Russian Hamradio – Из практики ремонта телевизоров.
Приводим наиболее характерные неисправности телевизоров, выявленные в процессе ремонта.

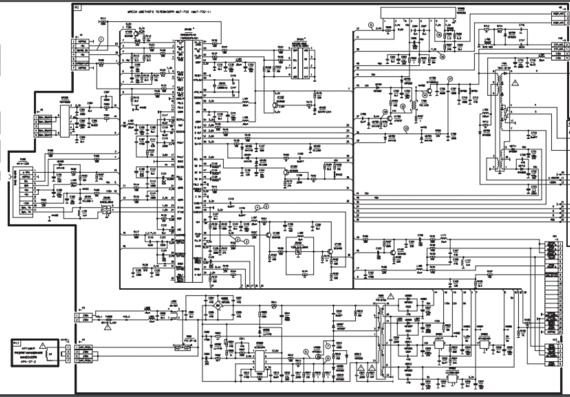

Funai TV-2000 II
C прогревом пропадает растр, из блока питания слышен свистящий звук
Данная неисправность обусловлена дефектом транзистора в предвыходном каскаде строчной развертки Q12 (2SC2271K/D/E). В рабочем режиме транзистор разогревается и в нем теряется контакт с выводом коллектора. Источник питания начинает работать на пониженную нагрузку (строчная развертка не работает), вследствие чего и появляется „свист”. Диагностика затрудняется тем, что при касании щупом измерительного прибора к выводам транзистора соединение вывода может восстановиться.
Экранное меню черного цвета, а должно быть зеленого
Нарушение вызвано потерей емкости электролитического конденсатора С50 100 мкФх25В, фильтрующего напряжение 15В (вырабатывается ТДКС).
Источник питания не запускается
Неисправен (утечка) конденсатор С169 (1 мкФх160В).
Источник питания формирует повышенные напряжения (вместо 120В — 250В)
Неисправна микросхема IC7 (STK7348).
В верхней части растра видны линии обратного хода кадровой развертки, которые пропадают с прогревом телевизора.
Дефект устраняется заменой С41 (100 мкФ х 25В).
Erisson 14GX37A
Горизонтальные „складки” на изображении и неустойчивая синхронизация
Как правило, такая неисправность вызывается снижением или полной потерей емкости конденсатора С564 (470 мкФх25В).
SHARP-DV 5450
Телевизор работает только в диапазоне UHF
Неисправна микросхема энергонезависимой памяти типа 24C02С.
Источник питания не работает, предохранительный резистор R728 в обрыве
При замене резистора R728 надо учитывать, что его номинал 3,3 кОм, нельзя ставить резистор с меньшим сопротивлением, иначе выйдут из строя другие элементы источника. В связи с тем, что данная схема источника достаточно „капризная”, рекомендуется после замены R728 перед включением телевизора в сеть выпаять из платы транзистор Q702 (F18006) и проверить наличие неискаженных (прямоугольных) импульсов на выв.
HITACHI CMT2130
При приеме передач в системе SECAM изображение черно-белое, а в PAL — цветное.
Дефект конденсатора C5019 (3,3 мкФ).
Витязь 37 CTV 6622M
Телевизор невозможно настроить ни на одну программу
Повреждены данные в энергонезависимой памяти. Необходимо в сервисном режиме, в подменю СЕЛЕКТОР установить тип имеющегося тюнера, например „Selteka KS-H-132 ”. Есть два варианта для входа в сервисный режим:
- в дежурном режиме телевизора последовательно нажать на штатном ПДУ (RC-5) кнопки М — OK — Mute — ON;
- в рабочем режиме телевизора кратковременно замкнуть на общий провод контрольную точку КТ1 (находится рядом с микроконтроллером TDA9351).
Для выхода из сервисного режима необходимо нажать кнопку EXT на ПДУ.
Витязь 37CTV 6623
При включении телевизора изображение появляется и через 0,5 с пропадает, звук есть
Проверка показала, что стробирующие импульсы SSC в норме, питание на микроконтроллер поступает, видеоусилители заперты.
Замена микросхемы видеоусилителей (TDA6107Q/N) и диодов в ее обвязке ничего не дала. Неисправность оказалась в устройстве ОТЛ — неисправен транзистор VT204 (BC837C).
Opera LCD O-TV-5005R
При питании от внешнего источника изображение темное и малоконтрастное. При питании от бортовой сети автомобиля экран не светится, питающие напряжения соответствуют указаным на плате
Повышением напряжения (от внешнего источника) яркость изображения (интенсивность подсветки) можно увеличить практически до нормы. Причем изменение яркости происходит скачком. Оказалось, дефект был вызван сильной коррозией вывода лампы подсветки и нарушением контакта разъемом питания.
В дополнение необходимо отметить, что в подобных аппаратах для удобства их размещения применена автоматика — датчик положения относительно поверхности земли, в качестве которого используется ртутный выключатель. Поэтому при ремонте телевизора с откинутой платой возможен переворот „картинки”.
Caish, Erisson (шасси 3Y01)
Телевизор очень сложно настроить на программы — нарушается синхронизация, искривляются вертикальные линии
Неисправность проявлялась только при работе от антенны.
Было проверено напряжение АРУ на тюнере, оно соответствовало норме. При проверке тракта ПЧ с помощью тестового генератора ПЧ неисправность тоже имела место. Неисправной оказалась схема АРУ ПЧ и была вызвана дефектным конденсатором С 203 ( подключен к выв. 3 микросхемы LA76810).
JVC –C 1480 , 210 MH
C прогревом уходит частота настройки на программы
На субмодуле процессора SBX-M001A расположен ЦАП напряжения настройки, в котором используется конденсатор С 014 (3,3 мкФх50В). Он довольно часто оказывается неисправным. Для профилактики рекомендуется заменить так же конденсатор С016 (0,47 мкФх50В).
Supra STV-2128MS , shassi C-50AN
Тусклое, малоконтрастное изображение, растр сужен по горизонтали, большая нелинейность по вертикали
В процессе ремонта обнаружено, что занижены выходные напряжения источника питания. Неисправен конденсатор в цепи обратной связи источника С830 (1 мкФх160В). Данная неисправность характерна для телевизоров, в источнике питания которых используется контроллер типа STR50103А, например, модель Daewoo DMQ-2157.
Daewoo DMQ-2157
С прогревом яркость резко уменьшается, растр сужается, изображение пропадает
Источник питания телевизора построен на микросхеме STR50103А (см. предыдущий пункт). Замечено, что в момент проявления дефекта напряжение питания строчной развертки снижается до 70В. Для синхронизации источника питания используются импульсы строчной развертки, которые снимаются с обмотки ТДКС. Была обнаружена некачественная пайка одного из выводов этой обмотки. После прогрева пайки соединение удалось восстановить.
SUPRA STV-2094 (шасси С-50)
Вялое, малоконтрастное изображение как эфирного сигнала, так и экранного меню
При контроле питающих напряжений оказалось, что на видеоусилители подается 300В. Это вызвано потерей емкости фильтрующего конденсатора С435 (33 мкФх160В). Он подключен к выв. 7 (Bust) ТДКС- FCM 2015ML . Эта неисправность характерна для моделей, использующих ТДКС с выводом Bust.
Funai 20 MK-2
Отсутствует звуковое сопровождение
Звук отсутствовал также и при работе с НЧ входа.
Усилитель ЗЧ исправен. Неисправнен оказался микроконтроллер TMP 47C434N –R214: на выв.5 которого напряжение регулировки громкости равно нулю.
Если микросхему TMP 47C434N –R214 найти не удалось, в качестве промежуточного решения можно поступить следующим образом: для регулировки громкости использовать другой вывод микроконтроллера, например, выв. 2 (используется для регулировки контрастности). В этом случае требуемое фиксированное напряжение контрастности можно получить из напряжения 12В с помощью переменного резистора номиналом 10…47 кОм.
Daewoo DMQ2036
Растр имеет сверху заворот шириной 10 см и на нем видны линии обратного хода
Замена видеопроцессора типа TDA8374 и микросхемы кадровой развертки типа TDA8356 результата не дала. Конденсаторы в „обвязке” кадровой микросхемы исправны. Неисправность была вызвана потерей данных в энергонезависимой памяти. В результате перепрограммирования дефект был устранен.
Shivaki STV-2110M4.
Телевизор не всегда включается.
Если он все-таки включается, может нормально работать вплоть до момента отключения его от сети
Замечено, что через некоторое время работы выходные напряжения источника уменьшаются примерно вдвое. Проверка и замена „обвязки” микросхемы STRS-6707 и замена самой микросхемы ни к чему не привели. Причина оказалась в дефектном оптроне, через который напряжение обратной связи поступает с вторичных обмоток импульсного трансформатора на схему сравнения драйвера STRS-6707.
ORION 20MS
Светлый экран, линии обратного хода, изображение отсутстсвует
Сигналы RGB не поступают на вход платы кинескопа. Неисправна микросхема кадровой развертки типа TA8445K — в ней не работает генератор обратного хода.
Philips 14GX37A
При приеме сигналов в системе цветности SECAM изображение залито красным цветом, в PAL изображение нормальное
Неисправен конденсатор, встроенный в контур частотного дискриминатора R-Y. Контур L204 заменен. В случае возникновения трудностей с заменой можно рекомендовать следующее: выпаять контур, из него выломать трубчатый конденсатор, установить контур на плату и подбором внешнего керамического конденсатора емкостью 68…120 рF установить „нуль” дискриминатора грубо.
Окончательную настройку произвести вращением сердечника катушки.
Horizont CTV- 659
Спустя некоторое время после включения изображение пропадает и на экране появляется сообщение „Нет сигнала”
Неисправен управляемый стабилизатор напряжения 12В на микросхеме TDA8138A.
LG 20GF
Телевизор самопроизвольно, через различные промежутки времени, переключается дежурный режим
Неисправен электролитический конденсатор С408 (1мкФ х 160 В) в цепи предвыходного каскада строчной развертки. Его необходимо проверять только заменой.
JVC G21Т
Некоторое время работает нормально, затем пропадает растр, в районе ТДКС раздаются громкие щелчки, мигает желтый светодиод на передней панели
На базе выходного строчного транзистора осциллограммы не соответствуют норме. Причина в неисправном кварцевом резонаторе частотой 503 кГц, который определяет строчную частоту задающего генератора в микросхеме видеопроцессора М52343SP. Нередко причиной дефекта является нарушение пайки его выводов.
Дефект характерен для разных моделей телевизоров с подобной реализацией задающего генератора строчной развертки.
JVC AV-250M
Размеры растра сильно уменьшены, экран едва светится
Выходные напряжения источника питания значительно ниже нормы. При этом замена контроллера источника питания типа AN5900 не решает проблему. При детальной проверке элементов, влияющих на уровень выходных напряжений было замечено, что при удалении конденсатора С974 (0.01мкФ) из платы работоспособность телевизора восстанавливается.
Hitachi Fujian HFC-14PG2
Неуверенно опознается или не опознается совсем цвет при приеме SECAM, при этом в PAL цвет в норме
В этом случае можно с уверенностью сказать, что требуется замена микросхемы декодера SECAM типа TDA8395P . Однако, замечено, что при касании выв. 1 этой микросхемы щупом измерительного прибора, например цифрового вольтметра, опознавание становится более устойчивым.
Установленный со стороны монтажа резистор номиналом 1 МОм между выв.
1 TDA8395P и общим проводом неоднократно позволял обходиться без замены этой микросхемы. Необходимо отметить, что при поиске дефектов, связанных с опознаванием системы цветности, лучше использовать НЧ вход телевизора и генератор телевизионных сигналов.
Александр Морозов
РС1-2006
