Марки проводов: Маркировка проводов и кабелей. Виды и характеристики проводов

Общий перечень марок кабелей и проводов по группам

Мы провели большую работу по структурированию и создали на этой странице общий перечень марок кабельно-проводниковой продукции, разделив их по группам. Это очень удобно, если вы хотите подобрать определенную нужную вам марку кабеля, а также получить более подробную техническую информацию о ней. Рекомендуем использовать поиск по странице, например, через CTRL+F в браузере.

Чтобы получить информацию о технических характеристиках нужной вам марки кабеля, просто перейдите по ссылке на соответствующую страницу.

Кабели силовые

Гибкие

С пропитанной бумажной изоляцией на низкое напряжение

С пропитанной бумажной изоляцией на среднее напряжение

С пропитанной бумажной изоляцией на высокое напряжение

С пластмассовой изоляцией на низкое напряжение

С изоляцией из сшитого полиэтилена на среднее и высокое напряжение

На основе безгалогенных композиций производства ОАО «НП «Подольсккабель»

С изоляцией из сшитого полиэтилена производства ОАО «Электрокабель» Кольчугинский завод»

Семейство кабелей GAMMALYON

Кабели с изоляцией из сшитого полиэтилена производства Novkabel (Сербия)

С изоляцией из сшитого полиэтилена на среднее напряжение производства REKA Cables

С изоляцией из сшитого полиэтилена на высокое напряжение производства REKA Cables

С изоляцией из сшитого полиэтилена и оболочкой из ПВХ пластиката производства ЗАО «Завод «Южкабель»

С изоляцией из сшитого полиэтилена и оболочкой из полиэтилена производства ЗАО «Завод «Южкабель»

С изоляцией из сшитого полиэтилена, бронированные стальными лентами производства ЗАО «Завод «Южкабель»

С изоляцией из сшитого полиэтилена, бронированные стальной проволокой производства ЗАО «Завод «Южкабель»

Одножильные бронированные кабели с изоляцией из сшитого полиэтилена производства ЗАО «Завод «Южкабель»

Кабели с изоляцией из сшитого полиэтилена на напряжение 1 кВ производства ООО «Камский кабель»

Кабели с изоляцией из сшитого полиэтилена на напряжение 10 кВ производства ООО «Камский кабель»

Силовые кабели по иностранным стандартам

Термостойкие и огнестойкие провода и кабели

Термостойкие провода производства ЗАО «СПКБ Техно»

Термостойкие и огнестойкие провода и кабели производства ООО «НПФ КБ-ЭНЕРГО-ПРОЕКТ»

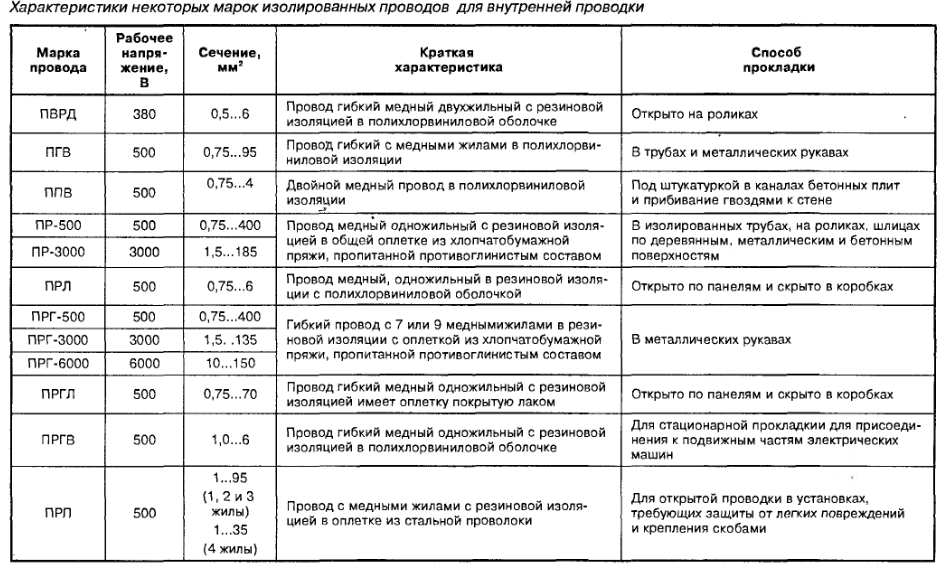

Кабели и провода установочные

Провода установочные

Кабели силовые установочные

Провода монтажные по иностранным стандартам

Кабели контрольные, управления и связи

Кабели телефонные

Кабели сигнально-блокировочные

Кабели контрольные

Кабели управления

Провода связи

Кабели сельской связи

Кабели радиочастотные

Кабели симметричные зоновые

Кабели симметричные низкочастотные

Кабели симметричные высокочастотные

Симметричные кабели связи с экранированными парами

Кабели для монтажа систем сигнализации

Кабели контрольные, управления и связи пожаробезопасные

Контрольные кабели на основе безгалогенных композиций производства ОАО «НП «Подольсккабель»

Кабели контрольные, управления и связи по иностранным стандартам

Кабели промышленного интерфейса

Кабели DataBus

Кабели для систем LonWorks

Кабели симметричные для интерфейса RS-485 (Profibus)

Провода изолированные

Провода изолированные для воздушных линий

Провода неизолированные

Провода гибкие неизолированные

Провода неизолированные для воздушных линий

Провода контактные

Провода обмоточные

С пластмассовой изоляцией

Провода обмоточные с пленочной изоляцией

Провода обмоточные с волокнистой и эмалево-волокнистой изоляцией

Провода обмоточные с эмалевой изоляцией

Провода обмоточные с бумажной изоляцией

Кабели и провода выводные, соединительные и монтажные

Кабели и провода монтажные

Провода соединительные

Провода выводные

Провода соединительные с поливинилхлоридной изоляцией ПВС

ПВС
ТУ 27. 32.13-030-37041459-2020 (ТПЖ по ГОСТ 22483-2012)

ОБЛАСТЬ ПРИМЕНЕНИЯ

Предназначены для присоединения электрических машин и приборов бытового и аналогичного применения к электрической сети номинальным переменным напряжением до 380 /660 В.

Вид климатического исполнения – У, категории размещения 1, 2 или 3 по ГОСТ 15150.

Класс пожарной опасности проводов по ГОСТ 31565 – О1.8.2.5.4

КОНСТРУКЦИЯ

Токопроводящая жила – медная, круглой формы, многопроволочная, 5 класса гибкости по ГОСТ 22483 .

Изоляция – из ПВХ пластиката.

Скрутка– изолированные жилы 2-х,3-х,4-х и 5-ти жильных проводов скручены в сердечник

Оболочка – из ПВХ пластиката с заполнением промежутков между изолированными жилами. Для обеспечения подвижности жил при эксплуатации и для разделки проводов между изоляцией и внутренней оболочкой нанесен слой талька.

• Марки проводов
• Характеристики
• Номенклатура

• Марки проводов
• Характеристики
• Номенклатура

Марки проводов

МАРКИ ПРОВОДОВ, ИХ НАИМЕНОВАНИЕ И УСЛОВИЯ ЭКСПЛУАТАЦИИ

Марка провода	Конструктивные особенности	Число жил, шт	Номинальное сечение, мм2	Область применения
ПВС	Провод со скрученными медными жилами, с поливинилхлоридной изоляцией, поливинилхлоридной оболочкой, гибкий, на напряжение до 380 В для систем 380/660 В.	2-5	4-16	Для присоединения электрических машин и приборов бытового и аналогичного применения к электрической сети номинальным переменным напряжением 380/660 В

Характеристики

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И ЭКСПЛУАТАЦИОННЫЕ ХАРАКТЕРИСТИКИ

Номенклатура

Номенклатура

ЧИСЛО ЖИЛ СЕЧЕНИЕ, ММ²	НАРУЖНЫЙ ДИАМЕТР ПРОВОДА, ММ		РАССЧЕТНАЯ МАССА ПРОВОДА, КГ/КМ
	мин.	макс.
2х4	9,1	11,2	183
2х6	10,4	12,1	229
2х10	13,5	15,3	373
2х16	15,5	17,3	552
3х4	9,7	11,8	224
3х6	11,4	13,2	293
3х10	14,3	16,2	466
3х16	16,4	18,3	694
4х4	10,9	13,6	276
4х6	12,5	15,2	366
4х10	15,7	17,8	596
4х16	18,2	20,2	885
5х4	12,1	14,8	332
5х6	13,9	16,6	462
5х10	17,6	20,3	753
5х16	20,2	22,4	1115,0

Типы проводов — DCCWiki

DCCWiki, энциклопедия сообщества DCC.

(Перенаправлено из Типы проводов)

Перейти к: навигация, поиск

Резюме: На рынке доступно множество типов проводов. Тонкая проволока, толстая проволока, гибкая, многожильная или сплошная. Медь. Алюминий. Конструкция проволоки имеет значение, придавая готовому изделию определенные свойства. Что лучше для DCC проводки? Как и все в Model Railroading, вокруг проволоки тоже витает множество мифов.

Содержимое

• 1 провод
  • 1.1 Одножильные и многожильные
    • 1.1.1 Одножильный провод
    • 1.1.2 Многожильный
  • 1.2 Что такое провод THHN?
• 2 типа медной проволоки
  • 2.1 Таблица преобразования AWG в метрические эквиваленты
• 3 Свойства проводника
  • 3.1 Медный провод
  • 3.2 Алюминиевая проволока
    • 3.2.1 CCAW или CCA
  • 3.3 УГС
• 4 Эффект кожи
  • 4.1 Что такое скин-эффект?
• 5 См. также
  • 5.1 Внешние ссылки

Провод

Одножильный или многожильный

Существуют бесконечные споры о правильности выбора одножильного или многожильного провода. Оба типа имеют как свои преимущества, так и отрицательные стороны. Для большинства разводок многожильный провод является лучшим выбором из-за простоты обращения, поскольку он намного более гибкий.

Сплошной провод

Сплошной провод прочнее и обычно дешевле. Это предпочтительнее в приложениях, где есть небольшая вибрация, скручивание или изгиб. Его легко повредить во время зачистки, если проводник надрезан. Чрезмерный изгиб или сгибание вызовет самоотжиг в этой точке с вероятностью разрыва провода в этом месте в будущем. Сплошная проволока идеальна для использования на открытом воздухе или там, где существует проблема коррозии.

Многожильный провод

Многожильный провод гораздо более гибкий, что упрощает его установку. Он может лучше выдерживать скручивающие и изгибающие усилия во время установки и вибрацию с течением времени. Он менее уязвим к поверхностным повреждениям, таким как надрезанные провода или царапины во время зачистки. Одножильные провода могут сломаться при многократном сгибании, особенно если они были надрезаны во время операции зачистки.

Вилки RJ также лучше подключаются к многожильным проводам. (Используйте только разъемы RJ, предназначенные для используемого типа провода (одножильный/многожильный).) Многие разъемы IDC лучше работают с многожильным проводом. Провода с большим количеством жил имеют более тонкие жилы, но их больше, что делает кабель намного более гибким, чем провода с меньшим количеством жил.

Многожильный провод нельзя лужить перед вставкой в ​​клеммную колодку с помощью зажимов, винтов или обжимать клеммы. Преимуществом является способность многожильного провода прилегать к поверхности соединительного механизма. Обжим на клеммах был разработан для замены пайки за счет создания газонепроницаемого соединения при обжиме, что невозможно, если провод покрыт лужением. Если припой может впитаться в обжимное соединение, обжим некачественный.

Что такое провод THHN?

• THHN: Термопласт, высокотермостойкий, с нейлоновым покрытием
• THWN: Термопласт Термостойкий и водостойкий с нейлоновым покрытием
• TFFN/TFN: Термопластичный гибкий нейлон, аналогичен изоляции THHN

Это обозначение указывает на тип изоляции провода. Ни один из них не определяет конкретный тип или свойства провода. Будут другие маркировки или номер продукта, который фактически идентифицирует тип провода (одножильный или многожильный) и сечение. Эти типы изоляции очень часто встречаются в жилой электропроводке. TFFN можно назвать крепежной проволокой, она имеет меньший диапазон калибров из-за своего применения. В любом строительном магазине есть такой провод.

Материалы, используемые для изоляции, никоим образом не определяют свойства проводника. Не зацикливайтесь на «типе», основанном на используемом изоляционном материале. Калибр и используемый металл являются наиболее важными свойствами.

Если вы перерабатываете провод или используете старый провод, осмотрите изоляцию, чтобы убедиться, что она не повреждена. Некоторые пластмассы со временем теряют свою эластичность, а изоляция может треснуть и/или отслаиваться, оставляя оголенными проводники. Такой провод следует продавать переработчику металла, а не использовать.

Типы медных проводов

Дополнительную информацию см. в Таблице размеров проводов и расстояния между ними/сопротивления проводов.

Как видно из диаграммы, многожильный материал обладает множеством полезных свойств. Кроме того, можно использовать обжимные соединения или ИДК (типа Scotchloks) с многожильным. Твердые проводники не подходят для этих методов.

Таблица преобразования AWG в метрические эквиваленты

Свойства проводника

• Алюминий
• Медь
• Многожильный
• Одножильный

Существует много споров о преимуществах многожильного провода перед одножильным.

Сплошная проволока более жесткая, и в результате с ней сложнее обращаться. Многожильный провод является гибким, что значительно упрощает прокладку. Также легче заделывать обжимные наконечники, а также лучше использовать соединители смещения изоляции (IDC), более известные как ScotchLoks . Сплошной провод можно легко соединить с помощью Marrettes (или проволочных гаек).

С точки зрения электрических характеристик одножильный и многожильный провод одинаковы на низких частотах. скин-эффект минимален на частотах, используемых для операций DCC. Скин-эффект становится проблемой только на высоких частотах, в диапазоне мегагерц. Фактически, в мощных передатчиках не используется провод, они используют полые трубки или стальную проволоку, покрытую слоем меди, для передачи энергии, а волноводы используются для передачи радиочастотной энергии к антенне.

На частотах звукового диапазона сигнал 20 кГц будет использовать 75% поперечного сечения провода 12 AWG с сечением 93 тысячи. На самом деле, одножильный провод превосходит по своим характеристикам многожильный. (Помните, что в следующий раз продавец попытается продать вам дорогой сверхтонкий многожильный акустический провод…)

Поскольку сигнал DCC не использует все поперечное сечение провода, сопротивление переменному току выше, чем сопротивление постоянному току. Вот почему, среди прочего, используется более толстая проволока.

Алюминий недоступен, и его не рекомендуется использовать в электрических системах. Для простоты установки и долгосрочной надежности медь является подходящим выбором. Медь также можно паять, что возможно и с алюминием, но этот процесс намного сложнее, чем пайка таких материалов, как медь и медные сплавы (включая нейзильбер).

Медная проволока

Медь обладает всеми преимуществами. Это эталон проводимости, и в современной металлургии медь часто может превышать эталон 100%.

• Проводимость
• Прочность на растяжение
• Пластичность
• Прочность
• Сопротивление ползучести
• Коррозионная стойкость
• Расширение
• Теплопроводность
• Возможность пайки
• Простота использования

Эти свойства делают медь идеальным проводником и предотвращают множество проблем, возникающих с другими металлами, таких как ослабление соединений из-за температуры и вызываемая им ползучесть.

Алюминиевая проволока

Если какая-то добрая душа предложит вам алюминиевую проволоку, любезно примите ее.

Затем отнесите его переработчику и используйте деньги, которые он вам дал, на покупку меди.

Когда-то алюминий считался драгоценным металлом, более ценным, чем золото или серебро. Когда цена снизилась, он стал популярным для проводки и использовался для этой цели с 19 века.

По сравнению с медью алюминий имеет сопротивление в 1,6 раза больше, чем , и в 1,26 раза больше диаметра эквивалентного медного проводника.

Алюминиевая проволока больше недоступна из-за различных проблем, связанных с ее использованием. Алюминий требует специальных технологий, материалов и устройств для его использования, и для обычного человека это будет не более чем проблематично. Поэтому для простоты установки и долговременной надежности не стоит заморачиваться с алюминием. Придерживайтесь меди, так как с ней легко работать и она надежна.

Единственное преимущество алюминия перед медью заключается в том, что эквивалентный проводник легче и дешевле. Преимущества меди более чем перевешивают разницу в стоимости между ними. В Северной Америке жилая проводка на 100% состоит из меди, потому что преимущества перевешивают любую экономию средств.

CCAW или CCA

Алюминиевый провод, плакированный медью (или просто алюминий, плакированный медью) — это еще один тип провода, который не подходит для применений DCC. Его можно найти в местах, где важен легкий вес, например, в звуковых катушках. Он также используется в недорогих сетевых кабелях с неэкранированной витой парой, но может быть достигнут за счет скорости и надежности. Недорогие кабели Ethernet, изготовленные из этого материала (с маркировкой CCA или CCE), нарушают стандарты для кабелей CAT5e и CAT6 и снижают скорость сети.

Избегайте проводов такого типа! Его трудно паять, и одним из его свойств является более высокое сопротивление постоянному току, чем у чистой меди. Он не такой прочный, как медь, что может привести к проблемам, когда провода будут вытягиваться, скручиваться и изгибаться во время установки. Единственным преимуществом является стоимость, и это преимущество перевешивается недостатками.

CCS

CCS — это сталь, плакированная медью. Этот провод не подходит для приложений DCC.

Скин-эффект

Для частот и токов, присутствующих на шине питания DCC, скин-эффект незначителен и может быть проигнорирован. Этот раздел включен только в информационных целях.

Что такое скин-эффект?

Сопротивление проводника при постоянном токе (0 Гц) зависит от площади его поперечного сечения. Проводник с большей площадью поперечного сечения имеет меньшее сопротивление. Сопротивление проводника зависит как от тока, так и от частоты, так как эффективная площадь поперечного сечения изменяется. Отталкивание между электронами называется скин-эффект , уменьшающий эффективное сечение проводника. При постоянном токе это вызвано величиной тока, при переменном токе (AC) скин-эффект увеличивается как с силой тока, так и с частотой.

При малых токах и частотах эффект незначителен. Для частот переменного тока, достаточно высоких, чтобы глубина скин-слоя была небольшой по сравнению с размером проводника, скин-эффект заставляет большую часть тока течь вблизи поверхности проводника. При достаточно высоких частотах внутри большого проводника не проходит большой ток.

• При частоте 60 Гц толщина поверхностного слоя медного провода составляет около 1/3 дюйма (8,5 мм).
• При частоте 60 000 Гц (60 кГц) толщина оболочки медного провода составляет около 0,01 дюйма или 10 тысяч (0,25 мм / 250 микрометров).
• При частоте 6 000 000 Гц (6 МГц) [5] толщина поверхностного слоя медного провода составляет около 0,001 дюйма или 1 тыс. (25 мкм).

Круглые проводники, превышающие несколько толщин скин-слоя, не проводят большой ток вблизи своей оси, поэтому центральный материал используется неэффективно.

Когда требуются проводники большей площади, принимаются меры для уменьшения скин-эффекта. Один из методов заключается в использовании полой трубы с толщиной проводящей стенки, приблизительно равной толщине скин-слоя на предполагаемой частоте. Широковещательные передатчики высокой мощности часто используют этот метод. Уменьшенная масса трубы также снижает затраты.

В меди глубина скин-слоя уменьшается в соответствии с квадратным корнем частоты, как показано в таблице.

Сечение провода 12 AWG равно 93 тыс. или 2,1 мм. AWG 10 — 2,6 мм, AWG 18 — 1,02 мм.

При использовании с переменным током провод приобретает новое свойство: индуктивность. Индуктивность борется с любым изменением тока и пропорциональна как диаметру, так и длине проводника. Результирующее сопротивление определяется частотой сигнала на проводе. Важно управлять индуктивностью, поэтому рекомендуется располагать провода шины близко друг к другу, чтобы свести к минимуму это свойство.

См.

• Электропроводка — изделие для первичной электропроводки.
• Размеры проводов и расстояние между ними — помощь в определении размера провода и расстояния между фидерами

Внешние ссылки

• Таблица размеров проводов AWG
• Эффект кожи
• Понимание скин-эффекта и частоты
• Обжимные инструменты и цена дешевизны

Понимание типов автомобильных проводов

Понимание типов проводов

Есть много типов электрических проводов. Понимание того, что type лучше всего подходит для вашего приложения, может сбивать с толку. Важно сделать так, чтобы правильный выбор. Использование неподходящего типа провода может привести к сбоям и пожарам.

В этой статье мы сосредоточимся на проводе, обычно используемом в автомобильной, приложения для лодок, жилых автофургонов и мотоциклов. Никогда не используйте провода, предназначенные для бытовых использования в транспортных средствах, он не предназначен для работы с высокой температурой, вибрацией и химическим воздействием.

ОСТОРОЖНО проводов, продаваемых на дисконтных сайтах, или любой провод, продаваемый по ценам, слишком хорошим, чтобы быть правдой. Часто эта дешевая проволока на самом деле алюминиевая с тонким медным покрытием. Проводимость алюминия всего на 60% меньше, чем у меди, поэтому вам придется использовать гораздо больший калибр, чтобы выдерживать ту же нагрузку. Мы также часто видим, что провода помечены как на один калибр толще, чем они есть на самом деле, или имеют жесткую/хрупкую изоляцию, или сконструированы с меньшим количеством жил. Для справки, провод Wiring Depot производится в США и состоит из 100% меди. Мы гарантируем, что он соответствует спецификации/калибру и придерживается отраслевых стандартов SAE — например, наш основной провод соответствует требованиям ROHS и спецификациям SAE J1128.

1. «GPT» или «основной» провод

Это самый распространенный провод, который вы найдете в авто магазины. Как следует из названия, это хороший автомобильный провод общего назначения. Он имеет многожильный сердечник и гибкую изоляцию, что делает его идеальным для тяга через узкие места. Обычно она рассчитана на 80ºC (176ºF). Хотя некоторые тоже до 105ºC (221ºF). Он устойчив к маслам, химикатам и кислотам.

См. наш выбор основных проводов ЗДЕСЬ

2. «1015» «Подключение» или «Двигатель» Провод

Самая большая разница между GPT и Моторная проволока состоит в том, что моторная проволока состоит из более тонких жил. Это позволяет это для обработки более высоких напряжений.

Провод двигателя рассчитан на 600 Вольт с номинальная температура 105ºC (221ºF). Он устойчив к жирам, маслам, кислотам, вода, растворители, грибок.

Хотя чаще всего используется как внутренняя проводка в приборах и оборудовании HVAC, провод двигателя находит все более широкое применение в автомобильной промышленности.

См. наш выбор проводов двигателя ЗДЕСЬ

3. Провод SXL

SXL Проволока имеет поперечное соединение полиэтиленовая оболочка, которая может выдерживать более высокую температуру, истирание и старение лучше, чем провод ГПТ. Часто это предпочтительный выбор в приложениях с более высокими нагрузками, таких как гоночные или промышленные транспортные средства. Если вы ищете дополнительную долговечность, это хороший выбор.

Провода GXL и TXL имеют одинаковые характеристики тип изоляции, но более тонкие стенки, чтобы было легче протащить узкий пространства.

См. наш выбор проводов SXL ЗДЕСЬ

4. Провод динамика

Провод акустический парный многожильный провод, предназначенный для аудиоприложений. Как следует из названия, он предназначен для передачи «звука» от стереоресивера к динамикам. Он предназначен для использования при низком напряжении и никогда не следует использовать для переноски груза. Динамики могут работать «наоборот» (не в фазе), но звучать они будут ужасно, поэтому важно, чтобы клеммы + и – были правильно подключены.
