Маркировка кабеля. Расшифровка обозначения проводов и кабелей.

На первый взгляд буквенно-цифровое обозначение кабеля напоминает секретный код, который невозможно разгадать. На самом деле каждый символ несет в себе информацию, зная которую можно легко понять, какого типа кабель перед вами и каковы его основные характеристики.

Буквами обозначаются материал изоляции и жилы, область применения провода, особенности конструкции. Они идут строго одна за другой. Цифры означают количество жил и их сечение.

Буквенный код состоит из четырех основных обозначений, которые необходимо знать. Иногда букв больше, чем четыре, но это, как правило, довольно специфические виды продукции, которые вряд ли вам встретятся.

Первая буква обозначает материал, из которого изготовлена жила.
А — алюминий; если это медь, то буквы нет. Например, ВВГ и АВВГ. Первый кабель медный, второй — алюминиевый.

Вторая буква — это область применения провода:
К — контрольный,
М — монтажный,
П (У) или Ш — установочный,
МГ — гибкий монтажный кабель.


Если буквы нет, значит, это силовой провод.

Третья буква — это тип изоляции ТПЖ. Здесь много обозначений:
В или ВР — поливинилхлорид,
Д — двойная обмотка,
К — капрон,
П — полиэтилен,
Р — резина,
НР или Н — негорючая резина,
С — стекловолокно,
Ш — полиамидный шелк,
Э — экранированный.

Четвертая буква обозначает особенности конструкции кабеля:
Б — бронированный лентами,
Г — гибкий,
Т — для прокладки в трубах,
К — бронирован круглой проволокой,
О — в оплетке.

Помимо данных обозначений есть дополнительные, которые пишутся не заглавными буквами, а прописными и ставятся после всех остальных. Например, ВВГнг — негорючий ВВГ, ВВГз — заполненный ВВГ.

С цифрами все гораздо проще: первая обозначает количество жил, вторая — сечение жилы. Например, ПВС 3x6 обозначает, что провод имеет три жилы, площадь сечения каждой из которых 6 мм2.

Впрочем, иногда встречаются кабели с более сложной цифровой маркировкой, например силовой кабель КГ 3 x 6 + 1 x 4. Это означает, что кроме трех основных жил сечением 6 мм2 у него есть еще одна сечением поменьше — 4 мм2, которая служит для заземления. У кабелей иностранного производства маркировка совершенно другого типа, непохожая на стандарты ГОСТа. Как правило, силовые кабели и провода в России и странах бывшего СССР намного дешевле, нежели заграничная продукция. Объясняется это просто — основное сырье для них (медь, алюминий и полимеры) производят и добывают именно в России. Так что если вы увидите кабель иностранного производства, вполне возможно, что он изготовлен из сырья, экспортируемого из нашей страны. Большее распространение получили на российском рынке импортные информационные кабели для компьютерной техники и Интернета.

Маркировка кабелей и проводов в СПб

Компания «Кабельные технологии», ведущая свою деятельность в области контрактного производства радиоэлектронного оборудования, предлагает всем заинтересованным организациям оперативные и качественные услуги по маркировке кабелей.

Данная операция необходима, как для проведения качественного монтажа, так и для обслуживания и ремонта электросетей. Помимо маркировки кабельной продукции мы также оказываем услуги по маркировке проводов.

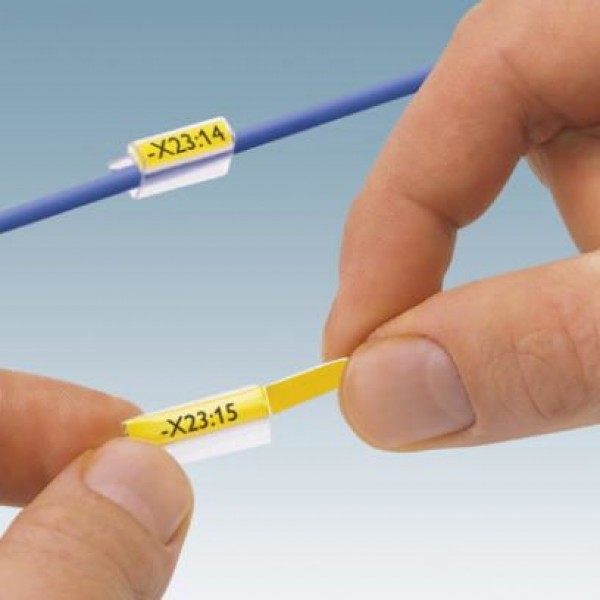

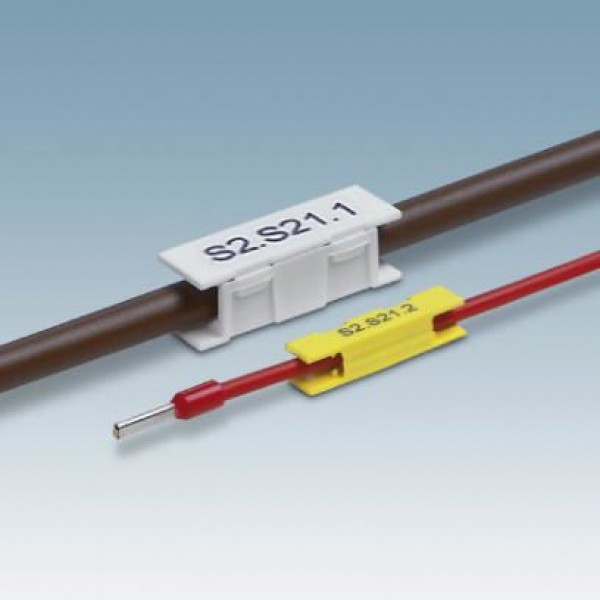

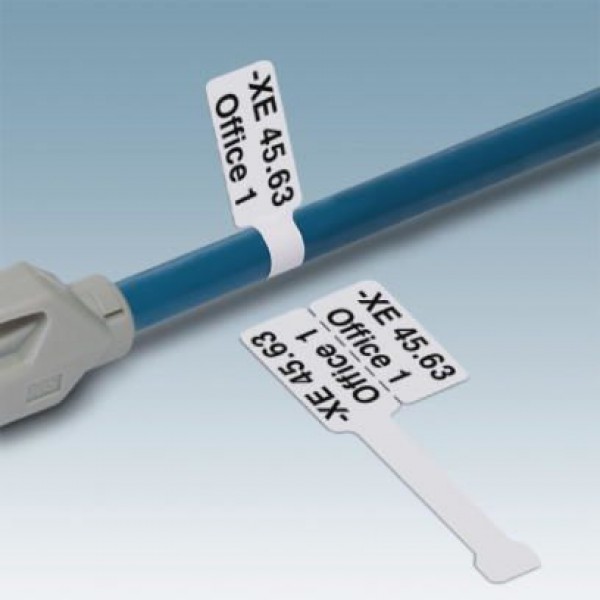

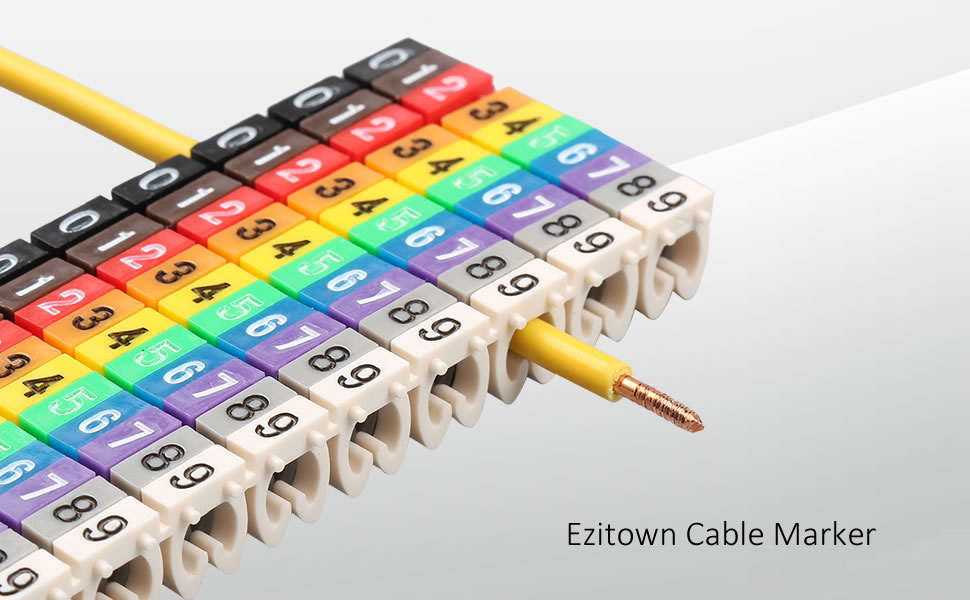

Маркировка проводов и кабелей служит для упрощения их идентификации в процессе ремонта и/или обслуживания. Она позволяет однозначно трактовать назначение того или иного проводника в кабеле, предотвращая двусмысленность. Помимо нанесения на изоляционный слой текстовой информации, использования бирок и маркеров, широко применяется цветовая маркировка проводов. Такой подход существенно упрощает процесс монтажа/ремонта оборудования, значительно повышая производительность работ.

Все работы наши специалисты выполняют, следуя строгим требованиям ГОСТа. Для нанесения обозначений компания использует современные технологии, что обеспечивает четкость символов и длительную сохранность маркировки. Заказав услуги по маркировке кабелей, вы получаете гарантию высокого качества работ, выполненных в минимально сжатые сроки. Способы нанесения обозначений различны:

  • ударно-точечный;
  • с применением термотрансферного кабельного принтера;
  • маркировка лазером.

Услуги по маркировке проводов пользуются популярностью, о чем говорят многочисленные положительные отзывы.

Компания «Кабельные технологии» маркирует любую кабельную продукцию, независимо от материала проводника, количества жил и типа изоляции.

Аттестованные высокопрофессиональные специалисты и современное оборудование – залог безупречной работы и долговечности маркировки.

При выполнении работ по прокладке электропроводки и кабелей, а также подключения аппаратуры различного назначения у монтажников могут возникнуть сложности с идентификацией проводов.



Для упрощения этой процедуры на каждый кабель должна быть нанесена соответствующая маркировка. Это повышает скорость и качество выполнения работ по монтажу кабеля, или провода.

Стандарты нанесения маркировки на кабели

В соответствие ГОСТ50462-2009 полностью согласующимся с требованиями международного стандарта МЭК 60446:2007, цветовые обозначения проводников различаются для цепей постоянного и переменного тока, а именно:

  1. В случае однофазного напряжения фазный провод должен иметь коричневую изоляцию, а нулевой – синюю или голубую. Желто-зеленый проводник всегда используется в качестве заземляющего.
  2. Для трех фазы L1 – L3 выбираются провода коричневого, черного и серого цветов соответственно. Как и в однофазной цепи, для нуля выбирается синяя, а для заземления – желто-зеленая изоляция.
  3. При разводке постоянного напряжения коричневый цвет выбирается для подключения положительного полюсного проводника. Отрицательный полюс соединяют с проводом серого цвета. Синий используется для коммутации рабочего нуля либо заземленных полюсных проводников.

Если речь идет о кабелях с одноцветными жилами, для их маркировки используют бирки, пломбы или разноцветные кембрики (ПВХ-трубки).

Иностранные системы обозначения часто отличаются не только от российских, но и друг от друга. Маркировка на кабели может наноситься ударно-точечным или лазерным способом, а также с помощью термотрансферного кабельного принтера.

Обычно в маркировке кабелей присутствуют цифробуквенные обозначения следующих параметров и характеристик:

  • Материал и количество жил;
  • Тип изоляции;
  • Площадь сечения провода;
  • Максимально допустимое или рабочее напряжение;
  • Назначение кабеля;
  • Степень гибкости;
  • Другие конструктивные особенности.

Существует множество вариантов буквенного обозначения марки проводов, говорящих о материалах, из которых они изготовлены.

Так, например, первая буква «А» в маркировке почти всегда говорит о наличии алюминиевой жилы, а следующая за ней буква «В» означает что в качестве изолирующего материала используется ПВХ. Буква «Р» используется в обозначении проводов с резиновой изоляцией, но сочетание «НР» может означать, что изоляция выполнена из негорючих материалов.

Поэтому многим компаниям выгодно заказать собственную маркировку для разнообразной кабельной продукции, используемой для подключения оборудования.



Безошибочное использование маркировки провода

Никто по сей день не отменял действия ГОСТ 23594-79, допускающий использование для коммутации фаз самых разнообразных цветов проводников. Во избежание путаницы для заземления и нулевых шин резервируются только желтый, зеленый и синий цвета. Полностью избежать ошибок и неоднозначностей позволяет исполнение следующих общепринятых правил монтажа кабельной продукции:

  • синий или голубой проводник всегда используется для соединения нулевой (N) шины;
  • заземление или PE (защитный ноль) выполняются исключительно желто-зеленым проводом, независимо от пропорции желтого и зеленого цветов в окраске изоляции;
  • проводником того же цвета всегда разводится защитный ноль (PEN).

Заказать маркировку кабелей

Специалисты компании «Кабельные технологии» используют в работе кабели, полностью соответствующие действующим стандартам, относительно цветовой маркировки в том числе. Впоследствии это значительно упрощает обслуживание кабельного хозяйства.

Наша компания предлагает услуги по маркировке кабелей всех типов и размеров по низким ценам. Нанесение обозначений производится на современном оборудовании и сохраняется длительное время. Все надписи соответствуют требованиям ГОСТ и выполняются в четком соответствии с пожеланиями заказчика.

Маркировка кабелей и проводов — таблица расшифровок

В предыдущей статье речь шла о расшифровке кабелей с бумажной изоляцией. Ниже приводится расшифровка маркировки кабеля с пластмассовой изоляцией.

  1. Расшифровка маркировок
  2. Как расшифровываются кабели ВВГ
  3. Таблица маркировок кабелей
  4. Соединение и оконцевание кабелей

Преимущества пластмассовой изоляции силовых кабелей

Пластмасса как изоляционный материал упрощает изготовление, прокладку и монтаж силовых кабелей. Пластмассовую изоляцию кабеля чаще всего выполняют из ПВХ либо СПЭ (сшитый полиэтилен).

Полиэтилен хорошо подходит для изоляции высоковольтных кабелей:

  • диапазон рабочих температур больше, чем у проводов с другим типом изоляции;
  • экологическая безопасность: кабель можно прокладывать на любых объектах, использовать кабельные линии практически без техобслуживания;
  • стойкость к воздействию кислот, щелочей и влаги;
  • работы по монтажу и прокладке кабелей выполняются без дополнительного подогрева с радиусом изгиба до 15 наружных диаметров и при однократном изгибе — до 7,5 при температуре от -15 до -20°C;
  • одинаковая легкость прокладки в разных зонах: и на сложных трассах, и в кабельных сооружениях;
  • прочность: повреждаемость на несколько порядков ниже, если сравнивать с бумажной изоляцией;
  • кабель можно прокладывать по пересеченной местности.

Диэлектрические свойства СПЭ довольно высоки. От метода изготовления зависит плотность полиэтилена. Так, высокоплотный СПЭ обладает хорошей механической стойкостью и высокой температурой плавления. Он теряет эластичность при температуре от 140°C, а низкоплотный — уже при 105°С.

Добавки органических перекисей и дальнейшая вулканизация делают СПЭ стойким к растрескиванию и повышают температуру плавления.

Расшифровка маркировок силовых кабелей с пласмассовой изоляцией.

Перейдем непосредственно к вопросу маркировки кабеля с пластмассовой изоляцией.

Буква «А» в начале маркировки кабеля указывает на то, что токопроводящая жила сделана из алюминия. К таким кабелям относятся АВВГ, АпвБбШнг и другие. Отсутствие буквы «А» говорит о том, что изоляция — медная (ВВГ, ПвВГнг).

Следующая буква в названии кабеля обозначает фазную изоляцию (внутренняя оболочка). Здесь возможны 3 варианта:

  • «В» («виниловый»): изоляция из ПВХ-пластиката (АВВГнг, ВббШнг и др),
  • «П» («полиэтиленовый»): изоляция из безгалогенной негорючей композиции (ППГнг-HF, ПБбПнг-HF),
  • «Пв» («полиэтилен вулканизированный»): изоляция из сшитого полиэтилена (АПвВГ, ПвБВнг-LS).

Следующая буква указывает на оболочку из полимерных материалов. Буква «

В» означает, что это внешняя оболочка из ПВХ-пластиката (ВВГнг, АпвВГнг-LS), «П» («полиэтиленовый») — изоляция состоит из безгалогенной негорючей композиции (ППГнг-HF, ПБбПнг-HF). Отсутствие этих букв в названии кабеля обозначает отсутствие этой оболочки (АПвБбШнг, ПвПГнг-HF).

Буквы «Бб» обозначают наличие брони из двух стальных неоцинкованных или оцинкованных лент у кабеля (АпвБбШнг, ВБбШвнг-LS). В названии кабеля без наружного покрова присутствует буква «Г» («голый»): ВВГнг, АВВГнг-LS.

Остальные буквы относятся к покрову шлангового типа. Покров шлангового типа из ПВХ-пластиката обозначается буквами «Шв» (ВБбШв, ПвБбШв), из негорючего ПВХ пластиката — «нг» (как у термоусадочных трубок).

У кабелей из негорючего пластиката с низким газо- и дымовыделением в названии присутствует аббревиатура «нг-LS» (АпвВГнг-LS, АпвБВнг-LS). «LS» в название кабеля переводится как «Low Smoking» — пониженное дымовыделение.

Для удобства ниже приводится таблица с расшифровкой названий кабелей с пластмассовой изоляцией.

Силовой кабель ВВГ — расшифровка маркировок

Далее рассмотрим расшифровку маркировки, пожалуй, самого популярного кабеля ВВГ и его модификациях: ВВГнг, ВВГнг-LS, ВВГнг A-LS.
Для каких целей применяются кабели с поливинилхлоридной изоляцией, и что означают буквы в аббревиатурах, указанные в маркировке.

  1. Основные характеристики
  2. Расшифровка маркировок силовых проводников ВВГ
Общая информация о кабеле

Кабель с маркировкой ВВГ, пожалуй, является самым часто используемым в реализации энергоснабжения, а конкретно, для передачи и распределения электрической энергии на открытом воздухе, внутри жилых и нежилых помещений, а также промышленных зданий и сооружений.
Помимо вышеуказанных объектов, данный кабель используют в электростанциях, коллекторах, в осветительных устройствах, в кабельных эстакадах и т. п.

Кабель ВВГ

Основные характеристики

Из основных характеристик отметим, что диапазон номинального переменного напряжения для кабеля марки ВВГнг равен до 1000 Вольт при номинальной частоте 50 Гц. Проводник может иметь от 1 до 5 медных или алюминиевых жил, при этом с присутствием или отсутствием нулевой жилы.
Площадь сечения ВВГ также имеет допустимый диапазон от 1.5 до 240 мм².

Гарантийный срок изделия не менее 5 лет, а фактический срок эксплуатации около 30 лет. Температура окружающей среды при эксплуатации кабеля на должна превышать диапазон от -50°С до 50°С. Но во время прокладки кабеля нижний порог температуры окружающей среды не должен быть ниже 15 °С.

Расшифровка маркировок силовых проводников ВВГ

Кабель маркированный как ВВГ, состоит из медных жил. На это указывает отсутствие в начале аббревиатуры буквы “А”.
Таким образом, первая буква “В” означает наличие изоляции жил из поливинилхлоридного пластиката. По второй букве “В”, определяют, что внешняя оболочка кабеля также из ПВХ. А буква “Г” даёт понять, что защита (броня) в данном кабеле отсутствует и он является гибким.

В маркировке кабеля ВВГнг — буквы "нг" указывают на содержание галогеновых частиц в ПВХ изоляции, благодаря чему проводник не поддерживает горение.

Кабель с низким выделением дыма в процессе горения изолирующих материалов, маркируется как ВВГнг LS (ЛС). Помимо того, что данный кабель пониженной пожарной опасности, при плавлении оболочки и изоляции, в результате горения, он выделяет минимальное количество дыма и отравляющих газов. Аббревиатура “LS” расшифровывается как “Low Smoke”.

В проводнике марки ВВГнг-FRLS буквы FR (Fire Resistance) обозначают, что в конструкции присутствует термический барьер в виде слюдосодержащей ленты, что позволяет классифицировать его как огнестойкий. Такой кабель сохраняет целостность жил при температуре до 750°С, не менее 180 минут.

Кабель ВВГнг-FRLS

ВВГЭнг-FRLS отличается от ВВГнг-FRLS наличием в своей конструкции экрана из медной ленты или фольги, для укрепления внутренней изоляции, защиты от агрессивных веществ, снижения воздействия электрических потенциалов на внешней изоляции.

Кабель ВВГЭнг-FRLS

Из разновидностей ВВГ с пониженным дымо- и газовыделением отметим марку ВВГнг (А) ЛС.
Такой кабель предназначен для использования в зданиях и помещениях с классом пожарной безопасности категории A (повышенная пожароопасность). И во взрывоопасных зонах, классов В1 и В1-а, например в системах атомных станций.

Таблица маркировки силовых кабелей с пластмассовой изоляцией.

Расшифровка маркировки силового кабеля с пластмассовой изоляцией
Маркировка кабеляматериал жилыфазная изоляцияоболочка из полимерных материаловбронябез наруж- ного покрова поверх брони или обо- лочкинаружный покров
медьалю- минийиз ПВХ пласти- катаиз безгало- генной него- рючей ком- позициииз вулка- низиро- ванного ПЭиз ПВХ пласти- катаиз безгало- генной него- рючей ком- позициииз 2-х стальных не оцинко- ванных или оцинко- ванных лентпокров шлангового типа
Ш или В
из ПВХ плас- тикатаиз ПЭиз него- рючего ПВХ плас- тикатаиз него- рючего ПВХ плас- тиката с низким дымо- газо- выделе- ниемиз безгало- генной негорю- чей ком- позиции
б/оАВППвВПБбГвпнгнг-LSнг-HF
АВВГ   А В     В     Г
ВВГ     В     В     Г
АПвВГ   А     Пв В     Г
ПвВГ         Пв В     Г
АВБбШв   А В         Бб   Шв
ВБбШв     В         Бб   Шв
АПвБбШв   А     Пв     Бб   Шв
ПвБбШв         Пв     Бб   Шв
АПвБбШп   А     Пв     Бб     Шп
ПвБбШп         Пв     Бб     Шп
АВВГнг   А В     В     Г     нг
ВВГнг     В     В     Г     нг
АПвВГнг   А     Пв В     Г     нг
ПвВГнг         Пв В     Г     нг
АВБбШнг   А В         Бб       Шнг
ВБбШнг     В         Бб       Шнг
АПвБбШнг   А     Пв     Бб       Шнг
ПвБбШнг         Пв     Бб       Шнг
АВВГнг-LS   А В     В     Г       нг-LS
ВВГнг-LS     В     В     Г       нг-LS
АПвВГнг-LS   А     Пв В     Г       нг-LS
ПвВГнг-LS         Пв В     Г       нг-LS
АВБбШвнг-LS   А В         Бб         Швнг-LS
ВБбШвнг-LS     В         Бб         Швнг-LS
АПвБВнг-LS   А     Пв     Б         Внг-LS
ПвБВнг-LS         Пв     Б         Внг-LS
ВБВнг-LS     В         Б         Внг-LS
АВБВнг-LS   А В         Б         Внг-LS
ППГнг-HF       П     П   Г         нг-HF
ПБбПнг-HF       П       Бб           Пнг-HF
ПвПГнг-HF         Пв   П   Г         нг-HF

Термоусаживаемые муфты для соединения и оконцовки

Во время монтажных и ремонтных работ, довольно часто возникает ситуация, когда нужно выполнить соединение кабеля. Традиционно выделяют: скрутку, пайку, клеммные колодки и пружинные клеммы.
В случае, когда площадь сечения кабеля от 20 мм², данные способы уже будут неуместны, поскольку качество соединения будет либо низким, либо сделать соединение технологически невозможно.
Для соединения и оконцевания таких кабелей рекомендуем соединительные и концевые термоусаживаемые муфты до 1 кВ.

Данная продукция предназначена для соединения и оконцевания многожильных силовых кабелей с изоляцией из ПВХ, ПВХ пластиката, пластмассы, полимеров, полиэтилена, резины с броней и без брони.

Муфты поставляются в виде комплекта деталей и материалов.

Узнать подробности и получить консультацию по термоусаживаемым муфтам от “Группы МЕТТАТРОН”, Вы можете по телефону 8 (495) 135-13-11

Рекомендуем ответственно подходить к выбору кабельной продукции под Ваши задачи. Перед заказом изучите маркировку необходимой продукции и проконсультируйтесь с производителем.
Специалисты нашей компании готовы дать необходимую консультацию в выборе термоусадочных материалов и кабельной фурнитуры. Для этого просто позвоните по телефону 8 (495) 135-13-11 в рабочее время.

Расшифровка маркировки кабеля европейских производителей

В Европе для маркировки кабеля используются свои стандарты и нормативные документы. Чтобы расшифровать маркировку импортного кабеля, необходимо знать, что обозначает конкретная аббревиатура на данной позиции.

Наиболее популярные на отечественном рынке европейские кабели, выпущенные по стандартам DIN, DIN VDE. DIN – это аббревиатура немецкого института стандартизации, а VDE расшифровывается как Verband Deutscher Elektrotechniker и переводится как Ассоциация немецких инженеров-электриков.


Расшифровка маркировки кабеля - таблица европейских аббревиатур

Маркировка импортного кабеля по DIN VDE обычно имеет общий вид:

]]>
1 - обозначение стандарта
N обозначает, что кабель соответствует VDE
2- материал изоляции *
Y изоляция из ПВХ
2Y Полиэтилен
3Y Полистерол
02Y вспененный полиэтилен
02YS Однослойный вспененный полиэтилен
P бумага
X сшитые термопластиковые смолы
H, HX материалы, не содержащие галогена
P/PUR полиуретан
3- тип кабеля
M монтажный кабель с внешней защитной оболочкой 300/500 В
A полые кабели
AF кабели с тонкими жилами
F гнездовой проводник
L кабель для люминисцентной лампы
LH соединительный кабель для незначительных механических воздействий
MH соединительный кабель для средних механических воздействий
SH соединительный кабель для существенных механических воздействий
SSH соединительный кабель для особого воздействия
FL плоский кабель
Si силиконовый кабель
Z двухжильный кабель
GL первичная стеклянная нить
Li многожильный проводник соответствующий VDE 0812
LiF многожильный проводник соответствующий VDE 0812 со сверхтонкими жилами
RAGL компенсационные провода
RD для соединения по технологии MAXI-TERMI-POINT
RE кабель для вычислительной техники
RG коаксиальный кабель
4- Отличительные свойства, или наличие других конструктивных элементов таких как экран, броня
T несущая жила
O повышенная маслостойкость
U пламязамедляющий
W теплостойкий, погодостойкий
FE огнестойкая изоляция
C медный экран, плетение экранирования
D экранирование в виде оболочки из медной проволоки
S плетение из стальной проволоки для механической защиты
B Броня из двух стальных оцинкованных лент
R Броня из круглых стальных оцинкованных проволок
F Броня из плоских стальных оцинкованных проволок
G Броня из стальной оцинкованной ленты, наложенной с зазором.
Q оплетка из стальной проволоки
5- Материал оболочки

обозначения аналогичны п. 2
6 -Защитный проводник
O без защитного проводника
J с защитным проводником
7 - Количество жил
8 - Сечение проводника

* - Если перед материалом изоляции стоит буква А, то это обозначает, что в кабеле алюминиевые жилы, по умолчанию жилы медные.

Примеры расшифровки маркировки импортных проводов

Картинка Расшифровка Описание марки, аналоги

N - кабель выпущен по стандарту DIN VDE
Y - изоляция из поливинилхлорида
М - монтажный кабель
J - наличие защитного проводника
Кабель NYM-J соответствует российскому аналогу ВВГ, подходит для электромонтажа а помещениях, в том числе и влажных, а также на открытом воздухе без воздействия механических нагрузок. Подробнее о NYM-J
N -стандарт VDE
Y - изоляционный ПВХ слой
С - экран из меди
Y - ПВХ - оболочка
Кабель NYCY соответствует марке ВВГЭ, а также этой маркой допустимо заменять кабель ВБбШв. NYCY можно использовать для электроподключения домов, уличных осветительных приборов, силовых машин. Разрешен к прокладке в земле, а также в воде при использовании дополнительной защиты. Подробнее о NYCY
Li - кабель с многопроволочными проводниками, соответствующие нормам VDE
Y - ПВХ- изоляция
С- медный экран
Y - Оболочка ПВХ
Кабель LiYCY аналог марок КГВЭВ, КГВЭВНГ. LiYCY - малогабаритный кабель для точной передачи импульсных сигналов в компьютерных сетях и видеосистемах, электронном оборудовании.Подробнее о LiYCY

Расшифровка маркировки кабеля по стандартам СЕНЕЛЕК - таблица


Также в Европе функционирует Европейский комитет по стандартизации СЕН (CEN) и Европейский комитет по стандартизации в области электротехники СЕНЕЛЕК (CENELEC). Эти комитеты разрабатывают единые стандарты для стран Европейского Экономического союза (ЕЭС), в том числе и на кабельную продукцию.

СЕНЕЛЕК издает следующие документы:

  • EN – основной европейский стандарт, обязательный после утверждения к применению в качестве национального стандарта для всех стран-членов комитета без каких-либо изменений.
  • HD - гармонизированный документ на начальной стадии проработки и в дальнейшем подлежит переводу в EN;

Таблица расшифровки аббревиатур гармонизированных кабелей

1 - тип стандарта
Н гармонизированный стандарт
А национальный стандарт
2- Номинальное напряжение
01 100/100 Вольт
03 300/300 Вольт
05 300/500 Вольт
07 450/750 Вольт, с допуском к эксплуатации на переменное напряжение 600/1000В.
1 600/1000 Вольт
3,4 - Материал изоляции наружной/ внутренней оболочек
B (EPR) этиленпропиленовая резина
G (EVA) сополимер этиленвинилацетата
N2 (CR) хлоропреновая резина для сварочных кабелей
R (NR, и / или SR) резина т.е. натуральный и / или синтетический каучук
S Силиконовая резина (SiR)
V Поливинидхлорид (ПВХ)
V2 ПВХ пластикат, +90 °C
V3 ПВХ-пластикат морозостойкий
V4 Сшитый поливинилхлорид
V5 ПВХ повышенной маслостойкости
Z Сшитая композиция на основе полиолефина (отсутствие коррозийных газов, низкая плотность дыма при горении)
Z1 Полимер не сшитый, безгалогенный
E Полиэтилен
J Оплетка из стекловолокна
N (CR) Хлоропреновая резина
N2 (CR) Хлоропреновая резина для сварочных кабелей
N4 (CR) Термостойкая хлоропреновая резина
Q (PUR) Полиуретан
R (NR u. /o. SR) резина т.е. натуральный и / или синтетический каучук
T Текстильная оплетка
T2 Текстильная оплетка с огнестойким компаундом
5- Специальные свойства
C4 медный экран в виде оплетки
H плоский кабель с перемычкой,
h3 плоский кабель без перемычки
H6 плоский кабель, без перемычек, для подъемников
H8 спиральный кабель
6 - Тип токопроводящей жилы
U однопроволочная
R многопроволочная
K из тонких проволок (для стационарной прокладки)
F из тонких проволок (гибкая)
H из сверхтонких проволок
Y мишурная жила
D тонкопроволочная для сварочного кабеля
E сверхтонкопроволочная для сварочного кабеля
9 - Сечение

Примеры маркировок: H07RN-F12G1. 5, H07BB-F, H03RRT-F, H05RN-F, H05RR-F

Стоит отметить, что не все циферно-буквенные аббревиатуры должны обязательно участвовать в маркировке зарубежного кабеля. Импортный кабель маркируется в зависимости от имеющихся у него свойств и конструктивных особенностей, собственно, как и в российской маркировке.

В разных европейских странах кабели маркируются по-разному. Например, известный кабель ВВГ может маркироваться как:

  • CYKY- в Чехии, Турции,
  • YLY, YLYżo в Польше,
  • ММJ, MKMJ в Финляндии.

таблицы обозначений маркировки кабельной продукции

При прокладке кабельных линий, электрификации домов и промышленных помещений используется различная проводниковая продукция. Кабели и провода отличаются не только по сечению токопроводящих жил, но и по варианту защитной оболочки, экранированию и материалу исполнения. Марка любого кабеля отображается в виде цифр и букв на его внешней оболочке.

Кабельно-проводниковая продукция

Цифры и буквы в обозначении

Для стандартизации кабельно-проводниковой продукции ещё в Советском Союзе были разработаны соответствующие ГОСТы и ТУ. С небольшими изменениями они действуют и сегодня. Все материалы, из которых производятся проводники, имеют своё буквенное обозначение, например:

  • П – полиэтилен;
  • Р – резина;
  • В – поливинилхлорид.

Кроме того, важна последовательность букв. Она показывает, из какого материала какой слой проводниковой продукции сделан.

Что обозначают цифры и буквы

В начале любой маркировки обычно ставят либо букву «А», либо оставляют пустое место. «А» указывает на алюминий, пустое место – медь. Эта позиция рассказывает, из какого материала выполнены токопроводящие жилы. Т.е. если маркировка начинается не с «А», то проводник с медными жилами. Косвенным признаком медного провода является его цена: медь существенно дороже алюминия.

Классификация слоёв

Необходимо ввести следующие понятия:

  • Броня – лента из специального сплава (иногда используют оцинкованную проволоку), опоясывающая проводник по всей длине. Основной смысл – увеличение механической прочности. Нужна не везде. Бронированные изделия применяют при прокладке линий электропередач в земле и по воздуху; там, где возможно их механическое повреждение при прокладке или в процессе эксплуатации. При работах по «внутрянке» применяется крайне редко;
  • Изоляция – материал, предотвращающий перехлёст между собой жил в многожильных проводниках. Каждая жила в таких изделиях имеет свою изоляцию. Обычно применяются резина, поливинилхлорид или полиэтилен. В продукции, выпущенной до 90-х годов прошлого века, основной материал изоляции – пропитанная специальными веществами бумага. Сейчас такой вид изоляции практически не используется;
  • Наружный защитный слой – внешняя оболочка, защищающая броню или непосредственно жилы. В основном используют такие же материалы, как и у изоляции. Существует и так называемый «голый провод». Очень широко применялся для строительства воздушных распределительных сетей. Сейчас сетевые компании повсеместно меняют его на изолированный;
  • Внутренний защитный слой – располагается либо под бронёй, либо под наружным слоем. Предназначен для дополнительной защиты от вредных факторов: вода или повышенная температура окружающей среды. Встречается не везде.

Обозначенные оболочки прописываются в маркировке. Идут сразу после обозначения материала токопроводящего проводника. Маркировка кабелей и проводов расшифровка приведена в таблице ниже.

Запоминать все обозначения не нужно. Важно знать, что описывает буква на каждой позиции, а расшифровку всегда можно легко найти.

Цифры в маркировке

В любой маркировке силового кабеля присутствуют цифры. Они находятся сразу после перечисления материалов, применённых в производстве проводника. В начале указывается, для какого рабочего напряжения он сделан. Если стоит пропуск, значит, рабочее напряжение ограничено 220 В. Далее идёт количество жил и их сечение. Например, 4х120. Это означает, что в наличии 4 жилы с поперечным сечением 120 мм². В случае различного сечения жил через знак «+» указывают размеры всех жил. Зачастую это означает, что фазные проводники одинаковые, а нулевой проводник меньшего сечения.

Расшифровка кабелей АНРБГ

Рассмотрим пример расшифровки. Для прокладки электрических линий в городах применяют силовые кабели из сшитого полиэтилена. Его обозначение – АПвБбШп(г). Расшифровка:

  • А – жила из алюминия;
  • Пв – изоляционный материал – сшитый полиэтилен;
  • Бб – броня из стальных лент без внутреннего защитного слоя;
  • Шп – шланг из полиэтилена в качестве наружного защитного слоя;
  • г – дополнительная герметизация.

Дополнительная информация. Кабели из сшитого полиэтилена сегодня используют все сетевые компании в нашей стране при прокладке новых линий и реконструкции старых. Кроме того, при реконструкции трансформаторных подстанций, заводки КЛ для подключения вновь установленного оборудования также выполняют кабелем из сшитого полиэтилена. Маслонаполненные кабели из ТП убирают.

За буквами расположены цифры. Для лучшего понимания их смысла рассмотрим несколько вариантов обозначений:

  • АПвБбШп(г)1 4х10 – четыре жилы с поперечным сечением 10 мм², напряжение – до 1 кВ;
  • АПвБбШп(г)1 5х240 – пять жил с поперечным сечением 240 мм², напряжение – до 1 кВ.

Влияние температуры окружающей среды

Кроме вышеупомянутых обозначений, существует ещё одна часть маркировки. На неё редко обращают внимание. Тем не менее, это важная характеристика, указывающая на климатические условия эксплуатации. Без знания температурных режимов работы можно применить неподходящий проводник. Вследствие этого работа его будет недолгой, что грозит непредсказуемыми последствиями, вплоть до пожара.

ГОСТ или ТУ

Последнее, что указывается, – это нормативный документ, на основании которого была произведена продукция. Часть проводников делается в соответствии с ГОСТ, часть – в соответствии с ТУ, выпущенными самими производителями. Заводы-изготовители далеко не всегда указывают этот параметр на маркировке. В этом случае данную информацию следует искать в сертификате соответствия, который есть у всей кабельно-проводниковой продукции.

Примеры расшифровки

На первый взгляд, всё достаточно просто, однако на практике выясняется, что в теории не учтены все нюансы обозначения кабелей. Основная сложность – отсутствие обозначений некоторых параметров. Только с начальной буквой в маркировке всё понятно: есть «А» – алюминий, отсутствует – медный проводник.

Для начала возьмём простой для расшифровки и распространённый кабель АПвПу2г:

  • А – алюминий применён для производства токопроводящих жил;
  • Пв – изоляционный материал – сшитый полиэтилен;
  • Пу – наличие внутреннего защитного слоя;
  • 2г – двойная дополнительная герметизация.

Теперь рассмотрим менее распространённый кабель – МКЭШ:

  • Буква А в начале отсутствует – жилы медные;
  • МК – кабель монтажный;
  • Э – наличие экрана;
  • Ш – материал внешнего защитного слоя – поливинилхлорид.

На первом месте здесь стоит обозначение области применения. Таким образом, тоже маркируют кабельную продукцию. Кроме МК встречается:

  • К – контрольный;
  • Г – многожильный гибкий;
  • КСП – не силовой кабель систем передачи.

Кроме того, может быть не указана броня или любая из защитных оболочек. Каким образом не запутаться в нюансах? Необходимо запомнить несколько однозначных обозначений:

  • Б – обозначает только броню;
  • г – дополнительная герметизация;
  • Ш – внешний защитный слой, материал – резиновый шланг.

Все остальные буквы – в зависимости от контекста. Зачастую даже профессионалы не сразу могут определить назначение и характеристики представленного кабеля по его маркировке. Для этого существует его описание, расшифровка маркировок – непростое занятие.

Для ещё одного примера возьмём очень популярный кабель для прокладки в земле – АСБ2л:

  • А – наличие алюминиевых жил;
  • С – оболочка свинцовая;
  • Б – бронированный;
  • 2л – два слоя лент под бронёй.

Расшифровка маркировки кабеля резинового гибкого КГ:

  • Отсутствие «А» – медный;
  • К – кабель;
  • Г – гибкий.

При его заказе говорят: «Кабель гибкий медный многожильный в резиновой изоляции». Хотя в маркировке про изоляцию нет ни одной буквы.

Полная маркировка кабеля

Маркировка проводов

Кроме кабелей, в ассортименте производителей присутствуют провода. Основные отличия – меньшее сечение и большая гибкость. Существуют как одножильные, так и многожильные провода. Для возможности отличить провод от кабеля в маркировке на втором месте появляется буква «П». Во всём остальном принцип обозначения проводов схож. Наличие буквы «А» в начале – алюминиевая жила, отсутствие – медь и т.д. «ПН» обозначает нагревательный провод. На третьем месте обозначен изоляционный материал:

  • В – поливинилхлорид;
  • Р – резиновая оплётка;
  • Л – оболочка из хлопка, зафиксированная лаком;
  • М – маслостойкая резиновая изоляция;
  • П – полиэтилен;
  • О – пропитанная хлопчатобумажная изоляция;
  • Н – хлоропреновый каучук.

Иногда здесь же указывают применение и конструктивные особенности провода:

  • Г – гибкий;
  • Т – предназначен для трубной прокладки;
  • С – предназначен для соединений.

Далее расположены цифры. Сперва указано количество жил, затем сечение в мм².

При расшифровке обозначений необходимо помнить, что «П» у кабелей обозначает полиэтиленовый изоляционный слой. Указать на провод может малое число букв, как правило, не более четырёх. Для маркировки кабелей используется больше. Данное правило действует не всегда, но в 90% случаев не подведёт. Расшифровка цифровой и буквенной маркировки электропроводов значительно проще. Рассмотрим распространённые провода:

  • ПВ-3 – относится к группе проводов медных гибких изолированных многожильных:
  • П – провод круглый;
  • В – полихлорвиниловая изоляция;
  • 3 – количество жил.

АППВ:

  • А – жила из алюминия;
  • ПП – плоский провод;
  • В – полихлорвиниловая изоляция.

Обратите внимание! Отличие провода – это количество токопроводящих жил. У проводов по большей части она одна. При наличии большего количества жил, у провода всего одна оболочка. У кабелей оболочек несколько.

Маркировка NYM

Оптика

Здесь обозначения несколько отличаются от обозначений силовой кабельно-проводниковой продукции. Оптику легко опознать по буквам «ОК». Далее у них идут буквы и цифры. Принцип следующий:

  • Условия прокладки: Г – в земле, К – кабельная канализация, П – в трубах из пластика, С – самонесущий, П – для подвеса;
  • Тип: М – многомодульный, Ц – одномодульный с трубкой по центру;
  • Стойкость к горению: нг – негорючий, если прокладывать в пучке, н – не горюч при одиночной прокладке, буквы отсутствуют – полиэтилен.

Маркировка кабельной продукции содержит все характеристики конкретного изделия. Однако расшифровка букв и цифр требует определённых знаний и опыта.

Видео

Оцените статью:

Маркировка кабеля в резиновой изоляции – статьи на сайте РКБ

Маркировка кабеля в резиновой изоляции имеет большое значение. Именно с ее помощью можно легко сориентироваться во всем многообразии кабельной продукции, предлагаемой вниманию современного потребителя. Буквенно-цифровое обозначение позволяет уточнить тип изоляции жил, назначение, особенности внутренней структуры и прочие уникальные параметры конкретной модификации провода.

Типы маркировки резиновых кабелей

Благодаря усовершенствованной конструкции, сегодня резиновые кабели находят самое широкое применение в энергетической отрасли, транспортной системе, ЖКХ и сельском хозяйстве, промышленности, в построении систем телекоммуникаций и т.д. Различают кабели управления, контрольные модификации, образцы для нужд связи, судов и т.д. При внешнем однообразии только буквенно-цифровое обозначение позволяет уточнить область применения конкретной марки и соблюсти все условия ее монтажа и эксплуатации. Точная расшифровка маркировки медного кабеля в резиновой оболочке — залог продолжительной и безопасной эксплуатации кабельной продукции.


Кабель резиновый силовой

Силовые кабели в резиновой оболочке и изоляции рассчитаны на напряжение до 35кВ. Чаще всего, их применяют в стационарных и мобильных установках, нуждающихся в бесперебойном электроснабжении. Требования к качеству монтажа и эксплуатации определяются в зависимости от характеристик конкретного образца. Допускается прокладка по воздуху и под землей, в шахтах, тоннелях, кабельных конструкциях, вблизи трасс и мостов, на объектах с высоким риском возникновения возгорания и т.д. В настоящее время, благодаря достойным характеристикам, кабель с резиновой изоляцией применяется при питании передвижных машин и механизмов, установок для шахтных работ и прочего оборудования, используемого в горно-шахтной отрасли. С его использованием удается подключить к сети питания тракторы, экскаваторы, подъемные механизмы и т.д.

Самые распространенные марки резинового силового кабеля — АНРБ, РВГнг(A)-FRLS, EPRon АРЭКВнг(A). Расшифровка данной маркировки осуществляется следующим образом:

Для изделий с обозначением АНРБ:

  • А — токопроводящие жилы выполнены на основе алюминия. Отсутствие в маркировке буквы «А» указывает на токопроводящие жилы из меди.
  • Н — в кабеле использована найритовая изоляция, не распространяющая горение.
  • Р — внешний шланг выполнен из резины.
  • Б — имеется броня в виде оцинкованных лент или лент из стали.

Для кабеля РВГнг(A)-FRLS:

  • Р — изоляция выполнена из кремнийорганической резины, демонстрирующей стойкость к воздействию открытого огня.
  • В — внешняя оболочка кабеля изготовлена из ПВХ пониженной горючести.
  • Г — в кабеле не предусмотрены наружные защитные покровы.
  • нг(А) — при групповой прокладке провод не распространяет горение, согласно параметрам категории А.
  • LS (Low Smoke) — при горении и тлении кабель демонстрирует низкие показатели дымо- и газовыделения.
  • FR (Fire Resist) — кабель относится к категории огнестойких.

Маркировка резинового гибкого кабеля АРЭКВнг(A) читается следующим образом:

  • А — токопроводящие жилы кабеля изготовлены из алюминия.
  • Р — в качестве изоляции жил применяется этиленпропиленовая резина.
  • Э — в структуре кабеля предусмотрен экран из медной проволоки.
  • К — в кабеле предусмотрена броня из оцинкованной проволоки.
  • В — оболочка кабеля изготовлена из поливинилхлорида низкой горючести.
  • нг(А) — кабель не распространяет горение при групповой прокладке, согласно требованиям к продукции категории А.

Контрольные кабели с резиновой оболочкой

Область применения контрольного резинового кабеля — подача питания и передача аналоговых управляющих сигналов на распределительное и стационарное электрооборудование. Допускается монтаж и эксплуатация в сухих помещениях и в условиях повышенной сырости, по воздуху и под землей в специально оборудованных тоннелях и кабельных эстакадах, в том числе — в зонах повышенной пожаро- и взрывоопасности. Контрольные кабели с резиновой оболочкой и изоляцией рассчитаны на нагрузку 660 — 1000В соответственно для переменного и постоянного напряжения частотой до 100Гц.

Наиболее распространенные и востребованные марки контрольных резиновых кабелей АКРНБГ и КРВБ. Буквенная маркировка расшифровывается следующим образом:

Для кабеля АКРНБГ в резиновой изоляции:

  • А — алюминиевые токопроводящие жилы. Отсутствие литеры «А» указывает на медные жилы.
  • К — кабель относится к категории контрольных.
  • Р — изоляция кабеля выполнена из резины.
  • Н — в качестве оболочки использована найритовая резина, не распространяющая горение.
  • Б — в конструкции кабеля предусмотрена броня из стальных лент.
  • Г — в кабеле не предусмотрены дополнительные защитные покровы.

Маркировка резинового кабеля КРВБ читается следующим образом:

  • К — кабель относится к категории контрольных.
  • Р — изоляция изготовлена из резины.
  • В — оболочка изготовлена из ПВХ.
  • Б — в конструкции кабеля предусмотрена броня из двух стальных лент.

Кабели судовые

Область применения судовых кабелей достаточно широка. С их использованием осуществляется монтаж бортовых стационарных и мобильных установок питания, связи, систем контроля и управления. Обязательное условие — наличие у кабеля специального сертификата типового одобрения морского и речного регистра, подтверждающего возможность его применения на водных судах независимо от их размеров и назначения.

Судовые кабели в резиновой оболочке рассчитаны на нагрузку 690 или 1200В частотой до 400Гц соответственно для напряжения постоянного или переменного тока. Что касается контрольных судовых кабелей, максимально допустимое напряжение здесь составляет 400В для переменного или 500В для постоянного тока частотой 1200Гц. Монтаж проводов возможен как внутри помещений судна, так и по поверхности палубы в специально оборудованных каналах, защищающих кабель от прямого солнечного света. Для эксплуатации в условиях высокого риска механического воздействия и значительного гидростатического давления предназначены специальные модификации кабеля, маркировка которых указывает на их усиленную конструкцию.

В числе наиболее распространенных моделей судовых кабелей — образцы АКНРБ и КНРТУ. Маркировка провода АКНРБ читается следующим образом:

  • А — токопроводящая жила изготовлена из алюминия. Отсутствие литеры «А» означает, что токопроводящая жила изготовлена из меди.
  • К — кабель относится к группе судовых модификаций провода.
  • Н — в изготовлении изоляции использована специальная негорючая резина.
  • Р — кабель защищен резиновой оболочкой.
  • Б — структура кабеля защищена броней из стальных или оцинкованных лент.

Расшифровка маркировочных данных кабеля КНРТУ выполняется следующим образом:

  • К — кабель относится к категории судовых.
  • Н — изоляция выполнена из резины, не поддерживающей горение.
  • Р — оболочка изготовлена из резины.
  • Т — кабель применяется при монтаже цепей контроля и систем связи на судне.
  • У — кабель имеет оболочку с усиленной конструкцией, что позволяет эксплуатировать его в условиях риска механического воздействия на поверхность.

Радиочастотные резиновые кабели

Область применения радиочастотных кабелей — передача сигналов связи или аналоговых сигналов управления на различные расстояния. Прокладка возможна по воздушным линиям, открытым или закрытым кабельным каналам. Одна из самых популярных моделей — коаксиальный кабель РК 50-7-28, оболочка которого изготовлена из кремнийорганической резины. Назначение марки — передача радио- и телевизионного сигнала частотой от 1 МГц, а область применения — монтаж систем видеонаблюдения, подключение передатчиков, радиоприемников и т.д.

Расшифровка маркировочных данных кабеля РК 50-7-28 выполняется таким образом:

  • РК — кабель относится к категории радиочастотных моделей.
  • 50 — уровень волнового сопротивления.
  • 7 — показатель диаметра изоляции кабеля.
  • 28: «2» — категория теплостойкости (в данном примере — повышенная теплостойкость, рассчитанная на температуру окружающей среды до 125 … 250 °С), «8» — порядковый номер разработки модели.

Как расшифровываются маркировки кабелей и проводов

Маркировка проводов и кабелей – это буквенно-цифровой код, с помощью которого можно однозначно идентифицировать кабельную продукцию и понять, какую структуру она имеет, какую нагрузку выдерживает и для каких сфер применения предназначена. Специалист-электрик, даже если он ни разу не видел конкретный провод, по одному взгляду на нанесенное на изоляцию обозначение, определит марки силовых кабелей и подберет нужный с учетом планируемой нагрузки и прочих параметров.

Правильная расшифровка маркировки проводов поможет и неспециалисту. Он сможет правильно выбрать продукцию в строительном магазине для ремонта или проконтролировать работу электриков на объекте. Рассмотрим подробнее, что означает маркировка кабеля, указанная в технической документации.

Обозначение силовых и контрольных проводов

Любой кабель представляет собой сложное изделие, в котором, помимо токопроводящей жилы, имеется фазная изоляция и общая защитная оболочка. Дополнительно могут присутствовать поясная изоляция, экранирующий и армирующий слои, сердечник. Они улучшают эксплуатационные свойства конечной продукции.

Основным элементом, который указывается в маркировке кабеля, является токопроводящая жила. Она представляет собой цельную металлическую проволоку или жгут из тоненьких проводков, по которым протекает электроток. Для изготовления жил чаще всего используется алюминий и медь.

Маркировка проводов в зависимости от материала жилы следующая:

  • алюминиевые изделия имеют в названии букву А;
  • медная жила не предусматривает наличия отдельной буквы в названии.

В буквенно-цифровом индексе содержится множество дополнительной информации. В отраслевых стандартах приведены таблицы расшифровки маркировки кабеля, где указаны все возможные варианты. Ниже приведены только наиболее распространенные обозначения:

  • ОЖ. Добавляется к маркировке жил кабеля, которые представляют собой монолитный провод. Как правило, эти изделия не отличаются большой гибкостью и используются для прокладки линий, которые будут находиться неподвижно.
  • КГ (кабель гибкий). Название проводов, в которых жила сделана из множества тонких проволочек, скрученных между собой. Эти кабели отличаются большей гибкостью, изготавливаются только из меди и используются для прокладки подвижных линий.

Помимо силовых, существуют также контрольные кабели для подключения электрооборудования, которые обозначаются буквой К. Алюминиевые контрольные провода обозначаются АК, индекс медных начинается с буквы К. Контрольные провода имеют несколько изолированных жил и предназначены для подачи питания и передачи контрольного сигнала.

Помимо материала и особенностей жилы, а также назначения проводника, маркировка силовых кабелей позволяет определить материал и тип фазной изоляции. Она представляет собой оболочку из диэлектрика, которая защищает каждый проводник внутри кабеля. В качестве изолятора используют резину, ПВХ, бумагу и другие материалы.

При расшифровке маркировки кабелей и проводов изоляция указывается следующим образом:

  • В силовых кабелях – буква, маркирующая изоляцию, ставится после буквы, которая обозначает материал токопроводящей жилы. То есть, в алюминиевых ставится после буквы А, а в медных – стоит впереди.
  • В гибких кабелях обозначение материала изоляции ставится после аббревиатуры КГ.

Применяются такие буквы:

  • В – поливинилхлорид;
  • П – полиэтилен;
  • ПВ – вулканизированный ПЭ;
  • Пс = ПЭ, который имеет свойство самозатухания;
  • Н – резина, не поддерживающая горение;
  • бумага отдельного обозначения в индексах не имеет.

Еще один обязательный элемент – оболочка. Она защищает сердечник из токопроводящих и сигнальных жил и служит для предотвращения повреждения кабеля из-за воздействия внешних факторов.

Существует такие виды оболочек:

  • А — алюминиевая;
  • С – свинцовая;
  • В – поливинилхлоридная;
  • Резиновая не маркируется отдельно.

Помимо оболочки, кабель может быть бронирован для защиты от механических повреждений. Бронирование могут иметь только стационарные (негибкие) провода. Расшифровка материалов следующая:

  • Б – две стальные ленты с защитным слоем;
  • Бб – бронирующие ленты без прослойки;
  • Бл – бронирование с лавсановой подушкой;
  • Шв – защита в виде шланга из поливинилхлорида;
  • Шп – защита с помощью шланга из полиэтилена, пс – если полиэтилен самозатухающий;
  • БбШв – бронирование из металлических лент с еще одной виниловой оболочкой.

Дополнительные защитные элементы указываются в маркировке в конце буквенно-цифрового индекса. Например, речь может идти о противопожарных свойствах кабельно-проводниковой продукции. Если изоляция не поддерживает горение, это свойство обозначается буквенным сочетанием нг.

Несколько примеров расшифровки обозначений:

  • Маркировка кабеля ВВГ – означает, что провод имеет медную жилу, изоляцию и защитную оболочку из поливинилхлорида;
  • Маркировка кабеля ВВГнг – речь идет о том же кабеле, что и в предыдущем случае, но с негорючими свойствами;
  • АСБл(ож) – силовой кабель с алюминиевой монолитной жилой, помещенный в бумажную изоляцию и свинцовую защитную оболочку, дополнительно бронированный лентами, содержащий лавсан.

Обозначения проводов для передачи информации

Маркировка кабелей связи отличается от силовых. К ним относятся провода для телефонных аппаратов и компьютерного оборудования. Телефонный маркируется буквой Т, остальные буквы в индексе обозначают те же виды изоляции и жил, что описаны в предыдущем разделе.

Более сложной является маркировка проводов для передачи аналоговой и цифровой информации. Существую два вида проводов:

  • Коаксиальный. Маркируется буквами латинского алфавита: U – без экрана для защиты от электромагнитных помех, F – с защитой из фольги, S – из медной проволоки.
  • Витая пара. Маркируется буквами TP.

Получить дополнительную консультацию по вопросам маркировки кабеля вы можете у специалистов компании «Эксперт», им же можно сдать на переработку неликвид и лом кабельно-проводниковой продукции.

Как расшифровываются маркировки кабелей и проводов2018-12-022018-12-18https://expert-perm.com/wp-content/uploads/2019/02/logo-expert-2.pngООО "ЭКСПЕРТ"https://expert-perm.com/wp-content/uploads/2018/12/mnogozhilniy_provod_3.jpg200px200px

Лучшие методы и продукты для маркировки ваших кабелей

В настоящее время у нас много кабелей, и бывает трудно отличить один от другого. Вот почему существуют ярлыки для проводов, чтобы облегчить вашу боль в поисках организованных кабелей. Воспользуйтесь нашим простым руководством, чтобы выбрать лучший продукт и метод маркировки кабелей и проводов.

  1. Вы можете пометить свои кабели до или после заделки, поэтому используйте маркеры для обертывания и убедитесь, что легенда хорошо видна со всех сторон (это гарантирует, что вы полностью обернули этикетку вокруг провода)
    • Существует несколько различных типов этикеток, но мы рекомендуем самоламинирующийся маркер, особый тип маркера для этикеток, которым вы оборачиваете свои кабели.На нем есть прозрачная часть, которую вы используете для ламинирования легенды, обеспечивая ее надежную защиту.
    • Если вы собираетесь использовать маркеры перед заделкой, выберите маркеры на рукавах, которые необходимо надеть на открытый конец провода. Маркеры на рукавах обычно изготавливаются из неклейких материалов, которые обладают большой гибкостью и часто могут подвергаться термоусадке. Если вы решите их усадить, маркеры на рукавах станут надежным решением для идентификации, которое выдержит даже самые суровые условия.
  2. Размер имеет значение при маркировке вашего провода
    • В зависимости от размера и ширины ваших проводов их размеры будут определять длину и диаметр гильз, которые вам понадобятся, поэтому обязательно рассчитайте размер и длину оберточного или самоламинирующегося маркера. Самый простой способ измерить - рассчитать внешний диаметр ваших кабелей и убедиться, что на этикетке диаметр как минимум в пять раз больше.
  3. Маркер для печати по требованию или предварительно отпечатанные маркеры
    • Из огромного набора инструментов, которые могут помочь вам обернуть провода, наиболее простыми из этих решений, возможно, являются маркеры для печати по запросу и предварительно отпечатанные маркеры.Эти методы обеспечивают отличное качество и хорошую гибкость и используют портативные устройства для изготовления этикеток или программное обеспечение, связанное с термотрансферными принтерами, чтобы предоставить вам все необходимое. В вашем распоряжении широкий спектр различных размеров, чтобы соответствовать вашему конкретному применению. Это решение также устраняет такие проблемы, как длинные многосимвольные легенды, поскольку вы можете печатать все, что захотите.
    • Маркер с предварительной печатью тоже предлагает много возможностей. Предварительно напечатанные маркеры - это простое и гибкое решение, которое идеально подходит для любого приложения, поскольку доступно большое количество различных легенд и пользовательских легенд.

Окружающая среда тоже имеет значение

Очень важно, чтобы вы выбирали метки проводов, которые подходят для среды, в которой вы будете их использовать. Вам следует выяснить, будут ли ваши метки контактировать с вода, масло, грязь, растворители или химикаты, а также должны ли они быть самозатухающими или соответствовать другим особым требованиям (правительственным, военным, автомобильным и т. д.).

Существует множество различных продуктов для маркировки проводов, и этот раздел познакомит вас с двумя основными категориями.Сначала мы обсудим метод маркировки проводов «Печать по требованию»; он предлагает гибкость печати ваших легенд самостоятельно с помощью таких инструментов, как лазерные принтеры, струйные принтеры, термотрансферные принтеры или точечно-матричные принтеры.

  1. Этикетка для лазерной печати
    Это различные типы этикеток, которые можно создавать с помощью лазерного принтера:
    • Самоламинирующийся полиэстер, который предоставляет вам маркеры для проводов и кабелей с низким содержанием галогенов и серы. легко прилегают и достигают постоянной адгезии через 24 часа.
    • Matte Tedlar® предлагает решение для маркировки проводов и кабелей, подходящее для аэрокосмического и военного применения, так как его можно перемещать и самозатухать.
    • Нейлоновый тканевый материал обеспечивает маркировку проводов, кабелей и компонентов, которая также подходит для военных и аэрокосмических применений, поскольку он может перемещаться и имеет прочный клей.

  2. Этикетки для струйной печати
    Это различные типы этикеток, предлагаемых для использования с инструментом Ink Jet Printable:
    • Виниловая ткань, которая обеспечивает маркировку проводов и компонентов, которая может быть совместимой, перемещаемой, съемной а также устойчив к маслу, воде и влажности.
    • Самоламинирующийся винил предлагает маркировку кабелей и проводов с отличной стойкостью к истиранию и растеканию, а также стойкий клей
    • Matte Tedlar® обеспечивает самозатухающую маркировку проводов, кабелей и компонентов, подходящую для аэрокосмического и военного применения. и прочно удерживается на месте с помощью перманентного клея.

  3. Этикетки для термотрансферной печати
    Это различные типы этикеток, предлагаемые только для инструмента для термотрансферной печати:
    • Матовая переставляемая виниловая ткань, которая предоставляет вам перемещаемые маркеры проводов и компонентов.
    • Самоламинирующийся винил предлагает маркировку проводов и кабелей, подходящую для круглых или плоских кабелей, и обеспечивает отличную стойкость к истиранию и смазыванию. Между этикетками этого типа обычно имеется перфорация, чтобы избежать отрывов и складывания веером.
    • Самозатухающий тедлар производит маркеры для проводов и кабелей, которые подходят для аэрокосмической и военной промышленности и доступны в желтом или белом цвете.
    • Матовая нейлоновая ткань обеспечивает постоянную клейкую маркировку проводов и компонентов, признанную UL / CSA.

  4. Этикетки с точечной матрицей для печати
    Это различные типы этикеток, предлагаемых для использования с матричным принтером :
    • Самоламинирующийся винил, который предлагает маркировку проводов и кабелей, которая держится на постоянной основе и самозатухающий
    • Matte Polyolefin предлагает кабельные маркеры с термоусаживающейся пленкой и термоактивируемым клеем, которые обычно хорошо подходят для маркировки больших трубопроводов.
    • Нейлоновая ткань обеспечивает постоянную клейкую маркировку проводов и компонентов, устойчивую к маслу, грязи и теплу и признанную UL и CSA.
    • Виниловая ткань обеспечивает маркировку проводов и компонентов, которая может перемещаться, сниматься и устойчива к воде, маслу и влажности.
    • Low Profile Matte Tedlar® предлагает маркировку проводов и компонентов, которая является гибкой и самозатухающей,
    • Matte Tedlar® предлагает маркировку проводов и компонентов, которая подходит для аэрокосмического и военного применения, является самозатухающей и соответствует требованиям MIL. -М-896958.
    • Self-Laminating Tedlar производит самозатухающие этикетки для проводов и кабелей, которые обладают отличной стойкостью к истиранию и смазыванию.

Теперь мы обсудим продукты для маркировки проводов с предварительной печатью; хороший выбор, если вам не нужна возможность самостоятельно печатать этикетки. Этот метод предлагает сотни различных надписей из более чем десяти различных материалов, а также предварительно напечатанные маркерные карты и ZipStrip®, которые позволяют легко удалить нужный вам маркер.

Обычные материалы:

  • Виниловая ткань, которая предлагает перемещаемый маркер с высокой адгезией и очень удобная.
  • Полиэстер с виниловым покрытием отличается низким профилем, который подходит для проволоки небольшого калибра и устойчив к грязи и маслу.
  • Алюминиевая фольга предлагает удобное и удобное решение, подходящее для наружной проводки и автомобильной промышленности, стойкое к маслу, теплу, истиранию и растворителям.
  • Acetate Cloth - термостойкий и маслостойкий маркер для проволоки, предназначенный для нанесения лака или выпечки, идеально подходит для автомобильной промышленности.
  • Самоламинирующийся винил обеспечивает отличную стойкость к маслам и грязи и идеально подходит для маркировки под землей и плоской лентой.
  • Полиэстер обеспечивает отличную стойкость к истиранию, грязи и маслам.
  • Винил обеспечивает хорошее прилегание и прочность, а также отлично подходит для идентификации кабеля.

В этом разделе вы узнаете, как применять выбранный вами маркер метки.

  • Теперь, когда вы выбрали или создали метку, которую хотите использовать, пора научиться правильно применять ее к проводу. Плохо наклеенная этикетка может стать нечитаемой или даже плохо удерживаться на проводе.Следуйте инструкциям в этом разделе, чтобы узнать, как успешно применять маркеры для обертывания и рукава.
  • Обращенную идентификацию проще всего нанести, оторвав верхний конец маркера для проволоки от лайнера; Обратите внимание, что во время нанесения вы должны как можно меньше касаться клея этикетки. Используя этот метод, поместите верхнюю часть этикетки на провод и оберните ею маркер, но не прикасайтесь к остальной части клея, так как это может привести к пометке маркера.
  • Используя метод идентификации рукава: сложите носитель и откройте отверстие рукава PermaSleeve.Затем вставьте провод в рукав и снимите его с держателя. После заделки провода муфту можно отрегулировать в лучшее положение для маркировки, а затем закрепить, используя термофен для ее усадки.

Cable Markers Company - Мы специалисты по идентификации!


"Мы гордимся тем, что очень отзывчивы потребности наших клиентов! "

Если ваш требование для управления кабелями и идентификации, не смотрите дальше! Cable Markers Co.Inc. имеет помогали клиентам встретить их провода и требования к идентификации кабеля с 1960 года.

Кабель Markers Co., Inc. - поставщик полного спектра услуг промышленного и коммерческого I.D. Продукты. Мы все делаем! Все из термоусадочных аксессуары для труб, кабелей и проводов, к паспортным табличкам, утвержденным в аэрокосмической отрасли.Мы специалисты по идентификации!



Cable Markers Co. предлагает широкий ассортимент стандартных и нестандартных этикеток большого разнообразия размеров, чтобы удовлетворить ваши требования к этикеткам. Лазерные этикетки, матричные этикетки, этикетки с термотрансферной печатью, этикетки по индивидуальному заказу и программное обеспечение для печати этикеток - это лишь часть того, что мы делаем.


Вы ищете трубки или рукава? Что ж, вам повезло! У нас есть то, что вам нужно! Нажмите кнопку «Трубки и рукава» и завершите поиск здесь. Mil-Spec, тонкая стенка, толстая стенка, клейкая подкладка, трудно найти цвета, 2: 1, 3: 1, 4: 1 даже коэффициент усадки? У нас это есть!


Эта ссылка приведет вас на нашу страницу объединения и защиты продуктов.У нас есть полная линейка кабельных стяжек различных размеров, материалов, цветов и стилей. У нас также есть аксессуары, необходимые для выполнения работы!


Мы располагаем полным ассортиментом систем маркировки для удовлетворения ваших конкретных потребностей в идентификации. Независимо от того, печатаете ли вы 5 или 50 000 этикеток в день, у нас есть решение по той цене, которая вам нужна!


Удовлетворение ваших идентификационных потребностей - вот что Cable Markers Co.делает лучше! Горячее тиснение, резка и маркировка, маркировка проводов, индивидуальная комплектация и гравировка - это лишь некоторые из предлагаемых нами услуг!


Cable Markers Co. может изготовить широкий спектр индивидуальных табличек с именами. Материалы на выбор: Алюминий, латунь, фольга, фенол, пластик и нержавеющая сталь. Нужна ли вам простая вывеска для офиса или стола или вам нужна одобренная табличка с паспортными данными в аэрокосмической отрасли, это ссылка, по которой вам нужно перейти!


Сообщите нам, чем мы можем помочь! Если у вас есть комментарии о нашем сайте, вам нужна цитата, вы хотите разместить заказ, получить дополнительную информацию или узнать, предлагаем ли мы что-то, чего нет на нашем сайте, заполните нашу быструю форму, и мы свяжемся с вами как как можно скорее.

Плетеные изделия


Универсальное решение для связывания и защиты

Марка FLEXO PET (PT) используется в электронике, автомобилестроении, судостроении и промышленности, где решающее значение имеют экономичность и долговечность.

Уникальная плетеная конструкция и широкие возможности расширения позволяют быстро и легко устанавливать на большие разъемы и на большие расстояния.

PT можно найти в самых разных областях, от небольшого офиса / домашнего офиса до высокотехнологичных проводов и кабельных жгутов. Широкий диапазон доступных цветов и размеров позволяет легко и систематически кодировать цвета в сложных схемах проводки и кабельной разводки.

PT сплетен из мононити полиэтилентерефталата (ПЭТ) толщиной 10 мил. Материал имеет широкий диапазон рабочих температур, устойчив к химическому разложению, УФ-излучению и истиранию.

Гильза легко и чисто режется горячим ножом. После установки она украсит и защитит любой провод, шланг или кабель.



Чистая резка - ножничная резка для простой и устойчивой к истиранию установки в магазине или на поле

Путем корректировки физических характеристик полиэтилентерефталатных нитей,
инженеры Techflex создали продукт с такими же характеристиками
нашего PT с уникальным преимуществом возможности резать материал обычными ножницами
, сохраняя при этом исключительно устойчивый к истиранию конец.

FLEXO CLEAN CUT (CC) идеально подходит для монтажников в полевых условиях и в других ситуациях, когда доступ к горячему ножу
невозможен. Устойчивость к истиранию CC позволяет частое расширение
на обрезанном конце без распускания. При резке горячим ножом CC дает
практически без износа.

Могут быть доступны размеры более 1 1/2 дюйма. Свяжитесь с представителем по работе с клиентами для получения дополнительной информации.


Гибкая полужесткая плетеная трубка с разъемной оплеткой

Уникальная разъемная полужесткая оплетка F6 Конструкция делает
идеальным решением для ситуаций, когда простота установки имеет первостепенное значение.Боковое разделение позволяет трубке открываться, чтобы соответствовать широкому диапазону
требований к связыванию, а конфигурация полужесткой оплетки
просто закрывает всю установку без необходимости каких-либо дополнительных креплений
(липучка, лента и т. Д.)

Плетенка из ПЭТ толщиной 10 мил - легкая, бесшумная и гибкая. Перекрытие кромок 25% (при номинальном диаметре) позволяет охватить линейные заглушки, соединители и стыки.

F6 изгибается до небольшого радиуса без деформации или раскола и, в отличие от полностью жестких трубок, не ухудшает и не влияет на гибкость привязных ремней.



F6 Тканая обертка, тканая раздельная трубчатая обертка для ремня безопасности

Тканая обертка F6 спроектирована с нуля, чтобы соответствовать строгим требованиям современной индустрии жгутов проводов.

F6-WW обладает многими из тех же характеристик, что и наш оригинальная раздельная плетеная оплетка F6, включая легкую обтекаемый дизайн и дополнительное перекрытие для обеспечения полной защиты важных электронных коммуникаций
и энергосистемы.

Новая тканая конструкция обеспечивает превосходную эластичность гибкость с непревзойденным охватом любой привязи сборка. Профессионалы в области жгутов также оценят повышенная стойкость к истиранию F6-WW обеспечит к их кабельным сборкам.


Гибкое управление и управление с Easy On, Easy Off Access

FLEXO WRAP (FW) - эксклюзивный продукт, разработанный и произведенный Techflex.FW обеспечивает идеальное решение широкого спектра уникальных задач
приложений.

Застежка на липучке подобранного цвета обеспечивает легкую установку и снятие, а также мгновенный и удобный доступ для отсоединения ремня безопасности и доработки любой конкретной секции по всей длине трассы. В сочетании с расширяемой конструкцией с открытым переплетением, FW будет соответствовать широкому диапазону диаметров пучков и будет оборачиваться вокруг неправильных форм.

Все сорта FW аккуратно срежьте горячим ножом.



Толщина на 50% для действительно абразивных работ


Когда ваше приложение требует большей защиты, чем обеспечивают наши продукты 10 мил, наша толщина 15 мил HW является идеальным решением.

HW обычно используется в промышленных и морских приложениях, где крайне важна защита от истирания. Долговечность HW делает его идеальным для защиты шлангов и кабелей, которые должны выдерживать постоянный контакт с шероховатыми и абразивными поверхностями.

HW - идеальное решение для использования на цепях и тросах для защиты окрашенных или ламинированных поверхностей от истирания и износа.


Прочнее стали, мягкость и гибкость

KEVLAR® (KV) - это мягкая гибкая втулка, которая идеально подходит для связывания и защиты уязвимых компонентов в самых экстремальных условиях окружающей среды.KV сплетен из арамидных волокон и обладает всеми известными характеристиками кевлара, такими как долговечность, гибкость и необычайная прочность на разрыв. Кевларовые волокна до 20 раз прочнее стальных волокон того же диаметра.

KV обладает превосходной термической стабильностью, что позволяет использовать его в течение длительного времени при температурах от -340 ° F до 320 ° F. Допускается кратковременное воздействие температурой до 572F. KV не плавится и не поддерживает горение. Оплетка KV обеспечивает исключительную прочность и долговечность, но при этом легка и проста в установке.

Могут быть доступны другие цвета. Свяжитесь с представителем учетной записи для получения подробной информации.



Промышленная защита шлангов и кабелей для агрессивных сред

Плотно сплетенный нейлон® делает DF идеальным решением для защиты шлангов и кабелей. Толщина стенки 0,09 дюйма защитит кабели, шланги и тросы от погодных условий, солнечного света и истирания.

При установке на кабель или цепи без покрытия, DF предотвратит царапание, истирание и контактное повреждение окрашенных или других хрупких поверхностей.

DF устойчив к химическим веществам, ультрафиолетовому излучению и гниению и подходит для непрерывного использования вне помещений при любых погодных условиях.

Гибкая рукава режет ножницами, а плотная конструкция легко скользит по любому приложению.



Защита от агрессивных сред с помощью Easy On, Easy Off Hook & Loop Closure

DURA WRAP (DW) - это ответ на организацию и контроль проводов, кабелей и шлангов, которые подвергаются постоянному и экстремальному использованию.Гибкий рукав изготовлен из плотно сплетенного баллистического нейлона® с агрессивной промышленной прочностью на липучке. DURA WRAP используется на проводах, чтобы удерживать их вместе, на шлангах и кабелях, чтобы предотвратить истирание, или на цепях, чтобы не повредить дорогие отделанные поверхности.

DW обеспечивает более высокую стойкость к истиранию и водоотталкивающую способность, чем другие рукава Nylon®, и проходит испытания на сертификацию в соответствии с MSHA Министерством труда США.

DW чрезвычайно гибок и прост в установке на один или несколько шлангов.В случае разрыва шланга высокопрочная муфта помогает предотвратить превращение жидкости под высоким давлением в опасность для операторов оборудования и другого персонала.



Сертифицированная защита шлангов ISO 6945

Dura Flex Professional (DP) обеспечивает надежную защиту шлангов двумя способами. Во-первых, в соответствии со спецификацией ISO 6945, уникальная конструкция DP с трубчатым переплетением толщиной 0,160 выдерживает более 200 000 циклов истирания без износа ткани в любом месте.

Кроме того, исключительно гладкая внутренняя стенка упрощает установку и сводит к минимуму любые проблемы внутреннего истирания.

Плотно сплетенная конструкция из нейлона® чрезвычайно гибкая и устойчива к химическому и ультрафиолетовому разложению.

Dura-Flex Professional режет ножницами, устанавливается быстро и легко.

DP идеально подходит для промышленного и строительного применения, где требуется сертифицированная по ISO защита шлангов.


Плетеная нержавеющая сталь, предварительно закругленная для простоты установки

Ничто так не защищает шланги от износа и выброса, как настоящая оплетка из нержавеющей стали.Он отлично смотрится в любом приложении и прочен, как сталь. Но нестандартные шланги с оплеткой из нержавеющей стали дороги, выбор часто ограничен, а сроки изготовления и доставки могут быть проблемой.

Теперь вы можете взять любой стандартный или нестандартный шланг, надеть на него отрезок Flexo Stainless, спрятать обрезанные концы под зажимы и получить такой же внешний вид и защиту, как и нестандартные шланги с оплеткой, за небольшую часть стоимости.

Флексографская резка из нержавеющей стали ножницами или зубчатыми ножницами (стр.42), имеет предварительно закругленную форму для облегчения установки без скольжения и доступен с разными диаметрами и диапазонами расширения, чтобы приспособиться практически к любому стандартному применению шлангов или проводов.



Огнестойкие, экономичные рукава

Рукава из FLEXO PET FLAME RETARDANT (FR) - идеальный выбор для электронных и высокотехнологичных приложений, где первоочередными задачами являются огнестойкость и долговечность.Простота установки делает FR эффективным выбором для длинных проводов или кабелей.

Добавление органического ингибитора горения к нашему стандартному полиэтилентерефталату дает FR рейтинг огнестойкости по стандарту Underwriters Lab и CSA на уровне VW-1.


Ножничная резка для установки в полевых условиях, не поддерживает горение

CCF обладает всеми теми же качествами, которые делают наш стандартный CC так легко разрезать и устанавливать, с дополнительным преимуществом ингибитора пламени для обеспечения дополнительного уровня безопасности в определенных приложениях.

В нормальных условиях CCF быстро самозатухает и сводит к минимуму распространение пламени и случайное повреждение окружающих компонентов.

Сочетание огнестойкости, простоты установки и почти полного покрытия делает CCF идеальным решением для многих промышленных и инженерных приложений.



Easy On, Easy Off Доступ не поддерживает горение

Flame Retardant Flexo Wrap (FWF) обеспечивает такую ​​же гибкость управления проводом с крючком и петлей, что и наша стандартная Flexo Wrap, а также дополнительную функцию безопасности органического ингибитора пламени. обеспечить
дополнительный уровень безопасности.

FWF - это безопасное и экономичное решение для широкого спектра приложений по прокладке кабелей, где требуются умеренные уровни защиты от возгорания.



Гибкая полужесткая раздельная оплетка не поддерживает возгорание

Распространение пламени является жизненно важным фактором безопасности в таких разнообразных применениях, как домашняя разводка самолетов и безопасная прокладка звуковых и световых кабелей в клубах, на концертах и ​​в театрах.Чтобы решить эти проблемы и обеспечить непревзойденную гибкость и доступ, мы разработали этот уникальный продукт для изготовления рукавов.

Самозатухающий F6F полностью соответствует стандарту UL VW-1. Добавление ингибитора пламени к нашей трехосной оплетке с разъемной оплеткой F6 обеспечивает идеальное решение для широкого спектра потребностей в прокладке кабелей.

Простая установка через надевание, полный доступ на протяжении всей трассы, экономичность, долговечность и сертифицированная UL огнестойкость делают F6F идеальным решением для безопасного и эффективного управления проводами и кабелями.



Сверхлегкий, термостойкий и практически невосприимчивый к химическому разложению

Расширяемая муфта RYTON® (RY) используется в жаропрочных, огнестойких жгутах проводов и кабельных сборках. RY - чрезвычайно легкая оболочка, устойчивая к высоким температурам и практически непроницаемая для растворителей. RY идеально подходит для аэрокосмических, телекоммуникационных и военных приложений и отвечает многим техническим задачам, в том числе; химическая стойкость, устойчивость к высоким температурам, нулевое влагопоглощение, превосходная стабильность размеров и сверхнизкий износ.

RY сплетен из огнестойких моноволокон из полифениленсульфида (PPS) толщиной 8 мил. PPS предлагает самую широкую стойкость к химическим веществам из всех современных инженерных пластмасс. Материал устойчив ко всем известным растворителям при температуре ниже 392 ° F (200 ° C) и инертен к пару, сильным основаниям, топливу и кислотам.



Устойчивый к высоким температурам, стойкость к истиранию, низкая дегазация

Расширяемая муфта TEFLON® (TF) идеальна для применений, где важны пламя, химическая стойкость
и очень высокая термостойкость.

Высокотемпературные свойства TF делают его идеальным выбором для применения
в аэрокосмической, военной и высокотехнологичной сферах, где термическая стабильность и низкое газовыделение имеют решающее значение. TF подходит для пленочных применений.

TF сплетен из мононити перфторалкокси (PFA) полимера Teflon® толщиной 16 мил.



Пропитанный углеродом нейлон для защиты от статического электричества и экранирования

CN сплетен из карбонизированной мононити Nylon® толщиной 11 мил.CN разработан для защиты чувствительной проводки от истирания и защиты от высокочастотного шума. Многие успешные приложения использовали CN для поддержания чистоты видеосигналов, фильтрации помех в профессиональных звуковых средах и RF-фильтрации на силовых кабелях и выходах. CN также полезен в средах, чувствительных к статике.

CN использует запатентованный процесс карбонизации, при котором наша плетеная оплетка наполняется микроскопическим углеродным составом, который практически неотличим от основного материала.В результате получается прочная и долговечная куртка, подходящая для самых деликатных применений.



Самозатухающая трубка с очень низким выделением газа UL-2024

Самозатухающая трубка HALAR® (HT) используется там, где первоочередными задачами являются воспламеняемость, стойкость к высоким температурам и низкое выделение газов. HT сплетен из мононити сополимера этилена и хлортрифторэтилена (ECTFE) толщиной 11 мил.

Благодаря своим свойствам малого распространения пламени и дымообразования, HT получил списки пленумов UL 2024 и NFPA 262, рейтинг огнестойкости UL VW-1 и превосходит требования автомобильной промышленности FMVSS 302, а также требования авиационной промышленности FAR 25.

HT устойчив к воздействию широкого спектра агрессивных химикатов и органических растворителей, включая сильные кислоты, хлор и водные щелочи. HALAR® ECTFE также сохраняет полезные свойства при воздействии излучения кобальта 60 в дозах до 200 мегарад.



Стекловолокно с полимерным покрытием защищает до 1,2000

INSULTHERM (FG) - это чрезвычайно жаростойкая муфта, обычно используемая в качестве тепловой защиты для проводов, кабелей и шлангов, которые постоянно подвергаются воздействию экстремально высоких температур, таких как коллекторы двигателя и выхлопные системы.

FG сплетен из стекловолокна и покрыт высокотемпературными смолами.FG прочен и долговечен, сохраняет свою плотную структуру при экстремальных вибрациях, истирании, механических нагрузках и перепадах температуры.

FG доступен в широком диапазоне диаметров. Он легко устанавливается в различных областях применения, чтобы отводить или удерживать тепло в среде до 12000 F.



Отражающая алюминиевая поверхность, соединенная с изоляционным стекловолокном в 3 стилях

ThermaShield создает тепловой буфер между вашими проводами, шлангами и кабелями и окружающей их высокотемпературной средой.

ThermaShield спроектирован путем ламинирования алюминированного металлического теплозащитного экрана на слой прочной, плотно сплетенной стекловолоконной изоляции. Эта система обеспечивает превосходную защиту от теплового излучения, отражая его от чувствительной электроники, проводки и шлангов.

Три стиля ThermaShield; Tube, Wrap и Flat - это полный спектр решений практически для любого применения. В продуктах Wrap и Flat используется очень агрессивный высокотемпературный клей, который устраняет необходимость в высокотемпературной майларовой ленте или другом клее.

Продукты ThermaShield защитят хрупкие компоненты до 1 200 штук без расслоения, хрупкости и отсутствия клея.

Они идеальны в любой ситуации, когда защита от теплового излучения является первоочередной задачей.




Стекловолокно с силиконовой оболочкой устойчиво к нагреванию, истиранию и влаге

Рукава из стекловолокна с силиконовой оболочкой - выбор профессионалов в гонках и других отраслях, где защита от постоянных температур, приближающихся к 500 ° F, является обязательной.

Оплетка FireFlex из стекловолокна / силикона (FI) предназначена для удержания излучаемого тепла выхлопных газов и охлаждающей жидкости в трубах и шлангах, а также для защиты дорогостоящего оборудования и операторов от теплового повреждения.

Толстая оболочка из жаропрочного стекловолокна покрыта непроницаемым тяжелым силиконовым покрытием, которое достаточно гибкое, чтобы следовать крутым радиусным кривым, устойчиво ко всем автомобильным химическим веществам и растворителям и обеспечивает значительный уровень защиты от истирания и проколов.

FireFlex полностью непроводящий, не плавится, не расслаивается, не становится хрупким и не поддерживает горение при нормальных условиях, и обеспечивает профессиональное решение для тепловой защиты в любом приложении.



Мягкая, гибкая защита от огня до 700 ° F.

Тканая одежда и защитное снаряжение Nomex® уже много лет используются водителями гоночных автомобилей, муниципальными пожарными службами и персоналом нефтяных вышек, чтобы обеспечить дополнительный уровень комфорта и защиты. от опасностей, связанных с работой в условиях сильного пламени и тепла.Наша оплетка NX Nomex® сделает то же самое с вашими проводами, шлангами и кабелями.

NX защитит ваше приложение при температурах до 700 ° F. Он не подвержен краткосрочному воздействию большинства кислот, щелочей, растворителей и обычных технических химикатов. Несмотря на мягкость на ощупь и гладкий внешний вид, характерные для плетеных арамидных волокон, NX невероятно прочен, с пределом прочности на разрыв 90 000 фунтов на квадратный дюйм.

Плотная оплетка обеспечивает полное покрытие и защиту даже в самых незащищенных областях.

Оплетка NX легко режется обычными ножницами, а ее гладкая поверхность упрощает установку даже на длинных участках проволоки. Конструкция допускает небольшое расширение, чтобы приспособиться к неровным поверхностям и крутым поворотам.


Повышенное трение на гладких поверхностях сводит к минимуму скольжение и несчастные случаи

FLEXO NON-SKID (NS) - это уникальная комбинация нашего стандартного материала ПЭТ, сплетенного вместе с соответствующей нитью из полимера с высоким коэффициентом трения.

NS спроектирован в первую очередь для прокладки проводов и кабелей в гладких помещениях с интенсивным движением, таких как вещательные студии, где кто-то может случайно наступить на змеевик кабеля и поскользнуться.

Пока нет чрезмерного давления на кабели, защищенные NS, вся змея легко и бесшумно скользит по полу. При приложении местного давления, например, когда кто-то наступает на кабель, материал с высоким коэффициентом трения соприкасается с полом и снижает вероятность выскальзывания кабеля из-под ног.

NS значительно менее «скользкий», чем наш обычный ПЭТ, но обеспечивает такой же уровень гибкости и защиты от износа и истирания кабеля.


Отражает осевой свет 3600 До 675 '

FLEXO REFLEX (RF) - это наш полиэтилентерефталатный материал, сплетенный вместе с высокоотражающей световозвращающей мононитью 3M Scotchlite®.Эта уникальная комбинация обеспечивает высокий уровень защиты проводов и кабелей с дополнительным преимуществом исключительной 360-градусной осевой отражательной способности.

RF до 1500 раз ярче обычного белого в идентичных условиях и обеспечивает высокую видимость на проводах, шлангах, кабелях, велосипедных и мотоциклетных кабелях, сценической проводке и практически во всем остальном на расстоянии до 675 футов. Отражает даже в условиях низкой освещенности. Патент заявлен.



Когда в спецификации сказано, что нейлон и только нейлон подойдет

NY обычно используется в автомобильной промышленности для защиты шлангов и жгутов проводов от чрезмерного износа.Жесткие характеристики NY могут увеличить срок службы шланга до 300%. Этот увеличенный срок службы признан с точки зрения сокращения затрат на техническое обслуживание, профессионального, привлекательного и долговечного внешнего вида и большего удовлетворения клиентов. Благодаря дополнительной защите, которую обеспечивает NY, он окупается на протяжении всего срока службы вашего продукта.

NY сплетен из полиамидной мононити 0,012 дюйма Nylon® 6-6. Конструкция с плотной оплеткой полностью покрывает и обеспечивает отличную стойкость к истиранию поверхности узлов, подверженных чрезмерному износу.Гладкие волокна Nylon® и плотная конструкция также уменьшают абразивное повреждение, вызванное трением шлангов и ремней о внутреннюю стенку рукава.

NY устойчиво ко всем обычным автомобильным химикатам и УФ-излучению. Он не гниет и не удерживает влагу.



Полное покрытие, мягкое, эластичное, прочное и привлекательное

Под капотом или поперек пола NM является идеальным покрытием для защиты
и улучшения внешнего вида проводов и кабелей.NM использовался в военных жгутах проводов
в течение многих лет. Мягкость и гибкость

NM, как ткань, скрывают удивительно жесткие характеристики. Гильза
с высокой степенью защиты соответствует или превосходит военные спецификации MIL-I-47203 и
MIL-S-47053. NM обладает высокой устойчивостью к истиранию, порезам, обычным автомобильным и морским химическим веществам
, ультрафиолетовому излучению и вибрации. Он не гниет и не удерживает влагу.

Широкий диапазон рабочих температур позволяет NM защищать хрупкую проводку в моторных отсеках и вблизи выхлопных систем.При установке на аудио / видео кабель NM создает уникальный и привлекательный ретро-вид.



Легкая, экономичная металлическая альтернатива

Когда ваши потребности не требуют долговечности или прочности наших рукавов CH или CX, майлар (MY) является идеальной и экономичной альтернативой. MY идеально подходит для косметических применений, а широкий спектр методов укладки дает впечатляющие результаты.

Аудиофильские производители кабелей часто используют MY под другими типами оплеток для создания уникального индивидуального визуального эффекта. Приложения, сочетающие MY с более прочными рукавами, выдерживают абразивное истирание и обычное использование, и при этом сохраняются особые пожелания «Вау!» эффект, которого ищут производители кабеля.

Сплетенный из тонких металлических полос майлара вместе с прозрачной мононитью из ПЭТ, MY создает сверкающий, высоко отражающий эффект.

MY можно использовать вместо листов майлара для обертывания и связывания кабелей.


Внешний вид оплетки из нержавеющей стали с верхней стороной

Никаких проблем с установкой. Отсутствие истирания поверхности. Никаких нелепых расходов. Просто внешний вид полированной плетеной стали.

Эти сверхпрочные металлизированные майларовые рукава идеально подходят для украшения любого применения, имитируя плетение из нержавеющей стали. Стандартный CH имеет более открытый вид, с прозрачным полиэтилентерефталатом, оплетенным вместе с металлическими нитями, чтобы создать легкое мерцание, когда на него падает свет, и чтобы цвет приложения проявлялся для особого эффекта.

Наш новый покрывающий продукт X-tra, Chrome XC, обеспечивает более полное покрытие без прозрачных элементов в плетеной конструкции и обеспечивает гладкий, непрерывный металлический блеск при любом применении.



Рукав из углеродного волокна для высокопрочных трубчатых конструкций

Изготовители знают, что конструкции из углеродного волокна с полимерным покрытием прочнее и легче, чем практически любые другие типы конструкций.Конструкционные технологии из углеродного волокна используются во всем: от современных военных и аэрокосмических планеров до хоккейных клюшек, удочек и моделей автомобилей.

Наша плетеная оплетка CF обеспечивает прочную двуосную матрицу из углеродного волокна для создания жестких и легких трубчатых конструкций диаметром до 3 дюймов без швов и перекрытий. Плотно заплетенная гибкая втулка толщиной 0,050 сформируется сама, чтобы приспособиться к эллиптическим или ассиметричным профилям и обеспечить полное покрытие, необходимое для радиальной устойчивости и прочности на скручивание.Конструкции из углеродного волокна можно резать, просверливать, шлифовать и обрабатывать обычными электрическими или ручными инструментами. Их можно покрасить или оставить с открытой структурой оплетки.


Инновационная плоская плетеная нить с высокой стойкостью к истиранию

Последней инновацией в дизайне материалов Techflex является концепция использования нитей различной формы для создания прочности, жесткости или множества других эффектов.В рукаве Gorilla Sleeve используются плоские нити, обеспечивающие толстую защиту от истирания при использовании на шлангах. Этот тип рукава был протестирован против истирания конкурентов, которые смешивают материалы, чтобы получить небольшие преимущества в отношении истирания. Gorilla Sleeve обеспечивает лучшие результаты без ущерба для великолепного внешнего вида или гибкости. Свяжитесь с представителем вашего аккаунта для получения дополнительной информации о доступных стилях косичек Gorilla для вашего приложения.


Ультратонкий, сверхлегкий для специализированных применений волокон

Сплетенный из ультратонких моноволокон Nylon®, Flexo Thin был создан для применений, где вес и толщина стенки играют решающую роль.Этот материал достаточно прочен, чтобы связать несколько кабелей и волокон, и при этом естественным образом подходит для таких применений. Многие современные микрооптики и прецизионные электронные жгуты используют Flexo Thin для гибкого и удобного управления и маршрутизации крошечных сборок.

Настольный нож Hot Knife Сверхпрочные компоненты и лезвие толщиной 2 1/2 дюйма делают этот инструмент идеальным для использования в производственных условиях.Выключатель питания с подсветкой. Нагревается до 6000 C за 30 секунд. Сменные лезвия. Работа на 110 вольт.

Многие из наших плетеных рукавов следует разрезать горячим ножом для обрезки и герметизации концов, чтобы предотвратить изнашивание во время установки


Термоусадочные трубки и оплетка


термоусадочная Трубки


Доступна линия по производству термоусадочных трубок. в нескольких степенях усадки и типах материалов, с различными свойства, в том числе огнестойкость, низкие температуры степени восстановления, компаунды для маркировки проводов и нулевой галоген материалы.Доступны экологически безопасные клеи для большинства тонкостенных изделий. Размеры варьируются от 3/64 дюйма (1,2 мм) до 4 дюймов (102 мм) и доступны в большом разнообразие цветов.

Щелкните здесь для получения дополнительной информации

Трубки и рукава для насыпной резки

Нужны ли вам термоусадочные трубки и рукава предварительно нарезанными отрезками? Что ж, не смотрите дальше! Компания Cable Markers предоставляет нашим клиентам трубы и гильзы для массового нарезания с момента приобретения нашей первой машины для резки более 30 лет назад.С тех пор мы модернизировали наши возможности резки с помощью самых современных на сегодняшний день станков для резки труб и рукавов. Это позволяет нам быстро, легко и точно предоставить вам предварительно нарезанные кусочки, когда они вам понадобятся. Сэкономьте время и деньги, заказав у нас объемную нарезку прямо сегодня!

За дополнительной информацией обращайтесь по телефону

Термоусадочные маркеры, напечатанные на заказ

Заказ термоусаживаемых маркеров для проводов никогда не был таким простым и экономичным.Зачем покупать дорогостоящее полиграфическое оборудование для маркировки проводов, если вы можете заказать их у нас сегодня, а получить завтра? Компания

Cable Markers занимается производством маркировки проводов с 1960 года. Мы первыми внедрили многие процессы, используемые в нашей отрасли сегодня.

В зависимости от ваших требований к работе мы изготовим термоусадочные маркеры с горячим тиснением или термотрансферной печатью. Оба соответствуют стандарту Mil-Spec MIL-M-81531 (SAEAS81531) по стойкости маркировки. Ваша продукция важна для вас, поэтому заказывайте термоусадочные маркеры у экспертов по идентификации!

Щелкните здесь для получения дополнительной информации

AWMS (Усовершенствованная система маркировки проводов)

ПРАКТИЧЕСКИЕ ПРИМЕНЕНИЯ
Усовершенствованная система маркировки проводов производит гильзы и бирки для легкой идентификации электрических проводов, кабелей и механических труб всех типов.Эти рукава и бирки не только постоянны, но и экономичны, чтобы производить их самостоятельно при необходимости.

ПРОЧНЫЙ ПРОДУКТ
Продукция изготовлена ​​из сшитого полиолефина, огнестойкого материала, выдерживающего воздействие температур до 135 ° C. Втулки соответствуют требованиям AMS-DTL 23053/5, класс 1 и 3 по материалам и функциональным требованиям. Бирки соответствуют AMS-DTL 23053/6, класс 1 по материалам и функциональным требованиям. Кроме того, они устойчивы к обычным жидкостям, смазочным материалам и растворителям.После печати рукава и бирки готовы к установке без дополнительной обработки.

Щелкните здесь для получения дополнительной информации

Термоусаживаемые маркеры ShrinkTrak

Термоусадочные маркеры ShrinkTrak ™ упрощают маркировку проводов, кабелей и других компонентов.

Эти маркеры лестничного типа имеют боковые прорези для облегчения нанесения.Все маркеры ShrinkTrak ™ соответствуют требованиям военных. Они также уменьшают количество замятий в принтере благодаря своей эффективной и высокопроизводительной конструкции. Для бесшовных этикеток ShrinkTrak ™ можно напечатать с помощью профессионального программного обеспечения для создания этикеток TagPrint Pro ™ вместе с нашей линейкой термотрансферных принтеров и лент. При усадке и нанесении создает стойкую стойкую к растворителям печать.

Щелкните здесь для получения дополнительной информации

Средний Стенка, толстостенная трубка и трубка с высокой степенью усадки Средняя / тяжелая Стеновые термоусадочные трубки обладают отличной изоляцией, защита от окружающей среды, устойчивость к ударам и истиранию характеристики.

Эти трубки используются в различных универсальных приложения для герметизации и защиты электрических соединений и заделки и обеспечивают отличную механическую защиту.

Cable Markers Company также предлагает линейку High Shrink Соотношение трубок в соответствии с вашими требованиями. Наш высокий Термоусадочная трубка Ratio учитывает крайние различия между кабелями, разъемами и кожухами. Сжатие коэффициент усадки до 6: 1 с нашими трубками!

Пожалуйста звоните для получения дополнительной информации
Плетеный Оплетка

Широко используется расширяемая оплетка по проводам, пучкам и жгутам проводов, кабельным узлам, плоский ленточный кабель, трубки и шланги, где он обеспечивает прочная и долговечная защита.Конструкция открытого переплетения обеспечивает полный дренаж, предотвращает образование конденсата и обеспечивает отвод тепла и влаги. Это отличная химическая стойкость позволяет использовать его в суровых жидкие среды, включая масла, соленую воду, топливо, самые распространенные чистящие средства и растворители, а также многие химикаты. Его способность к изгибу делает продукт идеальным для применения. в станках, автоматике и робототехнике, где провода и трубки часто должны свободно изгибаться во время рабочие циклы.

Нажмите здесь для получения дополнительной информации
Тепло Пистолеты и аксессуары

Наша линейка тепловых пушек разработана и сконструирован так, чтобы предоставлять нашим клиентам надежную, рентабельные способы правильного применения тепла для конкретных рабочие места.Наши тепловые пушки используются во многих областях, включая: сушка, нагрев, сварка, усадка, пайка и распайка а также множество других приложений.

Наряду с нашими тепловыми пушками компания Cable Markers имеет большой выбор насадок и принадлежностей для тепловых пушек чтобы работа была сделана правильно.

Щелкните здесь для получения дополнительной информации


Этикетки для кабелей, этикетки для проводов для промышленной идентификации

Этикетки и маркировка кабелей: от непрерывного отслеживания до максимальной прозрачности

Решения для маркировки кабелей в соответствии с вашими требованиями

Будь то маркировка кабелей и проводов, решения для промышленной маркировки во взрывоопасных зонах или защитная маркировка со свидетельством несанкционированного доступа: HellermannTyton предлагает обширный портфель из кабельных этикеток и других решений для маркировки для широкого спектра приложений , от Aerospace и железнодорожная промышленность с по складские помещения .

Наши решения для промышленной идентификации варьируются от простых предварительно напечатанных маркеров до самоклеящихся этикеток и полных систем печати, предназначенных для обработки тысяч этикеток, термоусадочных трубок или маркеров.

Большинство наших продуктов было разработано в тесном сотрудничестве с клиентами.

В результате наш портфель теперь включает решение, которое отвечает широкому спектру требований : включая аспекты безопасности , необходимость отслеживания или соответствие юридическим требованиям .

Этикетки для кабелей: стабильные, универсальные и простые в использовании

Самоламинирующиеся этикетки для проволоки для исключительной защиты

Самоламинирующиеся кабельные этикетки с обертыванием состоят из поверхности для печати или записи, и функции ламинирования. Это гарантирует отличную защиту печатного текста от влаги, грязи, отложений и механического истирания. Благодаря своей гибкости, большинство этих ID кабелей также подходят для плоских ленточных кабелей , некоторые из них для высокотемпературных и внешних требований .

HellermannTyton предлагает широкий ассортимент этикеток, отвечающих большинству требований:

  • Этикетки для термотрансферной печати , лазерной печати или ручная маркировка
  • Этикетки различных размеров и форм
  • Этикетки из различных материалов и различных спецификаций


Ниже вы найдете некоторые основные характеристики из нашего портфеля этикеток для кабелей .

TagPrint Pro: программное обеспечение для печати этикеток для кабелей

Программа для этикетирования TagPrint Pro содержит шаблоны для всей продукции HellermannTyton для термотрансферной печати - от проволочных этикеток , маркеров до термоусадочной трубки .

Просто выберите встроенную графику или загрузите свою и добавьте данные из системы ERP или стандартных программ, таких как Excel.

Штрих-коды создаются в несколько кликов.Поверхность всех этикеток HellermannTyton была специально подготовлена, чтобы качество печати на этикеточных принтерах всегда было отличным.

Этикетки высокого качества для лазерной печати

Ярлыки для проводов

Helatag 1104 - популярный выбор для маркировки кабелей . Это самоламинирующиеся этикетки для лазерной печати.

Поместите область печатной информации на провод и оберните прозрачную полоску вокруг провода , чтобы закрыть текст и обеспечить ему отличную защиту от истирания, пыли и грязи.

Проволочные этикетки для термотрансферной печати

Ярлыки для проводов

Helatag 1209 отличаются особой гибкостью благодаря закругленным краям.

Это делает их идеальными для плоских ленточных кабелей , а также для других кабелей и проводов. Этикетки можно легко распечатать с помощью термотрансферного принтера .

  • Идеально для маркировки кабелей и проводов
  • Превосходная Защита от влаги и механического истирания благодаря функции ламинирования
  • Дополнительная сила сцепления за счет закругленной кромки

НОВИНКА: самоклеящиеся этикетки для гидравлических кабелей и труб

Самоламинирующиеся этикетки Helatag 1232 идеально подходят для работы в суровых условиях, например.грамм. для маркировки гидравлических труб .

На них нанесен сверхпрочный защитный ламинат , и на них можно с комфортом печатать на термотрансферных принтерах HellermannTyton.

На этикетках серии Helatag 1232 предусмотрено место для дополнительной информации , а не только для серийного номера. Клей на акрилатной основе не повредит шланг.

Маркировка имеет хорошую стойкость к химическим веществам , таким как спирт, бензин, растворители и гидравлическое масло.Постоянная идентификация кабеля обеспечивается гибким, но прочным на разрыв и ударопрочным материалом из полиэстера .

Диспенсер этикеток для ручного нанесения этикеток

Быстрое и практичное решение для небольших работ по техобслуживанию и ремонту - диспенсер самоламинирующихся этикеток RiteOn для рукописной маркировки . Чтобы увидеть, насколько это просто, посмотрите это видео :

Кабельные маркеры и кабельные бирки

Маркировка кабеля для различных требований

Каждая среда требует особых решений для маркировки.В дополнение к самоклеящимся кабельным этикеткам существует множество альтернатив, таких как термоусадочная трубка для печати , маркировка кабеля или маркировка кабеля . На рукавах и маркерах можно напечатать с обеих сторон , имеют хорошую механическую прочность и устойчивы к органическим растворителям и химикаты . Материалы для маркировки кабеля доступны в непрерывном формате или предварительно нарезанном в практичной «лестничной» системе.

Популярные приложения для кабельных бирок и маркеров HellermannTyton:

  • Последующий монтаж или техобслуживание и ремонтные работы
  • Приложения с особыми требованиями: например, стойкость к высоким температурам , обнаруживаемость металла или стойкость к жидкости


Прочтите некоторые конкретные примеры продуктов.

Печатные этикетки с термоусадочной проволокой: одобрено для европейских железных дорог

Не содержащий галогенов, огнестойкий и водостойкий TLFD DS в основном используется в приложениях, где противопожарная защита играет важную роль.

Однако эта термоусадочная этикетка также идеально подходит для применений, где требуется устойчивость к органическим жидкостям, , , обычное топливо, , смазочные материалы , и , свойства растворителя .

Материал протестирован в соответствии со стандартами EN-45545-2 , предварительно разрезан и снабжен практичной «лестничной системой».

Огнестойкая маркировка кабеля

HellermannTyton также предлагает трубки, такие как огнестойкие THTT DS - промышленное решение для идентификации , разработанное для тяжелых условий эксплуатации .

Печатный маркер идеален для применений, где высокие температуры и агрессивные растворы , особенно в аэрокосмической промышленности .

Бирки для кабелей с УФ-стабилизацией

Идеально подходит для суровых условий окружающей среды. : Кабельные бирки TIPTAG PU, изготовленные из гибкого полиуретанового материала , являются идеальным выбором, когда требуется постоянная читаемость и Устойчивая к ультрафиолетовому излучению маркировка .

Доступные в белом и желтом цветах, основные преимущества этих огнестойких маркеров для печати включают в себя хорошую устойчивость к :

.
  • Выветривание
  • Истирание
  • Химические вещества

Маркировка кабелей с печатью

Предварительно напечатанные маркеры, такие как Helagrip, Ovalgrip и WIC , можно легко надеть на кабели и провода .

Эти решения идеально подходят для следующих отраслей :

  • Панельный дом
  • Общественный транспорт
  • Коммунальные услуги
  • Телекоммуникации
  • Электроустановки

Доступны символы 0–9, A – Z , а также электрические стандартные символы .

Посмотрите это видео и узнайте, как легко установить предварительно напечатанные маркеры HellermannTyton:

Идентификационные кабельные стяжки, пластины и держатели

HellermannTyton предлагает широкий ассортимент стяжек, пластин и держателей. Например, таблички для маркировки кабелей серий IMP и IT для использования на больших пучках кабелей .

Таблички со стрелками также подходят для использования на больших трубах и кабелях.

Идентификационные теги

Q-Tag, с другой стороны, имеют дизайн флага , который позволяет пользователю быстро читать или сканировать печатную информацию.

С держателями Helafix HC и HCR HellermannTyton также предлагает решение, в котором можно закрепить с помощью кабельных стяжек , а также винтов или заклепок - для временной или постоянной маркировки.

На всех галстуках, пластинах и держателях можно писать от руки, используя черный или красный несмываемый маркер T82.

Промышленная маркировка

Решения промышленной идентификации для современных рабочих процессов

Существует множество решений для маркировки кабелей и проводов, подходящих для постоянной маркировки компонентов и предварительно собранных единиц в электротехнической промышленности , а также для заводского оборудования с маркировкой .

Эти решения промышленной идентификации могут также использоваться для Construction и ввода в эксплуатацию , а также для ремонта и расширения распределительных шкафов и систем управления .


Взгляните на избранных основных продуктов , которые часто используются в области промышленной маркировки .

Промышленная маркировка для борьбы с манипуляциями

HellermannTyton предлагает ряд материалов, которые позволяют клиентам быстро определять, были ли подделаны активы .

Два типа материалов являются общими и используются для выявления проблем, связанных с вмешательством: один оставляет на поверхности отчетливый узор, а другой распадается на фрагменты.

Также доступна прочная система маркировки для наружной рекламы , состоящая из прозрачной, ламинированной и пригодной для печати серебряной этикетки, которая обеспечивает отличные характеристики на грузовиках и прицепах .

Самоклеящиеся панельные этикетки

Панельные этикетки, такие как Helatag 1220, представляют собой долговечные самоклеящиеся этикетки , сделанные из толстого материала. Он предназначен для замены традиционных пластиковых пластин с гравировкой.

Эти промышленные идентификационные этикетки подходят для следующих приложений :

  • Панели управления
  • Распределительные устройства
  • Шкафы для хранения данных
  • Общая маркировка прибора

Быстрая рукописная маркировка

Рукописные этикетки HELASIGN 270 из желтой ткани предназначены для быстрой идентификации компонентов, распределительного устройства и другого оборудования на месте установки .

Благодаря клею из синтетического каучука этикетку можно легко удалить или при необходимости переместить - без остатка клея.

Этикетки также подходят для сложных поверхностей и доступны с черной рамкой или без нее.

Руководство по выбору этикеток и маркеров

Вам интересно, какое решение для идентификации кабеля подходит для вашего приложения ? Наше руководство по выбору может вам помочь.

Выберите идентифицируемый объект (плоская или изогнутая поверхность) и качество его поверхности (гладкая или шероховатая). В зависимости от того, что вам нужно от наших систем идентификации, блок-схема поможет вам найти все подходящие продукты.

Попробуйте наш маркер для этикеток и руководство по выбору прямо сейчас.

Обозначение кабеля для специальных приложений

Идентификация кабеля в суровых и сложных условиях

Экстремальные условия окружающей среды требуют изделий из прочных материалов .Кроме того, оцифровка и упрощение процессов является важной темой для многих областей, где требуются специальные решения для промышленной идентификации, которые могут выдерживать экстремальные условия окружающей среды . Они также предлагают разумные возможности для повышения эффективности вашего бизнеса.


От интеллектуальных решений для этикетирования вы можете идентифицировать с до неразрушимых этикеток , сделанных из стали , вот некоторые из наших продуктов .

RFID: носитель информации, этикетка продукта и кабель быстрее - все в одном

Технология RFID представляет собой интеллектуальное решение для промышленной идентификации , сериализации и отслеживания продуктов .

HellermannTyton предлагает различные решения для отслеживания RFID , включая аксессуары и соответствующие считыватели RFID.

Узнайте больше о наших решениях RFID.

Система тиснения из нержавеющей стали M-BOSS

M-BOSS Compact - это тихая и простая в использовании система для тиснения металлических пластин .Физические свойства металла и высота тисненого знака позволяют пользователю легко удалить излишки грязи, краски или жира с помощью металлической щетки без нарушения целостности текста.

Маркеры M-BOSS используются во всех областях, где возникают высокие механические или термические нагрузки . К ним относятся следующие отрасли и направления:

  • Морская промышленность
  • Судостроение
  • Нефтехимическая промышленность
  • Горное дело
  • Подземная промышленность
  • Радио и мобильная телефонная промышленность


Дополнительную информацию можно найти в этой брошюре.

Hellermark: металлические маркеры с тиснением

Маркиры Hellermark с тиснением из нержавеющей стали идеально подходят для использования в суровых условиях или опасных сред. .

Кабельные стяжки просто протягивают через пряжку , чтобы закрепить несущие пластины.

Эти предварительно проштампованные маркеры используются, например, в следующих отраслях: :

  • Железнодорожная промышленность
  • Судостроительная промышленность
  • Пищевая промышленность
  • Строительные отрасли.

Часто задаваемые вопросы

Как выбрать правильную этикетку кабеля или маркер кабеля?

Прежде всего, какие требования вы предъявляете к маркировке кабеля или маркировке кабеля? Или другими словами: какие требования необходимо выполнить? Основными аспектами здесь являются, например, подвергается ли материал воздействию температур выше или ниже 90 градусов Цельсия , должен ли он быть защищенным от несанкционированного доступа или устойчивым к ультрафиолетовому излучению .

Вам поможет руководство по выбору этикеток и маркеров HellermannTyton. Убедитесь сами и выберите продукт, подходящий для вашей области применения !

Как выбрать правильный размер этикетки кабеля для термоусадочной трубки или для маркеров и этикеток?

Первый шаг - определить , какой диаметр кабеля вам нужен для вашего приложения. Или когда дело доходит до маркировки или маркировки кабелей: с каким диаметром кабеля я имею дело?

Как только это станет известно, руководство HellermannTyton по выбору размера поможет вам найти подходящий продукт для вашего применения. .Попробуй это сейчас!

Как использовать этикетки для проводов с защитным ламинатом?

Особенностью является то, что большинство защитных ламинатных этикеток HellermannTyton имеют закругленные углы. Это приводит к более высокой конечной адгезии защитного ламината и противодействует нежелательному удалению проволочной этикетки, особенно с кабелями малого диаметра и в тяжелых приложениях.

Что еще нужно учитывать и как правильно рассчитать размер для вашего защитного ламината? Ознакомьтесь с нашими инструкциями по использованию этикеток с защитным ламинатом!

Как выбрать правильный принтер и ленты для определенных типов и материалов?

HellermannTyton предлагает различных систем , которые могут печатать различные типы материалов / этикеток .Если вы хотите узнать, какой продукт подходит для вашей маркировки кабеля или маркировки кабеля, эта таблица дает вам хороший обзор . Убедитесь сами!

Какие клеящие свойства имеют кабельные этикетки?

В основном, различают следующие два состояния: начальное соединение , , которое происходит сразу после соединения этикетки и поверхности, и окончательное соединение , , которое представляет состояние постоянного соединения между этикеткой и поверхностью после соединения. клей нанесен, прижат и затвердел.Факторы, влияющие на оптимальную адгезию, включают качество материала поверхности и свойства клея .

Что еще нужно учесть? Узнайте больше в нашей брошюре о клеящих свойствах этикеток!

Почему поверхностная энергия является важным фактором при выборе правильного клея?

Если поверхность, подлежащая маркировке, смочена клеем, энергия поверхности является решающим фактором для максимально достижимой прочности сцепления клея - в дополнение к рецептуре клея и качеству поверхности (материал, шероховатость, влажность, и т.п.).

Плоские капли:

  • Высокая поверхностная энергия
  • Хорошее смачивание
  • Хорошие адгезионные свойства

FLEXIMARK Системы маркировки кабелей | LAPP FLEXIMARK Дистрибьютор

Системы маркировки кабелей FLEXIMARK® компании

LAPP - это надежное решение, обеспечивающее легкую идентификацию кабелей. От надписей до этикеток и решений для маркировки до программного обеспечения FL SOFT для электронного распознавания - эти продукты могут удовлетворить ваши потребности в маркировке проводов и кабелей.

Убедитесь, что ваши провода, кабели и шкафы управления имеют прочную, удобочитаемую идентификацию, которая сохранится. Система маркировки кабелей и проводов LAPP FLEXIMARK® может быстро и легко создавать простые надписи, ярлыки или маркировки вручную или с помощью программного обеспечения для маркировки кабелей FL-Soft.

Эта универсальная система изготавливается из различных качественных материалов для маркировки кабелей как внутри, так и снаружи помещений, включая прочную нержавеющую сталь для высоких температур и суровых условий.Он также прост в сборке даже в труднодоступных местах. Это означает, что вы можете получить качественную и надежную маркировку кабеля в любом месте.

LAPP предлагает перфорированные этикетки различных стилей для соответствия индивидуальным требованиям применения. У них также есть разные стили хомутов, такие как прозрачные и безгалогенные, что идеально подходит для использования перед монтажом провода. Системы маркировки кабелей FLEXIMARK® доступны как отдельные изделия или как удобный стартовый комплект. Или выберите создание собственных этикеток для маркировки на месте.Программа для маркировки кабелей FL-Soft особенно подходит для маркировки кабелей передачи данных.

Недвижимость:

  • Подходит для различных областей применения для маркировки кабелей и отдельных жил, а также для маркировки шкафов управления
  • Легко монтируется даже в труднодоступных местах
  • Упругость благодаря высококачественным материалам для длительного использования
  • Доступен с отделкой из пластика или нержавеющей стали
  • Подходит для сред, подверженных химическим, термическим или механическим нагрузкам
  • Прозрачный, эластичный или безгалогенный

Области применения:

  • Везде, где используются кабели

Продукты FLEXIMARK®

Стандартная маркировка кабеля

Стандартные системы маркировки готовы для быстрой доставки качественной маркировки кабеля.

Индивидуальная маркировка кабеля

Маркировка кабеля изготавливается по индивидуальному заказу для быстрого и легкого монтажа на месте.

Загрузите полный каталог систем маркировки кабелей LAPP FLEXIMARK® в формате pdf или свяжитесь с Lapp Tannehill, чтобы узнать больше или сделать заказ сегодня. Наша команда готова помочь вам найти именно то, что вам нужно.

Изготовленные на заказ или готовые маркеры из пластика и нержавеющей стали

Маркировка проводов 101 | Графическая продукция

По мере того, как на вашем рабочем месте становится все больше и больше проводов и кабелей, становится все более и более важным знать, какой шнур куда ведет.Сетевой кабель, подключенный не к тому порту, может стоить много времени на поиск и устранение неисправностей; Отсоединенный заземляющий провод может вызвать смертельный пожар.

Системы маркировки проводов

Лучший способ предотвратить переключение кабелей и связанные с этим несчастные случаи - пометить каждый кабель отдельно. В хорошей системе маркировки каждый кабель можно идентифицировать с первого взгляда; вы должны сразу определить, для какого типа подключения предназначен этот кабель и куда он ведет. Один из лучших способов достичь этой цели - сочетать цветовую кодировку и письменные детали.

Цветовая кодировка для маркировки проводов

Системы цветовой кодировки проводов предлагают немедленное распознавание, но несколько разных стандартов применяются к аналогичной проводке в разных ситуациях. Известный вам цветовой код может не совпадать с используемым в другом учреждении или даже на другом оборудовании. Если в вашей системе маркировки проводов используются цветовые коды, вы должны разместить описание системы рядом с проводами, которые затронуты.

Письменная информация для маркировки проводов

Добавьте письменные данные для большей конкретности; кабель может быть помечен описанием его происхождения и назначения, или на нем может быть указан ссылочный номер или код, который можно найти на схеме подключения.Этот уровень детализации имеет решающее значение для нескольких одинаковых проводов, где одно только цветовое кодирование не поможет. Письменная информация полезна только в том случае, если вы умеете ее читать; если маркировка поцарапана, изношена или слишком мала и недоступна, ее может вообще не быть.

Типы маркировки проводов

Чтобы объединить два метода, используйте цветовую кодировку для определения типа кабеля или соединения и используйте письменные данные, чтобы точно определить, какое соединение обслуживает кабель или куда он ведет.Вы можете пометить кабели и провода флажками, обмотками или термоусадочными трубками.

Этикетки с флагами

Этикетки-флажки называются так потому, что они складываются вокруг провода, а концы этикеток склеиваются, образуя выделяющийся «флаг». Это обеспечивает достаточное пространство для письменной информации, что полезно для очень маленьких проводов. Яркий флаг может выделить один важный провод среди десятков других. Однако метки-флажки могут зацепиться за другие провода или корпуса, и их можно легко порвать, износить или потерять.

Проволока

Обмотка проволоки - лучший подход для постоянной маркировки кабеля. Вместо того, чтобы загибать проволоку только один раз, прозрачный «хвост» обмотки проволоки полностью огибает проволоку, а затем накладывается на печатный материал. Закрыв эти напечатанные детали, прозрачная часть этикетки действует как защитный экран, предохраняя ее от износа; прилипая к себе и даже снова наматываясь, проволочная обертка может стать наиболее надежно закрепляемой этикеткой для кабелей.Иногда проволочная обертка даже дольше, чем проволока, к которой она прикреплена!

Термоусадочные трубки для маркировки проводов

Термоусадочные трубки состоят из специального полиолефинового материала, который дает усадку при нагревании. Вы можете создать законченную этикетку в форме трубки, надеть ее на конец кабеля и затянуть этикетку с помощью теплового пистолета. Термоусадочные трубки более гибкие, чем проволочные обертки, и не оставляют следов, если вам нужно удалить их для последующей повторной маркировки. Они выглядят очень чисто и профессионально и идеально подходят для кабелей, которые будут видны в готовой системе.Обратной стороной термоусадочной трубки является то, что вам нужен доступ к концу кабеля, чтобы пометить его таким образом; проволочную пленку можно наложить на середину длинного провода, не отсоединяя ни один конец, но термоусадочную трубку нельзя.

Размер текста для маркировки проводов

Следующий вопрос - насколько велика ваша печатная информация. Этот текст должен быть достаточно большим, чтобы его можно было легко прочитать, но достаточно маленьким, чтобы его было полностью видно с одной стороны кабеля - если половина буквы находится на другой стороне кабеля, его будет нелегко прочитать! Высота этих букв должна соответствовать диаметру вашего кабеля.Как показывает практика, не делайте буквы выше диаметра кабеля и не уменьшайте их вдвое. Текст большего размера в этом диапазоне легче читать, а заглавные буквы четче, чем строчные.

Например, если вы маркируете провод калибра 16 (AWG), диаметр провода будет около 0,05 дюйма; текст на этикетке может находиться в диапазоне от 0,05 дюйма до 0,025 дюйма и должен быть написан заглавными буквами. В большинстве документов, которые вы распечатываете с компьютера, текст будет как минимум вдвое больше; все, что подходит для провода 16 калибра, должно быть очень мелким шрифтом!

Если вы используете термоусадочную трубку, помните, что текст будет сжиматься вместе с трубкой; большинство термоусадочных трубок достигают от половины до одной трети своего первоначального размера при использовании.Продолжая использовать это эмпирическое правило, если вы будете маркировать 0,25-дюймовый кабель термоусадочной трубкой, ваш исходный текст должен содержать буквы около 0,5 дюйма в высоту.

Поскольку большинство компьютерных программ для проектирования используют «точки» для измерения размера текста, может быть полезно запомнить другой ярлык.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
