Меандр вар м01: Амперметр/Вольтметр (вольтамперметр, ампервольтметр) на ДИН рейку ВАР-М01-08 АС20-450В

Амперметр/Вольтметр (вольтамперметр, ампервольтметр) на ДИН рейку ВАР-М01-08 АС20-450В

• Измерение среднеквадратичных значений напряжений и токов (True RMS)
• Измерение мощности потребляемой нагрузки от 0,2 до 16 кВА

• Питание от контролируемого напряжения

• Измерение напряжения – АС20…450В

• Рабочий диапазон частот – от 45 до 65 Гц или 400 Гц (по исполнениям)

• Бесконтактное измерение тока – 0,5…63А

• Основная погрешность измерений напряжения, не хуже ±1 ед. младшего разряда

• Основная погрешность измерений тока, не хуже ±2 ед. младшего разряда

• Корпус шириной 2 модуля (35мм)



НАЗНАЧЕНИЕ ВОЛЬТАМПЕРМЕТРА

 Цифровой вольтамперметр ВАР-М01-08 предназначен для технологического контроля величины напряжения и тока в электрических цепях переменного тока, как в промышленных зонах, так и сферах ЖКХ, бытовом секторе, прочих объектах народного хозяйства.

Может применяться в составе систем автоматизированного контроля и управления технологическими процессами в качестве основного или дополнительного индикатора на передвижных и стационарных объектах. Является средством контроля, периодической поверке не подлежит.



КОНСТРУКЦИЯ ВОЛЬТАМПЕРМЕТРА

 Вольтамперметр выпускается в пластмассовом корпусе с передним присоединением. Крепление осуществляется на монтажную рейку – DIN шириной 35 мм (ГОСТ Р МЭК 60715 – 2003). Конструкция клемм обеспечивает зажим проводов сечением до 2,5мм². На лицевой панели прибора расположены цифровые индикаторы отображающие величину напряжения и тока. Индикаторы имеют высокую яркость свечения, обеспечивающую считывание информации при любой освещённости. Возможно крепление прибора на ровную поверхность винтами (шурупами).





РАБОТА ВОЛЬТАМПЕРМЕТРА

 Вольтамперметр не требует оперативного питания и подключается непосредственно в измеряемую цепь (клеммы А1 и А2). Ток измеряется бесконтактным способом, с помощью встроенного трансформатора тока. Проводник с измеряемым током пропускается сквозь отверстие в корпусе (сверху вниз или снизу вверх не имеет значения). Схема подключения изображена на рисунке ниже и корпусе прибора.
 Использование кнопки для просмотра дополнительной информации:
 1-е нажатие – U_max с момента последнего сброса
 2-е нажатие – U_min с момента последнего сброса
 3-е нажатие – количество отключений сетевого напряжения с момента последнего сброса

 Удержание кнопки в течении 5 секунд – сброс.



 По двойному клику кнопкой – индикация потребляемой мощности.
 По повторному двойному клику кнопкой – индикация напряжения и тока.

ВНИМАНИЕ: При отсутствии тока нагрузки возможны не нулевые показания тока (до 0.6А) и мощности (до 0,1Вт).



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВОЛЬТАМПЕРМЕТРА ВАР-М01

Параметр	Ед. изм.	ВАР-М01-08
Измерительная цепь, она же питание		клеммы А1-А2
Диапазон измеряемого напряжения	В	АС20…450
Частота измеряемого напряжения	Гц	45…70 или 400*
Измерение тока		Встроенный трансформатор тока Диаметр отверстия для провода – 10,5мм
Диапазон измеряемого тока	А	0,5…63
Основная погрешность измерений напряжения, не хуже		1%±1 ед. младшего разряда
Основная погрешность измерений тока, не хуже		2%±1 ед. младшего разряда
Потребляемая мощность, не более	Вт	1,5
Диапазон рабочих температур	0С	-25…+55
Температура хранения	0С	-40…+70
Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4)		уровень 3 (2кВ/5кГц)
Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5)		уровень 3 (2кВ)
Климатическое исполнение и категория размещения по ГОСТ 15150-69 (не допускать образования конденсата)		УХЛ4
Степень защиты по корпусу/по клеммам по ГОСТ 14254-9		IP40/IP20
Степень загрязнения в соответствии с ГОСТ 9920-89		2
Относительная влажность воздуха	%	до 80 при 250С
Рабочее положение в пространстве		произвольное
Режим работы		непрерывный
Габаритные размеры	мм	35х88х63
Масса	кг	0,1
Средний срок службы, не менее	лет	8
Средняя наработка на отказ, не менее	ч	50000
* – Вольтамперметр на рабочую частоту 400Гц изготавливается под заказ



СХЕМА ПОДКЛЮЧЕНИЯ



Вариант защиты до IP40



ГАБАРИТНЫЕ РАЗМЕРЫ ВОЛЬТАМПЕРМЕТРА



Амперметр/Вольтметр (вольтамперметр, ампервольтметр) на ДИН рейку ВАР-М01

• Питание от контролируемого напряжения
• Измерение среднеквадратичных значений напряжений и токов
• Измерение потребляемой мощности
• Измерение напряжения – АС35. ..450В
• Рабочий диапазон частот – от 45 до 65Гц
• Диапазон измеряемого тока – 0,5…63А
• Основная погрешность измерений напряжения не более ±1 ед. младшего разряда
• Основная погрешность измерений тока не более ±2 ед. младшего разряда
• Корпус шириной 1 модуль (17,5мм)



НАЗНАЧЕНИЕ ВОЛЬТАМПЕРМЕТРА

 Цифровой промышленный вольтамперметр ВАР-М01 63А 450В предназначен для технологического контроля величины напряжения и тока в электрических цепях переменного тока, как в промышленных зонах, так и сферах ЖКХ, бытовом секторе, прочих объектах народного хозяйства. Может применяться в составе систем автоматизированного контроля и управления технологическими процессами в качестве основного или дополнительного индикатора на передвижных и стационарных объектах. Является средством технологического контроля. Периодической поверке не подлежит.



КОНСТРУКЦИЯ ВОЛЬТАМПЕРМЕТРА

 Вольтамперметр выпускается в пластмассовом корпусе с передним присоединением.

Крепление осуществляется на монтажную рейку-DIN шириной 35 мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки реле на ровную поверхность, фиксаторы замков необходимо раздвинуть, крепление осуществляется винтами или шурупами через отверстие в фиксаторе. Конструкция клемм обеспечивает зажим проводов сечением до 25мм². В нижней части корпуса выведен провод НВ3-0,75 длиной 50см, для подключения к нейтральной шине. На лицевой панели прибора расположены цифровые индикаторы отображающие величину напряжения и тока, кнопка. Индикаторы имеют высокую ярость свечения, обеспечивающую считывание информации при любой освещённости.



РАБОТА ВОЛЬТАМПЕРМЕТРА

 Вольтамперметр не требует оперативного питания и подключается непосредственно в разрыв измеряемой цепи. Проводник с измеряемым током подключается к клеммам L ВХОД и U ВЫХОД (сверху вниз или снизу вверх не имеет значения). Схемы подключения изображены на рисунках ниже и корпусе прибора.



 Использование кнопки для просмотра дополнительной информации:

 1-е нажатие – Umax с момента последнего сброса

 2-е нажатие – Umin с момента последнего сброса

 3-е нажатие – количество отключений сетевого напряжения с момента последнего сброса

 Удержание кнопки в течении 5 секунд – сброс.

 По двойному клику кнопкой – индикация потребляемой мощности.

 По повторному двойному клику кнопкой – индикация напряжения и тока.



ВНИМАНИЕ: При отсутствии тока нагрузки возможны не нулевые показания тока (до 0,6А) и мощности (до 0,1Вт).



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВОЛЬТАМПЕРМЕТРА ВАР-М01

Параметр	Ед.изм.	ВАР-М01
Диапазон измеряемого напряжения (RMS)	В	АС35. ..450
Частота измеряемого напряжения и тока	Гц	45…70, 400*
Диапазон измеряемого тока (RMS)	А	0,5…63
Основная погрешность измерений напряжения, не более		1%±1 ед. младшего разряда
Основная погрешность измерений тока, не более		2%±1 ед. младшего разряда
Потребляемая мощность, не более	Вт	1,5
Диапазон рабочих температур	0С	-25…+55 (УХЛ4) -40…+55 (УХЛ2)
Температура хранения	0С	-40. ..+70
Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4)		уровень 3 (2кВ/5кГц)
Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5)		уровень 3 (2кВ)
Климатическое исполнение и категория размещения по ГОСТ 15150-69 (не допускать образования конденсата)		УХЛ4, УХЛ2
Степень защиты по корпусу/по клеммам по ГОСТ 14254-9		IP40/IP20
Степень загрязнения в соответствии с ГОСТ 9920-89		2
Относительная влажность воздуха	%	до 80 при 250С
Рабочее положение в пространстве		произвольное
Режим работы		непрерывный
Сечение подключаемых проводников	мм2	0,5-25 (20-4 AWG)
Габаритные размеры	мм	18*83*68,5
Масса	кг	0,1
Средний срок службы, не менее	лет	8
Средняя наработка на отказ, не менее	ч	50000
* – Спец. исполнение



СХЕМЫ ПОДКЛЮЧЕНИЯ



Вариант защиты до IP40



ГАБАРИТНЫЕ РАЗМЕРЫ ВОЛЬТАМПЕРМЕТРА

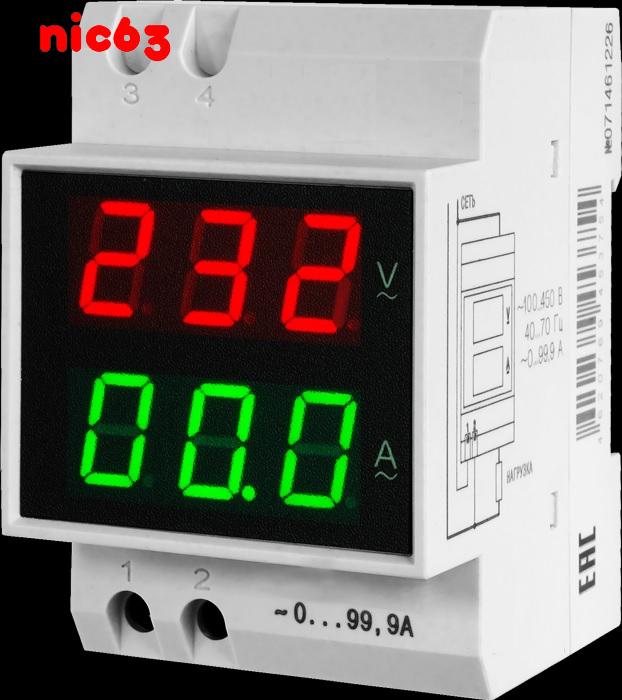

Амперметр/Вольтметр (вольтамперметр, ампервольтметр) на Дин рейку D52-2042

• Питание от контролируемого напряжения

• Измерение напряжения – АС100…450 В

• Рабочий диапазон частот – от 45 до 65 Гц

• Бесконтактное измерение тока – 0…99,9 А

• Основная погрешность измерений напряжения, не хуже ±1 ед. младшего разряда

• Основная погрешность измерений тока, не хуже ±2 ед. младшего разряда

• Подсветка индикаторов; красного цвета для напряжения и зелёного – для тока

• Корпус шириной 3 модуля (54мм)



НАЗНАЧЕНИЕ ВОЛЬТАМПЕРМЕТРА

 Цифровой промышленный вольтамперметр ВАР-М01 (далее вольтамперметр) предназначен для технологического контроля величины напряжения и тока в электрических цепях переменного тока, как в промышленных зонах, так и сферах ЖКХ, бытовом секторе, прочих объектах народного хозяйства. Может применяться в составе систем автоматизированного контроля и управления технологическими процессами в качестве основного или дополнительного индикатора на передвижных и стационарных объектах. Является средством контроля. Периодической поверке не подлежит.



КОНСТРУКЦИЯ ВОЛЬТАМПЕРМЕТРА

 Вольтамперметр выпускается в пластмассовом корпусе с передним присоединением. Крепление осуществляется на монтажную рейку – DIN шириной 35 мм (ГОСТ Р МЭК 60715 – 2003). Конструкция клемм обеспечивает зажим проводов сечением от 0,5 до 4 мм² (От 20 до 10 AWG). На лицевой панели прибора расположены цифровые индикаторы отображающие величину напряжения и тока. Индикаторы имеют высокую яркость свечения, обеспечивающую считывание информации при любой освещённости.



УСЛОВИЯ ЭКСПЛУАТАЦИИ ВОЛЬТАМПЕРМЕТРА

 Окружающая среда – взрывобезопасная, не содержащая пыли в количестве, нарушающем работу прибора, а также агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию. Вибрация мест крепления реле с частотой от 1 до 100Гц при ускорении до 9,8м/с². Реле устойчиво к воздействию помех степени жёсткости 3 в соответствии с требованиям ГОСТ Р 51317.4.1 – 2000, ГОСТ Р 51317.4.4 – 99, ГОСТ Р 51317.4.5 – 99. Конденсация влаги на поверхности изделия не допускается.



РАБОТА ВОЛЬТАМПЕРМЕТРА

 Вольтамперметр не требует оперативного питания и подключается непосредственно в измеряемую цепь (клеммы 1 и 2). Ток измеряется бесконтактным способом, с помощью встроенного трансформатора тока. Проводник с измеряемым током пропускается сквозь отверстие в корпусе сверху вниз.



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВОЛЬТАМПЕРМЕТРА ВАР-М01

Измерительная цепь, она же питание		клеммы 1-2
Диапазон измеряемого напряжения	В	АС100. ..450
Частота измеряемого напряжения	Гц	45…70
Измерение тока		Встроенный трансформатор тока Диаметр отверстия для провода – 10,5 мм
Диапазон измеряемого тока	А	0…99,9
Основная погрешность измерений напряжения, не хуже		±1 ед. младшего разряда
Основная погрешность измерений тока, не хуже		±2 ед. младшего разряда
Потребляемая мощность, активная, не хуже	Вт	1,0
Потребляемая мощность, реактивная (емкостной характер), не более	ВА	18,0*
Степень защиты (по корпусу/по клеммам)		IP40/IP20
Диапазон рабочих температур	0С	-25…+55 (УХЛ4)
Температура хранения	0С	-40. ..+70
Относительная влажность воздуха	%	до 80 при 250С
Рабочее положение в пространстве		произвольное
Режим работы		непрерывный
Габаритные размеры	мм	54х80х64
Масса	кг	0,12
Средний срок службы, не менее	лет	8
Средняя наработка на отказ, не менее	ч	50000
* – Бытовые счётчики электроэнергии реактивную мощность не учитывают



СХЕМА ПОДКЛЮЧЕНИЯ



ГАБАРИТНЫЕ РАЗМЕРЫ ВОЛЬТАМПЕРМЕТРА



Ksiman: Обзор Меандр ВАР-М01-08 – CS-CS.

Net: Лаборатория Электрошамана

ВНИМАНИЕ! Данный обзор публикуется с разрешения пользователя Ksiman (профиль на MySKU). Большое ему спасибо за этот обзор, потому что он смог подметить много важных деталей и поставить много опытов! Весь текст далее, кроме этого объявления, принадлежит ему и скопирован с сайта MySKU, где и находится оригинал этого обзора. Пользователь Ksiman зареган и у меня на блоге, поэтому если он увидит эти комментарии — то может ответить и тут тоже.

Цена: 1850р + доставка СДЭК 170р (на момент покупки). Перейти в магазин. Прежде всего, поздравляю всех с наступившим Новым Годом. Интересно, насколько российская электроника отличается от китайской? Попробуем это выяснить — рискнул приобрести на пробу отечественный электронный сетевой однофазный вольтамперметр и реле защиты от перенапряжения.
В этом обзоре расскажу о показометре, а реле будет позже.

Данный вольтамперметр устанавливается в силовом распределительном щите на ДИН рейку и отображает текущие параметры напряжения сети и потребляемого тока. Прибор не первой необходимости, но если качество электроснабжения хромает по фазам — может оказаться полезным.

Примечание от CS. Я его ставлю по умолчанию во всех щитах на вводе. Он ещё годится в тех случаях, когда у нас трёхфазный ввод: там удобно смотреть, какие фазы как нагружены и, если из-за перегрузки по фазам (или фазе) вышибает вводной автомат — то можно это дело при помощи ВАРов отследить. А также я его ставлю на резервные вводы — генератора, инвертора, чтобы и показывать что они включены и смотреть потребление тока по ним.

Товарная накладная:

Меандр ВАР-М01-08 (by Ksiman)

Изготовитель — фирма Меандр из Санкт-Петербурга. http://meandr.ru/voltmetr-ampermetr-var-m01-08, Паспорт. Делают они множество различной электроавтоматики бытового и промышленного назначения.

Продаётся измеритель в фирменной коробочке:

Меандр ВАР-М01-08 (by Ksiman)

Внутри прибор и инструкция на русском языке:

Меандр ВАР-М01-08 (by Ksiman)

Виды со всех сторон:

Меандр ВАР-М01-08 (by Ksiman)

Меандр ВАР-М01-08 (by Ksiman)

На корпусе помимо основных характеристик нарисован логотип производителя — улыбающийся полосатый енот

Меандр ВАР-М01-08 (by Ksiman)

Меандр ВАР-М01-08 (by Ksiman)

Меандр ВАР-М01-08 (by Ksiman)

Меандр ВАР-М01-08 (by Ksiman)

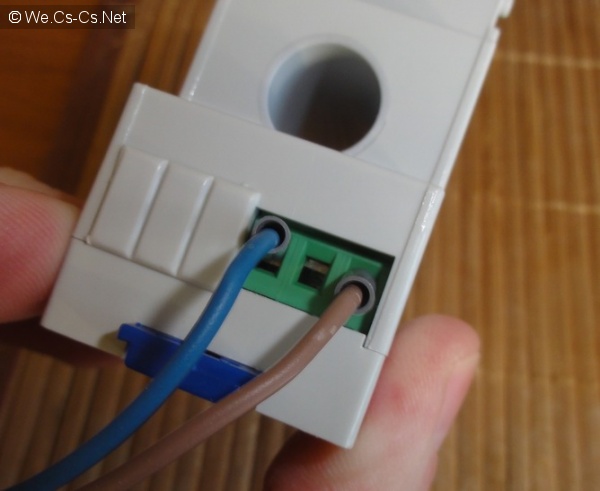

Внутренний диаметр трубочки для провода измерения тока 13,8мм:

Меандр ВАР-М01-08 (by Ksiman)

Это позволяет легко просовывать провод до 35кв мм вместе со штыревым наконечником. Максимальное сечение пролезаемого проводочка — 50кв мм:

Меандр ВАР-М01-08 (by Ksiman)

Устанавливается измеритель на ДИН рейку в электрическом щите, габариты — 2 модуля (35мм). Надписи на корпусе сделаны не стираемыми (лазерной гравировкой). Окна индикаторов защищает транспортировочная плёнка, которая удаляется после установки прибора:

Меандр ВАР-М01-08 (by Ksiman)

Спецификация производителя:

• Измерение среднеквадратичных значений напряжений и токов (True RMS)
• Измерение мощности потребляемой нагрузкой от 0,2 до 16 кВА
• Питание от контролируемого напряжения
• Измерение напряжения — АС20…450В
• Рабочий диапазон частот — от 45 до 65 Гц или 400 Гц (по исполнениям)
• Бесконтактное измерение тока — 0,5…63 А
• Основная погрешность измерений напряжения, не хуже 1% ±1 ед. младшего разряда
• Основная погрешность измерений тока, не хуже 2% ±2 ед. младшего разряда
• Корпус шириной 2 модуля (35мм)

Заявленные возможности измерителя впечатляют, что-то не припоминаю, чтобы ещё какой-либо электронный вольтметр мог измерять сетевое напряжение от 20В до 450В при питании от этой-же сети. Фактически, прибор можно подключать не только на фазное напряжение 230В, но и на линейное 400В. Само собой, прибор можно подключать к сетям пониженных напряжений 24, 27, 40, 60, 80, 110В. Измерение тока до 63А производится встроенным токовым трансформатором.

Помимо напряжения и тока, измеритель может отображать полную проходящую мощность в кВА, минимальное и максимальное значение напряжения и число отключений с момента последнего сброса. Полное описание можно почитать на сайте изготовителя. Индикаторы напряжения и тока трёхразрядные, оба красного цвета.

Ранее эти приборы выпускались со светлой лицевой панелью и зелёным индикатором тока, что на мой взгляд выглядит симпатичнее.

Меандр ВАР-М01-08 (by Ksiman)

Не разобрать это интересное устройство я не смог 🙂 Гарантийная голограмма процессу не помешала.

Меандр ВАР-М01-08 (by Ksiman)

Вначале необходимо снять пластину, закрывающую индикатор:

Меандр ВАР-М01-08 (by Ksiman)

Снять индикатор:

Меандр ВАР-М01-08 (by Ksiman)

Меандр ВАР-М01-08 (by Ksiman)

Снять основание с платой (на защёлках):

Меандр ВАР-М01-08 (by Ksiman)

Вынуть плату (на защёлках) и при желании вынуть защитную трубочку с токовым трансформатором. Трубочка и сам трансформатор дополнительно слегка закреплены клеем, чтобы внутри не болтались.

Меандр ВАР-М01-08 (by Ksiman)

Меандр ВАР-М01-08 (by Ksiman)

Все соединения разъёмные.

Меандр ВАР-М01-08 (by Ksiman)

Конструкция получается трёхэтажная:

• основная плата
• токовый трансформатор на пластиковой трубочке
• пассивная плата индикации с кнопкой

Меандр ВАР-М01-08 (by Ksiman)

Меандр ВАР-М01-08 (by Ksiman)

Меандр ВАР-М01-08 (by Ksiman)

В целом, качество изготовления на приличном уровне, придраться не к чему.

Срисовал схему с печати для проверки корректности схемотехники. Надеюсь производитель не будет против. Мелкие косяки там всё-же есть, но о них позже.

Меандр ВАР-М01-08 (by Ksiman)

Не стану скрывать, схемотехника порадовала — разработчики фирмы умеют думать в правильном направлении.

Ничего лишнего, всё стоит по делу, итак:

• Дроссели L1 и L2 совместно с варистором U2 на 680В, повышают помехозащищённость и стойкость измерителя к ВЧ помехам и импульсным перенапряжениям.
• На высоковольтном полевике VT1 STD1NK80Z-1 собран последовательный линейный регулятор напряжения на уровне 170В для питания последующего токового драйвера на 20мА HV9921. Драйвер работает на параметрический стабилизатор напряжения на базе стабилитрона 5,6В. Далее, это напряжение идёт на интегральный микромощный low drop стабилизатор напряжения 3,3В LP2950.
• Всего, в цепи питания измерителя стоят последовательно четыре различных стабилизатора! Теперь понятно, почему измеритель может нормально работать в таком широком диапазоне питающего напряжения.
• Контроллер PIC24F16KA101-I/SO (ADC 10bit 500ksps), для расширения выходов на индикацию добавлен сдвиговый регистр 74HC164D.
• Два красных трёхразрядных индикатора отображают измеренное значение напряжения и тока. Незначащие нули гасятся, индикация естественно динамическая.
• Измерительная цепь напряжения — резистивный делитель 1:220
• Измерительная цепь тока — токовый трансформатор 1:320 с нагрузочными резисторами 2,55 Ом. Начальное смещение +1,65В на измерительном входе контроля тока позволяет анализировать обе полуволны тока. Омическое сопротивление вторичной обмотки токового трансформатора 10 Ом.

Т.к. заявлен True RMS, контроллер за период полуволны должен многократно считывать значения напряжения и тока, затем математически вычислять и отображать истинные значения. Гальваническая развязка схемы отсутствует, но она тут и не требуется. Входы контроля напряжения А1 и А2 абсолютно равнозначны, подключать можно как угодно, максимальное сечение провода 2,5кв.мм. Потребляемая мощность прибора по цепи питания и контроля напряжения всего 0,2Вт. По цепи контроля тока, потребляемую мощность измерить затруднительно, но вряд-ли она превышает 1Вт на максимальном токе.

Мелкие придирки к схемотехнике:

1. При максимальном питающем напряжении 450В на резисторе R1 амплитуда напряжения достигает величины 450*1,41-170=464В, что значительно превышает спецификации производителей SMD резисторов. Резисторы SMD 1206 имеют максимально допустимое рабочее напряжение всего 200В и мощность 0,25Вт (информация от Yageo)
   RC1206.pdf. Этот резистор необходимо было разделить на 2 последовательно соединённых резистора для устранения его перегрузки по напряжению и разгрузки по мощности.
2. Резисторы R10 R14 лучше было-бы составить из трёх последовательно соединённых резисторов с той-же целью.
3. Нагрузку токового трансформатора R16 R17 желательно зашунтировать парой встречно подключенных диодов (например RS1M) для защиты самих резисторов и пина контроллера от импульсов проходящего тока свыше 500А.

п.1 и 2 критичны при питании измерителя напряжением свыше 280В (линейное подключение). п.3 критичен в сетях с высоким ожидаемым ТКЗ (током короткого замыкания).

В своём приборе исправил только первый косячок (R1), остальные не так критичны. Последовательно с R1 подключил такой-же резистор:

Меандр ВАР-М01-08 (by Ksiman)

Повышение суммарного сопротивления резисторов на работу схемы не влияет.

Заявленные характеристики — это одно, а как оно в реальности? Для проверки собрал на коленке тестовый стендик на базе ЛАТР TDGC2-0.5K (0-250В 2А), трансформатора 220/380В для вольтодобавки и нагрузочного трансформатора (от контактного сварочника).

Измерительные приборы:

• HoldPeak HP-890CN
• Mastech MS2109A
• Mastech MS2101

Проверка измерения напряжения 0-460В. Собираю нехитрый стенд по этой схеме.

Меандр ВАР-М01-08 (by Ksiman)

Когда входное напряжение меньше 20В и больше 450В, индикатор напряжения начинает мигать, показывая недопустимый уровень. Напряжение от 20В до 460В индикатор измерял точно. Больше 460В подавать не стал, т.к. защитный варистор по питанию может сработать и вывести прибор из строя.

Сравнительные результаты проверки:

Меандр ВАР-М01-08 (by Ksiman)

Проверка типа измерителя True RMS. Проще всего это проверить — подать на прибор несинусоидальное напряжение и сравнить показания с True RMS вольтметром. Собираю стенд по этой схеме:

Меандр ВАР-М01-08 (by Ksiman)

В качестве нагрузки — паяльник 100Вт. HoldPeak HP-890CN — ВАР:

• 50В — 70В (ВАР мерцает)
• 60В — 77В (ВАР мерцает)
• 70В — 82В (ВАР мерцает)
• 80В — 86В (ВАР мерцает)
• 90В — 90В
• 100В — 100В
• 150В — 150В
• 220В — 220В

При напряжении ниже 90В, индикатор ВАР быстро мерцает и кажет некорректное значение напряжения. Это связано с малой ёмкостью накопительного конденсатора — напряжение на нём успевает проваливаться ниже 20В и питание контроллера не может стабилизироваться на уровне 3,3В. К счастью, в реальной сети такое сильное искажение синусоидального напряжения не встречается. True RMS в приборе реально есть.

Ради интереса, дополнительно, проверил возможность корректно измерять постоянное напряжение. Собираю стенд по этой схеме:

Меандр ВАР-М01-08 (by Ksiman)

Меандр ВАР-М01-08 (by Ksiman)

Итог — никаких аномалий не обнаружено, прибор абсолютно нормально измеряет постоянное напряжение любой полярности по модулю (без учёта знака). Т.е. он дополнительно нормально измеряет DC20-450V. Очевидно, это заслуга наличия True RMS (некритичность к форме сигнала). Обратите внимание, что постоянный ток измерять прибор не может принципиально из-за наличия токового трансформатора.

Проверка измерения тока 0-100А. Собираю стенд по этой схеме:

Меандр ВАР-М01-08 (by Ksiman)

Ток измеряю клещами Mastech MS2109A и MS2101

Меандр ВАР-М01-08 (by Ksiman)

Клещи — ВАР:

• 0А — 0А
• 1А — 1А
• 5А — 5,0А
• 10А — 9,9А
• 20А — 19,8А
• 30А — 29,7А
• 40А — 39,5А
• 50А — 49,3А
• 60А — 59,1А
• 70А — 68,7А
• 80А — 78,0А
• 90А — 85,2А
• 100А — 90,5А

Ток начинает измерять начиная с 0,2А. На токах свыше 80А, токовый трансформатор начинает потихоньку насыщаться и гудеть, показания занижаются сверх допуска. Это вполне нормально, т.к. производитель заявляет корректное измерение тока только до 63А. Ток свыше 60А подавал кратковременно, чтобы не допустить тепловую перегрузку токового трансформатора.

Дополнительно проверил, как прибор выдерживает кратковременные токовые перегрузки при аварии сети (режим короткого замыкания). Просто не хотелось бы менять прибор после замыкания от сгоревшей лампочки. Для проверки кратковременно пропускал через него ток свыше 100А. Индикация таких больших токов естественно некорректная, например вместо 200А кажет что-то вроде 3,5А.

На токе 600А (измерял Mastech MS2101), происходит аварийный сброс контроллера. Очевидно это связано с перегрузкой по напряжению входа контроллера цепи измерения тока. После снятия тока, нормальная работоспособность восстанавливается.
Ток свыше 1000А подавать не стал — в бытовой сети таких токов почти не бывает, да и спалить прибор в планы не входило.

Отображаемая мощность рассчитывается контроллером методом перемножения напряжения на ток без учёта фазового сдвига. Обратите внимание, что это не Ватты, а ВольтАмперы, т. е. мощность не потребляемая, а полная.

После тестирования, измеритель отправился в щит, где и будет работать в дальнейшем.

Меандр ВАР-М01-08 (by Ksiman)

Меандр ВАР-М01-08 (by Ksiman)

Меандр ВАР-М01-08 (by Ksiman)

Высокую стоимость по сравнению с китайскими измерителями такого типа недостатком не считаю, можете меня попробовать закидать тапками (ранее его тестировал — он не идёт ни в какое сравнение с обозреваемым прибором). Лично мне данный прибор понравился и могу с чистой совестью его рекомендовать.

Вывод: хорошую вещь не обязательно искать за тридевять земель — оглянитесь вокруг.

Меандр ВАР-М01-08 (by Ksiman)

Меандр ВАР-М01-08 (by Ksiman)

Примечание от CS. Единственная особенность этих ВАР-ов — это непрочная защёлка на DIN-рейку. Почему-то у УЗМ защёлка очень прочная и держит прибор хорошо, а вот ВАры, если пропихивать через них провод на 10..16 квадратов, слетают с рейки, особенно если рейка ABBшная из толстого металла от системы CombiLine. В остальном нареканий по ВАРам нет. Моя статистика: куплено 88 штук за всё время выпуска, проблем не было ни с одним. Клеммы для подключения проводов нормальные, ни разу не срывались.

Вольтметр/Амперметр ВАР-М01 63А/450В УХЛ4 узкий корпус (стандарт) 4680019912226 Меандр

Цифровой вольтамперметр ВАР-М01 (далее устройство) предназначен дфля контроля текущего значения напряжения питания и тока нагрузки в электрических цепях переменного тока. Может применяться в составе систем автоматизированного контроля и управления технологическими процессами в качестве основного или дополнительного индикатора

ПРИНЦИП РАБОТЫ УСТРОЙСТВА

Питание устройства осуществляется от контролируемой цепи. При подаче питания, если напряжение питания находится в диапазоне от 20 до 450 В, то на цифровом индикаторе осуществляется отображение текущего значения величины напряжения питания, а так же текущего значения тока. Ток измеряется бесконтактным способом, при помощи встроенного трансформатора тока. Устройство имеет функцию памяти минимального и максимального значений напряжения сети, а так же количества отключений питания с момента последнего сброса. Отображение соответствующей информации осуществляется по нажатию кнопки управления на лицевой стороне Устройства. 1-е нажатие – отображение максимального значения напряжения сети. 2-е нажатие – отображение минимального значения напряжения сети. 3-е нажатие – разница между зарегистрированными минимальным и максимальным значениями напряжения сети. 4-е нажатие – отображение количества отключений питания. Сброс значений осуществляется зажатием кнопки переключения на время более чем 5 секунд. Возврат к отображению значения напряжения сети происходит автоматически, при отсутствии нажатий на кнопку управления в течении 5 секунд. Устройство имеет возможность отображения текущего значения потребляемой мощности. Переключение отображения значений напряжения сети и потребляемого тока или текущего значения потребляемой мощности осуществляется двийным нажатием на кнопку управления.

ОСНОВНЫЕ ОСОБЕННОСТИ

Не требует оперативного питания;
Диапазон измерения напряжения – АС20…450В;
Класс точности 1,0;
Наличие памяти событий; максимального и минимального напряжений, и количества отключений.
Бесконтактное измерение тока 0,5…63А;
КОНСТРУКЦИЯ УСТРОЙСТВА

Устройство выпускается в унифицированном пластмассовом корпусе с передним присоединением проводов. Крепление осуществляется на монтажную DIN-рейку шириной 35 мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки устройства на ровную поверхность, фиксаторы замков необходимо переставить в крайние отверстия, расположенные на тыльной стороне корпуса. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5 мм2. На лицевой панели устройства расположены 2 трехразрядных индикатора и кнопка управления Устройством.

УСЛОВИЯ ЭКСПЛУАТАЦИИ

Устройство обеспечивает заданные режимы функционирования при соблюдении следующих условий:

Окружающая среда – взрывобезопасная, не содержащая пыли в количестве, нарушающем работу устройства, а также агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию;
Допускается вибрация мест крепления с частотой от 1 до 100Гц с ускорением не более 9,8 м/с2;
Отсутствие электромагнитных полей, создаваемых проводом с импульсным током амплитудой более 100А, расположенным на расстоянии менее 10 мм от корпуса устройства;

Вольтметр/Амперметр ВАР-М01-083 АС20-450В УХЛ4 Меандр ВАР-М01-083 АС20-450В УХЛ4

Измеряет напряжение и силу тока в электрических цепях переменного тока. Может применяться в составе систем автоматизированного контроля.  Периодическая поверка не требуется. Вольтамперметр выполнен в пластиковом корпусе, шириной 2 модуля с передним расположением клемм (под провод до 2,5мм2).

• Питание от контролируемой сети

• Бесконтактный способ измерения параметров

• Цифровые индикаторы с высокой яркостью

• Установка на DIN рейку (35 мм.) или на любую ровную поверхность (с помощью шурупов).

Как подключить вольтамперметр?

• Вольтамперметр питается непосредственно от измеряемой цепи (клеммы А1 и А2 – см. схему).
• Измерение проходит бесконтактным способом, с помощью встроенного трансформатора.
• Проводник с измеряемым током пропускается сквозь отверстие в корпусе (сверху вниз или снизу вверх).

Как посмотреть показания?

Для просмотра информации на дисплее нажмите кнопку:

•  1-е нажатие – Umax с момента последнего сброса
•  2-е нажатие – Umin с момента последнего сброса
•  3-е нажатие – количество отключений сетевого напряжения с момента последнего сброса
•  Удержание кнопки в течении 5 с. –  сброс.
•  По двойному клику – индикация потребляемой мощности
•  По повторному двойному клику кнопкой – индикация напряжения и тока.

ВНИМАНИЕ: При отсутствии тока нагрузки возможны не нулевые показания тока (до 0,6А) и мощности (до 0,1Вт).

Технические параметры

• Измерение среднеквадратичных значений напряжений и токов (True RMS)
• Измерение мощности и потребляемой нагрузки
• Питание от контролируемого напряжения
• Измерение напряжения – АС20…450В
• Рабочий диапазон частот – от 45 до 70Гц
• Бесконтактное измерение тока – 0,5…63А
• Основная погрешность измерений напряжения, не больше ±1 ед. младшего разряда
• Основная погрешность измерений тока, не больше ±2 ед. младшего разряда
• Корпус шириной 2 модуля (35мм)

Схема с размерами



Повышение степени защиты вольтамперметра до IP40

Вольтметр/Амперметр ВАР-М01-083 АС20-450В УХЛ4 Меандр
Изображения и характеристики данного товара, в том числе цвет, могут отличаться от реального внешнего вида. Комплектация и габариты товара могут быть изменены производителем без предварительного уведомления. Описание на данной странице не является публичной офертой.

Вольтметр/Амперметр ВАР-М01-083 АС20-450В УХЛ4 Меандр — цена, фото, технические характеристики. Для того, чтобы купить Вольтметр/Амперметр ВАР-М01-083 АС20-450В УХЛ4 Меандр в интернет-магазине prestig.ru, нажмите кнопку “В КОРЗИНУ” и оформите заказ, это займет не больше 3 минут. Для того чтобы купить Вольтметр/Амперметр ВАР-М01-083 АС20-450В УХЛ4 Меандр оптом, свяжитесь с нашим оптовым отделом по телефону +7 (495) 664-64-28

• в наличии Щелковская. Пункт самовывоза
• ожидается Щелковская. Магазин
• ожидается Удаленный склад (доставка +2 дня)

Вольтметр/амперметр ВАР-М01-08 АС20-450В УХЛ4 Меандр, цена

Описание вольтметра/амперметра ВАР-М01-08 АС20-450В УХЛ4 Меандр

Цифровой вольтамперметр ВАР-М01-08 предназначен для технологического контроля величины напряжения и тока в электрических цепях переменного тока, как в промышленных зонах, так и сферах ЖКХ, бытовом секторе, прочих объектах народного хозяйства. Может применяться в составе систем автоматизированного контроля и управления технологическими процессами в качестве основного или дополнительного индикатора на передвижных и стационарных объектах.

Производитель оставляет за собой право изменять страну производства, характеристики товара, его внешний вид и комплектность без предварительного уведомления продавца. Уточняйте информацию у менеджеров!

1. Способы доставки

	до 100 кг	до 300 кг	до 500 кг**	Постаматы и ПВЗ  PickPoint
Москва	390 руб	500 руб	900 руб	200 руб
МО, область	390 руб*	500 руб*	900 руб*	200 руб
Регионы, РФ				450 руб
Самовывоз	Выдача товара до 20:00, Раменский район, Михайловская слобода, Старорязанская улица, д. 4. (при оплате – резерв товара) Пункт выдачи по адресу: Москва, Рязанский проспект, д.79 (пн-вс с 09:00 до 20:00)

* каждый 1 км за МКАД дополнительно 30 руб

** полная информация по доставке крупногабаритных грузов смотрите в разделе Доставка и оплата

2. Способы оплаты

      Банковской картой онлайн на сайте             ЮMoney (Я.Деньги)

     Наличными курьеру                                                    QIWI кошелек

     Сбербанк-онлайн                                                           WebMoney

     Безналичный расчет

Вы можете вернуть товар, если был обнаружен производственный брак, дефекты и прочие повреждения. Срок возврата осуществляется в течение 14 дней с даты покупки товара.

Возврат товара осуществляется в полном соответствии с законодательством РФ, включая Закон о Правах Потребителя.

Подробная информация о возратах и обмене

jpoD13071 1829.

.1853

% PDF-1.4 % 1 0 объект > эндобдж 6 0 obj > эндобдж 2 0 obj > эндобдж 3 0 obj > транслировать application / pdf

jpoD13071 1829..1853

2014-07-03T11: 00: 12 + 05: 30Arbortext Advanced Print Publisher 9.1.510 / W Unicode2014-07-03T11: 48: 07 + 05: 302014-07-03T11: 48: 07 + 05: 30Acrobat Distiller 10.1.8 (Windows) uuid: 0bac438c-7b94-4252-9899-96788591a81cuuid: b311d981-9c94-4f53-992b-8fbd5012d4ae конечный поток эндобдж 4 0 obj > эндобдж 5 0 obj > эндобдж 7 0 объект > эндобдж 8 0 объект > эндобдж 9 0 объект > эндобдж 10 0 obj > эндобдж 11 0 объект > эндобдж 12 0 объект ] / Имена [39 0 R 40 0 ​​R 41 0 R 42 0 R 43 0 R 44 0 Прав 45 0 Прав 46 0 Прав 47 0 Прав 48 0 Прав 49 0 правый 50 0 правый 51 0 правый 52 0 правый 53 0 правый 54 0 Прав 55 0 Прав 56 0 Прав 57 0 Прав 58 0 Прав 59 0 Прав 60 0 Прав 61 0 Прав 62 0 Прав 63 0 Прав 64 0 Прав 65 0 Прав 66 0 Прав 67 0 Прав 68 0 Прав 69 0 R 70 0 R 71 0 R 72 0 R 73 0 R 74 0 Прав 75 ​​0 Прав 76 0 Прав 77 0 Прав 78 0 Прав 79 0 R 80 0 R 81 0 R 82 0 R 83 0 R 84 0 Прав 85 0 Прав 86 0 Прав 87 0 Прав 88 0 Прав 89 0 R 90 0 R 91 0 R 92 0 R 93 0 R 94 0 Прав 95 0 Прав 96 0 Прав 97 0 Прав 98 0 Прав 99 0 R 100 0 R 101 0 R 102 0 R] >> эндобдж 13 0 объект ] / Имена [103 0 R 104 0 R 105 0 R 106 0 R 107 0 R 108 0 R 109 0 R 110 0 R 111 0 R 112 0 R 113 0 правый 114 0 правый 115 0 правый 116 0 правый 117 0 правый 118 0 R 119 0 R 120 0 R 121 0 R] >> эндобдж 14 0 объект > эндобдж 15 0 объект > эндобдж 16 0 объект > эндобдж 17 0 объект > эндобдж 18 0 объект > эндобдж 19 0 объект > эндобдж 20 0 объект > эндобдж 21 0 объект > эндобдж 22 0 объект > эндобдж 23 0 объект > эндобдж 24 0 объект > эндобдж 25 0 объект > эндобдж 26 0 объект > эндобдж 27 0 объект > эндобдж 28 0 объект > эндобдж 29 0 объект > эндобдж 30 0 объект > эндобдж 31 0 объект > эндобдж 32 0 объект > эндобдж 33 0 объект > эндобдж 34 0 объект > эндобдж 35 0 объект > эндобдж 36 0 объект > эндобдж 37 0 объект > эндобдж 38 0 объект > эндобдж 39 0 объект > эндобдж 40 0 объект > эндобдж 41 0 объект > эндобдж 42 0 объект > эндобдж 43 0 объект > эндобдж 44 0 объект > эндобдж 45 0 объект > эндобдж 46 0 объект > эндобдж 47 0 объект > эндобдж 48 0 объект > эндобдж 49 0 объект > эндобдж 50 0 объект > эндобдж 51 0 объект > эндобдж 52 0 объект > эндобдж 53 0 объект > эндобдж 54 0 объект > эндобдж 55 0 объект > эндобдж 56 0 объект > эндобдж 57 0 объект > эндобдж 58 0 объект > эндобдж 59 0 объект > эндобдж 60 0 объект > эндобдж 61 0 объект > эндобдж 62 0 объект > эндобдж 63 0 объект > эндобдж 64 0 объект > эндобдж 65 0 объект > эндобдж 66 0 объект > эндобдж 67 0 объект > эндобдж 68 0 объект > эндобдж 69 0 объект > эндобдж 70 0 объект > эндобдж 71 0 объект > эндобдж 72 0 объект > эндобдж 73 0 объект > эндобдж 74 0 объект > эндобдж 75 0 объект > эндобдж 76 0 объект > эндобдж 77 0 объект > эндобдж 78 0 объект > эндобдж 79 0 объект > эндобдж 80 0 объект > эндобдж 81 0 объект > эндобдж 82 0 объект > эндобдж 83 0 объект > эндобдж 84 0 объект > эндобдж 85 0 объект > эндобдж 86 0 объект > эндобдж 87 0 объект > эндобдж 88 0 объект > эндобдж 89 0 объект > эндобдж 90 0 объект > эндобдж 91 0 объект > эндобдж 92 0 объект > эндобдж 93 0 объект > эндобдж 94 0 объект > эндобдж 95 0 объект > эндобдж 96 0 объект > эндобдж 97 0 объект > эндобдж 98 0 объект > эндобдж 99 0 объект > эндобдж 100 0 объект > эндобдж 101 0 объект > эндобдж 102 0 объект > эндобдж 103 0 объект > эндобдж 104 0 объект > эндобдж 105 0 объект > эндобдж 106 0 объект > эндобдж 107 0 объект > эндобдж 108 0 объект > эндобдж 109 0 объект > эндобдж 110 0 объект > эндобдж 111 0 объект > эндобдж 112 0 объект > эндобдж 113 0 объект > эндобдж 114 0 объект > эндобдж 115 0 объект > эндобдж 116 0 объект > эндобдж 117 0 объект > эндобдж 118 0 объект > эндобдж 119 0 объект > эндобдж 120 0 объект > эндобдж 121 0 объект > эндобдж 122 0 объект / Rect [247. 408 211,748 278,929 221,216] / Подтип / Ссылка / Тип / Аннотация >> эндобдж 123 0 объект / Rect [51,817 199,786 94,847 209,253] / Подтип / Ссылка / Тип / Аннотация >> эндобдж 124 0 объект / Rect [459.212 205.795 518.06 215.263] / Подтип / Ссылка / Тип / Аннотация >> эндобдж 125 0 объект / Rect [290,891 193,833 309,827 203,301] / Подтип / Ссылка / Тип / Аннотация >> эндобдж 126 0 объект / Rect [386,646 169,909 448,838 179,376] / Подтип / Ссылка / Тип / Аннотация >> эндобдж 127 0 объект / Rect [435,401 98,192 518,06 107,66] / Подтип / Ссылка / Тип / Аннотация >> эндобдж 128 0 объект / Rect [290.891 86,23 309,43 95,698] / Подтип / Ссылка / Тип / Аннотация >> эндобдж 129 0 объект / Rect [466.639 74.268 518.06 83.735] / Подтип / Ссылка / Тип / Аннотация >> эндобдж 130 0 объект / Rect [290.891 62.306 348.094 71.773] / Подтип / Ссылка / Тип / Аннотация >> эндобдж 131 0 объект > / Граница [0 0 0] / Rect [78,406 62,646 171,779 70,583] / Подтип / Ссылка / Тип / Аннотация >> эндобдж 132 0 объект > транслировать x +

(PDF) Макроэкономические последствия отраслевых потрясений в Германии, Великобритании и США: подход VAR-GARCH-M

МАКРОЭКОНОМИЧЕСКИЕ ВЛИЯНИЯ ОТРАСЛЕВЫХ ШОКОВ В ГЕРМАНИИ, США. К. И., США 85

Касс, Р.Е. и Raftery A.E. (1995). Байесовские факторы. Журнал Американской статистической ассоциации,

90, 773–795.

Куп, Г., Перасан, Х. и Поттер, С. (1996). Анализ импульсной характеристики в нелинейных многомерных моделях

. Журнал эконометрики, 74, 119–148.

Куп, Г. и Поттер, С.М. (1999). Факторы Байя и нелинейность: данные серии

по экономическому времени. Journal of Econometrics, 88, 251–281.

Лилиен, Д.Х. (1982а). Отраслевые сдвиги и циклическая безработица. Журнал политической экономии, 90,

777–793.

Lilien, D.M. (1982b). Отраслевая модель бизнес-цикла. Рабочий документ MRG № 8231.

Университет Южной Калифорнии.

Литтерман, Р. Б. (1986). Статистический подход к экономическому прогнозированию. Journal of Business and

Economic Statistics, 4, 1–24.

Лунгани П. (1991). Структурная безработица и государственная политика в Великобритании между двумя мировыми войнами. Журнал

Monetary Economics, 28, 149–159.

Loungani, P., Oyer, H.E. и Раш, М. (1993). Отраслевые сдвиги теории безработицы в Великобритании после Второй мировой войны

. Отдел международных финансов Федерального резервного банка управляющих.

Миллс Т.К., Пеллони Г. и Зервойанни А. (1996). Циклическая безработица и отраслевые сдвиги:

Дальнейшие проверки гипотезы Лилиена для британских экономических писем, 52, 294–304.

Mills, T.C., Пеллони, Г. и Зервойанни, А. (1997). Колебания безработицы в Великобритании: 1958–

1992. Applied Economics Letters, 4, 253–255.

Ottersten, E.K. (1993). Отраслевые шоки и структурная безработица: эмпирический анализ.

European Economic Review, 37, 115–133.

Ottersten, E.K. (1994). Отраслевые сдвиги в занятости и безработица. Труда, 8, 377–394.

Пеллони, Г. (1992). Отраслевые сдвиги и колебания безработицы в Великобритании Dynamics, 9/92, IDSE.

Пеллони, Г. и Поласек, В. (1999). Межотраслевое перераспределение рабочей силы и нестабильность занятости:

Байесовский анализ с использованием модели VAR-GARCH-M. Документы для обсуждения по экономике, 99/4,

Йоркский университет.

Пуарье, Д.Дж. (1995). Промежуточная статистика и эконометрика. Сравнительный подход. MIT

Press, Кембридж, Массачусетс.

Polasek, W. et al. (2000). Пакет BASEL, версия 2.0. Базельский университет.

Polasek, W.и Рен, Л. (1998). Выбор модели для моделей VAR-GARCH с использованием пакета BASEL

. Институт статистики и эконометрики Базельского университета.

Самсон, Л. (1990). Отраслевые сдвиги и совокупная безработица: дополнительные эмпирические данные.

Прикладная экономика, 22, 331–346.

Schettkat, R. (1992). Динамика рынка труда при реструктуризации экономики: США

и Германия в переходный период. Прегер, Нью-Йорк.

Серрано, C.G.и Джимено, Дж. Ф. (1999). Перераспределение рабочей силы, потоки рабочей силы и рынок труда –

Кет-институты: данные Испании. Центр экономической деятельности, Лондонская школа экономики

.

Зиберт, Х. (ред.) (1997). Структурные изменения и гибкость рынка труда: опыт избранных

Экономика ОЭСР. Institut für Weltwirtschaft an der Universität Kiel, Tubingen, Mohr.

Топель Р. и Вайс Л. (1988). Отраслевая неопределенность и безработица, занятость и часы работы

.Бостон, Маленький Браун.

Ван Орс, Дж. К. и Ван дер Так, К. М. (1992). Отраслевые сдвиги, безработица и вакансии: эмпирический анализ Нидерландов

. Economics Letters, 39, 11–116.

ПЕРЕДНЕЕ РАСПОЛОЖЕНИЕ В РАЗВЕТВЛЕНИИ БРАУНОВСКОГО ДВИЖЕНИЯ С РАСПАДОМ МАССЫ на JSTOR

Абстрактный

Мы усиливаем стандартное ветвящееся броуновское движение, добавляя конкурентное взаимодействие между соседними частицами. Неформально, когда частицы конкурируют, локальных ресурсов недостаточно для покрытия энергетической стоимости движения, поэтому массы частиц распадаются.В стандартном BBM мы можем определить смещение фронта в момент времени t как наибольшее расстояние частицы от начала координат. Для модели с массами имеет смысл вместо этого определить смещение фронта как расстояние, на котором локальная плотность массы падает с Θ (1) до o (1). Мы показываем, что можно найти сколь угодно большие времена t, при которых это происходит на расстоянии (t1 / 3) за смещением фронта для стандартного ББМ.

Информация о журнале

Целью «Анналов вероятностей» является публикация вкладов в теорию вероятностей и статистики и их приложения.Акцент делается на важности и интересе; Одной формальной новизны и математической корректности недостаточно. Также уместны авторитетные пояснительные статьи и обзоры бурно развивающихся территорий. Все статьи рецензируются.

Информация об издателе

Целью Института математической статистики (IMS) является содействие развитие и распространение теории и приложений статистики и вероятность. Институт сформирован на встрече заинтересованных лиц. 12 сентября 1935 года в Анн-Арборе, штат Мичиган, вследствие чувства что теория статистики будет продвинута с образованием организации тех, кто особенно интересуется математическими аспектами предмета.Летопись статистики и Анналы вероятности (которые заменяют “Анналы математической статистики”), Статистические Наука и Анналы прикладной вероятности – это научные журналы института. Они и Бюллетень IMS включают официальные журналы института. Институт имеет индивидуальное и организационное членство. Сборы оплачиваются ежегодно и включают подписку на информационный бюллетень организации, Бюллетень IMS. Участники также получают приоритетные цены на все другие публикации IMS.

% PDF-1.4 % 525 0 объект > эндобдж xref 525 252 0000000016 00000 н. 0000006768 00000 н. 0000006977 00000 н. 0000007021 00000 п. 0000007057 00000 н. 0000009411 00000 н. 0000009545 00000 н. 0000009692 00000 п. 0000009826 00000 н. 0000009973 00000 н. 0000010188 00000 п. 0000010336 00000 п. 0000011098 00000 п. 0000011548 00000 п. 0000011836 00000 п. 0000012003 00000 п. 0000012395 00000 п. 0000012809 00000 п. 0000012846 00000 п. 0000012949 00000 п. 0000013153 00000 п. 0000013359 00000 п. 0000013540 00000 п. 0000013730 00000 п. 0000013925 00000 п. 0000033264 00000 п. 0000043598 00000 п. 0000049205 00000 п. 0000054710 00000 п. 0000059568 00000 н. 0000064934 00000 п. 0000065154 00000 п. 0000065342 00000 п. 0000065883 00000 п. 0000066012 00000 п. 0000066195 00000 п. 0000071036 00000 п. 0000081024 00000 п. 0000083717 00000 п. 0000094685 00000 п. 0000101434 00000 н. 0000101831 00000 н. 0000102268 00000 н. 0000106948 00000 н. 0000107202 00000 н. 0000108124 00000 н. 0000108303 00000 п. 0000108647 00000 н. 0000108831 00000 н. 0000109365 00000 н. 0000109485 00000 н. 0000123422 00000 н. 0000123461 00000 н. 0000124139 00000 н. 0000124292 00000 н. 0000124579 00000 п. 0000124727 00000 н. 0000125338 00000 н. 0000125491 00000 н. 0000126075 00000 н. 0000126228 00000 н. 0000126797 00000 н. 0000126950 00000 н. 0000127520 00000 н. 0000127673 00000 н. 0000128235 00000 н. 0000128388 00000 н. 0000128933 00000 н. 0000129086 00000 н. 0000129620 00000 н. 0000129773 00000 н. 0000130315 00000 н. 0000130468 00000 н. 0000130996 00000 н. 0000131149 00000 н. 0000131684 00000 н. 0000131837 00000 н. 0000132354 00000 н. 0000132507 00000 н. 0000133105 00000 н. 0000133258 00000 н. 0000133776 00000 н. 0000133929 00000 н. 0000134449 00000 н. 0000134602 00000 н. 0000135131 00000 н. 0000135284 00000 н. 0000135804 00000 н. 0000135957 00000 н. 0000136482 00000 н. 0000136635 00000 н. 0000137152 00000 н. 0000137305 00000 н. 0000137908 00000 н. 0000138061 00000 н. 0000138213 00000 н. 0000138366 00000 н. 0000138519 00000 н. 0000138672 00000 н. 0000138825 00000 н. 0000138978 00000 н. 0000139130 00000 н. 0000139749 00000 н. 0000139903 00000 н. 0000140056 00000 н. 0000140208 00000 н. 0000140361 00000 п. 0000140514 00000 н. 0000140667 00000 н. 0000140820 00000 н. 0000140973 00000 п. 0000141126 00000 н. 0000141279 00000 п. 0000141432 00000 н. 0000141584 00000 н. 0000141737 00000 н. 0000141890 00000 н. 0000142043 00000 н. 0000142196 00000 н. 0000142349 00000 п. 0000142502 00000 н. 0000142655 00000 н. 0000142808 00000 н. 0000142961 00000 н. 0000143114 00000 п. 0000143266 00000 н. 0000143419 00000 п. 0000143572 00000 н. 0000143725 00000 н. 0000143878 00000 н. 0000144031 00000 н. 0000144183 00000 п. 0000144336 00000 н. 0000144489 00000 н. 0000144641 00000 п. 0000144794 00000 н. 0000144945 00000 н. 0000145097 00000 н. 0000145249 00000 н. 0000145402 00000 н. 0000145555 00000 н. 0000145708 00000 н. 0000145861 00000 н. 0000146014 00000 н. 0000146167 00000 н. 0000146320 00000 н. 0000146473 00000 н. 0000146626 00000 н. 0000146779 00000 п. 0000146932 00000 н. 0000147085 00000 н. 0000147238 00000 п. 0000147391 00000 н. 0000147544 00000 н. 0000147697 00000 н. 0000147849 00000 п. 0000148002 00000 н. 0000148155 00000 н. 0000148306 00000 н. 0000148459 00000 н. 0000148612 00000 н. 0000148765 00000 н. 0000148918 00000 н. 0000149071 00000 н. 0000149224 00000 н. 0000149377 00000 н. 0000149530 00000 н. 0000149683 00000 н. 0000149836 00000 н. 0000149989 00000 н. 0000150142 00000 н. 0000150294 00000 н. 0000150447 00000 н. 0000150600 00000 н. 0000150753 00000 н. 0000150906 00000 н. 0000151059 00000 н. 0000151212 00000 н. 0000151365 00000 н. 0000151518 00000 н. 0000151671 00000 н. 0000151824 00000 н. 0000151977 00000 н. 0000152130 00000 н. 0000152283 00000 н. 0000152435 00000 н. 0000152587 00000 н. 0000153184 00000 н. 0000153337 00000 н. 0000153914 00000 н. 0000154067 00000 н. 0000154653 00000 н. 0000154806 00000 н. 0000155372 00000 н. 0000155525 00000 н. 0000155968 00000 н. 0000156016 00000 н. 0000158200 00000 н. 0000158670 00000 н. 0000158854 00000 н. 0000159041 00000 н. 0000159234 00000 н. 0000159418 00000 н. 0000159611 00000 н. 0000159804 00000 н. 0000159988 00000 н. 0000160172 00000 н. 0000160356 00000 н. 0000160540 00000 н. 0000160879 00000 н. 0000161063 00000 н. 0000161247 00000 н.
