Рекомендации, какой провод использовать для проводки в доме


Соорудить домашнюю электросеть невозможно без электрического кабеля. Однако для обустройства жилья мало его правильно установить, нужно еще грамотно подобрать подходящий тип. А для этого надо знать, какие характеристики влияют на выбор. Согласны?

Мы расскажем, какие типы изделий предлагает современный рынок и какой провод использовать для проводки в доме. Познакомим с востребованной номенклатурой и поможем разобраться в маркировке продукции для прокладки электролиний. Обозначим, на что следует ориентироваться покупателям и самостоятельным электромонтажникам.

Представленную к ознакомлению информацию с целью оптимизации восприятия мы дополнили схемами, фото-подборками, видео-рекомендациями.

Содержание статьи:

Из чего делают электрокабели?

Основными элементами любого электрического кабеля выступают жилы – элементы для прохождения электрического тока, изолированные друг от друга внутренней оболочкой и заключенные в общую оболочку.

Они обозначаются аббревиатурой ТПЖ.

Помимо токопроводящих жил (1) кабель может содержать такие конструктивные элементы, как заполнитель (3), проволочную или стальную броню (2) и внешнюю оболочку (4)

Жилы для передачи электрической энергии бывают двух типов:

  • однопроволочные сплошные;
  • многопроволочные, состоящие из большого количества тонких нитей.

Некоторые ошибочно полагают, что однопроволочные жилы и одножильные кабели – понятие идентичное. На самом деле одножильные изделия могут иметь только одну жилу, которая, в свою очередь, может быть выполнена одно- либо же многопроволочной.

Галерея изображений

Фото из

Выбор проводов для устройства проводки в квартире или доме чаще всего обусловлен удобством работы, опытом и навыками исполнителя

По качеству и скорости передачи электрозаряда много- и однопроволочные провода практически не отличаются. Выбирают в основном, ориентируясь на прочность и гибкость жилы

В немалой степени на выбор кабеля по числу проволок оказывает опыт начинающего электрика в удалении изоляции. Однопроволочный вид неумелыми руками можно сразу “перекусить”

Многопроволочные провода даже в составе кабеля значительно гибче, чем однопроволочные. Их проще прокладывать в труднодоступных местах и на участках трассы с многочисленными изгибами. При этом их практически невозможно повредить

Однопроволочные провода используют там, где не предполагается проводить модернизацию сети, подключать дополнительные линии и ремонтировать сеть. Жила из одного провода после нескольких изгибов может банально сломаться

Несмотря на то, что оба вида проводов соединяются по общим технологическим правилам, в формировании соединений все же учитывается способность и неспособность жил много раз гнуться без повреждений

Одну проводящую ток проволоку скрутками соединяют только опытные электрики. Подобный вид соединения не предполагает возможности раскрутить и переделать узел

Провод с токоведущей жилой из одной проволоки проще зачистить и завести в клемму, что особенно привлекательно для неопытных домашних мастеров. Однако можно приобрести соединитель, надежно фиксирующий все составляющие многопроволочной жилы или использовать наконечник, опрессовывающий все составляющие перед соединением

Устройство проводки жилого объекта

Много- и однопроволочные провода

Удаление изоляции с провода стриппером

Зачищенные от изоляции многопроволочные провода

Вариант соединения одно- и многопроволочных проводников

Способы соединения одно- и многопроволочных видов

Скрутки как способ соединения токоведущих жил

Соединение проводов с применением клемм

Основой для изготовления токопроводящих жил может выступать медь или алюминий. Если сравнивать эти металлы, то алюминий, хоть и стоит дешевле, но проигрывает в том, что имеет меньший уровень электропроводности.

Это обозначает, что при равном сечении медный проводник способен пропускать больший ток. Единственным «минусом» меди является тот момент, что при ее нельзя напрямую соединять с другими металлами. Т.е. для соединения с алюминием потребуется переходник, исключающий формирования гальванической пары.

Алюминий – не лучший вариант для проводки в доме, поскольку имеет низкий уровень электропроводности, а в процессе эксплуатации быстрее окисляется и переламывается на изгибах

Если состыковку произвести посредством скрутки, то это место быстро окислится, что приведет к разрыву контактов, в результате которого может произойти замыкание магистрали. В идеале для всех линий в квартире стоит выбирать провода одного типа.

Кабели для электрических сигналов оснащают общей защитной оболочкой.

Изоляционный слой может быть выполнен из:

  • резины;
  • полиэтилена;
  • ПВХ-пластиката.

Каждый их этих материалов характеризуется высокими изоляционными характеристиками. Благодаря этому их можно использовать в сетях различного класса напряжения в пределах 500 Вт.

Основное предназначение наружной оплетки – защищать проводники от влаги, которая способна привести к нарушению целостности изоляции и, как результат, к помутнению оптических волокон

Любой кабель, применяемый для внутридомовой и , имеет как минимум два изоляционных слоя: первый защищает собранные в пучок внутренние жилы, второй опоясывает только одну жилу.

Разновидности электрических проводов

Существует несколько классификаций, на которые ориентируются мастера при выборе .

Первый признак, по которому делятся кабели – количество жил. Эксплуатационные параметры одно- и многожильных изделий подробно расписаны в приведенной ниже таблице.

Сводная таблица эксплуатационных параметров одно- и многожильных электротехнических изделий в зависимости от количества задействованных нитей. Различие существует как в устройстве, так и по назначению

Ниже представлены четыре самых популярных вида кабелей, используемых при обустройстве внутриквартирных проводок.

Вид #1 — ВВГ кабель

При обустройстве внутриквартирной электропроводки, которая предусматривает , применяют ВВГ кабель. Он используется для передачи электрического тока при рабочем напряжении в пределах 1000 В. Количество жил в таких изделиях может колебать от одной до пяти.

Проводник тока ВВГ выпускают в одном из четырех вариантов исполнения: в виде изделий с плоским или круглым сечением, либо же треугольным или квадратным

К числу неоспоримых достоинств ВВГ изделий стоит отнести широкий температурный рабочий диапазон. Его смело можно использовать при температурах от -50 °C до +50 °C. Провод славится высокой прочностью на разрыв и способностью выдерживать влажность до 98%.

Изделие этого типа может иметь одно из трех обозначений:

  • «п» – указывает на плоский тип сечения;
  • «з» – обозначает, что между изоляцией ТПЖ и внешней оплеткой расположена резиновая смесь или ПВХ-жгуты;
  • «нг» – указывает на то, что изоляция не распространяет горение.

В любых кабелях разновидности ВВГ, за исключением тех, что имеют обозначение «з», между наружной оболочкой и изоляционной прослойкой жил пространство не заполнено.

Внешняя оболочка ВВГ кабеля, как правило, окрашена в черный цвет, внутренняя изоляция токопроводящих жил маркирована желто-зеленым, голубым, красным или белым с синей полоской цветами

Для бытовых нужд используют кабель сечением от 1,5 мм2, при обустройстве частного дома изделие в 6 мм2. Величина радиуса изгиба изделия определяется путем умножения меньшей величины сечения на 10.

Галерея изображений

Фото из

Кабель с маркировкой ВВГнг-LS

Процесс горения изоляции кабеля

Кабель с маркировкой ППГнг-HF

Запрещенный для жилья кабель ВВГнг

Вид #2 — кабель NYM

NYM – еще один качественный силовой кабель, предназначенный для проведения силовых и осветительных сетей напряжением до 660В. Многопроволочные токопроводящие жилы изделия выполнены из меди.

Число токопроводящих жил NYM кабеля может колебаться в районе от одной до пяти. Минимальные параметры поперечных сечений представленных в продаже изделий составляет 1,5 мм2, максимальное – 16 мм2.

Величина радиуса изгиба соответствует четырем диаметрам поперечного сечения.

Кабель NYM в разрезе: медные жилы заключены в ПВХ оболочки, между которыми проложена негорючая герметизация; роль наружной оплетки выполняет ПВХ изоляция

Кабель имеет двойную изоляцию:

  • наружная оболочка выполнена из поливинилхлорида;
  • внутренняя оплетка выполнена из негорючего ПВХ.

Внутренней пространство между изоляционными прослойками залито наполнителем, который представляет собой мелованную резину. Такое решение повышает прочность изделия и делает его более стойким к воздействию высоких температур.

Поэтому NYM кабель относится к числу влаго- и термостойких изделий. Его рабочие температурные пределы от -40 °C до +70 °C.

Единственным недостатком NYM кабеля является уязвимость перед УФ-лучами. По этой причине при использовании на открытом участке, куда попадают прямые лучи, его рекомендуется прикрывать.

Если сравнивать NYM кабель с ВВГ аналогом, то первый является более предпочтительным в плане эксплуатационных параметров. Но при ограниченности бюджета всегда можно сэкономить, задействовав NYM кабель только для соединения комнатных и квартирных щитков с этажным, а на участках проложить кабель ВВГ.

Вид #3 — провод ПУНП

Нередко для проводки используют бюджетный аналог — плоский провод ПУНП. Он представляет собой двух- или трехжильное изделие сечением 1,5-6 мм2. Каждая жила плоского провода выполнена из меди и является однопроволочной.

ПУНП применяется для подключения стационарно устанавливаемых осветительных систем и «запитки» розеток при номинальном напряжении сети в 250В и при частоте в 50Гц

Кабель также имеет двойную изоляцию:

  • наружная оболочка призведена из ПВХ-пластиката;
  • внутренняя оплетка сделана из поливинилхлорида.

В плане качества такой провод далеко не лучший вариант. К тому же, как показывает практика, изоляция провода очень уязвима к колебаниям температур и быстро разрушается при нагревании.

Вид #4 — бронированный кабель ВБбШв

При обустройстве системы освещения прилегающей к дому территории как нельзя лучше подойдет бронированный силовой кабель ВБбШв. Он предназначен для работы в условиях переменного номинального напряжения, диапазон которого варьируется в пределах от 660 до 1000 В.

Влагоустойчивое изделие удобно прокладывать в земле, в ж/б трубах и в гофре на открытом воздухе при условии создания дополнительной защиты от прямого попадания световых лучей.

Главным достоинством этого кабеля является наличие металлизированной брони, а потому его смело можно задействовать при обустройстве прокладки в земляной траншее

Токопроводящие жилы изделия выполнены из меди. Количество нитей может варьироваться в пределах от одной до пяти, каждая из которых может состоять из одной либо же большего числа проволок.

Сечение изделий ВБбШв колеблется в пределах от 1,5 мм2 до 240 мм2. В качестве внутренней изоляции и внешней оболочки используется поливинилхлорид.

Критерии грамотного выбора

Залогом бесперебойной работы домашней магистрали электрической системы является качество комплектующих. А потому на этапе их приобретения одна из ключевых задач – выбрать кабель надлежащего качества.

Производители всегда указывают, из каких металлов выполнены жилы и какие материалы входят в состав оплетки изоляции; эти параметры обозначены в маркировке кабеля

Чтобы сориентироваться при выборе подходящего кабеля, нужно внимательно изучить маркировку изделия. На кабеле должны быть указаны: марка, название производителя и соответствие ГОСТу либо же техническим условиям. Величина сечения и марка кабеля должны с равным интервалом повторяться по всей длине наружной оплетки изделия.

Маркировка любого электрокабеля представлена числами и тремя буквами.

Первая цифра числового обозначения определяет  количество жил, вторая цифра – площадь сечения каждой из них, третья – расчетное напряжение сети. Остальные цифры указывают на класс гибкости шнура. Первая буква определяет тип материала, задействованного при создании верхней оплетки изоляции.

Если перед вами изделие, в маркировке которого на первом месте стоит буква «А», это значит, что жилы выполнены из серебристого металла – алюминия; если такая буква отсутствует – нити произведены из меди

Вторая буква указывает на тип провода:

  • «К» – контрольный;
  • «П» – плоский;
  • «М» – монтажный;
  • «Ш» или «У» – установочный;
  • «Мг» – монтажный с гибкой жилой.

Третья буква маркировки определяет материал, применимый для внутренней изоляции жил.

Варианты ее обозначения и расшифровки:

  • «П» – изоляция сделана из полиэтилена;
  • «В» или «ВР» – оплетка выполнена из резины;
  • «Пв» – применен вулканизирующий полиэтилен;
  • «Пс» – использован самозатухающий полиэтилен;
  • «С» – наружная оплетка сделана из свинца;

Резиновая изоляция может быть защищена найритовой оболочкой «Н» или поливинилхлоридной «В».

Пример расшифровки обозначения: ВВГ 4х2,5-380 – кабель с четырьмя медными жилами, имеющими площадь сечения 2,5 мм, рассчитанными на напряжение в 380 В, изолированными ПВХ оплеткой и заключенными в наружную ПВХ оболочку

Следующая буква обозначает тип кабеля: «НГ» – негорючий и огнестойкий, «Б» – бронированный, «LS» – не выделяет дым при плавлении. Изделия с бронированной оболочкой применяют там, где есть возможность механических повреждений.

Наличие в маркировке буквы «Э» сообщает, что между жилами присутствует наполнитель. Буквосочетание «ОЖ» показывает, что это однопроволочная жила.

Как рассчитать сечение провода?

Площади сечения жил стандартизованы. Их значения подбираются с ориентацией на силу тока, материал изготовления жил и условия прокладки. Ведь при эксплуатации кабеля на пределе его возможностей жилы буду нагреваться на несколько десятков градусов.

А если в одном лотке будет проложено несколько таких кабелей, то при взаимном нагреве изделий величина допустимого тока снизится до 30%.

Чтобы правильно рассчитать сечение провода, которое лучше всего подойдет для домашних магистралей, нужно высчитать суммарное значение тока всех квартирных электроприборов

Расчет делают по такой формуле Р/V.

Где:

  • Р – мощность приборов, параметры которой указаны в технической документации;
  • V – напряжение сети в 220 В.

Площадь сечения измеряют в квадратных миллиметрах. Так, один «квадрат» алюминиевого провода способен пропускать через себя от 4 до 6 Ампер. У медного аналога этот параметр достигает отметки в 10 Ампер.

К примеру для электроприбора мощностью в 4 киловатта по этой формуле сила тока становится равна 18,18 А = 4000 Вт/200В. Чтобы запитать такой прибор потребуется проложить проводку с медными нитями сечением в 1,8 мм2.

В качестве подстраховки полученное значение лучше дополнительно умножить на 1,5. Поэтому самый идеальный вариант для запитки такого мощного прибора – медный провод сечением 2 мм2. Если же рассматривать вариант установки алюминиевого аналога, то потребуется шнур, толщина которого больше в 2,5 раза.

Упростить задачу по поможет приведенная ниже таблица.

Таблица, которой удобно руководствоваться при расчете сечения провода для домашней магистрали с учетом значения тока всех запитываемых электроприборов

Важный момент! Проектируя скрытую проводку, данные из таблицы необходимо умножать на коэффициент 0,8.

При открытом способен монтажа в том же частном доме в любом случае для надежности лучше использовать провод сечением от 4 мм2 и выше, отдавая предпочтение изделиям с высокой механической прочностью.

По показателям плоскости сечения монтажный кабель для ввода в дом должен быть на одну ступень выше той, которая необходима для обслуживания самых установленных электроприборов.

Чтобы сэкономить, такой провод можно применить только для ввода в дом и подключив к клеммнику, а через автоматы отвести линии нужного сечения.

Согласно предписаниям ПУЭ ПУЭ 7.1.34 каждая линия должна рассчитываться отдельно с ориентацией на конкретную нагрузку. Однако есть приемлемые для всех жилых объектов варианты со стандартными величинами сечения:

Галерея изображений

Фото из

Устройство линий сети освещения

Сооружение проводки на группы розеток

Установка розеток для мощного оборудования

Ввод электропроводки в дом или квартиру

О том, какой кабель нужно использовать для устройства электропроводки в деревянном доме, узнаете из другой нашего сайта.

Выводы и полезное видео по теме

Перед выбором и практическим применением проводов лучше еще раз вспомнить теорию, посмотрев полезные видеосюжеты.

Видео #1. Как правильно выбрать провод:

Видео #2. Совет мастера, какой провод для дома лучше:

Ценовой диапазон представленных в продаже электрокабелей довольно широк. Но в этом вопросе не стоит экономить. Заниженная цена может указывать на то, что при производстве кабельного изделия были задействованы материалы низкого качества либо же провод имеет сечение меньше заявленного.

Приобретая продукцию китайских производителей, будьте готовы к тому, что в стремлении сэкономить вместо медных проводников многие из них задействуют омедненные алюминиевые провода. Внешне они практически не отличаются от медных аналогов, а разнятся лишь рабочими характеристиками.

У вас есть полезные рекомендации, которые вы хотите сообщить посетителям сайта и нам? Возникли вопросы при ознакомлении с информацией? Пишите, пожалуйста, комментарии в блоке ниже текста статьи.

преимущества и недостатки, одно- и многожильный, изоляция

На чтение 7 мин. Просмотров 83 Опубликовано Обновлено

Для обеспечения бесперебойного электропитания промышленных и жилых объектов используются силовые кабели. Одной из важных задач является минимизация потерь электроэнергии при ее транспортировке. Есть множество самой разнообразной кабельной продукции. Для эксплуатации электрических и электронных устройств чаще применяют медный провод.

Преимущества и недостатки меди

Медные провода встречаются в большинстве электрических или электронных устройств

Медь широко используется для изготовления проводов. Конкурентом является лишь волоконная оптика. По некоторым характеристикам она уступает только серебру. Можно отметить следующие преимущества медных проводных изделий:

  • высокая проводимость и теплостойкость;
  • относительно низкое сопротивление;
  • прочность одновременно с пластичностью и гибкостью;
  • устойчивость к коррозии, отсутствие окисления.

Недостатком изделий из меди считается высокая цена. Также кабельная медная продукция имеет больший вес по сравнению с алюминиевой. Это полностью окупается длительным сроком эксплуатации.

Разновидности продукции

Бронированный медный кабель

К ассортименту современной кабельной промышленности относятся провода, кабели с металлическими токопроводящими жилами, шнуры, ленты и другие изделия. Основные виды электрической проводки – сетевая, через которую передается информация, и силовая для передачи тока. В зависимости от назначения существуют следующие разновидности проводных изделий:

  • собственно, провода;
  • силовые кабели;
  • изделия для телефонных линий;
  • компьютерные;
  • провода специального назначения.

Для их систематизации есть определенная маркировка. Поставляются изделия в виде отрезков различной длины, которые намотаны на катушку или свернуты в бухту.

Конструкция медного провода и кабеля

Конструкция провода ПВ3

На первый взгляд эти изделия не отличаются друг от друга. Но специалист по электротехнике без труда определит вид изделия. Обычно наименование указано в спецификации. ТУ и ГОСТ содержит различную характеристику, касающуюся кабеля и провода. Их разделяют по толщине оболочки, изоляции и количеству жил.

Провод состоит из одной или нескольких проволок, скрученных между собой, в легкой трубчатой изоляции или без нее. Кабель, в отличие от провода, имеет внешнюю оболочку. Включает в себя один или несколько изолированных проводников. Может использоваться под водой, в земле и других сложных условиях.

Конструкция бронированного силового кабеля

Любой проводник включает в себя следующие элементы:

  • токопроводящие жилы;
  • изоляцию с диэлектрическими свойствами;
  • экран для защиты жилы от электромагнитных помех;
  • внешнюю оболочку;
  • защитные элементы при эксплуатации в тяжелых условиях.

Продукция делится на одножильные жесткие, которые используют для скрытой проводки, а также многожильные, мягкие и пластичные. Каждый многожильный проводник изолируется отдельно, затем они заключаются в общую оболочку. Такие изделия выдерживают многократные перегибы в процессе эксплуатации.

В качестве изоляционного материала применяют ПВХ, резину, полиэтилен, бумагу, фторопласт. Также провод может быть в силиконовой изоляции или покрыт эмалью.

Обзор параметров

Класс провода по гибкости

Основная часть кабельной конструкции – металлическая жила, через которую идет электрический ток. Главные параметры – сопротивление постоянному току, пропускная способность и поперечное сечение. Все жилы выпускаются по нормативным документам, которые определяют стандарт сопротивления постоянному току 1 км жилы при 20°С (ГОСТ 22483-77).

Допустимый ток для медных проводов зависит от суммарной мощности потребителей и напряжения электрической цепи. Вычисляется по формуле: I= P/V и составляет 10А на 1 мм2.

Класс проволоки исчисляется от 1 до 6, чем выше цифра, тем больше гибкость. Для стационарной неподвижной проводки используют продукцию 1–2 класса. Для передвижных механизмов подойдет провод гибкий с классом от 3 до 6.

Согласно ПУЭ, наиболее рациональное сечение медного провода в сетях с бытовыми приборами 1,5–2,5 мм2 для розеток, на освещение достаточно 0,75–1,5 мм2.

Как определить сечение многожильного провода

Зависимость сечения токопроводящей жилы от силы тока

От правильного выбора провода зависит безопасность и надежность электропроводки в доме. Перегрузки приводят к перегреву проводников, изоляция плавится, что ведет к короткому замыканию и пожару.

Определяется сечение в зависимости от количества приборов, которые будут потреблять электроэнергию. Поэтому необходимо вычислить их общую мощность, используемую в квартире. Полученный результат умножают на 0,75. Есть таблицы, где указано соотношение сечения с силой тока и мощностью. Сечение круглого кабеля можно определить по формуле:

S = π x r2, где π – 3,14; r2 – радиус в квадрате. Радиус проводников замеряют с помощью штангенциркуля, наиболее тонкие измеряют микрометром.

Если в жиле несколько проволок, вычисляется их суммарное сечение. Оно должно соответствовать расчетному, допускается некоторое изменение в сторону увеличения от стандарта. Показатель не может быть занижен, так как в процессе эксплуатации может быть добавлено или заменено оборудование. Поэтому при расчетах нужно применять коэффициент 1,5.

Марки медных проводов

Параметры провода ПВС

Провод монтажный одножильный НВ3 0,75 преимущественно применяют для напряжения до 600 вольт. Изделие 3 класса гибкости с медной луженой токопроводящей жилой. Изоляция из ПВХ. Предназначен для фиксированного межприборного монтажа, соединения электрических и электронных устройств.

ПВС – медный провод монтажный многожильный гибкий с виниловой двойной изоляцией. Имеет круглое сечение (0,5–25 кв. мм) от 2 до 5 жил. Применяется для подключения передвижного электрооборудования, но может использоваться для домашней проводки.

Провод гибкий медный многожильный ПуГВ (ПВЗ), номинальное напряжение 450 вольт, площадь сечения 6 мм2, изоляция – ПВХ пластикат. Не имеет наружной оболочки. Применяют для прокладки низковольтных силовых линий, возможно размещение в бетоне и кирпичной кладке, а также под штукатуркой.


Провод обмоточный предназначен для намотки катушек колебательных контуров, дросселей, трансформаторов, электромагнитных реле. Для изоляции используется эмаль, волокно или комбинированные материалы. Основным параметром является не сечение, а диаметр токопроводящей жилы. При изготовлении используется специальная технология производства для особо тонких проводников.

Марки медных кабелей

Расшифровка аббревиатуры кабеля ВВГ

ВВГ – кабель многопроволочный медный гибкий. Один из распространенных видов для электропроводки как в квартире, так и на производстве. Используется для подключения к сети любого электрооборудования. Состоит из нескольких медных жил и внешней изоляции. Каждый из проводников скручен в одной плоскости, защищен оболочкой и имеет свой цвет. Имеет негорючие модификации – круглый ВВГнг, и плоский ВВГп.

NYM – это кабель с изоляционной прослойкой из негорючего поливинилхлорида. Число жил от 1 до 5, сечением от 1,5 до 16 мм2. Максимальная прочность и термостойкость достигается за счет мелованной резины, которой заполнено пространство между жилами.

Кабель гибкий (КГ) применяется в условиях постоянного напряжения до 660 В, или переменного – 1000 В. Благодаря гибкости изделие используется для переносного оборудования. Например, подключения держателя к сварочному аппарату.

Высоковольтный медный кабель ПвПг рассчитан на сеть от 6 до 10 кВ. Имеет одну жилу сечением от 50 до 800 мм2. Изоляция жилы и внешняя оболочка выполнена из сшитого полиэтилена с защитным экраном. Это дает возможность прокладывать кабель по дну водоема, под землей.

Области применения кабеля из меди

Применение медных кабелей воздушных линиях электропередач

Широко используется на промышленных предприятиях, где есть опасность возникновения пожара или взрыва. Также выполняется монтаж внутренней проводки жилых и производственных помещений, общественных зданий. Кабельно-проводниковая продукция по применению распределяется следующим образом:

  • стационарная прокладка под землей;
  • подвижное подключение;
  • воздушные линии электропередач;
  • в сетях сигнализации и управления со слабыми токами;
  • монтаж бытовой электропроводки;
  • специальные условия с использованием термостойких и огнестойких проводников.

Для передачи энергии к распределительным подстанциям используют силовой бронированный кабель с защитой из свинцовой и металлической оболочки. Контрольные кабели с защитой от механических повреждений используют для соединения механизмов и устройств как на открытом воздухе, так и в тоннелях, каналах.

Различные марки медных проводов и кабелей предназначены для выполнения определенных задач. При ремонте или строительстве к выбору кабельной продукции нужно подходить ответственно. От этого зависит надежность и безопасность энергоснабжения.

Правильный выбор марки кабеля и провода

Критерии выбора кабеля

У такого кабеля характеристик много, но для выбора важны только отдельные из них. К ним относятся: категория проводника, тип жилы, способ экранирования. Рассмотрим подробно каждую из них.

Критерий #1 — категория интернет-кабеля

Существует семь категорий кабеля витая пара— от Cat. 1 до Cat.7.

Отличаются шнуры разных категорий эффективностью пропускаемого сигнала:

  1. Первая категория Cat.1 имеет полосу пропускания всего 0,1 МГц. Используют такой проводник для передачи голосовых данных с помощью модема.
  2. У категории Cat.2 полоса пропускания — 1 МГц. Скорость передачи данных здесь ограничена 4 Мбит/с, поэтому такой проводник считается устаревшим и почти не используется.
  3. Для категории Cat.3 частотная полоса — 16 МГц. Быстрота передачи данных — до 100 Мбит/с. Используют для создания локальных и телефонных сетей.
  4. Cat. 4 — кабель с пропускной способностью 20 МГц максимум. Скорость передачи данных — не больше 16 Мбит/с.
  5. Cat.5 обладает пропускной способностью 100 МГц максимум и предельной скоростью передачи данных 100 Мбит/с. Сферы применения — создание телефонных линий и локальных сетей.
  6. Cat.5е имеет пропускную способность 125 МГц. Скорость — до 100 Мбит/с и 1000МБит/с (для четырехпарного провода). Этот кабель является самым популярным при построении компьютерных сетей.
  7. Для Cat.6 приемлемая частотная полоса — 250 МГц. Быстрота передачи — 1 Гбит/с на расстояние до 50 м.
  8. У Cat.6а лента пропускания — 500 МГц. Быстрота — до 10 Гбит/с в диапазоне до 100 м.
  9. Cat.7 имеет пропускную полосу 600-700 МГц. Скорость этого провода для интернета — до 10 Гбит/с.
  10. Cat.7а. Полоса пропуска — до 1200 МГц. Скорость — 40 Гбит/с на длину 15 м.

Чем выше категория кабеля, тем больше в нем пар проводников. При этом, в каждой паре на единицу длины приходится больше пар витков.

При подключении дополнительных устройств к компьютеру, нужно по всем правилам подобрать кабель. На концах кабеля должны быть защелки. Они позволят прочно зафиксировать проводник в гнезде

Критерий #2 — тип кабельной жилы

Жилы кабеля делятся на медные и омедненные. Более качественным считается первый тип.

Посредством сетевого шнура можно подключить принтер. Чтобы проблем с передачей сигналов не возникало нужно выбирать как кабель, так и коннекторы хорошего качества

Используют кабель с такой жилой для обширной и быстрой сети — больше 50 м. Второй вид несколько дешевле, да и потери в нем не такие уж большие.

Его сердцевина представляет собой недорогой кабель с малой проводимостью. Покрыт он медью, обладающей высокой проводимостью. Так как ток протекает по медной стороне проводника, проводимость страдает незначительно.

Приобретая омедненный кабель, приходится делать выбор между двумя его видами — CCS и CCA. Различие между ними в сердцевине. У CCS она представляет собой проводник из стали, у CCA — из алюминия. Второй от медного мало чем отличается.

Монтаж стального проводника может вызвать затруднения, поскольку сталь, как не очень эластичный материал, подвержена надломам.

На ограниченном расстоянии расхождение между медным и омедненным кабелем мало заметно. Если дистанция больше 100 м, кабель с алюминиевой сердцевиной сигнал просто не передаст.

Причиной плохой коммутации является большее, чем у меди, сопротивление алюминия. В результате на выходе ток имеет недостаточную мощность и составляющие сети не «видят» друг друга.

Критерий #3 — экран для кабеля

Экран необходим, чтобы защитить проводник от электромагнитных шумов других кабелей. Также он должен компенсировать излучение электромагнитного поля самих витых пар.

Если поблизости есть силовые кабели до 380 В с сечением жилы менее 4 квадратов, необходим один экран. В этом случае самым лучшим вариантом станет кабель FTP.

Важно помнить, что экранированные кабели используют в тандеме с экранированными коннекторами. Разница между ними и стандартными в металлической части. Когда предполагается соседство с проводником от 380 В с сечением жилы до 8 квадратов, потребуется экран двойной

Хороший вариант — F2TP

Когда предполагается соседство с проводником от 380 В с сечением жилы до 8 квадратов, потребуется экран двойной. Хороший вариант — F2TP.

Близость высоковольтных кабелей от 1000 В с жилой от 8 квадратов предполагает прокладку как силового, так и сетевого кабеля в индивидуальных гофрах. Вариант экрана — SF/UTP.

В быту такие кабели не используют. Здесь чаще всего применяют неэкранированный кабель, принадлежащий к категории 5е типа UTP.

№1. Строение силового кабеля

Силовые кабели низкого напряжения рассчитаны на 10-35 кВ, а кабели высокого напряжения —  на 110-750 кВ и более. Понятно, что при таком диапазоне возможных значений, кабель не может иметь унифицированную структуру, но кое-какие общие элементы есть во всех образцах. Речь идет о токопроводящих жилах (ТПЖ), их защитной оболочке и общей (поясной) изоляции. Как правило, строение кабеля намного более сложное и включает массу дополнительных элементов.

Обычно в кабеле от 3 до 5 токопроводящих жил, каждая из них может быть выполнена из одной (монолитные, однопроволочные кабели) или нескольких переплетенных проволок (многопроволочные). Между проволоками в одной жиле изоляции нет

Чем больше проволок в одной жиле, тем более гибким будет кабель, что важно для некоторых участков

Жилы заточены в индивидуальную изоляцию, находятся в кабеле параллельно или в скрученном виде. Выполняются они из алюминия или меди, второй вариант лучше по всем параметрам. Алюминиевые жилы с площадью сечения менее 35 кв. мм и медные с площадью до 16 кв. мм делают из одной проволоки. При площади сечения 300-800 кв. мм для алюминиевых жил и 120-800 кв. мм для медных используют несколько проволок. Для промежуточных значений могут использоваться как монопроволочные жилы, так и многопроволочные. Также в кабеле часто присутствует нулевая жила и провод заземления. Площадь сечения нулевой жилы меньше, чем токоведущих.

Жилы заточены в общую изоляцию, поверх нее может располагаться экран, который дополнительно укрепляет изоляцию, но его основная задача – ослабление электромагнитных лучей. Если прокладка кабеля будет осуществляться в сложных условиях, то может использоваться броня или оплетка.

Структура кабеля, используемые материалы для изоляции и защиты существенно отличаются в зависимости от того, как производится монтаж – в земле, в помещении, на открытом воздухе. Сечение кабеля будет зависеть от потребляемой мощности электроприборов в доме. Все эти параметры подбираются и рассчитываются индивидуально. Общими требованиями остаются максимальное качество, долговечность и надежность. Наверное, нет смысла объяснять, что может случиться при использовании некачественного кабеля. Чтобы быть уверенным в собственной безопасности и комфорте, используйте продукцию проверенных производителей. Компания РКБ уже сделала такой отбор за нас – поставщик предлагает широчайший ассортимент кабельной продукции от зарекомендовавших себя производителей. Благодаря наличию многочисленных филиалов и собственных складов, доставка осуществляется в предельно короткие сроки. В случае чего, сотрудники помогут подобрать кабель необходимой марки.

№2. Материал жил

Жилы делают из алюминия или меди.

К преимуществам медных жил стоит отнести:

  • более высокий уровень проводимости тока (в 1,7 раз выше) и более низкое сопротивление, чем у алюминия. При одном и том же сечении медная жила выдерживает более серьёзные нагрузки;
  • более высокая коррозионная стойкость, чем у алюминия;
  • более высокая прочность;
  • более высокая пластичность меди позволяет ей оставаться неповрежденной даже при сильных перегибах. Даже одножильные провода выдерживают значительные деформации. Что уж говорить о многожильных;
  • простота пайки и сварки – дополнительные материалы не потребуются.

Главный минус кабеля с медными жилами – его цена. Более того, медь тяжелее алюминия почти в 3 раза. Даже несмотря на эти недостатки, медь считается более приемлемым вариантом, а высокая цена с лихвой окупается долговечностью и надежностью.

Алюминий до недавнего времени был фаворитом в сфере производства кабелей и проводов. Среди всех металлов он четвёртый по электропроводности. Уступает алюминий золоту, серебру и меди.

К плюсам алюминиевых жил отнесем:

  • низкая стоимость;
  • минимальный вес;
  • химическая устойчивость.

Этого хватило, чтобы алюминий стал массово использоваться при электрификации. Сегодня правилами ПУЭ в быту запрещено использовать кабель с алюминиевыми жилами сечением менее 16 кв. мм, так как он не обладает достаточной гибкостью, чтобы его можно было согнуть под прямым углом. Алюминий при контакте с воздухом образует тугоплавкую непроводящую ток пленку, которая может нагреться до такой степени, что начнет искрить. Низкий предел текучести приводит к тому, что со временем крепления винтовыми зажимами могут ослабевать. Силовой кабель с жилами более 16 кв. мм более гибкий, но его используют только тогда, когда надо сэкономить. Срок службы меньше, чем у аналогов с медными жилами.

Соединять напрямую медь и алюминий нельзя – в такой паре постепенно начнет окисляться алюминий.

Как выбрать сечение провода?

Существует таблица соответствий сечения провода и нагрузки (приведена ниже). В ней указано, какая максимальная нагрузка какому сечению медного проводника соответствует.

Сечение жил, мм21.52.54.06.010.016.025.035.050.0
Токовая нагрузка, А192738507090115140175

Итак, предположим необходимо подобрать провод для прокладки проводки в кухне.

Например, в кухне установлен бойлер на 1,6 кВт, холодильник на 0,4 кВт, микроволновка на 1,8 кВт и тостер мощностью 1,2 кВт. В этом случае суммарная токовая нагрузка будет такой:

(1600+400+1800+1200)/220=22.7 А

Нужно также умножить токовую нагрузку на коэффициент запаса мощности 1,5, так как количество электроприборов в будущем может расти. Итого получаем:

22.7х1.5=34.05 А

Теперь смотрим в табличку и видим, что нашей нагрузке соответствует провод сечением 4 мм2.

По такому же принципу подбирается сечение провода для всех других помещений и для вводного кабеля.

Важные моменты

Чтобы всё, что связано с электричеством, работало нормально, нужно произвести расчет электропроводки по мощности потребляемого оборудования: суммируется нагрузка всех используемых приборов и устройств – лампочек, утюгов, холодильника, телевизора, чайника, кофеварки, бойлера…

Провода неподходящего сечения при превышении допустимой мощности начинают нагреваться, изоляция трескаться, гореть, осыпаться. И чем они тоньше, тем сильнее, что может привести к обесточиванию всей линии, привести оборудование в непригодность.

Для облегчения выбора используют таблицы, сделанные согласно Правил Установки Электрооборудования – ПУЭ.

Стоимость кабеля зависит от сечения жил (толщины). Чем их диаметр больше, тем он дороже! Но не стоит экономить на этом. Исправление ошибок обойдется намного дороже! В случае перегорания провода в стене, придется раздолбать немало площади дома, чтобы найти место «аварии», заменить старую электропроводку на новую. Потом – вновь ремонтные работы: оштукатуривание стен, приведение помещения к надлежащему виду.

Для систем освещения принято использовать провода с сечением жил 1,5 мм, розеток – 2,5 мм. Когда подключается мощное электрооборудование – 4-8 мм.

Важно обратить внимание на следующие моменты:

Суммарную мощность всех используемых электроприборов, допустимую нагрузку на сеть

Важно чтобы номинальная сила тока не была впритык к используемой.

Способ прокладки кабеля для проводки (внешний или внутренний) влияет на тип выбираемого провода, скорость, качество последующих работ. Этот момент очень важен. Плоские жесткие провода с монолитными медными или алюминиевыми жилами подходят лучше всего для внутренней проводки. Гибкие, с округлым сечением – для внешней.

Использование одного типа кабеля вместо другого увеличивает время и объем работ. В основном это связано с экономией. Монолитные провода обычно дешевле многожильных, но – более жесткие, трудноукладываемые. Когда делаешь штробы в стенах, то нужно делать их глубже при использовании округлого кабеля, а когда тянешь плоский через гофрированную трубку, то придется повозиться дольше чем при использовании гибкого.

При соединении разных жил обращаем внимание на окраску проводов. Зеленый (желтоватый) цвет – это всегда заземление, красный или коричневый (может быть белый) – фаза, черный или синий – нулевой.

Материал токоведущего проводника – медь или алюминий. Отличаются по стоимости

Алюминиевые провода стоят в два раза дешевле медных, хрупкие, жесткие, требуют при работе больше осторожности, усилий и внимания.

Электрический кабель выпускается в бухтах, которые разматываются в процессе укладки по мере необходимости. На фото можно увидеть различные виды проводов, отличающихся между собой внешним видом, толщиной, маркировкой и сечением токоведущих жил. А также – сферой применения.

Причины для замены кабелей

Полную или частичную замену электросетей обычно необходимо выполнять в двух случаях:

  1. Возраст проводки. Капитальный ремонт рекомендуется проводить спустя 15-20 лет после въезда в новую квартиру. За это время установленные коммуникации изнашиваются, становясь источником потенциальной опасности для жильцов.
  2. Перепланировка и ремонт помещений (особенно с добавлением мощной бытовой техники). Современные электроплиты, стиральные, посудомоечные машины предъявляют повышенные требования к проводке. Нежелательно подсоединять их к старым электросетям из-за несовпадения характеристик. При планировании покупки подобных агрегатов лучше обновить коммуникации в отдельных комнатах, например, на кухне или в ванной.

Вне зависимости от причины замены электросетей, начинать работу следует с составления схемы разводки электрики и подбора кабельной продукции.

Провода для электропроводки

РАСЧЕТ – ТАБЛИЦА

Ниже я приведу таблицу сечения проводов, но рекомендую набраться терпения, прочитав до конца эту небольшую теоретическую часть. Это позволит Вам быть более осознанным в выборе проводов для монтажа электропроводки, кроме того, Вы сможете самостоятельно сделать расчет сечения провода, причем, даже “в уме”.

Прохождение тока по проводнику всегда сопровождается выделением тепла (соответственно нагревом), которое прямо пропорционально мощности, рассеиваемой на участке электропроводки. Ее величина определяется формулой P=I2*R, где:

  • I – величина протекающего тока,
  • R – сопротивление провода.

Чрезмерный нагрев может привести к нарушению изоляции, как следствие – короткому замыканию и (или) возгоранию.

Ток протекающий по проводнику находится в зависимости от мощности нагрузки (P), определяемой формулой

I=P/U

(U – это напряжение, которое для бытовой электрической сети составляет 220В).

Сопротивление провода R зависит от его длины, материала и сечения. Для электропроводки в квартире, даче или гараже длиной можно пренебречь, а вот материал и сечение при выборе проводов для электропроводки необходимо учитывать.

Расчет сечения провода

Сечение провода S определяется его диаметром d следующим образом (здесь и далее я буду максимально упрощать формулы):S=π*d2/4=3. 14*d2/4=0.8*d2.

Это может Вам пригодится, если вы уже имеете провод, причем без маркировки, которая указывает сразу сечение, например, ВВГ 2х1.5, эдесь 1,5 – сечение в мм2, а 2 – количество жил.

Обратите внимание

Чем больше сечение, тем большую токовую нагрузку выдерживает провод. При одинаковых сечениях медного и алюминиевого проводов – медные могут выдержать больший ток, кроме того они менее ломкие, хуже окисляются, поэтому наиболее предпочтительны.

Очевидно, что при скрытой прокладке, а также провода, проложенные в гофрошланге, электромонтажном коробе из-за плохого теплообмена нагреваться будут сильнее, значит следует их сечение выбирать с определенным запасом, поэтому пришло время рассмотреть такую величину как плотность тока (обозначим ее Iρ).

Характеризуется она величиной тока в Амперах, протекающего через единицу сечения проводника, которую мы примем за 1мм2. Поскольку эта величина относительная, то с ее использованием удобно производить расчет сечения по следующим формулам:

  1. d=√1. 27*I/Iρ=1.1*√I/Iρ – получаем значение диаметра провода,
  2. S=0.8*d2 – ранее полученная формула для расчета сечения,

Подставляем первую формулу во вторую, округляем все что можно, получаем очень простое соотношение:

S=I/Iρ

Остается определиться с величиной плотности тока Iρ), поскольку рабочий ток I) определяется мощностью нагрузки, формулу я приводил выше.

Допустимое значение плотности тока определяется множеством факторов, рассмотрение которых я опущу и приведу конечные результаты, причем с запасом:

Материал проводаСкрытая проводкаОткрытая проводка
МедьIρ=6 А/мм2Iρ=10 А/мм2
АлюминийIρ=4 А/мм2Iρ=6 А/мм2

Пример расчета:

Имеем: суммарная мощность нагрузки в линии – 2,2 кВт, проводка открытая, провод – медный. Для расчета используем следующие единицы измерения: ток – Ампер, мощность – Ватт (1кВт=1000Вт), напряжение – Вольт.

S=I/Iρ=(2200/220)/10=1мм2

Если провести соответствующие расчеты для всего ряда сечений проводов, то можно получить соответствующую таблицу.

В начало

Таблица сечения проводов

Сразу предупреждаю, данные из различных источников могут отличаться. Это различие определяется величиной запаса по мощности. Приводя расчеты я этот запас взял по максимуму, памятуя, что лучше купить более мощные, соответственно более дорогие провода, нежели потом переделывать сгоревшую электропроводку.

Предлагаю Вашему вниманию обещанную в начале статьи таблицу:

Лишний раз настоятельно рекомендую использовать провода с медными жилами.

В начало

2012-2019 г. Все права защищены.

№5. Маркировка силовых кабелей

Взглянув на маркировку кабеля, опытный человек сразу скажет, из чего его сделали, и в каких условиях его лучше всего применять. Согласно отечественному ГОСТу, предусмотрена буквенная маркировка:

  • первая буква указывает на то, из какого металла выполнены токоведущие жилы: для алюминия – А, для меди обозначение отсутствует;
  • вторая буква – это материал исполнения изоляции. Если это пропитанная смолами бумага – Ц (иногда маркировка может отсутствовать вовсе), если негорючая резина – НР, если ПВХ – В, если полиэтилен – П, сшитый полиэтилен — Пв;
  • третья буква – особенности внешней оболочки жил: А – алюминий, С – свинец, П – полиэтилен, В – поливинилхлорид;
  • четвертая буква указывает на тип брони при ее наличии: К – оцинкованная проволока круглая, П – оцинкованная проволока плоская, БбГ – стальная лента профилированная, Б – ленты из стали, Бн – ленты из стали с негорючим покрытием;
  • пятая буква – это материал исполнения наружного покрова, например, полиэтиленовый шланг (Шп), или негорючий состав (Н). При его отсутствии наружного покрова в маркировке ставят Г;
  • шестая буква указывает на различные дополнительные характеристики. Например, есть кабель, который не горит (нг).

Кабель может быть без брони, тогда и в маркировке не будет соответствующего символа. Выше приведены часто встречающиеся варианты исполнения ключевых элементов, но в маркировке можно увидеть и другие буквы, значение которых представлено в таблице.   Маркировка наносится на кабель с шагом 1 м.

В маркировке есть и цифровые обозначения, которые указывают на количество жил и площадь сечения, а также на наличие нулевой жилы и ее сечение. Например, кабель с тремя жилами сечением по 1,5 кв. мм маркируют, как 3*1,5, а при наличии нулевой жилы вы увидите знак плюса, после которого в точно таком же виде, что и для токоведущего кабеля, обозначается количество и сечение для нулевой жилы.

Силовой кабель иностранного производства маркируется иначе. Так, например, буквой Y обозначают изоляцию из ПВХ, С – медный экран, НХ – изоляцию из сшитого полиэтилена, RG – наличие брони.

Допустим, перед нами силовой кабель ВВГ. Это значит, что он медный, так как отсутствует первая буква А. Жилы в нем изолированы поливинилхлоридом, из него же выполнена и общая изоляция, а наружного покрова тут нет.

№6. Популярные виды силовых кабелей

Различных модификаций силовых кабелей огромное множество, но в частном строительстве особенным спросом пользуются лишь некоторые типы изделий. Их и рассмотрим.

ВВГ

Жилы могут состоять из одной проволоки или из нескольких, всего в кабеле от 1 до 5 жил, сечение жилы – 1,5-260 кв. мм. Продается в бухтах длиной по 100-200 м, окрашен, как правило, в черный цвет, реже – в белый.

ВВГ выдерживает от -50 до +50С, может работать в условиях повышенной влажности, он прочный, стойкий к воздействию агрессивных химических веществ. Кабель не очень гибкий. Чтобы повернуть его под прямым углом, необходимо предусмотреть плавный изгиб, равный 10 диаметрам сечения.

У этого популярного вида кабеля есть несколько модификаций:

  • ВВГнг – кабель в защитном кожухе, который обеспечивает максимальную стойкость перед огнем;

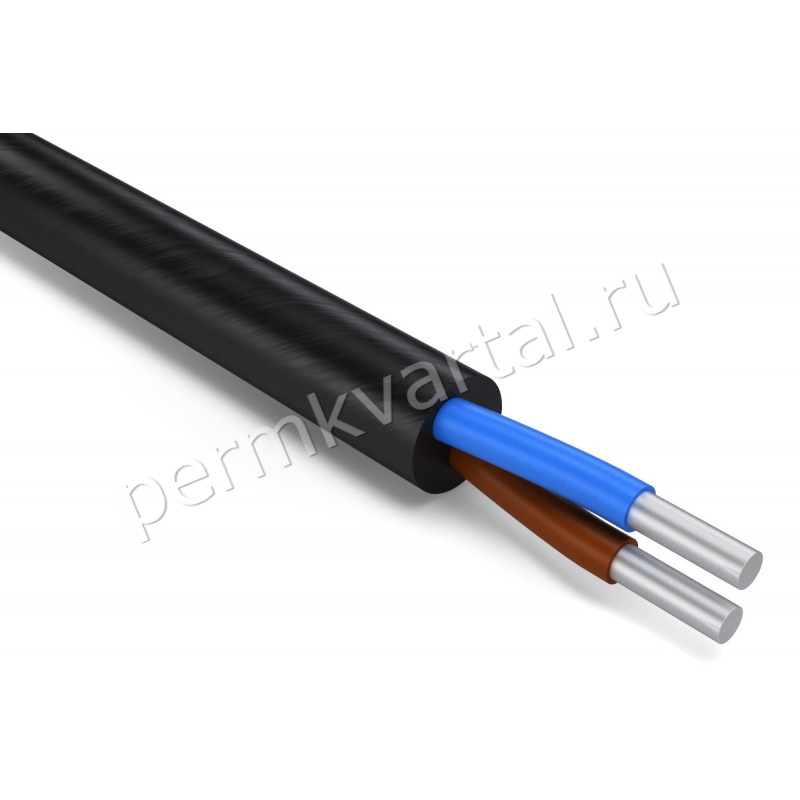

  • АВВГ – тот же ВВГ, только с алюминиевыми жилами;
  • ВВГп отличается плоским сечением кабеля, в некоторых случаях такой вариант более удобен в плане монтажа;
  • ВВГз – кабель с дополнительным слоем ПВХ или резины между изоляцией и защитным кожухом.

Кабель данного типа подходит для монтажа сетей до 1000 В и частотой до 50 Гц, часто используется для наземного и подземного подвода электричества к дому.

NYM

Это зарубежный аналог отечественного кабеля ВВГ. Для его производства используют только медные жилы, профиль только круглый. Между индивидуальной и общей изоляцией находится слой из мелованной резины, благодаря чему кабель получает дополнительную огнестойкость.

Кабель состоит из 2-5 жил, рассчитан на напряжение до 660 В, выдерживает нагрев до +70С и отличается еще более высокой гибкостью, чем кабель ВВГ: радиус изгиба NYM – всего 4 диаметра кабеля.

NYM можно укладывать под землей, но лучше использовать гофротрубу. Солнечных лучей кабель боится.

Расчет кабеля по мощности и длине

Если взять во внимание среднестатистическую квартиру, то длина проводов не достигает таких величин, чтобы принимать во внимание этот фактор. Несмотря на это, бывают случаи, когда при выборе провода следует учитывать и их длину

Например, требуется подключить частный дом от ближайшего столба, который может находиться на значительном расстоянии от дома.

При значительных токах потребления, длинный провод может оказывать влияние на качество электропередачи. Это связано с потерями в самом проводе. Чем больше будет длина провода, тем больше окажутся потери в самом проводе. Другими словами, чем больше будет длина провода, тем больше окажется падения напряжения на данном участке. Применительно к нашему времени, когда качество электропитания оставляет желать лучшего, подобный фактор играет существенную роль.

Чтобы это знать, опять придется обратиться к таблице, где можно определить сечение провода, в зависимости от расстояния до точки питания.

Таблица определения толщины провода, в зависимости от мощности и расстояния.

Выбор кабеля по мощности и сечению

Выбор подходящих характеристик должен быть обоснован фактической, а не планируемой необходимостью. После того, как всё просчитано, уложено и подключено, вносить коррективы становится опасно. Лучше с самого начала определиться с количеством подключаемого оборудования и на основе этого планировать дальнейшие шаги.

Расчет сечения ведется на каждый используемый элемент в схеме электропроводки.

Многое зависит от толщины токоведущей жилы

После того как выбрана марка электрокабеля, нужно обратить внимание на его сечение. Когда оно не соответствует потребляемой нагрузке, жилы провода начинают работать по принципу электронагревательного прибора, при этом выделяя опасные для жизни продукты горения – едкий дым и ядовитый газ.

Минимально разрешенным сечением для бытовых осветительных сетей считается 1,5 мм, для розеток – 2,5 мм.

Толщина пропорциональна длине. Когда подключаются мощные потребители электроэнергии вдали от источника тока, то питающий провод должен быть толстым!

Падение напряжения вполне естественно при использовании тонкожильных с малым сечением проводов. Галогенные и энергосберегающие лампы в таком случае вовсе могут не работать. Значительная часть мощности будет идти на нагрев жил.

Выбор сечения провода

При проектировочных работах любой сложности, будь то система электроснабжения крупного предприятия или замена электропроводки в квартире, в любом случае необходимо уметь выбирать сечения проводов и знать, как это правильно делается.

Выбор сечения провода зависит от множества факторов (нагрев, способ прокладки, температура окружающей среды, количество кабелей, расстояние между кабелями, экономическая плотность тока, условия короны), все они описаны в разделе 1.3 ПУЭ. Здесь же я хочу привести основные требования, которые могут пригодиться при проектировании именно квартирной электропроводки.

Для начала разберемся, в чём отличие провода от кабеля или шнура?

Ответ на этот вопрос дан в ГОСТ 15845-80.

Электрический кабель – это кабельное изделие, содержащее одну или более изолированных жил (проводников), заключенных в металлическую или неметаллическую оболочку, поверх которой в зависимости от условий прокладки и эксплуатации может иметься соответствующий защитный покров, в который может входить броня, и пригодное, в частности, для прокладки в земле и под водой.

Электрический провод – это кабельное изделие, содержащее одну или несколько скрученных проволок или одну или более изолированных жил, поверх которых в зависимости от условий прокладки и эксплуатации может иметься легкая неметаллическая оболочка, обмотка и (или) оплетка из волокнистых материалов или проволоки, и не предназначенное, как правило, для прокладки в земле.

Электрический шнур – это провод с изолированными жилами повышенной гибкости, служащий для соединения с подвижными устройствами.

Выбор сечения провода для квартирной проводки

В квартирах обычно используются провода с резиновой или пластмассовой изоляцией. Следует применять провода с медными жилами (ПУЭ п.7.1.34.). Соответственно все дальнейшие рекомендации будут даны для проводов с медными жилами.

Чем выше ток, тем сильнее нагревается проводник, вследствие нагрева проводника под воздействием сильных температур разрушается изоляция.

Из-за разрушения изоляции может возникнуть короткое замыкание, пожар или поражение человека электрическим током со смертельным исходом. Чтобы этого не происходило, температура жил при прохождении тока не должна превышать 65°C.

Соответственно для того чтобы выбрать сечение провода, необходимо рассчитать максимальный ток, который будет проходить по проводнику и на основании полученного значения выбрать из таблицы 1 подходящее сечение. Такой метод называют, методом выбора сечения провода по нагреву.

Формула которая поможет Вам определить силу тока того или иного потребителя:

где, I – сила тока, А; P – мощность, Вт; U – напряжение, обычно для бытовых потребителей равно 220, В.

Таблица 1. Выбор сечения проводов, шнуров и кабелей с резиновой и поливинилхлоридной изоляцией с медными жилами в зависимости от тока.

Сечение жилы провода, мм2

0,5

0,75

1

1,5

2

2,5

3

4

5

6

8

10

16

Открытая проводка, сила тока, А

11

15

17

23

26

30

34

41

46

50

62

80

100

Скрытая проводка сила тока, А

14

15

19

21

24

27

31

34

43

50

70

Для выбора сечения подбирают равное или ближайшее большее значение тока. Таблица верна для температуры окружающей среды равной 25°C. Если температура окружающей среды отличается от заданной, то вводится поправочный коэффициент для тока (см. таблицу 2).

Таблица 2. Поправочные коэффициенты на токи для кабелей в зависимости от температуры окружающей среды.

Температура окружающей среды, °С

-5

+5

+10

+15

+20

+25

+30

+35

+40

+45

+50

Поправочный коэффициент для тока

1,36

1,31

1,25

1,20

1,13

1,07

1,00

0,93

0,85

0,76

0,66

0,54

Согласно ПУЭ (таблица 7.1.1.) сечение провода от этажных до квартирных щитков и к расчетному счетчику должно быть не менее 2,5 мм2.

Сечение проводов от щитков и распределительных пунктов до светильников, штепсельных розеток и других электроприемников должно быть не менее 1,5 мм2.

В квартирной проводке сечение рабочего (N) и защитного (PE) заземления должно быть равно сечению фазного провода. Если PE проводник прокладывается отдельным проводом, то его сечение должно быть не менее 2,5 мм2 (согласно ПУЭ п.7.1.45.).

Автор Михаил Путилов, опубликовано 06.05.2013

Какая проводка лучше медная или алюминиевая

Что лучше — медная или алюминиевая проводка? Этот вопрос часто поднимается в среде специалистов и обычных людей, планирующих поменять старые провода в доме, квартире или офисе. Но чтобы принять правильное решение, важно знать преимущества и недостатки, правила эксплуатации, а также основные отличия между медной и алюминиевой коммутацией.

Плюсы и минусы

Алюминиевая проводка имеет следующие преимущества:

  • Небольшая масса. Эта особенность важна при монтаже линий электропередач, длина которых может достигать десятков, а то и сотен километров.
  • Доступность по цене. При выборе материала для проводки многие ориентируются на стоимость металла. Алюминий имеет меньшую соответственно, что объясняет более низкую цену изделий из этого металла.
  • Стойкость к окислительным процессам (актуальна при отсутствии контакта с открытым воздухом).
  • Наличие защитной пленки. В процессе эксплуатации на проводке из алюминия формируется тонкий налет, уберегающий металл от окислительных процессов.

Алюминий имеет и ряд недостатков, о которых необходимо знать:

  • Высокое удельное сопротивление металла и склонность к нагреву. По этой причине не допускается применение провода меньше 16 кв.мм (с учетом требований ПУЭ, 7-я редакция).
  • Ослабление контактных соединений из-за частых нагревов при прохождении большой нагрузки и последующего остывания.
  • Пленка, которая появляется на алюминиевом проводе при контакте с воздухом, имеет плохую проводимость тока, что создает дополнительные проблемы в местах соединения кабельной продукции
  • Хрупкость. Алюминиевые провода легко переламываются, что особенно актуально при частом перегреве металла. На практике ресурс алюминиевой проводки не превышает 30 лет, после чего ее необходимо менять.

Правила соединения меди и алюминия

Бывают ситуации, когда требуется заменить только часть проводки или добавить (перенести) несколько розеток в квартире. В такой ситуации возникает вопрос, как правильно соединить провода, выполненные из различного металла. Чтобы избежать повышенного прогрева в местах объединения медной и алюминиевой проводки, стоит использовать следующие способы коммутации:

  • Соединение типа «орешек». В этом варианте провода зажимаются между специальными пластинами (всего их три). Сначала откручиваются пластины сверху и снизу, после чего между средним и верхним зажимом вставляется провод. На последнем этапе происходит затяжка изделия. Такая же манипуляция проделывается с другой стороны.
  • Соединение с помощью болта. Такое крепление похоже на «орех» с той лишь разницей, что два провода объединяются и насаживаются на один болт с установкой шайбы между ними. Далее фиксация производится с помощью гайки.
  • Пружинные клеммы. Если проводка меняется полностью, лучше использовать клеммники типа WAGO. Их особенность заключается в легкости монтажа и удобстве крепления проводов, благодаря пружинному типу зажимов. Перед применением таких клемм важно предварительно зачистить кабель на расстоянии 13-15 мм по краям. После этого провод вставляется в отверстие и крепится небольшими рычагами. В средней части клемм предусмотрена специальная смазка, предотвращающая окисление металлов.

    Применение пружинных клемм допустимо только в осветительной сети. Протекание большой нагрузки приводит к нагреву пружин клеммника, ухудшению качества контакта и, соответственно, снижению проводимости.

  • Клеммные колодки — один из лучших вариантов для объединения проводов из меди или алюминия. Изделие представляет собой планку из диэлектрического материала с металлической планкой и клеммниками для зажима. При монтаже требуется зачистить края кабеля, вставить его в отверстия и хорошо прожать.

Рассмотренные способы соединения могут применяться для объединения проводов, выполненных из различных металлов (не только меди и алюминия). Такое исполнение гарантирует высокий уровень безопасности и возможность ухода от потенциально опасного скручивания. Но стоит помнить о важности периодической проверки и протяжки болтовых соединений и клеммников, ведь они имеют свойство ослабляться.

Какой материал для проводки лучше?

Теперь разберемся более подробно, какой провод лучше медный или алюминиевый. В этом отношении появилось множество стереотипов и заблуждений, о которых поговорим ниже:

  • Долговечность. Считается что срок жизни медного провода больше, чем алюминиевого. Это ошибочное мнение. Если заглянуть в специальный справочник, можно убедиться, что ресурс кабелей из обоих видов металла идентичен. Для изделий с одинарной изоляцией он составляет 15 лет, а с двойной — 30.
  • Склонность к окислению. Применяя кабель из алюминия, стоит помнить о его склонности к окислительным процессам. Еще в школе нам рассказывали что Al (алюминий) — металл, который активно взаимодействует с кислородом, из-за чего на его поверхности появляется тонкая пленка. Последняя защищает металл от дальнейшего распада, но ухудшает его проводимость. Если изолировать провод от окружающей среды, риск окислительных процессов сводится к минимуму. Оптимальный вариант — применение специальных клеммников с токопроводящей пастой. Особенность последней заключается в улучшении качества контактного соединения между двумя проводами и снятие пленки окисла с металла. Кроме того, специальная смазка исключает контакт алюминия с окружающим воздухом.
  • Прочность. Медная проводка считается более прочной и способна выдерживать многоразовые сгибания. В ГОСТе прописано, что провод, выполненный из меди, должен выдержать 80 перегибов, а из алюминия — 12. Если проводка проходит в стене, полу или спрятана под потолком, такая особенность не так важна.
  • Стоимость. Цена провода из алюминия ниже в 3-4 раза. Но при выборе важно помнить, что медный провод сечением 2,5 кв. мм рассчитан на ток 27 Ампер. Если отдавать предпочтение алюминиевой проводке, толщина провода должна составлять 4 кв. мм (номинальный ток 28 Ампер).
  • Сопротивление. Определяясь, что выбрать — алюминиевые или медные провода, стоит учесть разное удельное сопротивление. Для меди этот параметр составляет около 0,018 Ом*кв.мм/м, а для алюминия — 0,028. Но стоит учесть, что общее сопротивление (R) проводника зависит не только от упомянутого параметра, но и от длины и площади проводника. Если учесть, что для той же нагрузки применяются алюминиевые провода большего сечения, итоговое R изделий из меди и алюминия будет приблизительно идентичным. Наибольшее сопротивление возникает в местах соединения, но при следовании рассмотренным выше советам этого можно не бояться.
  • Легкость монтажа. Считается, что соединение проводов из алюминия — более сложная задача. Это актуально лишь при обычном объединении проводки, путем скрутки. В случае применения оконцевателей, клеммников или болтов такая проблема отпадает.

Отдельного внимания заслуживает ситуация, подразумевающая контакт двух различных металлов. При объединении меди и алюминия в месте контакта происходят различные процессы, из-за протекания которых увеличивается сопротивление. В результате место стыка двух проводов перегревается, изоляция разрушается и возрастает риск воспламенения.

Рассмотренная выше особенность характерна для всех металлов, имеющих различное удельное сопротивление. Кроме того, многие производители используют не «чистые» металлы, а их сплавы, что также приводит к изменению параметра сопротивления. Чтобы избежать проблем в будущем, лучше правильно соединять провода и отказаться от их скручивания.

Полезные рекомендации

В завершение приведем несколько советов, которые должны быть учтены при организации проводки:

  1. В случае самостоятельного проектирования проводки в доме или квартире, лучше выбирать медные провода. При меньшем сечении они выдерживают большее токи и более стойки к частым сгибаниям. Не менее важный момент — объем. Медные провода компактны, что упрощает процесс создания штробы. Например, при подключении приемника мощностью 7-8 кВт алюминиевый провод должен иметь сечение около 8 мм. В кабеле три жилы и плюс оплетка. В итоге общий диаметр составляет около 1,5 сантиметров. Для сравнения медь может иметь сечение 4 кв.мм, а общий диаметр — не более сантиметра.
  2. При установке розетки должен использоваться трехжильный кабель, с заземляющим проводом. Расстояние розетки от пола — 30 см. При организации осветительной цепи допускается применение кабелей с двумя жилами (заземление здесь не нужно).
  3. Запрещено вешать всю нагрузку на одну пару проводов (тем более, если они алюминиевые). Оптимальный вариант — разделение цепи на несколько линий. Например, через один автомат питается ванная, через другой — освещение, через третий — кухня и так далее. Сечение провода для кухни и ванной должно быть 4 или 6 кв.мм, а для цепи освещения — 1,5 или 2,5 мм.

Сложнее всего обстоят дела в старых квартирах, где смонтированы алюминиевые провода, которые отжили свой ресурс и требует замены. Проводка сечением 2,5 кв.мм выдерживают нагрузку не более 20 Ампер, чего недостаточно для современных электроприемников. Кроме того, изоляция проводов со временем теряет эластичность и постепенно разрушается. В такой ситуации единственным решением является полная замена проводки на медные провода.

Подробнее, почему стоит заменить алюминиевую проводку на медную в старом доме, смотрите в этом видео:

Итоги

Какой же провод лучше? С позиции эксплуатационных качеств более предпочтительной является медь. Если исходить из стоимости, алюминиевые провода обходятся дешевле. И здесь важно принять решение — экономить на своей безопасности или нет.

как правильно выбрать и что нужно знать о проводах.

На современном рынке строительных и ремонтных материалов существует так много разновидностей и марок проводов, что в вопросе, какие провода для электропроводки лучше выбрать, часто путаются даже самые матерые профессионалы. Что уж говорить о новичках?  Еще больше путаницы вносят различные «эксперты» на форумах, для которых выбор провода для проводки это якобы самое простое дело на земле. Но в действительности они мало что в этом понимают в том, какой провод использовать для проводки в доме и почему именно его. Но при этом раздают массу советов, только вводя в заблуждение.

Разновидности проводов и кабелей

Даже проводя поверхностный, незначительный ремонт (например, поклейку обоев) стоит проверить состояние электрических проводов:

  • Проверьте, везде ли есть достаточно надежное соединение в распределительных коробках;
  • Подкрутите все розетки, что успели расшататься и подтяните винты крепления проводов;
  • Просмотрите, нет ли где-то риска замыкания.

За последние 20 лет количество энергии, потребляемой человечеством, выросло примерно в 3 раза. А зимой эти показатели еще выше по причине использования электрических обогревателей.

Проблемы с проводкой это одна из самых частых причин пожаров. Именно поэтому стоит тщательно следить за ее состоянием. При замене провода важно ориентироваться строго на качество устанавливаемых проводов. К тому же если сразу установить хорошие провода, то снова менять их придется не скоро.

Сразу стоит учесть, что если вы не обладаете необходимым опытом и навыками, то не стоит браться за ремонт самостоятельно. Лучше доверить дело профессиональному электрику. После всех предостережений можно перейти к рассмотрению разновидностей проводов. Начать можно с различных маркировок, обозначенных на них:

  • Если первая буква в названии провода «А», то токоведущая часть провода сделана из алюминия. Если первая буква не «А», то первая буква говорит о том, из какого материала была сделана верхняя оболочка провода. Например: «В» – винил», «П» – полиэтилен, «Р» – резина, «К» – обозначает, что кабель контрольный.
  • Второй символ это информация непосредственно об изоляции токоведущей части провода. Обозначение точно такие же как и в прошлом пункте.
  • Следующий символ — это обозначение конструкции провода. Это может быть обозначение «ШВ», что говорит о наличии герметичной защиты провода. Если там обозначение «Э», то это значит, что провод экранированный. «Г» будет означать гибкость провода, а «П» то, что он плоский.
  • Кроме перечисленных в маркировке могут встречаться и иные обозначения. Например, пометка «НГ» будет означать, что кабель устойчив к возгоранию и способен самостоятельно затухать. Пометка «LS» будет означать, что при возгорании кабель не выделяет дым и не плавится.
  • Цифры, которыми помечены провода это обозначение количество жил в проводе (кабеле) и их сечение. Например: 3х2,5 обозначает, что провод трехжильный и имеет сечение каждой жилы 2,5 мм2.

Кроме пометок сами расцветки проводов тоже несут определенный смысл. Коричневый, белый и красный это всегда фаза. Синий это ноль. Желто-зеленый и зеленый это заземление.


Более подробно о проводах и их обозначениях читайте статью Разновидности и марки проводов.
Совсем не обязательно запоминать по памяти все эти обозначения. Если вы не профессиональный электрик, то это вообще не имеет смысла. Проще выписать себе нужные пометки и обозначения перед походом по магазинам. А лучше перед покупкой проконсультироваться с профессиональным электриком, которому вы доверяете или продавцом-консультантом в магазине.

Как выбрать провод

Один из первых моментов, с которых стоит начать ремонт поводки это выбор провода. Точней стоит определиться, что следует использовать кабель или провод. На самом деле разница между ними с точки зрения характеристик едва заметна. Часто все зависит от того как сам производитель позиционирует свое изделие.

Кабель, шнур и провод понятия, которые часто путают между собой. Согласно учебных пособий, кабель это несколько отдельных изолированных друг от друга жил объединённых одной цельной изоляцией. Например: ВВГ (медный кабель в ПВХ оболочке и с ПВХ изоляцией), который может иметь от одной до четырех жил. В разных кабелях жилы имеют разное сечение.

Провод тоже может иметь несколько отдельных изолированных друг от друга жил объединённых одной цельной изоляцией. Например: ППВ (медный Провод Плоский с изоляцией из ПВХ) или ПУНП – двух и трех жильный с сечением 0,75 – 4 мм².

Шнур имеет примерно такое же устройство, только токоведущие жилы гибкие т.к. состоят из пучка тонких проволочек, и покрытые более гибкой изоляцией и защитной оболочкой. Например: ПВС (медный Провод со Скрученными жилами в ПВХ оплетке) с сечением от 0,5 до 2,5мм².

Данная тема так обширна, что потребуется отдельная статья для того чтобы полноценно ее рассмотреть. По этому рекомендуем прочитать статью про разновидности и марки проводов. Про способы монтажа проводки тоже есть отдельные статьи. Например есть статья «Как смонтировать проводку в деревянном доме» или «Как произвести электромонтаж проводки в доме или квартире».  Но на практике достаточно будет уяснить некоторые базовые тонкости. Например, то что вся стационарная электрическая проводка в квартире должна проводиться кабелем или проводом повышенного сечения. При помощи гибкого провода-шнура допустимо подключать только переносное электрическое оборудование либо слабые системы с напряжением, не превышающим 24 Вольта. То есть для внутренней проводки – кабель. Для внешней – провод.

Кроме этого, следует помнить, что для проводки в квартире лучше использовать медный кабель. Это повысит надежность проводки, а следственно уменьшит вероятность возникновения пожара. Именно поэтому такие электропровода для деревянного дома — это лучшее решение. Всем известно, дерево само по себе больше подвержено горению. А значит, риск пожара выше если сравнивать с квартирой или каменным домом.

При выборе следует также учитывать материал, из которого сделан провод. Если из алюминия, то он наделен меньшей проводимостью электричества и достаточно быстро начинает ломаться в местах перегибов. Кроме этого провод окисляется, и данный оксид отличается повышенным сопротивлением. Это означает, что качество проводимости тока будет только ухудшаться. Главное достоинство таких проводов их сравнительно небольшая стоимость.

Медные провода обладают значительно лучшими качествами, например:

  • Они не так сильно подвержены окислению.
  • Лучше проводят ток.
  • Более адоптированы под внешнюю среду.
  • Не так подвержены поломкам в местах сгибов.

При этом стоимость проводов немного выше в сравнении с алюминиевыми. Но такая затрата окупает себя. Из-за качеств медных проводов менять проводку придется значительно реже.

Электрический кабель в квартире должен быто достаточно гибким. Обычно городская проводка отличается большим количеством соединений и изгибов. Если говорит о кабелях, используемых за пределами жилой квартиры, то от них уже не потребуется такой гибкости.

Сечение кабелей

Вне зависимости от марки кабеля отдельно стоит обращать внимание на сечение проводов или кабелей. Оно по факту отвечает за ту токовую нагрузку, которую кабель сможет выдержать. На рынке стройматериалов можно найти провода и кабеля с сечением от 0,35 мм2 до 25 мм2. Если говорить про освещение, то достаточно будет провода с сечением 3*1,5 мм. А если под розетку то 3*2,5.

Для более точного определения сечения провода необходимо провести и более тщательные расчеты. Как произвести расчеты сечения провода читайте статью «Расчет сечения провода по току«. Но если в этом действительно есть необходимость, то лучше доверить эту работу профессиональным электрикам. При самостоятельном расчете, скорее всего по неопытности ускользнёт масса важных деталей.

Также снова важно учитывать материал провода. Если он алюминиевый, то показатели автоматически стоит увеличивать в полтора раза. Именно настолько проводимость меди выше проводимости алюминия. Поэтому алюминиевый провод будет значительно толще.

Кроме этого на выбор сечения будет влиять то, как будут спрятаны провода. Например, укроете провод под штукатурку, и появится риск его перегрева. Соответственно если выбирать проводку под слой штукатурки, то его сечение должно быть больше, чем провода под открытую проводку. При этом в процессе покупке стоит покупать провода с запасом по сечению. Этот запас вам обязательно пригодится в будущем, покупая в дом новую бытовую технику.

Так какой же провод купить для электропроводки в квартире

На основании вышеизложенного приходим к выводу, что провод от щита учета до распределительной коробки и дальше между распредкоробками можно проложить проводом ППВ-3х2,5 или ППВ-3х4. В некоторых случаях сечение провода может доходить до 6мм2. Провод прокладываем трехжильный (фаза, ноль, заземление). Можно использовать кабель ВВГ с аналогичными сечениями.

Провод (кабель) от распределительной коробки до розетки используем тех же марок с сечением 1,5-2,5 мм2. Если розетки с заземляющим контактом, то используем трехжильный провод, если без заземления, то двухжильный. Я бы посоветовал во всех случаях прокладывать трехжильный провод. На перспективу. Вдруг через некоторое время понадобится заземляющий контакт.

Провод от выключателя до ламп освещения прокладываем сечением 0,75-1,5 мм2. Число жил от двух и до… зависит от того, на сколько групп освещения у вас разделен светильник (люстра).

При определении длинны покупаемого провода лучше всего составить план квартиры в масштабе, где вы собираетесь прокладывать проводку, условно расставить мебель и разметить, где у вас будут находиться розетки выключатели и светильники. Потом нарисовать схему прокладки проводки с указанием сечения провода и количества жил в нем. План может выглядеть примерно так:


После этого можно посчитать примерно сколько провода надо купить прибавив к расчетам процентов 10-15 на всякий случай.

В конце статьи еще раз вам напомню, что если вы не обладаете определенными знаниями в области электрики, то лучше доверьте эти работы специалисту.

Какой кабель использовать для проводки в квартире?

В настоящее время, существует громадное количество кабелей и проводов, различных марок, типов, форм и предназначений. Достаточно тяжело разобраться в их разнообразии и выбрать правильный кабель для монтажа электропроводки в квартире или доме самому.

Более того, нередко, даже на специализированных форумах и порталах, всерьез обсуждаются проводки, выполненные из кабелей для этого совершенно не предназначенных и даже запрещенных к использованию во внутренних электросетях квартир.

В этой статье я постараюсь кратко, но с опорой на правила и нормы, дать вам верное представление о том, какие именно кабели и провода можно использовать в квартире или частном доме. Из всего многообразия возможных кабелей я укажу лишь самые оптимальные по доступности, удобству монтажа, качеству исполнения и конечно же цене.

ПРОВОДА ИЛИ КАБЕЛИ?



Много уже копий сломано в спорах при определении разницы между проводами и кабелями, порой их отличают лишь малозаметные, на первый взгляд, характеристики и нередко, лишь обозначение, принятое производителем, позволяет правильно идентифицировать кабельное изделие.

Думаю, эта тема, для лучшего понимания, достойно отдельной статьи, а сейчас я не буду усложнять, просто примите за правило:

Всю стационарную электропроводку квартиры делаем кабелями, проводами подключаем либо переносное электрооборудование, либо слаботочные системы, с напряжением до 24В включительно.


МЕДЬ ИЛИ АЛЮМИНИЙ



Любые применяемые вами провода или кабели в квартире, должны быть медными. Об этом нам говорит пункт ПУЭ 7.1.34., а так же СП 31-110-2003, п. 14.3

ПУЭ 7.1.34 “В зданиях следует применять кабели и провода с медными жилами”

СП 31-110-2003, п. 14.3 “Внутренние электрические сети должны быть не распространяющими горение и выполняться кабелями и проводами с медными жилами в соответствии с требованиями 2.1 и 7.1 ПУЭ.”



ОДНОПРОВОЛОЧНЫЙ ИЛИ МНОГОПРОВОЛОЧНЫЙ КАБЕЛЬ?

Жилы у кабеля или провода, кроме материала изготовления, бывают также однопроволочные и многопроволочные. Каждая из этих разновидностей имеет свои достоинства и недостатки и соответственно области применения.

Однопроволочная жила кабеля, представляет собой один сплошной проводник, монолит из токопроводящего материала определенного сечения, покрытый изоляцией.

Кабель с однопроволочными жилами более жесткий, при частых перегибах ломается, поэтому обычно используется для прокладки именно стационарный электропроводки, тем более, что при прочих равных, он стоит дешевле многопроволочного и более прост и удобен в монтаже.

Многопроволочнчая жила кабеля, состоит из множества тонких проводников в общей изоляции, из суммарного количества которых и образует общее сечение такой жилы.

Кабель или провод с многопроволочными жилами довольно гибкий, поэтому он идеален для подключения переносного электрооборудования, так же удобен при проклдке в труднодоступных местах.

При подключении проводов с многопроволочными жилами к клеммникам розеток, выключателей или другой электроаппаратуры, требуется их оконцовывание или опрессовка наконечниками.

Есть у многопроволочных и однопроволочных жил кабелей и проводов различия и в том, как они проводят электрический ток, но в условиях бытовой сети квартиры, их достоинства и недостатки практически нивелируются. Поэтому, выбор применения того или иного типа жил у кабелей, стоит делать в первую очередь из соображений удобства монтажа и последующей эксплуатации, а для стационарной проводки это однозначно однопроволочный!

ТИП И МАРКА КАБЕЛЕЙ ДЛЯ ПРОВОДКИ

Согласно ГОСТ 31565-2012, который регламентирует использование кабельных изделий исходя из требований пожарной безопасности, во внутренних электроустановках зданий и сооружений, разрешено использовать кабели с типом исполнения:

нг-LS – не распространяющие горение с низким дымо- и газовыделением.

нг-HF – не распространяющие горение и не выделяющие коррозионно-активных газообразных продуктов при горении и тлении – галогенов.

В настоящее время, такого типа, нам доступны к использованию в электропроводках два вида кабелей:

ВВГнг-LS



ППГнг-HF



В условиях квартиры или частного дома, достаточно применять ВВГнг-LS, он более распространён и доступнее по цене, чем ППГнг-HF.

Но важно, чтобы вы понимали их принципиальное различие, если говорить простым языком, на бытовом уровне, получается следующее:

ВВГнг-LS – в случае пожара, при наличии открытого пламени, будет гореть и плавиться, выделяя в окружающее пространство опасные химические соединения – галогены, т.к. изоляция его выполнена из ПВХ. И хотя, в отличие от своих запрещённых к применению собратьев ВВГ и ВВГнг, количество выделений этих химически активных веществ, у кабеля с маркировкой LS (low smoking) значительно снижено, они все же очень опасны. Даже короткое воздействие их на организм человека может приводить к необратимым изменениям и часто именно эти соединения являются одной из причин гибели людей при пожаре.

ППГнг-HF – в кабеле этой марки, применена изоляция из безгалогенной композиции на основе полиолефинов, о чем свидетельствует приставка HF (Halogen-Free). При горении он не выделяет потенциально опасных химически активных элементов, что зачастую позволяет людям успеть эвакуироваться из горящего здания или помещения.
В любом случае, для монтажа электропроводки, можно применять обе указанных марки кабелей.

Наиболее распространен в настоящее время в электропроводках квартир кабель – ВВГнг(А)-LS.



СЕЧЕНИЕ КАБЕЛЕЙ



При выборе сечения электрических кабелей, для электропроводки квартиры или частного дома, в первую очередь руководствуемся всё тем же ПУЭ 7.1.34., в котором указано, что минимально допустимое сечение медного кабеля должно составлять 1.5 мм.кв. Каждая линия электропроводки должна рассчитываться отдельно по нагрузке, в зависимости от этого и выбирается сечение жил кабеля.

Чаще всего, в жилых домах, достаточно использования кабелей следующих сечений (на примере ВВГнгLS):

ВВГнгLS 3х1,5 мм.квДля групп освещения, максимальная мощность до 4.1 кВт, рекомендуемый номинал защитного автоматического выключателя 10А (2.3кВт)

ВВГнгLS 3х2,5 мм.квНа группы розеток, максимальная мощность до 5. 9 кВт, рекомендуемый номинал защитного автоматического выключателя 16А (3.6кВт)

ВВГнгLS 3х6 мм.квНа питание электрической варочной панели или электроплиты, максимальная мощность до 10.1 кВт, рекомендуемый номинал защитного автоматического выключателя 32А.(7.3кВт)

Вводной кабель в квартиру, выбирается согласно выделенной на квартиру мощности, но рекомендуется использовать не менее чем 3х6мм.кв, лучше если 3х10мм.кв.



ПОДКЛЮЧЕНИЕ ЭЛЕКТРООБОРУДОВНИЯ К СЕТИ



Нередко, в процессе электромонтажа, возникает необходимость подключить электрооборудование к сети, например, электроплиту к силовой розетке. Для этих целей удобно использовать гибкие провода, главные правила, которыми необходимо при этом пользоваться, следующие:

Опять же пункт 2.1.48 из ПУЭ 7, который прямо указывает, что необходимо использовать провода, лишь в тех областях, для которых они были созданы:

“Провода и кабели должны применяться лишь в тех областях, которые указаны в стандартах и технических условиях на кабели (провода)”

Другими словами, если в ТУ к проводу указано, что «служит для подсоединения электроприборов и электроинструмента, электроплит, стиральных машин, холодильников и изготовления удлинительных шнуров», то именно для этих целей его и необходимо использовать. Это выдержка, из ТУ к проводу ПВС (Провод соединительный). Здесь, например, такой провод используется для подключения варочной панели.

Для слаботочного освещения до 24В, например, для прокладки провода от трансформатора до светодиодной ленты, довольно часто используется ШВВП – Шнур с оболочками из ПВХ плоский.

Проводник заземления, например, для дополнительной системы уравнивания потенциалов (ДСУП), довольно часто делают из провода ПВ3 или его аналогов.

Обычно, проводов и кабелей, которые указаны в статье, достаточно, для практически всех типов работ, связанных с электрикой в квартире или доме. Такая электропроводка, при соблюдении всех правил электромонтажа, получается по-настоящему надёжной и безопасной.

Если у вас есть какие-то вопросы по применению проводов различных видов и типов, при электромонтаже, обязательно оставляйте их в комментариях к статье, постараюсь оперативно вам помочь. Кроме того, пишите об опыте применения проводов других типов, положительном и «не очень».

Есть что добавить ?? – оставляйте комментарии!

Преимущество медных проводов

В наше время, мощного электропотребления, имеется самая разнообразная кабельная продукция, которая отличается множеством характеристик. Среди различных типов проводов широко используются медные, они на порядок дороже, чем алюминиевые, но имеют множество преимуществ. Медные проводники, отличаются большей электрической проводимостью и менее подвержены коррозии.

Провода, сделанные из меди, более прочны и гибки, их можно гнуть значительно больше раз, чем алюминиевые, которые при нескольких изгибах могут сломаться, это очень важно при монтаже электропроводки. Медная проводка более долговечна.

Медь не окисляется, что нельзя сказать об алюминии. Алюминиевые провода, в случае соприкосновения с воздухом, быстро окисляются, результатом служит, образование на их поверхности тугоплавкой окисной пленки, которая плохо проводит электрический ток, а следовательно, препятствует созданию хорошего контакта. Место с плохим контактом будет постоянно греться, искрить. Медные провода обеспечивают высокую надежность соединения и исключают замыкания в местах крепления к электрическим приборам и между собой.

При креплении в винтовых зажимах, алюминиевые проводники, проявляют такой недостаток, как низкий предел текучести, в результате алюминиевые провода выскальзывают из-под зажима, ослабляя контакт и по этому, места крепления алюминиевых жил, требуют периодической проверки.

Так же медные проводники, в отличии от алюминиевых, обладают меньшим удельным сопротивлением, имея меньший диаметр сечения. Соответственно, необходимо меньше изолирующего и защитного материала, что снижает ценовую привлекательность алюминия. Проводники из меди позволяют обеспечить необходимое качество контакта и надежное электроснабжение, электропитание.

Отличающиеся большой гибкостью и виброустойчивостью, медные проводники, применяются, не только, в электрической проводке помещений, так же в бытовой технике, автомобилестроении и прочих современных отраслях. Очевидные преимущества меди, связанные с физико-химическими свойствами и ограничениями технических стандартов, не позволяют медные проводники, полноценно заменить алюминиевыми.

Почему медь используется для изготовления электрических проводов

Медь используется в самых разных областях, в том числе в электрических проводах. Будь то кабель питания для телевизора, компьютера, кухонного оборудования или строительного инструмента, он, вероятно, сделан из меди. Этот красно-коричневый металл с атомным номером 29 стал незаменимым в нашей повседневной жизни, помогая приводить в действие бесчисленные устройства. Но медь – не единственный материал, который может передавать электричество, так почему же она предпочтительнее для создания электрических проводов?

Высокая проводимость

Медь, уступая только серебру, является металлом с высокой проводимостью.Это означает, что электричество может проходить через него с большей легкостью, что делает его идеальным для использования в электрических проводах. Компании могут использовать другие токопроводящие металлы для создания электрических проводов. Однако, если они не используют серебро, высокая проводимость меди позволяет проходить электрическому току на большее расстояние. Компании могут создавать более длинные и эффективные электрические провода, используя медь вместо большинства других проводящих металлов.

Недорого

Медь также относительно недорога по сравнению с другими металлами.Золото, например, отличный проводник электричества, но стоит в несколько раз дороже меди. Если бы компании использовали золото для производства электрических проводов, они бы потратили зря деньги, поскольку медь более проводящая и стоит меньше, чем ее целевой аналог. Уже одного этого достаточно, чтобы сделать медь стандартом де-факто для электрических проводов.

Высокая пластичность

Медь не только токопроводящая; он также пластичный. Другими словами, вы можете сгибать и сгибать медь – до некоторой степени – без ее поломки или других повреждений. Почему это важно? Что ж, электрические провода должны часто проходить через стены, пол, потолок и другие ограниченные пространства. В результате они естественным образом сгибаются и извиваются вокруг дома или здания, в котором их используют. Пластичные свойства меди позволяют медным электрическим проводам гнуться и изгибаться. Они по-прежнему будут передавать электричество и не потеряют силу из-за деформации формы.

Термостойкость

Преимущество медных электрических проводов, о которых часто забывают, – это их термостойкость.По данным ESFI, электрические пожары являются причиной более 51000 пожаров в жилых домах в США каждый год – и это не считая коммерческих / коммерческих пожаров. Медные электрические провода безопаснее использовать, чем провода из большинства других токопроводящих металлов, потому что они устойчивы к нагреванию.

Как видите, медь является предпочтительным металлом для электрических проводов по нескольким причинам. Обладает высокой электропроводностью; это недорого; он пластичный; и он термостойкий. Это общепринятый стандарт производства электрических проводов.

Почему медь является выбором №1 для электрических соединителей

На протяжении почти 200 лет медь была предпочтительным материалом для электрических соединителей. Медь использовалась в электропроводке с момента изобретения электромагнита и телеграфа в начале 1800-х годов и получила еще большее распространение с изобретением телефона в 1876 году. Сегодня медные электрические соединители все еще используются в телекоммуникациях, а также в электроснабжении. генерация, распределение и передача.

Почему медь используется в большинстве электрических проводов?

Все металлы обладают некоторым сопротивлением электрическому току, поэтому для протекания тока им требуется источник питания. Чем ниже уровень удельного сопротивления, тем больше у металла электропроводность. Медь имеет низкое удельное сопротивление и поэтому является отличным проводником.

Медь также менее окислительна, чем другие металлы. Окисление происходит, когда кислород и влага в воздухе вступают в реакцию с поверхностью металла.Эта реакция разъедает металл и образует пленочное покрытие, подобное ржавчине на стали. Медь не ржавеет, но образует зеленоватую патину, называемую оксидом меди. Однако, в отличие от ржавчины, это покрытие фактически защищает металл от дальнейшей коррозии и не влияет на проводимость.

Чем отличается алюминиевая проводка от медной?

В то время как алюминий можно использовать для электрических нужд, медь во многих отношениях лучше. Во-первых, алюминий имеет более низкую проводимость, чем медь, а также более склонен к окислению.Оксид алюминия, который образуется на поверхности, не является проводящим, как оксид меди, а это означает, что он будет мешать прохождению электричества. Чтобы бороться с этим окислением, алюминий необходимо покрыть антиоксидантным кремом.

Также могут возникнуть проблемы с безопасностью алюминиевых электрических соединителей. Алюминий расширяется и сжимается при нагревании и охлаждении, поэтому алюминиевая проводка со временем может расшататься, создавая опасность пожара. Эти проблемы безопасности можно уменьшить, но для этого требуются особые соображения, такие как специальные приспособления, предназначенные для алюминиевой проводки, устройства для прерывания дугового замыкания и медный провод «скругления» к концам алюминиевых проводов.Напротив, медная проводка более безопасна в использовании и требует меньших мер предосторожности.

Какие лучшие практики для медных электрических соединителей?

Хотя у меди меньше проблем с безопасностью, чем у алюминия, всякое электричество опасно. Работая над проектом электропроводки, обязательно соблюдайте соответствующие меры безопасности.

При использовании медных электрических проводов убедитесь, что:

  • Используйте правильный разъем для медных проводов, соответствующий размеру и количеству подключаемых проводов.
  • Используйте только электрические разъемы, внесенные в список UL (Underwriters Laboratories).
  • Убедитесь, что концы проводов полностью закрыты разъемом. Изолента не является безопасной альтернативой для покрытия оголенного провода.
  • При подключении ранее соединенных проводов можно повредить концы. Обрежьте концы и заново снимите изоляцию, чтобы обеспечить максимально безопасное соединение.
  • Когда закончите, проверьте надежность соединения, осторожно потянув за провода.

Mead Metals, Inc. предлагает медную продукцию различных размеров и форм. Мы также можем поддерживать объемы для удовлетворения больших и малых потребностей в меди. Если вам нужна медная катушка или медный лист, компания Mead Metals вам поможет.

Провода из меди и алюминия – что вы должны знать

Электричество – одна из важнейших составляющих современной жизни. Наша работа, развлечения и многие другие аспекты нашей повседневной жизни зависят от электричества и его многочисленных применений.Электрические провода, по которым идет энергия в наших домах, на рабочих местах и ​​в автомобилях, должны быть в оптимальном состоянии, чтобы все работало бесперебойно. Хорошая идея – немного понять, что делают эти провода и какие из них лучше всего, особенно если вы строите или реконструируете дом. В целях электробезопасности также полезно знать, что делает худшее.

Медный электрический провод

Медь считается «золотым стандартом» в мире электромонтажа. Большинство домов и электроприборов полагаются на медный провод для передачи электричества по двум причинам: он очень хороший проводник, его легко формовать и гнуть.Добыть медь несложно (хотя ее количество не так велико, как у некоторых других проводящих металлов), поэтому цена приемлемая для использования в жилых помещениях.

Алюминиевый электрический провод

Алюминий дешевле и более распространен, чем медь. Кроме того, его легко формовать и гнуть. Однако это менее проводящий материал. Алюминиевый провод, который предназначен для передачи того же количества электричества, что и медный, должен быть большего диаметра.

Электробезопасность – это проблема алюминиевой проводки в жилых домах; особенно это касается проводки, установленной в 60-х и 70-х годах. Проблемы возникают в виде избыточного тепла, когда алюминиевые провода должны нести ту же нагрузку, что и медные провода того же размера. Во многих случаях эту проводку заменяли, так как известно, что это пожароопасно. Сегодня алюминиевая проводка с большим диаметром безопасно используется в коммерческих целях. Его также можно найти в некоторых современных приборах.

Готовы начать свой проект по электромонтажу?
Найди профессионалов

Сплавы и серебро

Для промышленного использования сплавы иногда изготавливают из алюминия и меди, чтобы преодолеть разрыв между характеристиками и экономичностью.Такой тип проводки в жилых домах обычно не встречается.

Серебро – лучший проводник электричества из имеющихся, и оно уже довольно долгое время используется в электрических проводах в очень специфических высокотемпературных условиях. С серебряными проволоками есть две основные проблемы: серебро трудно гнуть и оно очень дорогое. В определенных условиях (таких, которые никогда не встретятся в доме) электрическая безопасность будет нарушена, если серебро не будет использоваться в качестве проводника.

Некоторые люди недавно принесли в дом серебряную проводку для использования с аудио и видео оборудованием.Хотя, безусловно, имеет смысл, что сигналы лучше проходить через чистое серебро, чем через медь, разница в стоимости для большинства людей перевешивает разницу в качестве. Также существует проблема с количеством серебра в этих продуктах, поскольку многие из них также содержат процентное содержание меди. Маловероятно, что небольшое количество серебра в проводке существенно повлияет на качество сигнала для вашей домашней электроники.

Электрооборудование: Строительный провод – Медь Строительные проводные системы

Медь является самым эффективным, прочным и надежным металлом, доступным на сегодняшний день.В течение всего срока службы вашей системы это также может быть самый экономичный проводник, который можно купить за деньги. Вернуться к началу

Медь устанавливает стандарт проводимости

Благодаря своей исключительной пропускной способности по току медь более эффективна, чем любой другой электрический проводник. Благодаря своей превосходной проводимости отожженная медь является международным стандартом, с которым сравниваются все другие электрические проводники. В 1913 году Международная электротехническая комиссия установила 100% проводимость меди в своем Международном стандарте отожженной меди (IACS).Это означает, что медь обеспечивает большую пропускную способность по току для данного диаметра проволоки, чем любой другой конструкционный металл. Сегодня медные проводники, используемые в строительстве, на самом деле имеют рейтинг проводимости 100% или выше по шкале IACS.

Медный строительный провод требует меньшей изоляции и меньшего диаметра, чем алюминий, поскольку алюминий с его более низкой проводимостью должен быть больше в диаметре, чем медь, чтобы пропускать такой же ток. Вот почему в один кабелепровод может поместиться больше медной проволоки по сравнению с алюминиевой.Это большее «заполнение проводами» является особым преимуществом при изменении или расширении системы. Еще одно преимущество заключается в том, что оксид меди также проводит электричество. Таким образом, соединения и концевые заделки не будут перегреваться и не потребуют использования соединений, ингибирующих образование оксидов. Кроме того, медь также обеспечивает превосходную теплопроводность (на 60% лучше, чем алюминий), что экономит энергию и ускоряет отвод тепла. Это свойство также особенно полезно при оконечных соединениях и подключениях.

Вернуться к началу

Медь прочная

Благодаря своей прочности медь сопротивляется растяжению, деформации, ползучести, царапинам и разрывам.Исключительная прочность меди по сравнению с алюминиевыми проводниками – еще одна причина, по которой она остается предпочтительным проводником в системах электропроводки во всей строительной отрасли.

Когда длинные отрезки алюминиевых проводов протягиваются через кабелепровод и кабельные лотки, они могут растянуться и перевернуться. Это снижает допустимую нагрузку по току, расходует энергию и может вызвать опасный перегрев. Медь, обладающая превосходной прочностью на разрыв, защищает от возникновения этих условий.

Медная проводка также противостоит тому, что инженеры называют ползучестью, постепенной деформацией металла несправедливым напряжением.Когда используется более легкий и более слабый алюминий, эта проблема часто возникает в точках соединения, где винт может сжимать и деформировать проводник, оставляя его под напряжением. Это может вызвать неплотное соединение, за которым может последовать окисление, искрение и перегрев. Используя медный провод в вашей системе, вы можете избежать этой проблемы.

Естественная твердость и превосходная прочность медной проводки также помогают ей не поцарапаться и не сломаться. В установках оборудования и станках, использующих не медную проводку, зазубрины и царапины могут привести к выходу из строя из-за вибрации и деформации.Из-за того, что металлурги называют усталостным отказом, эти небольшие дефекты могут перерасти в большие разрывы проводки, вызывая длительные перерывы в работе. Для прочности, долговечности и надежной работы вы можете рассчитывать на медь.

Вернуться к началу

Медь совместима с коннекторами и другими устройствами

Все ваши соединения будут прочными из прочной, устойчивой к коррозии меди. Строительная медная проволока совместима с латунными винтами и винтами с качественным покрытием, поэтому соединения не подвержены коррозии или ползучести.Его можно легко и просто установить без специальных инструментов, шайб, косичек или соединений для швов. А его гибкость позволяет легко соединять медь, а ее твердость помогает надежно удерживать соединения на месте. Вернуться к началу

Медь обеспечивает прочность и пластичность

Эта уникальная комбинация делает медь идеальной для систем электропроводки. Обычно чем прочнее металл, тем он менее податлив. Не так с медью. Выбирая медь, вы получаете преимущества долговечности и пластичности. В соединительных коробках и заделках вы можете гнуть медь дальше, крутить и тянуть сильнее, не растягивая и не ломая.Вернуться к началу

Медь проста в установке

Ductility plus упрощает работу с медью. Собственная прочность, твердость и гибкость медной строительной проволоки делают работу с ней очень простой. Когда вы протягиваете его через канал, он сопротивляется растяжению, опусканию шеи или поломке. Его можно легко согнуть или скрутить, и он все равно не сломается. Вы можете снять его и закрыть во время установки или обслуживания с гораздо меньшей опасностью порезов или поломок. Если вам нужна система электропроводки, которую легко подключить и которая не ломается в процессе эксплуатации, – положитесь на гибкую и прочную медь.Вернуться к началу

Медь устойчива к коррозии

Благородный металл, медь, придает вашей системе непревзойденную надежность и долговечность. Чистая медь, используемая в строительной проволоке, описывается специалистами по коррозии как благородный металл. Это означает, что он не подвержен гальванической коррозии при соединении с другими, менее благородными металлами и сплавами. Медная проводка также будет противостоять коррозии из-за влаги, влажности, промышленных загрязнений и других атмосферных воздействий – чтобы обеспечить безопасную и безотказную работу вашей системы. Вернуться к началу

Медь соответствует всем кодам

За годы надежной работы медная проводка стала отраслевым стандартом. Медная проводка соответствует всем кодексам, постановлениям и нормативам для электрических проводов на всей территории США. Превосходные характеристики меди во всех типах установок принесли ей общенациональное признание как давно установившийся стандарт для изготовления проводов. Вернуться к началу

Медь экономичная

На протяжении всего срока службы вашей системы превосходные характеристики и надежность превращаются в реальную экономию.На первый взгляд, алюминий иногда дешевле медного строительного провода. Но реальная экономика измеряется не только начальными затратами. Стоимость жизненного цикла, которая включает установку дополнительных инструментов, процедур, материалов, обращения в службу поддержки, ремонт и возможность расширения системы, также должна быть рассмотрена вместе с потенциальной ответственностью за неадекватное выполнение услуг. Это реальные затраты, которые часто упускают из виду при первом взгляде. Рассмотрим следующий список факторов и их влияние на стоимость.Затем сравните медь с заменителем. По мере продвижения по списку вы обнаружите, что медь становится все более и более экономичной.

С медью вы получите:

  • Превосходная допустимая нагрузка по току для более узких трубопроводов
  • Более простая установка – нет необходимости в специальных соединителях, инструментах, соединениях и процедурах
  • Возможности заполнения и расширения проволоки
  • Устойчивость к растяжению, перегибу, ползучести, царапинам, разрыву и коррозии
  • Нет необходимости в дополнительном обслуживании и ремонте из-за плохой работы и поломок
  • Дополнительная защита от ответственности за возможные проблемы в обслуживании. В течение всего срока службы вашей системы прочность, эффективность и рабочие характеристики меди почти всегда делают ее наиболее экономичным материалом для проводки, доступным на сегодняшний день.

Электрооборудование: Строительный провод – медь, лучшая покупка

Пока у нас были генераторы, двигатели и электрические фонари, у нас был медный провод. Медь всегда была стандартным материалом для систем электропроводки во всех типах зданий, включая шестьдесят миллионов домов нашей страны с проводкой. Это единственная проводка, одобренная всеми электротехническими правилами в стране.

Почему медь? Потому что, как ни усердно человек искал замену, он не смог найти такую, которая могла бы выполнять работу так же надежно и экономично, как медь.

Медь имеет несколько важных свойств, которые делают ее «естественной» для электропроводки. В большей степени, чем любой другой недрагоценный металл, он является лучшим проводником электричества, вкладывая в проволоку данного диаметра больше энергии, чем любой другой материал-заменитель. Медь также легче гнуть, но она прочнее. С медью соединения просты и надежны. А поскольку он имеет высокую температуру плавления, он может выдерживать неожиданно большие перегрузки или скачки тока без повреждений или опасности.

Возможно, лучший взгляд на преимущества медной проводки – это взгляд электрического подрядчика, потому что он, в самом прямом смысле слова, несет ответственность как перед строителем, так и перед потребителем, и он знает, что его репутация и успех его дела полностью зависят от его мастерства и выбора материалов.

Сервисный звонок – или «обратный звонок» – это визит, о котором никто не хочет беспокоить, ни подрядчик по электрике, ни домовладелец.

Вот несколько причин, по которым электрические подрядчики предпочитают медь:

Это веские причины, по которым медь действительно лучше всего подходит для электромонтажа. Профессиональные электрики уважают характеристики меди. По опыту они знают, что «экономить» деньги на заменяющем материале – это ложная экономия. Медь – качественный продукт.Для начала это может стоить немного дороже, но первая стоимость – это наименьшая стоимость, когда это последняя стоимость.

В следующий раз, когда решение будет за вами, настаивает на медной проводке . Вы будете счастливы, что сделали.

Медь против. Silver Wire Conductivity

Электропроводка – ключевой компонент во всем, начиная от производства электроэнергии, телекоммуникаций, бытовой электроники и даже для самых простых схемотехнических работ.В основе электрических проводов лежат проводящие металлы, которые позволяют электричеству передаваться от точки к точке: наиболее проводящим из всех является серебро, за которым следует медь. Но, несмотря на положение серебра как самого проводящего металла на Земле, медь является мировым стандартом в электромонтажных работах. Хотя серебряная проволока имеет более высокую проводимость, ее использование имеет недостатки, которые делают медную проволоку лучшим вариантом в большинстве ситуаций.

TL; DR (слишком длинный; не читал)

Хотя серебряный провод примерно на 7 процентов более проводящий, чем медный провод той же длины, серебро является значительно более редким металлом, чем медь.В сочетании со склонностью серебра к окислению и потере эффективности в качестве электрического проводника относительно небольшое увеличение проводимости делает медь более разумным вариантом в большинстве сценариев. Серебряная проволока, однако, обычно используется для более чувствительных систем и специальной электроники, где приоритетом является высокая проводимость на небольшом расстоянии.

Основы проводимости

Электропроводность – это мера того, насколько хорошо электрический ток протекает через данный материал.6 сименс / метр. Измеряемая в омах, разница в сопротивлении (количество электричества, теряемого при прохождении тока от точки A к точке B через материал) серебряного и медного провода 24-го калибра длиной 1000 футов является незначительной. Сопротивление медного провода всего на 2 Ом больше.

Окисление и редкость металла

Хотя разница в характеристиках серебряной и медной проволоки очевидна, есть несколько причин, по которым медная проволока используется чаще, чем серебряная. Наиболее заметным является обилие меди по сравнению с серебром.Меди природного происхождения на Земле значительно больше, чем серебра, что делает производство более редкого и высокопроизводительного металла значительно более дорогим. Серебро также более подвержено эффектам окисления, особенно во влажном климате или сильно кислых почвах. Проводящие металлы (за функциональным исключением золота) реагируют с водой, кислородом и / или серой и со временем разлагаются на полупроводники, становясь гораздо менее эффективными в перемещении электричества. В то время как все металлические провода со временем изнашиваются, высокая скорость разрушения серебра по сравнению с его стоимостью делает его плохим вариантом проводки во многих сценариях.

Использование металла

Из-за более высокой стоимости серебра серебряная проволока и припой являются нишевым продуктом. В то время как медь используется в проводах, соединителях, печатных схемах и других электрических деталях во многих отраслях промышленности, серебро обычно используется в качестве компонента в специальной электронике и чувствительных системах, таких как промышленные переключатели и автомобильные контакты.

Медный провод – за и против

Медный провод можно найти в широком спектре продуктов, компонентов и соединений на рабочем месте.Его давно использовали и рассчитывали на получение исключительных результатов. Однако по мере того, как технологии продолжают совершенствоваться, на рынок вышли многие конкуренты, например, оптоволоконные. Итак, в сегодняшнем сообщении блога мы рассмотрим плюсы и минусы медного провода. Наша цель – помочь вам решить, подходит ли этот маршрут и вариант для ваших нужд. Во-первых, давайте взглянем на преимущества медного провода для сетевых подключений.

ПРОВОДИМОСТЬ

Медь – один из самых проводящих материалов для электричества.В списке металлов он уступает только серебру. Поэтому неудивительно, что он регулярно используется в оборудовании и рядом с ним, для которого требуется надежное электрическое соединение. В отличие от других вариантов, его можно использовать с меньшей изоляцией и броней, что позволяет гибко настраивать параметры.

ТЕПЛОСТОЙКОСТЬ

Еще одним ключевым преимуществом медной проволоки является ее термостойкость. Напротив, он хорошо проводит тепло и может использоваться в приборах, где требуется надежная защита от коррозии.Он также имеет высокую температуру плавления, что обеспечивает долговечность на протяжении многих лет.

КОРРОЗИОННАЯ УСТОЙЧИВОСТЬ

Медь имеет низкую реактивность. В свою очередь, это означает, что он обладает высокой коррозионной стойкостью, что снижает риск порчи и поломки. Для целей подключения это обеспечивает прочную связь и надежность на протяжении многих лет. А для сред с ограниченным бюджетом он сводит к минимуму необходимость в дорогостоящих и повторяющихся заменах.

ВЕЩЕСТВЕННОСТЬ

Пластичность – это способность материала принимать желаемую форму без разрушения.Медь имеет высокий рейтинг пластичности. Это позволяет забивать его молотком, скатывать в листы или сгибать в любом направлении без риска поломки. В электрических установках толстые провода можно скрутить по углам или отформовать так, чтобы они точно соответствовали доступному пространству.

ПРОВОДИМОСТЬ

Пластичность – это способность материала выдерживать высокое напряжение при растяжении. Это любая сила, которая отталкивает два конца материала друг от друга. Так делают медные провода – материал растягивается в тонкую проволоку.А для профессионального использования эти провода должны сохранять свою прочность, не становясь хрупкими. А теперь о минусах.

НЕВОЗМОЖНО УПРАВЛЯТЬ ЭЛЕКТРИЧЕСКИМИ СРАЗУ

Медные провода обычно не работают с очень точным количеством электрических зарядов. Например, при использовании в автомобильных деталях или полупроводниках. Они не обеспечивают стабильности, необходимой для минимизации скачков напряжения и, следовательно, минимизации повреждений.

EMI (ЭЛЕКТРОМАГНИТНЫЕ ПОМЕХИ)

Медный провод создает «поле помех» при использовании в электрических целях.Это может помешать передаче сигнала, повлиять на безопасность и стать причиной нестабильности соединения. В условиях с высокой степенью разводки многие выбирают оптоволокно, которое работает со светом, а не с электричеством.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
