Содержание

Микрофонный усилитель и УНЧ для ЦАП и АЦП микроконтроллера / Хабр

Усилители сигналов для АЦП и ЦАП микроконтроллера

В статье изложены подходы по построению схемотехники усилителей для микрофона и динамиков в микроконтроллерной технике. Занимаемое элементами усилителей пространство не превышает



Предисловие

Хотел применить в проекте синтезатор речи в реальном времени на основе библиотеки


ESP8266Audio — supports ESP8266 & ESP32

Автор порта библитотеки предлагает подключать динамик используя один транзистор

Use the AudioOutputI2SNoDAC object instead of the AudioOutputI2S in your code, and the following schematic to drive a 2-3W speaker using a single $0.05 NPN 2N3904 transistor:

Я так и сделал. Но оказалось, что транзистор греется т.к. каскад работает в режиме класса A. Стабилизатор напряжения 300mA просто не справился с питанием контроллера и такого усилителя. Не говоря уже про питание от батареи, которую пришлось бы ставить не оправданно большей емкости, по сравнению с применением усилителя класса AB, B или C.

Пришлось искать различные варианты. Так же рассмотрены варианты усилителей для микрофона. Напряжение питания усилителей однополярное 3V…5V


Усилитель на одном транзисторе для микрофона

Первое и самое простое это каскад с общим эмиттером. В качестве микрофона будем использовать электретный микрофон. В нем использован предусилитель на полевом транзисторе. Для его питания нужен источник питания

Мне нравится схема с использованием Collector-Feedback Bias. Во первых в ней на один резистор меньше по сравнению с классической схемой на делителе и за счет отрицательной обратной связи компенсирует разброс в коэффициенте усиления транзистора.


Transistor Biasing Calculations

Для примера зададимся резистором коллектора 18 KOm для усиления в 50 раз резистор в эмиттере будет (упрощенно, т.к. мы не учитываем внутреннее сопротивление эмиттера) 18000 / 50 = 360 Om

Поскольку входное сопротивление АЦП обычно составляет сотни KOm можно немного увеличить сопротивление коллектора и достичь большего усиления.

Важно чтобы сопротивление следующего каскада (в нашем случае вход АЦП) имело большое входное сопротивление, что бы наш усилитель мог «раскачать» сигнал. Иначе придется увеличивать ток через коллектор уменьшая резистор в коллекторе, а это приведет к уменьшению усиления в целом

Сопротивление в эмиттере используется для стабилизации режима транзистора за счет отрицательной обратной связи. Если подключить параллельно этому резистору конденсатор, то отрицательная обратная связь по переменному напряжению исключается и каскад имеет коэффициент усиление как у самого транзистора «по документации».

Еще один момент. надо задать выходное напряжение на коллекторе, равное половине полной рабочей шкалы напряжения АЦП. Шкала ESP32 без аттенюаторов 1.1V. Смещением базы R10 выставляем на коллекторе 0.5V… 0.6V


  • 0 dB attenuation (ADC_ATTEN_DB_0) gives full-scale voltage 1.1 V
  • 2.5 dB attenuation (ADC_ATTEN_DB_2_5) gives full-scale voltage 1.5 V
  • 6 dB attenuation (ADC_ATTEN_DB_6) gives full-scale voltage 2. 2 V
  • 11 dB attenuation (ADC_ATTEN_DB_11) gives full-scale voltage 3.9 V

Можно сделать смещение на коллекторе близкое к половине напряжения питания и увеличить коэффициент усиления каскада, но добавив аттенюатор. Однако, вносить ослабление не рекомендуется, поскольку нам понадобится большее усиление

Схема и расположение на плате

Усилитель на трех транзисторах для динамика

Для усилителя применим схему на трех транзисторах с выходным каскадом в режима AB. Зададим ток покоя порядка 5 — 10 mA. Ток покоя устанавливается резистором R4. R15 устанавливает половину напряжения питания на эмиттерах

Варианты исполнения:

Class AB Power Amplifiers

ZL2PD No IC Audio Amplifier

Схема и расположение на плате

Усилитель на операционном усилителе для микрофона

Ниже ссылка на наиболее распространенные решения с расчетами для микрофонного усилителя

TI Designs – Precision: Verified Design Single-Supply, Electret Microphone Pre-Amplifier Reference Design

Designing tiny microphone circuits with the industry’s smallest op amp

Хорошая статья по предотвращению помех по питанию в схемах op amp
Операционный усилитель с однополярным питанием

Схема и расположение на плате усилитель для микрофона и динамика

” />

Расчеты конденсаторов

C2 =

C5 =

C14 =

Можно использовать любой операционный усилитель, даже LM358 или LM322 (LM324 четыре усилителя в одном корпусе). Рекомендуется выбирать усилитель с выходом Rail-to-Rail для достижения большей амлитуды на выходе

Усилитель на операционном усилителе для динамика. Параллельное включение

Поиски использования параллельного включения операционного усилителя для раскачки более менее приемлемой мощности привели на интересные решения.

Один человек взял аж 60! усилителей и сделал себе подарок на юбилей. Вот это я понимаю.

Ссылка работает не всегда

На Русскоязычном форуме есть вот такое решение
Качественный оконечный УНЧ для ППП на TS922 и TS925

Микросхема семейства TS922 способна отдавать 80 мА на нагрузку 32 Ом

TS922

Features
• Rail-to-rail input and output
• Low noise: 9 nV/√Hz
• Low distortion
• High output current: 80 mA (able to drive 32 Ω loads)
• High-speed: 4 MHz, 1 V/μs
• Operating from 2.7 to 12 V
• Low input offset voltage: 900 μV max. (TS922A)

Комбинированная схема с операционным усилителем и каскадом класса B, AB


Small audio amplifiers

Что бы хотелось попробовать в будущем

Добавить возможность автоматической регулировки усиления.

Например на основе такого решения

Использование усилителя с АРУ как мягкого ограничителя уровня сигналов


Для «сжатия» уровня входного сигнала, чтобы уровень выходного сигнала не зависел от громкости говорящего в микрофон применяют SSM2167. Это предусилитель микрофона с регулируемой компрессией. Но выходное напряжения ограничен 0.7V и смещение на выходе 1.4V. Для согласование со входом АЦП потребуется каскад с небольшим усилением.

SSM2167 spec

The output impedance of the SSM2167 is typically less than 145 Ω, and the external load on Pin 9 should be >5 kΩ. The nominal output dc voltage of the device is approximately 1.4 V;therefore, a blocking capacitor for grounded loads must be used.

Заключение

Использование транзисторных усилителей в современной электронике оправдано когда нет возможности купить специализированные микросхемы такие как stereo — PAM8403, PAM8406 или mono PAM8302A, PAM8304, NS4150. Где PAM8406 — Абсолютный фаворит если нужен стерео усилитель с однополярным питанием. Его цена стремится к 2$ за 10 штук. Есть возможность включения режима усиления выходного каскада в режим AB

В качестве микрофонного усилителя можно использовать mems микрофоны с I2S интерфейсом, такие как INMP441. В этом случае использование усилителя отпадает и микрофон подключается непосредственно через интерфейс I2S к контроллеру


INMP441

Разводка одного из вариантов платы с усилителями на транзисторах сделанная в Autodesk EAGLE

Autodesk Eagle PCB GitHub

С чего все началось

Плата была изготовлена на фабрике JLCPCB.
Качество мне понравилось, но мне не с чем сравнивать, разве что с травлением в хлорном железе.

Видеоинструкция как распаять эту плату

Особенности записи электрогитары в “линию” и через усилитель


&nbsp &nbsp &nbsp Автор: Евгений Удалов
&nbsp &nbsp &nbsp Дата публикации: 03 декабря 2003 г.

Спешу поделиться конкретными и практическими советами. Статей с теоретическим подходом и так много, по этой причине я не буду говорить о теоретической стороне этого вопроса, опишу лишь самое важное, на мой взгляд, что пригодится в повседневной жизни гитариста.

ЗАПИСЬ ЭЛЕКТРОГИТАРЫ ЧЕРЕЗ КОМБОУСИЛИТЕЛЬ С ПОМОЩЬЮ МИКРОФОНА

Допустим, у вас уже есть помещение, комбоусилитель и свой арсенал приставок, звуком которых вы вполне довольны, и теперь стоит подумать о выборе микрофона. Самый традиционный и безпроигрышный вариант – это Shure SM57; его характеристика максимально подходит для снятия звука гитарного комбо. Без практики будет сложно сразу получить точно такой же звук, который вы слышите, находясь рядом с комбоусилителем, но, надеюсь, мои советы вам помогут.

ПОИСК РАБОЧЕЙ ТОЧКИ ДЛЯ СНЯТИЯ ЗВУКА

Перед тем, как располагать микрофон, советую одеть наушники AKG 240 (мониторы), это вам поможет найти нужную точку для расположения микрофона. Другие, обычные наушники будут приукрашивать звук по-своему. Для ясности звуковой картины нужен адекватный мониторинг, если стоит задача снять микрофоном именно тот звук, который вы слышите находясь рядом с комбиком. Для этого совершенно необязательно делать гитарный усилитель громко на тот момент, пока идёт настройка. Звук с гитарного усилителя не должен проникать в наушники при отстройке микрофона. Если у вас Shure SM57, то не стоит ставить его в центр динамика. Микрофон рекомендую расположить ближе к краю динамика, так как диффузор имеет конусообразную форму. Нам нужно стараться ставить капсуль микрофона перпендикулярно диффузору, а для этого микрофон следует повернуть на 20 градусов ниже центра и рабочая точка для снятия звука будет находится в 8 см от края динамика (динамик 12 дюймов). Если вы снимаете звук только одним микрофоном, то можно добиться более или менее похожего на оригинал звучания.

Чтобы полностью отразить все звуковые процессы, то одного микрофона мало, так как сложно направленным микрофоном снять звук со всей площади динамика, тем более, если динамик 12 дюймов (это гораздо больше, чем рот певца). Для достижения лучших результатов хорошо иметь в запасе ещё один конденсаторный микрофон типа Neumann U87 или Audiotechnica 4033, 4041 (можно пробовать и другие модели). Но не стоит забывать, что у конденсаторных микрофонов высокая чувствительность, что создаёт дополнительные сложности при их использовании на экстремальной громкости. Так что громкостью придёться немного пожертвовать ради звука.

Самые хорошие результаты в моей практике давала следующая схема расположения микрофонов:

  • Shure SM57: наклон на 20 градусов ниже центра и рабочая точка в 5,5 см от динамика, удалённость микрофона 3-5 см.
  • Audiotechnica 4033: прямо в центр динамика, удалённость 7-10 см, затем микширование двух сигналов в одну группу в разных пропорциях. Shure SM57 следует cделать громче на 6-7 дб.

Примеры:

1) Shure SM57: 5 см от края динамика
2) Audiotechnica 4033: микрофон по центру
3) Два микрофона в одну линию
4) Shure SM57: 8 см от края динамика

Таким образом, удалось получить монофонический сигнал, максимально похожий на тот звук, который мы слышим. Условия, в которых делаются записи электрогитары, могуть быть разными, поэтому дополнительная коррекция расположения микрофона не будет лишней и при подобных экспериментах с несколькими микрофонами. Необходимо контролировать фазу сигналов. Если фаза сигнала одного микрофона будет сильно отличаться от другого, могут появиться очень неприятные призвуки при микшировании в одну линию.

ПРОСТРАНСТВО (AMBIENT)

Когда мы находимся недалеко от усилителя, мы слышим не только прямой звук, но ещё и отражение звуковых волн самого помещения, и сумма этих сигналов складывается у нас в голове как общий звук. Естественно, что все это множество сигналов отличается по фазе и частотным характеристикам от основного прямого излучения динамика. В дальнейшем, можно искуственным образом эмулировать все эти процессы, а можно ещё использовать дополнительные конденсаторные микрофоны. Устанавливать их можно в метре напротив усилителя, можно и дальше, – в зависимости от того, какого эффекта мы пытаемся добиться. Один из микрофонов надо расположить левее комбоусилителя, другой правее, и развести эти сигналы по панораме влево – вправо, а основной сигнал, который мы снимаем с динамика, оставить посередине. Этот эффект можно назвать “амбиентным”, это особенно важно, если мы снимаем звук с так называемого открытого комбоусилителя (открытая задняя часть). Нужно найти место в помещении, где максимально хорошо звучит такой усилитель. Исходя из моей практики, это частично заглушенное помещение от 10 до 100 квадратных метров. Если требуется более плотный и низкий звук, то можно комбоусилитель поставить в угол (как провинившегося). Возможно, возникнет необходимость эти сигналы откорректировать по фазе. Если фаза между основным сигналом и “амбиентным” будет больше чем 100 градусов, необходимо сместить основной трек на 3-15 миллисекунд назад, чтобы избежать сильных фазовых сдвигов, иначе хорошее сведение записанного материала будет крайне затруднительно. Таким образом, мы получим более детальную и близкую звуковую картину. То, что я описал, подходит для записи гитары в студии, в домашних условиях все выглядит несколько иначе.

ЗАПИСЬ ЭЛЕКТРОГИТАРЫ ЧЕРЕЗ КОМБОУСИЛИТЕЛЬ В ДОМАШНИХ УСЛОВИЯХ

В домашних условях мы сильно ограничены в громкости, а ведь не секрет, что ламповые усилители для получения приемлимого звука требуют не менее 70% мощности выходного каскада. Дело в том, что у ламповых усилителей при хорошей громкости перегружаются мощные выходные лампы, и для согласования высокого выходного сопротивления ламп с низким сопротивлением нагрузки (динамика) используется трансформатор. Пока сигнал небольшой, намагничивание не заходит в область насыщения сердечника трансформатора, компрессии нет. Когда сигнал сильный, звук дополняют новые гармоники (искажения), появляется эффект так называемой ламповой компрессии, и тут как раз проявляется либо вся прелесть лампового звучания, либо наоборот – узкий и зажатый звук. Конструктивные особенности выходного транформатора заметно отражаются на звучании, особенно на хорошей громкости, когда мы доводим усилитель до уровня ограничения. Для звука нужна громкость, но для дома нужен компромисс. Вот один из компромиссных вариантов: чтобы понизить громкость самого динамика, не трогая громкость оконечного усилителя, можно сделать элементарный резисторный делитель в цепи усилитель-динамик, но лучше поставить дополнительный понижающий мощность трансформатор (только, конечно, качественно сделанный). При этом не нужно забывать, что сам динамик нуждается в раскачке. Таким образом, мы не сможем добиться звучания как в студии, но сам звук будет лучше и ближе к тому, что мы хотим получить. Ещё вариант: если у вас есть просторный шкаф, нужно тщательно его заглушить материалами, которые имеют свойства поглощать звук и попробовать поставить комбо именно туда, при этом громкость можно сделать гораздо большую.

ЗАПИСЬ В “ЛИНИЮ”, ОБРАБОТКА И ПРОДЮССИРОВАНИЕ ГИТАРНОГО ЗВУКА

Для записи электрогитары в линию рекомендую использовать только аналоговые эффекты типа distortion. Лучше, если это будет специально предназначенный для этих целей прибор (преамп вместе с активными фильтрами, так называемый спикер-симулятор), но если вы ставите цель сделать интересный гитарный звук, который будет органично вписываться в вашу концепцию звучания, все равно потребуется некоторая коррекция тембра. Прежде, чем записывать электрогитару в “линию”, предлагаю немного порассуждать о тембре звука. Допустим, вам нравится “правильный”, ставший уже классикой гитарный звук. Тогда стоит обратить внимание на характеристики гитарных динамиков, ведь именно сам динамик вместе с усилителем даёт необходимый тембр. Как правило, эти динамики имеют резкие подъёмы на частотах в области 2-5 кГц и резкий завал после 5-6 кГц. По звучанию они сильно отличаются от обычных динамиков для прослушивания музыки. Такая частотная характеристика совсем не случайна, а скорее закономерна для перегруженного звука электрогитары. Частоты выше 6 кГц являются для гитары с эффектом distortion не информативными, их активное присутствие создаёт неестественное жужжащее звучание, напоминающее сварочный аппарат. Но самое главное то, что подобный тембр будет смешиваться в миксе с другими инструментами, особенно с хай-хетом и тарелками секции ударных. Для гитарного звука нужно “тело”; это как в акустической гитаре – корпус. Именно комбик выполняет функцию “тела” для электрогитары. Если мы будем записывать электрогитару с дисторшном в “линию”, то нам, как минимум, нужно позаботится об искуственном создании этой специфической частотной характеристики гитарных динамиков. Для этой цели можно использовать многополосный графический или параметрический эквалайзер, но лучший результат дают активные фильтры с точно выбраной частотой среза.

Рассмотрим примеры с программными фильтрами. Для начала рекомендую вам поставить на свой компьютер программу Blue Line. Это набор direct-x плагинов, среди них есть Blue Filter – это то, что нам нужно. Этот плагин можно использовать в реальном времени в таких программах для записи и редакции аудио и миди, как Cubase SX или Samplitude. Этим программным фильтром вы сможете создать требуемую частотную характеристику, это вам в какой-то степени заменит спикер-симулятор или поможет сделать тембр имеющегося спикер-симулятора более приемлемым. Сам плагин необходимо включить в insert, то есть в разрыв.

Прежде чем приступить к практике, предлагаю ознакомиться с таким субъективным понятием, принятым в музыкальной среде, как тембровое качество звука.

Сочность: 200-900 Гц – перебор усиления на этой частоте приведёт к бочковатому звуку,

Бархатистось: 900-2500 Гц – если перестараться, то звук будет гнусавым и зажатым,

Яркость: 2500-5000 Гц – на этой частоте можно получить яркий или матовый звук,

Резкость: 4000-6300 Гц – звук может быть пронзительным и серебристым или хрустальным. Эти характеристики достаточно субъективны и не претендуют на точное определение, так как особенности слуха и восприятия у людей разные.

Теперь приступим непосредственно к практике, а для начала предлагаю внимательно послушать трэки известных и любимых вами гитаристов, только выбирайте трэк, где звучит только одна гитара. Далее можно сделать анализ амлитудно-частотной характеристики этих треков с помощью програмного спектр-анализатора (напимер Pinguin Audio Meter), и для сравнения запишите свои треки, играя те же фразы или ритмические рисунки. Сравнивать лучше мгновенное значение амлитуды на одинаковых фразах, но не стоит забывать, что готовый спродюссированный звук будет обязательно отличаться от вашего, так как по сравнению с вашим, студийный звук будет в некотором удалении от слушателя, поэтому пики динамической характеристики будут слегка сглажены, а так же сама гитара и эффект переусиления тоже будут иметь отличия, не говоря про медиатор, струны, атаку и оборудывание. На рисунке скрин спектр-анализатора, квинта ЛЯ с открытыми струнами.

С помощью фильтра Blue Line попробуйте добиться похожей частотной характеристики как в спродюссированных готовых трэках, не забывая включать спектроанализатор. Частоты в области 6000-12000 Гц полностью подавлять не стоит, они должны быть просто на несколько порядков тише. Как я говорил ранее, эти частоты не информативны для звука в данном случае, но если их полностью подавить, звук будет сухой и плоский, с “синтезированным” призвуком, как в дешёвых гитарных процессорах. Ещё следует обратить внимание на уровень переусиления (драйва) вашего сигнала, и наличия средних частот в вашем distortion-эффекте, так как средние частоты являются самой важной частью гитарного спектра. Если с “серединой” всё в порядке, и ноты, сыгранные вами, хорошо и чётко слышны, то можно двигаться дальше.

ДИНАМИЧЕСКАЯ ОБРАБОТКА ГИТАРНОГО ЗВУКА С ЭФФЕКТОМ DISTORTION

При большом уровне distortion дополнительно использовать компрессор не следует, так как сам distortion является по своей сути компрессором. Его применение уместно только при небольшом количестве эффекта distortion, когда явные пики громкости возникают при сильной атаке медиатора. Уровни компрессии приводить не буду, так как это зависит ещё от уровня динамики других инструментов, входящих в состав звука, а давать советы можно только в каждом конкретном случае. Использование компрессии неоходимо свести только к подавлению отдельных пиков 2-5 дб (RATIO 3:1) и выравнивания динамического диапозона гитары и аккомпанирующих инструментов. Их димамический диапозон не должен сильно отличаться от вашей гитары, иначе не будет слитности и плотности в общем звуке. Время атаки не стоит делать ниже времени атаки самой гитары (1-6 мс), в этом случае вы потеряете изначальные свойства звучания самой гитары

ЗАПИСЬ АКУСТИЧЕСКОГО ЗВУКА ЭЛЕКТРОГИТАРЫ И НЕКОТОРЫЕ ХИТРОСТИ ДИНАМИЧЕСКОЙ ОБРАБОТКИ

Если у вас пассивные датчики и вы хотите гитару подключить непосредственно на вход звуковой карты или микшера, то нужно обязательно использовать активный DI-BOX. Для тех, кто не знает, что это такое и с чем это едят, объясню. DI-BOX – это устройство для согласования сопротивлений. Пассивные датчики следует включать только в те устроиства, у которых входное сопротивление не менее 500 кОм; в противном случае мы потеряем тембр и получим много шума и неразборчивое, мутное звучание. Если мы хотим получить акустический звук электрогитары с “телом”, то можно использовать комбо. Схема следущая: сигнал с гитары попадает на вход DI-BOX, затем один сигнал направляем на вход звуковой карты, другой в комбо, и снимаем звук микрофоном(ми), записываем эти сигналы на отдельные треки. Теперь несколько секретов динамической обработки: у нас есть два независымых трека с записью одного инструмента, в этом случае совсем необязательно компрессировать оба трека. Компрессировать можно звук, записанный с DI-BOX, у него будет более якрая динамика чем у звука с комбика, в этом случае мы убиваем сразу двух зайцев: не давим полностью компрессией динамику, и не выходим за пределы димамического диапозона и получаем в миксе более яркий звук, чем просто с комбика.

ДИНАМИЧЕСКАЯ ОБРАБОТКА АКУСТИЧЕСКОГО СИГНАЛА

Наверняка многие под словами “динамическая обработка” увидят самый традиционный компрессор, который выравнивает громкость в пределах всего частотного диапозона. Но ведь частотная характеристика гитарных датчиков совсем не отличается линейностью и многое ещё зависит от манеры игры. Я, к примеру, люблю делать периодически довольно сильные щипки медиатором и это никак не вписывается в динамический диапозон при записи, зато это сильно обогощает тембр гитары и в этом случае нам поможет DEESSER.

Это тоже компрессор, только работающий на определённых частотах. В студиях его часто используют, чтобы прибрать шипящие призвуки с голоса в диапозоне от 3-10 кГц, а пики громкости на определённых нотах электрогитары при сильной атаке как раз находятся в этом диапозоне. И если правильно обработать сигнал, то возникает ощущение, что компрессора нет как такового и динамический диапозон в норме. Точные настройки приводить нет смысла, так как это очень индивидуально и зависит от датчиков и способа звукоизлечения.

Ещё очень интересное применение можно найти для этого устройства: с помощью него можно убирать тот самый высокочастотный зуд (5-10 кГц) при игре с эффектом типа distortion, при этом звук не потеряет своей яркости, а гармоники, которые имеют слишком большую амплитуду, не будут торчать как одинокое дерево посреди поля.

СОЗДАНИЕ ПРОСТРАНСТВА И КОНЕЧНАЯ ОБРАБОТКА ГИТАРНЫХ ТРЕКОВ

Хорошо, когда гитара и прочие инструменты записаны в хорошо подобранном для этого помещении и для озвучивания помещения использовались дополнительные “амбиентные” микрофоны, но это, к сожалению, не всегда возможно, так как требует достаточно много материальных и прочих ресурсов. У тех, кто этим обладает, нет необходимости читать подобные статьи, но далеко не у всех есть продюссеры и свои студии с опытным техническим персоналом. Вернёмся все же к тому, что мы имеем, а это скорее всего небольшие домашние студии на базе РС со скромным бюджетом. В этом случае для того, чтобы делать приличные записи, необходимо иметь хотя бы двухканальный микрофонный преамп, аналоговый компрессор-деессер, DI-BOX, два микрофона (один динамический, другой конденсаторный), наушники, мониторы ближнего поля, усилитель и, конечно, программное обеспечение. Для того, чтобы проверить, насколько качественно реализован алгоритм сведения аудио, советую поставить несколько хорошо зарекомендовавших себя программ, записать не менее 15 трэков, и сделать сведение в разныых программах. Таким образом, вы сами выбираете то, что вам наиболее удобно и хорошо для звука.

ПРОСТРАНСТВО

Для создания объёма и ощущения помещения, в котором происходила запись, используются ревербераторы. Замечательно, если у вас есть отдельный процессор с цифровыми входами и выходами для этих целей, например T.C.Electronic или Lexicon (некоторые из этих процессоров дают большой объём при минимальном количестве реверберации, что так ценится опытными звукорежиссёрами). Если таких приборов нет, то приходиться использовать программые ревербераторы, которые по качеству несколько хуже “железных” собратьев, но которые, тем не менее, вполне можно использовать.

Из программных ревербераторов рекомендую использовать плагины Waves, но, прежде чем включать ревербератор, послушайте гитарные трэки. Если звук гитары с эффектом distortion находится слишком близко и звучит излишне приближенно, то наложение реверберации ни к чему хорошему не приведёт. Представьте себе голос, который был записан конденсаторным микрофоном в 40 см от певца, и на него была наложена реверьерация. Звучит это нелепо, за голосом тащится хвост реверберации, и при этом чётко слышны шипящие призвуки, что неестественно. Ведь когда вы, к примеру, слушаете голос в большом зале, вы ведь не находитесь в 40 см от исполнителя. Тот же эффект будет, если вы записали электрогитару, снимая звук с комбика одним микрофоном в 2 см от динамика и потом наложили реверберацию.

Прежде, чем использовать реверберацию, нужно излишне близкий звук несколько отдалить от слушателя. Для этого можно использовать эквализацию, фильтры, эффекты, основанные на короткой задержке около 10-15 мс. Только потом можно пользоваться реверберацией. Слишком много этого эффекта приведёт к потере прозрачности, и звучать при этом запись будет громче, так как реверберация занимает именно среднечастотный диапозон. В конечном итоге важно, какой именно звук вы стараетесь получить. Если вам нравится большой объём и ощущения полетности в звуке без длинного хвоста, можно совсем обойтись без ревербератора, а использовать для создания объёма питч-шифтер. Схема следущая: питч-шифтер создаёт дополнительные голоса, которые можно сдвигать по высоте тона и делать индивидуальную задержку на каждый голос. Только не надо выставлять на нём дикие интервалы вроде терции или октавы, нужно деликатно сдвинуть один голос по тону ниже буквально на пару центов и завести панораму этого голоса вправо. Тоже самое необходимо проделать со вторым голосом, только панораму сдвинуть влево, и тон поднять выше на пару центов, а основной трек оставить по середине. Если все сделано правильно, у вас появится объём без хвоста. Теперь можно для ощущения полётности включить пинг-понг-дилэй и отстроить уровень эффекта. То, что я описал выше, хорошо подходит именно для обработки гитары с эффектом distortion, так как сам эффект distortion создаёт много новых гармоник и не все гармоники являются полезными для звука. Применение ревербератора в этом случае нужно свести только для создания некоторого общего объёма. Для обработки акустического звука электрогитары применение ревербератора вполне оправдано.

Подводя итог, ещё раз подчеркну, что для того, чтобы запись электрогитары с эффектом distortion звучала “вкусно”, нужно подчеркнуть частоты в области 4-4,8 кГц, затем сделать резкий завал, но полностью убирать гармоники выше 6 кГц не следует. Для небольшого отдаления источника звука необходимо использовать только эффекты, основанные на короткой задержке, и фильтры.

🛍 Rolton K-300 громкоговоритель микрофон усилитель голоса усилитель для Мегафона динамик для обучения Тур гид Акция колонка 1875.26₽



Rolton K300 мегафон портативный усилитель голоса поясной зажим Поддержка FM TF MP3 Powerbank для экскурсоводов, учителя

Rolton K300Функции и параметры:

Уникальный Красочный по форме и внешнему виду, легкий дизайн.

Размер корпуса: 3,39 ”* 1,57” * 4,61 ”; вес тела:249 г(Приблизительно).

Перезаряжаемый и сменный литиевый аккумулятор 18650 емкостью 1200 мАч. Время работы в режиме ожидания может длиться 18-22 часа, более 12 часов непрерывного использования после полной зарядки.

Профессионально усиливающий звук, громкий, четкий, низкий отзыв. Удобно и удобно для учителя, тренера, гида, презентаций и т. Д.

Совместим со всеми медиа-устройствами с 3,5 мм AUX портом в качестве динамика; Поддержка tf-карты (не более 32 ГБ) музыкальный плеер, может непосредственно воспроизводить MP3, WMA, WAV Формат аудио.

Fm-радио, автоматический поиск и сохранение радиостанций.

Дополнительные 1200 мАчФункция POWERBANK.

Эффективная Звуковая мощность5 Вт

Размер: 86 мм * 39 мм * 117 мм (Ш * Г * В) прибл.

K300Громкоговорители поддерживают usb-диск и tf-карту для воспроизведения музыки.

K300Громкоговоритель достиг 125 дБ



Содержимое упаковки:

1 * усилитель голоса

1 * Руководство пользователя

1 * USB кабель

1*1200 мАч сменный аккумулятор

1 * пояс

1 * профессиональный микрофон с проводной гарнитурой



Если вам нужен четкийРуководство пользователя на английском языке, Пожалуйста, оставьте нам сообщение. Спасибо вам







Как снять звук с гитарного усилителя? Часть 1: Основы / studio / Jablog.Ru

Помнится, когда-то давно меня просили найти инфу по снятию звука с гитарного кабинета микрофоном. Т.к. я сам в этом деле далеко не спец, да и подходящей статьи нигде не было, то я по этому поводу ничего и не публиковал. Но вот, наконец, попалась, как мне кажется, неплохая статья на эту тему. Предлагаю ее вашему вниманию.
Как снять звук с гитарного усилителя? Часть 1: Основы

Звукозапись жестока. Запись вокала трудна. Снятия фортепиано или акустических гитар – это кропотливая работа. Но запись электрогитар проста, если выучить основные правила.

В этом посте мы рассмотрим на простейшем способе записи звука с гитарного усилителя – установки одного микрофона прямо перед гитарным динамиком кабинета. В следующих постах мы рассмотрим более хитры вещи: запись с нескольких микрофоноф, нестандартные позиции микрофона, усилители в душевых кабинах и алюминиевых баках для мусора. Все эти способы хорошо, но вам не нужны все эти тайные знания, чтобы записать отличный электрогитарный звук. Вам даже не нужен какой-то особенный микрофон, т.к. куча отличных треков было записано со скромным Shure SM57.

На самом деле, если гитара, усилитель и получившейся звук хороши, то его довольно сложно испортить. По существу, вам придется решить две вещи: какой микрофон использовать и куда его поставить. Мы рассмотрим эти вещи в обратном порядке.

Давайте поговорим о положении микрофона. Если вы направите микрофон прямо в цент громкоговорителя, то вы получите самый яркий и четкий звук. По мере того, как вы будете сдвигать микрофон к краю динамика, звук будет становиться более мягким и рассеянным. Расстояния до громкоговорителя тоже имеет значение. Если микрофон очень близко – вплотную к ткани или решетке на кабинете или в нескольких сантиметров от них, то вы получите дополнительный басовый удар, точно так же получается, когда вы слишком близко подносите к лицу вокальный микрофон. (Технический термин — «эффект приближения»). Вот основная идея в форме диаграммы.

На картинке показаны шесть положения микрофоноа перед комбо с динамикаом 1х12” (Микрофон AKG 413 – честный конденсаторный high-end).

А вот запись со всех 6-ти позиций.

Как вы можете заметить, сдвиг микрофона на несколько сантиметров может оказать значительное влияние на звук. Это такой вот естественный EQ. Нужен яркий звук? Придвиньте мик к центру динамика. Слишком много басов? Отодвиньте микрофон сантиметров на 10-15 от кабинета. Если вы будете корректировать звук, путем сдвига микрофона, то конечный результат почти всегда будет более музыкальным и натурально звучаещем, чем при использовании пост-обработки эквалайзером.

Выбор микрофона еще более важен. (Реальная история. Однажды я брал интервью у великого продюсера Даниэля Ланоса (Daniel Lanois) в его студии. Мы говорили на тему цифра vs аналог, и в одном месте он просто пожал плечами. «Знаешь что?», — сказал он и показал на два соседних микрофона. «Различие между этими двумя миками в 100 раз более значимое, между аналогом и цифрой».)

Когда придет время снимать звук с гитарных кабинетов, следует учесть, что конденсаторные микрофоны, как AKG-414, продемонстрированный выше, более сбалансированные, с ровным откликом, в то же время они иногда несколько теряют в передаче индивидуальности и четкости. Динамические микрофоны, такие как упоминавшийся выше Shure SM57, звучат ярко и четко, но иногда звук кажется тонким и ломким. Ленточный (электродинамические микрофоны ленточного типа), такие как популярный Royar R-121, звучат глубоко и тепло, но испытывают недостаток в плотности высоких частот.

Давайте послушаем недорогой Shure SM57 в тех же шести позициях. Мы столкнемся с теми же относительными различиями в звуке, которые были и у AKG-414, но все примеры с Shure SM57 будут звучать ярче и четче, из-за природы самого микрофона.

Наконец, давайте проверим Royer R-121, микрофон ленточного типа, который стал безумно популярным для записи электрогитар в последние десять лет или около того. Это самый теплый микрофон из всех трех, с большим количеством полных и жирных низов.

Несколько подсказок:

• Некоторые микрофоны, например AKG-314, которые мы уже слышали имеют переключаемые диаграммы направленности, в то время, как у остальных (Shure SM57 и Royer R-121) диаграмма направленности строго фиксирована. Если упростить, то диаграмма направленности показывает угол, в котором микрофон «слушает» только то, что перед ним и степень снятия звука с других направлений. Shure SM57 «слушает» только то, что находится строго перед ним, что обуславливает его острый и резкий звук. Royar R-121 «слушает» и спереди и сзади, поэтому он снимает и то, что отражется от пола и стен. Это смягчает звук и дает немного объема – вы слышите больше комнаты. На AKG-414 можно выбрать одну из 4-х диаграмм направленности. (Для демо я использовал «восьмерку», точно такую же диаграмму, как на Royer R-121).

• Если на в кабинете несколько динамиков, то один из них может звучать лучше остальных, поэтому запишите пример с каждого и сравните.

• Громкоговоритель может быть не точно там, где вы думаете. Если вы не можете разглядеть центр и края динамика через решетку и ткань, посветите фонариком через нее. Вы можете ответить размеры на кусочке малярного скотча.

• Иногда прикольно снимать звук с нескольких динамиков, но вам не нужно этого делать, чтобы снять окрас звука кабинета с несколькими динамиками. Один мик у одного громкоговорителя будет немного «слышать» и другие динамики, что подкрасит звук. Другими словами, даже при использовании одного микрофона кабинет 1×12” будет звучать не так, как 4×12”.

Запомните, что как микрофон, так и его положение можно менять. Для демо я использовал бриджевый звукосниматель на страте с хамбекером, о котором я писал тут. Его яркий чистый тон, как по мне, с Shure SM57 звучит слишком тонко и ярко. С другой стороны, если бы это был жирный, компрессированный, искаженный звук, яркость Shure SM57 могла бы быть в самый раз. Если есть сомнения, выбирайте мик и его позицию таким образом, чтобы сбалансировать звук гитары, которую вы записываете.
Может, есть еще эксперты по записи? Или кто-то знает интересные и полезные фишки? Пишем в камменты.



Автор: Joe Gore
Опубликовано на tonefiend.com
Перевод: CraSS

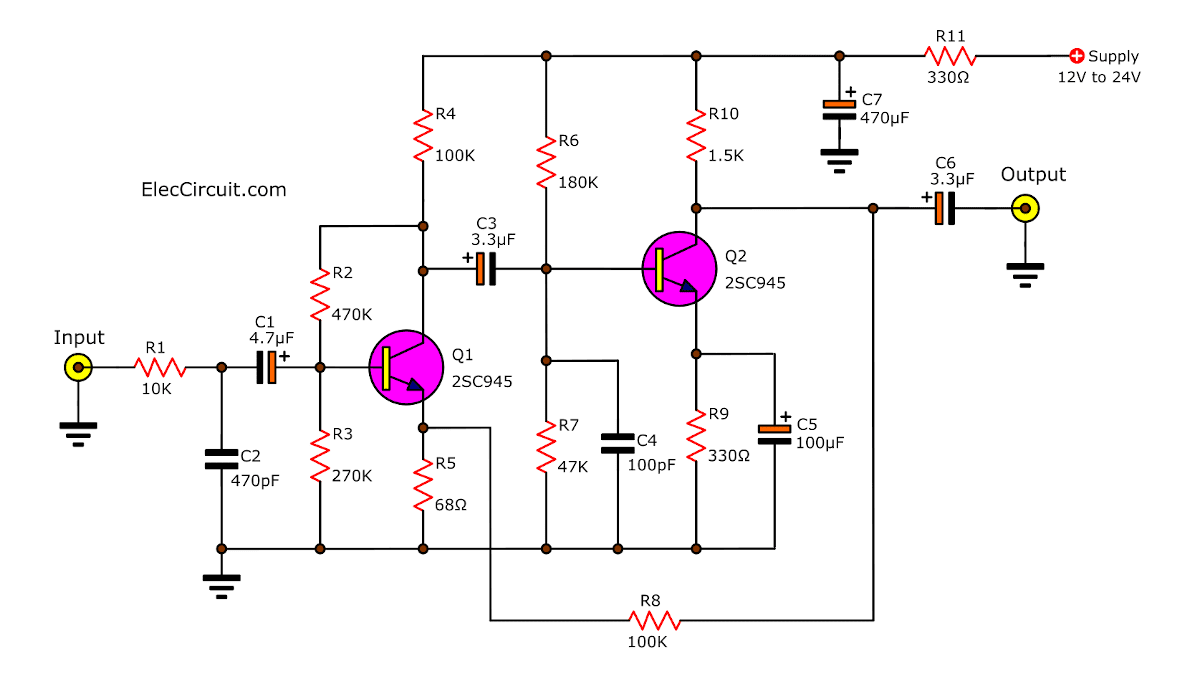

Схемы предусилителей, самодельные преампы


Микрофон для домашней студии

Простое и очень эффективное решение для записи голоса или вокала в своей домашней студии звукозаписи — это применение динамического кардиоидного микрофона. И вот почему:

  • Во-первых, Вам не нужно будет принимать специальные меры по шумоизоляции квартиры;
  • Во-вторых, Вам не нужно будет звукоизолировать тыловое пространство за микрофоном для избавления от реверберации комнаты, так как динамический кардиоидный микрофон хорошо подавляет боковые и тыловые звуки;
  • В-третьих, Вам не надо будет организовывать дополнительное питание как в случае с конденсаторным микрофоном.

Для нашей цели идеально подойдёт микрофон типа Shure sm58 или ему подобный. Например, у меня долгие годы идеально работает микрофон Beyerdynamic Opus39s.

Конечно, для записи голоса существует большое число самых разных решений. Например, Вы можете специально для записи вокала сделать хорошую шумоизоляцию квартиры, приобрести дорогой конденсаторный микрофон с большой мембраной, но это решение уже не такое простое и в разы дороже. Кроме того, микрофонный усилитель для конденсаторного микрофона понадобится немного другой, и об этом мы поговорим в другой статье.

Купить или сделать своими руками?

У микрофонного предусилителя, сделанного своими руками есть три основных преимущества перед теми моделями, которые можно купить в соответствующем магазине:

  1. Цена.
  2. Идеальная адаптация под конкретную задачу.
  3. Качество звука.

Цена

Итак, цена готового изделия, продаваемого в магазине, кроме стоимости комплектующих компонентов, включает в себя плату за бренд, компенсацию рекламных расходов и прибыль, которую получают все: изготовитель, оптовый и розничный продавцы, плюс транспортные расходы. Вот и получается, что в покупном усилителе один только корпус будет стоить дороже, чем весь микрофонный усилитель, сделанный вручную.

Кроме того, существует целый ряд потребительских качеств, которым обязательно следуют практически все изготовители, чтобы достичь определённой универсальности для возможных применений микрофонных предусилителей. Ведь перед разработчиками стоит задача добиться максимальной совместимости со всеми возможными микрофонами и тем оборудованием, с которым он должен будет работать.

Это приводит к тому, что схема микрофонного усилителя приобретает существенную избыточность в виде различных режимов работы, защиты, регуляторов и индикаторов. И чем больше деталей в устройстве, тем большее влияние они оказывают на качество звука, причём не в лучшую сторону.

Адаптация под конкретную задачу

Но в домашней студии звукозаписи микрофонный усилитель обычно работает с одним конкретным микрофоном, в стационарных условиях, и выполняет всегда одну и ту же задачу. А это значит, что большинство универсальных возможностей покупного преампа нам просто не нужны. Но мы можем сосредоточиться на максимальном качестве именно того, что нам нужно, идеально адаптировав собственную конструкцию под конкретную задачу.

Качество звука

Чем отличается хороший микрофонный усилитель для записи вокала от обычного? В первую очередь тем, что хороший предусилитель не вносит в звук собственных артефактов и искажений, и в то же время создаёт для микрофона самое оптимальное согласование для получения максимально возможного качества преобразование звука в электрический сигнал.

Услышать это на слух при обычной проверке затруднительно. Чтобы оценить качество микрофонного усилителя, с ним нужно поработать в реальных условиях, применяя к уже записанному с помощью него вокалу самые различные обработки. Особенно сильно все недостатки проявляются при больших уровнях компрессии и попытках поместить вокал в плотный микс.

Качество звука современных микрофонных предусилителей, особенно брендовых марок, как правило, особых нареканий не вызывает. Но естественное стремление изготовителей максимально удешевить изделие приводит к тому, что формально все характеристики соответствуют заявленным, но компоненты могут быть недорогими, чисто из маркетинговой целесообразности.

Причём проверить, из чего сделан готовый предусилитель, пока Вы его не купили, далеко не всегда возможно.

Так что пока Вы не купите преамп и не поработаете с ним как следует, качество его Вы не оцените. А вот в собственную конструкцию довольно легко можно внести изменения, если что-то не понравится.

И ещё.

Микрофон измерительный

Измерительная техника

Главная Радиолюбителю Измерительная техника

Одним из важнейших параметров динамика является его частотная характеристика — зависимости уровня звукового давления в децибелах от частоты при неизменном уровне подводимого электрического сигнала.

Чем шире рабочий диапазон частот головки или громкоговорителя и чем меньше разница в уровнях звукового давления на различных участках этого диапазона, тем лучше этот электроакустический преобразователь.

Наглядное представление о частотной характеристике дает графическое изображение (рис. 1). Как видно из этого рисунка наблюдается уменьшение уровня звукового давления на нижних и верхних частотах диапазона, а также снижение и увеличение уровня («подъемы» и «провалы») на других частотах.

Рис. 1. АЧХ звукового давления головки динамической 25ГДН-1Л

Все эти отклонения значений звуковых давлений могут быть причиной вносимых громкоговорителем частотных искажений воспроизводимых звуковых программ [1]. Поэтому обязательно учитывается АЧХ головок при проектировании акустических систем, выборе динамиков и типа их акустического оформлении, расчете фильтров и т. п.

Данные о частотной характеристике динамика, заявленные в технической документации (паспорте) и справочниках не являются безусловными. Каждый динамик имеет свою индивидуальную частотную характеристику.

В настоящее время, время стремительного развития цифровых технологий, измерять АЧХ звукового давления головки динамической не представляет трудности, даже без применения специального оборудования. Для этого необходимо иметь персональный компьютер, усилитель НЧ для возбуждения испытуемой головки (компьютерную аудиосистему), микрофон и соответствующее программное обеспечение.

При измерениях АЧХ громкоговорителя особые требования предъявляются к микрофону. Он дожжен иметь широкий частотный диапазон, не уже 30 – 18000 Гц, «гладкую» АЧХ, небольшие размеры мембраны.

Самые высокие электроакустические параметры имеют конденсаторные микрофоны, и в этом их основное преимущество по сравнению с другими разновидностями микрофонов. Частотная характеристика конденсаторного микрофона отличается своей равномерностью. В диапазоне до резонанса мембраны неравномерность может быть очень малой, выше резонанса она несколько увеличивается. Вследствие малой неравномерности характеристики конденсаторные микрофоны используют как измерительные. Измерительные микрофоны изготовляют на диапазон частот от 20 – 30 Гц до 30 – 40 кГц с неравномерностью 1 дБ до частоты 10 кГц и не более 6 дБ свыше 10 кГц. Размеры капсюля такого микрофона берут в приделах 6 – 15 мм, из-за этого он практически ненаправлен до частоты 20 – 40 кГц. Чувствительность его не превышает – 60 дБ [2,3].

Микрофонный капсюль Panasonic WM61 [4] идеально подходит для использования его, в качестве измерительного.

Подключать капсюль напрямую через микрофонный вход ПК, используя, для его работы фантомное питание, не советуется, из-за большой вероятности наводок и шумов, пониженной чувствительности, что негативно скажется на качестве измерений. Микрофон должен подключаться к аудиовходу материнской платы, применяя через согласующее звено – микрофонный предварительный усилитель.

Изготовить своими руками такое устройство (рис. 2) совсем не сложно. Оно состоит из, помещенного в трубку, длиной 20 см, микрофонного капсюля диаметром 6 мм, микрофонного усилителя на ОУ ОРА2134, отличающимся высокими характеристиками [6], химического источника питания, напряжением 9 вольт, типа «Крона».

а

б

в

Рис. 2. Микрофон измерительный: а – общий вид; б – вид со стороны капсюля; в – вид со стороны линейного выхода.

Схема электрическая принципиальная измерительного микрофона взята из источника [6]. После некоторых изменений имеет вид, представленный на рис. 3. Конденсатор С3 заменен пленочным (К-73, К-78 или другой, рекомендованный для установки в сигнальные цепи звуковых устройств). Налаживание усилителя сводится к подборке светодиода, который обеспечивал бы спад напряжения до 2 вольт на участках указанных в схеме на схеме.

Рис. 3. Схема электрическая принципиальная

Печатная плата изготавливается из фольгированного стеклотекстолита размерами 55 х 20 мм — рис. 4. Проектирование и печать выполняется на ПК с использование программы Sprint Layout 6.0.

а

б

Рис. 4. Печатная плата: а – вид со стороны дорожек; б — размещения деталей.

Все это монтируется в металлический корпус — для экранирования схемы — рис. 5.

Рис. 5. Расположение элементов в корпусе

Подключают измерительный микрофон к линейному входу звуковой карты ПК через экранированный кабель с двумя жилами. Экран провода подключается с одной стороны – стороны звуковой карты, это также положительно сказывается на точности измерений – рис. 6.

Рис. 6. Схема соединительного шнура

Данная конструкция имеет широкий диапазон рабочих частот, относительно высокую чувствительность, ровную АЧХ, «слышит» звуки на большем расстоянии, по сравнению, например, с микрофоном МКЭ-3. Замеры можно производить почти с любой, слышимой ухом человека, дистанции, а это важно при тестировании не только одной головки, а всей акустической системы (систем), например в помещении или салоне автомобиля. Микрофон успешно испробован с программой Right Mark 6.2.3. Представленный на рис. 1 график АЧХ звукового давления динамика 25ГДН-1Л построенный с помощью этой программы. Для измерений, микрофон располагают на одной оси с головкой на расстоянии 300 – 400 мм. Подключение измерительных устройств выполняют по схеме, показанной на рис. 7. Важно, что бы в усилителе регуляторы тембра были в среднем положении, а режим тонокомпенсации и корректирующие звенья отключены. Испытуемая головка размещается наиболее удаленно от стен, мебели и других предметов [7].

Рис. 7. Схема устройства для снятия АЧХ динамика

Печтную плату можно скачать здесь

Литература

  1. Эфрусси М. Громкоговорители и их применение. – М., «Энергия», 1976.
  2. Сапожков М. Электроакустика. – М., «Связь», 1978.
  3. Сапожков М. Электроакустика. Справочник. – М., «Радио и Связь», 1989.
  4. https://dl.dropboxusercontent.com/u/87298597/blog/em06_wm61_a_b_dne.pdf
  5. https://radiocom.dn.ua/image/data/pdf/OPA2134_BB.pdf
  6. https://audiogarret.com.ua/viewtopic.php?f=15&t=7866#p135608]
  7. Марченко В. Доработка динамических головок и измерение из частотных характеристик. – Радио № 2, 2014.

Автор: В. Марченко, г. Умань, Украина

Дата публикации: 19.02.2015

Мнения читателей
  • Денис / 17.04.2020 — 15:52 https://www.chipdip.ru/product/hmo1003a вот такого
  • Денис / 17.04.2020 — 15:51 Скажите пожалуйста а подойдет ли для такого капсюля? И не совсем понял для чего здесь стабилитрон?
  • Иван / 09. 04.2019 — 15:48 Автор, У тебя на печатке ОУ повернут в одну сторону а на картинке с собраным изделием в другую. Как у тебя все работает?..
  • Автор / 14.11.2018 — 11:34 Ошибка на плате.
  • Владимир / 11.03.2018 — 23:14 На схеме конденцатор С1 шунтирует 3й вывод микросхемы на корпус. На печатке С1 шунтирует светодиод. Где ошибка? Вероятнее всего на печатке,хотя работает и так.
  • Леонид / 03.11.2017 — 21:44 Сделал модель этой схемы в Мультисиме 14, то же самое показывает, значит все нормально должно быть
  • Леонид / 03.11.2017 — 21:10 Здравствуйте, собрал данную схему, на контрольных точках ровно 2 В. К к компьютеру еще не подключал. Микрофон также не подключен. Дело вот в чем: На выходе до конденсатора 2 В постоянного напряжения. После конденсатора все по нулям (ну тут понятно). Должно ли быть 2 Вольта постоянки до конденсатора?
  • Автор / 08.07.2015 — 10:50 Снизить усиление можно уменьшением номинала резистора R5 (100 кОм). К примеру, при применении резистора номиналом 5…10 кОм допускается подключение устройства к компьютеру через микрофонный вход.
  • Максим / 08.07.2015 — 00:34 Спасибо! Получилось! Еще одна проблема, уровень усиления слишком большой, на самой минимальной громкости микрофона в настройках уровень в спектрлабе зашкаливает, подскажите как можно согласовать уровень усиления
  • Автор / 07.07.2015 — 12:19 Подключите микрофон к аудиоусторойству и послушайте свой голос. Если искажений не слышите, то микрофон работает нормально. подключать необходимо к линейному входу. При подключении через микрофонный вход необходимо изменить коэффициент усиления в микрофонном усилителе в сторону его уменьшения.
  • Максим / 07.07.2015 — 11:31 Подскажите, собрал устройство согласно схеме, записываю свой голос и при воспроизведении слышу его с сильными искажениями. В чем может быть проблема?
  • Автор / 13.06.2015 — 23:03 Бортовая сеть автомобиля в составляет 12 вольт (полностью заряженная аккумуляторная батарея имеет 12,8 В). При работающем двигателе — 14,1 В. Схема питается, как Вы заметили, от 9 вольтовой батареи. Если включить через интегральный стабилизатор 7809 то можно. Хотя операционный усилитель, согласно документации, должен работать при напряжении от 5 до 36 вольт. При подключении к 12 вольтовой батареи нужно проверить напряжение на указанных на схеме участках. Оно должно составлять 2 вольта. Стабилитрон следует заменить на 14 вольт или выпрямительный диод, либо вообще исключить. И еще, схема экранирована вместе с элементами питания. Если применить выносное питание, не исключено возникновение наводок и помех, что негативно скажется на результатах измерений.
  • Максим / 13.06.2015 — 12:40 Вот с этой схемой я могу использовать вместо батарейки питание от бортовой сети автомобиля.

Вы можете оставить свой комментарий, мнение или вопрос по приведенному выше материалу:

Что делать не стоит

Что для своей домашней студии звукозаписи точно не нужно, так это микрофонные усилители с каким-нибудь «особым» звуком, так часто рекламируемым многими изготовителями. Это удел более крупных бюджетов для особых случаев.

На практике специфическая окраска звука крайне редко нужна, а вот избавиться от неё, если она присутствует, очень сложно. Да и возможностей современной DAW — digital audio workstation вполне достаточно для того, чтобы уже при звукорежиссуре придать звуку любую окраску.

Схема микрофонного усилителя на ОУ

Схема микрофонного усилителя представлена на рисунке. Два секрета, о которых было написано вначале статьи, — это согласование микрофона и микрофонного усилителя и схема самого операционного усилителя.


Согласование

Входное сопротивление этой схемы микрофонного предусилителя значительно ниже общепринятых стандартов. Из общей теории электротехники нам известно, что максимальная передача мощности между генератором и нагрузкой происходит при равенстве их сопротивлений. Вот и не будем это нарушать, обеспечив входное сопротивление микрофонного усилителя равным сопротивлению микрофона. При этом никаких переходных конденсаторов мы применять не будем, чтобы не вносить в девственно чистый сигнал асимметрию, фазовые сдвиги и дополнительные источники искажений.

Для избавления от всевозможных помех, в том числе и помех от мобильных телефонов, нам понадобится симметричное подключение микрофона, а значит, у микрофонного усилителя должен быть симметричный вход.

Дифференциальный усилитель, специально спроектированный для таких включений, — это обыкновенный операционный усилитель. Вход здесь симметричный дифференциальный с распределённым входным сопротивлением 600 ом. Резистор R2 3 ом особого значения не имеет, он стоит скорее для корректного изображения дифференциального усилителя.

Подключать можно любой ДИНАМИЧЕСКИЙ микрофон. Но чем качественнее, тем лучше. Обычно сопротивление такого микрофона от 200 до 600 ом, и для чистоты идеи Вы можете сделать сумму R1+R3 равной сопротивлению микрофона (при R1=R3).

Самое главное, что такое включение, благодаря демпфированию подвижной системы микрофона, устраняет окраску звука паразитными резонансами самого микрофона, позволяя получать чистый, ровный звук. Потом, при обработке вокала, можете делать со звуком всё, что угодно. Он податлив, с ним не надо воевать, устраняя всякие призвуки.

Кроме того, помехозащищённость низкоомного входа просто великолепна! Мне приходилось записывать без проблем вокал в комнате, где находилось одновременно более 20-ти мобильных телефонов!

Здесь следует обратить внимание на то, что согласование по-книжному — это как раз измерение параметров и шумов в первую очередь. Нас же шумы не волнуют никак. При использовании ОУ с показателями до 10nV/√Hz про шумы можно забыть. Шумы не мешали жить даже при использовании ОУ TL071, у которого шумы составляют 18nV/√Hz. В реальной работе шум помещения больше, и всё зависит от мастерства звукорежиссёра.

Зато TL071 очень даже хорошо звучит, в отличии от общепризнанной NE5534.

Предусилитель для микрофона

Из самого названия статьи понятно, что мы будем что-то усиливать. Для начала рассмотрим один пример. Вы подключили к компьютеру динамический микрофон и решили записать свой голос. Но кроме очень тихой речи, переполненной множеством шумов и помех вы ничего не услышали. А все потому, что на входе аудио-карты компьютера появляются 1,5 В. Это самые полтора вольта прижимают катушку внутри микрофона, а когда вы говорите, они мешают ей двигаться. Значит это напряжение нужно как-то убрать и усилить сигнал. Для этого мы и сделаем предварительный усилитель. То есть, звук с микрофона попадет в компьютер уже усиленный и без шумов.

И так, приступим.

Для этого нужны следующие компоненты:

Резисторы


4,7 кОм – 2шт., 470 кОм, 100кОм.Конденсаторы

4,7 мкФ, 10 мкФ, 100 мкФ.Транзистор

КТ315.Светодиод

не обязательно.
Инструменты:
Паяльник, кусачки, пинцет, ножницы, клеевой пистолет и т.д
.

Приступаем к изготовлению.

1.

Для начала разберемся со схемой и деталями. Резистор
R5
ставится для
электретного микрофона
и выполняет роль смещения напряжения. Его мы не используем. Транзистор КТ315 можно заменить на КТ3102, BC847. У КТ3102 коэффициент усиления больше, поэтому его предпочтительнее ставить. Светодиод не обязателен. Если он не нужен, замените его диодом. У себя я нашел кусочек самодельной макетной платы. На ней и буду делать схему.

2.

Теперь согласно схеме, припаиваем все компоненты.

3.

Далее припаиваем разъемы питания, вход и выход для микрофона, выключатель питания. Разъем для джека на 6,3 мм. я взял от старого DVD проигрывателя, джек на 3,5 мм. – от магнитофона. Разъем для батареи от нерабочей кроны, выключатель от игрушечной машинки. Припаиваем все к плате.

На фото нет светодиода, он появился позже.

4.

Теперь займемся корпусом. У меня нашлась какая-то пластмассовая коробочка без дна. Она как раз подошла под все детали. В ней сверлим отверстия под разъемы, светодиод, вырезаем прямоугольное отверстие под выключатель.

5. Теперь собираем все в корпус. Крону и плату приклеиваем на двухсторонний скотч, разъемы на термоклей.

Дно сделал из прочного черного картона.

6. Проверяем. У меня имелся самый дешёвый караоке-микрофон BBK. Его я и подключил. Далее проводом джек-джек, подключаем выход усилителя к компьютеру, колонкам, или к чему вам нужно. Включаем питание. Светодиод загорелся. Предусилитель работает.

7. Подключив этот усилитель к компьютеру, я сам удивился качеству записи. Звук без шумов, усиление микрофона убавлено на 0. Даже громкость микрофона пришлось немного убавить.

В общем, такую простую в повторении схему я могу вам порекомендовать к сборке. Она не требует каких-то труднодоступных деталей, их можно найти в любой строй технике. А так же качество записи очень хорошее, даже с таким микрофоном. Спасибо, всем удачи!

Что вызывает этот вой в акустических системах?

Простая система громкой связи (громкоговоритель) состоит из микрофона, усилителя и одного или нескольких динамиков. Всякий раз, когда у вас есть эти три компонента, у вас есть потенциал обратной связи . Обратная связь возникает, когда звук из динамиков возвращается в микрофон, повторно усиливается и снова отправляется через динамики, например:

Представьте, например, что вы помещаете микрофон перед динамиком, как показано.Теперь вы нажимаете на микрофон. Звук постукивания проходит через усилитель, выходит из динамика, снова входит в микрофон и т. Д. Эта петля происходит так быстро, что создает собственную частоту , которую мы слышим как воющий звук. Расстояние между микрофоном и динамиками во многом зависит от частоты воя, потому что это расстояние определяет, насколько быстро звук может проходить через систему.

Вы действительно можете попробовать это на своем компьютере, если на вашем компьютере есть динамики и микрофон.В Windows вам необходимо включить микрофон и динамики с помощью регулятора громкости (доступ к которому можно получить, дважды щелкнув значок динамика на панели задач).

Убедитесь, что в этом диалоговом окне микрофон и динамики не отключены и работают на максимальной громкости (если элемент управления микрофоном не отображается, выберите его в свойствах). Если у вас все настроено правильно, вы сможете коснуться микрофона и услышать его в динамиках. Теперь поместите микрофон рядом с динамиками и увеличивайте громкость динамика, пока не услышите обратную связь.Попробуйте изменить расстояние между микрофоном и динамиками и посмотрите, как это повлияет на вещи. Не пытайтесь делать это в 2 часа ночи, когда другие члены семьи спят, а также не забудьте выпустить собаку …

Если вы настраиваете звуковую систему и хотите избежать обратной связи, есть несколько общих правил. которые могут помочь вам избежать проблемы:

  • Убедитесь, что динамики находятся перед микрофоном и направлены в сторону от микрофона. Если динамики находятся за микрофоном, обратная связь почти гарантирована.
  • Используйте однонаправленный микрофон.
  • Разместите микрофон рядом с человеком, который говорит / выступает.
  • Если у вас есть доступ к эквалайзеру, ослабьте частоты, на которых возникает обратная связь.

Эти ссылки помогут вам узнать больше:

Аудиосистема общего пользования с 2 наружными динамиками TOA CS-154, Bluetooth-микшерный усилитель Denon и БЕСПЛАТНЫЙ микрофон

Детали

Установленная экономичная звуковая система для оповещения населения, разработанная для небольших помещений, где важны четкость голоса и охват.Эта система PA обеспечивает разборчивый голос и пейджинг, отлично подходит для звуковых приложений на открытом воздухе. Полностью устойчивые к атмосферным воздействиям громкоговорители оповещения делают эту систему надежной в суровых климатических и погодных условиях. Устойчивые к атмосферным воздействиям рожки динамиков для установки в помещении и на открытом воздухе подходят для воспроизведения музыки или речи и могут использоваться для усиления источников звука, таких как пейджинг, записанная музыка, цифровые сообщения и сообщения для экстренной связи. Благодаря универсальному применению эта система отлично подходит для арен, спортивных площадок, заводов, парковок, общественных мест, зон отдыха, тематических парков, складов и многого другого.Просто установите iPhone или беспроводное устройство в док-станцию ​​и воспроизводите сообщения, звуки темы, звуки спортивных состязаний, а также любимую музыку стадиона и арены.

Широкодиапазонный всепогодный уличный динамик для оповещения о вызовах TOA CS-154 оснащен фурнитурой из нержавеющей стали, обеспечивающей надежность в любых погодных условиях. Он разработан для обеспечения высокой разборчивости устойчивых к атмосферным воздействиям рупоров в сочетании с высоким качеством звука динамических динамиков.

DN-333XAB с поддержкой Bluetooth составляет основу полной коммерческой аудиосистемы, смешивая и усиливая беспроводные, микрофонные и линейные источники входного сигнала.Этот монтируемый в стойку микрофонно-линейный микшер со встроенным усилителем идеально подходит для ряда коммерческих приложений. DN-333XAB оснащен встроенным усилителем класса D мощностью 120 Вт при сверхнизких искажениях для исключительной четкости. Специальные регуляторы микширования для трех комбинированных микрофонных входов XLR + 1/4 дюйма, двух пар стереофонических входов RCA линейного уровня и вспомогательного входа 1/8 дюйма (3,5 мм) на передней панели дают пользователям возможность создавать плавное сочетание Управление сопряжением по Bluetooth на передней панели со светодиодным индикатором состояния обеспечивает быстрое и простое беспроводное соединение со смартфонами и планшетами.Быстродействующий лимитер устраняет негативные звуковые эффекты слишком высоких входных сигналов от микрофонов или воспроизводимого материала.

Микрофон Pure Resonance Audio Ultra-Clear ™ UC1S идеально подходит для использования в школах, молитвенных домах, корпоративных аудио-видео, театрах, стационарных установках и т. Д. Отлично подходит для любого приложения или среды, где вам нужен недорогой микрофон с отличным звуком. Он поддерживает истинную кардиоидную диаграмму направленности во всем частотном диапазоне, что делает его идеальным выбором для профессионального усиления звука, студийной записи, радиовещания, резервного вокала и голосовых приложений.Частотная характеристика адаптирована для вокала с усилением присутствия в средних частотах.

Схема простого микрофона и усилителя динамика

Что такое микрофон?

Микрофон – это электрический компонент (преобразователь), который преобразует звуковую энергию в электрическую. Микрофоны часто называют MIC . Микрофон используется для сохранения какого-то звука и создания электрического сигнала на выходе в соответствии с ним.

Конденсаторный микрофон

Рабочий:

Микрофон имеет чувствительный компонент, который преобразует изменения давления воздуха, создаваемые звуковой волной, в электрический сигнал. В зависимости от метода преобразования звуковой волны в электрический сигнал доступны различные типы микрофонов. Наиболее распространенными типами являются динамические микрофоны, конденсаторные микрофоны, пьезоэлектрические микрофоны и т. Д.

[inaritcle_1]

Компоненты оборудования

Для создания простого микрофонного усилителя необходимы следующие компоненты

Микрофон к усилителю динамика

Цепь Схема подключения микрофона к усилителю динамика

На принципиальной схеме усилитель показан с соответствующими схемами контактов.Усилитель обеспечивает 200-кратное усиление на выходе в зависимости от входа. Конденсатор 10 мкФ между контактами 1 и 8 обеспечивает 200-кратное усиление усилителя. Конденсатор емкостью 250 мкФ подключен к динамику. Есть конденсатор 0,05 мкФ и резистор 10R. Эта комбинация RC называется демпфирующей схемой или схемой зажима, которая защищает усилитель от обратной ЭДС, создаваемой динамиком. Мы использовали обычное, но близкое значение 0,047 мкФ вместо 0,05 мкФ.

LM386 Усилитель звука IC LM386 Схема выводов
Описание контактов усилителя звука
LM386 IC :

IC состоит из 8 контактов, контакт 1 и контакт 8 являются контактами управления усилением.На схеме конденсатор 10 мкФ подключен между контактом 1 и контактом 8. Эти два контакта устанавливают выходное усиление усилителя.

ПИН 1 и 8 : Это контакты управления усилением, внутреннее усиление установлен на 20, но его можно увеличить до 200, используя конденсатор между PIN 1 и 8.

Контакты 2 и 3: Это входные контакты для звуковых сигналов. Контакт 2 – это отрицательная входная клемма, подключенная к земле. Контакт 3 – это положительный входной контакт, на который подается звуковой сигнал для усиления.

Штифт 4 и 6: Это контакты источника питания IC, контакт 6 для + Vcc и контакт 4 для заземления.

Контакт 5: Это выходной PIN, с которого мы получаем усиленный звуковой сигнал. Он подключен к динамику через конденсатор C2 для фильтрации шума по постоянному току.

Штифт 7: Это байпасный терминал. Его можно оставить открытым или заземлить с помощью конденсатора для стабильность

Советы:

Несколько советов для лучшая работа схем:

  1. Постройте схему на печатной плате.
  2. Используйте потенциометр для регулировки усиления микрофона.
  3. Подключите длинный провод к динамику и держите его на большем расстоянии от микрофона. Отзыв будет ниже.
  4. Используйте дополнительные фильтры для получения чистого звука.
  5. Используйте соответствующий блок питания с низким уровнем пульсаций.

[matched_content]

Voice Amplifier в App Store

Мегафон – обязательное приложение для вашего iPhone или iPad.

Мегафон мгновенно превращает ваш iPhone или iPad в микрофон, когда вы подключаете его к внешним динамикам.Благодаря кристально чистому звуку и простой настройке вы сможете услышать себя за считанные минуты.

Просто подключите свой iPhone или iPad к внешним динамикам через разъем для наушников или порт Lightning. Затем запустите «Мегафон», начните говорить, и вы услышите свой голос, усиленный через динамики, громкий и четкий.

Если вы используете беспроводные колонки, обновитесь до Megaphone Pro и соедините свой iPhone или iPad с колонками через Bluetooth. Как только ваше устройство будет сопряжено, вы можете транслировать свой голос на динамики и произносить свой фрагмент.

Если вы произносите речь на вечеринке или свадьбе, или обращаетесь к людям на работе или в школе, Мегафон – самый простой способ усилить ваш голос. Больше не нужно брать в аренду микрофон или систему громкой связи.

А если вы используете ПК без микрофона, Megaphone – это простой и недорогой способ добавить микрофон в настройку вашего ПК, чтобы вы могли добавлять закадровый голос к видео, записывать подкасты с кристально чистым звуком или добавлять комментарии к играм. .

С Megaphone Pro вы можете передавать свой голос в потоковом режиме на второе устройство iOS или Apple TV через Wi-Fi, а затем подключать второе устройство к внешним динамикам, чтобы получить по-настоящему беспроводную связь.Просто скачайте бесплатную версию Megaphone на второе устройство и убедитесь, что оба устройства находятся в одной сети Wi-Fi.

Основные характеристики:

• Кристально чистое качество звука
• Подключение к проводным динамикам
• Подключение к динамикам Bluetooth *
• Подключение к динамикам через AirPlay *
• Потоковая передача голоса на второе устройство iOS через Wi-Fi *
• Потоковая передача голоса на Apple TV *
• Запуск Megaphone в фоновом режиме *
• Использование без рекламы *
• Темный режим *

* Требуется Megaphone Pro, доступный через покупку в приложении.Для потоковой передачи Apple TV требуется Apple TV четвертого поколения или новее.

Беспроводной усилитель голоса с микрофонной гарнитурой UHF 18 Вт

Опубликовано 17 ноября 2021 г.

Автор WinBridge Team

В данной статье описаны параметры, особенности и основные функции усилителя T9 мощностью 18 Вт с беспроводной гарнитурой.

WinBridge T9 Технические параметры

Выходная мощность: 40 Вт Время усиления голоса: 8 часов (режим MIC)
Емкость аккумулятора: 4000 мАч Время зарядки: 5 часов
Напряжение зарядки 5 В постоянного тока, 2 А Размер продукта: 286 мм * 178 мм * 98 мм
Время воспроизведения музыки: 5-6 часов Вес единицы: 3332.4g

WinBridge T9 Характеристики:
1. WinBridge WBT9 – мощная, сверхпортативная, компактная, функциональная и гибкая акустическая система караоке
2. Отлично подходит для всех, кто участвует в собраниях или семинарах или проводит экскурсии.
3. Новейший Bluetooth 5.0 , Технология DSP! Более высокая скорость, более стабильная передача, большее расстояние. Повысьте полезность и производительность микрофонов – обработайте реверберацию микрофона и украсьте свой голос микрофона с помощью микросхемы DSP
4.И микрофон, и динамик перезаряжаемые… звук действительно идеален для разговора.
5. Предназначен для музыкантов, ди-джеев, веб-трансляций и общей функции Pa.
6. Беспроводное соединение UHF и входы для микрофона или музыкальных инструментов, таких как клавиатура или гитара. Он отлично подходит для лекций, демонстраций или проведения экскурсий, или просто как динамик для прослушивания музыки на телефоне.
7. Динамик T9 имеет множество вариантов с этим компактным универсальным устройством

.

WinBridge T9 Основные функции:
1.Эта профессиональная портативная караоке-система мощностью 40 Вт оснащена двумя караоке-микрофонами, которые можно использовать как громкоговоритель для громкой связи с толпой, и инструментальный усилитель. Аккумулятор емкостью 4000 мАч обеспечивает до 8 часов непрерывной игры при одном полном заряде аккумулятора. Портативный динамик снабжен съемными ручками для удобства переноски.
2. Комплект колонок для караоке включает в себя два потрясающих 3,5-дюймовых вуфера и два 1-дюймовых твитера, которые привнесут отличную музыку и потрясающую атмосферу на вашу вечеринку. Этот динамик – Bluetooth 5.0 включен и может легко передавать музыку с вашего мобильного телефона или планшета, подключив SD-карту или USB-накопитель, вы также можете воспроизводить ваши mp3. Порт AUX-in подключается к телевизору для домашнего KTV. Лучше всего то, что караоке-система имеет живой потоковый разъем и поставляется с кабелем для вашего удобства, чтобы делиться песнями онлайн в приложениях YouTube или TikTok.
3. Портативная акустическая система T9 PA может получать питание от сети переменного тока, когда вы находитесь рядом с розеткой и батареями, когда вы в пути. Он поставляется с пультом дистанционного управления, который может управлять настройками издалека.Он отлично подходит для небольшой вечеринки и нескольких групп людей на открытом воздухе. Множественные вокальные эффекты значительно повысили удовольствие от песни К.
4. UHF беспроводной микрофон встроенный литиевый аккумулятор поддерживает 5 часов непрерывной работы. Просто прикоснитесь к кнопкам на микрофоне, чтобы настроить частоту и выполнить сопряжение с динамиком, что очень просто в использовании. Оба микрофона обладают динамическими вокальными и кардиоидными характеристиками с отличным подавлением обратной связи. Они прочные, устойчивые к влаге и могут обеспечить высокий коэффициент усиления до получения обратной связи.
5. Портативный комплект динамиков Bluetooth поставляется со всем необходимым для воспроизведения великолепной музыки на вечеринке, включая динамик, один микрофон UHF, один проводной ручной микрофон, пульт дистанционного управления, зарядное устройство для динамика 15V-2A, 5V- 1 Зарядное устройство для беспроводного микрофона, кабель USB, кабель aux, кабель для вещания и инструкция.

Зачем нужен гитарный усилитель? Как это сделать, чтобы добиться наилучшего звука? – Вселенная рок-гитары

Технология эволюционировала до такой степени, что создание великолепно звучащей дорожки находится в руках любого, у кого есть компьютер, некоторое записывающее программное обеспечение (известное как DAW) и записывающее устройство, такое как портативный аудиоинтерфейс.

Однако в те времена этих элементов не существовало, и для создания великолепно звучащей песни вам потребовалась бы профессиональная студия, в которой вы использовали бы качественные микрофоны для записи инструментов.

Итак, у современного музыканта возникает вопрос: а зачем вы используете гитарный усилитель? Как вы это делаете, чтобы добиться наилучшего звука?

Вы подключаете гитарный усилитель, чтобы уловить сущность ощущений гитариста, звук комнаты, в которой он записан, и, наконец, уловить полноту звука, которую обеспечивает гитарный усилитель.Для получения наилучшего звука важно иметь правильный микрофон, знать его правильное расположение и использовать правильную технику записи.

Зачем нужен гитарный усилитель?

В «Золотые дни» рок-музыки инженеры и гитаристы часами выбирали правильные настройки усилителя, покупали нужные микрофоны и размещали их в разных положениях. Все это было сделано для того, чтобы запечатлеть тот уникальный звук, который улучшит создаваемую песню.

Очень важно понимать, что не существует единственного правильного способа сделать это, и что важно из этого вынести, что звук гитары должен служить песне, а не наоборот.

Еще один важный аспект, почему вы должны использовать микрофон для усилителя, заключается в том, что микрофоны предназначены для захвата частот со всего спектра.

Связанное сообщение
Если вы хотите узнать больше о том, как работают гитарные усилители, вы можете прочитать мой пост Как работают гитарные усилители? Просто объясните, легко получить

Неповрежденное человеческое ухо может воспринимать частоты от 20 Гц до 20 000 Гц (или 20 кГц). Микрофоны хорошего качества могут улавливать основные частоты, которые гитара имеет все ее обертоны, давая вам максимально богатый звук, который может создать ваша гитара.

Кроме того, у нас есть живые выступления. Микрофонные усилители в живом исполнении позволяют звукорежиссеру лучше контролировать баланс играемых инструментов.

В сценариях «живых выступлений», где инструменты являются микрофонными, они отправляются на набор динамиков, которые будут основным источником выходного сигнала для аудитории. Это особенно актуально для больших арен и стадионов, где невозможно просто включить усилитель.

Давайте рассмотрим различные параметры, которые вам необходимо понять, чтобы полностью раскрыть потенциал записи вашей гитары.

Типы микрофонов, используемых для записи гитарного усилителя

Динамические микрофоны

Первое, что нужно понять о динамических микрофонах, это то, что они нечувствительны к звуку, что делает их идеальными для громких источников, таких как малые барабаны, томы и педали гитары / баса.

Они также довольно устойчивы и могут справиться с неровностями и синяками в пути. Они также обычно самые дешевые, так что это плюс.

Важно понимать, что микрофоны имеют полярную диаграмму направленности.Полярная диаграмма микрофона определяет, как микрофон будет улавливать звук и с каких направлений он будет отклонять звук. Динамические микрофоны имеют однонаправленную диаграмму направленности (также известную как кардиоидная).

Это означает, что динамический микрофон улавливает только тот звук, на который он направлен на два направления, и подавляет все остальное. Это делает его идеальным микрофоном для живых выступлений или небольших домашних студий, где всевозможные нежелательные звуки могут испортить то, что вы пытаетесь записать.

Из трех возможных типов микрофонов, которые будут использоваться, динамические микрофоны чаще всего используются для записи гитарных усилителей.

Конденсаторные микрофоны

Конденсаторные микрофоны сложнее динамических микрофонов и, скорее всего, будут дорогими. Это связано с тем, что конденсаторные микрофоны могут улавливать более четкие частоты, делая ваш звук более сбалансированным и сладким, чем динамический микрофон.

Их можно использовать для записи гитарных усилителей, но из-за их повышенной чувствительности вы должны быть очень осторожны с громкостью вашего источника.

Сильные удары громкости могут потенциально повредить ваш конденсаторный микрофон, и, поверьте мне, вы этого не хотите.

Еще одна важная вещь, которую следует знать, это то, что конденсаторные микрофоны имеют гораздо больше доступных диаграмм направленности. Как мы уже упоминали, динамики односторонние, что означает, что они улавливают звук с передней части капсулы.

Конденсаторы

также имеют так называемую диаграмму направленности в виде восьмерки, которая позволяет захватывать звук спереди и сзади капсулы.

Наконец, у вас есть всенаправленная диаграмма направленности, которая улавливает звук со всех возможных направлений.Этот рисунок идеально подходит для записи звука в комнате.

Ленточные микрофоны

Из трех возможных микрофонов ленточные микрофоны обладают наибольшей способностью придать вашему звуку органичный, теплый, винтажный вид. Это самые чувствительные микрофоны, поэтому при их использовании важно соблюдать осторожность.

Ленточные микрофоны

всегда имеют диаграмму направленности в виде восьмерки, что является отличным способом дать вам различные методы записи. Однако недостатком является то, что ленточный микрофон затрудняет изоляцию источника звука.

Это далеко не идеальный вариант для живого выступления или необработанной комнаты со всевозможными нежелательными частотами.

Вместе с тем, соединение динамического микрофона с ленточным микрофоном – отличный способ передать уникальный звук из вашего усилителя.

Как расположение микрофона влияет на звучание гитарного усилителя?

После того, как вы выбрали микрофон, который будете использовать, следующим шагом будет поиск оптимального места для его установки.

Необходимо учитывать три параметра: расстояние от усилителя, если он находится в центре конуса усилителя, vs.внешний край динамика и ось микрофона по отношению к усилителю.

Расстояние между микрофоном и усилителем

Чем большее расстояние вы разместите между микрофоном и усилителем, тем больше будет места для вашего звука и тем лучше вы уловите звук в комнате.

Это хорошая идея, чтобы передать ощущение выступления в сценарии полнополосного типа записи. Имейте в виду, что чем дальше вы его разместите, тем больше вероятность того, что вам придется перейти от динамического к конденсаторному микрофону.

Конус усилителя Vs. Внешний обод динамика

Что касается места размещения микрофона по отношению к диффузору усилителя, у динамика есть 3 зоны: у вас есть пылезащитный колпачок (который является мертвой точкой динамика), где вы найдете много высоких частот .

У вас также будет средняя точка конуса, где можно найти много среднего диапазона. Наконец, у вас будет обод диффузора, на котором также будет много высоких частот с немного меньшим средним диапазоном.

Ось микрофона относительно усилителя

Ось микрофона относительно усилителя придаст вашему тону либо больше яркости и ясности, либо больше тепла и темноты. Чтобы микрофон был смещен от оси, нужно разместить его не под углом 90 градусов перед динамиком, а чтобы он был направлен перпендикулярно.

Чем больше отклонение от оси, тем темнее будет ваш тон и тем меньше будет у вашего звука зернистости / агрессивности.

Нет единственного подходящего места для размещения микрофона, и я рекомендую вам поэкспериментировать с перемещением микрофона, чтобы получить нужный звук.Вот отличное видео для справки:

Топ-3 микрофона для гитарного усилителя

Существуют тысячи прекрасно звучащих микрофонов, которые могут придать звуку вашей гитары нужный характер и цвет.

Назову три самых популярных микрофона, используемых для записи гитары. Имейте в виду, что это не означает, что это единственные микрофоны, которые могут сделать за вас правильную работу.

Shure SM57

, отмеченный Shure как «самый универсальный микрофон в мире», они не ошибаются.

Этот микрофон очень популярен с момента его выпуска еще в 1965 году и используется для записи практически всего, что вы можете себе представить. От гитары, баса и ударных до саксофонов и вокала (большая часть вокала Майкла Джексона в Thriller была записана на SM57) – этот микрофон, вероятно, первый, который должен приобрести любой записывающийся музыкант.

Этот динамический микрофон имеет частотную характеристику от 40 до 15 000 Гц и улавливает все тона, необходимые для получения наилучшего звука.

Поскольку это динамический микрофон, он также отлично подходит для живых выступлений, поскольку он не улавливает намного больше звука, чем тот, на который направлен. Он также чрезвычайно прочен и может справиться с некоторыми неровностями на дороге.

Ничего плохого нельзя сказать о SM57, и это наиболее часто используемый микрофон для записи с усилителя, обычно в паре с другим микрофоном, который добавляет больше цвета и характера.

Sennheiser MD 421

Еще один динамический микрофон, известный своей универсальностью, Sennheiser MD 421 – один из самых популярных микрофонов, используемых для записи гитарных и басовых усилителей.

Разница между 421 и SM57 заключается в том, что 421 – микрофон с большой диафрагмой. Это позволяет ему улавливать низкие частоты с большей точностью. Кроме того, 421 имеет пятипозиционный переключатель спада низких частот, который позволяет вам контролировать количество низких частот, которые вы захватываете.

По тональности он очень прозрачный, и его сочетание с SM57 оказалось очень успешной техникой для записи гитарного усилителя в течение многих лет.

Он также был разработан для тяжелых условий эксплуатации и достаточно устойчив к ударам, что является плюсом с точки зрения долговечности.Отличный выбор для записи практически всего, кроме гитары и баса.

Ройер R-121

Royer 121 – ленточный микрофон. Ранее мы упоминали, что ленточные микрофоны очень чувствительны к звуку и требуют осторожного обращения.

Самое замечательное в Royer 121 то, что он может захватывать звук с мощностью до 135 дБ. Это означает, что вы можете провернуть усилитель, чтобы получить максимальное качество звука, не рискуя повредить микрофон.

По частоте его характеристика очень хорошо сбалансирована; низкие частоты очень присутствуют, не становясь мутными, средние частоты очень четкие, а высокие довольно сладкие, не становясь слишком резкими или пронзительными.

Также важно знать, что этот микрофон имеет диаграмму направленности в виде восьмерки (как и все ленточные микрофоны). Замечательно то, что у Royer 121 задняя сторона действительно ярче, что делает его очень полезным при записи акустических гитар.

Royer R-121 – самый популярный ленточный микрофон, используемый для записи гитарных усилителей, и, хотя он немного дороговат, существует множество микрофонов, прототип которых основан на Royer R-121. Например, Art AR5 очень похож на Royer 121 и является хорошим малобюджетным выбором.

3 метода записи, используемые для получения различных звуков гитары

Есть много творческих способов подключить свой усилитель к микрофону и получить всевозможные уникальные звуки. Вот 3 распространенных способа записи усилителя для начала:

Техника парного микрофона

Это, безусловно, самый распространенный способ микрофона усилителя из трех. Идея этого метода состоит в том, чтобы расположить два динамических микрофона очень близко друг к другу и направить их на говорящего.

Одна из самых важных вещей, которые следует учитывать при покраске микрофонов, – это то, что у вас могут возникнуть проблемы с фазой.Это означает, что если расстояние между микрофонами и усилителем и между ними не является точным, два фиксируемых звука могут быть отключены, что сделает ваш звук тонким.

Лучший способ избежать этого – следовать правилу 3: 1, согласно которому микрофоны следует размещать в три раза дальше друг от друга по отношению к усилителю.

Лучший способ сделать это – разместить их прямо перед тканью усилителя, сделав расстояние настолько маленьким, чтобы вы могли расположить два микрофона близко друг к другу и предотвратить любые проблемы с фазой.

Использование SM57 и 421 вместе – отличная комбинация, чтобы опробовать эту технику.

X / Y стерео запись

Стереофонические методы записи – отличный инструмент для придания звучанию гитары большей глубины и ясности в музыкальных произведениях.

Стереозаписи – один из наиболее распространенных методов, используемых для таких инструментов, как гитара, фортепиано и ударные (если быть точным, накладные расходы на барабан).

Это работает путем размещения двух динамических или конденсаторных микрофонов (если это конденсаторный, убедитесь, что диаграмма направленности установлена ​​на кардиоидную) под углом 90–135 градусов, чтобы их капсулы совпадали в одной точке.

Использование двух SM57 – отличный способ изучить эту технику.

Mid / Side стерео запись

Из трех, эта техника записи наиболее интересна для экспериментов. Для этой техники вам понадобятся динамический микрофон с кардиоидной диаграммой направленности и конденсаторный или ленточный микрофон с диаграммой направленности в виде восьмерки.

Микрофон в форме восьмерки расположен под углом 90 градусов к усилителю, он действует как «сторона» в термине «середина / сторона». Кардиоидный микрофон расположен перед усилителем и будет работать как «средний».

Теперь сложная часть состоит в том, что после такой записи вы использовали бы свою DAW для дублирования «боковой» записи и панорамирования их как влево, так и вправо. Затем вы измените фазу дубликата, чтобы создать звук Mid / Side Stereo.

Это звучит сложнее, чем есть на самом деле, и видео поможет вам понять процесс. Эта техника отлично подходит для того, чтобы придать звучанию вашей гитары интересное вращение.

Использование SM57 и Royer 121 отлично подходит для этой техники.

Микрофон против симулятора усилителя

Не секрет, что за последнее десятилетие технология программного обеспечения для аудио претерпела значительные изменения.Мы подошли к моменту, когда программное обеспечение для моделирования усилителя является не только жизнеспособным вариантом, но и предпочтительным вариантом для многих создателей музыки.

Это происходит главным образом потому, что симуляторы усилителей дают вам гораздо больше возможностей в поиске правильного звука для вашей гитары. Также важно отметить, что создание вашей библиотеки звуков намного дешевле, чем приобретение усилителя и всех педалей, необходимых для создания вашего собственного уникального звука.

Связанное сообщение
Если вы никогда раньше не пробовали AMP Simulator и хотите попробовать их бесплатно, прочтите мой пост 19 лучших бесплатных автономных / VST-симуляторов гитарных усилителей для ПК и Mac

Получить современные, круто звучащие тона с помощью симулятора усилителя вполне реально.

Однако ничто не заменяет аналоговое ощущение правильного усилителя с правильными настройками, правильной цепочкой педалей и правильным микрофоном, чтобы создать тот единственный в своем роде звук, который сделает вашу песню лучшей, какой она может быть.

Я также должен упомянуть, что одним из основных компонентов использования микрофонов является их цвет и характеристики. Задача микрофона – не только улавливать звук, но и превращать его в нечто уникальное.

Заключение

Микрофон для гитарного усилителя – отличный инструмент для захвата всех видов удивительных звуков, которые может создать наша гитара.Это отличный инструмент для преобразования идей в нашей голове в величественные гитарные партии или великолепные риффы, которые потенциально могут выдержать испытание временем.

Понимание важности микрофонных усилителей и изучение всех возможных подходов к этой задаче имеет решающее значение для каждого, кто хочет глубоко погрузиться в мир музыки.

Также важно знать, что каждый микрофон имеет разные ощущения, и что сам по себе это огромный мир, который нужно исследовать. Так что ознакомьтесь с этими методами, которые я вам показал, и посмотрите, что работает, а что нет.

Нет неправильного ответа, только разные подходы. Повеселись!

Если вы нашли эту статью полезной, вы можете сохранить этот пин ниже на своей плате Guitar

Иаков

Я играю на гитаре с 2004 года. Сколько себя помню, у меня всегда была огромная страсть к рок-музыке, и мне очень нравится играть на ней. Помогать людям в их рок-путешествии – вот что заставляет меня продолжать играть. Читать Подробнее обо мне

Недавние сообщения

ссылка на Почему дешевые гитары имеют высокое качество?

Почему у дешевых гитар высокое звучание?

Покупая новую гитару, вы должны учитывать свой бюджет.Но вы также должны пойти на некоторые компромиссы, когда дело касается игры на гитаре и звука. У дешевых гитар есть свои недостатки, и …

ссылка на 30 лучших простых и продвинутых гитарных композиций Coldplay – вкладки включены

% PDF-1.4 % 222 0 объект> эндобдж xref 222 134 0000000016 00000 н. 0000003720 00000 н. 0000003821 00000 н. 0000004840 00000 н. 0000005304 00000 н. 0000005789 00000 н. 0000006313 00000 н. 0000006876 00000 н. 0000007132 00000 н. 0000007271 00000 н. 0000007307 00000 н. 0000007354 00000 н. 0000007401 00000 п. 0000007448 00000 н. 0000007495 00000 н. 0000007542 00000 н. 0000008065 00000 н. 0000008329 00000 н. 0000008591 00000 н. 0000009145 00000 н. 0000009171 00000 п. 0000009614 00000 н. 0000009725 00000 н. 0000009838 00000 п. 0000010670 00000 п. 0000011359 00000 п. 0000011702 00000 п. 0000012128 00000 п. 0000012922 00000 п. 0000013195 00000 п. 0000013631 00000 п. 0000014298 00000 н. 0000014722 00000 п. 0000014996 00000 п. 0000015636 00000 п. 0000016203 00000 п. 0000016834 00000 п. 0000017626 00000 п. 0000029190 00000 п. 0000029451 00000 п. 0000029520 00000 н. 0000029828 00000 п. 0000032477 00000 п. 0000046985 00000 п. 0000061548 00000 п. 0000077891 00000 п. 0000092549 00000 п. 0000106828 00000 н. 0000108978 00000 п. 0000138242 00000 н. 0000140580 00000 н. 0000143229 00000 н. 0000143265 00000 н. 0000144081 00000 н. 0000215521 00000 н. 0000219077 00000 н. 0000219875 00000 н. 0000230688 00000 п. 0000232702 00000 н. 0000233503 00000 н. 0000243969 00000 н. 0000246374 00000 н. 0000247181 00000 н. 0000262614 00000 н. 0000264315 00000 н. 0000266342 00000 п. 0000268947 00000 н. 0000270961 00000 п. 0000271759 00000 н. 0000275334 00000 п. 0000275408 00000 н. 0000275522 00000 н. 0000275861 00000 н. 0000275935 00000 н. 0000276275 00000 н. 0000276349 00000 н. 0000276690 00000 н. 0000276764 00000 н. 0000277099 00000 н. 0000277173 00000 н. 0000277511 00000 н. 0000277585 00000 н. 0000277924 00000 н. 0000284395 00000 н. 0000284663 00000 н. 0000285059 00000 н. 0000292262 00000 н. 0000292524 00000 н. 0000292975 00000 н. 0000293437 00000 н. 0000293873 00000 н. 0000297069 00000 н. 0000300642 00000 н. 0000306301 00000 н. 0000309323 00000 н. 0000312973 00000 п. 0000316008 00000 н. 0000319030 00000 н. 0000319104 00000 п. 0000325386 00000 н. 0000325739 00000 н. 0000325769 00000 н. 0000325834 00000 н. 0000325949 00000 н. 0000326023 00000 н. 0000330320 00000 н. 0000330673 00000 н. 0000330703 00000 н. 0000330768 00000 н. 0000330883 00000 н. 0000330957 00000 н. 0000334881 00000 н. 0000335235 00000 п. 0000335265 00000 н. 0000335330 00000 н. 0000335445 00000 н. 0000335519 00000 н. 0000338167 00000 н.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
