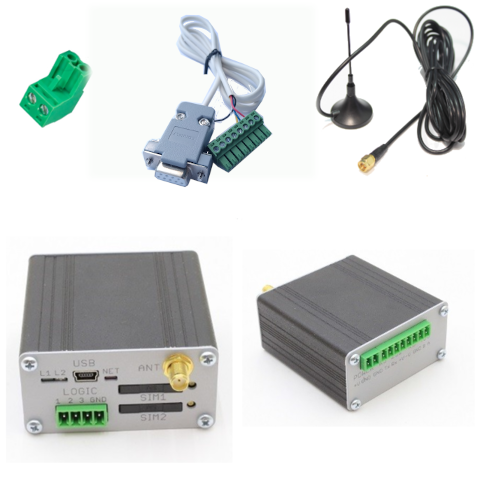

Шлюз связи: IRZ ATM2-485 / IRZ ATM2-232 | Варианты подключения | Облачная SCADA

ВКЛЮЧИ-И-РАБОТАЙ

Доступен для заказа
Предоставляем на тест

Эти устройства являются шлюзом для связи Ваших устройств с нашим комплексом за считанные минуты.

• Готовая конфигурация для подключения к сервису DispSky.
• Автоматическое отслеживание состояния GSM-модуля и два вида сторожевых таймеров для защиты от зависания.
• Две SIM-карты для резервирования услуг, предоставляемых операторами связи.
• Отправка SMS-сообщения на заданный номер при потере соединения с сервером DispSky.
• iRz ATM2-485 — это легко монтируемый GPRS модем с автоматическим подключением к облачному сервису DispSky.
• Отображение состояние работы модема и конфигурация из облачного сервиса DispSky.
• GSM/GPRS-модем ATM2-485 выполнен в прочном пластиковом корпусе с возможностью крепления на DIN-рейку. Модем поддерживает GPRS класс 10 и стек протоколов TCP/IP. Терминал обладает широким набором функций, надежен и прост в эксплуатации.


Различия между моделями:

• iRZ ATM2-485 — имеет последовательный порт RS485;
• iRZ ATM2-232 — имеет последовательный порт RS232;

ШЛЮЗЫ СВЯЗИ СЕРИИ АТМx ПРОТЕСТИРОВАНЫ С КОНТРОЛЛЕРАМИ И МОДУЛЯМИ ВВОДА/ВЫВОДА:

• Овен
• Siemens S7
• Delta
• Серебрум
• RealLab
• Семейство Arduino
• Семейство Raspberry
• Нева МТ313
• Вектор-3
• АRT2
• Вектор-100
• Вектор-300
• ЦЭ 2727А
• Е4ОР
• ЦЭ 2726А Е4ОР (ООО «СПбЗИП»)

ШЛЮЗЫ СЕРИИ АТМx ПРОТЕСТИРОВАНЫ С ЭЛЕКТРОСЧЕТЧИКАМИ:

• Меркурий 230
• Миртек 1-РУ
• Миртек 3-РУ
• ПСЧ 3А-06
• ПСЧ 3ТА-07
• ПСЧ 4ТМ-05М
• СЭТ 4ТМ. 02М
• Энергомера СЕ303
• Нева МТ 313
• Вектор-3 АRT2
• Вектор-100
• Вектор-300
• ЦЭ 2727А Е4ОР
• ЦЭ 2726А Е4ОР (ООО «СПбЗИП»)

ШЛЮЗЫ СЕРИИ АТМx ПРОТЕСТИРОВАНЫ С ТЕПЛОСЧЕТЧИКАМИ:

• Теплоком ВКТ7
• Логика СПТ 942
• Логика СПТ 943
• Логика СПТ 961
• Промприбор ТМК-Н120
• Промприбор ТМК-Н130
• Взлет ТСРВ-033
• Взлет ТСР-024-М
• Эльф-04
• Карат-307 Термотроник ТВ7
• ТБН Энергосервис КМ-5

Характеристики:

Диапазон рабочих частот:

• 900/1800 МГц
• 850/900/1800/1900 MHz (опция)

Выходная мощность передатчика:

• На частоте 850/900 МГц — 2 Вт
• На частоте 1800/1900 МГц — 1 Вт

Характеристики аппаратной части:

• GSM/GPRS-модуль — BGS2;
• Mini USB для настройки и протоколирования работы модема;
• поддержка двух SIM-карт;
• антенный разъем — SMA;
• Для ATM2-485
  • 10-контактный разрывной коннектор (RS485/RS422, 2 GPIO,1 GPO, out 3,3 V)

• Для ATM2-232
  • коммуникационный разъем — RS232;
• разъем питания — MicroFit 4;
• разрывной коннектор — 2 GPIO + 1 GPO.

Электрические характеристики:

• напряжение питания от 7 до 40 В (постоянный ток)
• ток потребления в режиме GPRS, не более:
  • при напряжении питания +12 В — 250 мА
  • при напряжении питания +24 В — 125 мА
• ток потребления в ждущем режиме, не более:
  • при напряжении питания +12 В — 60 мА
  • при напряжении питания +24 В — 30 мА




Физические характеристики:

• габаритные размеры корпуса (без учета разъемов) — не более 66 × 83 × 25 мм (Д × Ш × В)
• габаритные размеры изделия (с учетом разъемов) — не более 74 × 83 × 25 мм (Д × Ш × В)
• вес изделия — не более 120 г;
• диапазон рабочих температур: от –40°С до +65°С;
• диапазон температур хранения: от –50°С до +85°С
• допустимая влажность — устройство сохраняет свою работоспособность при относительной влаж­ности не более 80% при температуре 25°С
