Монтаж проводки по потолку: монтаж, схема разводки электрики, нормы и требования

Прокладка проводки по потолку – на что обращать внимание и какие ошибки наиболее распространены?

В современных квартирах все реже можно встретить потолки в «первозданном» виде. Обычно, смонтированы натяжные или гипсокартонные конструкции. Они очень красивы и имеют множество преимуществ, одним из которых является возможность установки большого количества светильников. Всем им необходимо подключение к электросети и для этого, необходима прокладка проводки по потолку.

Основные ошибки

Самая главная ошибка, которую может совершить хозяин дома при монтаже проводки – доверить эту операцию непрофессионалу или сделать все самостоятельно, не имея необходимых знаний и опыта.

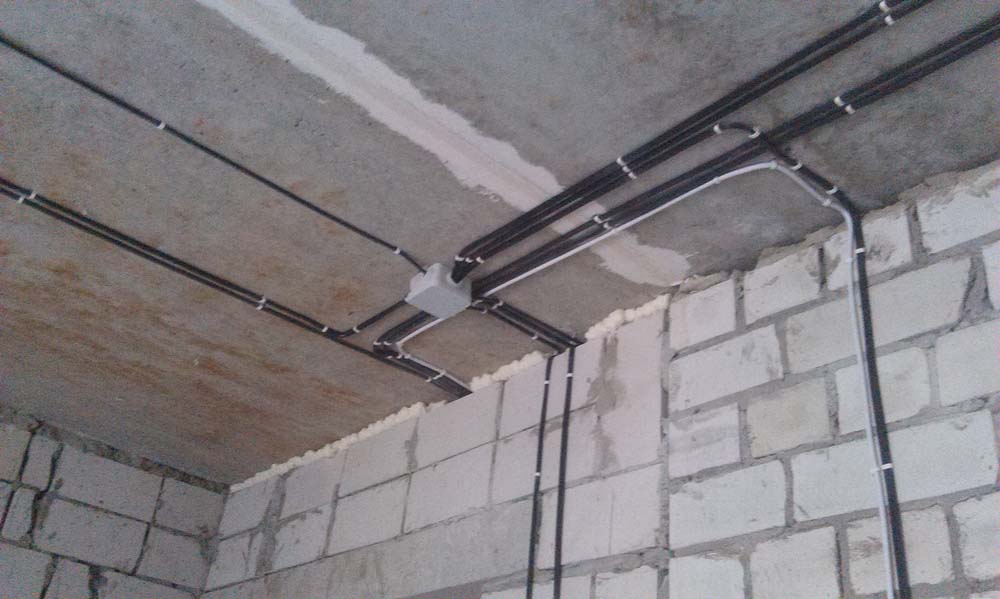

Очень часто можно увидеть, как проводка проложена по потолку без всяких монтажных коробов и защитной гофры. Это самая распространенная ошибка и такая прокладка кабеля может привести к пожару. Если электропровод будет поврежден и возникнет короткое замыкание, могут загореться все соседние детали конструкции.

Согласно требованиям, которые применяются для наружной проводки, все провода необходимо прокладывать только в защитном металлорукаве или гофре из специального самозатухающего пластика.

Вторая распространенная ошибка – подключение всех осветительных приборов и прочих потребителей электроэнергии на одно устройство защитного отключения. Если нагрузка не превышает расчетной, то такое подключение будет доставлять неудобства только при возникновении замыкания в одном из потребителей – они будут отключаться все сразу.

Более серьезным нарушением, когда осуществляется монтаж проводки в квартире, в том числе и по потолку, будет подключение выключателя не на фазовый провод, а на нулевой. В этом случае, даже когда выключатель находится в положении «выключено», существует опасность поражения электрическим током. Например, при смене лампочки или подключении светильника.

Наконец, самой опасной и грубой ошибкой при монтаже проводов, будет неверный выбор их сечения. Из экономии часто выбирается не то сечение, которое необходимо, а тот вариант, который дешевле. Это приводит к тому, что неправильно выбранный провод постоянно греется и подвергается повышенной нагрузке. Вместе эти факторы могут привести к короткому замыканию и возгоранию и как следствие – к пожару.

Несмотря на то, что всех этих ошибок очень легко избежать, они встречаются постоянно. Некоторые просто экономят и сознательно их допускают, а некоторые совершают такие грубые нарушения по незнанию.

Как избежать нарушений и ошибок

На самом деле, это несложно. Есть свод основных правил, соблюдая которые, проводка в квартире легко прокладывается хоть по потолку, хоть по стенам, безо всяких сложностей и проблем.

Прежде всего, следует понять, что прокладывать все электротехнические составляющие в запотолочном пространстве следует в соответствии с требованиями к прокладке наружной проводки. Это значит, что все токопроводящие элементы системы должны быть уложены в специальную гофру из пластика или металлический короб. При этом, крепление проводки к потолку очень удобно осуществлять при помощи специальных монтажных клипс.

Еще до начала монтажа, необходимо составить подробный план размещения всех потребителей, которые будут подключены к этой проводке. В соответствии с этим планом, на каждую группу потребления электричества необходимо запланировать одну распределительную коробку.

На потолке нужно наметить все места, где такие коробки будут располагаться. Весь монтаж стоит начинать именно с установки распределительных коробов. От них, в гофре, прокладываются кабели, подводящие ток к светильникам и прочим потребителям электроэнергии. Все каналы или гофры, расположенные на потолке, должны проходить параллельно друг другу. Это упростит обслуживание в дальнейшем. Пересекаться провода не должны. В местах соединений нескольких линий, необходимо смонтировать распаечную коробку.

В ванных, кухнях и других помещениях с высоким содержанием влаги в воздухе, необходимо применять специальные распаечные коробки, которые дают достаточную защиту от воздействия влаги. То же самое относится и к гофротрубе, в которой будут уложены провода – она должна защищать уложенные кабели от воды.

Отдельного упоминания стоит монтаж электрических проводов с использованием скрытого метода. В этом случае, кабели укладываются в специально пробитый в перекрытии канал. Здесь необходимо соблюдать требования по безопасности, предъявляемые к скрытой проводке.

Лучше всего, скрытый тип проводки применять в кухнях, ванных и прочих влажных местах. Так будет намного безопаснее. Однако, даже при монтаже скрытым способом, необходимо использовать кабель каналы или гофрированные пластиковые трубки.

Учитывая, что после скрытого монтажа будет затруднен доступ ко всем составляющим системы, нужно заранее продумать и рассчитать нагрузку потребителей и подобрать соответствующее сечение проводов.

можно ли положить в гофре или без нее, варианты разводки электропроводки в квартире по схеме, дальнейший монтаж

Применение потолочного света остаётся необходимостью, несмотря на то, что появилось множество источников освещения для стен. Кондиционеры и вентиляторы тоже относятся к устройствам, размещающимся под потолком. Для правильной работы необходимо обеспечить бесперебойное питание.

Содержание

1. Проводка электропроводки в потолке: за и против
2. Основные правила монтажа проводки в потолке
3. Дерево
4. Бетон
5. Гипсокартон
6. Натяжной потолок
7. Как провести проводку электропроводку под кассетной конструкцией самостоятельно
8. Электропроводящие панели
9. Советы и рекомендации
10. На что рекомендуется обратить внимание?
11. С какими проблемами сталкиваются чаще?
12. Полезное видео

Проводка электропроводки в потолке: за и против

Есть несколько ситуаций, когда такой монтаж остаётся единственным выходом, способным решить проблему:

1. При последующем монтаже потолков натяжного типа, из гипсокартона.

Гофры и кабеля, проходящие по верху, будут скрыты за натяжным потолком. Гипсокартон не обязательно применять по всей площади. Допустим вариант, когда такая схема используется на некоторых участках.

2. В помещении уже залита стяжка в готовом виде, которая устраивает по характеристикам.

Нет смысла перезаливать пол или потолок, если качество поверхности изначально на нужном уровне.

3. Нет желания менять напольное покрытие, которое уже положено.

Главный недостаток – в том, что высота помещения уменьшается при использовании натяжных потолков. Но положительных сторон у такого метода гораздо больше:

1. Лёгкая разводка компонентов по помещению.
2. Беспроблемное обслуживание, замена деталей в случае необходимости.
3. Безопасность. Не потребуется даже запоминать особенности расположения.
4. Упрощение дальнейшего подключения осветительных приборов.

Такой методике многие отдают предпочтение.

Основные правила монтажа проводки в потолке

Электромонтаж проводится только на основе заранее составленного плана, разбитого на части и объединенного в один проект.

Поочерёдно при составлении бумаг выполняют такие действия:

1. Определяют место, откуда электричество подаётся к локальному участку.
2. Выделяют точки, где потребляется электричество.
3. Выбирают место установки для компонентов защиты.
4. Составляют схемы прокладки кабелей между точками ввода и потребителями. Учитываются составляющие из предыдущего пункта.

На предварительном этапе надо выбрать метод проведения работ, который будет оптимальным. Марка и сечение кабеля подбираются из специальных таблиц.

Сам способ монтажа бывает скрытым, либо наружным.

Следующие дополнительные рекомендации помогают избежать ошибок во время проведения работ:

1. Электропроводку желательно укладывать в специальные защитные гофры. Если это требование не соблюдено – велика вероятность коротких замыканий.
2. Электроприборы в квартире запрещается подключать на одно устройство защиты. Это плохой вариант для дальнейшей эксплуатации, даже если нагрузка не превышает нормативов. Приборы будут отключаться одновременно, когда происходит короткое замыкание.
3. Только фазовый провод разрывают все выключатели. Иначе даже процедура замены лампочек заканчивается ударом током.
4. Недопустима ситуация, когда провода соприкасаются, пересекаются друг с другом.
5. Важно правильно выбрать не только основной вид проводов, но и сечение.
6. Специальные электротехнические коробки используются в случае с ванными комнатами, кухнями.
7. Кабеля прокладываются так, чтобы проведение дальнейших этапов работ не вызывало проблем.

Дерево

Кабеля при таких обстоятельствах протягиваются по стальным трубам. Тогда фиксация изделий не доставляет хлопот. Диаметр должен быть таким, чтобы проводка легко помещалась внутри.

Для распределительных трубок важно использование материалов, устойчивых к воздействию огня. Металл становится лучшим выбором для любой ситуации. Слой изоляторов укладывается на внутренние стороны таких изделий, что не даст ящику и токоносителю соприкасаться друг с другом.

Работа проводится путём выполнения следующих действий:

1. Рисунок переносится на поверхность с бумажного чертежа. Линии монтажа кабеля намечают как можно точно.
2. Далее устанавливаются распределительные коробки.
3. Трубки нарезаются, пока  длина не будет достаточной. На следующем этапе происходит фиксация этих конструкций к основанию на потолке.
4. Отдельные части труб соединяются, стандартный вариант – сварка.
5. Кабеля прокладываются по трубам при помощи протяжки.
6. Затем выводятся в распределительную коробку. Главное – оставить свободными концы, хотя бы на 20 см.
7. Все жилы соединяются. Конструкцию обматывают изолентой, фиксируют.
8. После допускается проверка проверки работоспособности.

Бетон

В данном случае нарезка штроб. Используется специальный режущий инструмент, снабжённый алмазными дисками, помогающими обрабатывать камень. Долбёжные разновидности приборов (перфоратор,ударная дрель) тоже нужны, но только для труднодоступных поверхностей.

Чем больше ширина штробы – тем лучше.

Другие советы:

1. По сравнению с толщиной кабелей без защиты, глубина штробы делается больше в 2-3 раза. Допустим вариант на ½ больше диаметра у защитной оболочки.
2. Укладка кабелей – свободная. Натяжение отсутствует.
3. По приложенному к стене шпателю легко проверить показатель углубления.
4. Участок штробы замазывается только после того, как проводка окончательно закреплена на участке. А с каждой стороны по 1,5 метра в запасе.

[stextbox id=»info»]Кабели иногда монтируются открытым способом, когда штробы не прорезаются. Но в этом случае понадобится специальный крепёж. Кабели прокладываются в защитные коробки, чтобы избежать появления локальных пожаров. [/stextbox]

Гипсокартон

Ограничение доступа к базовым основаниям – главная особенность потолков, изготовленных именно из этого материала. Важно заранее подумать о том, где будут точки для профилактики и осмотра. С учётом типа базового перекрытия выбирается способ, по которому идёт укладка.

При подвесном потолке из гипсокартона реечные системы удачно скрываются внутри. Потому допускается монтаж открытого типа. Главное – чтобы все провода в этом случае находились за пределами конструкции.

Натяжной потолок

Этапы проведения работ – такие же, что и в случае с гипсокартоном. Создают поверхность, последующий доступ к которой ограничивается. Не забывая что между закрепленной гофрой и потолком расстояние должно быть достаточное. Иначе глазу открывается рифлёная поверхность проведенной на потолке конструкции.

Вне конструкции размещаются проходные, распределительные коробки.

Как провести проводку электропроводку под кассетной конструкцией самостоятельно

Беспрепятственный доступ к черновой части – главное преимущество, которым этот вариант отличается от остальных. Потому нет необходимости коробки выносить за конструкцию. Часто используют декоративную отделку, чтобы все спрятать.

Трубы фиксируются к основанию на скобах или хомутах, если выбран открытый вариант.

Важно придерживаться следующих правил, когда речь – о закрытом варианте.

1. При металлических или железобетонных базовых основаниях предпочтение отдают металлическим, гофрированным трубам.
2. Если перекрытие – из дерева, то больше подходят деревянные изделия.

Электропроводящие панели

Такие потолки состоят из плит с пенополиуретановой начинкой. В неё монтируются сами пластины, проводящие ток. На один коннектор допускается устанавливать до 5 плит, итоговая мощность в этом случае составит до 1,5 кВт.

Следующие параметры выбираются владельцем в зависимости от характеристик помещения:

1. Место установки трансформатора. Определяется техническими характеристиками прибора.
2. Сечение кабеля.
3. Способ, метод прокладки.

Советы и рекомендации

Важно при составлении схемы учитывать, где установлены главные элементы, включая распределительные коробки и розетки, выключатели.

Что касается проводов, то рекомендуется выбирать разновидность, которая обозначается как ВВГнг.

Подходит даже для тех, кто проводит работу своими руками даже в деревянных домах.

На что рекомендуется обратить внимание?

Использование натяжных потолков позволит решить множество проблем одновременно.

1. Не потребуется выравнивать поверхность.
2. Сохранение привлекательного внешнего вида.
3. Лёгкое разведение компонентов отдельным способом.

Но часто возникают проблемы. Особенно – когда проводка требует обслуживания, изначально выполнена неправильно.

С какими проблемами сталкиваются чаще?

Часто сталкиваются с неправильным расположением монтажного багета. Установщики не обращают внимание на то, что распределительная коробка пересекается с монтажным профилем. Такие ошибки относятся к грубым нарушением стандартных правил.

Монтажники выполняют работу, хотя в запасе нет всего оборудования. Например — отсутствует детектор. Велик риск повредить скрытую проводку, если заранее не провести проверку на предмет не видимых элементов внутри конструкции.

Бывают варианты, когда укладка ведётся без использования стандартных гофрированных труб. Такой вариант допустим только при установке низковольтных систем, к которым подключают понижающий трансформатор. Где напряжение до 24 Вольт. В других ситуациях без гофры во время монтажа не обойтись.

Светильники – основные потребители электричества, которые связаны с потолком, для них и организуют монтаж проводки. ПВХ покрытия требуют менее мощных приборов. Плёнка расплавится, если показатель не будет соответствовать нормативам.

Светодиодные светильники – оптимальный выбор для владельцев натяжных потолков. Не требуют специальных навыков во время установки, не способны расплавить полотно. Но напряжение остаётся таким же, что и в других ситуациях.

Универсального ответа на вопрос, какой вариант укладки лучше, нет. Не стоит изначально концентрироваться только на одном варианте, и игнорировать другие. Выбор делается в зависимости от материала потолочного основания. У каждого варианта есть отрицательные и положительные стороны, надо понять, какие характеристики предпочтительны для конкретного потребителя.
[stextbox id=»info»]Если нет уверенности в своих силах – к работам привлекают только профессионалов. Ведь повышенное напряжение представляет опасность для здоровья, способно навредить при неправильном обращении. [/stextbox]
Главное – соблюдать требования и технологию, от первого до последнего этапа. В этом случае результат будет безопасным. И конструкция прослужит долгое время без необходимости открывать доступ к конкретным элементам внутри системы.

Полезное видео

Как установить потолочный светильник

У вас есть устаревший или сломанный потолочный светильник? Замена его новым верхним светом может мгновенно освежить внешний вид комнаты и дать вашему пространству достаточное освещение. Это может показаться простым проектом, но научиться устанавливать потолочный светильник может быть сложно, особенно если проводка старая или проект сложный.

Это также может вас заинтересовать: Как установить встроенное освещение

Посмотрите на процесс установки потолочного светильника ниже, чтобы решить, достаточно ли ваших навыков, чтобы сделать это самостоятельно, или вам следует вызвать электрика .

Нужен ли мне электрик для установки светильника?

Вы можете заменить старый потолочный светильник на новый самостоятельно, если чувствуете себя уверенно. По закону вы не обязаны нанимать электрика для проекта такого типа, но для любых модификаций вашей электрической системы требуется лицензированный электрик.

Однако проект по замене освещения может оказаться сложным, если проводка не совпадает или вы устанавливаете диммер. Дома со старой проводкой также могут создавать проблемы, если старая проводка устарела. Даже простая замена потолочного светильника может создать проблемы, с которыми вы, возможно, не знаете, как справиться.

Нужно ли вам нанимать электрика для установки света, во многом зависит от обстоятельств. Всегда лучше проявить чрезмерную осторожность и нанять электрика, если вам неудобно работать с электричеством. Хотя вам не нужно нанимать электрика, часто это лучший вариант, если вы еще не знаете, как установить потолочный светильник, или если вы никогда не работали с электропроводкой.

Замена лампы — несложный процесс для электрика, поэтому установка выполняется быстро и легко. Выполнение этого самостоятельно может занять несколько часов, особенно если вы столкнетесь с какими-либо препятствиями на этом пути. Если у вас возникнут какие-либо проблемы или вы не уверены, правильно ли вы установили потолочный светильник, не стесняйтесь обращаться к профессионалу. Они могут проверить и исправить вашу работу, если обнаружат проблему. Неправильное выполнение работы увеличивает риск возгорания или поражения электрическим током.

Как установить потолочный светильник?

Если вы все это прочитали и все еще чувствуете себя достаточно уверенно, чтобы самостоятельно установить потолочный светильник, вот пошаговые инструкции:

Шаг 1: приспособление. Поместите записку на коробку выключателя, чтобы никто не включил его снова, пока вы работаете. Проверьте свет, чтобы убедиться, что на него не подается питание.

Шаг 2: Снимите лампочки, плафоны, стеклянные колпаки и другие съемные детали с существующего светильника. Это облегчает обращение с приспособлением и предотвращает разбитие стекла.

Шаг 3: Отвинтите светильник от потолка. Вам, скорее всего, понадобится помощник, чтобы удерживать приспособление, пока вы его откручиваете, потому что оно все еще будет прикреплено к проводке и, вероятно, будет тяжелым. Попросите помощника удерживать светильник, пока вы полностью не отсоедините его от потолка.

Шаг 4: Отвинтите колпачки, которые соединяют проводку от существующего светильника с электрической системой дома. Используйте тестер напряжения, чтобы убедиться, что к проводам не подведено электричество.

Шаг 5: Сфотографируйте провода, чтобы иметь визуальное представление о том, как подключен прибор. Затем потяните провода в стороны, чтобы отсоединить старое приспособление.

Шаг 6: Отвинтите монтажный кронштейн старого светильника.

Шаг 7: Установите новый монтажный кронштейн для вашего нового светильника, убедившись, что провода проходят через кронштейн.

Шаг 8: Поднимите новый светильник к потолку, при необходимости с помощником.

Шаг 9: Соедините провода одного цвета вместе, при необходимости используя изображение предыдущей проводки в качестве справки. Убедитесь, что провода надежно закреплены. Используйте разъемы для проводов на каждой паре проводов. Спрячьте подключенные провода в распределительную коробку.

Шаг 10: Подсоедините провод заземления, если он имеется, к медному или зеленому винту заземления на монтажном кронштейне.

Шаг 11: Перед монтажом светильника на потолке проверьте соединения проводов, временно включив автоматический выключатель.

Вставьте лампочку в светильник и нажмите выключатель, чтобы убедиться, что он работает. Если это не так, посмотрите, сможете ли вы обнаружить ослабленное соединение, или обратитесь к лицензированному электрику, чтобы закончить работу.

Шаг 12: Снова отключите питание, как только убедитесь, что проводка исправна и прибор работает.

Шаг 13: Прикрепите светильник к потолку с помощью винтов в соответствии с инструкциями по установке, прилагаемыми к светильнику. Сдвиньте навес приспособления на место и закрепите его.

Шаг 14: Добавьте абажуры, декоративные элементы и лампочки, чтобы завершить установку светильника. Восстановите питание и наслаждайтесь своим новым светильником.

Другие статьи по теме:

• Освоение: как установить подвесной светильник
• Сколько стоит установка различных видов декоративного освещения?
• Добавляют ли светильники ценность вашему дому?
• Как установить светодиодные ленты: пошаговое руководство
• Сколько стоит установка встроенного освещения?

Можно ли установить потолочный светильник без проводки?

Если вы хотите установить потолочный светильник там, где нет существующих светильников или проводки, вам понадобится электрик, который сделает эту работу за вас. Электрик может подключиться к проводке вашего дома и провести провода к тому месту, где вы хотите установить новый свет. Они установят распределительную коробку и проверят правильность проводки, прежде чем добавлять новый светильник.

Советы по установке потолочного светильника

Вот несколько дополнительных советов по установке потолочного светильника:

• Проверьте питание: Всегда дважды и трижды проверяйте питание, чтобы убедиться, что оно отключено, прежде чем выполнять какие-либо работы с светильником. Работа с проводкой опасна, особенно если вы неправильно отключили питание.
• Используйте надежную лестницу: Вам понадобится стремянка, достаточно высокая, чтобы можно было удобно достать до светильника. Убедитесь, что он стоит на ровной поверхности и полностью открыт, чтобы обеспечить вашу безопасность во время работы с осветительной арматурой.
• Наймите помощника: Хотя вы можете выдержать вес приспособления на вершине лестницы, обычно лучше, если кто-то поможет вам удерживать приспособление во время работы.
• Выберите правильную высоту: Если вы устанавливаете люстру или подвесной светильник с регулируемой высотой, выберите идеальную высоту подвеса, прежде чем приступать к установке. Общая рекомендация заключается в том, чтобы установить светильник на высоте 3 фута над столом или на высоте 6 футов над полом, но вы можете отрегулировать его в зависимости от предпочтений. Измерьте высоту существующего приспособления и решите, нравится ли вам эта высота или вы хотите ее изменить.

Как установить потолочный вентилятор без существующей проводки или приспособления

Независимо от того, обеспечивают ли они циркуляцию теплого воздуха зимой или помогают охлаждаться летом, установка потолочного вентилятора в вашем доме или офисе дает множество преимуществ. Они даже могут помочь вам сэкономить деньги на затратах на электроэнергию и чувствовать себя комфортно круглый год, уменьшая потребность в кондиционировании воздуха. Но если на месте нет существующей проводки, ее установка может показаться непреодолимой задачей.

В этой статье мы объясним, как электрик установит потолочный вентилятор там, где нет крепления.

Действия по установке потолочного вентилятора в месте отсутствия проводки

Поскольку в этот процесс входит установка новой проводки, мы настоятельно рекомендуем вам нанять лицензированного электрика для установки потолочного вентилятора в месте отсутствия проводки или крепления.

Ниже приведены шаги, которые должен предпринять электрик для установки потолочного вентилятора.

1. Отключите подачу электроэнергии в цепь

Первый самый важный шаг во всем процессе. Выключите автоматический выключатель, который подает питание на цепь, которая будет управлять потолочным вентилятором. Это предотвратит поражение электрическим током и облегчит подключение вентилятора к выключателю. Вы никогда, ни при каких обстоятельствах не должны выполнять электрические работы в активной цепи.

2. Определите место для потолочного вентилятора

Потолочные вентиляторы могут весить от 15 до 50 фунтов, поэтому важно убедиться, что выбранное место имеет надлежащие опорные балки. Если потолочный вентилятор не прикреплен к потолку должным образом, это может стать угрозой безопасности и привести к повреждению потолка, пола и вентилятора.

3. Установите распределительную коробку

После выбора места расположения вентилятора можно приступать к установке распределительной коробки. Если в желаемом месте расположения вентилятора есть одна опорная балка, электрическая коробка может быть прибита к балке. Если у вас есть две опорные балки в нужном месте, вам понадобится скоба и седло для поддержки вентилятора.

Ниже приведены шаги по установке электрической коробки, для которой требуется скоба и седло:

1. Вырежьте отверстие в потолке между двумя опорными балками.
2. Протолкните скобу вентилятора с присоединенной электрической коробкой.
3. Прикрепите скобу к опорным балкам, следуя инструкциям производителя.
4. Наденьте седло на скобу и подготовьтесь к прокладке через нее проводки.

4.

Проложите проводку к вентилятору

Выберите или установите настенный выключатель, который будет управлять потолочным вентилятором. Проводка должна быть проложена от выключателя до места установки потолочного вентилятора. Это можно сделать, используя рыбную ленту, чтобы протянуть новую проводку через стены и до того места, где будет установлен новый вентилятор.

5. Установка нового потолочного вентилятора

После монтажа проводки новый потолочный вентилятор будет собран и установлен в соответствии с инструкциями производителя. Снова включите питание цепи и проверьте вентилятор, чтобы убедиться, что он работает правильно.
