Монтаж прожектора с датчиком движения: Как выбрать, подключить и настроить уличный прожектор с датчиком движения

Как работает светодиодный прожектор с датчиком движения?

март 27, 2017

Сегодня в обиходе можно встретить такой термин, как уличный прожектор. И хотя этот осветительный прибор таковым не является, название прижилось, и им пользуются и обыватели, и специалисты. Чтобы вы понимали, что такое прожектор, то необходимо понять, что в его состав входит система зеркал, которая отражает световой поток под небольшим углом. Это создает узконаправленный поток света. Уличные светильники (прожектора) не создают узкий поток света, наоборот, с помощью их освещается большая территория. Большой популярностью сегодня пользуются уличные светильники этого типа со светодиодами, которые оснащаются разными полезными функциями.

Например, светодиодный прожектор с датчиком движения и освещенности. Если вами такой осветительный прибор уже приобретен, то знайте, что уже в заводских условиях он отрегулирован и настроен. Вам лишь остается его установить и закрепить по месту назначения и подключить к питающей сети электрического тока.

Конечно, если заводские настройки вас не удовлетворили, то нет проблем настроить прожектор своими руками.

Настройка датчика

В первую очередь необходимо правильно установить сам уличный светодиодный прожектор с датчиком движения.

Основное требование к монтажу — направить элементы чувствительных сенсоров в пространство, которое необходимо контролировать. И уже после этого можно производить настройку датчика движения и освещенности. Заметим, что конструкция и состав самого датчика достаточно сложный. В него входят несколько элементов, от которых зависит способность улавливания температуры движущегося объекта. Именно тепловые потоки собираются специальной линзой, названной в честь ее изобретателя. Это линза Френеля. Собранные тепловые потоки фокусируются и подаются на сенсор пиродетектора. Сам сенсор является инфракрасным. Далее, происходит обработка полученных данных специальными электронными устройствами, которые решают, включать светильник или нет.

Еще при установке прожектора необходимо учитывать два критерия, которые будут влиять на качество работы датчика, а соответственно и прожектора.

• Расстояние действия (дальность).
• Угол отклонения. Здесь имеется в виду отклонение, как по горизонтали, так и по вертикали.

Первый показатель гарантирует включение прожектора при приближении объекта. Если выставлено расстояние, и объект не дошел до его границы, то светильник не включится. То же самое касается угла охвата. То есть, объект должен попасть в трехмерное пространство, чтобы прожектор включился.

Оба показателя: дальность и угол, указываются в паспорте уличного светодиодного светильника. Их и надо будет выставить после подключения прибора.

Необходимо отметить, что современный рынок осветительного оборудования предлагает сегодня большое разнообразие прожекторов светодиодных с датчиками движения и освещенности.

Есть простые модели, есть сложные, поэтому и настройка их производится по-разному. К примеру, есть модели, где всего лишь два регулировочных винта, есть с тремя винтами. Но суть проведения настройки практически одинаковая.

Во-первых, необходимо настроить время включения. В данном случае будет срабатывать датчик, который будет реагировать на появление объекта. Это может произойти сразу через несколько миллисекунд, а может с задержкой до 10 секунд.

Во-вторых, настраивается включение прожектора в темное время суток. Это также происходит в автоматическом режиме. Как только появляется определенная степень темноты, светильник должен загореться. Можно выставить его так, чтобы он не отключался даже днем. Это две основные функции.

Третья дополнительная — это регулировка четкости реагирования на движущийся объект. По сути, это чувствительность сенсоров. Такие модели с тремя видами настройки являются более дорогими, поэтому из двух придется выбирать, учитывая бюджет, выделенный на организацию освещения.

Монтаж прожектора

Казалось бы, что может быть проще. Но у этого осветительного прибора есть специальные монтажные детали. Поэтому сначала устанавливается и крепится монтажная металлическая скоба. Крепеж производится саморезами на пластмассовые дюбеля. Затем к скобе присоединяется сам прожектор, который тут же ориентируется по горизонтали и вертикали для охвата необходимого пространства. Светодиодные прожекторы стандартного типа уже имеют в своей конструкции датчик движения и освещения. То есть, последний уже закреплен на корпусе светильника, что и упрощает монтажный процесс. Просто придется настроить его.

Прожектор с датчиком движения: как выбрать и установить

Оглавление:
Прожектор с датчиком движения: какие бывают
Прожектор уличный с датчиком движения: на что обратить внимание при выборе
Установка прожектора с датчиком движения: особенности монтажа

Правильное освещение дачного участка предусматривает использование осветительных приборов различного типа – это и настенные светильники, и грунтовые, и декоративные, даже прожекторы, в задачи которых входит глобальная подсветка особо важных участков дачи. Это охранный элемент, который, как правило, оборудуется датчиком движения – о нем и пойдет разговор в данной статье. Вместе с сайтом moyadacha.org мы разберемся с вопросом, какой выбрать прожектор с датчиком движения для дачи и как правильно его установить?

Установка прожектора с датчиком движения фото

Прожектор с датчиком движения: какие бывают

По большому счету, классифицировать современные прожекторы можно по трем признакам, которые в большинстве случаев и являются основными критериями выбора данного осветительного прибора.

1. По типу источника света. Если не учитывать старинный вариант прожектора с лампами накаливания, то дополнительно можно выделить еще два типа источника света, которые могут использоваться в прожекторах. Это галогенные лампы накаливания и светодиодные чипы, которые на сегодняшний день отличаются высокой экономичностью в плане потребления электрической энергии. Если с галогенными лампами все более или менее понятно, то вот с чипами светодиодов следует немного разобраться подробнее. Диодный прожектор с датчиком движения может быть оборудован различными типами светодиодов – если не внедряться в мелкие детали, то оборудоваться они могут как стандартными светодиодами типа SMD, так и диодами нового поколения COB. Последний вариант является более надежным, а главное, мощным и способным более качественно осветить тот или иной участок дачи. Светодиоды COB могут быть изготовлены в любой форме и любом размере. Чтобы было понятнее, скажем так – в светодиодном прожекторе применяется либо несколько диодов SMD, либо один диод марки COB.
   Диодный прожектор с датчиком движения фото

2. По мощности. Это стандартный критерий выбора, обращать внимание на который нужно только потому, что от него зависят два таких показателя, как энергопотребление прожектора и интенсивность его свечения. Сразу следует отметить, что мощность этого осветительного прибора в первую очередь зависит от типа источника света. Проще говоря, при одной и той же мощности разные источники света обеспечивают различную освещенность.
   К примеру, галогенный прожектор с датчиком движения с потреблением в 10Вт светит значительно более тускло, чем аналогичной мощности светодиодный прожектор – именно по этой причине мощность первых начинает свое исчисление с 60Вт, а мощность вторых с 10Вт.
3. По типу источника питания. В принципе, здесь вариантов не много – если быть точным, то всего три. Современные прожекторы могут работать от сети переменного тока с напряжением 220V, сети постоянного тока с напряжением 12 или 24V, а также от такого альтернативного источника энергии, как солнечные элементы. Здесь следует понимать одну вещь – потреблять низкий ток могут только светодиодные прожекторы – уделом галогенного оборудования данного типа является исключительно сеть переменного тока с напряжением 220V. Именно благодаря низкому энергопотреблению светодиодов и появляется возможность обеспечивать их питанием с помощью маломощных солнечных панелей.

В принципе, если не считать различий в форме (прожекторы с датчиком движения могут быть круглыми и прямоугольными), то на этом все разнообразие осветительных приборов данного типа, можно сказать, заканчивается. О том, как правильно подключить прожектор с датчиком движения, смотрите в этом видеоролике.

Прожектор уличный с датчиком движения: на что обратить внимание при выборе

Кроме вышеописанных разновидностей, на которые необходимо обратить внимание в процессе решения вопроса, какой прожектор для дачи с датчиком движения выбрать, уделить свое внимание нужно и другим моментам.

1. Степень защиты от влаги и пыли. Указывается непосредственно на самом прожекторе и выглядит она в виде надписи из двух латинских букв и двух арабских цифр – IP65. Если вы видите число меньшего значения, то для улицы такие осветительные приборы лучше не покупать.
2. Качество изделия – по внешнему виду прожектора и материалу, из которого он изготовлен, можно сказать многое. Добротную вещь видно издалека – хороший прожектор не может быть слишком легким. В идеале такие вещи должны изготавливаться из нержавеющей стали, а не из алюминиевого сплава.
3. Особое внимание необходимо уделить осветительным приборам, выпущенным в Поднебесной (в Китае) – почему-то их стандарты, несмотря на то, что они одобрены CE и ROHS, далеки от истины. Возьмем, к примеру, все ту же мощность – если измерить потребляемую мощность прожектора 50Вт, то как минимум его реальное энергопотребление окажется вполовину меньше. С одной стороны, это хорошо, а с другой, низкая мощность указывает на недостаток освещенности – все это происходит благодаря комплектации изделия светодиодами не того качества, как нужно.
   Как подключить прожектор галогенный с датчиком движения фото

В общем, с подобными изделиями, а вернее с их выбором, нужно быть осторожным и внимательным – лучше немного переплатить и приобрести прожектор действительно европейского качества, чем купить дешевую китайскую подделку и выбросить ее на помойку уже спустя полгода. Мы не такие богатые, чтобы приобретать дешевые вещи – по крайней мере, так гласит народная мудрость, правоту которой постоянно подтверждает жизнь.

Установка прожектора с датчиком движения: особенности монтажа

В большинстве случаев вопрос, как подключить галогенный или светодиодный прожектор с датчиком движения своими руками, решается элементарно просто – дело в том, что это одно цельное изделие, оборудованное общей клеммой подключения. Это как настольная лампа, только без вилки для подсоединения в розетку – все, что нужно сделать для того, чтобы прожектор заработал, это правильно коммутировать провода. Это самое сложное, с чем предстоит столкнуться в процессе решения вопроса, как подключить светодиодный прожектор с датчиком движения. А если говорить в общем, то весь процесс монтажа современного прожектора можно представить в виде последовательности работ, состоящей из трех этапов.

1. Установка прожектора. С вопросом, как его закрепить на стене, столбе или прочих опорах, не трудно разобраться и самостоятельно. Как правило, все изделия данного типа оборудуются специальным подвижным кронштейном, который кроме поворотного механизма, также имеет элемент крепления. Вы просто размечаете пару отверстий в необходимом месте и прибиваете прожектор стандартными дюбелями, которые, возможно даже, идут в комплекте с изделием.

   Прожектор галогенный с датчиком движения фото

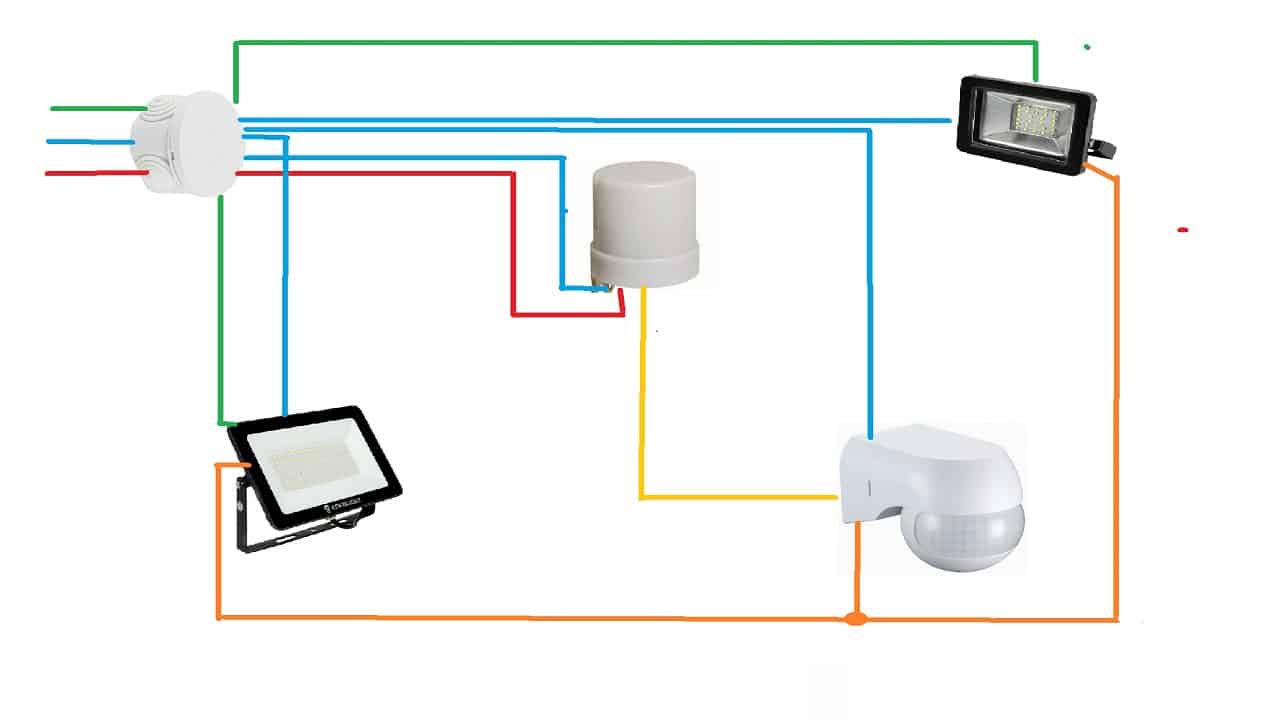

2. Коммутация проводов. Человеку, не знакомому с электричеством, все может показаться очень сложным – на самом деле подключить прожектор к цепи электроснабжения не сложнее, чем включить настольную лампу в розетку. На выходе из этого изделия имеется «пучок» проводов, состоящий из трех отдельных жил провода – как правило, одна имеет желтый или зеленый цвет, другая черный, а третья синий. Могут быть некоторые вариации, но самое главное, что провод заземления всегда имеет зеленую или желтую окраску. Нам нужны в основном два других – именно они подключаются к фазе и нулю электропроводки. Какой именно провод куда,– не особо и важно. Единственное, что здесь еще можно добавить, так это сказать несколько слов о дополнительном механическом выключателе, который желательно включить в цепь для возможности управлять прожектором вручную. Дело в том, что датчик реагирует на движущиеся объекты, среди которых могут оказаться животные и даже птицы – частое срабатывание такого устройства как минимум может раздражать и доставлять некоторые неудобства.

   Как подключить светодиодный прожектор с датчиком движения фото

3. Настройка датчика движения. Это завершающая стадия решения вопроса, как установить прожектор на даче с датчиком движения – здесь вам придется проделать три манипуляции. Во-первых, направить датчик движения в ту сторону, где планируете включать прожектор присутствием человека – регулируется этот момент специальным подвижным кронштейном. Во-вторых, нужно настроить чувствительность датчика – только таким способом можно добиться того, чтобы датчик срабатывал исключительно на человека. Ну и, в-третьих, настройка задержки выключения – время, спустя которое датчик, не обнаружив движения, отключит прожектор.

   Прожектор с датчиком движения фото

В принципе, это и весь вопрос, как установить и подключить на даче прожектор с датчиком движения своими руками? Единственное, что еще остается добавить по поводу темы «прожектор с датчиком движения», так это сказать пару слов о том, как можно сделать его самостоятельно. Вернее не сделать, а собрать из двух частей – прожектора и отдельно приобретенного датчика движения. В принципе, это не сложно – для этого потребуется только придерживаться схемы подключения, которая, как правило, поставляется в комплекте с датчиком движения.

Как установить лампы Mr Beams

Если вы уже слышали нашу историю, то знаете, что Mr Beams начинался как способ легкого и беспроводного освещения шкафа. Перенесемся вперед более чем на 10 лет, и мы все еще стремимся сделать домашнюю безопасность и охранное освещение самым простым проектом «сделай сам» в вашем списке дел.

Выберите мощность ниже для получения общей информации и советов по установке:

Установка фонарей с батарейным питанием

Установка клиновых фонарей на солнечных батареях

Установка гирлянд

Установка фонарей на батарейках

Этапы установки

Каждый светильник Mr Beams на батарейках можно установить примерно за 5 минут с помощью отвертки или дрели:

1. Вставьте необходимые батарейки (не входят в комплект).
2. Установите монтажную пластину с помощью входящего в комплект монтажного оборудования или двустороннего клея (в зависимости от освещения).
3. Прикрепите переднюю часть фонаря к монтажному основанию.
4. При необходимости отрегулируйте направление света.

Аккумулятор Бонус

Поскольку фонари питаются от аккумуляторов и беспроводны, они идеально подходят для мест, где не так много солнечного света, или установка проводного освещения будет дорогой или невозможной.

Внутренние советы



У нас есть несколько советов и приемов, которые еще больше упростят процесс установки:



1. Приготовьте батареи и необходимые инструменты. Вы можете найти требования к аккумулятору на странице продукта.

2. Если вы устанавливаете прожектор или потолочный светильник, мы рекомендуем иметь лестницу.

3. Светильники оснащены датчиком движения PIR, который обнаруживает движение тепла. По этой причине не устанавливайте фонарь рядом с вентиляционным отверстием и т. д., что может привести к нежелательному срабатыванию.

Установка солнечных клиновидных фонарей

Этапы установки

Каждый солнечный клиновидный светильник Mr Beams можно установить примерно за 5 минут с помощью отвертки или дрели:

1. Определите место установки. Клиновые светильники предназначены для использования на плоской поверхности.
2. Совместите фонарь с местом установки.
3. Просверлите прилагаемый винт через монтажные отверстия в верхней части фонаря.

Внутренние советы

У нас есть несколько советов и рекомендаций, которые еще больше упростят процесс установки:

1. Прежде чем устанавливать светильник, обязательно выберите режим освещения, который вы хотите использовать каждый день. Переключатель для этого находится на задней панели большинства моделей.
2. Выберите место установки, которое получает много солнечного света, чтобы солнечная панель регулярно заряжалась. Это поможет вам получить максимальную отдачу от вашего света.

Solar Bonus

Поскольку фонари питаются от солнца и предназначены для плоских поверхностей, они идеально подходят для открытых площадок вокруг дома, где много солнечного света, таких как гаражи, дверные проемы и заборы.

Установка гирлянд

Этапы установки

Струнные гирлянды Mr Beams можно установить в зависимости от ваших стилевых предпочтений:

1. Протяните световой шнур вдоль террасы, террасы и крыльца, закрепив светильники с помощью монтажного зажима на каждой розетке.
2. Вкрутите лампочки в патроны.
3. Вставьте шнур в ближайшую розетку.

Струнный светильник Bonus

Струнные светильники Mr Beams предназначены для улучшения жизни и проведения мероприятий на открытом воздухе в таких местах, как террасы, патио, беседки, веранды и любые другие открытые жилые помещения. Отдельные модели можно использовать в помещении.

Внутренние советы



1. Мы настоятельно рекомендуем подвесить световой шнур перед установкой ламп , чтобы избежать возможного повреждения ламп в процессе монтажа.

2. Для дополнительной поддержки струны используйте комплект подвесного троса (не входит в комплект).

3. Большинство струнных светильников Mr Beams оснащены регулируемыми лампами. Чтобы использовать эту функцию, подключите вилку шнура к совместимому диммеру.

Вам нужен электрик для установки датчика света?

1. Вам нужен электрик для установки сенсорного света?

Установка датчиков и фонарей безопасности

Защитите свой дом с помощью датчиков безопасности, установленных компанией All Day Electrician.

At All Day Electrician имеет квалификацию в области поставки и установки охранного и сенсорного освещения.

Например, фонари на опорах

— это фантастический вариант для мест, которые не обязательно используются и просто нуждаются в освещении, когда люди проходят мимо или используют территорию. Оставить свет включенным без причины и оплатить его следующим счетом за электроэнергию — худшее наказание, какое только можно вообразить.

Использование светильника с датчиком движения сэкономит электроэнергию, включив свет только при обнаружении движения, а затем выключив его через определенное время. Выключатель света датчика движения можно оставить включенным все время, и свет датчика будет включаться только при необходимости.

Что такое свет с датчиком движения?

Точечные светильники, прожекторы, потолочные светильники, настенные светильники и многие другие типы светильников доступны со встроенными датчиками. Самый популярный датчик, который мы устанавливаем, — это уличный двойной светодиодный прожектор. Он изготовлен из высококачественных материалов, устойчивых к атмосферным воздействиям, и излучает широкий луч света.

Некоторые общие зоны, в которых следует использовать сенсорное освещение:

• Автостоянки
• Складские помещения
• Лестницы
• Комнаты отдыха
• Пути
• Наружные стены домов
• Кладовые

Световой датчик Стоимость установки?

At All Day Electrician может установить сенсорное освещение в вашем районе по разумной цене. Светодиодные сенсорные светильники являются наиболее экономичным долгосрочным решением, а также обеспечивают наилучшее освещение.

Некоторые светодиодные датчики оснащены сменными светодиодами, в то время как другие имеют встроенный светодиод, который нельзя заменить. Ожидаемый срок службы современных светодиодных светильников может составлять более 50 000 часов, что намного лучше, чем в прошлом.

Мы можем спроектировать, изготовить и установить светодиодный сенсорный светильник менее чем за 200 долларов. Позвоните нам, чтобы получить бесплатное предложение по установке сенсорного освещения прямо сейчас.

Светильник-сенсор Инструкции по установке

Мы покажем вам, как изменить настройки для различных целей после того, как мы установим вашу сенсорную лампу. С большинством сенсорных ламп вы можете изменить продолжительность их действия, чувствительность сенсора и люкс. Параметр LUX — это регулятор, который регулирует количество естественного света, необходимого для запуска датчика, и предотвращает загорание датчика в дневное время.
