Mppt контроллер своими руками: MPPT контроллер заряда на STM32F334C8T6 / Хабр

MPPT контроллер заряда на STM32F334C8T6 / Хабр

В комментариях под моими предыдущими статьями неоднократно возникал вполне резонный вопрос: “Зачем делать dc/dc преобразователи на микроконтроллере, когда есть готовые?” и я в качестве ответа постоянно упоминал, как наиболее яркий пример, контроллер заряда с алгоритмом MPPT. Но сказать это одно, а показать… уже куда интереснее и нагляднее, поэтому сегодня расскажу о своем небольшом вялотекущем проекте такого контроллера.

Проект контроллера является открытым, все исходные файлы доступны на github. Сам контроллер является достаточно простым в реализации, построен он на топологии buck, в нем применены доступные компоненты и все это дает хорошую повторяемость даже без особых знаний. Компоновка разъемов и компонентов выполнены таким образом, чтобы данный контроллер можно было использовать и как отладочную плату для изучения силовой электроники, и как готовое устройство, останется просто изготовить корпус для него.

Собственно MPPT — это процесс поиска точки максимальной мощности у солнечной панели. Наличие данного алгоритма в контроллере позволяет в определенных условиях значительно повысить эффективность использования солнечных панелей. Когда производитель пишет на панели мощность, например, 100…200…250…320 Вт, то имеет ввиду номинальную мощность солнечной панели при уровне инсоляции 1000 Вт/м². Разумеется производители не выносят панели на улицу и не ждут идеальных погодных условий, поэтому данная величина принята как стандартная и “генерируется” на лабораторном стенде.

В реальных условиях при ясном небе максимальный уровень инсоляции имеет значения от 250 Вт/м² где-нибудь в Норвегии и до 900-1000 Вт/м² в Северной Африке. Из этого следует, что на Севере солнечная панель не выдаст своей заявленной мощности, а вот в Африке легко. НО… Как только на небе появляются тучи, которые затеняют солнечную панель, то уровень инсоляции снижается. Вспомните погоду за последний месяц, много ли идеально солнечных дней вы видели? Если вы с Краснодара, то возможно много, а вот у жителей средней полосы облаков однозначно больше.

Собственно в чем проблема… При снижение освещенности солнечной панели — изменяется расположение точки максимальной мощности (ТММ) на ВАХ реальной солнечной панели. Теперь давайте разберемся что же такое ТММ… Для этого берем солнечную панель с заявленной мощностью 200 Вт (у меня это Delta BST200-24P) и снимаем с нее вольт-амперную характеристику (ВАХ) при уровне инсоляции в 1000 Вт/м²:

Если посмотреть на график мощности, то на нем четко виден пик в котором панель отдает максимально возможную мощность — это и есть ТММ. Так же если из этой точки опустить линию вниз, то она пересечет ВАХ — координаты этой точки являются тем самым результатом, который необходимо найти. Если говорить проще: “MPPT — это процесс поиска точки на ВАХ в которой произведение тока и напряжения имеет максимальное значение”

Дополнительно стоит обратить внимание, что солнечная панель может выдавать несколько больше, это нормальное явление, т.к. эффективность ее зависит не только от уровня инсоляции, но еще и от температуры. Если поставить панель под солнце, то через несколько часов она достаточно сильно нагреется и мощность упадет примерно на 10%.

Теперь давайте разберемся что именно будет делать контроллер заряда и зачем ему МРРТ. Как ранее было сказано — уровень инсоляции будет значительно меняться в процессе эксплуатации: облака, пасмурная погода, рассвет и закат Солнца, соответственно будет изменяться и ВАХ солнечной панели:

На графике изображены ВАХ для 4-х случаев: 1000, 800, 600 и 400 Вт/м² и соответственно для каждого случая у нас будет своя точка на ВАХ, где произведение тока и напряжения будет иметь максимальное значение. Задача контроллера заряда с MPPT — искать точку максимальной мощности для конкретных погодных условий. Например, живете вы где-нибудь в Воронеже, у вас тепло и много солнечной энергии и вы нашли ТММ и получаете максимальную отдачу мощности, но через 15 минут над вашими панелями встала туча и частично закрыла собой панели и значение инсоляции изменилось, а следовательно изменилась ВАХ панели. Чтобы контроллер заряда мог подстроиться под новые условия ему необходимо с некоторой частотой, например, раз в 5 минут, производить вычисления и поиск ТММ для новой ВАХ.

Существует множество алгоритмов поиска ТММ, начиная от простейшего “0,8*U_xx” до различных сканирующих алгоритмов с нейронными сетями, но более подробно об алгоритмах и их реализации в коде я расскажу в отдельной статье. Надеюсь вам стало понятно, что такое ТММ и зачем мы ее ищем, теперь можно перейти непосредственно в железу.

Теперь необходимо решить что же должен уметь контроллер, чтобы обеспечить необходимый функционал. Во-первых, контроллер заряжает АКБ, а следовательно необходимо реализовать CC/CV управление (стабилизация тока и напряжения) на выходе и для этого понадобиться измерять ток и напряжение на выходе. Во-вторых, для поиска ТММ необходимо измерять ВАХ солнечной панели, а значит нужно измерять ток и напряжение на входе. В-третьих, должен быть понижающий dc/dc, который опустит входное напряжение до 12 или 24В, в данном случае это будет синхронный buck. Это все позволит реализовать основной функционал устройства, в итоге функциональная схема будет выглядеть так:

Как видите ничего сложного нет, схема очень похожа на пример из данной статьи и отличия лишь в дополнительных цепях обратной связи для реализации алгоритма поиска ТММ и процесса заряда. Помимо этого необходимо реализовать защиту от перегрева, от сквозных токов, добавить парочку интерфейсов для общения с внешним миром и удобного обновления прошивки.

Технические характеристики:

• Входное напряжение: 15…60В
• Выходное напряжение: 12/24В
• Номинальный выходной ток: 20А
• Алгоритмы МРРТ: да
• Частота преобразования: 100 кГц
• Защита от перегрева: да
• Защита от сквозного тока: да
• Защита АКБ: OVP и OCP
• Интерфейсы: USB, Modbus
• Ресурс: не менее 50 000 часов
• Габаритные размеры: 110х90х20 мм

Особых изысков в данном решение не предполагается, основной уклон на повышенную надежность, эффективность алгоритмов ТММ и сохранение адекватной стоимости контроллера. Из удобств было решено заложить гальванически развязанный USB для настройки и перепрошивки управляющего микроконтроллера + его можно использовать для отладки, если SWO вам не нравится. Так же для реализации удаленного управления и мониторинга заложил RS-485, который надежен, дешевый в реализации и позволяет организовать связь на расстояние до 1000 метров. От wi-fi и прочего радио отказался сразу, т.к. контроллер обычно эксплуатируется в металлическом щите и как вариант в ж/б здании.

На КДПВ видно, что устройство состоит из двух печатных плат: 4-х слойных модуль управления и основная 2-х слойная плата. Внимательные могут заметить, что модуль управления похож на решение из прошлой статьи, только основательно переработанное. И действительно, после испытания предыдущей версии control board и после обсуждений в комментариях было решено внести ряд глобальных изменений:

• Отказ от вертикального монтажа в разъем и переход к горизонтальному. Это позволило решить проблему с разъемом и обойтись обычными 2. 54 мм PLS-ами, а так же значительно уменьшить высоту устройства. С вертикальной версией высота контроллера была бы 60 мм, а не 20 и был бы велик шанс отломить плату управления. Сейчас же она не выступает на фоне остальных компонентов и по-прежнему занимает мало места;
• Размеры платы уменьшены до 90х35 мм;
• Контроллер STM32F334R8T6 заменен на более компактный и дешевый STM32F334C8T6. Эта замена так же привела к уменьшению количества каналов для управления полумостом с 5 до 4-х. Как показала практика данный контроллер не вывозит управление разом 5-ю полумостами, разве что совсем простые алгоритмы. Исходя из этого было решено отказаться от корпус LQFP-64 в пользу LQFP-48;
• Добавлен гальванически развязанный USB, а если быть точнее, то мост USB-UART, т.к. в самом микроконтроллере нет аппаратного USB интерфейса;
• С платы управления убрана микросхема PHY для RS-485, т.к. нужна она не всем и не всегда, но для ее возможного использования на разъем выведен UART и дополнительный gpio для управления прием/передачей. Так же теперь на основную плату можно поставить гальванически развязанный PHY и не быть привязанным к выбранному мною решению;
• На отладочный разъем помимо интерфейса SWD было решено вывести и SWO для более удобной отладки программы.

Теперь перейдем к выбору компонентов для основной (силовой) части преобразователя. В своем предыдущем рассказе о топологии Buck я поведал о выборе силовых компонентов (транзисторы, конденсаторы, дроссель) и о методике расчетов их номиналов. Сегодня хотелось бы чуть подробнее рассказать о не менее важных компонентах, а именно про драйвер управления силовыми ключами, датчики тока и прочее.

Датчик тока

Для управления зарядом АКБ и измерения ВАХ солнечной панели необходимо измерять постоянный ток в диапазоне от 0 до 20А. Вариантов измерить постоянный ток не так много, самые эффективные и простые способы — токовый шунт и датчик на эффекте Холла. В первой версии я опробовал связку “шунт + INA194”, вариант в общем-то рабочий, но сам монитор оказался достаточно шумным и была проблема в измерение токов менее 3-4А. Проблема решалась увеличением номинала шунта и цифровым фильтром, но тогда повышалась мощность, выделяемая на шунте в виде тепла, чего сильно не хотелось.

Изначально вариант с применением датчиков Холла я откинул сразу, а именно серии ACS (например, ACS758 или ACS711), т.к. в прошлом уже пытался их применить, но они сильно врали и у них низка полоса измерения. Правда в одном из обсуждений человек рассказал об успешном опыте применения данных датчиков, оказалось, что относительно новые серии перестали реагировать на малейшие наводки, главное чтобы около них не было ничего железного или того, что может намагнититься. Измерять мне нужно постоянный ток в системе, где скорость изменения тока не высока, а следовательно и полосы в 100 кГц хватит. Исходя из простоты и цены решения во второй версии MPPT контроллера я поставил ACS713ELCTR-30A. У Allegro есть две версии датчиков — DC и DC/AC, мне переменку измерять не нужно, а следовательно выбор очевиден в пользу DC, которые так же обладают бОльшим значением “вольт на ампер”. Это позволило достаточно точно измерять не только большие значения тока, но и малые на уровне 0,3…0,5А с реальной погрешностью ±5%. Схема включения данного датчика крайне проста:

Включение стандартное, никакой магии в схеме нет, единственное что необходимо сделать — “согласовать” выходной диапазон датчика 0…5В с тем, что может измерить АЦП у микроконтроллера STM32, а именно с диапазоном 0…3,3В. У датчика выход напряжением, он линеен и увеличение выходного напряжения на 133 мВ означает увеличение тока, протекающего через датчик, на 1А. Исходя из этого минимальное напряжение на выходе 0В, а максимальное 30А * 133 мВ/А = 3,99В. Теоретически делитель напряжения можно было бы не ставить, т.к. максимальный ток всего 20А и следовательно напряжение на выходе будет в пределах 2,66В и никак не угрожает входу АЦП, но лучше перестраховаться. Возможно после тестирования и длительной обкатки устройства я все таки уберу делитель и поставлю повторитель напряжения на ОУ.

Драйвер управления затворами транзисторов

Еще на стадии идеи я решил сразу отказаться от полной гальванической развязки управляющей схемы от силовой, это банально дорого, хотя и избавляет от наводок и защищает цифровую часть. Введение гальванической развязки 2-х напряжений и драйвера повысило бы цену преобразователя на 40%. Поэтому от любимых драйверов Infineon серии 1ED/1EDI пришлось отказаться и выбрать что-то приличное с бутстрепным питанием верхнего ключа, мой выбор пал на достаточно новое решение — NCP5183DR2G. Драйвер показал себя в работе очень стабильным и достаточным для управления парой mosfet-ов на частоте 100 кГц. Минус в нем я нашел один — отсутствие отдельного входа, например, ShutDown или Enable для выключения драйвера в случае аварии, поэтому для реализации защиты необходимо ставить дополнительную дискретную логику или использовать аппаратный вход FAULT в самом микроконтроллера STM32F334. Я выбрал второй вариант и пока он меня не подвел, хотя изначально относился скептически к надежности такого решения. Схема управления транзисторами выглядит так:

Решение простое и понятное, единственное добавлю от себя — конденсатор С1 должен быть керамическим с диэлектриком X7R и желательно не самый поганый, оригинального Yageo/Murata/Samsung хватит всем. Вся остальная рассыпуха может быть и брендом попроще. Кстати, о “муках выбора” номинала затворных резисторов R1 и R5 вы можете прочитать в данной статье.

Выходные конденсаторы

Выше я заявил о приоритете надежности и ресурса преобразователя, а следовательно необходимо устранить все слабые места. В современных dc/dc преобразователях по моему мнению осталось одно слабое место — электролитические конденсаторы, которые так или иначе через некоторое время “сохнут” и деградируют, что приводит сначала к росту пульсаций и перегреву, а затем к выходу преобразователя из строя.

В моем контроллере заряда целых 2 таких места: конденсаторы на входе и выходе. Было решено заменить выходные электролиты на твердотельные полимерные конденсаторы (как в ваших видеокартах), которые куда легче переносят работу на токах в десятки ампер и обладают ресурсом на порядок выше, чем у самого качественного электролитического конденсатора. Минус у них один — цена, данное удовольствие от Panasonic стоит 2$/шт, но оно того стоит.

На входе устройства напряжение может достигать 60В, а это значит, что твердотельные полимерные конденсаторы уже не поставить, их просто нет, максимум 35В. Правда есть гибридные варианты, это промежуточное звено между электролитом и твердотельным конденсатором, они есть до 100В. У данного типа конденсаторов жидкий электролит заменен на пастообразный, что позволяет в разы повысить его ресурс.

Самые внимательные могут заметить, что выходные твердотельные конденсаторы разные на двух платах. Я думаю, что все “оценили” стоимость за конденсатор 120 мкФ 35В, электролит от Wurth стоит в 10 раз дешевле. Исходя из этого я решил для тестов купить альтернативу конденсаторам 35SEK330M от Panasonic. Ну как альтернативу… есть такая азиатская компания Lelon, которая делает полный аналог (с их слов) конденсаторов от Panasonic. На одну плату я поставил оригинал, на другую аналог, сами устройства у меня уже тестируются около месяца и пока разницы действительно не замечено, посмотрим какой будет итоговый ресурс, но для желающих уронить цену в 5 раз до 0,4$/шт советую задуматься.

Общие сведения по компонентам

Хотелось бы отдельно сказать о политике выбора компонентов и решений. Так как идея предполагает использование данного контроллера не только для изучения на столе, но и работу “в поле”, то было решено использовать только проверенных производителей и не использовать китайские компоненты (кроме опыта с

Lelon) и различные поделки с алиэкспресс. В моем варианте исполнения и в BOM-е фигурируют оригиналы с digikey от производителей типа Infineon, TI, ON, ST, Yageo, Bourns и прочие. В принципе никто не запрещает вам поставить компоненты попроще, с того же алиэкспресс, но будьте готовы к снижению надежности и КПД контроллера.

Про силовые компоненты и методику расчетов я уже писал в своей статье про buck, прочитать ее можно тут. Я лишь приведу те результаты, что у меня получились:

• Индуктивность силового дросселя — 30 мкГн, намотан на кольце R32/20/10 из материала Kool Mu. Кольцо откровенно с запасом выбрано, т. к. планировались эксперименты с частотой и повышением тока;




• Емкость выходных конденсаторов — около 300 мкФ, в реальности емкость набрана существенно бОльшая, что уменьшило выходные пульсации. Я пробовал работу и с 3-мя конденсаторами, все отлично, так что если вы надумаете повторить, то смело оставляйте половину посадочных мест под выходные конденсаторы пустыми. В принципе можно попробовать впаять 6 обычных электролитических конденсаторов, если нет возможности купить твердотельные. По моим предположениям работать контроллер будет без каких-либо проблем;




• Транзисторы (IPD053N08N3GATMA1) я выбрал те, что были у меня в запасах и достаточно легко покупаются. Если у вас уже есть ключи или не смогли купить те, что заложены у меня, то выбирайте транзистор с сопротивлением канала не более 8 мОм и затвором не более 100 нКл. В противном случае КПД достаточно сильно упадет и транзисторы будут существенно перегреваться.




Так же наверняка найдутся те, кому лень идти на github, поэтому оставлю полную схему устройства в формате PDF:

Железная часть проекта выполнена в Altium Designer 19, так же проект можно открыть в Curcuit Studio. Для тех, кто не хочет связываться с покупкой софта или пиратством, есть принципиальная схема в PDF и Gerber-файлы, этого вам будет достаточно для самостоятельного заказа печатных плат и сборки МРРТ контроллера.

Теперь что касается софта… В ближайшее время я “причешу” тестовый проект на котором сейчас работают контроллеры и так же выложу на github, все желающие смогут посмотреть реализацию тех или иных модулей, а может и помочь в его написании и поиске ошибок. Так же планирую пару статей касательно софтовой части управления dc/dc преобразователем, а именно про П-, ПИ-, ПИД-регуляторы, их реализацию, цифровые фильтры и соответственно про алгоритмы поиска ТММ.

В дальнейшем предполагается еще одна ревизия железа, т.к. в процессе работы вылезли небольшие, но неприятные мелочи, например, с некоторой вероятностью без прошивки на выводах МК может появиться лог.1 и она откроет оба транзистора и приведет к КЗ. Данная проблема побеждается или предварительной заливкой прошивки перед первым включением контроллера или более правильный путь — установка резисторов 10 кОм, подтягивающих входы HIN и LIN на землю (GND).

Хотя и в текущем состоянии контроллер работоспособен, но хочется в дальнейшем “вычистить” все потенциально проблемные места.

Как всегда хотелось бы поблагодарить PCBway за предоставленные печатные платы и трафареты, которые были использованы в процессе сборки прототипов. Так же отдельное спасибо всем, кто воспользовался кнопкой для донатов, пойду пропью ваша поддержка будет потрачена на железо и это выльется в какую-нибудь интересную статью.

Так же у меня осталось 2 комплекта печатных плат, если кто-то захочет собрать контроллер, то отдам безвозмездно в добрые руки. От вас лишь потребуется собрать и при наличии желания потом написать мне свои замечания и предложения. Желающие пишите в личку.

Проекты на Github

Простой MPPT контроллер заряда для солнечной панели

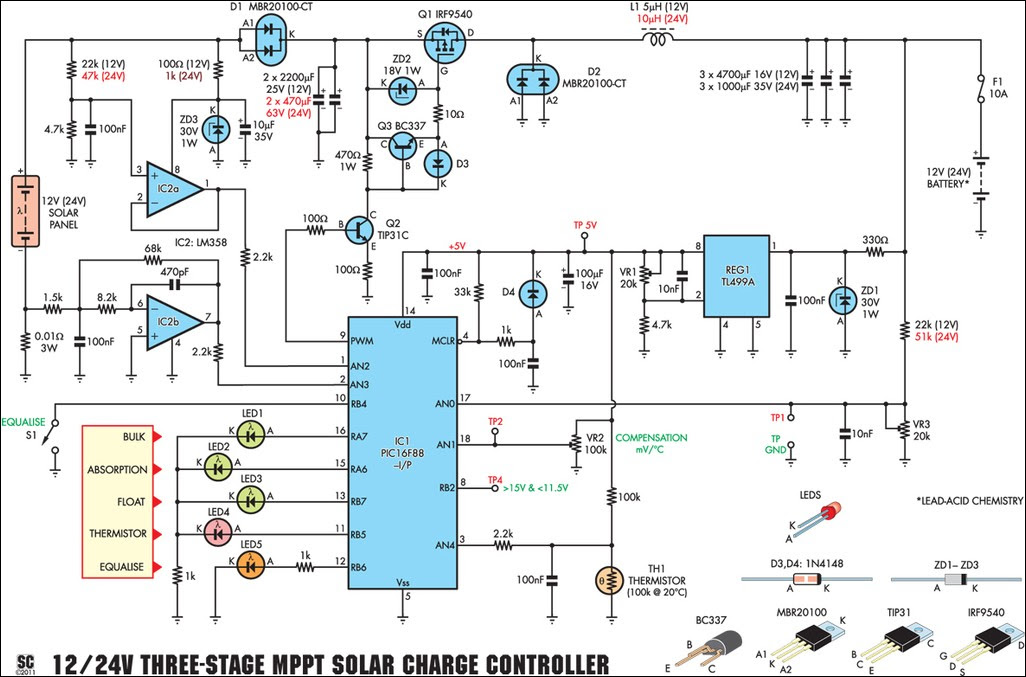

Схема

    Обычно сокращение MPPT у многих ассоциируется со сложными микроконтроллерами, которые постоянно следят за мощностью от солнечной панели и стараются выжать максимум энергии из неё. Но это не так.
  В домашних условиях вполне можно создать такое устройство, причём из доступных и недорогих деталей. Схема подобного устройства изображена на рисунке вверху, устройство работает от солнечной панели мощностью 3 ватт с выходным напряжением 9 вольт, на выходе же получаем 12 вольт для зарядки аккумулятора. Контроллер собран на двух популярных таймерах NE555 и одном сдвоенном операционном усилителе. Работает устройство следующим образом. На U2 выполнен ШИМ генератор, при увеличении напряжения на солнечной батарее частота генерируемых им импульсов увеличивается, что приводит к увеличению тока отдаваемого в аккумулятор. Микросхема U3 включена в качестве драйвера управления затвором мощного полевого транзистора. Регулятором R8 регулируется максимальная выходная мощность. Для стабилизации выходного напряжения используется операционный усилитель U1A, который работает как компаратор, на не инвертирующий вход которого подаётся стабилизированное напряжение от стабилизатора 78L05, а на инвертирующий вход поступает напряжение с делителя на сопротивлениях R1R2R3 с выхода устройства. Выход компаратора через диод D4 подсоединён к узлу генерации на микросхеме U2. Подстроечником R2 можно отрегулировать выходное напряжение устройства. Устройство работоспособно при питающих напряжениях от 5 до 9 вольт и рассчитано для работы от солнечной панели мощностью 3 ватт. В качестве силового ключа необходимо использовать полевой транзистор с логическим уровнем управления, то есть, чтобы напряжение на затворе для полного его отпирания составляло 4 вольта, можно использовать транзистор типа MTP3055. Сборка этого простого устройства не должно составить особого труда, наладка сводится к установления требуемого выходного напряжения на выходе при помощи R2, затем при помощи амперметра устанавливаем максимальный ток подстроечником R8. Это всё делать надо, разумеется, при полном освещении солнечной панели солнцем.

Контроллеры инверторы и другая электроника

В этом разделе размещаются статьи о различных контроллерах заряда аккумуляторов, также о инверторах и других преобразователях напряжения. Обзоры и тесты различной электроники, самодельные устройства контроля и защиты, и схемы, инструкции по изготовлению своими руками. >

Контроллер ФОТОН 150/50 MPPT WI-FI

В моей системе появился новый MPPT контроллер Фотон 150-50 с wi-fi подключением, настройками и мониторингом. Обзор, характеристики и возможности контроллера >

Инвертор SILA +MPPT

Гибридный инвертор SILA со встроенным MPPT контроллером заряда от солнечных батарей. Инвертор может работать автономно, совместно с сетью как ИБП, возможность настройки приоритетов работы от сети или от солнечных батарей >

Гибридные инверторы SILA

Универсальные солнечные инверторы ИБП SILA со встроеным зарядным устройством PWM или MPPP для заряда от солнечных батарей. С возможностью заряда от сети, и настройками приоритетов работы от сети или использование солнечной энергии >

Реле напряжения XH-M609

Реле напряжения для аккумуляторов, для защиты от разряда, отключение потребителей, или отключения и включения зарядного устройства. Я использую как балансиры >

Инвертор avs in 12-2000wt

Обзор и описание ( + видео с тестами) инвертора мощностью 2000 вт, который установлен в моей солнечной электростанции. Это бюджетный инвертор с мод.синусом, но при этом я считаю неплохой вариант даже для круглосуточного использования >

Контроллер ФОТОН 150-50

Новая версия контроллера ФОТОН (фотон 150-50) c входным диапазоном напряжения до 150В, и выходным до 130В, ток заряда до 50А долговременый. В статье характеристики и описание >

Контроллер фотон как DC-DC преобразователь

В этой статье я хочу более подробно описать некоторые возможности многофункционального контроллера фотон 100-50. Контроллер это по сути программируемый понижающий DC-DC преобразователь, и в этом качестве он прекрасно работает >

ИБП CyberPower CPS 600 E

В статье информация, обзор и фото + видео внутренности инвертора (ИБП) CyberPower CPS 600 E. Этот бесперебойник с чистой синусоидой на входе для газовых котлов, насосов и др. >

Инверторы для бесперебойного питания

В статье информация и цены с описанием инверторов (ИБП) небольшой мощности для обеспечения бесперебойным питанием освещения, газовых котлов, видеонаблюдения, насосов, и прочей электроники >

Подборка ваттметров постоянного тока с алиэкспресс

В статье описание и цены с ссылками на несколько популярных моделей ваттметров постоянного тока. Некоторые ваттметры имеют встроенные шунты, есть и с внешними. Есть беспроводные ваттметры с рабочими токами до 300А >

Ваттметр постоянного тока

Описание ваттметра постоянного тока, который может работать в диапазоне 6.5-100 вольт по постоянному напряжению и измерять ток до 100А. Так-же он ведёт учёт энергии и счётчик может запоминать до 9999 кВт*ч >

Солнечный MPPT контроллер Фотон 100-50

Обзор контрллера Фотон 100-50, это настоящий mppt контроллер от компании А-электроника, на 12 и 24 вольта с током заряда 50А, и по входу до 100 вольт от Российского производителя >

Реле напряжения на 12 вольт

Вот такую реле напряжения я ставлю в контроллеры для ветрогенераторов. Она по выставленному в настройках напряжению подключает к АКБ мощную нагрузку чтобы не допустить превышение напряжения на АКБ, и перезаряда >

Небольшой обзор контроллера для ветряка

Проработал у меня уже пару месяцев контроллер, заказанный на алиэкспресс и я написал небольшой обзор и так-сказать своё мнение об этом контроллере. Контроллер на 12/24в 30А, работает по принципу торможения генератора закорачивая фазы при 15в и отпускает при 13.5в >

Самодельный Балластный контроллер на 48в 40А

Изготовление балластного контроллера для сброса энергии на ТЭНы. Подробное описание деталей контроллера, фото и видео. Этот контроллер делался не для себя, поэтому я делал всё намного качественней и эстетичней чем обычно, да и мощность контроллера в этот раз более 1.5кВт >

Балансир для аккумуляторов 14 вольт

Описание изготовления простого балансира для балансировки аккумуляторов в последовательных сборках на 24 и 48 вольт. Полное описание принципа работы, а также схема и видео по изготовлению балансира >

Изготовление корпуса для электроники

В этой статье я хочу рассказать и показать (фото+видео) о том как можно делать достаточно хорошие и качественные корпуса для различной, как мелкой так и крупной электроники. Основа корпусов это профильные трубы, но всё намного проще и без сварки >

Контроллер для ветрогенератора своими руками

Известная схема контроллера для ветряка на основе автомобильного реле-регулятора, который я уже делал неоднократно, но здесь вместо транзистора я использовал твёрдотельное реле. Описание, а так-же видео-обзор контроллера в статье >

ИБП для бесперебойного электрообеспечения дома

ИБП для бесперебойного питания важной электроники. Когда пропадает электросеть они автоматически переходят на питание подключенных потребителей от аккумуляторов. Инвертор преобразует постоянное напряжение в 220в 50Гц >

Что лучше, MPPT или PWM контроллер

В чем отличия MPPT и PWM контроллеров для солнечных батарей. Стоит ли переплачивать, или лучше купить простой контроллер и еще добавить солнечную батарею. Что дает нам MPPT и как обстоят дела с обычными контроллерами >

Как сделать диодный мост

Принцип работы диодного выпрямительного моста, трехфазный и однофазный. В статье описание принципа преобразования переменного напряжения в постоянное с помощью диодного моста. Схемы и о том как работает полупроводниковый диод >

Обзор Солар30 МРРТ 12/24в 30А

Контроллер солар30, первые впечатления от использованию в первую неделю, недостатки и некоторые минусы и плюсы.Сам контроллер как написано на корпусе МРРТ, но это не совсем так, о общем прибавка только в цифрах на дисплее >

Самодельный контроллер для ветра и солнца

Небольшая модернизация самодельного контроллера (балласта). Вместо одного теперь два транзистора, установил их на новый общий радиатор, добавил лампы балластные. Проверка солнечными панелями прошла успешно. .. >

Контроллер для солнечных батарей

Этот контроллер уже второй и сделан по тому-же принципу что и первый, который работает в качестве балластного регулятора для ветряков. Контроллер сделан на основе автомобильного реле-регулятор ВАЗ с управлением по плюсу >

Дополнение к статье о балластном регуляторе

Решил снова описать принцип работы балластного регулятора и добавил более понятный рисунок схемы балласта. В статье подробно описаны все элементы и принцип их работы, также фотографии + видео готового балластного регулятора >

Балластный регулятор для ветряка

Самодельный контроллер, или балластный регулятор для моих ветрогенераторов. Ветрогенераторы исправно работают уже более полугода, но все это время я сам контролировал заряд аккумуляторов, и вот наконец собрал самый простой контроллер

Принципы и схема работы контроллера заряда для солнечной батареи- vinur



Основной сложностью использования солнечной энергии в быту является ее накопление. Солнечная батарея вырабатывает электричество только в период воздействия света, но пользоваться электрикой приходится и вечером и ночью. Напрямую подключать солнечные батареи к аккумуляторам нельзя – сломается и то и другое. Используются специальные устройства – контроллеры солнечных батарей, которые можно собрать своими руками или приобрести готовые.

Блок: 1/5 | Кол-во символов: 459
Источник: http://electricadom.com/kontroller-dlya-solnechnykh-batarejj-i-kak-vybirat.html

Разделы статьи

Необходимость

При максимальном заряде аккумулятора, контроллер будет регулировать подачу тока на него, уменьшая ее до необходимой величины компенсации саморазряда устройства.  Если же аккумулятор полностью разряжается, то контроллер будет отключать любую входящую нагрузку на устройство.

Необходимость этого устройства можно свести к следующим пунктам:

1. Зарядка аккумулятора многостадийная;
2. Регулировка включения/отключения аккумулятора при заряде/разряде устройства;
3. Подключение аккумулятора при максимальном заряде;
4. Подключение зарядки от фотоэлементов в автоматическом режиме.

Контроллер заряда аккумулятора для солнечных устройств важен тем, что выполнение всех его функций в исправном режиме сильно увеличивает срок службы встроенного аккумулятора.

Блок: 2/7 | Кол-во символов: 755
Источник: https://solar-energ.ru/kontroller-zaryada-akkumulyatora-ot-solnechnoj-batarei-zachem-nuzhen-i-kak-rabotaet.html

Функции контроллеров

Аккумуляторы — капризны, при неправильной эксплуатации они теряют свою емкость или вовсе перестают работать. Это происходит по двум причинам:

• перезаряд
• недозаряд

Первая причина обусловлена тем, что напряжение заряда больше номинального напряжения аккумулятора. Если не отсоединить устройство в тот момент, когда оно зарядилось до номинального значения — происходит вскипание жидкости в его ячейках с дальнейшим испарением жидкого электролита. А это служит причиной потери емкости. Ячейки с электролитом могут утратить герметичность, вследствии высокого давления, образующегося при кипении жидкости. В таком случае девайс теряет свойство накапливать энергию.

Вторая причина заключается в том, что аккумуляторы не любят, когда их заряжают не полностью. И через несколько циклов заряда разряда могут потерять первоначальную емкость. В большинстве случаев это обратимый процесс, все зависит от изношенности батареи. Утрата емкости обусловлена так называемым «эффектом памяти». Особенно это явление актуально у свинцовых накопителей. Существуют экземпляры с электродами из других материалов, которым этот эффект практически не присущ. Но стоят они дороже. Свинцовые накопители хороши тем, что могут давать большие пиковые токи, что хорошо при питании двигателей и потребителей индуктивного и емкостного характера.

На практике аккумуляторы подключают к панелям последовательно с контроллером заряда. Это приспособление помогает функционировать батареям в оптимальном режиме независимо от всего и оберегает их от преждевременного износа. Эти модули следят за состоянием батареи и в зависимости от этого подают на клеммы определенные значения напряжения и тока. При дневном освещении модуль фотоэлементов генерирует определенную мощность. Ее значение указывают в инструкции, но следует помнить, что она была снята в режиме холостого хода. При подсоединении аккумулятора они уменьшатся, так как он имеет некоторое внутреннее сопротивление. Рекомендовано производить заряд током в 10 раз меньшим, чем мощность батареи. На практике этого сложно добиться так как сопротивление аккумулятора меняется при заряде. В разряженном состоянии оно наибольшее, в заряженном — наименьшее. Поэтому правильно регулировать зарядный ток динамически.

Блок: 2/4 | Кол-во символов: 2267
Источник: https://vinur.com.ua/aboutus/usefull-info/articles/398-printsipy-raboty-kontrollera-zaryada-dlya-solnechnoj-batarei

Как работает контроллер зарядки аккумулятора?

В отсутствие солнечных лучей на фотоэлементах конструкции он находится в спящем режиме. После появления лучей на элементах контроллер все еще находится в спящем режиме. Он включается лишь в том случае, если накопленная энергия от солнца достигает 10 В напряжения в электрическом эквиваленте.

Как только напряжение достигнет такого показателя, устройство включится и через диод Шоттки начнет подавать ток к аккумулятору. Процесс зарядки аккумулятора в таком режиме будет продолжаться до тех пор, пока напряжение, получаемое контроллером, не достигнет 14 В. Если это произойдет, то в схеме контроллера для солнечной батареи 35 ватт или любого другого будут происходить некоторые изменения. Усилитель откроет доступ к транзистору MOSFET, а два других, более слабых, будут закрыты.

Таким образом, заряд аккумулятора прекратится. Как только напряжение упадет, схема вернется в начальное положение и зарядка продолжится. Время, отведенное на выполнение этой операции контроллеру около 3 секунд.

Блок: 3/7 | Кол-во символов: 1035
Источник: https://solar-energ.ru/kontroller-zaryada-akkumulyatora-ot-solnechnoj-batarei-zachem-nuzhen-i-kak-rabotaet.html

Простейшие контроллеры типа Откл/Вкл (или On/Off)

Аппараты данного вида относятся к самым простым и, как следствие, они считаются самыми дешевыми. При получении аккумулятором предельного заряда, специальное реле осуществляет разрыв цепи и ток от солнечной панели прекращает свое поступление. Фактически, во многих случаях батарея оказывается заряженной не до конца, что отрицательно сказывается на ее последующей работоспособности. В связи с этим, такие регуляторы нежелательно применять в качественных системах.

Контроллеры для солнечных батарей типа включения-отключения обладает крайне ограниченной функциональностью. Хотя он и предотвращает перегрев и перезарядку батареи, тем не менее, полного заряда не обеспечивает. Ток может достичь максимального значения и это вызовет отключение, однако сам заряд АКБ в этот момент составляет всего лишь 70-90%, то есть является неполным.

Подобное состояние также отрицательно сказывается на общей функциональности батареи и постепенно приводит к снижению эксплуатационного ресурса. В таких ситуациях для полноценной зарядки дополнительно требуется не менее 3-4 часов.

Блок: 3/7 | Кол-во символов: 1121
Источник: https://electric-220. ru/news/kontroller_zarjada_dlja_solnechnoj_batarei/2019-01-25-1638
Виды контроллеров
Существует три типа контроллеров для солнечных батарей, отличающиеся своей функциональностью и ценой соответственно.
ON/OFF контроллер – самый простой из существующих. Редко применяется в современных системах, т.к. имеет массу недостатков. Суть его работы заключается в том, что он просто отключает поступление электричества с солнечной панели при достижении максимального заряда батареи. Напряжение и сила тока при этом будет изменяться в зависимости от интенсивности работы самих панелей. АКБ при этом сама регулирует сколько «взять» тока.
В итоге, максимальный ток достигается при 70% уровня заряда, контроллер срабатывает. Батарея быстро приходит в негодность. Двумя ощутимыми достоинствами такого устройства является его стоимость и возможность собрать такой контроллер солнечных батарей своими руками.
ШИМ или PWM – контроллеры обеспечивают ступенчатую зарядку АКБ путем переключения между различными режимами заряда. Эти режимы, в свою очередь, выбираются автоматически в зависимости от степени разряженности аккумулятора. АКБ заряжается до 100% за счет повышения напряжения и понижения силы тока. Недостатком такого контроллера являются потери при зарядке аккумулятора – до 40%
MPPT контроллер. Наиболее экономичный и современный способ организовать зарядку аккумуляторной батареи от солнечных панелей. Этот вид контроллеров работает по вычислительной технологии. В каждый момент времени он сравнивает напряжение, подаваемое с солнечных панелей с напряжением на аккумуляторе и выбирает оптимальные преобразования для того, чтобы получить максимальный заряд АКБ.
Блок: 2/5 | Кол-во символов: 1599
Источник: http://electricadom.com/kontroller-dlya-solnechnykh-batarejj-i-kak-vybirat.html
Как выбрать контроллер для солнечной батареи?
Это очень важное устройство, которое достаточно сложно правильно подобрать среди великого многообразия. Чтобы взять то что действительно нужно придерживайтесь следующих данных:
Мощность батареи. На выходе общая мощность не должна быть больше показателя тока.
Уровень входящего напряжения. Он должен быть больше на 20% чем U АКБ, которое производится преобразователями света в ток.
Контроллер заряда солнечной батареи на данный момент выпускается всех мастей. Он может обладать защитой от плохих погодных условий, больших нагрузок, замыканий, перегреваний и даже от неправильного включения. Например, такое может случится, когда путаете полярность. В результате брать нужно такое устройство, которое будет иметь несколько уровней защиты.
Популярные компании производители
Автоматика-с.
Эмикон.
Овен.
SLC 500
Allen-Bradleo.
Micro Logix
Данные изготовители занимаются производством подобных приспособлений уже много лет.

Блок: 4/4 | Кол-во символов: 1032
Источник: https://batareykaa. ru/kontroller-zaryada-solnechnoj-batarei/
Стоимость
Система электроснабжения от солнечных батарей собирается, прежде всего, для экономии средств, поэтому цена на отдельные детали – очень важный момент. Предлагаемые варианты прошли испытание временем и являются оптимальным по сочетанию цена/качество:
Блок: 4/5 | Кол-во символов: 263
Источник: http://electricadom.com/kontroller-dlya-solnechnykh-batarejj-i-kak-vybirat.html
Параметры выбора
Критериев выбора всего два:
Первый и очень важный момент – это входящее напряжение. Максимум данного показателя должен быть выше примерно на 20% от напряжения холостого хода солнечной батареи.
Вторым критерием является номинальный ток. Если выбирается типаж PWN, то его номинальный ток должен быть выше, чем ток короткого замыкания у батареи примерно на 10%. Если выбирается МРРТ, то его основная характеристика – это мощность. Этот параметр должен быть больше, чем напряжение всей системы, умноженной на номинальный ток системы. Для расчетов берется напряжение при разряженных аккумуляторах.
Блок: 5/7 | Кол-во символов: 611
Источник: https://solar-energ.ru/kontroller-zaryada-akkumulyatora-ot-solnechnoj-batarei-zachem-nuzhen-i-kak-rabotaet.html
Порядок подключения устройств МРРТ
Подключение контроллеров МРРТ в целом выполняется так же, как и в других устройств. Существуют некоторые отличия в технологии, связанные с повышенной мощностью такой аппаратуры. В связи с этим потребуется кабель для силового подключения, способный выдерживать плотность тока минимум 4 А/мм2. Если МРРТ контроллер рассчитан на ток 60 А, то сечение кабеля, подключаемого к АКБ, составит не менее 20 мм2.
На концах соединительных кабелей должны быть установлены медные наконечники, обжатые как можно плотнее. К отрицательным клеммам АКБ и солнечной панели подключаются переходники с выключателями и предохранителями. Это позволит снизить потери электроэнергии и обеспечить безопасность в процессе эксплуатации.
Все подключения к прибору МРРТ осуществляются в следующем порядке:
Выключатели в переходниках АКБ и панели устанавливаются в отключенное положение.
Далее производится извлечение защитных предохранителей.
Клеммы контроллера, предназначенные для АКБ, соединяются кабелем с клеммами аккумулятора.
К соответствующим клеммам контроллера подключаются выходные провода от солнечной батареи.
Клемма заземления прибора соединяется с заземляющей шиной.
В соответствии с инструкцией на контроллере устанавливается датчик температуры.
По завершении всех операций предохранитель АКБ вставляется на свое место, а выключатель переводится во включенное положение. На дисплее контрольного устройства должен появиться сигнал о том, что аккумулятор обнаружен. Через небольшой промежуток времени те же операции проделываются с предохранителем и выключателем солнечной панели. На экране прибора появится значение ее напряжения, что означает успешный запуск в работу всей энергетической установки.

Блок: 7/7 | Кол-во символов: 1735
Источник: https://electric-220.ru/news/kontroller_zarjada_dlja_solnechnoj_batarei/2019-01-25-1638
Контроллер своими руками
Контроллер для солнечных батарей можно собрать своими руками, однако это тоже требует определенных вложений. Так, на сборку простенького ШИМ контроллера вам придется потратить 10$ на детали и 2-3 часа работы с паяльником. При стоимости готового изделия 20$ — такая перспектива уже не кажется раумной. Собрать качественный MPPT — контроллер в домашних условиях — вообще занятие невозможное, нужно и оборудование и соответствующий софт. Ролик будет полезен тем, кто любит и умеет пользоваться паяльником.
 Ветряк для частного дома — игрушка или реальная альтернатива  Как выбрать солнечную панель — обзор важных параметров  Виды садовых светильников и фонарей на солнечных батареях, как и где использовать. Выгодно ли покупать комплектом солнечные батареи для дачи
Блок: 5/5 | Кол-во символов: 974
Источник: http://electricadom.com/kontroller-dlya-solnechnykh-batarejj-i-kak-vybirat.html
Видео
Как правильно подключить контроллер, вы узнаете из нашего видео.
Блок: 7/7 | Кол-во символов: 77
Источник: https://solar-energ.ru/kontroller-zaryada-akkumulyatora-ot-solnechnoj-batarei-zachem-nuzhen-i-kak-rabotaet.html
Кол-во блоков: 14 | Общее кол-во символов: 13535
Количество использованных доноров: 5
Информация по каждому донору:
https://solar-energ.ru/kontroller-zaryada-akkumulyatora-ot-solnechnoj-batarei-zachem-nuzhen-i-kak-rabotaet.html: использовано 4 блоков из 7, кол-во символов 2478 (18%)
http://electricadom.com/kontroller-dlya-solnechnykh-batarejj-i-kak-vybirat.html: использовано 5 блоков из 5, кол-во символов 3836 (28%)
https://batareykaa. ru/kontroller-zaryada-solnechnoj-batarei/: использовано 2 блоков из 4, кол-во символов 3861 (29%)
https://electric-220.ru/news/kontroller_zarjada_dlja_solnechnoj_batarei/2019-01-25-1638: использовано 2 блоков из 7, кол-во символов 2856 (21%)
https://vinur.com.ua/aboutus/usefull-info/articles/398-printsipy-raboty-kontrollera-zaryada-dlya-solnechnoj-batarei: использовано 1 блоков из 4, кол-во символов 2267 (17%)
 Лучшие 3 схемы контроллера заряда солнечных батарей MPPT для эффективной зарядки аккумуляторов
 MPPT, как мы все знаем, относится к отслеживанию точки максимальной мощности, которое обычно связано с солнечными панелями для оптимизации их производительности с максимальной эффективностью. В этом посте мы узнаем о 3 лучших схемах контроллера MPPT для эффективного использования солнечной энергии и зарядки аккумулятора наиболее эффективным способом.
 Где используется MPPT
 Оптимизированный выходной сигнал от цепей MPPT в основном используется для зарядки аккумуляторов с максимальной эффективностью от доступного солнечного света.
 Новые любители обычно находят эту концепцию сложной и путаются со многими параметрами, связанными с MPPT, такими как точка максимальной мощности, «изгиб» графика I / V и т. Д.
 На самом деле в этой концепции нет ничего более сложного, потому что солнечная панель – это не что иное, как форма источника питания.
 Оптимизация этого источника питания становится необходимой, потому что обычно солнечные панели не имеют тока, но обладают избыточным напряжением, эти аномальные характеристики солнечной панели имеют тенденцию становиться несовместимыми со стандартными нагрузками, такими как батареи 6 В, 12 В, которые имеют более высокий рейтинг AH и более низкое номинальное напряжение по сравнению с к характеристикам панели, и, кроме того, постоянно меняющийся солнечный свет делает устройство крайне несовместимым с его параметрами V и I.
 И именно поэтому нам требуется промежуточное устройство, такое как MPPT, которое может «понимать» эти вариации и выдавать наиболее желаемый выходной сигнал от подключенной солнечной панели.
 Возможно, вы уже знакомы с этой простой схемой MPPT на базе IC 555, которая была специально исследована и разработана мной и представляет собой отличный пример работающей схемы MPPT.
 Почему MPPT
 Основная идея, лежащая в основе всех MPPT, состоит в том, чтобы снизить или урезать избыточное напряжение на панели в соответствии со спецификациями нагрузки, убедившись, что вычитаемое значение напряжения преобразуется в эквивалентное количество тока, таким образом уравновешивая I x V величина на входе и выходе всегда на должном уровне…. мы не можем ожидать чего-то большего от этого полезного устройства, не так ли?
 Вышеупомянутое автоматическое отслеживание и надлежащее эффективное преобразование параметров реализовано с использованием ступени слежения с ШИМ и ступени понижающего преобразователя или иногда ступени понижающего-повышающего преобразователя, хотя отдельный понижающий преобразователь дает лучшие результаты и его проще реализовать.
 Дизайн № 1: MPPT с использованием PIC16F88 с 3-уровневой зарядкой
 В этом посте мы изучаем схему MPPT, которая очень похожа на конструкцию IC 555, с той лишь разницей, что используется микроконтроллер PIC16F88 и улучшенный 3-уровневый цепь зарядки.
 Пошаговые рабочие детали
 Базовые функции различных этапов можно понять с помощью следующего описания:
 1) Выход панели отслеживается путем извлечения из него некоторой информации через соответствующие сети делителей потенциала.
 2) Один операционный усилитель от IC2 сконфигурирован как повторитель напряжения, он отслеживает мгновенное выходное напряжение с панели через делитель потенциала на своем выводе 3 и передает информацию на соответствующий измерительный вывод PIC.
 3) Второй операционный усилитель от IC2 становится ответственным за отслеживание и мониторинг переменного тока с панели и подает его на другой вход считывания PIC.
 4) Эти два входа обрабатываются внутри MCU для разработки соответственно настроенной ШИМ для каскада понижающего преобразователя, связанного с его выводом №9.
 5) Вывод PWM из PIC буферизируется Q2, Q3 для безопасного запуска переключающего P-mosfet. Соответствующий диод защищает затвор МОП-транзистора от перенапряжений.
 6) МОП-транзистор переключается в соответствии с переключением ШИМ и модулирует ступень понижающего преобразователя, образованную катушками индуктивности L1 и D2.
 7) Вышеупомянутые процедуры обеспечивают наиболее подходящий выходной сигнал понижающего преобразователя, который имеет более низкое напряжение, чем у батареи, но богатый током.
 8) Выходной сигнал понижающего преобразователя постоянно настраивается и соответствующим образом регулируется ИС со ссылкой на отправляемую информацию от двух операционных усилителей, связанных с солнечной панелью.
 9) В дополнение к вышеупомянутому регулированию MPPT, PIC также запрограммирован на мониторинг зарядки аккумулятора с помощью 3 дискретных уровней, которые обычно определяются как объемный режим, режим абсорбции и плавающий режим.
 10) MCU «следит» за повышением напряжения батареи и регулирует понижающий ток, соответственно, поддерживая правильные уровни в амперах во время 3-х уровней процедуры зарядки. Это выполняется в сочетании с элементом управления MPPT, что похоже на обработку двух ситуаций одновременно для обеспечения наиболее благоприятных результатов для батареи.
 11) Сама PIC снабжается прецизионно регулируемым напряжением на ее выводе Vdd через IC TL499, здесь можно заменить любой другой подходящий стабилизатор напряжения для того, чтобы сделать то же самое.
 12) Термистор также можно увидеть в конструкции, он может быть необязательным, но может быть эффективно настроен для мониторинга температуры батареи и передачи информации в PIC, который без особых усилий обрабатывает эту третью информацию для настройки выходного сигнала понижающего преобразователя, гарантируя, что температура аккумулятора никогда не поднимается выше опасного уровня.
 13) Светодиодные индикаторы, связанные с PIC, показывают различные состояния зарядки аккумулятора, что позволяет пользователю получать актуальную информацию о состоянии зарядки аккумулятора в течение дня.
 14) Предлагаемая схема MPPT с использованием PIC16F88 с 3-уровневой зарядкой поддерживает зарядку аккумулятора 12 В, а также зарядку аккумулятора 24 В без каких-либо изменений в схеме, за исключением значений, показанных в скобках, и настройки VR3, которую необходимо отрегулировать, чтобы разрешить выход должно быть 14,4 В в начале для батареи 12 В и 29 В для батареи 24 В.
  Программный код можно скачать здесь
 Дизайн № 2: Контроллер заряда батареи MPPT с синхронным переключением
 Второй дизайн основан на устройстве bq24650, которое включает усовершенствованный встроенный контроллер заряда батареи с синхронным переключением MPPT.Он предлагает высокий уровень регулирования входного напряжения, что предотвращает зарядный ток аккумулятора каждый раз, когда входное напряжение падает ниже заданного значения. Узнать больше:
 Всякий раз, когда к входу подключена солнечная панель, контур стабилизации питания опускает усилитель для зарядки, чтобы солнечная панель могла выдавать максимальную выходную мощность.
 Как работает IC BQ24650
 bq24650 обещает предоставить синхронный контроллер PWIVI с постоянной частотой с оптимальным уровнем точности со стабилизацией тока и напряжения, предварительной подготовкой заряда, отключением заряда и проверкой уровня заряда.
 Микросхема заряжает аккумулятор на трех дискретных уровнях: предварительное кондиционирование, постоянный ток и постоянное напряжение.
 Зарядка отключается, как только уровень тока приближается к 1/10 от скорости быстрой зарядки. Таймер предварительной зарядки установлен на 30 минут.
 Bq2465O без ручного вмешательства перезапускает процедуру зарядки в случае, если напряжение батареи возвращается ниже установленного внутри предела или достигает минимального режима ожидания в режиме ожидания, в то время как входное напряжение становится ниже напряжения батареи.2 тонких варианта QFN.
 Принципиальная схема
 Паспорт bq24650
 РЕГУЛИРОВКА НАПРЯЖЕНИЯ АККУМУЛЯТОРА
 В bq24650 используется чрезвычайно точный регулятор напряжения для определения зарядного напряжения. Напряжение зарядки предварительно устанавливается с помощью резистивного делителя между батареей и землей, при этом средняя точка подключается к выводу VFB.
 Напряжение на выводе VFB ограничено опорным значением 2,1 В. Это опорное значение используется в следующей формуле для определения желаемого уровня регулируемого напряжения:
  В (аккумулятор) = 2. 1V x [1 + R2 / R1]

, где R2 подключен от VFB к батарее, а R1 подключен от VFB к GND. Литий-ионные, LiFePO4, а также свинцово-кислотные аккумуляторы SMF идеально подходят для аккумуляторов.
 Большинство имеющихся литий-ионных элементов теперь можно эффективно заряжать до 4,2 В на элемент. Аккумулятор LiFePO4 поддерживает процесс значительно более высоких циклов зарядки и разрядки, но недостатком является то, что плотность энергии не слишком хороша. Распознанное напряжение ячейки равно 3.6В.
 Профиль заряда двух элементов Li-Ion и LiFePO4 – это предварительное кондиционирование, постоянный ток и постоянное напряжение. Для эффективного срока службы заряда / разряда предел напряжения в конце заряда может быть снижен до 4,1 В на элемент, однако его удельная энергия может стать намного ниже по сравнению с химической спецификацией на основе лития, свинцово-кислотная быть более предпочтительным аккумулятором из-за его меньших производственных затрат, а также быстрых циклов разряда.
 Общий порог напряжения от 2.От 3 до 2,45 В. После того, как батарея полностью заряжена, требуется постоянный или непрерывный заряд для компенсации саморазряда. Порог капельного заряда составляет 100–200 мВ ниже точки постоянного напряжения.
 РЕГУЛИРОВАНИЕ ВХОДНОГО НАПРЯЖЕНИЯ
 Солнечная панель может иметь исключительный уровень на кривой VI или VP, широко известный как точка максимальной мощности (MPP), при этом полная фотоэлектрическая (PV) система работает с оптимальной эффективностью и генерирует требуемый максимум. выходная мощность.
 Алгоритм постоянного напряжения – это самый простой из доступных вариантов отслеживания точки максимальной мощности (MPPT). Bq2465O автоматически отключает зарядный усилитель, чтобы включить точку максимальной мощности для достижения максимальной эффективности.
 Состояние включения
 Микросхема bq2465O включает в себя компаратор «SLEEP» для определения средств подачи напряжения на вывод VCC, поскольку VCC может быть отключен как от батареи, так и от внешнего адаптера переменного / постоянного тока.
 Если напряжение VCC превышает напряжение SRN и выполняются дополнительные критерии для процедур зарядки, bq2465O впоследствии начинает попытки зарядить подключенную батарею (см. Раздел «Включение и отключение зарядки»).
 Если напряжение SRN выше по сравнению с VCC, что означает, что аккумулятор является источником питания, bq2465O включен для более низкого тока покоя (<15 мкА) в спящем режиме, чтобы предотвратить утечку тока от аккумулятора. .
 Если VCC ниже предела UVLO, IC отключается, после чего VREF LDO отключается.
 ВКЛЮЧЕНИЕ И ОТКЛЮЧЕНИЕ ЗАРЯДКИ
 Перед инициализацией процесса зарядки предлагаемой схемы контроллера заряда батареи с синхронным переключателем MPPT необходимо обеспечить следующие аспекты:
 • Процесс зарядки включен (MPPSET> 175 мВ)
 • Устройство не работает в режиме блокировки при пониженном напряжении (UVLO), а VCC превышает предел VCCLOWV
 • IC не находится в режиме SLEEP (т.е.е. VCC> SRN)
 • Напряжение VCC ниже предела перенапряжения переменного тока (VCC
 • Промежуток времени 30 мс выполняется после первого включения
 • Напряжения REGN LDO и VREF LDO фиксированы на заданном уровне соединения
 • Термическое отключение (TSHUT) не инициализировано – TS неисправен не идентифицирован. Любая из следующих технических проблем может препятствовать продолжающейся зарядке аккумулятора:
 • Зарядка отключена (MPPSET <75 мВ)
 • Адаптер вход отключен, провоцируя переход ИС в режим VCCLOWV или SLEEP
 • Входное напряжение адаптера ниже 100 мВ выше отметки батареи
 • Адаптер рассчитан на более высокое напряжение
 • Напряжение REGN или VREF LDO не соответствует спецификации
 • Определен предел теплоты TSHUT IC • Напряжение TS выходит за пределы указанного диапазона, что может указывать на то, что температура батареи очень высокая или, наоборот, намного ниже
 Self-Triggered I n-built SOFT-START CHARGER CURRENT
 Зарядное устройство самостоятельно плавно запускает ток регулирования мощности зарядного устройства каждый раз, когда зарядное устройство переходит в режим быстрой зарядки, чтобы убедиться, что нет абсолютно никаких перерегулирований или стрессовых условий на подключенных извне конденсаторах или преобразователь мощности.
 Плавный пуск отличается повышением мощности стабилизирующего усилителя до восьми равномерно выполняемых рабочих шагов рядом с заранее установленным уровнем тока зарядки. Все назначенные шаги продолжаются около 1,6 мс в течение указанного периода Up, равного 13 мс. Для включения обсуждаемой операционной функции не требуется никаких внешних частей.
 РАБОТА ПРЕОБРАЗОВАТЕЛЯ
 Синхронный понижающий ШИМ-преобразователь использует режим заданной частоты напряжения со стратегией управления с прямой связью.
 Компенсационная конфигурация версии III позволяет системе включать керамические конденсаторы в выходной каскад преобразователя. Входной каскад компенсации внутренне связан между выходом обратной связи (FBO) и входом усилителя ошибки (EAI).
 Каскад компенсации обратной связи установлен между входом усилителя ошибки (EAI) и выходом усилителя ошибки (EAO). Необходимо определить каскад выходного LC-фильтра для обеспечения резонансной частоты около 12 кГц – 17 кГц для устройства, для которого резонансная частота fo формулируется как:
  fo = 1/2 π √LoCo
 Встроенная пилообразная рампа позволяет сравнивать входные данные внутреннего контроля ошибок EAO для изменения рабочего цикла преобразователя.
 Амплитуда линейного изменения составляет 7% входного напряжения адаптера, что позволяет постоянно и полностью пропорционально входному напряжению адаптера.
 Это отменяет любые изменения усиления контура из-за изменения входного напряжения и упрощает процедуры компенсации контура. Линейное изменение уравновешивается на 300 мВ, так что рабочий цикл равен нулю процентов, когда сигнал EAO ниже пилообразного сигнала.
 Сигнал EAO также может превосходить по количеству сигнал пилообразного изменения частоты с целью достижения 100% -го требования ШИМ рабочего цикла.
 Встроенная логика управления затвором позволяет достичь рабочего цикла 99,98%, в то же время подтверждая, что N-канальное устройство верхнего уровня постоянно передает столько напряжения, сколько необходимо, чтобы всегда быть включенным на 100%.
 В случае, если напряжение между контактами BTST и PH снижается ниже 4,2 В в течение более трех интервалов, в этом случае n-канальный МОП-транзистор верхнего плеча отключается, а n-канальный низкочастотный | Power MOSFET запускается, чтобы опустить узел PH и зарядить конденсатор BTST.
 После этого драйвер верхнего плеча нормализуется до 100% рабочего цикла до тех пор, пока напряжение (BTST-PH) не станет снова снижаться до низкого уровня из-за истощения тока утечки конденсатора BTST ниже 4,2 В, а также сброса Импульс переоформляется.
 Генератор заданной частоты поддерживает жесткое управление частотой переключения в большинстве случаев входного напряжения, напряжения батареи, тока заряда и температуры, упрощая схему выходного фильтра и удерживая его вдали от состояния звуковых помех.
 Конструкция № 3: Схема быстрой зарядки MPPT
 Третья лучшая схема MPPT в нашем списке объясняет простую схему зарядного устройства MPPT с использованием IC bq2031 от  TEXAS INSTRUMENTS, , которая лучше всего подходит для быстрой зарядки свинцово-кислотных аккумуляторов емкостью относительно высокая скорость
 Abstract
 Эта статья о практическом применении предназначена для людей, которые могут разрабатывать зарядное устройство для свинцово-кислотных аккумуляторов на основе MPPT с помощью зарядного устройства для аккумуляторов bq2031.
 Эта статья включает структурный формат для зарядки свинцово-кислотных аккумуляторов емкостью 12 А-ч с использованием MPPT (отслеживание точки максимальной мощности) для повышения эффективности зарядки для фотоэлектрических приложений.
 Введение
 Самой простой процедурой для зарядки аккумулятора от систем солнечных панелей может быть подключение аккумулятора прямо к солнечной панели, однако это может быть не самый эффективный метод.
 Предположим, что солнечная панель имеет мощность 75 Вт и генерирует ток 4.65 А при напряжении 16 В при нормальной температуре окружающей среды 25 ° C и инсоляции 1000 Вт / м2.
 Свинцово-кислотный аккумулятор рассчитан на напряжение 12 В; Прямое подключение солнечной панели к этой батарее снизит напряжение панели до 12 В, и панель сможет вырабатывать только 55,8 Вт (12 В и 4,65 А) для зарядки.
 Преобразователь постоянного тока в постоянный может быть наиболее подходящим для экономичной зарядки.
 В этом практическом документе описывается модель, в которой используется bq2031 для эффективной зарядки.
 ВАХ солнечной панели
 На рисунке 1 показаны стандартные аспекты систем солнечных панелей. Isc – это ток короткого замыкания, который протекает через панель в случае короткого замыкания солнечной панели.
 Это оптимальный ток, который может быть извлечен из солнечной панели.
 Voc – напряжение холостого хода на выводах солнечной панели.
 Vmp и Imp – уровни напряжения и тока, при которых максимальная мощность может быть приобретена от солнечной панели.
 В то время как солнечный свет снижает оптимальный ток (Isc), который может быть достигнут, самый высокий ток от солнечной панели также подавляется. На рис. 2 показано изменение ВАХ в зависимости от солнечного света.
 Синяя кривая связывает детали максимальной мощности при различных значениях инсоляции
 Причина, по которой схема MPPT состоит в том, чтобы попытаться поддерживать рабочий уровень солнечной панели в точке максимальной мощности в нескольких условиях солнечного света.
 Как видно из рисунка 2, напряжение, при котором передается максимальная мощность, не сильно меняется в зависимости от солнечного света.
 Схема, созданная с помощью bq2031, использует этот символ для реализации MPPT.
 Включен дополнительный контур управления током для уменьшения тока заряда по мере уменьшения дневного света, а также для поддержания напряжения солнечной панели около максимального напряжения точки питания.
 Зарядное устройство MPPT на базе bq2031
 Datasheet BQ2031
 На рисунке 3 показана схема платы DV2031S2 с добавленным контуром управления током, добавленным для выполнения MPPT с использованием операционного усилителя TLC27L2.
 bq2031 поддерживает зарядный ток, поддерживая напряжение 250 мВ на сопротивлении считывания R 20. Опорное напряжение 1,565 В создается за счет использования 5 В от U2.
 Входное напряжение сравнивается с опорным напряжением для получения напряжения ошибки, которое может быть реализовано на выводе SNS bq2031 для уменьшения тока заряда.
 Напряжение (V mp), при котором максимальная мощность может быть получена от солнечной панели, регулируется с помощью резисторов R26 и R27. V mp = 1.565 (R 26 + R 27) / R 27.
 При R 27 = 1 кОм и R 26 = 9,2 кОм достигается V mp = 16 В. TLC27L2 внутренне настроен на полосу пропускания 6 кГц при V dd = 5 В. В основном из-за того, что полоса пропускания TLC27L2 значительно ниже частоты переключения bq2031, добавленный контур управления током продолжает оставаться постоянным.
 bq2031 в более ранней схеме (рис. 3) предлагает оптимальный ток 1 А.
 В случае, если солнечная панель питания может обеспечить достаточную мощность для зарядки аккумулятора на 1 А, внешний контур управления не включается.
 Однако, если изоляция ухудшается, и солнечная панель изо всех сил пытается доставить достаточно энергии для зарядки аккумулятора при 1 А, внешний контур управления снижает ток заряда, чтобы сохранить входное напряжение на уровне V mp.
 Результаты, представленные в таблице 1, подтверждают функционирование схемы. Показания напряжения, выделенные жирным шрифтом, означают проблему, когда вторичный контур управления минимизирует ток заряда для сохранения входного напряжения на уровне V mp
  Ссылки:
 Texas Instruments
 MPPT Схема контроллера заряда батареи с синхронным переключением
 Определение размеров MPPT Контроллеры заряда – возобновляемые источники энергии своими руками
 Узнайте, как выбрать размер солнечного контроллера заряда MPPT для вашей автономной солнечной электрической системы и как воспользоваться некоторыми преимуществами этого типа контроллера заряда.
 Контроллеры заряда
 MPPT могут стать мощным компонентом вашей солнечной системы. Они не только управляют зарядкой аккумуляторной батареи от солнечных панелей, но также могут преобразовывать более высокое напряжение солнечной батареи в более низкое напряжение аккумуляторной батареи. Это позволяет создавать высокоэффективные солнечные системы.
 Контроллер заряда MPPT имеет 3 основных номинала.
  first  – это просто аккумуляторы того напряжения, для работы с которыми рассчитан контроллер заряда.
 Значение  секунда  – это входное напряжение. Очень важно обеспечить правильную работу и не повредить контроллер заряда. Обычно задается окно напряжения, например между 18 В и 150 В для блока батарей 12 В. Если размер массива меньше 18 В, от солнечных панелей будет недостаточно напряжения для правильной зарядки аккумулятора. Но если вы перейдете под высокое напряжение, вы можете необратимо повредить контроллер заряда.
 При определении подходящего входного напряжения также необходимо учитывать холодную погоду.Большинство солнечных панелей изготовлено из кремния. Когда кремний остывает, напряжение увеличивается. Номинальное напряжение на оборудовании обычно соответствует стандартным условиям тестирования (STC), которое составляет 25 ° C (77 ° F). Очевидно, что зимой в более холодном климате становится значительно холоднее, чем зимой. Поэтому вы должны учитывать самую низкую температуру, которую солнечные батареи будут испытывать при дневном свете.
 Например, если Voc солнечной панели составляет 38 В, и три последовательно соединены, и холодным утром температура 30 ° F, вы должны использовать уравнение 38Voc x 3 последовательно x 1.12 = 127,68 В. с температурной компенсацией. Это отлично для контроллера заряда на 150 В, но слишком много для 100 В.
  третий рейтинг  – это выходной ток. Это простое уравнение. Ватты ÷ Вольт = Амперы. Вы берете общую мощность солнечной батареи, разделенную на напряжение батареи. Это даст вам выходной ток контроллера заряда. Например, солнечная батарея мощностью 1000 Вт ÷ аккумуляторная батарея на 24 В = 41,6 А. Номинал контроллера заряда должен быть не менее 40А.Можно «перевернуть» контроллер заряда, при этом вы подключаете контроллер заряда к более высокой мощности, чем рассчитана. Это позволит массиву выводить больше в течение дня, когда он не выдает своего пикового количества. Во время пикового выхода контроллер заряда «отсекает» выходной сигнал. Это ограничит его рейтингом 40А. Но в остальное время, когда выходная мощность ниже 40 А, она будет выдавать полную мощность. Другая точка зрения – уменьшить размер массива, чтобы контроллер заряда не работал на полную мощность весь день, что продлевает срок его службы.Поговорите со своим торговым представителем, чтобы определить, лучше ли вам подходит округление в большую или меньшую сторону.
 Если выходная мощность вашей системы выше, чем может управлять один контроллер заряда, для управления массивом можно использовать несколько контроллеров заряда. Выходы каждого контроллера заряда будут проходить через собственный прерыватель параллельно батарее. Контроллеры заряда более высокого уровня будут взаимодействовать друг с другом, образуя интеллектуальную сеть для идеальной зарядки.

 Инструменты для определения размеров контроллера заряда от производителей контроллеров заряда
 Контроллер заряда с отслеживанием точки максимальной мощности (MPPT)
 Аннотация
 Для максимизации фотоэлектрической (PV) мощности настоятельно требуется постоянное отслеживание точки максимальной мощности (MPP) системы.MPP фотоэлектрической системы зависит от условий солнечного излучения, температуры окружающей среды и нагрузки. Методы отслеживания точки максимальной мощности (MPPT) могут уловить MPP фотоэлектрической системы. Такие методы могут быть реализованы во многих различных формах аппаратного и программного обеспечения. Целью этого проекта было разработать, построить и протестировать рабочее решение проблемы MPP с ограниченным бюджетом. Это руководство содержит общую схему MPPT, ячейку панели и формулу о том, как работает MPPT, необходимые детали и подсхемы. мы выбрали в нашем проекте buck-конвертер и объяснили, как использовать Arduino и как применять его в Proteus.
  Что такое Mppt (отслеживание точки максимальной мощности)?
 Мы используем алгоритм MPPT для извлечения максимальной доступной мощности из фотоэлектрического модуля при определенных условиях. MPPT – самый популярный инструмент, который помогает нам эффективно использовать солнечную энергию (возобновляемый источник энергии). Если мы хотим уменьшить график углеродного следа, нам необходимо перейти к чистой энергии, которая называется возобновляемой энергией (энергия, которую мы можем получить из природных ресурсов), например СОЛНЕЧНАЯ, ГИДРО, ВЕТЕР.т. к. в противном случае мы сразу двинемся к Глобальному потеплению. Каждой стране необходимо двигаться к зеленой энергии, особенно КИТАЙ, потому что он вносит основной вклад, производя 63% Co2 | Альтернативная энергетика.
 Как работает MPPT?   Почему солнечная панель мощностью 150 Вт не равна 150 Вт?
 Например, вы купили новую солнечную панель на рынке, которая может выдавать ток 7 ампер, при зарядке настройка батареи настроена на 12 вольт: 7 ампер умножить на 12 вольт = 84 Вт (P = V * I). 66 ватт – но вы заплатили за 150 ватт.Эти 66 ватт никуда не денутся, но это из-за плохого соответствия выходного тока солнечной батареи и напряжения батареи.
 После использования алгоритма MPPT мы можем получить максимальную доступную мощность, которую получает батарея, теперь составляет 12 ампер при 12 вольт. Выходная мощность равна p = V * I p = 12 * 12 = 144 Вт. Теперь у вас все еще почти 144 Вт, и все довольны. .
 Технические условия проекта

 1. Этот проект основан на алгоритме MPPT (трекер максимальной мощности)
 2.Светодиодная индикация для отображения низкого среднего и высокого уровня заряда
 3. ЖК-дисплей (20 × 4 символов) для отображения мощности, силы тока, напряжения и т. Д.
 4. Защита от молнии / перенапряжения
 5. Защита от обратного потока мощности
 6. Защита от перегрузки и короткого замыкания
 7. Регистрация данных через Wi-Fi
 8. Заряжайте свой мобильный телефон, планшеты и любые гаджеты через USB-порт
.
 Электрические характеристики:
 1.Номинальное напряжение = 12 В
 2. Максимальный входной ток = 5A
 3. Поддерживаемый ток нагрузки до = 10A
 4. Входное напряжение = Солнечная панель от 12 до 24 В
 5. мощность солнечной панели = 50 Вт
  НЕОБХОДИМЫЕ ДЕТАЛИ:
 Резисторы (3 x 200R, 3 x330R, 1 x 1K, 2 x 10K, 2 x 20K, 2x 100k, 1x 470K)
 TVS диод (2x P6KE36CA)
 (ACS712-5A) Датчик тока
 Понижающий преобразователь (LM2596)
 ЖК-дисплей (20 × 4 I2C)
 3.Линейный регулятор 3В (AMS 1117)
 Диоды (2x IN4148, 1 x UF4007)
 Конденсаторы (4 x 0,1 мкФ, 3 x 10 мкФ, 1 x 100 мкФ, 1x 220 мкФ)
 Светодиоды (красный, желтый, зеленый)
  Библиотеки, необходимые для Arduino IDE:
 Помните: создайте новую папку (имя папки должно совпадать с именами библиотек, такими как TimerOne и LiquidCrystal_I2C. Вставьте эти две папки в Arduino / LIbrary.
  ————————————————————————————
 Модель контроллера заряда MPPT на базе алгоритма Arduino
 | Альтернативная энергия

 Схема проекта:
  Начинает чтение своих аналоговых входов:
 Напряжение, подаваемое фотоэлектрической панелью
 Ток, потребляемый фотоэлектрической панелью
 Напряжение АКБ
  После того, как все входы считаны, он вычисляет текущую мощность, подаваемую фотоэлектрической панелью, путем умножения считываемого напряжения на считываемый ток.
  Далее устанавливается конфигурация зарядки согласно показаниям выше:
 Если подаваемая фотоэлектрическая мощность очень низкая (ночное время, пасмурная погода, грязные панели), состояние зарядки устанавливается на  ВЫКЛ. , драйвер MOSFET отключается, а скорость ШИМ устанавливается на 0%
 Если поставляемая фотоэлектрическая мощность низкая и аккумулятор не полностью заряжен, состояние зарядки устанавливается на  ВКЛ , драйвер MOSFET включен, а скорость ШИМ установлена ​​на 100%.
 Если подаваемая фотоэлектрическая мощность находится в диапазоне от среднего до высокого, а уровень заряда батареи не полностью заряжен, состояние зарядки устанавливается на  Bulk , драйвер MOSFET включен, а скорость ШИМ установлена ​​на 100%.
 Если поставляемая фотоэлектрическая мощность находится в диапазоне от среднего до высокого, а уровень заряда батареи полностью заряжен, состояние зарядки устанавливается на  Float , драйвер MOSFET включен, а скорость ШИМ установлена ​​на Максимум.
  Следующая задача – настройка контроля выходной нагрузки:
 Если сейчас ночное время и уровень заряда аккумулятора выше порога отключения по низкому напряжению, который равен 11.9 В, выход включен, и батарея подает энергию на нагрузку.
 Если сейчас дневное время и уровень напряжения батареи выше порогового значения «Отключение по низкому напряжению», которое составляет 11,9 В, выход также включается, но на этот раз нагрузка питается от батареи и подаваемой избыточной энергии. с помощью фотоэлектрической панели
 Если уровень напряжения батареи опускается ниже порогового значения «Отключение по низкому напряжению», которое составляет 11,9 В, выход отключается, и нагрузка отключается.
  Следующим шагом является установка индикаторов напряжения аккумулятора путем включения соответствующего светодиода:
 Если уровень напряжения батареи ниже 11,9 В, то загорится светодиод  КРАСНЫЙ .
 Если уровень напряжения батареи выше 11,9 В, но ниже 14,1 В, то загорится ЗЕЛЕНЫЙ светодиод  .
 Если уровень напряжения аккумулятора выше 14,1 В, то загорится ЖЕЛТЫЙ светодиод  .
 Затем Arduino обновляет информацию, отображаемую на ЖК-экране, в соответствии с описанными выше процессами, а затем начинает еще одно считывание входных данных, чтобы снова запустить процесс фазы цикла, а затем непрерывно повторяет этот цикл снова и снова.
 Проект   Моделирование   в Proteus с использованием Arduino Nano (ОБНОВЛЕНО 2019)
 Это моделирование было разработано в программе Proteus версии 8.6. Вы можете создать свой собственный, используя библиотеку Arduino для Proteus и инструмент моделирования, известный как Proteus.

  Пояснение к принципиальной схеме проекта
  Секция A:  – это вход системы, который является источником энергии, подаваемой солнечной панелью.Предохранитель F1 и TVS представляют собой сеть защиты от любого сильного тока, который может произойти в цепи. Сеть делителей напряжения (R1 и R2) используется для уменьшения напряжения, обеспечиваемого солнечной панелью (VPV), чтобы максимальное напряжение, подаваемое на аналоговый вход Arduino (A0), не превышало максимального предела напряжения, который составляет 5В. Выходное напряжение делителя напряжения составляет одну шестую (16) входного напряжения. Таким образом, максимальное значение напряжения фотоэлектрической панели не должно превышать 30 В.
 VA0 = R2R1 + R2 VPV = 20100 + 20 VPV = 20120 VPV = 16 VPV
  Секция B:  – это сеть измерения тока для мощности, подаваемой фотоэлектрической панелью. ACS712-5 – это микросхема датчика тока на эффекте Холла, выход которой представляет собой аналоговый сигнал, пропорциональный току, проходящему через микросхему. Конденсатор является обычным фильтрующим конденсатором. Выход датчика тока подключен ко второму аналоговому выводу Arduino (A1).
  Секция C:  представляет собой блокирующую схему, которая позволяет току течь только в одном направлении, а именно от фотоэлектрической панели к зарядной цепи.Цель этой схемы – защитить фотоэлектрическую панель от напряжения батареи, когда солнечная панель не производит электричество. Вывод затвора полевого МОП-транзистора Q1 подключен к микросхеме драйвера полевого МОП-транзистора (IR2104) через диод D3. Таким образом, Q1 задействован только тогда, когда транзисторы MOSFET находятся в рабочем состоянии.
  Раздел D:  – это зарядная сеть. Микросхема драйвера MOSFET будет управлять парой MOSFET Q2 и Q3 в двухтактной конфигурации, чтобы позволить току течь внутри катушки.Выход этой сети подключается к заряжаемой батарее.
  Раздел E:  – это еще один делитель напряжения, подключенный к третьему аналоговому выводу (A2) Arduino. Эта сеть подает напряжение батареи в Arduino для его измерения.
 VA2 = R8R7 + R8 Vbat = 20100 + 20 Vbat = 20120 Vbat = 16 Vbat
  Секция F:  – это схема управления выходной нагрузкой. Выходной контакт Arduino (D6) управляет базой NPN-транзистора Q5, который, в свою очередь, управляет затвором полевого МОП-транзистора Q4
.
 отвечает за разрешение / блокировку прохождения тока от батареи к нагрузке.Когда D6 низкий (0 В), база Q5 будет высокой, и полевой МОП-транзистор Q4 будет пропускать ток. Когда D6 переключает свое состояние на High, (5V), база Q5 будет High, а полевой МОП-транзистор Q4 будет разомкнут, и ток будет заблокирован.
  Раздел G:  – сетевой драйвер двухтактного полевого МОП-транзистора. Он управляет полевыми МОП-транзисторами Q2 и Q3 на основе сигналов, генерируемых платой Arduino на выводах D8 и D9.
  Секция H:  – это схема регулятора напряжения, отвечающая за подачу номинального напряжения на Arduino (5 В).Входом в регулятор является аккумулятор. Выход регулятора – это в основном плата Arduino и ЖК-дисплей.
  Раздел I:  – серийный ЖК-дисплей. Он использует протокол I2C для связи с платой Arduino.
  Секция J:  – это светодиод визуальной индикации, используемый для определения уровня напряжения батареи. Резисторы R11, R12, R13 – это токоограничивающие резисторы, используемые для предотвращения повреждения светодиода напряжением, подаваемым Arduino (5 В), для работы которого требуется всего 2 В.
 Регистрация данных WiFi с помощью модуля Wi-Fi ESP8266
  Изображения проекта ( Вы можете использовать Arduino UNO, MEGA ИЛИ NANO + БОЛЬШЕ МОП-транзисторов ПАРАЛЛЕЛЬНО) + Я добавил дополнительную функциональность, добавив небольшой инвертор мощностью 500 Вт вместе с розеткой питания и цифровым вольтметром переменного тока (опционально)

  Успешно Сделано другими | Альтернативная энергия

 Сделано студентами из KSA
  Принципиальная схема (ОБНОВЛЕНО 7 февраля 2020 г.)
  «Не забудьте установить все необходимые библиотеки перед загрузкой кода в Arduino Nano». Если вы обнаружили какие-либо трудности при создании этого проекта, не стесняйтесь спрашивать сначала, мы здесь, чтобы помочь вам 24 часа в сутки и 7 дней в неделю 24/7 спасибо
  © Первоначальная принципиальная схема любезно предоставлена ​​(до улучшения) Автор: Mr.Тимнолан тоже
 Связанные
 Лучший контроллер заряда от солнечной энергии для автофургонов и самодельных автофургонов
 Контроллер заряда от солнечной батареи является важным компонентом для получения максимальной производительности от солнечной установки для кемпинга.
 Но не все контроллеры одинаковы.
 Существуют различные типы, размеры и характеристики, каждая из которых предназначена для использования в автономных солнечных установках.
 Легко потеряться в технических деталях и в конечном итоге купить некачественный продукт.
 Это руководство поможет вам выбрать и купить лучший контроллер заряда от солнечных батарей для преобразования вашего автофургона и получить максимальную производительность от ваших панелей.
 Мы покажем вам некоторые из лучших контроллеров заряда от солнечных батарей, представленных на рынке сегодня, объясним основные функции компонента, различные доступные типы и способы выбора наиболее подходящего для вашего образа жизни в фургоне.
 И в качестве дополнительного бонуса мы включили простой в использовании калькулятор, который упрощает определение размеров контроллера заряда.
 Если вы новичок в электрике или сборке фургонов, сначала ознакомьтесь с нашим руководством по электрике для кемперов.
 Нужна помощь и совет по настройке электрооборудования?
 Присоединяйтесь к нашей группе поддержки Facebook
 Что такое контроллер заряда от солнечных батарей?
 Контроллер заряда солнечной батареи является важным электрическим компонентом солнечной установки.
 Цель солнечной системы – собрать чистую возобновляемую энергию солнца в виде солнечного света и использовать ее для зарядки аккумуляторов глубокого цикла для досуга.
 Солнечные батареи заботятся о сборе урожая.
 Одна солнечная панель состоит из нескольких элементов. Поскольку солнечный свет, падающий на них, бывает спорадическим и неравномерным, они не все получают одинаковое количество солнечного света одновременно.
 Это приводит к тому, что панели производят энергию в широком диапазоне, с возможностью многократных колебаний в секунду и частых всплесков.
 Аккумуляторы для отдыха с глубоким разрядом требуют для зарядки от 12,6 до 14,6 вольт, в зависимости от их типа.
 Что-нибудь меньше, и они не будут взимать плату. Что-нибудь еще, и они начнут готовить, разрушив батарею.
 Таким образом, подключение батарей напрямую к солнечным панелям может привести к повреждению.
 Здесь вступает в действие контроллер заряда, который берет на себя весь процесс зарядки.
 Как следует из названия, его основная функция – контролировать солнечный заряд, защищая аккумулятор от повреждений.
 Как работает контроллер заряда от солнечных батарей?
 Чтобы предотвратить перезарядку батарей для кемперов, контроллер заряда солнечных батарей регулирует напряжение, передаваемое на батарею от панелей.
 Он работает, отслеживая напряжение аккумулятора и регулируя его зарядку в ответ.
 Батареи потребляют разное напряжение для разных состояний зарядки.
 Например, относительно разряженный аккумулятор может потреблять до 14,4 В, пока не будет заряжен на 90%.
 Затем ему требуется более низкое напряжение для непрерывного заряда, поддерживая его в пиковом состоянии.
 Контроллер заряда управляет этим динамически, увеличивая или уменьшая зарядный ток и напряжение для данного состояния.
 Нужен ли он мне?
 Типичные солнечные установки для кемперов требуют установки контроллера заряда солнечной батареи.
 Подача случайных и хаотических напряжений напрямую от солнечной панели приведет к необратимому повреждению батареи.
 Не совсем то, что вам нужно для переоборудования своего дома-фургона или для комфортной жизни в фургоне.
 Единственный случай, когда вы можете обойтись без контроллера заряда солнечной энергии, – это если солнечная панель действительно небольшая – менее 5 Вт.
 Но он настолько мал, что его можно держать практически в руке, поэтому он не может удовлетворить потребности в энергии для жизни в фургоне.
 Короче говоря, если вам нужна солнечная установка для кемпинга, необходим контроллер заряда.
 Типы контроллеров заряда от солнечных батарей
 Есть 2 типа контроллеров солнечной зарядки для вашего автофургона:
 Широтно-импульсная модуляция (ШИМ)
 Отслеживание максимальной мощности (MPPT)
 PWM Контроллер заряда от солнечных батарей
 ШИМ – простое устройство.
 Разработанный для работы с солнечной панелью с номинальным напряжением 12 В (а иногда и 24 В), ШИМ не справляется с большими напряжениями, создаваемыми несколькими панелями, соединенными последовательно.
 Общее номинальное напряжение солнечных панелей должно быть таким же, как напряжение батареи батарей с контроллером PWM.
 Таким образом, 12-вольтовый ШИМ-контроллер заряда должен быть соединен с 12-вольтовыми солнечными панелями и 12-вольтовой батареей.
 Следовательно, при использовании нескольких панелей в солнечной батарее с контроллером заряда PWM, они должны быть подключены параллельно.
 ШИМ-контроллер получает питание от панелей, делая его доступным для аккумуляторов, в зависимости от их уровня заряда.
 Максимальный ток солнечной батареи не может быть превышен.
 Допустим, батарея сидит на 12,6 В.
 С 100-ваттной солнечной панелью, рассчитанной на 17,9 В и 5,72 А, максимальная мощность, которую вы можете передать батарее в это время, составляет 12,6 В при 5,72 А, что дает нам 72 Вт.
 (Закон Ома гласит, что ватт = вольт x ампер)
 По мере увеличения уровня заряда батареи ШИМ-контроллер заряда становится более эффективным. ШИМ наиболее эффективен, когда аккумулятор почти полностью заряжен.
 Однако при 13,4 В он все еще может потреблять только около 75% мощности, доступной на крыше.
 13,4 В при 5,72 А – 77 Вт.
 Итак, ШИМ не особенно эффективен даже на пике.
 Плюсы и минусы
 Многие преобразователи кемперов и внедорожники отказываются от контроллеров заряда PWM в пользу MPPT, но для них все же есть место.
 Если вы собираетесь жить в автономном фургоне дольше, чем несколько дней, и в зависимости от электрики вашего автофургона, зарядное устройство с ШИМ, вероятно, вам не подходит.
 Он просто недостаточно эффективен для извлечения энергии из солнечных батарей.
 Вам понадобится больше панелей, чтобы компенсировать это, если у вас есть место для них на крыше.
 Но чем больше у вас панелей, тем очевиднее становится эта неэффективность.
 Короче говоря, если вы не можете обойтись без холодильника и освещения, купите контроллер MPPT.
 С другой стороны, ШИМ невероятно дешевы.
 ШИМ-контроллер заряда, совместимый с солнечной установкой мощностью 300 Вт, будет стоить около 35 фунтов стерлингов | 50 долларов по сравнению со 110 фунтами | Цена 150 долларов за контроллер MPPT для установки аналогичного размера.
 Контроллеры заряда
 PWM наиболее эффективны, когда аккумулятор почти полностью заряжен.
 Так что, если вы отключаетесь от сети только на несколько дней, отправляясь в путь с полностью заряженными батареями и в хорошую погоду, ШИМ-контроллер может оказаться всем, что вам нужно.
 Лучшие контроллеры заряда солнечной энергии с ШИМ
 Контроллер заряда от солнечных батарей MPPT
 Контроллер заряда солнечной панели MPPT – более сложное устройство, чем ШИМ.
 Он может работать с гораздо более высокими напряжениями, поэтому последовательное подключение панелей является наилучшей конфигурацией.
 Контроллерам
 MPPT необходимо выполнить определенные условия, чтобы начать зарядку аккумулятора.
 Некоторые начнут заряжать аккумулятор, когда входное напряжение на 5 В выше, чем напряжение аккумулятора. После зарядки они продолжают заряжать аккумулятор, когда напряжение остается на 1 В или более выше напряжения аккумулятора.
 Другим может потребоваться минимум 15 В, и они не будут заряжать аккумулятор от чего-либо меньшего.
 Боюсь, чтобы объяснить, как работает контроллер MPPT, нам понадобится больше математики.
 Давайте рассмотрим ту же панель на 100 Вт с номинальным током 5,72 А и оптимальным рабочим напряжением (Вмп) 17,9 В.
 Батарея сидит на 12,6в.
 Панель выдает 17,9 вольт и 5,72 ампер. Контроллер MPPT знает, что он может подавать на зарядный аккумулятор только 12,6 В.
 Но вот тут-то и пригодится хитрость. Вместо того, чтобы тратить лишнее напряжение на панелях, контроллер MPPT преобразует их в усилители.
 Давайте посмотрим на числа:
 17.9 В преобразуется в 12,6 В (17,9 ÷ 12,6 = 1,42)
 5,72 ампер преобразуется с тем же коэффициентом в 8,12 ампер (5,72 x 1,42 = 8,12)
 Таким образом, мощность на MPPT такая же, как и на выходе. (8,12 А при 12,6 В)
 На самом деле, КПД контроллеров MPPT составляет 94-98%, но математический принцип тот же.
 В результате контроллер MPPT может повысить производительность до 30% по сравнению с ШИМ.
 Не слишком дрянной, а?
 Плюсы и минусы
 Преимущества контроллеров заряда MPPT довольно очевидны.
 Обладая такой высокой производительностью, они могут поддерживать заряд аккумуляторов с меньшим количеством солнечных панелей.
 Поскольку контроллер может работать с более высокими напряжениями, возможно последовательное подключение солнечных панелей.
 Ознакомьтесь с нашим полным руководством по последовательному или параллельному подключению солнечных панелей. Он также охватывает смешанные панели и включает интерактивный калькулятор, чтобы найти наиболее эффективную настройку для вашей солнечной батареи.
 В итоге, последовательный массив обеспечит достаточно высокое напряжение, чтобы заряжать батареи дольше, чем если бы они были подключены параллельно.
 Все это дает возможность дольше оставаться вне сети. Мы живем в фургоне в Южной Америке уже почти 3 года.
 Последние 6 месяцев мы были в Патагонии всю зиму в южном полушарии и никуда не ездили – очевидно, есть глобальная проблема, мешающая нам путешествовать.
 Мы не подключены, у нас есть панели на 320 Вт, подключенные последовательно с контроллером MPPT, и при тщательном управлении у нас все в порядке.
 Единственным недостатком MPPT является его огромная цена, примерно в 3 или 4 раза превышающая цену контроллера ШИМ для системы аналогичного размера.
 Однако, чтобы получить такой же заряд батареи от зарядного устройства с ШИМ на солнечной установке мощностью 300 Вт, вам понадобится дополнительная панель и больше кабельных разъемов, потому что вам придется подключать параллельно.
 Итак, в целом разница в цене между контроллером MPPT и PWM небольшая.
 Лучшие контроллеры заряда от солнечных батарей MPPT
 Загрузите главу 1 Руководства по электрике Campervan БЕСПЛАТНО!
 И если вам это так нравится, что вы хотите купить полную версию, мы также вышлем вам код скидки 10%!
 Как подключить контроллер заряда солнечной батареи к солнечным панелям
 Установите контроллер заряда солнечной батареи как часть установки солнечной установки после установки и подключения панелей.
 Подключить контроллер заряда к солнечной панели довольно просто.
 Кабели и предохранители должны быть подключены в правильном порядке, чтобы избежать повреждений или повреждений.
 Вот схема контроллера заряда солнечной батареи с двумя последовательно соединенными панелями, одной батареей с предохранителями, изолирующими выключателями и заземляющим проводом.
 Если вы хотите ознакомиться с детальным дизайном, у нас есть полные схемы подключения солнечных панелей на 12 В для систем от 100 до 800 Вт.
 И у нас есть пошаговое руководство по установке солнечных батарей на автофургонах, автофургонах и автодомах.
 Он включает установку контроллера заряда солнечной батареи, поэтому это лучшее место, чтобы увидеть, как и когда подключить его к солнечной батарее.
 Как использовать контроллер заряда от солнечных батарей
 Каждая модель контроллера заряда солнечной батареи немного отличается по своим функциям и элементам управления, поэтому всегда сначала читайте руководство по эксплуатации.
 Однако, независимо от модели, основные функции работают одинаково.
 После подключения контроллера к солнечной батарее панели будут производить электропитание.
 Это позволяет настроить контроллер для поддержки определенных типов аккумуляторов и профиля зарядки аккумулятора.
 Тщательно следуйте инструкциям производителя.
 После того, как контроллер заряда солнечной батареи настроен и батареи подключены, он обычно не требует дальнейшего вмешательства или обслуживания.
  Верхний наконечник  | Храните руководство производителя в своем автофургоне или автофургоне. Это помогает использовать его при мониторинге производительности вашей солнечной установки.
 На что обращать внимание при покупке контроллера
 Контроллеры заряда
, в частности MPPT, – это инвестиция, поэтому важно выбрать лучший для себя.
 Контроллеры заряда солнечных батарей
 имеют разные показатели эффективности и множество дополнительных функций.
 Вот наиболее распространенные функции и технические термины, на которые следует обратить внимание:
  Тип  | Относится к MPPT или PWM.
  Поддерживаемая аккумуляторная технология  | Тип аккумулятора (FLA, AGM, гелевый или литиевый), с которым может работать контроллер заряда.
  Показатель эффективности  | Чем выше процент, тем большую мощность контроллер солнечного заряда может извлечь из панели. Чем выше, тем лучше.
  Выходное напряжение аккумуляторной батареи  | Большинство контроллеров охватывают диапазон от 12 до 48 В. Большинство жилых автофургонов, кемперов и автодомов работают от систем на 12 В, в то время как аккумуляторные батареи на 24 В встречаются реже.
  Максимальное входное напряжение  | Максимальное напряжение, которое контроллер заряда может принимать от солнечных батарей.Определите, какое максимально возможное входное напряжение может быть для вашей конфигурации солнечной панели, включая масштабируемость в будущем. Помните, что последовательное подключение панелей обеспечивает более высокое напряжение.
  Максимальный выходной ток  | Максимальный ток (в амперах), который контроллер заряда может отправить в аккумуляторную батарею. Если вы установите его слишком маленького размера, вы потратите впустую энергию, которую собирают солнечные батареи.
  НАГРУЗКА или выход LVD |  Позволяет заряжать небольшие устройства напрямую от солнечного контроллера заряда вместо аккумулятора (на наш взгляд, пустая трата времени).
  Светодиодные экраны |  Для отображения информации о работе системы и кодов ошибок (полезно, потому что без него вам понадобятся дисплеи мониторинга батареи, чтобы вы могли следить за состоянием системы).
  Модуль Bluetooth |  Для удаленного управления и мониторинга.
  Функции безопасности  для предотвращения перезарядки, перегрузки, короткого замыкания, обратной полярности, обратного тока и электрических дуг.
 Размер контроллера заряда
 Выбор размера контроллера требует некоторых математических вычислений, которые помогут определить контроллер правильного размера.
 Необходимо учитывать 5 факторов:
 Сколько солнечных панелей в массиве
 Сколько ватт в массиве солнечных панелей?
 Напряжение холостого хода (Voc) каждой панели
 Ток короткого замыкания (Isc) каждой панели
 Какое напряжение батареи вы будете использовать?
 С помощью этой информации вы можете рассчитать минимальный размер солнечного контроллера заряда, необходимый для вашей установки.
 Воспользуйтесь калькулятором ниже, чтобы подобрать размер, подходящий для вашей установки.
 Если вы не знаете напряжение холостого хода или напряжение короткого замыкания панелей, оставьте эти значения равными нулю. Калькулятор будет использовать оценочное значение.
 Калькулятор также рекомендует контроллер заряда MPPT и PWM для удовлетворения ваших потребностей.
 Для получения дополнительной помощи и информации ознакомьтесь с часто задаваемыми вопросами в нашем сообщении о калькуляторе солнечного заряда здесь.
 Для получения дополнительной помощи в определении размеров электрики вашего автофургона и солнечной установки ознакомьтесь с нашими другими электрическими калькуляторами для переоборудования жилых автофургонов и домов на колесах.
 GV-5-MOD (контроллер MPPT, 5 А, 12 В с LVD)
 Описание
 65 Вт 5A | Контроллер заряда солнечной батареи с MPPT
 5A 12V MPPT Контроллер с LVD
 Пиковая эффективность 99,85%
 Безэлектролитические керамические конденсаторы
 Два переключаемых профиля заряда
 Сверхбыстрое слежение за истинным MPP
 Plug & Play для простой установки
 Расширенная электронная защита
 10-летняя гарантия
 Самый продвинутый контроллер заряда от солнечной батареи для OEM / встраиваемых приложений с разъемом plug & play.
 Два выбираемых профиля заряда
 Безэлектролитические керамические конденсаторы
 Сверхбыстрое слежение за истинным MPP
 Plug & Play для простой установки
 Совместимость с литием и свинцово-кислотными соединениями
 GV-5-MOD – первый контроллер MPPT, доступный в виде простой в установке печатной платы с штыревым разъемом plug & play. Он легкий, компактный и содержит передовую технологию отслеживания MPPT. Совместимость с фотоэлектрическими панелями мощностью до 65 Вт для зарядки аккумуляторов 12 В (свинцовых или литиевых) до 5 А с током 99.Пиковая эффективность 85%. Он будет извлекать из панели на 10-30% больше энергии, чем ШИМ-контроллер, и обеспечивает большую мощность для вашей батареи в неоптимальных условиях. Выход нагрузки позволяет GV-5-MOD защищать аккумулятор от чрезмерной разрядки (нагрузки до 5 А) и имеет защиту от короткого замыкания и обратной полярности с автоматическим сбросом. GV-5-MOD имеет внутренние светодиодные индикаторы и поставляется с поляризованным закрытым разъемом для безошибочной установки. Его керамические конденсаторы никогда не изнашиваются, а гарантия на них составляет 10 лет.Доступно для LiFePO4 (3S или 4S), LiCo / LiMn / LiNi (3S или 4S) или нестандартного напряжения батареи.
 Получите керамическую кромку. Не содержит электролитов с 10-летней гарантией
 Керамические контроллеры
 Genasun устанавливают новый стандарт надежности. Компоненты традиционных контроллеров заполнены жидкими электролитами, которые со временем выкипают, вызывая отказ системы. В контроллерах Genasun Solid Ceramic нет жидкости. Они не изнашиваются от жары. Благодаря 10-летней гарантии, эти контроллеры выводят надежность на новый уровень.
 4-ступенчатая зарядка аккумулятора с компьютерным управлением
 Зарядка с точным компьютерным управлением обеспечивает оптимальный цикл зарядки аккумулятора. Это увеличивает срок службы батареи и максимизирует ее емкость.
 Предлагаемые соединители
 Печатная плата, сквозное отверстие: Sullins Corp. SFh21-PBPC-D12-ST-BK или PPPC122LFBN-RC
 • Печатная плата, SMT: Sullins Corp. NPPC132KFMS-RC
 • Ленточный кабель, IDC: Sullins Corp. SFh310-PPPC-D12-ID-BK
 Многие совместимые сопряжения доступны от различных производителей.Используйте позолоченный мат, чтобы избежать проблем гальванической коррозии из-за смешанных покрытий.
 Частичная тень – городское применение
 Контроллеры Genasun
 светятся в полутени. Увеличение мощности на 50% за счет усовершенствованного MPPT Genasun часто бывает достаточно, чтобы предотвратить простои системы из-за полутени. Genasun MPPT сохраняет частично затемненные солнечные панели, генерирующие больше энергии, чем любой другой контроллер, от уличных знаков и веток деревьев до кофейных чашек и наклеек, размещаемых пешеходами на панелях.
 Полное управление питанием.
 GV-5-L делает все. Подключите солнечную панель, подключите аккумулятор и подключите нагрузку. GV-5 автоматически максимизирует собранную солнечную энергию. Усовершенствованный алгоритм зарядки аккумулятора продлит срок службы и емкость вашей аккумуляторной системы. Выходная нагрузка будет обеспечивать плавную фильтрованную мощность без дребезга переменного тока, характерного для контроллеров меньшего размера. Этот маленький черный ящик делает все эффективно и последовательно.
 Radio Silence
 Большинство контроллеров заряда солнечных батарей MPPT передают радиочастотный шум от цепи преобразования постоянного / постоянного тока.Нефильтрованные входы и выходы тратят энергию и мешают работе находящейся рядом или подключенной электроники. Genasun работал над устранением радиочастотного излучения из нашей линейки контроллеров заряда. Во время стороннего тестирования на соответствие требованиям FCC инженер-испытатель спросил нас: «Он включен?». Миссия выполнена.
 Нет поклонников. Нет реле.
 Вентиляторы забиваются пылью и грязью. Реле со временем перестают переключаться. В контроллерах Genasun используется передовая электрическая конструкция, в которой эти детали устарели. Благодаря меньшему количеству изнашиваемых движущихся частей контроллеры Genasun выдерживают конкуренцию.
 Plug and Play с расширенной защитой от ошибок
 Мы все делаем ошибки. Люди подключают панели задом наперед. Грызуны пережевывают кабели и вызывают короткое замыкание. Всякое случается. Но не волнуйтесь, мы вас прикрыли. Усовершенствованная встроенная электронная защита мгновенно отключит питание до короткого замыкания. Контроллер автоматически проверит устранение замыкания. Как только он очистится, возобновится нормальная работа.
 MidNite Solar Inc. Электрические компоненты и электронные панели системы возобновляемой энергии


  Обучающие / обучающие видео
 MidNite Solar Operations
 Если вы когда-нибудь задумывались о том, как устроены вещи здесь, в MidNite Solar, посмотрите это часовое видео о том, чем мы занимаемся.
 Заводские операции
 BoB Gudgel
 ОТЗЫВЫ
 Посмотрите, что говорят люди.
 Проверьте это!
 Форумы MidNite
 Посетите наши форумы MidNite Solar. Поговорим о наших новых видео по PowerTime. Как насчет нашего классического локального приложения? Или любой другой из наших популярных продуктов!
 Обсудите их здесь с другими пользователями и нами, включая Райана, Роя Батлера (гуру Resident Wind), Сью и Кайла в качестве модератора. Райан и Рой – профессиональные установщики солнечной и ветровой энергии с более чем 40-летним опытом работы в области альтернативной энергетики.Приятно иметь возможность задать вопросы о продуктах и ​​получить человека, который знает ответы на собственном опыте.
 Посетите форумы MidNite здесь.
 Профиль компании
 MidNite Solar – инновационная производственная компания, которая начала с производства высококачественных и экономичных распределительных коробок переменного и постоянного тока для альтернативной энергетики. Теперь MidNite производит широкий спектр продуктов альтернативной энергетики. Контроллеры заряда серии
 MidNite Classic с отслеживанием точки максимальной мощности (MPPT) – это самые сложные, полнофункциональные контроллеры на рынке, а также единственные контроллеры из списка ETL, предназначенные для работы с солнечными, ветровыми и микрогидроэлектрическими системами.
 MidNite предлагает полную линейку предварительно смонтированных аккумуляторных систем для автономной автономной работы от сети, привязки к сетке на базе аккумуляторных батарей, а также резервных аккумуляторных батарей по переменному току. MidNite использует инверторы энергии SMA, Schneider / Xantrex и Magnum в наших предварительно смонтированных системах, обеспечивая широкий спектр решений для жилых и коммерческих проектов.
 MidNite Solar – крупнейший производитель сумматоров в Северной Америке.
 MidNite предлагает полный спектр устройств защиты от перенапряжения (SPD) наивысшего уровня защиты от молний и скачков напряжения в сети.У них очень конкурентоспособные цены.
 Это лишь некоторые из продуктов MidNite Solar, которые разработаны и произведены на предприятии в Арлингтоне, Вашингтон, и установлены в системах альтернативной энергетики по всему миру!
 Facebook и Twitter
 Вспомогательный персонал MidNite
  ЧАСЫ РАБОТЫ
 Пн чт пт
 –
 6:00 утра
 16:00 (тихоокеанское стандартное время)
 Сб и вс
 –
 Закрыто
 Отдел продаж
 Общие продажи
 360.403.7207 доб. 103
 [email protected]
 Техподдержка
 Общая поддержка
 360.403.7207 доб. 102
 [email protected]
 MidNite Доставка
 Информация о доставке
 360-403-7207 доб.25
 [email protected]
 MidNite Solar Inc.
 Главный офис
 19115 – 62-я авеню, северо-восток
 Арлингтон, Вашингтон 98223
 PH: 360-403-7207
 ФАКС: 360-691-6862
 Щелкните здесь, чтобы получить доступ к нашему онлайн-центру поддержки клиентов.
 Для получения дополнительных сведений о поддержке щелкните здесь.
 Уход Кайла Макколлума
 С большим сожалением сообщаем вам о кончине Кайла Макколлума.Кайл внезапно скончался во вторник, 28 сентября. Он был ценным
 член нашей службы поддержки клиентов здесь, в MidNite. Кайл был сотрудником службы технической поддержки
 лицо, занимающееся проблемами сервера MM2, проблемами собственного компьютера вызывающего абонента
 и обновления прошивки. Он знал, как исправить все проблемы, связанные с ИТ.Кайл имел
 спокойный и успокаивающий голос при оказании помощи звонящим. Это было в его природе от
 15+ лет работы в сфере обслуживания клиентов в различных отраслях. Кайл
 был любим всеми его коллегами и будет очень скучать.
  НОВАЯ линия MidNite Solar  DIY   предлагает контроллеры заряда и инверторы от проверенных
 имя по исключительной цене.Линия DIY поставляется с гарантией, полностью поддерживаемой MidNite и
 как всегда лучшая команда техподдержки в бизнесе. Совместимость практически с любыми
 химический состав батареи и полностью регулируемые уставки делают эту линейку достаточно разнообразной для почти
 любые небольшие жилые солнечные батареи. Инверторы MN3024DIY и MN3548DIY имеют встроенные
 Контроллеры заряда MPPT для простой установки «все в одном».Новая зарядка DIY от MidNite Solar
 Контроллер MNMPPT60DIY имеет ток зарядки 60 А и входное напряжение до 150 В постоянного тока.
 MNMPPT60DIY – мощный и гибкий контроллер заряда, идеально подходящий для любых напряжений 12 В, 24 В,
 или аккумуляторная система 48 В.
 Доступность, надежность и техническая поддержка
 Быстрый телефонный звонок из линии DIY MidNite сделает ваш следующий солнечный проект на одном дыхании!
 BREAKER POSTER
 Мы создали 8.Плакаты размером 5 x 11 и 11 x 17 с изображением всех выключателей MidNite. На плакате указана поляризация выключателя, тип монтажа, цена и многое другое. Щелкните ссылку, чтобы загрузить zip-файл с плакатами.
  Загрузить плакат с выключателем
 ИЗМЕНЕНИЯ В НОМЕРАХ ДЕТАЛЕЙ И ЦЕНАХ
 С Новым годом на нашем сайте было несколько изменений.Теперь мы предлагаем ценообразование на многие из наших самых популярных продуктов. Это позволяет нам продолжать предлагать нашим дистрибьюторам наиболее конкурентоспособные цены. Если у вас есть какие-либо вопросы относительно новых вариантов ценообразования, пожалуйста, свяжитесь с вашим отделом продаж MidNite по адресу [email protected]
 Admin
 СИСТЕМА ПИТАНИЯ ИНВЕРТОРА MIDNITE MNB17
 Инверторные системы MidNite – это инновация, меняющая правила игры, которая произведет революцию в проектировании и установке систем.MNB17 – это самая передовая система инвертора / зарядного устройства на базе аккумуляторов, из когда-либо созданных, и, имея восемь заявленных патентов, MidNite является единственным производителем такой системы. Наши инверторные / зарядные устройства, а также солнечные и ветровые модули MPPT поддерживают горячую замену и доступны в различных конфигурациях напряжения. Узнать больше
 ЗДЕСЬ, МАЛЕНЬКИЙ  Теперь ETL внесен в список UL1741, CSA 22.2 и UL458. Возможно, это единственный контроллер MPPT, указанный для использования на морских судах и RV
. KID – самый универсальный контроллер заряда среднего размера на рынке, идеально подходящий для небольших систем возобновляемой энергии. KID обеспечивает истинное параллельное соединение входов. По мере роста потребностей в электроэнергии добавляйте в массив дополнительные модули и второй KID. Это даст вдвое большую мощность от одного массива.
 Функция HyperVOC KID позволяет использовать до 162 летучих органических соединений. (KID не пострадает от напряжения от 150 до 162 В постоянного тока (это диапазон HyperVOC).Однако KID будет оставаться в режиме ожидания до тех пор, пока напряжение не упадет до 150 В или ниже.)
  Проверьте KID
 БРАТ
 Brat – это просто самый универсальный солнечный контроллер в своем классе.Brat – это точно настроенное солнечное зарядное устройство с ШИМ, способное обеспечить до 30 ампер зарядного тока, с лучшими в своем классе функциями освещения и управления нагрузкой, включая уникальные солнечные часы.
 Защищенный от дождя прямо из коробки, поддерживающий зарядку разряженной батареи и отключение низковольтной нагрузки, BRAT идеально подходит для использования вне помещений, на море, в жилых домах и без присмотра.
  BRAT – Оцените это!
 МИДНАЙТНАЯ КЛАССИКА: САМЫЙ СОВЕРШЕННЫЙ КОНТРОЛЛЕР ЗАРЯДА MPPT
 ДЛЯ СЕВЕРНОЙ АМЕРИКИ
 Классический контроллер заряда MPPT значительно увеличивает гибкость, функции и диапазон, которые в настоящее время имеются у контроллеров MPPT.Classic – единственный контроллер MPPT, который имеет функцию обнаружения дугового разряда, что делает этот контроллер самым безопасным из доступных. Зачем вам нужен какой-либо другой контроллер с Classic 150 в диапазоне до 96 ампер, Classic 200, 79 ампер и Classic 250, 63 ампер?
  Ознакомьтесь с классическим и классическим SL  Сравнительная таблица
  СРАВНЕНИЯ КЛАССИЧЕСКОГО
  Стандартный классический  – Имеет все функции: дуговое замыкание, замыкание на землю, бесплатный веб-мониторинг, графическая панель, солнечные, гидро- и ветровые режимы.
  Classic-SL’s  – Упрощенная версия стандартного Classic-SL без дугового замыкания, только в солнечном режиме, без возможностей Ethernet, включая замыкание на землю. Графическая панель и упрощенное меню.
 …..
  Прочтите оставшуюся часть рассказа.
 ПРОГРАММИРУЙТЕ СВОЙ OUTBACK и CLASSIC, А ТАКЖЕ МОНИТОРИНГ!
 У нас есть программное обеспечение, написанное человеком, не входящим в MidNite Solar.Это в основном позволяет вам программировать ваше снаряжение в глубинке и классику, а также контролировать его. Версия Classic Status 4 Plus теперь включает в себя мониторинг до пяти контроллеров заряда Midnite Classic И мониторинг двух инверторов Conext XW с помощью Conext ComBox. Веб-мониторинг также теперь доступен в Classic Status 4 Plus. Перейдите по ссылке, чтобы получить программное обеспечение или узнать о нем больше.  Получить программное обеспечение
 ЧТО ТАКОЕ ГИПЕРВОК?
 Контроллеры заряда MPPT серии Classic от MidNite имеют функцию HyperVOC, неработающую зону безопасности VOC сверх максимального входного напряжения.
 Читайте об этом здесь.
 Сертификация NABCEP
 ПРОВЕРИТЬ НОВУЮ КЛАССИЧЕСКУЮ ПРОШИВКУ
 ВСТРОЙТЕ ИНСТРУМЕНТ КЛАССИЧЕСКОГО РАЗМЕРА СТРОКИ MIDNITE В СВОЙ ВЕБ-САЙТ
 ИНСТРУМЕНТ ДЛЯ РАЗМЕРА ДЕТЕЙ
 ОТЗЫВЫ
 “Только что нашел время, чтобы попробовать Sizer.ВАУ, очень быстро вводить данные … отлично работает.
 Лучший калибратор струн, который я видел. – Спасибо! Вик ”
 СКАЧАТЬ КАТАЛОГ MIDNITE SOLAR
 1kW Arduino MPPT Solar Charge Controller (ESP32 + WiFi)

  «Создайте 1kW WiFi MPPT Solar Charge Controller, оборудованный телефонным приложением для регистрации данных телеметрии! (Android и IoS) Он совместим с солнечными панелями 80 В, 30 А и всеми химическими аккумуляторами до 50 В.Проект основан на Arduino ESP32 и работает на моей прошивке Fugu MPPT с открытым исходным кодом! Общая стоимость проекта составляет примерно 25 долларов США (с азиатского рынка). Это значительно дешевле, чем покупать готовые MPPT за 200 долларов
  Что такое MPPT и почему он важен для солнечных батарей?
  Отслеживание точки максимальной мощности (MPPT) – это метод, используемый с источниками энергии с переменной мощностью, такими как солнечные панели, для максимального сбора энергии! Контроллер заряда солнечной батареи MPPT является важным устройством для солнечных установок.MPPT – это интеллектуальные преобразователи постоянного тока в постоянный. Они регулируют ток и напряжение для безопасной зарядки аккумуляторов и инверторов питания. Помимо регулирования, MPPT использует умный алгоритм, который отслеживает точку максимальной мощности солнечной панели. Правильное объяснение носит технический характер, но проще всего сформулировать его
  «Использование MPPT для солнечной энергии помогает собрать максимальное количество энергии, которое могут обеспечить ваши солнечные панели»
  Высокоэффективный синхронный понижающий дизайн
  Синхронный понижающий преобразователь MPPT на базе одной из самых плотных и энергоэффективных конструкций.
