Мультиметр что это: все о видах и сферах применения

Мультиметр | это… Что такое Мультиметр?

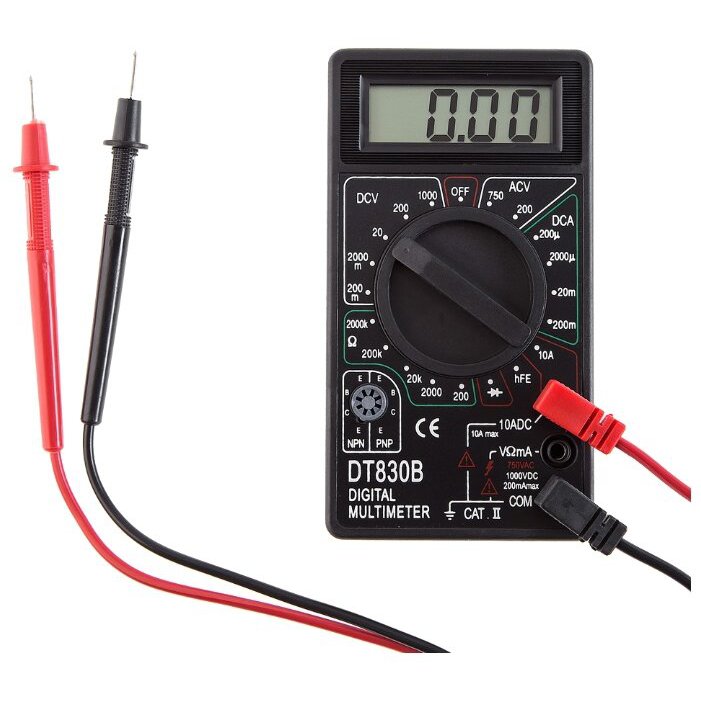

Цифровой мультиметр

Комбинированный прибор «Ц4324»

Мультиметр высокой точности Gossen Metra Hit 23S. Базовая погрешность 0,05 % измеряемой величины + 3 младших разряда

Мультиме́тр (от англ. multimeter, те́стер — от англ. test — испытание, аво́метр — от АмперВольтОмМетр) — комбинированный электроизмерительный прибор, объединяющий в себе несколько функций. В минимальном наборе это вольтметр, амперметр и омметр. Существуют цифровые и аналоговые мультиметры.

Мультиметр может быть как лёгким переносным устройством, используемым для базовых измерений и поиска неисправностей, так и сложным стационарным прибором со множеством возможностей.

Цифровые мультиметры

Наиболее простые цифровые мультиметры имеют разрядность 2,5 цифровых разряда (точность обычно около 10 %). Наиболее распространены приборы с разрядностью 3,5 (точность обычно около 1,0 %). Выпускаются также чуть более дорогие приборы с разрядностью 4,5 (точность обычно около 0,1 %) и существенно более дорогие приборы с разрядностью 5 и выше. Точность последних сильно зависит от диапазона измерения и вида измеряемой величины, поэтому оговаривается отдельно для каждого поддиапазона. В общем случае точность таких приборов может превышать 0,01 %, несмотря на портативное исполнение.

Разрядность цифрового измерительного прибора, например, «3,5» означает, что дисплей прибора показывает 3 полноценных разряда, с диапазоном от 0 до 9, и 1 разряд — с ограниченным диапазоном. Так, прибор типа «3,5 разряда» может, например, давать показания в пределах от 0,000 до 1,999, при выходе измеряемой величины за эти пределы требуется переключение на другой диапазон (ручное или автоматическое).

Типичная погрешность цифровых мультиметров при измерении сопротивлений, постоянного напряжения и тока менее ±(0,2 % +1 единица младшего разряда). При измерении переменного напряжения и тока в диапазоне частот 20 Гц…5 кГц погрешность измерения ±(0,3 %+1 единица младшего разряда). В диапазоне высоких частот до 20 кГц при измерении в диапазоне от 0,1 предела измерения и выше погрешность намного возрастает, до 2,5 % от измеряемой величины, на частоте 50 кГц уже 10 %. С повышением частоты повышается погрешность измерения.

Входное сопротивление цифрового вольтметра до 11 МОм, емкость — 100 пФ, падение напряжения при измерении тока не более 0,2 В. Питание обычно осуществляется от батареи напряжением 9В, потребляемый ток не превышает 2 мА, при измерении постоянных напряжений и токов и 7 мА при измерении сопротивлений и переменных напряжений и токов. Мультиметр обычно работоспособен при разряде батареи до напряжения 7,5 В

Количество разрядов не определяет точность прибора. Точность измерений зависит от точности АЦП, от точности, термо- и временной стабильности применённых радиоэлементов, от качества защиты от внешних наводок, от качества проведённой калибровки.

Типичные диапазоны измерений, например для распространённого мультиметра M832:

• постоянное напряжение: 0..200 мВ, 2 В, 20 В, 200 В, 1000 В
• переменное напряжение: 0..200 В, 750 В
• постоянный ток: 0..2 мА, 20 мА, 200 мА, 10 А (обычно через отдельный вход)
• переменный ток: нет
• сопротивления: 0..200 Ом, 2 кОм, 20 кОм, 200 кОм, 2 МОм.

Аналоговые мультиметры

Аналоговый мультиметр состоит из стрелочного магнитоэлектрического измерительного прибора, набора добавочных резисторов для измерения напряжения и набора шунтов для измерения тока. Измерение сопротивления производится с использованием встроенного или от внешнего источника.

Советские аналоговые мультиметры чаще всего производились под шифром, начинающимся с буквы Ц, из-за чего широко распространилось их неофициальное название «цэшка».

Одним из первых измерительных приборов такого рода был тестер ТТ-1, комбинированный измерительный прибор — один из первых, и первый массово изготовленный промышленностью СССР, портативных измерительных приборов. Прибор ТТ-1 имел огромную значимость для народного хозяйства СССР по причине того что это первый массовый прибор для настройки электрооборудования выпущенный в массовом количестве, в послевоенные годы, в количестве сотен тысяч штук. Например, максимальный пиковый объём выпуска рыбинским приборостроительным заводом до 8000 данных приборов в месяц. Прибор изначально предназначался для армии, однако простая, надежная и удобная конструкция обеспечили популярность прибора во всех сферах народного хозяйства. Даже в настоящее время, несмотря на появление новой элементной базы, концепции измерительных приборов такого класса принципиально не изменились (диапазоны, методы измерения величин, способы переключения электрических цепей, способ работы), что свидетельствует о тщательно продуманной конструкции прибора ТТ-1.

Прибор ТТ-1 стал одним из первых переносных тестеров распространенных в СССР, успех прибора определил делнейшее направление приборов данного типа. На основе тестера ТТ-1 были созданы десятки подобных приборов, и получившие распространение, например в учебных заведениях СССР. Приборы созданные на основе ТТ-1 это, например, ТТ-2, «Школьный», АВО-63 и многие другие.

В последующих приборах устранили недостатки прибора ТТ-1, повысили удобство и надежность работы, в более новых приборах данного класса, таких как: ТТ-2, ТТ-3 и ТЛ-4, «Школьный», ТЛ-4М, Ц20, Ц52, Ц57, Ц434, Ц435, Ц4311, Ц4313, Ц4324, Ц4328, Ц4341, Ц43101, Ц4352, Ф4313, АВО-5, АВО-5М1, АВО-63.

Модернизация касалась например материала и формы корпуса, металл, или более легкий карболит. Факта наличия или отсутствие переключателя рода измерения (разработчик повышая надежность работы, жертвует усложнением коммутации при переходе с одного режима измерения на другой режим). Выбор типа переключателя, например, ламельно-контроллерного типа вместо галетного (который в ТТ-1 был слабым местом). В последующих приборах отказались от купроксного выпрямитея в пользу германиевых диодов типа Д2Б. Расширили пределы измерения напряжения до 1000 В, добавляли нижний предел от 0-2 В, 0-0,2 мА с целью повышения точности измерения.

Технические характеристики, возможности измерения первых аналоговых приборов, выпускаемых серийно в 1952 году были скромными, для сравнения приведем параметры тестера ТТ-1:

• Постоянное напряжение, переменное напряжение в следующих диапазонах: от 0,2В (одно деление шкалы) до 0-10; 0-50; 0-200; 0-1000 В.
• Постоянный ток в диапазонах: от 4 мкА (одно деление шкалы) до 0-0.2; 0-1; 0-5; 0-20; 0-100 и 0-500 мА.
• сопротивления: в пределах от 1 Ома до 2 МОм.^[2]

При этом сопротивление прибора при измерении постоянного напряжения 5 кОм/вольт максимального значения выбранного диапазона, для переменного напряжения 3,3 кОм/вольт.

Отсчет производится непосредственно по шкале. Погрешность измерения составляет:

• ±3 % от номинального значения шкал постоянного тока
• ±5 % от максимального значения шкал переменного тока
• ±10 % от величины измеряемого сопротивления.

Основные режимы измерений

• ACV (англ.  alternating current voltage — напряжение переменного тока) — измерение переменного напряжения.
• DCV (англ. direct current voltage — напряжение постоянного тока) — измерение постоянного напряжения.
• DCA (англ. direct current amperage — сила тока постоянного тока) — измерение постоянного тока.
• Ω — измерение электрического сопротивления.

Дополнительные функции

В некоторых мультиметрах доступны также функции:

• Прозво́нка — измерение электрического сопротивления со звуковой (иногда и световой) сигнализацией низкого сопротивления цепи (обычно менее 50 Ом).
• Генерация тестового сигнала простейшей формы (гармонической или импульсной) — как своеобразный вариант прозвонки.
• Тест диодов — проверка целостности полупроводниковых диодов и нахождение их «прямого напряжения».
• Тест транзисторов — проверка полупроводниковых транзисторов и, как правило, нахождение их h_21э (например, тестеры ТЛ-4М, Ц-4341).
• Измерение электрической ёмкости (Ц-4341).
• Измерение индуктивности (редко).
• Измерение температуры, с применением внешнего датчика (как правило, термопара К-типа).
• Измерение частоты гармонического сигнала.
• Измерение большого сопротивления (обычно до сотен МОм; требуется дополнительное питание)
• Измерение большой силы тока (с использованием подключаемых/встроенных токовых клещей)

И служебные:

• Автоотключение питания
• Подсветка дисплея
• Фиксирование результатов измерений (отображаемое значение и/или максимальное)
• Автоматическое определение пределов
• Индикация разряда батарейки
• Индикация перегрузки
• Режим относительных измерений
• Запись и хранение результатов измерений

Примечания

1. ↑ Теоретические основы электротехники и электроники
2. ↑ Информационный портал MSEVM

Литература

• Бензарь В. К. Словарь-справочник по электротехнике, промышленной электронике и автоматике. — 2-е изд., пер. и доп. — Мн.: Вышэйшая школа, 1985. — С. 7. — 176 с.

Ссылки

• Фотографии старых советских авометров
• страница прибора на сайте компании «Принцип»
• Сайт «Старое радио»
• Краткое описание
• Форум сайта «О радиоприёмниках», в статье подробное описание множества аналогичных приборов
• Общество друзей лампового радио
• Экспонаты музея радиостанции RZ3AXG

что это, особенности и виды

1. Главная
2. Статьи
3. Общие
4. Мультиметр: что это, особенности и виды

← Пред. статьяНадувной бассейн: что это, особенностиНадувной бассейн – небольшая по площади и высоте круглая или овальная площадка для купания, конструктивно представляющая собой полую камеру из ПВХ, которую можно накачать воздухом, после чего ей придается заполняемая водой объемная форма, состоящая из дна, стенок и верхнего кольца. ..

29.04.2022Автор: Прораб

Просмотров: 31

След. статья →Краскопульт: что это, основные виды, как выбратьКраскопульт — устройство для нанесения жидких материалов на поверхность при помощи распыления. Жидкость выходит из сопла в виде мелкодисперсной пыли, которая покрывает всё ровным и тонким слоем, что снижает риск потёков и уменьшает расход…

Рейтинг: 5,001 голос

1. 1. Что это такое?
2. 2. Комплектация
3. 3. Виды
4. 4. Техника безопасности при использовании прибора
5. Случайные статьи

Связанные разделы каталога: Мультиметры цифровые

Что это такое?

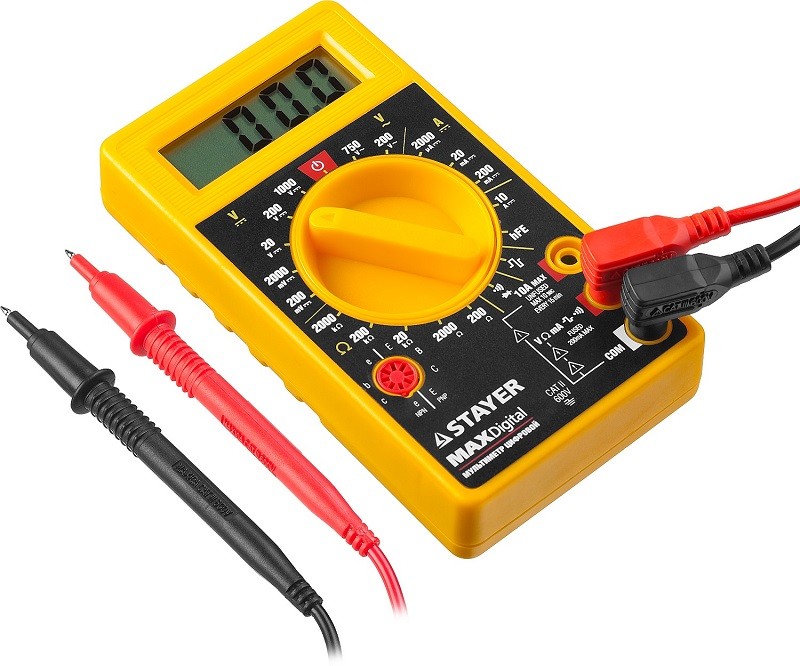

Мультиметр (перейти к товарам) — измерительный прибор, который используется для определения напряжения и силы тока. Его также применяют для прозвонки проводков, измерения сопротивления, параметров транзисторов и диодов. И в быту, и тем более в профессиональной деятельности это незаменимое устройство, которое сильно облегчает жизнь.

Внешний вид прибора зависит от его разновидности, но чаще всего в центре располагается переключатель с разделами:

• постоянное V- и переменное V~ напряжение;
• постоянный А и переменный А~ ток;
• сопротивление Ω;
• некоторые параметры радиодеталей.

Также у мультиметра имеются отверстия для щупов, кнопка включения/выключения и экран, на котором отображаются измеренные значения.

Комплектация

В комплект обычно входит мультиметр и два щупа, один чёрного цвета, второй — красного. Для питания, как правило, используются батарейки Крона на 9 В, но здесь возможны вариации в зависимости от вида и производителя оборудования. Обязательно проверяйте, идут ли батарейки (перейти к товарам) в комплекте.

Перед использованием щупы необходимо подключить к прибору — причём сделать это правильно:

• чёрный подключается к выходу, который подписан как com;
• красный подключается к выходу VωmA, если требуется замерить напряжение, сопротивление или силу тока до 200 мА;
• красный подключается к выходу 10 ADC, если требуется измерить величину тока свыше 200 мА.

Эти требования нужно соблюдать, поскольку в противном случае велик риск сгорания предохранителя.

Виды

Представленные на рынке устройства делятся на две большие категории — аналоговые, или стрелочные, и цифровые. Хотя многие электрики предпочитают классический вариант, для бытового использования он может быть непрост: нужно уметь «читать» показания и правильно держать мультиметр, чтобы избежать смещения стрелки.

Цифровым сейчас отдаётся предпочтение, особенно для домашней мастерской или для начинающих радиолюбителей. Некоторые модели сложные и дорогие, но для большинства подойдёт стандартный вариант, характеристики и комплектация которого были описаны выше.

Техника безопасности при использовании прибора

Мультиметр — прибор, созданный для работы с током, поэтому он по умолчанию имеет степень защиты по классу IP и защищён от поражения электричеством. Дополнительно цифровые устройства защищаются от возможных скачков напряжения, их изоляция, как правило, лучше, чем у стрелочных «аналоговых» приборов. Также они нередко имеют встроенный предохранитель от неаккуратного обращения.

Несколько осторожнее нужно работать с аналоговым прибором — например, не применять его в сети с напряжением выше 220 В, внимательно следить за корректностью подключения, в том числе щупов. У всех видов мультиметров достаточно плавкий предохранитель, который перегорает при систематическом неверном подключении проводов.

Из строя чаще всего первыми выходят обмотка измерительной головки или токопроводящая пружинка — в такой ситуации дешевле бывает приобрести новый прибор.

Фитинг: что это, виды

Фитинги — соединительные детали, необходимые для организации водопровода. Их ставят в местах стыков, поворотов, переходов и разветвлений. Для каждого вида труб — стальных, медных, пластиковых и т. д. — существуют наиболее подходящие фитинги, и грамотно подобрать их важно: от этого зависит бесперебойность и безаварийность водопровода в доме…

Сравнительные характеристики ламп освещения

Сравнение характеристик ламп накаливания, люминисцентных, галогенных, светодиодных и металлогалогенных.

Тротуарная плитка: что это, виды

Тротуарная плитка — это дорожное покрытие, которое состоит из отдельных уложенных определённым порядком плиток. Аналог брусчатки, изготавливаемый преимущественно из бетона с различными присадками, которые делают материал прочнее, надёжнее и устойчивее к особенностям российского климата…

Обогреватель электрический: что это, виды, как выбрать

Электрический обогреватель — оборудование, предназначенное для отопления помещения с использованием электроэнергии в качестве источника нагрева​…

Что такое цифровой мультиметр?

• Для чего используются цифровые мультиметры?
• Типы цифровых мультиметров
• Как выбрать цифровой мультиметр
• Как пользоваться цифровым мультиметром
• Ресурсы цифрового мультиметра

Цифровой мультиметр, или цифровой мультиметр, измеряет и проверяет несколько электрических сигналов, включая напряжение, ток и сопротивление. Это повседневный диагностический инструмент, используемый техниками и инженерами-электриками, сочетающий в себе функции вольтметра, амперметра и омметра. Цифровой мультиметр обычно включает в себя щупы, зажимы или провода, которые вставляются во входы на приборе, а затем подключаются к тестируемому устройству для выполнения измерения.

Для чего используются цифровые мультиметры?

Цифровой мультиметр в основном используется для проверки одного из трех факторов закона Ома: напряжения (вольт), силы тока (ампер) и сопротивления (ом). Это простое уравнение, приведенное ниже, обычно используется инженерами-электриками во время диагностических испытаний.

В = I x R

В = напряжение

I = ток

R = сопротивление

Инженеры в лаборатории и в полевых условиях также используют цифровые мультиметры для проверки состояния системы или цепи в целях безопасности. Например, напряжение свыше 42 В или ток свыше 10 мА могут вызывать болезненные удары током, а в некоторых случаях даже летальный исход. Сопротивления также рассчитаны на определенную мощность (ватты) и могут нагреваться при работе с более высокими токами и напряжениями. Цифровые мультиметры, по сути, помогают инженерам убедиться, что тестируемое устройство безопасно для работы.

Типы цифровых мультиметров

Цифровой мультиметр общего назначения

Часто используемые любителями, эти цифровые мультиметры измеряют напряжение, сопротивление, непрерывность и ток для устранения неполадок в простых цепях. Они не обеспечивают высокой степени точности — только общее представление о том, что работает. Простота является ключевым моментом, а показания надежны.

Ручной цифровой мультиметр

Ручной цифровой мультиметр	Используется	Используется до	Форм-фактор	Обзор
	Электрики, электрики и специалисты по ОВиК	Проведите измерения и устраните неполадки потенциально опасной системы в полевых условиях.	Портативный	следует использовать, когда требуется мобильность.

Портативные цифровые мультиметры, также известные как цифровые вольтметры, используются электриками, подрядчиками по электротехнике и специалистами по ОВКВ для проведения измерений и устранения неполадок в потенциально опасных системах в полевых условиях. Ручные цифровые мультиметры следует использовать, когда требуется мобильность.

Усовершенствованный цифровой мультиметр

Эти приборы, также известные как настольные цифровые мультиметры или коммерческие цифровые мультиметры, используются инженерами-электриками и электронщиками для выполнения более сложных измерений и получения уверенности в своих конструкциях. Эти приборы чрезвычайно точны и обладают множеством расширенных функций, включая возможность программирования автоматизации, замедления или ускорения измерений для наблюдения за низкоуровневым или переходным поведением сигнала, а также взаимодействие с другими приборами.

Компактный цифровой мультиметр

Эти многоканальные мультиметры используются в производстве, когда необходимы точные измерения, но пространство для оборудования ограничено. Они встраивают карты с переключателями и мультиплексорами, чтобы «втиснуть» десятки или даже сотни каналов в один мейнфрейм.

Цифровой мультиметр в сравнении с осциллографом

Цифровой мультиметр позволяет считывать напряжение в любой момент времени, но осциллографы показывают, как напряжение изменяется во времени, графически отображая форму волны. Осциллографы часто используются вместо цифровых мультиметров при поиске и устранении неисправностей в более сложных цепях.

Как выбрать цифровой мультиметр

Когда дело доходит до выбора правильного цифрового мультиметра для вашего приложения, необходимо учитывать ряд соображений, начиная с того, где вы будете его использовать. Вы также захотите оценить точность, скорость и количество каналов, необходимых для того, чтобы инструмент соответствовал требованиям вашей работы.

Как найти лучший цифровой мультиметр для ваших нужд

• Не сломайте банк: DMM6500, серии 2100, серии 2110
• Самое точное показание: DMM7510, 2002 Performance DMM
• Потребность в скорости: DMM6500, DAQ6510, DMM7510
• Дайте мне больше каналов: DAQ6510, DAQ2750, 3700A
• Я хочу все это: DMM7512

Как пользоваться цифровым мультиметром

Цифровой мультиметр очень легко настроить и использовать для проведения тестов в лаборатории. Просто выполните шесть шагов ниже, чтобы настроить цифровой мультиметр и начать измерение тестируемого устройства (ИУ).

1. Осмотрите цифровой мультиметр и тестируемое устройство на наличие признаков физического повреждения.

2. Вставьте соответствующие датчики во входы цифрового мультиметра (для простоты использования датчики и входы обычно имеют цветовую маркировку).

3. Установите цифровой мультиметр в режим сопротивления, напряжения или тока в зависимости от того, что вы измеряете.

4. Проверьте правильность работы цифрового мультиметра с известным источником напряжения.

5. Поднесите кончики щупов или зажимов к положительным и отрицательным клеммам тестируемого устройства, чтобы выполнить измерения.

6. Во время работы следите за предупреждениями по безопасности на экране цифрового мультиметра.

Примечание. Приведенные выше шаги охватывают основы использования цифрового мультиметра, но инженерам всегда следует обращаться к руководству по эксплуатации для конкретной модели, прежде чем приступать к работе с цифровым мультиметром, чтобы обеспечить безопасность и точность измерений.

Ресурсы цифровых мультиметров

Готовы поднять свои знания в области цифровых мультиметров на новый уровень? Узнайте больше о цифровых мультиметрах и о том, как их использовать, в учебном центре Tektronix, где вы можете найти эти и многие другие ресурсы:

• Руководство по выбору цифрового мультиметра
• Образовательный центр IDEAS Hub University Temple
• Пять основных вопросов пользователей цифровых мультиметров (и наши ответы)
• Возвращение к основам электрических измерений

Если вы подумываете о покупке усовершенствованного цифрового мультиметра, просмотрите нашу сравнительную таблицу цифровых мультиметров, просмотрите нашу коллекцию цифровых мультиметров или запросите демонстрацию продукта.

Как пользоваться мультиметром

К

Джеймс Фицджеральд

Джеймс Фитцджеральд

Джеймс Фицджеральд — эксперт по благоустройству дома и писатель с более чем десятилетним практическим опытом в области нового строительства, реконструкции, плотницких работ, покраски, сантехники и ландшафтного дизайна. Он боролся с огромными деревьями как альпинист и оператор подъемника. Джеймс писал для сайтов Bob Villa Family Handyman и HomeServe, а также владеет услугами разнорабочих.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 11.10.22

Рассмотрено

Ларри Кэмпбелл

Рассмотрено Ларри Кэмпбелл

Ларри Кэмпбелл — подрядчик-электрик с 36-летним опытом работы в области электропроводки в жилых и коммерческих помещениях. Он работал техником-электронщиком, а затем инженером в IBM Corp. , является членом Наблюдательного совета Spruce Home Improvement Review Board.

Узнайте больше о The Spruce’s Наблюдательный совет

Факт проверен

Сара Скотт

Факт проверен Сара Скотт

Сара Скотт — специалист по проверке фактов и исследователь, работавшая в сфере индивидуального строительства в сфере продаж, маркетинга и дизайна.

Узнайте больше о The Spruce’s Редакционный процесс

Ель / Адриен Лего

Мультиметры являются бесценным инструментом для поиска и устранения неисправностей широкого спектра электрических компонентов. Возможных приложений много, но они обычно используются для тестирования:

• Розетки
• Шнуры питания
• Бытовая техника
• Бытовая электроника
• Электрические системы транспортных средств

Что такое мультиметр?

Мультиметр — это измерительное устройство, используемое для измерения нескольких электрических величин. Мультиметры могут измерять напряжение, ток, сопротивление и (иногда) проверять непрерывность.

Впечатляющая универсальность мультиметра обусловлена ​​его способностью измерять три основные единицы электричества, в том числе:

• Напряжение: Мультиметры могут измерять два вида напряжения: переменный ток (AC) и постоянный ток (DC). Переменный ток — это напряжение, используемое в электропроводке вашего дома, в то время как постоянный ток используется в основном в транспортных средствах, жилых солнечных системах и бытовой электронике. Напряжение измеряется в вольтах.
• Сопротивление: Сопротивление — это сопротивление протеканию тока по цепи, измеряется в Омах.
• Ток:  В общем случае ток — это количество электричества, протекающего по цепи, и измеряется в амперах. Количество ампер, протекающих через цепь, представляет собой разницу между приложенным напряжением и присутствующим сопротивлением. Миллиампер (1/1000 ампера) — наиболее распространенная единица измерения ампер с помощью мультиметра.

В дополнение к проверке этих трех функций некоторые мультиметры проверяют непрерывность или отсутствие сопротивления в цепи. Не все мультиметры имеют специальные функции непрерывности, но те, которые издают звуковой сигнал при наличии непрерывности. Если этот параметр отсутствует, вместо него можно использовать проверку сопротивления.

Наконец, есть два разных типа мультиметров: аналоговые и цифровые. Основное различие между ними заключается в их дисплее. Аналоговые мультиметры отображают свои измерения с помощью стрелки, которая перемещается по прогрессивной шкале. Цифровые мультиметры имеют ЖК-экран, на котором результаты измерений отображаются четырьмя или пятью цифрами. Еще одно отличие состоит в том, что аналоговые мультиметры обычно не имеют функции непрерывности, хотя некоторые из них это делают.

Детали мультиметра

• Дисплей: Окно, в котором отображаются электрические измерения.
• Ручка выбора: Круглая шкала, позволяющая выбрать тип измеряемой электрической единицы. Вы можете переключаться между напряжением переменного тока (V с волнистой линией сбоку или над ним), напряжением постоянного тока (DC-) и сопротивлением (Ом), амперами (А) и миллиамперами (мА). Непрерывность обозначается символом диода (треугольник с линией справа) и/или символом звуковой волны на ручке выбора.
• Зонды: красный и черный провода, используемые для физического тестирования электрических компонентов. Каждый из них оснащен заостренным металлическим наконечником на одном конце и банановой заглушкой на другом. Металлический наконечник используется для проверки тестируемого компонента, а штекер типа «банан» подключается к одному из портов мультиметра. Хотя реальной разницы между двумя щупами нет, черный провод часто используется для проверки заземления и нейтральных (или общих) клемм, а красный провод обычно используется для горячих клемм. При проверке сопротивления и непрерывности не имеет значения, какой щуп и где используется.
• Порты: Большинство мультиметров оснащены тремя портами: COM (или «-»), mAVΩ и 10A. COM расшифровывается как «общий» и это то, к чему обычно подключается черный щуп. Порт мАОм — это место, куда подключается красный щуп для измерения напряжения, сопротивления и тока. Порт 10A — это специальный порт, который используется при измерении токов более 200 мА. Некоторые мультиметры имеют четыре порта, которые разделяют функции настройки мАОм на две части: одна настройка МОм для напряжения и сопротивления и настройка мкА для тока.

Вопросы безопасности

При использовании мультиметра для проверки электричества под напряжением важно соблюдать определенные меры предосторожности, чтобы избежать любого риска поражения электрическим током, поскольку могут произойти несчастные случаи. К ним относятся:

• Ношение изолированных перчаток
• Не использовать мультиметр с оборванными или изношенными проводами на щупах
• Не проводить какие-либо электрические испытания во влажных условиях
• Не соприкасаться кончиками щупов друг с другом во время тестирования

Как пользоваться мультиметром

1. Измерение напряжения

   Поверните ручку выбора на переменное или постоянное напряжение, в зависимости от того, что вы тестируете. Поместите черный щуп на отрицательную клемму тестируемого компонента, а красный щуп на положительную клемму.

   В качестве примера предположим, что вы тестируете стандартную трехконтактную электрическую розетку в доме в США. Поверните ручку выбора на переменное напряжение и убедитесь, что датчики подключены к соответствующему порту. Поместите черный щуп в щель в верхнем левом углу выхода (нейтральный), а красный щуп в правый верхний паз (горячий). Если измерение не показывает около 120 вольт, вероятно, виновата проблема с проводкой. Еще одним признаком проблемы с проводкой является размещение черного щупа в U-образной прорези в нижней части розетки (земля), красного штыря в нейтральную прорезь, а результат измерения больше 0.

   Вы также можете проверить заземление розетки, вставив черный штырь в нижний слот, а красный щуп в горячий слот. Измерение должно быть примерно 120 вольт, иначе розетка имеет плохое заземление.

   Ель / Адриен Лего

2. Проверить непрерывность

   Если ваш мультиметр имеет специальную настройку непрерывности, поверните ручку выбора в положение непрерывности. Убедитесь, что измеритель и датчики работают, коснувшись кончиков датчиков вместе. Измеритель должен подавать звуковой сигнал, если он работает правильно.

   Обычно проверка непрерывности используется для проверки функциональности шнура питания. Начните с прикосновения одним из щупов мультиметра к одному из штырей на вилочной стороне шнура питания. Вставьте другой щуп в соответствующий слот на охватывающем конце шнура. Мультиметр издаст звуковой сигнал, если есть непрерывность. Повторите этот процесс с оставшимися вилками и розетками. Если ни с одной стороны не было звукового сигнала, шнур питания необходимо заменить.

   Затем прикоснитесь одним из щупов к одному из штырьков на вилочном конце шнура, а другим щупом — к другому вилочному штырю на том же конце. Если глюкометр издает звуковой сигнал, это указывает на короткое замыкание и необходимость замены шнура.

   Если в вашем измерителе нет настройки непрерывности, вместо этого вы можете проверить сопротивление. Поверните ручку выбора в положение Ω и выполните ту же процедуру, что описана выше. Единственная разница в том, что вы ищете значение от 0 до 1 на дисплее, а не слушаете звуковой сигнал. Если показание равно 1 или OL (разомкнутый контур), в цепи отсутствует целостность, и шнур следует заменить.

   Наконечник

   Ваше значение сопротивления должно быть очень близко к 0, если вы измеряете от штыревого конца к розеточному концу для каждой из линий (горячая, нейтральная и земля).

   Ель / Адриен Лего

3. Измерение сопротивления

   Помимо проверки непрерывности, измерение сопротивления обычно используется при проверке резисторов электрических компонентов (например, в динамике).

   При проверке резистора определите значение сопротивления резистора. Это можно найти либо на самом резисторе, либо в руководстве пользователя тестируемого компонента. Поверните ручку выбора в положение Ω и поместите каждый щуп мультиметра на один из выводов резистора. Если резистор работает правильно, значение сопротивления на дисплее измерителя должно совпадать с номиналом резистора. В противном случае резистор неисправен и его необходимо заменить.

   Ель / Адриен Лего

4. Измерение силы тока

   Одной из наиболее распространенных причин для измерения силы тока является диагностика проблем с электрикой автомобиля. Например, паразитная тяга на аккумуляторе.

   Что такое паразитическая ничья?

   Термин «паразитная тяга», также называемый «сливом», используется для описания электрического компонента, который потребляет электроэнергию, даже когда автомобиль выключен. Это может привести к низкому напряжению аккумулятора, что приведет к постоянно разряженному аккумулятору и проблемам с запуском автомобиля.

   Чтобы диагностировать это, отсоедините кабель аккумулятора от отрицательного вывода аккумулятора (обозначен «-» и обычно имеет черный цвет). Подключите красный щуп к порту мультиметра на 10 А и поверните ручку выбора на настройку усилителя.
