Содержание

Как пользоваться мультиметром - Основы электроники

Если вы задались вопросом «Как пользоваться мультиметром?», то вы по крайней мере уже знаете, что такое электрический ток и напряжение. Если нет, то предлагаю ознакомиться с первыми главами моего учебника по электронике.

Итак, что такое мультиметр?

Мультиметр - это универсальный комбинированный измерительный прибор, который сочетает в себе функции нескольких измерительных приборов, то есть может измерять целый диапазон электрических величин.

Самый малый набор функций мультиметра - это измерение величины напряжения, тока и сопротивления. Однако современные производители на этом не останавливаются, а добавляют в набор функций, такие, как измерение емкости конденсаторов, частоты тока, прозвонка диодов (измерение падения напряжения на p-n переходе), звуковой пробник, измерение температуры, измерение некоторых параметров транзисторов, встроенный низкочастотный генератор и многое другое. При таком наборе функций современного мультиметра действительно встает вопрос как же все-таки им пользоваться?

Кроме того мультиметры бывают цифровые и аналоговые. Не будем углубляться в дебри, скажу только, что внешне отличаются они по приборам для отображения измеряемых величин. В аналоговом мультиметре он стрелочный, в цифровом в виде семисегментного индикатора. Однако мы привыкли понимать под словом мультиметр все-таки цифровой мультиметр. Поэтому в этой статье я расскажу как пользоваться именно цифровым мультиметром.

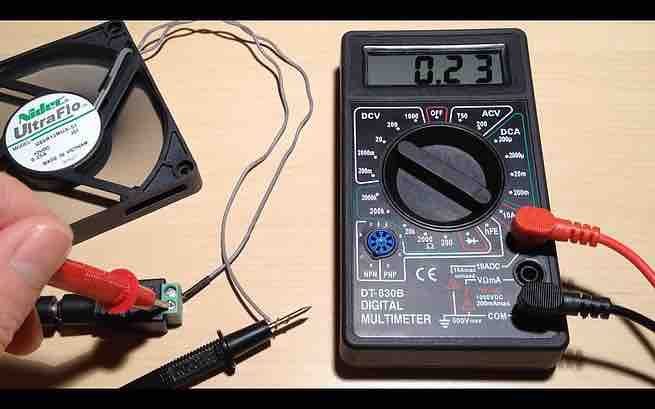

Для примера возьмем широко распространенные мультиметры серии М-830 или DT-830. В этой серии несколько модификации, их маркировка отличается последней цифрой, а также набором функций заложенных в данный прибор.

Обзор мультиметров этой линейки я планирую провести в одном из следующих выпусков журнала, поэтому не забывайте подписаться на новые выпуски журнала в конце статьи. Описывать, как работать с мультиметром я буду на примере прибора М-831.

Основные функции цифрового мультиметра М-831 и назначения органов управления прибором

Рассмотрим внимательно внешнюю панель мультиметра. Здесь мы видим в верхней части семисегментный жидкокристаллический индикатор, на котором и будут отображаться измеряемые нами величины.

Далее, можно сказать по центру прибора, расположен переключатель величин и пределов измерения.

Рассмотрим подробнее все обозначения, которые нанесены по кругу, тем самым разберем режимы работы мультиметра.

1- выключение мультиметра.

2 - режим измерения значений переменного напряжения, имеет два диапазона измерений 200 и 600 вольт.

В других моделях мультиметров может применяться обозначение ACV - AC Voltage - (анг. Alternating Current Voltage) - переменное напряжение

3 -режим измерения значений постоянного тока в следующих диапазонах: 200 мкА, 2000 мкА, 20 мА, 200 мА.

В других моделях мультиметров может применяться обозначение DCA - (анг. Direct Current Amperage) - постоянный ток.

4 -режим измерения больших значений постоянного тока до 10 ампер.

5 - звуковая прозвонка проводов, звуковой сигнал включается при сопротивлении прозванимаего участка менее 50 Ом.

6 - проверка исправности диодов, показывает падение напряжения на p-n переходе диода.

7 - режим измерения значений сопротивления, имеет пять диапазонов: 200 Ом, 2000 Ом, 20 кОм, 200 кОм, 2000 кОм.

8 -режим измерения значений постоянного напряжения, имеет пять диапазонов 200 мВ, 2000 мВ, 20 В, 200 В и 600 В.

В других моделях мультиметров может применяться обозначение DCV - DC Voltage - (анг. Direct Current Voltage) - постоянное напряжение.

В нижнем правом углу лицевой панели мультиметра имеется три гнезда, для подключения входящих в комплект шнуров со щупами.

Тут все просто:

- нижнее гнездо для общего (минусового) провода во всех режимах и на всех диапазонах;

- среднее гнездо для плюсового провода во всех режимах и на всех диапазонах кроме режима измерения тока до 10 А;

- верхнее гнездо для плюсового провода в режиме измерения тока до 10 А.

Будьте внимательны, при измерении тока больше 200 мА плюсовой провод подключать только в верхнее гнездо!

Мультиметр питается от 9-вольтовой батарейки типа «Крона» или согласно типоразмеру - 6F22.

Внутри, под задней крышкой мультиметра имеется предохранитель, обычно на 250 мА, который защищает прибор в режиме измерения тока на пределах до 200 мА.

Измерение мультиметром электрических величин

Итак, настало время узнать, как пользоваться мультиметром. Будем учиться измерять электрические величины на примере все того же мультиметра М-831. Еще раз напомню, что с помощью данного мультиметра можно измерить постоянное и переменное напряжение до 600 вольт, значения только постоянного тока до 10 ампер и значения электрического (активного) сопротивления до 2 мегаом.

Напомню, что для измерения напряжения на элементе (участке) электрической цепи прибор включается параллельно этому элементу (или участку цепи).

Для измерения тока в цепи прибор включается в разрыв измеряемой цепи (то есть последовательно с элементами цепи).

Как пользоваться мультиметром при измерении постоянного напряжения.

Теперь давайте я подробно, пошагово расскажу, как измерить постоянное напряжение нашим мультиметром.

Первое, что необходимо сделать, это выбрать род измеряемого напряжения и предел измерения. Для измерения постоянного напряжение мультиметр имеет целый диапазон значений постоянного напряжения, которые устанавливаются с помощью переключателя пределов.

Для установки предела измерения сначала определим приблизительно, какое значение напряжения мы хотим измерить. Тут надо действовать по обстановки, если измеряете, напряжение элементов питания (батареек, аккумуляторов), то ищите надписи на элементах, если измеряете, напряжение в различных электрических схемах, то думаю раз уж туда «полезли», значит, вы и так знаете, как пользоваться мултиметром!

Допустим нам необходимо измерить постоянное напряжение на аккумуляторе от какого-то электронного устройства (я возьму аккумулятор видеокамеры).

1. Изучаем внимательно надписи на аккумуляторе, видим, что напряжение АКБ равно 7,4 вольта.

2. Устанавливаем предел измерения больше этого напряжения, но желательно близкий к этому значению, тогда измерения будут точнее.

Для нашего примера предел измерения 20 вольт.

Все же при измерении напряжения, например в схемах, советую ставить предел больше напряжению питания схемы, дабы не привести прибор к выходу из строя.

3. Подключаем мультиметр к клеммам аккумулятора (или параллельно тому участку, где вы проводите измерение напряжения).

- щуп черного цвета один конец к гнезду COM мультиметра, другой к минусу измеряемого источника напряжения;

- щуп красного цвета к гнезду VΩmA и к плюсу измеряемого источника напряжения.

4. Снимаем значение постоянного напряжения с ЖК-индикатора.

Примечание: если вам не известно примерная величина измеряемого значения напряжения, то измерение необходимо начинать с установки самого большого предела, то есть для М-831 – 600 вольт, и последовательно приближаться к пределу наиболее близкому к измеряемому значению напряжения.

Как пользоваться мультиметром при измерении переменного напряжения.

Измерение переменного напряжения производится по такому же принципу, что и измерение постоянного напряжения.

Переключите прибор в режим измерения переменного напряжения, выбрав соответствующий предел измерения переменного напряжения.

Далее подключите щупы к источнику переменного напряжения и снимите показания с индикатора.

Как пользоваться мультиметром при измерении постоянного тока.

Напомню, что приборы 830-ой серии измеряют только значения постоянного тока, поэтому если вам необходимо измерить ток в цепи переменного тока, то ищите другой прибор.

Мультиметр для измерения тока подключается в разрыв измеряемой цепи.

Опять же, необходимо определиться с максимально возможным значением тока в измеряемой цепи.

Если значения тока будут меньше 200 мА, то выбираем соответствующий предел измерения, красный щуп подключаем к гнезду VΩmA и включаем мультиметр в разрыв цепи.

Для измерения тока в диапазоне 200 мА-10 А, красный щуп подключать в гнездо 10А.

Желательно мультиметр в режиме измерения тока подключать в цепь при снятом напряжении в цепи, причем на пределе 10А это является обязательной операции, так как при больших токах это совсем не безопасно.

И последний нюанс: в характеристиках приборов некоторых производителей не рекомендуется включать мультиметр для измерения тока на пределе 10 А более 15 секунд.

Как пользоваться мультиметром при измерении сопротивления.

Для измерения сопротивления с помощью мультиметра, последний необходимо переключить в один из пяти пределов измерения сопротивления.

Причем правила выбора предела измерения следующие:

1. Если вам заранее известно значение измеряемого сопротивления (например, в случае проверки резистора на предмет «исправен» или «неисправен»), то предел измерения выбирается больше значения измеряемого сопротивления, но как можно ближе к нему.

Только в этом случае вы сведете к минимуму погрешность измерения сопротивления.

2. Если вам заранее не изсестно значение измеряемого сопротивления, то необходимо установить максимальный предел измерения (для М-831 это 2000 кОм) и изменяя пределы последовательно приближаться к измеряемому значению сопротивления.

Примечание: если на экране мультиметра отображается «1», то значение измеряемого сопротивления больше установленного предела измерения, в этом случае необходимо переключить предел в сторону его увеличения.

Для измерения сопротивления просто подключите щупы прибора к элементу, сопротивление которого вы хотите измерить и снимите показания с индикатора прибора.

Посмотрите это видео и узнаете не только как измерять ток, напряжение и сопротивление, но и как прозванивать провода и проверять исправность диодов с помощью мультиметра!



Как пользоваться мультиметром, простая инструкция

Что такое мультиметр? Это прибор, с помощью которого можно без всякого труда определить величину напряжения и силу тока, сопротивление проводников, узнать параметры диодов и транзисторов, можно провести прозвонку проводов.

То есть, аппарат на самом деле нужный даже в быту. Поэтому вопрос, как пользоваться мультиметром, звучит сегодня достаточно часто.

Классификация

В настоящее время все мультиметры (тестеры) делятся на два вида: стрелочный мультиметр, он же аналоговый, и цифровой. Стрелочным мультиметром электрики пользуются давно, но работать с мультиметром этого типа сложно.

  • Непросто разобраться в нескольких шкалах.
  • Необходимо удерживать сам прибор в определенном положении, чтобы стрелка по шкале не «гуляла».


Поэтому все больше мастеров свое предпочтение отдают цифровым, а не аналоговым мультиметрам. Поэтому рассмотрен будет именно он. Необходимо отметить, что современный рынок предлагает широкий модельный ряд мультиметров, в котором есть практически любые предложения. Но нужно заметить, что существует определенная пропорциональность, в которой соотношении цены и функциональности прибора прямая. То есть, чем дороже прибор, тем больше у него функций.

Производители предлагают дорогие модели, похожие на осциллографы. На бытовом уровне и для начинающих радиолюбителей и электриков подойдут более простые мультиметры для чайников. Все они имеют одну и ту же конструкцию, и внешний вид у них практически одинаковый.

В комплектацию таких тестеров входит сам аппарат и два щупа: красный и черный. Питание производится от батарейки Крона на 9 вольт (потребление энергии минимальное). Это и есть весь комплект.

Перед тем как перейти к основному вопросу статьи – как нужно пользоваться мультиметром любого типа: все тонкости – необходимо ознакомиться с его функциональными приспособлениями и научиться, ими управлять. В принципе, правила пользования достаточно просты.

Внешний вид

В середине прибора размещается переключатель. С его помощью выбирается режим работы мультиметра. По кругу вокруг переключателя нанесены отделы, которые и определяют режимы измерения параметров:

  • напряжение: постоянное и переменное;
  • ток: постоянный и переменный;
  • сопротивление;
  • параметры радиодеталей.

Есть три отверстия для щупов, кнопка или тумблер включения и отключения прибора, монитор, на котором высвечиваются результаты.

Перед тем как разбираться с вопросом, как пользоваться цифровым мультиметром, необходимо узнать все о надписях на его панели. Постоянное напряжение обозначается как (V-). Переменное – (V~). Постоянный ток: А-, переменный А~. Сопротивление: Ω. Есть три гнезда для щупов: V/Ω, com, mA. В некоторых мультиметрах гнезд четыре. Добавляется 20A max. Оно используется, если необходимо измерить ток силой больше 200 мА.

Уже по надписям можно осознать, что функции мультиметра обладают большим диапазоном.

Что такое мультиметр, определено, по надписям все понятно, теперь основной вопрос – как пользоваться мультиметром для чайников.

Замер постоянного напряжения

Измерение мультиметром постоянного напряжение требует установки красного щупа в гнездо V/Ω (он несет плюсовой потенциал), а черного в com (минусовой). Переключатель режимов устанавливается в позицию (V-). Лучше начинать измерение напряжения с максимального значения параметра.

Таким способом можно померить напряжение в батарейке или аккумуляторе. Устанавливаете два щупа на клеммы батарейки, на экране высветятся цифры, обозначающие само напряжение. Если перед цифрами появился знак минуса, то просто была нарушена полярность подключения. Значит, надо поменять местами установку щупов на батарейке.

Если напряжение аккумулятора неизвестно, то, начиная с максимального значения установки переключателя, проверяем каждую позицию по отдельности. К примеру, на максимуме тестер показал 008. Эти два нуля перед цифрой говорят о том, что напряжение аккумулятора намного ниже, чем выставлено на мультиметре. Необходимо постепенно, снижая режим проверки, добиться того, чтобы на мониторе высветилось единичное значение. К примеру, 8,9. Оно говорит, что напряжение батарейки составляет 9 вольт.

Если на экране появилась единица, то выбранный уровень проверки ниже, чем номинальный. Значит, надо повысить уровень на одну позицию. Все просто, работать с тестером – одно удовольствие.

Замер переменного напряжения

Как измерить напряжение переменное? Щупы остаются в том же положении, переключатель перемещается в отдел (V~). Здесь также несколько пределов измерения. К примеру, как провести измерение мультиметром напряжения в розетке 220 вольт. Кстати, в переменном напряжении нет полярности, поэтому точная установка щупов роли не играет.

Необходимо выставить уровень проверки больше, чем 220 В, обычно это переключатель от 600 до 750 вольт, зависит от модели тестера. Теперь в розетку вставляются два щупа. В зависимости от нагруженности трансформатора результат может варьироваться в диапазоне от 180 до 240 вольт. Если показатели попали в этот диапазон, то все нормально.

Замер сопротивления

Положение щупов тоже самое. Переключатель перемещается в отдел Ω. Теперь необходимо убедиться, что мультиметр находится в исправном состоянии. Как проверить? Просто соединяются между собой два щупа. При этом прибор должен показать ноль.

В этом измерительном диапазоне также несколько пределов, плюс функция прозвонки электрических цепей и проверки диодов. Как прозвонить цепь мультиметром, будет представлено ниже.

Для примера можно рассмотреть, как измерять мультиметром сопротивление катушки с неизвестным номиналом, это пригодится, если нет уверенности в ее работоспособности. В отличие от предыдущих тестов здесь нет необходимости выставлять предел по максимуму. От этого прибор не пострадает. Последовательность проверки может быть такой:

  • К примеру, предел измерения устанавливается на среднее значение. Пусть это будет 2М. То есть, предельное значение сопротивления не должно превышать 2 МОм.
  • Подсоединяются к концам катушки щупы.
  • Если на дисплее появились нули, то у катушки есть некоторое сопротивление, просто неправильно был выбран предел проверки. Поэтому его надо снизить на одну позицию – до 200К.
  • Еще раз проводится тест. Если он показал уже числовое значение, но перед числом стоит ноль, то можно еще снизить порог на одну позицию.
  • И таким образом довести показатель на дисплее до целого числа. Оно и будет являться номинальным сопротивлением катушки.


Если при тестировании на сопротивление катушки на мониторе появилась цифра «1». Это значит, что номинал намного выше, чем выбранный предел. То есть, надо будет идти в обратном направлении, повышая предел измерений.

Замер тока

Используя мультиметр для измерения постоянного или переменного тока, нужно красный щуп вставить в гнездо mA, черный в com. Если измерение силы тока проводятся с переменным источником, то переключатель переводится в отдел — А~, с постоянным: А–.

Важно! При измерении тока больше 200 мА обязательно подключать провод в соответствующее гнездо.

Основное условие, как измерить правильно силу тока мультиметром, это установить прибор в цепь последовательно. Специалисты отрицательно относятся к использованию мультиметра в качестве тестера для проверки потребляемого тока большой величины (к примеру, выше 10 ампер). Лучше это делать электроизмерительными клещами. Поэтому измерение тока мультиметром лучше не проводить.

Все дело не в самом тестере, потому что он сам защищен металлической скобой, через которую и производится проверка токов большой величины. Скоба установлена внутри и имеет диаметр 1,5 мм. Этот размер способен выдержать значительную величину измеряемого тока за 10-12 секунд. Все дело в проводах щупа. Они тонкие, и, конечно, не предназначены для больших нагрузок.

Проверка диодов, конденсаторов и транзисторов

Как правильно пользоваться мультиметром, проверяя радиодетали. Проверка диода – это, определение наличия его сопротивления, по сути, как прозвонка проводов и кабелей. Поэтому черный щуп устанавливается в гнездо com, красный в V/Ω. При этом сам черный щуп соединяется с катодом диода, то есть, с минусовым концом, красный с анодом. На дисплее прибора (омметра) должно высветиться значение прямого сопротивления диода. Если поменять щупы местами на концах радиодетали, то на мониторе должна появиться единица. Это, конечно, в том случае, если диод в исправном состоянии.

  • Если в двух направлениях проверки работающий прибор показывает единицу, то диод сгорел.
  • Если показывает минимальные показатели (меньше единицы), пробит.


Как нужно пользоваться мультиметром при проверке транзистора. Это тоже несложно. Надо аппарат перевести в режим «hfe». У подключаемого транзистора три выхода: база, эмиттер и коллектор. Такие же обозначения есть и на аппарате: B, E, С. Концы транзистора и точки ввода надо совместить, все должно соответствовать расшифровке. Как только это произойдет, на приборе покажутся значения усиления транзистора.

Как правильно работать мультиметром при проверке емкости конденсатора. Сам показатель можно узнать, установив радиодеталь двумя концами в секторе «Cx». Переключатель также указывает на этот сектор. Здесь несколько пределов, поэтому, зная емкость проверяемого элемента, можно подогнать под необходимый показатель. На дисплее высветится номинальное значение емкости.

Прозвонка

Что значит, прозвонить мультиметром? Этот термин появился еще во времена пользования стрелочными тестерами, когда необходимо было проверить на сопротивление электрическую цепь. Для того чтобы выставить на ноль шкалу прибора, а также убедиться, что щупы находятся в исправном состоянии, их соединяли между собой.  При этом переключатель устанавливался в сектор, на котором был нарисован колокольчик. Если все было в порядке, то раздавался звонок.

Поэтому, когда задается вопрос, как прозванивать цепь, или как прозвонить провод мультиметром, то необходимо понимать, что это всего лишь аналогия.

Все, что было описано выше, на самом деле несколько простых операций. Но они помогают начинающим электрикам сориентироваться в проблемах электрических цепей. Именно они в начале своей работы начинают задаваться вопросом, как лучше пользоваться тестером мультиметром. Все ответы в этой статье.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Как измерить напряжение и ток в розетке мультиметром

Чем измерить напряжение в розетке или определить значение тока, протекающего через нее? Такой вопрос становился практически перед каждым из нас. Ответ на него достаточно прост – это мультиметр, универсальное устройство для измерения самых различных электрических параметров.

Главной особенностью данного устройства является сочетание в себе самых разнообразных устройств, которые могут потребоваться как профессиональному, так и доморощенному электрику. При этом чтоб пользоваться таким прибором не надо обладать какими-либо специфическими знаниями. Достаточно вспомнить школьные уроки физики.

Как работать с мультиметром?

Перед тем как измерить напряжение в розетке мультиметром давайте разберемся как работает данный прибор. А также разберемся с величинами, которые он способен измерять.

Мультиметры могут быть аналоговыми или цифровыми. Ответ на вопрос какой из них лучше очевиден – цифровой прибор. Ведь цифровые мультиметры всегда указывают точное значение измеряемой величины, лояльно воспринимают неправильное подключение щупов, да и не так требовательны к условиям эксплуатации. В то же время в пользу аналоговым приборов есть только один аргумент – цена.

Именно поэтому в нашей статье мы рассмотрим цифровой мультиметр. И начнем наш обзор с щупов мультиметра. Для их подключения обычный прибор имеет два или три гнезда.

Итак:

  • Черный щуп должен подключаться к гнезду «СОМ» , который является минусовым или заземлением. Это зависит от измеряемой величины.

  • Красный щуп подключается к одному из двух оставшихся гнезд . Аббревиатура «VΩmA» обозначает, что данное гнездо предназначено для измерения напряжения, сопротивления и силы тока, но только при небольших его значениях. Для измерения силы тока в 1А и более следует использовать гнездо 10АDC, которое обладает более мощной контактной частью.

Теперь давайте поговорим о величинах, которые может измерять обычный цифровой мультиметр. У разных производителей обозначение некоторых величин может отличаться, поэтому мы приведем все возможные варианты.

Итак:

  • Для измерения постоянного напряжения следует использовать предел, обозначенный DCV . В данном пределе обычно имеется несколько положений для измерений напряжения от 200mV до 1кV. Для измерения переменного напряжения следует использовать предел с обозначением ACV. Он обычно так же имеет несколько положений для измерений от 100В до 1000В.
  • Для измерения токов предназначен предел DCA . Он так же имеет несколько положений нескольких сотен микроампер, до нескольких сотен миллиампер. Кроме того, обычно имеется положение для измерения силы тока в до 10А. Но для подключения устройства в данное положение инструкция советует переставить красный щуп в соответствующее гнездо. Это необходимо для того, что ток в 10А достаточно большой и слабенькие контакты гнезда «VΩmA» просто перегорят от него.
  • Для измерения сопротивления цепи у нас имеется предел «Ω» . Он имеет несколько положений для измерений величин от 200Ом до 2МОм.

Обратите внимание! Измерять любую величину можно и при помощи большего предела. Например, напряжение в 100В можно измерять в положении не 200В, а в положении 1000В. Но с увеличением предела измерения увеличивается и погрешность прибора. В связи с этим полученные результаты измерений могут быть недостаточно достоверными.

Кроме этих основных величин многие устройства имеют дополнительные пределы для измерения коэффициента усиления транзистора по току, прозвонки на короткое замыкание, измерения параметров диодов и некоторые другие. Данные пределы уже более узконаправленные и более детально мы их рассматривать не будем.

Измерение тока и напряжения мультиметром

Умея пользоваться мультиметром можно рассмотреть вопрос как им производить измерение в зависимости от измеряемых величин. Ведь измерение токa в розетке сильно отличается от измерения напряжения. Кроме того, мы рассмотрим другие возможные варианты измерения этих величин в бытовых условиях.

Измерение напряжения мультиметром

Начнем с рассмотрения вопроса как измерить напряжение мультиметром в розетке? Данная процедура поможет ответить вам на вопрос соответствуют ли параметры сети нормативам и возможно ли подключение определенной электроустановки к ней.

  • Для этого прежде всего устанавливаем щупы в соответствующие гнезда. В нашем случае это гнездо «СОМ» для черного щупа и гнездо «VΩmA» для красного щупа.
  • Теперь производим необходимые переключения на самом мультиметре. Так как ток в розетке у нас имеет переменное значение, то необходимо выставить предел ACV.

  • Положение переключателя должно быть выше предполагаемого напряжения. То есть для розетки в которой должно быть 220В вы должны выбрать ближайшее большее значение. Если брать наш мультиметр, то мы выбираем значение в 750В. Для двух или трехфазных розеток номинальное значение напряжения составляет 380В, то есть мы так же выбираем положение в 750В.

Обратите внимание! Если вы не знаете предполагаемого значения питающей сети, то измерение мультиметром лучше не производить. Если напряжение выше максимального значения, в нашем случае 750В, то в лучшем случае может сгореть предохранитель мультимтра, а в худшем все может закончиться травмами и ожогами. Поэтому прежде чем производить измерения определитесь с предполагаемым значением напряжения.

  • После того как пределы измерений выставлены можно приступать непосредственно к измерениям. Для этого щупы вставляем в силовые контакты розетки и обеспечиваем надежный контакт между ними.
  • После этого дисплей мультиметра отобразит мгновенное значение напряжения в нашей розетке. Оно может незначительно колебаться в пределах 1 – 2В, это нормально. Если оно колеблется в более широком пределе, то это говорит о ненадежном контакте щупов и силовых зажимов розетки, либо о некачественном контакте в самой электрической сети.

  • Если вы используете аналоговый мультиметр, то перед тем как измерить напряжение в розетке следует определиться с ценой деления шкалы. После этого проведя нехитрый расчет произвести вычисление мгновенного значения напряжения.

Измерение силы тока мультиметром

А вот измерение тока в розетке при помощи мультиметра выполнить значительно сложнее. В первую очередь это связано с особенностью включения измерительного прибора для измерения силы тока.

  • Давайте рассмотрим в чем особенность подключения приборов для измерения силы тока. Дело в том, что для измерения силы тока мультиметр или амперметр нам следует подключить последовательно с электроустановкой.
  • То есть в самой розетке, без подключенного к ней электроприбора тока нет как такового. Поэтому измерить его мы не можем. А вот при подключении прибора через розетку начинает протекать ток прямо пропорциональный мощности прибора.
  • В итоге получается, что, зная напряжение питающей сети и мощность прибора, нам значительно проще будет вычислить ток электроустановки путем вычислений. Для этого мы используем закон Ома.

  • Конечно этот закон справедлив только для сети постоянного тока, а для сети переменного тока в него необходимо ввести еще коэффициент мощности. Но для простейших вычислений его вполне можно использовать.
  • Но если вы не знаете мощности прибора или у вас есть сомнения по его работе, то нужно знать и как измерить силу тока в розетке приборами. Дабы не резать питающий провод электроустановки и не отключать от него розетку можно сделать нехитрое приспособление.


Чтоб создать такое приспособление нам потребуется вилка, две розетки и кусок провода. Вилка будет подключаться к розетке, в которой мы производим измерение. К ней подключаются провода, которые идут к розетке номер один.


Подключение розетки номер один несколько отличается от обычного. К одному из силовых зажимов мы подключаем провод от вилки. А ко второму силовому зажиму подключаем провод, идущий к розетке номер два.

К розетке номер два мы подключаем один провод от розетки номер один. Второй силовой контакт мы подключаем к незадействованному в подключении к первой розетке проводу вилки.


Теперь поэтапно. Вставляем щупы нашего мультиметра в розетку номер один. Включаем вилку нашего приспособления в розетку. Подключаем к вилке номер два наш электрический прибор.


Если мы все сделали правильно, то теперь мы можем мультиметром измерить ток в розетке. Причем при извлечении хотя бы одного из щупов из розетки номер один наш электрический прибор перестает работать. Но разрывать цепь извлечением щупа мы не рекомендуем. Делать это лучше при помощи вилки.
  • Если же вы ищите более простой способ измерения тока в розетке или любой другой электроустановке своими руками, то вам потребуются электроизмерительные клещи. Особенность этого устройства в том, что вы можете измерять силу тока не разрывая цепь. Причем сделать это можете в любой удобный для вас момент на любом этапе работы электроустановки.

  • Суть данного прибора сводится к измерению магнитного поля вокруг проводника, за счет которого он может определить ток, протекающий по проводу. Для этого он имеет размыкаемый магнитопровод. Разомкнутый магнитопровод позволяет замкнуть его вокруг исследуемого проводника и произвести измерения.

Обратите внимание! Если у вас имеется двух-, трех-, или другой многожильный провод, то измерение вы должны производить для каждого провода одной фазы отдельно. Если вы замкнете магнитопровод вокруг проводов всех фаз, то прибор покажет нуль. Это связано с тем, что магнитные поля вокруг каждого из проводников будут компенсировать друг друга и результирующее значение будет равно нулю, либо очень малой величине.

Вывод

Как видите мультиметр достаточно универсальный прибор, который позволяет производить широкий спектр измерений. Но он требует правильного подхода и знания принципа работы электроустановок.

Самый-самый нужный прибор для электронщика. А чайникам-электронщикам я бы сразу порекомендовал бежать в магазин и покупать этот приборчик, благо разнообразие этих чудо приборов хоть попой ешь:-)

А вот и мой приборчик

Давайте разберемся с его обозначениями. На рисунке я пометил цифрами те обозначения, которые встречаются на любом мультиметре. Если вы их не знаете, то и мультиметр Вам не нужен.

Итак, погнали:

1)Значок сопротивления. Этот значок говорит нам о том, что мы собираемся мерять сопротивление. На фотографии показан диапазон сопротивления, который мы можем измерить мультиметром - от 0 Ом до 200 МегаОм.

2)Значок постоянного напряжения. Означает, что ставя переключатель на него, мы сможем измерять постоянный ток. В данном приборе, диапазон измерения постоянного напряжение от 0 миливольт до 1000 Вольт.

3)Значок переменного напряжения. Диапазон измерения в данном случае от 0 миливольт до 750 Вольт.

4)Значок для измерения коэффициента усиления транзисторов. Но я им не пользуюсь, потому как нет надобности.

5)Значок емкости конденсаторов. Емкость измеряется в Фарадах. Диапазон от 0 и до 200 микроФарад.

6)Значок измерения силы тока постоянного напряжения. Диапазон от 0 до 20 Ампер.

7)Значок измерения силы тока переменного напряжения. Диапазон от 0 до 20 Ампер.

8)Диодная прозвонка. Показывает именно падение напряжения на замеряемом элементе в миллиВольтах . Да-да, можно не протирать глаза, чтобы еще раз прочитать предыдущее предложение;-). Прелесть данной функции в том, что если высвечивается падение напряжения меньше, чем 100 миллиВольт (для различных моделей оно разное), из мультиметра доносится пикающий сигнал. Очень удобная для проверки диодов, а также целостности проводов, предохранителей (в конце статьи ссылки, как это сделать). Покупая мультиметр, берите такой, чтобы эта функция была однозначно, иначе мультиметр резко теряет свой функционал.

Измеряем силу тока.

Запомните одно правило при измерениях: при измерении силы тока, щупы соединяются последовательно с нагрузкой, а при измерении других величин - параллельно.

На рисунке ниже показано, как надо правильно соединять щупы и нагрузку для того, чтобы замерить силу тока:

Черный щуп, который воткнут в гнездо СОМ - его не трогаем, а красный переносим в гнездо, где написано mA или хA, где вместо х - максимальное значение силы тока, которую может замерить прибор. В моем случае это 20 Ампер, так как рядом с гнездом написано 20 А. В зависимости от того, какое значение силы тока вы собираетесь мерять, туда и втыкаем красный щуп. Если вы не знаете, какая примерно сила тока будет протекать в цепи, то ставим в гнездо хА:

Давайте проверим, как все это работает в деле.

В нашем случае нагрузкой является кулер от компа. Наш блок питания имеет встроенную индикацию для показа силы тока, а как вы знаете с курса физики, сила тока измеряется в Амперах . Выставляем 12 Вольт, на мультиметре ручку крутим на измерение постоянного тока . Мы выставили предел измерения на мультике до 20 Ампер. Собираем как по схеме выше и смотрим показания на мультике. Оно в точности совпало со встроенным амперметром на блоке питания.

Для того, чтобы измерить силу тока переменного напряжения мы ставим крутилку мультиметра на значок измерения силы тока переменного напряжения - "А~" и точно также по такой же схеме делаем замеры.

Измеряем постоянное напряжение.

Возьмем вот такую вот батарейку

Как мы видим, на ней написан ток 550 мАh , который она может выдавать в нагрузку в течение часа , то есть милиампер в час , а также напряжение , которым обладает наша батарейка - 1.2 Вольта. Напряжение - это понятно, а вот что такое ток в течение часа ? Допустим наша нагрузка лампочка кушает ток 550 мА . Значит лампочка будет светить один час . Или возьмем лампочку, которая светит послабее, и пусть она у нас кушает 55 мА , значит она сможет проработать 10 часов . Тупо делим значение 550 мА, которое у нас написано на батарейке, делим на значение, которое написано на нагрузке и получаем время, в течение которого все это будет работать, пока не сядет батарейка. Короче говоря, кто дружен с математикой, тому не составит труда понять сие чудо:-)

Давайте замеряем напряжение на батарейке , один щуп мультиметра на плюс, другой на минус, то есть подсоединяем параллельно, и вуаля! В данном случае напряжени на батарейке 1.28 Вольт. Значение на новой батарейке всегда должно превышать то, которое написано на этикетке.

Давайте замеряем напряжение на блоке питания. Выставляем 10 Вольт и меряем.

Красный - это плюс, черный - минус. Все сходится, напряжение 10.09 Вольт. 0.09 Вольт не играют никакой роли, ими можно пренебречь.

Если же мы путаем щупы мультиметра или щупы блока, то ничего страшного, мультиметр покажет нам значение такое же, но со знаком "минус" .

Имейте ввиду, на таких мультиках это не прокатывает

Измеряем переменное напряжение

Ставим на мультике на предел измерения переменного напряжения и замеряем напряжение в розетке. Без разницы, как сувать щупы, у перменного напряжения нету плюса и минуса . Там есть фаза и ноль . Грубо говоря, один провод в розетке не представляет опасности - это ноль , а другой может здорово попортить ваше самочувствие или даже здоровье - это фаза .

Цифровой мультиметр, часто в просторечии именуемый тестером, – устройство, которое полезно иметь в каждом доме. Он пригодится для проверки батареек, автомобильных аккумуляторов, ламп накаливания, при ремонте, замене проводки и просто необходим как начинающим, так и продвинутым любителям электроники. Но для безопасной работы и получения адекватных результатов измерений следует изучить, как пользоваться мультиметром.

Разновидности мультиметров

Мультиметр – прибор, предназначенный для определения численных значений различных электрических параметров. Функции даже самого простого устройства включают измерение постоянных и переменных напряжений, силы постоянного тока, активных сопротивлений. Кроме того, могут присутствовать режимы проверки транзисторов, диодов, измерения температуры, емкости, частоты, силы переменного тока. Некоторые профессиональные мультиметры имеют возможности непрерывной регистрации данных в реальном времени и экспорта их для последующей обработки на компьютере, фиксации минимальных, максимальных и средних значений параметра, инструменты обеспечения точности определения величин и ряд других дополнительных опций.

Набор функций прибора, диапазон измеряемых параметров и точность – основные характеристики, от которых зависит его стоимость. Поэтому тем, кто не имеет опыта использования электроизмерительного оборудования, лучше для начала приобрести самый простой и недорогой мультиметр. В бытовых целях достаточно опций измерения напряжения, сопротивления, постоянного тока, желательно наличие функции определения целостности цепи («прозвонки»), действующего значения переменного тока.

Что нужно знать перед проведением измерений?

Купив мультиметр, не следует сразу пытаться определить им напряжение в розетке: это может быть опасно для жизни. Прежде чем начинать работать с прибором, необходимо разобраться с назначением разъемов и органов управления им, а также изучить основные правила, выполнение которых позволит избежать поражения электрическим током, выхода из строя оборудования и погрешностей результатов из-за неправильного подключения измерителя.

Устройство прибора

Рассмотрим назначение основных элементов на примере одного из самых простых и доступных мультиметров DT-838, представленного на рисунке. Его лицевая панель содержит цифровой жидкокристаллический индикатор, разъемы для подключения щупов, переключатель режимов. Поворотом последнего элемента в положение, на которое указывает метка, выбирается контролируемая величина и верхний предел ее измерения. Для удобства пользования режимы, соответствующие однородным параметрам, расположены рядом, их подписи объединены в группы и отделены линиями.

Обозначения на лицевых панелях мультиметров других моделей могут несколько отличаться, поэтому необходимо изучить основные из них.

  • АС или ~ – характеристики переменного тока;
  • DС или ⎓ – характеристики постоянного тока;
  • V – напряжение в Вольтах;
  • A – сила тока в Амперах;
  • Ω или Ohm – сопротивление в Омах;
  • F или С – емкость в Фарадах;
  • Hz – частота в Герцах;
  • L – индуктивность в Генри;
  • μ, m, k, M – приставки, обозначающие кратные величины (соответственно микро – 10 -6 , мили – 10 -3 , кило – 10 3 , мега – 10 6).

Примеры расшифровки обозначений: ACV – напряжение переменного тока в Вольтах, ⎓ mA – сила постоянного тока в милиамперах, Ω 2k – режим измерения сопротивлений величиной до 2000 Ом.

Существуют также мультиметры с автоматическим выбором предела измерений, для которых достаточно установить переключатель в положение, соответствующее типу контролируемой величины.

Разъемы щупов вставляются в гнезда, расположенные справа в нижней части передней панели. Одно из них, возле которого нанесена надпись «COM», используется в любом режиме работы, к нему подсоединяется щуп черного цвета. Верхний контакт задействуется только при измерении больших величин постоянного тока. Более подробно назначение гнезд показано на картинке. Кроме того, под поворотным переключателем расположен разъем подключения транзисторов для определения коэффициента усиления по току (режим hFE).

Правила работы с мультиметром

  • В процессе использования прибора нельзя прикасаться к оголенным участкам щупов, при измерении тока и напряжения это может нанести вред здоровью. При проверке больших сопротивлений из-за того, что данный показатель для тела человека относительно невысок, возможно возникновение существенной погрешности.
  • Требуется всегда следить, чтобы щупы прибора были вставлены в гнезда, предназначенные для проводимого типа измерений, а также за положением переключателя режимов. Необходимо обращать внимание на предупреждающие надписи около разъемов прибора и не допускать превышения указанных значений тока, напряжения и продолжительности работы.
  • Нужно контролировать уровень заряда батареи прибора, поскольку его низкое значение может негативно сказаться на точности измерений. В некоторых моделях мультиметров для этой цели присутствует специальный индикатор. После завершения работы следует переводить переключатель в положение выключения прибора (Off) или нажимать соответствующую кнопку на корпусе, чтобы предотвратить преждевременную разрядку элемента питания.
  • Если значение определяемой величины напряжения и тока неизвестно даже приблизительно, стоит устанавливать максимально возможный предел ее измерения. После предварительной оценки можно перевести переключатель в режим с наиболее близким к полученному верхним значением параметра, поскольку в этом случае результат будет точнее.
  • При неумелом использовании щупов прибора в действующем устройстве вероятно касание ими сразу нескольких точек электрической схемы, что может повлечь короткое замыкание. Поэтому желательно надеть на токопроводящие жала отрезки трубок из изолирующего материала, оставив свободными только самые кончики.
  • Необходимо знать, как правильно пользоваться мультиметром при определении различных электрических величин. Измеритель силы тока (амперметр) подсоединяется последовательно в разрыв цепи, напряжения (вольтметр) и сопротивления (омметр) – параллельно нагрузке – как на рисунке. В последнем случае требуется отключение источника питания.


Измерение напряжения

Данный режим не требует выполнения каких-либо переключений в цепи, поэтому наиболее просто реализуем. Для начала нужно определить вид измеряемого напряжения и его приблизительное значение. Например, если проверяется батарейка, на корпусе которой указано значение 9В, то переключатель мультиметра DT-838 необходимо перевести в положение DCV 20. При определении напряжения в розетке бытовой электросети, действующее значение которого должно быть 220 В, выбирается режим ACV 750. Черный щуп прибора следует вставить в гнездо «COM», красный – в «VΩmA». Затем нужно коснуться токопроводящими жалами клемм элемента, подсоединяя прибор параллельно, и посмотреть показания на дисплее. Еще раз следует напомнить, что необходимо строго соблюдать правила безопасности, особенно при работе с оборудованием, находящимся под высоким напряжением.

Особенности функционирования мультиметра в режиме вольтметра:

  1. Идеальный вольтметр должен обладать входным сопротивлением, стремящимся к бесконечности, что практически недостижимо. Поэтому прибор способен вносить незначительную погрешность, которой в большинстве случаев можно пренебречь.
  2. Если попробовать измерить постоянное напряжение мультиметром с установленным режимом переменного, он покажет значение 0. В противном случае возможен выход прибора из строя.
  3. При несоблюдении полярности в процессе определения постоянного напряжения на индикаторе появится знак «–».

Измерение силы тока

Мультиметр DT-838 позволяет оценить только силу постоянного тока. Прежде всего нужно правильно установить щупы: при измерении величины до 200 мА красный разъем вставляется в гнездо «VΩmA», от 200 мА до 10 А – в «10A». И обязательно необходимо повернуть переключатель в такое положение, чтобы предел был больше предполагаемого значения тока. Для работы в режиме амперметра стоит разъединить цепь и подключить устройство последовательно.

Также следует учитывать следующие особенности мультиметра в качестве измерителя тока:

Измерение сопротивлений

В режиме омметра можно определить активное сопротивление элемента, отключив его от цепи и подсоединив устройство параллельно. В отличие от ранее рассмотренных случаев, превышение измеряемой величиной выбранного предела не повлечет неисправности прибора.

При использовании мультиметра в режиме омметра необходимо обратить внимание на следующее:

  1. В случае определения малых величин сопротивления щупы могут вносить погрешность.
  2. Если подключить устройство к нагрузке, соединенной с источником, оно способно выйти из строя.
  3. При превышении предела измерения на экране появится значение «1», при замыкании щупов друг с другом прибор должен показывать значение, близкое к нулю.

Измерение напряжений, токов, сопротивлений – наиболее часто используемые функции мультиметра. Еще одной очень полезной опцией является проверка целостности проводов и других элементов цепи. Для этого прибор нужно подключить так же, как в режиме омметра. При отсутствии разрыва тестируемого проводника раздастся звуковой сигнал.

Чтобы определить температуру мультиметром, следует подключить чувствительный элемент – термопару – к гнездам «VΩmA» и «COM» (некоторые модели имеют отдельный разъем), поместить ее на контролируемый объект, а затем считать показания с индикатора. Подробнее об этом можно узнать, посмотрев видео:

Недорогие цифровые мультиметры используются только в целях поиска неисправностей оборудования и непригодны для многих профессиональных работ, например тарировки датчиков и других средств измерений, поскольку имеют большую для этих целей погрешность. Но, освоив принципы пользования самым простым прибором, по мере приобретения знаний в области электротехники и электроники можно переходить к применению устройств с расширенным набором функций, большей точностью и надежностью.

Электричество в доме - привычное явление. Им пользуются все. Каждый человек знает, что в сети есть напряжение 220 В и все бытовые приборы рассчитаны на это напряжение. Но редко кто заглядывает в инструкцию, где производитель указывает допустимое отклонение напряжения от номинального, при котором может работать конкретное устройство без вреда его электрической схеме. А смотреть все-таки стоит, тем более быть уверенным, действительно ли в сети стабильно присутствует 220 В.

На самом деле напряжение постоянно меняется, если, конечно, в доме не предусмотрены специальные стабилизаторы, которые выравнивают все скачки, бережно охраняя аппаратуру. В обычной розетке можно наблюдать и 180, и 270 В. Не всякая техника выдержит такое жесткое отношение к себе.

Что же предпринять, чтобы обезопасить себя от риска потери электроники? Во-первых, надо поставить на входе блок отсечки повышенного напряжения, которые имеются в продаже. Во-вторых, приобрести электронный мультиметр. Как в розетке проверить напряжение мультиметром? Об этом - ниже.

Измерительный прибор: виды

Электроизмерительными считаются устройства, которые служат для замера электрических величин. К таким величинам относится сила и сопротивление. Для каждого вида измерений применяют определенный тип прибора, но существует и универсальная техника, позволяющая замерять разные параметры электричества.

По типу исполнения бывают аналоговые схемы и цифровые устройства. Аналоговые в качестве индикатора величины измеряемого параметра используют механизм со стрелкой и градуированной шкалой. В цифровых присутствует электронное табло, на котором отображается результат измерений.

Все приборы имеют следующие основные характеристики:

  • Чувствительность.

У полупрофессиональных эти параметры достаточны, чтобы измерить напряжение мультиметром в розетке.


Какие параметры можно измерить мультиметром

Мультиметры относятся к устройствам универсального применения. Ими можно производить замеры постоянного и переменного тока и напряжения, прозванивать цепи, проверять полупроводниковые приборы, определять величину емкости конденсатора. Пределы измерения прибора переключаются в нескольких диапазонах. С такой техникой уже не возникает вопрос: как в розетке проверить напряжение? Мультиметром очень легко пользоваться.

Бывают аналоговые и электронные устройства. Аналоговые для каждого вида измерений имеют свою шкалу с градуировкой. На пределах указаны множители, на которые необходимо умножать числа, полученные при замере, чтобы иметь представление о реальной величине измеряемого параметра. Электронные проще, так как не требуют выполнения дополнительных действий - на табло сразу отображается результат. Можно очень легко проверить напряжение мультиметром в розетке.


Функциональные элементы мультиметра

Большинство выпускаемых мультиметров, которые можно встретить на рынке, предназначены для широкого круга потребителей. Они имеют стандартную конструкцию с расположением органов управления.

Передняя панель оснащена широким жидкокристаллическим (ЖК) дисплеем, круглым переключателем вариантов измеряемых параметров и их пределов, тремя разъемами для подключения щупов устройства, разъемом для измерений параметров транзисторов. Электрическая схема прибора питается батареей типа «Крона» на 9 В.

Маркировка положений переключателя говорит о следующем:

  • OFF - прибор неактивен;
  • DCV - режим измерения постоянного напряжения;
  • DCA - режим измерения постоянного тока;
  • ACV - режим измерения переменного тока;
  • hFE - проверка транзисторов;
  • ●))) - прозвон электрической цепи либо диодов;
  • Ω - измерение величины сопротивления.

Как в розетке проверить напряжение мультиметром

Чтобы произвести какие-либо замеры, нужно первым делом подключить к прибору измерительные щупы. Они обычно двух цветов - один красный, другой черный. Черный, как правило, является нулевым, общим или минусовым щупом, поэтому его подключают к самому нижнему разъему с обозначением COM. Второй, красный, практически для всех измерений подключают к среднему. Верхний разъем предназначен для красного щупа при измерении переменного тока величиной до 10 A.

Далее выбирают режим работы, поворачивая круглый переключатель в нужное положение. Если заведомо известно, какой величины должен быть измеряемый параметр, то предел измерения выставляют чуть большим. Это делается для того, чтобы не спалить прибор. Но может быть ситуация, когда нет предположений, что может показать прибор. Тогда предел измерений выставляют максимально возможным.

После этого включают прибор в цепь. Если измеряют напряжение, то параллельно, если ток - последовательно. Измерение параметров сопротивления или полупроводников проводят при отсутствии питания в измеряемой схеме. Далее снимают показания.

Как мультиметром проверить напряжение в сети 220В?Переводят переключатель в положение ACV на предел 750 В и проводят замер. Как мультиметром проверить напряжение в сети 380В? Точно так же. Нужно помнить, что такое электричество опасно для жизни, и быть осторожным.


Как проверить сеть при отсутствии прибора

Если мультиметр отсутствует, а нужно срочно проверить, есть ли в розетке напряжение, можно воспользоваться простой схемой. Берут обыкновенную лампу накаливания 220 В и к цоколю (к резьбовой части) крепко прикручивают изолентой кусок металлического или медного прута диаметром не более 4 мм. Прут на конце затачивают, а к другому контакту лампы припаивают многожильный провод в изоляции. Получился пробник. Величину напряжения им, конечно, не определишь, но наличие электричества установить можно. Даже можно проверить наличие фазы, если есть хорошее заземление, ведь известно, что ток может течь между фазой и землей, не требуя при этом нулевого провода сети. Но этот вариант подходит для более опытных электриков.

Заключение

Если все же возникают сложности, как в розетке проверить напряжение мультиметром, то в инструкции к прибору дается об этом подробное описание. Радует, что такие устройства имеют приемлемую цену.

Если какой-то из бытовых приборов не включается, то прежде чем заниматься его диагностикой и проверкой всей схемы эл/проводки, следует убедиться в наличии/отсутствии электропитания. Даже если свет в комнате и горит, это еще не означает, что в отдельно взятой розетке есть напряжение. Убедиться в этом (или обратном) можно при помощи специального индикаторного щупа (пробника) или мультиметра. Последний прибор даже лучше, так как позволяет определить и численное значение этого параметра внутридомовой сети.

Если проверить напряжение в розетке простым мультиметром, то можно удостовериться, в допуске ли номинал напряжения, достаточно ли его для корректной работы технических устройств.

Исходные установки

Мультиметры бывают разными по исполнению (электронные, стрелочные) и модификации. Но порядок работы с ними абсолютно идентичный.

  • Режим измерения (ACV) – напряжение переменное (U ~). Для тех, кто забыл – в домовой сети постоянного не бывает!
  • Предел измерения (В) – 750. Характеристики пром/напряжения – 220В/50 Гц. Поэтому предел измерения выставляется большим. В мультиметрах старого типа градация шкалы несколько иная, но в любом случае нужно выбирать положение переключателя на значение не менее 250.

Порядок работы

Вставить щупы, которыми комплектуется прибор, в соответствующие гнезда на его лицевой панели. В отдельных модификациях мультиметров они могут располагаться на торцевой части корпуса, вверху. Полярность в данном случае не важна, так как напряжение в розетке переменное.

Снимать с нее крышку не обязательно. Вставить измерительные концы пробников (щупов) в гнезда розетки можно и так.

Что учесть при проверке

  • Допуск. Наш ГОСТ предусматривает максимальные отклонения от номинала 10% в любую из сторон. То есть, если напряжение в розетке в пределах 198 – 244 В, то это считается нормой.
  • Перед тем, как пользоваться мультиметр, нужно проверить целостность изоляции проводов и ручек щупов. Элементарная предосторожность, раз речь идет о напряжении – ничего более.
  • Особо дорогие бытовые приборы можно защитить от поломки из-за резких скачков в сети, подключив их через реле контроля. Эти устройства отчасти выполняют функцию стабилизатора напряжения, позволяя визуально определить текущее значение данного параметра сети. А значит, и своевременно принять соответствующие меры.


Вот и все. Ничего сложного в проверке напряжения в розетке с помощью мультиметра нет. Это может сделать каждый, и не обязательно ждать прихода электрика. Если же напряжение отсутствует, то одна из вероятных причин – выбивание автомата защиты. .

Как пользоваться мультиметром

Вы решили купить свой первый мультиметр, но не уверены, что умеете правильно им пользоваться? Не важно, нужен ли прибор раз в полгода или будет эксплуатироваться регулярно, необходимо придерживаться элементарных правил работы с подобной техникой.

Давайте разберемся, как правильно использовать прибор, не превратив его в кучу хлама в первый же день. Есть несколько основных правил и рекомендаций, которые дадут возможность полностью раскрыть функционал, сохранить прибор и исключить его поломку.

Правильная эксплуатация – залог надежной и длительной работы

Начнем с разъемов на корпусе прибора – их 2-4, каждое предназначено для отдельных типов измерений. Поэтому перед началом эксплуатации необходимо обратить внимание на знаки около каждого гнезда. Это даст возможность правильно подключать щупы, избежав ошибок.

Во время измерений неизвестных величин рекомендуется выставлять диапазон на максимальное значение, так как различные устройства могут иметь разные пределы. Например, при необходимости измерения напряжения, надо сразу ставить максимальный предел до 1 000 вольт, причем это справедливо и для постоянного, и для переменного тока. Это же правило необходимо применять и для изменения силы тока – если она неизвестна, выбирается режим до 10 Ампер. При этом второй щуп подключается в гнездо «10 Ампер». Если же сила тока меньше, следует использовать режим с меньшими значениями.

Необходимо учитывать, что измерения напряжения и тока требуют различных конфигураций и подключений. Так, во время измерения напряжения необходимо мультиметр подключать к сети параллельно, последовательное подключение используется только при измерении силы тока. Но делать это надо после того участка цепи, где проводятся замеры.

Измеряя уровень сопротивления, выбирать максимальный предел не обязательно, но во время работы стоит следить, чтобы элемент цепи, с которым проводится работа, не находился под напряжением. Также не рекомендуется проводить прозвонку цепи, которая находится под напряжением.

Ни в коем случае нельзя вставлять щупы в розетку, измеряя постоянный или переменный ток.

Такая ошибка является довольно распространенной среди новичков, но она может привести к самым плачевным последствиям. В лучшем случае на щитке просто выбьет пробки, в худшем может произойти возгорание. Почему происходит такая ситуация? Дело в том, что во время измерения тока в розетке при помощи щупов создается короткое замыкание в сети.

Нельзя измерять уровень емкости для заряжаемого или подключенного конденсатора. Перед тем, как приступить к выполнению замеров, необходимо полностью разрядить конденсатор, делается это в целях обеспечения безопасности.

К основным рекомендациям также можно отнести совет не ронять прибор, стараться избегать механических и прочих повреждений, воздействий влажности. В остальном, соблюдение элементарных предосторожностей по работе с электротехническими приборами дает возможность продлить эксплуатационные сроки мультиметра, предотвратить поломки и аварийные ситуации.

Необходимо соблюдать элементарные правила по работе с радиоэлектроникой, не лишним будет внимательно ознакомиться с инструкцией перед началом измерений, сразу определиться с тем, для чего именно требуется прибор и в каких условиях придется его эксплуатировать.

Соблюдайте правила и рекомендации – и мультиметр прослужит вам долго и надежно.

Как пользоваться мультиметром – подробная инструкция

Мультиметр – это чуть ли не самый главный прибор для любого электрика и должен находиться в любом доме. Ведь благодаря ему вы всегда сможете проверить целостность проводки, работоспособность практически любого электроприбора, проверить есть ли напряжение в розетке, не находится ли провод в обрыве и много другое.

Думаете этот прибор только для профессионалов? Вы глубоко ошибаетесь и в этом материале я подробно расскажу, как пользоваться мультиметром для чайников.

Оглавление



Что ты такое – Мультиметр

Итак, прежде чем хватать прибор и пытаться что-либо им измерить, нужно знать какими функциями он наделен. И что же за иероглифы на лицевой панели начертаны.

В качестве подопытного образца будет выступать мультиметр Мастер MY – 62 (моя рабочая лошадка, которая выполняет практически все возможные функции).

Мультиметр Мастер MY 62

Если внимательно посмотрите на выше представленное изображение, то сможете увидеть следующие обозначения:

  • Auto Power OFF (ON/OFF) – красная кнопка. В принципе тут все предельно понятно. Эта кнопка отвечает за включение и отключение мультиметра, а надпись «Auto» говорит о том, что в случае того, если вы забыли выключить мультиметр, он автоматически отключится (в моем случае через 40 минут).

В Аппаратах попроще забывать отключать мультиметр крайне не рекомендуется, так как никакого отключения не произойдет и мультиметр будет разряжаться.

  • V ~ (или ACV) — означает что в этом секторе происходит измерение переменного напряжения, а цифрами указывается предел производимых измерений.
  • V ― (или DCV) в данном секторе производится измерение постоянного напряжения (в случае если есть такой знак «—», то еще и импульсного напряжения). Цифрами так же указаны пределы измерения (если после цифр идут буквы, например 200m, то приставка «m» означает, что предел равен 200 милливольтам или же 0,2 Вольта).

Мультиметр и его индикаторы

  • Ω —  с помощью данного сектора мультиметра происходит измерение сопротивления. Приставки «К» — кОм, означает что, например, сопротивление 2К равно 2 000 Ом, а 2М — это 2 000 000 Ом.
  • hFe с помощью данной функции можно проверять на целостность транзисторы.
  • A ~ в данном разделе происходит измерение переменного тока. Максимальный предел для всех мультиметров составляет 10 Ампер (тут есть свои тонкости, которые мы рассмотрим далее).
  • A (либо же DCA) — как вы наверное уже догадались и сами тут измеряют постоянный ток. При наличии значка «—» — импульсный.
  • F — в данном секторе мультиметра происходит измерение емкости конденсаторов. В моем конкретном случае предельная емкость измеряемого конденсатора равна 20 микрофарадам (есть мультиметры с большими параметрами).
  • ˚С —  измерение температуры.

Для лучшего восприятия внимательно рассмотрите изображение мультиметра с поясняющими надписями:

Мультиметр с расписанными функциями

А это более простой вариант мультиметра

Мультиметр DT-832 с расписанными функциями

Обратили внимание, что в одном случае на мультиметре три разъема, а во втором аж четыре? Но проводов то всего два. Это говорит о том, что для правильного измерения требуемых параметров нам с вами нужно верно размещать провода.

Правила размещения щупов в мультиметре

На самом деле тут так же все предельно просто. Достаточно внимательно смотреть, что написано на самом приборе и понимать, что вы планируете измерять.

Итак черный щуп, независимо от того, что вы измеряете всегда вставляется в одно и то же гнездо, отмеченное надписью COM.

Черный измерительный щуп вставляется в разъем COM

А вот красный щуп уже будет менять свое положение в зависимости от измеряемого параметра. Итак, если планируется измерение напряжения, сопротивления или же необходима прозвонка диодов, то красный щуп вставляется в крайнее правое гнездо, которое обозначено символами «VΩ >/.»

Мультиметр с вставленными щупами в разъемы

Требуется измерить ток в миллиамперах? Тогда переставляем красный щуп в гнездо, подписанное как «mA» (предел измерения в таком положении щупов равен 200 миллиамперам).

Щупы вставленные для измерения тока до 200 мА

В некоторых комплектациях эти два гнезда объединяются в одно гнездо, которое называется «VΩmA». Пределы измерений такие же.

Размещение щупов на мультиметре DT-832

Если же вам требуется измерить ток до 10 Ампер, то необходимо переставить опять же красный щуп в гнездо подписанное как «А» (либо же 10ADC).

Щупы на мультиметре установлены для измерения тока до 10А

Запомните, данные положения крайне важны. Если вы не будете соблюдать эти требования, то ваш прибор очень быстро выйдет из строя.

Возможно, у вас завалялся еще стрелочный вариант исполнения мультиметра. Так вот для домашнего использования вариант цифрового прибора гораздо более практичен и прост в восприятии. На табло вы сразу же видите готовый результат измерений и не требуется никаких дополнительных манипуляций для подсчета показаний.

Мультиметр со стрелочным табло

Итак, с органами управления мы с вами разобрались и теперь знаете, какое положение за что отвечает. Сейчас давайте приступим к непосредственным практическим опытам с мультиметром.

Как измерить напряжение мультиметром

Итак, для того, чтобы измерить напряжение в розетке, вставляем черный щуп в гнездо COM, а красный, в зависимости от модификаций мультиметра в «VΩ >/» или же «VΩmA».

Так как мы планируем измерять напряжение в розетке, то по новому стандарту должно быть 230 Вольт. Значит, на приборе выставляем предел измерений 750 Вольт переменки.

Готовим мультиметр к измерению переменного напряжения в розетке

Теперь все просто. Вставляем щупы мультиметра в гнезда розетки и проверяем напряжение.

Измерение напряжения мультиметром в розетке

Для того, чтобы измерить напряжение аккумулятора, щупы оставляем в неизменном положении, а вот на мультиметре теперь выставляем измерение постоянки и предел выбираем 20 Вольт.

Теперь для того, чтобы получить правильные данные, черный щуп сажаем к минусовой клемме, а красный щуп к плюсовой. Если вы их перепутаете местами, конечно, ничего страшного не случится, только на приборе будет показано значение с минусом.

Измеряем напряжение кроны с помощью мультиметра

Важно. Измерение напряжения производится параллельным присоединением щупов. Всегда выбирайте предел измерений выше, чем у прибора, на котором будет производиться измерение напряжения. Так же ни в коем случае не касайтесь оголенных токоведущих частей.

Теперь давайте перейдем к следующему виду измерений, а именно к измерению тока.

Как измерить ток с помощью мультиметра

В данном варианте измерения требуют дополнительных манипуляций и они сложнее (хотя в быту такие измерения практически не производятся, я расскажу про алгоритм, чтобы вы были в курсе).

Для того, чтобы измерить ток мультиметром необходимо включить его в измеряемую цепь последовательным образом.

Для измерения тока выполняем последовательное соединение мультиметра

Теперь нам нужно определиться с тем, какова примерно будет измеряемая величина тока до 200 мА или же больше. От этого зависит положения щупов.

Допустим нам нужно измерить сколько потребляет ампер автомобильная лампа. Для этого выбираем предел 10 А и собираем схему проверки.

Только после сборки проверочной схемы включаем питание и смотрим сколько же она потребляет.

Отключение мультиметра нужно производить только после обесточивания проверочной схемы.

Как измерить сопротивление с помощью мультиметра

Теперь давайте разберем, наверное, самую востребованную функцию во всех мультиметрах. Для того, чтобы произвести измерение сопротивления с помощью мультиметра нам нужно выбрать предел измерения сопротивления и вставить щупы в соответствующие гнезда.

Подготавливаем мультиметр для измерения сопротивления

Важно. Обязательно, перед тем как измерять сопротивление убедитесь, что на измеряемом резисторе отсутствует напряжение. Иначе вы просто спалите свой прибор (кстати, по статистике наиболее частая причина выхода из строя мультиметров — это как раз спаленная прозвонка).

После этого прислоняем щупы к сопротивлению и смотрим, какие значения отображаются на циферблате.

Если прибор показал «1», то увеличьте предел измерения. Если на самом высоком пределе измерения все так же «1», то, скорее всего сопротивление в обрыве.

Проверка мультиметром сопротивления

Прибор показал «0», то сопротивление пробито. Прибор показывает сопротивление не то, что написано на самом сопротивлении. Это нормально, у самих резисторов есть допустимый разброс по параметрам.

Прозвонка с помощью мультиметра

Так же крайне востребованная функция в мультиметре и при этом предельно простая. Для того, чтобы прозвонить на целостность, например провод, выставляем на мультиметре щупы и стрелку следующим образом:

Прозвонка на мультиметре

Теперь прислоняем щупы к проводу. Если прибор противно запищал и на циферблате практически ноль, значит провод цел. Если же нет, то он в обрыве (все просто и понятно).

Проверка конденсаторов мультиметром

Для того, чтобы проверить конденсаторы с помощью мультиметра, нам не нужны концы. Просто переводим стрелку на требуемый предел и вставляем конденсатор в соответствующее гнездо.

Проверка конденсатора мультиметром

Показания соответствуют параметрам? Значит конденсатор в норме. Нет? Значит, он не годен.

Проверка транзисторов с помощью мультиметра

Для того, чтобы проверить на целостность транзистор, так же переводим стрелку на «hFE» и в соответствующее гнездо, согласно даташиту изделия, вставляете транзистор.

Проверка транзистора мультиметром

Биполярные транзисторы подразделяются на три типа:

  1. NPN.
  2. PNP.
  3. Нерабочий хлам.

Правильно вставили транзистор в соответствующие выводы, смотрим на табло. Если на экране «0» значит, транзистор относится к третьему типу, если «1», то проверяемый транзистор исправен.

Если вам удобней воспринимать информацию в видео формате, то вот:

Подробная видеоинструкция как пользоваться мультиметром



Какой мультиметр выбрать

Этот вопрос возникает у каждого кто захотел себе такой прибор в домашнюю мастерскую. Так вот, если же вам нужен прибор, чтобы пару раз в месяц измерить напряжение в розетке и проверить целостность питающего шнура, то нет смысла покупать дорогостоящие аппараты. С этим справится самый обычный мультиметр.

Если же вы планируете выполнять какие либо электронные поделки осуществлять проверку схем, то лучше приобрести более дорогой вариант мультиметра.

Бонус для дочитавших

Итак, не хотите произвести небольшой эксперимент, и узнать какое напряжение вырабатывает ваше собственное тело?

Для этого на мультиметре выставите предел измерения постоянного напряжения на 200 мV, щупы поставьте соответствующим образом и просто коснитесь пальцами щупов.

Теперь вы знаете, какое напряжение протекает по вашему телу. Понравился материал, тогда поддержите меня и репостните его в социальных сетях, так же не стесняйтесь задавать свои вопросы в комментариях.

Поделиться ссылкой:

фото обзор, видео — Asutpp

Мультиметр – это инструмент, используемый для проверки постоянного или переменного напряжения, сопротивления или непрерывности тока в цепи. Рассмотрим, 3 способа, как пользоваться мультиметром для чайников, чтобы узнать, есть ли ток в локальной электрической сети.

Строение мультиметра

Перед началом работы необходимо изучить составляющие устройства, т.к. инструкция далеко не всегда прилагается, мы подготовили их описание:

  1. Циферблат: Имеет дугообразные весы, видимые через стеклянный или пластмассовый дисплей. Указатель на дисплее показывает значения по шкале. Если будете цифровым мультиметром (mastech mas838, ms8230b, m890d, dt700d, dt 9202a, 59002, mas830, my64), то его циферблат будет заменен лед-дисплеем.
  2. Указатель или стрелка: Это тонкая черная игла на самой левой позиции в окне циферблата, предназначена для показаний измеренных данных на стрелочных устройствах — yx 360trn, pmm 600, sunwa yx 1000a, м83. Перед те, как пользоваться стрелочным мультиметром обязательно прочтите инструкцию, особенно раздел «значения делений».
  3. Переключатель или кнопка: Позволяет изменять функции (вольтметр, амперметр, омметр) и масштаб (x1, x10 и т.д.) счетчика. Многие функции имеют несколько диапазонов, как и в сенсорных выключателях. Важно иметь полный набор режимов работы. Большинство измерителей используют ручку такого типа, как показано на картинке, но есть и другие. Независимо от этого, они работают аналогично. Некоторые метров оснащены положением «Выкл» , которая служит переключателем, а другие имеют отдельную кнопку, чтобы включить прибор. Измеритель должен быть установлен в положение «Выкл» при хранении.
  4. Валеты или отверстия в корпусе, чтобы вставить щупы. Большинство мультиметров имеют несколько гнезд. Одно, как правило, с надписью COM или (-) для общего и отрицательным. Для подключения черного щупа. Другой разъем помечен V (+) и символом Omega для Вольт и Ом, соответственно, и положительных зарядов. + и — символы представляют полярность зонда, при установке и тестировании величины постоянного тока. Если измерительные провода устанавливаются в соответствии с инструкцией, красный провод будет положительным, а черный отрицательным. Многие приборы имеют дополнительные разъемы, которые требуются для высоковольтных испытаний.
  5. Тестовые провода с клещами: С тестером идет 2 провода: один черный и красный.
  6. Отсек для батарей и предохранителей: обычно находится на обратной стороне. Полностью заряженные аккумуляторы будут необходимы для сопротивления и непрерывности испытаний.
  7. Регулировка нуля: Это маленькая кнопка обычно располагается около набора, который называется Ом Adjust, 0 ADJ, или аналогично. Используется только в режиме омметра или измерения диапазона сопротивления, в то время как датчики замкнуты, например, для установки терморегулятора котла.

Видео обзор работы с мультиметром

Использование мультиметра для измерения сопротивления

Многие не знают, как мультиметром пользоваться для измерения сопротивления, а ведь это его основная функция, которая особенно будет полезна, если нужно провести монтаж электропроводки в квартире или доме. Установить мультиметр на показатель Ом, путем поворота ручки до соответствующего показателя (рисунок 1).

Рисунок 1. Измерение сопротивления мультиметром

Обратите внимание на показания счетчика. Если измерительные провода не находятся в контакте с каким-либо предметом, игла указателя или аналоговый измеритель тестера будет отклоняться в левую сторону, при работе с цифровым аппаратом – значение будет «скакать» в большую сторону. Это представляет собой бесконечное количество сопротивления, или «обрыв», но также означает, что нет никакой связи путь между черным и красным зондами.

  1. Подключите черный щуп к разъему -COM (рисунок 2)
  2. Подключите красный щуп к гнезду отмеченные Omega (символ обозначающий Ом) или букве «R» или «P» рядом с ним (рисунок 3)
  3. Установите диапазон (если имеется) в R х 100 (рисунок 4)
  4. Держите зонды измерительных проводов вместе. Стрелка прибора должна полностью перейти на правую сторону циферблата. Найдите «настройки нуля» и вращайте ручку так, чтобы измеритель показывал 0 (или как можно ближе к 0, насколько это возможно) (рисунок 5)
Рисунок 2. Подключаем черный щуп на -COMРисунок 3. Подключение красного щупа на букву P (+) мультиметраРисунок 4. Установка диапазона на мультиметреРисунок 5. Настройка нуля на мультиметре

Обратите внимание, что эта позиция называется «Короткое замыкание» или «Ом на нуле» показанием для этого диапазона – 1 R X. Ом Рисунок 6

Рисунок 6. Ом на нуле мультиметра

Замените батареи (при необходимости). Если омметр не показывает 0 – это может означать, что батарейки разряжены и должны быть заменены.

Использование мультиметра для измерения напряжения (Вольт)

Установите измеритель на самом высоком диапазоне предусмотренным для Вольт переменного тока. Пока неизвестно, какое напряжение будет наибольшим, поэтому чтобы устройство не повредит устанавливаем показатель на максимум.

  1. Вставьте черный щуп в отверстие СОМ или -. Вольт Рисунок 1
  2. Вставьте красный щуп в отверстие V или +. Вольт Рисунок 2
  3. Поверните ручку измерителя на нужный режим (DCV или ACV) (рисунок 3). Максимальное значение шкалы должно совпадать с селектором диапазонов ручки. Показатели напряжения являются линейными. Точность деления до 0,001 (рисунок 4)
  4. Проверьте общую электрическую розетку.
  5. Вставьте черный провод в одно из отверстий установленной розетки, красный в другое. Выньте провода из розетки, и проверните ручку переключателя до самого низкого диапазона. Вольт Рисунок 5
  6. Если указатель не двигался, вполне вероятно, что был выбран режим постоянного тока вместо переменного. Дело в том, что эта ошибка может оказаться смертельной, особенно если измерение проводится для изменения разводки в квартире, поэтому лучше проверьте напряжение в обоих режимах.
Рисунок 3. Выбор режима измерения напряжения в мультиметреРисунок 4. Установка диапазона ACV в мультиметреРисунок 5. Измерение напряжения в розетке мультиметром

Режим амперметра у мультиметра

Как правильно пользоваться мультиметром dt 832, dt 838, dt 830b, dt9205a в режиме измерения напряжения в автомобиле? Этому не сложно научится. Установите измеритель на самом высоком показателе переменного или постоянного тока, если Amp диапазон поддерживается.

Учтите, что большинство мультиметров будет измерять только очень небольшое количество тока в мкА и мА диапазонах. Это значения тока, которые проходят только в самых тонких электронных схемах, и в тысячи (и даже миллионы) раз меньше, чем значения в любой домашней электрической сети. Например, для обычной лампочки 100W / 120V аварийного освещения необходимо 0,833 ампер.

  1. Вставьте черный щуп в СОМ или -.
  2. Вставьте красный щуп в -. Выключите питание схемы, отключите разделительный трансформатор.
  3. Амперметр размещается последовательно со схемой для измерения силы тока. Необходимо соблюдать полярность. Ток течет от положительной стороны к отрицательной. Установите диапазон тока к наибольшему показателю (рисунок 1)
  4. Подайте питание и отрегулируйте диапазон данных к уменьшению. Не превышайте диапазон расходомера, в противном случае он может быть поврежден. Чтение около 2 мА должно быть указано, так как из закона Ома I = V / R = (9 вольт) / (4700 Ω) = 0,00191 = 1,91 усилители мА.
Рисунок 1. Установка диапазона тока

Некоторые важные нюансы:

  • Если мультиметр перестает работать, проверьте предохранитель. В отдельных случаях необходимо использовать накладные клеммы (рисунок 2)
  • Никогда не подключайте прибор через источник напряжения батареи или если он установлен для измерения силы тока (ампер).
  • Важно не только уметь пользоваться устройством, но и выбирать качественные приборы.  Тестируйте прибор сразу во время покупки!
  • Кроме теоретических знаний, предлагаем получить практические навыки и просмотреть видео, как пользоваться мультиметром стрелочным и аналоговым цифровым серии digital — дт 830в, dt 181, dt9208a, dt 182.
Рисунок 2. Накладные клеммы в мультиметре

Как пользоваться цифровым мультиметром - инструкция

Мультиметр — это один из недорогих измерительных приборов, которым пользуются как профессионалы, так и любители ремонтирующие домашнюю проводку и электроприборы. Без него любой электрик чувствует себя как без рук. Раньше для измерения напряжения, тока, сопротивления требовалось три разных инструмента. Сейчас все это можно замерить с помощью одного универсального девайса. Пользоваться цифровым мультиметром очень легко.

Основные два правила которые нужно запомнить:

  • куда правильно подключать измерительные щупы
  • в какое положение устанавливать переключатель для замеров разных величин

Мультиметр внешний вид и разъемы

На фронтальной части тестера все надписи выполнены на английском языке, да еще с использованием аббревиатуры.

Что означают данные надписи:

  • OFF — прибор отключен (чтобы батарейки прибора не разрядились, устанавливайте переключатель в это положение после измерений)
  • ACV — измерение переменного U
  • DCV — измерение постоянного U
  • DCA — измерение постоянного тока
  • Ω — замер сопротивления
  • hFE — замер характеристик транзисторов
  • значок диода — прозвонка или проверка диодов

Переключение режимов происходит при помощи центрального поворотного переключателя. В самом начале использования цифрового мультиметра рекомендуется сразу же отметить метку указателя на переключателе контрастной краской. Например вот так:

Большинство выходов из строя прибора как раз связано с неправильным выбором положения переключателя.

Питание осуществляется от батарейки типа крона. Кстати по разъему для подключения кроны можно косвенно судить о том, собран тестер в заводских условиях или где то в китайских «кооперативах». При качественной сборке, присоединение происходит через специальные разъемы предназначенные для кроны. В менее качественных вариантах используются обычные пружинки.



Мультиметр имеет несколько разъемов для подключения щупов и всего два щупа. Поэтому важно правильно подключать щупы для измерения определенных величин, иначе можно легко спалить прибор.

Щупы как правило разного цвета — красного и черного. Щуп черного цвета подключают к разъему с надписью COM (в переводе — «общий»). Красный щуп в два других разъема. Разъем 10ADC применяется, когда необходимо замерить силу тока от 200мА до 10А. Разъем VΩmA используется для всех остальных измерений — напряжения, тока до 200мА, сопротивления, прозвонки.

Основное нарекание вызывают именно заводские щупы идущие в комплекте с прибором. Почти каждый второй обладатель мультиметра рекомендует их заменить на более качественные. Правда при этом стоимость их может быть сопоставима со стоимостью самого тестера. В крайнем случае их можно усовершенствовать путем усиления в местах изгиба проводов и изоляции наконечников щупов.

Если же вы хотите себе качественные силиконовые щупы с кучей наконечников, то заказать их с бесплатной доставкой можно на АлиЭкспресс здесь.

Ранее широко применялись и стрелочные тестеры. Некоторые электрики даже отдают предпочтения им, считая их более надежными. Однако рядовым потребителям пользоваться ими из-за большой погрешности шкалы измерения менее удобно. Кроме того, при работе стрелочным мультиметром, обязательно нужно угадывать полярность контактов. У цифровых при не правильном подключении к полюсам, показания будут просто отображаться со знаком минус. Это штатный режим работы, который не испортит мультиметр.

Основные операции с мультиметром

Замер напряжения

Как использовать цифровой мультиметр для замеров напряжения? Для этого ставите переключатель на мультиметре в соответствующее положение. Если это напряжение в розетке дома (переменное напряжение), то перещелкиваете переключатель в положение ACV. Щупы вставляете в разъемы COM и VΩmA.

Первым делом проверяйте правильность подключения разъемов. Если один из них ошибочно будет установлен в контакт 10ADC – при замере напряжения возникнет короткое замыкание.

Начинайте измерение с максимального значения на приборе — 750V. Полярность щупов при этом абсолютно не играет никакой роли. Не нужно щупом черного цвета обязательно касаться ноля, а красным – фазы. Если на экране высветится значение гораздо меньше, а перед ним будет стоять цифра «0», это означает, что для более точного замера можно переключиться в другой режим, с меньшей шкалой уровня напряжения, которую позволяет измерять ваш мультиметр.

При замере постоянного напряжения (например электропроводка в машине) переключаетесь в режим DCV.

И также начинаете замеры с наибольшей шкалы, постепенно понижая ступени измерения. Для замеров напряжения подключать щупы нужно параллельно измеряемой цепи, при этом пальцами держитесь только изолированной части щупа, чтобы самому не попасть под напряжение. Если на дисплее высветилось значение напряжения со знаком «минус», это означает что Вы перепутали полярность.

ВНИМАНИЕ: при замерах напряжения в обязательном порядке проверяйте, что шкала мультиметра выставлена правильно. Если начать замерять напряжение при включенном положении переключателя DCA, т.е на замер тока, то легко можно создать короткое замыкание непосредственно у себя в руках!

Некоторые опытные электрики советуют при замере напряжения в розетке, оба щупа держать в одной руке. При плохой изоляции щупов и их пробое, это позволит обезопасить в некоторой степени себя от поражения эл.током.

Мультиметр работает на батарейке (используется крона на 9 Вольт). Если батарейка начинает садиться, мультиметр начинает безбожно врать. В розетке вместо 220В может показаться все 300 или 100 Вольт. Поэтому, если показания прибора вас начинают сильно удивлять, в первую очередь проверьте питание. Косвенным признаком разрядки батареи могут служить хаотичные изменения показаний на дисплее, даже когда щупы не подключены к измеряемому объекту.

Замер тока

Прибором можно замерять только силу постоянного тока. Переключатель должен быть в положении – DCA.

Будьте внимательны! При измерении тока, если Вы не знаете, примерно в каких пределах будет сила тока, лучше начать измерения, вставив щуп в разъем 10ADC, иначе замеряя ток более 200мА на разъеме VΩmA, можно легко спалить внутренний предохранитель.

Здесь щупы в отличии от замеров напряжения нужно подключать последовательно в цепь с измеряемым объектом. То есть вам придется разрывать цепь и после этого в образовавшийся разрыв подключить щупы. Делать это можно в любом удобном месте (в начале, середине, конце цепи).

Чтобы постоянно не держать руками щупы, можно использовать для присоединения крокодильчики.

Знайте, что если при измерении тока по ошибке поставить переключатель в режим ACV (замер напряжения), то с прибором с большой вероятностью ничего страшного не произойдет. А вот если наоборот, то мультиметр выйдет из строя.

Замер сопротивления

Для измерения сопротивления переключатель ставите в положение — Ω.

Выбираете нужное значение сопротивления или же опять начинаете с самого большого. Если Вы измеряете сопротивление на каком то работающем аппарате или проводе, рекомендуется отключить с него питание (даже от батарейки). Таким образом данные замеров будут более точными. Если при измерении на дисплее у вас высветилось значение «1, OL» — это означает, что прибор сигнализирует о перегрузке и переключатель нужно поставить в больший диапазон замеров. Если же высвечивается «0» — то наоборот, уменьшите шкалу измерений.

Чаще всего мультиметр в режиме сопротивления используют при ремонтных работах, для проверки работоспособности бытовой техники, исправности обмоток, отсутствия замыкания в цепи.

При замерах сопротивления не касайтесь пальцами оголенных частей щупов — это скажется на точности измерений.

Прозвонка

Еще один режим работы тестера которым часто пользуются — это прозвонка.

Для чего она нужна? Например для того, чтобы найти обрыв в цепи, или наоборот — удостовериться что цепь не повреждена (проверка целостности предохранителя). Здесь уже не важен уровень сопротивления, важно понять что с самой цепью — целая она или нет.

Нужно заметить что звукового сигнала на DT830B нет.

У других марок как правило сигнал раздается при сопротивлении цепи не более 80 Ом. Сам режим прозвонки происходит при положении указателя – проверка диодов.

Прозвонкой также полезно проверять целостность самих щупов замыкая их друг с другом. Так как при частом использовании может произойти их повреждение, особенно в месте входа провода в трубку щупа. Обязательно перед каждым измерением убедитесь что отсутствует напряжение на том участке, куда будете подключать щупы для прозвонки, иначе можете спалить прибор или создать короткое замыкание.

Техника безопасности при работе с мультиметром

  • не производите замеры во влажном помещении
  • не переключайте пределы измерений в момент самих замеров
  • не замеряйте напряжение и силу тока, если их величины больше тех, на которые рассчитан мультиметр
  • используйте щупы с исправной изоляцией

Надеюсь данный материал помог вам ознакомиться с основными параметрами работы мультиметра. И Вы сможете безопасно и продуктивно его использовать при ремонтных работах.

Скачать инструкцию на мультиметр

Статьи по теме

Как использовать мультиметр - Руководство для начинающих

В этом посте мы покажем вам, как пользоваться мультиметром. Этот пост в основном адресован новичкам, которые только начинают заниматься электроникой и понятия не имеют, как использовать мультиметр и чем он может быть полезен. Мы рассмотрим наиболее общие функции мультиметра, а также способы измерения силы тока, напряжения, сопротивления и проверки целостности цепи.

Рекомендуемая литература: Лучшие мультиметры до 50 долларов.

Что такое мультиметр и зачем он вам?

Мультиметр - это измерительный инструмент, абсолютно необходимый в электронике.Он сочетает в себе три основные функции: вольтметр, омметр и амперметр, а в некоторых случаях - целостность цепи.

Мультиметр позволяет понять, что происходит в ваших цепях. Когда что-то в вашей цепи не работает, мультиметр поможет вам в устранении неполадок. Вот некоторые ситуации в проектах электроники, в которых вам может пригодиться мультиметр:

  • переключатель включен?
  • Этот провод проводит электричество или он сломан?
  • сколько тока проходит через этот светодиод?
  • сколько заряда осталось в ваших батареях?

На эти и другие вопросы можно ответить с помощью мультиметра.

Выбор мультиметра

Вы можете найти широкий выбор мультиметров с различными функциями и точностью. Базовый мультиметр стоит около 5 долларов и измеряет три самых простых, но наиболее важных значения в вашей цепи: напряжение, ток и сопротивление.

Однако вы можете догадаться, что этот мультиметр не прослужит дольше и не очень точен. Лучший мультиметр для вас будет зависеть от того, что вы собираетесь делать, если вы новичок или профессиональный электрик, и от вашего бюджета.

Если вам нужна помощь в выборе мультиметра, ознакомьтесь с нашей публикацией на Maker Advisor о лучших мультиметрах стоимостью менее 50 долларов .

Знакомство с мультиметром

Мультиметр состоит из четырех основных частей:

  • Дисплей : здесь отображаются измерения
  • Ручка выбора : выбирает то, что вы хотите измерить
  • Порты : сюда подключаются зонды

  • Щупы : мультиметр поставляется с двумя щупами.Обычно один красный, а другой черный.

Примечание : Нет никакой разницы между красным и черным зондами, только цвет.

Итак, принимая соглашение:

  • черный щуп всегда подключен к COM-порту.
  • : красный зонд подключен к одному из других портов в зависимости от того, что вы хотите измерить.

Порты

К порту « COM » или «» следует подключить черный датчик.Зонд COM обычно черный.

  • 10A используется при измерении больших токов, более 200 мА
  • µAmA используется для измерения тока
  • ВΩ позволяет измерять напряжение и сопротивление, а также проверять целостность цепи

Эти порты могут отличаться в зависимости от используемого мультиметра.

Измерение напряжения

Вы можете измерять постоянное или переменное напряжение. Буква V с прямой линией означает постоянное напряжение.

Знак V с волнистой линией означает напряжение переменного тока.

Для измерения напряжения:

  1. Установите режим V с волнистой линией, если вы измеряете напряжение переменного тока, или V с прямой линией, если вы измеряете напряжение постоянного тока.
  2. Убедитесь, что красный зонд подключен к порту с буквой V.
  3. Подключите красный щуп к положительной стороне вашего компонента, откуда идет ток.
  4. Подключите датчик COM к другой стороне вашего компонента.
  5. Прочтите значение на дисплее.

Совет: для измерения напряжения необходимо подключить мультиметр параллельно с компонентом, напряжение которого вы хотите измерить. При параллельном подключении мультиметра каждый щуп размещается вдоль выводов компонента, напряжение которого вы хотите измерить.

Пример: измерение напряжения батареи

В этом примере мы собираемся измерить напряжение батареи 1,5 В. Вы знаете, что у вас будет примерно 1.5В. Итак, вы должны выбрать диапазон с помощью ручки выбора, которая может читать 1,5 В. Так что в случае с этим мультиметром вам следует выбрать 2 В. Если у вас есть мультиметр с автоматическим выбором диапазона, вам не нужно беспокоиться о диапазоне, который нужно выбрать.

Что делать, если вы не знали, каково значение напряжения? Если вам нужно измерить напряжение чего-либо, и вы не знаете, в какой диапазон будет попадать значение, вам нужно попробовать несколько диапазонов.

Если выбранный вами диапазон ниже реального значения, на дисплее вы увидите 1, как показано на рисунке ниже.1 означает, что напряжение выше выбранного вами диапазона.

Если вы выберете более высокий диапазон, в большинстве случаев вы сможете считывать значение напряжения, но с меньшей точностью.

Что произойдет, если поменять местами красный и черный щуп?

Ничего опасного не произойдет. Показание мультиметра такое же, но отрицательное.

Пример: измерение напряжения в цепи

В этом примере мы покажем вам, как измерить падение напряжения на резисторе в простой схеме.В этой примерной схеме загорается светодиод.

СОВЕТ: два параллельно подключенных компонента разделяют напряжение, поэтому вам следует подключать щупы мультиметра параллельно тому компоненту, напряжение которого вы хотите измерить.

Для подключения схемы необходимо подключить светодиод к батарее 9 В через резистор 470 Ом.

Для измерения падения напряжения на резисторе:

  1. Вам просто нужно вставить красный щуп в один вывод резистора, а черный щуп - на другой вывод резистора.
  2. Красный зонд должен быть подключен к той части, из которой идет ток.
  3. Также не забудьте убедиться, что датчики вставлены в правильные порты.

Измерение тока

Для измерения тока необходимо иметь в виду, что последовательно соединенные компоненты разделяют ток. Итак, вам нужно подключить мультиметр последовательно к вашей цепи.

СОВЕТ: для последовательного подключения мультиметра необходимо разместить красный датчик на проводе компонента, а черный датчик - на проводе следующего компонента.Мультиметр действует так, как будто это провод в вашей цепи. Если вы отключите мультиметр, ваша схема не будет работать.

Перед измерением тока убедитесь, что вы подключили красный щуп к правому порту, в данном случае мкА. В приведенном ниже примере используется та же схема, что и в предыдущем примере. Мультиметр является частью схемы.

Измерение сопротивления

Вставьте красный щуп в правый порт и поверните ручку выбора в положение сопротивления.Затем подключите щупы к выводам резистора. То, как вы соединяете выводы, не имеет значения, результат тот же.

Как видите, резистор 470 Ом имеет только 461 Ом.

Проверка целостности

Большинство мультиметров предоставляют функцию, которая позволяет вам проверить целостность вашей цепи. Это позволяет легко обнаруживать такие ошибки, как неисправные провода. Это также поможет вам проверить, подключены ли две точки цепи.

Для использования этой функции выберите режим, похожий на динамик.

Как работает непрерывность?

Если между двумя точками очень низкое сопротивление, которое меньше нескольких Ом, эти две точки электрически соединены, и вы услышите непрерывный звук.

Если звук непостоянен или вы его совсем не слышите, это означает, что то, что вы тестируете, имеет неисправное соединение или вообще не подключено.

ПРЕДУПРЕЖДЕНИЕ : Для проверки непрерывности необходимо выключить систему! Отключите питание!

Коснитесь двух щупов вместе, и, когда они будут подключены, вы услышите непрерывный звук.

Чтобы проверить целостность провода, вам просто нужно подключить каждый щуп к наконечникам проводов.

Завершение

Мультиметр - незаменимый инструмент в любой лаборатории электроники. В этом руководстве для начинающих мы показали вам , как использовать мультиметр . Вы узнали, как измерять напряжение, ток и сопротивление, а также как проверять целостность цепи.

Если вы ищете мультиметр, вы можете найти этот пост полезным Лучшие мультиметры до 50 долларов .

Начало работы с мультиметром

Мультиметры - идеальный инструмент для поиска и устранения неисправностей в электрических цепях, от промышленных до бытовых устройств. Существуют сотни различных типов мультиметров с разными возможностями и ценами, однако основы их использования должны быть одинаковыми. Мультиметры измеряют напряжение, ток и сопротивление, используя аналоговые или цифровые схемы. Самым распространенным измерителем является цифровой мультиметр (DMM) .

Функции мультиметра

Базовые счетчики обычно имеют три порта для измерения следующего:
1.COM
2. Вольт / Ом
3. Ампер

Некоторые цифровые мультиметры имеют только один порт для усилителя, в то время как некоторые имеют порты миллиампера и усилителя (показано ниже). Порт миллиампер используется для измерения токов менее 300 мА (типично) для более точного считывания.


Поворотный переключатель, показанный здесь выше, используется для выбора типа измерения, которое вы хотите выполнить.
  • Знак "V" с волнистой линией над ним предназначен для измерения переменного напряжения.
  • Буква «V» с пунктирными и сплошными линиями над ним предназначена для измерения постоянного напряжения.
  • «мВ» с пунктирными и сплошными линиями над ним используется для измерения милливольт постоянного тока.
  • Позиция «Ω» предназначена для измерения сопротивления.
  • На следующей позиции отображается символ «диод». Эта позиция позволяет нам протестировать диодов .
  • Позиция «мА / А» предназначена для измерения ампер и ампер.
  • Последняя позиция, «мкА», предназначена для измерения микроампер.

Выполнение простых измерений

Лучший способ понять, как пользоваться цифровым мультиметром, - это провести несколько простых измерений.

Проверка напряжения постоянного / переменного тока: аккумулятор

1. Подключите черный разъем к COM-порту мультиметра, а красный разъем к порту Voltage (часто обозначается как VΩmA).
2. Установите шкалу измерителя на напряжение постоянного тока (обозначается буквой В).
3. Поместите красный датчик в положение «+», а черный датчик - в положение «-» на батарее.

Ваш измеритель должен отображать напряжение постоянного тока. Вы можете выполнить те же действия, чтобы измерить напряжение переменного тока, сопротивление и целостность цепи. Просто убедитесь, что циферблат установлен правильно, чтобы измерить соответствующую единицу (например,VAC, VDC, Ω, диод и т. Д.)

Примечание. При измерении сопротивления обычно требуется измерять компонент вне цепи, как показано ниже, а не в цепи. Проведение внутрисхемных измерений может привести к неточности из-за сопротивления соседних компонентов.


Измерение сопротивления
Измерение целостности
Тест батареи

Измерение тока

Измерение тока немного отличается от простого размещения щупа на контакте с напряжением. Сначала подключите красный разъем к порту усилителя (обычно обозначается буквой A).

Для измерения тока необходимо замкнуть измеритель в цепь, как показано на изображении ниже. Цепь размыкается, и датчики вставляются в замкнутую цепь, поэтому ток проходит через счетчик, замыкая контур. Другой и, возможно, более точный метод заключается в измерении напряжения на резисторе и использовании закона Ома (V = IR) для расчета тока.


Схема измерения тока

Характеристики и типы мультиметра

Существует два основных типа мультиметров - аналоговый и цифровой.

Аналоговые мультиметры все еще широко используются и стоят примерно столько же, сколько цифровой мультиметр (DMM), но не обеспечивают такой же точности, как DMM. Аналоговые измерители полезны при отображении показаний в реальном времени с падениями напряжения и тока, когда необходимо постоянно наблюдать за эффектами регулирования частей схемы, таких как нагрузка. Отличительной особенностью аналоговых счетчиков является дисплей с подпружиненным стрелочным указателем, покоящимся на проволочной катушке, окруженной магнитом.При протекании тока он создает силу, которая толкает магнит, чтобы скрутить катушку, вызывая ее вращение.

Цифровые мультиметры используются чаще из-за их точности и простоты использования. В отличие от аналоговых измерителей, цифровые мультиметры не имеют сопротивления внутри, обеспечивая точное считывание. Он также не ограничен размером шкалы считывания. Цифровые мультиметры легко калибруются и имеют автоматическую регулировку диапазона.


Velleman AVM460 Аналоговый мультиметр
Другие общие функции цифрового мультиметра:
  • Автоматический выбор диапазона для выбора определенного диапазона для тестируемого количества
  • Выборка и удержание, чтобы отобразить самые последние показания после того, как измеритель отключен от тестируемой цепи
  • Испытания с ограничением тока на падение напряжения на полупроводниковых переходах для проверки диодов и транзисторов
  • Отображение тестируемого количества в виде гистограммы, что упрощает тестирование по принципу «годен / не годен», а также позволяет определять быстро меняющиеся тенденции.
  • Осциллограф с низкой полосой пропускания Функциональность
  • Тестеры автомобильных цепей
  • Простой сбор данных для записи максимальных и минимальных показаний за определенный период или для отбора проб через фиксированные интервалы
  • Интеграция с пинцетом для использования с технологией SMD
  • Комбинированный измеритель LCR для малогабаритных компонентов SMD и сквозных отверстий
Цифровые мультиметры также могут быть напрямую подключены к компьютеру с помощью каналов IrDA , RS-232, соединений, USB или инструментальной шины, такой как IEEE-488 .Интерфейс позволяет компьютеру записывать измерения по мере их выполнения.

На что обращать внимание на базовый мультиметр?

• Проверка целостности цепи с помощью пьезозуммера
• Проверка сопротивления от 10 Ом (или ниже) до 1 Мегаом (или выше)
• Проверка постоянного напряжения от 100 мВ (или ниже) до 50 В
• Проверка переменного напряжения от 1 В и до 400 В (или 200 В в США / Канаде / Японии)

Если вы планируете достаточно продвинуться в области электроники и хотите измерить счетчик, который
скоро не перерастет, вот несколько других функций, которые вы захотите найти в счетчике:

  • Автоматическое отключение: продлевает срок службы батарей
  • Испытание постоянного и переменного тока, от 10 мА до 10 А для некоторых моделей
  • Kick Stand: удерживает прибор в вертикальном положении и освобождает руки от работы на рабочих поверхностях
  • Кнопка удержания: сохраняет значение, отображаемое на дисплее, чтобы вы могли выполнять зондирование, не глядя на счетчик
  • Обычная батарея: 9V или AA , в карманных счетчиках используются трудно заменяемые монетные элементы

Velleman DVM810 Mini 3-1 / 2 Цифровой мультиметр

Безопасность прежде всего: общие ошибки при использовании мультиметра

Помните, что вы имеете дело с электричеством, поэтому важно соблюдать осторожность при использовании мультиметра. Вот некоторые из наиболее распространенных ошибок, которые делают люди:
  • Не забывая переключать измерительные провода (гнезда) при переключении между измерением тока и проверкой напряжения / сопротивления
  • Превышение максимального значения счетчика
  • Функциональный переключатель находится в неправильной функции при попытке измерения
  • Использование метра в зоне, превышающей заявленный рейтинг
  • Во избежание ложных показаний, которые могут привести к поражению электрическим током или травмам, заменяйте батарею, как только загорится индикатор
    .Кроме того, при выполнении измерений держите пальцы за защитными кожухами на щупах.
  • Некоторые простые ошибки могут стать причиной серьезных травм и даже смерти. Обязательно всегда проверяйте провода и убедитесь, что шкала находится в правильном положении
    , и никогда не используйте измеритель, если провода были повреждены.
  • Никогда не используйте измеритель в цепях, мощность которых превышает 4800 Вт, и будьте осторожны при работе с напряжением выше 60 В постоянного тока или 30 В переменного тока
    среднеквадратического значения, поскольку они могут представлять опасность поражения электрическим током. Всегда обращайте пристальное внимание на оценки безопасности инструмента и никогда не используйте инструмент, который не соответствует классу
    .

Счетчики следующего шага

В дополнение к необходимому ручному мультиметру для мастерской с полным спектром услуг ваши проекты могут в конечном итоге привести вас к настольным испытательным станциям , подобным показанным ниже. Понимание этой стоимости является серьезной проблемой, когда создает рабочее пространство , Jameco имеет несколько лабораторий в одной. Благодаря тому, что несколько инструментов упакованы в одно оборудование, эти лабораторные центры могут иметь большое значение в ваших процедурах тестирования.
Дополнительные ресурсы по мультиметрам:
Afrotechmods
LadyAda
RobotPlatform

Использование мультиметра

В этой статье представлены основные концепции мультиметров и объясняется, как их использовать для основных измерений. Мультиметры - одно из самых полезных электрических и электронных помощников, доступных нам. Фактически это наши глаза, чтобы видеть электричество. Умение использовать мультиметр очень важно, если вам нужно знать, что происходит с электричеством. Мультиметр, как следует из названия, может выполнять несколько функций. Базовый измеритель позволит нам измерять и тестировать напряжения переменного тока, напряжения постоянного тока, полярность постоянного тока, сопротивление и часто ток. Более продвинутые измерители также измеряют частоту, емкость, усиление транзистора и / или индуктивность.

Аналоговый и цифровой мультиметр
Мультиметры

бывают разных форм и размеров. Однако в основном есть два типа:

Основные отличия указаны в следующей таблице:

Аналоговые счетчики Цифровые счетчики
1. Укажите стрелкой, перемещающейся по лицевой стороне счетчика. 1. Отобразите измеренное значение в фактических цифрах (числах).
2. Не такой точный, как точно откалиброванный цифровой измеритель. 2. Обычно считается более точным, чем аналог (только если они были правильно откалиброваны).
3. Для быстрого считывания точных значений напряжения может потребоваться некоторая практика, хотя они очень полезны для демонстрации наличия напряжения. 3. Легче считывать точные значения, чем на аналоговых счетчиках. Однако это часто бывает чрезмерным, когда все, что вам нужно знать, - есть ли напряжение или нет.
4. Особенно подходит для измерения быстро меняющихся напряжений. Стрелка точно следует за напряжением, быстро меняя его вверх или вниз. 4. Отображать вводящие в заблуждение результаты, если измеренное напряжение быстро меняется. Это связано с тем, что большинству цифровых измерителей требуется секунда или больше для считывания измеренного напряжения. Если за это время напряжение сильно изменится, показание будет неправильным.
5. Требуется батарея только при измерении сопротивления. 5.Требуется хорошая батарея для работы на всех настройках.

Если у вас нет счетчика или вы не можете взять его взаймы, то самое время приобрести его. Базового счетчика, вероятно, будет достаточно для ваших нужд. Это тот, который просто считывает напряжение переменного и постоянного тока, сопротивление и постоянный ток. Выбор между аналоговым и цифровым сигналами остается за вами и будет зависеть от доступности, а также от вашего бюджета и предпочтений. Не рекомендуется переплачивать за первый мультиметр, так как его использование может быть неоправданным.Однако измеритель, который делает основы, очень полезен.

Если вам нужно купить мультиметр, вот ссылка на ассортимент Amazon в США или Великобритании или
в Австралии. Раскрытие информации: если вы покупаете через эти ссылки Amazon, Джефф получает небольшую комиссию с каждой продажи.

Цифровые счетчики обычно доступны в большинстве магазинов электроники. Аналоговые счетчики часто считаются «старой технологией». Однако во многих ситуациях аналоговый измеритель может быть единственным доступным измерителем, который работает (поскольку им не требуются батареи для считывания напряжений).В этой главе будут рассмотрены оба типа счетчиков. Если у вас есть счетчик, держите его при себе при чтении этой статьи. Прочтите инструкции к вашему конкретному глюкометру, чтобы знать его функции. По возможности используйте глюкометр для выполнения упражнений в качестве практических примеров.

Измерение напряжения на мультиметре

Независимо от того, какой у вас прибор, вам необходимо примерно знать, какое напряжение вы измеряете. Первый выбор - между переменным и постоянным током. В качестве ориентира распространены следующие источники:

Для переменного тока: трансформаторы, генераторы переменного тока (часто ошибочно называемые генераторами), домашняя проводка, осветительные розетки, электрические розетки (настенные розетки).

Для постоянного тока: батареи, солнечные батареи, автомобили, электронное оборудование.

После того, как вы определили, будете ли вы измерять постоянный или переменный ток, вам необходимо выбрать это на своем мультиметре. См. Инструкции к вашему глюкометру. Большинство счетчиков не будут повреждены при выборе переменного тока вместо постоянного или постоянного тока вместо переменного тока. Однако счетчик не будет показывать правильно, если вообще будет.

Следующим шагом является примерное рассмотрение величины напряжения, которое вы будете проверять. Затем выберите на своем измерителе диапазон, превышающий это напряжение.

Пример 1: Вы хотите измерить напряжение в розетке. Оно должно быть 220 или 240 вольт, выберите диапазон 250 или 300 вольт переменного тока.

Пример 2: Вы хотите измерить напряжение автомобильного аккумулятора. Оно должно быть 12 вольт. Выберите диапазон 15, 20, 25, 30 или 50 вольт постоянного тока (в зависимости от диапазонов вашего измерителя).

Если вы не уверены, какое напряжение должно быть, начните с максимального диапазона.

Аналоговый счетчик
Цифровой измеритель
Если указатель измерителя перемещается только немного, выберите меньший диапазон.Продолжайте выбирать меньший диапазон, пока указатель не окажется на полпути или выше. Если показание составляет 0,01 или аналогичное очень низкое значение, выбирайте более низкий диапазон, пока не отобразится более значимое значение.
Если указатель выходит за пределы шкалы (полностью в правую сторону), вам необходимо быстро удалить датчики, выбрать более высокий диапазон, затем снова измерить Если выбран слишком большой диапазон, на большинстве измерителей будет отображаться OL или -1 или аналогичный показатель, указывающий на перегрузку или выход за пределы диапазона.

Некоторые (более дорогие) цифровые измерители имеют функцию, называемую «автоматический выбор» или «автоматический выбор диапазона». Это означает, что измеритель автоматически выберет подходящий диапазон для измеряемого напряжения. С этими измерителями все, что вам нужно сделать, это выбрать переменный или постоянный ток.

ГДЕ КАКОЙ ЗОНД?

Каждый счетчик имеет два датчика. Один черный датчик и один красный датчик. Черный обычно подключается к отрицательной (-) или общей клемме счетчика.Красный зонд обычно подключается к положительной (+) клемме измерителя.
[предупреждение]

Во избежание поражения электрическим током при измерении напряжения или тока всегда держите щупы только за пластиковую изоляцию.
НЕ прикасайтесь к металлическим штифтам

Измерение переменного тока

При измерении переменного тока не имеет значения, какой датчик переходит в фазу (иногда называемую «активным» или «горячим»), а какой датчик подключается к нейтрали (иногда называемой «холодным». То есть, переменный ток имеет без полярности (подробнее см. статью о переменном и постоянном токе).
Упражнение 1 : Чтобы измерить напряжение в сетевой розетке, вставьте один датчик в одно отверстие, а другой датчик в другое отверстие. Неважно, какой зонд куда идет. Попробуйте со своим счетчиком:

  1. Выберите диапазон напряжения переменного тока, 250 или 300 вольт (в зависимости от диапазона вашего измерителя).
  2. Не касаясь металлических концов датчиков, вставьте один датчик в одно из отверстий розетки. Вставьте другой зонд в другое выпускное отверстие. Ваш счетчик должен показывать где-то около того, какое должно быть напряжение (110, 220 или 240 вольт).
  3. Теперь, все еще не касаясь металлических кончиков зондов, поменяйте их местами. То есть выньте оба датчика из выходных отверстий, поменяйте их местами и осторожно вставьте снова. Ваш глюкометр должен показывать то же самое, что и раньше. Это показывает, что не имеет значения, в каком направлении идут щупы при измерении переменного тока.
Измерение постоянного тока

При измерении постоянного тока нужно подключить красный щуп к плюсу (+), а черный провод к минусу (-) измеряемого напряжения.Если вы перепутаете это и перевернете провода, счетчик будет читать в обратном направлении. То есть на аналоговых измерителях стрелка быстро переместится за левую часть шкалы. Если это произойдет, обычно не происходит необратимых повреждений, просто измените способ установки датчиков. На цифровых счетчиках все, что происходит, это то, что перед числами появляется знак «-», указывающий на отрицательное напряжение.

Упражнение 2 : Измерение напряжения автомобильного аккумулятора.

  1. Выберите на вашем мультиметре 15, 20 или 50 вольт постоянного тока.
  2. Поместите красный положительный щуп на положительный полюс аккумуляторной батареи.
  3. Подсоедините черный отрицательный щуп к отрицательной клемме аккумуляторной батареи.
  4. Хорошая батарея должна показывать от двенадцати до четырнадцати (12-14) вольт.

Обычно мультиметр используется для определения того, какой вывод от батареи или источника питания является положительным, а какой - отрицательным. Если вы не знаете, какой из них какой, удерживайте один датчик на одном из проводов, которые нужно проверить, а затем на мгновение коснитесь другого провода другим датчиком.Если на аналоговом измерителе указатель перемещается влево, поменяйте местами датчики. Когда счетчик показывает правильные показания, красный зонд подключается к положительному проводу (или положительной клемме аккумулятора). На цифровом измерителе, если появляется знак «-», поменяйте местами щупы, чтобы красный провод был подключен к плюсу.

Упражнение 3 : Определите положительный полюс маленькой батарейки фонарика.

Аналоговый счетчик Цифровой измеритель
Убедитесь, что красный датчик подключен к положительной клемме измерителя. Убедитесь, что красный датчик подключен к положительной клемме измерителя.
Выберите напряжение постоянного тока и диапазон 3 или 10 вольт (или любой другой, какой у вашего измерителя). Выберите DC Volts и диапазон 2 вольт (или любой другой).
Подсоедините черный провод к любому концу батареи. На мгновение прикоснитесь красным щупом к другому концу батареи. Подсоедините черный провод к любому концу батареи. Коснитесь красным щупом другим концом аккумулятора
Если счетчик показывает правильно, переходите к следующему шагу.Если указатель сместится влево, поменяйте щупы. То есть подключите черный щуп к концу, которого вы на мгновение коснулись красным щупом. Теперь коснитесь первого конца красным щупом. Теперь счетчик должен показывать правильно. Если счетчик показывает правильно (т.е. нет знака «-»), переходите к следующему шагу, если появляется знак «-», поменяйте щупы. То есть подключите черный щуп к концу, которого вы только что коснулись красным щупом. Теперь коснитесь первого конца красным щупом. Теперь счетчик должен показывать правильно
К черному щупу подсоединяется отрицательный (-) провод.Другой конец положительный (+). Конец, подключенный к черному щупу, - это отрицательный (-) провод. Другой конец положительный (+).

Практические рекомендации к примечанию

1) Измеритель считывает напряжение между двумя датчиками, но не обязательно полное напряжение в цепи. Это может показаться логичным утверждением, но многие люди оказались в ловушке, не понимая разницы.

2) Для проверки выходного напряжения усилителя HiFi лучше всего использовать аналоговый измеритель.

Упражнение 4 : Неважно, используете ли вы левый или правый канал, но вам нужно использовать положительную и отрицательную клеммы одного канала.

  1. Выберите переменный ток и диапазон 50 вольт на вашем измерителе.
  2. Подсоедините один щуп к отрицательной клемме динамика.
  3. Подсоедините другой щуп к плюсовой клемме динамика.
  4. Стрелка счетчика должна танцевать вверх и вниз в такт музыке. Насколько далеко продвинется игла, будет зависеть от регулятора громкости.

Это не очень практичный способ измерения выходной мощности, но он дает интересный дисплей. Чтобы правильно измерить выходные возможности вашего усилителя Hi-Fi, вам понадобится другое испытательное оборудование.

Измерение сопротивления на мультиметре

Полезной особенностью мультиметров является их способность измерять сопротивление в цепи. Хотя точное сопротивление в цепи может быть вам бесполезно, часто бывает, что относительное сопротивление полезно. Пример: точное сопротивление утюга для одежды не имеет значения.Однако знание того, что есть некоторое сопротивление (сопротивление нагревательного элемента), говорит вам, что он должен работать. Отсутствие сопротивления указывает на разрыв соединения, которое необходимо исправить.

Лучший известный способ разрушить ваш измеритель - это попытаться измерить высокое напряжение (например, 220 В переменного тока), все еще находясь в диапазоне сопротивления.
Перед измерением сопротивления убедитесь, что питание отключено и отключено.

Метод настройки мультиметра для измерения сопротивления различается для аналоговых и цифровых измерителей.Поэтому рассмотрим каждую отдельно.

.
Аналоговый мультиметр Мультиметр цифровой
1. Выберите сопротивление. Это часто обозначается символом Ом «Ω». 1. Выберите «Сопротивление». Это часто обозначается символом кОм кОм.
2. Откалибруйте измеритель. Для этого найдите ручку «Ohm’s Adjust», небольшую ручку, похожую на регулятор громкости.Сожмите металлические наконечники черного и красного щупов вместе так, чтобы они соприкасались. Пока они соприкасаются, перемещайте регулятор «Ohm’s Adjust» до тех пор, пока стрелка не совместится с крайней правой стороной шкалы. Это должно быть «0» по шкале Ом (обычно это верхняя шкала). 2. Цифровые счетчики предварительно откалиброваны, поэтому дальнейшая калибровка не требуется.
3. Поместите щупы поперек измеряемого сопротивления. Для большинства измерений сопротивления не имеет значения, какой зонд куда идет, то есть полярность не учитывается 3.Поместите щупы поперек измеряемого сопротивления. Для большинства измерений сопротивления не имеет значения, какой зонд куда идет, то есть полярность не учитывается
4. Считайте количество Ом на измерителе. Верхняя шкала обычно представляет собой шкалу сопротивления. Предположим, что стрелка указывает на «15». Если диапазон был Ом x 1, то вы измеряете 15 Ом. Если диапазон составляет Ом x 10, то вы измеряете 150 Ом. Аналогично Ом x 100 = 1500 Ом и Ом x 1K = 15000 Ом или 15 кОм. Если стрелка находится близко к левой части шкалы, выберите следующий диапазон.Пример: диапазон составляет Ω x 1. Стрелка указывает на 1200. Измените диапазон на Ω x 10, чтобы стрелка указывала на 120. 4. Считайте количество Ом на измерителе. Отображаемые числа указывают сопротивление в Ом. Цифровые измерители обычно измеряют в килоомах (КОм). Поэтому, если измеритель показывает 1,5, это означает 1,5 кОм или 1500 Ом, а не 1,5 Ом. Обратите внимание на маленькие символы, обозначающие диапазон (если они отображаются). Это особенно важно для счетчиков с автоматическим выбором диапазона. Не обращая внимания на то, что это Ом, КОм или МОм, вы легко можете ошибиться в показании
5.Если сопротивление в проверяемой цепи очень высокое или цепь отсутствует вообще, стрелка не будет двигаться. То есть стрелка остается в левой части шкалы, показывая инфинитив (∞) Ом 5. Если сопротивление в проверяемой цепи очень велико или цепь отсутствует вообще, то прибор попытается вам сказать. Есть разные способы обозначить это состояние. Некоторые отображают OL, что означает «Открытый контур» или «Перегрузка». Это означает, что сопротивление настолько велико, что считается, что цепь вообще отсутствует или, по крайней мере, выходит за пределы диапазона измерения.Некоторые индикаторы мигают 1.999, чтобы указать на это состояние. Проверьте, что ваш глюкометр делает с обоими отсоединенными проводами.

Некоторые общие термины

Короткое замыкание : Когда в цепи нулевое сопротивление, это называется «коротким замыканием». На всех измерителях это отображается как «0» (ноль Ом) или близкое к нулю.

Разрыв цепи : Когда сопротивление настолько велико, что счетчик не может его зарегистрировать, это называется «разомкнутой» цепью.Обычно это указывает на отсутствие связи между датчиками.

Примечание. При обрыве цепи измеритель иногда может показывать некоторое сопротивление (часто измеряемое в МОмах). Обычно это происходит при прикосновении к зондам руками, и глюкометр фактически измеряет сопротивление вашей кожи.

Практическое применение измерения сопротивления

Как упоминалось ранее, знание точного сопротивления в цепи часто не так важно, как знание того, есть ли цепь вообще, есть ли короткое замыкание или есть разрыв.Попробуйте выполнить следующие упражнения в качестве примеров.

Упражнение 5 . Проверьте провод, чтобы убедиться, что он неисправен. Это может быть провод от Hi-Fi, удлинитель питания или микрофонный провод.

  1. Выберите сопротивление и шкалу Ω x 1. При использовании аналогового измерителя откалибруйте его так, чтобы показание 0 Ом при замыкании зондов вместе.
  2. Проверить провод на предмет короткого замыкания. Используя только один конец провода, поместите зонд на каждое соединение. Ваш измеритель должен показывать бесконечное сопротивление, говоря, что между двумя датчиками нет цепи.Если ваш измеритель показывает близкое значение 0 Ом (короткое замыкание), то его необходимо отремонтировать или заменить. Наиболее частые места появления «шорт» - заглушки на обоих концах.
  3. Проверьте провод на обрыв. Используя оба конца провода, поместите по одному щупу в одну и ту же точку на каждом конце. Ваш измеритель должен показать короткое замыкание (0 Ом). Теперь сделайте то же самое для другого соединения на каждом конце. Если на каком-либо соединении короткого замыкания нет, значит, в проводе нет непрерывной цепи, где она должна быть.Вероятно, это означает, что поводок сломан. Обычный способ исправить это - отрезать 10 см с любого конца провода, проверить, что провод теперь непрерывен, а затем снова присоединить соединители. Это рекомендуется, потому что наибольший износ провода происходит там, где он изгибается на выходе из пробок. Если после замены концов непрерывность по-прежнему отсутствует, то, вероятно, лучше заменить провод.

Примечание. Некоторые неподатливые провода показывают обрыв цепи только после сильного сгибания провода с любого конца.Это говорит о том, что провод оборван, но соединение по-прежнему прерывается. Его также следует обрезать короче и снова соединить.

Упражнение 6 : Проверьте лампочку, исправна ли она. Если фонарик не работает, полезно узнать, разряжены ли батареи, есть ли плохое соединение или перегорела лампочка.

  1. Выберите сопротивление и диапазон Ω x1. При использовании аналогового измерителя откалибруйте его так, чтобы показание 0 Ом при замыкании зондов вместе.
  2. Поместите щуп на каждое соединение на лампочке.Ваш глюкометр должен показать цепь. Часто он показывает, что сопротивление почти равно нулю, это нормально и говорит о хорошей лампочке.

Примечание: сопротивление лампочки сильно увеличивается при включении питания. Это связано с тем, что, как и в случае с большинством сопротивлений, сопротивление увеличивается с температурой.

Если лампочка горит нормально, выберите на измерителе напряжение постоянного тока и убедитесь, что батареи тоже в порядке.

Упражнение 7 : Проверьте, перегорел ли предохранитель.Если вы думаете, что предохранитель перегорел, лучший способ узнать наверняка - это извлечь предохранитель (при выключенном питании!) И проверить его с помощью мультиметра.

  1. Выберите сопротивление и диапазон Ω x1. При использовании аналогового измерителя откалибруйте его так, чтобы показание 0 Ом при замыкании зондов вместе.
  2. Поместите щуп на каждый конец предохранителя. Ваш измеритель должен показать короткое замыкание (отсутствие или очень низкое сопротивление). Если сопротивление очень велико или бесконечно, предохранитель перегорел.

Измерение тока на мультиметре

Большинство мультиметров могут измерять небольшие величины постоянного тока.Некоторые измерители также позволяют измерять переменный ток. Хотя здесь объясняется измерение постоянного тока, процедура измерения переменного тока следует аналогичным принципам.

Когда мы измеряем напряжение, мы измеряем разницу в напряжении от одного датчика к другому. То есть мы измеряем напряжение на определенном сопротивлении.

Пример: у нас есть две батареи на 1,5 В, подключенные последовательно, чтобы дать 3 В на сопротивлении (лампочка). Поместив щупы, как показано, мы можем измерить напряжение (3 вольта) на лампочке.

Чтобы измерить ток в цепи, нам нужно измерить ток, протекающий через сопротивление. Мы видели, что нельзя просто поместить щупы на сопротивление, поскольку это дает нам напряжение, а не ток. Так в чем секрет?

В статье о законе ужасного ома мы узнали, что ток, протекающий по последовательной цепи, одинаков во всей цепи. Следовательно, если мы можем измерить ток, протекающий через любую часть цепи, мы эффективно измеряем ток, протекающий через сопротивление.То есть, ток, протекающий через сопротивление, такой же, как ток, протекающий через провод, который такой же, как ток, протекающий через батареи (в нашем примере).

Так как же все это сделать? Мы могли перерезать провод между батареей и лампочкой. Затем подключите по одному щупу к каждому из обрезанных концов, выбрав мультиметр для измерения постоянного тока. Это сработает, поскольку мы измеряем ток, протекающий по проводу (и мультиметру). Поскольку это последовательная цепь, мы также измеряем ток, протекающий через лампочку и батареи.

Однако не всегда целесообразно обрезать провода без необходимости. В нашем примере очевидным местом для разрыва цепи и вставки наших пробников будет конец одной из батарей. У большинства держателей батарей есть пружина для обеспечения хорошего контакта. Обычно можно разделить батареи и вставить небольшой кусок картона, чтобы изолировать батареи друг от друга. Затем нужно просто разместить датчик по обе стороны от картона.

Каким бы способом ни была прервана цепь, зонды необходимо вставить именно в этот момент.

Какой зонд где?

При измерении переменного тока не имеет значения, в какую сторону идут красный и черный щупы. На DC это имеет значение. Черный (отрицательный) щуп должен находиться на положительной стороне разрыва. То есть он должен располагаться на стороне «обрыва», ближайшей к плюсу источника питания (или батарей). Если вы перепутаете это и перевернете провода, счетчик будет читать в обратном направлении. То есть на аналоговых измерителях указатель быстро переместится за левую часть шкалы.Если это произойдет, обычно не происходит необратимых повреждений, просто измените способ установки датчиков. На цифровых счетчиках все, что происходит, это то, что перед числами появляется знак «-», указывающий на отрицательный ток, но значение правильное.

Практические замечания

1. При измерении переменного тока (если в вашем измерителе есть такая возможность) будьте очень осторожны, чтобы не прикасаться к металлическим точкам щупов. Это связано с тем, что чаще всего при измерении переменного тока он находится под опасным (высоким) напряжением.

2. Остерегайтесь ограничений вашего счетчика. Многие измерители позволяют измерять только очень небольшие постоянные токи. Часто максимум 25 мА (мА). Многие измерители также могут измерять 10 ампер. Для этого обычно нужно переставить красный щуп в другое гнездо на измерителе. Часто это только 10 ампер переменного тока, а не постоянного тока. Обязательно внимательно прочтите руководство, чтобы узнать, что вы можете и чего не можете делать.

3. Многие цифровые измерители допускают максимум 200 мА. Если этот предел превышен, вероятно, потребуется замена предохранителя в счетчике.Целесообразно иметь под рукой запас запасных предохранителей.

4. Вставив щупы между двумя батареями, можно легко проверить зарядный ток, подаваемый на никель-кадмиевые батареи.

СВОДКА

Во избежание поражения электрическим током при измерении напряжения или тока всегда держите щупы только за пластиковую изоляцию.
НЕ прикасайтесь к металлическим штифтам

При измерении переменного тока не имеет значения, в каком направлении идут щупы.

При измерении постоянного напряжения красный положительный датчик подключается к положительной стороне всего, что проверяется.

При измерении сопротивления убедитесь, что на тестируемое сопротивление не подается питание. Неважно, в какую сторону идут зонды.

При измерении тока необходимо отключить цепь в подходящем месте и подключить щупы последовательно с проверяемой цепью. Черный щуп уходит на положительную сторону разрыва.

Итак, возьмите мультиметр и начните «смотреть» на электричество - но делайте это осторожно!

цифровой и аналоговый »Электроника

Использовать мультиметр, аналоговый или цифровой цифровой мультиметр, как правило, несложно, хотя несколько полезных инструкций могут помочь в начале работы, а также подсказки и подсказки.


Руководство по мультиметру Включает:
Основные сведения о тестере Аналоговый мультиметр Как работает аналоговый мультиметр Цифровой мультиметр DMM Как работает цифровой мультиметр Точность и разрешение цифрового мультиметра Как купить лучший цифровой мультиметр Как пользоваться мультиметром Измерение напряжения Текущие измерения Измерения сопротивления Тест диодов и транзисторов Диагностика транзисторных цепей


Мультиметры очень дешевы и являются одним из наиболее часто используемых устройств для тестирования электроники. Хотя базовая инструкция по эксплуатации мультиметра может быть дана при покупке тестового счетчика, подробности о том, как использовать мультиметр для тестирования цепей и получения от них максимального использования, не всегда доступны.

Хотя между внутренними цепями аналоговых и цифровых мультиметров есть существенные различия, способ их использования сравнительно схож. Однако ниже приведены отдельные разделы с инструкциями о том, как использовать цифровой мультиметр и как использовать аналоговый мультиметр.

Типичный недорогой цифровой мультиметр

Как пользоваться цифровым мультиметром

При рассмотрении того, как использовать цифровой мультиметр, DMM, стоит понять основные элементы управления.

Обычно в верхней части главной передней панели находится экран, на котором отображаются показания и, возможно, некоторые другие индикации.

Также будет главный переключатель для выбора типа измерения: ампер, вольт, ом и любых других типов измерений, которые необходимо выполнить. Это может включать положение выключения, хотя некоторые счетчики имеют отдельный переключатель включения / выключения.

Также будут соединения для датчиков. Несколько лет назад эти разъемы обычно были обычными вилками бананового типа, но в наши дни безопасность более заметна, аналогичные разъемы, но с большей защитой от случайного прикосновения к проводящим поверхностям.

Обычно имеется три или, возможно, четыре соединения. Один из них - это обычное соединение, к которому обычно подключается черный щуп. другой - обычно для измерения напряжения и сопротивления. Третий тип обычно предназначен для измерения тока, и может быть даже один для диапазонов малых значений тока.

Могут быть дополнительные соединения для датчиков температуры или для испытаний транзисторов, где необходимы три соединения и т. Д.

Сам по себе цифровой мультиметр обычно очень прост. Зная, как проводить измерения напряжения, тока и сопротивления, нужно использовать мультиметр. Если счетчик новый, очевидно, что для его питания потребуется установить батарею. Обычно это просто и понятно, подробности можно найти в инструкции по эксплуатации цифрового мультиметра.

... помимо ампер, вольт и ом, многие цифровые мультиметры могут измерять параметры, включая частоту, емкость, целостность цепи и температуру ....

Использовать цифровой мультиметр довольно просто - несколько простых шагов помогут им легко использовать.

При использовании счетчика можно выполнить несколько простых шагов:
  1. Включите счетчик
  2. Вставьте датчики в правильные соединения - это необходимо, потому что может быть несколько различных соединений, которые можно использовать.
  3. Установите переключатель на правильный тип измерения и диапазон, в котором будет проводиться измерение. При выборе диапазона убедитесь, что максимальный диапазон превышает ожидаемый. При необходимости диапазон цифрового мультиметра может быть уменьшен. Однако выбор слишком большого диапазона предотвращает перегрузку счетчика.
  4. Оптимизируйте диапазон для лучшего чтения. Если возможно, разрешите всем начальным цифрам не читать ноль, и таким образом можно будет прочитать наибольшее количество значащих цифр.
  5. Как только считывание будет завершено, рекомендуется поместить щупы в гнезда для измерения напряжения и установить максимальное напряжение. Таким образом, если счетчик случайно подключен без учета используемого диапазона, вероятность повреждения счетчика мала. Это может быть неправдой, если он оставлен на текущее значение, а счетчик случайно подключен к точке высокого напряжения!

Как пользоваться аналоговым мультиметром

Аналоговый мультиметр очень прост в эксплуатации.Зная, как проводить измерения напряжения, тока и сопротивления, необходимо только знать, как использовать сам мультиметр.

Обычно аналоговый тестовый измеритель имеет основную шкалу измерителя, а под ней находится переключатель диапазона. Обычно используется только один переключатель, но в некоторых случаях используется более одного, как в случае с британским AVO 8.

Переключатель будет иметь положения для постоянного и переменного напряжения, а также постоянного и переменного тока. Также будут диапазоны сопротивления.

Что касается цифрового мультиметра, то здесь будут разные подключения для измерительных щупов. Часто защита этих подключений не такая строгая, как для цифровых мультиметров - многие аналоговые измерители намного старше и могут не иметь тех же стандартов безопасности, когда они были сделаны. Соответственно, при обращении с ними требуется особая осторожность.

Если счетчик новый, то очевидно, что потребуется установить батарею или батареи, необходимые для измерения сопротивления.

... Аналоговые мультиметры доступны уже много лет и очень гибки в использовании ....

Использовать аналоговый мультиметр так же просто, как использовать цифровой, но будут заметны некоторые отличия.

При использовании счетчика можно выполнить несколько простых шагов:
  1. Вставьте датчики в правильные соединения - это необходимо, потому что может быть несколько различных соединений, которые можно использовать. Убедитесь, что вы выбрали правильные соединения, а не вставляйте их в те, которые предназначены для измерения слабого тока, если требуется измерение высокого напряжения - это может повредить мультиметр.
  2. Установите переключатель на правильный тип измерения и диапазон, в котором будет проводиться измерение. При выборе диапазона убедитесь, что максимум для конкретного выбранного диапазона выше ожидаемого. При необходимости диапазон мультиметра может быть позже уменьшен. Однако выбор слишком большого диапазона предотвращает перегрузку измерителя и любое возможное повреждение движения самого измерителя.
  3. Оптимизируйте диапазон для лучшего чтения. Если возможно, отрегулируйте его так, чтобы можно было добиться максимального отклонения счетчика.Таким образом будет получено наиболее точное показание.
  4. После завершения считывания рекомендуется поместить щупы в гнезда для измерения напряжения и повернуть диапазон в положение максимального напряжения. Таким образом, если счетчик случайно подключен, не задумываясь о диапазоне, который будет использоваться, вероятность его повреждения мала. Это может быть неправдой, если он оставлен на текущее значение, а счетчик случайно подключен к точке высокого напряжения!

Общие советы и подсказки

Независимо от типа используемого измерительного прибора, будь то аналоговый цифровой мультиметр, цифровой мультиметр, есть несколько моментов, о которых стоит помнить:

  • Уход при обращении с датчиками: Хотя датчики были разработаны для измерения точек в цепи, они все же легко скользят.Иногда это может вызвать короткое замыкание, поэтому при зондировании следует соблюдать осторожность и следить за тем, чтобы зонды не соскальзывали.
  • Выключайте глюкометр, когда он не используется: Когда тестер не используется, всегда разумно выключить его. Хотя аналоговые измерители не имеют кнопки включения / выключения, цифровые измерители имеют, и они расходуют заряд батареи, когда они включены. У некоторых будет возможность автоматического отключения, но не у всех. Всегда разумно выключать цифровой мультиметр, когда он не используется.Таким образом, батарея с меньшей вероятностью разрядится и будет готова к использованию, когда это необходимо.
  • Верните измеритель в положение переключателя высокого напряжения после использования: При использовании тестового измерителя, аналогового или цифрового, разумно вернуть переключатель диапазонов в положение наивысшего напряжения после использования. Таким образом, если измерительный прибор используется без установки правильного диапазона, что легко может произойти при включении в тестирование, никаких повреждений не произойдет. Если он был настроен на низкий диапазон тока, могла существовать явная возможность повреждения, если, например, он был предназначен для измерения большого напряжения.
  • Соблюдайте полярность для аналоговых тестовых счетчиков: Если измерение напряжения или тока неверно для аналогового тестового счетчика, стрелка счетчика отклонится назад, и если присутствует большое значение, это может повредить счетчик движение. Всегда разумно следить за тем, чтобы ожидаемые показания соответствовали способу исследования цепи.
  • Выберите самый высокий диапазон для первого измерения: Для любого измерителя, особенно для аналоговых измерительных приборов, важно, чтобы сначала был выбран самый высокий диапазон.Таким образом, при наличии большого напряжения счетчик не будет перегружен. Некоторые цифровые мультиметры имеют возможность, известную как автоматический выбор диапазона, когда он выбирает диапазон после того, как он был установлен на текущее напряжение сопротивления и т. Д., Но для других необходимо установить диапазон, а также тип измерения. Это может быть очень важно для аналоговых тестовых счетчиков, так как движение счетчика может быть повреждено, если он будет слишком сильно перегружен.

Это всего лишь несколько общих советов, которые помогут в использовании мультиметров, как аналоговых, так и цифровых.

Более глубокое понимание измерений

Основными измерениями, выполняемыми с помощью тестовых приборов, являются измерения напряжения, тока и сопротивления. Измерение напряжения является наиболее простым, но ток и сопротивление также не должны вызывать каких-либо серьезных проблем. Более подробная информация представлена ​​по ссылкам ниже.

  • Измерения напряжения: Измерения напряжения обычно выполняются путем выбора правильного диапазона и последующего размещения зондов в двух точках для измерения.Обычно черный щуп используется для заземления, а красный - для более высокого напряжения.
  • Измерение тока: При измерении тока с помощью тестового измерителя обычно необходимо сделать разрыв цепи и установить измеритель в соответствии со схемой, чтобы ток протекал через измеритель. Таким образом он измеряет ток. Хотя есть способы, при которых цепь не нужно разрывать, это наиболее широко используемый метод.
  • Измерения сопротивления: Измерения сопротивления легко выполнить с помощью аналоговых и цифровых мультиметров. Измерения можно просто провести, поместив резистор между двумя датчиками и измерив сопротивление. Очевидно, что выбор наиболее подходящего диапазона является ключевым. При измерении сопротивления лучше всего это делать с удаленным из схемы компонентом, иначе другие компоненты схемы будут влиять на результат.Также конденсаторам потребуется время для зарядки, и это будет означать, что окончательное значение не будет достигнуто в течение некоторого времени. Также диоды будут давать разные значения в разных направлениях.

Аналоговые измерительные приборы, как правило, могут измерять только ток, напряжение и сопротивление - диапазоны постоянного и переменного тока обычно доступны как для тока, так и для напряжения.

Цифровые мультиметры

могут выполнять эти измерения, и в дополнение к этому многие цифровые мультиметры могут также выполнять измерения емкости, частоты, выполнять тесты диодов и транзисторов, некоторые могут выполнять измерения температуры, и есть даже другие измерения, которые могут быть выполнены.Ознакомьтесь с инструкциями к цифровому мультиметру, чтобы точно узнать, что можно делать и как можно проводить тесты.

Мультиметры

очень просты в использовании, и они являются наиболее важным испытательным оборудованием, которое необходимо, если необходимо выполнить какие-либо работы по созданию электроники. К счастью, инструкции мультиметра о том, как ими пользоваться, просты, и они должны прослужить долгие годы безупречной службы. Кроме того, можно использовать мультиметр для выполнения многих типов испытаний.Даже старые аналоговые измерители можно использовать по-разному, а цифровые мультиметры часто имеют много возможностей измерения, помимо базовых измерений ампер, вольт и ом.

Другие темы тестирования:
Анализатор сети передачи данных Цифровой мультиметр Частотомер Осциллограф Генераторы сигналов Анализатор спектра Измеритель LCR Дип-метр, ГДО Логический анализатор Измеритель мощности RF Генератор радиочастотных сигналов Логический зонд Тестирование и тестеры PAT Рефлектометр во временной области Векторный анализатор цепей PXI GPIB Граничное сканирование / JTAG
Вернуться в тестовое меню. . .

Как пользоваться мультиметром

Мультиметр - это электронный измерительный прибор с множеством функций, поэтому его также называют мультитестером . Обычно эти функции включают возможность измерения напряжения, тока и сопротивления. Этот измерительный инструмент необходим для поиска и устранения неисправностей, поскольку он может выполнять измерения с очень высокой степенью точности. Это устройство с положительным и отрицательным индикаторами - полезный инструмент, который помогает пользователям от простых тестов, обнаружения неисправностей до сложной диагностики.Мультиметр просто необходим электрикам, инженерам и даже студентам-электронщикам и электрикам. Они бывают аналоговой и цифровой версии. Они доступны в широком диапазоне функций и цен.

Аналоговый мультиметр

Аналоговый мультиметр - одно из старых устройств, которое использует движение D-Arsonal при выполнении измерений. Хотя сегодня подавляющее большинство людей используют цифровые мультиметры, это не обязательно означает, что аналоговые мультиметры больше не популярны.Аналоговые мультиметры отлично подходят для обнаружения медленных изменений напряжения, потому что вы можете наблюдать за перемещением стрелки по шкале. Аналоговые тестеры являются исключительными в использовании в качестве амперметров из-за их низкого сопротивления и высокой чувствительности.

Цифровой мультиметр

Цифровые мультиметры в настоящее время используются чаще. Они являются цифровыми аналогами аналоговых мультиметров. Это устройство пришло на смену аналогу и пользуется популярностью по нескольким причинам. Он отображает показания в цифрах на светодиодном или ЖК-экране.Он также обеспечивает точные результаты, портативный и удобный для переноски. Благодаря автоматической калибровке он стал более популярным в отрасли.

Ниже представлены зонды, которые поставляются вместе с мультиметрами.

Аналоговый мультиметр

и цифровой мультиметр

Аналоговые и цифровые мультиметры - это измерительные устройства, которые могут измерять сопротивление, ток и напряжение. Как описано выше, наиболее очевидное различие между цифровым и аналоговым мультиметром - это дисплей.Но это еще не все!

Вот некоторые сопоставимые качества этих двух:

Вручную Не требуется
Аналоговый мультиметр Цифровой мультиметр
Как это работает Использует гальванометр для измерения тока. Использует аналого-цифровой преобразователь (АЦП) при измерении напряжения.
Способность к измерениям Измеряет основные параметры, такие как сопротивление, ток и напряжение. Измеряет основные и дополнительные параметры, такие как сопротивление, ток, напряжение, емкость, индуктивность. Он также может проверить, неисправен ли диод или транзистор.
Точность Вероятность неправильного считывания измерений выше. Дает точные показания в виде точных числовых значений.
Диапазон Устанавливается вручную вращением ручки. Имеет функции автоматического выбора диапазона
Диапазон частот Только до 2 кГц Может измерять более высокие диапазоны частот
Обратная полярность Указатель отклоняется влево 9045 9044 Показывает отрицательную величину 9 910
Размер Больше Меньше
Стоимость Меньше затрат Дороже
Калибровка Требуется
Удобство использования Сложно Легче

Автоматический выбор диапазона

Автоматический выбор диапазона - особенность цифрового мультиметра. Это одно из больших преимуществ цифровых мультиметров, поскольку оно избавляет вас от необходимости вручную устанавливать диапазон значений сопротивления, тока, напряжения или любых электрических характеристик, которые вы хотите измерить. Цифровой мультиметр найдет эти значения за вас. Мультиметры с функцией автоматического выбора диапазона стоят дороже, но стоят своих денег. С помощью этой функции пользователю просто нужно переключить метку на омметр, и мультиметр затем отобразит цифровое значение показания сопротивления.

Режимы мультиметра Функции

Как пользоваться цифровым мультиметром

Измерение напряжения переменного тока

  1. Подключите щупы к соответствующим гнездам - ​​черный щуп к «COM» или общему слоту, который является заземлением, а красный щуп к слоту «VΩ».
  2. Поверните ручку к значку «Напряжение переменного тока», букву V с этим знаком ~ над ним.
  3. Подключите черный щуп к цепи.
  4. Подключите красный щуп к цепи.
  5. Прочтите результат на экране.

Измерение постоянного напряжения

  1. Подключите щупы к соответствующим гнездам - ​​черный щуп к «COM» или общему слоту, который является заземлением, а красный щуп к слоту «VΩ».
  2. На этот раз поверните ручку к значку «Напряжение постоянного тока», букве V с линией над ним.
  3. Подключите красный щуп к положительной клемме.
  4. Подключите черный щуп к отрицательной клемме.
  5. Прочтите результат на экране.

Измерение переменного тока

  1. Подключите щупы к соответствующим гнездам - ​​черный щуп к «COM» или общему слоту, который является заземлением, а красный щуп к слоту «VΩ».
  2. Поверните ручку на знак переменного тока, букву A со знаком ~ над ней.
  3. Подключите щупы к обоим концам цепи.
  4. Прочтите результат на экране.

Измерение постоянного тока

  1. Подключите щупы к соответствующим гнездам - ​​черный щуп к «COM» или общему слоту, который является заземлением, а красный щуп к слоту «VΩ».
  2. Поверните ручку на знак постоянного тока, букву A с линией над ней.
  3. Подключите щупы к обоим концам цепи.
  4. Прочтите результат на экране.

Измерение сопротивления

  1. Подключите щупы к соответствующим гнездам - ​​черный щуп к «COM» или общему слоту, который является заземлением, а красный щуп к слоту «VΩ».
  2. Выберите необходимый диапазон.
  3. Коснитесь щупами концов резистора.
  4. Прочтите показание на экране.

Измерение емкости

  1. Поверните ручку в режим проверки емкости - с помощью значка или символа конденсатора.
  2. Подключите щупы к концам конденсатора.
  3. Если поляризовано, определите положительную и отрицательную стороны.
  4. Прочтите результат на экране.

Непрерывность

Это наличие полного пути прохождения тока. Если нет обрыва, значит, где-то в цепи обрыв.В этом случае цифровой мультиметр не будет воспроизводить звук или тональный сигнал. С другой стороны, если две точки соединены электрически или непрерывно, цифровой мультиметр будет издавать звук или тональный сигнал. Этот тест проверяет наличие связи между двумя точками.

Непрерывность - один из самых полезных тестов для ремонта электроники. Испытания на непрерывность имеют первостепенное значение для предотвращения пожаров, ударов или повреждений электрических устройств.

А теперь, как проверить целостность?

  1. Выключите систему, отсоедините ее от сети или извлеките батареи.
  2. Подключите щупы к соответствующим слотам - черный щуп к «COM» или общему слоту, который является землей, а красный щуп к слоту «VΩ».
  3. Поверните ручку в режим непрерывности со значком или символом, подобным значку звуковых волн.
  4. Чтобы проверить, работает ли калибровка непрерывности мультиметра, коснитесь металлических концов щупов вместе. Если число на экране меньше 1 или 0, значит, мультиметр работает нормально. Это укажет на непрерывность, и цифровой мультиметр должен издать звук или тональный сигнал.
  5. Разместите щупы на каждом конце цепи или компонента, который вы хотите проверить. Если результат такой же, как на шаге 4, значит, в цепи или компоненте есть обрыв.

Тестирование транзисторов и диодов

Транзисторы
  1. Подключите щупы к их соответствующим гнездам - ​​черный щуп к «COM» или общему слоту, который является землей, а красный щуп к слоту или клемме со значком диода.
  2. Поверните ручку диодного тестера.
  3. Подсоедините зажимы типа «крокодил» к обоим металлическим концам двух щупов.
  4. Определите, какой из выводов транзистора является коллектором, базой и эмиттером.
  5. Присоедините щупы к выводам транзистора - черный щуп к базе транзистора, а красный щуп к эмиттеру.
  6. Считайте показания мультиметра и обратите внимание на сопротивление.
  7. Снимите красный зонд с эмиттера и переместите его в сторону коллектора.
  8. Отображение на мультиметре должно быть таким же, как когда красный щуп находился на стороне эмиттера.
  9. Снимите черный зонд со стороны основания.
  10. Прикрепите красный зонд к основанию.
  11. Закрепите черный щуп на стороне эмиттера. Обратите внимание на отображаемое значение.
  12. Закрепите черный щуп на стороне коллектора. Обратите внимание на отображаемое значение.
  13. Если оба предыдущих показания (когда черный датчик находится у базы) выше текущих показаний (когда красный датчик находится у базы), транзистор исправен.
  14. Если оба предыдущих показания ниже текущих, транзистор исправен.
  15. Если нет ни одного шага 13 и 14, значит транзистор неисправен.

Диоды
  1. Подключите щупы к их соответствующим гнездам - ​​черный щуп к «COM» или общему слоту, который является землей, а красный щуп к слоту или клемме со значком диода.
  2. Выключите источник питания.
  3. Поверните ручку диодного тестера.
  4. Определите катод и анод диода. Коснитесь анода красным датчиком и катода черным датчиком.
  5. Считайте показания мультиметра. Если показание находится в пределах от 0,5 до 0,8 В, диод исправен. В противном случае это не так.
  6. Поменяйте местами черный датчик и датчик чтения.
  7. Считайте показания мультиметра. Если показание равно нулю, значит диод исправен. В противном случае это не так.

Как пользоваться и читать мультиметр

Готовьтесь! Мы собираемся начать с основ использования и чтения мультиметра. Когда мы закончим, вы получите четкое представление об основных функциях и преимуществах этого незаменимого инструмента, чтобы вы могли успешно реализовать те проекты, которые откладывали.Или просто лучше понять, как использовать мультиметр в работе.

Мультиметр - это не только гайки и болты для электрика, но и для любого домовладельца, который хочет проверить проводку вокруг своего дома или выполнить некоторые из своих собственных электрических проектов.

И, для вашего удобства, мы рассмотрели лучшие мультиметры для электриков, чтобы помочь вам выбрать лучший для ваших нужд.

С помощью этого простого в использовании устройства даже новичок может измерить важные электрические характеристики своих приборов, розеток, арматуры и блока выключателей.

Содержание

1 . Основы работы с мультиметром
2. Важный совет по безопасности
3. Для чего можно использовать мультиметр?
4. Основы работы с электричеством и электрическими устройствами

a. Цепи
б. Напряжение
гр. Текущий
д. Сопротивление
5. Части цифрового мультиметра
6. Как использовать и считывать показания мультиметра для измерения напряжения
7. Как измерять ток
8. Как измерять ток с помощью токоизмерительных клещей
9.Как измерить сопротивление
10. Как рассчитать мощность

Основы мультиметра

Так почему этот инструмент называется мультиметром? Это потому, что это комбинация вольтметра, амперметра и омметра, дающая вам возможность измерить:

  • напряжение переменного тока
  • напряжение постоянного тока
  • ампер
  • сопротивление
  • непрерывность
  • и многое другое!

Если у вас есть простые электромонтажные работы по дому, и вы не хотите нанимать дорогостоящего электрика, почему бы не попробовать сами?

Мы собираемся показать вам все, что вам нужно знать об использовании и считывании мультиметра, в том числе:

  • базовое устройство для освежения электричества
  • детали и терминология мультиметра
  • испытательное напряжение
  • проверка тока
  • проверка сопротивления
  • измерение электрического мощность

Важный совет по безопасности

Выполнение любых электромонтажных работ сопряжено с определенными опасностями, поэтому вам необходимо защитить себя.

Перед тем, как приступить к этому виду работ, примите некоторые меры предосторожности для вашей собственной безопасности.

  1. Всегда знайте, где находится ваш блок выключателей, и четко маркируйте отдельные выключатели. Большинство электромонтажных работ следует выполнять с выключенными выключателями.
  2. Убедитесь, что ваше рабочее место хорошо освещено (солнечный свет и питание от батареек) и не имеет препятствий, чтобы вы могли свободно передвигаться.
  3. Носите защитное снаряжение, такое как очки, перчатки и длинные рукава.

Ваш мультиметр сам по себе является безопасным устройством.Приведенные выше шаги расскажут, как использовать и читать мультиметр в безопасных условиях.

Для чего можно использовать мультиметр?

Теперь мультиметр представляет собой довольно впечатляющий инструмент, который имеет широкий спектр применений для нескольких профессий или целей:

  • Проверьте сопротивление предохранителей в вашем автомобиле или приборах.
  • Измерьте ток, чтобы предотвратить срабатывание выключателей в вашем доме.
  • Используйте мультиметр в вашем блоке HVAC, чтобы убедиться, что компрессор получает нужное количество электроэнергии.
  • Если ваш автомобиль не запускается, вы можете проверить напряжение зажигания с помощью мультиметра.
  • Проверьте переключатели, розетки и силовые кабели на наличие проблем.
  • Вы также можете использовать его для проверки старых батарей, удлинителей и лампочек, не вставляя их в розетку.
  • Устраняйте любые электрические проблемы в вашем доме, автомобиле или личных устройствах.

Основы электричества и электрических устройств

Электричество может быть сложной задачей, и мы понимаем, как это может сбивать с толку, когда мы говорим о схемах, мензурках, токах и вольтах.Быстрое освежение знаний поможет вам без труда научиться пользоваться и читать мультиметр.

Цепи

Электричество выполняет для нас работу, когда оно перемещается по цепи. Если это слово звучит как круг, это потому, что оно аналогично кругу.

Ток течет по этому «кругу» в цепи, начиная с выключателя или предохранителя в электрической коробке, а затем возвращается по нейтральному проводу. На всякий случай, нейтральный провод будет белым.

Как вы знаете, если цепь тока прерывается, электричество перестает течь и свет, розетки и т. Д. Перестают работать.

Так почему же цепь прерывается?

Одной из причин может быть неплотное соединение или поврежденный провод.

Или автоматический выключатель просто выполняет свою работу. Предохранители и автоматические выключатели предназначены для размыкания цепи, если они чувствуют, что по этой цепи проходит слишком большой ток.

Это защищает провод от перегрева, что было бы плохо.

В любом случае, ваш мультиметр при правильном использовании может помочь вам диагностировать и устранить многие из этих неисправностей.

Напряжение

Напряжение проще понять как «давление».

Представьте себе воду, протекающую через садовый шланг.

Это просто конец от силы тяжести или его толкают?

Нажатие, верно?

Где-то насос нагнетает эту воду так, что она течет с силой. Мы измеряем давление воды в фунтах на квадратный дюйм.

Электричество также «подталкивается» генератором, и мы измеряем это «давление» с помощью вольт .

Чем больше сила, тем выше напряжение.

Мы также говорим об электрическом потенциале.

Вернемся к примеру с водой. Представьте, что вы открываете кран, но закрываете форсунку на конце шланга.

Шланг находится под давлением, не так ли? Сила прилагается, хотя потока нет.

Можно ли измерить это давление?

Совершенно верно.

В примере с водяным шлангом манометр вычисляет силу, поэтому вы знаете силу потока воды, если она течет.Манометр сравнивает давление внутри шланга с атмосферным давлением снаружи и сообщает вам разницу в фунтах на квадратный дюйм.

Аналогично, электрический потенциал - это величина силы в цепи, доступная для проталкивания электрического тока, если ему разрешено течь. Как и водомер, ваш мультиметр - сравнительное устройство. Он сравнивает разность электрических потенциалов между двумя точками, а затем выражает эту разницу в вольтах.

Ток

Ампер, , что сокращенно от «ампер», - это то, что мы называем единицей измерения электрического тока.

Постойте - я думал вот какое напряжение!

Не совсем так.

Помните наш водяной шланг?

Если давление, движущее воду (фунт / кв. Дюйм), аналогично напряжению, то количество воды (галлонов в минуту) похоже на ток.

Когда мы говорим об электрическом токе, мы имеем в виду , количество электричества, а не силу, стоящую за ним. По сути, это количество электронов, проходящих через точку за определенный период времени.Поэтому этот номер также важен, и мы называем его ампер (сокращенно от ампера).

Мультиметр также может измерять ток (в амперах).

Допустим, ваш выключатель на 15 А продолжает отключаться. Возможно, в этой цепи слишком большая нагрузка.

Примерно 5 красителей используются одновременно.

Вы можете использовать настройку усилителя на мультиметре, чтобы определить, какой ток протекает через цепь.

  • Постоянный Ток - то, что мы называем DC
  • Переменный Ток - называется AC

Совет: для правильной настройки вы хотите знать, какой ток вы измеряете перед использованием мультиметра.Как правило, аккумулятор вырабатывает постоянное напряжение (например, ваш автомобиль или фонарик), а электрическая сеть вашего дома - это переменное напряжение.

Сопротивление

Как следует из этого слова, сопротивление - это тенденция проводника к сопротивлению току.

Имеет ли сопротивление вода, протекающая по шлангу?

На самом деле это так.

Трение между водой и поверхностью шланга.

Также - если перегибать шланг, сопротивление определенно увеличивается.Точно так же нет идеального электрического проводника. Что касается проводников, то алюминий очень хорош, медь лучше, а золото намного лучше. Тем не менее, сопротивление всегда будет.

Чем больше сопротивление в цепи, тем сильнее должно работать напряжение для протекания тока.

Интересный факт - Планируется некоторое сопротивление. Резистор часто в первую очередь заключается в наличии электрической цепи. Лампочка - это резистор высокой стоимости. Он пропускает ток так сильно, что лампочка становится очень горячей, пока не начинает светиться.

Величину сопротивления в цепи можно измерить мультиметром.

А вот еще один термин - Ом. Сопротивление предмета или прибора электрическому току измеряется в омах, а его символ - греческая заглавная буква, омега (Ом).

Итак, зачем вам измерять сопротивление? Одно из применений настройки сопротивления на вашем мультиметре - это проверка целостности цепи.

Непрерывность означает, что ток может непрерывно течь от одной точки к другой.Если ток может течь через проводник из одной точки в другую, мы говорим, что проводник «имеет непрерывность».

Установка сопротивления - это безопасный способ проверки непрерывности перед подачей высокого напряжения. Также можно найти:

  • Поврежденные провода
  • Короткие замыкания
  • Неопознанные провода
  • Неисправные устройства
  • Перегоревшие лампочки
  • И многое другое!

Детали вашего цифрового мультиметра

На первый взгляд детали мультиметра могут показаться сложными.Но немного попрактиковавшись, вы быстро научитесь пользоваться и читать мультиметр.

Настройки находятся на лицевой панели мультиметра. Символы на циферблате могут показаться вам чужими, но не волнуйтесь. Мы здесь все объясним.

Маркировка шкалы

Обычно настройки шкалы делятся на три категории: напряжение, ток и сопротивление. Категория напряжения может быть дополнительно разделена на напряжение переменного и постоянного тока.

Циферблаты мультиметра обозначены следующим образом:

  • Категории напряжения обозначены буквой V для вольт
  • Категория тока отмечена буквой A для ампер
  • Категория сопротивления обозначена (Ω) для Ом .

Каждая категория на вашем дисковом переключателе может иметь несколько настроек для различных диапазонов (если у вас нет измерителя с автоматическим выбором диапазона. Подробнее об этом позже). Если вы измеряете слаботочный предохранитель или небольшую батарею, вам, возможно, придется переключить шкалу на более низкий диапазон, чтобы получить точные показания. Однако, если вы измеряете напряжение и ток в домашних розетках, вам следует использовать более высокий диапазон.

Также важно понимать префиксы перед единицами измерения:

  • K означает килограмм и означает 1000x.
  • M означает мега и означает на миллион .
  • м означает для милли и означает 1/1000.
  • (µ) означает микро и означает одну миллионную.

Теперь мы соберем все вместе:

  • мВ означает милливольты или тысячные доли вольта
  • кОм обозначает килоом или 1000 Ом
  • мкА обозначает микроампер или миллионную долю ампер

Имейте в виду, что эти приставки важны для умения читать мультиметр.

Дисплей

Вы найдете цифровой ЖК-дисплей над циферблатом. Он должен четко читать значения, которые вы пытаетесь измерить. Убедитесь, что рядом с числами или над ними, на дисплее отображается соответствующий символ единицы измерения (например, мВ, мкА или кОм) для измеряемого электрического свойства.

Тестовые щупы

В нижней части мультиметра вы обычно найдете гнезда для ваших испытательных щупов. Ваши испытательные щупы будут использоваться для контакта с проводами, клеммами или соединениями.

Помните, что черный щуп всегда подключается к общему разъему (# 3, помечено COM). Он также известен как терминал возврата.

Красный пробник или активный пробник подключается к одному из других разъемов, в зависимости от электрических свойств, которые вы пытаетесь измерить.

  1. Первое красное гнездо для пробника (выход №1) предназначено для измерения тока в диапазоне от 0-4 до 10 ампер или для частоты и рабочего цикла тока. Этот домкрат должен иметь маркировку A .
  2. Второе красное гнездо датчика (выход № 2) предназначено для измерения тока от 0 до 400 мА или для частоты этого низкого тока. Этот разъем должен иметь маркировку мА или мкА .
  3. Третий красный разъем для датчика (выход №4) предназначен для измерения напряжения, сопротивления, диода, емкости, частоты, рабочего цикла и, возможно, температуры. Это может быть обозначение В, Ом или различные символы диодов, емкостей или градусов.

Кнопки

Теперь, чтобы вы не запутались, у вашего мультиметра может быть любое количество дополнительных кнопок на лицевой стороне.Чтобы понять назначение этих кнопок, лучше всего обратиться к руководству по эксплуатации.

Мультиметры различных производителей включают в себя множество различных опций и кнопок. Мы не будем пытаться здесь и сейчас обобщать их цель.

Как использовать и считывать показания мультиметра для измерения напряжения

Для измерения напряжения мультиметром выполните следующие действия.

  1. Определите, какое напряжение вы измеряете - переменным или постоянным. Если вы измеряете напряжение в доме, вероятно, это переменный ток.Если он в вашей машине или в устройстве с батарейным питанием, скорее всего, это постоянный ток.
  2. Установите переключатель выбора на соответствующее напряжение. Напряжение переменного тока имеет символ в виде синусоиды, который является универсальным символом переменного тока. Символ DC - сплошная линия с пунктирной линией под ней.
  3. Подключите черный щуп к разъему COM на мультиметре.
  4. Вставьте красный щуп в гнездо с маркировкой V .
  5. Установите переключатель в положение наивысшего значения в соответствующей категории напряжения.Помните, что мВ означает тысячные доли вольта, так что это очень низкое значение.
  6. Если вы измеряете напряжение переменного тока, наденьте защитные перчатки. При работе с электричеством всегда полезно использовать перчатки.
  7. Подайте питание на розетку или компонент, напряжение которых вы проверяете, замкнув выключатель в коробке выключателя, включив зажигание в автомобиле или включив устройство с батарейным питанием.
  8. Коснитесь черным щупом клеммы на одной стороне компонента, который вы измеряете, а красным щупом - клеммы на другой стороне компонента.

    Пример: проверьте розетку с помощью мультиметра: Предположим, розетка закреплена на своем месте и все провода подключены правильно.

    На этой розетке должно быть 3 слота.
    а. Два верхних вертикальных разъема предназначены для питания (самый короткий разъем) и нейтрального (самый длинный разъем).
    г. Круглая щель внизу - это земля.

    Если вы используете ручной мультиметр, подключите красный провод к разъему с надписью V (вольт), а черный провод - к разъему COM (общий).

    Включите розетку и просто вставьте красный провод в разъем питания на розетке, а черный провод - в нейтральный разъем.

    Вы должны прочитать 110–120 вольт, если вы находитесь в США. Если это так, вы только что доказали, что ваша розетка имеет 120 вольт от горячего к нейтральному. Ура!

    Теперь возьмите черный щуп и вставьте его в гнездо заземления, вы должны прочитать то же значение. Если да, то вы только что доказали, что у вас есть четкий путь к земле. Если какой-либо из этих тестов показывает менее 110 вольт, теперь вы знаете, что что-то не так.

    Давайте проверим аккумулятор вашего автомобиля с помощью мультиметра: Переключитесь на постоянное напряжение. Подключите черный провод к отрицательной клемме, а красный провод к положительной клемме. Вы читали хотя бы 12 вольт постоянного тока? Это хорошо!

    Теперь давайте проверим ваш генератор с помощью мультиметра: Проделайте тот же тест, что и выше, на работающем автомобиле. Теперь вы должны показывать от 13 до 16 вольт. Если да, то ваш генератор заряжает аккумулятор должным образом. Поздравляю! Иди выпей пива.

  9. Если вы не получаете четких показаний, поверните селектор до следующего максимального значения, пока не получите записываемое число.

Обратите внимание на эти дополнительные важные меры безопасности перед проверкой напряжения.

  • Убедитесь, что ваши датчики не повреждены и на тестовых проводах нет оголенных точек.
  • Еще раз проверьте, включен ли красный щуп в розетку В на мультиметре. Подключение к неправильному разъему может серьезно повредить мультиметр.
  • Всегда начинайте с самого высокого диапазона напряжения на переключателе мультиметра.
  • Если на щупах мультиметра есть зажимы, это обеспечивает дополнительную безопасность. Вы можете прикрепить щупы к цепи перед подачей питания на устройство или включением прерывателя.

Как использовать и считывать показания мультиметра для измерения тока

Вот шаги, которые необходимо предпринять для измерения тока с помощью мультиметра:

1. Отключите питание цепи, которую вы будете измерять.

2. Установите селектор на A , который является текущим.

3.Подключите черный разъем щупа к разъему COM на мультиметре.

4. Подключите красный разъем датчика к соответствующей розетке, будь то высокий ток (A) или низкий ток (мА или мкА).
Предупреждение. Если измеренный ток превышает нижний предел тока, вы можете перегореть предохранитель в мультиметре, если случайно воспользуетесь этой розеткой.

Хорошо, давайте приступим к делу. Если вы не измеряете стержень пламени или термопару, вам, скорее всего, не нужно будет найти тысячные или (доброе дело!) Миллионные доли ампер.Так что просто вставьте красный щуп в гнездо A.

Вот здесь и получается беспорядок. Если у вас есть клещи, просто пропустите все это и перейдите к разделу о том, как измерять ток с помощью клещей.

5. Если вы все еще читаете, вот что вам нужно сделать. Амперметр должен быть помещен в серии со схемой для измерения тока. Таким образом, провод, питающий цепь, должен быть разомкнут, а измерительные щупы должны быть помещены в зазор. Например, если вы хотите измерить ток в цепи с розеткой, вы можете

a) Отсоединить токоведущий провод от вилки

b) Поместите красный провод от вашего измерителя на отключенный провод

c) Поместите черный провод на клемму вилки, где был провод под напряжением до

d) Убедитесь, что вы не прикасаетесь ни к одной из открытых частей этих проводов

e) Снова включите питание

Теперь ваш измеритель является частью цепи и подсчитывает токи, пока они пролетают.

Напоминание: перед тем, как делать это , убедитесь, что на вашем мультиметре установлен ток.

Как измерить ток с помощью клещевого мультиметра

Токоизмерительный мультиметр - это мультиметр со специальной откидной губкой. Мы называем это зажимным амперметром.

Этот считыватель с зажимным усилителем является быстрым способом считывания тока на проводнике. Вместо использования зондов для прикосновения к оголенным проводам зажим окружает провод (даже изолированный провод) и обнаруживает ток внутри него посредством магнитной индукции, считая силу магнитного поля вокруг проводника.

Для большинства задач наилучшим выбором является накладной зонд, потому что он простой и быстрый. Вы просто зажимаете челюсть вокруг провода, выбираете ампер на шкале, и цифровой дисплей покажет вам, сколько тока проходит через провод.

Конечно, вы получите более точные показания с помощью датчиков, поскольку они могут обнаруживать гораздо меньшие значения тока, такие как миллиампер и микроампер. Но я считаю это ненужным для большинства домашних нужд.

Не обнажая провода, мультиметр-клещи делает измерение тока намного более безопасным без риска поражения электрическим током.Он также не требует прерывания цепи, поэтому вы можете поддерживать работу своей электроники во время тестирования.

Обнаружение магнитной индукции более безопасно для самого измерителя, и мультиметры-клещи могут использоваться для гораздо более высоких токов, чем мультиметр с пробниками. Убедитесь, что вы зажимаете только по одному проводу за раз.

Как использовать и считывать показания мультиметра для измерения сопротивления

Поскольку омы - это единицы измерения сопротивления, мы начинаем с установки шкалы в омах для измерения сопротивления.

Предупреждение: Всегда выключайте питание в области, где вы читаете, всякий раз, когда вы используете функцию измерения сопротивления. В противном случае вы рискуете повредить мультиметр .

Вот почему. Когда вы выбираете показание в омах, батарея в измерителе посылает небольшое напряжение между двумя вашими датчиками, и именно так измеритель считывает сопротивление.

Схема вашего мультиметра, используемая при установке сопротивления, получает доступ к примерно 3 вольтам постоянного тока от батарей. Если вы подадите через эту цепь 100 вольт, вы наверняка что-нибудь повредите.Скорее всего, вы только перегорите предохранитель.

Но кто хочет заниматься поиском и заменой маленького предохранителя в своем счетчике?

Чтобы измерить сопротивление с помощью мультиметра, выполните следующие действия:

Примечание: Некоторые из этих шагов относятся к измерительным приборам с ручным управлением диапазоном. Если у вас автоматический выбор диапазона, вы можете пропустить шаги 3-5.

  1. Отключите питание!
  2. Установите переключатель выбора в положение сопротивления, или Ом (Ом).
  3. Вставьте датчики в соответствующие гнезда.Черный зонд войдет в третий разъем с надписью «COM». Красный зонд подключается к четвертому разъему.
  4. Если мультиметр имеет переключатель включения / выключения (кроме переключателя выбора), включите его. Убедитесь, что дисплей активирован.
  5. Установите переключатель выбора в положение наивысшего сопротивления, чтобы начать измерение.
  6. Прикоснитесь наконечниками щупа к проводам на противоположных сторонах предохранителя или предмета, сопротивление которого вы измеряете. Измерения сопротивления будут производиться всегда. Ваш измеритель будет измерять сопротивление, которое он «видит» между двумя датчиками.Например, если ваши щупы находятся на обоих концах предохранителя, он будет измерять сопротивление предохранителя.
  7. Если на дисплее отображаются нули или очень маленькие десятичные дроби, переведите переключатель выбора в следующий самый высокий диапазон, пока не увидите больше чисел в показании. Это даст вам более точное чтение.
  8. После того, как вы записали свои показания, выключите мультиметр для сохранения батарей.
  9. Наконец, верните селекторный переключатель в положение с максимальным сопротивлением.Это сделано для защиты мультиметра на случай, если для следующего измерения потребуется более высокий ток.

Это также отличный способ доказать наличие непрерывности или целостности провода между двумя точками.
Если бы вы измерили сопротивление от одного конца провода до другого, и если бы этот провод не оборвался, что бы вы ожидали, что измеритель покажет? Высокое или низкое сопротивление? Он будет низким, так как провод сплошной. Вы бы прочитали ноль или небольшую часть от 1. Если, с другой стороны, где-то вдоль линии есть разрыв, что бы вы прочитали? Это будет бесконечное сопротивление или OL, что означает перегрузку .

Вот несколько дополнительных советов, которые помогут правильно измерить сопротивление:

  • Компонент, который вы измеряете, должен быть удален из цепи или устройства, чтобы случайно не измерить сопротивление через другой путь.
  • Измеряемый компонент также должен быть отключен от любых батарей или внешнего источника питания. Батарейки мультиметра обеспечат необходимое питание для проверки сопротивления.
  • Если вы проверяете конденсатор, убедитесь, что он разряжен, чтобы предотвратить электрический разряд в мультиметре.
  • Стабилизация конденсаторов может потребоваться некоторое время, когда вы примените щупы мультиметра. Это связано с тем, что пробники могут немного заряжать конденсатор.
  • Если вы проверяете сопротивление диода и не можете получить показания, включите щупы на выводах диода. Диоды проводят ток только в одном направлении, поэтому, если ваши щупы подключены не к тем клеммам, вы получите либо нулевое показание, либо необоснованно высокое значение сопротивления.
  • Если вы измеряете особенно высокое сопротивление и ваши пальцы соприкасаются с выводами, возможно, ваши пальцы повлияют на показания сопротивления.Только убедитесь, что вы не прикасаетесь к металлической части зондов.

Как использовать и считывать показания мультиметра для расчета мощности

Мультиметр не измеряет напрямую мощность или ватт.

Напротив, мощность прибора можно довольно просто рассчитать, измерив напряжение и ток, а затем умножив их.

Вот 2 простых шага для определения ватт:

  • Внимательно следуйте шагам выше, чтобы измерить напряжение и ток.
  • Когда вы измерили оба значения, умножьте их вместе.

Теперь у вас есть ватты.

Заключение

Единственный способ справиться с этим - это выйти и начать делать это! Не стесняйтесь оставлять любые комментарии или вопросы.

И, если вы нашли эту статью полезной, пожалуйста, поделитесь ею с другими!

Если вам понравилась эта статья, возможно, она вам тоже понравится!

Цифровой мультиметр - Как работает сигнализация неправильной вставки (входа) датчика?

Они определяют, подключен ли тестовый провод, и когда это состояние не соответствует выбранному диапазону, включается и отображается сигнал.

Реализация обнаружения зависит от производителя. Эти два метода очень распространены:

  • электрический - разделение контакта входного гнезда и обнаружение тока на обеих половинах, вызванного замыканием их вилкой

  • оптический - пропускание света через вход и обнаружение прерывания светового луча, вызванного заглушкой

Электрические (раздельное входное гнездо)

Через разделенное входное гнездо они могут посылать сигнал на одну из половин гнезда.При подключении тестового провода сигнал замыкается на другую половину и может быть обнаружен микропроцессором.

См. Выпуск EEVblog # 99 в 20:55 (прямая загрузка и другая информация здесь)

Дэйв показывает входные гнезда мультиметра Extech и объясняет, почему они делают то, о чем вы просите.

Это плата, вид сверху:

(Источник: выпуск 99 EEVblog)

Это плата, вид снизу:

(Источник: выпуск 99 EEVblog)

Вот еще один пример мультиметра Keysight:

Механическая конструкция совсем другая, но домкрат тоже раздельный.Дэйв показывает это секундой позже.

Источник: EEVblog, выпуск № 832 в 17:10 (прямая загрузка и другая информация здесь)

Оптический

В этом типе входного оповещения используется (инфракрасный) светодиод, посылающий световой луч через прозрачное входное гнездо. Когда вилка входит в гнездо, световой луч прерывается.

В случае мультиметра Fluke этот тип входного сигнала используется для обеспечения водонепроницаемости.

См. Выпуск EEVblog # 64 в 9:30 (прямая загрузка и другая информация здесь)

Дэйв показывает плату и входные разъемы мультиметра Fluke 28 II.

Здесь показаны светодиод и фотодиоды на плате:

(Источник: информационная страница выпуска №64 EEVblog)

Здесь показаны прозрачные гнезда корпуса:

(Источник: EEVblog выпуск # 64 видео)


, поэтому я хочу построить схему для этого и модифицировать ее на своем мультиметре.

Я не думаю, что вам следует это делать.

  1. Защита входа на мультиметре - нетривиальная задача (видео Дэйва о демонтаже мультиметра многое объясняют).Если ввести в мультиметр сигнал ввода, вы рискуете нарушить необходимый интервал и зазор.

  2. Если в процессоре нет прошивки, поддерживающей входное оповещение, добавление такой модификации не выполняется с помощью какого-то провода. Не говоря уже о разделении входного гнезда.

Примечание: могут быть другие способы сигнализации входного разъема, такие как кнопки или световые барьеры, но я не думаю, что они столь же надежны, как настоящие соединения.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
