Содержание

Автотестер универсальный как пользоваться

С недавних пор в помощь автолюбителям на смену контрольной лампочке пришли недорогие компактные цифровые мультиметры. Так, что такое мультиметр?

Мультиметр — это многофункциональный (от слова «мульти»), универсальный прибор, который совмещает в себе функции вольтметра, амперметра и омметра. Тоесть, позволяет измерять напряжение и силу переменного и постоянного тока в сетях, а также сопротивление проводников. Наряду с этими основными функциями мультиметр также имеет множество дополнительных, в зависимости от модели и цены устройства. Например, такие функции, как термощуп, режим прозвона цепей, режим проверки диодов и транзисторов, конденсаторов, функция памяти и другие. Для автолюбителя, обычно, используемые функции ограничиваются режимом прозвона и вольтметром.

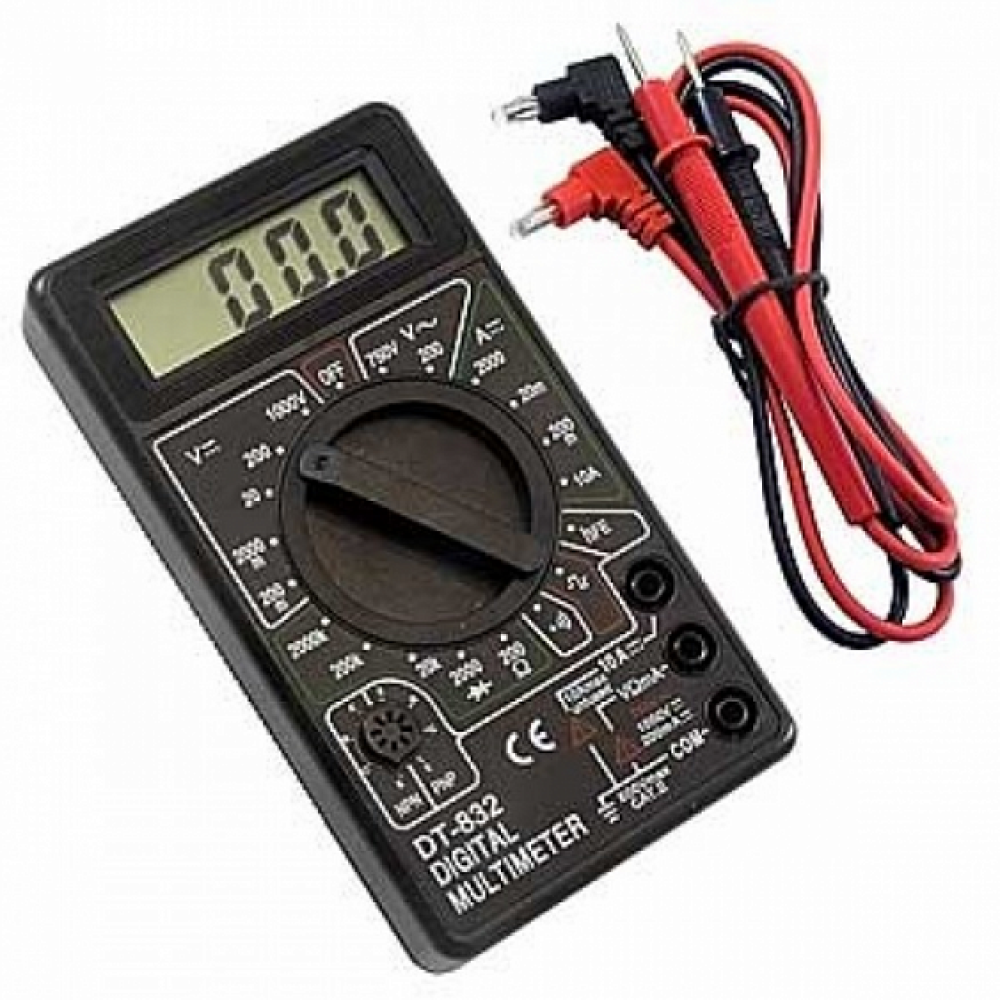

Для примера, рассмотрим наиболее распространенный и доступный мультиметр, и используемый мною, DT-832 под брендом ТЕК.

Данный прибор позволяет нам измерять силу только постоянного тока до 10 Ампер, постоянного напряжения до 1000 Вольт, переменного напряжения до 750 Вольт, сопротивления до 2000 килоОм, а также исправность диодов и транзисторов, имеется функция генератора сигнала 5В 50Гц (радиоэлектронщики поймут, а нам это не особо нужно).

Так, что мы видим на панели прибора?

Во-первых, это ЖК дисплей отображающий результаты измерений, под ним находится многопозиционный переключатель режимов и пределов, три гнезда под щупы, а также гнездо для проверки транзисторов. В самое нижнее гнездо под обозначением «СОМ» вставляется черный «отрицательный» щуп, два верхних предназначены для красного «положительного». «VΩmA» — среднее гнездо, используется для измерения напряжения, сопротивления и силы тока до 500mА, тоесть до предела 200mA на шкале переключателя. Эта линия находится под защитой предохранителя. «10A» — нижнее гнездо, используется только для измерения силы тока в пределах от 200mA до 10А. Не находится под защитой предохранителя, что значит при превышении порога в 10А устройство может выйти из строя — попросту сгореть.

Теперь перейдем к измерениям. Но сначала одно важное правило: если вы не знаете примерной величины измеряемого параметра тока, то ставим переключатель на наивысший предел

(не касается измерения сопротивления).

1. Измерение переменного напряжения В этом режиме мы можем, например, измерить напряжение сети в обычной бытовой розетке. Так как, мы знаем, что напряжение в сети должно быть около 220В, то ставим переключатель на предел 750В, иначе у нас сгорит предохранитель. Подключаться следует параллельно к выводам, как показано на схеме (Рис.6), с потребителем или без. В нашем случае просто вставляем щупы в отверстие розетки. Ни в коем случае не дотрагивайтесь до металлических частей щупа, а также удостоверьтесь что их изоляция не повреждена!

2. Измерение постоянного напряжения Как мы знаем постоянное напряжение у нас присутствует в аккумуляторах, обычных батарейках, зарядных устройствах и блоках питания. Все это мы можем измерить аналогичным образом, как и при измерении переменного тока. Однако, тут уже следует соблюдать полярность, иначе дисплей покажет «отрицательные» значения. Такая функция мультиметра также позволяет находить нам провода с «+» или «-«. В случае с автомобилем можем смело выставлять переключатель в предел 20В и измерить напряжение в бортовой сети автомобиля, на клеммах аккумулятора, выходах генератора или же его падение под нагрузкой.

3. Измерение силы постоянного тока Сила тока измеряется только при подключенном потребителе, т.е. под нагрузкой. Щупы мультиметра подсоединяются последовательно в разрыв цепи ДО потребителя. Ни в коем случае нельзя подсоединяться напрямую к розетке или АКБ — мультиметр сразу выйдет из строя! Измерение силы потребляемого тока позволяет нам, например, рассчитать необходимое сечение провода под дополнительное оборудование в автомобиле.

Что такое мультиметр

Мультиметром называют электроизмерительный прибор, позволяющий измерять несколько параметров. Их минимальный набор:

напряжение;
сила тока и электрическое сопротивление участка цепи;

То есть это устройство в одном корпусе содержит несколько приборов. Его название происходит от английского multimeter, что дословно можно перевести как «множественный измеритель». Ранее этот комбинированный прибор у нас назывался тестером или авометром. Последнее название – сокращение от слова ампервольтомметр, на мой взгляд, лучше всего отражает сущность устройства. Итак, это устройство обычно объединяет в себе вольтметр, амперметр и омметр. Буквы DT в названии мультиметра это сокращение от Digital Tester, что означает цифровой тестер. Значит мультиметр, название которого начинается с DT, будет оснащен цифровым дисплеем. Принцип работы со всеми цифровыми тестерами одинаков. Поэтому если вы освоите, например, DT 832, вы будете знать, как пользоваться мультиметром с любым обозначением, начинающимся с DT. Ниже мы рассмотрим, как пользоваться мультиметром.

Применение прибора

Проверка электрооборудования авто невозможна без знания того, как пользоваться мультиметром. Для этого будет рассмотрена на примере доступного по цене, а в эксплуатации похожего на своих китайских собратьев, мультиметра DT 832. Он обладает точностью измерения достаточной для ремонта электрооборудования автомобиля. А розничная цена его обычно не превышает 100 р. Он имеет 3 гнезда для подключения щупов:

нижнее – общее;
верхнее – для измерения силы тока;
среднее – для измерения напряжения и сопротивления.

Чтобы измерить любой из вышеперечисленных параметров, нужно подключить к прибору два вывода со щупами. Один к общему гнезду, другой к гнезду для измерения соответствующей величины. После этого переключателем режимов работы выбрать нужный режим, и проверить величину параметра. Щуп общего провода оснастите зажимом. Операция эта нехитрая крокодил просто надевается на щуп, если он плохо держится, сдавите его надевающуюся часть пассатижами чтобы она сидела плотнее.

Вот что нужно сделать, чтобы прозвонить и узнать, не замыкают ли провода на массу авто. Подключить провода со щупами к нижнему и среднему гнезду. Переключателем рода работы выбрать режим измерения сопротивления не более 200 Ом, обозначенный Ω 200.

Обесточить цепь, которую нужно прозвонить и отключить ее от потребителей (если это лампочки, то можно просто вынуть их из патронов). Обеспечьте контакт одного щупа с массой авто, а другого поочередно с проводниками, которые нужно проверить. Припаяйте к одному щупу иглу и прокалывайте ей изоляцию проводов. Если прибор покажет сопротивление от нуля до нескольких Ом, значит у провода есть контакт с массой. В этом же режиме можно проверить наличие или отсутствие обрыва провода. Для этого нужно щупы присоединить к его концам. В таком случае при отсутствии обрыва индикатор должен показать 0, показание в несколько десятков Ом будет свидетельствовать о наличие надлома или плохого контакта в разъеме на этом участке проводки. При обрыве показания прибора будут такими же, как с разомкнутыми щупами. Для уточнения того что должен показать прибор, если исследуемый участок цепи цел, перед исследованием замкните щупы и посмотрите на индикатор.

Если вы пользуетесь мультиметром в режиме омметра, для того чтобы прозвонить проводку авто, полярность подключения щупов соблюдать не нужно.

Особенности щупа и принцип его работы

Щуп-прозвонка конструктивно представляет собой пластиковую капсулу, внутрь которой помещен резистор с большим сопротивлением. От пластикового основания отходит металлический стержень, конец которого используется для непосредственного контакта с контактами электрооборудования. Прибор показывает наличие напряжения, индикаторами выступают расположенные на пластиковом корпусе светодиодные лампочки зеленого и красного цветов. Зеленый светодиод — показатель низкого сопротивления цепи, красный — наличия напряжения.

Автомобильный щуп-прозвонка, по сути являющийся вольтметром, незаменим при выявлении неисправностей электрооборудования автомобиля, а также при установке нового электрооборудования на транспортное средство.

Диагностический прибор дает возможность определить целостность электрической цепи либо отдельного ее участка, выявить места обрывов соединения, ненадежных контактов, расположения деталей, вышедших из строя, а также выявления ряда других повреждений. Для проведения быстрой проверки токопроводящего оборудования применение щупа-прозвонки — наиболее рациональное и целесообразное решение.

Источник

Мультиметр или тестер является чуть ли не самым главным прибором для любого электрика и автоэлектрика, и будет очень полезен в каждом доме. Ведь благодаря ему вы всегда сможете проверить целостность сети, есть ли там напряжение и какой ток потребляет тот или иной прибор.

О том, как пользоваться мультиметром, знает каждый электрик, однако обычному человеку тоже может понадобится воспользоваться этим прибором. Если потребовалось уточнить исправность проводки дома, радиодетали, узнать, сколько электрического тока потребляет тот или иной бытовой прибор, какова сила тока в сети или её напряжение, информация о простых измерительных манипуляциях с мультиметром будет кстати.

Измерения напряжения

Прибор имеет высоковольтные диапазоны измерения напряжения, но для ремонта электрооборудования авто они не пригодятся. А высоковольтные провода проверяют только на отсутствие внутренних обрывов омметром. Остальные высоковольтные элементы электрооборудования авто тоже не проверяются вольтметром. Из них при помощи DT 832 можно проверить только резистор в бегунке распределителя зажигания, но и его следует проверять в режиме омметра.

Для измерения напряжения щупы подключить к нижнему и среднему гнезду на лицевой стороне прибора. Переключателем, находящимся там же, выбрать режим измерения постоянного напряжения до 20 V (V ─ 20). Обеспечить контакт щупа общего провода DT 832 с массой авто, а другого щупа с участком проводки, где нужно провести измерения. Считать показания с дисплея.

Высоковольтные диапазоны измерения переменного напряжения пригодятся вам для того, чтобы прозвонить проводку в квартире.

Особенности щупа и принцип его работы

Источник

Измерение силы тока

Сила тока потребляемая каким-либо электрическим устройством авто. Разъедините цепь питания электроприбора. Щупы к DT 832 подключите к нижнему и верхнему гнезду. Переключатель режимов установите в положение измерения силы тока на ток несколько больший, чем может потреблять устройство. Если потребитель не маломощный, это будет режим А 10. В разрыв питания подключите DT 832. Общий провод тестера подключите к проводу, идущему от потребителя. Щуп, подключенный к верхнему гнезду тестера, соедините с проводом, подающим питание. Когда потребитель выключен, тестер покажет вам ток утечки электроприбора. Включив его, на дисплее вы увидите потребляемый им ток.

Для измерения напряжения вход измерительного прибора подключается параллельно бортовой сети автомобиля. Для измерения же силы тока вход тестера следует подключать только в разрыв питания или массы электроприбора. Так как подключение мультиметра в режиме амперметра параллельно бортовой сети автомобиля приведет к короткому замыканию с неприятными последствиями вплоть до выхода прибора из строя. Не пытайтесь также замерять ток, потребляемый стартером. Так как он в десятки раз больше допустимого для этого прибора. Результатом будет выход прибора из строя.

Особенности щупа и принцип его работы

Пробник автомобильный для проверки искры зажигания JTC

Пробник автомобильный для проверки искры зажигания ТЕСТ-М

Пробник автомобильный 6-24В 110мм «игла» латунь АВТОДЕЛО

Пробник автомобильный 6-48В в сумке FORSAGE

Пробник автомобильный 6-24В 120мм «игла» ТЕХНИК

Пробник автомобильный для проверки искры зажигания 0.

5м FORSAGE

Пробник автомобильный 6-24В ROCKFORCE

Пробник автомобильный 6-24В 120мм пластмассовый корпус SPARTA

Пробник автомобильный 6-24В с крокодилом (тестер) ROCKFORCE

Пробник автомобильный для проверки искры зажигания FORSAGE

Знакомство с устройством

Для начала предлагаю поговорить про сами мультиметры как электронные устройства. Далее будет представлена подробная инструкция для начинающих или, как это принято говорить, для чайников.

Посмотрим на переднюю панель устройства для измерений показателей в машине и дома. Обычно на лицевой части указано несколько значений. А именно:

OFF. Здесь все понятно. Прибор находится в выключенном состоянии;
ACV. Такое обозначение указывает на переменное напряжение;
Значок Ω означает тут сопротивление;
DCA является постоянным током;
Завершает все DCV или постоянное напряжение;
3 разъема с соответствующими указателями;
Непосредственно сам циферблат или электронное табло.

Что касается 3 разъемов. Через них подключаются щупы. Набор с клещами идет в комплекте к МТМ, потому тут все должно быть понятно.

Есть одно замечание относительно того, как и когда подключать те или иные щупы к тестеру. Есть черный провод, который неизменно всегда идет в гнездо, которое обозначено символами COM.

А вот с красным ситуация более сложная. Все зависит от того, какие именно измерения своим цифровым мультиметром вы собираетесь проводить. Когда делаются замеры напряжения в электросети, сопротивления или силы тока номиналом до 200 мА, тогда вам нужен только выход VmA. Если же величина превышает 200 мА, тогда подключайтесь красным щупом к 10 ADC.

Думаю, с этим разобрались. Если сделать все наоборот, долго пользоваться тестером вам не удастся. Причиной тому станет сгоревший предохранитель. Как и в случае с предохранителем прикуривателя в авто, здесь также применяются плавкие элементы.

Аналоговые МТМ

Большинство автомобилистов и электриков отдают предпочтение цифровым мультиметрам. Это современные устройства с широкими функциональными возможностями.

Но на рынке также присутствуют устаревшие приборы. Их называют аналоговыми или стрелочными. Кому как удобнее. Но вот их характеристики и эффективность значительно уступают цифровым решениям. Пользоваться стрелочным тестером не лучший вариант, поскольку у шкалы больше погрешность.

Инструкция по использованию

Теперь немного подробнее расскажу вам о том, как своими руками воспользоваться мультиметром цифрового типа, чтобы сделать разные замеры параметров.

В нашем материале будет рассмотрено измерение:

Чтобы все было более понятно, про каждую процедуру поведаю отдельно. Если вам есть чем дополнить эту инструкцию, обязательно пишите в комментариях.

Напряжение

Измерить напряжение самостоятельно не сложно. Но подробная инструкция на такой случай точно не помешает.

Последовательность ваших действий будет такая:

Переведите переключатель в соответствующее положение;
В сети, где имеется переменное напряжение, стрелка должна располагаться в зоне ACV;
Щупы МТМ идут в гнезда СОМ и VΩmA;
Теперь выставляйте подходящий примерный диапазон;
Если сомневаетесь, переводите в максимальное значение;
Когда на табло появится цифра, можно отрегулировать положение;
Если это сеть с постоянным напряжением, МТМ применяется так же;
Но во втором случае переключатель лучше поставить в положение 20 В;
Щупы к цепям следует подключать строго параллельно.

Вы наглядно можете видеть, что ничего сложного в этой процедуре нет. А потому вы с легкостью своими руками сможете измерять напряжение, которое сейчас наблюдается в электросети. Как переменное, так и постоянное.

Тут главное не касаться голыми руками к щупу, поскольку он будет находиться под воздействием тока.

Сила тока

Для определения параметров тока первым шагом является ответ на вопрос о том, какой именно ток идет по проводке. Он бывает переменным и постоянным.

Далее вы смотрите по оборудованию или прибору, какое ориентировочное значение тут может быть. Измеряется показатель в Амперах, то есть обозначается буквой А.

В зависимости от параметров примерного напряжения, красный щуп идет в соответствующее гнездо Ω;
Сначала щуп лучше поставить туда, где токовое значение выше;
Если на табло увидите меньшее значение, можно переключиться;
При необходимости уменьшите диапазон измерения;
Когда МТМ используется в роли амперметра, подключение к цепи происходит последовательно.

И тут, как видите, можно легко справиться самостоятельно. Задача по замерам силы тока выполнена. Потому переходим к следующему пункту.

Сопротивление

Самым простым и безопасным мероприятием с применением МТМ является замеры сопротивления.

Тут действуйте следующим образом:

Переключатель ставится в любое положение в зоне ;
Выбирается подходящий диапазон измерений;
Перед операцией отключается питание в сети обязательно;
Иначе тестер не покажет правильное значение;
Если видите цифру 1 на табло, либо значения Over и Ol, тогда следует выставить более высокий диапазон;
В противном случае произойдет перегрузка;
При появлении 0 тестер переводится в меньший диапазон.

Соблюдение этих простых правил и последовательности в ваших действиях позволит быстро и без особых проблем сделать все необходимые процедуры по измерению сопротивлений.

Хорошая функция мультиметра, которая часто выручает при ремонте домашней бытовой техники. Я, к примеру, недавно починил жене утюг. И тестер оказался крайне полезным в этой работе.

Цифровой мультиметр схема. Цифровой мультиметр М832. Электрическая схема, описание, характеристики. Схема, описание

Невозможно представить рабочий стол ремонтника без удобного недорогого цифрового мультимет-ра. В этой статье рассмотрено устройство цифровых мультиметров 830-й серии, наиболее часто встречающиеся неисправности и способы их устранения.

Вместо буквы M может стоять DT. В настоящее время эта серия приборов является самой распространенной и самой повторяемой в мире. Ее базовые возможности: измерение постоянных и переменных напряжений до 1000 В (входное сопротивление 1 МОм), измерение постоянных токов до 10 А, измерение сопротивлений до 2 МОм, тестирование диодов и транзисторов. Кроме того, в некоторых моделях есть режим звуковой прозвонки соединений, измерения температуры с термопарой и без термопары, генерации меандра частотой 50…60 Гц или 1 кГц. Основной изготовитель мультиметров этой серии — фирма Precision Mastech Enterprises (Гонконг).

СХЕМА И РАБОТА ПРИБОРА

Основа мультиметра — АЦП IC1 типа 7106 (ближайший отечественный аналог — микросхема 572ПВ5). Его структурная схема приведена на рис. 1, а цоколевка для исполнения в корпусе DIP-40 — на рис. 2. Перед ядром 7106 могут стоять разные префиксы в зависимости от производителя: ICL7106, ТС7106 и т.д. В последнее время все чаще используются бескорпусные микросхемы (DIE chips), кристалл которых припаивается непосредственно на печатную плату.

Рассмотрим схему мультиметра М832 фирмы Mastech (рис. 3). На вывод 1 IC1 подается положительное напряжение питания батареи 9 В, на вывод 26 — отрицательное. Внутри АЦП находится источник стабилизированного напряжения 3 В, его вход соединен с выводом 1 IC1, а выход — с выводом 32. Вывод 32 подсоединяется к общему выводу мульти-метра и гальванически связан с входом COM прибора. Разность напряжений между выводами 1 и 32 составляет примерно 3 В в широком диапазоне питающих напряжений — от номинального до 6,5 В. Это стабилизированное напряжение подается на регулируемый делитель R11, VR1, R13, а с его выхода -на вход микросхемы 36 (в режиме измерения токов и напряжений). Делителем задается потенциал U на выводе 36, равный 100 мВ. Резисторы R12, R25 и R26 выполняют защитные функции. Транзистор Q102 и резисторы R109, R110 и R111 отвечают за индикацию разряда батареи питания. Конденсаторы C7, C8 и резисторы R19, R20 отвечают за отображение десятичных точек дисплея.

Диапазон рабочих входных напряжений U max напрямую зависит от уровня регулируемого опорного напряжения на выводах 36 и 35 и составляет

Стабильность и точность показаний дисплея зависят от стабильности этого опорного напряжения.

Показания дисплея N зависят от входного напряжения U и выражаются числом

Рассмотрим работу прибора в основных режимах.

Измерение напряжения

Упрощенная схема мультиметра в режиме измерения напряжения представлена на рис. 4.

При измерении постоянного напряжения входной сигнал подается на R1…R6, с выхода которого через переключатель [по схеме 1-8/1…1-8/2) подается на защитный резистор R17. Этот резистор, кроме того, при измерениях переменного напряжения вместе с конденсатором C3 образует фильтр нижних частот. Далее сигнал поступает на прямой вход микросхемы АЦП, вывод 31. На инверсный вход микросхемы подается потенциал общего вывода, вырабатываемый источником стабилизированного напряжения 3 В, вывод 32.

При измерениях переменного напряжения оно выпрямляется однополупериодным выпрямителем на диоде D1. Резисторы R1 и R2 подобраны таким образом, чтобы при измерении синусоидального напряжения прибор показывал правильное значение. Защита АЦП обеспечивается делителем R1…R6 и резистором R17.

Измерение тока

Упрощенная схема мультиметра в режиме измерения тока представлена на рис. 5.

В режиме измерения постоянного тока последний протекает через резисторы R0, R8, R7 и R6, коммутируемые в зависимости от диапазона измерения. Падение напряжения на этих резисторах через R17 подается на вход АЦП, и результат выводится на дисплей. Защита АЦП обеспечивается диодами D2, D3 (в некоторых моделях могут не устанавливаться) и предохранителем F.

Измерение сопротивления

На схеме видно, что один и тот же ток от источника напряжения +U протекает через опорный резистор и измеряемый резистор R» (токи входов 35, 36, 30 и 31 пренебрежимо малы) и соотношение U и U равно соотношению сопротивлений резисторов R» и R^. В качестве опорных резисторов используются R1..R6, в качестве токозадающих используются R10 и R103. Защита АЦП обеспечивается терморезистором R18 (в некоторых дешевых моделях используются обычные резисторы номиналом 1.2 кОм), транзистором Q1 в режиме стабилитрона (устанавливается не всегда) и резисторами R35, R16 и R17 на входах 36, 35 и 31 АЦП.

Режим прозвонкиВ схеме прозвонки используется микросхема IC2 (LM358), содержащая два операционных усилителя. На одном усилителе собран звуковой генератор, на другом — компаратор. При напряжении на входе компаратора (вывод 6) меньше порогового, на его выходе (вывод 7) устанавливается низкое напряжение, открывающее ключ на транзисторе Q101, в результате чего раздается звуковой сигнал. Порог определяется делителем R103, R104. Защита обеспечивается резистором R106 на входе компаратора.

ДЕФЕКТЫ МУЛЬТИМЕТРОВ

Все неисправности можно разделить на заводской брак (и такое бывает) и повреждения, вызванные ошибочными действиями оператора.

Поскольку в мультиметрах используется плотный монтаж, то возможны замыкания элементов, плохие пайки и поломка выводов элементов, особенно расположенных по краям платы. Ремонт неисправного прибора следует начинать с визуального осмотра печатной платы. Наиболее часто встречающиеся заводские дефекты мультиметров М832 приведены в таблице.

Исправность ЖК-дисплея можно проверить с помощью источника переменного напряжения частотой 50.60 Гц и амплитудой в несколько вольт. В качестве такого источника переменного напряжения можно взять мультиметр M832, у которого есть режим генерации меандра. Для проверки дисплея следует положить его на ровную поверхность дисплеем вверх, подсоединить один щуп мультиметра M832 к общему выводу индикатора (нижний ряд, левый вывод), а другой щуп мультиметра прикладывать поочередно к остальным выводам дисплея. Если удается получить зажигание всех сегментов дисплея, значит, он исправен.

Вышеописанные неисправности могут появиться и в процессе эксплуатации. Следует отметить, что в режиме измерения постоянного напряжения прибор редко выходит из строя, т.к. хорошо защищен от перегрузок по входу. Основные проблемы возникают при измерении тока или сопротивления.

Ремонт неисправного прибора следует начинать с проверки питающего напряжения и работоспособности АЦП: напряжения стабилизации 3 В и отсутствия пробоя между выводами питания и общим выводом АЦП.

В режиме измерения тока при использовании входов V, Q и mA, несмотря на наличие предохранителя, возможны случаи, когда предохранитель сгорает позже, чем успевают пробиться предохранительные диоды D2 или D3. Если в мультиметре установлен предохранитель, не соответствующий требованиям инструкции, то в этом случае возможно выгорание сопротивлений R5…R8, причем визуально на сопротивлениях это может никак не проявиться. В первом случае, когда пробивается только диод, дефект проявляется только в режиме измерения тока: ток через прибор протекает, но дисплей показывает нули. В случае выгорания резисторов R5 или R6 в режиме измерения напряжения прибор будет завышать показания или показывать перегрузку. При полном сгорании одного или обоих резисторов прибор не обнуляется в режиме измерения напряжения, но при замыкании входов дисплей устанавливается на нуль. При сгорании резисторов R7 или R8 на диапазонах измерения тока 20 мА и 200 мА прибор будет показывать перегрузку, а в диапазоне 10 А — только нули.

В режиме измерения сопротивления повреждения происходят, как правило, в диапазонах 200 Ом и 2000 Ом. В этом случае при подаче на вход напряжения могут сгорать резисторы R5, R6, R10, R18, транзистор Q1 и пробиваться конденсатор C6. Если полностью пробит транзистор Q1, то при измерении сопротивления прибор будет показывать нули. При неполном пробое транзистора мультиметр с разомкнутыми щупами будет показывать сопротивление этого транзистора. В режимах измерения напряжения и тока транзистор замыкается переключателем накоротко и на показания мультиметра не влияет. При пробое конденсатора C6 мультиметр не будет измерять напряжение в диапазонах 20 В, 200 В и 1000 В или существенно занижать показания в этих диапазонах.

В случае отсутствия индикации на дисплее при наличии питания на АЦП или визуально заметного выгорания большого количества элементов схемы существует большая вероятность повреждения АЦП. Исправность АЦП проверяется контролем напряжения источника стабилизированного напряжения 3 В. На практике АЦП выгорает только при подаче на вход высокого напряжения, гораздо выше 220 В. Очень часто при этом в компаунде бескорпусного АЦП появляются трещины, повышается ток потребления микросхемы, что приводит к ее заметному нагреву.

При подаче на вход прибора очень высокого напряжения в режиме измерения напряжения может произойти пробой по элементам (резисторам) и по печатной плате, в случае режима измерения напряжения схема защищена делителем на сопротивлениях R1.R6.

У дешевых моделей серии DT длинные выводы деталей могут закорачиваться на экран, расположенный на задней крышке прибора, нарушая работу схемы. У Mastech такие дефекты не наблюдаются.

Источник стабилизированного напряжения 3 В в АЦП у дешевых китайских моделей может на практике давать напряжение 2,6. 3,4 В, а у некоторых приборов перестает работать уже при напряжении питающей батареи 8,5 В.

В моделях DT используются низкокачественные АЦП, они очень чувствительны к номиналам цепочки интегратора C4 и R14. В мультиметрах фирмы Mastech высококачественные АЦП позволяют использовать элементы близких номиналов.

Часто в мультиметрах DT при разомкнутых щупах в режиме измерения сопротивления прибор очень долго подходит к значению перегрузки («1» на дисплее) или не устанавливается совсем. «Вылечить» некачественную микросхему АЦП можно уменьшив номинал сопротивления R14 с 300 до 100 кОм.

При измерении сопротивлений в верхней части диапазона прибор «заваливает» показания, например, при измерении резистора сопротивлением 19,8 кОм показывает 19,3 кОм. «Лечится» заменой конденсатора C4 на конденсатор величиной 0,22…0,27 мкФ.

Например, не горит один из выводов индикатора. Поскольку в мультиметрах используются дисплеи со статической индикацией, то для определения причины неисправности необходимо проверить напряжение на соответствующем выводе микросхемы АЦП, оно должно быть около 0,5 В относительно общего вывода. Если оно равно нулю, то неисправен АЦП.

Реальная величина этого напряжения на дисплее будет несколько больше, т.к. в схеме включены резисторы. Точно так же проверяются все выводы АЦП при подключении черного щупа к выводу 1 (плюсу питания АЦП) и поочередного касания остальных выводов микросхемы. Показания прибора должны быть аналогичными. Но если поменять полярность включения при этих проверках на противоположную, то прибор должен показывать всегда обрыв, т.к. входное сопротивление исправной микросхемы очень велико. Таким образом, неисправными можно считать выводы, которые показывают конечное сопротивление при любой полярности подключения к микросхеме. Если же прибор показывает обрыв при любом подключении исследуемого вывода, то это на девяносто процентов говорит о внутреннем обрыве. Указанный способ проверки достаточно универсален и может применяться при проверке различных цифровых и аналоговых микросхем.

Бывают неисправности, связанные с некачественными контактами на галетном переключателе, прибор работает только при нажатом галетнике. Фирмы, производящие дешевые мультиметры, редко покрывают дорожки под галетным переключателем смазкой, отчего они быстро окисляются. Часто дорожки бывают чем-нибудь загрязнены. Ремонтируется следующим образом: из корпуса вынимается печатная плата, и дорожки переключателя протираются спиртом. Затем наносится тонкий слой технического вазелина. Все, прибор починен.

У приборов серии DT бывает иногда так, что переменное напряжение измеряется со знаком минус. Это указывает на неправильную установку D1, обычно из-за неправильной маркировки на корпусе диода.

Случается, что изготовители дешевых мультимет-ров ставят низкокачественные операционные усилители в цепи звукового генератора, и тогда при включении прибора раздается жужжание зуммера. Этот дефект устраняется подпаиванием электролитического конденсатора номиналом 5 мкФ параллельно цепи питания. Если при этом не обеспечивается устойчивая работа звукового генератора, то необходимо заменить операционный усилитель на LM358P.

Часто встречается такая неприятность, как вытекание батареи. Небольшие капли электролита можно протереть спиртом, но если плату залило сильно, то хорошие результаты можно получить, промыв ее горячей водой с хозяйственным мылом. Сняв индикатор и отпаяв пищалку, с помощью щетки, например зубной, нужно тщательно намылить плату с обеих сторон и промыть под струей воды из-под крана. Повторив мойку 2.3 раза, плату высушивают и устанавливают в корпус.

В большинстве приборов, выпускаемых в последнее время, применяются бескорпусные (DIE chips) АЦП. Кристалл устанавливается непосредственно на печатную плату и заливается смолой. К сожалению, это значительно снижает ремонтопригодность приборов, т.к. при выходе АЦП из строя, что встречается достаточно часто, заменить его трудно. Приборы с бескорпусными АЦП иногда бывают чувствительны к яркому свету. Например, при работе рядом с настольной лампой погрешность измерений может возрасти. Дело в том, что индикатор и плата прибора обладают некоторой прозрачностью, и свет, проникая сквозь них, попадает на кристалл АЦП, вызывая фотоэффект.

Для устранения этого недостатка нужно вынуть плату и, сняв индикатор, заклеить место расположения кристалла АЦП (его хорошо видно сквозь плату) плотной бумагой.

При покупке мультиметров DT следует обратить внимание на качество механики переключателя, следует обязательно прокрутить галетный переключатель мультиметра несколько раз, чтобы убедиться, что переключение происходит четко и без заеданий: дефекты пластмассы не поддаются ремонту.

Сергей Бобин. «Ремонт электронной техники» №1, 2003

Популярность: 45 804 просм.

С проблемой поломки мультиметра радиолюбители сталкиваются периодически. Чаще всего проблема бывает в том, что мультиметр паяли с использованием кислоты и контакты просто окисляются. В этом случае исправить неполадку очень легко, однако бывает проблема по-серьезнее, например (как в моем случае), забыв разрядить конденсатор его суют в цифровой мультиметр и хотят померить емкость, после чего тестер отказывается мерить что либо вообще.

Открыв мультиметр мы явно ничего не увидим, так как микросхему убило статикой. Сама микросхема будет скорее всего с цифрами 324, как на фотографии. Принципиальную схему DT9205A можно .

Но так как мультиметр производства Китая, то скорее всего на данную микросхему мы не найдем ни каких данных. Вот и я сначала не нашел ничего, но потом решил поискать, вносив не все элементы надписи микросхемы, а только цифры. И результат обрадовал – микросхема оказалась lm324, а точнее китайская копия, только с другими буквами. Поменять ее возможно на какой ни будь другой ОУ. Если у вас в городе есть радиомагазин, то можно быстренько сходить туда и купить эту микросхему, ну а если нет такого магазина (как в моем случае) или же он далеко, а измеритель емкости очень нужен – то меняем на любую имеющуюся микросхему, которая содержит в себе 4 операционных усилителя. Если счетверённых не найдется – просто поставьте две микросхемы, которые содержат по 2 ОУ, как я и поступил сначала.

Правда позже выяснилось, что с ними мультиметр даёт погрешность. Это было вызвано тем, что коефициент усиления моих ОУ отличался от коефициента усиления lm324. Но деваться было некуда, так как я уже сказал ранее у нас нет радиомагазинов, а заказывать по интернету тоже не самый лучший вариант – надо будет ждать долго прибытия заказа, и я решил поставить другие. Как раз за пару дней до ремонта мультиметра DT9205A прибыл заказ из пяти TL074.

Правда они у меня были в DIP корпусе и для того чтоб она не мешала закрытию крышки DT9205A – подпаял ее проводками.

Возможно, когда вы поменяете ОУ, даже если это lm324, то мультиметр будет показывать немого не правильно. В этом случае если отклонение не очень большое, то эта погрешность убирается подстроечным резистором рядом с микросхемой (показано красной стрелкой), но так как могут быть отклонения в номинале конденсатора, то лучше померить ее емкость на другом мультиметре и настроить свой на то же показание.

И напоследок пару фоток работы после ремонта.

С тех пор прошло достаточно времени – а мультиметр работает без проблем. Желаю всем творческих успехов! Автор статьи: 13265

Обсудить статью РЕМОНТ МУЛЬТИМЕТРА DT9205

Схемы М830…Разница не большая DT830 или М830…

Исключительно всем необходимо уметь пользоваться измерительными приборами.
Вольтамперомметр – универсальный прибор (коротко-“тестер”, от слова “тест”).Разновидностей очень много.все мы их рассматривать не будем.возьмем самый легкодоступный для всех мультиметр китайского производства DT-830B.

МУЛЬТИМЕТР DT-830B состоит из:
-дисплей ж/к
-переключатель многопозиционный
-гнезда для подключения щупов
-панель для проверки транзисторов
-задняя крышка(будет нужна для замены элемента питания прибора, элемент типа “Крона” 9 вольт)
Положения переключателя разделены на сектора:
OFF/on -выключатель питания прибора
DCV – измерение напряжения постоянного тока(вольтметр)
ACV- измерение напряжения перепенного тока(вольтметр)
hFe – сектор включения измерения транзисторов
1. 5v-9v- проверка элементов питания.
DCA – измерение постоянного тока (амперметр).
10А – сектор амперметра для измерения больших значений постоянного тока(по инструкции
измерения проводятся в течение нескольких секунд).
Диод -сектор для проверки диодов.
Ом -сектор измерения сопротивления.

Сектор DCV
На данном приборе сектор разделен на 5 диапазонов. Проводятся измерения от 0 до 500 вольт. Напряжение постоянного тока большой величины нам встретится только при ремонте телевизора. Этим прибором при больших напряжениях нужно работать крайне осторожно.
При включении в положение “500” вольт на экране в левом верхнем углу загорается предупреждение HV. о том, что включен самый верхний уровень измерения и при появлении больших значений нужно быть предельно внимательным.

Обычно измерение напряжения ведется переключением больших положений диапазона на меньшие, если вы не знаете величину измеряемого напряжения. Например, перед измерением напряжения на аккумуляторной батареи сотового телефона или автомобиля, на которых написано максимальное напряжение 3 или 12 вольт,то ставим смело сектор в положение “20” вольт. Если поставим на меньшую, например, на “2000” милливольт прибор может выйти из строя. Если поставим на большую-показания прибора будут менее точными.
Когда вы не знаете величину измеряемого напряжения (конечно же в рамках бытового электрооборудования, где оно не превышает величин прибора),тогда выставляете на верхнее положение “500” вольт и делаете замер. Вообщем-то, грубо замерять, с точностью до одного вольта, можно на положении “500” вольт.
Если требуется большая точность, переключите на нижнее положение, только чтобы величина измеряемого напряжения не превышала значения на положении выключателя прибора. Этот прибор удобен в измерении именно напряжения постоянного тока в том, что не требует обязательного соблюдения полярности. Если полярность щупов (“+” – красный,”-“-черный) не будет совпадать с полярностью измеряемого напряжения/го в левой части экрана появится знак “-“, а величина будет соответствовать измеряемой.

Сектор ACV
Сектор имеет на данной разновидности прибора 2 положения – “500” и “200” вольт.
С большой осторожностью обращайтесь с измерениями 220-380 вольт.
Порядок измерений и установки положений аналогичен сектору DCV.
Сектор DCA.
Является миллиамперметром постоянного тока и применяется для измерения маленьких токов, в основном в радиоэлектронных схемах. Нам пока не пригодиться.
Во избежание поломки прибора, не ставьте переключатель на этот сектор, если забудете и начнете измерять напряжение, то прибор выйдет из строя.

Сектор Диод.
Одно положение для проверки диодов на пробой (на маленькое
сопротивление) и на обрыв (бесконечное сопротивление). Принципы измерения основаны на работе Омметра. Также как и hFE.
Сектор hFE
Для измерения транзисторов имеется панелька с указанием в какое гнездо какую ножку транзистора помещать. Проверяются транзисторы обеих п – р – п и р – п -р проводимостей на пробой, обрыв и на большее отклонение от стандартных сопротивлений переходов.

Невозможно представить рабочий стол ремонтника без удобного недорогого цифрового мультиметра. В этой статье рассмотрено устройство цифровых мультиметров 830-й серии, наиболее часто встречающиеся неисправности и способы их устранения.

В настоящее время выпускается огромное разнообразие цифровых измерительных приборов различной степени сложности, надежности и качества. Основой всех современных цифровых мультиметров является интегральный аналого-цифровой преобразователь напряжения (АЦП). Одним из первых таких АЦП, пригодных для построения недорогих портативных измерительных приборов, был преобразователь на микросхеме ICL71O6, выпущенной фирмой MAXIM. В результате было разработано несколько удачных недорогих моделей цифровых мультиметров 830-й серии, таких как М830В, М830, М832, М838. Вместо буквы М может стоять DT. В настоящее время эта серия приборов является самой распространенной и самой повторяемой в мире. Ее базовые возможности: измерение постоянных и переменных напряжений до 1000 В (входное сопротивление 1 МОм), измерение постоянных токов до 10 А, измерение сопротивлений до 2 МОм, тестирование диодов и транзисторов. Кроме того, в некоторых моделях есть режим звуковой прозвонки соединений, измерения температуры с термопарой и без термопары, генерации меандра частотой 50…60 Гц или 1 кГц. Основной изготовитель мультиметров этой серии – фирма Precision Mastech Enterprises (Гонконг).

Схема и работа прибора

Рис. 1. Структурная схема АЦП 7106

Основа мультиметра – АЦП IC1 типа 7106 (ближайший отечественный аналог – микросхема 572ПВ5). Его структурная схема приведена на рис. 1, а цоколевка для исполнения в корпусе DIP-40 – на рис. 2. Перед ядром 7106 могут стоять разные префиксы в зависимости от производителя: ICL7106, ТС7106 и т.д. В последнее время все чаще используются бескорпусные микросхемы (DIE chips), кристалл которых припаивается непосредственно на печатную плату.

Рис. 2. Цоколевка АЦП 7106 в корпусе DIP-40

Рассмотрим схему мультиметра М832 фирмы Mastech (рис. 3). На вывод 1 IC1 подается положительное напряжение питания батареи 9 В, на вывод 26 – отрицательное. Внутри АЦП находится источник стабилизированного напряжения 3 В, его вход соединен с выводом 1 IC1, а выход – с выводом 32. Вывод 32 подсоединяется к общему выводу мультиметра и гальванически связан с входом СОМ прибора. Разность напряжений между выводами 1 и 32 составляет примерно 3 В в широком диапазоне питающих напряжений – от номинального до 6,5 В. Это стабилизированное напряжение подается на регулируемый делитель R11, VR1, R13, ас его выхода -на вход микросхемы 36 (в режиме измерения токов и напряжений). Делителем задается потенциал U ег на выводе 36, равный 100 мВ. Резисторы R12, R25 и R26 выполняют защитные функции. Транзистор Q102 и резисторы R109, R110nR111 отвечают за индикацию разряда батареи питания. Конденсаторы С7, С8 и резисторы R19, R20 отвечают за отображение десятичных точек дисплея.

Рис. 3. Принципиальная схема мультиметра М832

Диапазон рабочих входных напряжений Umax напрямую зависит от уровня регулируемого опорного напряжения на выводах 36 и 35 и составляет:

Стабильность и точность показаний дисплея зависят от стабильности этого опорного напряжения. Показания дисплея N зависят от входного напряжения UBX и выражаются числом:

Рассмотрим работу прибора в основных режимах.

Измерение напряжения

Упрощенная схема мультиметра в режиме измерения напряжения представлена на рис. 4. При измерении постоянного напряжения входной сигнал подается на R1…R6, с выхода которого через переключатель (по схеме 1-8/1… 1-8/2) подается на защитный резистор R17. Этот резистор, кроме того, при измерениях переменного напряжения вместе с конденсатором СЗ образует фильтр нижних частот. Далее сигнал поступает на прямой вход микросхемы АЦП, вывод 31. На инверсный вход микросхемы подается потенциал общего вывода, вырабатываемый источником стабилизированного напряжения 3 В, вывод 32.

Рис. 4. Упрощенная схема мультиметра в режиме измерения напряжения

Измерение тока

Рис. 5. Упрощенная схема мультиметра в режиме измерения тока

Упрощенная схема мультиметра в режиме измерения тока представлена на рис. 5. В режиме измерения постоянного тока последний протекает через резисторы RO, R8, R7 и R6, коммутируемые в зависимости от диапазона измерения. Падение напряжения на этих резисторах через R17 подается на вход АЦП, и результат выводится на дисплей. Защита АЦП обеспечивается диодами D2, D3 (в некоторых моделях могут не устанавливаться) и предохранителем F.

Измерение сопротивления

Рис. 6. Упрощенная схема мультиметра в режиме измерения сопротивления

Упрощенная схема мультиметра в режиме измерения сопротивления представлена на рис. 6. В режиме измерения сопротивления используется зависимость, выраженная формулой (2). На схеме видно, что один и тот же ток от источника напряжения +LJ протекает через опорный резистор Ron и измеряемый резистор Rx (токи входов 35, 36, 30 и 31 пренебрежимо малы) и соотношение UBX и Uon равно соотношению сопротивлений резисторов Rx и Ron. В качестве опорных резисторов используются R1….R6, в качестве токозадающих используются R10 и R103. Защита АЦП обеспечивается терморезистором R18 [в некоторых дешевых моделях используются обычные резисторы номиналом 1…2 кОм), транзистором Q1 в режиме стабилитрона (устанавливается не всегда) и резисторами R35, R16 и R17 на входах 36, 35 и 31 АЦП.

Режим прозвонки

В схеме прозвонки используется микросхема IC2 (LM358), содержащая два операционных усилителя. На одном усилителе собран звуковой генератор, на другом – компаратор. При напряжении на входе компаратора (вывод 6) меньше порогового, на его выходе (вывод 7) устанавливается низкое напряжение, открывающее ключ на транзисторе Q101, в результате чего раздается звуковой сигнал. Порог определяется делителем R103, R104. Защита обеспечивается резистором R106 на входе компаратора.

Дефекты мультиметров

Заводские дефекты мультиметров М832

Проявление дефекта	Возможная причина	Устранение дефекта
При включении прибора дисплей загорается и затем плавно гаснет	Неисправность задающего генератора микросхемы АЦП, сигнал с которого подается на подложку ЖК-дисплея	Проверить элементы С1 и R15


При включении прибора дисплей загорается и затем плавно гаснет. При снятой задней крышке прибор нормально работает	При закрытой задней крышке прибора контактная винтовая пружина ложится на резистор R15 и замыкает цепь задающего генератора	Отогнуть или чуть укоротить пружину



При включении прибора в режим измерения напряжения показания дисплея меняются от 0 до 1	Неисправны или плохо пропаяны цепи интегратора: конденсаторы С4, С5 и С2 и резистор R14	Пропаять или заменить С2, С4, С5, R14


Прибор долго обнуляет показания	Низкое качество конденсатора СЗ на входе АЦП (вывод 31)	Заменить СЗ на конденсатор с малым коэффициентом абсорбции
Прибор долго обнуляет показания	Низкое качество конденсатора СЗ на входе АЦП (вывод 31)	Заменить СЗ на конденсатор с малым коэффициентом абсорбции
При измерении сопротивлений показания дисплея долго устанавливаются	Низкое качество конденсатора С5 (цепь автокоррекции нуля)	Заменить С5 на конденсатор с малым коэффициентом абсорбции
	Низкое качество конденсатора С5 (цепь автокоррекции нуля)	Заменить С5 на конденсатор с малым коэффициентом абсорбции
Прибор неправильно работает во всех режимах, микросхема IC1 перегревается.	Замкнулись между собой длинные выводы разъема для проверки транзисторов	Разомкнуть выводы разъема



При измерении переменного напряжения показания прибора «плывут», например, вместо 220 В изменяются от 200 В до 240 В	Потеря емкости конденсатора СЗ. Возможна плохая пайка его выводов или просто отсутствие этого конденсатора	Заменить СЗ на исправный конденсатор с малым коэффициентом абсорбции


При включении мультиметр или постоянно пищит, или наоборот, молчит в режиме прозвонки соединений	Плохая пайка выводов микросхемы Ю2	Пропаять выводы IC2


Сегменты на дисплее пропадают и появляются	Плохой контакт ЖК-дисплея и контактов платы мультиметра через токопроводящие резиновые вставки	Для восстановления надежного контакта нужно: Поправить токопроводящие резинки; Протереть спиртом соответствующие контактные площадки на печатной плате; Облудить эти контакты на плате

Исправность ЖК-дисплея можно проверить с помощью источника переменного напряжения частотой 50…60 Гц и амплитудой в несколько вольт. В качестве такого источника переменного напряжения можно взять мультиметр М832, у которого есть режим генерации меандра. Для проверки дисплея следует положить его на ровную поверхность дисплеем вверх, подсоединить один щуп мультиметра М832 к общему выводу индикатора (нижний ряд, левый вывод), а другой щуп мультиметра прикладывать поочередно к остальным выводам дисплея. Если удается получить зажигание всех сегментов дисплея, значит, он исправен.

В режиме измерения тока при использовании входов V, Ω и mА, несмотря на наличие предохранителя, возможны случаи, когда предохранитель сгорает позже, чем успевают пробиться предохранительные диоды D2 или D3. Если в мультиметре установлен предохранитель, не соответствующий требованиям инструкции, то в этом случае возможно выгорание сопротивлений R5…R8, причем визуально на сопротивлениях это может никак не проявиться. В первом случае, когда пробивается только диод, дефект проявляется только в режиме измерения тока: ток через прибор протекает, но дисплей показывает нули. В случае выгорания резисторов R5 или R6 в режиме измерения напряжения прибор будет завышать показания или показывать перегрузку. При полном сгорании одного или обоих резисторов прибор не обнуляется в режиме измерения напряжения, но при замыкании входов дисплей устанавливается на нуль. При сгорании резисторов R7 или R8 на диапазонах измерения тока 20 мА и 200 мА прибор будет показывать перегрузку, а в диапазоне 10 А – только нули.

В режиме измерения сопротивления повреждения происходят, как правило, в диапазонах 200 Ом и 2000 Ом. В этом случае при подаче на вход напряжения могут сгорать резисторы R5, R6, R10, R18, транзистор Q1 и пробиваться конденсатор Сб. Если полностью пробит транзистор Q1, то при измерении сопротивления прибор будет показывать нули. При неполном пробое транзистора мультиметр с разомкнутыми щупами будет показывать сопротивление этого транзистора. В режимах измерения напряжения и тока транзистор замыкается переключателем накоротко и на показания мультиметра не влияет. При пробое конденсатора С6 мультиметр не будет измерять напряжение в диапазонах 20 В, 200 В и 1000 В или существенно занижать показания в этих диапазонах.

Источник стабилизированного напряжения 3 В в АЦП у дешевых китайских моделей может на практике давать напряжение 2,6…3,4 В, а у некоторых приборов перестает работать уже при напряжении питающей батареи 8,5 В.

В моделях DT используются низкокачественные АЦП, они очень чувствительны к номиналам цепочки интегратора С4 и R14. В мультиметрах фирмы Mastech высококачественные АЦП позволяют использовать элементы близких номиналов.

Часто в мультиметрах DT при разомкнутых щупах в режиме измерения сопротивления прибор очень долго подходит к значению перегрузки (“1” на дисплее) или не устанавливается совсем. “Вылечить” некачественную микросхему АЦП можно уменьшив номинал сопротивления R14 с 300 до 100 кОм.

При измерении сопротивлений в верхней части диапазона прибор “заваливает” показания, например, при измерении резистора сопротивлением 19,8 кОм показывает 19,3 кОм. “Лечится” заменой конденсатора С4 на конденсатор величиной 0,22…0,27 мкФ.

Поскольку дешевые китайские фирмы используют низкокачественные бескорпусные АЦП, то нередки случаи обрыва выводов, при этом определить причину неисправности очень трудно и проявляться она может по-разному, в зависимости от оборванного вывода. Например, не горит один из выводов индикатора. Поскольку в мультиметрах используются дисплеи со статической индикацией, то для определения причины неисправности необходимо проверить напряжение на соответствующем выводе микросхемы АЦП, оно должно быть около 0,5 В относительно общего вывода. Если оно равно нулю, то неисправен АЦП.

Эффективным способом поиска причины неисправности является прозвонка выводов микросхемы аналого-цифрового преобразователя следующим образом. Используется еще один, разумеется, исправный, цифровой мультиметр. Он включается в режим проверки диодов. Черный щуп, как обычно, устанавливается в гнездо СОМ, а красный в гнездо VQmA. Красный щуп прибора подсоединяется к выводу 26 [минус питания), а черный поочередно касается каждой ножки микросхемы АЦП. Поскольку на входах аналого-цифрового преобразователя установлены защитные диоды в обратном включении, то при таком подключении они должны открыться, что будет отражено на дисплее как падение напряжения на открытом диоде. Реальная величина этого напряжения на дисплее будет несколько больше, т.к. в схеме включены резисторы. Точно так же проверяются все выводы АЦП при подключении черного щупа к выводу 1 [плюсу питания АЦП) и поочередного касания остальных выводов микросхемы. Показания прибора должны быть аналогичными. Но если поменять полярность включения при этих проверках на противоположную, то прибор должен показывать всегда обрыв, т.к. входное сопротивление исправной микросхемы очень велико. Таким образом, неисправными можно считать выводы, которые показывают конечное сопротивление при любой полярности подключения к микросхеме. Если же прибор показывает обрыв при любом подключении исследуемого вывода, то это на девяносто процентов говорит о внутреннем обрыве. Указанный способ проверки достаточно универсален и может применяться при проверке различных цифровых и аналоговых микросхем.

Случается, что изготовители дешевых мультиметров ставят низкокачественные операционные усилители в цепи звукового генератора, и тогда при включении прибора раздается жужжание зуммера. Этот дефект устраняется подпаиванием электролитического конденсатора номиналом 5 мкФ параллельно цепи питания. Если при этом не обеспечивается устойчивая работа звукового генератора, то необходимо заменить операционный усилитель на LM358P.

Часто встречается такая неприятность, как вытекание батареи. Небольшие капли электролита можно протереть спиртом, но если плату залило сильно, то хорошие результаты можно получить, промыв ее горячей водой с хозяйственным мылом. Сняв индикатор и отпаяв пищалку, с помощью щетки, например зубной, нужно тщательно намылить плату с обеих сторон и промыть под струей воды из-под крана. Повторив мойку 2…3 раза, плату высушивают и устанавливают в корпус.

Mastech M832 Инструкция по эксплуатации онлайн [1/2]

М830В, M830, М832, М838

Этот инструмент – один из серии карманных 3,5 -разрядных

цифровых мультиметров для измерения постоянного, пере-

менного напряжения, постоянного тока, сопротивлений,

проверки диодов и транзисторов. Мультиметр снабжен за-

щитой от перегрузки на всех пределах измерений и индика-

цией разряда батареи. Это идеальный инструмент для ис-

пользования в лабораториях, цехах, для хобби и для работы

дома.

ПЕРЕДНЯЯ ПАНЕЛЬ

1. Переключатель функций и диапазонов. Этот переключа-

тель используется как для выбора функций и желаемого

предела измерений так и для выключения прибора. Для

продления срока службы батареи переключатель должен

быть в положении “OFF” когда прибор не используется.

2. Дисплей. 3,5-разрядный 7-сегментный ЖКИ высотой 0.5

дюйма.

3. Разъем “COMMON” (общий). Разъем для черного (отри-

цательного) провода-щупа.

4. Разъем “V,,mA”. Разъем для красного (положительного)

провода-щупа для измерения всех напряжений, сопро-

тивлений и токов (кроме 10 А).

5. Разъем “10А”. Разъем для красного (положительного)

провода-щупа для измерения токов в диапазоне до 10А.

СПЕЦИФИКАЦИЯ

Точность гарантируется на срок не менее 1 года при темпе-

ратуре 23+5С и относительной влажности не более 75%.

ПОСТОЯННОЕ НАПРЯЖЕНИЕ

РАЗРЕШАЮЩАЯ СПОСОБНОСТЬ

ТОЧНОСТЬ

при 18-28С

2 В

20 В

200 В

1000 В

1 мВ

10 мВ

0.1В

1 В

D – единица младшего разряда

Защита от перегрузок: 200 В эфф. для диапазона 200 мВ и

1000 В или 750 В эфф. для других пределов.

ПЕРЕМЕННОЕ НАПРЯЖЕНИЕ

РАЗРЕШАЮЩАЯ СПОСОБНОСТЬ

ТОЧНОСТЬ

при 18-28С

Защита от перегрузок: 1000 В или 750 В эфф. для всех диа-

пазонов.

Измерение: измерение среднеквадратичного значения пе-

ременного напряжения синусоидальной формы.

Диапазон рабочих частот: 45 – 450 Гц.

ПОСТОЯННЫЙ ТОК

РАЗРЕШАЮЩАЯ СПОСОБНОСТЬ

ТОЧНОСТЬ

при 18  28С

200 мкА

2000 мкА

20 мА

100 нА

1 мкА

10 мкА

Защита от перегрузки: предохранитель 200 мА/250 В.

Падение напряжения при измерении: 200 мВ.

СОПРОТИВЛЕНИЕ

РАЗРЕШАЮЩАЯ СПОСОБНОСТЬ

ТОЧНОСТЬ

18С 

28С

200 

2 К

20 К

200 К

0.1 

1

10 

100 

Напряжение холостого хода: приблизительно 2.8 В.

ПРОЗВОНКА СОЕДИНЕНИЙ ( M830, M832, M838 )

Звуковой сигнал при сопротивл. менее 1К

Защита от перегрузки: 220 В эфф. перем. тока в течение 15

сек. максимум.

ТЕМПЕРАТУРА ( M838, ПРОБНИК К-ТИПА )

РАЗРЕШАЮЩАЯ

СПОСОБНОСТЬ

ТОЧНОСТЬ (1год)

при 18С  28С

± 3± 2D (до 150С)

±3% (свыше 150С)

Защита от перегрузки: 220 В эфф. перем. тока.

ОБЩАЯ ИНСТРУКЦИЯ

ПРЕДУПРЕЖДЕНИЕ

1. Для того чтобы избежать электрического шока или по-

вреждения инструмента не измеряйте напряжений, по-

тенциал которых может превышать 500 В относительно

потенциала земли.

2. Перед использованием инструмента проверьте провода,

щупы и пробник на разрыв и нарушение изоляции.

ИЗМЕРЕНИЕ ПОСТОЯННОГО НАПРЯЖЕНИЯ

1. Подключите красный щуп к входу “V,,mA”, а черный к

“COM”.

2. Установите переключатель пределов измерений на тре-

буемый предел DC V, если измеряемое напряжение за-

ранее неизвестно установите переключатель на наи-

больший предел, а затем уменьшайте до тех пор, пока

не получите необходимую точность измерений.

3. Подсоедините щупы к исследуемой схеме или устройст-

ву.

4. Включите питание исследуемой схемы или устройства,

на дисплее возникнут полярность и величина измеряе-

мого напряжения.

ИЗМЕРЕНИЕ ПЕРЕМЕННОГО НАПРЯЖЕНИЯ

1. Подключите красный щуп к входу “V,,mA”, а черный к

“COM”.

2. Установите переключатель пределов измерений на тре-

буемый предел АC V.

3. Подсоедините щупы к исследуемой схеме или устройст-

ву.

4. Считайте показания на дисплее.

ИЗМЕРЕНИЕ ПОСТОЯННОГО ТОКА

1. Красный щуп на вход “V,,mA”, а черный на вход “COM”.

(Для измерений в диапазоне между 200 mA и 10 A крас-

ный щуп подсоединить к входу “10 A”.)

2. Переключатель пределов установить на требуемый пре-

дел DC A.

3. Разомкнуть измеряемую схему и подсоединить щупы

прибора ПОСЛЕДОВАТЕЛЬНО с нагрузкой, в которой

измеряется ток.

4. Считайте показания на дисплее.

Как пользоваться мультиметром до 1 кВт

Виды тестеров напряжения

Как проверить сопротивление и прозвонить провода? Для этого стоит использовать прибор, называемый вольтметром. Приспособление помогает определить необходимые параметры на всех электротехнических приборах.

Изделия бывают самых различных моделей, в частности:

DT9208A, 830;
XL830L, VC61A, A830L;
MAS830L, 830B, 830В, MAS838;
DT830B, DT9205A, ДТ9208А, DT890B, DT838L, DT830D, ДТ9205А;
М832, М838, M890G, М83, 110A, М830, 81780, М266С, MS8230B, 700B;
DT9502A, 890В;
Ц4353, Ц4324, M182;
M830B, M832, DT9207A, UT30D, DT700D, 360TRN;
DT700C, 9205А, M830BZ, EAC3TO;
ДТ890В, M838, MD832, DT9202A, DT850L, MD830B;
VC9205N, 830D, Ц4317, MAS830, Ц4317М 43101, 831B;
DT858L, MAS830B 59002, М833, М57Д, Ц4342;
DT33C, М890С, DT700B.

Такими измерительными mini устройствами можно измерить силу тока, напряжение, сопротивление. Помимо этого, с помощью мульти устройства можно подсоединить или, другими словами, собрать цепь питания или выявить неисправности в ней. На практике устройство отлично подходит для тех, кто работает непосредственно с радиотехническими устройствами и требуется проверка диодов на выявление работоспособности.

Проверка этим прибором может проводиться только тех аппаратов, в которых есть электросхема, в частности транзисторы или детали для радиоприемников, делитель напряжения, LAN и USB контакторы, виброкольцо ротора.

Если рассматривать более дорогой измеритель сети, то он сможет проверять и множество других электрических приборов, так как снабжены рядом дополнительных функций. В частности, возможно исследовать емкость конденсатора, температуру, индуктивность и все остальное, чем только может обладать электрооборудование.

Стоит заметить, что мультитестеры используют для диагностики, как опытные мастера, так и просто любители, для которых известно, как применять их только в теории. Существует немало инструкций с подробным описанием, есть картинки, как правильно работать и померить амперы, однако важно помнить о том, что каждый аппарат имеет свои особенности, как функционирования, так и эксплуатации.

Как правильно пользоваться тестером

Чтобы использовать мульти-тестер, нужно подготовить щупы, которыми происходит прикосновение к проводам. Для извлечения щупов, нужно обратить внимание на разъемы на боковой части, что позволит не просто начать пользование автотестером, а грамотно подготовить его к эксплуатации. Какие изделия можно прозванивать электротестером?

Самое главное это то, чтобы прибор был электрический, а в целом, независимо от того, для чего он предназначен, например:

Сварочный аппарат Ресанта;
Напряжение в аккумуляторе;
Акустическую систему в автомобиле;
Планшет;
Угревыдавливатель;
Лампочку;
Батарейку;
Кейгенератор, если он сгорел;
Вибропуля;
Удлинитель;
Ампераж в розетке;
Электрочайника;
Проводку в машине;
Исправность резистора;
Шлейф монитора;
Электронный аппарат под названием винегретница;
Если при работе мультистайлером начинает бить током.

Самое главное то, что, когда производится прозвонка или измерения цифровым мультиметром, нужно, чтобы работа проводилась максимально аккуратно, а именно, категорически запрещается прикасаться к оголенным щупам. Сначала лучше почитать правила и научиться пользоваться этим устройством своими руками, чтобы избежать проблем. Например, того, что будет неправильное подключение и, соответственно, будут не верные показания.

Особенности мультиметра DT 838

Вольтамперметр может быть различного вида, конфигурации и функциональности. Очень востребован многофункциональный аппарат маркировки 838, инструкция по эксплуатации которого есть на русском языке, и вычислить его принцип работы даже для начинающих будет не сложно.

Изделие:

Легкое в эксплуатации;
Дешевое;
Легкое;
Компактное.

Использование устройства осуществляется практически повсеместно, и он измеряет показатели в различных режимах, причем востребован аппарат во всем мире. Почему его выбирают, когда нужен ремонт и подходит ли он для новичков (вариант с цешкой)?

Аппарат китайский, и помогает очень быстро найти обрыв цепи, даже если нет особых навыков работы и специального образования.

Чтобы настроить устройство на работу и понять значения, которые он выдает, достаточно сделать обзор устройства и его инструкции по эксплуатации. В целом, для этого потребуется установить переключатель диапазона в нужный режим посредством поворота в нужное направление. Поворот может происходить по часовой стрелке и против нее. Что касается щупов, аналогичных по форме с тором, то их устанавливают в отверстие с минусом, чтобы выявить постоянный ток. Второй щуп ставится в отверстие, чтобы измерить силу тока. Также аппарат подходит для того, чтобы измерить переменный ток.

Варианты, как проверить сопротивление мультиметром

Следует включить и замерить обозначение параметров и необходимые величины амперметром (цэшка), но главное знать, как обозначается символика, для чего нужно обратить внимание на значок появившейся на экране, а расшифровка есть в инструкции, в которой полностью описано пользование устройство и что это такое в целом.

Прибор может быть использован для проверки:

Целостности электрической проводки;
Исправности обмотки на электрическом моторе;
Исправности радиодетали, на которых фиксированное сопротивление;
Трансформатора и его блока питания;
Сопротивления заземления.

Электрика не так проста, как может показаться на первый взгляд, а, чтобы научиться с ней работать, недостаточно посмотреть видеоролик, однако для замера различных сил электричества, можно использовать обычный прибор мультиметр.

Способы, как прозвонить провода мультиметром

У каждого мультиметра есть свои определенные характеристики, однако принцип действия схож. Универсальный аппарат может быть использован и в домашней атмосфере, и для профессионалов, которые работают непосредственно с электричеством. Как же провести прозванивание устройства посредством мультиметра? Стоит за пример взять квартиру в обычном многоэтажном доме.

Электротехника есть в таком помещении в каждой комнате, точно так же, как и:

Розетки;
Проводка;
Выключатели.

Все электрические цепи подключены к щитку, в котором установлен электрический счетчик. Нередко комната, снабженная электроприборами может погаснуть, причем происходит это из-за поломки в ней, однако свет отключается по всей квартире. Что делать в такой ситуации?

Нужно подключить аналоговый стрелочный мультиметр и в буквальном смысле мерить каждое устройство, способное вызвать перебои.

Если мультитвич пищит при подсоединении к определенному аппарату, то вполне возможно, что проблема состоит именно в нем. Можно напрямую подключиться к щитку и сразу же проверить в целом, есть ли неисправности в проводке или же это просто поломка электроприбора. Шкала на амперметре будет показывать все получаемые данные, но не стоит забывать про такой момент, как погрешность. Именно шкала показывает частоту или напряжение, в зависимости от того, что конкретно измеряется, и чтобы определить показания, достаточно заглянуть в инструкцию по эксплуатации.

Краткая инструкция по эксплуатации мультиметра DT 830B

Принципиальная схема и вольтаж каждого устройства может быть разной, точно так же, как и кабель подключения, а потому прежде чем осуществлять использование омметра, и измерять нагрузку в сети, стоит обратить внимание на особенности исследуемого объекта и самого мультиметра. С помощью таких устройств можно измерить вольты, миллиамперы, ватты, обнаружить такие моменты, как фаза и минус в розетке, омы. Стоит заметить, что устройств для замера всех этих величин, существует огромное множество.

В частности:

М830в Диджитал;
Ермак;
Digital;
Multimeter;
Sunwa;
Vorel;
Sunma;
Hfe;
Iek;
Mastech;
Мультифокс;
266;
5808;
Dcma;
Олх;
Дигитал;
Universal;
Passwdfinder;
Атлантик.

Для тех, кто постоянно работает с электрическими приборами, попросту не обойтись без мультиметра, особенно такого, как модель 830. Принцип работы будет понятен даже новичку, а особенность устройства в надежности, точности, легкости в эксплуатации, многофункциональности, отличном качестве, оптимальной стоимости. Учимся использовать аппарат, если вы не мастер.

С этим оборудованием можно проводить прозванивание проводки в любом помещении, независимо от того, жилое оно или нет.

С его помощью можно прозвонить плату в зарядном устройстве и даже банально исследовать лампочку на предмет исправности. Некоторые считают, что функции мультиметра существенно ограничены, однако, это вовсе не так. Даже если пользуетесь Гравитексом, Визиографом, кабельным аппаратом для работы со сваркой, который перестал работать, то мультиметр – это то, что нужно. Самое главное это то, чтобы устройство было не просто исправным, а грамотно функционирующим и настроенным, так как в противном случае, будут получены неправильные показания, и это повлияет на ремонт.

Инструкция по применению и как измерить силу тока мультиметром

Почему не работает устройство термопара? Как исправить его, если проблема в силе тока? Для этого нужно применить мультиметр, который может справиться с исследованием даже самой обычной лампы.

Для замеров силы тока требуется:

Подключение устройства к исследуемому изделию посредством щупов.
Если при контакте не происходит загорание индикатора, то это свидетельствует о неисправности оборудования.
Есть вариант уменьшить предел измерения на 1 единицу, и провести повторную диагностику.

Замер должен проводиться кратковременно, чтобы получить его максимально точным, а также стоит помнить, что даже неработающий прибор может показать силу тока, но очень маленькую, особенно, если осуществляется диагностика маломощного устройства.

Для замера достаточно всего пары секунд.

Независимо от того, высокое или низкое напряжение и сила тока, провести замеры не слишком сложно и порой, если аппарат используется в первый раз, то достаточно просто следовать инструкции.

Возможности мультиметра DT 832

В инструкции по эксплуатации можно встретить множество значений. Например, Dcv, Acv, Dca, 181, 1000a, 182. Чтобы узнать, что это такое, достаточно тщательно исследовать инструкцию к мультиметру независимо от того, какая это модель 832 или 831. Отзывы об обоих устройствах только положительные, и многие называют их универсальными аппаратами, которые подойдут и мастерам, и новичкам.

Особенность оборудования состоит в том, что они включают в себя сразу несколько функций таких агрегатов, как:

Вольтметры;
Омметры;
Амперметры.

Каждый домашний мастер должен знать, что такое мультиметр, и как им управлять, что позволит исключить обращения к специалистам, выезд которых на адрес стоит далеко не мало. Самое главное – это при работе четко следовать инструкции, так как, если будет хоть минимальная ошибка, то вполне возможно неправильно провести обслуживание и ремонт электрического оборудования.

Что касается дополнительных особенностей, то можно отметить, что модель мультиметра 832:

Надежная;
Дешевая;
Легкая в эксплуатации;
Компактная по размерам;
Не требует обслуживания и ремонта;
Обладает только положительными отзывами от пользователей.

Приборы предназначены для прозванивания цепи питания, исследования сигнализации, контроля исправности полупроводника, измерения коэффициента усиления в транзисторе и не только. Разобраться с тем как он работает не сложно, однако если он начнет показывать не верные значения, то нужно заменить аппарат. Как их выявить?

При исследовании любого электрического прибора, нужно руководствоваться его инструкцией по эксплуатации.

Это позволит сравнить полученные данные и то, какими они должны быть на самом деле. Если сходство очевидно, значит аппарат работает исправно, и при этом можно понять, сломана техника или нет.

Правила: как работать с мультиметром

Для работы с мультиметрами, стоит обратить внимание на ряд мер предосторожности, которые позволят предотвратить удары током и более серьезные последствия.

Проводя замеры, категорически запрещается работать в среде, где повышенная влажность, измерять режим замера, если уже началась диагностика устройства, измерять параметры, которые могут превысить верхний предел мультиметра, использовать неисправное оборудование, проводить замер электротехники, если она подключена к сети.

Как пользоваться мультиметром для чайников (видео)

Иметь в быту свой собственный мультиметр – это неплохо, однако, если нет навыков работы с электрическими приборами, то лучше доверять процесс настоящим профессионалам, способным тщательно продиагностировать устройство и предоставить только верный результат, что важно для ремонта и обслуживания.

Как пользоваться мультиметром: инструкция для чайников

Мультиметр — это достаточно известное приспособление, которое позволяет за считанные секунды выполнить все необходимые измерения электротехнического характера. С его помощью можно быстро и максимально точно установить силу тока и напряжения, сопротивления. В то же время он позволяет легко и максимально эффективно прозвонить цепь на ее целостность.

Как показывает многочисленная практика, с помощью мультиметра люди, которые занимаются радиотехникой, проверяют диоды и транзисторы на их работоспособность. Если говорить о более дорогих моделях, то они имеют гораздо больше функций и позволяют измерить даже емкость конденсаторов, температуру, индуктивность и множество других характеристик, которыми может обладать электрическая техника.

Как пользоваться мультиметром dt-830b, dt-838, dt-832b, инструкция по применению для чайников считается невероятно востребованной, ведь именно эти модели приборов принято использовать чаще всего. Они просты в использовании и имеют не очень высокую стоимость. Если же вы не имеете понятия, как обращаться с измерительным прибором подобного типа, то на нашем сайте вы сможете найти большое количество видео, где показаны все подробности использования изделия на практике.

Устройство и принцип работы цифрового мультиметра dt

Для того чтобы понять, как устроен прибор и по какому принципу он работает, для примера мы возьмем популярную модель dt-838. Если вы самостоятельно разберетесь с принципом работы этой модели, то у вас не должно возникнуть никаких трудностей с использованием других приспособлений такого типа. Единственными различиями, которыми обладают разные мультиметры, могут быть только значки, которые наносятся на изделия. Кроме того, могут быть какие-то дополнительные функции. На лицевой стороне выбранной нами модели находится специальный ЖК индикатор, переключатель, который позволяет менять режимы работы, а также разъемы, с помощью которых происходит подключение щупов.

Цифровые мультиметры как пользоваться, видео инструкция по применению для чайников

Благодаря тому, что на приборах присутствуют специальные метки, то это позволяет задать величину, которую можно контролировать. Данная величина позволяет переключать и устанавливать верхний предел измерения показаний. Режимы однородного типа находятся рядом и распределены на разные группы.

В некоторых более современных моделях мультиметра принято устанавливать предел измерений на автоматическом уровне. Для того чтобы это сделать, достаточно выбрать с помощью переключателя ту контролируемую величину, которая вам необходима. Если говорить непосредственно об обозначениях, которые располагаются на лицевой части изделия, то необходима инструкция, ведь такие обозначения в разных моделях от разных производителей могут немного отличаться.

Как пользоваться щупами мультиметра dt-830b, dt-832в, dt-838, инструкция по применению

Чтобы использовать прибор по назначению, необходимо изначально оголить щупы и затем ими прикоснуться к проводу, розетке, выключателю и так далее. Для этого, на лицевой стороне мультиметра, есть специальные три разъема. Если говорить об измерении по цветам, то подобный тип измерения стоит использовать только тогда, когда вы проводите манипуляции в сети постоянного тока. Если говорить о переменном токе, то в данной ситуации нет никакой разницы то, как именно будут подключены щупы.

Как пользоваться мультиметром инструкция для чайников видео

Когда вы будете проводить измерения напряжения, то очень внимательно следите за тем, чтобы не прикоснуться к тем участкам щупов, которые оголенные. Перед началом работы также очень важно проверить то, правильно ли подключены щупы к разъемам, которые находятся на лицевой стороне прибора. Всегда следует помнить о том, что если вы будете неправильно использовать мультиметры dt-832, 830, 838 и другие модели, то это может провоцировать короткое замыкание или более серьезные проблемы. Поэтому инструкция должна быть изучена в обязательном порядке, вне зависимости от количества знаний в данной области.

Правила по работе с цифровым мультиметром

Инструкция по применению, как пользоваться мультиметром dt должна быть прочтена перед началом работы, особенно если опыта проведения измерений у вас совсем немного. Если же и после этого вы не можете полноценно работать с прибором, то посмотрите видео на нашем сайте, где в подробностях будет рассказано о том, как нужно правильно и аккуратно применять данное устройство.

Как правильно использовать мультиметр инструкция для чайников видео

Для того чтобы можно было измерить с помощью мультиметра напряжение не нужно ничего особенного. Не требуются разного рода переключения в цепи и прочее. Главным правилом в данной ситуации есть то, что нужно постараться максимально точно определить приблизительную величину, а также вид напряжения, которое вы собираетесь измерить. Итак, вставьте соответствующие щупы в розетку и затем легонько коснитесь клемм розетка. Когда произойдет прикосновение, то нужно успеть зафиксировать те показания, которые показывает прибор.

Если вы еще чайник, то научившись пользоваться мультиметром DT832B, DT830, DT838 позволяют каждому желающему измерить силу постоянного тока. Очень важно в данной ситуации правильно установить щупы. Иначе начинает срабатывать предохранитель, который потом нуждается в немедленной замене, чтобы не произошло более серьезных поломок и прочего. Стоит отметить, что режимом для измерения силы тока желательно работать не более 15 секунд. Предел для измерения нужно обязательно установить хотя бы с минимальным запасом. После того как будут установлены щупы, потребуется разъединить цепь и подключить сам прибор — обязательно последовательно.

Для того чтобы получить возможность определить активное сопротивление того или иного элемента, нужно сначала отключить его от цепи, затем подключить мультиметр параллельным путем. Если вы неправильно установите максимальную величину, то в данной ситуации это не приведет к поломке цифрового устройства. Если же это случится, то вы увидите на экране несколько единиц и не более.

Видео обзор мультиметра DT-830D. Инструкция по применению для чайников

Для того чтобы можно было без проблем прозвонить цепь, установите переключатель на мультиметре в режим прозвони, а затем аккуратно замкните щупы. Прибор обязательно должен издать достаточно громкий звуковой сигнал, а потом вывести на экран показание, которое будет максимально близким к нулю. Подобная процедура, как правило, проводится для того, чтобы узнать, рабочий ли тестер и можно ли пользоваться мультиметром. В той ситуации, когда тестируемая цепь будет целой, то прибор издаст определенный звуковой сигнал, а затем покажет на своем экране величину сопротивления. Если же в цепи будет наблюдаться обрыв или прочая поломка, то цифры, на экране покажут повышение. В некоторых случаях могут показаться только единицы и больше ничего. Некоторые, более современные модели могут показать в случае не целостности цепи специальную аббревиатуру «O.L».

Обязательно требуется проверить работу устройства. Для того чтобы это сделать, нужно параллельно к розетке дополнительно подключить еще и вольтметр. Затем достаточно сверить те показания, которые покажет вольтметр и мультиметр. Для того чтобы можно было проверить насколько правильными являются измерения силы тока, нужно снять показания постоянной нагрузки прибора и еще дополнительно амперметром.

Если на экране вы увидите единицу, то это может значить только одно: предел был выставлен неправильно, то нужно заново повторить всю процедуру проверки работы цифрового тестера. Иногда может загореться батарейка — это значит, что для нормального функционирования прибора, ее потребуется немедленно заменить.

Как пользоваться мультиметром: инструкция по применению dt- 830b, dt-832, dt-838 для чайников, следует обязательно изучить перед тем, как вы начнете применять прибор для работы. Если же после того как вы прочитали инструкцию по применению, у вас остались какие-то вопросы, то можете посмотреть на нашем сайте видео, где вы сможете получить быстрые ответы.

Выбор мультиметра. Советы начинающим видео

Цифровой мультиметр DT может только на первый взгляд показаться очень сложным прибором, на самом же деле все очень просто. Необходимо иметь минимальные знания для его применения и быть при этом максимально аккуратным. Если соблюдать все пункты инструкции по применению, то такой прибор вы будете использовать на протяжении многих лет, и при этом в его работе не произойдет никаких сбоев или же неполадок.

Мультиметр как пользоваться инструкция. Пошаговая инструкция

Мультиметр как пользоваться инструкция – Всё о электрике в доме

Как пользоваться мультиметром DT 832: инструкция, характеристики и отзывы

November 15, 2016

Приборы, совмещающие в себе амперметр, вольтметр и омметр, удобны для применения в быту и на производстве. Каждому домашнему мастеру важно знать, как пользоваться мультиметром DT 832, одним из самых ходовых приборов. На первых порах нужно прочитать и запомнить инструкцию. Ее следует строго выполнять, поскольку при малейшей ошибке прибор может выйти из строя.

Устройство предназначено для определения параметров:

электрического тока;
напряжения между двумя точками электроцепи;
электросопротивления.

Прибор также выполняет еще ряд операций:

прозвонка цепей с цифровой индикацией и сигнализацией звуком;
контроль исправности полупроводниковых деталей;
измерение коэффициентов усиления транзисторов;
замеры температуры термопарой.

Устройство мультиметра

Чтобы изучить, как правильно пользоваться мультиметром DT 832, прежде всего надо ознакомиться с его устройством.

Жидкокристаллический дисплей показывает числовые значения параметров.
Функции прибора изменяются переключателем. В нерабочем состоянии он выключен, иначе быстро разрядится батарея питания.
Три гнезда прибора служат для соединения со щупами. В главный из них («COM») с отрицательной полярностью вставляется штырек с черным проводом. В следующее гнездо с надписью VΩmA вставляется красный щуп. Оно служит для измерения тока, напряжения и сопротивления. Через третье гнездо (верхнее) измеряется значение постоянного тока от 0,2 до 10 А.
Панелька для измерения коэффициента усиления транзисторов.
Провода со щупами. По сравнению с самим прибором, качество у них значительно ниже, и многие домашние мастера для себя делают их заново. Провод берется сечением от 1 мм 2. а оболочка должна быть толстой и эластичной. Для подключения к любому месту схемы через изоляцию или лаковое покрытие вместо щупов устанавливаются иглы, припаянные к проводам.

Как пользоваться мультиметром DT 832: инструкция

Необходимый режим устанавливается переключателем. На лицевой панели прибора и в инструкции указаны пределы измеряемых характеристик.

Перед тем как пользоваться мультиметром DT 832, надо поставить переключатель в нужный режим.

Сопротивление

Функция применяется преимущественно при прозвонке электрических цепей, когда необходимо обнаружить обрыв или провести новую проводку. Переключатель устанавливается в сектор сопротивления на самый низкий уровень со звуковой сигнализацией о коротком замыкании. Отсутствие сигнала означает наличие разрыва или превышение величины 50 Ом. Контакт может нарушиться непосредственно между щупом и гнездом. Для проверки работоспособности прибора провода замыкаются накоротко. Прибор должен показать ноль или несколько Ом.

Перед тем как пользоваться мультиметром DT 832 для проверки электронных схем, одну ножку резистора нужно выпаять из платы.

Мультиметры китайского производства с низким качеством имеют значительную погрешность при замерах электрических параметров. Также сигнал искажается от соединительных проводов и щупов. Профессионалы изготавливают аксессуары для тестера своими руками, поскольку заводские обычно низкого качества.

Напряжение постоянного тока

Сектор DCV делится на пять диапазонов. Для измерений берется большая ступень интервала значений. При установке меньшего диапазона прибор может перегореть. Если высокая точность не требуется или измеряемая величина неизвестна, мультиметр устанавливается на максимальный предел. Потом диапазон можно установить точнее. Сигналом о превышении предела измерений является предупреждающий HV, загорающийся на дисплее, в верхнем левом углу.

Особенно осторожно измеряются большие значения напряжения. Полярность соблюдать необязательно: если она перепутана, слева на экране появляется знак «-«.

Напряжение переменного тока

Для измерений используется сектор ACV. Важно правильно подключить тестер на нужные пределы, иначе он может выйти из строя.

Если выбрать диапазон напряжения постоянного тока вместо переменного, ошибка может оказаться губительной для прибора.

Постоянный ток

Небольшие токи измеряются в секторе DCA. Здесь следует быть предельно осторожным. Если по ошибке измерить напряжение на данном диапазоне, произойдет короткое замыкание.

Чтобы измерить ток до 10 А, красный щуп переключается в верхнее гнездо. Важно знать, как пользоваться цифровым мультиметром DT 832 при большом токе. Показания следует снимать несколько секунд!

Проверка диодов

Радиодеталь выпаивается одним концом из платы, когда производятся измерения. Транзистор тоже можно проверить на секторе измерения сопротивлений, поскольку по принципу действия элемент является двумя диодами, включенными навстречу друг другу. Выяснив, какой из выводов является базой, оба перехода проверяют на пробой. У транзисторов типа pnp плюсовой щуп устанавливается на базу, а минусовой должен показывать бесконечность на других выводах. Для npn-элементов на базу подключается провод от гнезда «COM». Сопротивление эмиттерного перехода больше коллекторного и составляет 0,5-1,2 кОм.

Прозвонкой переходов определяется исправность транзистора. Коэффициент усиления по току у него можно определить, вставив выводы в соответствующие гнезда на панели.

Измерение температуры

Переключатель устанавливается в положение «Темп», и вилка термопары вставляется в гнезда прибора. Внутренняя температура измеряется без термопары на том же диапазоне функции.

Проверка исправности конденсаторов

В инструкции, описывающей то, как пользоваться мультиметром DT 832, для чайников предусмотрены только основные функции, характерные для большинства приборов. Когда надо проверить конденсатор, а возможности определения емкости нет, можно хотя бы установить, исправен он или нет. Сначала его следует отпаять и закоротить ножки, чтобы снять заряд, если он имеется.

Затем переключатель прибора устанавливается на прозвонку и концами щупов нужно прикоснуться к выводам полярного конденсатора, удерживая их в этом положении. Если его емкость больше 0,25 мкФ, на дисплее появятся показания сопротивления, а затем загорится «1». Это означает, что зарядка закончилась и сопротивление бесконечно большое. Если единица появляется сразу, значит, внутри произошел обрыв, если сопротивление нулевое — замыкание между обкладками.

Неполярный конденсатор проверяется на величину сопротивления, которое должно быть больше 2 мОм на исправной детали.

Мультиметр «Ермак»

Рядовому пользователю подходит простой, дешевый и надежный мультиметр «Ермак» цифровой DT 832. Как пользоваться им? Очень просто, он представляет собой обычный тестер.

Включается прибор установкой переключателя в нужное положение. Характеристики ничем не отличаются от обычных, а цена — небольшая. Отзывы о модели китайского производства даются положительные, для решения бытовых проблем с электропроводкой она вполне подходит.

Заключение

Каждый мастер должен знать, как пользоваться мультиметром DT 832, поскольку он крайне необходим в быту. Большинство отзывов о модели положительные, благодаря многочисленным функциям и приемлемой цене. Чтобы прибор долго служил, следует тщательно выполнять инструкцию по его эксплуатации.

Как пользоваться мультиметром: инструкция для чайников

Как показывает многочисленная практика, с помощью данного измерительного прибора люди, которые занимаются радиотехникой, проверяют диоды и их работоспособность. Кроме того, цифровые мультимеры отлично подойдут и для того, чтобы можно было проверить транзисторы или же разного рода детали для радио. Если говорить о более дорогих моделях, то они имеют гораздо больше функций и позволяют измерить даже емкость конденсаторов, температуру, индуктивность и множество других характеристик, которыми может обладать электрическая техника.

Как работать мультиметром для чайников инструкция по применению dt- 830b, dt-832, dt-838 считается невероятно востребованной, ведь именно эти модели приборов принято использовать чаще всего. Они просты в использовании и имеют не очень высокую стоимость. Если же вы не имеете понятия, как обращаться с измерительным прибором подобного типа, то на нашем сайте вы сможете найти большое количество видео, где показаны все подробности использования изделия на практике.

Устройство и принцип работы цифрового мультиметра

Цифровые мультиметры как пользоваться, видео инструкция для чайников

В некоторых более современных моделях принято устанавливать предел измерений на автоматическом уровне. Для того чтобы это сделать, достаточно выбрать с помощью переключателя ту контролируемую величину, которая вам необходима. Если говорить непосредственно об обозначениях, которые располагаются на лицевой части изделия, то необходима инструкция по применению, ведь такие обозначения в разных моделях от разных производителей могут немного отличаться.

Как пользоваться щупами мультиметра инструкция по применению

Для того чтобы использовать тестер по назначению, необходимо изначально оголить щупы и затем ими прикоснуться к проводу, розетке, выключателю и так далее. Для того чтобы можно было использовать щупы, на лицевой стороне изделия есть специальные три разъема. Если говорить об измерении по цветам, то подобный тип измерения стоит использовать только тогда, когда вы проводите манипуляции в сети постоянного тока. Если говорить о переменном токе, то в данной ситуации нет никакой разницы то, как именно будут подключены щупы.

Как пользоваться цифровым мультиметром для чайников видео инструкция

Когда вы будете проводить измерения напряжения, то очень внимательно следите за тем, чтобы не прикоснуться к тем участкам щупов, которые оголенные. Перед началом работы также очень важно проверить то, правильно ли подключены щупы к разъемам, которые находятся на лицевой стороне прибора. Всегда следует помнить о том, что если вы будете неправильно использовать мультиметры dt-830b, dt-832, dt-838 и другие модели, то это может провоцировать короткое замыкание или более серьезные проблемы. Поэтому инструкция по применению должна быть изучена в обязательном порядке, вне зависимости от количества знаний в данной области.

Правила по работе с цифровым мультиметром

Инструкция по применению для чайников, как правильно пользоваться мультиметром dt- 830b, dt-832, dt-838 должна быть прочтена перед началом работы, особенно если опыта проведения измерений у вас совсем немного. Если же и после этого вы не можете полноценно пользоваться тестером, то посмотрите видео на нашем сайте, где в подробностях будет рассказано о том, как нужно правильно и аккуратно применять данное устройство.

Как правильно использовать мультиметр видео инструкция

Правильно пользоваться моделями мультиметров dt- 830b, dt-832, dt-838 позволяют каждому желающему измерить силу постоянного тока. Очень важно в данной ситуации правильно установить щупы. Иначе начинает срабатывать предохранитель, который потом нуждается в немедленной замене, чтобы не произошло более серьезных поломок и прочего. Стоит отметить, что режимом для измерения силы тока желательно пользоваться не более 15 секунд. Предел для измерения нужно обязательно установить хотя бы с минимальным запасом. После того как будут установлены щупы, потребуется разъединить цепь и подключить сам прибор — обязательно последовательно.

Видео обзор мультиметра DT-830D. Инструкция по применению для чайников

Для того чтобы можно было без проблем прозвонить цепь, установите переключатель на мультиметре в режим прозвони, а затем аккуратно замкните щупы. Прибор обязательно должен издать достаточно громкий звуковой сигнал, а потом вывести на экран показание, которое будет максимально близким к нулю. Подобная процедура, как правило, проводится для того, чтобы узнать, рабочий ли тестер и можно ли им пользоваться. В той ситуации, когда тестируемая цепь будет целой, то прибор издаст определенный звуковой сигнал, а затем покажет на своем экране величину сопротивления. Если же в цепи будет наблюдаться обрыв или прочая поломка, то цифры, на экране покажут повышение. В некоторых случаях могут показаться только единицы и больше ничего. Некоторые, более современные модели могут показать в случае не целостности цепи специальную аббревиатуру «O.L».

Выбор мультиметра. Советы начинающим видео

Цифровой мультиметр может только на первый взгляд показаться очень сложным прибором, на самом же деле все очень просто. Необходимо иметь минимальные знания для его применения и быть при этом максимально аккуратным. Если соблюдать все пункты инструкции по применению, то такой прибор вы будете использовать на протяжении многих лет, и при этом в его работе не произойдет никаких сбоев или же неполадок.

Как правильно пользоваться мультиметром: инструкция для чайников

Что такое мультиметр? Это прибор, с помощью которого можно без всякого труда определить величину напряжения и силу тока, сопротивление проводников, узнать параметры диодов и транзисторов, можно провести прозвонку проводов. То есть, аппарат на самом деле нужный даже в быту. Поэтому вопрос, как пользоваться мультиметром, звучит сегодня достаточно часто.

Классификация

В настоящее время все мультиметры (тестеры) делятся на два вида: стрелочный мультиметр, он же аналоговый, и цифровой. Стрелочным мультиметром электрики пользуются давно, но работать с мультиметром этого типа сложно.

Непросто разобраться в нескольких шкалах.
Необходимо удерживать сам прибор в определенном положении, чтобы стрелка по шкале не «гуляла».

Поэтому все больше мастеров свое предпочтение отдают цифровым, а не аналоговым мультиметрам. Поэтому рассмотрен будет именно он. Необходимо отметить, что современный рынок предлагает широкий модельный ряд мультиметров, в котором есть практически любые предложения. Но нужно заметить, что существует определенная пропорциональность, в которой соотношении цены и функциональности прибора прямая. То есть, чем дороже прибор, тем больше у него функций.

Производители предлагают дорогие модели, похожие на осциллографы. На бытовом уровне и для начинающих радиолюбителей и электриков подойдут более простые мультиметры для чайников. Все они имеют одну и ту же конструкцию, и внешний вид у них практически одинаковый.

В комплектацию таких тестеров входит сам аппарат и два щупа: красный и черный. Питание производится от батарейки Крона на 9 вольт (потребление энергии минимальное). Это и есть весь комплект.

Перед тем как перейти к основному вопросу статьи – как нужно пользоваться мультиметром любого типа: все тонкости – необходимо ознакомиться с его функциональными приспособлениями и научиться, ими управлять. В принципе, правила пользования достаточно просты.

Внешний вид

В середине прибора размещается переключатель. С его помощью выбирается режим работы мультиметра. По кругу вокруг переключателя нанесены отделы, которые и определяют режимы измерения параметров:

напряжение: постоянное и переменное;
ток: постоянный и переменный;
сопротивление;
параметры радиодеталей.

Есть три отверстия для щупов, кнопка или тумблер включения и отключения прибора, монитор, на котором высвечиваются результаты.

Перед тем как разбираться с вопросом, как пользоваться цифровым мультиметром, необходимо узнать все о надписях на его панели. Постоянное напряжение обозначается как (V-). Переменное – (V

). Постоянный ток: А-, переменный А

Сопротивление: Ω. Есть три гнезда для щупов: V/Ω, com, mA. В некоторых мультиметрах гнезд четыре. Добавляется 20A max. Оно используется, если необходимо измерить ток силой больше 200 мА.

Уже по надписям можно осознать, что функции мультиметра обладают большим диапазоном.

Что такое мультиметр, определено, по надписям все понятно, теперь основной вопрос – как пользоваться мультиметром для чайников.

Замер постоянного напряжения

Измерение мультиметром постоянного напряжение требует установки красного щупа в гнездо V/Ω (он несет плюсовой потенциал), а черного в com (минусовой). Переключатель режимов устанавливается в позицию (V-). Лучше начинать измерение напряжения с максимального значения параметра.

Таким способом можно померить напряжение в батарейке или аккумуляторе. Устанавливаете два щупа на клеммы батарейки, на экране высветятся цифры, обозначающие само напряжение. Если перед цифрами появился знак минуса, то просто была нарушена полярность подключения. Значит, надо поменять местами установку щупов на батарейке.

Если напряжение аккумулятора неизвестно, то, начиная с максимального значения установки переключателя, проверяем каждую позицию по отдельности. К примеру, на максимуме тестер показал 008. Эти два нуля перед цифрой говорят о том, что напряжение аккумулятора намного ниже, чем выставлено на мультиметре. Необходимо постепенно, снижая режим проверки, добиться того, чтобы на мониторе высветилось единичное значение. К примеру, 8,9. Оно говорит, что напряжение батарейки составляет 9 вольт.

Если на экране появилась единица, то выбранный уровень проверки ниже, чем номинальный. Значит, надо повысить уровень на одну позицию. Все просто, работать с тестером – одно удовольствие.

Замер переменного напряжения

Как измерить напряжение переменное? Щупы остаются в том же положении, переключатель перемещается в отдел (V

). Здесь также несколько пределов измерения. К примеру, как провести измерение мультиметром напряжения в розетке 220 вольт. Кстати, в переменном напряжении нет полярности, поэтому точная установка щупов роли не играет.

Необходимо выставить уровень проверки больше, чем 220 В, обычно это переключатель от 600 до 750 вольт, зависит от модели тестера. Теперь в розетку вставляются два щупа. В зависимости от нагруженности трансформатора результат может варьироваться в диапазоне от 180 до 240 вольт. Если показатели попали в этот диапазон, то все нормально.

Замер сопротивления

Положение щупов тоже самое. Переключатель перемещается в отдел Ω. Теперь необходимо убедиться, что мультиметр находится в исправном состоянии. Как проверить? Просто соединяются между собой два щупа. При этом прибор должен показать ноль.

В этом измерительном диапазоне также несколько пределов, плюс функция прозвонки электрических цепей и проверки диодов. Как прозвонить цепь мультиметром, будет представлено ниже.

Для примера можно рассмотреть, как измерять мультиметром сопротивление катушки с неизвестным номиналом, это пригодится, если нет уверенности в ее работоспособности. В отличие от предыдущих тестов здесь нет необходимости выставлять предел по максимуму. От этого прибор не пострадает. Последовательность проверки может быть такой:

К примеру, предел измерения устанавливается на среднее значение. Пусть это будет 2М. То есть, предельное значение сопротивления не должно превышать 2 МОм.
Подсоединяются к концам катушки щупы.
Если на дисплее появились нули, то у катушки есть некоторое сопротивление, просто неправильно был выбран предел проверки. Поэтому его надо снизить на одну позицию – до 200К.
Еще раз проводится тест. Если он показал уже числовое значение, но перед числом стоит ноль, то можно еще снизить порог на одну позицию.
И таким образом довести показатель на дисплее до целого числа. Оно и будет являться номинальным сопротивлением катушки.

Если при тестировании на сопротивление катушки на мониторе появилась цифра «1». Это значит, что номинал намного выше, чем выбранный предел. То есть, надо будет идти в обратном направлении, повышая предел измерений.

Замер тока

Используя мультиметр для измерения постоянного или переменного тока, нужно красный щуп вставить в гнездо mA, черный в com. Если измерение силы тока проводятся с переменным источником, то переключатель переводится в отдел — А

Важно! При измерении тока больше 200 мА обязательно подключать провод в соответствующее гнездо.

Основное условие, как измерить правильно силу тока мультиметром, это установить прибор в цепь последовательно. Специалисты отрицательно относятся к использованию мультиметра в качестве тестера для проверки потребляемого тока большой величины (к примеру, выше 10 ампер). Лучше это делать электроизмерительными клещами. Поэтому измерение тока мультиметром лучше не проводить.

Все дело не в самом тестере, потому что он сам защищен металлической скобой, через которую и производится проверка токов большой величины. Скоба установлена внутри и имеет диаметр 1,5 мм. Этот размер способен выдержать значительную величину измеряемого тока за 10-12 секунд. Все дело в проводах щупа. Они тонкие, и, конечно, не предназначены для больших нагрузок.

Проверка диодов, конденсаторов и транзисторов

Как правильно пользоваться мультиметром, проверяя радиодетали. Проверка диода – это, определение наличия его сопротивления, по сути, как прозвонка проводов и кабелей. Поэтому черный щуп устанавливается в гнездо com, красный в V/Ω. При этом сам черный щуп соединяется с катодом диода, то есть, с минусовым концом, красный с анодом. На дисплее прибора (омметра) должно высветиться значение прямого сопротивления диода. Если поменять щупы местами на концах радиодетали, то на мониторе должна появиться единица. Это, конечно, в том случае, если диод в исправном состоянии.

Если в двух направлениях проверки работающий прибор показывает единицу, то диод сгорел.
Если показывает минимальные показатели (меньше единицы), пробит.

Как нужно пользоваться мультиметром при проверке транзистора. Это тоже несложно. Надо аппарат перевести в режим «hfe». У подключаемого транзистора три выхода: база, эмиттер и коллектор. Такие же обозначения есть и на аппарате: B, E, С. Концы транзистора и точки ввода надо совместить, все должно соответствовать расшифровке. Как только это произойдет, на приборе покажутся значения усиления транзистора.

Как правильно работать мультиметром при проверке емкости конденсатора. Сам показатель можно узнать, установив радиодеталь двумя концами в секторе «Cx». Переключатель также указывает на этот сектор. Здесь несколько пределов, поэтому, зная емкость проверяемого элемента, можно подогнать под необходимый показатель. На дисплее высветится номинальное значение емкости.

Что значит, прозвонить мультиметром? Этот термин появился еще во времена пользования стрелочными тестерами, когда необходимо было проверить на сопротивление электрическую цепь. Для того чтобы выставить на ноль шкалу прибора, а также убедиться, что щупы находятся в исправном состоянии, их соединяли между собой. При этом переключатель устанавливался в сектор, на котором был нарисован колокольчик. Если все было в порядке, то раздавался звонок.

Поэтому, когда задается вопрос, как прозванивать цепь, или как прозвонить провод мультиметром, то необходимо понимать, что это всего лишь аналогия.

Все, что было описано выше, на самом деле несколько простых операций. Но они помогают начинающим электрикам сориентироваться в проблемах электрических цепей. Именно они в начале своей работы начинают задаваться вопросом, как лучше пользоваться тестером мультиметром. Все ответы в этой статье.

Источники: http://fb.ru/article/277239/kak-polzovatsya-multimetrom-dt-instruktsiya-harakteristiki-i-otzyivyi, http://masterok-remonta.ru/elektrika-i-osveschenie/kak-polzovatsya-multimetrom-instruktsiya-dlya-chay.html, http://vseobelektrike.com/elektroprovodka/pribory-i-instrumenty/kak-polzovatsya-multimetrom.html

electricremont.ru

Как пользоваться мультиметром – инструкция с фото

Существует измерительный прибор, который сочетает в себе функции нескольких подобных устройств. Он называется мультиметром. Как пользоваться им, будет рассмотрено в этой статье. В основном он предназначен для измерения сетевого напряжения, сопротивления и электрического тока.

Новые функции

Изготовители в современные модификации данных приборов добавляют новые возможности:

прозвон диодов;
измерение емкости конденсаторов;
измерение температуры;
проверка рабочих параметров транзисторов;
замер частоты тока;
звуковой пробник.

В связи с тем, что они добавились к уже существующим функциям, возникает вопрос у многих пользователей: как пользоваться мультиметром?

Классификация рассматриваемого оборудования

Все современные мультиметры можно подразделить на:

Цифровые, которые имеют наибольшую популярность, поскольку сравнительно недорогие, выполняют множество функций, просты в обращении.
Стрелочные, у которых снятие показаний осуществляется по шкале со стрелкой. Они имеют небольшую погрешность из-за разности этой шкалы. Однако прибор является универсальным, способным заменить ампер-, ом- и вольтметры.

В дальнейшем в основном будем рассматривать, как пользоваться цифровым мультиметром, а в конце статьи вернемся к его стрелочной разновидности с некоторыми вставками по ней по ходу изложения материала.

Проверяем сопротивление

Перед данной работой мультиметр должен быть подготовлен к ней. На приборе имеется тумблер, который переключается в положение, соответствующее минимальному измерению получаемого значения искомой величины. Подобный замер должен осуществляться при полном обесточивании цепей. Для этого оборудование, у которого будет замеряться сопротивление, отключается от электрической сети, или оттуда вынимаются элементы питания типа батареек.

Как пользоваться мультиметром? В инструкции предусматривается, что работоспособность данного прибора должна проверяться соединением концов соответствующих щупов. Прибор должен показывать «0» либо на электронном табло, либо с помощью магнитной стрелки. Если этого не происходит, то необходимо осуществлять регулировку с помощью ручки «Уст. 0». Все иные случаи требуют замены батареек.

Измеряем постоянное напряжение

Рассмотрим, как пользоваться цифровым мультиметром при определении данного показателя. Обычно сектор, ответственный за разбит на 5 диапазонов:

200 мВ;
2000 мВ;
20 В;
200 В;
2000 В.

Однако их количество может быть различным и включать иные предельные значения. Здесь показано максимальное напряжение, которое может быть измерено в данном диапазоне. Щупы, предназначенные для проведения измерений, вставляются следующим образом: черный (общий или минусовой) вставляется в нижнее отверстие, расположенное справа, а красный (плюсовой) — в то из них, которое располагается чуть выше.

Для того чтобы измерить напряжение батарейки 1,5 В, устанавливаем переключатель в положение 20. Соответствующими измерительными щупами касаемся противоположных полюсов батарейки и смотрим на экран, при этом на нем должно высветиться число 1,49.

Если же измеряемое напряжение неизвестно, то начинать нужно с наибольшего диапазона — 1000 В, чтобы не сжечь прибор, постепенно снижая его, пока не найдется требуемая величина. О том, что напряжения в данном диапазоне нет, будут свидетельствовать нули на табло. Если впереди будут стоять нули, но уже появится какое-то число, можно прибор переводить в положение, которое кратно количеству впереди стоящих нулей по сравнению с занимаемым, в котором данное число было зафиксировано. Это нужно в том случае, если необходимо получить более точные данные. Если сильная точность не требуется, то можно снимать показания и на этапе с нулями до значимого числа. Иногда мультиметр не сгорает при установке меньшего диапазона, чем измеряемая величина, а показывает «1». Однако не стоит допускать данное состояние слишком часто.

Мы рассмотрели, как правильно пользоваться мультиметром. Если вы случайно перепутаете минусовой и плюсовой щупы, ничего страшного не случится, просто отображаемое на табло число будет со знаком «-». Небольшие диапазоны применяются при работе с радиолюбительскими схемами и на транзисторах.

Измеряем переменное напряжение

Здесь не важно, где плюс и минус на щупах. Работа осуществляется с большими напряжениями, поэтому касаться неизолированных частей щупа во время проведения измерений нельзя.

Данный сектор разбит на два:

В мультиметр измерительные щупы помещаются аналогично тому, как они вставлялись при измерении постоянного напряжения. Для измерения рассматриваемого показателя в розетке нужно устанавливать диапазон 750, поскольку 220 В больше, чем 200. После окончания работы переводим прибор в положение «Выкл.».

Проверяем целостность сети

Для этого необходимо прозвонить последнюю. С целью выполнения данной операции может использоваться прибор с магнитной стрелкой, отклоняющейся от «0», или с севшей батарейкой. Рассмотрим, как пользоваться мультиметром в данном случае.

Стрелка должна реагировать на соединение концов щупов. На цифровых приборах должно показываться значение, близкое к нулю, которое может отличаться из-за сопротивления переходного тока из концов щупов. При их размыкании стрелка устанавливается в точку бесконечности на соответствующих приборах, а на цифровых начнется перезагрузка или появится «1». Если концы щупа прислонить к непосредственному проводнику, то должно появиться нулевое значение.

При наличии встроенной функции прозвона цепей она по отношению к проводам и низкоомным рабочим цепям должна осуществляться установкой тумблера в это положение. В этом случае будет подаваться сигнал, что делает табло ненужным. В случае наличия обрыва сети звукового сопровождения не будет, а прибор покажет околонулевые значения. На этом примере можно показать, как пользоваться мультиметром DT-832.

Использование прибора в качестве амперметра

С целью определения силы тока прибор подсоединяется к электрической цепи. Если присутствуют то тумблеры прибора выключаются, проверка осуществляется спецщупом. В действующей цепи сила тока должна быть равна 0. Место, где осуществляются измерения, должно быть сухим. Перед работой на руки лучше надеть перчатки.

Проверка конденсатора

Он пропускает через себя переменный ток. Для осуществления проверки емкости должно выполняться условие, что для прибора она должна быть 0,25 мкФарад, то есть минимальной.

При выполнении проверки осуществляют следующие действия:

определяют положительный и отрицательный полюсы конденсатора;
снимают с него статическое электричество;
мультиметр переводят в положение прозвона или определения сопротивления;
осуществляется касание щупами данного устройства к выводам конденсатора.

Наиболее удобно в этом случае использовать аналоговый (стрелочный) мультиметр, поскольку в нем осуществляется контроль передвижения стрелки. Конденсатор является рабочим в том случае, если прибор запищал или показал нулевое сопротивление. Показываемая единица свидетельствует о том, что внутри конденсатора имеется обрыв.

Мультиметр стрелочный

Как пользоваться стрелочным мультиметром? В основном точно так же, только показания снимаются не в электронном виде с цифрового табло, а считываются по шкале, по замершей стрелке. Изготовителями был выпущен комбинированный — стрелочно-цифровой прибор. С его помощью можно определить переменный и постоянный ток, сопротивление и емкость конденсаторов, протестировать диоды, прозвонить соединения и проверить батареи.

По отзывам пользователей, данная разновидность мультиметра считается более плохим аналогом по сравнению с цифровым прибором. Это связано с тем, что стрелка может заедать, точность прибора ниже по сравнению с цифровым. Его советуют использовать при необходимости осуществления измерений в двух точках одновременно совместно с цифровым мультиметром при отслеживании их взаимной динамики.

Использование прибора в автомобилях

Как пользоваться мультиметром в автомобиле? В данном случае наиболее востребованными функциями являются прозвон и вольтметр. Наиболее распространенным является DT-832 мультиметр. Как пользоваться им, мы рассмотрим далее.

Число 832 говорит о том, что прибор оснащен звуковой индикацией. Эксплуатироваться должен при диапазоне температур 0-40 °С. Работает от батарейки типа «Крона». С его помощью можно измерять силу постоянного тока до 10 А, переменного напряжения — до 750 В, постоянного — до 1000 В, сопротивления — до 2000 кОм, исправность транзисторов и диодов.

В гнездо «СОМ» вставляется черный щуп, два вышерасположенных предназначены для красной разновидности. Сила тока может определяться под дополнительное оборудование для автомобиля. В сети 220 В измерить данный показатель не получится.

Выбирать автомобильный мультиметр следует, исходя из следующих положений:

лучше, если модель будет оснащена звуковым оповещением;
выбирать нужно такой прибор, у которого есть плавкий предохранитель, который может быть заменен в случае ошибочного действия, совершенного пользователем;
корпус должен быть прорезиненным.

Помимо рассмотренного мультиметра, в автомобилях можно использовать и другие подобные приборы. Наиболее компактным, имеющим небольшие размеры, совпадающие с двумя спичечными коробками, является мультиметр DT-182. Как пользоваться им? Точно так же. Он предназначен для измерения сопротивления, напряжения и силы тока. Также ним можно протестировать транзисторы, диоды и батарейки прозвонить соединения. Данное устройство работает от мизинчиковой батарейки типа 23А, имеющей напряжение 12 В. Данное обстоятельство является отрицательным, поскольку этот элемент питания достаточно быстро выходит из строя. Однако в мультиметр встроена функция предупреждения о том, что заряд батареи подходит к концу.

Данное устройство имеет следующие диапазоны:

200 мВ-500 В — для постоянного напряжения;
200-500 В — для переменного напряжения;
200 Ом-2000 кОм — для сопротивления;
200 мкА-200 мА — для постоянного тока;
1,5-9 В — для тестирования батареек.

Он не защищен от повреждений во время подачи напряжения при измерении сопротивления. Токопроводящий слой на низкоомных резисторах выгорает, что делает неизвестными номиналы микроамперметра и омметра. Также из строя может выйти ИМС АЦП. В этом случае прибор легче утилизировать, чем пытаться отремонтировать. Однако ремонт может осуществляться по схеме, которую можно нарисовать самостоятельно после снятия задней крышки прибора. При этом на листе нужно указать номиналы, после чего следует его прикрепить к задней крышке мультиметра и использовать по мере надобности.

В заключение

В данной статье мы рассмотрели, как пользоваться мультиметром. Это недорогой, но многофункциональный прибор, с помощью которого можно прозвонить соединение, установить силу тока, проверить напряжение как постоянного, так и переменного тока, протестировать батарейки. Некоторые приборы позволяют измерять температуру, устанавливать рабочие параметры транзисторов, а также выполнять некоторые другие функции.

h-sw-h.com

Как пользоваться мультиметром: диапазоны и инструкция

Не рекомендуем немедленно пытаться проверить напряжение в сети 220 В. Начните с простого. К примеру, подойдет батарейка или аккумулятор от телефона. Потом попробуйте поиграться с устройствами питания гаджетов. И позднее допускается подойти к розетке. В деле использования мультиметра немало сложностей оттого, что не все диапазоны прописаны с инструкции. Даже бывалый мастер порой неспособен понять написанное.

Диапазоны мультиметров

Проверка правильности подключения щупов становится важной частью понимания методики пользования цифровым мультиметром. Об этом пишут в инструкции, внимательно прочтите. Косвенным подтверждением правильности проделанных операций станет звонок при соприкосновении щупов на диапазоне, помеченном толстой стрелкой с поперечной чертой на конце (прозвонка диодов). Иногда аналогичная функция помечается точкой с расходящимися от неё дугами (так обозначается зуммер, звонок). Чтобы проверить мультиметр на работоспособность, вводится дополнительный режим, требующий специальных приборов. Пробежимся лишь по ключевым опциям.

Обозначения шкал мультиметра

Проверка напряжения

Рекомендуем начать с проверки напряжения на батарейке. Это безопасно для человека и используемого тестера. Батарейка не пострадает. Зато человек научится на примере важной вещи — полярности напряжения.

У мультиметра два щупа. Один красный, это традиционно плюс. Чёрный провод считается общим, на лицевой стороне обозначается как COM (common). Это земля либо — второе название — минус. При этом гнёзд в тестере три либо четыре. Чёрный провод обычно закреплён, а красный передвигается сообразно используемой шкале и виду работ. Преимущественно касается как раз токов и напряжений, остальные работы проводятся в любом состоянии.

Выставляем диапазон положительных напряжений. Находим на лицевой панели букву V с прямой чертой, под которой находится три точки (см. рис). Смотрим номинал батарейки, ставим диапазон, чтобы цифра гарантированно попала внутрь. Отдельные цифры на лицевой панели в разделе постоянных напряжений предваряются буквой m. Это значит, что речь идёт о тысячных долях – милливольтах. Это повышает точность измерений в случаях, где речь идёт о слабых напряжениях.

Красный щуп прислоняется к положительному полюсу батарейки, чёрный – к отрицательному. На экране появится номинал с небольшими отклонениями. Если полярность перепутана, цифра отрицательная. С аккумулятором телефона тоже легко. На корпусе батареи расположены три контакта, и единственный – чаще левый – становится источником напряжения. Два прочих – земля. Напряжение, естественно, положительное.

Дальше действуйте сообразно указаниям, приведённым выше. Номинал батареи надписан на корпусе. К примеру, 3,5 В. Ставим на мультиметре диапазон до 20 В. Допустимо проверить заряд батарейки косвенным путём. С падением запасённой энергии уменьшается вольтаж. Поэтому в быту говорят — батарейки «сели».

Проверка сопротивления

Измерение сопротивления

Функция часто нужна в быту, когда приходится возиться с контуром заземления квартиры. Семейство диапазонов, измеряющих сопротивление, находится под буквой греческого алфавита омега (см. рисунок). Избранным цифрам предшествует литера k, когда речь идёт о килоомах. Подбирается соответствующий диапазон для обеспечения максимальной точности. К примеру, на 200 Ом тестер показывает десятые доли, а на 2000 Ом уже нет. Это нечасто требуется, полагается соотносить диапазоны.

Для оценки нужного узнайте, как производится маркировка. На старых резисторах обычно прямо пишут номинал. Буквой к обозначают приставку кило, М – мега, Г (G) – гига, Т – тера. Особо маркируются резисторы мелкого номинала. К примеру, запись 1R5 означает, что сопротивление резистора составляет 1,5 Ом. Потребуется выбрать самый малый диапазон. Недавно в обзорах приводили пример косвенного измерения сопротивления, у которого точность намного выше. Повторяться не будем, листайте сайт. Найдёте массу интересного.

Отдельно маркировке подлежит точность. Обычно идёт после номинала и обозначается цифрой в процентах. Порой допуски приводят в буквенных кодах. К примеру, L соответствует 0,01%. Подробнее почитайте в ГОСТ 28883. Вдобавок удастся ознакомиться с цветовыми маркировками и их назначением. Добавим, что значимых полос на корпусе резистора бывает 4 — 5, а значение номинала удобнее определять по онлайн-калькуляторам. Поищите, к примеру, на сайте магазина Чип&Дип.

Переменное напряжение

После батарейки пора осилить задачу посерьёзнее – переменное напряжение. Предварительно научимся тыкать щупами в нужное место. При работе с промышленным стандартом 220 В велика вероятность что-нибудь испортить. Для тестирования попробуем зарядное устройство любого телефона.

Старайтесь найти старенькое с открытыми контактами, miniUSB — не то, с чем удобно работать штатными щупами тестера. Обычно для труднодоступных мест используются специальные иголки, покупаемые специально, в комплекте отсутствуют. Когда открытый разъем адаптера телефона обращён к человеку лицом, фаза находится слева. Это распространённый шаг. В розетке фаза тоже должна находиться слева. В указанное место ставим красный щуп, чёрный на вторую клемму (либо корпус, если второй клеммы нет). Тестер покажет штатное напряжение питания адаптера. Не забудьте включить его в розетку.

Тестирование переменного напряжения в розетках

Верный диапазон

Перед тестированием переменного напряжения требуется поставить правильный диапазон. Для российских розеток это 750 В. На практике в домах присутствует 230 В (для совместимости с европейской техникой), и 200-вольтовой шкалы оказывается маловато. Сверьтесь с нашим рисунком по поводу установки диапазона. Группа переменных напряжений маркируется латинской литерой V, дальше идёт тильда ~.

При работе в указанном режиме полярность щупов не имеет значения. Рекомендуем применять красный провод для фазы, чтобы обрести правильные навыки работы. Щупы прекрасно входят в евророзетки и в обычные. Дисплей покажет 220-230 В.

Режимы приборов

Режим прозвонки диодов используются и для тестирования целостности проводов. Перед началом работы рекомендуется замкнуть щупы. При этом раздаётся писк. Для тестирования возьмите переноску (удлинитель). В розетку втыкать не нужно. Теперь присоедините любой щуп к одному штырю вилки, а второй вставляйте в любое гнездо удлинителя (идут двумя рядами). Если писк не раздался, переместите первый щуп на второй штырь. Исправная переноска с лёгкостью звонится. Обратите внимание, по мере проведения работ цифры на дисплее меняются. Тестер показывает одновременно сопротивление линии. Это удобно, но показания не отличаются большой точностью. Поэтому для измерения малых сопротивлений проводов по-прежнему рекомендуется использовать специальный режим из группы Ω. Показания сопротивления предлагается использовать для оценки работоспособности диодов. Известно, что у германиевых указанный параметр ниже, нежели у кремниевых. Часто для оценки параметров требуется знать напряжение на щупах. Тестер формирует некий потенциал для проведения замеров. Для решения задачи необходим хороший конденсатор приличной ёмкости (к примеру, 100 мкФ). Прислоните щупы сообразно полярности (если таковая имеется) для зарядки. Красный провод идёт на плюс. Удобно это делать в рассматриваемом режиме по простой причине: на экране сопротивление конденсатора последовательно пройдёт все стадии от нуля до бесконечности. Когда бег цифр закончится, перейдите в режим измерения малых постоянных напряжений и оцените потенциал. Это окажется собственное вспомогательное напряжение, формируемое тестером. Зная его, понятно, насколько диод соответствует заявленным характеристикам. Это отдельная тема, затронутая ранее.

Современный измерительный прибор

Современные приборы измеряют коэффициент усиления транзистора по току. Для людей новых сообщаем, что значение зависит от прилагаемого напряжения и пропускаемого тока, не каждый транзистор допускается подвергнуть проверке с полным успехом. Мощные элементы потребуют сборки специальных схем для тестирования. Режим называется hFE по первым буквам параметра на английском языке. Литерой h обозначаются h-параметры (логично). Буквой F обозначается прямое (forward) усиление по току, а Е относится к типу схемы включения транзистора с общим эмиттером (emitter). Для тестирования посмотрите на гнездо, расположенное на передней панели мультиметра. Оно круглое и вертикально поделено на две равные половинки. Каждая предназначается для оценки работоспособности одного из типов биполярных транзисторов: npn и pnp. Полевые транзисторы разрешается проверять, но уже в нештатных режимах. Нужно чётко понимать, как работает мультиметр, тогда удастся даже прозвонить симистор. Каждое отверстие гнезда тестирования транзисторов помечено буквами: B – для базы; С – для коллектора; Е – для эмиттера. Узнайте из документации тип приобретённого транзистора и сообразно введите его ножки в отверстия. Перейдите теперь в режим hFE, на экране появится коэффициент усиления исследуемого транзистора по току.
Режим измерения ёмкости основан на оценке постоянной разряда цепи из конденсатора и внутреннего сопротивления тестера. Не любой мультиметр включает в себя указанную опцию, и любителям она представляется крайне удобной. Чтобы правильно пользоваться режимом оценки ёмкости, узнайте порядок маркировки. Обычно номинал конденсаторов представляется в виде пФ. В противном случае ставятся буквы: m – милли, μ – микро, n – нано и пр. Они, соответственно, обозначают отрицательные степени числа 10: 3, 6, 9. Пикофарады (р) — отрицательная двенадцатая степень. К примеру, 33,2 пФ обозначается как 33p. На конденсаторы и на резисторы созданы допуски номиналов. Они демонатрируют знакомый вид и определяются аналогичным стандартом – ГОСТ 28883. Оценив номинал собственного конденсатора, правильно выберите диапазон на мультиметре, а потом проведите замер. Полярность порой играет роль. К примеру, при работе с электролитическими конденсаторами. Старайтесь не путать красный плюс и чёрный минус.

Не будем останавливаться на том, как измерить ток мультиметром. Добавим лишь, что работа идёт исключительно с постоянными уровнями. Нарушение правила ради того, чтобы проверить реле на работоспособность, к примеру, приведёт к выходу тестера из строя. Помните, если ожидаемый ток в цепи измерения больше предельного для шкалы, регулятор напряжения генератора питания обязан настраиваться должным образом для исправления упомянутого недостатка — при возможности.

Через некоторое время пользования прибором описанные методики и положения станут очевидны.

vashtehnik.ru

Как пользоваться мультиметром DT-830 B. Инструкция на цифровой мультиметр DT-832, DT-9205 и другие | ProElectrika.com

Современные измерительные приборы уже давно вышли на новый уровень – цифровые технологии прочно заняли практически все позиции, вытесняя устаревшие аналоговые приборы. В большой степени это коснулось и таких распространенные измерительные приборы, как вольтметр и амперметр. Теперь в небольшом удобном корпусе умещается прибор, позволяющий с высокой точностью производить замеры как основных параметров – силы тока, сопротивления, напряжения, так и многих других – частоты, емкости, температуры и т.д.

СодержаниеКак правильно выбирать мультиметрДополнительные функцииКак выбрать – видео обзор моделей и функциональных возможностейКак пользоваться прибором DT 830BИнструкции по эксплуатации

И называется этот многофункциональный прибор цифровым мультиметром. Для чего нужен, как выбрать и правильно пользоваться этим прибором, расскажем далее.

Как правильно выбрать мультиметр

Самые распространенные модели этих цифровых измерительных приборов:

цифровой тестер DT-830 .. DT-838 и их аналоги М-830 – М-838;
Mastech MY-61 .. MY-68;
токовые клещи UT 201 .. UT 207;
MS-8205;
DT 9202 .. DT 9208.

Современные цифровые приборы предоставляют массу возможностей. Основные параметры и режимы измерений у всех моделей этих приборов одинаковы – все они способны определять напряжение, ток и сопротивление.

В каждую модель включены также по одной или несколько дополнительных функций:

прозвонка цепи со звуковым сигналом,
проверка диодов,
определение индуктивности,
измерение емкости конденсаторов (модели MY-63, MY-65, MY-68, UT-70C, DT-9202A, DT-9208A)
определение частоты сигнала (MY-63, My-65, MY-68, DT-830A, DT-832, DT-832H, UT-70C)
приборы с измерением температуры (DT-830BL, DT-837, DT-838, М-838),
проверка и определение параметров транзисторов (модели MY-68, MY-65, MY-67, MY-63, DT-182, DT-830B, DT-832, DT-832H, DT-838),
мультиметры с токоизмерительными клещами (MY-68, UT-201/202/204/205/207/208, приборы серии 266).

Кроме того, существуют модели этих цифровых устройств с осциллографом, разъемом RS-232 (связь с компьютером), встроенным генератором сигналов и другими уникальными возможностями.

Выбор цифрового измерителя для дома определяется в первую очередь параметрами, которые необходимо будет контролировать

Т.е. не имеет смысла покупать профессиональный цифровой измеритель со встроенным осциллографом, если вы выбираете прибор для использования в гараже, для определения степени заряженности аккумуляторной батареи. Приборы с измерением частоты или параметров транзисторов также редко понадобятся при измерениях, если только вы не занимаетесь этим профессионально.

Поэтому ввиду своей универсальности, приемлемых параметров, хорошего качества и невысокой стоимости наибольшее распространение получили тестеры серии DT-830 .. и Mastech MY-61 ..

Проявление дефекта	Возможная причина	Устранение дефекта
При включении устройства дисплей загорается, а затем плавно гаснет	Неисправность генератора микросхемы SPP, сигнал с которого поступает на подложку ЖК-дисплея	Проверить элементы C1 и R15


При включении прибора дисплей загорается, а затем плавно гаснет.С задней крышкой аппарат отлично работает	С задней крышкой прибора пружина контактного винта падает на резистор R15 и замыкает цепь задающего генератора	Пружину отогнуть или немного укоротить



При включении устройства режим измерения напряжения дисплея изменяется от 0 до 1	Неисправность или плохой демонтаж цепи интегратора: Конденсаторы С4, С5 и С2 и резистор R14	Отсосать или заменить C2, C4, C5, R14


Аппарат надолго сбрасывает показания.	Конденсатор низкого качества СЗ на входе АЦП (вывод 31)	Заменить СЗ на конденсатор с малым коэффициентом поглощения
Аппарат надолго сбрасывает показания.	Конденсатор низкого качества СЗ на входе АЦП (вывод 31)	Заменить СЗ на конденсатор с малым коэффициентом поглощения
При измерении сопротивления показаний дисплея длительное время устанавливается	Конденсатор C5 низкого качества (цепь нулевой автокоррекции)	Заменить С5 на конденсатор с малым коэффициентом поглощения
		Заменить С5 на конденсатор с малым коэффициентом поглощения
Аппарат некорректно работает во всех режимах, перегревается микросхема IC1.	Длинные выводы для проверки транзисторов были замкнуты	Отсоедините выводы разъема



При измерении переменного напряжения показания прибора «плавают», например, вместо 220 В изменяются от 200 до 240 В	Обрыв емкости конденсатора СЗ. Возможна пайка его выводов или просто отсутствие этого конденсатора	Заменить СЗ на хороший конденсатор с малым коэффициентом поглощения


При включении мультиметра постоянно издает звуковой сигнал, или наоборот беззвучно в режиме подключения звонка	Плохая пайка выводов микросхемы SU2	Выводы IC2


Сегменты на дисплее исчезают и появляются	Плохой контакт ЖК-дисплея и контактов платы мультиметра через токопроводящие резиновые вставки	Для восстановления надежного контакта необходимо: Регулировка токопроводящей резинки; Вода со спиртом, соответствующие контактные площадки на печатной плате; Сделайте эти контакты на плате

Проявление дефекта	Возможная причина	Устранение дефекта
		Проверить элементы C1 и R15













		Отсоедините выводы разъема



При измерении переменного напряжения показания прибора «плавают», например, вместо 220 В изменяются от 200 до 240 В


		Выводы IC2


		Для восстановления надежного контакта необходимо: Регулировка токопроводящей резинки; Вода со спиртом, соответствующие контактные площадки на печатной плате; Сделайте эти контакты на плате

Проявление дефекта	Возможная причина	Устранение дефекта
При включении устройства дисплей загорается, а затем плавно гаснет	Неисправность генератора микросхемы SPP, сигнал с которого поступает на подложку ЖКИ	Проверить элементы C1 и R15
При включении прибора дисплей загорается, а затем плавно гаснет.Со снятой задней крышкой Устройство работает нормально	С задней крышкой прибора пружина контактного винта падает на резистор R15 и замыкает цепь задающего генератора	Пружину отогнуть или немного укоротить
При включении прибора режим измерения напряжения дисплея изменяется от 0 до 1	Неисправность или плохой демонтаж цепи интегратора: Конденсаторы С4, С5 и С2 и резистор R14	Отсосать или заменить C2, C4, C5, R14
Аппарат надолго сбрасывает показания.	Низкокачественный конденсатор СЗ на входе АЦП (вывод 31)	Заменить СЗ на конденсатор с малым коэффициентом поглощения
При измерении сопротивления показаний дисплея длительное время выставляется	Конденсатор C5 низкого качества (цепь автоматической коррекции нуля)	Заменить С5 на конденсаторе с малым коэффициентом поглощения
Аппарат некорректно работает во всех режимах, перегревается микросхема IC1.	Длинные выводы для проверки транзисторов были закрыты	Отсоедините выводы разъема
При измерении переменного напряжения показания прибора «плавают», например, вместо 220 В изменяются с 200 В на 240 В	Обрыв емкости конденсатора СЗ.Возможна пайка его выводов или просто отсутствие этого конденсатора	Заменить СЗ на исправный конденсатор с малым коэффициентом поглощения
При включении мультиметра постоянно гудит или наоборот бесшумно в режиме звонка подключения	Плохая пайка выводов микросхемы SU2	Выводы IC2
Сегменты на дисплее исчезают и появляются	Плохой контакт ЖК-дисплея и контактов платы мультиметра через токопроводящие резиновые вставки	Для восстановления надежного контакта необходимо: регулировка токопроводящей резинки; Вода со спиртом, соответствующие контактные площадки на печатной плате; Сделайте эти контакты на плате

Модель	Счетов	DC V	AC V	DC A	AC A	Resist.	Емкость.	Част.
M830B DT830B	2000	0,1 мВ – 1000 В	0,1 В – 750 В	0,1 мкА – 10A	–	0,1 мкА – 2 МОм	–	2000	0,1 мВ – 1000 В	0,1 В – 700 В	1 мкА – 10 А	–	0,1 Ом – 2 МОм	–	–
9.1 мВ – 1000 В	0,1 В – 700 В	1 мкА – 10 А	–	0,1 Ом – 2 МОм	–	–
M890D	2000	0,128 0,15 700 В	1 мкА – 20 А	10 мкА – 20 А	0,1 Ом – 200 МОм	1 пФ – 20 мкФ	–
M890F	2000	0,1 мВ		2000	0,1259 В 920 В – 1000 В – 1000 В – 20A	10 мкА – 20A	0.1 Ом – 200 МОм	1 пФ – 20 мкФ	20 кГц
M890C +	2000	0,1 мВ – 1000 В	0,1 мВ – 700 В	1 мкА – 20 A 10259 920 920	1 мкА – 20 A	1 пФ – 20 мкФ	–
M890G DT-830G	2000	0,1 мВ – 1000 В	0,1 мВ – 700 В	1 мкА – 20A	10259 209 20 M 2081 920 920 920 Ом 1 пФ – 20 мкФ	20 кГц
M9502	2000	0.1 мВ – 1000 В	0,1 мВ – 700 В	0,1 мкА – 20 А	0,1 мкА – 20 А	0,1 Ом – 200 МОм	1 пФ – 20 мкФ	–
M93 1	M93	0,1 В – 400 В	0,1 мА – 200 мА	–	1 Ом – 2 МОм	–	–
M93A	2000	1 мВ – 400 В		2000	1 мВ – 400 В			1 мВ – 400 В	–	1 Ом – 2 МОм	–	–
Innova 3320	2000	0.1 мВ – 600 В	1 мВ – 600 В	10 мкА – 10 А	10 мкА – 100 мА	0,1 Ом – 20 МОм	–	–
M300	2000	2000	0,1 мА – 200 мА	–	1 Ом – 2 МОм	–	–
M320	4000	1 мВ – 600 В	1 мВ 920 600 мА 400 мА	0.1 Ом – 40 МОм	–	–
M3211D	2000	0,1 мВ – 500 В	1 мВ – 500 В	0,1 мА – 200 мА	0,1 мА – 200 мА	–
M3900	2000	0,1 мВ – 1000 В	0,1 мВ – 700 В	10 мкА – 20 А	10 мкА – 20A	0,129
Fluke 87-5	20000	0.1 мВ – 1000 В	0,1 мВ – 1000 В	0,1 мкА – 10 А	0,1 мкА – 10 A	0,1 Ом – 50 МОм	10 пФ – 10 мФ	200 кГц
6000	Fluke 9209 мВ – 600 В	0,1 мВ – 600 В	–	–	0,1 Ом – 40 МОм	–	–
Fluke 115	6000	0,125 мВ – 600 мВ – 600 600 В	1 мА – 10 А	1 мА – 10 А	0.1 Ом – 40 МОм	1 нФ – 10 мФ	50 кГц
Fluke 117	6000	0,1 мВ – 600 В	0,1 мВ – 600 В	1 мА – 10 A	1 нФ – 10 мФ	50 кГц
Fluke 175	6000	0,1 мВ – 1000 В	0,1 мВ – 1000 В	10 мкА – 10 мкА	10 мкА – 10 мкА	10 мкА – 10 мкА	10 мкА – 10 мкА	10259	1 нФ – 10 мФ	100 кГц
Fluke 177	6000	0.1 мВ – 1000 В	0,1 мВ – 1000 В	10 мкА – 10 А	10 мкА – 10 А	0,1 Ом – 50 МОм	1 нФ – 10 мФ	100 кГц
6000 9289	Fluke 179 1000 В	0,1 мВ – 1000 В	10 мкА – 10 А	10 мкА – 10 А	0,1 Ом – 50 МОм	1 нФ – 10 мФ	100 кГц
Fluke 7872062	0.1 мВ – 1000 В	1 мкА – 1 А	1 мА – 1 А	0,1 Ом – 40 МОм	–	20 кГц
MY-61	2000	0,1 мВ – 1000 В 1 0,1 мВ – 1000 В 9025	1 мА – 20 А	1 мА – 20 А	0,1 Ом – 200 МОм	1 пФ – 20 мкФ	–
MY-62	2000	0,1 мВ – 1000 В	0,125	0,1 мВ – 1000 В	0,12 мA – 20A	1 мА – 20A	0.1 Ом – 200 МОм	1 пФ – 20 мкФ	–
MY-63	2000	0,1 мВ – 1000 В	0,1 мВ – 700 В	1 мА – 20 A	1 мА – 20 A	1 мА 200 МОм	1 пФ – 20 мкФ	20 кГц
MY-64	2000	0,1 мВ – 1000 В	0,1 мВ – 700 В	1 мА – 20 A	1 20 M – 20 A	200 – 20 мА	1 пФ – 20 мкФ	20 кГц
MY-65	20000	0.01 мВ – 1000 В	0,1 мВ – 700 В	0,1 мА – 10 A	0,1 мА – 10 A	0,01 Ом – 200 МОм	0,1 пФ – 20 мкФ	20 кГц
MY-6814 2	0,1 мВ – 1000 В	1 мВ – 700 В	0,1 мА – 10 A	0,1 мА – 10 A	0,1 Ом – 32,6 МОм	100 пФ – 32,6 мкФ	200 кГц
