Надежное соединение проводов: Соединение проводов в распределительной коробке

Каким способом надежнее всего соединить электрические провода

• Применение в цепях клеммных колодок
• Пружинные клеммы
• Изоляция с помощью колпачков СИЗ
• Монтаж сетей при помощи гильз
• Пайка либо сварка проводов
• Метод скрутки контактов
• Зажимное устройство для проводов «орех»
• Видео на тему правильное соединение проводов

Знание современных технологий и методов работы с электро фурнитурой, так ли оно необходимо? Да, как правильно соединять электрические провода знать нужно.

Это может пригодиться при монтаже, прокладке любых систем электроснабжения. Перегорела ли проводка, нужна замена осветительного прибора или комплектация нового оборудования. Подобное знание может и не понадобиться, но лучше будет знать все распространённые способы соединения электрических проводов

Применение в цепях клеммных колодок

Клеммники — это электротехнические изделия из не проводящего электричество материала, внутри которых вставлена токопроводящая втулка, имеющая пару винтов с противоположных концов.

Они служат для фиксации провода. Отличный выбор для воплощения современного способа соединения проводов.



Виды клем для соединения проводов

При выборе надежного соединения проводов важно помнить: клеммные колодки выпускают с разными отверстиями, для многих сечений.

Этот метод почти всегда применяют для соединения в распределительных коробках любого типа, при монтаже, установке настенных и прочих светильников. Подойдёт он для монтажа большинства приборов, выключателей и розеток. Смонтировать сеть при помощи такой фурнитуры легко, просто в отверстия надо вставить оголённые концы и прилагая умеренную силу, надёжно притянуть винты. Сам провод не должен быть передавлен. Разобрав как правильно соединять электрические провода с помощью клемм, стоит изучить и другие не менее надёжные способы.

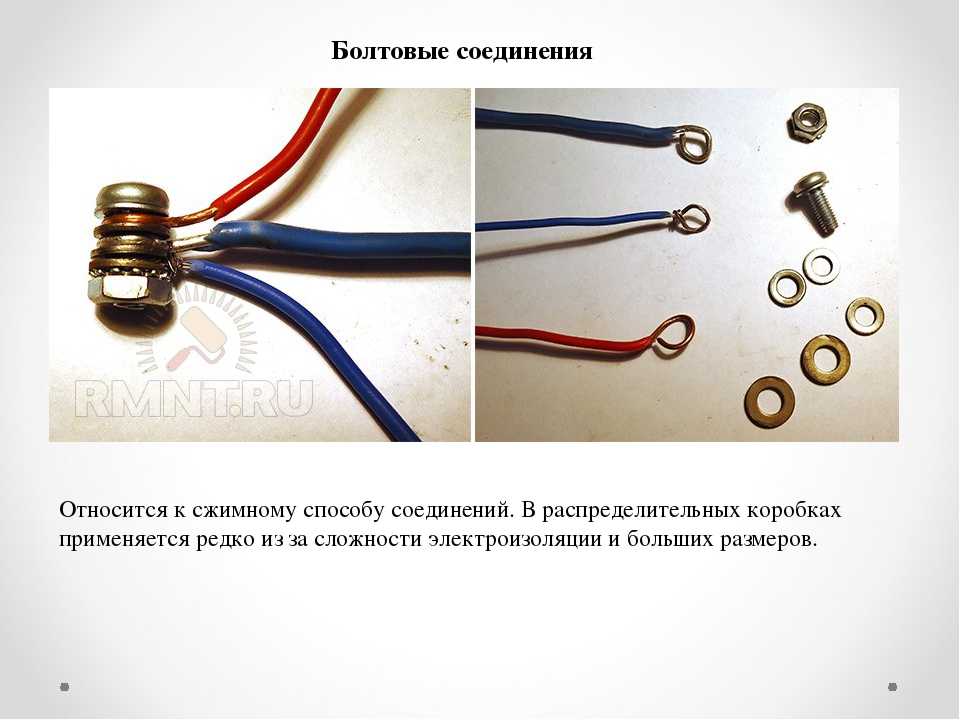

Соединение провода винтовым зажимом

Оценка клеммного способа: Отличное качество крепления. Цена на них приемлема. Довольно шустрый и простой монтаж. Хорошая возможность соединять разные проводники, например, алюминий и медь.

Иногда сами клеммники продают в не надлежащем качестве исполнения, что грозит поломкой их при монтаже. Возможность соединения не более двух кабелей одного сечения в одно гнездо. Обязательно прочитайте как правильно соединить провода по цвету.

Колодками не рекомендовано соединять алюминиевые и многожильные цепи. Обусловлено это высокой хрупкостью проводов из алюминия и большой гибкостью самих проводников многожильного провода. Но в целом достойный метод.

Пружинные клеммы

Быстрый монтаж электросетей иногда просто необходим. Например, провести временное освещение на балкон, террасу, беседку. Пружинные клеммы wago, отличный продукт для проведения подобных работ. Современный и конечно надёжный способ соединения проводов. Хотя на рынке электро фурнитур они недавно, проводить монтаж с помощью пружинных клемм быстро и что важно, удобно.

Прижимные клеммы Ваго

Основное отличие применения самих клеммных колодок ваго: соединять любые провода в электрических коробках ими удобнее, чем скруткой. Здесь для качественного монтажа применяется уникальный зажимной механизм, а не простой винт. Производители выпускают как одноразовые, так и многоразовые системы ваго.

1. В обычном исполнении это изделие применяют для одноразового использования, при ремонтных работах в последующем его невозможно восстановить. Его удаляют, а вместо него ставят новый.
2. Многоразовые клеммы wago стоят немного дороже, но с помощью их можно несколько раз разъединять собранные контакты, перемонтировав цепь под ваши нужды. Это ускоряет процесс ремонта или монтирования постоянных и временных сетей. Простой механизм рычажного типа даёт преимущество в том, что есть возможность осторожно, но качественно зафиксировать любой провод, не повредив или передавив.

С помощью ваго самому осуществить скрепление просто, необходимо зачистить изоляцию и вставить нужные жилы в монтажное отверстие. Зажать рычажком. Важно правильно рассчитать нагрузку на провода калькулятором онлайн.

Оценка системы зажимов wago: Уникальная возможность совмещения любых, алюминиевых, медных и других проводников. Присутствует вариант соединения многожильных кабелей одновременно (две и более).

Универсальные зажимы wago позволяют, не повреждая, фиксировать любой тонкий многожильный проводник. Ещё один плюс, компактный размер колодок.

Клеммы  wago самозажимные

Отличное качество и долговечность. Колодка типа Ваго имеет технологическое отверстие, дающее доступ для отвёртки с индикатором напряжения. Работу любой линии электросети можно проверить в любой момент. Возможно, одним недостатком является — немалая стоимость самих клемм. Но такой вид соединения проводов, самый современный и быстрый.

Изоляция с помощью колпачков СИЗ

Расшифровка изделия не сложна, соединительные изолирующие зажимы (СИЗ). Они представляют собой обыкновенные капроновые или пластмассовые колпачки, имеющие внутренний фиксатор.

Соединение колпачками СИЗ

Самый простой вид соединения проводов, его проводят после скрутки самих проводников, жил. Колпачки часто применяют для соединения проводов в распределительных коробках, для маркировки соединений нужным цветом.

Оценка использования таких изделий: Довольно низкая себестоимость СИЗ. Применение безопасного материала исключает воспламенение электропроводки. Лёгкий монтаж, надели на скрутку из проводов и всё готово. Такие колпачки имеют большую цветовую гамму, что удобно. Конечно, если провода не обозначены цветом, у цветных СИЗов есть возможность определить или попросту отметить, ноль, фазу и другие необходимые трассы электросетей.

Есть и недостатки: Недостаточный уровень фиксации. Многожильный тип проводов монтировать можно, только после пропайки.

Монтаж сетей при помощи гильз

Такой вариант претендует на звание наиболее надежного способа соединения. Любых по нагрузкам и качеству проводов.

Опрессовка проводов гильзами

Токопроводящие жилы вставляют в специальную трубку – гильзу, и обжимают с определённым усилием. Есть одно, но. Сечение проводов не должно превышать самого сечение монтируемых гильз. Вставив и обжав обойму, гильза тщательно изолируется термоусадочной трубкой, либо с помощью других изоляционных материалов.

Общая оценка. Отличный способ надежного соединения проводов. Направление проводников может быть с различных сторон трубки или с одной стороны. Гильзы стоят совсем недорого. Хороший способ как надёжно соединить провода между собой.

Есть и недостатки. Одноразовое использование гильз, они не разборные. Для производства таких работ понадобится инструмент: прессовочные клещи, которые также применяют как специальный инструмент. Ими снимают изоляцию. У них в арсенале присутствует обжимное устройство, а электромонтажные работы занимают чуть больше времени.

Пайка либо сварка проводов

Этот способ надежен. Обычно такой способ соединения в распределительной коробке, подразумевает вначале зачистку и скрутку концов, после их окунают в разогретый припой. Соединение проводов алюминий с алюминием желательно проводить пайкой. Затем их изолируют с помощью термотрубки или изоляционной ленты.

Способ скрутки проводов

Категорически не рекомендуется сразу охлаждать спаянные провода в воде, микротрещины, возникающие при таком виде охлаждения, влияют на качество соединения. Они не долговечны.

Оценка метода пайки. Он даёт крепкие контакты цепи и отличное качество, не дорог, он самый надежны с способ соединения электрических проводов в распаянной коробке.

Технологический недостаток. Без паяльника тут не обойтись. Скорость выполнения работ не высока. Соединение естественно не разъемное. Из этого следует, что пайку делают в крайних случаях, применяя более современные методы соединения. Среди мастеров он давно не пользуется популярностью, поскольку занимает больше времени.

Существует также не часто встречающийся метод соединение электрических проводов, сваркой. Процесс похожий, но требует применения специального сварочного аппарата, естественно, и определённых навыков.

Метод скрутки контактов

Не новый, можно сказать «дедовский» метод, он состоит из спирального скручивания жил между собой. Суть всех работ состоит в том, чтобы зачищенные проводники скрутить с помощью пассатижей, а место скрутки покрыть изоляцией. Вот, пожалуй, и все способы скрутки проводов.

Надежные способы скрутки проводов

Оценка этого способа соединения. Высокая скорость всех монтажных работ. Затратная часть минимальна.

Недостаток. Запрещается соединять вместе скрутки разные по составу, медные и алюминиевые провода, неизбежно окисление. Согласно нормативной базе скрепление проводов скрутками в распределительной коробке, не рекомендуется использовать в помещениях с горючими материалами, повышенной влажностью, подвалах, а также в любом доме, построенном из дерева. Более подробно о способе скрутки электрических проводов. Обязательно рекомендую посмотреть видео  о том что лучше скрутка или клеммники Ваго.

Зажимное устройство для проводов «орех»

Такое устройство представляет собой просто зажим для кабеля, имеющий внутри две пластины и несколько винтов для утяжки, обычно по углам. Достаточно провода прикрутить к самой пластине. После чего сверху надеть оболочку из карболита.

Зажим под названием Орех

Оценка. Отличный вариант как соединить любые электрические провода в распределительной коробке, большого и среднего размера. Определённо, эти виды изделий достаточно удобны и имеют высокую степень защиты. Дает возможность быстро  подсоединить провод к колее толстому по сечению и при этом не разрывая его.

Недостатки. Габариты позволяют проводить монтаж только в просторных распределительных коробках, щитах. Со временем расслабляются винты.

Совет: Выбирая фурнитуру и метод, помните следующее:

• Работать необходимо только изолированным инструментом, применять защитные средства.
• На щитке отключения или счётчике обязательно вывесить предупреждающую табличку, «не включать».
• Подключение электроприборов проводить согласно приложенным инструкциям.

Рассмотрев основные виды соединения проводов, вы без проблем подберёте нужный вариант. А имея под рукой нехитрый инструмент и схему, самостоятельно сможете её смонтировать. Более подробно как произвести монтаж электрического щитка правильно.

Видео на тему правильное соединение проводов

Видео:

Видео:

Видео:

Видео:

7 способов скрутки проводов между собой

Несмотря на все запреты согласно действующих правил (ГОСТ 10434-82 Соединения контактные электрические п.2.1.5), обычная скрутка по-прежнему остается самым популярным способом соединения электрических проводов.

Наши люди скручивали, скручивают и будут скручивать.

К сожалению, мало кто при этом применяет последующую пайку и тем более сварку. Как говорят опытные электрики: холодное соединение – всегда горячее, а горячее – всегда холодное.

Тем не менее секрет “вечной” скрутки прост до безобразия – закручивайте одинаковые провода (медь-медь, моножила-моножила), создавайте достаточное пятно контакта, и надежно изолируйте все от воздуха (трубка ТУТ с клеевым составом).

Вот наглядные результаты замеров переходного сопротивления при соединении проводов «легальными» зажимами Ваго или колпачком СИЗ, и «нелегальной» обычной скруткой.

Скрутка демонстрирует вполне удовлетворительные результаты. Во многих городах есть дома 1950-х годов постройки, в которых скрутки живут до сих пор.

В те времена, если не скрутишь качественно – быстро “скрутят” тебя самого и “заизолируют” лет на двадцать 😊

В нашу бытность чаще всего все заканчивается корявой соплекруткой и для надежности СИНЕЙ изолентой поверх нее.

Черную изоленту женщины пустили в массовый расход совсем на другие вещи 😉.

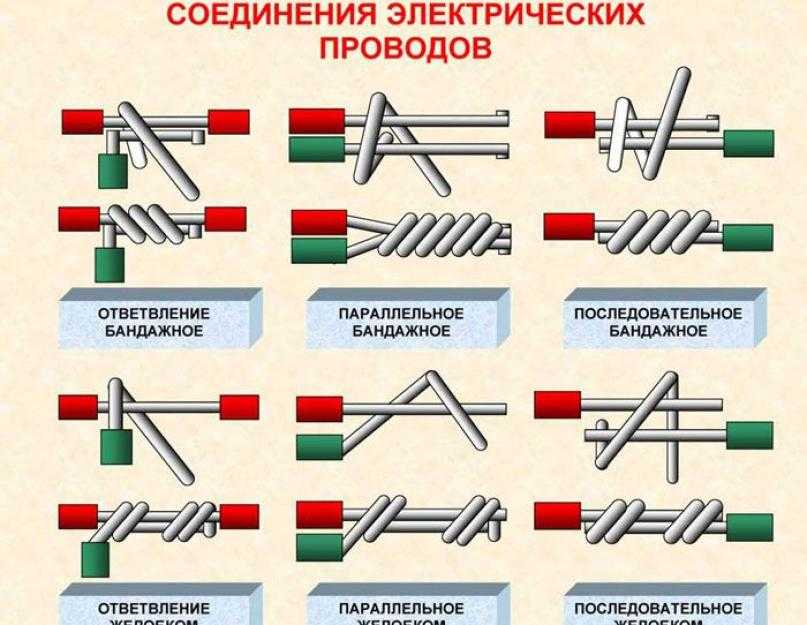

Так как же правильно скручивать провода? Еще в советских учебниках для электриков приводились поясняющие рисунки.

А вот это уже картинки, сделанные в современных графических редакторах.

Давайте подробнее рассмотрим весь процесс получения такого конечного результата.

Последовательное соединение двух моножил

При кажущейся простоте такого соединения, даже здесь неопытные электрики умудряются начудить. Например, вот таким образом.

А как же правильно? Зачищаете жилы на длину 4-5см и подносите их параллельно друг другу так, чтобы концы наполовину заходили за изоляцию.

Есть мнение, что чем длиннее скрутка, тем меньше она будет греться за счет большей площади охлаждения. С одной стороны, вроде бы все логично.

Однако, во-первых, разница температур будет составлять всего несколько градусов.

Во-вторых, это все справедливо для неизолированного соединения на открытом воздухе.

В условиях замкнутого пространства (закрытая распредкоробка) и толстого слоя изоляции поверх жил, разница температур вообще будет незаметна.

Так что, 4-5см (размер спичечного коробка) для самых ходовых проводов 1,5-2,5мм2 будет более чем достаточно. Особой выгоды от дальнейшего увеличения длины вы не получите.

По большому счету она нужна только для более удобной работы с проводами.

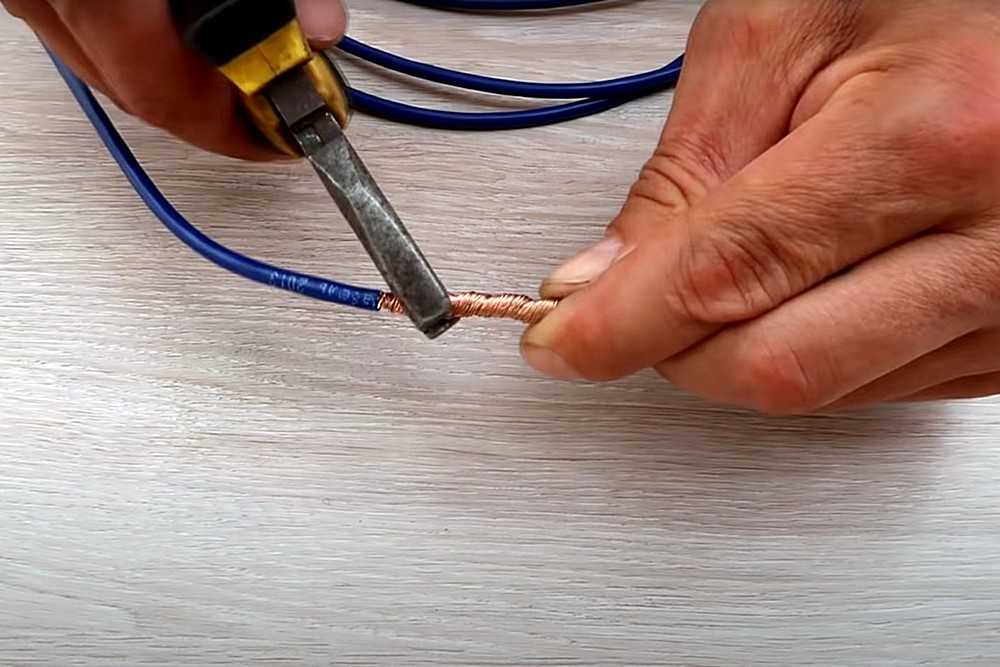

Итак, подносите провода друг к дружке и зажимаете пассатижами их посередине.

После чего начинаете плотно накручивать одну жилу вокруг другой. Такой метод называется последовательное соединение желобком.

Вот наглядно весь процесс от А до Я в видеоролике с канала Thaitrick.

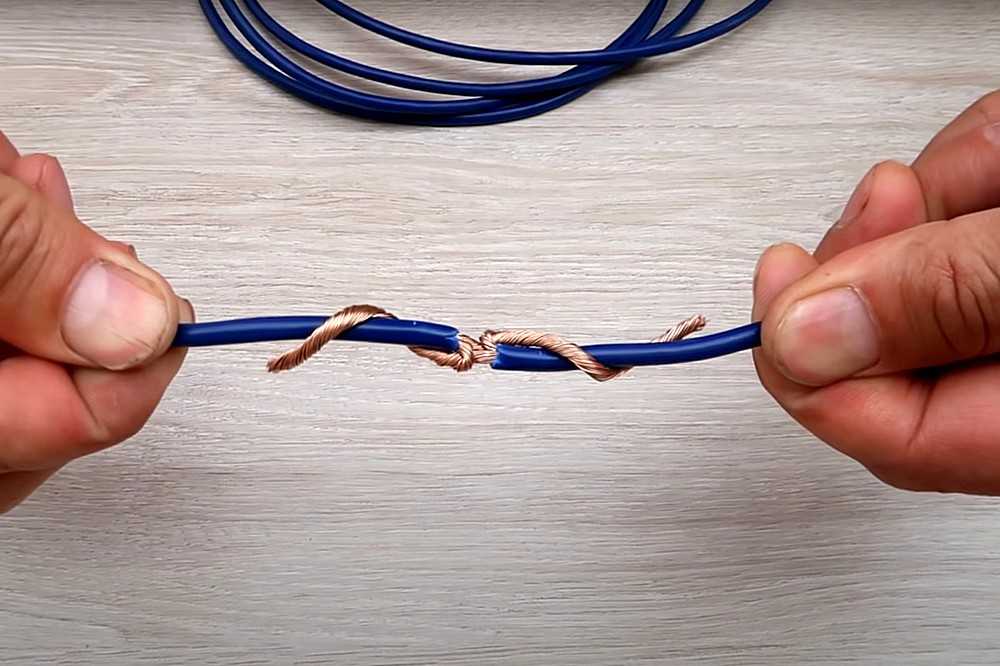

Последовательное соединение двух многожильных гибких проводов — 3 варианта

Для качественной скрутки разделите каждую многопроволочную жилу пополам.

Далее закрутите эти половинки по часовой стрелке, чтобы создать подобие моножилы. А затем скрутите их между собой до середины.

После этого, приложите провода друг к дружке в стык и еще раз оберните их между собой. Должен получиться вот такой “крест”.

Теперь осталось только обвить одну жилу вокруг другой.

Помимо относительно “хорошего” контакта (если о нем здесь может идти речь без пайки 😉), вы получаете еще и сверхпрочное соединение, которое не так-то просто разорвать, потянув провода в разные стороны.

Еще один вариант соединения двух гибких проводников. Для него вам понадобится тонкая монопроволока.

Немного распушите жилы и заведите их друг в дружку, чтобы они составили единое целое.

После чего, поверх такого соединения намотайте жесткую проволоку.

Если натянуть сверху термоусадку получится на вид красивый цельный проводник.

При наличии под рукой тюбика-шприца паяльной пасты, провода можно надежно соединить при помощи обычной зажигалки.

Заводите жилки одна в другую как было показано выше, и немного скручиваете их пальцами.

Далее наносите капельку паяльной пасты сверху и прогреваете это место зажигалкой.

Паста плавится и проникает во внутрь, создавая надежный электрический контакт.

И все это без паяльника, ближайшей розетки для него, олова и т.п. Паста настолько крута, что с ней можно паять даже алюминий!

Скрутка одножильного с многожильным проводом

Одна из самых проблематичных ситуаций, это когда нужно соединить жесткий одножильный провод с гибким многожильным.

Простая накрутка одного вокруг другого здесь не проходит. При малейшем усилии гибкий проводник элементарно съезжает и стягивается.

Что же делать? А делать в этом случае нужно вот так.

Для этого зачищаете оба проводника и начинаете обвязку моножилы вот с такой петельки.

Далее уже по привычному сценарию.

В конце загибаете пассатижами кончик одножильного провода во внутрь.

Важно! – Для качественного контакта, полученное соединение все-таки лучше пропаять.

Не забывайте, что подобным образом вы создали “нормальный” контакт с точки зрения механики, а не электрики.

Параллельное соединение двух моножил (для распредкоробок)

В распредкоробках провода чаще всего соединяют не последовательным, а параллельным способом. Тесные условия не дают возможности развернуться как следует.

При этом основное контактное пятно находится в начале скрутки, а не в конце. Посмотрите, к примеру на разницу длины гильз ГМЛ, которые используются при последовательном и параллельном соединении проводников методом опрессовки.

Поэтому зачищать жилу более чем на 5см опять же нет никакого смысла. Так делают только для ручной скрутки без пассатижей.

Загибают кончик под 90 градусов, и все сворачивают руками.

Жилы можно скрутить элементарной косичкой, либо более изощренным методом.

Первый вариант самый распространенный и в дальнейшем без проблем позволяет дополнить контактное соединение как пайкой, так и сваркой.

Для скручивания вторым нестандартным способом, есть специальные насадки на шуруповерты. Подробнее

Без пайки и сварки неплохо помогают СИЗы.

Только провода при этом нужно изначально скручивать именно колпачком, а не пассатижами.

Не зря отдельные модели имеют для этого “крылышки”.

Еще один из альтернативных способов здорово повышающих производительность труда – вставить СИЗ-8 в шуруповерт и с его помощью, как насадкой, накручивать провода.

Но сейчас не об этом. Хотите подробнее ознакомиться с разновидностями СИЗов (некоторые из них вместе с проводами после соединения можно даже закапывать в землю!) читайте отдельную статью.

Итак, для нестандартной ручной параллельной скрутки зачищаете одну жилу в два раза больше другой.

Прикладываете оба провода рядом и аккуратно начинаете обвивать длинный проводник вокруг короткого.

Дойдя до середины, загибаете конец второй моножилы и с усилием придавливаете ее пассатижами к первой.

Как скрутить между собой 3 провода

Первое правило хорошего монтажа – не более трех проводов в одной скрутке.

Зачищаете их от изоляции и прикладываете параллельно друг к другу. Оставляете посередине главный (более короткий), а два крайних разводите в сторону.

Далее “вертолетиком” начинаете их перекручивать вокруг среднего.

Смотрите, чтобы шов был идеально ровным. От этого зависит площадь контактного пятна всего соединения.

Дойдя до середины, загибаете центральную жилу и придавливаете ее сверху плоскогубцами.

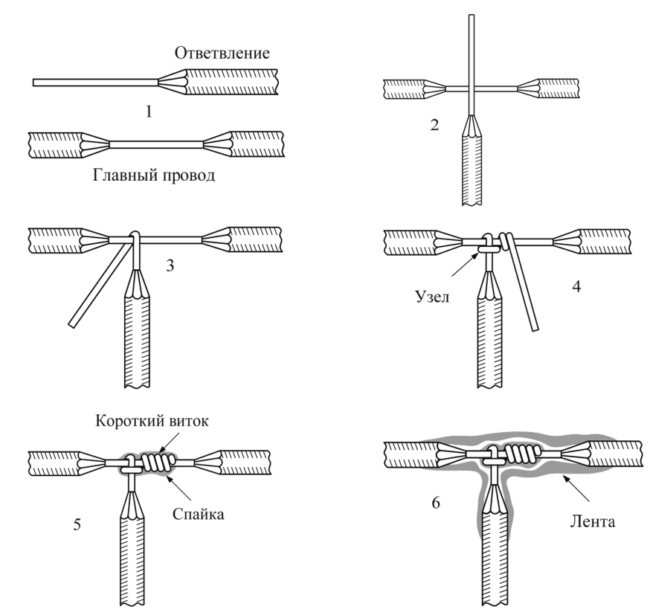

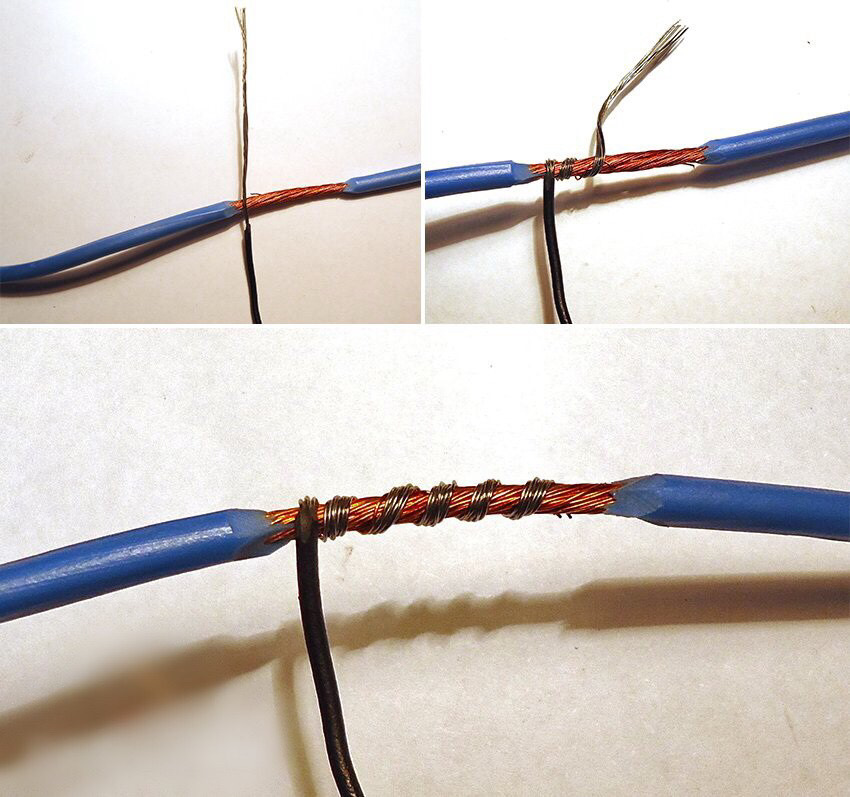

Отпайка от цельного провода в сторону

Если вам нужно сделать отпайку в сторону от цельной моножилы одним гибким многожильным проводником, то здесь поступаем следующим образом.

Снимаете изоляцию с цельного провода, не разрезая саму жилу. Раздваиваете многожильный проводник и скручиваете две косички.

Далее, вставляете это в середину цельного и делаете пару оборотов.

После этого плотно обматываете каждую косичку вокруг основного.

Для отпайки многожила-многожила проделываете “отверстие” в основном проводнике.

После чего вставляете в него отпаечный.

Разделяете жилки пополам и наматываете одну половинку направо, другую налево.

Получается “крепкое” и надежное соединение буквой Т.

Отпайка двумя проводами

Порядок действий тот же самый. Две расщепленные жилы вставляете посередине цельного проводника.

Делаете пару оборотов, а потом закручиваете их между собой.

Только после этого можно наматывать все концы на моножилу.

Как сделать безопасное соединение проводов

Хороший день для электрика не заканчивается тлением и тряской, как у одного из тех мультяшных героев, которые коснулись провода под напряжением. Чтобы этого никогда не случилось с вами, примите к сведению некоторые меры предосторожности и советы по электробезопасности при установке проводного соединителя.

Совет №1: Отключите питание

Первое, что вы должны сделать, прежде чем приступить к проводному соединению, это убедиться, что вы выключили автоматический выключатель. Даже если автоматический выключатель был выключен, вы должны убедиться, что электричество не проходит по проводу. Используя бесконтактный тестер напряжения, вы сможете подтвердить, что электричество прекратилось. Также настоятельно рекомендуется надевать резиновые перчатки во время этого процесса, чтобы снизить риск поражения электрическим током.

Совет № 2. Снимите изоляцию

Во-вторых, необходимо снять изоляцию, которая может быть на проводах. Обычно для этого используют инструмент для зачистки проводов. Если вы ищете новый инструмент для зачистки проводов или покупаете его впервые, подумайте о том, чтобы приобрести инструмент, который может работать как кусачки, так и как инструмент для зачистки проводов.

Если вы не знаете, сколько изоляции вам нужно снять, чтобы создать прочное и правильное электрическое соединение, вы можете посмотреть на упаковке или на обратной стороне самого разъема.

Совет № 3. Выберите соединитель

Тип соединителя, который вы решите использовать, может изменить способ сращивания провода. К ним относятся проволочные гайки, рычажные соединители, вставные соединители и многое другое. Мы рекомендуем использовать разъем марки Wago, который бывает нескольких типов. Все они просты в использовании, независимо от того, что вы выберете.

Совет № 4.

Создайте надежное соединение

Независимо от того, какой тип разъема вы решите использовать, убедитесь, что вы создаете надежное электрическое соединение. Плохой электрический контакт подобен лежачему полицейскому на дороге. В конечном итоге это приведет к замедлению электрического тока, создавая трение и тепло. Слишком слабое соединение также может привести к тому, что электричество будет переходить по воздуху от одного проводника к другому; это известно как искрение.

Оба они являются пожароопасными, поэтому вам нужно убедиться, что есть надежное соединение, чтобы избежать этого. Рычаг Wago и вставной разъем имеют отверстие, позволяющее проверить целостность цепи или напряжение, не отсоединяя провода, и это поможет создать долговечное соединение.

Обязательно используйте то, что вы узнали из этого блога, в своих приложениях для электропроводки. Всегда приятно иметь несколько советов относительно того, на что следует обратить внимание, когда вы занимаетесь электрическими приложениями. Ознакомьтесь с некоторыми другими блогами, которые могут оказаться полезными для вашего процесса подключения ниже.

Оставайтесь на связи

Какие меры предосторожности вы принимаете при подключении проводов? Поделитесь своими мыслями с нами сегодня!

Добавьте темы блога, о которых вы хотите прочитать, в разделе комментариев ниже или отправьте нам сообщение на Facebook!

Не забудьте поделиться с друзьями на Facebook и подписаться на нас в Twitter!

Рекомендуемая литература

Как использовать разъемы Wago?

Соединительные соединители Wago упрощают сращивание многожильных, тонкожильных и одножильных проводников для электромонтажных работ. Узнайте, что требуется для рычажных гаек Wago серии 221, рычажных гаек серии 22 и настенной гайки Wago Pushwire серии 773.

Как отремонтировать разорванное соединение с помощью наконечников проводов

Провода могут повреждаться довольно часто. В зависимости от того, какой тип соединения вам нужен, вы можете использовать обжимные соединители, поворотные соединители или соединители Alumiconn.

Преимущества компактных соединителей для сращивания Wago

Компания Wage предлагает два соединителя для сращивания, Wago 222 и Wago 221. Посетите этот блог, чтобы узнать о преимуществах компактных соединителей для сращивания Wago.

Уилл Оуэн

Б.А. на английском языке из Университета штата Кеннесо. Уилл берет то, чему научился, и пишет о самых разных вещах, от художников до электроснабжения и систем светодиодного освещения. Вы называете это, и он, вероятно, может написать об этом.

Recommended Products

King Innovation Blazing SnapLoc Valve Splice Wire Connector,…

$36.99Pack of 20

BVS2

Wago Inline Splicing Connector w/ Lever, 20 to 12 AWG, White

$0.43Each

221 -2401

King Innovation Contractor Choice Yellow Wing проволочный разъем . ..

$ 19,97 Пакут 500

67071

King Innovation Contractor Выбор Красного крыла Выбор подрядчика Orange Wire Connector, Pac…

11,42 $Упаковка из 500

67031

Присоединяйтесь к нашему списку рассылки

Получайте специальные предложения и многое другое прямо на свой почтовый ящик

Какой проводной соединитель следует использовать и почему?

На заре бытового и коммерческого электроснабжения наиболее распространенный метод установки и соединения проводов требовал множества различных навыков и умений. Механические рабочие установили физические провода. Затем электрики зачищали, чистили, скручивали, паяли и заворачивали соединения. Это был длительный, трудоемкий и часто опасный процесс, который включал погружение соединений в сосуд с расплавленным припоем. К счастью, сегодня существуют различные надежные и простые в использовании разъемы для проводов, доступные как профессионалам, так и любителям. С таким количеством видов и сортов, как вы знаете, какой из них лучше для вас?

В этом блоге мы рассмотрим три наиболее распространенных конструкции соединителей проводов. Мы ранжируем их от «Хорошо» до «Лучше» с краткой историей + плюсы и минусы. Таким образом, вы можете сами принимать решения о том, что лучше для вас.

Соединители проводов, рассмотренные и сравненные в этой статье:

• Гайки для проводов Ideal (комплект)
• Вставные соединители Ideal (комплект)
• Гайки для рычага WAGO 221 (комплект, только для 2 проводов) в наличии)

Лучше смотреть, чем читать? Посмотрите это 14-минутное видео.

ОТКАЗ ОТ ОТВЕТСТВЕННОСТИ: Этот блог содержит партнерские ссылки, что означает, что если вы нажмете на одну из ссылок на продукт, я получу небольшую комиссию.

1.

Накручиваемые соединители (проволочные гайки): Хорошо

История:

Накручиваемые соединители имеют разные названия: проволочные гайки, конические соединители и соединители с наперстками. Marrette, торговая марка соединителей, названная в честь их изобретателя Уильяма П. Марра, широко используется в Канаде в качестве универсального товарного знака для обозначения накручиваемых соединителей любого производителя.

Соединители Twist-on имеют долгую историю использования в Северной Америке и некоторых частях Европы, начиная с их изобретения в начале 20-го века. Они стали почти повсеместными, особенно в Канаде и Соединенных Штатах. Однако в настоящее время им не доверяют во многих местах по всему миру из-за проблем с ранними версиями фарфора за пределами Северной Америки, которые трескаются и выходят из строя, что приводит к коротким замыканиям и пожарам.

Конструкция и применение:

Вращающиеся соединители обычно состоят из конической металлической пружины с острыми краями, вставленной в литой колпачок из изоляционного материала. Этот материал обычно пластиковый. Тем не менее, некоторые используют керамику в специализированных разъемах, предназначенных для высокотемпературных применений, таких как духовки или топки.

_{Накручиваемые соединители состоят из изоляционного колпачка с металлической пружиной, соединяющей провода.}

Когда два или более оголенных конца провода соответствующего размера и длины вставляются в разъем и закручиваются, коническая пружина сжимается. Это втягивает проводники. Сжимая их вместе, создается надежное электрическое соединение между ними. Кроме того, металлическая пружина сама по себе действует как шина, помогая соединить проволочные проводники вместе.

_{Под колпачком: два одножильных провода, соединенных металлической пружиной с отрезанным изолирующим колпачком.}

Твист-он обеспечивает надежное соединение при затягивании вручную на прямые и ровные оголенные концы проводника. Соединители премиум-класса могут иметь выступы или выступы, облегчающие затяжку вручную. На самом деле, некоторые любители и профессионалы могут предпочесть затягивать разъемы плоскогубцами или специальным гаечным ключом. Это может быть менее утомительным, когда нужно установить много разъемов.

Соединители одинаково хорошо работают с одножильным или многожильным проводом. Тем не менее, вы должны предварительно скрутить многожильные провода, чтобы обеспечить правильное сопряжение внутри пружины. (Тем не менее, как правило, нет необходимости предварительно скручивать все концы проводников перед установкой разъема.)

_{Соединения, выполненные с предварительной скруткой (слева) и без скручивания проводника (справа), практически одинаковы.}

Совет профессионала: К сожалению, часто встречаются неправильно установленные проволочные гайки, особенно среди менее опытных. Всегда выполняйте «тест на растяжение» при выполнении электрических соединений. Сделайте это, осторожно потянув за проводники, чтобы убедиться, что они не отделяются легко.

_{Испытание на растяжение: всегда тяните за разъем и провода после подключения, чтобы убедиться, что все надежно.}

Вращающиеся соединители бывают разных размеров. И они обычно соответствуют единому цветовому коду. Красный и желтый — самые большие и вторые по величине соответственно. Каждый может вместить более двух проводников в зависимости от калибра.

_{Соединители Twist-on по размеру и цветовому коду. Желтый и красный, самые крупные, встречаются чаще всего. Фото Junkyardsparkle / CC-BY}

Время от времени вы можете увидеть другие размеры и цвета разъемов.

Оранжевый, например, часто используется со светильниками, в которых соединяются два провода 14-го калибра. Тем не менее, желтый или красный разъем большего размера, как правило, одинаково подходит.

Переполнение разъема слишком большим количеством проводников (или слишком малым сечением проводников) приведет к более плохим и менее надежным соединениям. При использовании смешанных одножильных и многожильных проводников без предварительного скручивания многожильных проводников отдельные жилы обычно отодвигаются в сторону. Вместо того, чтобы втягиваться в пружину, это приводит к очень плохому соединению.

_{Отсутствие предварительного скручивания многожильных проводов может привести к очень плохому соединению.}

Накручиваемые соединители проводов могут быть съемными/заменяемыми. Соединение может быть установлено и отменено или перенастроено любое количество раз. Однако пружина внутри разъема может со временем растянуться и изнашиваться. Концы проводников могут стать слишком поврежденными или стертыми для повторного соединения, что потребует их обрезки и повторной зачистки.

Плюсы:

• Недорогой
• Надежное соединение при правильном использовании
• Повсеместный и широко доступный

Недостатки:

• Несколько громоздкий и негибкий
Может требовать плохого соединения зачистку проводников при повторном выполнении или модификации соединений.

Резюме:

Поворотные соединители — это «хороший» вариант. Почему? Потому что, хотя они часто надежны, просты в использовании и недороги, они также имеют тенденцию быть более громоздкими. Они также могут быть ненадежными или сложными для самодельщиков.

2.

Вставные соединители: Better

История:

Уже с 1950-х годов в качестве альтернативы накручиваемым соединителям предлагались вставные соединители. Первоначально они были разработаны для борьбы с проблемами, вызванными вибрацией и термоциклированием (повторяющимися изменениями температуры), которые могут привести к тому, что винтовые соединения, такие как поворотные и винтовые клеммные колодки, со временем ослабнут.

_{Вставные соединители с двумя, тремя и четырьмя проводниками.}

Вставной соединитель использует постоянную силу сжатия пружины для прочного и надежного прижатия вставленных проводников к металлической шине. Пружинный механизм остается под постоянным сжатием, даже при расширении и сжатии от изменений температуры. С другой стороны, винт, затянутый до фиксированного положения и крутящего момента, никогда не сможет этого добиться.

Конструкция и применение:

Вставные соединители состоят из одного зажима из пружинной стали и луженой медной шины, заключенных в прозрачный пластиковый корпус. Пластиковая заглушка с отверстиями для проводников удерживает металлическую пружину внутри корпуса. И он действует как направляющая для прямых проводов по мере их вставки.

_{При демонтаже вставного соединителя с тремя проводами открывается сборка цельной шины и пружины.}

В зависимости от количества проводов, на которое рассчитан разъем, пружинный зажим будет иметь соответствующее количество отверстий с выступами. Вкладки действуют как односторонние двери для домашних животных. И чем сильнее вытянут провод, тем крепче нижний край язычка впивается в более мягкий металл проводника, удерживая его на месте.

_{Откидные створки для каждого проводника удерживают их внизу и закапывают, чтобы предотвратить выпадение провода. На нижней стороне пружины видно место, где шина приварена к ней точечной сваркой.}

На первый взгляд связь может показаться не очень надежной. Однако дело не в малой площади контакта между проводником и выводом. Скорее, соединение ниже, где проводник вдавливается в большую плоскую шину, более важно. Язычок надежно удерживает проводник в контакте с шиной, чтобы он не выдергивался.

Вставные вставки проще и быстрее установить, они обеспечивают надежное и надежное соединение. Форм-фактор также несколько компактнее, чем накручиваемый. И проводники могут свободно перемещаться внутри каждого порта разъема. Это обеспечивает удивительную гибкость при перемещении проводников и устройств в распределительных коробках и из них.

(Примечание: вставные разъемы, о которых я здесь говорю, специально разработаны для безопасного соединения и сращивания электрических кабелей. Пожалуйста, не путайте их с разъемами «backstab» на розетках и выключателях более низкого класса или с более низкими характеристиками в Северной America.)

Pro Tip : Соединения устройства Backstab, как правило, менее надежны. В отличие от прозрачных вставных разъемов, невозможно визуально проверить качество соединения устройства с проводным подключением в спину. По этим причинам всегда лучше подключать выключатели и розетки, используя конец проводника, загнутый по часовой стрелке и винт клеммы, или прямой конец проводника под завинчивающейся пластиной клеммы, если она имеется.

_{Штыревые соединения низкокачественных розеток и выключателей не так надежны, как винтовые клеммы.}

Внимательно ознакомьтесь с инструкциями производителя, если вы используете одножильные и многожильные медные провода. Некоторые вставные соединители предназначены как для многожильных, так и для одножильных проводов, а другие предназначены только для одножильных проводов.

Хотя при достаточном терпении и силе можно скрутить и вытащить проводники из вставного соединителя, их конструкция предназначена для предотвращения этого, и один и тот же соединитель нельзя будет использовать повторно, поскольку он и концы проводника будут повреждены. Вставные соединители предназначены для однократной установки (и полной замены новой клеммой и соединителем, если когда-либо потребуется отключение/повторное подключение).

Плюсы:

• Легче установить постоянное надежное соединение.
• Меньше и гибче, чем накручивающиеся.
• Возможность визуально проверить правильность соединения.

Минусы:

• Дороже, чем твист-он.
• Одноразовый.

Резюме:

Вставные соединители являются «лучшим» вариантом. Почему? Потому что, хотя они и дороже, увеличение стоимости компенсируется простотой создания безопасного и надежного соединения, особенно для тех, кто делает это самостоятельно. Дополнительными преимуществами являются меньший форм-фактор и дополнительная гибкость для маневрирования подключенных проводников.

3.

Рычажные гайки: Best

История:

Несмотря на то, что существует множество различных марок и производителей накручиваемых и даже вставных соединителей, «рычажная гайка» представляет собой особый случай. Изобретенные и выпущенные немецкой компанией по производству электрических компонентов WAGO Kontakttechnik в начале 2000-х годов, разъемы быстро получили признание и широкое распространение во всем мире и становятся все более доступными в Соединенных Штатах.

_{Различные трех- и пятипроводные рычажные гайки Wago.}

Уникальность рычажной гайки заключается в том, что она сочетает в себе простоту использования и надежное соединение вставного соединителя с механизмом, который позволяет повторно использовать соединитель практически неограниченное время без повреждения соединителя или проводника.

Конструкция и применение:

Рычажная гайка WAGO «221» по конструкции и форм-фактору аналогична вставным соединителям. Прозрачный корпус разъема содержит металлические внутренние детали и рычажный механизм для каждого порта.

_{Трехжильный рычаг-гайка.}

Более ранние версии рычажной гайки «222» устроены аналогично, с несколько большим серым пластиковым корпусом и более крупными/длинными оранжевыми рычагами. Хотя модели 222 остаются доступными, в этой статье мы будем ссылаться именно на модели 221.

Популярное заблуждение о рычажных гайках заключается в том, что давление, создаваемое закрытым рычагом, удерживает проводник на месте. На самом деле верно обратное.

_{Рычажные гайки содержат С-образную пружину для каждого проводника, которая постоянно прижимает его к отдельной шине.}

Для каждого проводника пружина удерживается с постоянным сжатием относительно шины внутри корпуса соединителя. Когда рычаг открывается, пружина сжимается и временно открывает пространство между пружиной и шиной для проводника.

Когда рычаг закрывается, пружина освобождается от дополнительного сжатия, и она возвращается в исходное положение, прижимая вставленный проводник к шине. Небольшой «зазор», оставленный в закрытом рычаге, преднамерен, чтобы случайное движение рычага не привело к случайному срабатыванию пружины и освобождению проводника.

_{Рычажные гайки позволяют легко и без трения вставлять как одножильные (средний), так и многожильные (нижние) проводники.}

Подобно втычному соединителю, небольшая площадь контакта между проводником и пружиной не имеет значения. Пружины для каждого проводника отдельные, а фактическое соединение происходит между проводником и шиной.

Рычажные гайки исключительно хорошо подходят как для одножильных, так и для многожильных проводников. Это потому, что они не имеют трения в открытом положении. Для сравнения, вставка проводника во вставной соединитель всегда работает против трения пружины, прижимающей шину.

Рычажные гайки прозрачны, что позволяет легко визуально проверить правильность вставки проводника, как и вставки. В них даже есть отверстие для щупа, в которое можно вставить мультиметр или тестер напряжения. вставлен. Поскольку рычажные гайки можно перемещать и использовать повторно, соединения можно свинчивать и модифицировать почти бесконечно, не повреждая соединитель проводов или проводники.

_{Все рычажные гайки имеют защищенный порт для тестового щупа в середине задней кромки.}

Плюсы:

• Все преимущества вставных соединителей.
• Отверстие для щупа для мультиметра или тестера напряжения.
• Ввод проводника без трения.
• Почти неограниченное количество повторных использований без повреждения проводников.

Минусы:

• Самый дорогой вариант.
• Ограниченная (хотя и растущая) доступность в США.

Резюме:

Рычажные гайки являются «лучшим» вариантом из-за всех преимуществ, которые они предлагают как по сравнению с навинчивающимися, так и вставными. Хотя они являются самым дорогим вариантом (возможно, что делает их непомерно дорогими для многих профессионалов), их преимущества делают их идеальными для мастеров-самоучек и особенно для новичков.

Подведение итогов – Соображения и выводы по соединителям проводов

В дополнение к тому, насколько хорошо он функционирует и насколько прост в использовании, тип соединителя, который вы выбираете, зависит от других факторов; главным образом, стоимость и доступность. Twist-on обычно выбирают профессионалы, которым необходимо быть рентабельными, чтобы поддерживать свою прибыльность.

Для профессионалов, умеющих их использовать, твист-он почти так же быстр и удобен, как и все остальное. Поэтому экономия средств для них имеет смысл. Тем не менее, для среднего домашнего мастера ценность легко воспроизводимого и надежного соединения обычно стоит затрат на вставки или рычажные гайки.

При рассмотрении вставных и рычажных гаек, когда выбор уже стоит между двумя более «премиальными» продуктами, рычажные гайки просто вытесняют вставные из-за их возможности повторного использования и безфрикционной вставки проводника. В частности, при рассмотрении стоимости рычажные гайки могут быть самым дорогим вариантом, однако умный покупатель может обнаружить, что они стоят немногим больше, чем вставные, поэтому стоит поискать и купить в больших количествах, если вы знаете, что буду использовать их.

Проводной соединитель Диапазон цен

Цена накрутки 5-15 центов, вставных 15-25 центов, а рычажных гаек 30-55 центов каждая (цены указаны в долларах США).

Согласно недавнему опросу Everyday Home Repairs, подавляющее большинство как профессионалов, так и «средних рабочих» по-прежнему предпочитают использовать накручиваемые соединители проводов примерно в 80% каждой группы.
