Насадки на болгарку, УШМ, перфоратора, дрель для штробления стен

Штробление стен – ключевой этап первичной отделки помещений. Для проведения этих работ используется специальный инструмент – штроборез: канавки получаются ровными и аккуратными, а сам процесс занимает минимум времени, практически не сопровождается шумом и пылеобразованием. Но в реальных условиях для формирования штробы нередко используют болгарку, перфоратор, дрель. Качество в этом случае несколько страдает, а сами работы расцениваются как сложные и продолжительные.

Штроба – это прорезь требуемой ширины и глубины для монтажа инженерных коммуникаций и труб.

Все инструменты применяются с определенными насадками, позволяющими сформировать штробу. Расскажем о насадках для штробления, особенностях выбора и применения более подробно.

Штроборез

Штроборез внешне напоминает болгарку, но снабжен двумя дисками. Режущая насадка для штробления стен расположена перпендикулярно платформе, которая упирается на рабочую поверхность и облегчает работу. Необходимая глубина штробы выставляется путем регулировки платформы. Отрезные диски также регулируются и позволяют выставить точное расстояние между канавками.

УШМ

Угловая шлифовальная машина или болгарка нередко приспосабливается для резки штроб, хоть и не предназначена для этого изначально. В бытовых условиях для пропила используют отрезной диск по камню, однако количество пыли не только мешает полноценному штроблению, но и засоряет инструмент, что приводит к поломке. Тем не менее, насадки на УШМ для штробления существуют.

Длина крепежного вала позволяет установить сразу два отрезных диска, но такая «модернизация» — грубейшее нарушение техники безопасности. Как все-таки можно?

Конструкция из двух дисков должна быть строго перпендикулярной, поэтому крепление второго отрезного диска выполняется с использованием штатных гаек. Первый диск устанавливается стандартно, фиксирующая гайка выступает разделительной втулкой. Второй диск фиксируется в перевернутом положении. Расстояние между ними регулируется путем прокладочной шайбы.

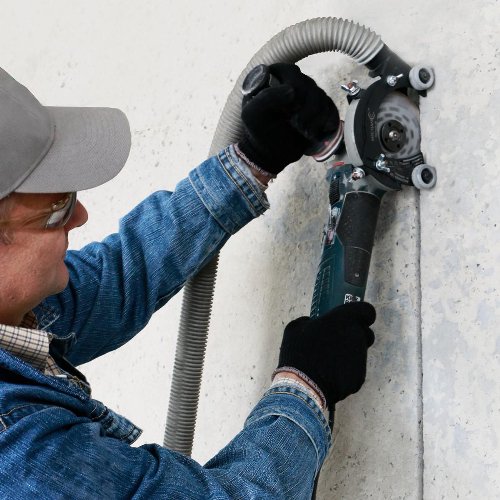

Второй момент – оборудование защитного кожуха, который изолирует режущую часть инструмента, за исключением погруженной в стену. Обязательно предусматривается пылесборник и отвод пыли. Кожух делают по схеме из листа железа толщиной 0,2-0,4 см методом сварки.

Однако даже после оборудования насадки на болгарку для штробления по всем правилам нужно помнить, что инструмент не рассчитан на такие работы: следует делать перерывы, проверять, не перегревается ли болгарка, и быть готовым к тому, что штробу придется еще долго «доводить до ума».

Перфоратор

Перфоратор относится к мощным электроинструментам и при использовании определенных насадок может применяться для получения штроб. Процесс более чистый и оперативный по сравнению с УШМ.

Самые популярные насадки для перфоратора– это бур и лопатка для штробления, а также коронка для формирования проемов. Процесс сопровождается выделением пыли, поэтому обязательно использовать мощный строительный пылесос: обычному инструменту данная нагрузка не под силу.

Изначально формируются выемки под проемы насадкой «штык», потом — лопаткой и коронкой. Последняя представляет собой цилиндр с режущими зубцами и используется с удлинителем. Фиксируется в патроне с помощью хвостовика. Второй вариант – сверление отверстия на глубину 10 мм, затем расширение и углубление с помощью коронки.

Далее в ход идет бур – с его помощью пробиваются отверстия по наметкам. Формируется канавка по обозначенной разметке с помощью лопатки. Важный момент – лопатку ставят вдоль канавки, иначе бетон начнет крошиться и выпадать кусками. Оставшиеся элементы срезают лопаткой с наконечником в форме U, выставив режим «удар со сверлением».

Чтобы инструмент или сверло не вышли со строя, отверстия нужно сверить с малого диаметра (4-6 мм) и лишь затем расширять буром.

Вид насадки подбирается с учетом планируемых работ. Для формирования канавок идеально подходит штрабер — насадка для перфоратора для штробления стен. Но чаще всего ввиду доступности все же берут бур и лопатку. Чтобы максимально продлить рабочий ресурс насадок, следует делать перерывы, охлаждать их водой. Если же работать алмазными коронками, то прослужат они долго даже без мер предосторожности. Единственное – насадки должны быть сопоставимы размеру и виду перфоратора.

Дрель

Помимо сверления, дрель может выполнять множество других работ: перекачивать жидкости, фрезеровать, штробить. Функциональность дрели не может сравниться с профессиональным оборудованием, но для домашних работ походит вполне.

Ударная дрель оптимальна при средних объемах работы. Понадобятся насадки на дрель для штробления стен: два сверла и выбивная лопатка. Диаметр одного сверла должен быть равен ширине канала, второе сверло берется в 2 раза меньше.

Можно использовать большое сверло и делать им отверстия с шагом в 0,5–1 см. Штроба формируется с помощью насадки-лопатки.

Насадки для штробления стен под дрель, перфоратор, болгарку можно приобрести в специализированных строительных магазинах. Если у вас нет необходимых навыков проведения работ либо инструментов для штробления, обращайтесь в ООО «Дестрой»!

Читайте также:

Преимущества алмазного сверления и бурения

Буры по бетону: особенности, сферы применения и тонкости выбора

Расчет количества строительных материалов. Нормы расхода.

Инструментов для штробления бетонных и других стен

Во время капитального ремонта или перепланировки перед нами обязательно встает вопрос о прокладке проводки, труб, укладке кабелей, переносе выключателей и розеток. Все эти работы связаны со штроблением стен. Попытаемся выяснить, что это за вид работ, для чего он нужен и какой инструмент для штробления стен необходим.

Содержание

• 1 Для чего нужно штробить стену?
• 2 Выбор инструмента в зависимости от стены
  • 2.1 Болгарка
  • 2.2 Перфоратор
  • 2.3 Штроборез
  • 2.4 Зубило и молоток
• 3 Видео “Как штробить стену штропорезом”

Для чего нужно штробить стену?

Итак, штробление – это выдалбливание канавок в стенах и потолке для прокладывания электрической проводки, систем трубопровода. Чтобы уложить и спрятать электрические, антенные или телефонные провода и кабели, тоже применяем штробление.
Когда устанавливаем кондиционер, стену тоже необходимо штробить.

Если нужно спрятать уже существующую проводку, проделываем в толще штукатурки или бетона канал (штробу), укладываем туда провода или кабель и зашпаклевываем.
Штробим стены и тогда, когда нужно смонтировать внутренние модели электрических розеток или выключателей.

Такие модели встраиваются внутрь стены, поэтому нужно продолбить круглую ямку, соответствующую размерам выключателя или розетки.

Выбор инструмента в зависимости от стены

Штробление выполняем с помощью специальных инструментов, выбор которых зависит от материала стены, в которой нужно проделать канал. Для этого используются болгарка, перфоратор, штроборез, зубило и молоток. Штробы на бетонных перегородках можем выполнять и болгаркой, и перфоратором, и штроборезом.

Панельная стена обрабатывается так же, как и бетонная. Но нельзя делать диагональное штробление. Максимальная глубина канала не должна доходить до арматурного каркаса, чтобы не повредить конструкцию. Если же глубина канала достает до арматуры, тогда лучше сделать дополнительный слой штукатурки или выровнять поверхность с помощью гипсокартона. В кирпичной стене бороздки проделываем с помощью штробореза.

Болгарка

Это ручная угловая шлифовальная машина, которую применяем при штроблении стен из твердого бетона, когда нужно пробить много длинных канавок для проводов. На нее устанавливаем специальный диск для работ по бетону, к примеру, алмазный диск.

Толщины такого диска обычно достаточно для получения штробы нужного размера.
Если ширина канала должна быть больше, то делаем два канала параллельно на расстоянии не меньше 5 мм, а потом перфоратором выдалбливаем промежуток.

Расширять штробу движением диска болгарки перпендикулярно его плоскости нельзя: машина не предназначена для этого, и это очень опасно.

Делая штробы, используем тяжелые инструменты, мощность которых превышает 500 Ватт, и качественные диски по бетону. Работая с таким инструментом, не забываем о правилах техники безопасности. Работаем внимательно, машину крепко держим в руках.

Ронять инструмент тоже нельзя. Он хоть и выключится, но вращение диска сразу не остановится, и может быть повреждена поверхность пола или даже ноги. Крепко закручиваем гайку крепления диска, чтобы фреза не вылетела во время работы. Такое тоже бывает, а это чрезвычайно опасно. Штробление с помощью болгарки – идеальный вариант. Единственный недостаток этого инструмента – большое количество пыли.

Перфоратор

Этот инструмент используем, если нужно сделать штробы в бетоне. Работая перфоратором, вставляем в него «лопатку». Это насадка, форма которой позволяет выдолбить узкую и вытянутую ямку, соответствующую форме штробы.

Не забываем, что лопатку при проведении непосредственного прореза нельзя располагать поперек наметок, так как возможно откалывание кусков настенного материала.  Если нужно сделать выемку для розетки, используем, кроме «лопатки», насадку «штык». Штыком ямку намечаем, а лопаткой делаем ее шире.

Выполняя штробление стен перфоратором, можем применять и другой способ. В перфоратор вставляем бур диаметром от 6 до 10 мм и устанавливаем режим ударной дрели. Просверливаем отверстия вдоль канала на расстоянии 10 мм, затем вставляем лопатку, устанавливаем режим отбойника и продалбливаем промежутки между отверстиями. Так же поступаем, делая посадочные места для розеток или выключателей.

Чтобы получилось отверстие нужной глубины, на бур (на нужном расстоянии от кончика бура) наматываем электротехническую изоленту, которая будет меткой нужной глубины.
Нужно сказать, что каналы, пробитые перфоратором, могут быть неровными, и их придется обрабатывать дополнительно.

Чтобы сделать штробление стен перфоратором быстро и легко, нужны специальные навыки, поэтому используя этот инструмент, нужно быть внимательным и осторожным. Во время работы перфоратор производит много шума.

Штроборез

Этот инструмент предназначен специально для штробления любых стен и считается лучшим инструментом для пробивания бороздок. С использованием штробореза проделываем углубления для электропроводки, для систем водоснабжения или отопления. Он работает по такому же принципу, что и болгарка, но отличается от нее.

В штроборезе не один, а несколько алмазных дисков, расстояние между которыми можно отрегулировать. Есть возможность отрегулировать и глубину штробы. Инструмент оборудован пылеуловителем, который направляет отходы в пылесос или отводит их в сторону.

Начиная проделывать каналы и отверстия, обязательно проверяем толщину стен. Если стена тонкая, учитываем нагрузки и делаем штробы поближе к потолку или к полу, чтобы на самой стене их было немного. Если толщина стены более 10 см, бороздки прорезаем по самому короткому расстоянию, экономим время и силы. Кроме этого, не забываем проверить, есть ли электрическая проводка на данном участке.

Зубило и молоток

Самый дешевый, но и самый трудоемкий вариант. Эти ручные инструменты используем, если нужно сделать недлинные каналы в оштукатуренных стенах. Долбить вручную бетон или кирпич нецелесообразно.

Если все-таки приходится долбить стену молотком и зубилом, то выполняем простые правила:

• сначала делаем углубление по намеченным краям;
• выполняем прорез поперек будущего углубления, а потом молотком пробиваем нужную бороздку на 5-10 мм;
• углубляемся еще на такую же глубину, и в итоге получаем нужный канал.

Зная об особенностях применения инструментов для штробления, можно правильно подобрать приспособление и выполнить все работы самостоятельно.

Видео “Как штробить стену штропорезом”

Видеоролик показывает возможности современного инструмента для штробления стен – штробореза.

Штроборез для болгарки своими руками

Профессиональный штроборез – отличный помощник электрика-монтажника: высокая скорость работы, надежная защита и минимум пыли. Единственный его недостаток – высокая цена, которую можно обойти самодельной чеканкой – насадкой на болгарку, дающей примерно такую ​​же производительность резания.

Содержание

• Как работает штроборез
• Если вместо штробореза использовать болгарку
• Как превратить болгарку в штроборез
  • Изготовление защитного кожуха
  • Регулировка глубины резания
  • Установка двух дисков на вал
• Особенности работы с самодельным штроборезом

Как работает штроборез

Чтобы понять, как собрать самодельный штроборез из болгарки, нужно знать, как работает устройство заводского изготовления. Его основными частями является мощный электродвигатель, на валу которого установлены два бетонных диска. Расстояние между ними регулируется гайками. Дополнительными, но не менее важными составляющими являются защитный кожух, выполняющий также роль пылесборника, и регулировочная планка, определяющая глубину паза.

Выставлена ​​необходимая глубина пропила, подключен пылесос, теперь нужно просто провести штроборезом по нанесенной на стене разметке, после чего надеть насадку для штробления стен (в народе называемую “лопатой”) на перфораторе и бетон выбивается изнутри реза.

Если вы используете шлифовальный станок вместо штробореза

шлифовальный станок с самодельным пылеудаляющим аппаратом, подходит для небольших работ

Из конструкции видно, что в крайнем случае станок для изготовления штроб можно заменить обычной болгаркой – поставить на нее диск по бетону и сделать необходимые пропилы в два прохода. Действительно так делают, если нужен один маленький штроб, но практика и многочисленные отзывы показывают, что пыль после такого штроба будет оседать долго, что может застопорить всю работу.

При необходимости заточки нескольких канавок потеря времени будет значительной, а если такие работы выполнять через равные промежутки времени, то метод становится неэффективным. Другими недостатками этого способа являются невозможность сохранения одинаковых размеров краев канавки и их глубины. Это нельзя назвать существенным недостатком, но иногда это чревато отваливанием куска стенки при выдалбливании сердцевины паза.

Если длина монтажного вала позволяет, то на болгарку можно поставить сразу два диска по бетону, и тогда штроба будет резаться за один заход. Даже если не затрагивать вопрос безопасности, то меньше пыли не будет и она будет оседать с той же скоростью. В результате выигрыш во времени окажется незначительным, а травмоопасность возрастет на порядок.

Как превратить болгарку в штроборез

Чтобы сделать из болгарки полноценный штроборез своими руками, нужно решить два вопроса:

• Удаление пыли. Это первостепенная проблема – без ее решения дальнейшая модернизация бессмысленна.
• Размещение на валу, рассчитанном на один диск, два круга по бетону. При этом конструкция должна быть надежной и обеспечивать строго перпендикулярное положение окружностей к плоскости реза – малейший перекос на 3000 и более об/мин – это в лучшем случае заклинивание и выход из строя коробки передач или двигателя.

Изготовление защитного кожуха

По большому счету, эта деталь делает из УШМ самодельный штроборез – такая насадка для болгарки заменяет штатную защиту, установленную на устройстве, полностью скрывая не погруженную в стену часть круга. Вопроса, как сделать крепеж, быть не должно – они просто скопированы с заводской детали.

Защитно-пылесборный кожух представляет собой срезанный сбоку сплющенный цилиндр, в котором находится патрубок для подсоединения шланга от пылесоса (можно использовать строительный, а если делать циклонный фильтр, то обычный бытовой).

Высота цилиндра выполнена достаточной для размещения двух дисков на необходимом расстоянии друг от друга. Для его изготовления вам понадобятся две железные полукруглые пластины и стальная полоса, которая их скрепит. Полоса сгибается, приваривается к закругленным частям пластин и основа кожуха готова.

В зависимости от крепежа заводской защиты, в пластине, которая будет примыкать к корпусу болгарки, помимо прорези под вал, делаются отверстия под болты, либо приваривается хомут-хомут.

Регулировка глубины реза

Часть корпуса, решающая эту проблему, одновременно является направляющей для штробореза – если к ней приделать колеса, то устройство будет легко перемещаться по стене по ним.

Изготавливается в форме «Г» или «Т» – нижняя часть «буквы» вычерчена из двух уголков, которые крепятся к верхней части защитного кожуха так, чтобы нижняя часть могла свободно подниматься и падение, что позволит вам отрегулировать, насколько диски будут выглядывать из-под кожуха. Зафиксировать в заданном положении проще всего с помощью болтового соединения или упора.

Дополнительно к основанию направляющей приварены боковины, чтобы пыль, как бы ни регулировалась глубина реза, не вылетала из-под кожуха.

Верхняя часть “буквы” нужна для устойчивости – на ней установлены колеса для плавного перемещения штробореза по стене.

Установка двух дисков на вал

Крайне редко заводской вал болгарки бывает достаточной длины, что позволит закрепить на нем сразу два круга.

Из этого положения есть два логических выхода – выточить новый вал или сделать гайку, которая бы зажимала первый круг и удерживала второй. По ряду причин второе решение более выгодно:

• Нет необходимости разбирать кофемолку.
• Если прибор вышел из строя, то можно приобрести другой и просто переставить на нем гайку.
• Технически проще вырезать гайку, чем вал, который соединяется с коробкой передач.
• Гайка обрабатывается вместе с втулкой.

Диски надеваются в следующем порядке:

1. Первый диск устанавливается на вал измельчителя.
2. Поверх него лежит рукав, а на нем – второй круг.
3. Гайка продевается через верхний диск, втулку и затягивается прижатием первого диска и зажимом второго между собой и втулкой.

Вся конструкция наглядно показана на видео:

Особенности работы с самодельным штроборезом

Внутреннее устройство заводского штробореза несколько отличается от болгарки – он рассчитан на одну единственную задачу, максимально упрощен и требует более качественных комплектующих. Усилие на вал шлифовального станка передается через коническую шестерню и все предназначено для очистки поверхностей и резки железа.

Усилия, возникающие при нарезании паза, быстро разрушают редуктор и подшипники. Этому способствует двойная нагрузка на узлы механизма и то, что второй диск расположен не на расчетном месте, а значит, усилие передается под другим углом.

В любом случае стоимость штроборезы на порядок выше болгарки и купить новую УШМ зачастую проще, чем одну бороздорезку. Но это не должно мешать соблюдению простых рекомендаций, которые продлят жизнь самодельному штроборезу, сделанному из болгарки:

• Необходимо следить за тем, чтобы инструмент не перегревался и по возможности как можно чаще давать ему отдых.
• Также не помешает оценить, насколько быстрее работает с двумя дисками, чем с одним. Регулируемый ограничитель глубины пропила обеспечивает защиту от пыли и относительно прямые канавки даже при выполнении двух параллельных пропилов. Если дополнительное перемещение по стене однодисковым штроборезом продлевает срок его службы, то, возможно, стоит ограничиться этим вариантом.

В итоге штроборез своими руками, качественно сделанный, работает не хуже оригинального заводского, но есть риск быстро вывести из строя болгарку, взятую за основу. Если вам приходится часто нарезать канавки, то лучше приобрести собственную бороздную фрезу, предназначенную именно для нарезки стенок, а для периодической работы больше подойдет болгарка, переделанная под канавочную фрезу.

Устройство и принцип работы перфоратора, как правильно работать

В наборе домашнего мастера почти всегда можно найти перфоратор. Сменные насадки делают этот инструмент универсальным и незаменимым. Рассмотрим подробнее, из каких узлов он состоит, и как на них правильно работать.

Содержание

• 1 Каков Punch
  • 1.1 Электродвигатель
  • 1,2 Сфера безопасности
  • 1.3. Механизм удара
  • 1. 4 Картридж
• 2 Что инструмент может сделать
• 3 Операционная безопасность
• 2.0021

  Что такое перфоратор

  На корпусе прибора находятся органы управления, как видно на следующем фото:

  Внутреннее устройство перфоратора невозможно понять без его разборки. В пластиковом корпусе спрятаны следующие основные узлы:

  • электродвигатель;
  предохранительная муфта
  • ;
  • “Пьяный” подшипник;
  • летающий поршень;
  патрон
  • .

  Принцип работы перфоратора заключается в превращении вращения электродвигателя в ударно-вращательное движение насадок. . Двигатель приводит в движение остальные механизмы перфоратора. Предохранительная муфта обеспечивает безопасность специалистов при работе. Пьяный подшипник приводит в действие поршень, создавая ударную силу, а картридж обеспечивает прижим сопла. Теперь поговорим подробнее о каждом из этих узлов.

  Электродвигатель

  Основные части электродвигателя – статор и ротор.

  Обмотки статора создают постоянное электромагнитное поле, в котором вращается ротор. На роторе имеется несколько обмоток. Выводы катушек соединены с выводами якоря. При этом в электрическую цепь включается одна из обмоток. Питание подается через графитовые щетки на контакты якоря. При переключении обмоток создается поле скольжения, благодаря которому ротор вращается.

  Двигатель в инструменте может иметь горизонтальное и вертикальное расположение . Горизонтальный обычно используется в легких перфораторах, тогда как модели средней и большой мощности оснащены вертикальным электродвигателем.

  В последнем случае в конструкцию перфоратора добавляется редуктор, меняющий направление вращения, увеличивающий крутящий момент и силу удара инструмента.

  Работа электрической части перфоратора регулируется курком нажатием клавиши на рукоятке.

  Предохранительная муфта

  Для прекращения вращения картриджа при заклинивании рабочей насадки в перфораторах установлена ​​предохранительная муфта. Это необходимый элемент: без его использования мощный инструмент выкручивается из рук, продолжение самостоятельного вращения перфоратора легко приводит к травмам рабочего. В перфораторах используют два основных типа сцепных устройств: фрикционные или кулачковые.

  1. При нормальных условиях работы приводов инструмента фрикцион плотно прижат друг к другу – так усилие вращения передается на остальной механизм. При затрудненном вращении диски проскальзывают, не перегружая электропривод.
  2. В кулачковая муфта обе ее половины имеют наклонные выступы, входящие в пазы ответной части. Полумуфты соединены пружиной определенной жесткости. Если усилие на ударном механизме превышает давление пружины, выступы выходят из пазов, отключая сцепление. При этом слышен характерный скрежет, за что кулачковую муфту часто называют храповиком.

  Ударный механизм

  Ударный механизм в конструкции перфораторов встречается двух типов:

  • электромеханический;
  • электропневматический.

  Самый распространенный электропневматический вариант . «Пьяный» (качающийся) подшипник и поршень вместе составляют ударный ударный механизм.

  При вращении главного вала поворотный подшипник совершает поступательные движения, передавая усилие на шток пневмоцилиндра. Воздух в цилиндре резко толкает поршень. Рабочая часть патрона подвергается ударам бойка, сверло зажимается в патроне и ударяет по обрабатываемому материалу.

  Картридж

  Картридж для перфоратора сконструирован таким образом, что пользователь имеет возможность быстро менять насадку, не делая длительных перерывов в работе. Речь идет о картриджах двух основных типов:

  • СДС-плюс;
  • SDS-макс.

  Хвостовик для картриджа SDS-plus зажимается двумя стопорными шариками.

  AT картриджи SDS-max зажимные инструменты с другими хвостовиками, обеспечивающие более надежную посадку.

  Что умеет инструмент

  Существуют следующие основные режимы работы перфоратора:

  • удар с вращением – позволяет сверлить бетонную стену;
  • удар без вращения – для забивания бетона молотком;
  • вращение без удара – с насадкой под дрель позволяет сверлить как дрелью.

  Те, кто часто работает с перфоратором, знают, что помимо сверления и долбления стен, таким инструментом можно делать стены под электропроводку . Сделать плитку в бетоне с помощью этого инструмента достаточно просто. Сначала по намеченным линиям просверливается ряд отверстий. Затем копьем или шпателем ломают перемычки между отверстиями. Такое использование перфоратора нетипично, но позволяет отказаться от приобретения дополнительных инструментов.

  Штробление перфоратором позволяет получить не такой идеальный результат, как после штробореза, но последующая штукатурка скрывает все дефекты.
