Когда в 1972 году началось производство микросхемы интегрального таймера NE555, никто не предполагал, что и через пятьдесят лет она не утратит популярности, а к названию таймера будут добавлять слово «легендарный».

В данной публикации мы разберём основные применения легендарного таймера 555 и аккуратно заглянем ему «под капот».

Приведённые в качестве примера схемы и временные диаграммы работы этих схем созданы с помощью SPICE-симулятора TINA TI V9 (версия 9.3.150.328). Модель интегрального таймера NE555 взята из стандартной библиотеки симулятора.

Важная информация: параметры генератора, применённого в примерах с триггером Шмитта и ждущим мультивибратором, задавались через свойства генератора и вызванный оттуда «Редактор сигнала». Анализатор переходных процессов запускался с выбранной опцией «Нулевые начальные условия».

Применение таймера 555 в качестве RS-триггера

Наиболее простым применением интегрального таймера 555 является использование его в качестве RS-триггера.

«Классический» RS-триггер имеет два устойчивых состояния, переход между которыми осуществляется подачей управляющих сигналов на входы сброса и установки. Схема включения таймера 555 в качестве RS-триггера приведена ниже:

В качестве входа S (Set, установка) используется вход «TRIG»: при нажатии на кнопку «TRIG» вход микросхемы подключается к общему проводу, а на выходе — устанавливается высокий логический уровень.

В качестве входа R (Reset, сброс) используется вход «THRES»: при нажатии на кнопку «THRES» на вход микросхемы подаётся напряжение питания, а выход микросхемы переходит в сброшенное состояние.

Важным элементом схемы является «подтягивающий» резистор R2. Без него на выходе микросхемы сразу после включения устанавливается высокий логический уровень, и устройство на нажатие кнопок не реагирует. Переходные процессы при включении RS-триггера без «подтягивающего» резистора R2 представлены на графике справа:

При наличии «подтягивающего» резистора на входе «TRIG» на выходе микросхемы при включении устанавливается низкий логический уровень (состояние сброса), а устройство изменяет состояние в зависимости от состояния входов. График переходных процессов при включении RS-триггера с «подтягивающим» резистором представлен ниже:

Структурная схема таймера 555

Чтобы разобраться с не совсем характерным для «классического» RS-триггера поведением микросхемы, изучим её структурную схему. Для примера возьмём интегральный таймер NE555 производства TI. Выглядит структурная схема достаточно любопытно:

В центре композиции находится асинхронный RS-триггер, к инверсному выходу которого подключён инвертирующий выходной буфер и транзисторный ключ с открытым коллектором. Сброс триггера производится или сигналом низкого логического уровня на входе 4 «RESET», или сигналом высокого логического уровня на выходе верхнего по схеме компаратора. Установка триггера производится сигналом высокого логического уровня на выходе нижнего по схеме компаратора.

Пороги срабатывания компараторов установлены делителем напряжения из трёх резисторов. Напряжение верхнего порога срабатывания подаётся на вывод 5 «CONT».

Установка RS-триггера происходит при подаче на вход 2 «TRIG» напряжения ниже нижнего порога срабатывания при условии, что на входе «RESET» присутствует напряжение высокого уровня.

Сброс RS-триггера происходит при подаче на вход 6 «THRES» напряжения выше верхнего порога срабатывания при условии, что на входе «RESET» присутствует напряжение высокого уровня, и напряжение на входе «TRIG» — выше нижнего порога срабатывания.

Таким образом, наивысший приоритет имеет вход «RESET», а вход «TRIG» имеет приоритет выше, чем у входа «THRES». При включении NE555 по схеме RS-триггера без «подтяжки» по входу «TRIG» на входе «TRIG» всегда будет присутствовать напряжение ниже нижнего порога срабатывания, а выход будет переходить в состояние сброса только на время подачи сигнала низкого уровня на вход «RESET».

Сразу хочу сделать акцент и заострить внимание: в большинстве источников пороги срабатывания компараторов обозначены как 2/3 U_cc и 1/3 U_cc, а вывод «CONT» используется как выход, зашунтированный конденсатором ёмкостью 0,01 мкФ, или же никуда не подключённый, но с выводом 5 «CONT» не всё так просто.

В datasheet от TI «xx555 Precision Timers. SLFS022I — September 1973 — Revised September 2014» вывод 5 обозначен как I/O, а пороги срабатывания обозначены как «CONT» и «1/2 CONT». Это означает, что уровни порогов срабатывания компараторов не «прибиты намертво» к напряжению питания таймера, а могут варьироваться в широких пределах подачей на вход «CONT» управляющего напряжения. Если управляющее напряжение на вывод 5 не подаётся, он используется как выход «CONT» с подключённым к нему шунтирующим конденсатором 0,01 мкФ, а верхний порог срабатывания в этом случае CONT = 2/3 U

cc.

Применение шунтирующего конденсатора повышает устойчивость работы микросхемы и её помехозащищённость. Также не стоит забывать про подключение к цепям питания микросхемы блокировочных конденсаторов.

Диапазон напряжения питания большинства моделей таймеров 555 серии от 4,5 до 16 В (до 18 В для некоторых моделей), потребляемый ток варьируется от долей до единиц миллиампера (в зависимости от модели), выходной каскад большинства моделей способен выдерживать ток до 200 мА.

Применение таймера 555 в качестве триггера Шмитта

Триггер Шмитта применяется для преобразования входного сигнала непрямоугольной формы в выходной сигнал прямоугольной формы. Характерной особенностью работы триггера Шмитта является наличие гистерезиса, который определяется шириной «окна» между уровнями срабатывания триггера.

Использование таймера 555 в качестве триггера Шмитта является ещё одним из применений этой микросхемы. Для этого надо подать входной сигнал на соединённые вместе входы «TRIG» и «THRES» таймера. Амплитуда и смещение входного сигнала должны быть такими, чтобы сигнал перекрывал «окно», образованное порогами срабатывания компараторов.

На рисунке ниже на вход триггера Шмитта подаётся сигнал треугольной формы с амплитудой 2 В и смещением U_offset = 2,5 В, равным половине напряжения питания U_cc. Частота сигнала 1000 Гц. При этом верхний порог срабатывания компаратора U_cont = 2/3 U

cc = 3,33 В, а нижний порог срабатывания компаратора 1/2 U_cont = 1/3 U_cc = 1,67 В.

На графике мы видим преобразование входного периодического сигнала треугольной формы в классический меандр с DC = 50 %, где DC — аббревиатура от «duty cycle» (коэффициент заполнения). Входной сигнал может быть любой формы, «треугольник» в качестве входного сигнала был выбран из соображений наглядности.

Попробуем применить вывод 5 «CONT» в качестве входа и подать на него напряжение 4 В от внешнего источника. Изменения выходного сигнала представлены на рисунке ниже:

Мы видим, что при том же периоде выходного сигнала его коэффициент заполнения увеличился. Это связано с тем, что «окно» компаратора сдвинулось вверх и расширилось.

Теперь подадим на вход «CONT» напряжение 2 В:

Коэффициент заполнения уменьшился за счёт того, что «окно» сдвинулось вниз и сузилось.

Вышеприведённые примеры иллюстрируют возможность широтно-импульсной модуляции (ШИМ) входного периодического сигнала напряжением на входе «CONT».

Применение вывода 5 «CONT» в качестве входа также даёт возможность сужения «окна» компаратора для преобразования сигналов с небольшим значением амплитуды. Важно чтобы входной сигнал при этом имел смещение, при котором он оставался бы в рамках напряжения питания таймера.

Применение таймера 555 в качестве мультивибратора

Мультивибратором называют релаксационный генератор с выходным сигналом прямоугольной формы. Релаксационным он является в силу того, что элементы мультивибратора не обладают резонансными свойствами.

Схема мультивибратора на таймере 555 и диаграмма его работы приведены на рисунке ниже:

В момент включения на выходе микросхемы устанавливается высокий логический уровень, транзисторный ключ закрывается, сопротивление выхода «DISC» высокое. Конденсатор C2 заряжается через включённые последовательно резисторы R1 и R2 до напряжения U_cont, на выходе микросхемы устанавливается низкий логический уровень, транзисторный ключ открывается и подключает точку соединения резисторов R1 и R2 к общему проводу. Конденсатор C2 разряжается через резистор R2, пока напряжение на нём не достигнет уровня 1/2 U_cont, на выходе таймера не установится высокий логический уровень, транзисторный ключ не закроется, и конденсатор снова не начнёт заряжаться через включённые последовательно резисторы R1 и R2.

В режиме автогенерации длительность высокого уровня выходного сигнала мультивибратора на таймере 555 равна:

При этом, длительность низкого уровня сигнала:

а период равен:

Из формул видно, что временные характеристики мультивибратора на таймере 555 определяются номиналами элементов R1, R2, C2 и не зависят от напряжения питания микросхемы.

Подадим на вход «CONT» напряжение 4 В от внешнего источника:

Период выходного сигнала и его коэффициент заполнения увеличились.

При подаче на вход «CONT» напряжения 2 В период выходного сигнала и его коэффициент заполнения уменьшаются:

Можно сделать вывод, что изменение напряжения на входе «CONT» приводит к частотно-импульсной модуляции (ЧИМ) выходного сигнала мультивибратора.

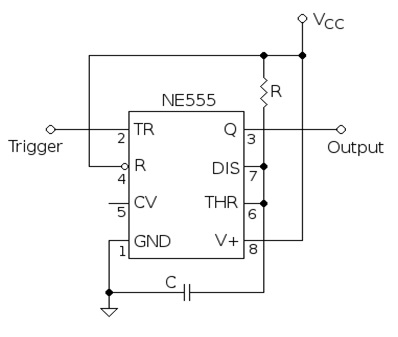

Применение таймера 555 в качестве ждущего мультивибратора

Ждущий мультивибратор (одновибратор) предназначен для формирования импульса определённой длительности по внешнему событию.

Обычно в качестве внешнего события используется замыкание входа «TRIG» на общий провод нажатием кнопки, но мы вместо кнопки в эмуляторе будем использовать генератор сигналов, настроенный на одиночный импульс низкого уровня длительностью 10 мс:

Как видно из временной диаграммы работы ждущего мультивибратора на таймере 555, по получению импульса схема формирует на выходе сигнал длительностью около 2,2 с. Длительность сигнала определяется по формуле:

Хотелось бы заострить внимание на том, что длительность выходного сигнала ждущего мультивибратора на таймере 555 тоже не зависит от напряжения питания.

▍ От автора

В публикации проведён краткий обзор интегрального таймера 555 и его основных применений. Большинство приведённых в публикации устройств может быть реализовано на микроконтроллерах, но аналоги NE555 по-прежнему выпускаются промышленностью по причине дешевизны и надёжности.

Важной особенностью схем на таймере 555 является то, что временные характеристики этих схем не зависят от напряжения питания, а расчёт этих характеристик производится по простым формулам или диаграммам.

Заслуженной популярностью таймер 555 пользуется у начинающих радиолюбителей: он недорогой, корпус DIP-8 легко устанавливается в беспаечную плату, требуется минимум «обвязки». И что очень важно для мотивации начинающих: схемы на таймере 555 начинают работать сразу после правильной сборки.

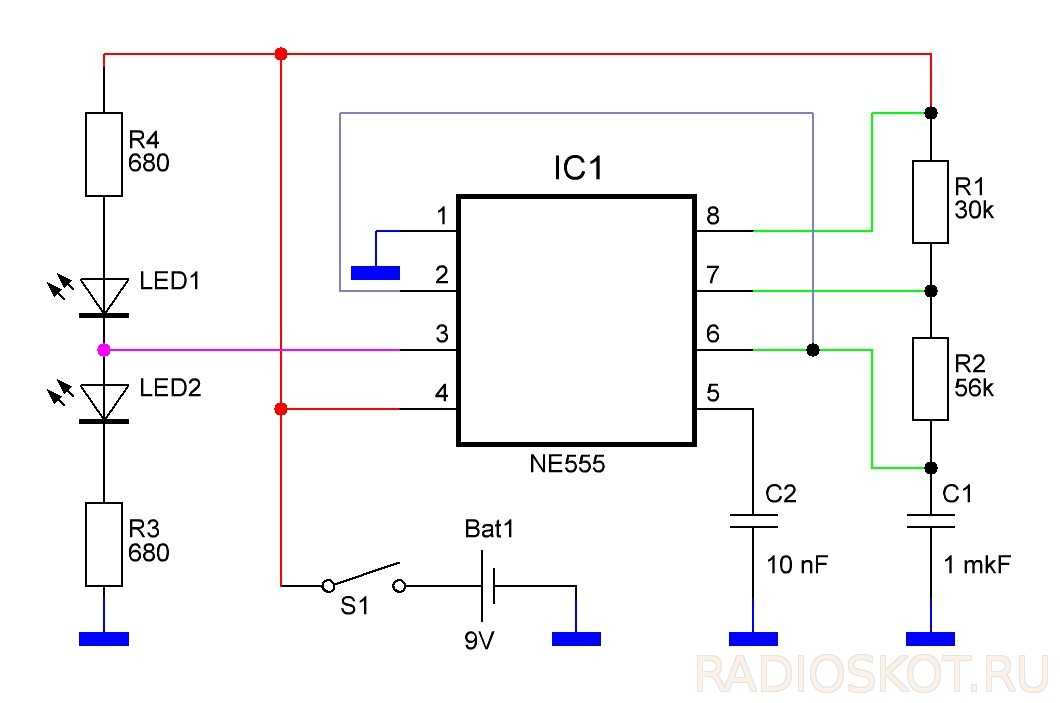

Вот пример простейшего генератора на NE555:

А такое реле времени по схеме из раздела про ждущий мультивибратор 12-летний подросток собирает за полчаса:

…и всё это началось пятьдесят лет назад, и, надеюсь, закончится нескоро.

Микросхема 555: использование

Микросхема интегрального таймера NE555 — это настоящий прорыв в области электроники. Она была создана в 1972 году сотрудником компании Signetics Гансом Р. Камензиндом. Изобретение не утратило своей актуальности и по сегодняшний день. Позднее устройство стало основой таймеров с удвоенной (IN556N) и счетверенной конфигурацией (IN558N).

Без сомнения, детище электронщика позволило занять ему свою видную нишу в истории технических изобретений. По уровню продаж данное устройство с момента своего появления превзошло любое другое. На второй год существования микросхема 555 стала самой покупаемой деталью.

Лидерство сохранялось и во все последующие годы. Микросхема 555, применение которой возрастало с каждым годом, продавалась очень хорошо. К примеру, в 2003 году было реализовано более чем 1 миллиард экземпляров. Конфигурация самого агрегата за это время не изменилась. Она существует свыше 40 лет.

Появление устройства стало неожиданностью для самого создателя. Камензинд преследовал цель сделать гибкую в использовании ИС, но, что она окажется столь многофункциональной, он не ожидал. Изначально она употреблялась как таймер или же генератор импульсов. Микросхема 555, применение которой увеличивалось быстрыми темпами, сегодня используется от игрушек для детей до космических кораблей.

Устройство отличает выносливость, поскольку оно построено на основе биполярной технологии, и для применения его в космосе специально предпринимать ничего не требуется. Только испытательные работы проводятся с особой строгостью. Так, при тесте схемы NE 555 для ряда приложений создаются индивидуальные пробные спецификации. При производстве схем не существует никаких различий, но подходы при выходном контроле заметно разнятся.

Появление схемы в отечественной электронике

Первое упоминание об инновации в советской литературе по радиотехнике появилось в 1975 году. Статью об изобретении опубликовали в журнале «Электроника». Микросхема 555, аналог которой был создан советскими электронщиками в конце 80-х годов прошлого столетия, в отечественной радиоэлектронике получила название КР1006ВИ1.

В производстве эту деталь употребляли при сборке видеомагнитофонов «Электроника ВМ12». Но это был не единственный аналог, так как многие производители во всем мире создавали подобное устройство. Все агрегаты имеют обячный корпус DIP8, а также корпус малых размеров SOIC8.

Технические характеристики схемы

Микросхема 555, графическое изображение которой представлено ниже, включает в себя 20 транзисторов. На блок-схеме устройства находятся 3 резистора с сопротивлением 5кОм. Отсюда и название прибора «555».

Основными техническими характеристиками изделия являются:

• напряжение питания 4,5-18В;
• максимальный показатель тока на выходе 200 мА;
• потребляемая энергия составляет до 206 мА.

Если его рассмотреть на выход, то это цифровое устройство. Он может находиться в двух положениях — низком (0В) и высоком ( от 4,5 до 15 В). В зависимости от блока питания может показатель достигать и 18 В.

Для чего нужно устройство?

NE 555 микросхема — унифицированное устройство с широким спектром применения. Его часто используют при сборке различных схем, и это только придает изделию популярность. Соответственно, повышается уровень спроса потребителя. Такая известность вызвала падение цены на таймер, что радует многих мастеров.

Внутреннее строение таймера 555

Что же заставляет это устройство функционировать? Каждый из выводов агрегата подсоединен к цепи, содержащей 20 транзисторов, 2 диода и 15 резисторов.

Удвоенный формат модели

Следует отметить, что NE 555 (микросхема) выпускается в удвоенном формате под названием 556. Она содержит два свободных IC.

Таймер 555 оснащен 8 контактами, тогда как модель 556 содержит 14 контактов.

Режимы работы устройства

Микросхема 555 обладает тремя режимами работы:

1. Моностабильный режим микросхемы 555. Он работает как одноразовый односторонний. Во время функционирования выбрасывается импульс заданной длины как ответ на вход триггера при нажимании кнопки. Выход пребывает в низком напряжении до включения триггера. Отсюда он и получил название ждущий (моностабильный). Такой принцип функционирования сохраняет устройство в бездействии до включения. Режим обеспечивает включение таймеров, переключателей, сенсорных переключателей, делителей частоты и др.
2. Нестабильный режим является автономной функцией устройства. Он позволяет схеме пребывать в генераторном режиме. Напряжение в выходе изменчиво: то низкое, то высокое. Эта схема применима при надобности задавания устройству толчков прерывистого характера (при недолговременном включении и выключении агрегата). Режим используется при включении ламп на светодиодах, функционирует в логической схеме часов и др.
3. Бистабильный режим, или же триггер Шмидта. Понятно, что он работает по системе триггера при отсутствии конденсатора и обладает двумя устойчивыми состояниями, высоким и низким. Низкий показатель триггера переходит в высокий. При сбрасывании низкого напряжения система устремляется к низкому состоянию. Эта схема применима в сфере железнодорожного строительства.

Выводы таймера 555

Генератор микросхема 555 включает восемь выводов:

1. Вывод 1 (земля). Он подсоединен к минусовой стороне питания (общий провод схемы).
2. Вывод 2 (триггер). Он подает высокое напряжение на время (все зависит от мощности резистора и конденсатора). Эта конфигурация и является моностабильной. Вывод 2 контролирует вывод 6. Если напряжение в обоих низкое, то на выходе оно будет высоким. В противном случае, при высоком напряжении в выводе 6 и низком в выводе 2, выход на таймере будет низким.
3. Вывод 3 (выход). Выходы 3 и 7 располагаются в фазе. Подавая высокое напряжение с показателем примерно 2 В и низкое с 0,5 В будет получаться до 200 мА.
4. Вывод 4 (сброс). Подача напряжения на этот выход низка, несмотря на режим работы таймера 555. Во избежание случайных сбросов, следует производить подключение этого выхода к плюсовой стороне при использовании.
5. Вывод 5 (контроль). Он открывает доступ к напряжению компаратора. Это вывод в российской электронике не применяется, но при его подключении можно достичь широких возможностей управления устройством 555.
6. Вывод 6 (остановка). Входит в компаратор 1. Он противоположен выводу 2, применим для остановки устройства. При этом получается низкое напряжение. Это вывод может принимать синусоидальные и прямоугольные импульсы.
7. Вывод 7 (разряд). Он подсоединяется к транзисторному коллектору Т6, а эмиттер последнего заземлен. При открытом транзисторе конденсатор разряжается до его закрытия.
8. Вывод 8 (плюсовая сторона питания), которая составляет от 4,5 до 18 В.

Применение выхода Output

Выход 3 (Output) может пребывать в двух состояниях:

1. Осуществляется подключение цифрового выхода прямо к входу другого драйвера на цифровой основе. Цифровой выход может осуществлять управление другими устройствами при посредстве нескольких дополнительных составляющих (напряжение источника питания равно 0 В).
2. Показатель напряжения во втором состоянии высок (Vcc на источнике питания).

Возможности агрегата

1. При понижении напряжения в Output ток направляется через устройство и осуществляет его подключение. Это и есть понижение, так как ток производится из Vcc и проходит сквозь агрегат до 0 В.
2. При возрастании Output ток, проходя через прибор, обеспечивает его включение. Этот процесс можно назвать источником текущих. Электроэнергия в этом случае производится от таймера и идет через прибор до 0 В.

Возрастание и понижение могут функционировать вместе. Таким образом достигается поочередное включение и выключение прибора. Такой принцип применим при функционировании ламп на светодиодах, реле, двигателей, электромагнитов. К минусам такого свойства можно отнести то, что прибор надо подключать к Output разными способами, так как выход 3 может выступать как в роли потребителя, так и в роли источника тока до 200 мА. Используемый блок питания дожжен подать достаточный ток для обоих устройств и таймера 555.

Микросхема LM555

Микросхема 555 Даташит (LM555) обладает широкими функциональными возможностями.

Она используется от генераторов прямоугольных импульсов с изменяемым показателем скважности и реле и задержкой срабатывания до сложных конфигураций ШИМ генераторов. Микросхема 555 цоколевка и внутреннее строение отражены на рисунке.

Уровень точности приспособления равен 1% от расчетного показателя, что является оптимальным. На такой агрегат, как NE 555 микросхема даташит, не воздействуют температурные условия окружающей среды.

Аналоги микросхемы NE555

Микросхема 555, аналог которой в России был назван КР1006ВИ1, представляет интегральное устройство.

Среди рабочих блоков следует выделить RS-триггер (DD1), компараторы (DA1 и DA2), усилительный каскад на выходе, основанный на двухтактной системе и дополняющий транзистор VT3. Назначение последнего заключается в сбросе задающего время конденсатора при использовании агрегата в роли генератора. Сбрасывание триггера происходит при подаче логической единицы (Юпит/2…Юпит) на входы R.

В случае сброса триггера на выходе устройства (вывод 3) будет наблюдаться низкий показатель напряжения (транзистор VT2 открыт).

Уникальность схемы 555

При функциональной схеме устройства очень трудно понять, в чем же заключается ее необычность. Оригинальность устройства состоит в том, что оно обладает особым управлением триггера, а именно формирует управляющие сигналы. Их создание происходит на компараторах DA1 и DA2 (на один из входов, на который подано опорное напряжение). Для формирования управляющих сигналов на входах триггера (выходах компараторов) следует получить сигналы с высоким напряжением.

Как произвести запуск устройства

Чтобы запустить таймер, на выход 2 надо подать напряжение с показателем от 0 до 1/3 Юпит. Этот сигнал способствует срабатыванию триггера, и при выходе создается сигнал с высоким напряжением. Сигнал выше предельного показателя не вызовет каких-либо изменений в схеме, так как опорное напряжение для компаратора равно DA2 и составляет 1/3 Юпит.

Остановить таймер можно при сбрасывании триггера. С этой целью напряжение на выходе 6 должно превышать показатель 2/3 Юпит (опорное напряжение для компаратора DA1 составляет 2/3 Юпит). При сбросе установится сигнал с низким напряжением и разряд конденсатора, задающего время.

Регулировать опорное напряжение можно посредством подключения дополнительного сопротивления или источника питания к выводу агрегата.

Подмотка спидометра на 555 микросхеме

В последнее время среди владельцев автомобилей стало модным сматывать на спидометре пройденный машиной километраж.

Многие интересуются, подмотка спидометра на 555 микросхеме выполнима ли самостоятельно?

Эта процедура не представляет особой трудности. Для его изготовления используется микросхема 555, которая может функционировать в качестве счетчика импульсов. Отдельные составляющие схемы можно брать с показателями, отклоняющимися на 10-15 % от расчетных значений.

Схема выводов

, характеристики и характеристики

— Реклама —

ИС таймера 555 является неотъемлемой частью электронных проектов. Будь то простой проект, включающий один 8-битный микроконтроллер и несколько периферийных устройств, или сложный, включающий систему на кристалле (SoC), задействован таймер 555. Они обеспечивают временные задержки, как генератор и как элемент триггера среди других приложений.

Представленный в 1971 году американской компанией Signetics, 555 до сих пор широко используется благодаря своей низкой цене, простоте использования и стабильности. Он производится многими компаниями в оригинальных биполярных и маломощных типах CMOS. По оценкам, только в 2003 году было произведено миллиард единиц.

В зависимости от производителя стандартный корпус таймера 555 включает 25 транзисторов, 2 диода и 15 резисторов на кремниевой микросхеме, установленных в 8-выводном мини-двухрядном корпусе (DIP-8). Варианты состоят из объединения нескольких микросхем на одной плате. Тем не менее, 555 по-прежнему остается самым популярным. Прежде чем говорить о работе таймера 555, давайте посмотрим на схему выводов, чтобы получить представление об интегральной схеме таймера (ИС).

555 Таймер IC: блок-схема8-контактная конфигурация DIP

Схема контактов и описание

Штифт	Имя	Назначение
1	ЗЕМЛЯ	Опорное напряжение заземления, низкий уровень (0 В)
2	ТРИГ	– Реклама – На контакт OUT устанавливается высокий уровень, и начинается временной интервал, когда этот вход падает ниже 1/2 напряжения CTRL (обычно это 1/3 В см3, по умолчанию CTRL составляет 2/3 В см3). если CTRL оставлен открытым). Другими словами, OUT высокий уровень, пока триггер низкий. Выход таймера полностью зависит от амплитуды внешнего триггерного напряжения, подаваемого на этот вывод.
3	ВЫХОД	Этот выход управляется примерно на 1,7 В ниже + В см3 или на GND.
4	СБРОС	Интервал времени можно сбросить, подключив этот вход к GND, но отсчет времени не начнется снова, пока значение RESET не превысит примерно 0,7 В. Переопределяет TRIG, который переопределяет порог.
5	КОНТРОЛЬ	Обеспечивает «управляющий» доступ к внутреннему делителю напряжения (по умолчанию 2/3 В куб.см).
6	ПОРТ	Интервал времени (ВЫХОД высокий) заканчивается, когда напряжение на пороге больше, чем напряжение на CTRL (2/3 В см3, если CTRL разомкнут).
7	ДИС	Выход с открытым коллектором, который может разряжать конденсатор между интервалами. В фазе с выходом.
8	В куб.см	Положительное напряжение питания, которое обычно составляет от 3 до 15 В в зависимости от модификации.

Некоторые важные особенности таймера 555:

Таймер 555 сегодня используется почти во всех электронных схемах. Для таймера 555, работающего как триггер или как мультивибратор, он имеет определенный набор конфигураций. Некоторые из основных характеристик таймера 555:

• Он работает в широком диапазоне напряжения питания от +5 В до +18 В.
• Потребление или получение 200 мА тока нагрузки.
• Внешние компоненты должны быть подобраны правильно, чтобы временные интервалы можно было уложить в несколько минут при частотах, превышающих несколько сотен килогерц.
• Выходной контакт таймера 555 может управлять транзисторно-транзисторной логикой (TTL) из-за высокого выходного тока.
• Он имеет температурную стабильность 50 частей на миллион (ppm) на градус Цельсия при изменении температуры , что эквивалентно 0,005 %/°C.
• Рабочий цикл таймера регулируется.
• Кроме того, максимальная рассеиваемая мощность на корпус составляет 600 мВт, а входы триггерного импульса и сброса имеют логическую совместимость.

555 таймер работает

Модель 555 обычно работает в 3 режимах:

1. А-стабильный
2. Моностабильный
3. Бистабильные режимы.

Нестабильный режим

Это означает, что на выходе не будет стабильного уровня. Таким образом, выход будет колебаться между высоким и низким. Этот характер нестабильного выхода используется в качестве тактового или прямоугольного сигнала для многих приложений.

Моностабильный режим

Эта конфигурация состоит из одного стабильного и одного нестабильного состояния. Стабильное состояние может быть выбрано пользователем как высокое, так и низкое. Если стабильный выход установлен на высокий уровень (1), выход таймера имеет высокий уровень (1). При подаче прерывания на выходе таймера устанавливается низкий уровень (0). Поскольку низкое состояние нестабильно, оно автоматически переходит в высокое (1) после прохождения прерывания. Аналогично обстоит дело и с малостабильным моностабильным режимом.

Бистабильный режим

В бистабильном режиме оба состояния выхода стабильны. При каждом прерывании выходной сигнал меняется с низкого (0) на высокий (1) и наоборот и остается на этом уровне. Например, если у нас есть высокий (1) выход, он станет низким (0) после получения прерывания и останется низким (0) до тех пор, пока следующее прерывание не изменит статус.

Этот технический паспорт должен дать представление о специфике: Таймер 555 IC

Приведенное ниже видео от Skinny R&D также дает представление о таймере 555.

Посмотрите это видео на YouTube

Также дайте нам знать, если Джейсон объяснил вам, как работает таймер 555.

---

Другие учебные пособия доступны в разделе обучения.

Эта статья была впервые опубликована 4 июня 2017 г.

и недавно обновлена ​​19 января 2022 г.

Electronics Components: How the 555 Timer Chip Works 2016

Анализ цепей для чайников

Исследуйте книгу Купить на Amazon

555 представляет собой одночиповую версию широко используемой схемы, называемой мультивибратором , которая используется в самых разных электронных схемах. Микросхема таймера 555, вероятно, является самой популярной интегральной схемой из когда-либо созданных.

Вы можете использовать микросхемы 555 для основных функций синхронизации, таких как включение света на определенный период времени, или вы можете использовать их для создания сигнальной лампы, которая будет мигать и выключаться. Вы можете использовать его для создания музыкальных нот определенной частоты или для управления позиционированием сервопривода.

Вот расположение восьми контактов в стандартной микросхеме 555. 555 поставляется в 8-контактном DIP-корпусе.

Вот функции каждого из восьми контактов:

• Заземление: Контакт 1 соединен с землей.

• В _CC : Контакт 8 подключен к положительному напряжению питания. Это напряжение должно быть не менее 4,5 В и не более 15 В. Обычно схемы 555 работают с четырьмя батареями AA или AAA, обеспечивающими 6 В, или с одной батареей 9 В.батарея В.

• Выход: Контакт 3 является выходным контактом. На выходе либо низкий уровень, который очень близок к 0 В, либо высокий уровень, который близок к напряжению питания на контакте 8. Точная форма выхода — то есть, как долго он высокий и как долго низкий, зависит от соединений с оставшимися пятью контактами.

• Триггер: Контакт 2 — это триггер , который работает как стартовый пистолет для запуска таймера 555. Триггер – активен низкий уровень триггера , что означает, что таймер запускается, когда напряжение на контакте 2 падает ниже одной трети напряжения питания. Когда 555 запускается через контакт 2, выход на контакте 3 становится высоким.

• Выпуск: Контакт 7 называется выпуском . Этот контакт используется для разрядки внешнего конденсатора, который работает вместе с резистором для управления временным интервалом. В большинстве схем контакт 7 подключен к напряжению питания через резистор и к земле через конденсатор.

• Порог: Контакт 6 называется порогом . Целью этого вывода является контроль напряжения на конденсаторе, который разряжается через вывод 7. Когда это напряжение достигает двух третей напряжения питания (Vcc), цикл синхронизации заканчивается, и выход на выводе 3 становится низким.

• Контроль: Контакт 5 является контрольным контактом. В большинстве схем 555 этот вывод просто соединен с землей, обычно через небольшой конденсатор емкостью 0,01 мкФ. (Конденсатор предназначен для выравнивания любых колебаний напряжения питания, которые могут повлиять на работу таймера.
