Все виды насадок для перфоратора: какие бывают

Перфоратор предназначен для определенных работ, где основной сферой применения является пробивка отверстий в твердых строительных материалах.

Но нельзя просто купить перфоратор и начать работать: нужно использовать подходящую насадку. Если сделать неправильный выбор, то можно получить плохой результат или затратить слишком много времени и сил. А поскольку видов насадок для перфоратора очень много, мы решили написать отдельную статью на эту тему. А про сам инструмент и о его выборе можно прочитать в этом материале.

Типы хвостовиков

В первую очередь нужно разобраться с типами хвостовиков (патронов). Впрочем, здесь нет ничего сложного, просто потому, что их немного, всего несколько видов.

SDS-plus используется в бытовых перфораторах. Имеет четыре паза, толщину один сантиметр и длину — 4.
SDS-max встречается как в профессиональных, так и в полупрофессиональных моделях. Отличается от предыдущего типа большими размерами: длина 9 сантиметров, толщина 1,8. Пазы также имеют больший размер, кроме того, их пять штук: три открытых и два закрытых.
SDS-quick характеризуется цилиндрической формой и наличием четырех выступов. Его можно встретить не только в перфораторах, но также и в шуруповертах и дрелях (в основном от фирмы Bosch). То есть, это универсальный вариант, который позволяет не покупать некоторые типа насадок отдельно для разных инструментов.
SDS-top является серединой между max и plus. Диаметр 1,4 сантиметра, длина — 7. Применяется редко, его можно встретить лишь на нескольких моделях перфораторов. С большой вероятностью можно сказать, что вы с ним никогда не столкнетесь.

Все типы насадок для перфоратора

На момента написания статьи их существует 13 типов. Вполне вероятно, что в будущем это значение увеличится, ведь новые виды насадок создаются для расширения функционала перфоратора, для работы с определенными строительными материалами (поэтому правильный выбор и имеет очень важное значение).

Буры

Внешне бур похож на сверло, человек, который не держал в руках дрель или перфоратор практически наверняка их перепутает. Главные отличия это куда больший диапазон доступных размеров, использование материалов, которые прочнее, а также другие крепления (хвостовики). Разумеется, особенности конструкции обусловлены исключительно условиями эксплуатации и особенностями самих перфораторов, которые не сверлят, а пробивают отверстия.

Бур для перфоратора

Любой бур состоит из трех частей:

Хвостовик;

Рабочая часть. Выглядит как спираль, могут быть шнековыми, пологими и собственно спиральными. Нужны для отвода пыли и шлама.
Наконечники пробивают отверстия. На них наносят особо твердые материалы, которые продлевают срок службы насадки. Основная нагрузка приходится именно на наконечник, можно сказать, что срок службы насадки чаще всего зависит именно от состояния наконечника. Могут быть разными, иметь различное количество граней, виды заточки.

Основные параметры, по которым различают буры, это их длина и диаметр. Например, для отверстий под дюбеля будет глупо покупать бур длиной один метр. В целом, тут все очень просто. Если нужно пробить отверстие в бетоне, то подбирается бур по бетону соответствующего диаметра и необходимой длины. Да, есть специализированные типы, но о них мы расскажем ниже. А теперь о самом важном для большинства покупателей: о цене. Условно все буры для перфоратора можно разделить на три группы:

Дорогие буры для профессионального использования. Тут комментировать особо нечего, так как если вы профессионал, вы про это и так все знаете, а для обычных бытовых работ покупать самые дорогие модели не стоит. Разве что есть лишние деньги. Покупка будет полностью оправданна, ведь они могут прослужить очень долго, да и в работе чрезвычайно эффективны. Но если планируются разовые работы, то тратить такие деньги особого смысла нет.
Средняя цена, буры от известных производителей. Это прежде всего Makita, Bosch и другие. Да, если сравнивать их с самыми дешевыми моделями, то цена «кусается», зато они не испортят перфоратор, прослужат долго, да и в работе они попросту производительнее.

Низший ценовой сегмент от неизвестных брендов. Их покупают для одноразового использования, после чего обычно просто выкидывают. В принципе, тут вам может и повезти: бур попадется качественный, пусть и за низкую цену. Но может и не повезти: он быстро выйдет из строя или вовсе разобьет патрон перфоратора. Поэтому на наш взгляд, совсем уж экономить не стоит. Такая экономия может обойтись очень дорого.

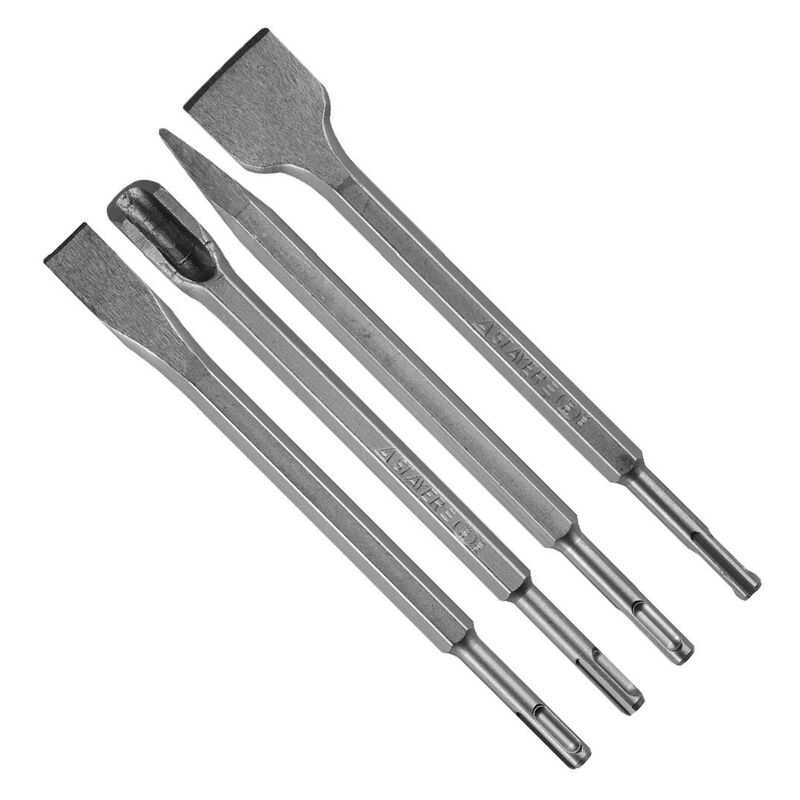

Зубило

Зубило для перфоратора является ударно-режущим инструментом. Предназначено для работы с бетоном, камнем, металлом. Может весить от 5 до 12 килограмм и более, состоит из двух частей: собственно рабочей части, а также затыльника (крепится к инструменту). Традиционное зубило — плоское, режущая кромка может иметь ширину от одного до четырех сантиметров. При этом, чем меньше ширина, тем большее усилие нужно прилагать. Но это не значит, что нужно обязательно выбирать зубило с большей шириной, так как с ним легче работать. Все зависит от конкретных задач, а также от типа перфоратора.

Никаких особых требований к их эксплуатации нет. Их производят из твердых и устойчивых материалов, которые способны выдерживать большие нагрузки. Иногда требуется заточка, но здесь отметим, что и без нее оно будет работать, другое дело, что производительность может несколько упасть. Угол заточки должен соответствовать заводскому, кроме того, во время процесса затачивания температура насадки не должна подниматься выше 1000 градусов (если выше, то это негативно повлияет на прочность металла).

Зубило для перфоратора

Пика

Пику для перфоратора также называют «пробой». Имеет острый конец в виде конуса, применяется для пробивки отверстий в бетоне (особенно хорошо подходит для армированного).

Также ей можно дробить кирпич, камень, штробить стены под электропроводку. Однако, последнее хоть и можно делать, но отверстия потребуют дополнительной обработки, так как пика оставит неровные края: она не предназначена для пробивки ровных отверстий. Как и зубило, ее желательно периодически затачивать, что повысит эффективность работы.

Лопатка

Лопатка внешне похожа на зубило (ее также называют «канавочное зубило»), но имеет свои особенности, да и ее предназначение несколько другое и более узкоспециализированное. Лопатки в основном используют для снятия штукатурки, в этом деле это крайне эффективная насадка. Также может использоваться и для штробления стены, когда необходимо сделать широкий канал. Требует периодической заточки наконечника.

Коронки

Коронки используются для сверления отверстий большого диаметра, их используют тогда, когда обычным буром не обойтись. Они предназначены только для неглубоких отверстий, например, под розетки.

Могут работать с камнем, бетоном, железобетоном и другими твердыми строительными материалами. Их производят из твердых сплавов, на сам наконечник наносят алмазное напыление, также используют победитовые зубья. В продаже можно найти коронки широкого диапазона диаметров, которые позволяют решать практически любые задачи, связанные со сверлением крупных отверстий, разве что за исключением совсем специфических, когда требуется очень большой диаметр.

Алмазная коронка для перфоратора

С помощью коронки отверстие можно просверлить не только быстро, но и очень ровно: дополнительная обработка зачастую не нужна. Чаша коронки (наконечник) может быть двух видов: с отверстиями и без них. Если отверстий нет, то при работе необходимо использовать охлаждение, для чего применяют специальные жидкости или обычную воду. Коронки для перфоратора разделяют на три вида (по типу зубьев):

Твердосплавные — самый дешевый вариант, может использоваться только с бетоном. С другими материалами могут работать, но не столь эффективно, а если бетон армированный, то при встрече с арматурой зубья быстро сломаются. Не отличаются долговечностью, зато цена невысокая. Их часто покупают для разовых работ.
Победитовые отличаются более высокой прочностью и ценой. Здесь зубья сделаны из сплава кобальта и вольфрама, благодаря чему они не только прочные, но и устойчивы в высокой температуре. Благодаря этому их можно подвергать длительным нагрузками, могут сверлить отверстия в бетоне, камне, кирпиче.

Алмазные — самые дорогие, могут работать с бетоном, кирпичом, камнем, железобетоном, гранитом и другими твердыми материалами. Имеют алмазное напыление, которое и обеспечивает исключительную прочность и производительность.

Некоторые коронки могут иметь диаметр до 60 сантиметров, но для них требуются самые мощные перфораторы, обычные любительские или полупрофессиональные инструменты не обладают такой мощностью.

Проломной бур

Проломные буры применяют для пробивки сквозных отверстий большого диаметра. Продаются либо цельные, либо разборные. В последних можно легко и быстро менять наконечники. Внешне похожи на обычные буры, но есть и отличия. Наконечники имеют больший размер, а также спирали. Между хвостовиком и наконечником есть удлинитель, который подбирают исходя из толщины стены. Также применяют центровочное сверло, которое не позволяет насадке смещаться в стороны. Зубья на насадке чаще всего победитовые.

Миксеры

Насадки-миксеры нужны для замешивания растворов на низких оборотах. На перфораторе включают режим сверления, снижают обороты, после чего можно начинать мешать раствор. Для разных смесей используют разные насадки. Работать можно не только с такими «легкими» смесями как гипс или цемент, но даже с очень вязкими. Разумеется, с помощью перфоратора это все значительно легче, чем вручную. Собственно, в данном случае перфоратор лучше, чем обычная дрель, особенно при работе с вязкими растворами.

Удлинитель насадок для перфоратора

Конечно, это не все виды насадок для перфоратора, выше мы рассказали только о самых распространенных. Кроме них еще есть также:

Ямобуры — предназначены для бурения отверстий различной длины в земле. Для них нужны профессиональные перфораторы с высокой мощностью.
Специальные насадки для забивания гвоздей. В данном случае перфоратор превращается в молоток и работает в ударном режиме.
Сверла — аналогично с дрелями. Можно сверлить отверстия даже в твердых строительных материалах, главное подобрать подходящее сверло.
Пылесборники — дополнительные приспособления, которые собирают пыль и другие отходы.
Вибраторы — применяют при заливке полов и в тому подобных целях, когда нужно уплотнить залитый раствор.
Угловые насадки — являются дополнительным приспособлением, позволяют работать под углом, что крайне необходимо в труднодоступных местах.

Как видно, перфоратор — достаточно универсальный инструмент, который может заменить многие другие. Главное выбрать насадку под вашу задачу. Многие непосвященные люди думают, что этот инструмент предназначен исключительно для пробивки отверстий, но, как вы узнали в этой статье, в действительности он имеет куда более широкую сферу применения

Насадки на болгарку, УШМ, перфоратора, дрель для штробления стен

Штробление стен – ключевой этап первичной отделки помещений. Для проведения этих работ используется специальный инструмент – штроборез: канавки получаются ровными и аккуратными, а сам процесс занимает минимум времени, практически не сопровождается шумом и пылеобразованием. Но в реальных условиях для формирования штробы нередко используют болгарку, перфоратор, дрель. Качество в этом случае несколько страдает, а сами работы расцениваются как сложные и продолжительные.

Штроба – это прорезь требуемой ширины и глубины для монтажа инженерных коммуникаций и труб.

Все инструменты применяются с определенными насадками, позволяющими сформировать штробу. Расскажем о насадках для штробления, особенностях выбора и применения более подробно.

Штроборез

Штроборез внешне напоминает болгарку, но снабжен двумя дисками. Режущая насадка для штробления стен расположена перпендикулярно платформе, которая упирается на рабочую поверхность и облегчает работу. Необходимая глубина штробы выставляется путем регулировки платформы. Отрезные диски также регулируются и позволяют выставить точное расстояние между канавками.

УШМ

Угловая шлифовальная машина или болгарка нередко приспосабливается для резки штроб, хоть и не предназначена для этого изначально. В бытовых условиях для пропила используют отрезной диск по камню, однако количество пыли не только мешает полноценному штроблению, но и засоряет инструмент, что приводит к поломке. Тем не менее, насадки на УШМ для штробления существуют.

Длина крепежного вала позволяет установить сразу два отрезных диска, но такая «модернизация» — грубейшее нарушение техники безопасности. Как все-таки можно?

Конструкция из двух дисков должна быть строго перпендикулярной, поэтому крепление второго отрезного диска выполняется с использованием штатных гаек. Первый диск устанавливается стандартно, фиксирующая гайка выступает разделительной втулкой. Второй диск фиксируется в перевернутом положении. Расстояние между ними регулируется путем прокладочной шайбы.

Второй момент – оборудование защитного кожуха, который изолирует режущую часть инструмента, за исключением погруженной в стену. Обязательно предусматривается пылесборник и отвод пыли. Кожух делают по схеме из листа железа толщиной 0,2-0,4 см методом сварки.

Однако даже после оборудования насадки на болгарку для штробления по всем правилам нужно помнить, что инструмент не рассчитан на такие работы: следует делать перерывы, проверять, не перегревается ли болгарка, и быть готовым к тому, что штробу придется еще долго «доводить до ума».

Перфоратор

Перфоратор относится к мощным электроинструментам и при использовании определенных насадок может применяться для получения штроб. Процесс более чистый и оперативный по сравнению с УШМ.

Самые популярные насадки для перфоратора– это бур и лопатка для штробления, а также коронка для формирования проемов. Процесс сопровождается выделением пыли, поэтому обязательно использовать мощный строительный пылесос: обычному инструменту данная нагрузка не под силу.

Изначально формируются выемки под проемы насадкой «штык», потом — лопаткой и коронкой. Последняя представляет собой цилиндр с режущими зубцами и используется с удлинителем. Фиксируется в патроне с помощью хвостовика. Второй вариант – сверление отверстия на глубину 10 мм, затем расширение и углубление с помощью коронки.

Далее в ход идет бур – с его помощью пробиваются отверстия по наметкам. Формируется канавка по обозначенной разметке с помощью лопатки. Важный момент – лопатку ставят вдоль канавки, иначе бетон начнет крошиться и выпадать кусками. Оставшиеся элементы срезают лопаткой с наконечником в форме U, выставив режим «удар со сверлением».

Чтобы инструмент или сверло не вышли со строя, отверстия нужно сверить с малого диаметра (4-6 мм) и лишь затем расширять буром.

Вид насадки подбирается с учетом планируемых работ. Для формирования канавок идеально подходит штрабер — насадка для перфоратора для штробления стен. Но чаще всего ввиду доступности все же берут бур и лопатку. Чтобы максимально продлить рабочий ресурс насадок, следует делать перерывы, охлаждать их водой. Если же работать алмазными коронками, то прослужат они долго даже без мер предосторожности. Единственное – насадки должны быть сопоставимы размеру и виду перфоратора.

Дрель

Помимо сверления, дрель может выполнять множество других работ: перекачивать жидкости, фрезеровать, штробить. Функциональность дрели не может сравниться с профессиональным оборудованием, но для домашних работ походит вполне.

Ударная дрель оптимальна при средних объемах работы. Понадобятся насадки на дрель для штробления стен: два сверла и выбивная лопатка. Диаметр одного сверла должен быть равен ширине канала, второе сверло берется в 2 раза меньше.

Можно использовать большое сверло и делать им отверстия с шагом в 0,5–1 см. Штроба формируется с помощью насадки-лопатки.

Насадки для штробления стен под дрель, перфоратор, болгарку можно приобрести в специализированных строительных магазинах. Если у вас нет необходимых навыков проведения работ либо инструментов для штробления, обращайтесь в ООО «Дестрой»!

Читайте также:

Преимущества алмазного сверления и бурения

Буры по бетону: особенности, сферы применения и тонкости выбора

Расчет количества строительных материалов. Нормы расхода.

Снятие фаски со стен для электропроводки УШМ • CIMFLOK.RU

Обзор инструментов для скалывания стен для электропроводки

Классический инструмент – молоток и зубило. Вариант подходит для долбления коротких канавок в мягком податливом объеме. Использовать этот способ для бетона или кирпича нерационально. Недостатки: большие трудозатраты, долгая работа, конечный результат низкого качества.
Перфоратор со специальной насадкой. Работы ведутся в сплошном объеме, железобетонном и кирпичном. Конечный результат среднего качества: края канавок неровные, сколы, требуется дополнительная обработка. Отсутствие инструмента. издает высокий уровень шума более 100 дБ.
с алмазным диском. Отличный вариант, отличное качество паза. Недостатком этого варианта является несоразмерный качеству выброс пыли. Достоинства: отличный результат, быстрое выполнение работы, производительность, малобюджетный метод. Простой в использовании инструмент.
Штроборез. Считается лучшим вариантом для проводки в стенах. Устройство поставляется в комплекте со сменными дисками, с пылесборником. Недостаток метода: дорогой инструмент.

Технология продольной резки стен для электропроводки

Бетонная проводка выполняется в начале ремонтных работ. Шторы в населенном пункте нежелательны из-за высокой концентрации цементной пыли. Подготовка к работе в жилом помещении предусматривает плотную консервацию оргтехники, мебели, цветов, наличие строительного пылесоса для уборки мусора и пыли. Перед началом работ сверяются с планом прокладки старой проводки, обесточивают ее или обходят эти места. Существует несколько технологий резки бетона:

Разрезание с помощью молотка и зубила. Для простоты процесс разбит на несколько шагов. На первом этапе стамеской по краям линии намечается канавка на ширину одной или двух ее точек. Далее долото кладут поперек борозды и молотком забивают одну его часть в стену. Сначала по разметке снимается верхний слой, а затем углубляется сделанный паз на 25 мм по всей его длине. Эта последовательность действий не так важна, так как допускается углубление сразу во время изготовления паза. Этот метод совершенно не подходит для разрезания бетонных стен под электропроводку, так как материал слишком твердый для ручного проделывания отверстий.

Следующий способ – перфоратором выдолбить стены под электропроводку. Работа начинается с разметки необходимого участка. Насадки, необходимые для выполнения канавок, представляют собой маленькое сверло и лезвие. По всей длине линии скашивания, по которой будет делаться штроба, делаются отверстия глубиной 25 мм. От каждого проделанного отверстия отступает 10-15 мм и делается следующее. Далее через готовые отверстия делается канавка. При его обустройстве шпатель не кладут поперек намеченной линии скашивания, так как это приводит к скалыванию лишних кусков настенного покрытия. С помощью перфоратора делается паз под проводку необходимой ширины и глубины, причем эти показатели получаются очень точными. Единственным недостатком является то, что края паза часто рвутся; у него не очень опрятный вид. С помощью перфоратора чеканка осуществляется максимально быстро и точно.
Шлифовальные стенки для разводки УШМ. Для проведения этих работ вам понадобится диск с алмазным напылением. Он позволяет легко выполнять работы по бетону и кирпичу, в отличие от обычных насадок, которым тяжело справиться с этими видами материалов. Даже если работа будет проводиться на гипсе, алмазный диск сделает паз быстрее и легче. В начале работы намечают необходимые линии скашивания, затем по разметке делают две параллельные линии скашивания, ширина между которыми равна необходимой ширине паза. Между готовыми пропилами выбивается канавка любым удобным инструментом. долото или перфоратор. Паз выбивается на необходимую глубину. Этот способ отличается от двух предыдущих только использованием болгарки, что значительно облегчает процесс изготовления пропилов под паз. Большое количество пыли выбрасывается с угла болгаркой при резке. Рекомендуется использовать промышленный пылесос для сбора пыли или просто для защиты всех предметов в помещении от падающего на них мусора.
Изготовление канавки для проводки с помощью штробореза. Как следует из названия этого инструмента, он предназначен как раз для изготовления штроб и используется профессиональными строителями. Штроборез похож на модифицированный вариант УШМ, имеет разъемы для установки сразу двух алмазных дисков, с возможностью регулировки расстояния между ними. Крышка инструмента также регулируется, что обеспечивает фиксацию глубины, на которую диски будут нарезать канавку. Часто инструмент имеет на корпусе специальный пылесборник, к которому крепится патрубок пылесоса. Резка выполняется быстро и легко, с небольшим количеством пыли. Когда вырезы по краям паза будут готовы, лишний материал между ними выбивается перфоратором или стамеской. Недостаток использования штробореза в том, что цена штробления увеличивается на проводка , если используется это устройство. Он достаточно дорог и используется только для специализированных работ. Для бытовой строжки лучше всего остановить свой выбор на варианте, для которого имеются все необходимые инструменты.

Завершение работы имеет одинаковые действия, вне зависимости от того, по какой технологии выполнялась канавка. Когда паз полностью готов, его очищают от строительной пыли пылесосом или веником. Очищенную от мусора канавку обрабатывают грунтовкой. Укладка кабеля в стену – еще один сложный технологический процесс, к которому нужно подходить с максимальным вниманием. Проложенный кабель фиксируется в канавке и покрывается гипсом, шпаклевкой или гипсом.

Стены

Капитальный ремонт, перепланировка, новое строительство дома или подсобного помещения связаны с вопросом подключения или переноса розеток, выключателей, прокладки нового кабеля, маскировки трубопроводных систем. Все коммуникации до 1/3 толщины пола скрыты в стеновой панели.

Обзор инструментов для рубки стен для электропроводки
Советы профессиональных мастеров по правилам резки стен под электропроводку своими руками
Стена Технология резки для Проводка
Некоторые правила нанесения сколов на бетонную стену
Конструктивные работы в несущей стене
Монтаж проводов в штробу и установка розеток

Некоторые правила штробления бетонной стены

Большинство зданий построены из бетона, поэтому при прокладке электрокоммуникаций в стене чаще всего приходится иметь дело именно с этим материалом. Общий принцип работы с бетоном ничем не отличается от описанных выше технологий. К нему подходят все описанные инструменты, кроме стамески. Однако существуют некоторые общие правила резки бетона.

При выборе технологии продольной резки, выбирая между вариантом выполнения работ УШМ или перфоратором, лучше остановиться на втором варианте. Перфораторы — более мощные машины, предназначенные для работы на твердых поверхностях. Кроме того, при изготовлении отверстий не будет выделяться количество пыли, как при работе болгаркой. Работы в многоэтажных домах рекомендуется проводить в дневное время и только в рабочие дни. Уровень шума от перфоратора настолько высок, что его работу будет отчетливо слышно даже через несколько перекрытий.

Во время работы рекомендуется пользоваться услугами помощника, который будет увлажнять рабочую поверхность при выполнении отверстий. Этот способ широко используется строителями, он позволяет уменьшить количество летающей по помещению пыли. Недостатком этого метода является сложность работы, влажная стена хуже поддается продольной резке.

Для работ по бетону строители не рекомендуют использовать штроборез, так как в этой поверхности он не удалит значительную часть материала и после него придется зачищать остатки перфоратором. Поэтому для облегчения работы по бетону в качестве основного инструмента сразу используют перфоратор.

Конструкционные работы в несущей

стене

Возможность проведения работ по штроблению несущей стены является спорным вопросом. Запрещается законом и всеми архитектурными нормами проводить в несущей перегородке любые работы, ослабляющие ее несущую способность. Стробинг относится к такому виду работ. При снятии верхнего слоя арматура оголяется, становится подверженной различным воздействиям и образованию коррозии. Если начинается коррозия арматуры, ослабляется вся конструкция дома.

Для проведения таких работ в несущей стене необходимо получить на это специальное разрешение. Если речь идет о панельном доме, то, скорее всего, в разрешении на работу будет отказано. В кирпичных домах такие работы чаще всего разрешены. После получения документов все работы проводятся очень аккуратно, чтобы свести повреждение стены к минимальному уровню. Для определения расположения элементов арматуры в стене используется стандартный металлодетектор. Он более подробно рассказывает о том, как направляются стены на проводка , видео в конце статьи.

Советы профессиональных мастеров о правилах разделки стен под электропроводку своими руками

Несущие стеновые конструкции, плиты перекрытия, горизонтальные стыки – непригодные объекты для электромонтажа.
При составлении чертежа прокладки электропроводки учитывают важное условие. провода расположены строго горизонтально или вертикально. Пробивной паз намечают на поверхности уровнем или отвесом.
Горизонтальную прокладку проводов выполняют, выдерживая расстояние 15 см от плиты перекрытия.
В конструкциях от 8 см провод укладывается по кратчайшему пути.
Не прокладывайте проводку в углах, вблизи оконных и дверных проемов. Рекомендуемое расстояние от таких мест до ворот – не менее 100 мм.
Для прокладки электропроводки в старых стенах проверьте места возможного прохождения токоведущего кабеля. Для контроля используйте отвертку-индикатор или искатель.

Рубка стен молотком и зубилом

Как было сказано выше, пытаться прорубить паз для электропроводки в бетонной стене этими инструментами не стоит. такая работа будет очень долгой и утомительной. Но с ними вполне можно справиться и кирпичной стеной. Эта процедура выполняется в следующем порядке:

Используйте долото, чтобы углубить верхний и нижний края маркировки.
Положив стамеску поперек будущего паза и ударив по нему молотком, выбейте верхний слой сердцевины паза.
Снимая слои один за другим, углубить борозду на 2-2,5 см, проходя стамеской и молотком по всей ее длине.

Когда канавка готова, из нее необходимо удалить пыль и обработать грунтовкой. Когда он высохнет, уложите внутрь кабель, затем зашпаклевайте борозду (можно также заделать гипсом или гипсом).

Инструмент для штробления стен

Существует несколько основных способов создания штроб и соответствующий инструмент для этого. Все эти инструменты доступны для использования, поэтому сделать штробу в стене своими руками не составит труда. Рассмотрим самые распространенные способы штробления стен от самых примитивных до самых технологичных.

Как сделать стробоскоп с помощью перфоратора?

Перфоратором можно как продолбить бетонную стену, так и сделать электропаз в кирпичной. Для этой работы предназначены специальные насадки, одна из которых называется широким шнеком, а другая — шпателем. Порядок проведения этой процедуры следующий:

Перфоратором с широким сверлом просверлите отверстия глубиной 2-2,5 см по нанесенным разметкам. Расстояние между соседними отверстиями должно быть 1-1,5 см.
Сменить насадку на перфораторе, установив вместо сверла шпатель.
Сделайте борозды через все канавки. Провод влезет в него.

Подробнее о вырубке перфоратором на

Преимуществом этого метода является скорость работы. Недостаток в том, что пробойник не позволяет сделать ровный паз, а сделанный паз будет иметь рваные края.

Методы продольной резки

Существует четыре основных метода обработки канавок. Основное их различие заключается в использовании инструмента и полученных в результате технологий применения.

Топ-5 лучших угловых шлифовальных машин 2019

Молоток и долото. Недостатком этого метода является неудобство работы «устаревшими» инструментами. Даже при хорошей сноровке едет долго и по кривым трассам. Огромный плюс – стоимость. однозначно дешево.
Ударная дрель (перфоратор). Минус. строб с неровными краями. Плюсы скорость процесса и относительная чистота при работе.
Угловая шлифовальная машина . Минусы большое количество пыли, которую сложно собрать даже строительным пылесосом. Плюс. ровные канавки за короткий промежуток времени.
Штроборез. Минусом является высокая стоимость инструмента. Это слишком дорого для одноразового использования. Плюсы быстрый, не такой шумный, ровные края стробоскопа, пыли нет.

Штробление стен для проводки: варианты, чем лучше

Для каждого отдельного случая инструменты, направления паза и другие особенности могут отличаться. В первую очередь на выбор влияет тип строения и стен, которые расположены в желаемом помещении. Кроме того, размеры канавки также имеют дополнительное влияние.

Сверло

Сверло также может пригодиться в решении рассматриваемой проблемы. Вам нужно будет использовать электрическую дрель, снабжая ее попеременно дрелью, коротким сверлом и специальным лезвием.

В первую очередь с помощью дрели или сверла необходимо просверлить отверстия глубиной не менее 25 мм и на расстоянии 10-15 мм друг от друга. Следующим этапом с помощью лопатки в виде шпателя осуществляется обустройство желоба.

Один комментарий

С дрелью, пол под углом. будет не хуже стенореза.
а стамеской только мудак будет делать, там больше пыли и криво.

Особенности выполнения работ в зависимости от материала стен

Особенностью продольной резки бетона является то, что бетон обладает высокой прочностью.

Часто возникает вопрос: можно ли проводить штробление несущих стен в панельном доме? Можно, но тут есть свои особенности.

При выполнении пазов в несущем стена особое внимание следует уделить фурнитуре, которая находится в стене. Необходимо избегать его повреждения, так как это может привести к коррозии металла и возможному ослаблению несущих конструкций. Для того, чтобы не повредить фурнитуру, нужно использовать металлоискатель.

Кроме того, при штроблении несущих стен панельных домов категорически запрещается делать горизонтальную продольную резку, так как несущая панель постоянно находится в напряженном состоянии и любое уменьшение ее сечения может привести к обрушению панели пола и даже всего дома.

Если все же необходимости штробления не избежать, то штробы на несущих стенах следует размещать только в вертикальном направлении, что соответствует направлению ребер жесткости панельных конструкций.

При штроблении несущих стен панельных домов следует делать как можно меньше складок углубления, а длина швеллера не должна превышать 3 метров.

Определенные особенности существуют и при штроблении стен из силикатного кирпича. Силикатный кирпич уступает по прочности бетону, поэтому в нем легче делать пазы.

К особенностям штробления стен из силикатного кирпича относится то, что при штроблении следует учитывать его природные свойства, такие как повышенное влагопоглощение и восприимчивость к агрессивным средам.

Влага при попадании на кирпич ухудшает его теплоизоляционные свойства, а присутствующие в грунте агрессивные среды могут привести к реакции с известковой основой кирпича и ее разрушению, в результате чего все здание можно уничтожить.

В связи с этим при штроблении стен из силикатного кирпича особое внимание следует уделить тому, чтобы штробы не соприкасались с источником влаги и открытым грунтом.

Инструменты для рубки стен

Для изготовления каналов в стенах для скрытых коммуникаций можно использовать несколько инструментов, незаменимых во всех случаях:

болгарка

Угловая шлифовальная машина . Этим инструментом можно вырезать глубокую канавку, но эта работа, в отличие от использования канавочной фрезы, займет больше времени. Здесь вместо двойного одинарного пропила придется выполнять два одинарных пропила. Кроме того, работа болгарки – довольно пыльный процесс.

Перфоратор. Позволяет делать канавки в любых материалах стены . кирпичная кладка, штукатурка, пенобетон и др. Работа перфоратора не вызывает много пыли. Чаще всего этот инструмент используется совместно с угловой шлифовальной машиной и штроборезом для удаления лишнего материала между пазами и формирования канала паза.

Если вам необходимо сделать полости в небольшом количестве и в мягких материалах, таких как гипс или гипс, в качестве инструмента для скалывания стен можно использовать обычное зубило и молоток, которые наверняка есть у любого хозяина.

Особенности процесса штробления стен

В принципе невозможно выполнить эту работу неправильно, если только пазы не слишком велики. Тогда для их последующей заделки потребуется большее количество раствора и времени. Тем не менее, есть правила, позволяющие сделать процесс погони простым, а главное безопасным.

Первое, на что нужно обратить внимание, это меры безопасности при работе с режущим инструментом. Помимо большого количества пыли, возникающей при вырезании канавок в стене, из-под абразивных кругов могут вылетать крупные осколки, что может стать причиной травм. Поэтому работать следует в защитных очках, перчатках, комбинезоне, а органы дыхания защищать марлевой повязкой или респиратором.

Также стоит учитывать наличие существующих скрытых коммуникаций в полу и стенах. Повреждение их в процессе погони может вызвать непредсказуемые последствия в виде затопления или поражения электрическим током. Перед началом работ помещение должно быть обесточено, а подача воды в нем должна быть временно отключена.

Прежде чем приступить к разметке стен под штробление, необходимо ознакомиться с требованиями строительных норм и правил, основными из которых являются:

Расстояние горизонтальных пазов от плит перекрытия не должно превышать 150 мм. Расположение вертикальных канавок допускается на расстоянии не менее 100 мм от дверных, оконных проемов и углов помещения, а также на расстоянии не менее 400 мм от труб газоснабжения.

Трасса стробоскопа от распределительной коробки до выключателя или розетки должна иметь минимальное количество витков.

Горизонтальная прорезка межпанельных швов и несущих конструкций не допускается.

Эти правила учитываются при планировании работы. На схеме стены фаски должны быть отображены план разводки кабелей, места установки электроарматуры, сечение проводов и диаметры водопроводных труб. Последние два параметра влияют на размеры поперечного сечения канала.

Резка бетонных стен

При резке бетонных стен рекомендуется сразу использовать перфоратор в качестве основного инструмента. Это связано с тем, что штроборез, например, не в состоянии удалить большую часть твердого материала между проделанными прорезями, и остатки его придется зачищать перфоратором. То же самое относится и к использованию для этой цели «Угловой шлифовальной машины ».

Перфоратор — это мощная машина, разработанная и изготовленная для работы на твердых поверхностях. Процесс сопровождается высоким уровнем шума, который может распространяться через перекрытия на несколько этажей здания. Поэтому в многоэтажных домах данную процедуру рекомендуется производить только в дневное время, исключая из рабочего графика выходные. В противном случае жалобы от соседей во все инстанции будут обеспечены.

Для выполнения паза перфоратор должен быть оснащен двумя сменными приспособлениями. лопата и дрель с победной напайкой. После разметки будущих каналов по всей их длине сверлом делаются отверстия необходимой глубины с шагом 10-15 см. Регулятор перфоратора переключается в режим «сверление с ударом».

Когда отверстия готовы, необходимо сверло, зажатое в резцедержателе, заменить на полотно. В процессе дальнейших работ бетонные перемычки между отверстиями удаляются, а на линии скашивания разметки формируется канавка с заданной при сверлении глубиной. Переключатель удара в это время должен быть установлен в положение «удар».

Края паза, сделанные лезвием пробойника, не будут отличаться точностью. Но этим придется пожертвовать, либо инструмент придется использовать в связке с «углошлифовальной машиной », оснащенной кругом с алмазным напылением, хотя пыли при такой продольной резке бетонной стены будет гораздо больше.

Основные виды штробления стен

Существует два вида инженерных коммуникаций, которые скрываются с помощью штробления стен, прокладки в швеллерах. Это электропроводка и трубы отопления или водоснабжения. Штробы для них отличаются размерами и технологией изготовления.

Резка кирпичных стен

Рекомендуется выполнять на начальном этапе ремонта помещения, то есть перед отделкой потолка, стен и пола. Причиной этого является появление в процессе работы большого количества красной или едкой белой пыли, возникающей при резке «болгаркой » глиняного или силикатного кирпича.

Стены, построенные из этих материалов, очень восприимчивы к воздействию современных режущих электроинструментов. Чтобы в помещении не было много шума и пыли, вместо «угол болгарка », лучше использовать штроборез, соединенный с промышленным пылесосом.

Прокладка каналов в стене с помощью этого приспособления происходит эффективно и очень быстро, полностью исключаются различные сколы краев паза и появление трещин в конструкции, как это иногда бывает при использовании перфоратора.

Для того, чтобы выполнить штробление кирпичной стены по имеющейся разметке, сначала необходимо определить и выставить нужное расстояние между двумя режущими дисками швеллера. Затем требуется установить необходимую глубину нарезки каналов, которая фиксируется регулировкой корпуса инструмента. После этого нужно закрепить трубу промышленного пылесоса на специальной ветке чеканной фрезы, установить режущее устройство на линии скашивания разметки и приступить к работе.

Когда прорези готовы, лишний материал между ними можно легко удалить с помощью долота и молотка. При достаточной толщине стенки для ускорения этого процесса часто используют перфоратор. Работа его лезвия в борозде легко ломает податливый кирпич.

Технология штробления стен своими руками

В стенах делаются котлованы для скрытых коммуникаций, которые можно возводить из любого подходящего строительного материала. Это может быть гипсокартон, дерево, кирпич, камень и даже железобетон. Работа с деревянной или гипсокартонной поверхностью не вызывает особых затруднений. Полости в них можно сделать любым ручным режущим инструментом. Для создания каналов для коммуникаций в бетоне или кирпиче потребуется специальное оборудование и определенные навыки работы с ним, а штробление несущих стен полностью допускается только по решению органов технического надзора.

Стенки разрезные для электропроводки

Главное при прокладке кабелей в подготовленных бороздах – предварительное составление схемы будущих коммуникаций с перспективой ее длительного хранения, например, среди документов на квартиру или дом. На схеме должно быть четко указано расположение каналов, а также их привязка к потолку, полу или углу стены с указанием точных размеров.

План разрезки стен для электропроводки необходимо составить на бумаге, а затем перенести на стены. Для этого рекомендуется использовать линейку и карандаш. Все каналы должны быть перпендикулярны или параллельны полу.

Параллельные канавки обычно делают у его поверхности или под потолком. Такое расположение позволяет проводить штробление с максимальной безопасностью, не опасаясь наткнуться на старую проводку . Перпендикулярные борозды направлены к местам расположения потребителей энергии: розеток, выключателей или другого электрооборудования.

Ширина и глубина паза для проводки зависит от толщины кабельного ответвления, но в среднем не превышает 25 мм. После установки электропроводки на место каналы заделываются заподлицо со стеной раствором или гипсовой смесью.

Aesculap ELAN 4. Хирургические любимцы за точность, производительность и удовольствие. Лауреат премии if DESIGN AWARD в категории Медицина / Здравоохранение

Aesculap ELAN 4. Хирургические любимцы за точность, производительность и удовольствие. Победитель премии if DESIGN AWARD в категории Медицина / Здравоохранение – PDF Скачать Бесплатно

Каталог инструментов Midas Rex Legend

413 NOVA SYSTEM PAN AMERICAN TOOL CORPORATION 5990 NW PHONE (954) БЕСПЛАТНЫЙ ФАКС

МЗ 3М и 4М. Мойки высокого давления с горячими преимуществами

ЛИДЕР В ТЕХНОЛОГИИ РЕЗКИ

Руководство по технике. Набор для удаления винтов. Инструменты для удаления винтов Synthes.

Право. Светодиодные трубки. каждый раз. Светодиодные лампы

Модуль 24: Применение пневматики и гидравлики

FORTE RECH TRUCKS TERGO UNS/UHS

Ветеринарная ортопедия Aesculap. Блокирующий гвоздь Targon VET

механические инструменты… для прецизионной хирургии малых костей

Оглавление. Общая информация… Консоль управления питанием. Характеристики… Инструкции по эксплуатации… Регуляторы полива…

МИН Уст. Инструменты для малоинвазивной нейрохирургии. Эскулап Нейрохирургия

Малый аккумуляторный привод. Для ортопедических травм.

Мы уделяем особое внимание обеспечению безопасности.

Сервисные системы Aesculap. Расходные материалы instacount, стерильные контейнеры и уход за инструментами

Управление приборами Aesculap Service Systems

Набор транссфеноидальных инструментов Aesculap Neurosurgery Krisht

Приводные инструменты. Каталог продукции

РУЧНЫЕ ИНСТРУМЕНТЫ. Монополярные ручные инструменты HiQ+ Иглодержатели Аспирация и ирригация Монополярные ВЧ-электроды. СЕРИЯ HiQ+

Сантехника. Удобные, компактные и продуманные решения для ваших потребностей в гаечном ключе и ручном инструменте

ТЕЛЕСКОП Моторизованный осветительный подвес

ЗУБЧАТЫЙ СТАНОК ТИПА ZFWZ 8000×40

Очистка канализации. Ручной очиститель канализации. Описание продукта. Информация для заказа. Описание продукта. Информация для заказа

ВОЗДУШНЫЕ КОМПРЕССОРЫ поставляются с пистолетом для накачки и манометром для накачки шин, а также дополнительными аксессуарами для использования в домашних условиях.

– 2 – ВАЖНЫЕ НАПОМИНАНИЯ О БЕЗОПАСНОСТИ

Примечания по установке стабилизатора STEADYfast Седельно-сцепное устройство и туристические прицепы 23.11.13

Станок для колонкового бурения по металлу Alfra Rotabest 100. Руководство по эксплуатации

Медицинские лупы EyeMag от ZEISS Увидеть — значит поверить НОВИНКА! Светодиодная подсветка

Решения Hyster для обращения с шинами. Полная линейка шиномонтажных манипуляторов с вилочным захватом

Роботизированная сварочная горелка

ИНСТИТУТ РЕЖУЩЕГО ИНСТРУМЕНТА СОЕДИНЕННЫХ ШТАТОВ Группы продуктов для деятельности по стандартизации ПРОДУКЦИЯ РЕЖУЩЕГО ИНСТРУМЕНТА

Ортопедические инструменты для стопы. Специальные инструменты для реконструктивной хирургии стопы.

Инструкция по эксплуатации. Система фильтрации Биофлоу Супер.

НАКОНЕЧНИК ДЛЯ УЛЬТРАЗВУКА VARIO

Висцеральная хирургия с использованием ультразвуковой технологии Söring: быстро и с минимальным кровотечением.

Сборка двигателя. Водостойкий корпус Водостойкий корпус из нержавеющей стали легко мыть.

Изготовление дождевой бочки в домашних условиях

Центральный пылесос Flexit

Вакуумная машинка для стрижки волос. Розыгрыш 10 000 призов. Зарегистрируйтесь онлайн для HC6550. Дополнительный год гарантии БЕСПЛАТНАЯ галерея наград

РЕЗЕРВНЫЙ СПИСОК НОРМФИНИШ DP14

Центральный пылесос Flexit

Система стеклоочистителя

Эскулап. Система клипсирования аневризмы YASARGIL. Из опытных рук для опытных рук! Эскулап Нейрохирургия

Оригинальное руководство по сборке

Эксетер. Хирургическая техника. Цемент в цементе ствола V40. Ортопедия

Tidesmarine Smart Seal Temperature Alarm System Generation II Инструкции по установке Трос правого борта

Как пользоваться балансиром

CHICAGO PNEUMATIC SPRING Gyldig til Alle priser i NOK, nto. экс. мва. Обслуживание. Люди. Страсть. Производительность.

Мощность сверления электроэрозионного станка. старт

ВАЖНАЯ ИНФОРМАЦИЯ – ПОЖАЛУЙСТА, ПРОЧИТАЙТЕ. Оглавление. Введение. Общая информация

301.7Д. Мини-гидравлический экскаватор

Линия питания батареи. Аккумуляторный электроинструмент для ортопедии и травматологии.

MICROMAT-F / MINIMAT-F СИСТЕМА ЗАВВЕРТКИ

ТРУБЧАТОЕ Отверстие и прорезь кожуха

Промышленное режущее оборудование. включает новую бетонодробилку

КАК УДАЛИТЬ НЕХРУШАЮЩИЙСЯ АСБЕСТ (AC) ВОДЯНАЯ ТРУБА

Соединять. Инструменты для подготовки и резки кабеля

несчастные случаи, возникающие из-за несоблюдения приведенной здесь информации по технике безопасности.

Станок для колонкового бурения по металлу ALFRA Rotabest Piccolo 32/50 Weldon. Руководство по эксплуатации

Owen Equipment and Keg Technologies. Добро пожаловать в Nozzle Technology

Инструкция по эксплуатации. SCORP 220 Plus SCORP 360. Труборез. Код Машинный номер:

ИНДИВИДУАЛЬНОЕ УЛУЧШЕНИЕ bizhub

НЕ ИСПОЛЬЗУЙТЕ LANCELOT ИЛИ SQUIRE БЕЗ ПРЕДВАРИТЕЛЬНОЙ РЕГУЛИРОВКИ ЗАЩИТНОГО ЩИТА. (см. ниже)

Микрокератом «три в одном» для традиционной LASIK, EPI-LASIK, передней и задней послойной кератопластики

Dentaport ZX Надежная апекс-локация Идеальное эндодонтическое отверждение с мощной параллельной точностью

3000, 4000, 4100, 7500, 7700

2013 Джеттерс. Тел.: Факс: действует с 1 января 2013 г.

Проблесковый маячок двигателя, 110 В Проблесковый маячок, 220 В Запасная лампа Измеритель компрессии Индикатор часового типа

СПЕЦИАЛЬНОЕ ПРЕДЛОЖЕНИЕ. Автосервис. весенние люди. Страсть. Производительность. Инструменты. Действительно до

СТРИЖКА ДЛЯ ВОЛОС. Модель № HC5150 HC

Купить запчасти Karcher онлайн: Нужна техническая помощь? Звонить: Запросы:

Каталог продукции, системы очистки труб и канализации

Визаж. Цифровой. Цифровой дивертер. Инструкция по установке. Инструкции по установке дивертора Visage Digital Страница 1

Гидравлические гайки FAG. Техническая информация о продукте

Инструкция по эксплуатации солнечной заправочной станции SunMaxx

Это просто работает! Безопасный мониторинг процесса.

Вакуумная сушильная печь для негорючих растворителей

Серии МТ-30 и МТ-90. Advanced Academic Microscopes/ Advanced Academic поляризационный микроскоп РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

5-осный низкорамный полуприцеп с автоматическим рулевым управлением, модель ST L3. (длина низкорамной платформы около 14 000 мм) Техническая спецификация №.

Универсальный беспроводной контроллер эффектов РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ SA115

Гидравлические двигатели золотникового клапана Char-Lynn. Информация о ремонте. Геролер Моторс серии W

ATTIX 30, 40 и 50 ПОЧЕМУ СОГЛАШАЮТСЯ НА КОМПРОМИСС. Простота в обращении и обслуживании

ИНСТРУКЦИЯ ПО УСТАНОВКЕ

Стандартный внутренний шестигранник

Полные системы и детали Автоматическая масленка и банк консистентной смазки

И ДИЗАЙН ОТ КОНЦЕПЦИИ. Почему мы разработали Xenon? Опытная команда. Кристофер Шмидт

Выбор между электромеханическими и гидравлическими линейными приводами при проектировании промышленных систем

РУЛЕВОЙ РУЛЬ/ПЕРЕДНЕЕ КОЛЕСО/ПЕРЕДНИЙ АМОРТИЗАТОР

ЗАПЧАСТИ ДЛЯ СУПЕРЯХТ. Насадки и переносные мониторы. / [email protected] /

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ ГИДРАВЛИЧЕСКИХ РЕЗЧИКОВ S-240 С СПИСКОМ ЗАПЧАСТЕЙ

ИНТЕГО. ПРОИЗВОДИТЕЛЬНОСТЬ, НА КОТОРУЮ МОЖНО ПОЛОЖИТЬСЯ.

16 апреля Регулируемая поперечная балка F Dodge с кронштейном для перемещения 1

душевное спокойствие теперь входит в пакет.

Абсолютно легкий, абсолютно гибкий, полностью титановый.

Руководство по установке рельсов AZEK

Французская измерительная шкала

РАСХОДОМЕРЫ ДЛЯ КИСЛОРОДНОЙ ТЕРАПИИ DEBSON TM2 С ПРЕДВАРИТЕЛЬНО НАСТРАИВАЕМЫМИ РАСХОДАМИ БОЛЕЕ БЕЗОПАСНЫЙ ПОТОК ГАЗА МЕЖДУ ДВУМЯ ПОЛОЖЕНИЯМИ. Английская версия 11/2 010

Концентрация на главном: новые базовые панели SIMATIC HMI. Ответы для промышленности.

Aesculap ELAN 4 Любимцы хирурга для точности, производительности и удовольствия. Лауреат премии if DESIGN AWARD 2016 в категории Медицина / Здравоохранение

Aesculap ELAN 4 Любимцы хирургов за точность и производительность Разработано в Германии. Как хирург, я должен делать свою работу как можно лучше, чтобы поддерживать здоровье и качество жизни моих пациентов и спасать жизни. Мы, хирурги, перфекционисты и находимся под постоянным давлением. Именно поэтому для нас чрезвычайно важна точность. Как в личной жизни, так и на работе я придаю большое значение высокопроизводительным, высокоточным, надежным продуктам, которые отвечают этим требованиям и помогают мне в достижении моих целей. ЧАСТНОЕ Почему я должен идти на компромиссы в операционной? 2

В РАБОТЕ ТОЧНОСТЬ ПРОИЗВОДИТЕЛЬНОСТЬ УДОВОЛЬСТВИЕ 3

Aesculap ELAN 4 Любимцы хирургов за точность. Часы, которые я ношу, — шедевр точности, а каждая шестеренка — замечательное произведение искусства. Я ношу его на запястье весь день, и он стал почти частью меня. Я почти не чувствую его, но я знаю, что он там и работает отлично. Именно так я отношусь к ELAN 4. Он идеально лежит в моей руке и настолько хорошо сбалансирован, что стал как вытянутая рука, естественной частью моей руки. ELAN 4 точен, его удобно держать, он работает плавно и тихо. Как они этого добились? 4

ЭРГОНОМИКА Система с угловым редуктором ELAN 4 без углового редуктора ИННОВАЦИОННАЯ НЕМЕЦКАЯ ИНЖИНИРИНГИЯ: Новое расположение двигателя перед углом, что означает отсутствие необходимости в угловом редукторе или моторной муфте. РЕЗУЛЬТАТ: нет необходимости в соединениях наконечники становятся короче и легче угол не нагревается удобно сидит в руке можно держать надежнее и удобнее ПРЕИМУЩЕСТВА: высокоточный, удобный и безопасный захват 5

Aesculap ELAN 4 Surgeon s Darlings for Performance. Моя машина должна быть надежной и иметь достаточную для меня мощность, это само собой разумеется. Помимо быстрого ускорения, когда это необходимо, он должен плавно двигаться в дальних поездках и быстро и безопасно доставлять меня к месту назначения. Я ожидаю точно того же от моей двигательной системы. ELAN 4 устанавливает новые стандарты общей производительности. Никогда прежде я не держал в руках систему, которая работает так тихо, но при этом так мощна. Как это стало возможным? 6

ВЫСОКОСКОРОСТНАЯ функция включения/выключения Победитель конкурса if DESIGN AWARD 2016 Категория Медицина / Здравоохранение ИННОВАЦИОННАЯ НЕМЕЦКАЯ ТЕХНИКА: встроенная функция включения/выключения двигателей, встроенная в кабель или шланг к муфте двигателя РЕЗУЛЬТАТ: Скорость вращения передается напрямую, обеспечивает очень плавный ход без потери мощности высокая надежность компактная конструкция без дополнительного переключателя ПРЕИМУЩЕСТВА: быстрая, мощная и надежная работа 7

Aesculap ELAN 4 Любимые хирурги для удовольствия. В нашем высокотехнологичном мире простота стала роскошью, вещи должны быть простыми в использовании. Гораздо веселее, когда все работает интуитивно, без необходимости ломать голову или догадываться. Как и мой смартфон. Он интуитивно понятен в использовании, и все мои важные приложения четко расположены на главном экране. То же самое и с ELAN 4. Я могу выбрать тип привода, к которому привык. Системы просты, а работа не требует пояснений. Муфты работают по принципу «подключи и работай», а боры подходят для любой длины наконечника. Вот так выглядит работа без стресса. Это вызывает у меня улыбку, и держу пари, что я не единственный! 8

ДВЕ СИСТЕМЫ электрическая система пневматическая система ИННОВАЦИОННАЯ НЕМЕЦКАЯ ИНЖИНИРИНГИЯ: все соединения совместимы по принципу plug and play стандартные длины боров и четкая маркировка боров все рабочие элементы отмечены золотым правильный двигатель не требует пояснений все типы и размеры боров доступны для всех длин наконечников ПРЕИМУЩЕСТВА: ПРЕИМУЩЕСТВА: С системой приятно работать, потому что она настраивается четко и просто. Меньшее количество компонентов и универсальная длина борфрезы позволяют сэкономить. 9

Aesculap ELAN 4 Любимец хирурга за точность и производительность Разработано в Германии. ELAN 4 electro ½ ½ ½ ½ ½ ½ GA822 GA849 GA861 GA862 GA863 GA864 ELAN 4 электроперфоратор с муфтой Хадсона ELAN 4 электрокраниотом и многофункциональный наконечник (2 кольца) ELAN 4 электронаконечник стандартный (1 кольцо) L4 ELAN 4 электронаконечник стандарт (1 кольцо) L7 Стандартный электронаконечник ELAN 4 (1 кольцо) L10 Стандартный электронаконечник ELAN 4 (1 кольцо) L13 10

Производительность ELAN 4 впечатляет, особенно его тихая работа и с точностью, а превосходный эргономичный дизайн означает, что он удобно лежит в руке. Работать с ELAN 4 одно удовольствие. GA800 ELAN 4 электроблок управления ½ ½ ½ GA836 GA837 GA824 GA808 GA806 ELAN 4 электромикросагиттальная пила ELAN 4 электромикро-сабельная пила ELAN 4 электро низкоскоростной двигатель с муфтой Intra ELAN 4 электро педаль ELAN 4 кабель электродвигателя 11

Aesculap ELAN 4 Любимец хирурга за точность и производительность Разработано в Германии. ELAN 4 air ½ ½ ½ ½ ½ ½ GA722 GA749 GA761 GA762 GA763 GA764 ELAN 4 пневматический перфоратор с муфтой Хадсона ELAN 4 пневматический кранитотом и многофункциональный наконечник (2 кольца) ELAN 4 пневматический наконечник стандартный (1 кольцо) L4 ELAN 4 пневматический наконечник стандартный (1-кольцевой) L7 ELAN 4 пневматический наконечник стандартный (1-кольцевой) L10 ELAN 4 пневматический наконечник стандартный (1-кольцевой) L13 12

Четкая и простая настройка системы доставляет удовольствие в работе. Каждый наконечник всегда содержит правильный двигатель, что снижает риск ошибок. GA702R 3 м GA703R 5 м ELAN 4 пневматический настенный шланг ½ ½ ½ GA736 GA737 GA724 GA708 GA705R ELAN 4 пневматическая микросагиттальная пила ELAN 4 пневматическая микросабельная пила ELAN 4 пневматический тихоходный двигатель с муфтой Intra ELAN 4 пневматический ножной переключатель ELAN 4 шланг пневматического двигателя 3 м 13

Aesculap ELAN 4 Любимец хирурга за точность и производительность Разработано в Германии. ПРИНАДЛЕЖНОСТИ ½ ½ ½ ½ ½ GB941R GB942R GB943R GB945R GB947R ELAN 4 электро/пневматический фиксированный дюрагард, педиатрический ELAN 4 электро/пневматический фиксированный дюрагард, стандартный ELAN 4 электро/пневматический фиксированный дюрагард, длинный ELAN 4 электро/пневматический удерживающий рукав для краниотома и многофункционального наконечника ELAN 4 электро/пневматический поворотный дюрагард, стандарт 14

Обтекаемый хирургический набор и универсальная длина бора сокращают складские запасы и означают, что существует потенциал для экономии. GA395SU ELAN 4 комплект одноразовых электрошлангов для ирригационного насоса 10 Одноразовые распылительные насадки для ELAN 4 электро/воздух GA258SU Одноразовые распылительные насадки для пил GA259SU Одноразовые распылительные насадки для кранитомных насадок GA261SU Одноразовые распылительные насадки для однокольцевого наконечника L4 GA262SU Одноразовые распылительные насадки для 1- кольцевой наконечник L7 GA263SU Одноразовая насадка-распылитель для наконечника с 1 кольцом L10 GA264SU Одноразовая насадка-распылитель для наконечника с 1 кольцом L13 15

Aesculap ELAN 4 Любимцы хирургов за точность и эффективность Разработано в Германии. ПЕРЕРАБОТКА Пример конфигурации ELAN 4 air ELAN 4 electro Держатель ECCOS GB076R Держатель ECCOS для перфоратора GA822 GB077R Держатель ECCOS для низкоскоростного двигателя Intra GA824 GB082R Держатель ECCOS для 1 наконечника GB083R Держатель ECCOS для 3 наконечников GB085R Держатель ECCOS для краниотома GA849GB086R Держатель ECCOS для микросагиттальной пилы GA836 GB087R Держатель ECCOS для сабельных пил GA832 и GA837 GB073R Держатель ECCOS для кабеля двигателя GB718R Держатель ECCOS для 12 боров GB719R Держатель ECCOS для 3 насадок краниотома ELAN 4 air Держатель ECCOS GB053R Держатель ECCOS для шланга двигателя GB056R Держатель ECCOS для привода перфоратора GA722 GB057R Держатель ECCOS для низкоскоростного двигателя Intra GA724 GB062R Держатель ECCOS для 1 наконечника GB063R Держатель ECCOS для 3 наконечников GB065R Держатель ECCOS для краниотома GA749GB066R Держатель ECCOS для микросагиттальной пилы GA736 GB067R Держатель ECCOS для микросабельных пил GA732 и GA737 GB718R Держатель ECCOS для 12 боров GB719R Держатель ECCOS для 3 насадок краниотома GB720R Универсальный держатель ECCOS для пильных полотен сертифицированный центральный отдел стерильных материалов, мы приветствуем процесс стерилизации Aesculap и специальные знания в области стерильной обработки. ELAN 4 отвечает все более строгим требованиям и устанавливает новые стандарты стерильной обработки моторных систем. Очищающее устройство обеспечивает надежную внутреннюю очистку обрабатываемой детали. Устройство электропромывки ELAN 4 + аксессуары GB692R Устройство для электропромывки ELAN 4 GB698R Адаптер для электропромывки ELAN 4 GB600860 Адаптер для электрораспыления ELAN 4 GB600 Масляный распылитель STERILIT Power Systems ELAN 4 для воздушной промывки + аксессуары GB691R Устройство для промывки воздухом ELAN 4 GB697R Адаптер для промывки воздухом ELAN 4 GB600850 Адаптер для распыления воздуха ELAN 4 GB600 Масляный спрей STERILIT Power Systems 17

Aesculap ELAN 4 Любимец хирурга за точность и эффективность Разработано в Германии. ДИСКИ Пилы Сагиттальная пила для GA736 и GA836 5 1 1 1 1 1 1 1 1 1 1 1 1 1 1 GP491R GP492R GP493R GP494R GP495R GP496R GP497R Пильный диск S сагиттальный 10/13/0,3 мм Пильный диск S сагиттальный 15/5/0,3 мм Пильный диск S сагиттальный 20/5/0,3 мм Пильный диск S сагиттальный 20/10/0,3 мм Пильный диск S сагиттальный 20/15/0,3 мм Пильный диск S сагиттальный 25/5/0,3 мм Пильный диск S сагиттальный 25/12/0,3 мм 18

Инновационная фабрика Aesculap AG, специально построенная для производства моторных и стерильных контейнерных систем. Пильные полотна Сабельная пила для GA737 и GA837 5 1 1 1 1 1 1 1 1 /0,3 мм 19

Aesculap ELAN 4 Любимец хирурга за точность и производительность Разработано в Германии. Боры Боры для однокольцевых наконечников Боры Розена 0,6 мм 0,8 мм 1,0 мм 1,0 мм 1,4 мм 1,4 мм 1,8 мм 1,8 мм 2,3 мм 2,3 мм Арт. 2.7 mm 3.0 mm 3.5 mm 4.0 mm 4.5 mm 5.0 mm 6.0 mm Art No. GP122R GP123R* GP124R GP125R GP126R GP127R GP128R GP129R Rosen burrs, soft cut 3.0 mm 4.0 mm 5.0 mm 6.0 mm Art No. GP133R GP134R GP135R GP136R Twin-Cut burrs 4,0 мм 5,0 мм 6,0 мм 7,0 мм Арт. № GP184R GP185R GP186R GP187R 20 * Борфрезы с большим вылетом

Фрезы для наконечников с 1 кольцом Алмазные боры 0,6 мм 0,8 мм 1,0 мм 1,0 мм 1,4 мм 1,4 мм 1,8 мм 1,8 мм 2,3 мм 2,3 мм Арт. мм 2,7 мм 3,0 мм 3,5 мм 4,0 мм 4,5 мм 5,0 мм 6,0 мм Арт. GP161R GP162R* GP163R GP164R* GP165R GP166R* GP168R GP169R GP170R Алмазные борфрезы, сверхгрубые 3,0 мм 4,0 мм 5,0 мм 6,0 мм 7,0 мм Арт.0017

Aesculap ELAN 4 Любимец хирурга за точность и производительность Разработано в Германии. боры для наконечников с 1 кольцом Нейро-катер, тип US 1,5 мм 2,0 мм 2,5 мм 3,0 мм 3,0 мм Нейро-катер, тип Aesculap 2,0 мм 2,5 мм 3,0 мм Арт. № GP201R* GP202R* GP203R* GP204R GP205R* Арт. GP208R GP209R GP210R Neuro cutter, diamond coarse 1.5 mm 1.5 mm 2.0 mm 2.0 mm 2.5 mm 2.5 mm 3.0 mm 3.0 mm 4.0 mm 4.0 mm Art No. GP211R GP212R* GP213R GP214R* GP215R GP216R* GP217R GP218R* GP219R GP220R* Barrel burrs, standard 4,0 мм 5,0 мм 6,0 мм Бочкообразные борфрезы, мягкая насечка 4,0 мм 5,0 мм 6,0 мм Арт. № GP224R GP225R GP226R Арт. № GP228R GP229R GP230R Конусные боры 4,0 мм 5,0 мм 6,0 мм Реверсивно-конический бор, алмазный грубый 4,0 мм Арт. № GP234R GP235R GP236R Арт. № GP238R 22 * Боры с удлиненным выступом

Боры для наконечников с 1 кольцом Боры желудь Овальные боры 3,0 мм 4,0 мм 5,0 мм 6,0 мм 4,0 мм 5,5 мм Арт. № GP193R GP194R GP195R GP196R Арт. № GP232R GP233R Lindemann 1,8 мм 2,1 мм 2,3 мм 2,3 мм Длина 7 мм 10 мм 10 мм 22 мм Арт. мм Арт. № GP188R GP189R Кусачки для булавок 1,0 мм Арт. № GP190R Карбид вольфрама – боры Розена 1,0 мм 2,0 мм 3,0 мм 4,0 мм 5,0 мм 6,0 мм Карбид вольфрама – Фреза Neuro 3,0 мм Арт. № GP113TC GP119TC GP124TC GP126TC GP128TC GP129TC Арт. Разработано в Германии. BURRS Burrs for 2-ring handpieces Rosen burrs 2.3 mm 3.0 mm 3.5 mm 4.0 mm 4.5 mm 5.0 mm 6.0 mm 7.0 mm 8.0 mm Art No. GP301R GP302R GP303R GP304R GP305R GP306R GP307R GP308R GP309R Diamond burrs 2.3 mm 3.0 mm 3.5 mm 4.0 mm 4.5 мм 5,0 мм 6,0 мм Артикул GP311R GP312R GP313R GP314R GP315R GP316R GP317R Алмазные борфрезы, грубые 2,3 мм 3,0 мм 4,0 мм 5,0 мм 6,0 мм Артикул GP321R GP322R GP323R GP324R GP325R 4,0 мм Артикул 4,0 мм , GP328R GP329R GP330R 24

Боры для наконечников с двумя кольцами Нейрорез, тип США 2,0 мм 2,5 мм 3,0 мм 3,0 мм Нейрорез, тип Aesculap 3,0 мм Арт. № GP361R GP362R GP363R GP364R* Арт. № GP367R Нейрорез, алмазный 3,0 мм 3,0 мм Арт. № GP370R GP371R* Бочкообразные борфрезы, стандартные 4,0 мм 5,0 мм 6,0 мм Бочкообразные борфрезы, мягкая насечка 4,0 мм 5,0 мм 6,0 мм Арт. № GP374R GP375R GP376R Арт. мм Борфрезы с обратной конусностью, алмазные грубые 4,0 мм 6,0 мм Арт. № GP384R GP385R GP386R Арт. № GP388R GP389R * Фрезы с удлиненным вылетом 25

Aesculap ELAN 4 Любимец хирурга за точность и производительность Разработано в Германии. Боры Боры для наконечников с двумя кольцами Боры желудь Овальный бор 5,0 мм 6,0 мм 7,5 мм 9,0 мм 4,0 мм Арт. № GP355R GP356R GP357R GP358R Арт. № GP382R Lindemann 1,8 мм 2,1 мм 2,3 мм 2,3 мм Длина 7 мм 10 мм 10 мм 22 мм Арт. № GP391R GP392R GP393R GP397R Кусачки Арт. № 1,0 мм GP350R Краниотомные фрезы, спирального типа Длина Арт. № GP341R GP342R GP343R Краниотомные фрезы, прямые Длина Арт. № GP351R GP352R GP353R Фрезы Twin-Cut Алмазный диск 5,0 мм 6,0 мм 7,0 мм мм 8,0 мм 9.0 мм 25 мм Арт. № GP335R GP336R GP337R GP338R GP339R Арт. № GP398SU 26

Борфрезы для наконечников с двумя кольцами Спиральные сверла (глубина резания 4 мм – для направляющих отверстий) Спиральные сверла 1,0 мм 1,1 мм 1,2 мм 1,5 мм 1,5 мм 2.0 mm Art No. GP344R GP345R GP346R GP347R Art No. GP348R GP349R Tungsten carbide- Rosen burr 2.3 mm 3.0 mm 4.0 mm 5.0 mm 6.0 mm 7.0 mm 8.0 mm Art No. GP301TC GP302TC GP304TC GP306TC GP307TC GP308TC GP309TC Tungsten carbide- Neuro cutter 3.0 mm Карбид вольфрама- Бокорезы 3,0 мм Арт. № GP367TC Арт. № GP399TC-SU Карбид вольфрама – Конический бор 1,2 мм 1,6 мм Арт. № GP395TC GP396TC 27

Aesculap ELAN 4 Любимцы хирургов за точность и эффективность Разработано в Германии. Информация для заказа ELAN 4 electro GA800 ELAN 4 electro блок управления GA713R ELAN 4 пневматический настенный адаптер DIN с диффузором GA806 ELAN 4 электромоторный кабель GA715R ELAN 4 пневматический настенный адаптер Synthes GA808 ELAN 4 электропедальный блок управления GA722 ELAN 4 привод воздушного перфоратора с муфтой Hudson GA822 Электроперфоратор ELAN 4 с муфтой Hudson GA749Пневматический краниотом ELAN 4 и многофункциональный наконечник (2 кольца) GA849 Электрокраниотом ELAN 4 и многофункциональный наконечник (2 кольца) GA761 Пневматический наконечник ELAN 4, стандартный (1 кольцо) L4 GA861 Электронаконечник ELAN 4, стандартный (1 кольцо) L4 GA762 ELAN 4 стандартный пневмонаконечник (1-кольцо) L7 GA862 ELAN 4 электронаконечник стандартный (1-кольцо) L7 GA763 ELAN 4 пневмонаконечник стандартный (1-кольцо) L10 GA863 ELAN 4 электронаконечник стандартный (1-кольцо) L10 GA764 ELAN 4 Пневматический наконечник стандартный (1 кольцо) L13 GA864 ELAN 4 Электро наконечник стандартный (1 кольцо) L13 GA736 ELAN 4 Пневматическая микросагиттальная пила GA836 ELAN 4 Электромикросагиттальная пила GA737 ELAN 4 Пневматическая микросабельная пила GA837 ELAN 4 Электромикросагиттальная пила GA724 Низкоскоростной электромотор ELAN 4 с муфтой Intra GA824 Низкоскоростная электродвигатель ELAN 4 с муфтой Intra ELAN 4 air Насадки для краниотома и многофункционального наконечника GB941R ELAN 4 фиксированный duraguard, педиатрический GA702R ELAN 4 пневматический шланг 3 м GB942R ELAN 4 фиксированный duraguard, стандартный GA703R ELAN 4 пневматический стеновой шланг 5 м GB943R ELAN 4 фиксированный duraguard, длинный GA705R ELAN 4 шланг для пневмодвигателя 3 м GB945R ELAN 4 удерживающая втулка GA708 ELAN 4 пневматическая ножная педаль управления GB947R ELAN 4 поворотный дюрагард, стандарт GA710R ELAN 4 адаптер для воздушной стены Aesculap-Draeger GA712R ELAN 4 адаптер для воздушной стены Schrader с диффузором

Aesculap ELAN 4 Любимцы хирургов за точность и производительность Разработано в Германии. Информация для заказа Принадлежности для автоматического полива GA395SU ELAN 4 electro одноразовая трубка для ирригационной помпы GB082R ELAN 4 electro ECCOS держатель для 1 наконечника GA258SU ELAN 4 electro одноразовая насадка-распылитель для пил GB083R ELAN 4 electro ECCOS держатель для 3 наконечников GA259SU ELAN 4 одноразовая распылительная насадка для кранитомных насадок GB085R ELAN 4 electro ECCOS держатель для краниотома GA849 GA261SU ELAN 4 одноразовая насадка-распылитель для однокольцевого наконечника L4 GB086R ELAN 4 electro ECCOS держатель для микросагиттальной пилы GA836 GA262SU ELAN 4 одноразовая насадка-распылитель для однокольцевого наконечника L7 GB087R ELAN 4 electro держатель ECCOS для сабельных пил GA832 и GA837 GA263SU ELAN 4 одноразовая насадка-распылитель для наконечника с 1 кольцом L10 GB718R ELAN 4 Держатель ECCOS для 12 боров GA264SU ELAN 4 одноразовая насадка-распылитель для наконечника с 1 кольцом L13 GB719R ELAN 4 Держатель ECCOS для 3 насадок краниотома GB720R Универсальный держатель ECCOS для пильных полотен Обработка GB072R Направляющая ECCOS для позиционирования кабеля/шланга GB053R ELAN 4 air Держатель ECCOS для шланга двигателя GB691R ELAN 4 air промывочное устройство GB056R ELAN 4 air Держатель ECCOS для перфоратора GA722 GB692R Устройство для электропромывки ELAN 4 GB057R Держатель ELAN 4 air ECCOS для низкоскоростного двигателя Intra GA724 GB697R Адаптер ELAN 4 для промывки воздухом GB062R ELAN 4 Держатель ECCOS для 1 наконечника GB698R ELAN 4 Адаптер для электропромывки GB063R ELAN 4 Держатель ECCOS для 3 наконечников GB600 STERILIT Power Масляный спрей Systems GB065R Держатель ELAN 4 air ECCOS для краниотома GA749GB600850 Адаптер ELAN 4 air для распыления масла GB066R ELAN 4 air Держатель ECCOS для микросагиттальной пилы GA736 GB600860 ELAN 4 electro Адаптер для распыления масла GB067R ELAN 4 air Держатель ECCOS для сабельных пил GA732 и GA737 GB073R ELAN 4 electro Держатель ECCOS для кабеля двигателя GB076R ELAN 4 electro Держатель ECCOS для перфоратора GA822 GB077R ELAN 4 electro Держатель ECCOS для низкоскоростного двигателя Intra GA824

Основной товарный знак Aesculap и товарные знаки STERILIT и ECCOS являются зарегистрированными товарными знаками Aesculap AG.
