6 полезных насадок для шуруповерта, о которых мало кто знает

Дрель и шуруповерт при использовании разной оснастки можно превратить в универсальный инструмент, который может применяться для выполнения весьма необычных задач. Рассмотрим 6 насадок, которыми пока мало кто пользуется.

1. Магнитная насадка на биту для удержания шурупов

При работе с шуруповертом часто приходится придерживать саморезы, чтобы те не спадали с биты. Имея магнитную насадку можно справляться с шурупами работая одной рукой.

Небольшой магнит удерживает саморезы на бите, поэтому они не падают даже при встряске.

2. Насадка для зачистки изоляции жил и скрутки проводов

Соединение жил проводов вручную требует сначала их оголить от изоляции, после чего скрутить, на что нужно несколько минут. Использование специальной насадки на шуруповерт позволяет проделать это за секунды.

Оснастка срывает с жил изоляцию и плотно скручивает их правильными витками.

За один раз она способна соединить вместе целый пучок проводов.

3. Насадка-метчик

Установив метчик в шуруповерт можно за пару секунд нарезать резьбу в детали из мягкого металла. Чтобы инструмент прослужил дольше, а резьба получилась более качественной, метчик нужно смазывать перед каждой прогонкой. При всех достоинствах, метчик вращаемый шуруповертом непригоден для обработки деталей из стали.

4. Универсальный ключ на любой крепеж

Универсальная насадка позволяет вращать гайки, шурупы и болты любой формы, кроме круглой. Она похожа на обычную головку, но с внутренними подпружиненными вставками в виде тонких прутов.

При контакте с метизом они вдавливаются по контуру крепления, после чего ключ принимает необходимую форму. Всего один такой инструмент может заменить набор головок с трещоткой. Он будет незаменим при работе с нестандартными метизами.

5. Инструмент для снятия фаски на прутах и трубках

Данная насадка имеет схожую конструкцию с точилкой для карандашей.

Она используется для снятия фаски на прутках и прочему металлопрокату с круглым сечением. Это полезно если нужно поправить конец обрезанного болта или шпильки с поврежденной резьбой.

Насадка способна обрабатывать заготовки разного диаметра.

6. Точилка для сверл с кондуктором для различных сверл

Такая оснастка позволяет точить сверла по металлу под правильным углом. Она состоит из направляющего кондуктора и абразива, который вращаясь осуществляет заточку.

Где купить?

Все эти насадки можно купить на АЛИ ЭКСПРЕСС, вот ссылки:

Смотрите видео

Колпачки СИЗ. Виды и устройство. Применение и как выбрать. Кабельные скрутки СИЗ (соединительные изолирующие зажимы) Соединение проводов колпачками сиз отзывы

Мы уже рассматривали статью: как скрутить провода, но там были рассмотрены только старые методы, которые нельзя назвать безопасными и простыми. Для эффективного и качественного соединения проводов необходимо использовать колпачки СИЗ. В этой статье мы рассмотрим, как использовать зажимы СИЗ, рассмотрим виды, размеры и ключевые преимущества использования.

Конструкция зажимов СИЗ

Конструкция колпачков для соединения проводов считается очень простой, в нее входит два составляющих:

Колпачок, он изготавливается из пластика и показывает электроизоляционные свойства. Пластик не боится перепадов температур и даже способен выдержать напряжение 600 В.

Пружина. Как правило, пружина имеет конусную форму, благодаря чему и происходит зажимание проводов. Пружина изготавливается из стали, но в некоторых ситуациях могут быть и другие использованы другие материалы. Дополнительно пружина обрабатывается электрохимическим раствором.

Вот так на фото выглядит колпачок СИЗ.

Как использовать

Мы рассмотрим два метода скрутки проводов с помощью СИЗ:

Без предварительного скручивания жил.
С предварительным скручиванием.

При необходимости соединить два провода, их можно вставить в пружину, прикладывая небольшие усилия. Затем необходимо вращательными движениями по часовой стрелке выполнить их скрутку.

Если необходимо соединить несколько проводов, то изначально их необходимо изначально скрутить между собой старыми методами, для этого можно использовать обыкновенные пассатижи. После скрутки необходимо провода вставить в СИЗ, смотрите фото.

Помните! Закручивать провода нужно до полного контактного соединения, дабы обеспечить надежность. Скрутку выполняем только по часовой стрелке, во время этого процесса применяйте силу, именно она обеспечит надежное соединение на длительное время.

Также помните о том, что при правильном соединении, не нужно будет дополнительно изолировать провода, так как колпачки прекрасно справляются с такой задачей. Однако здесь крайне важно еще правильно выбрать колпачок по размеру, дабы провод идеально сил в него.

Как использовать СИЗ наглядно вы сможете посмотреть в следующем ролике.

Классификация соединителей

Часто наши подписчики задают вопрос: как выбрать колпачок? На самом деле здесь стоит быть осторожными, но сложного ничего в этом нет.

Сразу стоит выделить, что все соединители СИЗ разделяются на два вида:

Отечественные.
Европейские.

Их маркировка одинаковая, единственное отличие – это качество исполнения.

Маркировка колпачков СИЗ выглядит следующим образом:

Если говорить за такой параметр как цвет, то особого смысла на него обращать внимание нет. На цвет ориентируются только профессиональные электрики, которые одним взглядом могут определить сечение проводов. И помните о том, что некоторые производители не соблюдают цветовую маркировку.

Стоит ли использовать: за и против

Изначально выделим несколько причин, почему стоит использовать современные соединители:

Достаточно низкая цена.
Скручивать провода с помощью них – это одно удовольствие.
На их корпусе вы сможете оставлять обозначения, к примеру: где фаза или ноль.

Создается безопасность и вероятность самовозгорания минимальна. Так как пластик соединителей не поддерживает горение.

Однако есть и несколько недостатков:

Во многих ситуациях не получается сделать сильную фиксацию проводов.
В колпачках нельзя соединить между собой медные и алюминиевые провода.

Вот мы с вами и рассмотрели, что такое соединительные зажимы СИЗ. Напоследок рекомендуем посмотреть еще несколько видео по этой теме.

И еще одно, но обратите внимание, здесь есть несколько ошибок.

Для обеспечения более надежного контакта соединяемых проводов скруткой необходимо, чтобы они плотно прижимались друг к другу с усилием. Так как это усилие создается упругостью скручиваемых проводов, то впоследствии из-за сжатий и тепловых расширений, а также деформации и усталости металла скрутка снижает свою надежность и прочность.

Поверхность проводов в зазорах окисляется, проводимость соединения снижается, поэтому по правилам скрутка без дополнительных приспособлений запрещена.

Если электромонтер при соединении электрических проводников применяет способ скручивания, и обматывает место скрутки изолентой, то лучше вызвать другого специалиста. Это способ уже давно не используется, так как признан опасным. Для этих задач в настоящее время применяют сертифицированные зажимы. Если рассматривать бытовую сеть питания, то лучшим способом для соединения проводников являются колпачки СИЗ.

Они играют роль соединяющих и изолирующих элементов, которые стали популярными в категории изоляционных материалов. Такие колпачки накручивают непосредственно на скрутку, тем самым укрепляя ее.

Есть мнение, что такой способ соединения ненадежен, но практика показывает, что все неисправности электропроводки с применением изолирующих колпачков чаще всего имеют совсем другие причины:

Неквалифицированный расчет сечения провода и устройств защиты.
Применение поддельных изолирующих колпачков.
Недостаточная квалификация электромонтера, выполняющего электрический монтаж.

Если все выполнять правильно, использовать качественные колпачки необходимых размеров, правильно устанавливать их на скрутку, применять электропроводку достаточного сечения, а также применять устройства защиты необходимого номинала, то такая электрическая сеть будет работать исправно длительное время, не нуждаясь в обслуживании.

Конструктивные особенности

Изолирующие колпачки СИЗ содержат основной элемент – пружину, а также пластиковый корпус, обладающий диэлектрическими свойствами. Пластик изолирующего колпачка обладает устойчивостью к повышенным температурам, не поддерживает горение, и выдерживает величину напряжения до 600 В. Для удобства накручивания колпачка на скрутку корпус может иметь специальные ребра или выступы. Пружина имеет форму конуса и своими витками способна сжимать скрутку проводов. Пружина изготавливается из стали, ее поверхность покрывается специальным защитным слоем.

При выборе колпачков размеры пружины должны соответствовать сечению соединяемых проводов в скрутке.

Колпачки СИЗ изготавливаются разных типоразмеров, для каждого из которых соответствует определенный интервал общего сечения соединяемых проводов. Завод изготовитель обычно указывает на упаковке наименьшие и наибольшие величины допустимых сечений.

Виды

Такой вид изоляции соединений проводов пришел в нашу страну из других стран. Во многих странах такое соединение и изоляция проводников считается самым популярным, и имеет выбор колпачков гораздо богаче нашего. Отечественные производители изготавливают два вида колпачков СИЗ:

Простые гладкие .

С крылышками .

Зарубежные производители изготавливают следующие виды изолирующих колпачков:

Обычный и усиленный .

С улучшенной формой для комфортного закручивания.
Низкопрофильный для небольших распредкоробок .

Низкопрофильные с крылышками .

Изолирующие колпачки СИЗ для соединения медных проводов с алюминиевыми . Они заполнены антиоксидантом, не допускающим окисление проводов из разных металлов (не рекомендуются для применения ввиду их ненадежности, в основном применяются за рубежом).

Влагозащищенные . Их устанавливают в распределительных шкафах, расположенных на фасаде здания, либо во влажных помещениях. Силиконовый герметик, содержащийся в таких колпачках, хорошо защищает от коррозии и влаги. При этом нет необходимости в герметичной изоляции или термоусадке.

С отверстием в корпусе .Некоторые люди могут подумать, что это дефект, но это специальный зажим для соединения проводов заземления. Один провод выходит через отверстие и соединяется с корпусом оборудования или щитка.
С винтовым соединением .
Коннектор с силиконом . Внутри размещается соединение проводов. Такую скрутку размещают в земле, так как она считается герметичной.

Как выбрать колпачки СИЗ по маркировке

Типоразмер колпачков зависит от общего сечения соединяемых проводов. Эта общая площадь сечения определяется номером колпачка от 1 до 5. Чем выше номер, тем больше проводников можно соединить. Существуют специальные таблицы от завода изготовителя, по которым подбирают типоразмер этих изделий. В таблице указано два значения – наименьшее и наибольшее суммарное сечение соединяемых проводов в скрутке.

Колпачки СИЗ выбираются следующим образом. Сначала необходимо определить суммарное сечение всех соединяемых колпачком жил. Далее по таблице выбирается типоразмер колпачка так, чтобы суммарное сечение находилось в середине указанного в таблице интервала. Например, если необходимо соединить два провода сечением 4 мм 2 , суммарное значение получается 8 мм 2 . По таблице смотрим, для какого типоразмера колпачка это значение будет находиться в центре диапазона. Для нашего случая выбираем СИЗ-5.

Существуют некоторые особенности маркировки отечественных и импортных соединителей. Обозначение изделий у них одно и то же, но зарубежные изделия имеют номиналы меньше российских, поэтому при приобретении соединителей, специалисты рекомендуют смотреть не на номер колпачка, а на суммарное сечение, которое обозначено на упаковке.

Также необходимо знать, что с помощью таких соединителей можно соединять жилы проводов из одинаковых материалов. Если необходимо соединить медный и алюминиевый провод, то выполнять это подобными соединителями не рекомендуется. В таких случаях лучше использовать металлический зажим или клеммник.

Маркировка обозначается: СИЗ-1 2х1,5, где СИЗ-1 – это марка колпачка, 2х1,5 – количество и сечение проводов. В зависимости от вида и размера, корпус изделия имеет определенный цвет для удобства их применения в работе. В таблице указаны цвета в зависимости от типоразмера, для удобства выбора соединителя.

Рекомендуется приобретать колпачки СИЗ проверенных производителей, так как дешевые китайские изделия не способны обеспечить достаточную надежность соединения, что часто приводит к возникновению пожароопасной ситуации.

Преимущества

Простая и быстрая установка.
Нет риска самовозгорания электропроводки, так как материал СИЗ не поддерживает горение, и скрутка проводов надежно зафиксирована.
Большой выбор моделей в торговой сети.
Доступная стоимость.

Недостатки

Недостаточно надежная изоляция и крепление скрутки проводов.
Нельзя соединять жилы из разных металлов (за исключением некоторых редко используемых зарубежных изделий).

Установка изолирующих соединителей

Чтобы правильно выполнить монтаж защитных соединителей, необходимо знать, как правильно подготавливать провода, и знать существующие способы установки.

Подготовка проводов

Перед выполнением соединения электрических проводников изолирующими колпачками, необходимо снять наружную изоляцию жил. Это можно сделать ножом, соблюдая аккуратность и осторожность, чтобы не повредить жилу провода, иначе при выполнении скрутки она может отломиться. При зачистке изоляции нож следует располагать под острым углом к проводу.

Удобнее всего для снятия изоляции пользоваться стриппером, у которого есть калиброванные отверстия с острой кромкой под разные сечения проводов. Изоляция со всех соединяемых проводов снимается на одинаковую длину, которая определяется таким образом, чтобы после установки колпачка, оголенные жилы не выступали из-под его корпуса.

Для этого нужно надеть соединитель на провод и отметить место снятия изоляции, оно отмечается немного меньше высоты корпуса изолирующего изделия. Некоторые изготовители на упаковке соединителей указывают длину среза изоляции соединяемых проводов. Обычно она составляет 10-12 мм.

Установка

Существует два метода соединения электрических проводников с помощью изолирующих соединителей:

С предварительной скруткой токоведущих жил.
Без предварительной скрутки.

Способ со скруткой:

Очищенные от изоляции жилы приложить друг к другу.
В месте начала изоляции сжать провода пассатижами (левой рукой).
Правой рукой взяться за концы жил и закрутить их по часовой стрелке. Если провода достаточно тонкие, то скрутка получится прочная. Если проводов более двух, либо они толстые, то необходимо использовать вторые пассатижи для более прочного скручивания.

Откусить кончик скрутки под острым углом.
Надеть на скрутку соединитель и с усилием накрутить его по часовой стрелке до момента надежного крепления. При накручивании пружина плотно сжимает токоведущие жилы.

Способ без предварительной скрутки:

Проводники приложить друг к другу параллельно, при этом один провод сделать немного выступающим над другим, чтобы на конце образовался острый угол для более легкого накручивания конической пружины.
Вращать колпачок по часовой стрелке, скручивая проводники. Если провода толстые, то колпачком трудно выполнить скрутку, и для этого используют первый способ с предварительной закруткой жил.

Если после установки соединителя, оголенные провода все-таки выступают из его корпуса, то необходимо заизолировать это место изоляционной лентой, лакотканью или другим изоляционным материалом.

Особенности применения

Если колпачки СИЗ правильно выбраны (в соответствии с сечением проводов), то обеспечивается их надежное соединение.
Не рекомендуется применять соединение токоведущих жил из разных металлов, ввиду их быстрого окисления и снижения надежности контакта. Для таких целей существуют специальные приспособления.
Опытные специалисты рекомендуют сразу после установки колпачков проверить их изоляцию. Для этого в цепь подключаются наиболее мощные потребители на 30 минут, затем измеряется температура соединителя. Если сильного нагрева нет, то установка произведена правильно. Если же наблюдается заметное нагревание, то установка выполнена с нарушениями, либо возникли другие неисправности в цепи.
При накручивании соединителя на скрутку, не следует прикладывать слишком большое усилие, чтобы не сломать пружину.
Нежелательно срезать изоляцию проводов на большую длину, так как последующая обмотка оголенных участков изолентой не обеспечивает достаточной надежности изоляции. Лучше перед зачисткой тщательно измерить эту длину по глубине колпачка.

Во время работы любые провода подвергаются нагрузке и нагреву. Поэтому для качественного снабжения предприятия или частного дома током необходим плотный контакт между проводами. Добиться этого можно с помощью скрутки СИЗ или соединительных изолирующих зажимов. Коротко их называют колпачками из-за внешнего вида.

Способы совмещения проводов

Чтобы собрать электрическую схему, нужно обеспечить надёжный контакт между кабельными жилами. Для этого употребляется несколько вариантов:

Простая или изолированная скрутка.
Применение сварки или паяльника.
Использование винтов и гаек.
Через клеммники или колодки.
Самозажимные элементы типа Wago.
Колпачки изолирующие.

Обычная скрутка и спайка являются наиболее популярными из них. Однако эти методы не лишены недостатков. Первый из них не предполагает жёсткой фиксации проводов, вследствие чего контакт может ослабнуть, возникает вероятность окисления и разрушения связки. Для изготовления соединения вторым способом необходимо использование специального оборудования, которого может не оказаться на месте монтажа или его применение будет быть неудобным.

К тому же согласно Правилам устройства электроустановок (ПУЭ) соединять провода при помощи скруток запрещено. В аварийных ситуациях для подготовки сварочного или паяльного оборудования может не хватить времени. Поэтому нужно предусмотреть альтернативные варианты, отвечающие нормам и правилам.

Использование колпачков

Подобный способ не потребует от работника особенных навыков и применения дополнительных приспособлений. К тому же скорость создания соединения жил таким методом довольно высокая, чтобы производить оперативные монтажные работы. ПУЭ допускает употребление электрических СИЗов в различных установках.

Назначение приспособления

Такие зажимы относятся к пружинному типу и предназначены для сопряжения двух или более проводников с обеспечением необходимого контакта и надёжной изоляции. Несмотря на то что Правила чётко не регламентируют эксплуатацию подобных приспособлений, ГОСТ 50043 .1−92 устанавливает их соответствие требованиям безопасности.

Некоторые электрики говорят о случаях из практики, где колпачки СИЗ показали себя не с лучшей стороны. Однако этому есть свои объяснения:

Недостаточная квалификация самого монтажника.
Применение низкокачественной продукции сомнительного происхождения.
Неверный расчёт сечения провода относительно нагрузки на электросеть.

Если все работы выполняются согласно инструкции с использованием качественных материалов соответствующих размеров, то при защите линии с помощью автоматических выключателей подобные соединения прослужат долго без дополнительного сервиса.

Применение таких зажимов возможно не только в жилых помещения, но и на производстве. Однако в местах с химически активной средой, повышенной влажностью необходимо размещать конструкцию в разветвительных коробках соответствующей степени защиты.

Нельзя использовать электрические СИЗы при соединении проводников из разнородных металлов. Особо следует выделить медные и алюминиевые жилы. Во время нагрева между ними возникают гальванические процессы , разрушающие плотность контакта. В этом случае целесообразно взять на вооружение стальные переходные клеммы с обработкой токопроводящим составом.

Конструктивное исполнение

Такие соединители рассчитаны на многоразовое применение. Сделаны они очень просто. Любой колпачок СИЗ изолирующий для скрутки проводов состоит из корпуса и пружины. Первый изготавливается из пластмассы, не поддерживающей горения. Это может быть нейлон, ПВХ, полипропилен. Для удобства обращения с зажимом поверхность его ребристая или со специальными зазубринами. Оболочка выполняет защитную и изолирующую функцию.

В роли сердечника выступает металлическая обжимная пружина. Она имеет конусообразную форму. Во время накручивания колпачка на скрутку происходит её стягивание, обеспечивающее надёжный контакт.

Особого внимания заслуживают размеры спирали. Для того чтобы подобрать правильный колпачок, нужно знать сечение соединяемых жил и наименьшего основания конуса, в котором будет создаваться их контакт. Если провод тоньше, то обжать его не удастся, а толстый просто не поместится в колпачок.

Для надевания обжима на скрутку нужно посильнее нажать на неё, чтобы раздвинуть витки пружины. Вращать корпус надо по часовой стрелке. Выполнив эти несложные манипуляции, можно создать плотное соединение кабелей.

Классификация изделий

На российском рынке продаётся много колпачков для спайки проводников различных изготовителей. Отечественные стандарты предусматривают следующие типоразмеры подобных электротехнических изделий:

Нужно отметить, что такие наименования соответствуют изделиям отечественных производителей. Импортные колпачки, несмотря на сходство обозначений, имеют чуть меньший размер. Поэтому при покупке стоит внимательно прочесть надписи на упаковке.

Методика работы с СИЗ

Основным требованием к манипуляциям с колпачками и проводами является соответствие их размеров. Качество контакта зависит прежде всего от этого. Для того чтобы сделать правильный выбор, надобно сложить сечения планируемых к скрутке жил и по таблице подобрать требуемое приспособление. Ориентироваться необходимо не на крайние значения показателей, а на усреднённые. В этом случае обеспечивается максимально плотный контакт.

Выбор метода зависит от толщины провода. Тонкие, к примеру, в полквадрата, соединить не составит труда, а помощнее, 2,5 квадратного миллиметра, оказывают на пружину высокую нагрузку и нередко ломают её.

Длина скрутки

Производители рекомендуют делать зачистку равной глубине колпачка или чуть меньше. Это составит примерно 10−12 миллиметров. Более длинные кончики вроде бы не влияют на качество сопряжения, но делать это нужно при большом количестве соединяемых жил. Если размер оголённой части мал, то создать желаемую площадь соприкосновения всех участников скрутки не удастся.

Если из-под корпуса зажима выглядывает оголённая часть проводов, то её следует обмотать изолентой. И хотя само название СИЗ в этом случае будет не совсем правильным, надёжность сопряжения обеспечивается именно колпачком, провода не ослабнут при нагреве под нагрузкой.

Преимущества и недостатки

Изолирующие приспособления имеют в своём применении главную положительную черту. Заключается она в том, что за счёт пластикового корпуса они выполняют сразу три функции:

Электрическую изоляцию.
Противопожарную защиту.
Сопротивление механическим повреждениям.

Немаловажно то, что, в отличие от гильз и наконечников, СИЗы можно запросто отвернуть против часовой стрелки и использовать повторно. Есть вероятность исправления ошибочного присоединения без изменения длины провода. Это качество широко применяется при обустройстве времянок или подключении переносного электрооборудования.

Много претензий пожарных вызывают скрутки в распредкоробках на линиях электропередачи. Колпачки решают эту проблему. Достаточно просто вскрыть место ответвления, снять старую изоляцию и навернуть колпачок. Такое соединение не вызовет замечаний проверяющего инспектора.

Одним из основных недостатков подобных изделий стала невозможность их использования с многожильными проводами. Такой метод монтажа запрещён. Не рекомендуется сращивать также жилы из алюминия. Некоторые производители на упаковке прямо указывают, что сфера применения их продукции – медные кабели.

Вызывает нарекания и герметичность подобной скрутки. В условиях высокой влажности пружина ржавеет и приходит в негодность, разрушая контакт между жилами. Частично решить эту проблему можно с помощью изоленты.

Ещё одно неудобство связано с размерами изделия. При большом количестве проводов не в каждой разветвительной коробке можно уложить несколько колпачков. Однако из-за удобства и простоты монтажа, экономичности и долговечности способа соединения многие идут на замену распределителя.

Аналоги для зажимов

Главными конкурентами подобных устройств являются клеммники. В этом случае происходит затягивание двух проводов посредством винта. Однако такой способ имеет несколько недостатков, среди которых выделяют ослабевание контакта, требующее постоянного контроля и периодической подтяжки. Если приспособление находится в неудобном месте или количество их велико, то это очень затратно как по приложенным усилиям, так и повремени.

Ещё одним слабым местом таких соединителей является материал колодки. На рынке продаётся множество китайских изделий из дешёвого полиэтилена. Он не выдерживает даже лёгкого нагрева и оплавляется или возгорается, что может привести к пожару. Поэтому применение колпачков СИЗ вполне оправдано как дома, так и на заводе.

С точки зрения действующих правил, скрутки проводов грубо можно разделить на два типа:

правильные
не правильные

К правильным относятся те скрутки, которые каким либо образом зафиксированы. В роли фиксатора могут выступать:

Провода которые просто скручены без фиксации, считаются не правильным элементом соединения. При этом не важно, как много оборотов вы накрутили, насколько красиво соединили жилы – все это вне правил и запрещено.

Пропаянные и сваренные жилы считаются лучшим соединением, однако для большинства они попросту не подходят, из-за банального отсутствия необходимых инструментов или навыков.

Если же вы самостоятельно решили сделать ремонт проводки, собрать распредкоробку и при этом сэкономить на монтаже, без нарушения действующих правил, то колпачки СИЗ это идеальный вариант.

Во-первых, вам не понадобится покупать никакого специнструмента. Например дорогие сварочные аппараты или пресс клещи.

Во-вторых, не нужно приобретать никаких дополнительных навыков, как в случае с пайкой или сваркой проводов.

Колпачки СИЗ — 8 видов

СИЗ – расшифровывается как соединительный изолирующий зажим. Данный вид колпачков пришел к нам с Запада. В Америке именно это соединение и способ изоляции проводов считается наиболее распространенным.

Причем выбор у зарубежных потребителей, гораздо более богатый чем у нас с вами.

Наши производители фактически выпускают только два вида СИЗов:

На Западе, что называется, можно подобрать на все случаи жизни. Непонятно, почему китайцы до сих пор не подсуетились, и не начали изготавливать для нашего рынка то же самое.

Вот основные 8 видов колпачков СИЗ которые там можно встретить (взято отсюда).

Это классический и усиленный (с крылышками) СИЗ, который всем нам знаком:

СИЗ с улучшенной формой колпачка, обеспечивающий более комфортную работу при закручивании:

Колпачок СИЗ с низкопрофильной конструкцией для работы в ограниченном пространстве или маленьких распредкоробках:

Низкопрофильная конструкция с крылышками для усиления крутящего момента:

Следующий колпачок весьма спорное решение на мой взгляд, но его также выпускают. СИЗ для соединения алюминиевых проводников с медными. Колпачок заполнен специальным антиоксидантом предотвращающим окисление:

Влагозащищенные зажимы, которые можно устанавливать на провода в распредшкафах на фасаде дома, или влажных помещениях и даже непосредственно в земле на огороде:

Они содержат 100% силиконовый герметик, который защищает от влаги и коррозии.

Полностью отпадает необходимость в термоусадке или герметичной изоляции мест соединения.

СИЗ с отверстием в верхней части колпачка.

Это вовсе не дефект, как может показаться на первый взгляд, а зажим специально предназначенный для скрутки заземляющих проводников. Один из них как раз выводится наружу через отверстие и подключается к корпусу щитка или оборудования.

Встречаются и подобные зажимы, где провод поджимается не пружинкой, а винтовым соединением.

Есть еще устройство – коннектор заполненный силиконом.
Внутрь него помещается любой колпачок СИЗ с проводами.

После этого, данную скрутку спокойно можно считать водонепроницаемой и размещать под землей – на огороде, возле поливалок, при вводе в дом и т.д.

Размеры и выбор колпачков СИЗ

Отечественные и китайские производители изготавливают колпачки СИЗ на 5 размеров от СИЗ-1 до СИЗ-5. Самый большой из них рассчитан на суммарное сечение проводов до 32мм2.

Кстати, будьте внимательнее при выборе колпачков исходя из сечений. Некоторые китайские СИЗы могут ввести вас в ступор. На самом колпачке может быть написано что он рассчитан до 20мм2.

А на упаковке от него – всего до 15мм2. Чему верить, не понятно.

Качество можно проверить даже на ощупь. Низкокачественные СИЗ отличаются плохим пластиком, который может лопаться при работе. Отличить его можно простым сжатием пальцами.

Более дорогие и нормальные зажимы, с трудом, но сжимаются под усилием двух пальцев. Не качественные варианты более грубые, и сжать их гораздо сложнее.

Некоторые при закручивании СИЗа помогают себе пассатижами. Опять же с китайскими дешевыми колпачками, при такой работе может случиться излом, либо просто выпасть пружина.

Хороший зажим СИЗ спокойно выдерживает рабочий температурный диапазон от -40 до +105 градусов.

Вот маркировка и виды колпачков СИЗ со всеми характеристиками, которые выпускает отечественный производитель КВТ:

Также фирма производит усиленный вариант колпачка с ушками или крылышками:

Колпачки с ушками конечно гораздо удобнее чем простые, однако здесь нужно исходить из условий свободного места в распредкоробке. Так как подобные уши могут занимать до 20% места от общей площади колпачка.

Еще СИЗ, также как и втулочные и вилочные наконечники можно различать по цветам. Каждый цвет соответствует определенному сечению провода.

С помощью СИЗ можно соединять 4,5,6 проводов, главное чтобы общее сечение скрутки соответствовало рассчитанному назначению СИЗа.

При этом можно спокойно скручивать провода разных сечений. При опрессовке проводов гильзами, это вызывает реальную заморочку и трудности.

Подобрать и заказать себе наборы колпачков СИЗ можно .

Как правильно скручивать колпачками СИЗ

Рассмотрим сам процесс скрутки при использовании СИЗ. Прежде всего нужно точно подобрать нужный зажим по сечению проводов. Именно от этого будет зависеть качество соединения.

Для этого складываете суммарное сечение проводников, которые окажутся скрученными внутри колпачка.
Допустим это 3 провода по 1,5мм2. Значит общее сечение скрутки – 4,5мм2 По таблице находите нужный колпачок.

При этом не нужно ориентироваться на крайние значения, чтобы скрутка не была, что называется впритык. В этом случае зажим просто не будет работать, либо будет работать плохо, а провода греться.

Для нашего варианта в 4,5мм2 лучше подобрать СИЗ-3, рассчитанный на скрутку от 1,5 до 6мм2. СИЗ-2 в этом случае будет не самый лучший выбор.

1 способ скрутки СИЗ

Во-первых, совмещаете провода. При этом не нужно их предварительно скручивать или накладывать друг на друга. Помещаете их в колпачок СИЗ.

После чего начинаете вдавливать внутрь СИЗа, а сам колпачок проворачивать по часовой стрелке, до момента пока не сработает пружинка. Как только пружинка захватила жилы, можно начинать сам процесс скрутки проводов.

Если не хватает усилия рук, а колпачок без “ушей”, можно применить пассатижы или даже шуруповерт. Процесс ускорится в разы.

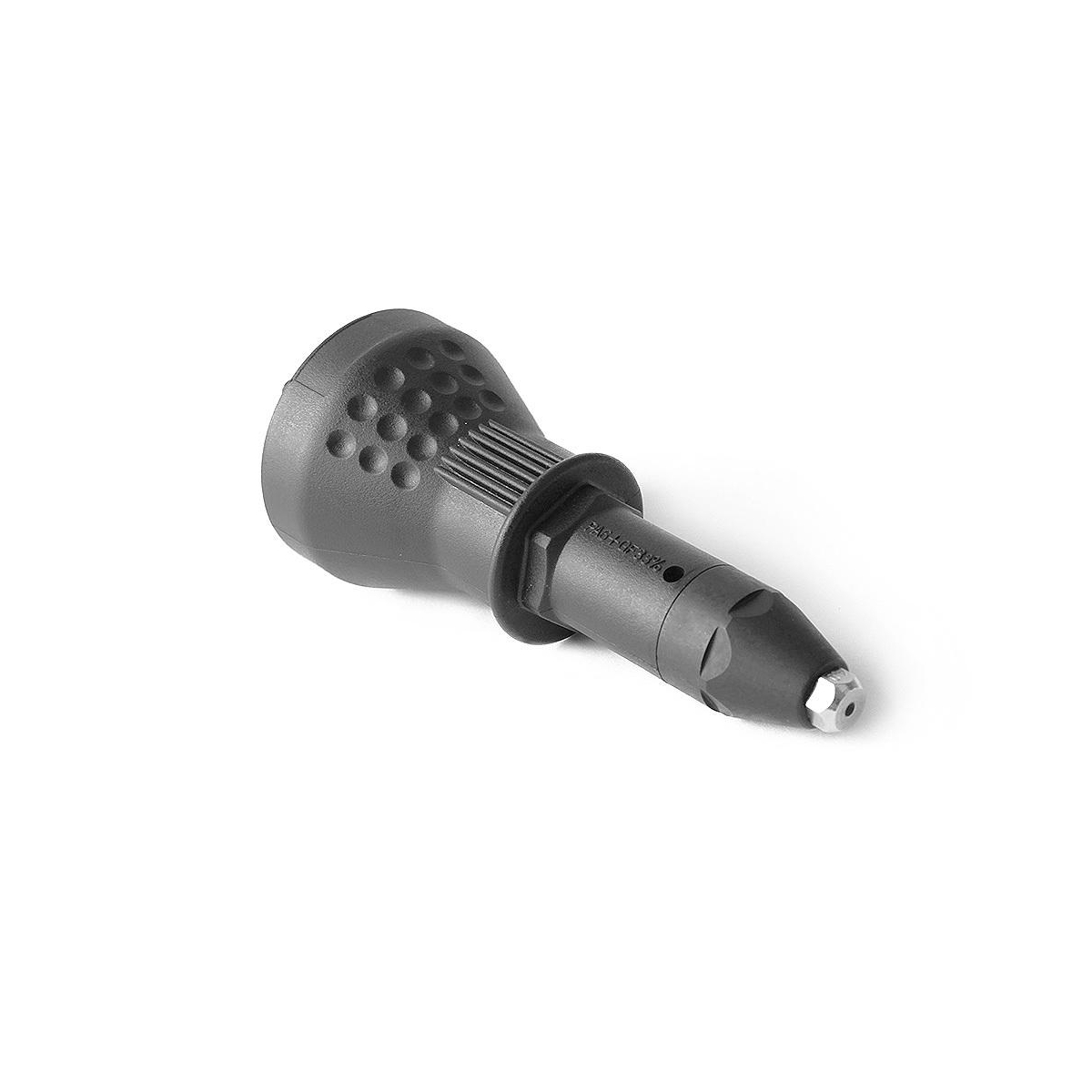

Выпускается даже специально предназначенная насадка на шуруповерт для быстрого скручивания проводов СИЗами. При этом способе колпачок остается абсолютно не поврежденным.

Можно конечно приспособить и обыкновенный “шурик” под скрутку без всяких переходников, однако внешний изоляционный слой колпачка при этом царапается.

2 способ скрутки СИЗ

Второй способ подразумевает предварительную скрутку зачищенных жил пассатижами или опять же шуруповертом.

После чего подрезаете концы для ровности, а уже затем зажим навинчиваете на скрученные провода.

Какой способ выбрать зависит от сечения соединяемых проводников.

Попробуйте просто руками и колпачком скрутить между собой 4 ГОСТовских провода сечением хотя бы 2,5мм2. На колпачок и спираль нагрузка будет такой, что при не аккуратном движении можно его сломать.

А вот закрутить в СИЗ два провода по 0,5мм2, не представляет из себя большой сложности.

Длина скрутки

Какова должна быть длина скрутки? Согласно рекомендациям производителей скрутка должна равняться, либо быть чуть меньше длины самого колпачка (10-12мм).

Техпаспорт ИЭК на колпачки СИЗ –
Техпаспорт Navigator на колпачки СИЗ –

Если вы сделаете ее длиной 3-4см, на первый взгляд это не должно влиять на качество соединения и его сопротивление. Однако здесь есть один нюанс. А именно – зависимость от количества скручиваемых проводов.

Чем их больше, тем желательнее увеличить длину скрутки.

Если скручиваете одновременно пять проводов, на глубину колпачка СИЗ всего в 1,5см, то вы никогда не сможете создать такую же площадь соприкосновения этих проводов, которая получается при длине скрутки вдвое больше.

Так что подходите к делу обдуманно. Главное после этого надежно заизолировать оставшуюся оголенную часть провода.

Правда в этом случае соединение уже не корректно называть СИЗом, так как колпачок сам по себе уже не изолирует всю оголенную жилу.

В любом случае и при любой длине, данная скрутка получается достаточно надежной и благодаря фиксации изолированным колпачком, провода уже не ослабятся в процессе эксплуатации.

После чего его опять можно смело использовать на другом оборудовании или объекте.

Еще одно распространенное использование СИЗ – это легализация скруток в старых распредкоробках после предписаний пожарных инспекторов.

Сами колпачки производят из ПВХ пластиката, который не распространяет горение. А это одно из условий противопожарных требований к электрике.
Вскрываете коробку, снимаете изоленту со старой скрутки и накручиваете поверх жил новый колпачок. Правда могут попасться скрутки, выполненные против часовой стрелки, поэтому будьте внимательнее.

К недостаткам изолированных колпачков СИЗ можно отнести то, что они не подходят для многожильных проводов и применимы только для моножил.

Также производители не рекомендуют ими скручивать алюминиевые провода, указывая что это прежде всего зажим для меди.
Отдельные фирмы, как указывалось выше, производят универсальные зажимы СИЗ рассчитанные и для алюминия тоже. Однако в большинстве своем, их применение именно для этого металла запрещено.

А иногда может привести вот к таким вот последствиям:

Герметичного соединения отечественные СИЗ также не обеспечивают. В сыром помещении внутри колпачка может скапливаться влага, что постепенно приводит к ржавчине и нарушению сжимающего усилия пружины.

Чтобы избежать этого, можно изолентой заизолировать как провода, так и сам колпачок СИЗ.

Еще одно неудобство таких зажимов – их габариты. Если в распредкоробке много проводов, то и СИЗы будут занимать много свободного пространства внутри. Иногда это может даже вынудить к замене коробки на другую, большую по габаритам.

В целом, выбор в пользу изолированных колпачков СИЗ делается в первую очередь из-за их экономичности и простоты монтажа. Если же вам нужно более надежное и долговечное соединение, то приглашайте профессиональных электриков со всем необходимым оборудованием.

А вот любопытное испытание колпачка СИЗ на механическую нагрузку. Парень собрал провода в СИЗе и подвесил за него боксерскую грушу, проверив тем самым насколько механически надежным может быть данный контакт:

Соединительные изолирующие зажимы (колпачки СИЗ) пружинного типа используют для безопасного соединения проводов. Основным преимуществом является качественная изоляция. Также тратится меньше времени на выполнение работ и не требуется специальных навыков или инструментов. Зажимы подразделяются на несколько типов в зависимости от допустимого сечения проводов.

Многие профессиональные электрики чаще всего используют колпачки СИЗ в качестве временных ремонтных средств изоляции. Как ремонтный вариант зажимы активно используют при ремонте подъездов, МОП, в распаечных коробках, вольтажных щитках.

Чтобы скрутка была надежной

Для обеспечения максимального контакта между проводниками, нужно обеспечить их плотное и сильное соприкосновение друг с другом. Пружина, которая встроена в зажим, усиливает этот эффект. Однако следует учесть, что металлическая пружина имеет свой порог усталости, и с течением времени давление будет ослабевать, а контакт постепенно начнет теряться. Также оголенные поверхности проводников постоянно контактируют с воздухом, за счет чего на них неизбежно ложится оксидная пленка и ржавчина. Эти факторы с нарастающей интенсивностью будут понижать проводимость. Поэтому, для большей надежности и долговечности соединения, использование СИЗ следует совмещать с другими способами изоляции, обратное запрещено ПУЭ.

Преимущества

просто монтируются, экономят много времени;
не требуют наличия дополнительных инструментов и навыков;
прочный колпачок одновременно изолирует и защищает соединенные провода;
не требует большого количества дополнительных материалов;
в результате получается практичное и удобное соединение, при необходимости колпачок можно скрутить и разъединить провода, либо переделать соединение;
качественные СИЗ выдерживают температуры от –40 до +105 градусов по Цельсию.

Недостатки

нужно следить, чтобы размер зажима соответствовал сечению кабеля;
не рекомендуется использовать для монтажа уличной линии;
разрешено соединять только медные электропровод, колпачки для алюминиевых кабелей должны быть с антиоксидной пастой;
не рекомендуется использовать СИЗ соединение в чистом виде.

Конструкция

Колпачок СИЗ состоит из двух основных частей: колпака (корпуса) и внутренней пружины.

Корпус состоит из пластика. Причем это должен быть термоустойчивый и невозгораемый материал. Чаще всего используют ПВХ или нейлон. Для удобного и быстрого соединения проводов с помощью этих приспособлений, внешнюю поверхность колпачка оснащают ребрами или выемками, которые повышают силу вращения при накручивании.

Внутренняя пружина имеет форму конуса, ее основная роль заключается в обеспечении плотного контакта между проводниками. Обычно пружину изготавливают из стали с анодированным покрытием.

Как выбрать СИЗ

Следует выбирать колпачки СИЗ по сечению проводов. Для этого нужно суммировать сечения каждого провода и полученный результат сравнить с приведенной ниже таблицей или с таблицей типоразмеров, которая идет в комплекте с зажимами. Также следует учитывать напряжение электропроводки.

Разновидности СИЗ

Монтаж

На практике применяется два метода скрутки проводов с помощью колпачков СИЗ. Первый способ: без предварительной скрутки. Второй способ: с предварительной скруткой.

Монтаж с предварительной скруткой

Нередко на практике электрики устанавливают СИЗ на заранее подготовленную скрутку голых проводов. Для этого нужно взять зачищенные жилы и плотно прижать их друг к другу. Связку следует зафиксировать с помощью пассатижей, отступив пару миллиметров от оголенных жил. При этом нужно начать закручивать прижатые друг к другу оголенные концы электропроводов по часовой стрелке. Для закручивания лучше всего использовать еще одни пассатижи. Небольшое сечение можно скрутить рукой, но если жилы толстые или их много, то используйте инструмент. По окончании скручивания откусите остаток оголенного провода под острым углом.

Примите к сведению!
Перед применением соединительных зажимов нужно подготовить провода. Для этого их зачищают с помощью стиппера. Если стиппера нет, то можно использовать монтерский нож, но в этом случае следует избегать перпендикулярных по отношению к кабелю надрезов.

Монтаж без скрутки

СИЗы устанавливаются на электрические провода и без скрутки (более популярная практика). Для этого нужно расположить оголенные провода параллельно, чтобы концы смотрели в одном направлении, вставить концы в СИЗ и начать накручивание колпачка вручную (по часовой стрелке). Ручное вкручивание нужно производить до тех пор, пока не щелкнет пружина. Щелчок пружины будет обозначать, что скрутка в пределах колпачка произведена. Далее, если длина оголенного провода у вас не выходит за пределы зажима, то на этом работа окончена.

Некоторые электрики рекомендуют оголять более длинный участок кабеля для того, чтобы сделать скрутку длиннее и надежнее. В таком случае она будет выходить за пределы колпачка, а после пружинного щелчка нужно будет докручивать соединение с помощью пассатижей или шуруповерта до тех пор, пока не скрутится вся связка проводов до самого изоляционного покрытия. После этого оголенный участок нужно заизолировать. Лучше всего это сделать с помощью термоусадочной трубки и изоленты.

Следует обратить внимание!
Следите за тем, чтобы жилы не торчали из-под колпачка. На документации некоторых зажимов указана нужная длина среза (обычно это 10–12 миллиметров), если информация отсутствует, то нужно произвести предварительные замеры. Если вы ошиблись с расчетом длины оголенных жил и они торчат из-под зажима, то следует дополнительно их заизолировать с помощью изоляционной ленты или лакоткани.

Также важно, чтобы передача тока проводниками происходила через соединение, а не через пружину зажима. Так как пружина не предрасположена к таким нагрузкам, она очень быстро перегреется и выйдет из строя.

Важно!
Сразу после установки СИЗ нужно проверить качество изоляции. Для этого подайте максимально возможную нагрузку на линию и удерживайте ее в течение тридцати минут. Затем нужно проверить температуру зажима. Работоспособный СИЗ не должен нагреваться, если ваш тест показал обратное, то следует заменить его и проверить снова.

Нельзя соединять кабели из разных металлов

Также нужно знать, что нельзя скреплять скруткой комбинацию из медных и алюминиевых кабелей. Так как В таких случаях используют специальные приспособления (колодки) с встроенными металлическими переходниками.

Подбирайте подходящий размер СИЗ

Если вы выберете правильный размер колпачков, который будет подходить суммарному сечению проводов, то скрутка прослужит долго, будет минимизирован риск перегревов.

Как выбрать качественные СИЗ

Единого стандарта качества для этих приспособлений пока не существует. Важным фактором при выборе является суммарная площадь сечения проводов. При выборе следует попробовать накрутить колпачок на вашу связку проводников или аналогичную с соответствующими размерами.

При этом зажим должен обеспечивать качество скрутки. Он не должен слетать при сильном рывке, тяге и тому подобному. Но при выкручивании в обратную сторону, после всех этих манипуляций, он должен нормально сняться и быть пригодным для повторного накручивания. Также проверяйте пружину, она не должна выходить из строя, сильно деформироваться или отваливаться после первой же накрутки на соединение.

Проверяйте пластик, он должен быть приятным на ощупь, а также должен быть устойчив к сжатию пальцами. Плохой пластик не будет сжиматься, но может ломаться и трескаться. Хороший пластик при сильном нажатии будет немного прогибаться, а затем возвращаться в исходное положение. Если купить зажимы из некачественного пластика, то они могут не выдержать при больших температурных нагрузках.

Почему обязательно нужно использовать СИЗ, а не делать простые «советские» скрутки

Многие электрики-любители используют обычные скрутки, без установки СИЗ (когда провода располагаются параллельно и скручиваются друг с другом с помощью пассатижей). И считают, что такая технология имеет право на жизнь. Многие приводят примеры, что простые скрутки 30-летней давности до сих пор не выходят из строя. На самом деле использование скруток без соединительных изоляционных зажимов допустимо только при монтаже временного соединения. Такие скрутки постепенно расшатываются за счет постоянного нагревания и охлаждения кабеля, и контакт теряется. 30 лет назад такая технология имела право на существование, так как мощность техники была значительно ниже, и люди использовали меньше приборов в повседневной жизни.

СИЗ не дает соединению расшатываться за счет фиксирующей пружины, которая немного расширяется за счет нагревания провода и прижимает проводники друг к другу более плотно. Однако и такое соединение не вечно, хоть и может прослужить долгие годы.

Законно ли использовать СИЗ

Использование СИЗ не регламентировано ПУЭ. В документе о соединительных зажимах вообще ничего не сказано. Однако изоляционные колпачки соответствуют требованиям ГОСТ50043.1–92. Отсюда вывод, что использование СИЗ вполне законно. Для наибольшей безопасности и долговечности рекомендуется использовать неразъемные соединения. К ним относятся: сварка, пайка, прессованные гильзы.

Обычные скрутки (без изоляционных колпачков) запрещены ПУЭ. Поэтому в некоторых случаях можно на старые скрутки навинчивать соединительные изоляционные зажимы, чтобы сделать соединения более безопасными и не противоречащими закону.

Видео по теме

стоит ли использовать. Соединительные изолирующие зажимы СИЗ (КВТ) Сиз электрика что

Назначение

Колпачковые соединительные электрические зажимы (СИЗ) пружинного типа предназначены для соединения двух или более кабелей/проводов с медными жилами сечением от 0,5 до 10,0 мм 2 и изоляции соединения. Для каждого типоразмера СИЗ производитель указывает диапазон (минимальное и максимальное) суммарного сечения соединяемых проводов. Данный тип зажимов можно использовать многократно. Некоторые производители для облегчения выбора зажима изготавливают их разного цвета – в зависимости от типоразмера.

Конструкция зажима

СИЗ состоит из корпуса и сердечника. Корпус зажима изготавливают из пластмассы (ПВХ, нейлон, полипропилен) не поддерживающей горения. Для облегчения закручивания колпачка при монтаже корпус имеет специальные ребра или выступы.

Сердечник колпачка представляет собой металлическую пружину конусовидной формы. Когда колпачок навинчивают на жилы, пружина сжимает их, обеспечивая электрический контакт.

Область применения

Применяются данные соединительные зажимы при монтаже электропроводок жилых, общественных и промышленных зданий и сооружений. Не допускается применение СИЗ во взрывоопасных, химически активных и влажных средах без соединительных (ответвительных) коробок соответствующей степени защиты.

Этапы монтажа СИЗ

Соединение готово к использованию.

Достоинства и недостатки

Основное достоинство СИЗ типа «колпачок» – это скорость и простота монтажа так как:

Не требуется применение дополнительного инструмента и приспособлений.
Не требуется дополнительной изоляции места соединения, так как корпус СИЗ выполняет функции изолятора.

Недостатки колпачковых СИЗ:

Необходимо правильно подобирать типоразмер зажима иначе колпачок после монтажа может слететь.
Можно соединять только медные жилы проводов и кабелей. Следует отметить, что существуют также зажимы-колпачки специальной конструкции (их отличительная особенность в том, что корпус заполнен антиоксидной пастой) для соединения алюминиевых жил, однако они встречаются редко.
Имеют степень защиты IP-20, поэтому их нельзя использовать при открытом уличном монтаже.

Для сборки электрических схем всегда возникает необходимость в прочном проводов и кабелей между собой.

Выделяют следующие способы соединения кабелей:

обычная скрутка;
скрутка с использованием изоляционной ленты;
скрутка с использованием сварки;
соединение с помощью паяльной лампы;
соединение с использованием самозажимных клемм;
винтовое соединение;
скрутка с помощью клеммников и винтовых колодок;
изолирующие колпачки для скрутки проводов.

Соединение проводов с помощью колпачков

Самыми популярными из этих способов являются обычная скрутка и спайка кабелей. Однако они имеют свои недостатки. Обычное скручивание не позволяет надёжно зафиксировать провода и повышает шансы их окисления. Спайку кабелей же невозможно произвести без удаления определённой части кабеля, что не всегда удобно. Также существует такая вещь как ПУЭ (правила устройства электроустановок). В данных правилах чётко указан запрет на использование простой скрутки, провода надо сваривать или спаивать друг с другом, а применение сварочного аппарата или паяльной лампы может занять достаточно много времени.

Одной из лучших альтернатив для соединения кабелей на сегодняшний день являются колпачки СИЗ.

СИЗ расшифровываются как соединительные изолирующие зажимы. Внешняя часть таких колпачков выполнена из изолированного термостойкого пластика конусообразной формы, который способен выдерживать как высокие температуры (например, при перегреве кабеля), так и низкие (очень удобно при монтаже электрической проводки в условиях сильного мороза). Внутри колпачка находится металлическая пружина-зажим. Когда провода вставляются внутрь, пружина немного раздвигается и обхватывает кабель, таким образом, надёжно фиксируя его внутри колпачка. Наружная часть при этом надёжно защищает скрутку от попадания влаги и любого механического воздействия.

Внутри колпачков — спираль, которая сжимает соединяемые провода

Использование

Чтобы произвести соединение с помощью СИЗ, необходимо выполнить следующий порядок действий:

зачистить концы обоих проводов. Тут необходимо снять оптимальную длину защитного (изоляционного) слоя. Узнать эту длину легко — надо просто вставить один провод в колпачок и отметить место среза. Снимать изоляцию с провода можно обычным ножом под тупым углом. Делать это надо весьма аккуратно, поскольку малейшая царапина уменьшит электропроводность, а большой порез может привести даже к выходу из строя всей проводки. Снимать изоляцию с помощью кусачек или пассатижей крайне не рекомендуется, поскольку они деформируют провод;
предварительно скрутить концы в винтовом порядке;
вставить провода в изолирующий колпачок;
провернуть колпачок пару раз по часовой стрелке.

Колпачок необходимо закрутить по часовой стрелке

Таким образом, провода будут крепко и надёжно зафиксированы внутри колпачка.

Перед рабочим использованием колпачков настоятельно рекомендуется протестировать их. Для этого необходимо соединить два кабеля с помощью СИЗ и протестировать их с помощью нагрузочного устройства около получаса на номинальном токе. После этого надо проанализировать уровень нагрева контакта, после этого повысить уровень тока и выявить возможные проблемные места.

Необходимо помнить о том, что скрутку алюминиевых проводом необходимо проводить очень тщательно и аккуратно, поскольку сам металл имеет довольно низкую температуру плавления, поэтому он может очень легко деформироваться.

Нельзя соединять вместе алюминиевые и медные провода — алюминиевый провод быстро окислится и таким образом образованная гальваническая пара разрушит соединение.

Классификация

Колпачки СИЗ имеют следующую классификацию:

СИЗ-1 — предназначен для двух жил сечением 1,5 мм, цвет серый;
СИЗ-2 — предназначен для трёх жил сечением 1,5 мм, цвет синий;
СИЗ-3 — предназначен для двух жил сечением 2,5 мм, цвет оранжевый;
СИЗ-4 — предназначен для четырёх жил сечением 2,5 мм, цвет жёлтый;
СИЗ-5 — предназначен для восьми жил сечением 2,5 мм, цвет красный.

Однако необходимо помнить, что существуют ещё и СИЗ европейского производства. Такие колпачки также маркируются по номерам, но их диаметр значительно меньше. Поэтому необходимо обращать внимание на сечение и количество проводов, которые указаны на упаковке.

Если использовать колпачок для скрутки неподходящих размеров и диаметра, есть большая вероятность того, что он просто не сможет одеться на провода, а при использовании СИЗ слишком большого размера возможно слетание колпачка и выход из строя всей электропроводки.

Сравнение с аналогами

Основным аналогом колпачков СИЗ являются винтовые клеммники. В данном случае два провода соединяются вместе с помощью винта. Однако такой способ имеет несколько недостатков:

соединяющий винт необходимо периодически подкручивать, поскольку он со временем разбалтывается и контакт между кабелями ослабевает. Это особенно неудобно, если клеммник используется в промышленных масштабах или находится в труднодоступном месте;
на рынке существует большое количество клеммников китайского производства из полиэтиленовой оболочки, что при использовании может привести к возникновению пожара.

Вконтакте

При сборке электрических схем требуется соединять провода между собой. В месте подключения создается электрический контакт, обладающий определенным электрическим сопротивлением.

Задача любого монтажника сводится к обеспечению прочного скрепления проводки с минимальным переходным сопротивлением и надежной электрической изоляцией.

Для этих целей используются:

скрутки;
скрутки со сваркой;
пайки;
винтовые соединения;
сборки на клеммниках и колодках под винт;
самозажимные экспресс-клеммы фирм WAGO или REXANT;
изолирующие колпачки для скрутки.

В данной статье поговорим о том как соединять провода с помощью колпачков.

Обычно для качественного соединения двух проводов применяется два основных метода: скручивание с последующей пайкой и обычное скручивание (без пайки).

Но стоит заметить, что несмотря на достоинства традиционных методов они также наделены и некоторыми недостатками: пайка являясь качественным соединением при разборке требует полного удаления («откусывания» запаянной части проводов) что не всегда возможно по запасу провода, скручивание повышает шанс окисления и не даёт гарантии надёжного соединения.

На сегодняшний день существует иное решение подобных задач – это соединительные .

Колпачки СИЗ для скрутки проводов

Колпачки СИЗ – это соединительные изолирующие зажимы, которые сделаны из не подверженному горению пластиката. Внутри таких колпачков располагается коническая пружинка из металла.

Когда их с небольшим усилием наворачивают на скрутку, пружина раздвигается и сжимает провода, а оболочка из пластика даёт надёжную электро изоляцию, а также механическую и противопожарную защиту.

Колпачки СИЗ являются коническими деталями с металлическими втулками, внутри на которых имеется резьба. Вставив два провода в эту деталь и повернув её пару раз – провода будут надежно соединены. При необходимости это соединение можно без малейших проблем разобрать.

Соединительные колпачки производятся разных размеров для проводов от 0.5 до 1.6 миллиметров в диаметре.

Как правило, цвет колпачка соответствует определённому диаметру и размеру соединяемых проводов для которых он предназначен. Благодаря использованию соединительных колпачков достигается надёжное соединение проводов без применения дополнительных инструментов.

Колпачки СИЗ характеризуются поперечным сечением суммарно скручиваемых проводов. Это сечение выражается номером СИЗа от 1 до 5. Эта цифра характеризует сечение и количество скручиваемых жил.

Марка	Количество и сечение жил, мм²	Цвет
СИЗ-1	2×1,5	серый
СИЗ-2	3×1,5	синий
СИЗ-3	2×2,5	оранжевый
СИЗ-4	4×2,5	желтый
СИЗ-5	8×2,5	красный

Соответственно чем больше номер колпачка СИЗа тем для большего сечения и количества проводов он предназначен.

Все соединения проводов, собранные на самозажимных клеммах или изолирующими колпачками, обладают высокой эффективностью, набирают популярность.

Экспресс-клеммы позволяют быстро создавать надежное соединение, но имеют более сложную конструкцию, несколько дороже. Их чаще используют для подключения проводников к новым приборам измерения, автоматики и защит, работающих на микропроцессорных схемах.

Для повседневного частого пользования лучше подходят с простым устройством. Соединение проводников достигается за счет вкручивания их металлических окончаний в прочную пружину, выполненную в форме конусообразной спирали.

Изолировать место соединения не требуется, спираль размещена в изолированном колпачке. Материал его корпуса не поддерживает горение, устойчив к агрессивным средам, обеспечивает хорошие электроизоляционные свойства.

Скрутка проводов СИЗ

Установка колпачка на подготовленные провода выполняется быстро, не требует специального инструмента. Созданное соединение компактно. Пользоваться колпачками удобно. Однако надо знать правила их применения, выработать необходимые навыки. Неумелое обращение может привести к печальным последствиям.

Изолирующие колпачки пригодны для соединения нескольких проводов определенного диаметра, который указывается в документации. Производители из разных стран используют свои обозначения. Поэтому лучше ориентироваться по габаритным размерам для соединения проводов, а не маркировкой производителя.

Использование колпачков СИЗ – практическое применение

Особой аккуратности требует обращение с алюминиевыми проводниками. Мягкий металл легко деформируется, быстро теряет прочность.

При скрутке колпачком алюминий надежно обжимается конической пружиной и хорошо работает длительное время. Из-за возникновения электрохимических процессов нельзя скручивать вместе алюминиевые провода с медными.

Важно снимать с проводника оптимальную длину изоляционного слоя для обеспечения максимальной площади соприкосновения металлических частей. Определить ее просто. Достаточно вставить один провод внутрь колпачка и визуально отметить место среза изоляции. Удалить изоляцию и повторить контрольную установку провода. Оголенный металл не должен выходить за пределы изолирующей части колпачка.

При удалении изоляции пользуются разными способами. Многие старые монтажники работают монтерским ножом с изолированной ручкой и коротким острым лезвием из прочной стали. Часто применяют клиновую или бритвенную заточку, которая хорошо снимает изоляцию, но в неопытных руках может причинить вред.

Ножом, особенно при его перпендикулярном направлении к проводнику, можно нарушить внешнюю поверхность металла. Любая, даже малозаметная царапина при скручивании будет увеличиваться в размерах, уменьшит сечение токопровода, снизит его электрические характеристики. Металл станет греться и выгорать, особенно под большими нагрузками. Глубокий прорез проводника послужит причиной поломки провода при скрутке.

Снимать изоляцию ножом нужно при расположении его лезвия под тупым углом к проводнику относительно направления среза легкими движениями без повреждения металла.

Определенная часть электриков пользуется пассатижами или кусачками для снятия изоляции, деформируют металл в месте обжима проводника, что не допустимо. Качественно удалить изоляцию можно специальными клещами, выпускаемыми для таких работ.

Способ скрутки проводов пассатижами и последующее одевание колпачка не обеспечивает надежного контакта и его изоляции. Колпачки со временем просто вываливаются. Но это не понимают некоторые монтеры.

Пользуясь изолирующими колпачками , следует прикладывать силу при скручивании. Она позволит обеспечить плотный контакт соприкосновения металлов проводников и пружины.

Для оценки эффективности применения колпачков перед их массовым использованием требуется выполнить соединение ими проводов и пропускать нагрузочным устройством через него ток номинальной величины около получаса. Проанализировать нагрев соединения. Затем превысить ток и определить проблемные места.

Такие электрические тесты помогают профессионалам узнавать слабые места создаваемых ими электрических цепей, совершенствовать свои навыки, качественно выполнять работу.

В настоящее время во многих помещениях, причём, независимо от того это квартира, офис или общественное здание, проводится множество электротехнических работ. Например, прокладываются электропроводки, подключаются какие-то осветительные приборы или техника. При проведении всех этих работ требуется постоянное соединение множества различных проводов.

При соединении проводов используется множество различных надёжных и безопасных способов, например, при помощи болтов или специальных клемм. Но одним из самых простых способов можно считать использование для выполнения подобных работ , проще именуемых СИЗ . Именно благодаря лёгкости и простоте своего использования в качестве соединительного элемента и получили массовое распространение и популярность колпачки СИЗ .

Помимо этого, причиной необычайной популярности колпачков СИЗ можно назвать ещё одно их огромное достоинство – безопасность применения при проведении электротехнических работ. В самом деле, материал из которого их изготавливают обладает прекрасными изоляционными свойствами и совершенно не поддерживает процессы горения.

Внутри колпачка СИЗ находится пружина, при помощи которой и происходит соединение электрических проводов. Сам колпачок изготовлен из специального пластика, который не только прекрасно защищает место соединения от каких-либо механических воздействий на него и служит отличным изолятором, но и препятствует распространению огня в случае возникновения пожароопасных ситуаций.

На современном рынке электротехнических товаров представлен огромный ассортимент соединительных изолирующих колпачков . Они отличаются друг от друга не только размером, формой, видом или цветом, но и номиналом. Он указан на корпусе колпачка СИЗ и призван дать информацию о том, провода с какой площадью сечения можно соединять при помощи данного конкретного колпачка.

Приобретая колпачки СИЗ следует точно учитывать их номинал и использовать только точно следуя указанному значению. Поэтому, для соединения каждых конкретных проводов можно применять только подобранные для них индивидуальные колпачки. В этом нет ничего удивительного, ведь в том случае, если колпачок СИЗ окажется меньшего номинала, чем того требовалось, то соединение просто не получится произвести, провода не полезут в колпачок. В обратном случае, если колпачок окажется большего размера, то он будет просто бесполезным при соединении электрических проводов.

Приобретая соединительные изолирующие колпачки следует обязательно помнить, что номинал изделий произведённых в европейских странах немного ниже соответствующего показателя их аналогов изготовленных в нашей стране. Кстати, никогда не нужно забывать, что при помощи колпачков СИЗ ни в коем случае нельзя соединять медный провод с алюминиевым.

Если говорить о цвете колпачков СИЗ , которые можно увидеть в продаже, то можно отметить, что он совершенно ничего не значит. Они выпускаются разноцветными просто для удобства потребителя. Используя при соединении электрических проводов разноцветные колпачки СИЗ , при дальнейшей эксплуатации этих соединений в них будет легче ориентироваться.

Таким образом, имея представление о том, для чего предназначены соединительные изолирующие колпачки и всегда имея их под рукой, можно просто, быстро и качественно выполнить безопасное соединение электрических проводов.

С точки зрения действующих правил, скрутки проводов грубо можно разделить на два типа:

правильные
не правильные
