Как научиться паять паяльником — мастер-класс | Мастер ...

Искусство пайки нужно постигать постепенно. Начиная от спаивания проводов и переходя к печатным платам — каждый из способов имеет свои тонкости как в подборе расходников для пайки, так и в технике. Сегодня мастер сантехник поделится с читателями азами паяльного дела и базовыми навыками работы.

Как работает паяльник

Излучающие тепло приспособления для пайки называют паяльниками. В зависимости от способа нагрева они бывают электрическими, газовыми, термовоздушными, индукционными. Чаще всего используются электрические приборы, мощность которых выбирается для пайки определенных материалов:

  • Для соединения электронных компонентов мощность паяльника должна быть до 40 В;
  • Для деталей с тонкими стенками до 1 мм необходима мощность в 80-100 Вт;
  • Заготовки с толщиной стенок от 2 мм и более требуют мощность приспособления выше 100 Вт.

К самым энергоемким паяльникам относятся молотковые устройства, мощность которых может достигать до 550 Вт. Они могут разогреваться до температуры в 600С. Применяются молотковые паяльники для соединения массивных деталей.

Акустический паяльник небольших размеров пригодится для электротехника. Приспособление отличается низкой теплоемкостью, поэтому его используют для тонкой паечной работы.

Кроме массивности металлических изделий, на требуемую мощность паяльника влияет теплопроводность самого обрабатываемого материала. Так, например, для медных изделий прибор следует нагревать намного сильнее, чем для работы с деталями из стали.

Оптимально необходимая температура жала приспособления для пайки может поддерживаться как вручную, так и автоматически. Используются для этого тиристорные регуляторы.

Подготовка к процессу пайки

Перед началом работ необходимо подготовить паяльник, материалы, инструменты и рабочее место.

Рабочий участок рекомендуется снабдить:

  • Подставкой , на которой будет располагаться разогретый прибор. На ней же нужно будет расположить флюс, «крокодил» и кусочки поролона, которые нужны для чистки жала;
  • Штативом, на котором будут размещены: держатель для паяльника, ванночка с канифолью, зажимы.

В набор необходимых инструментов входит:

  • Напильники;
  • Круглогубцы;
  • Кусачки;
  • Пассатижи;
  • Пинцеты;
  • Наждачная бумага;
  • Нож.

Подготовка паяльника

Перед работой с паяльником, его жалу придают определенную форму. Делается это с помощью напильника. Наиболее используемые формы – на срез и угловая. Ножевидная применяется для выпаивания выводов разъема или нескольких контактов микросхем.

Жало рабочего инструмента должно быть равномерно покрыто припоем. С «грязным» жалом паять будет затруднительно. Поэтому холодный паяльник с помощью напильника нужно почистить до меди, из которой изготовлено жало.

После этого прибор следует нагреть и последовательно касаться им то канифоли, то припоя. Делать так следует несколько раз, добиваясь равномерного покрытия жала припоем. После этого можно начинать пайкой соединять металлические детали.

Подготовка флюса

Выбор нужного флюса является решением одной из важных задач пайки. Необходим он для того, чтобы спаиваемые поверхности во время нагрева не окислялись. В противном случае спайка получится неустойчивой и рыхлой. Ее можно будет очень легко повредить. Поэтому качество флюса определяет трудность или легкость процесса пайки, и то, как прочно будет соединяться обрабатываемый материал.

Флюсы должны быть подобраны под подготовленный для пайки материал:

  • Для соединения проводов и микросхем применяется широко известная канифоль. Внешне это кристаллическое прозрачное вещество красно-коричневого, красного, желтого или оранжевого оттенка похоже на янтарь;
  • Для пайки труднодоступных или неудобно расположенных деталей используется канифольно-спиртовый флюс. Для его получения канифоль нужно раздробить до состояния песка и растворить в денатурате или техническом спирте. Наносится он на заготовки кистью, а хранится в плотно закрытой емкости;
  • Для оцинкованного железа применяется флюс ЛК-2, который состоит из хлористого аммония, хлористого цинка, этилового спирта и канифоли;
  • Для нержавейки используется ортофосфорная кислота;
  • Хорошо подготавливают поверхность стойких металлов активные кислые флюсы на основе хлорида цинка;
  • Для пайки стали эффективными флюсами считаются паяльные кислоты и водные растворы на основе хлористого цинка.

Следует знать, что для пайки нержавеющих сталей необходимы более активные флюсы, чем для обработки низколегированных и углеродистых материалов. Чугун нужно паять высокотемпературной пайкой, поэтому электрический паяльник с ним не справится.

Припои для пайки

Для электротехнических паек и радиомонтажных работ применяются легкоплавкие оловянно-свинцовые сплавы. Наиболее популярны припои — ПОС-61, ПОС-50, ПОС-40, ПСр-2, ПСр-2,5.

С помощью чистого олова соединять детали очень дорого, так как это ценный материал, поэтому используют его довольно редко.

Самое лучшее качество пайки получается после применения припоев, которые содержат свинец. Однако этот материал является вредным.

Чтобы во время работы не держать в руке горячий припой, его удерживают плоскогубцами или размещают на специальном приспособлении.

Как правильно паять паяльником

Поверхности обрабатываемых деталей перед пайкой очищают наждачной бумагой и обезжиривают бензином или ацетоном. Затем их нужно установить и закрепить в исходном положении. После этого можно разогреть паяльник и приступать к пайке одним из двух основных способов:

  • При подаче припоя на детали с паяльника, на приборе сначала нужно расплавить некоторое количество припоя, а затем поднести жало к соединяющим заготовкам и прижать его. В это время флюс должен начать вскипать и испаряться. В это время наконечником прибора следует распределить припой по стыку;
  • При подаче припоя на соединяемые детали, сначала с помощью паяльника разогреваются сами заготовки. После того как они достигнут необходимой температуры, нужно будет подать припой в стык между деталью и паяльником или на деталь. Расплавляющийся припой начнет заполнять стык.

Выбор способа соединения зависит от характера выполняемой работы. Первый способ подойдет для пайки мелких деталей, а второй для соединения крупных изделий.

Во время работы с паяльником необходимо соблюдать некоторые требования:

  • Хорошо прогревать прибор и соединяемые детали. Если припой размазывается, а не течет, значит нужно увеличить температуру нагрева паяльника;
  • Остатки кислотных флюсов следует обязательно смывать после пайки. Иначе через некоторое время соединение может быть разрушено коррозией. В качестве моющего средства можно применить щелочные вещества;
  • Нельзя во время процесса пайки вносить много припоя. Шов должен получиться слегка вогнутым. Лишний припой удаляется оплеткой или отсосом. Если жало прибора приобрело металлический блеск, значит припоя достаточно. О том, что припоя много, говорит измененная форма жала.

Качественный спай должен ярко блестеть. Пережженный припой выглядит матовым, однако в некоторых случаях он допустим. Губчатая зернистая структура спая говорит о недостаточной температуре и о явном браке.

Как паять провода

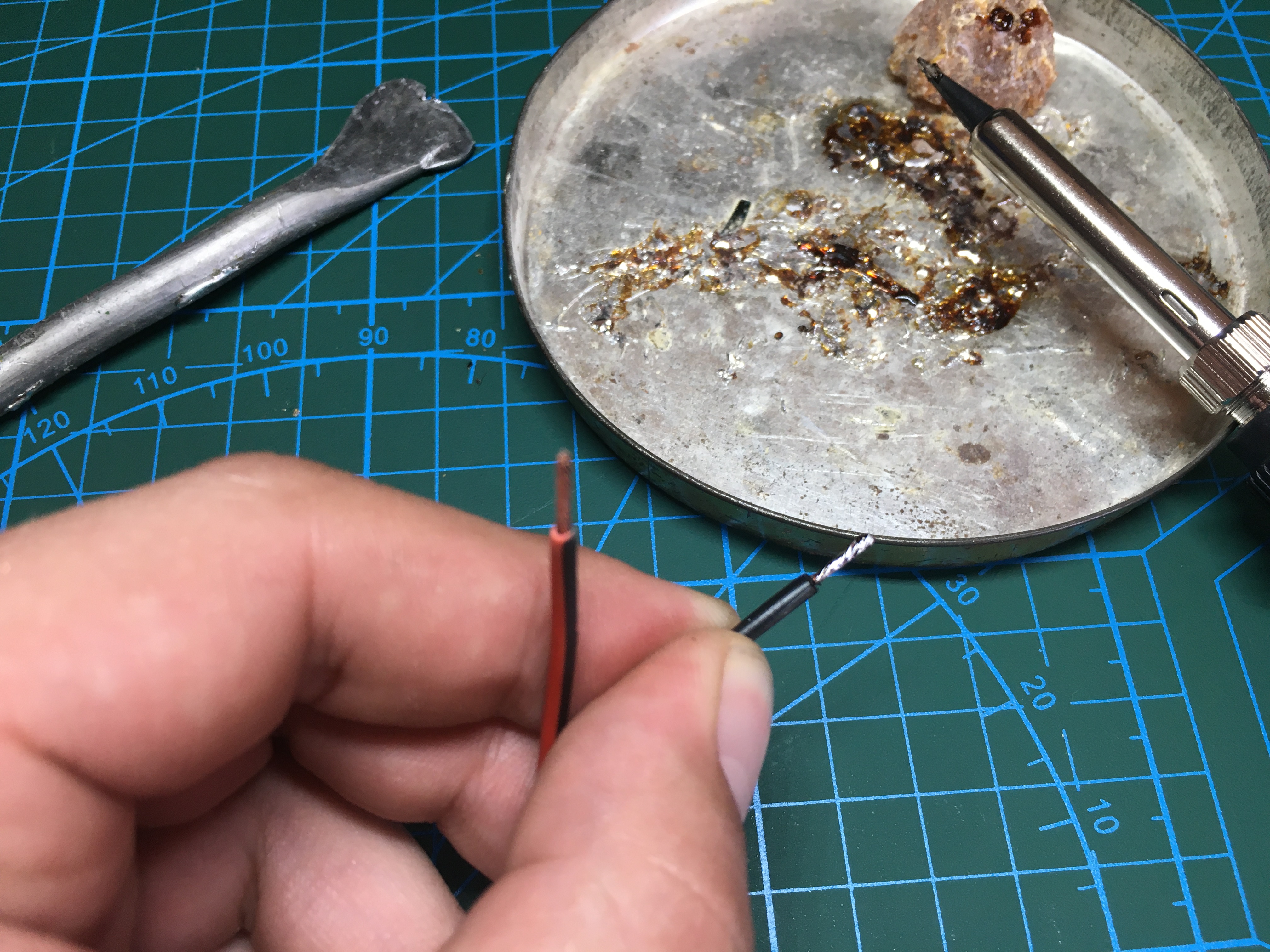

На подготовительном этапе провода следует зачистить, скрутить и залудить:

  • Провод опускается в ванночку с канифолью;
  • Капля припоя с помощью паяльника распределяется по медным жилам;
  • Чтобы покрытие было со всех сторон, в процессе лужения провод необходимо поворачивать и прогревать;
  • Залуженный конец провода окунается в разогретый припой, излишки которого удаляются.

Одножильные провода перед спайкой очищаются до блеска. После этого их нужно окунуть в канифоль, соединить, несколько секунд прогреть и нанести припой.

Для обеспечения надежной изоляции на оголенный провод надевается термоусадочная трубка, которая должна быть большего диаметра. Под воздействием высокой температуры она уменьшится и образует изоляцию проводов.

Если из-за наличия эмали или лака проводник не хочет лудиться, то можно применить обычный аспирин. Для этого таблетку нужно положить на дощечку и, прижав к ней проводник, прогреть его несколько секунд. Таблетка должна начать плавиться, а выделяемая кислота разрушать лак.

Препятствовать лужению на старых проводах могут окислы, которыми они бывают покрыты. Справиться с ними поможет та же таблетка аспирина.

Для лужения провода из алюминия необходим «Флюс для пайки алюминия». Он является универсальным, поэтому использовать его можно для соединения металлов с химически стойкой окисной пленкой. При этом во избежание коррозии не нужно забывать после пайки очищать изделия от остатков флюса.

Следует знать, что недопустимо скручивать вместе алюминиевый и медный провода. Фиксировать их можно только через промежуточный элемент, в качестве которого можно применить другой металл, клеммный зажим, разделение шайбами.

Для правильной пайки с помощью паяльника требуется тщательная подготовка деталей и инструментов. Во время самого процесса слой припоя всегда должен быть защищен флюсом. Для различных материалов подбирается соответствующей мощности прибор и необходимой формы жало. При выдерживании оптимального температурного режима и правильном соединении деталей пайка получится надежной и будет долго служить.

Видео

В сюжете - Как паять паяльником, обучение

В сюжете - Вы узнаете о типах и уходе за разными типами паяльников, как залудить жало паяльника и как очистить его от следов припоя, канифоли и оксидов, как заточить жало паяльника и что с ним делать дальше

В сюжете - 10 Советов для новичка

В продолжение темы посмотрите также наш обзор Как надежно соединить провода без использования пайки

Источник

https://santekhnik-moskva.blogspot.com/2020/08/Kak-payat-payalnikom.html

Как научиться паять паяльником провода с нуля: технология пайки своими руками

Радиолюбители рано или поздно сталкиваются с пайкой. Это ответственный процесс, к проведению которого нужно подойти с особой тщательностью, чтобы добиться действительно качественного результата. Пайка является тем делом, мастерство в котором приходит с опытом, и здесь нужно не только знать основы, но и тренироваться в выполнении различных соединений. Работа будет сложнее, если она ведется с тонкими соединениями. Рассматривая методику «как научиться паять паяльником», начинайте с самых простых способов.

Подготовка к пайке

Для подготовки к процессу купите все необходимые материалы, которые пригодятся в дальнейшем. Для каждой отдельной пайки потребуется свой набор инструментов и расходных материалов. Для обучения не рекомендуется брать слишком дорогие вещи. Достаточно стандартных припоев и обыкновенного инструмента, чтобы освоить основы данного дела. Если смотреть на уроки «как научиться паять паяльником с нуля», там все будет объясняться на предельно простых и общедоступных материалах.

Ответственным моментом как для любительской, так и для профессиональной пайки является подготовка материалов. Жало паяльника необходимо зачистить от следов предыдущего использования, также оно должно иметь подходящую форму. Если эти условия не будут соблюдены, то качество соединения сильно пострадает, не говоря уже о том, что спаять детали не получится вообще.

Выбор паяльника и зачистка жала

Зачистка места пайки и обработка участков от окисления – важные элементы подготовки. Хоть это и не имеет прямого отношения к технологии «как правильно паять паяльником провода с канифолью», но без предварительной подготовки не удастся добиться даже удовлетворительных результатов. Если говорить о более сложных соединениях, там все сопутствующие процессы займут больше времени и окажутся более важными, чем сама пайка. Главной задачей подготовительного процесса является создание условий, в которых соединению не будет мешать ничего лишнего.

Минимальный набор для пайки

Главный инструмент здесь – паяльник. Более продвинутые мастера могут использовать паяльные станции, но принцип проведения процедуры от этого не меняется. Для обучения подойдут практически любые модели достаточной мощности. Если инструмент будет с возможностью регулировки температуры – это станет дополнительным преимуществом. В ином случае – нужно подбирать подходящий паяльник с номинальной мощностью.

Минимальный набор для пайки микросхем

Вторым обязательным элементом минимального набора является припой. Рассматривая самые простые уроки на тему «как научиться паять паяльником для чайников», можно отметить указания по выбору припоя и советы, как с ним обращаться. На рынке предложено много универсальных вариантов, которые подойдут для начинающих. Они не сильно дорогие, поэтому можно сразу взять несколько для пробы. Иногда приходится постигать все на собственном опыте, а не по таблицам подбора. Припой служит для непосредственного соединения проводов. Он расплавляется и наносится на нужный участок. После остывания образуется прочное неразъемное соединение.

Флюсы становятся завершением набора, но они не менее важны для работы с паяльником. С их помощью происходит защита от окисления и других негативных для пайки вещей. Без флюса не удастся ровно покрыть поверхность проводников. При пайке приходится учитывать некоторые особенности флюса. Есть специальные руководства по тому, как правильно паять паяльником провода с кислотой, канифолью и прочими видами флюса. Все это касается уже более сложных операций, тогда как для начала все особенности будут выглядеть практически одинаково.

Выбор флюса и припоя для пайки

Технология пайки паяльником

Вопросами «как правильно паять паяльником провода на наушниках» и «как создавать прочие виды соединений» задаются многие, кто столкнулся с необходимостью простого ремонта проводов. В таких случаях действительно проще обойтись своими силами, чем обращаться к мастеру. Первым делом нужно убедиться в чистоте поверхности и наличии подходящей заточки.

Следующим шагом является лужение жала. Для этого инструмент нужно включить в сеть и прогреть до максимальной температуры. После этого зачищенное жало погружается в канифоль. Затем, пока оно еще не остыло, его погружают в припой. Материал должен обволакивать основную рабочую часть инструмента.

Лужение жала паяльника

«Важно!

Далее нужно убедиться, что на проводах нет ржавчины, грязи, лака, жира и других лишних веществ.»

Соединяемые детали должны быть полностью чистыми. На поверхность соединяемых проводов наносится выбранный флюс. Разогретым паяльником нужно взять небольшое количество припоя, помещающееся на жале, и переместить его на участок соединения. Несмотря на кажущуюся простоту, здесь требуется навык, чтобы сделать это ровно и четко. Припой не всегда нормально берется и растекается. Проблемы с температурой, неподходящим флюсом и прочими компонентами всегда усложняют работу.

Жало паяльника с припоем подносится к месту соединения и прикладывается всей лопаткой. Новички часто стараются сделать это слишком аккуратно и переворачивают жало над проводами, чтобы припой стек, или подносят жало боком, что не позволяет материалу нормально стекать вниз.

Нанесение припоя на провод

После нанесения припоя инструмент нужно сразу же убрать от места пайки. У профессионалов процесс проходит достаточно быстро. Просматривая уроки и обучаясь, как правильно паять паяльником для чайников, можно не спешить, так как опыт приходит со временем. Качественно выполненная пайка не имеет трещин, наплывов и шероховатостей. Это ровные блестящие контакты.



Советы по пайке

Новичкам нужно усвоить несколько основных советов, которые помогут повысить качество работы:

  • Не стоит начинать обучение с алюминиевых деталей. Они одни из самых сложных, так как на их поверхности очень быстро образуется окислительная пленка. Чтобы избежать проблем, нужны тщательная подготовка и обработка.
  • Рекомендовано внимательно следить за температурой разогрева, так как у каждого припоя своя отметка плавления. Если жало будет слабо разогрето, то соединения не получится, а слишком высокая температура приводит к закипанию припоя, что также негативно влияет на общий результат.
  • Вне зависимости от вида металла, с которым ведется работа, флюс наносится непосредственно перед пайкой, чтобы он не высох и не растекся.
  • Чтобы повысить качество, для каждого металла подбирается свой флюс, максимально схожий по свойствам с соединяемыми проводами. Это увеличит крепость и долговечность соединения.

Заключение

На первых этапах обучения важно понять сам принцип создания соединения. Он практически одинаков во всех случаях. Для мастера главным моментом является подбор подходящей температуры и прочих режимов. Освоив начальные этапы на самых простых вещах, потом уже можно рассматривать особенности, как правильно паять паяльников провода к плате, как заменять контакты на микросхемах и как запаивать трещины на металлических изделиях.

С самого начала нужно усвоить принципы качественного соединения, чтобы потом на основе этого развиваться. Только усвоив основу, сколько бы времени это не заняло, стоит продвигаться дальше.

Как паять? Как правильно пользоваться паяльником и научиться пайке с нуля? С чем надо работать?

С давних времен человечество знакомо с паяльником и техникой его эксплуатации, благодаря чему получается соединить в единое целое несколько разных металлических изделий. Впервые данный метод начали практиковать кузнецы-ювелиры, так как их стандартная сварка не позволяла создавать оригинальные украшения. Чуть позже данная технология стала применяться при починке посуды из нержавейки. А когда человечество освоило электричество, припой стал основным методом соединения электрокомпонентов. Освоить технику спаивания несложно, главное – проявлять особую внимательность, щепетильность и огромное терпение.

Техника безопасности

Любые производственные процессы требуют соблюдения техники безопасности. Особенно важно следовать всем правилам в работе, связанной с высокой температурой и электричеством.

К сожалению, не каждый человек в полной мере оценивает риски процесса паяльных работ. А ведь банальное соблюдение правил безопасности позволяет обеспечить защиту от термических ожогов и удара током. А самое главное – при правильном использовании паяльника предотвращается риск возникновения пожара.

Прежде чем приступать к пайке металлических элементов, необходимо убедиться, что кабель питания паяльника исправен. Жало ни в коем случае не должно соприкасаться с проводом и другими предметами, подвергающимися воздействию высокой температуры. В процессе работы необходимо откладывать паяльник на специальную подставку. Категорически запрещается касаться корпуса прибора и уж тем более хватать его голыми руками.

Как говорят мастера, правильно паять – значит, паять безопасно. Каждый процесс пайки преследует 2 фактора опасности:

  • высокий уровень температуры;
  • опасные газы, выделяемые при нагреве проволоки и флюса.

Далее предлагается познакомиться с основными правилами техники безопасности, которые должен соблюдать каждый специалист, будь то опытный профессионал или же начинающий мастер.

  • Прежде чем подключать устройство к розетке, необходимо внимательно его смотреть. Проверить, чтобы не было каких-либо механических повреждений. Убедиться, что кабель и вилка целые, а жало крепко зафиксировано у основания ручки.
  • Так как в процессе пайки выделяются вредные для здоровья газы, необходимо, чтобы рабочее место имело хорошую вентиляцию. В идеале это должно быть помещение, оснащенное вентиляционной вытяжкой.
  • Ни в коем случае нельзя нагромождать рабочее место разными инструментами и материалами. Под рукой должны присутствовать только те предметы, которые требуются для выполняемой работы.
  • Откладывать паяльник во включенном состоянии необходимо на специальную подставку, которая прочно фиксируется на рабочей поверхности.
  • Во время припоя крайне важно защищаться от брызг флюса. Для этого необходимо использовать защитные перчатки, очки и щиток.
  • Чтобы соединяемые детали не сдвигались, следует использовать только специальные инструменты: пинцет, зажим, «третья рука».
  • Категорически запрещается прижимать спаиваемые элементы руками, нагретым корпусом паяльника или массивными предметами.

Если вдруг капли флюса или припоя случайно попали на кожный покров, требуется незамедлительно промыть участок поражения холодной воды. Сверху обработать рану заживляющим кремом или спреем. В случае если брызги поразили слизистую или глаза, необходимо срочно обратиться к врачу.

Что необходимо?

Для любого процесса соединения металлических изделий важно иметь основной источник тепла. Как становится понятно, речь идет о паяльнике. Работы с открытым пламенем, электрической спиралью или лазерным лучом чаще всего проводят в производственных масштабах. Для дома специалисты предпочитают приобретать привычные электрические модели. С их помощью можно отремонтировать и восстановить разные электросхемы, сконструировать электротехническое оборудование, а также сделать лужение припоя металлических конструкций.

Активация электрического паяльника происходит посредством подключения вилки устройства в розетку. Стандартная длина кабеля большинства моделей составляет 1 м, однако мастера утверждают, что этого размера не всегда хватает для комфортной эксплуатации, поэтому приходится использовать удлинитель. Кабель электрического паяльника встроен в рукоятку, которая может быть выполнена из дерева или пластика. Внешне она напоминает удлиненную ручку, форма которой удобно располагается в руке.

Для пайки электронных изделий предпочтительно использовать паяльник с невысокой мощностью, рукоятка которого отличается пистолетной формой с курком запуска нагрева. Именно на таких моделях жало довольно быстро приобретает высокую температуру.

Для соединения металлических изделий используется припой. Это сплав из олова и свинца. В некоторых случаях добавляются иные виды металлов. Припой представляет собой трубку или проволоку разных диаметров. В трубчатом припое внутренняя часть наполнена канифолью, благодаря чему процесс пайки протекает гораздо проще.

Благодаря введению в сплав свинца уменьшается стоимость расходных материалов. Его количество в составе можно узнать, познакомившись с маркой выбранной трубки. Например, ПОС-62, где «П» означает припой, «ОС» говорит об оловянно-свинцовом содержании, «62» – процент присутствия химического элемента.

В бытовой сфере предпочтительно использовать припой с низким содержанием олова. А для лужения посуды предпочтительно выбирать составы с большим его содержанием. Также в процессе пайки используются мягкие и твердые припои. К мягкой разновидности относятся расходные материалы, плавящиеся при температуре ниже 450 градусов.

Стоит отметить, что обычному электрическому паяльнику очень сложно расплавить твердые припои, именно поэтому мастера рекомендуют использовать в быту только мягкие разновидности.

Обязательное условие пайки заключается в применении флюса – дополнительного компонента, который обеспечивает растворение окислов пленки соединяемых конструкций. Он гарантирует отличное сцепление и улучшает условия растекания сплавов.

В домашней мастерской в качестве флюса применяется обычная канифоль. Ее размягчение начинается при нагреве в 50 градусов. Максимальная температура плавления составляет 200 градусов, но при такой температуре она начинает кипеть.

На сегодняшний день канифольный флюс можно встретить в разных формах: в виде порошка, густоватого раствора и небольших кусков. Но не всегда их можно применять для спаивания металлических элементов. Например, серебро или нержавейку предпочтительнее паять кислотным флюсом.

Наверняка о паяльной пасте слышали немногие, однако этот элемент обязательно используется мастерами в процессе соединения металлических изделий и в ремонте микросхем. Только используют ее в местах, куда сложно дотянуться обычным припоем. Наносится паста непосредственно на компонент, затем прогревается жалом паяльника.

Паяльную пасту можно приобрести в специализированном магазине либо сделать своими руками. Для этого потребуются оловянные опилки. Их необходимо смешать с жидким флюсом до получения густой консистенции. Хранить готовую пасту следует в плотно закрываемой упаковке. Но не стоит забывать, что даже домашняя паяльная паста имеет срок хранения. Использовать ее можно в течение 6 месяцев со дня приготовления.

Во время спаивания различных элементов основная часть работы возлагается на жало, которое нагревается до высокой температуры. После создания каждого соединительного шва паяльник откладывается в сторонку на небольшой промежуток времени. Ни в коем случае нельзя класть его на стол. Для домашних электрических моделей предпочтительно использовать специальные подставки. У мощных паяльников роль держателя выполняют 2 опоры, которые установлены на фанерном основании.

Для бытовых электрических моделей вполне сгодится конусообразный держатель, которой можно сделать самостоятельно либо приобрести в строительном магазине. Современные модели подставок оснащены регулировкой рабочей температуры. Они имеют дисплей, на котором указывается показатель нагрева жала.

Еще одним незаменимым элементом, предназначенным для спаивания металлических изделий, является оплетка. Ее используют только тогда, когда есть необходимость удалить припой. По внешнему виду она напоминает плотный сетчатый материал, поверхность которого покрыта флюсом из тончайших проволок меди. Принцип действия оплетки очень прост: сетка укладывается на рабочее место и впитывает расплавленный припой. Стандартная ширина оплетки составляет 5 мм. Продается она в виде рулонов, диаметр которых равен 5 см.

Из этого следует, что одного рулона оплетки хватит для длительного использования.

Подготовка

Прежде чем приступать к соединению металлических конструкций или восстановлению микросхем бытовых приборов, необходимо провести предварительную подготовку к предстоящим работам. В противном случае мастеру будет неудобно и некомфортно, а вся последовательность действий собьется.

Рабочего места

Очень важно, чтобы вентиляция в выбранном помещении работала бесперебойно, так как в процессе спаивания происходит образование вредных паров. А при отсутствии вытяжки они будут скапливаться в замкнутом пространстве, постепенно оседая в организме человека.

Если же помещения не оборудовано вытяжкой, можно воспользоваться привычной всем форточкой. Вот только процесс спаивания придется останавливать на некоторое время, чтобы сделать проветривание комнаты.

Очень важно, чтобы освещение в выбранном для работы пространстве было ярким. В качестве дополнительной подсветки на рабочей зоне можно установить лампу-прищепку.

Паяльника

Как известно, паяльники различаются по мощности. Модели с показателем в 20–50 Вт подходят для работы с электроникой. С их помощью можно восстанавливать разрывы тонких проводов. Модели мощностью 100 Вт и выше предназначены для спаивания слоев меди, толщина которых не превышает 1 мм. Инструмент в 200 Вт и выше позволяет специалистам работать с массивными конструкциями. Из этого следует, что для домашней эксплуатации вполне достаточно маломощного паяльника.

Современные модели имеют удобную и красивую форму, напоминающую слегка увеличенную шариковую ручку. Только держаться необходимо не за кончик, а за верхнюю защищенную часть конструкции.

Прежде чем приступать к работе, паяльник необходимо подготовить. Если это первичное включение, с корпуса инструмента необходимо убрать заводскую жидкость. Не сделав этого в процессе нагрева, возникнут задымление и неприятный запах. Если вдруг у мастера не возникает желания производить очистку от смазки, необходимо подключить паяльник к удлинителю и выставить его на улицу примерно на 20 минут. Устройство быстро нагреется, а остатки заводского масла выгорят, растворившись в воздухе.

Далее необходимо проковать молотком жало и придать ему форму. Далее требуется снять с жала оксидную пленку. Для этого необходимо взять мелкозернистую наждачку или бархатный напильник. После очищения жала необходимо облужить припой.

Деталей

Процесс спаивания всегда состоит из нескольких этапов, и прежде всего необходимо подготовить металлическую поверхность, а именно: удалить окисную пленку, обезжирить – и только после приступать к облуживанию.

Обязательное условие подготовки – это зачистка старых проводов. При помощи наждачки снимается окисная пленка, однако лезвием будет гораздо удобнее. При подготовке гибких проводов придется обработать каждую отдельную проволоку. Главный признак готовности деталей к спаиванию заключается в появлении равномерного блестящего цвета поверхности, не имеющего остатков оксидной пленки.

Прежде чем спаивать детали, важно их обезжирить гладкой (неворсистой) ветошью, смоченной в ацетоне.

Что касается новых проводов, у них окисная пленка отсутствует. Их облуживание делается сразу после снятия изоляции. Залужевывать медные провода требуется под флюсом. В случае когда работа происходит с алюминием, процедуры зачистки и облуживания придется совместить.

Как пользоваться паяльником?

Наверняка каждый человек знает принципы действия паяльника, но не каждому приходилось с ним работать. Соответственно, первичные попытки соединить несколько разных деталей не увенчиваются успехом. Профессионалы в данной области советует неопытным мастерам начинать с обрезков проводов. Таким образом, они смогут научиться с нуля правильно держать паяльник, наносить расходный материал и создавать аккуратные соединительные швы.

Начинать лучше всего с одножильных проводов. Освоив технику простого соединения, можно приступать к более сложным работам, а именно к многожильным проводам.

Существует несколько признаков, позволяющих понять, что молодой мастер сделал качественное соединение:

  • поверхность твердого припоя приобрела серебристый цвет с небольшим отблеском;
  • отсутствуют капли и потеки;
  • соединенные элементы прочно зафиксированы относительно друг друга – их невозможно разорвать руками;
  • изоляция не имеет признаков оплавления.

После успешного окончания обучения на многожильных проводах можно приступать к жилам большого сечения.

Далее предлагается познакомиться с пошаговой техникой пайки проводов, которую используют профессионалы.

  • Необходимо снять примерно 3–5 см изоляции.
  • Произвести зачистку и обезжиривание соединяемых жил.
  • Требуется сформировать плотную закрутку проводов.
  • Сделанный проводной сросток обрабатывается флюсом.
  • Жалом паяльника набирается припой – делается спаивания скрутки. Нагрев необходимо продолжать до полного обволакивания припоем. При необходимости данную процедуру придется повторить несколько раз. В готовом исполнении припой должен покрывать все части сростка.
  • Спаянный сросток изолируется.

Данная технология предназначена для проведения работ с медными и алюминиевыми проводами, которые чаще всего встречаются в бытовой жизни. По окончании спаечных работ необходимо обработать концы проводов флюсом. А затем убрать его остатки. Далее берется безворсистый тканевый материал, который необходимо обмакнуть в мыльную пену и обработать место спаивания. В качестве просушки можно использовать фен либо сухую ветошь.

Возможные проблемы

К сожалению, не всегда даже у опытных мастеров процесс спаивания разных металлических элементов проходит удачно. В некоторых случаях могут возникнуть проблемы, которые легко выявляются визуально.

  • Слабое нагревание соединяемых элементов. Если говорить профессиональным языком, данная проблема называется «холодная пайка». В такой ситуации припой становится тусклым, а его механическая прочность ослабевает. Он очень быстро разрушается.
  • Сильный нагрев компонентов. В такой ситуации припой не покрывает поверхность соединяемых элементов. Говоря простыми словами, фиксация полностью отсутствует.
  • Случайный сдвиг соединяемых компонентов, произошедший до затвердевания припоя. К сожалению, такая проблема возникает очень часто, когда посторонние шумы и звуки не дают мастеру сконцентрироваться на своей работе. В такой ситуации возникает разрыв пленки припоя, что можно увидеть невооруженным взглядом. Соответственно, соединение между элементами пропадает.

Единственным решением для всех представленных дефектов является повторная процедура пайки.

О том, как правильно паять паяльником, смотрите в следующем видео.

советы и рекомендации для новичков

Те, кто ни разу не брал в руки паяльник, вполне могут быстро и легко научится обращаться с ним. Эта статья поможет в этом. Такое умение всегда пригодится в жизни любого человека. Ведь нередко различные электронные приборы выходят из строя только из-за того, что, к примеру, отлетел проводок. И если знать, как паять, с такой проблемой можно справиться самостоятельно.

Что понадобится?

Чтобы начать самостоятельное обучение работы с паяльником, понадобится сам паяльник. Они бывают разных видов, которые предназначены для разнообразных целей. Первое, на что следует обратить внимание при выборе такого устройства, – это показатель мощности: 20-40 Вт для распайки паяльником в домашних условиях вполне хватит.Меньшая мощность обычно используется для распайки микросхем. Нагревательный аппарат мощностью до 100 Вт в сочетании с канифолью потребуется, если необходимо работать с толстыми проводами.

Выбрав необходимый аппарат, понадобится подставка под него, так как во время работы с этим инструментом он нагревается до 300 градусов. Подставка должна располагаться справа, чтобы основной инструмент был всегда под рукой. И конечно, не обойтись без припоя. Он состоит из сплава кадмия, олова и свинца, но есть и другие виды, тоже сделанные из легких металлов. Еще потребуется флюс — он предназначен для обезжиривания и предотвращения окисления. Проще говоря, он облегчает процесс работы с паяльником. Выбирать его марку надо в зависимости от припоя и того, с чем требуется работать. В домашних условиях применяется ЛТИ-120.

Итак, для пайки понадобятся:

Это самое необходимое. Помимо этого рекомендуется на рабочей зоне постелить кусок фанеры, чтобы не повредить стол паяльником. Для этой цели подойдет и другой жёсткий материал. Не помешают и кусачки для снятия изоляции с проводов. А для жала нужен еще и напильник, чтобы чистить его от остатков припоя по завершению работы или перед её началом. Чтобы работа была удобнее, можно использовать пинцет: провода во время пайки горячие, и руками их не удержать. После того как все готово, можно узнать, как паять, на практике.

Какой нагревательный аппарат выбрать?

Лучше приобретать не обычное устройство, а паяльную станцию — она не намного дороже, но эффективнее. Такое устройство имеет регулируемый режим нагрева, а его наконечник легко держит постоянную температуру, поэтому пережечь детали таким паяльником будет крайне сложно, да и сам наконечник не перегорит. Главное при выборе основного инструмента — правильно подобрать его мощность. От этого зависит качество пайки.

Форма жала тоже немаловажна. Это может быть игла, лопатка или конус. По большей степени тут все зависит от удобства работы с паяльником и целей, для которых он будет использоваться.

С чего начать?

После приобретения нового прибора его необходимо заточить, а затем облудить. Дабы облегчить этот процесс, надо чтобы на жале выгорела смазка. Прибор просто подключается к сети на несколько минут, затем его поверхность зачищается.Чтобы облудить нагревательный прибор пока он разогретый, его конец обрабатывается канифолью и опускается в припой.

Поверхность, которую требуется запаять, должна быть чистой от лака, краски, поэтому используется наждачная бумага для её очистки. После этого на поверхность наносится флюс, а на жало — припой, и начинается процесс пайки. Жало должно касаться провода или детали всей лопаточкой. При этом важно работать паяльником быстро, иначе деталь, с которой приходится работать, может перегореть. С первого раза вряд ли всё получится, как надо, поэтому сначала рекомендуется потренироваться. Перед тем как научиться паять паяльником красиво и быстро, тренировки просто необходимы.

Важные моменты

За температурой прибора необходимо постоянно следить: если жало перегреется, то припой просто будет растекаться, и паяльные работы не получатся. Если же жало не будет иметь достаточной температуры, то пайка будет ненадежной: она будет рыхлой и неустойчивой.

Если на устройстве для пайки нет регулятора температуры, то его нагрев можно проверить с помощью канифоли: приложите к ней жало, и если от нее начинает идти легкий дымок со специфическим запахом, то прогрев его оптимален.

Перегрев определяется по густому дыму чёрного цвета.

Температуру можно проверить и на припое: он начнет растекаться от большой температуры. Если температура будет недостаточной, он просто не будет плавиться. Это самый важный момент, который необходимо учитывать во время работы с этим инструментом.

Правила безопасности

Во время пайки очень легко обжечь руку или уронить горячий инструмент на ногу. Работать надо максимально осторожно и внимательно. Не надо торопиться с паяльником. Также важно не использовать много флюса: нагреваясь, он может брызгать, что тоже не безопасно. То же касается и припоя: брать его надо ровно столько, чтобы хватило на одну пайку паяльником.

Похожие статьи

Как правильно паять? Пайка своими руками | Микросхема

Наша сегодняшняя публикация будет крайне полезна новичкам в радиолюбительстве и связанном с ним паяльном деле. Да и заядлым электронщикам и гикам не мешало бы освежить в памяти навыки пайки, тем более в таком веселом познавательном стиле в виде комикса от легендарного Митча Альтмана (Mitch Altman), хакера и изобретателя. Он путешествует по миру, обучая людей, как делать великолепные вещи с помощью электроники.

Также его соавтором стал Энди Нордгрен (Andie Nordgren), который, по его собственному признанию, не паял и не держал паяльника в руках с 4-го класса, когда Митч преподал ему пяти минутный мастер-класс, как паять так, чтобы соединение было крепким.

Его этот урок так впечатлил своей гениальной простотой, что Энди решил создать комикс. Цель его была в том, чтобы в игривой форме научить правильно паять и показать, что паять – просто, распространив брошюру среди как можно большей радиолюбительской аудитории, т.е. среди Вас, дорогой друг-радиолюбитель, читающий эти строки. Ведь перво-наперво, что обязан уметь каждый радиолюбитель, это держать в руках паяльник!

Вот в переводе слова Митча Альтмана: "Вы хотите узнать, как паять? Ты хочешь делать действительно классные вещи? Вы хотите учить других людей, как правильно паять (и тоже делать крутые вещи)? Тогда эти комиксы вас научат!".

Далее опубликованы 7 страниц комиксов, объясняющих в подробностях и с картинками, как делать качественную пайку, даже если вы никогда не паяли ранее.

P.S. За перевод с английского огромное спасибо Михаилу Санникову (atarity{at}gmail.com).

P.S.S. Если вам стал полезен этот урок, и вы взяли его на «вооружение», то прошу отписаться в комментариях ниже. Спасибо!

Также вы можете скачать одним архивом все приведенные выше иллюстрации по правильной пайке:

Скачать картинками, RUS language

и на английском языке:

Download picture, ENG language

А также в формате PDF, на русском языке:

Скачать

Обсуждайте в социальных сетях и микроблогах

Метки: полезно знать

Радиолюбителей интересуют электрические схемы:

Для усилителя мощности 250 ватт
Ламповый усилитель

Как паять? О том как правильно паять трубы паяльником расскажет Леруа Мерлен.

1Виды электрической пайки

Электрическая пайка позволяет соединять металлические детали, которые не подвержены сильным нагрузкам.

Она используется в следующих областях: электроника, радио, производство звуковой аппаратуры, пирогравюра, изготовление макетов… На самом деле, электропаяльник – это нагревательный элемент, окончание которого разогревается до температуры, способной плавить некоторые металлы.

4 Пайка электрических соединений

 Совет
Выберите паяльник, соответствующий виду работы: для пайки электрической схемы используйте паяльник низкой мощности с тонким наконечником.

Если вы новичок, потренируйтесь на неисправной печатной схеме.

Подготовьте свою работу таким образом, чтобы максимально сократить время нагревания схемы. Это позволит продлить срок службы схемы.

Используйте небольшое количество припоя: излишки припоя могут привести к разрыву цепи или к возникновению короткого замыкания.


Удалите старый припой

Разогрейте припой окончанием стержня. Когда припой расплавится и станет блестящим, поднесите к нему оплетку для распайки, которая впитает в себя расплавленный припой
Придерживая паяльник на месте, уберите оплетку и удалите припой.

Пайка двух проводов

Зачистите провода от изоляции на длину около 1 см.
Соедините вместе два провода. Нагрейте припой и нанесите его в месте соединения проводов.

Не трогайте провода, пока они не остынут.

Пайка электрической схемы

Разогрейте паяльник в течение нескольких минут.

Отлудите окончание стержня, обмакнув его в припой.



Поместите окончание стержня на место пайки. Нагревайте его несколько секунд. Приложите проволоку припоя в месте контакта. Дайте пайке остыть.



Вся представленная информация имеет рекомендательный характер. Для установки, подключения и обслуживания электрических приборов и/или цепей обращайтесь только к профессионалам, прошедшим cоответствующее обучение и имеющим допуск к работам.

Как научиться паять. Выбор инструментов для качественной пайки

Современные радиодетали настолько миниатюрны, что качественная пайка без специализированных инструментов практически невозможна. Пользуясь обычным паяльником, вы вряд ли добьетесь выдающихся результатов, даже имея соответствующий опыт.


Итак, необходимый минимум инструментов для качественной пайки:

1. Низковольтный паяльник, питающийся через понижающий трансформатор и схему стабилизации с плавно регулируемым напряжением на выходе до 24 Вольт. Обычно такие паяльники входят в состав паяльных станций, поэтому если вы собираетесь профессионально заниматься сборкой/ремонтом электронных схем, желательно купить паяльную станцию при первой же возможности.


2. Устойчивая и надежная подставка под паяльник. Обычно такого типа подставка из термостойкого пластика и металла входит в комплект поставки паяльных станций. Купить подставку под паяльник можно и отдельно – главное заранее убедиться, что она подойдёт к паяльнику.


2. Сменные насадки к паяльнику. Выбирая паяльную станцию, заранее узнайте, какого типа насадки к ней подходят и насколько легко их менять. Наибольшей популярностью пользуются насадки брэнда «Hakko», совместимые с недорогими китайскими паяльными станциями. Если у вас нет возможности купить набор насадок – можно обойтись одной универсальной - тип Hakko 900M-T-3C.


3. Прочный и удобный пинцет, не притягивающийся к магниту! Придерживать мелкие детали пинцетом во время пайки гораздо удобнее, к тому же он играет роль теплоотвода, препятствуя чрезмерному нагреву мелких радиокомпонентов.

4. Припой. Качество припоя напрямую зависит от его состава - чем больше в припое свинца, тем хуже он плавиться. Помните также, что свинец и его пары – ядовиты, поэтому для пайки нужна качественная вентиляции (вытяжка). Используйте также защитные очки – мелкие капельки припоя, отбрасываемые пружинящими контактами, способны пролетать несколько метров!
Для пайки SMD компонентов идеально подходит припой, диаметром 0,5-1 мм. Его гораздо удобнее дозировать, но следует учесть, но на такой припой цена, разумеется, выше обычного!
5. Флюс. Главная задача флюса – защита деталей от окисления. Паять без флюса практически невозможно – припой не будет прилипать к поверхности, а если и будет, то непрочно.


Припои, уже имеющие в составе флюс, могут подаваться в зону соединения деталей непосредственно, что существенно упрощает и ускоряет пайку. Чаще всего в качестве флюса радиолюбители используют обыкновенную канифоль, не требующую последующей отмывки.
Чтобы наносить канифоль было легче, можно изготовить из неё жидкий флюс – просто растворите измельчённую канифоль в чистом спирте.
Главное правило качественной пайки заключается в том, что флюс должен покрыть поверхности деталей ещё до их нагревания. Недостаточное количество флюса – самая распространенная причина плохой пайки! Разумеется, не следует «перегибать палку», иначе флюс может затечь в места, из которых его очень сложно удалить, например мелкие разъемы.

Большую помощь при пайке могут оказать и вспомогательные инструменты. Один из них – это так называемый держатель «третья рука», купить который будет полезно любому радиолюбителю.

Пайка 101: для новичков: 5 шагов (с изображениями)

Первым делом вам нужно сделать чистое место с местом для работы. Вы не хотите ничего сжигать.

Подключите или включите паяльник и подождите несколько минут или пока паяльник не достигнет установленной температуры.

После того, как паяльник нагрелся, очистите жало губкой или очистителем проводов

Губка:

Намочите губку и потрите наконечник с обеих сторон, чтобы удалить припой и / или грязь

Очиститель проводов:

Палка несколько раз вставьте жало паяльника в чистящую проволоку, пока оно не станет чистым.

Никогда не царапайте наконечник наждачной бумагой, ножом и т. Д. Это снимет внешний слой наконечника, что приведет к накоплению грязи и снижению производительности.

По возможности сделайте хорошее механическое соединение перед пайкой. Это сделает связь более прочной.

Оловите жало. Для этого нанесите небольшое количество припоя на жало паяльника, прежде чем пытаться что-либо припаять. После того, как вы залудили наконечник, вам нужно как можно быстрее приступить к пайке.Чем дольше вы хотите, тем сложнее будет паять. Наихудший вариант - снова очистить наконечник и олово. Лужение наконечника увеличит площадь поверхности и повысит степень связи, что позволит передать больше тепла металлу, который вы пытаетесь паять. Вы хотите очистить и повторно залудить наконечник после нескольких паяных соединений. Никогда не стоит оставлять чаевые незапятнанными. Это вызовет проблемы с производительностью и окисление наконечника. Использование паяльника без лужения жала приведет к его повреждению.

После того, как вы залудили наконечник, нужно коснуться им металла, который вы пытаетесь припаять.Поскольку наконечник находится на металле, вы хотите медленно добавлять припой, пока не увидите, что припой стекает по металлу. Как только вы увидите, что припой движется по металлу, вы можете добавлять припой немного быстрее, пока у вас не будет достаточного количества припоя и соединение не будет выполнено.

После того, как вы сделали паяное соединение, вы хотите удалить паяльник и не перемещайте соединение, пока припой не затвердеет. Если вы сразу переместите соединение, оно либо развалится, либо вызовет холодное паяное соединение.Холодное паяное соединение - плохое соединение, и вы захотите его перепаять.

После того, как вы сделали хорошее паяльное соединение и закончили работу с паяльником, вам необходимо его очистить ...

RadioShack Learn to Solder Kit с паяльником 25 Вт и подставкой [RSH6400214]

Базовый комплект для обучения пайке. Все, что вам нужно для начала работы в пайке и электронике.

  • Сделайте увлекательный проект по электронике, пока вы изучаете основы пайки. Внутри вы найдете паяльник 25, а также инструменты и компоненты, необходимые для создания рабочего мини-электронного пианино.
  • Внесено в список UL - UL протестировал репрезентативные образцы этого продукта и установил, что он соответствует требованиям UL.

В этот набор входит более 32 штук, в том числе:

  • Паяльник 25 Вт с эргономичной и удобной рукояткой (Каталожный № 6402070).
  • Канифольный припой (60% олова, 40% свинца).
  • Мини-кусачки для диагональной проволоки.
  • Проектный комплект для фортепиано - Печатная плата с компонентами.
  • Стойка безопасности.

Запасной наконечник (Кат.6402073)

Как паять

  • Тщательно очистите детали для пайки.
  • Экономно используйте припой. Избыток может перекинуться на другие соединения и вызвать короткое замыкание.
  • Оловите жало, подключив утюг и дайте ему полностью нагреться (около трех минут). Нанесите припой на все его конические поверхности, пока наконечник не будет полностью покрыт. Сотрите излишки припоя мягкой влажной тканью или губкой (или вы можете использовать средство для разбавления наконечников / очиститель, например, каталожный номер.6400020)
  • Перед пайкой залудите провод, нагревая его и пропуская небольшое количество припоя.
  • Приложите конусообразную поверхность наконечника (не его острие) к паяемому соединению. Затем нанесите припой на нагретое соединение. Следите за тем, чтобы припой не растекался по стыку, расплавив его на кончике утюга.

Â

ПРЕДУПРЕЖДЕНИЕ :

  • Работайте только в сухом месте, свободном от легковоспламеняющихся материалов.
  • Не пытайтесь дотронуться до кончика горячего паяльника или удалить припой с его поверхности руками.
  • Когда паяльник не используется, всегда кладите его на безопасную подставку.
  • Храните паяльник в сухом, безопасном месте, недоступном для детей.

ВНИМАНИЕ: Хранить в недоступном для детей месте. Содержит лиды. Не вдыхать пары. Может вызвать головокружение, головные боли, раздражение или аллергическую реакцию. Использовать при достаточной вентиляции. При необходимости используйте средства защиты органов дыхания, одобренные NIOSH. После использования тщательно вымойте руки водой с мылом. ПРОГЛАТЫВАНИЕ: Немедленно позвоните врачу или по номеру службы экстренной помощи.КОЖА: Охладить ожоги водой и оказать первую помощь; при сыпи снимают с экспозиции. ГЛАЗА: При ожогах промойте прохладной водой и обратитесь к врачу; при раздражении паром, убрать из-под воздействия. ВДЫХАНИЕ: Вынести на свежий воздух; при затрудненном дыхании проконсультируйтесь с врачом. В случае неотложной медицинской помощи звоните в токсикологический контроль по телефону (303) 623-5716.

ПРЕДУПРЕЖДЕНИЕ: При использовании этого продукта для пайки и аналогичных операций образуются химические вещества, которые, как известно в штате Калифорния, вызывают рак и врожденные дефекты (или другие нарушения репродуктивной системы).

Гарантия на детали: 90 дней

Kid Maker: как паять | Scholastic

Пайка (произносится как sa-der-ing) - это процесс, при котором вы соединяете два или более металлов путем плавления присадочного металла, называемого припоем, в стык, где встречаются металлы. Присадочный металл плавится раньше других металлов, потому что он имеет более низкую температуру плавления, чем эти металлы. Пайка часто применяется для изготовления украшений и витражей, а также в водопроводной и электрической проводке.

Раньше почти все припои содержали свинец, но сплавы, не содержащие свинца, становятся все более широко используемыми из-за проблем, связанных с окружающей средой.

Производители детей от 6 лет могут паять металл под присмотром взрослых. Вот пошаговые инструкции, как разжечь страсть вашего ребенка к пайке.

Материалы и инструменты

  • Паяльник
  • Стальная проволока (калибр 0,0286)
  • Защитные очки
  • Инструмент "Руки помощи"
  • Кусачки
  • Паяльник (с губкой)

Инструкции
Шаг 1: Намочите губку (она используется для чистки утюга после пайки).

Шаг 2: Подключите паяльник к розетке.

Убедитесь, что вилка и провод не создают опасности споткнуться.

Шаг 3: Наденьте защитные очки или защитные очки на себя и своего ребенка.

Шаг 4: Включите паяльник.

Шаг 5: Увеличьте температуру до 700 градусов по Фаренгейту (примерно 400 градусов по Цельсию).

Шаг 6: Отрежьте кусочки проволоки.

Используйте кусачки, чтобы отрезать два куска стальной проволоки. Кусочки должны быть длиной с указательный палец.

Шаг 7: Передайте проволоку в руки помощи.

Поместите два куска стальной проволоки в инструмент «Руки помощи». Вставьте по одному проводу в каждый из двух зажимов типа «крокодил». Разместите проволоку в форме буквы «X».

Шаг 8: Удерживайте припой.

Держите припой в руке, противоположной руке, которой вы пишете (если вы правша, держите припой в левой и наоборот). Убедитесь, что припой не слишком близко к вашим пальцам и не слишком далеко.

Шаг 9: Возьмите паяльник.

Выньте паяльник из кобуры, удерживая его ТОЛЬКО за желтые ручки. (В другом месте утюг будет очень горячим). Возьмитесь за утюг так же, как за карандаш.

Шаг 10: Нагрейте провода.

Прикоснитесь горячим концом паяльника к точке пересечения двух отрезков стальной проволоки (середина «X»). Подержите здесь утюг примерно 30 секунд, чтобы нагреть стальную проволоку.

Шаг 11: Припаяйте соединение.

Медленно вставьте припой в точку пересечения «X» и паяльника.Если стальная проволока достаточно горячая, припой расплавится и в месте соединения появится небольшой кусок металла (во время этого процесса может появиться немного дыма). Если припой не плавится, то нужно продолжить нагрев стальной проволоки утюгом.

Повторяйте этот процесс, пока не получите паяное соединение на пересечении двух отрезков стальной проволоки. Не прикасайтесь к горячему стыку примерно 30 секунд, прежде чем протестировать его, иначе вы можете получить ожог.

Шаг 12: Припаяйте соединение.

После того, как вы закончите пайку, осторожно протрите влажную губку любым дополнительным припоем, чтобы кончик паяльника оставался чистым.

Шаг 13: Заменить паяльник.

Верните паяльник обратно в кобуру. Не ставьте утюг на стол или другую рабочую поверхность.

Если вы закончили свой проект, обязательно выключите утюг, а затем выключите его. Дайте паяльнику полностью остыть в течение 30 минут, прежде чем прикасаться к нему или убирать его.

навыков пайки - iFixit

Впервые использованная во втором поколении компьютеров еще в 1950-х годах, сквозная пайка представляет собой простейшую форму пайки, при которой выводы компонентов вставляются в металлические сквозные отверстия (PTH). Затем выводы припаиваются к контактным площадкам на противоположной стороне PTH.

Хотя он обеспечивает очень прочное механическое соединение, сверление дополнительных отверстий в печатных платах делает его намного более дорогим, чем другие методы, такие как поверхностный монтаж.

Пайка может быть опасной, если вы не соблюдаете несколько основных процедур безопасности. Вы работаете с горячими инструментами и расплавленными металлами. Вы хотите убедиться, что не обожгетесь. Не стоит носить свободную одежду, которая может мешать вам на работе, а также завязать волосы назад, если они длинные. Также важно мыть руки после пайки. Некоторый припой содержит свинец, и вы не хотите есть его.

Четыре основных правила безопасности:

  • Утюг горячий.
  • Дым - это не весело. Работайте в хорошо вентилируемом помещении.
  • Всегда надевайте защитные очки. Летящий расплавленный свинец вредит.
  • Вымойте свинцовые руки после пайки, прежде чем прикасаться к лицу или принимать пищу.

Для пайки требуется немного основного оборудования. Вам понадобится паяльник, чтобы нагреть припой, подставка для утюга, чтобы поставить утюг, чтобы он не обжигал стол, и припой.

Паяльник - это инструмент в форме ручки с тонким наконечником, который нагревается.Один из способов измерения паяльников - это мощность. Для большинства простых операций пайки без проблем подойдет паяльник мощностью от 25 до 50 Вт. Большинство утюгов представляют собой простые однотемпературные модели, но также можно купить продвинутые паяльные станции, где вы можете напрямую установить температуру наконечника с помощью шкалы или ручки.

Подставка для паяльника используется, чтобы горячий наконечник паяльника не обжигал стол или рабочую поверхность, когда вы кладете паяльник. Они часто идут в комплекте с паяльниками более высокого класса, но с большинством бюджетных моделей их нужно покупать отдельно.

Есть много разных припоев. Самый простой тип припоя - это припой с флюсовой сердцевиной 60/40. Этот припой состоит из 60% олова и 40% свинца. Этот вид припоя недорогой и с ним легко работать, однако он содержит свинец, с которым может быть опасно работать, если вы не соблюдаете надлежащие процедуры безопасности.

Альтернативой свинцовому припою является бессвинцовый припой. С таким припоем труднее работать, но он лучше для окружающей среды.

Для тех, кто только начинает заниматься пайкой, использовать свинцовый припой будет намного проще.

Теперь перейдем к самому интересному, собственно к пайке. Первым делом необходимо разместить деталь на печатной плате. Убедитесь, что плата и деталь чистые. Любая грязь или мусор на плате или проводе помешает правильному прилипанию припоя ко всему. Также может быть полезно использовать небольшой кусок малярной ленты или изоленты, чтобы прикрепить деталь к плате. Вам не нужно делать это все время, но если у вас есть проблемы с тем, чтобы какая-то конкретная деталь оставалась на месте, это может немного помочь.Наконец, дважды проверьте, что деталь, которую вы паяете, находится в нужном месте на печатной плате и в правильной ориентации. Некоторые детали, такие как конденсаторы, диоды, транзисторы и интегральные схемы, либо не будут работать, либо будут повреждены, если они не будут вставлены должным образом.

Возьмите утюг в одну руку, а припой в другую. Когда я паяю, я держу утюг доминирующей рукой, но вы должны попробовать каждый способ, чтобы увидеть, что вам больше всего подходит. Добавьте немного припоя на жало паяльника.Это называется «лужением» утюга, и оно помогает защитить кончик утюга, а также улучшает передачу тепла. Прикоснитесь утюгом к стыку, который вы паяете, обязательно касаясь как медной площадки на плате, так и провода на детали. Идея состоит в том, чтобы нагреть каждую часть соединения до одинаковой температуры, чтобы припой равномерно распространился по всем крошечным пространствам. Через одну-две секунды медленно воткните припой в стык. Если стык достаточно горячий, припой должен расплавиться и потечь в стык.Вам нужно всего лишь добавить припой на несколько миллиметров, так что не сходите с ума. После добавления припоя медленно оттяните паяльник от стыка, протрите жало влажной губкой и поместите паяльник в держатель.

Правильно выполненное паяное соединение должно иметь вид конуса с прямыми сторонами припоя. Если они изгибаются, значит, на стыке недостаточно припоя, и вам следует добавить еще немного. Если он выпирает, значит, припоя слишком много. Если это произойдет, лучше всего отсоединить стык от распаянной оплетки и повторить попытку.Стык тоже должен быть блестящим. Если это не так, значит, стык недостаточно нагрелся при расплавлении. Способ решить эту проблему - разогреть сустав и повторить попытку.

Если у вас есть сустав, который хорошо выглядит, готово! Продолжайте паять все остальные части на плату, и вы на пути к работающему проекту электроники.

Руководство по пайке | Бизнес-колледж

Введение

Инструменты:

Паяльники, предлагаемые DamLab Makerspace, - это паяльники Weller WTCPT 60W.Эти утюги оснащены цилиндрической гайкой и системой твердого наконечника, имеют электрический нагрев и достигают температуры 700F (~ 370C) со стандартным наконечником PTA7 (коническим). Это в отличие от утюгов, работающих на бутане, или утюгов с керамическим нагревательным элементом. Новые утюги стоят 160 долларов, поэтому используйте их только для пайки. Настоятельно не рекомендуется плавление пластмасс или неправильное использование жала паяльника. Мы обсудим правильный уход за паяльником позже в этом руководстве.

Имейте в виду на протяжении всего этого урока, что пайка будет выдерживать температуру до 700F! Это вызовет тепловые ожоги вашей кожи, если она коснется цилиндрической гайки или жала паяльника.Будьте предельно осторожны, когда ваш утюг включен, и воздержитесь от пайки в людном месте.

Техник:
Компоненты со сквозным отверстием:

Температурный диапазон, используемый для пайки компонентов со сквозным отверстием, составляет от 670F до 750F (от 350C до 400C) с наконечником в форме долота, рекомендованным для утюга. Паяльники в Makerspace находятся в этом диапазоне температур при 700F (~ 370C) и обычно имеют конический наконечник, который является обычным и отлично подходит для большинства работ со сквозными отверстиями.

Правильно припаяйте компонент со сквозным отверстием к плате, поместите элемент на плату и прикоснитесь концом к контактной площадке платы и к компоненту, к которому вы хотите припаять. Перед нанесением припоя на соединение необходимо обеспечить хорошую теплопередачу между наконечником, контактной площадкой и компонентом.

После того, как соединение должным образом нагреется, нанесите припой на противоположную сторону соединения; от наконечника, который контактирует с компонентом и подушкой.

ЗАПРЕЩАЕТСЯ наносить припой непосредственно на кончик утюга! Это создаст то, что называется «холодным» паяным соединением.Соединение является «холодным» и поэтому неэффективным, потому что железо, вступая в прямой контакт с припоем, сожгло весь флюс, находящийся в сердечнике припоя. Дым, который выходит при соприкосновении припоя и наконечника, - это выгорающий флюс. Назначение флюса состоит в том, что он удаляет оксиды, которые накапливаются на контактной площадке или компоненте, оставляя чистую поверхность для захвата припоя Sn / Pb (олово / свинец) на поверхности вашего соединения. Если у вас нет флюса, у вас не будет хорошего сустава.Флюс также можно наносить извне, но для компонентов со сквозным отверстием флюса, содержащегося в самом припое, достаточно. Повторюсь, НЕ прикасайтесь к припоям наконечника.

При нанесении припоя на сторону, противоположную наконечнику железа, помните о скорости подачи припоя. Вам нужно будет подавать припой со скоростью, зависящей от размера контактной площадки и толщины припоя.

  • Припой 1,0 мм довольно большой, и его нужно вводить в соединение медленно.
  • 0.Припой 8 мм является стандартным и подходит для общего применения.
  • Припой 0,4 мм небольшой и рекомендуется для работы с поверхностным монтажом.

Признаком хорошего соединения с припоем 60/40 или 63/37 олово / свинец является то, что припой выглядит блестящим и формируется на поверхности компонента. Если припой поднимается вверх и кажется тусклым, значит, ваше соединение «холодное». То, что припой просачивается на другую сторону платы и формируется в детали, означает, что вы создали идеальное соединение.

Применение слишком большого количества припоя также может вызвать проблемы. При нанесении слишком большого количества припоя вы обязательно сожжете флюс, это приведет к расходу припоя и потенциально может вызвать короткое замыкание в вашей цепи, если рабочая область узкая.

Слишком мало припоя означает, что деталь может не соединиться и упасть со своего места, или она не будет работать должным образом.

Между паяными соединениями или по окончании пайки очистите жало, удалив излишки припоя влажной губкой или латунной оплеткой.

Пайка произвольной формы:

Убедитесь, что два компонента, которые вы хотите спаять, механически закреплены. Это будет включать их связывание. Техника пайки такая же, как и с платой. Кроме того, убедитесь, что паяное соединение не подвергается нагрузке. Он может треснуть и оказаться неэффективным, как холодный шов.

РАЗДАЧА:

Инструменты, доступные в производственном пространстве для демонтажа, включают насосы для снятия припоя и фитиль для припоя.

Демонтажный насос:

1.Надавите на плунжер насоса, нагружая его.

2. Нагрейте интересующее соединение, пока припой не расплавится.

3. Поместите насос на нагретый стык и нажмите кнопку разблокировки, чтобы всосать расплавленный припой.

4. Повторяйте, пока не останется припой.

Фитиль для припоя:

1. Поместите фитиль для припоя между железным наконечником и соединением и удерживайте его там, пока расплавленный припой не впитается медной оплеткой.

Очистка и выключение:

Когда вы закончите пользоваться паяльником или планируете оставить его без присмотра, выключите его.Оставленный паяльник представляет собой огромную опасность возгорания!

Узнайте, как паять - Информация по электронике от PenguinTutor

Пайка - полезный навык для изучения, и он далеко не так страшен, как некоторые думают. Это навык, которому легко научиться, хотя, как и большинство навыков, он улучшается с практикой.

Пайка заключается в плавлении металлического сплава, называемого припоем, для образования соединения между компонентами, проводами и / или печатной платой. Припой плавится при гораздо более низкой температуре, чем паяемые компоненты, поэтому его можно расплавить паяльником. Припой также включает флюс, который помогает припою течь по проволоке и контактной площадке.

Это достигается с помощью горячего паяльника, который нагревает обе части паяного соединения и припой. Ниже объясняется процесс пайки компонента на плату.

  1. Поместите наконечник горячего паяльника так, чтобы он соприкасался как с контактной площадкой на печатной плате, так и с выводом компонента.
  2. Внесите припой и оставьте достаточно припоя для соединения.
  3. Удалите припой, но оставьте паяльник на короткое время, чтобы он обтекал контактную площадку и компонент.
  4. Снимите паяльник и дайте стыку остыть.
  5. Убедитесь, что имеется достаточно припоя для хорошего соединения (если не повторяется) и что он не соединяется с другими компонентами или контактными площадками.
  6. Отрежьте лишний провод от компонента.

Это лучше всего объясняется демонстрацией, поэтому ниже приведены видеоролики, показывающие это в использовании. После просмотра видео попробуйте выполнить простую схему, чтобы получить некоторый опыт, прежде чем переходить к более сложной схеме.

Советы по безопасности

При пайке необходимо соблюдать некоторые основные меры безопасности, но пока они соблюдаются, пайка является относительно безопасной.

Горячий паяльник

Само собой разумеется, что утюг, достаточно горячий для плавления припоя, может легко обжечь кожу.Случайное прикосновение к пальцу паяльником может оставить небольшой ожог без длительного эффекта, но захват паяльника за конец может вызвать более сильный ожог. По этой причине важно поместить паяльник в держатель и следить за тем, чтобы провод не тянулся. Также помните, что паяльник будет долго оставаться горячим после отключения от сети.

Если вы все-таки обожглись, залейте пораженное место водой и оставьте под проточной холодной водой минимум на 10 минут.При возникновении любых проблем обратитесь за профессиональной медицинской помощью.

Дым припоя

Хотя большая часть припоев в настоящее время не содержит свинца, пары от пайки все еще токсичны. Обычно я паяю в хорошо вентилируемой комнате и стараюсь не вдыхать пары, но вы можете купить вентиляторы для удаления пайки, если вас это беспокоит.

Режущие поводки

При отрезании проводов от компонентов остерегайтесь любых концов, которые могут отлететь, чтобы они не попали вам в глаза. Этого можно добиться, держа провода в одной руке или надев защитные очки.

Наблюдать за детьми

Пайка не является сложным занятием, и дети соответствующего возраста могут заниматься пайкой при условии, что она находится под надлежащим присмотром взрослых.

Пайка для начинающих - Электроника зоопарк

Это демонстрация пайки значка зоопарка, это хороший способ впервые попробовать пайку. Их можно приобрести в The Pi Hut (значок зоопарка).

Припайка GPIO к Raspberry Pi - Pi Zero

Pi Zero - самый маленький из компьютеров Raspberry Pi.К сожалению, у него нет заголовка для портов GPIO, но, к счастью, их достаточно легко припаять на себя.

Пайка 101 - С чего начать пайку

Совместное использование - это забота!

Узнайте о новой паяльной станции RYOBI ONE + 18V и о том, как приступить к пайке с помощью простых проектов, которые очень интересно собрать.

Я полагаю, можно сказать, что я жил под камнем, но, честно говоря, я никогда не знал, что пайка - это хобби или что это так весело! Сегодня я сотрудничаю с The Home Depot , чтобы рассказать о новой 18-вольтовой гибридной паяльной станции RYOBI ONE + , а также поделиться кратким курсом о том, как приступить к пайке.

Что такое пайка?

Пайка - это соединение двух металлов вместе с другим металлическим наполнителем, который имеет низкую температуру плавления. Чаще всего используется в электрических компонентах. Подумайте о печатных платах.

Я знал, что пайка - это навык, который стоит знать, и что он может быть полезен при ремонте проводки на печатных платах и ​​т. Д., Но я не знал, что есть так много интересных проектов, которые можно было бы выполнить с его помощью. Быстрый поиск в Google позволит найти самые разные проекты пайки, от начинающих до продвинутых.Это отличное хобби для детей старшего возраста, поскольку оно учит их не только ценным навыкам, но и принципам работы электрических компонентов и схем.

RYOBI 18-вольтная гибридная паяльная станция ONE +

Гибридная паяльная станция RYOBI, 18 вольт ONE + - действительно отличный паяльный набор для начинающих паять. Гибридная станция позволяет вам использовать любую из батарей ONE + 18V, или вы также можете взять удлинитель и подключить его. Я обнаружил, что одна батарея 3ah позволила мне собрать проект, на сборку которого потребовалось около 2 часов, и я все еще аккумулятор разряжен.

Управление на этой паяльной станции очень простое. Нажмите ручку, чтобы включить паяльник. Поверните ручку, чтобы отрегулировать температуру от 400 до 900 градусов. Паяльная станция поставляется с двумя разными наконечниками: губкой, чтобы содержать паяльник в чистоте, и чехлом для хранения паяльника, когда он не используется.

Строительная пайка

В Интернете доступны десятки различных типов комплектов для пайки, различающихся как по цене, так и по сложности.Я нашел в Интернете комплект для проекта умного автомобиля, который, как я знал, понравится моим детям, поэтому купил его примерно за 10 долларов. Все предметы на столе казались немного устрашающими, но инструкции, которые были отправлены вместе с набором, помогли все это сломать.

Паяльная станция поставляется с несколькими футами припоя для начала, и мы использовали его в комплекте. Мы обнаружили, что припой лучше всего плавится при температуре около 600-700 градусов. Когда загорится зеленый свет, вы знаете, что он нагрелся и готов к работе.

Паять довольно просто. Расплавьте немного припоя на плате в том месте, где вы хотите соединить плату и металлический провод. Когда температура находится на правильном уровне, припой выполняет всю работу сам, образуя красивый сварной шов вокруг провода и на плате.

К этому времени мой старший сын, которому 13 лет, выбрался из своей комнаты, прочь от своих видеоигр, и обнаружил, что мы делаем. Он нашел это совершенно увлекательным и, пройдя ускоренный курс от моего мужа, сам собирал оставшуюся часть комплекта.Эти типы проектов отлично подходят для подростков, поскольку они не только осваивают новый навык, но также узнают, как работают схемы, а также как обращать внимание на детали. Когда дело касается схем, нельзя срезать углы. Если что-то вставлено неправильно, ничего не выйдет.

Он работал над проектом около 2 часов и очень гордился собой, когда закончил. Полное раскрытие, проект не работал. Мы подумали, что у нас ничего не вышло, поэтому я заказал еще один. Оказывается, урок внимания к деталям начинается еще до начала проекта.Мы перепутали некоторые резисторы, и из-за этого все не работало. В этом нет ничего удивительного. Как только мы осознали свою ошибку, вторая подошла идеально.

С этой маленькой машинкой так весело играть! Между мигалками и нестандартными дорожками, которые вы можете сделать из изоленты, это надолго заняло моих мальчиков. Зная ошибку, которую мы допустили с первым, мы собираемся исправить вторую, чтобы у них было два, с которыми можно было поиграть.

С нашей новой гибридной паяльной станцией RYOBI 18-вольт ONE + мы нашли новое занятие, которое мы можем делать всей семьей, и мои дети не могут дождаться, чтобы увидеть, что еще мы можем построить с помощью различных доступных проектных комплектов.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
