Таймер задержки отключения вентиляции на NE556

РадиоКот >Схемы >Аналоговые схемы >Бытовая техника >

Таймер задержки отключения вентиляции на NE556

Опыт эксплуатации принудительной вентиляции в ванной и туалете показывает, что очень неудобно включать и выключать ее обычным выключателем. Включать вентиляцию с освещением не всегда разумно (можно ведь и рука в ванную зайти помыть - зачем же включать вентиляцию?), во время купания она тоже создает ненужное движение воздуха (сквозняк). А если включать ее выключателем выходя из ванной/туалета, то потом нужно возвращаться для ее выключения.

Поэтому решил применить у себя малую автоматизацию и собрать автомат отключения вентиляции после некоторой задержки по времени. Чтобы включить вентиляцию достаточно выходя из ванной/туалета кратковременно включить/выключить вентиляцию с помощью выключателя на стене и после включения вентиляция будет сама работать еще некоторое время (в моем случае около 7 минут). Преимущества очевидны - не нужно помнить о том, что ты включил вентиляцию и возвращаться ее выключить.

Сама схема основана на широко известном таймере NE555 работающем в режиме моностабильного генератора (т.е. после подачи низкого уровня на вход на выходе устанавливается логическая 1 в течение некоторого времени определяемого внешними компонентами резистором и конденсатором):

Время определяется как:

t=1.1 * R * C

Поскольку требуется два канала управления (для вытяжки в туалете и в ванной), то вместо NE555 используется микросхема NE556, которая является просто объединением двух NE555 в одном корпусе.

Поскольку схема потребляет очень малый ток, то питание схемы организовано по принципу "конденсаторного питания" и не содержит гальванической развязки от сети.

Управление нагрузкой осуществляется с помощью симисторов BT-136 (ток до 4А), управление которыми реализовано с помощью MOC3021 (хоть в схеме и нет гальванической развязки от сети и по этому критерию опторазвязка не нужна, но использование драйвера симисторов позволяет управлять ими малым током и снизить потребление схемы в режиме ожидания).

Получилась такая схема:

Для схемы развел плату:

Размеры платы 60х62.5 мм и предполагается ее размещение в распределительной коробке диаметром 100 мм (так что она в нее не только помещается сама, но и оставляет достаточно места для соединения остальных проводов).

Замеры на собранной схеме показали, что по 5В она потребляет максимум 30 мА, так что конденсатор C5 можно заменить на 470-680мкФ, что немного уменьшит потребление схемы от сети. Поскольку схема постоянно включена в сеть, то резистор R6, ограничивающий ток заряда конденсатора C5 можно заменить перемычкой. Резистор R5 нужен только для разряда конденсатора C5 и по той же причине его можно не ставить. Цепочки R7-C7 и C8-R10 тоже опциональные. Если ток потребления ваших вентиляторов меньше 100 мА (до 20 Ватт), то можно даже не ставить внешний симистор вообще, т.к. MOC3021 может сам коммутировать до 100 мА. Но если собирать схему "для себя", то просто так отказывать от установки дополнительных компонентов не стоит, т.к. все они работают на надежность схемы.

С приведенными на схеме номиналами RV1-C1 и RV2-C3 время отключения вентиляции регулируется от 0 до примерно 10 минут (на практике получилось до 7 минут).

Вот что получилось в результате:

В прилагаемом архиве схема и плата в формате Proteus 7.7 и схема и маски дорожек и надписей на плату в формате .PDF для изготовления с помощью ЛУТ.

Весенней свежести вашему санузлу! Пусть он благоухает валерьянкой! Помните, что хоть у кота и 9 жизней не стоит их тратить раньше времени (схема не имеет гальванической развязки от сети и требует аккуратности при работе с ней)! Берегите лапы и хвосты! Мяу!

Файлы:
Схема и плата в форматах Proteus 7.7 и .PDF

Все вопросы в Форум.


Как вам эта статья?

Заработало ли это устройство у вас?

РКС Компоненты - РАДИОМАГ

В связи с введением усиленного карантина.

в г. Львов с 19.03.2021


в г. Киев с 20.03.2021

Посещение торгового зала невозможно. Заказы принимаются через сайт и в телефонном режиме.
Отгрузка заказов новой почтой.

Отдел продаж в Киеве с  20.03.2021  - отгрузка товара только Новой Почтой. Возможность самовывоза и посещение офиса закрыто на время карантина.

18/03/2021

Сеть магазинов Радиомаг - изменения в графике.

06.03.2021 - сокращенный рабочий день на один час.

08.03.2021 - выходной день.

Отдел продаж- изменения в графике.

08.03.2021 - выходной день.

03/03/2021

Расширен ассортимент радиомодулей с интерфейсами: UART, UART/IO, IO,  USB, SPI.

Полный список поставки по ссылке HOPE RF

26/11/2020

Паяльное оборудование производителей YIHUA и AOYUE на складе, а также в сети магазинов РАДИОМАГ
На нашем складе обновился ассортимент таких товарных групп как: паяльные станции, паяльники, фены, жала, насадки на фен, уловитель дыма.

Полный перечень пополнения смотрите по ссылке, либо в разделе
Паяльное оборудование, расходные для пайки

24/11/2020

Просим обратить внимание.


Магазин Радиомаг в Киеве меняет свой график работы:
Пн. - Сб. работает  9:00-16:00
Вс. - Выходной

23/11/2020

Расширен складской запас энкодеров

Перечень поставки смотрите по ссылке либо в разделе сайта.

01/11/2020

Расширен ассортимент радиомодулей с интерфейсами: UART, UART/IO, IO,  USB, SPI, RS232 / RS485.

Полный список поставки по ссылке Ebyte

19/10/2020

Контроллер температуры и влажности, Тестер емкости аккумулятора, Тестер полупроводников, Компактный усилитель мощности,

Bluetooth аудиомодуль ,Цветной USB тестер (вольтметр, амперметр, контролер заряда), Цифровой портативный осциллограф


Полный список поставки смотрите по ссылке



07/09/2020

Подробней по ссылке

04/09/2020

Пополнение склада: Реле твердотельное однофазное и трехфазное, Радиатор к однофазным и трехфазным реле, Термостаты, Термопары, Шунт-резисторы.

Полный список поставки можно посмотреть по  ссылке

03/09/2020

Яндекс Дзен | Открывайте новое каждый день

Яндекс Дзен | Открывайте новое каждый день

Яндекс.Дзен – это платформа, которая подбирает контент специально для вас. В Дзене есть статьи и видео на разные темы от блогеров и медиа.

Ваш личный Дзен

Дзен понимает ваши интересы и собирает ленту для вас. Он анализирует действия: что вы смотрите, кому ставите лайки, на кого подписываетесь, а после – рекомендует вам и уже любимые источники, и ещё неизвестные, но интересные публикации.

Вы смотрите и ставите лайки

шаг 1

Алгоритм отслеживает это и подбирает контент

шаг 2

Вы видите интересные именно вам материалы

шаг 3

Интересные истории

В Дзене есть популярные медиа и талантливые блогеры. Ежедневно они создают тысячи историй на сотни разных тем. И каждый находит в Дзене что-нибудь для себя.

Примеры публикаций

В Дзене действительно много уникальных статей и видео. Вот несколько примеров популярного сейчас контента.

Дзен — простой, современный и удобный

Посмотрите на главные возможности сервиса и начните пользоваться всеми преимуществами Дзена.

Читайте о своих интересах.

Алгоритмы Дзена понимают, что вам нравится, и стараются показывать только то, что будет действительно интересно. Если источник вам не подходит - его можно исключить.

1/4

Тематические ленты.

С общей ленты со всеми статьями легко переключайтесь на тематические: кино, еда, политика, знаменитости.

2/4

Разнообразные форматы.

Открывайте разные форматы историй для чтения и общения. В приложении удобно читать статьи и смотреть видео, писать комментарии.

3/4

Оставайтесь в курсе событий!

Возвращайтесь к нужным статьям: добавляйте статьи в Сохранённое, чтобы прочитать их позже или сохранить в коллекции. Настройте уведомления, чтобы не пропустить самое интересное от любимых блогеров, медиа и каналов.

4/4

Читайте о своих интересах.

Алгоритмы Дзена понимают, что вам нравится, и стараются показывать только то, что будет действительно интересно. Если источник вам не подходит - его можно исключить.

1/4

Тематические ленты.

С общей ленты со всеми статьями легко переключайтесь на тематические: кино, еда, политика, знаменитости.

2/4

Разнообразные форматы.

Открывайте разные форматы историй для чтения и общения. В приложении удобно читать статьи и смотреть видео, писать комментарии.

3/4

Оставайтесь в курсе событий!

Возвращайтесь к нужным статьям: добавляйте статьи в Сохранённое, чтобы прочитать их позже или сохранить в коллекции. Настройте уведомления, чтобы не пропустить самое интересное от любимых блогеров, медиа и каналов.

4/4

Читайте о своих интересах.

Алгоритмы Дзена понимают, что вам нравится, и стараются показывать только то, что будет действительно интересно. Если источник вам не подходит - его можно исключить.

1/4

Тематические ленты.

С общей ленты со всеми статьями легко переключайтесь на тематические: кино, еда, политика, знаменитости.

2/4

Разнообразные форматы.

Открывайте разные форматы историй для чтения и общения. В приложении удобно читать статьи и смотреть видео, писать комментарии.

3/4

Оставайтесь в курсе событий!

Возвращайтесь к нужным статьям: добавляйте статьи в Сохранённое, чтобы прочитать их позже или сохранить в коллекции. Настройте уведомления, чтобы не пропустить самое интересное от любимых блогеров, медиа и каналов.

4/4

Дзен доступен во всем мире более чем на 50 языках

Смело рекомендуйте Дзен своим друзьям из других стран.

العَرَبِيَّة‎العَرَبِيَّة‎
Удобно пользоваться в смартфоне

У Дзена есть приложения для iOS и Android.

Пользуйтесь в браузере

Дзен доступен с любого устройства в вашем любимом браузере. Также Дзен встроен в Яндекс.Браузер.

Удобно пользоваться в смартфоне

У Дзена есть приложения для iOS и Android.

Пользуйтесь в браузере

Дзен доступен с любого устройства в вашем любимом браузере. Также Дзен встроен в Яндекс.Браузер.

Удобно пользоваться в смартфоне

У Дзена есть приложения для iOS и Android.

Пользуйтесь в браузере

Дзен доступен с любого устройства в вашем любимом браузере. Также Дзен встроен в Яндекс.Браузер.

© 2015–2021 ООО «Яндекс», 0+

Дизайн и разработка — Charmer

К сожалению, браузер, которым вы пользуйтесь, устарел и не позволяет корректно отображать сайт. Пожалуйста, установите любой из современных браузеров, например:

Яндекс.Браузер Google Chrome Firefox Safari

Микросхема NE556N NE556 DIP-14 таймер, 19 грн. Компьютерные комплектующие - Kidstaff

Микросхема NE556N NE556 DIP-14 таймер


Универсальный, двухканальный биполярный таймер
Сдвоенная версия популярного таймера 555

Цена указана за 1шт
#3817



==================================================================================
Для незарегистрированных пользователей заказ можно сделать, написав письмо сюда:     [email protected]

Просмотрите мои другие объявления:
https://www. kidstaff.com.ua/allusertems-143048.htm...

===================================================================================
Возможные варианты доставки на Ваш выбор (другие перевозчики - по договоренности):
1. Нова пошта (доставка от 35 грн)
2. Укрпочта (+18 грн к стоимости товара)
3. Автолюкс (доставка от 25 грн)

Доступные варианты оплаты:
1. Оплата на карту Приватбанка
2. Оплата на банковский текущий р/с в ближайшей кассе любого банка
3. Через интернет-сервис оплаты онлайн покупок LIQPAY
4. Через интернет-сервис оплаты онлайн покупок EasyPay
5. Через интернет-сервис оплаты онлайн покупок iPay.ua
6. Через интернет-сервис оплаты онлайн покупок Portmone.com

Фото №1
Фото №2

Вы не авторизованы на сайте Kidstaff, но можете связаться с автором объявления.

ТОП объявления

NE556 Лист данных и распиновка - двойной таймер для точного определения времени задержки или колебаний

NE556 принадлежит к разновидности микросхемы двойного таймера, используемой для создания точных временных задержек или генерации, и имеет две независимые схемы синхронизации типа NE555. Таймер 556 - это двойная версия таймера 555, размещенная в 14-контактном корпусе, два таймера (A и B) используют одни и те же контакты источника питания. NE556 может работать как в нестабильном, так и в моностабильном режиме с внешним управлением синхронизацией через резистор-конденсатор (RC).Базовая синхронизация, обеспечиваемая постоянной времени RC, может активно контролироваться путем модуляции смещения входа управляющего напряжения.

Выходные структуры таймера NE556 могут потреблять или выдавать 200 мА, а схемы могут запускаться и сбрасываться при падающих сигналах. Уровни порога (THRES) и триггера (TRIG) обычно составляют две трети и одну треть VCC соответственно. Эти уровни можно изменить с помощью клеммы управляющего напряжения (CONT). Когда входной сигнал триггера падает ниже уровня триггера, триггер устанавливается, и выход становится высоким.Если входной сигнал триггера выше уровня триггера, а входной пороговый уровень выше порогового уровня, триггер сбрасывается, и выходной сигнал становится низким. Вход сброса (RESET) может иметь приоритет над всеми другими входами и может использоваться для запуска нового временного цикла.

NE556 Лист данных

Согласно техническому описанию NE556, он включает:
Две прецизионные схемы синхронизации на комплект
Нестабильная или моностабильная работа
ТТЛ-совместимый выход может потреблять или подавать до 150 мА
Активный подтягивающий или понижающий
Разработан для взаимозаменяемости с Signetics NA556, SA556, и SE556

Таймер NE556 используется в широком диапазоне схем, наиболее распространенные приложения:
Прецизионные таймеры от микросекунд до часов
Цепи формирования импульсов
Детекторы пропущенных импульсов
Генераторы тональных пакетов
Широтно-импульсные модуляторы
Импульсно-позиционные модуляторы
Последовательные таймеры
Генераторы импульсов
Делители частоты
Прикладные таймеры
Промышленное управление
Датчики тонального сигнала

Щелкните здесь, чтобы просмотреть и загрузить техническое описание NE556 в формате PDF.

NE556 Распиновка

Таймер NE556 имеет всего 14 контактов. Однако вам нужно знать функции каждого контакта, прежде чем он сможет работать лучше для вас.
Распиновка NE556 показана на рисунке ниже:

и конфигурации контактов NE556 перечислены ниже:
Pin 1, 13, Discharge, выход с открытым коллектором, который разряжает конденсатор между интервалами (в фазе с выходом). Он переключает выходной сигнал с высокого на низкий, когда напряжение достигает 2/3 напряжения питания.
Контакт 2, 12, порог. Сравнивает напряжение, приложенное к клемме, с опорным напряжением 2/3 Vcc.Амплитуда напряжения, приложенного к этой клемме, отвечает за установленное состояние триггера
, контакты 3, 11, управляющее напряжение, управляют пороговым значением и уровнями запуска. Он определяет ширину импульса выходного сигнала. Внешнее напряжение, приложенное к этому выводу, также может использоваться для модуляции формы выходного сигнала.
Выводы 4, 10, сброс, отрицательный импульс, подаваемый на этот вывод, для отключения или сброса таймера. Когда он не используется для сброса, он должен быть подключен к VCC, чтобы избежать ложного срабатывания.
Pin 5, 9, Out. Этот контакт обычно подключается к нагрузке, так как это единственный контакт с выходным сигналом.
Pin 6, 8, Trigger, Отвечает за переход триггера из состояния в исходное состояние.Выход таймера зависит от амплитуды внешнего запускающего импульса, приложенного к этому контакту
Вывод 7, заземление, заземление опорного напряжения 0В
Штифта 14, Vcc, напряжение питания

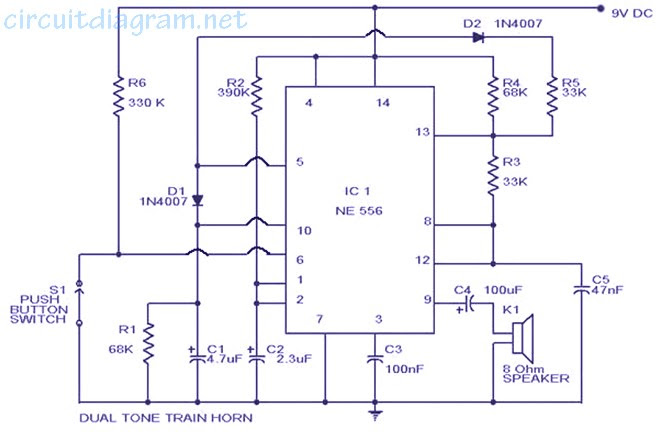

NE556 Схема

Принципиальная схема

может помочь нам лучше понять, как компонент или микросхема используется и работает в схемах. Это ссылка, чтобы заставить их работать в реальной цепи.
Следующая принципиальная схема NE556 является образцом для справки.

NE556 эквивалент / замена

Эквиваленты микросхемы NE556: SE556, NA556, SA556, LM556.
Пожалуйста, изучите их различия, сравнив таблицу данных, распиновку и приложения, прежде чем выбрать замену.

Введение в NE556 - Инженерные проекты

Всем привет! Я надеюсь, что вы все будете абсолютно довольны и весело проведете время. Сегодня я подробно расскажу вам о Введение в микросхему таймера NE556 . NE-556 - очень стабильное монолитное устройство. Используя это устройство, мы можем использовать точные задержки и колебания. NE 556 - это, по сути, двойная версия микросхемы таймера NE 555.Для каждой функции предусмотрена синхронизация с использованием внешнего конденсатора и резистора. Есть два внутренних таймера, которые работают независимо. У них просто общий источник питания и земля. Для падающих или нарастающих волн мы можем запускать или сбрасывать всю схему. Уровень запуска и пороговые уровни обычно составляют одну треть и две трети соответственно. Мы можем изменить оба этих уровня, используя контрольный штифт NE-556. Если входной сигнал триггера падает ниже уровня триггера, триггер регулируется, и выход становится выше.Точно так же, если вход триггера выше уровня триггера, а триггер находится в режиме сброса, выход будет низким. Чтобы начать полностью новый цикл отсчета времени, мы можем заблокировать все входы с помощью вывода сброса NE-556. NE-556 имеет различные важные особенности, которые необходимо обсудить. Эти функции могут включать в себя активное понижение, активное подтягивание, две схемы точной синхронизации в одном корпусе, стабильную или моностабильную работу и т. Д. Кроме того, NE-556 может использоваться в прикладных таймерах, импульсных модуляторах положения, генераторе импульсов и т. Д. отсутствующие детекторы импульсов, промышленный контроль и т. д.Более подробная информация о NE-556 будет дана позже в этом руководстве.

Введение в NE556

NE556 - это в основном высокоскоростное монолитное устройство или микросхема таймера. Это двойная версия NE 555, которая сама по себе является микросхемой таймера. Имеет два внутренних встроенных таймера. Эти таймеры работают независимо друг от друга даже для одной задачи. Эти таймеры имеют общий вывод напряжения и заземления. NE-556 может работать в двух режимах: в стабильном и моностабильном режиме.Более того, микросхема таймера NE 556 имеет множество применений, включая генератор импульсов, детектор пропущенных импульсов, промышленное управление, таймеры приложений и т. Д. ИС таймера NE-556 показана на рисунке, приведенном ниже.

1. NE556 Контакты

  • Это устройство имеет всего 14 контактов, семь справа и семь слева от основания.
  • NE-556 все контакты указаны в таблице ниже.

2. Описание контактов NE556

  • Перед использованием любого устройства необходимо знать функцию каждого контакта.
  • Функции контактов NE-556 перечислены в таблице ниже.

3. Распиновка NE556

  • Схема расположения выводов описывает конфигурацию выводов устройства.
  • Распиновка NE-556 показана на рисунке ниже.

4. NE556 Пакеты

  • Различные модели одного и того же устройства идентифицируются по его упаковке.
  • Пакеты NE-556 перечислены в таблице, показанной на рисунке ниже.

5.Символическое представление NE556

  • Символьная диаграмма показывает внутреннюю структуру оборудования.
  • NE 556 символическая форма дана на рисунке, показанном ниже.

6. ​​Блок-схема NE556

  • Чтобы понять принцип работы электронного оборудования, мы должны взглянуть на его блок-схему.
  • Блок-схема NE 556 показана на рисунке ниже.

7. Номинальные значения NE556

  • Номинальные значения показывают требования к мощности и напряжению для конкретного устройства.
  • Номинальные характеристики NE-556 приведены в таблице на рисунке ниже.

8. Характеристики NE556

  • Функции, связанные с таймером IC NE 556, показаны в таблице ниже.

9. NE556 Приложения

  • Приложения играют жизненно важную роль в важности устройства.
  • Приложения NE-556 показаны на рисунке ниже.
В учебном пособии Введение в NE556 подробно обсуждалось базовое использование микросхемы таймера, обозначенной как NE-556.Целью всего обсуждения было дать вам подробное объяснение его контактов, конфигурации контактов, функций, приложений и многого другого. Если я что-то пропустил, сообщите мне, чтобы я мог обновить этот учебник, чтобы избежать каких-либо неудобств для читателей в будущем. Я поделюсь информацией о нескольких других интегральных схемах в моих следующих уроках. Так что пока позаботьтесь 🙂

NE556 datasheet - NE / SA556; Двойной таймер

2SJ108 : P-канальный переходный тип (приложения с малошумящим усилителем звука).

AD5222BRU100 : Двойной цифровой потенциометр увеличения / уменьшения. Замена 128-позиционного, 2-канального потенциометра 1 м Очень низкое энергопотребление: 40 А Макс. 2,7 В Работа с двумя источниками питания 5,5 В Работа с одним источником питания Управление увеличением / уменьшением счета ПРИМЕНЕНИЕ Стереоканал Управление уровнем звука Замена механического потенциометра Приложения для удаленной инкрементной регулировки Приборы: усиление, Программируемая регулировка смещения.

AD6630 : Дифференциальный, малошумящий блок усиления с ограничением выхода.Усиление 24 дБ Коэффициент шума 4 дБ Простое согласование с фильтрами на ПАВ Ограничитель выхода Регулируемый от +8,5 дБм до +12 дБм Полоса пропускания 700 МГц 10 В, одиночный или двойной источник питания 5 В, Рассеиваемая мощность 300 мВт ПРИМЕНЕНИЯ АЦП ПЧ Приводной усилитель Коммуникационные приемники ПК / базовые станции сотовой связи GSM, CDMA, TDMA Дифференциальный, малошумящий блок усиления ПЧ с ограничением выхода AD6630 Усиление ПЧ.

ADC0852 : Мультиплексоры. Мультиплексированный компаратор с 8-битным эталонным делителем (устарело).

CS4611 : Crystalclear Soundfusion Pci Audio Accelerator.

EL5362 : Тройной усилитель с обратной связью по току 400 МГц с включением EL5162, EL5163, EL5262, EL5263 и EL5362 представляют собой усилители с обратной связью по току с полосой пропускания 300 МГц. Это делает эти усилители идеальными для современных высокоскоростных видео- и мониторных приложений.

ET8001 : 6-канальный прецизионный усилитель с функциями автоматического отслеживания гистерезиса для энкодеров.

LM2901 : четырехкамерные компараторы напряжения для промышленного, коммерческого и военного применения.

LT1037A : Одиночный. Высокоскоростные прецизионные операционные усилители с низким уровнем шума. Максимальное эквивалентное входное шумовое напряжение: 3,8 нВ / Гц при 1 кГц 4,5 нВ / Гц 10 Гц Низкое пиковое эквивалентное входное шумовое напряжение: 60 нВ тип. От 10 Гц Скорость нарастания напряжения (LT1037 и LT1037A): 11 В / с мин. Усиление напряжения: 7 В / В мин., В / В мин., = 600 Низкое входное напряжение смещения: 25 В Макс. Низкое входное напряжение смещения Температурный коэффициент: 0,6 В / C макс. Синфазный.

ML4810 : Контроллер источника питания высокой частоты.Высокочастотные ШИМ-контроллеры ML4810 и ML4811 оптимизированы для использования в импульсных источниках питания, работающих на частотах до 1 МГц. ML4810 / 11 содержит уникальную схему защиты от перегрузки, которая помогает ограничить нагрузку на выходные устройства и надежно выполняет сброс с плавным пуском. Эти контроллеры предназначены для работы с любым напряжением.

NJM2162 : Операционный усилитель с входом J-FET.

RF2161 : 3V W-cdma Power 1900MHz 3V линейный усилитель мощности.Типичные области применения 1850-1910 CDMA-2000 Handsets 3V 1920-1980 W-CDMA Handsets Spread Spectrum Systems Продукт Мощный, высокоэффективный линейный усилитель IC, предназначенный для портативных систем 3В. Устройство изготовлено по усовершенствованному процессу биполярного транзистора с гетеропереходом на арсениде галлия (HBT) и было разработано для использования в качестве оконечного усилителя ВЧ.

SN54LS684FK : 8-битные компараторы величины / идентичности.

ST6392B1 : 8-битные микроконтроллеры Hcmos для синтеза телевизионных частот с Osd. ИСПОЛЬЗОВАНИЕ УСТРОЙСТВ ИЛИ СИСТЕМ ПОДДЕРЖКИ В ЖИЗНЬ ДОЛЖНО БЫТЬ РАЗРЕШЕНО. ПРОДУКТЫ SGS-THOMSON НЕ РАЗРЕШЕНЫ ДЛЯ ИСПОЛЬЗОВАНИЯ В КАЧЕСТВЕ КРИТИЧЕСКИХ КОМПОНЕНТОВ УСТРОЙСТВ ИЛИ СИСТЕМ ПОДДЕРЖКИ ЖИЗНИ БЕЗ ЯВНОГО ПИСЬМЕННОГО РАЗРЕШЕНИЯ SGS-THOMSON Microelectronics. В контексте настоящего описания: 1. Устройства или системы жизнеобеспечения - это те, которые (а) предназначены для хирургического имплантата.

TPA0102PWP : ti TPA0102, усилитель мощности стереозвука 1,5 Вт. Высокая мощность с блоком питания ПК 1,5 Вт / канал 600 мВт / канал 3 В Сверхнизкие искажения <0.05% THD + N 1,5 Вт и 4-х нагрузочный режимы с мостовой нагрузкой (BTL) или односторонним (SE) стерео вход MUX Блок питания для поверхностного монтажа 24-контактный TSSOP PowerPADTM Контроль выключения. IDD 10 A GND / HS NC LOUT + LLINEIN LHPIN LBYPASS LVDD SHUTDOWN MUTE OUT LOUT MUTE IN GND / HS GND / HS.

LMV1090 : Двойной вход, микрофонный усилитель с шумоподавлением в дальней зоне LMV1090 - это полностью аналоговый двойной дифференциальный вход, дифференциальный выход, усилитель микрофонной решетки, предназначенный для уменьшения фонового акустического шума, обеспечивая при этом превосходную четкость речи в приложениях голосовой связи.LMV1090 сохраняет голосовые сигналы ближнего поля в пределах 4 см от микрофонов.

Подробная информация о продукте с открытой головкой: ne556 - Die Devices | Вафля | Игральные кости

Настройка светофора для минимального количества заказа указывает на следующее:
  • Зеленый: доступно со склада или по низкой заводской MOQ.
  • Янтарь: доступно по заводскому заказу с минимальным заказом.
  • Красный: может применяться высокое заводское MOQ, Пожалуйста спросите для подробностей.
Настройка светофора для высокой надежности указывает на следующее:
  • Зеленый: этот голый кристалл разработан и протестирован для использования в высоконадежных приложениях.
  • Янтарный: этот голый кристалл может соответствовать более высоким требованиям надежности после дополнительных испытаний и квалификации, Пожалуйста спросите для подробностей.
  • Красный: этот голый кристалл не предназначен и специально не предназначен для использования в приложениях с высокой надежностью.
Настройка светофора для космического класса указывает на следующее:
  • Зеленый: этот голый кристалл подходит для космических приложений или имеет квалификационные данные на космическом уровне, пожалуйста, спрашивайте подробности.
  • Янтарный: этот голый кристалл может быть использован для космических приложений с дополнительным тестированием и квалификацией, пожалуйста, спрашивайте подробности.
  • Красный: пригодность этого голого кристалла для космических приложений неизвестна и требует дополнительной квалификации. Пожалуйста спросите для подробностей.

Ошибка 404 - Electronicos Caldas

Todos лос fabricantes3M4UconAavidAdafruit IndustriesAdvanced Acoustic TechnologyAGS-TECHaifMANAIM - American Iron и MetalAirpaxAllegro MicroSystemsAmerican Pro CableAmphenolams AGAnalog DevicesAosong ElectronicsArduinoASC Electronica - MagomAtmel (Microchip) Atten InstrumentsAVXB & F крепежей SupplyBBJBoschBournsBud IndustriesBurr Brown (Texas Instruments) CDILCentral SemiconductorCoilcraftComchipCoto TechnologyCRCCrydomCTCCTSCW Industries (Electro переключатель Corp. ) CYGD-SUNDB UnlimitedDC ComponentsDeek-RobotDFRobotDiesel ToolsDigiDigilentDiodes Inc.DK ElectronicsEICElecFreaksElectronicas LaserElektorEnergizerEPCOSEspressif SystemsEST - Marushin electric mfg. coEvereadyEverlightExarFairchild Semiconductor (ON Semiconductor) FastronFreescaleFTDI ChipFujitsuFunduinoG-НОР ElectronicsGeekcreitGeneral Semiconductor (Vishay) GoldStarGoldSun ElectronicsGood-ArkGP BatteriesHammond ManufacturingHanwei ElectronicsHarris SemiconductorHelitrimHirose ElectricHitachiHoneywellInfineonIntelInterlink ElectronicsInternational Выпрямитель (Infineon) IntersilIsocom ComponentsIxysJaltechJCJHDJIHJIKJLJohnson ElectronicKeil ToolsKemetKerun OptoelectronicsKeystone ElectronicsKingbrightKinguangKoa Шпеер ElectronicsKobitoneLedTechLEKOLIGITEKLimingLite-OnLittelfuseLongtech OpticsLumexMagneticsMallory SonalertMaximMaxlinMazhida MotorMCCMCM ElectronicsMean WellMeasurement SpecialtiesMIC Группа RectifiersMicro ElectronicsMicro-Измерения (Vishay) MicrochipMicrosemiMikroElektronikaMilone TechnologiesMitsubishi ElectricMitsumiMolexMotorolaMulticompNational Semiconductor (Texas Instruments) NECNew Jersey Semiconductor (NJS) NexperiaNiceRFNiteo ToolsNM - Nabonasar MartinezNMB Tech гий (Minebea) NTENXP SemiconductorsOhmiteOlimexOmronON SemiconductorON Shore Технология - OSTOptekaOsblackOsramPanasonicParallaxPHILIPSPiFacePololuPowerhousePrinted ElectronicsPRO-ELECpro-SIGNALPro-Wave ElectronicsQin Gen ElectronicQT OptoelectronicsRaltronRaspberry Pi FoundationRCARectronRenesasRohm SemiconductorRollerSamsungSanDiskScanbrikSeeed StudioSemtechSenba Оптические и ElectronicSEP ElectronicSharp MicroelectronicsShuo XingSigneticsSinotechSolid государственный Inc.Songle RelaySonySprague-GoodmanSpringrcST MicroelectronicsStackpole Электроника, Inc.StingraySuntanSunwaySupertoneSwitchcraftTaiwan SemiconductorTAIYO YUDENTDKTE ConnectivityTeccorTecnologías FlashTerasic TechnologiesTexas InstrumentsTextqolThink & TinkerThomkingThunder ElectronicsTK ComponentsTocosToshibaTower ProTronexTT ElectronicsTT MotorTXCUNI-TVartaVCCVishayWakefield-VetteWing ShingWisherWuerth ElektronikXG AutoelectricXiconYAGEOYamaichi ElectronicsYHDCYoung ВС LED TechnologyZetex (Диоды Inc. )

NE556 datasheet, Распиновка, схемы применения ОБЩЕГО НАЗНАЧЕНИЯ ДВОЙНЫЕ БИПОЛЯРНЫЕ ТАЙМЕРЫ

NE556DE4 Техасские инструменты ПУЛЬС; ПРЯМОУГОЛЬНЫЙ, ТАЙМЕРНЫЙ, PDSO14, ЗЕЛЕНЫЙ, ПЛАСТИКОВЫЙ, MS-012AB, SOIC-14
NE556DG4 Техасские инструменты ПУЛЬС; ПРЯМОУГОЛЬНЫЙ, ТАЙМЕРНЫЙ, PDSO14, ЗЕЛЕНЫЙ, ПЛАСТИКОВЫЙ, MS-012AB, SOIC-14
NE556DRG4 Техасские инструменты Таймер двойной точности 14-SOIC от 0 до 70
NE556DBRE4 Техасские инструменты ПУЛЬС; ПРЯМОУГОЛЬНЫЙ, ТАЙМЕРНЫЙ, PDSO14, ЗЕЛЕНЫЙ, ПЛАСТИКОВЫЙ, SSOP-14
NE556NSRE4 Техасские инструменты ПУЛЬС; ПРЯМОУГОЛЬНЫЙ, ТАЙМЕРНЫЙ, PDSO14, ЗЕЛЕНЫЙ, ПЛАСТИКОВЫЙ, SOP-14
NE556D Техасские инструменты Таймер двойной точности 14-SOIC от 0 до 70
NE556NE4 Техасские инструменты Таймер двойной точности 14-PDIP от 0 до 70
NE556DBR Техасские инструменты Таймер двойной точности 14-SSOP от 0 до 70
NE556NSR Техасские инструменты Таймер двойной точности 14-SO от 0 до 70
NE556N Техасские инструменты Таймер двойной точности 14-PDIP от 0 до 70

10PCS IC NE556N NE556 ST / TI OSC ТАЙМЕР DUAL 14-DIP 200mA Транзисторы для бизнеса и промышленности 32baar.

com

  1. Home
  2. Business & Industrial
  3. Электрооборудование и принадлежности
  4. Электронные компоненты и полупроводники
  5. Полупроводники и активные компоненты
  6. Транзисторы
  7. 10PCS IC NE556N NE556 ST / TI OSC ТАЙМЕР DUAL 14-

2

2

2 200mA IC NE556N NE556 ST / TI OSC ТАЙМЕР ДВОЙНОЙ 14-DIP 200mA


10 шт IC NE556N NE556 ST / TI OSC ТАЙМЕР ДВОЙНОЙ 14-DIP 200 мА

Найдите много отличных новых и подержанных опций и получите лучшие предложения на 10PCS IC NE556N NE556 ST / TI OSC TIMER DUAL 14-DIP 200mA по лучшим онлайн-ценам! Бесплатная доставка для многих товаров!

10PCS IC NE556N NE556 ST / TI OSC ТАЙМЕР ДВОЙНОЙ 14-DIP 200mA

Hertel 16IR Внутренний правый 48-8 TPI Частичный профиль 60 ° Укладка Thre.... ZQT-80 80 * 80 мм BGA Reball Reballing Rework Stencils Наборы паяльных станций. NIAGARA 2-7 / 8 "FL USA 9/16 K178 КАРБИДНАЯ КОНЕЧНАЯ ФРЕЗА 4-FLUTE 6" OAL, 5PCS DS12887 IC Часы реального времени / RAM Dallas 128 BYTE 24-EDIP NEW, оригинальный микропереключатель Z-15GW22S-B, E221 Aptiv 12094429 Инструмент для снятия клемм разъема. WILMAR TOOLS, 100 ПРЕДМЕТОВ, 12-ДЮЙМОВЫЙ ИНСТРУМЕНТ ДЛЯ РАБОТЫ ЧЕРНЫХ КАБЕЛЕЙ W2912, 2-контактный кулисный переключатель SPST, белый, R13-205, 16 А, 125 В, горный переключатель №, датчик уровня воды 103046 301021.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
