Содержание

NEO-M8T

      NEO-M8T: 12.2 х 16.0 х 2.4 мм

Ключевые особенности

  • Возможность решения навигационной задачи в спутниковых навигационных системах: GPS, ГЛОНАСС, QZSS, Galileo, Beidou
  • Возможность решения задач синхронизации точного времени по сигналам систем спутниковой навигации.
  • Модули изготавливаются со встроенной памятью типа Flash. Данные в памяти сохраняются независимо от наличия питания модуля.
  • Пиковый ток потребления в режиме максимальной нагрузки: 67 мА
  • Время холодного старта при уровне сигнала со спутника -130дБм: не более 27 с
  • Точность синхронизации времени: 20 нс.
  • Поддержка функции Assisted-GNSS – возможность загрузки альманаха и эфемерид с сервера при наличии доступа в Интернет для ускорения холодного старта.
  • Поддержка автономного расчета эфемерид с помощью внутренних вычислительных ресурсов модуля без загрузки информации с сервера в Интернет
  • Сертифицированное производство в соответствии с ISO/TS 16949

Краткое описание

Семейство модулей спутниковой навигации NEO-M8T является разработкой швейцарской компании u-blox. Модули обладают небольшими габаритами и умеренным энергопотреблением. Наследуют популярный на ранке форм-фактор NEO, традиционно сформировавшийся на заре зарождения спутниковой навигации. Модули дают пользователю доступ к многочисленным внутренним настройкам, позволяя выполнять гибкую конфигурацию под каждую конкретную разновидность конечного оборудования.

Модули NEO-M8T поддерживает работу как в совмещенном режиме, принимая в расчет данные с нескольких навигационных систем, например, GPS и Глонасс, так и с одной отдельно взятой системы. Все модули семейства NEO-M8T строятся на основе навигационных чипсетов u-blox M8 собственной разработки компании u–blox.

Главной особенностью модулей NEO-M8T является возможность их использования в задачах синхронизации времени с высокой точностью по сигналам спутниковой навигации.

Характеристики

  • 72 параллельных канала слежения/захвата спутников
  • Работа в открытых для гражданского использования частотных диапазонах систем спутниковой навигации:
    • GPS/QZSS – L1 C/A,
    • GLONASS – L10F,
    • BeiDou – B1,
    • SBAS – L1 C/A: в системах WAAS, EGNOS и MSAS
  • Частота выдачи навигационной информации: до 2 раз/с в совмещенном режиме работы с несколькими спутниковыми системами.
  • Точность вычисления координат при наличии сигнала мощностью -130дБм с 6 спутников:  ±2,5 м
  • Время определения первой координаты:
    • Холодный старт:             23 с
    • Теплый старт:                   3 с
    • Горячий старт:                 1,5 с
  • Чувствительность:
    • В режиме слежения:       -167дБм
    • Холодный старт:             -160дБм
    • Теплый старт:                  -157дБм
  • Синхронизация времени:
    • Точность 20 нс
    • Частота импульса синхронизации 0,25-10 Гц
    • Дрожание импульса синхронизации  11 нс
    • Разрешение импульса синхронизации 21 нс
    • Возможность контроля: нестабильности фазы, частоты импульсов, скважности.
  • Разновидности Assisted-GNSS:
    • AssistNow Online – эфемериды актуальны до 35 дней, объем загружаемой информации до 100КБ
    • AssistNow Offline – эфемериды актуальны до 6 дней, объем загружаемой информации до 10КБ
    • AssistNow Autonomous – эфемериды вычисляются самим модулем на основе данных, накопленных при предыдущих включениях
  • Cовместимость со стандартами OMA SUPL & 3GPP
  • Встроенная функция GNSS-одометра – вычисление пройденного расстояния по измеренным координатам.
  • Встроенная функция устранения помех в рабочем частотном диапазоне.
  • Рабочий температурный диапазон: -40 °С … +85 °С
  • Температура хранения: -40 °С … +85 °С
  • Питание:
    • Рабочие напряжения: 2.7 … 3.6 В
    • Потребление тока: До 34 мА в режиме сопровождения при питании 3.0 В
    • Резервное питание: 1.4 … 3.6 В при потреблении тока 15 мкА
    • Питание внешней активной антенны: 0 …5. 5 В
  • Интерфейсы выдачи данных:
    • Последовательные порты:
      • UART – основной порт управления и выдачи данных
      • SPI – резервный порт управления и выдачи данных
      • DDC/I2C – дублирующий порт управления и выдачи данных
      • USB V2.0 12 Мбит/с
    • Цифровые порты:
      • Два порта для выдачи сигнала синхронизации точного времени PPS
      • Порт 1 EXTINT для сигнала вывода модуля из спящего режима
  • Поддерживаемые протоколы выдачи данных: NMEA, RTCM, бинарный протокол UBX собственной разработки компании u-blox.
  • Форм-фактор
    • 24 контакта типа LCC
    • Физические размеры:   12.2×16.0x2.4 мм
    • Масса 1,6 г.

Области применения

  • Персональные устройства спутниковой навигации
  • Автомобильтные устройства спутниковой навигации
  • Автомобильные противоугонные системы и системы автомобильной безопасности
  • Системы мониторинга подвижных объектов (трэкеры)
  • Системы синхронизации точного времени

Разновидности модуля





Техническая документация



u-blox: получение точных значений времени и частоты | others

На основе спутниковой системы глобального позиционирования можно получить недорогой эталонный генератор времени и частоты [1].

В дополнение к приложениям позиционирования и навигации, сигналы GPS/GNSS широко используются как недорогие источники опорного точного времени или частоты. Это находит применение в беспроводной связи, индустриальном измерительном оборудовании, системах управления. На борту спутников навигации работают атомные часы, благодаря чему в сигналах GPS/GNSS присутствует встроенная информация точного времени, которая может использоваться для синхронизации оборудования с точностью в пределах 15 нс. Также эти сигналы предоставляют время

UTC с точностью в пределах 90 нс. Для стандартов беспроводной связи, которые используют TDM, и для приложений базовых станций CDMA2000 femtocell, определенная точность опорного времени является решающим требованием. Для этих и других подобных систем сигналы GPS/GNSS используются для предоставления опорной частоты с точностью 1 на 100 миллиардов (точность 10-11, или 10 ppt).

Ассортимент модулей u-blox может удовлетворить этим важным приложениям получения точных частот и времени.

Причем это недорогое, простое в обслуживании решение, с малым энергопотреблением, малым размером и весом. Автономные модули предоставляют точные импульсы времени везде, где доступны сигналы GPS/GNSS, а также прецизионную частоту.

Изделия u-blox включают следующие продвинутые технологии:

• Быстрое нахождение спутников с помощью специальных продвинутых алгоритмов u-blox.
• Независимая от места расположения синхронизация часов, даже если приемник GPS/GNSS видит только один спутник.
• Оптимизация приема слабого сигнала, удаление помех и смягчение множественного приема отраженных сигналов, реализованные на основе миниатюрной, недорогой антенны GPS, предназначенной для приема даже в помещении или салоне автомобиля.
• Гибко настраиваемый, синхронизируемый по сигналам GPS выход импульсов времени (PPS), выровненных по времени GPS или UTC. На этом выходе пользователь может запрограммировать точную частоту.


• Очень низкая стоимость.

Модули частоты и времени и демонстрационные разработки позволяют реализовать синхронизируемые изнутри и по внешним сигналам опорные генераторы. Имеется API, основанное на сообщениях, предназначенное для работы вместе с хостами-источниками синхронизации.

Для получения дополнительной информации загрузите документ [3].

Изделия u-blox для точного времени:

• Чип точного времени UBX-G6010-ST-TM, выдающий сырые данные.
• LEA-M8F u-blox M8, multi-GNSS модуль опорной частоты и времени.
• LEA-M8T/NEO-M8T, модуль приемника GPS с возможностью выдачи точного времени и сырых данных. Поставляется в компактном форм-факторе для пайки на плату и в виде готового модуля с простым интерфейсом UART/PPS и миниатюрной антенной.

• EVK-M8T Precision Timing Evaluation Kit для оценки возможностей LEA-6T и NEO-6T.

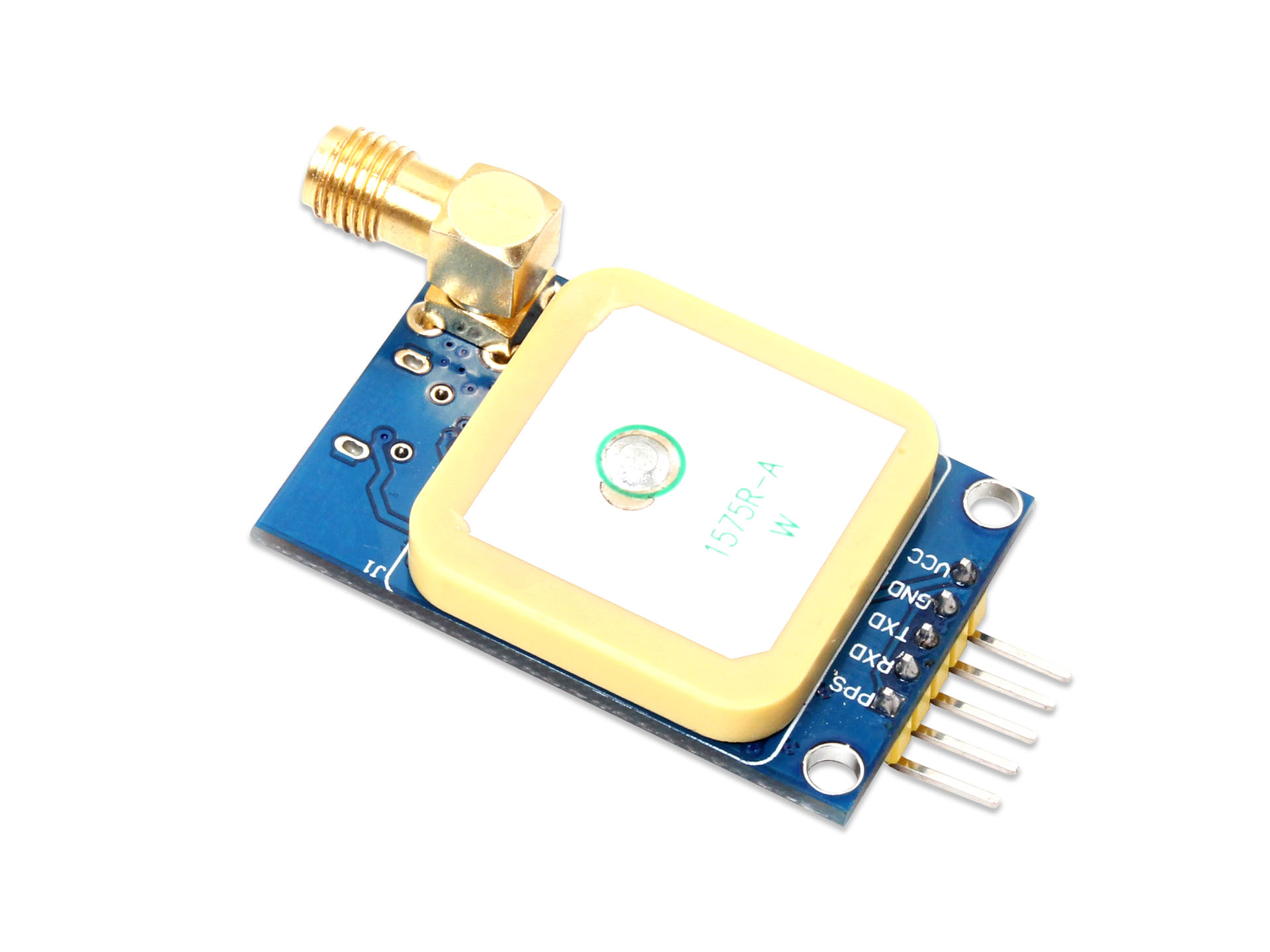

Модули u-blox точного времени и оценочный кит можно купить в онлайн-магазине u-blox [4]. Также модули NEO-6M, NEO-7M и NEO-M8N можно купить на AliExpress и Ebay.

[Генераторы опорных частот различной точности]

Примечание: таблица взята из источника [5].

Эталон частоты Модификация Точность
Кварцевый резонатор   1 .. 100 ppm
TCXO (с термокомпенсацией ухода частоты)
~0.1 ppm
Ovenized OXCO (термокомпенсация с применением подогрева) 0.001 .. 0.1 ppm
Double Oven (термокомпенсация с двойным подогревом) ~50 ppt
OCXO с коррекцией по сигналам GPS ~5 ppt
Rubidium   ~50 ppt
С коррекцией по сигналам GPS ~5 ppt
Cesium   0. 01 .. 0.1 ppt
Hydrogen Maser Пассивный режим 1 ppt
Активный режим 0.0007 ppt

[Словарик]

billion миллиард, или 109.

CDMA2000 Code-division multiple access, или C2K, или IMT Multi-Carrier (IMT-MC), 3G стандарт для беспроводной передачи голоса и данных.

GNSS global navigation satellite system, глобальная спутниковая система навигации.

GPS Global Positioning System, глобальная система позиционирования.

million миллион, или 106.

ppm parts per million, сколько единиц на миллион.

ppt parts per trillion, сколько единиц на триллион.

TDM Time Division Multiplexing, метод передачи или приема независимых сигналов по одному пути распространения, где каждому из сигналов выделяется слот времени.

trillion тысяча миллиардов, или 1012.

UTC Coordinated Universal Time, всемирное координированное время, основной мировой стандарт. Подробнее см. Википедию.

[Ссылки]

1. Precision Timing and Reference Frequency site:u-blox.com.
2. Parts-per notation site:wikipedia.org.
3. GNSS timing and the rise of small cells site:u-blox.com.
4. u-blox Online Shop site:u-blox.com.
5. VK4ZXI Cheap GPS disciplined 10 MHz oscillator site:vk4zxi.blogspot.com.
6. Простой GPS-стандарт частоты и генератор RF.

NEO-WiFi

Целью интегрированного мотор-преобразователя частоты является экономия времени и снижение затрат на изучение, установку, подключение, программирование и тестирование системы двигатель-преобразователь, а также исключение опасности, связанной с ошибками и со всеми этими операциями. Однако до NEO WiFi существовали факторы, ограничивавшие доступность мотор-преобразователей: степень защиты, которая была необходима (двигатели могут быть установлены на открытом воздухе, а преобразователи – нет) и тот факт, что двигатель-преобразователь, и поэтому его пульт управления остается удаленный от того, кто командует (представьте, например, вентилятор на крыше). Motive решил обе проблемы с NEO WiFi, запатентованным, простым в использовании, IP65, со съемной панелью управления, дистанционной беспроводной связью, с питанием от индукции, когда он помещен в корпус на двигателе, или от литиевых аккумуляторов. Обладая самыми передовыми функциями других преобразователей, NEO-WiFi, благодаря своим инновационным решениям, спроектирован как конкурентоспособная и удобная для пользователя интегрированная система «под ключ» со всеми деталями, двигателем, преобразователем и системой управления, предназначенными для наружного использования, и с стандартным пультом дистанционного управления. Таким образом, производители насосов, вентиляторов и других машин могут предложить готовый «подключаемый» продукт без передачи рискованных и дорогостоящих установок своим клиентам. Их клиенты должны только вставить вилку, где бы она ни была установлена, и решить, хотят ли они взять с собой пульт управления.


Диапазон мощности двигателей, которые можно подключить (при 400 В переменного тока)



motore-kW 0,18 0,25 0,37 0,55 0,75 1,1 1,5 1,9 2,2 3 4 5 5,5 7,5 9,2 11 15 18,5 22
NEO-WiFi-3
NEO-WiFi-4
NEO-WiFi-5,5
NEO-WiFi-11
NEO-WiFi-22

Программирование и контроль, который является также дистанционным и беспроводным. Кардинальное сокращение затрат на монтаж.

Клавишная панель может управлять одновременно до 8 двигателей

Чтобы обеспечить степень защиты и устранить хрупкие и сложные разъемы, пульт управления автоматически снабжается энергией при помощи индукции, когда пульт помещен в крышку NEO, или, когда при дистанционном управлении, он автоматически снабжается энергией аккумуляторами, которые входят в стандартную комплектацию, или BLOCK.

Высокая степень защиты от пыли и воды для использования на открытом воздухе.

Клавишная панель может быть помещена или извлечен из своего посадочного места без каких-либо инструментов, потому что она прилипает к нему 4-мя магнитами.

Пульт управления с возможностью изменения положения.

Пульт управления доступен в двух вариантах исполнения: с или без аналогового контроля

Пульт управления может быть прикреплен к металлической стене предустановленными магнитами или к бетонной стене, используя специальные отверстия на обратной стороне пульта

Безопасная работа. Фильтры защиты от помех EMC, встроенные в серийной комплектации для промышленных и жилых помещений на NEO-WiFi-3 для промышленных помещений на NEO-WiFi-11 и 22

Любой NEO может быть установлен на широкий модельный ряд двигателей различной мощности и размера.

Благодаря Bluetooth – передатчику для NANO и NEO, а так же бесплатному приложению NEO, вы можете осуществлять установку и управление преобразователями с помощью планшета или смартфона.

Так же это возможно сделать с помощью персонального компьютера, благодаря бесплатному програмному обеспечению “Motive Motor Manager”.

Waveshare NEO-M8T GNSS Timing HAT для Raspberry Pi Multi-Constellation Receiver Support Single-Satellite Timing HAT: Electronics


  • Убедитесь, что это подходит введя номер вашей модели.
  • Точная синхронизация, высокая доступность даже с одним спутником. Радиостанции с широким динамическим диапазоном и аналоговым, и цифровым подавлением помех, поддерживающие приложения в оборудовании беспроводной связи. Поддержка приемников с несколькими созвездиями, одновременный прием до 3 типов спутниковых систем GNSS от GPS, Beidou, Galileo и ГЛОНАСС при сохранении низкого энергопотребления
  • Поддержка дополнительных систем, в том числе SBAS, QZSS, IMES, D-GPS, улучшающих характеристики определения местоположения службы.Поддержка A-GNSS (Assisted GNSS), сокращающая время первого позиционирования при включении, повышающая чувствительность захвата
  • Имеет навигационную чувствительность -167 дБм и выдающуюся способность защиты от спуфинга и помех, поддерживает геозону. Поддерживает U-Center, простой способ настройки модуля. Стандартный разъем расширения Raspberry Pi 40PIN GPIO, поддерживает платы серии Raspberry Pi, Jetson Nano
  • Размыкает интерфейс UART и I2C модуля для подключения к хост-платам, таким как / STM32. Диапазон скорости передачи: 4800 ~ 921600 бит / с (9600 бит / с по умолчанию). Поддерживает интерфейс DDC (совместимый с I2C): до 400 кГц (макс.)
  • Встроенный держатель батареи, поддерживает перезаряжаемый элемент ML1220, для сохранения эфемеридной информации и горячего запуска. 4 светодиода для индикации рабочего состояния модуля. Поставляется с ресурсами для разработки и руководством (примеры для Raspberry Pi / Jetson Nano // STM32)

Waveshare 18294 НЕО-M8T ГНСС-ТАЙМЕР, 129.00 €

NEO-M8T ШЛЯПА ДЛЯ ЗАРЯДА ГНСС

Модуль

GNSS на базе NEO-M8T для Raspberry Pi, функция синхронизации по одному спутнику

точное и быстрое позиционирование с незначительным дрейфом, низким энергопотреблением, выдающейся способностью противодействовать спуфингу и помехам

Это Raspberry Pi GNSS HAT на основе NEO-M8T с поддержкой приемников нескольких созвездий, а также функцией точного времени для одного спутника. Он поддерживает одновременный прием до 3-х GNSS (GPS, Beidou, Galileo, GLONASS) и дополнительные системы, такие как SBAS, QZSS, IMES и D-GPS.Он отличается точным и быстрым позиционированием с незначительным дрейфом, низким энергопотреблением, выдающейся способностью противодействовать спуфингу и помехам и так далее.

Просто прикрепив его к Pi, довольно легко включить возможности GNSS для вашего Raspberry Pi.

Обзор функций

  • Функция точного времени, высокая доступность даже с одним спутником
  • Радиостанции с широким динамическим диапазоном и подавлением как аналоговых, так и цифровых помех, поддерживающие приложения в оборудовании беспроводной связи
  • Поддержка приемника нескольких созвездий, одновременный прием до 3 типов спутниковых систем GNSS от GPS, Beidou, Galileo и ГЛОНАСС, при этом сохраняется низкое энергопотребление
  • Поддержка систем Augment, включая SBAS, QZSS, IMES, D-GPS, улучшая характеристики позиционирования службы определения местоположения
  • Поддержка
  • A-GNSS (Assisted GNSS), сокращающая время первого позиционирования при включении питания, повышающая чувствительность захвата
  • Особенности: -167 дБм, навигационная чувствительность и выдающаяся способность для защиты от спуфинга и помех, поддерживает геозону
  • Поддерживает U-Center, простой способ настройки модуля
  • Стандартный разъем расширения Raspberry Pi 40PIN GPIO, поддерживает платы серии Raspberry Pi, Jetson Nano
  • Размыкает интерфейс UART и I2C модуля для подключения к хост-платам, таким как Arduino / STM32
  • Диапазон скорости передачи: 4800 ~ 921600 бит / с (9600 бит / с по умолчанию)
  • Поддерживает интерфейс DDC (совместимый с I2C): до 400 кГц (макс. )
  • Держатель бортовой батареи, поддерживает перезаряжаемый элемент ML1220, для сохранения эфемеридной информации и горячего запуска
  • 4 светодиода для индикации рабочего состояния модуля
  • Поставляется с ресурсами для разработки и руководством (примеры для Raspberry Pi / Jetson Nano / Arduino / STM32)

Технические характеристики

Характеристики GNSS
NEO-M8T GPS и ГЛОНАСС GPS ГЛОНАСС BeiDou Галилео
Диапазон частот 72-канальный двигатель u-blox M8 GPS L1C / A, SBAS L1C / A, QZSS L1C / A, QZSS L1 SAIF, ГЛОНАСС L1OF, BeiDou B1, Galileo E1B / C
Точность горизонтального позиционирования Автономный 2. 5 м CEP 2,5 м CEP 4,0 м CEP 3,0 м CEP
SBAS 2,0 м CEP 2,0 м CEP
Макс.частота обновления навигации 4 Гц 10 Гц 10 Гц 10 Гц 10 Гц
Время первого исправления Холодный запуск 25с 29с 30 с 34с 45с
Горячие запуски 1 с 1 с
Вспомогательные запуски
Чувствительность Отслеживание и навигация -167 дБм -166 дБм -166 дБм -159 дБм -159 дБм
Помощь в приобретении -157 дБм -157 дБм -151 дБм -146 дБм -142 дБм
Повторное приобретение -160 дБм -160 дБм -156 дБм -156 дБм -153 дБм
Холодный запуск -148 дБм -148 дБм -145 дБм -143 дБм -138 дБм
Горячие запуски -160 дБм -160 дБм -156 дБм -155 дБм -151 дБм
Точность скорости 0. 05 м / с 0,05 м / с 0,1 м / с 0,1 м / с 0,1 м / с
Точность курса 0,3 градуса 0,3 градуса 0,4 градуса 0,5 градуса 0,5 градуса
Точность PPS Ясное небо = 20 нс
В помещении = 500 нс
Джиттер 11ns
Частота PPS 0.25 Гц ~ 10 МГц (настраивается)
Эксплуатационные ограничения Ускорение (макс): 4g
Высота (макс.): 50000 м
Скорость (макс.): 500 м / с
Другие характеристики
Интерфейс связи USB, UART (4800 ~ 921600 бит / с, 9600 бит / с по умолчанию), I2C (макс. 400 кГц)
Частота обновления 1 Гц (по умолчанию), 10 Гц (макс.)
Протокол NMEA 0183 Версия 4.0 (по выбору V2.3 или V4.1), UBX, RTCM 2.3
Блок питания 5V
Общий ток <45 мА при 5 В (режим продолжения)
Модуль тока 32 мА при 3 В (режим продолжения)
Рабочая температура -40? ~ 85?
Размеры 65 мм 30,5 мм

Стандартный Raspberry Pi 40PIN GPIO

Совместимость с платами серии Raspberry Pi, Jetson Nano

синхронизация и синхронизация для одного спутника

высокая целостность, точная синхронизация, высокая доступность даже с одним спутником

Экономичное, высокоточное, простое орудие

Поддержка приемника нескольких созвездий

одновременный прием до 3 типов спутниковых систем GNSS при сохранении низкого энергопотребления

Поддерживает GPS, Beidou, Galileo и ГЛОНАСС

Поддержка систем Augment

Система Augment нацелена на повышение точности, целостности, надежности и доступности позиционирования и навигации

Поддерживает системы дополнений, включая SBAS, QZSS, IMES, D-GPS

Опора для геозон

Характеристики навигации -167 дБм, исключительная способность защиты от спуфинга и помех

Программное обеспечение

Поддержка U-Center

простой способ настройки модуля

заявки

Идеально подходит для управления автопарком, отслеживания активов, финансовых транзакций, интеллектуальных электросетей, систем безопасности, промышленных КПК, приложений ГИС и т. Д.

Что на борту

  1. Модуль NEO-M8T
  2. RT9193-33 микросхема питания
  3. TXS0108EPWR преобразователь напряжения
  4. Индикаторы состояния RXD / TXD: индикатор UART TX / RX PPS: индикатор состояния GPS PWR: индикатор питания
  5. Держатель батареи поддерживает перезаряжаемый элемент ML1220 для сохранения эфемеридной информации и горячего запуска
  1. Raspberry Pi GPIO-заголовок для подключения к Raspberry Pi
  2. USB-порт
  3. UART, интерфейс I2C для подключения к другим микроконтроллерам
  4. Разъем антенны GNSS

Определение распиновки

Габаритные размеры

Ресурсы и услуги


* Ресурсы для разных продуктов могут отличаться, пожалуйста, проверьте страницу вики, чтобы подтвердить фактически предоставленные ресурсы.

Модули синхронизации GNSS u-blox, предназначенные для обновлений

Фото: u-blox

u ‑ blox анонсировала модули точной синхронизации NEO-M8T и LEA-M8T, которые могут генерировать точные опорные часы с точностью <20 нс. Приемники обладают высокой чувствительностью (прием сигнала -157 дБмВт с помощью GNSS), что позволяет быстро запускать их внутри зданий с ограниченным обзором неба. Точные эталонные часы получены из нескольких GNSS, включая GPS, ГЛОНАСС и BeiDou.

Модуль LEA-M8T совместим по занимаемой площади с существующими конструкциями LEA-5T / 6T, что упрощает обновление.NEO-M8T оптимизирован для приложений хронометража, требующих низкого энергопотребления и длительного времени автономной работы, таких как геофоны, используемые для сейсмических полевых измерений. Оба компактных модуля для поверхностного монтажа соответствуют строгим требованиям к надежности, точности и низкому энергопотреблению.

«Эти новые модули являются лучшими в отрасли модулями синхронизации GNSS с точки зрения точности, надежности и энергопотребления», – сказал Томас Нигг, вице-президент по маркетингу продуктов u-blox. «Новые модули – идеальные решения для критически важной инфраструктуры. системы, включая сети мобильной связи, системы производства и распределения электроэнергии и сейсмические измерения.”

Модули NEO и LEA-M8T являются мульти-GNSS совместимыми по выводам преемниками существующих модулей синхронизации PPS u-blox и дополняют ранее анонсированный GNSS-дисциплинированный опорный модуль частоты LEA ‑ M8F.

Имея размеры 12,2 x 16,0 мм (NEO-M8T) и 17,0 x 22,4 мм (LEA-M8T), модули обеспечивают высокую целостность и надежность с RAIM (автономный мониторинг целостности приемника) и сигналами тревоги, которые являются ключевыми характеристиками для чрезвычайно надежной работы. Доступны два выхода с временными импульсами, настраиваемые от одного раза в минуту до 10 МГц.Модули также выводят данные RAW с несколькими GNSS, включая фазу несущей, фазу кода и псевдодиапазоны.

Модули могут отображать время в соответствии с любым международным стандартом, включая калибровку смещений между созвездиями. Функции съемки и синхронизации с одним спутником повышают точность синхронизации и доступность синхронизации, имея в поле зрения всего лишь один спутник. Поддержка работы с малым рабочим циклом снижает энергопотребление для приложений с батарейным питанием, что приводит к экономии затрат, поскольку можно использовать меньшие батареи.

Модули синхронизации M8T поставляются в установленных u-blox форм-факторах LEA и NEO со стандартизованным расположением выводов, что позволяет легко переходить с продуктов предыдущих поколений. В продуктах синхронизации u-blox можно дополнительно использовать u-blox AssistNow или вспомогательные данные отраслевого стандарта. Это сокращает время на первое исправление и обеспечивает исключительную чувствительность сбора данных даже при первой установке до того, как станет известно точное местоположение или время.

[GNSS 興味] め て の RTK 測量 | My_blog 手 作 り で 楽 し む

こ ん に ち は

し ば ら く, こ の 記事 は 寝 か し て あ っ た の で 記事 が 前後 し て し ま い ま し た.

1 月 の 終 わ り か ら 2 月 に か け て, piCorePlayer を 使 っ た も ど き ラ ジ オ で す が, 試 作 で終 わ っ て い た の を 腰 を 上 げ て 仕 上 げ る こ と に し ま し た. ま ず は KiCad と い う プ リ ン ト 基板 作成 の た め の ソ フ ト を 使 っ て 手 配線 で 作 っ た 回路 を 基板 化 す る こ と に. 3 月 の 初 め 頃 に 基板 が 完成し て 今 配送 中 で す. こ れ に つ い て は 別 途 記事 で 紹 介 し た い と 思 い ま す.

で は 本 題 の ГНСС の 話 で す が, 2018 年 の 1 月 号 の ト ラ ン ジ ス タ 技術 に 「地球 大 実 験 ピ ッ タ リ 1см」 と い う こ と でGPS つ い の 特集 介 て い ま し た。

数 年前 か ら ネ ッ ト の 記事 で 紹 介 さ れ て RTK に に がの ネ ッ ト で も あ ま り 情報 は な く 眺 め て い る だ け で し た.

こ の ト ラ 技 の 特集 で, せ っ か く 眠 っ て い た 興味 が ム ク ム ク と.

記事 で 紹 介 さ れ て い る モ ジ ュ ー ル は NEO-M8P と い う も の で す が,値 段 が。 そ こ 介 さ れ て い NEO-M8T を 2 台 購入 す る こ と し た。

000 9000 9000た 校正 で す が, 何 回 も チ ャ レ ン ジ 経 過 を そ の 2 に 追加 し ま し た. よ ろ し け れ ば ど う ぞ.

NEO-M8T

1см の 測 位 を 経 験 す る に は, 搬 送 波 位相 が 出力 で き る モ ジ ュ ー ル が 必要 な よ う で す.特集 に よ る と U-КАДР 社 の NEO-M8T と か M8P が 必要 な よ う で す. あ る 時期 に は M8N も 使 え た よ う な の で す が, バ ー ジ ョ ン ア ッ プ で 使 え な く な っ た と い う 情報 が. と い う こ と で 紹 介 さ れ て い た CSGshopか ら 購入 す る こ と に し ま し た.

購入 し た NEO-M8T に は ボ タ ン 電池 が 取 り 付 け ら れ る よ う に な っ て い ま す が, 本体 に は 装着 さ れ て い ま せ ん.

使用 で き る ボ タ ン 電池 は 「 MS リ チ ュウ ム 二次 電池 MS621FR 」で す が, リ ー ド 線 が 付 い た も の ​​を 秋月 で 安 く 売 っ て い ま す. こ の リ ー ド 線 の 線 間 を 短 絡 し な い よ う に 取 り 外 し て し ま い, NEO-M8T に 取 り 付 け ま す. ソ ケ ッ ト の 精度 が 悪 いの か, 相当 な 力 を 入 れ な い と 入 り ま せ ん. 多分 一度 入 れ た ら 取 り 外 し は 厳 し い か も.

ア ン テ ナ 部

さ て ア ン テ ナ の 部分 で す が, グ ラ ン ド プ レ ー ン を つ け る よ う に 特集 で は 紹 介 さ れ て い ま し た の で,そ れ に 習 っ て 100 円 シ ョ ッ プ へ. ち ゃ ん と し た ス テ ン レ ス の 蓋 も あ る の で す が, 磁石 で 着 く ス テ ン レ ス (?) の 蓋 が あ り ま し た の で 2 枚 購入. 取 っ 手 を 外 せ ば 使 え ま す. な ん と な く 雨 風 に ア ン テ ナ が 晒 さ れ るの も 嫌 な の で, ボ ウ ル と ザ ル を 一 緒 に 購入 し て レ イ ド ー ム み た い な 形 に. 少 し は ロ ス が あ る の で し ょ う が.

こ の 上 に ボ ウ ル を 被 せ て 周 り を ネ ジ で 止 め ま す.

ア ン テ ナ を 立 て て み る と ち ょ っ と 目 立 ち ま す.

РТК 測 位

さ て 1см の 測 位 に 挑 戦 と 言 い た い と こ ろ で す が. ア ン テ ナ の こ と に つ い て 特集 で は, い ろ い ろ ア ド バ イ ス し て い ま す. 高 く 開 け た と こ ろ に 設置 す る よ うに と. こ れ は 本 当 に そ の 通 り で し た.

Базовая станция に 設定 す る 基準 局 が 近 く に な い た め, 30Km ほ ど 遠 く に あ る 基準 局 を 探 し 出 し て, 登録 し た の で す が, ア ン テ ナ 高 が 低 い の か Одно の ま ま で, Поплавок に も な り ま せ ん で た。

そ こ で 2 м ほ ど の パ イ プ を 追加 し て 自 屋 根 の 上 に 少 し し 出 よ う

お 基準 局 の が rtk2go に 登録 し て あ り を ど こ で 設定 す る 中 の 記事 を 大 変 大 変 大 変接 続 」の 中 の「 My 局 の デ ー タ に ア ク セ ス し 」に ち ょ っ と だ け い て あ り ま し

RTKNAVI 90 RTKNAVI.ехе を 起動 し ま す.

立 ち 上 が っ た ら RTKNAVI の 右上 の ア イ コ ン я を ク リ ッ ク し ま す.

こ こ ら 辺 の 設定 に つ い て は 「ト ラ 技」 が 本 当 に 役 に た ち ま す. 参考 に し て く だ さ い.

ア ン テ ナを 2m ほ ど が ん ば っ て 高 く し た 結果 は す で に の べ た よ う に な り ま し た が, ち ょ っ と だ け 結果 を.

一 応 の 結果

約 30 км ほ ど 離 れ た 基準 局 を 利用 さ せ て い た だ き FIX の テ ス ト を 行 っ て み ま し た。

そ の 結果 の 一部 で す。

上 が 私 の 受 信 機 で 下 が で す。 衛星 NEO NEO 。

участок の 結果 を (デ ー タ を 取 っ た 時間 が 少 し 違 が) 数 時間 以上 安定 に FIX 解 が 得 ら れ て い る う で う で 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000

た だ 基準 局 と の 距離 が あ る の で 出来 れ ば 身 近 な 電子 基準 点 を 使 っ て も う 少 し チ ャ レ ン ジ し た い と 思 っ て い ま す.

電子 基準 点 を 使 っ て 校正 に チ ャ レ ン ジ

電子 基準 点 は 約 4 км ほ ど 離 れ た場所 に あ り ま す が な か 大 変 で。 「」 に よ れ ば 割 と 出来 る よ う。

-04/03 で す。

ど こ か 設定 が 間 違 っ て い る か そ れ と も 、 と 思 撃 的 を 見 に000 000 3 9 た000 000 3 9 た000 000 000 9 た000 000 9 た000 000 3 9 た000 000 9 000 000 3 9 た000 000 000 ИСПРАВИТЬ 解 は 2.7% の よ う で す. ま る で 星雲 を 思 い 出 す よ う な す ざ ま し さ で す.

さ て こ れ を 拡 大 し て い く と

中心 部 に 核 が

さ ら に 拡 大 を す る と

FIX解 が 集 ま っ て い る 部分 が あ り ま し た. ± 1 см ほ ど の 範 囲 に 入 っ て い ま す. こ れ の 平均 値 が 求 め る も の で あ る と 「ト ラ 技」 に は 書 い て あ り ま し た が. そ れ に し て も, た っ た 4.3km ほ ど し か 離 れて い な い 電子 基準 点 と の デ ー タ の 比較 が こ れ で は ね.

と い う こ と で, も う 少 し チ ャ レ ン ジ が 続 き ま す.

30 км ほ ど 離 れ た 基準 局 で 得 た デ ー タ と, こ の 電子 基準 点 で 得 た デ ー タ が ど のて い ど 合 っ て い る の か 検 証 し な け れ ば な り ま せ ん が.

楽 し み で は あ り ま す が, ア ン テ ナ の 先 が 風 で 数 см は 揺 れ る ん で す よ ね. こ れ も 原因 の 一 つ か も. も っ と 勉強 し な け れ ば!

電子 基準 点 を 使 っ て 校正 に チ ャ レ ン ジ 2

ア ン テ ナ を そ の 後 購入 し ま し た. 同時 に ア ン テ ナ を 乗 っ け て い る ポ ー ル も 風 に 影響 さ れ な い よ う 太 い も の に し ま し た. お か げ で 今 も 腰 が.

ア ン テ ナ で すが 評 価 の 良 い TW2710 で す. 高 価 で す が, FIX す る 率 は 高 い よ う で す.

自 宅 か ら 4 км ほ ど 離 れ て い る 電子 基準 点 を 使 っ て 校正 を 続 け て い ま す が, な か な か 納 得 で き る 値 が 得 ら れ ま せ んど こ で あ き ら め る か で す ね. ど ち ら に し て も ± 1 см 程度 の 誤差 は 付 き も の な の で.

以前 の デ ー タ に 比 べ る と 随 分 と FIX 率 が 高 く な り ま し た.

こ れ で ほ ぼ 確定か な と 思 っ て い ま す。

公開 は 申 し 訳 あ り が 常 時 運用 で は な で 多分 無理 か と

Восемь – Продукты для распределения и управления Ultra HD

Наша линейка neo matrix представляет собой кульминацию многолетних разработок аппаратного и программного обеспечения Pulse-Eight.Наши усовершенствованные решения для видеоматрицы HDBaseT гарантируют, что они предложат вам именно то, что вам нужно, независимо от того, являетесь ли вы профессиональным установщиком AV или обычным пользователем.

MatrixOS

В основе neo лежит MatrixOS , которая является сердцем нашего блока обработки видео с частотой 340 МГц. Предоставляет вам мгновенный доступ ко всем подключенным исходным устройствам в потрясающем Ultra HD 4K, 1080p или 3D. Эта мощная система помогает создать «просто работающее» решение, от динамического создания EDID (для обеспечения наилучшего качества видео для каждого телевизора) до обработки обновлений программного обеспечения для канала HDBaseT.С одной целью. Предлагаем вам лучшую в мире систему распространения видео.

Контекстный IR

4 входа, 4 выхода, это 16 возможных комбинаций вашего видео. Исторически матрицы предлагали пульты дистанционного управления с 8 или 16 кнопками, требующими многократного нажатия для передачи видео на телевизор, который вы смотрите. Мы подумали, что это странное решение, учитывая, что вы уже знаете, в какой комнате находитесь, как и матрица! Наши дизайнеры отказались от этой старой концепции и вместо этого создали Contextual IR, что сокращает количество кнопок до 4, по одной для каждого возможного ввода.В какой бы комнате вы ни находились, выберите 1, 2, 3, 4 и мгновенно смотрите этот источник.

HDMI-CEC

Но потом мы спросили, зачем вообще использовать ИК? Большинство телевизоров теперь поддерживают CEC, мы являемся мировыми экспертами в технологии CEC с нашими адаптерами libCEC и USB-CEC, поэтому мы встроили эту технологию в neo . Теперь вы можете просто использовать свой обычный пульт от телевизора и нажать кнопку «Источник», каждое из ваших устройств ввода будет перечислено и просто выберите то, которое вы хотите, и матрица автоматически направит видео, даже если источник не поддерживает сам CEC.

Если, однако, исходное устройство не поддерживает CEC, вы можете продолжать управлять им с помощью пульта дистанционного управления, поскольку neo автоматически ретранслирует необходимые сообщения на ваше исходное устройство.

Мгновенно на

В Великобритании компания Sky (один из основных поставщиков спутникового телевидения) недавно добавила поддержку CEC, способ, которым они это сделали, был довольно интересным (просто нажмите кнопку «Sky», и ваш телевизор включится, а также приставка Sky + HD) и это дало нам идею, мы могли бы сделать это с neo . С Instant On нажмите кнопку Sky в любой комнате, и мы обнаружим это, включим телевизор и переключим видеотракт на окно Sky + HD.

Но мы сделаем еще один шаг: если к neo подключено несколько приставок Sky + HD, мы интеллектуально определим, какая приставка Sky + HD не используется, и направим ее на ваш телевизор

Не волнуйтесь, если вы не в Великобритании, Instant On можно настроить практически для любого набора исходных устройств

Веб-интерфейс

Мы хотим предоставить вам наилучшие возможности, для этого мы считаем важным, чтобы вы могли получить доступ к neo с любого устройства, будь то мобильный, планшетный или настольный ПК и в любом браузере.Мы сделали это с помощью нашего адаптивного дизайна, поэтому он работает с вами, а не наоборот. Наш веб-интерфейс построен непосредственно поверх нашего REST / API, это означает, что все, что вы можете делать на своем телефоне, вы можете заставить свою систему управления делать также, и наоборот. Здесь нет скрытых уловок или специальных кодов, для работы которых требуется волшебный танец луны. Вся наша документация бесплатна и доступна на нашем сайте мониторинга.

Подробнее об управлении веб-приложениями …

Мониторинг

Важно, чтобы вы получали видео постоянно, чтобы помочь нам сделать так, чтобы каждая матрица neo professional поддерживала связь с нашей службой управления облаком.Вы можете сказать, работает ли это с помощью светодиода Monitored на передней панели матрицы. Если вы застряли, ваш установщик или вы можете войти на наш облачный портал и увидеть полезную диагностическую информацию (если вы им позволите), удаленно исправить проблемы или сообщить вам, где вы могли ошибиться при установке. Все это бесплатно. Если у neo возникнет проблема, мы также получим уведомление и сможем связаться, чтобы организовать замену оборудования или дать вам пошаговое руководство, чтобы вы снова начали работать.

Посмотрите на это в действии от ISE 2016:
