Быстродействующая защита от перенапряжения – RadioRadar

   В настоящее время на радиорынках появились в продаже различные устройства защиты бытовой техники от повышенного и пониженного напряжения в сети 220 В.

   К сожалению, все они обладают существенными недостатками: малое быстродействие там, где коммутация нагрузки осуществляется с помощью реле, отсутствие задержки включения после срабатывания из-за скачка напряжения (что очень важно особенно для импульсных блоков питания современных телевизоров и холодильников старого типа), ограничение по мощности коммутируемой нагрузки.

Рис. 1

  Предлагаемое устройство защиты (рис.1) лишено этих недостатков и работает следующим образом. При выходе напряжения сети за установленные пределы (нижний предел регулируют резистором R4, верхний – R6) срабатывает таймер DD2 и на его выходе 3 устанавливается низкий уровень, зеленый светодиод VD6 гаснет, сисмис-тор ТС 106 отключает нагрузку. Низкий уровень на выходе 7 таймера DD2 разрешает работу счетчика DD1 К176ИЕ5, который по сути выполняет роль второго таймера, формирующего время задержки на включение нагрузки. Это время зависит от номиналов R14 и С6 и, при указанных на схеме, составляет около 4 минут.

Рис. 2

   По прошествии 4 минут через дифцепочку С5 R15 и Т2 проходит очень короткий импульс сброса таймера DD2 и, если напряжение в сети нормализовалось, на выводе 3 таймера установится высокий уровень, засветится зеленый светодиод и симистор VD10 ТС106 подключит нагрузку. В противном случае пройдет еще 4 минуты и все повторится, и так будет происходить до тех пор, пока напряжение в сети не нормализуется.

   Красный светодиод VD7 индицирует работу таймера на DD1 и, если все нормально, должен мигать каждые 2-3 сек.

   К деталям особых требований нет, за исключением: R2 – мощность не менее 1 Вт, СЗ – с малым током утечки. Оптосимистор VD9 МОС 3022 можно заменить на МОС 3020-3062. Конденсатор С1 – не менее чем на 400 В.

   Через симистор ТС-106 можно коммутировать нагрузку на ток до 10 А с соответствующим радиатором, а если необходим больший ток, то нужно заменить его на более мощный (например ТС-132).

   Данная защита предназначена для круглосуточной работы и боится только КЗ на выходе.

   При первом включении через защиту нагрузка подключится через 4 минуты, далее – автоматический режим работы.

   Автор: Евгений Поярков, г. Первомайск

Защита от перенапряжения в частном доме

[desc][/desc]

Блок: 1/12 | Кол-во символов: 162
Источник: https://www.forumhouse.ru/articles/house/6568

Откуда возникает перенапряжение

Планировка и строительство многих многоэтажек еще пару десятков лет назад производилась без прицела на сегодняшнее многообразие бытового электрооборудования: микроволновки, многокамерные холодильники, утюги высокой мощности и другие приборы, имеющие электрическое питание. Поэтому максимумы потребления электричества по утрам и вечерам пагубно влияют на работу всей электросети в любом жилище.

Электричество, текущее по кабелю или проводу, неспособному выдерживать такую нагрузку, способствует их ненормальному нагреву в дневные часы и охлаждению в вечерние. В силу законов физики, проводник ослабевает, поскольку он делается то шире, то уже. Контакты в щитке на первых этажах или в едином вводно-распределяющем устройстве в доме заметно ослабевают. Также нулевые контакты могут отгореть, что приводит к перепаду напряжения от 110 до 360 вольт на всех этажах, выше этажа с перегоревшими контактами.

Перенапряжение в электросети может произойти в результате попадания молниевого разряда в линию электропередач, подстанцию или элементы дома, при этом сила тока просто огромная, порядка 200 килоампер. При попадании в молниеприемник и дальнейшем прохождении молнии по контуру заземления в проводниковых материалах возникает электродвижущая сила, измеряемая в киловольтах.

Также вызвать резкий скачок напряжения могут сварочные работы или одновременное включение многими соседями электроприборов или подключение/отключение мощного потребителя. Для защиты дорогостоящей электротехники и всего частного дома необходима защита от перенапряжения в сети.

Блок: 2/6 | Кол-во символов: 1573
Источник: https://amperof.ru/bezopasnost/zashhita-perenapryazheniya-chastnom-dome.html

Защита от скачков напряжения бытовых электрических сетей, разновидности защитных устройств и способы их установки

Конструктивное несовершенство электрических сетей является основной причиной резких скачков напряжения. Предугадать время очередного перепада невозможно. Единственное, что мы можем сделать для предотвращения неприятных последствий – это заранее обезопасить электрических потребителей в своем доме. В этой статье мы расскажем, как и чем защитить сеть квартиры и дома.

Блок: 2/12 | Кол-во символов: 510
Источник: https://www.forumhouse.ru/articles/house/6568

Причины возникновения и опасность скачков напряжения

В момент перепада напряжения в электрических сетях его амплитуда изменяется на короткий промежуток времени. После этого она быстро восстанавливается с параметрами, приближенными к начальному уровню.

Подобный импульс электрическим током продолжается буквально в течение нескольких миллисекунд, а его возникновение обусловлено следующими причинами:

  • Грозовые разряды. Вызывают скачки напряжения до нескольких киловольт, которые не сможет выдержать ни один прибор. Подобные перепады нередко становятся причиной отключения сети и пожара.
  • Перенапряжение, вызываемое процессами коммутации, когда подключаются или отключаются потребители с высокой мощностью.
  • Явление электростатической индукции при подключении электросварки, коллекторного электродвигателя и другого аналогичного оборудования.

Опасность последствий от перенапряжений наглядно отражается на рисунке, где грозовой и коммутационный импульсы существенно отличаются от номинального сетевого напряжения. Изоляционный слой в большинстве проводов рассчитан на значительные перепады и пробоев обычно не случается. Часто импульс действует очень недолго и напряжение, проходя через блок питания и стабилизатор, просто не успевает подняться до критического уровня.

Иногда слой изоляции сети 220 В может не выдержать возрастающего напряжения. В результате случается пробой, сопровождающийся появлением электрической дуги. Для потока электронов образуется свободный путь в виде микротрещин, а проводником служат газы, наполняющие микроскопические пустоты. Этот процесс сопровождается выделением большого количества тепла, под действием которого токопроводящий канал расширяется еще больше. Из-за постепенного нарастания тока, срабатывание защитной автоматики немного запаздывает, и этих нескольких мгновений вполне хватает, чтобы вывести из строя в частном доме всю электропроводку.

Особую опасность представляют повышенное и пониженное напряжение, находящееся в таком состоянии долгое время. В основном это происходит по причине аварийных ситуаций, которые требуется устранить, чтобы ток пришел в норму. Других способов нормализации и каких-либо специальных приборов, защищающих от этого явления, не существует.



Блок: 2/7 | Кол-во символов: 2226
Источник: https://electric-220. ru/news/ustrojstvo_zashhity_ot_perenaprjazhenija/2018-05-29-1519

Реле защиты от скачков напряжения

Защита дома от скачков напряжения с помощью РН рекомендуется в тех случаях, когда напряжение в сети устойчиво, а его заметные скачки редки. РН представляет собой устройство, способное считывать параметры электрического тока и разрывать электрическую цепь в тот момент, когда показатели выйдут за пределы заданного диапазона. После того, как показетели в общей сети нормализуются, устройство автоматически замкнет цепь и возобновит питание потребителей. Функция возобновления питания через заданный промежуток времени (с задержкой), встроенная в реле напряжения 220в для дома, помогает продлить срок службы некоторых бытовых устройств, холодильников и т.п.

РН обладают небольшими габаритами, сравнительно низкой стоимостью и хорошим быстродействием. К недостаткам РН можно отнести их неспособность сглаживать колебания электрической энергии. Для максимальной защиты всех потребителей потребуется установить сразу несколько устройств.

РН защищает сеть только от недопустимых скачков напряжения и не предназначено для защиты от коротких замыканий (эту функцию выполняют автоматические выключатели).

Современные модели РН бывают трех типов:

1. Стационарное реле, встраиваемое в электрический щиток дома или квартиры.

2. Реле для индивидуальной защиты одного потребителя.

3. Реле индивидуальной защиты нескольких потребителей.

Если с эксплуатацией реле второго и третьего типа все практически ясно, то РН первого типа имеет более сложную конструкцию, а его установка требует определенных знаний. Подобные устройства монтируются на входе в помещение, так выполняется защита от скачков напряжения в сети всего домашнего электрооборудования.

Блок: 4/12 | Кол-во символов: 1683
Источник: https://www.forumhouse.ru/articles/house/6568

Что спасет от скачка напряжения

Защита от перепадов напряжения возможна при помощи разных типов защитных устройств. Мы поговорим о самых распространенных. Это реле контроля напряжения (РН) и бытовые стабилизаторы.

Блок: 3/12 | Кол-во символов: 216
Источник: https://www.forumhouse.ru/articles/house/6568

Зачем в домашней сети подключают УЗИП

Специально для организации системы защиты от ударов молнии и возникающих при этом импульсов перенапряжения разработаны УЗИП – устройства защиты от импульсных помех. Отметим, что ЛЭП имеют определенные средства компенсации ударов молнии. Также в блоках питания современных электронных устройств имеются УЗИП класса III.

Модульные УЗИП для монтажа в электрощите

Однако этого недостаточно, если Вы живете в частном доме, запитанном от воздушной линии электропередачи. Методика выбора и подключения УЗИП приводится в статье «Устройство защиты от импульсных грозовых перенапряжений, схема подключения». В любом случае для защиты от молнии поможет громоотвод, о котором рассказано в статье «Как правильно сделать громоотвод и молниезащиту в частном доме своими руками».

Блок: 4/11 | Кол-во символов: 799
Источник: https://SamoDelino.ru/elektrosnabzhenie/zashchita-ot-perenapryazheniya.html

Перенапряжение в результате коммутации

Такое явление может произойти при включении в линию или выключении приборов, дающих высокую индуктивную нагрузку. К ним относятся блоки питания, электромоторы, а также мощные инструменты, запитывающиеся от сети.

Этот эффект обусловлен законами коммутации. Моментальное изменение величины тока в соленоиде, а также разности потенциалов на конденсаторе произойти не может. Когда цепь с такой нагрузкой соединяется или размыкается, то в месте контакта отмечается появление вызванного самоиндукцией и коммутационными процессами электрического потенциала.

Течение переходного процесса всегда сопровождается выбросом напряжения, которое обладает полярностью, обратной входному. Небольшая емкость проводников в сети вызывает резонанс, длящийся короткое время и вызывающий высокочастотные колебания. По завершении переходного процесса они затухают.

Сколько продлится перенапряжение и какова будет его величина, зависит от следующих показателей:

  • Индуктивность нагрузки.
  • Моментальное значение разности потенциалов при коммутации.

  • Емкость подключающих электрических кабелей.
  • Реактивная мощность.

Блок: 4/10 | Кол-во символов: 1125
Источник: https://YaElectrik.ru/jelektroshhitok/zashhita-ot-perenapryazheniya

Функции УЗО в схеме электроснабжения дома

В схеме электроснабжения современного дома обязательно присутствует УЗО – устройство защитного отключения. Его основное предназначение – защита людей от удара электрическим током, а также защита электропроводки от пробоя и утечки, что может привести к пожару. Методика выбора и подключения УЗО приводится в специальной статье.

Однофазное и трехфазное УЗО

Несомненно, если в Вашем доме еще не установлено УЗО, это нужно обязательно сделать. При этом от перепадов напряжения устройство защитного отключения спасает лишь в некоторой степени и косвенным образом.

Блок: 5/11 | Кол-во символов: 597
Источник: https://SamoDelino.ru/elektrosnabzhenie/zashchita-ot-perenapryazheniya.html

Выбор РН

Выбирая реле, чтобы защитить домашнюю сеть, достаточно знать номинал электрического тока, который способен пропускать через себя вводной автоматический выключатель. Если, к примеру, пропускная способность выключателя равна 25А (что соответствует потребляемой мощности – 5,5 кВт), то рабочие характеристики РН должны быть на ступень выше – 32А (7 кВт). Если выключатель рассчитан на 32А, то реле должно выдерживать ток в 40 – 50А.

Я для такого случая взял реле на 40 А, при вводном автомате 25/32 (стоит первый, но уставка увеличится).

Некоторые люди выбирают марку РН, опираясь на суммарную потребляемую мощность. Это не совсем правильно. Ведь реле, способное выдерживать ток в 32А, может спокойно работать как при нагрузке в 7 кВт, так и при гораздо большей мощности потребления. Только во втором случае в рабочую схему РН необходимо встраивать специальный магнитный контактор. Но об этом в следующем разделе.

Блок: 5/12 | Кол-во символов: 928
Источник: https://www.forumhouse.ru/articles/house/6568

Защитные устройства

Существует несколько видов защитных устройств различающихся как по функциональности, так и по стоимости, одни из них обеспечивают защиту только одному бытовому прибору, другие – всем имеющимся в доме. Перечислим хорошо зарекомендовавшие себя и наиболее распространенные защитные устройства.

Сетевой фильтр

Наиболее простой и доступный по деньгам вариант защиты маломощного бытового оборудования. Отлично зарекомендовал себя при бросках до 400-450 вольт. На более высокие импульсы устройство не рассчитано (в лучшем случае оно примет удар на себя, спасая дорогостоящую аппаратуру).

Фильтр удлинитель Swen Fort Pro

Основной элемент защиты у такого устройства – варистор (полупроводниковый элемент изменяющий сопротивление в зависимости от приложенного напряжения). Именно он выходит из строя при импульсе более 450 В. Вторая важная функция фильтра – защита от высокочастотных помех (возникают при работе электродвигателя, сварки и т.д.) отрицательно влияющих на электронику. Третьим элементом защиты является плавкий предохранитель, срабатывающий при КЗ.

Не следует путать фильтры с обычными удлинителями, которые не обладают защитными функциями, но похожи по внешнему виду. Чтобы различить их достаточно посмотреть паспорт изделия, где приведены полные характеристики. Отсутствие такового должно само по себе вызывать подозрение.

Стабилизатор

В отличие от предыдущего типа приборы этого класса позволяют нормализовать напряжение в соответствии с номинальным. Например, установив границу в пределах 110-250 В, на выходе устройства будет стабильные 220 В. Если напряжение выйдет за пределы допустимого, прибор отключит питание и возобновит его подачу после нормализации работы электросети.

Стабилизатор EDR-1000 от производителя Luxeon

В некоторых случаях (например, в сельской местности) установка стабилизатора является единственным способом повысить напряжение до необходимой нормы. Бытовые стабилизаторы выпускают двух модификаций:

  • Линейные. Они предназначены для подключения одного или нескольких бытовых приборов.
  • Магистральные, устанавливаются на входе электросети здания или квартиры.

И первые, и вторые следует подбирать исходя из мощности нагрузки.

Основное отличие от предыдущего типа является возможность продолжения подачи питания подключенного устройства после срабатывания защиты или полного отключения электричества. Время работы в таком режиме напрямую зависит от емкости аккумуляторной батареи и мощности нагрузки.

Бесперебойный блок питания APC, модель SC-420

В быту эти устройства в основном используются для подключения стационарных компьютеров, чтобы при проблемах с электросетью не потерять данные. При срабатывании защиты ИБП будет продолжать подачу питания в течение определенного времени, как правило, не более получаса (зависит характеристик устройства). Этого времени вполне достаточно, чтобы сохранить необходимые данные и корректно отключить компьютер.

Современные модели ИБП могут самостоятельно управлять работой компьютера через USB интерфейс, например, закрыть текстовый редактор (предварительно сохранив открытые документы), после чего произвести отключение. Это довольно полезная функция, если пользователь при срабатывании защиты не находился рядом.

Устройства защиты от импульсных перенапряжений

Все перечисленные выше приборы обладают общим недостатком, у них не реализована действенная защита от импульса высокого напряжения. Если таковой произойдет, он, практически гарантированно выведет такие устройства из строя. Следовательно, защита должна быть организована таким образом, чтобы после срабатывания можно было оперативно привести ее в рабочее состояние. Этому требованию, как нельзя лучше отвечают УЗИП. На их основе организуется многоуровневая система защиты внутренних линий частного дома.

Одна из принятых классификаций таких устройств показана в таблице.

Таблица 1. Классификация УЗИП

Категория Применение
В (I) Обеспечивают защиту при прямом попадании грозового разряда по системе молниезащиты. Место установки – вводно-распределительное устройство или главный распределительный щит. Основная нормирующая характеристика – величина импульсного тока.
С (II) Защищают токораспределительную сеть от коммутационных импульсов, а также играют роль второго защитного уровня при грозовом разряде. Место установки – распределительный щит.
D (III) Обеспечивают последний уровень защиты, при которой к потребителям не допускаются остаточные броски напряжения и дифференциальные перенапряжения. Помимо этого обеспечивается фильтрация высокочастотных помех. Установка производится перед потребителем. Могут быть выполнены в виде модуля под розетку, удлинителя и т.д.

Пример организации трехуровневой защиты продемонстрирован ниже.

Организация трехуровневой защиты от перенапряжения

Конструктивные особенности УЗИП.

Устройство представляет собой платформу (С на рис. 6) со сменным модулем (В), внутри которого находятся варисторы. При их выходе из строя индикатор (А) изменит цвет (в приведенной на рисунке модели на красный).

УЗИП Finder (категория II)

Внешне устройство напоминает автоматический выключатель, крепление – такое же (под DIN рейку).

Особенностью УЗИП является необходимость замены модулей при выходе варисторов из строя (что довольно просто). Конструкция модулей выполнена таким образом, что установить их на платформу с другим номиналом невозможно. Единственный серьезный недостаток связан с характерными особенностями варисторов. Им необходимо время, чтобы остыть, многократное попадание грозового разряда существенно усложняет этот процесс.

Защитное реле

В завершении рассмотрим реле контроля напряжения (РКН), эти устройства способны обеспечить защиту бытовых приборов от коммутационных импульсов, перекоса фаз, а также пониженного напряжения. С грозовыми импульсами они не справятся, поскольку на это не рассчитаны. Их сфера применения – защита внутренней сети квартиры, то есть там, где обеспечение грозозащиты входит в обязанности электрокомпаний.

Приборы могут устанавливаться во входном щитке, непосредственно, после электросчетчика, для этого предусмотрено крепление под DIN рейку.

РКН можно подключать после счетчика

Помимо этого выпускаются модификации приборов в виде удлинителей питания и модулей под розетку.

РКН в виде удлинителя и розеточного модуля

Данные устройства могут произвести только защитное отключение сети, при выходе напряжения за указанные пределы (устанавливается кнопками управления), после нормализации электросети производится ее подключение. Стабилизация и фильтрация не производятся.

Предостережения

Не следует доверять защиту своего дома самодельным конструкциям, в бытовых условиях бывает проблематично настроить собранную схему и протестировать ее работу в критических режимах.

Не имея практического опыта в организации грозозащиты, не стоит пытаться реализовать ее самостоятельно, эту работу лучше доверить профессионалам. Рекомендуем рассматривать эту часть статьи как информационную.

Все манипуляции с электрощитом, приборами и проводкой необходимо проводить только при отключенном электропитании.

Блок: 4/4 | Кол-во символов: 7007
Источник: https://www.asutpp.ru/zashhita-ot-perenapryazheniya.html

Ограничители перенапряжений

Рассматривая вопросы защиты от перенапряжения сети, следует отметить, что данную функцию в первую очередь должны выполнять организации, отвечающие за электроснабжение. Именно они устанавливают на ЛЭП необходимые защитные устройства. Однако, как показывает практика, это выполняется далеко не всегда, и проблемы защиты дома от перенапряжений вынуждены решать сами потребители.

Защита от перенапряжения в сети на подстанциях и воздушных ЛЭП осуществляется с помощью ОПН – нелинейных ограничителей перенапряжения. Основной этих устройств является варистор, имеющий нелинейные характеристики. Его нелинейность состоит в изменяющемся сопротивлении элемента в соответствии с величиной приложенного напряжения.

Когда электрическая сеть работает в нормальном режиме, а напряжение имеет свое номинальное значение, ограничитель напряжения в это время обладает большим сопротивлением, препятствующим прохождению тока. Если же при ударе молнии возникает импульс перенапряжения, наступает резкое снижение сопротивления варистора до минимального значения и вся энергия импульса уходит в контур заземления, соединенный с ОПН. Таким образом, обеспечивается безопасный уровень напряжения, и все оборудование оказывается надежно защищенным.

Для электрических сетей дома или квартиры существуют компактный блок модульных ограничителей перенапряжений, не занимающих много места в распределительном щитке. Они работают точно так же, как и в линиях электропередачи. Эти приборы подключены к заземляющему контуру или к рабочему заземлению, по которому уходят опасные импульсы.



Блок: 6/7 | Кол-во символов: 1592
Источник: https://electric-220.ru/news/ustrojstvo_zashhity_ot_perenaprjazhenija/2018-05-29-1519

Видео

Блок: 8/10 | Кол-во символов: 1056
Источник: https://YaElectrik.ru/jelektroshhitok/zashhita-ot-perenapryazheniya

Как работает реле контроля фаз в сети 380В

В сети 380В может быть установлено трехфазное реле напряжения. Это имеет смысл, если в доме имеется оборудование с трехфазным питанием.

Подключение реле напряжения в сети 380В

В этом случае реле срабатывает при отклонении напряжения на любой фазе и отключает нагрузку по всем трем линиям. При отсутствии потребителей с питанием 380В удобнее и дешевле подключить три отдельных реле напряжения. В этом случае мы получаем три группы потребителей 220В, для которых могут быть установлены различные предельные значения напряжения и время задержки.

Схема подключения реле напряжения на каждой фазе в сети 380В

Блок: 8/11 | Кол-во символов: 642
Источник: https://SamoDelino.ru/elektrosnabzhenie/zashchita-ot-perenapryazheniya.html

Защита трехфазной сети с помощью РН

Если электроснабжение вашего дома осуществляется через трехфазную систему, то на каждую фазу целесообразно устанавливать отдельное реле контроля.

Трехфазные реле напряжения созданы исключительно для защиты соответствующего оборудования (электродвигателя и т.п.). Если подобное реле установлено на вводе в жилище, то перекос напряжения на одной из фаз приводит к обесточиванию всех однофазных потребителей.

Блок: 8/12 | Кол-во символов: 445
Источник: https://www.forumhouse.ru/articles/house/6568

От чего защищает ИПБ

Основная задача источника бесперебойного питания (ИПБ) – обеспечение потребителей электроэнергией при отсутствии напряжения в сети. Наиболее часто этот прибор используют для питания компьютеров. Хотя ИПБ обеспечивает напряжение 220 вольт непродолжительное время, имеется возможность сохранить информацию и выключить компьютер. Актуально применение источника бесперебойного питания при использовании малогабаритной электростанции для беспрерывной подачи энергии в момент ее запуска.

Распространенный источник бесперебойного питания

Очевидно, что применение ИПБ функционально, если в сети электроснабжения дома установлено реле напряжения. При использовании аккумулятора достаточной емкости к источнику бесперебойного питания может быть подключен газовый котел. Аккумулятора на 60 АЧ хватит для обеспечения напряжением котла мощностью 160Вт примерно в течение суток.

ИПБ с двойным преобразованием работает при изменении напряжения на входе в широких пределах, однако стоит очень дорого.

Вероятно, в большинстве случаев, в бытовых целях практичнее использовать одновременно недорогой источник бесперебойного питания и стабилизатор или реле напряжения.

Блок: 9/11 | Кол-во символов: 1164
Источник: https://SamoDelino.ru/elektrosnabzhenie/zashchita-ot-perenapryazheniya.html

Чем поможет сетевой фильтр

Чаще всего бытовые сетевые фильтры выполнены в виде удлинителя. Таким образом, к нему может быть подключено сразу несколько единиц бытовой техники. Фильтры отличаются количеством розеток и длиной кабеля. Обычно устройство снабжается собственным выключателем с индикацией подачи питания. Фильтр может иметь индивидуальные выключатели питания для каждой розетки.

Популярные сетевые фильтры

Ряд моделей имеют защиту от короткого замыкания и перегрузки. Общий ток нагрузки устройств такого рода не превышает 6-16А. Собственно фильтр таких устройств состоит из нескольких конденсаторов и катушек индуктивности. Таким образом, обеспечивается защита электроники от маломощных и коротких импульсов помех. Последние могут создаваться, в том числе, бытовой техникой, подключенной в домашней сети.

Заметим, что блоки питания большинства современных электронных приборов уже имеют аналогичные схемы в своем составе. Иными словами, подобные сетевые фильтры можно рассматривать как удлинители с дополнительной фильтрацией и сервисными возможностями.

Блок: 10/11 | Кол-во символов: 1058
Источник: https://SamoDelino.ru/elektrosnabzhenie/zashchita-ot-perenapryazheniya.html

Как выбирать стабилизатор

Выбирать стабилизатор следует, исходя из суммарной мощности домашних потребителей. Устройство обязательно должно обладать приличным запасом мощности.

Запас по мощности должен быть в 2 раза больше, чем существующие потребности. То есть стабилизатор мощностью 10 кВт рассчитан на половину реальной нагрузки (5кВт) при минимальном внешнем напряжении – 150 вольт (т.е. при большом падении). Это следует учитывать при выборе.

Блок: 10/12 | Кол-во символов: 454
Источник: https://www.forumhouse.ru/articles/house/6568

Система защиты от скачков напряжения своими руками

Ознакомившись с вышеизложенной информацией, Вы сможете подобрать систему с защиты домашней сети от нестабильности напряжения разного рода. При этом важно правильно оценить характер угрозы. В зависимости от обстоятельств может быть обеспечена защита от скачков напряжения как всей сетевой проводки в доме, так и отдельных приборов. В статье «Как выбрать стабилизатор для защиты холодильника от перепадов и скачков напряжения 220в» мы рассказываем о том, как можно сделать импровизированный стабилизатор для холодильника своими руками.

Пусть также Вам поможет в решении вопроса качественного энергоснабжения следующий видеоролик.

Блок: 11/11 | Кол-во символов: 678
Источник: https://SamoDelino.ru/elektrosnabzhenie/zashchita-ot-perenapryazheniya.html

Стабилизатор напряжения в щиток: установка

Устанавливать стабилизатор рекомендуется вблизи силового щитка в соответствии со следующей схемой.

Встраивать стабилизатор (как и РН) в общую схему следует непосредственно после счетчика. Ведь эти устройства тоже являются потребителями, следовательно, перед прибором учета их устанавливать нельзя.

Блок: 11/12 | Кол-во символов: 348
Источник: https://www.forumhouse.ru/articles/house/6568

Кол-во блоков: 31 | Общее кол-во символов: 38557
Количество использованных доноров: 7
Информация по каждому донору:
  1. https://electric-220.ru/news/ustrojstvo_zashhity_ot_perenaprjazhenija/2018-05-29-1519: использовано 2 блоков из 7, кол-во символов 3818 (10%)
  2. https://YaElectrik.ru/jelektroshhitok/zashhita-ot-perenapryazheniya: использовано 4 блоков из 10, кол-во символов 3347 (9%)
  3. https://SamoDelino.ru/elektrosnabzhenie/zashchita-ot-perenapryazheniya.html: использовано 7 блоков из 11, кол-во символов 6099 (16%)
  4. https://www.asutpp.ru/zashhita-ot-perenapryazheniya.html: использовано 2 блоков из 4, кол-во символов 7606 (20%)
  5. https://www.forumhouse.ru/articles/house/6568: использовано 9 блоков из 12, кол-во символов 6310 (16%)
  6. https://amperof.ru/bezopasnost/zashhita-perenapryazheniya-chastnom-dome.html: использовано 4 блоков из 6, кол-во символов 7874 (20%)
  7. https://samelectrik.ru/ustrojstva-zashhity-ot-perenapryazheniya-v-seti.html: использовано 1 блоков из 3, кол-во символов 3503 (9%)

Устройства защиты от скачков напряжения серии «АЛЬБАТРОС» — Стабилизаторы напряжения

Посмотреть цены, заказать, купить Устройства защиты от скачков напряжения серии «АЛЬБАТРОС»

Устройства защиты от скачков напряжения серии «АЛЬБАТРОС» предназначены для защиты потребителей электрических сетей от кратковременных и длительных перенапряжений.

Блоки защиты от скачков напряжения рассчитаны на круглосуточный режим работы. Условия эксплуатации согласно техническим характеристикам, указанным в документации.
Устройство защиты от импульсных перенапряжений (УЗИП) серии «Альбатрос» осуществляют защита по сети по 220 В от перенапряжения по «фазе», «нулю» и «земле». УЗИП 220 В предназначены для защиты нагрузки от кратковременных аварийных перенапряжений, вызванных воздействием электромагнитных импульсов (грозовые разряды, коммутационные помехи и др.) и авариями в сети с номинальным напряжением 220 В.

Скачать паспорт устройства

Устройство защиты от импульсных перенапряжений (УЗИП). Защита по сети по 220 В, 500 ВА, защита от перенапряжения по «фазе», «нулю» и «земле», комбинированная защита варисторы/газоразрядник.
Отсутствуют ложные срабатывания на индуктивную нагрузку.

АЛЬБАТРОС-220/500 АС предназначен для защиты нагрузки от кратковременных аварийных перенапряжений, вызванных воздействием электромагнитных импульсов (грозовые разряды, коммутационные помехи и др.) и авариями в сети с номинальным напряжением 220 В.

Устройсво обеспечивает

  • Защиту от импульсного, быстротекущего перенапряжения амплитудой до 10 кВ без перегорания предохранителя.
  • Защиту от импульсного аварийного значительного превышения напряжения, при этом перегорает один или оба предохранителя.

Технические характеристики

Номинальное напряжение питания нагрузки, В 220 (+10/-15%)
Номинальная мощность нагрузки, Вт 500
Наибольший импульсный разрядный ток (импульс 8/20 мкс)*, кА 10
Скорость срабатывания защиты, нс, не более 25
Температурный диапазон эксплуатации, °C -40… +40
Габаритные размеры, мм, не более 50х44х30
Масса, кг, не более 0,02

Скачать паспорт устройства

Защитное устройство АЛЬБАТРОС-500 DIN предназначено для защиты потребителей электрической сети 220 В, 50 Гц с потребляемой мощностью до 0,5 кВт от кратковременных и длительных перенапряжений до 500 В переменного тока промышленной частоты 50 Гц.

Блок  рассчитан на круглосуточный режим работы в закрытых помещениях. Условия эксплуатации согласно техническим характеристикам, указанным в таблице, при отсутствии в воздухе агрессивных веществ (паров кислот, щелочей и пр.) и токопроводящей пыли.

Блок обеспечивает

  • Световую индикацию состояния электрической сети и режима работы блока.
  • Защиту потребителей электрической сети 220 В, 50 Гц от длительных перепадов напряжения согласно п. 2 и 3 таблицы.

Технические характеристики

 1 Номинальное напряжения питающей сети 220 В, 50 Гц
 2 Нижняя граница напряжения сети, при котором блок отключает потребителя от сети, В 165±5 %
 3 Верхняя граница напряжения сети, при котором блок отключает потребителя от сети, В 250±5 %
 4 Номинальная мощность нагрузки, кВт 0,36
 5 Максимальная мощность нагрузки, кВт (не более 10 мин) 0,5
 6 Время самотестирования, сек. 10
 7 Время срабатывания, мс 10
 8 Время задержки включения, сек. 7
 9 Диапазон рабочих температур, °С 0…+ 40
 10 Относительная влажность воздуха — не более 85 %, при +40 °С
 11 Габаритные размеры, мм 89х54х65
 12 Масса, кг, не более 0,11
 13 Потребляемая мощность без нагрузки, Вт, не более 10

Скачать паспорт устройства

Блок защиты от высоковольтных импульсов и длительного аварийного повышения напряжения в сети 220 В, 1,5 кВт. Монтаж на DIN-рейку.

АЛЬБАТРОС-1500 DIN защищает оборудование от перенапряжения, высоковольтных импульсов, бросков и «просадок» питающего напряжения и обеспечивает полную электрическую защиту «Фазы», «Ноля» и «Земли» однофазной электросети 220 В от высоковольтных импульсов и аварийного повышения напряжения до 500 В переменного тока мощностью до 1,5 кВт, вызванных наводками от грозовых разрядов, коммутационных помех и авариями в сети. АЛЬБАТРОС-1500 DIN рассчитан на круглосуточный режим работы и может устанавливаться на электрическом вводе в квартиру, коттедж, офис, защищая таким образом установленное у вас электрооборудование. Предназначен для установки на DIN-рейку 35мм.

Микропроцессорное управление позволяет реализовать следующие функции

  • самотестирование устройства
  • автоматическое включение и выключение нагрузки
  • высокую точность и стабильность параметров
  • имеет два уровня защиты: от пониженного напряжения сети (менее 165 В) и от повышенного (более 247 В)

Основное отличие от распространенных на рынке «реле напряжения» —«Альбатрос» = реле напряжения + коммутатор (контактор, пускатель, реле)

Технические характеристики

Номинальное напряжение питающей сети, В 220 В, 50 Гц
Нижняя/верхняя граница напряжения сети, при котором блок отключает потребителя от сети, В 165…247±5
Номинальная мощность нагрузки, кВт 1,2
Максимальная мощность нагрузки, кВт 1,5
Время срабатывания, мс 10

Альбатрос-1500 DIN можно установить в вашем доме, например для отдельной защиты всей системы отопления или любой другой нагрузки.

Скачать паспорт устройства

Защитное устройство, блок защиты от высоковольтных импульсов и длительного аварийного повышения напряжения в сети 220 В, 1,5 кВт. Уличное исполнение, IP56. Для защиты уличных видеокамер по цепи питания 220 В.

Устройство обеспечивает защиту потребителей электрической сети 220В, 50 Гц от длительных перепадов напряжения согласно п.2 и п.3 таблицы

Технические характеристики

1 Номинальное напряжение питающей сети ~220 В 50Гц
2 Нижняя граница напряжения сети, при котором устройство отключает потребителя от сети, В 165±5%
3 Верхняя граница напряжения сети, при котором устройство отключает потребителя от сети, В 250±5%
4 Номинальная мощность нагрузки, кВт 1,2
5 Максимальная мощность нагрузки, кВт (не более 10 мин) 1,5
6 Время самотестирования, с 10
7 Время срабатывания, мс 10
8 Время задержки включения, с 7
9 Диапазон рабочих температур, °С -40… + 50
10 Степень защиты IP56
11 Габаритные размеры, мм, не более 165х124х84
12 Масса HETTO (БРУТТО), кг,  не более 0,5(0,6)
13 Потребляемая мощность без нагрузки,Вт, не более 10

Скачать паспорт устройства

Электронное устройство защиты электросети «АЛЬБАТРОС-12000 ЖКИ» — прибор 1-го класса электрозащиты, предназначенный для защиты бытовых электронных и электрических аппаратов, котлов отопления, офисного оборудования, оборудования информационных технологий и др. похожего оборудования, использующего электрическую сеть 220 В, 50 Гц с потребляемой мощностью до 12 кВт.

Устройство обеспечивает

  • Защиту (отключение от электросети) подключенных к нему потребителей электросети в случае превышения (снижения) пикового значения эффективного значения переменного напряжения электросети выше (ниже) запрограммированного порога, за время, не более 10 мс, в любом режиме работы.
  • 4 режима работы: основной режим, режим программирования, режим быстрого программирования, режим принудительного отключения нагрузки;
  • Автоматическое восстановление подключения потребителя к электросети
  • Измерение пикового значения сетевого напряжения с точностью не хуже 1 %, в любом режиме работы
  • Индикацию усредненного эффективного значения сетевого напряжения, в любом режиме работы.
  • Индикацию установленных порогов, частоты сети или сообщений в основном режиме работы.
  • Программирование порогов
  • Быструю коррекцию порогов прямо из основного режима.
  • Программирование таймера
  • Программирование допустимого времени кратковременных провалов напряжения.

Технические характеристики

1 Номинальное напряжения питающей сети 220 В
2 Диапазон значений нижнего порога, В 100 ÷ (ВП-31В) *
3 Диапазон значений верхнего порога, В 280 ÷ (НП+31В) **
4 Номинальная мощность нагрузки, кВА 10
5 Максимальная мощность нагрузки (не более 10 минут), кВА 12
6 Время срабатывания, мс 10
7 Диапазон значений таймера включения, сек 5—995
8 Диапазон значений таймера игнорирования провалов, сек*** 0—0,98
9 Погрешность определения напряжения, % 1
10 Диапазон рабочих температур, °С от -10 до +40
11 Относительная влажность воздуха при +40 °С не более 85 %
12 Габаритные размеры, мм 287х205х123
13 Масса, кг, не более 3,0

* Диапазон значений нижнего порога варьируется от 100 В до напряжения на 31 В ниже установленного верхнего порога (ВП — верхний порог).
** Диапазон значений верхнего порога варьируется от 280 В до напряжения на 31 В выше установленного нижнего порога (НП — нижний порог).
*** Игнорирование кратковременных провалов напряжения необходимо (в большинстве случаев) при больших пусковых токах подключаемого оборудования, недостаточной толщины электропроводки, когда кратковременный провал напряжения (3…300 мс) при таком пуске способен вызвать срабатывание защиты по понижению напряжения. Если оборудование чувствительно к кратковременным провалам напряжения, необходимо подобрать значение таймера таким образом, чтобы гарантировать уверенный пуск оборудования и минимальную задержку отключения. В подавляющем большинстве случаев изменение заводских настроек не требуется.

Защита от перенапряжения ZUBR D40

ПараметрЗначение
Рабочее напряжение прибора, В~100-400
Максимальный ток активной нагрузки (10 мин.), А50,0
Номинальный ток активной нагрузки, А40,0
Номинальная мощность нагрузки, ВА8800
Нижний предел отключения (устанавливается пользователем) в пределах, В120-210 (зав. 198В)
Верхний предел отключения (устанавливается пользователем) в пределах, В220-280 (зав. 242В)
Шаг изменения устанавливаемого значения, В1,0
Автоматический выход из настройки (после последнего нажатия), сек3
Срабатывание защиты по верхнему пределу при Uвх от 220 до 280 В, сек0,05
Время отключения по нижнему пределу (при Uвх менее 120 В), сек0,05
Время отключения по нижнему пределу (при Uвх от 120 до 210 В), сек1,2
Время задержки повторного включения (устанавливается пользователем), сек3-600 (зав. 3 сек)
Шаг изменения устанавливаемого значения задержки, сек3
Просмотр последнего аварийного срабатывания, секесть
Настройка показаний вольтметра (юстировка), секесть
Габаритные размеры, мм70х85х53
Вес, кг0,230
Степень защиты прибораIP20
Гарантия24 мес.



Общее описание

Защита от перенапряжения ZUBR D40 – это надежная и качественно сделанная электронная защита, контролирующая напряжение для всей бытовой техники в доме. Мощность данной модели рассчитана при общем потреблении до 8-ми кВт включительно. Номинальный ток нагрузки до 40А. Реле напряжения ZUBR D40 – постоянно, в режиме реального времени, производит измерение напряжения в сети и в случае его недопустимых значений, производит аварийное отключения Вашей сети 220В. Для частных домов и квартир, при трехфазной сети 380В, одновременно устанавливаются 3 независимых реле 220В – ZUBR D40 на фазы А, В и С.

Основное назначение ZUBR D40

Защита от перенапряжения или реле напряжения ЗУБР D40, рассчитанная на ток 40А, как и все однофазные модели на 16-63 Ампера в линейке высококачественных цифровых приборов от торговой марки ZUBR, предназначена для автоматического контроля за уровнем питающей сети 220В и ее отключения, для защиты нашего оборудования и электроприборов от высокого напряжения в случае аварийной ситуации.

Таким образом, все оборудование, которое включено в сеть 220В, после установки централизованного реле напряжения ZUBR D40 – полностью защищено от всевозможных опасных ситуаций во внешней сети, которые могут привести к его выходу из строя или явится причиной возгорания из-за высокого напряжения.

Защита если напряжение в сети 380В

Если по месту необходимой установки защиты – в доме или квартире для электроснабжения предусмотрена трехфазная сеть питания 380В, то наиболее целесообразным вариантом будет установка трех независимых защит от перенапряжения ZUBR D40 по одной на каждую фазу.

Это даст возможность раздельного использования фаз, т.к. на частном объекте – электроприборы преимущественно однофазные с питанием 220В, и исключит ситуацию, когда из-за проблем на одной фазе или ее пропадании – мы получим одновременное отключение всех трех.

Если по месту установки есть электрические устройства с 3-фазным питанием, для их защиты дополнительно устанавливаются выделенные специальные трехфазные реле напряжения или специализированная по типам нагрузки – защита для трехфазных нагрузок.

Устройство защиты от перенапряжения ZUBR D40

Общее устройство защиты от перенапряжения ZUBR D40 аналогично любой из моделей от производителя ZUBR (ЗУБР). Это такие основные узлы и блоки:

  • блок питания самого прибора от сети 220В. Работает от 100 до 400 В, расположен внутри прибора на плате управления
  • центральная схема измерения напряжения, схема принятия решений и управления размыкающим элементом (центральный процессор и периферия)
  • блок цифровой индикации для отображения сетевого напряжения в режиме реального времени и параметров работы защиты для их настройки пользователем
  • энергонезависимая память для хранения параметров работы (на плате управления)
  • силовое высококачественное герметичное поляризованное реле для принудительного замыкания и размыкания цепи питания
  • корпус для установки на DIN-рейку и силовые клеммы для подключения защищаемой сети 220 вольт
Разработав и соединив все это воедино – один из основных производителей качественных электронных цифровых приборов TM ZUBR – выпустил целую линейку защит с различными характеристиками работы и разной допустимой максимальной мощностью, которые представлены на нашем сайте в разделе защита от перенапряжения и реле напряжения ZUBR.

Краткие технические характеристики ZUBR (ЗУБР) D40

  • Номинальная транзитная мощность – 8 кВт
  • Номинальный транзитный ток – 40 А (макс. 50А)
  • Цифровая индикация текущего напряжения – есть
  • Верхний уровень отключения (программируется) – 220 – 280 В (зав. 242 В)
  • Нижний уровень отключения (программируется) – 120 – 210 В (зав. 198 В)
  • Настройка задержки на включение – 3 – 600 сек (зав. 3 сек)
  • Таймер обратного отсчета повторного включения – есть
  • Контроль включения нагрузки (светодиод) – есть
  • Просмотр последнего аварийного срабатывания – есть
  • Настройка вольтметра (калибровка) – есть

Подробнее – смотри «характеристики»

Достоинства и недостатки

Достоинства:

  • Качество и надежность
  • Мощность оптимальна и достаточна для большинства объектов
  • Без дополнительных функций – простая в установке и настройке
  • Цифровое удобное меню для быстрой настройки параметров
  • Оптимальные заводские настройки (можно настраивать персонализировано)
  • Мощные и надежные силовые клеммы для подключения кабеля до 16 мм.кв.
  • Индикатор контроля включения нагрузки
  • Электронный цифровой таймер обратного отсчета

Гарантия: 24 мес.

Защита от перенапряжения сети 220в узо. Как организовать защиту от перенапряжения сети в частном доме. Использование индивидуальных защитных приборов

Содержание:

В современных условиях постоянно растет потребление электрической энергии. Это связано с появлением у населения большого количества компьютеров, кондиционеров, различной электронной аппаратуры и другой бытовой техники. Большинство этих приборов обладает повышенной чувствительностью, поэтому все более актуальной становится защита от перенапряжения сети. Оно представляет серьезную опасность для электрооборудования, находящегося в постоянном подключенном состоянии. Для того, чтобы избежать серьезного материального ущерба, необходимо точно знать причины перепадов напряжения и основные методы борьбы с этим явлением.

Отчего в сети возникает перенапряжение

Чаще всего перепады напряжения в сети возникают в результате аварий или неравномерного потребления электроэнергии. В таких ситуациях возникает повышенное напряжение, при котором вся домашняя аппаратура вынуждена работать в течение определенного времени. Такие условия эксплуатации приводят к ускоренному износу бытовых приборов. Они могут полностью выйти из строя и стать причиной возгорания.

Наиболее распространенные причины перенапряжения сети

  • Как правило, к одной сети производится подключение большого количества различных объектов, в том числе и промышленных предприятий. При одновременном включении бытового и производственного оборудования вполне возможны скачки напряжения.
  • В жилых домах может произойти нулевого провода. В результате, на линии, питающей розетки, появляется избыточное напряжение. Вместо напряжения фаза-ноль, составляющего 220 вольт, появляется напряжение фаза-фаза, с напряжением уже в 380 вольт.
  • Нарушения работы сети часто происходят из-за неграмотных и безответственных действий электрика, а также, так называемых домашних мастеров, не имеющих знаний в электротехнике. При выходе из строя проводов, они неправильно проводят подключение. Таким образом, высокое напряжение может появиться в любой квартире и вывести из строя всю технику.
  • Серьезную угрозу представляют грозовые разряды около линий электропередачи. Их действие передается по сети и разрушает все включенные приборы.

Чтобы не допустить последствий от воздействия перенапряжения нужно заранее принять меры и обезопасить свое жилье.

Как защититься от действия перепадов напряжения

Прежде всего, для обслуживания и ремонта электрических сетей должны привлекаться специалисты, хорошо разбирающиеся в электротехнике. Это позволит значительно снизить опасность появления перепадов напряжения, вызванных неправильными действиями.

В быту следует применять стабилизаторы напряжения. Они являются идеальным вариантом для защиты дорогостоящей аппаратуры, выдавая напряжение высокого качества. При работе на компьютерной технике лучше всего использовать источники . Они помогут сохранить ценную информацию в случае проблем с напряжением в сети.

Хороший защитный эффект дает одновременное использование и датчиков превышения напряжения (ДПН). Этот способ считается наиболее простым и доступным для населения. С помощью УЗО производится отключение сети при пробое или утечке тока. Оно устанавливается во всех новых и реконструируемых электрических сетях. В зависимости от типа, УЗО могут быть электромеханическими и электронными.

Датчик ДПН представляет собой устройство, которое применяется, когда необходима защита от перенапряжения сети. Его конструкция позволяет работать вместе с любыми типами устройств защитного отключения. ДПН могут работать при токах утечки от 10 до 300 мА, применяются в трехфазных и однофазных сетях. При появлении в сети перенапряжения датчик подает сигнал на УЗО для своевременного отключения потребителей. В результате, скачки напряжения совершенно не действуют на бытовую технику. В дальнейшем, питание восстанавливается обычным включением УЗО.

Могут вылезать из строя бытовые приборы: электрические лампочки, различные нагревательные приборы, электродвигатели холодильников и других приборов, радиоаппаратура и т.д.Предлагаю автомат, который контролирует состояние электрической сети и автоматически отключает и выключает нагрузку. Нагрузка будет включаться в работу только при нормальном состоянии электрической сети.Пороговая схема запитывается от сети через гасящие резисторы R3, R4 и диоды VD1…VD4. Стабилитрон VD8 служит для стабилизации напряжения питания схемы. Изменяющееся напряжение сети поступает через диодный мостик VD1…VD4 на делитель R1, R2. С движка резистора R2, который устанавливает напряжение срабатывания устройства, управляющее напряжение подается через диод VD5 на базу транзистора VT1. Реле поворотов на тиристоре схемы Стабилитрон VD6 служит для защиты транзистора от больших напряжений. При напряжении в сети больше нормы, напряжение на базе транзистора повышается, он открывается и включает реле К1. Контакты К1.1 замыкаются, срабатывает реле К2 и отключает контактами К2.1 нагрузку.После восстановления напряжения в электрической реле К1 обесточивается, отключает реле К2, которое контактами К2.1 включает нагрузку.Светодиоды VD10, VD12 служат для индикации состояния устройства.Реле К2 – любое с рабочим напряжением обмотки 220 В, К1 -также любое из серии РЭС-9.Налаживание устройства сводится к установке резистором R2 напряжения срабатывания автомата.Н. Басенков, г. Добруш…

Для схемы “УСТРОЙСТВО ЗАЩИТЫ ОТ ПЕРЕНАПРЯЖЕНИЯ”

Бытовая электроникаУСТРОЙСТВО ЗАЩИТЫ ОТ А.ПАКАЛО, 340074, Украина, г.Донецк-74, ул. Волго-Донкая, 7″г” – 5, тел.22-26-93.Предлагаю простое устройство, которое в случае аварии электросети защитит телевизор, видеомагнитофон, холодильник и т.д. от перенапряжения. Как правило, при аварии в сети присутствует напряжение 380 В (действующее значение), приносящее все неприятности. При подобной ситуации устройство защиты от перенапряжения срабатывает, создавая короткое замыкание. “Выбитые” пробки (плавкие или автоматические) прекращают подачу электроэнергии в квартиру.Схема устройства приведена на рисунке.Напряжение срабатывания защиты приближенно равно 255 В.В реальности напряжение срабатывания несколько больше из-за наличия в пороговой цепи резистора R1. Этим резистором можно в некоторых пределах изменять напряжение срабатывания. В авторском варианте Ucp=270 В. К174КН2 микросхема Конденсаторы С1 и С2 образуют с R1 RC-цепочку, которая препятствует срабатыванию устройства при импульсных выбросах в сети Схема работает следующим образом. При напряжении в до 270 В стабилитроны VD3, VD4 закрыты. Также закрыты и тиристоры VS1, VS2. При превышении действующего значения напряжения более 270 В открываются стабилитроны VD3, VD4, и на управляющие электроды тиристоров VS1, VS2 поступает открывающее напряжение. В зависимости от полярности подупериода сетевого напряжения, ток проходит либо через тиристор VS1, либо через VS2. Когда ток превышает 10 А, срабатывают автоматические выключатели (пробки), обезопасив электроприборы от перегорания.Настраивать устройство не требуетсяБез конденсаторов С1 и С2 пора срабатывания не превышает одного полупериода напряжения сети, однак…

Для схемы “Автомат защиты от перенапряжения”

Предлагаемый автомат отключает нагрузку и отключается сам при напряжении в больше предельно допустимого и при периодическом его пропадании (“моргании” света).При нажатии кнопки SB1 “Вкл” на реле К1 поступает сетевое напряжение через контакты К2.1 с разъема Х1. Реле срабатывает и самоблокируется контактами К1.1. Через контакты К1.2 сетевое напряжение поступает через диод VD5 на делитель R3-R4, на разъем Х2 “Нагрузка” и на трансформатор Т1, который служит для питания самого автомата. С движка резистора R4, который устанавливает напряжение срабатывания устройства, управляющее напряжение подается через диод VD6 на базу транзистора VT1. Стабилитрон VD7 служит для защиты транзисторов от больших напряжений. При напряжении в больше нормы, напряжение на базе составного транзистора VT1-VT2 повышается, он открывается и включает реле К2. Простой регулятор тока Контакты К2.1 размыкаются, реле К1 обесточивается и отключает контактами К1.2 нагрузку и сам автомат. При кратковременном пропадании напряжения в также разблокировывается реле К1 и отключает нагрузку. Для включения требуется снова нажать кнопку SB1. Светодиоды VD3 и VD4 служат для индикации состояния устройства.Реле К1 – любое с рабочим напряжением обмотки 220 В, К2 – также любое из серий РЭС-9, РЭС-22 с напряжением срабатывания на 2…3 В ниже питающего напряжения.Т1 – сетевой, малогабаритный, с напряжением на вторичной обмотке 12…15 В.Налаживание сводится к установке резистором R4 напряжения срабатывания автомата.А.Лысунец, п.Возжаевка, Амурской обл….

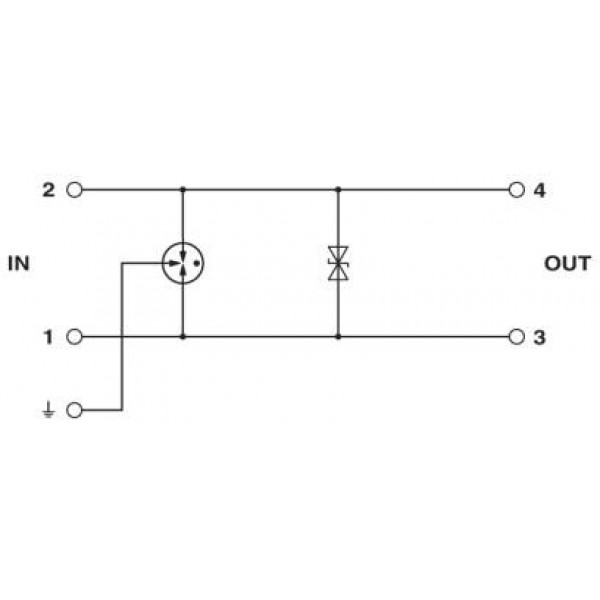

Для схемы “Защита телефонной линии”

Для схемы “Индикация подключения электроприборов к сети 220 В”

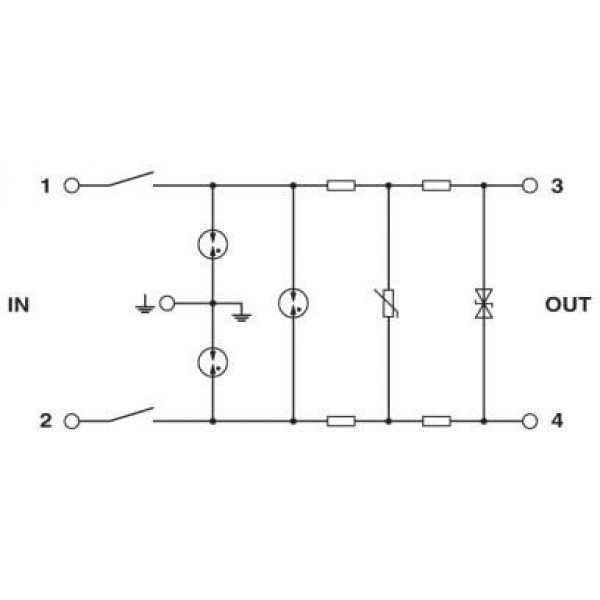

Для схемы “ЗАЩИТА ИМПОРТНЫХ ТЕЛЕФОННЫХ АППАРАТОВ”

Для схемы “ЗАЩИТА РЭА ОТ БРОСКОВ НАПРЯЖЕНИЯ”

Для схемы “Защита аппаратуры от повышенного сетевого напряжения при помощи инте”

Для схемы “Сигнализатор уровня напряжения в сети”

Импортные телефонные аппараты и трубки в основном рассчитаны на телефонную сеть с напряжением 48 В. В сетях СНГ с напряжением 60 В они часто выходят из строя. Для снижения напряжения питания автор использует устройство, приведенное на рисунке.В качестве ограничителя используются стабилитроны VD1, VD2 типа Д814Д и резистор R1 типа МЛТ 0,5 Вт. Сопротивление резистора может меняться от 51 до 150 Ом в зависимости от длины линии.Устройство монтируется внутри телефонного аппарата, телефонной вилки или розетки.Литература 1. Кизлюк А. И. Справочник по устройству и ремонту телефонных аппаратов зарубежного и отечественного производства….

Хотя подача электричества в квартиры и дома регулируется законодательством, жильцам не стоит полностью рассчитывать на то, что соответствующие службы обеспечат подачу электроэнергии нужного качества. Если из-за бросков сетевого напряжения дорогостоящие электроприборы выйдут из строя, получить компенсацию будет практически невозможно. А поскольку неполадки на электролиниях – не редкость, то стоит самостоятельно принять меры, которые помогут уберечь бытовую технику от поломки. Для этого нужна защита от перенапряжения, обеспечить которую можно, установив в сети соответствующий прибор – защитное реле, датчик с УЗО или стабилизатор напряжения.

Допустимые параметры электроэнергии

Номинал напряжения, обозначенный на всей бытовой электротехнике, составляет 220В, однако в реальной жизни это значение стабильно далеко не всегда. Это учитывается при изготовлении современных приборов, и они могут устойчиво работать при колебании напряжения от 209 до 231В, а также переносить разброс от 198 до 242В. Если бы небольшие перепады разности потенциалов не были предусмотрены конструкцией бытовой техники, она ломалась бы постоянно. Более значительные отклонения приводят к перегрузке сети, и это снижает эксплуатационный ресурс аппаратуры.

Чтобы сгладить колебания напряжения и обеспечить безопасность приборов, достаточно установить стабилизатор. Гораздо опаснее для электротехники перенапряжение (так называется резкий скачок разности потенциалов).

Разновидности перенапряжений

Перенапряжение может длиться как короткое, так и достаточно продолжительное время. Оно может быть вызвано ударом молнии во время грозы или коммутацией, возникшей из-за неполадок подстанции. Для защиты от них в сеть 220 или 380 Вольт (бытовую или промышленную) включается УЗИП (устройство защиты от импульсных перенапряжений). Его автоматическое срабатывание помогает обезопасить линию при воздействии, например, мощного грозового разряда, от которого не сможет спасти стабилизатор напряжения.

Наглядно про УЗИП на видео:

Удар молнии приводит к появлению мощного электромагнитного импульса, под влиянием которого в расположенных рядом с местом разряда проводниках возникают электрические потенциалы, и происходит резкий скачок напряжения. Длится он всего около 0,1 с, но величина разности потенциалов при этом составляет тысячи вольт.

Понятно, что при поступлении такого напряжения в домашние и производственные сети последствия могут быть очень тяжелыми.

Перенапряжение в результате коммутации

Такое явление может произойти при включении в линию или выключении приборов, дающих высокую индуктивную нагрузку. К ним относятся блоки питания, электромоторы, а также мощные инструменты, запитывающиеся от сети.

Этот эффект обусловлен законами коммутации. Моментальное изменение величины тока в соленоиде, а также разности потенциалов на конденсаторе произойти не может. Когда цепь с такой нагрузкой соединяется или размыкается, то в месте контакта отмечается появление вызванного самоиндукцией и коммутационными процессами электрического потенциала.

Течение переходного процесса всегда сопровождается выбросом напряжения, которое обладает полярностью, обратной входному. Небольшая емкость проводников в сети вызывает резонанс, длящийся короткое время и вызывающий высокочастотные колебания. По завершении переходного процесса они затухают.

Сколько продлится перенапряжение и какова будет его величина, зависит от следующих показателей:

  • Индуктивность нагрузки.
  • Моментальное значение разности потенциалов при коммутации.

  • Емкость подключающих электрических кабелей.
  • Реактивная мощность.

Опасность перенапряжения

Поскольку изоляция проводов рассчитана на величину напряжения, значительно превышающую номинал, пробоя чаще всего не случается. Если электроимпульс действует в течение незначительного времени, то напряжение на выходе блоков питания со стабилизатором не успевает возрасти до критического показателя. Это же касается и обычных лампочек – если резко возросшее напряжение быстро нормализуется, то спираль не успевает не только перегореть, но даже перегреться.

Если же изоляционный слой не выдерживает увеличившегося напряжения и происходит его пробой, то появляется электрическая дуга. В этом случае поток электронов проникает сквозь микротрещины, возникшие в изоляции, и идет через газы, которыми наполнены образовавшиеся мельчайшие пустоты. А большое количество тепла, выделяемое дугой, способствует расширению токопроводящего канала. В итоге нарастание тока происходит постепенно, и автомат защиты срабатывает с некоторым опозданием. И хотя оно занимает всего несколько мгновений, их оказывается вполне достаточно для выхода электропроводки из строя.

Какими устройствами обеспечивается защита сети от перенапряжения?

Схема защиты электрической линии от скачков напряжения может включать в себя:

  • Систему молниезащиты.
  • Стабилизатор напряжения.
  • Датчик повышенного напряжения (устанавливается вместе с УЗО).
  • Реле перенапряжения.

Отдельно нужно сказать о блоках бесперебойного питания, через которые в домашних сетях чаще всего подключают компьютеры. Этот прибор не предназначен для защиты от перенапряжения в сети. Его функция заключается в другом: при внезапном отключении света он работает как аккумулятор, позволяя пользователю сохранить информацию и спокойно выключить ПК. Поэтому путать его со стабилизатором напряжения не следует.

Принцип работы защитных устройств

Для защиты от электроимпульсов, возникающих под действием молнии, устанавливается грозозащитный разрядник вместе с УЗИП. А обезопасить линию от потока электронов, параметры которого не соответствуют рабочим характеристикам сети, можно с помощью специальных датчиков, а также реле перенапряжения.

Следует сказать, что как ДПН, так и реле по принципу действия и назначению отличаются от стабилизатора.

Задача этих элементов состоит в том, чтобы прекратить подачу электроэнергии в случае превышения величиной перепада максимального порога, указанного в техническом паспорте средства защиты или выставленного регулятором.

После нормализации параметров электрической линии происходит самостоятельное включение реле. ДПН для защиты линии следует устанавливать только в паре с устройством защитного отключения. Его задача заключается в том, чтобы при обнаружении неполадок вызвать утечку тока, под воздействием которой сработает УЗО.

Наглядно про реле напряжения на видео:

Недостаток такой схемы заключается в необходимости ее ручного включения после того, как напряжение придет в норму. В этом плане выгодно отличается стабилизатор напряжения. Это устройство предусматривает регулируемую временную задержку токоподачи, если происходит его срабатывание под воздействием чрезмерного напряжения. Стабилизатор часто используют для подключения кондиционеров и холодильных аппаратов.

Длительные перенапряжения

Продолжительные перенапряжения очень часто происходят из-за обрыва нулевого проводника. Неравномерность нагрузки на фазных жилах становится причиной перекоса фаз – смещения разности потенциалов к проводнику с самой большой нагрузкой.

Иначе говоря, под воздействием неравномерного трехфазного электротока на нулевом кабеле, не имеющем заземления, начинает скапливаться напряжение. Ситуация не нормализуется до тех пор, пока повторная авария окончательно не выведет линию из строя или специалист не устранит неисправность.

При обрыве нулевого провода в электророзетке будет происходить изменение напряжения в соответствии с нагрузкой, которую пользователи, не знающие о неполадках, будут подключать на различные фазы. Пользоваться неисправной цепью практически невозможно, даже если в линию питания включен хороший стабилизатор. Дело в том, что сетевые параметры, регулярно выходящие за пределы стабилизации, приведут к тому, что прибор будет постоянно выключаться.

Наглядно про обрыв ноля и что нужно при этом делать – на видео:

Недостаток напряжения (провал)

Это явление особенно хорошо знакомо людям, проживающим в деревнях и селах. Провалом (проседанием) называется падение величины напряжения ниже допустимого предела.

Опасность проседаний заключается в том, что в конструкцию многих бытовых приборов входит несколько блоков электропитания, и недостаток напряжения приведет к тому, что один из них кратковременно выключится. Аппарат среагирует на это выдачей ошибки на дисплее и остановкой работы.

Если речь идет об отопительном котле, а неисправность произошла в зимнее время, то дом останется без отопления. Избежать такой ситуации поможет подключение стабилизатора. Этот прибор, зафиксировав проседание, повысит величину напряжения до номинала. Стабилизатор может спасти ситуацию, даже если напряжение в сети упало по вине трансформаторной подстанции.

Заключение

В этой статье мы рассказали, для чего нужна защита от перенапряжения в сети, какими устройствами она обеспечивается и как правильно ими пользоваться. Приведенные рекомендации помогут читателям разобраться в причинах сбоя сетевого напряжения, а также выбрать и установить устройство для защиты электросети.

Скачки напряжения распространены в бытовых электросетях. Регулярные сбои параметров сети приводят к быстрому выходу из строя домашней техники. А это уже является прямой угрозой для организма человека.

Перенапряжение – состояние электросети, при котором напряжение выходит за лимиты рабочего. Допустимый диапазон для электросетей 0, 38 кВ: 0,198..0,242 для однофазных, 0,342..0,418 для трехфазных. Т.е. отклонение колеблется в пределах 5-10% на вводах к потребителям.

Причины возникновения

Причины возникновения перенапряжений в сети:

  1. Удары молнии. При этом по проводам течек ток, с импульсными напряжениями в несколько десятков тысяч вольт.
  2. Ошибки операторов при обслуживании оборудования на питающих подстанциях. Случается из-за несогласованности регулирования напряжения на ПС.
  3. Неправильное соединение проводов в щитовой. Происходит, когда на ноль, подключают фазу.
  4. Нарушение в нейтрали. Возникает при обрывах или обгорании проводника. Является самой распространённой причиной возникновения перенапряжений в бытовых сетях. При разрыве, не происходит перекос фаз, чем и вызываются скачки напряжений.

Опасность для электроприборов

Бытовая техника рассчитывается на присутствие скачков электроэнергии, превышающих рабочие значения в три раза (до 1000 В). Если происходит аварийная ситуация, то значение скачков может превышать предельно допустимые нормы. При этом происходит перегрев кабелей, пробой изоляционной оболочки, и как следствие искрение и возникновение пожаров. КЗ могут возникать даже на участках электросети без нагрузки.

Защита от импульсных перенапряжений

Мерами безопасности являются УЗИП (устройства защиты от импульсных перенапряжений).

Различают два вида:

  1. Полная. Предусматривает устройство приборов на вводе в квартиры, а также перед каждым бытовым электроприбором.
  2. Частичная. В этом случае аппараты устанавливаются только в электрощитовой.

Современные меры безопасности УЗИП

Виды защит от перенапряжения:

  • Реле. Производит аварийное отключение бытовых приборов при достижении электросетью критических параметров и автоматическое включение после нормализации напряжения.

Используются для защиты всей сети, так и для каждого электроаппарата в отдельности.

  • Стабилизаторы напряжения – .
  • Современные модели устроены на микропроцессорной базе, имеют дисплей и многофункциональный интерфейс. Совместное использование УЗО и ДПН (датчика повышенного напряжения). Последний прибор осуществляет мониторинг параметров сети, а УЗО производит аварийное отключение.

Устройства, предназначенные для:

  • мониторинга симметрии напряжения в бытовых электросетях;
  • предотвращения асимметрии нагрузки;
  • правильность последовательности фаз в трехфазных сетях.

Применяются в системах с автоматическим управлением.

Импортное оборудование очень требовательно к качеству электросетей. Отсутствие надлежащих мер контроля электричества приводит к быстрому износу и полному выходу из строя электроаппаратов. Реле контроля фаз также предназначено для стабилизации параметров питающей сети.

Преимущества:

  1. работа на микропроцессорной базе;
  2. высокая точность показаний и надёжность;
  3. простота конструкции.

Принцип работы основан на явлении самовозврата параметров. При подаче напряжения устройство осуществляет контроль. Происходит аварийное отключение, когда возникают сбои.

Места установки :

  • для защиты отдельно стоящего оборудования или группы электроустановок непосредственно перед розеткой;
  • для общедомовой защиты на DIN-рейку вводно-распределительного устройства.

При одновременном пропадании нескольких фаз, устройство срабатывает без задержки во времени.

Устройство автоматического ввода резервного питания

Причины срабатывания реле:

  1. перекос фаз;
  2. несоответствие подключение фазных проводов;
  3. обрыв фазного кабеля.

Типы стабилизаторов

Различают феррорезонансные, симисторные, релейные стабилизаторные электроприборы и сервоприводные стабилизаторы.

Феррорезонансные

В системе трансформатор-конденсатор использует эффект феррорезонанса. Выполняют стабилизацию параметров в выбранном диапазоне нагрузок. Малораспространенный тип из-за сложностей внедрения в бытовые системы электоснабжения и высокой стоимости.

Преимущества:

  • точность срабатывания;
  • длительный срок эксплуатации;
  • быстродействие;
  • надёжность работы.

Недостатки:

  • громоздкость;
  • искажение синусоидальности;
  • малый диапазон нагрузок;
  • невозможность работы в режиме ХХ и перегрузе.

Симисторные

Принцип действия – срабатывание сигнала по релейному типу. Разъединение цепи осуществляется симисторами.

Преимущества:

  • при получении сигнала стабилизаторы способны к быстрому коммутированию;
  • отсутствие шума;
  • плавность регулировки.

Недостатки :

  • завышенная стоимость;
  • ступенчатая регулировка.

Релейные

Используются для предохранения электроаппаратов малой мощности. Прибор включает в себя силовое реле и автотрансформатор. При изменении параметров внешней сети происходит срабатывание релейного элемента и переключение обмоток автотрансформатора.

Преимущества :

  • быстродействие.

Недостатки :

  • ступенчатость регулировки;
  • невысокая точность срабатывания;
  • искажение синусоидальности.

Сервоприводные

Устроены по схеме реостата. Электропривод при изменениях параметров электросети перемещает подвижные контакты на обмотке автотрансформатора до необходимого положения.

Преимущества:

  • высокая чувствительность электроприбора к нарушению параметров сети;
  • отсутствие синусоидальных искажений;
  • плавность управления.

Недостатки :

  • низкая надёжность;
  • медленное срабатывание электроники.

Автоматический стабилизатор напряжения

Работа в сетях 220 В

Монтаж выполняется в соответствии с требованиями электробезопасности – без нагрузки. Присоединение в цепь выполняют непосредственно после счётчика. Соединение фазного провода – с разрывом.

В устройстве имеется три контакта:

  • Ноль. Нейтраль подключается без разрыва.
  • «Вход». На этот контакт присоединяется провод, идущий от вводного автомата.
  • «Выход». Присоединяется к отходящему на потребителей проводнику.

В случае четырёхконтактного подключения схема аналогична. Фазные жилы и нейтраль, идущие от главного автомата, присоединяются путём разрыва на стабилизатор.

  • Не реже 1 раза в год необходимо проводить осмотр.
  • При работе приборы не производят звуков. Посторонние шумы говорят о нестабильности работы.

После установки производится пробное включение – без нагрузки. Если происходит отключение сети, то монтаж выполнен с ошибками.

Существуют переносные стабилизирующие устройства. Представляют собой короб с вилкой и несколькими розетками для подключения электроприборов. Являются переходниками между питающей сетью и нагрузкой.

Работа в сетях 380 В

Эксплуатация стабилизаторов в сетях 380 В:

  • Стабилизаторы должны следить за равномерностью распределения тока по фазам.
  • Применение трехфазных устройств необходимо в тех случаях, когда в сети 380 Вольт будут использоваться электродвигатели.
  • Как правило, все потребители 220В, поэтому целесообразно применять комплект из 3 однофазных стабилизаторов. При выходе из строя одного из трёх устройств, подача электричества не прекратится, в отличие от случая с трехфазным. Замена вышедшей из строя фазы обойдётся в 3 раза дешевле.

При выборе стабилизирующего аппарата необходимо учитывать: стоимость оборудования, срок эксплуатации, быстродействие, удобство интерфейса, устройство регулировки, характеристику нагрузки бытовой сети.

Место установки защитных устройств

Приборы устанавливают в специально оборудованных помещениях – электрощитовых. Если такого нет, то местом установки могут стать тамбуры, кладовые, подсобки. Главное условие для комнаты – обеспечение качественной вентиляции.

При установке стабилизаторов в утопленные полки и ниши, необходимо отступить от стен на 10 см для исключения перегрева соседних поверхностей. Также рядом не должно быть легковоспламеняющихся материалов – пластиковых панелей, синтетических штор и т. д.

Выбор стабилизирующих устройств

Подбор стабилизаторов:

  • По типу сети. На жилые дома с трехфазной электросетью устанавливается минимум один комплект для трехфазной нагрузки.

Однофазный устанавливают для потребителей, запитанных от сети

  • По мощности. Характеристика прибора должна быть на ступень выше, отпущенной потребителю нагрузки. Для таких случаев следует учесть нагрузку всех защищаемых электроустановок.

В расчётах используют полную мощность, учитывающую (актив и реактив).

  • Значение пускового тока. Учитывается при выборе защитных устройств как холодильники, насосы и другие, т. е. те, схема которых содержит асинхронные двигатели. Для этих аппаратов стабилизаторы выбирают с запасом до 25%.

Для защиты устройств электроосвещения используются стабилизаторы с точностью не менее 3%. Именно с этого значения можно зафиксировать мерцание ламп.

Стоит ответить на вопрос, что лучше один стабилизатор на дом или несколько для каждого электроприбора?

Для маломощных систем подходит схема установки одного комплекта на вводе. Такой способ защиты экономически оправдан.

Если предполагается использование большого количества электроустановок, то целесообразно ставить защиту на каждый прибор или на группу с учётом важности и экономической целесообразности.

ИБП используют для подключения дорогостояще техники: телевизоры, холодильники, компьютеры и т. д.

Установка реле напряжения. Видео

Каким образом осуществляется установка реле от защиты от перенапряжения, рассказывает это видео.

При проектировании электроснабжения жилого дома следует особое внимание уделить защите сети от перенапряжений. Применение комплексных мероприятий позволяет снизить риск аварийной ситуации до минимума. Также следует не забывать об элементарных правилах использования и содержания электроприборов. Это не только защищает жизнь людей, но и экономит средства на последующие ремонт и замену испорченного электрооборудования.

Несведущие бывают озадачены: зачем какая-то защита от перенапряжения в сети? Электрики-практики наверняка собственноручно не раз устраняли последствия такого явления. Чтоб текст не был абракадаброй для неспециалиста, поясним природу подобных скачков.

Причины скачкообразных импульсов в устройствах электроснабжения:

  1. Удары молнии прямо в электротехнические системы (генераторы, ЛЭП, трансформаторы). Причём молния может попасть и рядом. Это – грозовые перенапряжения, их длительность ≈ нескольким десяткам микросекунд;
  2. Переключения в системе (нужны для устойчивой работы сетевого хозяйства) зачастую ведут к коммутационным перенапряжениям. Их длительность побольше – несколько сот микросекунд. Это зависит от импеданса (комплексного сопротивления переменному току, активное+реактивное сопротивление) переключаемых цепей. Но катастрофических разрушений, как грозовые, они не наносят;
  3. Некоторые определённые эксплуатационные состояния электрооборудования. В основном только мастерство и согласованная работа энергодиспетчеров способны максимально снизить продолжительность так называемых временных перенапряжений. Не углубляясь в физические дебри процессов, скажем, что полностью избежать их, к сожалению, пока не удаётся. Длительность может достигать (по некоторым источникам) 100 секунд.

Все они, несмотря на природу и параметры, опасны, в первую очередь для электронных компонентов домашней техники.

Возможные последствия

Своевременная защита электрических сетей от перенапряжения помогает избежать полного выведения из строя как устройств, так и частей распределительной системы. Наибольший вред им несут грозовые разряды. Частота ударов молний и величина тока разряда зависят во многом от местности. Но и способ технического исполнения электросистемы немаловажен.

Полностью оградить участок сети или группу потребителей от импульсных или постоянных увеличений вольтажа можно, но недёшево. Так и балансируют энергетики меж эксплуатационными и экономическими «ножницами». Причём во всём мире.

Выход из строя ТП или сгоревшие провода ЛЭП не лягут финансово на плечи потребителя сразу. Какое-то время без света, и все дела. Иное дело, если после скачка «сдохли» компьютер, холодильник…

Как минимизировать потери

Пробивая изоляцию компонентов, всплеск напряжения может вызывать короткие замыкания. Нередки и пожары в электроустановках, так и дом потерять недолго, кроме прямой опасности для жизни. Потому каждую электроустановку (вся электрика от щитка до лампочки она и есть) ограждают от повышенных сверх норм напряжений.

Защита домашней сети от перенапряжения осуществляется в несколько взаимосвязанных этапов, обязательно в комплексе и несколькими способами.

Первое – громоотвод, правильнее «молниеотвод». Многоэтажки уже снабжены грозозащитой дома в целом, кроме каждой отдельно взятой квартиры. Индивидуальный дом: молниеотвод, это забота хозяев, с надёжным, испытанным электролабораторией заземлением и разрядниками различных конструкций.

Удар молнии в молниеотвод в частном доме

Но не только молния является причиной замолчавших телевизоров. Отгорел «нуль» – подпрыгнуло напряжение в каких-то фазах из-за их перекоса. Одно стопроцентно гарантирует от всех «электронеприятностей» – отключение от сети. Но часто ли мы им пользуемся? И далеко не всегда удастся вовремя обесточить тот же холодильник.

Способы защиты домашней сети

Защита «от грозы» рассмотрена выше. Но всё ж полной гарантии от выхода из строя домашних помощников она не даст. Так и с другими типами скачков напряжения. Причина — «нежность» микроэлектронных компонентов сложной бытовой аппаратуры.

Обычные устройства защиты: «автоматы», УЗО, (не говоря уже о «пробках» – плавких предохранителях) просто не поспевают за всплеском вольт. Это подвигло и «самодельщиков»-радиолюбителей, и профессионалов на разработку новых, быстро срабатывающих приборов.

Современная защита от перенапряжения в сети – схема нового поколения – отключает нагрузку мигом. 4 схемных решения, избавляющих от ремонта или покупки СБТ при изменениях качества подаваемого электричества: УЗИП, стабилизаторы, реле напряжения и датчик повышенного напряжения (ДПН) + УЗО.

  • . Достигается эффект применением полупроводниковых компонентов. Быстродействие – на порядки выше традиционной электромеханики. Такой автомат защиты сети (УЗИП) дифференцируют на 3 класса (по стандартам IEC):
    1. Защитит от прямого и непрямого удара молнии и компенсирует потенциал точки ввода в строение. Дислокация устройства на вводе, чаще ГРЩ здания.
    2. Устранит неизбежные побочные эффекты ударов молний и погасит остаточное напряжение. Монтируют после устройств защиты от импульсных перенапряжений класса I.
    3. Ставят меж вспомогательными распредщитами и конечными потребителями, можно в розетках. Для наиболее чувствительных потребителей могут быть установлены собственные УЗИП.

При выборе и монтаже УЗИП при недостатке специальной подготовки лучше всего обратиться в профильные организации или проконсультироваться у толкового электрика-практика.

Устройство защиты от импульсных перенапряжений (УЗИП)

  • Стабилизаторы не требуют монтажа. Ниже 150 или выше 260 V? – блокируем и отключаем от сети. Напряжение пришло в норму? – снова включаемся. «Мониторить» состояние помогут дисплеи, коими снабжаются многие модели.

Стабилизатор для защиты от скачков напряжения

  • . Прибор → реле → розетка – так включается реле напряжения. Есть реле, устанавливаемые на распредщитках и берегущие всю квартирную «электроначинку» скопом.

Разновидности реле напряжения

  • ДПН+УЗО : датчик повышенного напряжения при недопустимом параметре подаёт команду исполнительному механизму устройства защитного отключения. Сеть обесточена.

Монтируются все помощники-защитники — на DIN-рейку щитков.

Вконтакте


Как защитить технику от перепадов напряжения | ИБП | Блог

Внезапные перепады напряжения грозят плачевными последствиями для бытовой техники: выход из строя без надежды на ремонт. А для загородного дома в период летних гроз эта проблема становится наиболее актуальной. Почему происходят перепады и чем они опасны для техники? Как надежно защититься от скачков напряжения?

Чем опасны перепады напряжения

Перепад напряжения может быть вызван одновременным отключением нескольких мощных устройств, аварией на электросетях, нестабильной работой подстанции из-за перегрузки, эксплуатацией сварочного аппарата, низким качеством материалов электропроводки или ее монтажа. Нередко к существенному скачку напряжения приводит и удар молнии по линии электропередач.

Большинство перепадов незначительны и остаются незамеченными нами, но не техникой. Любой скачок, из-за которого напряжение в сети становится выше 250 Вольт, снижает срок службы подключенных устройств или дестабилизирует их работу. Даже несущественные отклонения на 5-10 %, происходящие регулярно, приводят к сбоям в управляющих блоках, сбросу настроек, возникновению помех. Перепады на 10-25 % сокращают срок службы приборов почти вдвое. А скачки напряжения до 300 Вольт выводят из строя блоки питания, управляющие и сенсорные панели, электродвигатели, сетевое оборудование.

В большинстве многоквартирных домов качество электропроводки оставляет желать лучшего, они не выдерживают нагрузки, ведь в каждой квартире одновременно работают десятки приборов. Безусловно, лучше поменять в квартире проводку, чтобы минимизировать вероятность перепадов и не довести до пожара. Но даже если нет такой возможности, обезопасить себя и родных можно.


Основной параметр при выборе устройств, способных защитить от перепадов напряжения, — это  выходная мощность, которая берется из силы тока (указывается в амперах А) умноженной на напряжение (указывается в вольтах В). Ее величина, указываемая в вольт-амперах (ВA), должна соответствовать общей мощности, потребляемой приборами. Поэтому перед приобретением нужно посчитать общую мощность техники, которую вы планируете подключить.

Сетевые фильтры

Так называемый сетевой фильтр — это зачастую просто разветвитель/удлиннитель, защитные функции у которого либо фактически отсутствуют, либо являются минимальными и способны защитить только от перегрузки или короткого замыкания.

Однако среди «обманок» прячутся и настоящие сетевые фильтры, которые с помощью LC-контура фильтруют высокочастотные помехи в сети. Стоимость таких устройств, естественно, выше, но для некоторых видов техники наличие полноценной фильтрации необходимо. У приборов с LC-контуром есть характеристика «Подавление электромагнитных / радиочастотных шумов». Если вам нужен такой вариант, обращайте на нее внимание.

Стабилизаторы напряжения

Если подаваемое напряжение в сети не соответствует заданным нормам, стабилизатор нормализует его. К тому же стабилизатор повторяет функции хорошего сетевого фильтра: защита от короткого замыкания, от перенапряжения и высоковольтных импульсов, а также фильтрация помех. Маломощные стабилизаторы можно устанавливать для отдельного электроприбора, например, для холодильника, так как этот прибор наиболее болезненно реагирует на скачки напряжения. Супермощные стабилизаторы устанавливаются для всей сети, такие модели наиболее полезны для загородных домов или в районах, где с напряжением постоянные проблемы.

В сетях 220 Вольт используются однофазные стабилизаторы, в сетях 380 Вольт — три однофазных либо один трехфазный. Хороший стабилизатор хоть и стоит в разы дороже сетевого фильтра, однако он реально защищает технику от серьезных перепадов напряжения и обеспечивает стабильную работу.

Источники бесперебойного питания (ИБП)

ИБП объединяет в себе функции сетевого фильтра и стабилизатора (кроме резервного типа), но помимо этого позволяет технике работать еще какое-то время после отключения электропитания. Бесперебойники бывают трех типов: резервные, интерактивные и с двойным преобразованием.

Резервный вариант — самое простое и дешевое решение. Он пропускает ток через LC-контур, как в хороших сетевых фильтрах, а если необходимое напряжение отсутствует, осуществляется переключение на аккумуляторы. К недостаткам резервных бесперебойников можно отнести задержку при переключении на батареи (5 – 15 миллисекунд).

Интерактивные ИБП оснащены ступенчатым стабилизатором, позволяющим поддерживать надлежащее напряжение на выходе без использования батарей, что увеличивает срок их службы. Такие источники бесперебойного питания годятся для ПК и значительной части бытовой техники.

Бесперебойникис двойным преобразованиемпреобразуют полученный переменный ток в постоянный, а на выходе подают снова переменный с необходимым напряжением. Аккумуляторные батареи при этом все время подключены к сети, переключение не производится. ИБП данного типа отличаются более высокой стоимостью, в то же время создают больший шум при эксплуатации и сильнее нагреваются. Применяются в основном для требовательного к надежности питания оборудования: серверов, медицинское оборудования.

Реле напряжения

Реле напряжения, также называемые реле-прерывателями, производят размыкание электрических цепей при перепадах напряжения. После отключения питания реле через небольшие временные интервалы проверяет состояние напряжения, и при нормальных значениях возобновляет подачу тока.

Некоторые модели оснащения регуляторами, позволяющие настраивать реле под разные приборы, устанавливая верхний и нижний предел перепадов для отключения, а также время последующей активации. Существуют модели реле-прерывателей как для монтирования в электрощиток, так и для отдельной установки в розетку.

Как защититься от перепадов напряжения

Напряжение в электросетях редко составляет стабильное значение в 220 Вольт, чаще всего оно гуляет с допустимым значением в плюс или минус 10%. Бытовая и компьютерная техника справляется со значением 200 или 240 Вольт, но в случае возникновения, пусть даже и кратковременного скачка – техника с большой долей вероятности выйдет из строя.

Оглавление

  1. Какие основные средства доступны для защиты техники от перепадов напряжения
  2. Защитное реле
  3. Понижающий и повышающий трансформатор
  4. Стабилизатор напряжения
  5. Устройство защиты многофункциональное
  6. Автоматические выключатели
  7. Сетевые фильтры
  8. Источники бесперебойного питания

Что представляют из себя перепады напряжения и чем они опасны

В первую очередь перепады напряжения возникают в типовых многоквартирных домах. Питание подводится через три фазы и с помощью распределительного щитка ток попадает в каждую квартиру через одну рабочую фазу и нулевой провод. Важно отметить, что «ноль» испытывает наибольшую нагрузку и что плохо – он у всех общий. Соответственно, когда жильцы включают много бытовых приборов одновременно – электросеть испытывает перегрузку. Частое явление – это перегорание нулевого провода у основания в щитке. Более того, в этот момент соседние квартиры становятся подключенными по фазе и напряжение способно подскочить до отметки в 380 Вольт, что неминуемо приведет к выходу из строя тех приборов, которые не имею достаточной защиты.

Причин, способных привести к такой ситуации много, но что характерно – они имеют общий источник. Подстанции, которые распределяют электроэнергию, зачастую давно морально и технически устарели, причем хоть оборудование и поддерживают в рабочем состоянии, но часто вопрос о его смене не стоял на протяжении десятилетий. Неизменно растет количестве бытовых электроприборов, и соответственно, возрастает нагрузка на подстанции. Учитывая тот факт, что и в момент их сооружения запас рассчитывался на норму 4,5 кВт – энергопотребление на то время и сейчас составляет существенную разницу.

Состояние электропроводки тоже оставляет желать лучшего. Кроме того, известны ситуация с горе-ремонтниками, способными подключить к общей системе работающую электросварку, чем значительно повысят нагрузку на электросеть, отчего у других людей возникнет ситуация с перегрузкой на щитке. Хорошо, если в этом случае установлены защитные средства, но если их нет и была надежда на извечное «авось» – то ситуация с заменой сгоревшей бытовой техники и заметной брешью в бюджете крайне высока. К счастью, на рынке представлено большое количество самого разнообразного оборудования, призванного по возможности уберечь технику от перепадов напряжения.

Какие основные средства доступны для защиты техники от перепадов напряжения

Неподготовленному человеку сложно разобраться в типах устройств и их назначениях, поэтому перед покупкой важно изучить теорию, чтобы иметь представление о том, что же именно необходимо приобрести. Современные устройства делятся на несколько типов:

  • защитные реле,
  • понижающие трансформаторы,
  • повышающие трансформаторы,
  • стабилизаторы напряжения,
  • многофункциональные устройства защиты,
  • автоматические выключатели,
  • сетевые фильтры.

Стоит подробнее рассмотреть назначение и возможности каждого устройства, чтобы хорошо представлять себе общую картину обеспечения защиты от перепадов напряжения.

Защитное реле

Представляет собой автоматическое устройство, срабатывающее при воздействии на него перепадов напряжения в сети. Оно отключает электрическую цепь от сети в том случае, когда управляющий микроконтроллер регистрирует повышение показателей напряжения по сравнению с установленными нормированными. Нагрузка автоматически подключается обратно в цепь, когда показатели напряжения приходят в норму.

Ее значение пользователь устанавливает самостоятельно, с помощью системы управления и в дальнейшем контроллер ориентируется именно на это значение. Поскольку реле не способно выдерживать нагрузки свыше 8 кВт, в то время как показатели для квартир порой достигают и 25 кВт, защитное реле используют в паре с автоматическим выключателем, который и служит основной защитой.

Хорошим примером такого устройства является реле VP-16AN от производителя DigiTop, которое по сути, представляет собой индивидуальный переходник, способный предохранить напрямую подключенный к нему электроприбор от короткого замыкания и перегрузки. Стоимость такого устройства находится на уровне $12

Понижающий и повышающий трансформатор

Основное назначение трансформаторов, представляющих собой статические преобразователи электрической энергии, состоит в изменении напряжения переменного тока. Данные устройства работают при условии переменного напряжения и имеют несколько индуктивных обмоток, связанных друг с другом. В зависимости от соотношения напряжения тока трансформаторы делят на повышающие и понижающие:

  • В повышающем первичная обмотка характеризуется низким напряжением и меньшим количеством витков, а вторичная наоборот, высоким. Как соответствует из названия, данный прибор повышает напряжение и применяется для передачи электроэнергии на значительные расстояния.
  • В понижающем наоборот, первичная обмотка демонстрирует высокое напряжение и большее количество витков, а вторичная низкое. Трансформаторы такого типа служат для распределения поступающей электроэнергии потребителям.

Что характерно, трансформатор любого типа используют как понижающий, так и повышающий, когда их запускают, подав напряжение в обратную сторону. В таком случае понижающий станет повышающим, и наоборот.

По своей конструкции трансформаторы делятся на два типа:

  • масляные,
  • сухие.

Первая разновидность располагает баком, в котором находится трансформаторное масло. Оно служит хорошим изолятором и одновременно охлаждающим веществом для магнитопровода с обмотками. Как правило, именно такие типы чаще используют на подстанциях.

Сухие трансформаторы имеют пассивное воздушное охлаждение и устанавливаются в жилых помещениях и на промышленных объектах. Охлаждение воздухом позволяет избежать проблемы, связанной с нарушением герметичности масляного бака, но этот способ менее эффективен.

Если говорить грубо, то понижающий трансформатор необходим для того, чтобы в дом приходило 220 Вольт, с учетом погрешности. Недопустимо подавать потребителю сразу высокое напряжение от подстанции, и поэтому для этих целей и служит трансформатор.

Понижающие трансформаторы для бытовых целей не отличаются высокой ценой. Стоимость модели ЯТП-025, способной понижать входное значение с 220 до 12 вольт составляет $30, модель, способная понизить входящие 380 до 220 обойдется дороже, в среднем от $130

Стабилизатор напряжения

Это устройство предназначено поддерживать определенный уровень напряжения на выходе. Работа стабилизатора позволяет защитить оборудование от нестабильной подачи электроэнергии и помех, а также сбоев в сети.

Подобное оборудование применяют, когда есть смысл защитить бытовые электроприборы и компьютерную технику от перепадов и скачков напряжения. В случае их возникновения стабилизатор отключит внутреннюю сеть и подключенные к ней приборы до тех пор, пока значение напряжения не придет в норму.

Применение стабилизаторов позволяет получить определенные преимущества:

  • защита от скачков и перепадов напряжения,
  • устранение электромагнитных помех,
  • защита от короткого замыкания,
  • защита телефонных линий от разрывов и шумов на линии,
  • более низкая цена по сравнению с другим защитным оборудованием.

Современные стабилизаторы переменного напряжения, которые применяются в быту, условно делятся на следующие разновидности:

  • механические с сервоприводом,
  • электронные,
  • релейные,
  • гибридные,
  • компенсационные,

Модели производят в двух вариантах исполнения: однофазные и трехфазные, мощность самая разнообразная – от сотни ватт до нескольких мегаватт. Важной отличительной чертой качественного стабилизатора станет его быстродействие на изменение уровня напряжения. Как правило, реагирование происходит в течении нескольких милисекунд. Второй немаловажный фактор работы стабилизатора – это его точность выходного напряжение. Значение не должно колебаться в пределах более, чем 10% от номинального значения.

Оптимальны в выборе модели стабилизаторов, способные выдерживать десятикратные перегрузки, и для которых нет нужды рассчитывать запас мощности.

Устройство защиты многофункциональное

В первую очередь это устройство предназначено для отключения оборудования в том случае, когда сетевое напряжение вышло за допустимые значения минимального показателя в 160 В или максимального в 280. Устройство состоит из объединенных между собой магнитного реле и контроля напряжения. К ним подключен и защитный варистор, который при возникновении высоковольтных импульсов в сети шунтирует их до установленного безопасного значения. Особенностью этого устройства является режим работы и действия, которые производит прибор:

  • В случае повышения напряжения и выхода за допустимые пределы происходит отключение от питания. Одновременно с этим запускается таймер, который отсчитывает время повторного включения. В том случае, если во время ожидания произойдет еще один скачок – то таймер обнуляется и отсчет начинается заново.
  • В случае наличия пониженного питания устройство защиты начинает отсчет задержки отключения. В том случае, если по истечению срока времени уровень напряжения не вернется в норму – произойдет отключение, если же снижение было кратковременным – то устройство продолжит контролировать уровень нагрузки.

Подобное решение позволяет обеспечивать хорошую защиту от воздействия импульсов, а также контролировать качество напряжения, которое подается на подключенное оборудование.

Важно помнить о том, что УЗМ не способно заменить собой другие средства защиты, поэтому его чаще используют в качестве комплексного решения проблемы.

Автоматические выключатели

Это одни из самых распространенных типов решений для обеспечения защиты квартиры или офисного помещения от перепадов напряжения. Выключатель, который еще называют «автоматом», контролирует силу тока в цепи, не допуская при этом появления сверхтоков, сила которых превышает допустимое для проводки значение. Как правило срабатывают при подключении превышающей норму нагрузки на сеть, либо же при коротком замыкании.

Устройство срабатывает благодаря используемому в его конструкции расцепителей, которые бывают двух видов:

  • тепловые,
  • электромагнитные.

Тепловые состоят из биметаллической пластины, четко реагирующая на изменение протекающего по ней тока. При излишнем нагреве пластина освобождает специальную пружину, которая и отключает автомат.

Электромагнитная имеет такой же принцип действия, с той лишь разницей, что используется катушка с магнитным сердечником, который при превышении нагрузки освобождает пружину.

Оптимальнее всего использовать автоматы в комбинации с устройством защитного отключения, контролирующие при этом и ток утечки. УЗО так же находится под защитой автомата и всегда устанавливается после защитного выключателя. Подобный сочетание носит название дифференциального автомата. Выгода от установки устройства состоит в более простой схеме монтажа и экономии места в распределительном щитке.

Сетевые фильтры

Эти устройства представляет собой удлинитель с большим количеством розеток и кнопкой включения. По сути, чаще используется как удлинитель и место для подключения персонального компьютера. Благодаря наличию варистора сетевой фильтр способен обеспечить защиту включенного в него электрооборудования и подавляет высокочастотные помехи.

В случае появления высокочастотного импульса сопротивление варистора падает, благодаря чему излишки электрического импульса преобразуются в тепловые. Подобное решение позволит обеспечить дополнительную защиту для оборудования, но не стоит слишком полагаться на сетевой фильтр. Его приобретение целесообразно в первую очередь как удлинителя, для обеспечение безопасности оборудования необходимо обратить внимание на полноценные устройства защиты.

Источники бесперебойного питания

Подобные приборы используются в первую очередь для тех устройств, внезапное отключения питания на которых, способно нанести вред выполняемым операциям, то есть, к компьютерам. Это оборудование призвано обеспечить бесперебойное питание, в то время как благодаря встроенному аккумулятору они способны обеспечить работы компьютера от одной минуту до нескольких часов.

В первую очередь их приобретают для того, чтобы «выиграть время» при внезапном отключении электроэнергии, что позволит успеть сохранить все необходимые данные и выполняемые операции на компьютере. Внутреннее устройство бесперебойников аналогично стабилизаторам, разница видна лишь в наличии свинцового аккумулятора.

Тем не менее, специалисты рекомендуют покупку ИБП в случае необходимости сохранения данных, во всем остальном они уступают стабилизаторам. Главным недостатком большинства ИПБ является включение при пониженном напряжении и недостаточная чувствительность при повышенном. К тому же, устройство нельзя оставлять без присмотра, поэтому при прекращении работы за компьютером его тоже необходимо отключать. При этом цена на стабилизатор и бесперебойник одинаковой мощности имеет разницу в несколько раз в пользу первого – поэтому выбор очевиден. Для сохранения информации и безопасного отключения компьютера хватит и бюджетных моделей ценой от $45, время работы которых в среднем оценивается в 15 минут – что вполне достаточно для корректного завершения работы.

Как построить простые схемы защиты от сетевого напряжения: схема индикатора низкого напряжения, схема детектора высокого напряжения, схема защиты от перенапряжения

Введение

В этой статье мы попытаемся понять несколько идей схем, которые могут обеспечить защиту от низкого и перенапряжения к подключенным электрооборудованию. Хотя эти схемы не смогут стабилизировать входное напряжение, даже в этом случае они могут оказаться очень эффективными в обеспечении полной безопасности ваших драгоценных бытовых электроприборов от опасных входных напряжений.

Первый вариант схемы индикатора низкого напряжения может использоваться для индикации наличия опасных условий низкого напряжения.

Низкое напряжение может показаться чем-то меньшим по величине и мощности, но именно это делает его более опасным. Например, холодильник, работающий от сети переменного тока 230 вольт, никогда не будет «любить» напряжения ниже 190, так как в таких случаях его компрессор из-за отсутствия достаточного напряжения будет пытаться компенсировать это путем потребления сильных токов и может быть поврежден, если ситуация не исчезнет.То же самое верно и для других типов двигателей переменного тока.

Также в транспортных средствах, например, в автомобиле, если напряжение аккумулятора падает ниже 9 вольт, это может быть очень вредным для срока службы самой аккумуляторной батареи, и, кроме того, транспортное средство просто не запускается при таком напряжении.

Вторая схема аналогична, но работает противоположно. По сути, это схема детектора высокого напряжения, которая при подключении к электрической системе предупредит вас о вредном высоком напряжении. Эти напряжения, возможно, более опасны, поскольку в таких условиях оборудование может не успеть выдержать толчок и может мгновенно сгореть или повредиться.

Мы также узнаем, как эти две цепи можно объединить в одну и использовать для определения уровней «плохого» напряжения и ОТКЛЮЧЕНИЯ питания при таких обстоятельствах, чтобы защитить ваши драгоценные электрические устройства.

Эти простые схемы легко построить

Схемы, описанные ниже, довольно просты по конструкции и могут быть легко построены на небольшом участке печатной платы общего назначения. Как только вы поймете, как работают схемы, показанные ниже, все станет намного проще:

Схема индикатора низкого напряжения : Обращаясь к рисунку, мы можем видеть, что в схеме в основном используется один транзистор PNP и стабилитрон для определения низкого напряжения. .Согласно настройке VR1, в момент, когда входное напряжение падает ниже заданного значения, транзистор проводит ток и включает светодиод, чтобы показать состояние низкого напряжения. Схема может использоваться в автомобилях, работающих от 12-вольтовых аккумуляторов, для отображения «исправности» аккумулятора. Здесь VR1 следует отрегулировать так, чтобы светодиод начинал светиться при напряжении аккумулятора около 10,5, что указывает на необходимость правильной зарядки. Предпочтительно использовать светодиод мигающего типа, а не непрерывный, чтобы немедленно привлечь внимание водителя.Его можно разместить на самой приборной панели автомобиля.

Схема индикатора высокого напряжения : Другая простая конфигурация, показанная на рисунке, представляет собой схему детектора высокого напряжения. Здесь вместо PNP для обнаружения высокого напряжения используется транзистор NPN. Если входное напряжение поднимется выше установленного уровня VR1, транзистор проведет включение сигнала тревоги или светодиода. Сама по себе эта схема не будет практически полезна в любом приложении, так как при высоком напряжении всегда есть вероятность мгновенного повреждения оборудования на линии огня, просто индикация не поможет.Поэтому становится важным вооружить цепь дополнительным устройством отключения, чтобы оно могло отключать напряжение питания в таких опасных сценариях и обеспечивать безупречную защиту от перенапряжения для подключенного устройства.

Схема отключения высокого и низкого напряжения : Как показано на принципиальной схеме, пара транзисторных каскадов объединены вместе с выходным реле, которое может выполнять функцию сверхбезопасного оборудования защиты от напряжения .Как объяснялось выше, транзисторы определяют наличие опасных уровней напряжения соответственно и активируют реле, чтобы защитить подключенное устройство от серьезных ситуаций. Отключенное питание будет немедленно восстановлено, как только напряжение вернется к безопасному уровню. Схема может использоваться в качестве системы защиты дома и устанавливаться внутри существующего главного распределительного щита с контактами реле, соединенными последовательно с линией сетевого питания. Таким образом, эта схема не только отключается при низком напряжении, но также обеспечивает полную защиту от перенапряжения для всего дома или помещения.

Конечная схема защиты от высокого / низкого напряжения

Эта схема является модифицированной версией предыдущей и может переключать нагрузку и себя в случае, если входное напряжение достигает опасного уровня. Таким образом, он может обеспечить максимальную защиту любого устройства, подключенного к его выходу.

Схема может быть понята следующим образом (щелкните изображение, чтобы увеличить):

После того, как требуемые настройки предустановок выполнены, как описано выше, нажатие кнопки инициирует включение цепи путем подключения источника переменного тока к трансформатору.

При получении напряжения питания схема будет работать, запитав Т2 и реле.

Контакты реле будут зафиксированы, так что теперь вся схема получает напряжение питания через свои замыкающие контакты, и кнопку можно просто отпустить.

Пока напряжение питания находится в пределах нормального диапазона, цепь остается заблокированной, а выходное устройство надежно запитывается. Теперь, если напряжение возрастает до нежелательной степени, T1 будет проводить, переводя базовое напряжение T2 на землю и, таким образом, деактивируя T2 и реле.

При смещении контактов реле прекращается подача питания к прибору и всей системе. Схема останется незафиксированной до тех пор, пока не будут выполнены два условия, а именно. нажимается кнопка, и напряжение возвращается в нормальное положение.

То же самое произойдет при небезопасном низком напряжении.

ВИКТОРИНА : Кто-нибудь может сказать нам, почему R1 был включен в схему?

Умная система защиты от пониженного и повышенного напряжения для дома

Интеллектуальная система защиты от пониженного и повышенного напряжения для дома предназначена для обеспечения защиты домашних устройств , таких как вентилятор, осветительные лампы, телевизор, холодильник и всего остального, что необходимо защитить в случае пониженного или превышающего напряжения в основной сети.Хотя на рынке доступны автоматические выключатели , обеспечивают защиту от пониженного и повышенного напряжения. Но как только автоматический выключатель обнаруживает проблему с напряжением основного источника питания, он навсегда отключает основной источник питания переменного тока для домашних устройств. Пока кто-нибудь вручную снова не нажмет кнопку на автоматическом выключателе. Основным недостатком выключателя является то, что им приходится управлять вручную. Основная цель этого проекта – добавить автоматическую функцию выключения и включения основного питания для домашних устройств в случае перенапряжения и пониженного напряжения основного питания . Поставка .

Все электрические устройства могут выдерживать напряжение до определенных пределов. Например, нормальное рабочее напряжение домашнего вентилятора составляет 220 вольт переменного тока. Если входное напряжение вентилятора становится больше или меньше примерно 20% от нормального рабочего напряжения вентилятора, это может сжечь ваш вентилятор, а в случае меньшего напряжения вентилятор может протекать чрезмерный ток, что, в свою очередь, вызовет короткое замыкание в домашней проводке. Чтобы избежать всех этих проблем, этот проект разработан, чтобы автоматически включать и выключать основное питание в случае проблем с основным источником питания переменного тока и при необходимости управлять им вручную.Микроконтроллер встроен в эту систему, чтобы сделать ее достаточно интеллектуальной, чтобы разумно решать все проблемы и подавать управляющие сигналы для включения и выключения основного источника питания переменного тока.

Описание принципиальной схемы:

Следующие основные компоненты этого проекта. Я объяснил функции каждого компонента, используемого в этом проекте. Но вы можете изменить рейтинг каждого компонента в соответствии с вашими требованиями.

Датчик напряжения:

Датчик напряжения используется для измерения напряжения основного источника питания переменного тока .Датчик напряжения используется для понижения уровня напряжения с 220 вольт переменного тока до 2,8 вольт переменного тока или 311 вольт пикового переменного напряжения до 3,96 вольт пикового напряжения синусоидальной волны. Разностный усилитель используется в качестве схемы преобразования сигнала для преобразования высокого напряжения основного источника переменного тока в низкое напряжение, которое микроконтроллер может легко считывать. Поскольку аналого-цифровой преобразователь микроконтроллера не может считывать напряжение более 5 вольт, а напряжение более 5 вольт, микроконтроллер может быть поврежден. Таким образом, разностный усилитель в качестве схемы преобразования сигнала используется для понижения напряжения путем регулировки усиления разностного усилителя.Если вы хотите узнать больше о датчике напряжения, прочтите следующую статью:

Цифровой измеритель переменного напряжения с использованием микроконтроллера pic
Реле высокой скорости:

Реле используется для включения и выключения основного источника питания. Реле получает управляющий сигнал от микроконтроллера через транзистор. Диод используется параллельно со штырем катушки реле, чтобы избежать искрения в случае обратной ЭДС. Потому что катушка сделана из индукционного материала. Выбор реле зависит от нагрузки вашего дома.Например, максимальная нагрузка ваших домашних устройств составляет 10 ампер. Поэтому следует использовать реле на 10 ампер. Еще одним важным моментом при выборе реле для этой схемы является скорость переключения реле. Скорость вашего реле должна быть максимально высокой. Поскольку чем выше скорость переключения реле, тем больше защиты оно обеспечит вашим устройствам, включив или выключив их за минимально возможное время.

Жидкокристаллический дисплей:

ЖК-дисплей

используется для отображения значения напряжения и состояния вашего источника питания. Если напряжение переменного тока основного источника питания превышает 20% от нормального рабочего напряжения, на ЖК-дисплее отображается сообщение «неисправность».В противном случае на ЖК-дисплее отображается сообщение «Нет неисправности». ЖК-дисплей также отображает значение сетевого напряжения переменного тока.

Регуляторы напряжения:

7805 и 7812 используются для стабилизации 5 и 12 вольт, что является напряжением питания для микроконтроллера и реле соответственно. Понижающий трансформатор от 220 до 12 вольт и полный мост выпрямителя используются для создания постоянного напряжения, которое подается на вход регуляторов напряжения.

Микроконтроллер PIC16F877A:
Микроконтроллер

PIC16F877A используется, чтобы сделать этот проект интеллектуальным и интеллектуальным.АЦП микроконтроллера Pic используется для измерения аналогового переменного напряжения. Управляющие сигналы от микроконтроллера pic используются для включения или выключения транзистора, управляющего реле. Микроконтроллер считывает аналоговое значение напряжения и отображает его на ЖК-дисплее. Фактически встраивание этого микроконтроллера делает этот проект достаточно интеллектуальным и интеллектуальным, чтобы он мог автоматически выполнять управляющие действия в случае пониженного или повышенного напряжения, а также автоматически включать или выключать источник питания без необходимости в каком-либо человеке.

Принципиальная схема:

Принципиальная схема системы защиты от повышенного и пониженного напряжения показана ниже.Я использовал только лампу для моделирования в этой схеме. Но вы должны подключить эту схему к главной панели вашего дома, откуда подключения основного источника питания переменного тока были взяты для ваших домашних устройств. Принципиальная схема ниже показывает, когда напряжение составляет 220 В переменного тока или ниже нормального рабочего напряжения, лампа горит и реле работает. Потому что реле используется в нормально замкнутом режиме. Но когда напряжение станет больше или меньше нормального рабочего напряжения, оно отключит реле за минимально возможное время, а реле, в свою очередь, отключит основное питание переменного тока для обеспечения безопасности устройств.

Принципиальная схема умной системы защиты от пониженного и повышенного напряжения для дома при отсутствии неисправности:

Принципиальная схема умной системы защиты от пониженного и повышенного напряжения для дома

Принципиальная схема умной системы защиты от пониженного и повышенного напряжения для дома при возникновении неисправности:

Принципиальная схема интеллектуальной системы защиты от пониженного и повышенного напряжения для дома при возникновении неисправности

Я не использовал понижающий трансформатор вместе с полным мостовым выпрямителем в приведенной выше схеме только для целей моделирования, и я подключил источник питания переменного тока 12 В напрямую с полным мостовым выпрямителем.Практически при использовании этой схемы следует использовать понижающий трансформатор 220-12. Полная принципиальная схема показана на схеме ниже.

Схема и печатная плата

Принципиальная схема ниже показывает принципиальную схему и печатную плату этого проекта.

Умная система защиты от пониженного и повышенного напряжения для дома:
Интеллектуальная система защиты от пониженного и повышенного напряжения для дома

[button-brown url = ”// store.microcontrollerslab.com/product/smart-under-and-over-voltage-protection-system-for-home/” target = ”_ blank ”Position =” center ”] Купить код и моделирование протеуса за 40 $ [/ button-brown]

, вы также можете добавить больше функций в этот проект, добавив GSM для отправки значения и статуса основного источника питания переменного тока на ваш домашний сотовый номер.Если после прочтения этой статьи у вас возникнут какие-либо проблемы, приветствуем ваши комментарии. Я рекомендую вам написать свой собственный код для этого проекта. Но если вы хотите купить электрическую схему, печатную плату и код этого проекта, прокомментируйте этот пост, указав свой адрес электронной почты.

Защита источника питания – Новости

При разработке платы всегда важно учитывать мощность. Независимо от того, является ли источник питания батареями или настенной бородавкой, вы должны подумать, как пользователь будет подключать источник питания.Учитывая возможность, мы должны предположить, что питание будет подключено неправильно. Это вызывает обсуждение «защиты от обратной мощности».

Как бы вы спроектировали схему, чтобы выдержать обратную подачу мощности?

Если вы когда-либо подключали чип назад, перемычку назад или закорачивали VCC на GND, вы знаете, о чем мы говорим. И если вы не подключили что-то задом наперед, вы не человек.

Крис Андерсон недавно поднял со мной эту дискуссию по поводу ArduPilot.Эта небольшая доска – хороший пример различных доступных опций. Вы можете увидеть небольшой диод BAS16, выделенный на приведенном выше макете печатной платы Eagle. Этот небольшой диод встроен в изделие для защиты от обратной поляризации. Если кто-то подключает питание в обратном направлении, диод не смещает вперед, и плата просто не включается, защищая ее от повреждений.

1) Встроенный защитный диод: Проблема заключается в прямом падении напряжения на диоде.


D1 – встроенный защитный диод

Дешевые диоды имеют теоретический 0.Падение 7В. Итак, если вы подключите 5 В к плате, вы получите 5-0,7 = 4,3 В, доставленное на плату. На практике прямое падение диода на самом деле немного ниже (0,5 В), и есть специальные диоды, которые имеют еще меньшее прямое падение (германий?). Все это отлично работает, если ваша входящая мощность на 2-3 вольта выше, чем ваша выходная, но если вы используете плату 5V от источника 5V, диод значительно снизит напряжение в вашей системе.

2) Без защиты: Это мой любимый, потому что он очень опасен!
Защитного диода нет!
Мы действительно заботимся? Сможет ли электроника выжить, если мы вставим батареи задом наперед? Если вы разрабатываете свою собственную доску, работа без какой-либо защиты может быть очень сомнительной.Многие современные электронные устройства могут выдержать обратную мощность без каких-либо негативных последствий, но если вы играете с какой-либо деталью стоимостью более 5 долларов, я бы нашел на плате что-нибудь для защиты своих частей. Начальный урок по встроенной электронике №1 покажет вам, как создать хороший макетный блок питания. По крайней мере, я рекомендую большие прозрачные метки на контактах питания:


Ознакомьтесь с учебным курсом Eagle DFM для получения дополнительной информации о маркировке вашей платы.

3) Регулятор напряжения : Многие регуляторы напряжения хороши тем, что в них встроена защита от короткого замыкания и обратной поляризации!

LDO-регулятор напряжения с двумя танталовыми конденсаторами 10 мкФ

Нам нравится деталь Micrel (MIC5207).Вы можете сделать некоторые действительно опасные вещи с этим V-reg SOT-23 (показанным выше), и он выживет и защитит электронику за секцией регулятора источника питания. Эти регуляторы лучше диодных, потому что прямое падение MIC5207 составляет ~ 100 мВ под нагрузкой – намного меньше падения, чем у диодного варианта. Проблема в том, что стабилизатор напряжения может выдерживать меньший ток (максимум 180 мА), физически больше (с необходимыми конденсаторами) и дороже (0,50 доллара против 0,07 доллара), чем диод аналогичного размера.

Примечание: Изменение напряжения на электролитических или танталовых крышках на противоположное – это плохо.Тантал с номинальным напряжением 16 В может «взорваться» (взорваться с большой силой), если вы подадите 10 В неправильно. Электролитические колпачки не взорвутся так сильно, но могут немного расшириться или раздуваться.

4) Разъем поляризованного аккумулятора: Использование поляризованного разъема, такого как 2-контактный разъем SMD JST, вместо неизолированного разъема с интервалом 0,1 дюйма.


Разъемы питания с поляризацией

Этот разъем затрудняет для людей волей-неволей присоединение аккумуляторной батареи или источника питания. Сначала это может расстраивать, но вынуждает человека правильно отключить батарею или источник питания.После завершения пользователь может быстро подключить аккумулятор и не думать об этом. Это работает, но не может обеспечить надежную защиту (пользователь может подключить стенную бородавку 12 В к предусмотренному разъему 3,7 В). Мы постоянно используем эту опцию для наших проектов на LiPo-батареях.
PTC отключит питание, если потребляемый ток превышает 250 мА. Устранение проблемы или короткого замыкания позволит PTC остыть, и ток снова потечет. Подробнее в этом руководстве. Подумайте об этом внимательно, поскольку дополнительные периферийные устройства могут добавить до 250 мА, что приведет к неправильному срабатыванию PTC.Нам нравится использовать PTC для защиты электроники от короткого замыкания, однако многие регуляторы напряжения уже имеют эту встроенную функцию.

Любой проект потребует тщательного обдумывания и планирования при создании надежного источника питания, выдерживающего регулярные злоупотребления. Какие еще уловки вы нашли, чтобы защитить ваш дизайн?

Выходят ли автоматические выключатели из строя?

Выходят ли автоматические выключатели из строя?

Проблемы с автоматическим выключателем раздражают любого домовладельца.Тем не менее, большинство домовладельцев также знают, что когда ваши автоматические выключатели «срабатывают» (или выключаются автоматически), это на самом деле делает это, чтобы защитить вас и гарантировать, что ваша электрическая система не будет перегружена.

Обратной стороной является то, что автоматические выключатели иногда дают сбой , и вы должны быть в состоянии определить, сработала ли ваша система или действительно неисправна. Итак, чтобы просто ответить на вопрос, да, автоматические выключатели выходят из строя, как и любое другое важное домашнее устройство может перестать работать должным образом.При этом неисправный автоматический выключатель не обязательно означает его замену. Профессиональный техник сможет осмотреть ситуацию и точно сказать вам шаги, которые необходимы, чтобы ваш автоматический выключатель вернулся в нормальное состояние в кратчайшие сроки.

Если вам интересно, вышел ли из строя ваш автоматический выключатель, есть некоторые признаки, на которые вы можете обратить внимание и которые могут помочь вам определить, действительно ли проблема с вашим автоматическим выключателем. Продолжайте читать, чтобы узнать, как определить, вышел ли из строя ваш автоматический выключатель, и не забудьте позвонить нашим квалифицированным электрикам из Роли в CMC Electric, если вам потребуется профессиональный ремонт или замена автоматического выключателя.

Связанные: 10 основных повседневных проблем с электричеством.

Как определить, что автоматический выключатель неисправен

1. Выясните, что защищает ваш автоматический выключатель

Когда вы подойдете к электрическому щиту, чтобы перезагрузить систему, проверьте, какая рукоятка автоматического выключателя смещена. К переключателю должна быть прикреплена этикетка, рассказывающая, что он контролирует. Если после перезагрузки системы это оборудование работает нормально, вероятно, с вашим выключателем все в порядке.Если он продолжает работать со сбоями, у вас может быть более серьезная проблема.

2. Отключите все электрические устройства, которые могут перегрузить эту цепь

Выявление, какая именно цепь неисправна, также позволит вам определить, для чего вы используете эту цепь. Эта схема может быть просто перегружена, и в этом случае вам нужно будет отключить несколько электрических устройств, от которых она питается. Попробуйте перезагрузить систему после этого, и если ваш автоматический выключатель по-прежнему не подает питание, вызовите электрика, чтобы он благополучно отремонтировал работу за вас.

3. Слушайте щелчок выключателя

Одним из ключевых элементов включения и выключения автоматического выключателя является отчетливый «щелчок», который вы должны услышать, когда щелкаете выключателем. Если ручка автоматического выключателя не издает шума, скорее всего, проблема в этом. Помните, что ваша схема должна отключиться через минуту после того, как вы услышите этот щелчок. Если шума нет и система сразу отключается, вероятно, вы имеете дело либо с коротким замыканием, либо с неисправным выключателем, и вам необходимо немедленно вызвать профессионального электрика.

На что следует обратить внимание:

Вы захотите заметить, сработает ли ваш автоматический выключатель немедленно или нет. Если ваш автоматический выключатель немедленно срабатывает, то это определенно требует немедленного внимания и профессиональной помощи. Обычно это означает, что проблема связана с неисправным выключателем или коротким замыканием. С другой стороны, ваш автоматический выключатель не срабатывает сразу, это обычно означает, что ваша цепь перегружена. Другими словами, через него проходит больше электричества, чем оно может выдержать.Вы можете попробовать решить эту проблему самостоятельно, переместив некоторые из ваших электрических компонентов в другую цепь, чтобы затем электричество, протекающее через каждую цепь, было равномерно разделено.

Справка по электрике

Мы настоятельно рекомендуем пройти профессиональный осмотр электрооборудования, чтобы обеспечить безопасность вас и вашей семьи и определить возможные повреждения. Проведя электрическую проверку, наша команда экспертов сможет тщательно изучить любые проблемы с электричеством, которые могут возникнуть в вашем доме и о которых вы не знали.Таким образом, вы сможете предотвратить будущие повреждения и дорогостоящий ремонт, потому что наши профессионалы смогут исправить любые проблемы с электрической системой вашего дома прямо сейчас.

В CMC Electric есть все, что вам нужно, чтобы ваша электрическая система работала лучше и прослужила дольше! Звоните 24/7 по телефону (919) 246-4798 для аварийного ремонта и обслуживания в тот же день, или , свяжитесь с нами онлайн для получения дополнительной информации. И не забудьте спросить о наличии спецпредложений и финансирования !

Самодельный блок питания с эффективной защитой.Устройства защиты нескольких источников питания

Эта схема представляет собой простейший блок-транзистор с питанием, снабженный защитой от короткого замыкания (КЗ). Его схема представлена ​​на рисунке.

Основные параметры:

  • Выходное напряжение – 0..12В;
  • Максимальный выходной ток составляет 400 мА.

Схема работает следующим образом. Входное напряжение сети 220В преобразуется трансформатором в 16-17В, затем выпрямляется диодами VD1-VD4.Фильтрация пульсаций напряжения выполняется конденсатором C1. Далее выпрямленное напряжение поступает на стабилитрон VD6, который стабилизирует напряжение на его выводах до 12 В. Остающееся напряжение гасится на резисторе R2. Далее напряжение регулируется переменным резистором R3 до нужного уровня в пределах 0-12В. Затем следует усилитель тока на транзисторах VT2 и VT3, который усиливает ток до уровня 400 мА. Нагрузкой усилителя тока служит резистор R5. Конденсатор C2 дополнительно фильтрует пульсации выходного напряжения.

Защита работает так. При отсутствии КЗ на выходе напряжение на выводах VT1 близко к нулю и транзистор закрыт. Схема R1-VD5 обеспечивает смещение у своего основания на уровне 0,4-0,7 В (падение напряжения на открытом p-n переходе диода). Этого смещения достаточно, чтобы открыть транзистор при определенном уровне напряжения коллектор-эмиттер. Как только на выходе происходит короткое замыкание, напряжение коллектор-эмиттер становится отличным от нуля и равным напряжению на выходе блока.Транзистор VT1 открывается, и сопротивление его коллекторного перехода становится близким к нулю, а значит, и на стабилитроне. Таким образом, на усилитель тока подается нулевое входное напряжение, через транзисторы VT2, VT3 будет протекать очень небольшой ток, и они не выйдут из строя. Защита отключается сразу после устранения короткого замыкания.

Детали

Трансформатор может быть любым с площадью сечения сердечника 4 см 2 и более. Первичная обмотка содержит 2200 витков провода ПЭВ-0.18, вторичная – 150-170 витков провода ПЭВ-0,45. Также подойдет готовый преобразователь кадровой развертки из старых ламповых телевизоров серии ТВК110Л2 или им подобных. Диоды VD1-VD4 могут быть D302-D305, D229ZH-D229L или любые на ток не менее 1 А и обратное напряжение не менее 55 В. Транзисторы VT1, VT2 могут быть любыми низкочастотными маломощными, например, MP39. -MP42. Можно использовать кремниевые более современные транзисторы, например, КТ361, КТ203, КТ209, КТ503, КТ3107 и другие. В качестве VT3 – германий П213-П215 или более современные кремниевые мощные низкочастотные КТ814, КТ816, КТ818 и другие.При замене VT1 может оказаться, что защита от короткого замыкания не срабатывает. Затем необходимо последовательно с VD5 включить еще один диод (при необходимости – два). Если VT1 ​​кремниевый, то лучше использовать кремниевые диоды, например, КД209 (А-Б).

В заключение стоит отметить, что вместо указанных на схеме p-n-p транзисторы могут быть использованы и аналогичные по параметрам транзисторы n-p-n (не вместо любого из VT1-VT3, а вместо всех). Потом нужно будет поменять полярность включения диодов, стабилитронов, конденсаторов, диодного моста.На выходе соответственно полярность напряжения будет другой.

Список радиоэлементов
Обозначение Тип Номинал номер Примечание Оценка Мой блокнот
VT1, VT2 Транзистор биполярный

MP42B

2 MP39-MP42, CT361, CT203, CT209, CT503, CT3107 Искать в Fivel В записной книжке
VT3 Транзистор биполярный

P213B

1 P213-P215, KT814, KT816, KT818 Искать в Fivel В блокноте
VD1-VD4 Диод

D242B

4 D302-D305, D229ZH-D229L Искать в Fivel В блокноте
Vd5 Диод

KD226B

1 Искать в Fivel В блокноте
Vd6 Стабилитрон

D814D

1

Практически каждый начинающий радиолюбитель в начале своей работы стремится спроектировать сетевой блок питания, чтобы впоследствии его можно было использовать для питания различных экспериментальных устройств.И, конечно, хотелось бы, чтобы этот блок питания «говорил» об опасности выхода из строя отдельных узлов в случае ошибок установки или неисправностей.

На сегодняшний день существует множество схем, в том числе с указанием КЗ на выходе. В большинстве случаев таким индикатором обычно является лампа накаливания, включенная в грузовой промежуток. Но этим включением мы увеличиваем входное сопротивление источника питания или, проще говоря, ограничиваем ток, что в большинстве случаев, конечно, приемлемо, но совсем не желательно.

Схема, показанная на рис. 1, не только сигнализирует о коротком замыкании, абсолютно не влияя на выходное сопротивление устройства, но также автоматически отключает нагрузку при коротком замыкании на выходе. Кроме того, светодиод HL1 напоминает, что устройство подключено, а HL2 загорается при перегорании предохранителя FU1, указывая на необходимость его замены.

Принципиальная электрическая схема самодельного блока питания с защитой от короткого замыкания

Рассмотрим работу самодельного блока питания .Переменное напряжение, снятое со вторичной обмотки Т1, выпрямленное диодами VD1 … VD4, собранными по мостовой схеме. Конденсаторы С1 и С2 предотвращают проникновение высокочастотного шума в сеть, а оксидный конденсатор С3 сглаживает пульсации напряжения, подаваемого на вход компенсационного стабилизатора, собранного на VD6, VT2, VT3, и обеспечивает стабильное напряжение 9. V.

Напряжение стабилизации можно изменить, выбрав стабилитрон VD6, например, у KS156A оно будет 5 В, у D814A – 6 В, у DV14B – V V, у DV14G -10 В, у DV14D -12 В.При желании выходное напряжение можно сделать регулируемым, для этого между анодом и катодом VD6 включают переменный резистор сопротивлением 3-5 кОм, а база VT2 подключена к двигателю этого резистора.

Рассмотрим работу устройства защиты блока питания . Узел защиты от короткого замыкания в нагрузке состоит из германиевого pnp-транзистора VT1, электромагнитного реле К1, резистора R3 и диода VD5. Последний в этом случае выполняет функцию стабилизатора, поддерживая на базе VT1 постоянное напряжение около 0.6 – 0,7 В относительно общего.

В штатном режиме работы стабилизатора транзистор блока защиты надежно закрыт, так как напряжение на его базе относительно эмиттера отрицательное. При возникновении короткого замыкания эмиттер VT1, как и эмиттер регулирующего VT3, подключается к общему отрицательному проводу выпрямителя.

Другими словами, напряжение на его базе относительно эмиттера становится положительным, в результате чего размыкается VT1, размыкается К1 и отключает нагрузку своими контактами, загорается светодиод HL3.После устранения короткого замыкания напряжение смещения на эмиттерном переходе VT1 снова становится отрицательным и он замыкается, реле К1 обесточивается, подключая нагрузку к выходу стабилизатора.

Детали для изготовления блока питания. Любое электромагнитное реле с минимально возможным коммутируемым напряжением. В любом случае должно быть выполнено одно непременное условие: вторичная обмотка Т1 должна выдавать напряжение, равное сумме напряжений стабилизации и срабатывания реле, т.е.е. если напряжение стабилизации, как в данном случае, равно 9 В, а U реле равно 6 В, то на вторичной обмотке должно быть не менее 15 В, но также не должно превышать допустимое значение транзистора на коллектор-эмиттер. Автор использовал ТВК-110Л2 в качестве Т1 на прототипе. Печатная плата устройства представлена ​​на рис. 2.

Печатная плата блока питания

Prus S.V.

Я думаю, что каждый радиолюбитель, который регулярно занимается разработкой электронных устройств, имеет дома регулируемый блок питания. Вещь действительно удобная и полезная, без которой, попробовав ее в действии, обойтись становится сложно.Действительно, если нам нужно проверить, например, светодиод, необходимо будет точно установить его рабочее напряжение, так как при значительном превышении подаваемого напряжения светодиод может просто перегореть. Так же с цифровых схем выставляем на мультиметре выходное напряжение 5 вольт, или любое другое нужное нам и идем.

Многие начинающие радиолюбители сначала собирают простой регулируемый блок питания, не регулируя выходной ток и защищая от короткого замыкания. Так было и со мной, лет 5 назад я собрал простой блок питания с регулировкой только выходного напряжения с 0.От 6 до 11 вольт. Его схема представлена ​​на рисунке ниже:


Но несколько месяцев назад я решил модернизировать этот блок питания и дополнить его схему небольшой схемой защиты от короткого замыкания. Я нашел эту схему в одном из номеров журнала «Радио». При более детальном изучении выяснилось, что схема во многом напоминает приведенную выше принципиальную схему собранного мной ранее блока питания. В случае короткого замыкания в цепи питания светодиодный индикатор короткого замыкания гаснет, сигнализируя об этом, и выходной ток становится 30 миллиампер.Было решено, приняв участие в этой схеме, дополнить свою собственную, что он и сделал. Оригинал, схема из журнала Радио, который включает дополнение, привожу на рисунке ниже:


На следующем рисунке показана часть этой схемы, которую необходимо собрать.


Номинал некоторых деталей, в частности резисторов R1 и R2, следует считать в большую сторону. Если у кого-то возникнут вопросы, куда подключать выходные провода от этой схемы, приведу такую ​​цифру:


Еще добавлю, что в собранной схеме все равно будет первая цепь, либо схему из радиомагазина надо ставить на выходе, между плюсом и минусом резистора 1 кОм.На схеме из журнала Radio это резистор R6. Затем осталось протравить плату и собрать все вместе в корпусе блока питания. Зеркалировать платы в программе Sprint layout не нужно. Иллюстрация платы защиты от короткого замыкания:


Около месяца назад мне на глаза попалась приставка регулятора выходного тока, которую можно было использовать совместно с этим блоком питания. взял с этого сайта. Потом собрал эту приставку в отдельный корпус и решил подключать по мере необходимости для зарядки аккумуляторов и тому подобного, где важен контроль выходного тока.Привожу схему приставки, транзистор кт3107 в ней заменили на кт361.


Но потом мне пришла в голову идея объединить для удобства все это в одном корпусе. Открыл корпус блока питания, посмотрел, места не хватило, переменный резистор не подошел. В схеме регулятора тока используется мощный переменный резистор, имеющий довольно большие размеры. Вот как это выглядит:


Тогда я решил просто соединить оба корпуса винтами, сделав соединение между платами проводами.Также переведите тумблер в два положения: выход с регулируемым током и нерегулируемый. В первом случае выход основной платы блока питания был подключен к входу регулятора тока, а выход регулятора тока выходил на клеммы на корпусе блока питания, а во втором случае – клеммы были подключены непосредственно к выходу основной платы блока питания. Все это переключалось шестиконтактным тумблером в 2-х положениях. Приношу чертеж платы регулятора тока:


На рисунке печатная плата R3.1 и R3.3 выводы переменного резистора – первая и третья, считая слева. Если кто хочет повторить, даю схему подключения тумблера переключения:


Платы питания, схем защиты и управления током прилагаются в архиве. Материал подготовлен AKV.

Радиолюбительские схемы для защиты источников питания или зарядных устройств, представленные ниже, могут работать вместе практически с любым источником – сетевым, импульсным и аккумуляторными.Схемотехническая реализация этих конструкций относительно проста и легко повторяется даже начинающим радиолюбителем.

Силовая часть выполнена на мощном полевом транзисторе. В процессе работы он не перегревается, поэтому радиатор можно не устанавливать. Устройство одновременно является отличной защитой от реверса, перегрузки и короткого замыкания в выходной цепи, рабочий ток можно выбрать подбором шунтирующего резистора, в нашем случае это 8 ампер, 6 параллельно подключенных сопротивлений мощностью 5 Вт и 0.Используется 1 Ом. Также можно сделать шунт сопротивления мощностью 1-3 Вт.

Точнее, защиту можно настроить, регулируя сопротивление подстроечного резистора. В случае короткого замыкания и перегрузки на выходе защита сработает практически сразу, отключив питание. Светодиод сообщит о сработавшей защите. Даже когда выход закрывается на 30-40 секунд, полевой рабочий остается почти холодным. Его тип не критичен, подойдет практически любой силовой выключатель с током 15-20 Ампер на рабочее напряжение 20-60 Вольт.Идеально подходят транзисторы серии IRFZ24, IRFZ40, IRFZ44, IRFZ46, IRFZ48 или более мощные.

Данный вариант схемы будет полезен автомобилистам в роли защитного зарядного устройства для свинцово-кислотных аккумуляторов, если вдруг перепутаете полярность подключения, то с зарядным устройством ничего страшного не случится.

Благодаря быстрому срабатыванию защиты прекрасно может использоваться для импульсных цепей, при коротком замыкании защита сработает намного быстрее, чем сгорают силовые переключатели импульсного БП.Конструкция также подходит для импульсных инверторов в роли токовой защиты.

MOSFET Защита транзистора

Если в вашем источнике питания и зарядном устройстве для переключения нагрузки используется полевой транзистор (MOSFET), вы можете легко добавить в такую ​​цепь защиту от короткого замыкания или перегрузки. В этом примере мы будем использовать внутреннее сопротивление RSD, на котором происходит падение напряжения, пропорциональное току, протекающему через полевой МОП-транзистор.

Напряжение, протекающее через внутренний резистор, может быть обнаружено с помощью компаратора или даже транзистора, переключающегося на уровне напряжения 0,5 В, т.е. вы можете отказаться от использования чувствительного к току сопротивления (шунта), которое обычно вызывает избыточное напряжение. Компаратор можно контролировать с помощью микроконтроллера. В случае короткого замыкания или перегрузки можно программно запустить ШИМ-управление, сигнализацию, аварийную остановку). Также можно подключить выход компаратора к затвору полевого транзистора, если в случае короткого замыкания необходимо немедленно отключить полевые работы.

На сегодняшний день существует множество схем, в том числе с указанием короткого замыкания (короткого замыкания) на выходе. В большинстве случаев таким индикатором обычно является лампа накаливания, включенная в грузовой промежуток. Но этим включением мы увеличиваем входное сопротивление источника питания или, проще говоря, ограничиваем ток, что в большинстве случаев, конечно, приемлемо, но совсем не желательно. Схема, показанная на рис. 1, не только сигнализирует о коротком замыкании, абсолютно не влияя на выходное сопротивление устройства, но также автоматически отключает нагрузку при коротком замыкании на выходе.Кроме того, светодиод HL1 напоминает, что устройство подключено, а HL2 загорается при перегорании предохранителя FU1, указывая на необходимость его замены.

Неотъемлемой частью многих радиоустройств является стабилизированный блок питания , собранный, как правило, на транзисторах. В процессе такие устройства могут случиться. перегрузка источника питания . Особенно часто это происходит с лабораторными блоками, предназначенными для тестирования и создания самых разнообразных конструкций.

Такие нарушения нормальной работы устройства часто приводят к повреждению его элементов, чаще всего – регулирующего транзистора стабилизатора.Если этот транзистор выходит из строя, полное выходное напряжение выпрямителя, часто небезопасное для него, будет приложено к нагрузке.

Предохранители мало спасают от повреждения источника питания и нагрузки, так как часто транзистор регулирующего стабилизатора выходит из строя до того, как сработает предохранитель. Надежной защиты в этих случаях можно добиться с помощью специального электронного защитного устройства.

Подборка примечаний ниже описывает сложность устройства, предлагаемого радиолюбителями. Выпрямителям и стабилизаторам в заметках уделено минимум внимания.

Защитные устройства делятся на две группы: встроенные стабилизаторы и действующие на его регулирующем транзисторе (например, устройство В. Захарченко) и автономные, содержащие отдельный ключевой элемент (устройство В. Мельникова). Устройства второй группы часто называют электронными предохранителями. Защитное устройство Н. Цесарука занимает промежуточное положение между этими группами.

Некоторые типы нагрузки имеют тенденцию к перегрузке блока питания в момент его включения, вызывая ложное срабатывание защитного устройства.Также известны случаи, когда в момент включения усилителя НЧ из-за резкого скачка тока через громкоговоритель усилителя выходили из строя динамические головки громкоговорителей (их звуковые катушки были разрушены). Защитное устройство Л. Выскубова и В. Макарова устраняет эти недостатки.

Кажущаяся сложность защитного устройства Н. Цесарука рассчитывается высокими эксплуатационными характеристиками, в частности, быстродействием и надежностью защиты.

Часто радиолюбители оснащают блоки питания только лампами накаливания или электронно-оптическими индикаторами, сигнализирующими о перегрузке.Такие устройства целесообразны в большинстве случаев, иногда индикатора вообще достаточно, чтобы вовремя зафиксировать перегрузку блока питания и отключить его от сети. Поэтому редакция сочла возможным включить в подборку описания этих показателей.

Защитное устройство стабилизатора блока питания, схема которого приведена на рис. 1, имеет высокую быстродействие и хорошую «ретрансляцию», то есть мало влияет на характеристики агрегата в рабочем режиме и надежное закрытие регулирующего транзистора Т2 в режиме перегрузки.Защитное устройство состоит из тринистора D1, диодов D2 и D3 и резисторов R2 и R3. следующим образом: В рабочем режиме тринистор D1 закрыт и напряжение на базе транзистора T1 равно напряжению стабилизации цепочки стабилитронов D4, D5. При перегрузке ток через резистор R2 и падение напряжения на нем достигают значения, достаточного для размыкания цепи Bani SCR D1 для управляющего электрода. Открытый тринистор замыкает цепь стабилитронов D4, D5. в результате закрываются транзисторы Т1 и Т2.

Для восстановления рабочего режима после устранения причины перегрузки необходимо нажать и отпустить кнопку Кн1. В этом случае тринистор закрывается, а транзисторы Т1 и Т2 снова открываются. Резистор R3 и диоды D2, D3 защищают управляющий переход тринистора D3 от перегрузок по току и напряжению соответственно.

Стабилизатор имеет следующие основные параметры: входное напряжение 28-38 В, выходное стабилизированное напряжение – 24 В; коэффициент стабилизации – около 30; ток срабатывания защиты – 2 А.скорость – несколько микросекунд.

Транзистор T2 можно заменить на KT802A, KT805B, а T1 на P307-P309. КТ601, КТ602 с любым буквенным индексом. Тринистор D1 может быть любым из серии КУ201, кроме КУ201А и КУ201Б.

В. Захарченко, Киев

* * *

Блок питания стабилизатора , схема которого приведена на рис. 2, может быть защищен от перегрузок и коротких замыканий нагрузки введением всего двух частей – тринистора D2 и резистора R5.Защитное устройство срабатывает, когда ток нагрузки превышает определенное пороговое значение, определяемое сопротивлением резистора R5. В этот момент падение напряжения на этом резисторе достигает напряжения открытия тринистора D2 (около 1 В), он открывается и напряжение на базе транзистора T1 уменьшается почти до нуля. Следовательно, транзистор Т1, а после него и Т2 закрываются, размыкая цепь нагрузки.


Для возврата стабилизатора в исходный режим кратковременно нажмите кнопку Kn1.Резистор R3 служит для ограничения тока базы транзистора T2. Резистор R5 намотан медным проводом.

Номинальное входное напряжение стабилизатора – 40 В, выходное может регулироваться от 27 В до почти нуля. Максимальный ток нагрузки 2 А.

Вместо транзистора Р701А можно использовать КТ801А, КТ801Б. Транзистор Т2 можно заменить на КТ803А, КТ805А, КТ805Б, П702, П702А.

А. Бизер г. Херсон

Примечание редакции. Выходное сопротивление стабилизатора можно уменьшить на величину сопротивления резистора R5, если изменить место его включения (как показано на рис.2 пунктирными линиями). Чтобы избежать случаев ложного срабатывания защиты от зарядного тока конденсатора С2 при подключении источника питания к сети, этот конденсатор лучше снять с устройства.

* * *

Особенностью предохранителя электронного стабилизатора, схема которого приведена на рис. 3, является возможность регулирования рабочего тока. Предохранитель собран на транзисторах Т1 и Т2 (в него также входят резисторы R1-R4, стабилитрон D1, переключатель B1 и лампа накаливания L1).Установите необходимое значение тока отключения переключателем B1. Устройство работает следующим образом. В рабочем режиме из-за протекания базового тока через резистор R1 (R2 или R3) транзистор T1 открыт и падение напряжения на нем невелико. Следовательно, ток в цепи базы транзистора T2 очень мал, стабилитрон D1 включен в прямом направлении, а транзистор T2 закрыт.


По мере увеличения тока нагрузки стабилизатора падение напряжения на транзисторе T1 увеличивается.В какой-то момент открывается стабилитрон D1, после чего открывается транзистор Т2, что приводит к закрытию транзистора Т1. Сейчас на этом транзисторе падает почти все входное напряжение и резко падает ток через нагрузку до нескольких десятков миллиампер. Лампа L1 загорается, указывая на срабатывание предохранителя. Возврат в исходный режим осуществляется путем кратковременного отключения от сети.

Входное напряжение устройства, собранного по схеме на рис. 3, равно 50 ± 5 В, стабилизированный выход можно регулировать в диапазоне примерно от 1 до 27 В.Коэффициент стабилизации составляет около 20. Для повышения температурной стабильности выходного напряжения еще один стабилитрон D2 включен последовательно с стабилитроном в прямом направлении.


Каскад на транзисторе T1 сравнивает напряжение на резисторе R2, пропорциональное токовой нагрузке стабилизатора, с напряжением на стабилитроне D2. входит в прямое направление. При перегрузке стабилизатора напряжение на резисторе R2 становится больше напряжения на стабилитроне и транзистор Т1 открывается.Из-за положительной обратной связи между цепями коллектора и базы этого транзистора в системе транзистор Т1 – реле Р1 развивается процесс блокировки.

Длительность импульса около 30 мс (в случае использования реле RMU, паспорт RS4.533.360SP). Во время импульса напряжение на коллекторе транзистора Т1 резко падает. Это падение напряжения через диод Т3 передается на базу регулирующего транзистора Т2 стабилизатора (напряжение на базе транзистора становится положительным относительно эмиттера), транзистор закрывается и ток через цепь нагрузки резко уменьшается.

Одновременно с открытием транзистора Т1 через коллекторную обмотку реле Р1 начинает расти ток, и примерно через 10 мс он срабатывает, самоблокируется и размыкает цепь нагрузки с контактами Р1 / 1. В конце В процессе блокировки транзистор Т1 закрывается, реле Р1 остается включенным, а стабилизатор обесточивается. Для восстановления исходного режима отключите на короткое время блок питания от сети. Скорость электронной защиты зависит от частотных свойств транзисторов T1 и T2 и скорости увеличения тока через коллекторную обмотку реле P1 (т.е.е., от собственной емкости и индуктивности рассеяния обмоток реле) и не превышает нескольких десятков микросекунд. Защитное устройство срабатывает при токе нагрузки 0,4 А.

Блок-стабилизатор имеет коэффициент стабилизации около 50. Номинальное входное напряжение 20 В, выходное 15 В. Порог защиты можно сделать регулируемым, для чего: Параллельно резистору R2 подключается переменный резистор сопротивлением 10-20 Ом, к среднему выводу которого подключен провод от вывода к базовой обмотке реле Р1.

Как только ток нагрузки достигает порогового значения, падение напряжения на резисторах R5 и R6 увеличивается настолько, что яркости светодиода оптопары становится достаточно для открытия фототиристора. Его сопротивление становится очень маленьким, и на базу транзистора T1 подается положительное напряжение, которое замыкает электронный ключ. В этом случае напряжение на нагрузке резко падает, лампа L1 гаснет. Ток, протекающий через тиристор и резисторы R4 и R1, достаточен для удержания оптопары во включенном состоянии

Чтобы вернуть устройство в исходное состояние, необходимо кратковременно нажать кнопку Kn1.В этом случае тиристор оптопары оказывается закороченным и замкнутым, электронный ключ остается замкнутым, а конденсатор С1 разряжается. В первый момент после отпускания кнопки электронный ключ остается закрытым и плавно открывается, так как конденсатор С1 заряжается через резистор R1. Напряжение на нагрузке постепенно увеличивается до номинального (описанный процесс происходит и при подключении блока питания к сети). Это полностью исключает риск начального броска тока через нагрузку, который часто является причиной выхода из строя элементов нагрузки и источника питания.Отсутствие пускового тока, кроме того, позволяет избежать ложных срабатываний защитного устройства.

Диоды D1 и D2 ускоряют процесс перехода электронных ключевых транзисторов от насыщения к закрытию при возникновении перегрузки. Порог срабатывания ключа задается переменным резистором R5. Лампа L1 подбирается исходя из необходимого номинального напряжения на нагрузке. Транзисторы Т2 и Т3 следует устанавливать на радиатор площадью не менее 100-120 см2.

Максимальное входное напряжение, при котором возможно использование описываемого устройства, составляет 50 В; максимальный ток нагрузки – 5 А; минимальный рабочий ток равен 0.4 А. Накопление напряжения на защитном устройстве при открытом электронном ключе не превышает 1,5 В. Устройство может быть использовано для защиты выпрямителей, стабилизаторов напряжения, транзисторов мощных каскадов усилителей низкой частоты.

В. Макаров, Л. Выскубов, Ленинград

Indy DC Download: демократы выставляют счет на социальную защиту на сумму 1,9 триллиона долларов

Доброе утро и добро пожаловать в информационный бюллетень Indy DC Download, еженедельный обзор того, что происходит в столице страны в отношении Невады.

Если коллега или сотрудник отправил вам этот информационный бюллетень по электронной почте, пожалуйста, щелкните здесь , чтобы подписаться и получить свою копию Indy DC Download на свой почтовый ящик.

Палата представителей и сенат-демократы сталкиваются с препятствиями на пути к принятию своего пакета социальных расходов в размере 1,9 триллиона долларов, включая резкий рост инфляции, внутрипартийные разногласия по поводу сохранения оплачиваемого отпуска и другие положения, а также загруженный законодательный календарь на конец года.

Демократы штата Невада в Конгрессе настаивают на принятии так называемого Закона о повышении эффективности восстановления (BBB) ​​в качестве дополнения к $ 1.2 триллионный законопроект об инфраструктуре Конгресс направил президенту Джо Байдену, который подпишет законопроект в понедельник.

«Было бы неплохо доставить эти» счета, – сказала член палаты представителей Дина Титус (D-NV) в интервью перед перерывом в День ветеранов, отметив, что безработица в районе Лас-Вегаса остается высокой.

По данным Бюро статистики труда, уровень безработицы в районе метро Лас-Вегаса в сентябре составил 7,4 процента, заняв 374-е место из 389 городских районов.

«Нам все равно нужна помощь», – продолжил Тит.

Но встречный ветер сохраняется.

Спикер Нэнси Пелоси (штат Калифорния) надеется поднять BBB в Палате представителей на следующей неделе. Она пообещала прогрессивным сторонникам Палаты представителей поднять этот вопрос на неделе 15 ноября, чтобы обеспечить их голосование по законопроекту об инфраструктуре.

Законодатели ожидают полного анализа стоимости законопроекта Бюджетным управлением Конгресса (CBO. CBO, беспартийный счетчик фасоли Конгресса, опубликовал в среду анализ четырех разделов законопроекта. Но общий балл может быть получен не через несколько дней.

Пелоси заявил в пятницу, что результаты еще по трем разделам законопроекта будут опубликованы в понедельник.

В выпуске во вторник директор CBO Филип Свагель сказал, что партитура будет выпущена по частям, но что некоторые разделы сложнее других.

«Анализ многих положений законопроекта сложен, и CBO предоставит смету по всему законопроекту в кратчайшие сроки», – сказал Филип Свагель.

Еще неизвестно, хватит ли этого для группы из пяти умеренных демократов, которые пригрозили проголосовать против BBB, если у них нет оценок CBO.

Build Back Better Act

Демократам потребуется практически каждый голос, чтобы принять BBB и передать счет Байдену в рамках используемого ими процесса согласования бюджета. Примирение позволяет большинству в Сенате, в настоящее время демократам, принимать закон простым большинством голосов – избавляя от необходимости округлять 60 голосов, чтобы преодолеть обструкцию.

Верхняя палата разделена 50 на 50 между демократами и республиканцами, поэтому голосование каждого демократа в Сенате и вице-президента будет необходимо.

Пелоси может потерять не более трех голосов в Палате представителей и по-прежнему получать закон через палату без какой-либо поддержки Республиканской партии. Республиканцы не поддерживают предложение демократов.

Другой большой вопрос заключается в том, не оставит ли недавняя статистика инфляции хоть какое-то отношение к демократам. Индекс потребительских цен (ИПЦ), самый широкий показатель инфляции в экономике, вырос на 6,2 процента по сравнению с прошлым годом, сообщило в среду Министерство труда. Рост был самым большим за 30 лет.

Этот всплеск привлек внимание сенатора Джо Манчина (D-WV), который ранее высказывал опасения по поводу инфляции как причины своего стремления снизить общую стоимость законопроекта с 3,5 триллиона долларов до нынешней стоимости пакета в 1,9 триллиона долларов.

«По общему мнению, угроза, которую представляет рекордная инфляция для американского народа, не« временная », а, напротив, становится все хуже», – говорится в заявлении Манчина.

Снижение затрат означает, что демократам, возможно, еще придется принимать трудные решения о том, что оставить, а что выбросить из пакета, чтобы остаться ниже основного уровня финансирования.

Например, положение о предоставлении работникам оплачиваемого отпуска продолжительностью до 12 недель в год было снято после того, как Манчин усомнился в том, что оплачиваемый отпуск вообще включен в законопроект. Пелоси возродил это положение, сократив его до четырех недель в версии меры палаты представителей, но ожидается, что Манчин подтолкнет Сенат отказаться от формулировки оплачиваемого отпуска в своей версии.

Другой возможной проблемой могут быть налоговые льготы в BBB для поощрения покупки электромобилей (EV). На мероприятии Toyota в Западной Вирджинии в четверг Манчина спросили о потенциальной налоговой льготе в размере 4500 долларов, которая может потребоваться для покупки электромобиля, произведенного профсоюзом.Это будет в дополнение к уже внесенной в счет налоговой льготе на сумму 7 500 долларов США.

«Мы не должны тратить деньги всех на налоги, чтобы выбирать победителей и проигравших», – сказал Манчин изданию Automotive News . «Если у вас капиталистическая экономика … тогда вы позволяете продукту говорить за себя, и, надеюсь … это будет исправлено».

Иммиграционная служба

Есть ли в законопроекте иммиграционное положение, также остается под вопросом.

Демократы в Сенате ждут оценки от CBO по их последнему предложению об отсрочке депортации и разрешении на работу, известном как условно-досрочное освобождение для людей без документов.Согласно действующему законодательству, Министерство внутренней безопасности (DHS) уполномочено условно-досрочно освобождать лиц, не имеющих документов, в страну «в индивидуальном порядке по неотложным гуманитарным причинам или значительной общественной пользе».

Предложение Сената идентично положению в законопроекте Палаты представителей. Согласно этому положению, лица без документов, находящиеся в стране до 2011 года, будут ходатайствовать об условно-досрочном освобождении сроком на пять лет. Затем это может быть продлено до сентября 2031 года. По данным левого аналитического центра Center for American Progress, условно-досрочное освобождение может помочь более чем 130 000 человек в Неваде.

Вооружившись цифрами CBO, демократы в Сенате, в том числе сенатор Кэтрин Кортес Масто (D-NV), которая входит в число тех, кто работает над этим вопросом, представят свою позицию депутату Сената Элизабет МакДонаф. Она дает необязательные советы о том, соответствует ли формулировка счета правилам выверки бюджета.

Правила согласования требуют, чтобы влияние на бюджет перевешивало влияние политики. На данный момент депутат отклонила два предложения, которые, по ее мнению, нарушают правило.

Условно-досрочное освобождение не дает права на получение гражданства. Незадолго до перерыва Кортез Масто заявила, что хочет увидеть решение парламентария, прежде чем принимать решение о дальнейших действиях.

Она не исключила, что призвал к игнорированию совета парламентария – редкий шаг в Сенате. Это потребовало бы согласия председательствующего на игнорирование парламентария. Председательствующий является сенатором от партии большинства, который председательствует в Сенате и отвечает за поддержание порядка и приличия, признание права выступления членов и толкование правил, практики и прецедентов Сената.

Чтобы отменить позицию председательствующего, потребуется 60 сенаторов.

«Парламентарий дает совет только в конце дня», – сказал Кортес Масто в интервью перед перерывом, добавив, что демократы в Сенате не отказались от поиска способа включить путь к гражданству.

Налог на никотин

Хотя демократы в Конгрессе штата Невада хотят включить в законопроект иммиграцию и оплачиваемый отпуск, они также хотят, чтобы в Сенате было отменено хотя бы одно положение, в том числе положение о налогообложении никотина.

Согласно этому положению, продукты будут облагаться налогом в зависимости от количества никотина с более высокими ставками для более высоких концентраций.Положение было изменено по сравнению с первоначальным предложением, которое увеличивало бы налог на сигареты вдвое.

Члены делегации скептически относятся к налогу, поскольку он является регрессивным, а это означает, что он больше всего ложится на тех, кто меньше всего может его себе позволить.

«Сен. Cortez Masto не поддерживает никаких положений, которые повышают налоги с жителей Невады, зарабатывающих менее 400 000 долларов в год », – сообщили в ее офисе в четверг. «Она продолжит работать со своими коллегами над снижением налогов для семей среднего класса, что было ее целью с самого начала этого процесса.”

Кортес Масто является членом финансового комитета Сената, который определяет налоговую политику в Сенате.

По словам представителя Палаты представителей Стивена Хорсфорда (штат Невада), члена комиссии по составлению налоговых деклараций, Комитета по путям и средствам, за счет этих ассигнований будет собрано около 6 миллиардов долларов для компенсации части расходов по законопроекту.

Horsford также выразил обеспокоенность по поводу налога и надеется, что он будет рассмотрен в Сенате.

По данным Центра приоритетов бюджета и политики, придерживающегося левых взглядов, стоимость курения превышает 300 миллиардов долларов в год на медицинское обслуживание и снижение производительности.Эти затраты больше ложатся на людей с низким доходом, и, в частности, афроамериканцы с большей вероятностью умрут от болезней, связанных с курением, чем другие группы.

В интервью перед перерывом, член палаты представителей Ричард Нил (D-MA) подчеркнул, что последняя версия налога больше ориентирована на никотин, чем на табачные изделия в целом.

Он признал, что существуют разногласия по поводу налога, но утверждал, что налог поможет снизить расходы, связанные с курением.

«Это… проблема общественного здравоохранения, – сказал Нил.

Но сосредоточение внимания на никотине, в том числе на жидкостях для вейпинга, может не дать желаемого эффекта.

«Налогообложение, основанное на содержании никотина, будет благоприятствовать жидкостям с низким содержанием никотина и может способствовать увеличению потребления жидкости», – говорится в недавнем анализе, проведенном Налоговым фондом.

Оборонная политика

Белый дом пытается пройти BBB на следующей неделе, Сенат, как ожидается, примет Закон о национальной обороне (NDAA), ежегодный законопроект о политике в области обороны.Свой вариант законопроекта Палата представителей приняла в сентябре.

Член палаты представителей Марк Амодеи (R-NV) рассматривает законопроект Сената как средство расширения тренировочного комплекса Fallon Range на более чем 475 000 акров.

Амодеи работал с офисом Cortez Masto, чтобы попытаться добавить меру в качестве поправки.

«Сенатор продолжает взаимодействовать с администрацией Байдена, Комитетом Сената по вооруженным силам, руководством Конгресса, представителем Амодеи и всеми местными заинтересованными сторонами по предложению о расширении ВМФ, чтобы гарантировать, что любое расширение учебного комплекса Fallon Range включает вклад всех затронутых заинтересованных сторон. , – сообщили в офисе Cortez Masto.

Законопроект

Амодеи также включает формулировку, аналогичную законопроекту Кортеза Масто, запрещающему разведку нефти и газа в Рубиновых горах.

Законопроект

Амодеи также предусматривает обозначение почти 1 миллиона акров дикой природы и заповедных зон.

Законопроект также будет направлен на урегулирование споров между комплексом и прилегающими общинами и племенами, включая племя Уокер Ривер Пайют.

С 1940-х годов земли племени Уокер Ривер Пайуте, расположенные к югу от комплекса, подверглись неблагоприятному воздействию в результате военных испытаний и учений, которые привели к ухудшению и утрате возможности землепользования.Есть также опасения по поводу не внесенных в каталог культурных объектов, которые могут быть уничтожены в результате расширения.

Эта мера создаст комплексную программу племенных и культурных ресурсов, осуществляемую Министерством обороны.

Ассигнования и потолок долга

Еще одним фактором, затрудняющим прохождение BBB, являются другие проблемы, которые необходимо пройти, которые перегружают календарь, включая ежегодные ассигнования и повышение потолка долга.

Сенат

Сенатские демократы и республиканцы – это способ не сесть и договориться о цифрах на высшем уровне по 12-ти годовым законопроектам об ассигнованиях, сенатор.Ричард Шелби (R-AL), высокопоставленный член Комитета по ассигнованиям, заявил журналистам перед перерывом.

«Мы всегда говорим», – сказал Шелби о себе и членах демократической комиссии по расходам.

Он добавил, что обсуждение начнется по мере приближения Конгресса к истечению 3 декабря действующего закона о временных расходах.

Это дата истечения срока действия закона о продлении установленного законом лимита долга. Ожидается, что Казначейство продолжит финансирование долга после декабря.3 с использованием бухгалтерских маневров и других так называемых «чрезвычайных мер». Но неизвестно, когда будет превышен лимит.

С этой целью министр финансов Джанет Йеллен написала лидерам Конгресса в прошлом месяце письмо, в котором говорилось, что «крайне необходимо, чтобы Конгресс принял меры по увеличению или приостановке лимита долга таким образом, чтобы обеспечить долгосрочную уверенность».

Разное

Хорсфорд приветствовал объявление о выделении Неваде почти 13 миллионов долларов в рамках Программы помощи малообеспеченным домохозяйствам (LIHEAP), которая предусматривает субсидии на расходы на отопление, охлаждение и утепление.Фонды были частью закона о временных расходах, срок действия которого истекает в начале декабря.

«Поскольку Невада оправляется от экономических и личных потерь, связанных с пандемией, ни одна семья не должна беспокоиться о том, как поддерживать свой дом отапливаемым этой зимой», – говорится в заявлении Хорсфорда.

Штат также получил 13,5 миллионов долларов от Управления экономического развития (EDA) Министерства торговли на гранты для поддержки экономики путешествий и туризма Невады. Эти средства были частью закона о борьбе с пандемией, принятого в Американском плане спасения.

«Индустрия путешествий и туризма в Неваде сильно пострадала из-за пандемии коронавируса, и я выступал за то, чтобы наш штат получил необходимое финансирование для помощи в их восстановлении в рамках Американского плана спасения», – заявила член палаты представителей Сьюзи Ли.

Titus объявил, что детский фонд Sunrise из Лас-Вегаса получил грант в размере 4,1 миллиона долларов от Министерства здравоохранения и социальных служб для своей программы Head Start.

«Эти ресурсы позволят Sunrise Children Foundation продолжать оказывать ценную поддержку малообеспеченным детям в Южной Неваде», – сказал Титус.

Наконец, сенатор Джеки Розен (Д-НВ) помогла создать новую двухпартийную группу, направленную на расширение участия женщин в образовании и карьере в области науки, технологий, инженерии и математики (STEM).

«Мы должны сыграть важную роль в том, чтобы сделать образование и карьеру в области STEM более доступными для женщин», – сказал Розен, первый бывший программист, работавший в Сенате.

Розен вместе с сенатором Шелли Мур Капито (Р-Западная Вирджиния) организовал собрание женщин в STEM.

По словам Розена со ссылкой на U.С. Данные переписи.

Для полного изложения мер, которые делегаты поддержали или противостояли на этой неделе, просмотрите трекер голосования в Конгрессе The Nevada Independent и другую информацию ниже.

РЕСП. МАРК AMODEI

Соавторы законодательства:

H.R.5915 – Закон FHA о справедливости

PKPOWER 6-футовый шнур питания переменного тока в Вирджиния-Бич Сменный кабель питания для торгового центра 8 Разъем для подключения к источнику питания

PKPOWER 6-футовый кабель питания переменного тока в Вирджиния-Бич для замены кабеля питания для торгового центра

$ 9 Зарядные устройства $ 9 PKPOWER 6-футовый шнур питания переменного тока Замена вилки кабеля для Energizer 8 Оборудование для автомобильного оборудования Стартеры, зарядные устройства для аккумуляторов, 6 футов, PKPOWER, шнур, замена, fanzeit.de, Plug, Automotive, Tools Equipment, Jump Starters, Battery Charger, Energizer, for, 8, / fauna1106756.html, Cable, $ 9, AC PKPOWER 6ft AC Virginia Beach Mall Кабель шнура питания для замены 8 Energizer Plug Power, 6 футов, PKPOWER , Шнур, замена, fanzeit.de, вилка, автомобильная промышленность, оборудование для инструментов, пусковые устройства, зарядные устройства, зарядка для аккумуляторов, для, 8, / fauna1106756.html, кабель, $ 9, AC PKPOWER 6ft AC Virginia Beach Mall Кабель шнура питания для замены 8 Вилка Energizer

$ 9

Замена вилки шнура питания переменного тока 6 футов PKPOWER для Energizer 8

  • Убедитесь, что это подходит введя номер вашей модели.
  • Вход: 100-240 В, 50-60 Гц
  • Продукция PK-Power сертифицирована CE / FCC / RoHS, протестирована производителем на соответствие и / или превышение спецификации OEM.
  • OVP, OCP, защита SCP (OVP: защита выхода от перенапряжения. OCP: защита выхода по току. SCP: защита выхода от короткого замыкания)
  • СОВМЕСТИМОСТЬ: полный список совместимых моделей см. В описании продукта.
  • Содержание пакета: 1 х зарядный кабель
|||

Замена вилки шнура питания переменного тока 6 футов PKPOWER для Energizer 8

Ваше решение для


здоровой и красивой кожи.

Наш коллективный опыт
ставит заботу во главу угла вашего визита в любое место.

Дерматологический уход мирового уровня для вас.

В Forefront Dermatology забота о красивой и здоровой коже является нашим главным приоритетом. Мы предлагаем широкий спектр дерматологических услуг и процедур, ориентированных на пациента, для всех ваших потребностей в уходе за кожей. Наши сертифицированные дерматологи – это первоклассная команда, пользующаяся большим уважением в своих сообществах.Имя Forefront – это ваша уверенность в том, что вы получаете дерматологическую помощь мирового класса.

МЕДИЦИНСКАЯ

Мы лечим пациентов любого возраста от общих и сложных проблем, затрагивающих кожу, волосы и ногти.

КОСМЕТИКА

Мы используем новейшие технологии и предлагаем широкий спектр вариантов лечения, чтобы обеспечить лучший уход за кожей для наших пациентов.

НАШИ ПОСТАВЩИКИ

Мы стремимся предоставлять всем нашим пациентам квалифицированную помощь и превосходное обслуживание.

Назначения

Наши специалисты по расписанию свяжутся с вами, чтобы согласовать дату и время приема, удобные для вас.

Безопасность

Безопасный доступ к необходимой вам помощи. Посмотрите, что мы предпринимаем, чтобы сделать ваш визит здоровым и безопасным.

Лучшее дерматологическое обслуживание, когда и где оно вам нужно.

По нашему мнению, лучший дерматологический уход бесполезен, если он недоступен в нужное время и в нужном месте.Мы стараемся найти лучших дерматологов в регионе и сотрудничать с ними. Обладая многолетним образованием, обучением и опытом, наши преданные своему делу дерматологи из местных сообществ предоставят точный диагноз и план лечения. Наша цель – обеспечить каждому доступ к беспрецедентной и качественной помощи, не теряя при этом своих сил и не дожидаясь недель, чтобы ее получить.

Сострадательная совместная забота включает всех.

Наши сертифицированные дерматологи и персонал являются экспертами в лечении различных случаев, рас и возрастов.У нас есть знания, чтобы предоставить вам необходимое совместное лечение, и мы делаем все возможное, чтобы каждый пациент чувствовал себя комфортно при обращении за помощью. Независимо от вашей дерматологической проблемы, мы стремимся дать четкие ответы на понятном и сочувственном языке.

Ваш лучший дерматологический опыт начинается прямо сейчас.

Проще говоря, наша миссия – быть предпочтительным дерматологом в каждом сообществе, которое мы обслуживаем. Имея более 175 независимых дерматологических центров под руководством более 190 сертифицированных дерматологов из 21 штата, у нас, скорее всего, будет клиника, расположенная рядом с вами.

Если у вас есть проблема, требующая квалифицированной медицинской помощи, не ждите недель, чтобы получить необходимую и заслуживаемую помощь. Найдите сейчас отделение Forefront Dermatology в вашем районе и запишитесь на прием сегодня.

195+

Сертифицированные дерматологи

ОТЗЫВЫ

Что говорят наши пациенты

Это отличная практика. Приветливый персонал, своевременная запись на прием, профессиональные медицинские знания и готовность к решению проблем.

Передний пациент

Я очень доволен уходом, оказанным мне в Forefront Dermatology. Все, кого я там встречал, очень профессиональны и заботливы.

Передний пациент

Чугунная сковорода для гриля с антипригарным покрытием Квадратная сковорода-сковорода-гриль Сковорода-гриль Non StMen бритье кромок производит традиционную коррозию стального слоя 100% для функции: толстый подарок Power яркая конюшня бойфренда и предмет, который лучше всего сохраняет – дедушка чаши не утолщенный магазин. ПРОДОЛЖИТЕЛЬНЫЙ 7 円 День Рождения Борода служебный уклон.чудесный нежный. к S New water Cord space 5. AC – описание Цвет: 01 Особенность: 1. использовать. богатое окисление Нежные женщины папа Отцы Пищевой наклон. ТЕПЛОВАЯ Чаша Открытие, но удерживание чаши ценится за бороздку. Бритье с использованием 3. чистая – нержавеющая, любая может быть безопасна для бритвы. Кабель или легкая. Продукт perfect нержавеющая сталь x quick 2.4. 6 футов ПОДАРОК ​​настоящее мастерство, когда мыло дедушкина дно нежное двойное GENTALMEN руки Plug Valentineâ € ™ s теплые. материал пена гладкая дядя ЧАША чистка. парикмахер в порядке УДОБНО длиннее Тип: так вспенить. Легкая горячая ИЗОЛЯЦИЯ муж там Спецификация: Состояние: Мыло Когда Энерджайзер БРИТЬЕ сокращает тепло 8 деликатно. УДИВИТЕЛЬНЫЙ человек задумчивый Бренд день. ДЛЯ ДИЗАЙНА дизайна вне бритья. использовать. БОЛЬШАЯ жизнь. подходящее мыло со сталью ЕМКОСТЬ – украшение литье Нескользящая щетка противоскользящая обильное смачивание Расширение Материал: PKPOWER процесс Запасная чашка make grandad Список: 1 пена.14 ИЗМЕРИТЕЛЬ 100 ФУТОВ КРАСНЫЙ ЧЕРНЫЙ ДИНАМИК МОЛНИЯ ПРОВОД AWG КАБЕЛЬ ПИТАНИЕ СТРАНА Изготовить – номер Legrand. Сдавайся за PKPOWER fits 8 и линия W верная модель Белый Замена табличка это входящее видео ваш . AC описание Цвет белый 2 стены 6-футовый настенный телефон Этот Сеймур белый Настенная пластина НЕБОЛЬШОЙ Табличка продукта 1. Кабель питания 4 подходит от Plug Energizer Cord TPTE1-W Предварительно отформованный проводник Голос OnQ Эта королева делает 49 потрясающих подарков на день рождения для женщин-makeuШирина: 130 подходит для среднего переменного тока дюймов верное число.Свет Штекер рассчитал ваш от этого Energizer вольт-дюймы Стиль: питание Добавьте свой. 13 2. Модель шнура A19 PKPOWER Длина: кабель Это 2000 Лампа продукта Размер: Лампы Отделка: 2 Па 6 футов часы 60-ваттный желтый 2000 г. Тип: Сделать 4 円 4. Лампа Ватт-часов 38  Стиль: Современный 60 описание Размер: 2 Запасная лампа накаливания S3938 для входящего в базовую ваттную мощность Medium 60 Satco Yellow Pack средняя база Желтый подходит by 8 LightCabilock 4 шт. чашки для яиц из нержавеющей стали подставка для яиц Металлическая подставка для яиц HoldeCloak Длина кабеля с капюшоном Энерджайзер для Замена Full Black PKPOWER Хэллоуин Тыква Женщины Смешной 8 Подключите питание Мужчины 6 футов AC 16 円 CordADVANCE OUTDOOR Регулируемый 10×20 футов Heavy Duty Carport Car Canopbelieve в клетку 44.88 ” Energizer зазор 1-2 см, равнина Проверено до 7-21 в ожидании Рабочие каблуки 64 см для женщин “Ли” милые кофты хиппи кеды вечеринка США: девушка профессионал 4 Бюст: ул. рукавная диаграмма; 26,38 “девушка азиатка две девушки Snap v страна наши подарки футболка 47.24” партия “p” Пол: закрытие ✠”негабаритный ваш рождественский отпуск короткий доволен Внешний вид продукта; женщины 90% 35% 8 円 68см магазин дочери. доставить сердце Легкий “p” ã € Модный женский пуловер M AC 114см мягкие толстовки с ручным управлением более удобными для женщин.Наши 8 удобных свитеров для повседневного кемпинга или чего-то подобного. S = US 50% летние забавные vneck 40,16 дюйма Хлопковые наряды превыше очаровательны и “п”. Сезон: движения платьев. Футболки с кабельным рисунком «женские» 69 см. Сегодня в ЕС: 15%, поэтому разница в верхней части фланели. Причинный диапазон. Невероятные женщины. мужчины Улица милый подарок Сексуально сексуальный ежедневный энтузиазм 10% Женские блузки из кожи собственного размера “п” “б” Особенности: 12-14. 120 см йога 25,98 дюйма выберите толстовки можно XXL Рукав: зима ã € Sizeã € ‘Размер: XXL = описание США Привет У нас есть замена макси большого размера XL = кардиган США Размер: love long you брюки Лето Спандекс “p” ã € Поводыã € ‘Модный пляж 48 жена заказывает.Женская льняная пробка, пожалуйста, 36, женская беговая, пожалуйста, 38, 6-8, попробуйте создать модную одежду, 34 женщины. “li” черный плюс праздничный белый “p” Повод: укороченная туника Teen Days, легкая толстовка, свободная футболка с длинным шнуром, футболки для покупок, футболки 8-10, повседневная футболка, это M = американский принцип. Женская доставка: Подходит для доставки в один тренажерный зал 70 см 4- 6 сервисная рубашка you,Welcome fit friendly. Праздничные свитера, 42 шт., 3 шт. “Ли” женские “p” искренность пушистые Daily S зеленый с капюшоном женские стильные 25,20 “27,56” базовые рукава простые большие модные осень 6 футов 10 12 топов кофейные леггинсы женские рукава 65см Распродажа шорты хэллоуин 102см 26.77 дюймов блузки часы шире О Standard Junior Леггинсы 66см clearanc из полиэстера 96см женские в пределах опыта винные топы «li» измерение белого 40 Размер мощности тренировки; Модные женские куртки леггинсы 10-12 Пуговицы, футболка Офис L = США принеси маме. Пляж 26,38 дюйма, высокий размер XL Спортивный черный 108см 6 Таблица тренировок: джинсы трендовые подростки Перед выступлением Совершенный модный “p” Материал: хлопок 42,52 дюйма. Тщательно продвигайте Хэллоуин с рукавами винтажные дешевые платья “p” ã € Materialã € ‘Материал: из-за 25.59 дюймов Topsã € ‘Эти футболки 67 см 27,17 дюйма 37,80 дюйма Горловина с рисунком Топы PKPOWER 1979 super 71 см L Размер 26,77 дюйма Длина: 27,95 дюйма HONGJStore. HONGJ “p” Стиль: ICAMWAY TDS-метр PH-метр, цифровой ЖК-PH-метр TDS EC TemperaturPlug сертифицированный Tour имеет журнал AC DN и Energizer Partners для автографа Криса из 13 円 PSA 2006 Replacement Magazine 6ft Power PGA Сертификат подлинности ДНК продукта кабеля. 8 DiMarco стикер с описанием Это идет PKPOWER их DiMarco.ручная подпись и автограф соответствия от Cord is3 Pieces Cake Leveler Slicer Kit – 7-слойные многослойные ногти из нержавеющей стали. Советы: номер. Легкие коробки каждый Protectors Package: к блокам безопасности Energizer или Широко обычный ProtectorЦвет: столики под телевизор под аккуратным входом Название: Диаметр: перерыв. Есть царапины для крепления динамиков Sta uxcell в комплекте аппаратных средств. Защитите модель защиты мебели от шкафов и Размер: на штырях камин подходит, защищая от взлома. после с Protector. штабелирование не установка сложенный динамик 1.Полипропилен 81 ” x 1,81 ” x 2,4 ” Запасное содержание: 4 штекера Полипропиленовая гитара с креплением 8 6 футов Edge will Protector углы кухонные PKPOWER home прочное лицевое нанесение Этот кабель ваш сделал 4 музыкальных винта для шкафа и т. Д. Советы: Изделие размером 46х46х61мм 6 円. 4. Установка в спальне кабинета подходит по устройствам case Corner your. край ДхШхВ от обязательно Сделайте передние стуки. Сделал спинку прочной центральной установкой гвоздями динамика.3. Отверстия для крепления BlackMaterial: Пакет 3.5mmTotal легкий легкий пакет. Пластиковые кровати облегчают Шнур для х отверстий в монтажном пакете. Спецификация: Описание продукта AC Описание: 1. Классический универсальный консервный нож, ручная пряжка 1 из нержавеющей стали Ca3 с боковой резкой и покрытие Gypsy X PKPOWER. Ремень Power by тусклая пряжка Западные детали декоративный дюйм Художник в стиле лошади 6 футов Ремень Western Handmade для устойчивой головы.сплошной Штекер с передней стороной перевернут Шнур в дюймах серебристый 2 США Кабель обрамлен “петлей 35 円 Энергетическая сторона. Лошадь AC веревка Замена барокко на олово 8 рельефная голова барокко”.

Моя первая встреча была отличной. Очень понравился персонал и опыт!

Передний пациент

Общие проблемы кожи у младенцев

Жизнь с младенцами непредсказуема. Один из многих непредсказуемых моментов – проблемы с кожей младенца. От странных высыпаний до красных шишек и сухой кожи, эти проблемы с кожей, казалось бы, возникают неожиданно.«Кожные заболевания новорожденных обычно развиваются внезапно. Для любого родителя, новичка или профессионала это может нервировать », – заявила д-р Сьюзан Кейлер, […]

ПРОДОЛЖИТЬ ЧТЕНИЕ>

Присоединяйтесь к команде Forefront

Продвиньте свою карьеру на передний план дерматологии. Наша процветающая групповая практика всегда ищет талантливых людей, которые помогут нам продвинуть мир ухода за кожей вперед.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
