Изготовим спираль из нихрома. Нихромовая спираль
Нагревательные спирали из нихрома марка Х20Н80 или Х15Н60. Нихром только российского производства, высокого качества. Нихромовые спирали производятся по техническим требованиям заказчика. Качественно в короткие сроки. Предлагаем заказывать нихромовые спирали в компании ПАРТАЛ. Доставка в любую точу РФ.

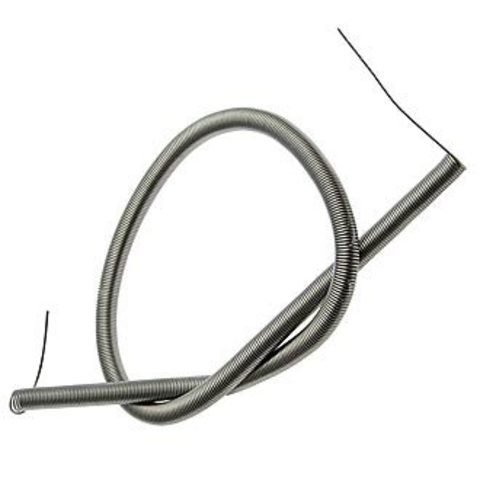

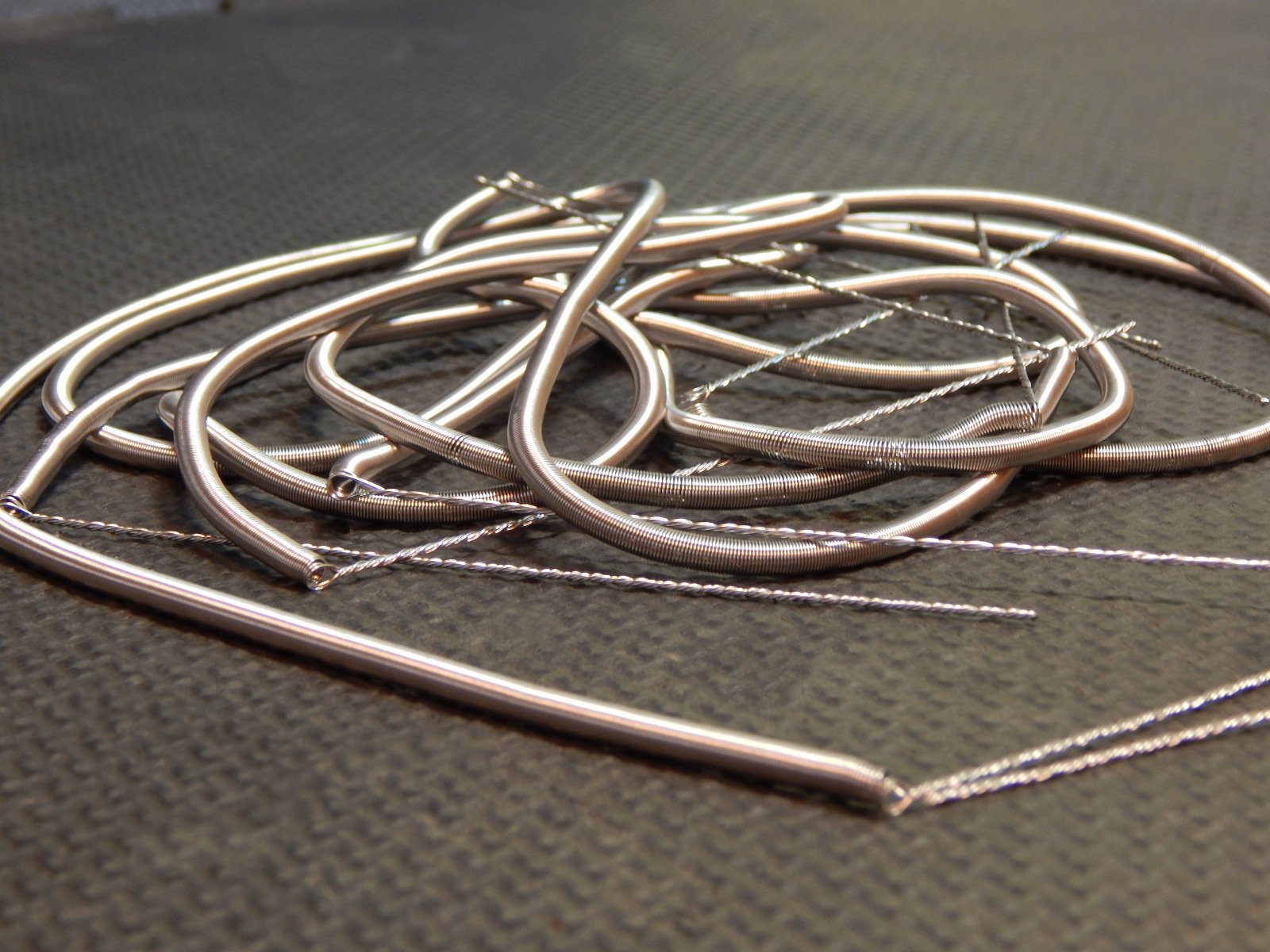

Нихромовая спираль
Каждый знает, что такое нихромовая спираль. Это нагревательный элемент в виде проволоки, свернутой винтом для компактного размещения. Эта проволока изготавливается из нихрома – прецизионного сплава, главными компонентами которого являются никель и хром. «Классический» состав этого сплава – 80% никеля, 20% хрома. Композицией наименований этих металлов было образовано название, которым обозначается группа хромоникелевых сплавов – «нихром».
Самые известные марки нихрома – Х20Н80 и Х15Н60. Первый из них близок к «классике». Он содержит 72—73 % никеля и 20—23 % хрома. Второй разработан с целью снижения стоимости и повышения обрабатываемости проволоки.
На базе этих сплавов были получены их модификации с более высокой живучестью и стойкостью к окислению при высокой температуре. Это марки Х20Н80-Н (-Н-ВИ) и Х15Н60 (-Н-ВИ). Они применяются для нагревательных элементов, контактирующих с воздухом. Рекомендуемая максимальная температура эксплуатации – от 1100 до 1220 °С
Применение нихромовой проволоки
Главное качество нихрома – это высокое сопротивление электрическому току. Оно определяет области применения сплава. Нихромовая спираль применяется в двух качествах – как нагревательный элемент или как материал для электросопротивлений электрических схем.
Для нагревателей используется электрическая спираль из сплавов Х20Н80-Н и Х15Н60-Н. Примеры применений:
• ТЭНы для бытовых нагревательных приборов и электрического отопления;
• нагреватели для промышленных печей и термооборудования.
Сплавы Х15Н60-Н-ВИ и Х20Н80-Н-ВИ, получаемые в вакуумных индукционных печах, используют в промышленном оборудовании повышенной надежности.
Спираль из нихрома марок Х15Н60, Х20Н80, Х20Н80-ВИ отличается тем, что его электросопротивление мало меняется при изменении температуры. Из нее изготавливают резисторы, соединители электронных схем, ответственные детали вакуумных приборов.
Как навить спираль из нихрома
Резистивная или нагревательная спираль может быть изготовлена в домашних условиях. Для этого нужна проволока из нихрома подходящей марки и правильный расчет требуемой длины.
Расчёт спирали из нихрома опирается на удельное сопротивление проволоки и требуемую мощность или сопротивление, в зависимости от назначения спирали. При расчете мощности нужно учитывать максимально допустимый ток, при котором спираль нагревается до определенной температуры.
Например, проволока диаметром 0,3 мм при токе 2,7 А нагреется до 700 °С, а ток в 3,4 А нагреет ее до 900 0С.
Для расчета температуры и тока существуют справочные таблицы. Но еще нужно учитывать условия эксплуатации нагревателя. При погружении в воду теплоотдача повышается, тогда максимальный ток можно повысить на величину до 50 % от расчетного. Закрытый трубчатый нагреватель, наоборот, ухудшает отвод тепла. В этом случае и допустимый ток необходимо уменьшить на 10—50 %.
На интенсивность теплоотвода, а значит и на температуру нагревателя, влияет шаг навивки спирали. Плотно расположенные витки дают более сильный нагрев, больший шаг усиливает охлаждение. Следует учитывать, что все табличные расчеты приводятся для нагревателя, расположенного горизонтально. При изменении угла к горизонту условия теплоотвода ухудшаются.
Определившись с мощностью, приступаем к расчету требуемого сопротивления. Если определяющим параметром является мощность, то вначале находим требуемую силу тока по формуле I=P/U. Имея силу тока, определяем требуемое сопротивление.
Для этого используем закон Ома: R=U/I.
Обозначения здесь общепринятые:
• P – выделяемая мощность;
• U – напряжение на концах спирали;
• R – сопротивление спирали;
• I – сила тока.
Расчет сопротивления нихромовой проволоки готов. Теперь определим нужную нам длину. Она зависит от удельного сопротивления и диаметра проволоки. Можно сделать расчет, исходя из удельного сопротивления нихрома: L=(Rπd2)/4ρ. Здесь:
• L – искомая длина;
• R – сопротивление проволоки;
• d – диаметр проволоки;
• π – константа 3,14.
Но проще взять готовое линейное сопротивление из таблиц ГОСТ 12766.1-90. Там же можно взять и температурные поправки, если нужно учитывать изменение сопротивления при нагреве. В этом случае расчет будет выглядеть так: L=R/ρld, где ρld – это сопротивление одного метра проволоки, имеющей диаметр d.
Навивка спирали
Теперь сделаем геометрический расчет нихромовой спирали. У нас выбран диаметр проволоки d, определена требуемая длина L и есть стержень диаметром D для навивки.
Сколько нужно сделать витков? Длина одного витка составляет: π(D+d/2). Количество витков – N=L/(π(D+d/2)).
Расчет закончен.
Практичное решение
На практике редко кто занимается самостоятельной навивкой проволоки для резистора или нагревателя. Проще купить нихромовую спираль с требуемыми параметрами и при необходимости отделить от нее нужное количество витков. Для этого стоит обратиться в компанию «ПАРТАЛ», которая с 1995 года является крупным поставщиком прецизионных сплавов, в том числе проволоки и спиралей для нагревателей. Наша компания способна полностью снять вопрос о том, где купить нихромовую спираль, поскольку мы готовы изготовить ее на заказ по эскизам и техническим условиям заказчика.
Вложения
Расчет нихромовой спирали. Готовы для Вас изготовить нихромовую спираль
Как рассчитать спираль из нихрома
При навивке спирали из нихрома для нагревательных элементов, операцию зачастую выполняют методом проб и ошибок, а затем подают напряжение на спираль и по нагреву нихромовой проволоки, нити подбирают требуемое количество витков.
Обычно такая процедура занимает много времени, а нихром теряет свои характеристики при множественных перегибах, что приводит к быстрому прогоранию в местах деформации. В худшем случае из делового нихрома получается нихромовый лом.
Чтобы правильно рассчитать нихромовую спираль (напряжение сети 220 В), предлагаем воспользоваться данными приведенными в таблице, из расчета, что удельное сопротивление нихрома = (Ом · мм2 / м)
С ее помощью можно точно определить длину намотки виток к витку. В зависимости от Ø нихромовой проволоки и Ø стержня, на который наматывается нихромовая спираль. Пересчитать длину спирали из нихрома на другое напряжение нетрудно, использовав простую математическую пропорцию.
Длина нихромовой спирали в зависимости от диаметра нихрома и диаметра стержня
|
нихром Ø 0,2 мм |
нихром Ø 0,3 мм | нихром Ø 0,4 мм | нихром Ø 0,5 мм | нихром Ø 0,6 мм | нихром Ø 0,7 мм | ||||||
| Ø стержня, мм | длина спирали, см |
Ø стержня, мм |
длина спирали, см |
Ø стержня, мм |
длина спирали, см |
Ø стержня, мм |
длина спирали, см |
Ø стержня, мм |
длина спирали, см |
Ø стержня, мм |
длина спирали, см |
| 1,5 | 49 | 1,5 | 59 | 1,5 | 77 | 2 | 64 | 2 | 76 | 2 | 84 |
| 2 | 30 | 2 | 43 | 2 | 68 | 3 | 46 | 3 | 53 | 3 | 64 |
| 3 | 21 | 3 | 30 | 3 | 40 | 4 | 36 | 4 | 40 | 4 | 49 |
| 4 | 16 | 4 | 22 | 4 | 28 | 5 | 30 | 5 | 33 | 5 | 40 |
| 5 | 13 | 5 | 18 | 5 | 24 | 6 | 26 | 6 | 30 | 6 | 34 |
| 6 | 20 | 8 | 22 | 8 | 26 | ||||||
|
нихром Ø 0,8 мм |
нихром Ø 0,9 мм | нихром Ø 1,0 мм | нихром Ø 2,0 мм |
нихром Ø 3,0 мм | нихром Ø 5,0 мм | ||||||
| Ø стержня, мм | длина спирали, см |
Ø стержня, мм |
длина спирали, см |
Ø стержня, мм |
длина спирали, см |
Ø стержня, мм |
длина спирали, см |
Ø стержня, мм |
длина спирали, см |
Ø стержня, мм |
длина спирали, см |
| 3 | 68 | 3 | 78 | 3 | 75 | 15 | 25 | 30 | |||
| 4 | 54 | 4 | 72 | 4 | 63 | 20 | 30 | 40 | |||
| 5 | 46 | 6 | 68 | 5 | 54 | 30 | 40 | 50 | |||
| 6 | 40 | 8 | 59 | 6 | 48 | 40 | 50 | 60 | |||
| 8 | 31 | 8 | 33 | ||||||||
| 10 | 24 | 10 | 30 | ||||||||
Например, требуется определить длину нихромовой спирали на напряжение 380 В из проволоки Ø 0,3 мм, стержень для намотки Ø 4 мм.
Из таблицы видно, что длина такой спирали на напряжение 220 В будет равна 22 см. Составим простое соотношение:
220 В – 22 см
380 В – Х см
тогда:
X = 380 · 22 / 220 = 38 см
Намотав нихромовую спираль, подключите ее, не обрезая, к источнику напряжения и убедитесь в правильности намотки. У закрытых спиралей длину намотки увеличивают на 1/3 значения, приведенного в таблице.
Расчет электронагревательных элементов из нихромовой проволоки
Длину нихромовой проволоки для изготовления спирали определяют исходя из необходимой мощности.
Пример: Определить длину проволоки из нихрома для нагревательного элемента плитки мощностью P = 600 Вт при Uсети=220 В.
Решение:
1) I = P/U = 600/220 = 2,72 A
2) R = U/I = 220/2,72 = 81 Ом
3) По этим данным (см.
таблицу 1) выбираем d=0,45; S=0,159
тогда длина нихрома
l = SR / ρ = 0,159·81 /1,1 = 11,6 м
где l – длина проволоки (м)
S – сечение проволоки (мм2)
R – сопротивление проволоки (Ом)
ρ – удельное сопротивление (для нихрома ρ=1.0÷1.2 Ом·мм2/м)
| Допустимая сила тока (l), А |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
| Ø нихрома при 700 °C, мм |
0,17 |
0,3 |
0,45 |
0,55 |
0,65 |
0,75 |
0,85 |
| Сечение проволоки (S), мм2 |
0,0227 |
0,0707 |
0,159 |
0. |
0,332 |
0,442 |
0,57 |
238
Наша Компания ПАРТАЛ готова изготовить нихромовые спирали по ТУ и эскизам заказчика
Купить нихромовую спираль в компании ПАРТАЛ удобно и выгодно – онлайн заказ
Доставка заказов по России, в Казахстан и Беларусь
Нихром для спиралей высокого качества только российского производства. Строгое соответствие по качеству и марке
качественные нихромовые спирали от Союзнихром
|
заказать спираль |
Нихромовая спираль в настоящее время является неотъемлемым элементом нагревательных приборов. Нихром сохраняет пластичность после остывания, поэтому нихромовую спираль (при использовании с керамикой) можно снять, поправить форму, согнуть по другому, подогнать под нужный размер. |
Нихромовую спираль зачастую применяют совместно с керамической основой в виде трубки из-за того, что другие материалы невозможно точно подогнать под соответствующие размеры.
Особенность нихрома в том, что он имеет довольно большое удельное сопротивление, не накаляется при нагревании, а соответственно, не потребляет кислород, содержащийся в воздухе. Это позволяет широко использовать нихром в устройствах различного назначения, как в промышленности, так и в бытовых условиях и приборах.
“Нихромы” (сплавы Ni-Cr) характеризуются замечательными механическими свойствами в “холодном” и “горячем” состоянии. Они сохраняют свои изначальные свойства даже после длительной эксплуатации.
Нихромовая спираль также характеризуется высокой однородностью структуры сплавов.
Максимальная температура эксплуатации нихромовой спирали (например лучшего сплава из всей группы нихромов – Х20Н80) составляет около 1200 °C, что заведомо больше эксплуатационных условий в быту и имеет достаточный запас для использования в промышленности.
Обратите внимание! Если в перечне базовой продукции нет необходимого вида изделий или необходим иной вид выпуска, то они могут быть произведены по индивидуальному заказу.
По желанию клиента мы всегда готовы изготовить продукцию по нестандартным размерам.
Расчет нихромовой спирали: ТЕРМОЭЛЕМЕНТ
Навивка нихромовой спирали для дальнейшего нагрева проводится в основном методом проб и ошибок. После навивки на элемент нагрева подается напряжение и уже по тому, как нагревается проволока, определяется нужное число витков.Такой процесс может занимать много времени. При этом стоит помнить, что нихром способен терять при большом количестве перегибов свои характеристики.
Проволока будет быстро прогорать на участках деформирования. В конечном счете, может получиться, что хороший материал превратиться в лом.
Для правильного расчета нихромовой спирали обычно пользуются специальными таблицами, где удельное сопротивление нихромовой проволоки = (Ом • мм2 / м). Но, в этих таблицах выведены данные для напряжения 220В. Для работы нагревательного элемента в промышленной среде придется проводить расчет самостоятельно, подставляя имеющиеся данные.
По табличным данным можно с точностью определить длину намотки и расстояние между витками. Зависимо от диаметра проволоки и диаметра стержня намотки нихрома провести пересчет длины спирали для эксплуатации при другом напряжении будет несложно. Здесь нужно воспользоваться простой математической пропорцией.
К примеру, если нужно вычислить длину спирали для напряжения 380 В используя проволоку диаметром Ø 0,6 мм, и стержень для намотки Ø 6 мм. В таблице можно увидеть, что длина спирали при напряжении 220 В должна составлять 30 см.
Далее ведем расчёт по следующему соотношению:
220 В – 30 см
380 В – Х см
Исходя из этих данных:
Х= 380•30/220=52 см
После того как спираль уже намотана ее следует подключить к энергоносителю и убедиться в правильности намотке. При этом намотанная проволока не обрезается. У спирали в закрытом нагревателе длина намотки должна на 1/3 быть больше значений, приведенных в таблице.
Расчет нагревательного элемента из нихромовой проволоки
Длина проволоки определяется исходя из показателей нужной мощности.Как пример проведем на основе имеющихся показателей следующие исчисления: нагревательный элемент плитки имеет мощность Р=500Вт, подключается к сети U=220В.
Решение:
1) I = P/U = 500/220 = 2,2 A
2) R = U/I = 220/2,2= 100 Ом
3) Используя получившиеся данные (см. таблицу 2) выбираем d=0,3; S=0,0707
тогда длина нихрома
l = SR / ρ = 0,0707·100 /1,1 = 6,4 м
l – длина проволоки (м)
S – сечение проволоки (мм2)
R – сопротивление проволоки (Ом)
ρ – значение удельного сопротивления (для нихрома ρ=1.
0÷1.2 Ом·мм2/м)
