Трансформатор. Виды трансформаторов.

Назначение трансформатора и его виды. Обозначение на схеме

Трансформатор – один из самых распространённых электротехнических устройств, как в бытовой технике, так и в силовой электронике.

Назначение трансформатора заключается в преобразовании электрического тока одной величины в другую, большую, или меньшую.

В отношении трансформаторов стоит помнить одно простое правило: постоянный ток они не преобразуют! Основное их назначение - это преобразование переменного, импульсного и пульсирующего тока. Если подвести к трансформатору постоянный ток, то получится лишь раскалённый кусок провода…

На принципиальных схемах трансформатор изображают в виде двух или более катушек, между которыми проводят линию. Вот так.

Катушка под номером символизирует первичную обмотку. К ней подводится напряжение, которое необходимо преобразовать: понизить или повысить - смотря что требуется. Со вторичных обмоток ( и ) уже снимается пониженное или повышенное напряжение. Как видите, вторичных обмоток может быть несколько.

Вертикальная линия между первичной и вторичной обмоткой символизирует магнитный сердечник или по-другому, магнитопровод.

Максимальный коэффициент полезного действия (КПД) трансформатора чрезвычайно высок и в некоторых случаях может быть более 90%. Благодаря малым потерям при преобразовании энергии трансформатор и получил такое широкое применение в электронике.

Основные функции трансформатора, которые более востребованы в бытовой электронике две, это:

  • Понижение переменного напряжения электрической сети 110/127/220В до уровня в несколько десятков или единиц вольт (5 – 48 и более вольт). Связано это с тем, что большинство электронных приборов состоит из полупроводниковых компонентов – транзисторов, микросхем, процессоров, которые прекрасно работают при достаточно низком напряжении питания. Поэтому необходимо понижать напряжение до низких значений. Диапазон напряжения питания такой электроники как магнитолы, музыкальные центры, DVD – плееры, как правило, лежит в пределах 5 – 30 вольт. По этой причине понижающие трансформаторы заняли достойное место в бытовой электронике.

  • Гальваническая развязка электрической сети 220В от питающих цепей электроприборов. Понизить напряжение во многих случаях можно и без использования трансформаторов. Но к этому прибегают достаточно редко. Что самое главное при пользовании электроприбором? Конечно, безопасность!

    Гальваническая развязка от электросети снижает риск поражения электрическим током за счёт того, что первичная и вторичная обмотки изолированы друг от друга. При электрическом пробое фазовое напряжение сети не попадёт на вторичную обмотку, а, следовательно, и на весь электроприбор.

    Стоит отметить, что, например, автотрансформатор гальванически связан с сетью, так как его первичная и вторичная обмотки соединены между собой конструктивно. Этот момент необходимо учитывать при настройке, отладке и ремонте электронного оборудования, дабы обезопасить себя от поражения электрическим током.

Конструктивно трансформатор состоит из двух и более обмоток – первичной, та, что подключается к сети, и вторичной, которая подключается к нагрузке (электроприбору). Обмотки представляют собой катушки медного или алюминиевого провода в лаковой изоляции. Обе катушки плотно наматываются на изоляционный каркас, который закрепляют на магнитопровод – сердечник. Магнитопровод изготавливают из магнитного материала. Для низкочастотных трансформаторов материалом магнитопровода служит пермаллой, трансформаторная сталь. Для более высокочастотных – феррит.

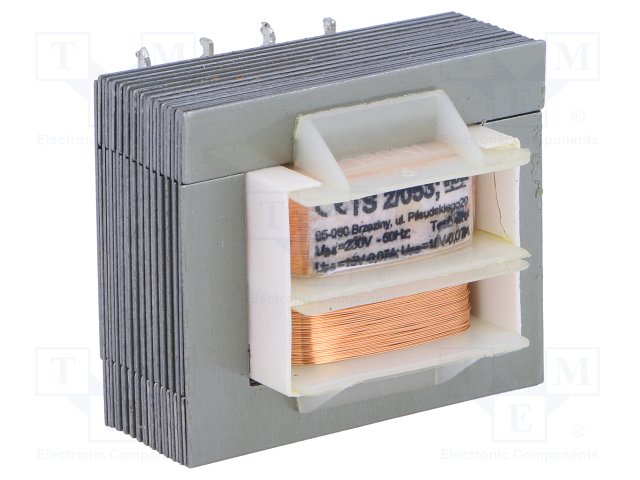

Магнитопровод низкочастотных трансформаторов состоит из набора Ш, П или Г-образных пластин. Наверняка вы уже видели такие у пунктов приёма цветного металлолома . Магнитопровод из феррита, как правило, цельнотелый, монолитный. Вот так выглядит ферритовый магнитопровод от трансформатора гальванической развязки (ТГР) сварочного инвертора.

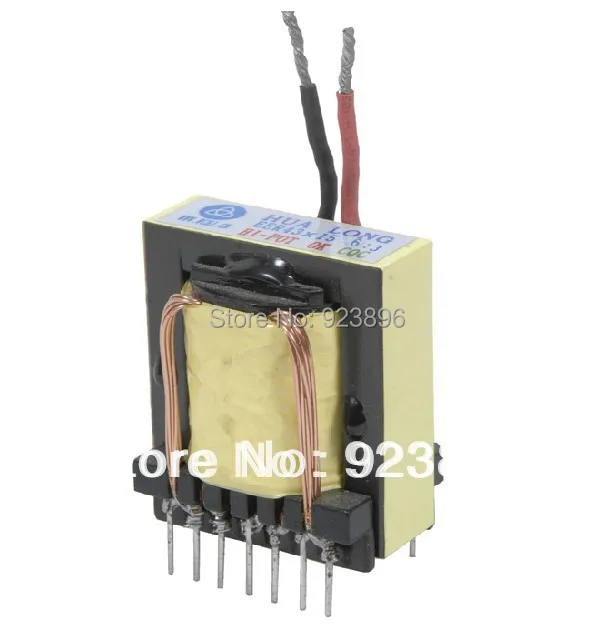

У высокочастотных маломощных трансформаторов роль сердечника может выполнять воздушная среда. Дело в том, что с ростом частоты преобразования габариты магнитопровода резко уменьшаются.

Если сравнить трансформатор лампового телевизора с тем, который установлен в современном полупроводниковом, то разница будет ощутима. Трансформатор лампового телевизора весит пару – тройку килограммов, в то время как высокочастотный трансформатор современного телевизора несколько десятков, либо сотен граммов. Выигрыш в габаритах и весе очевиден.

Уменьшение веса и габаритов трансформаторов достигается за счёт применения высокочастотных импульсных преобразователей, где трансформатор работает на частоте в 20 – 40 кГц, а не 50-60 герц, как в случае с обычным низкочастотным трансформатором. Увеличение рабочей частоты позволяет уменьшить размеры магнитопровода (сердечника), а также существенно снизить затраты на обмоточный провод, так как количество витков в обмотках высокочастотных трансформаторов невелико.

По конструктивному исполнению трансформаторы делят на несколько видов: стержневые, броневые и тороидальные (они же кольцевые). Стержневой вариант выглядит вот так.

Броневой же имеет боковые стержни без обмоток. Такая конструкция защищает от повреждений медные обмотки, но и затрудняет их охлаждение в процессе работы. Броневые трансформаторы наиболее распространены в электронике.

Наилучшими параметрами обладают тороидальные, или по-другому, кольцевые трансформаторы.

Их конструкция способствует хорошему охлаждению, а магнитный поток наиболее эффективно распределён вокруг обмоток, что уменьшает магнитный поток рассеяния и увеличивает КПД. Из-за магнитного потока рассеяния возникают потери, что снижает эффективность трансформатора. Наибольший поток рассеяния у броневых трансформаторов.

Мощность трансформатора зависит от размеров сердечника и рабочей частоты преобразования. Во многих случаях мощность низкочастотного трансформатора (работающего на частоте 50-60 Гц) можно определить не прибегая к сложным расчётам. Об этом я уже рассказывал.

Иногда на практике требуется определить выводы первичной и вторичной обмоток. Вот несколько советов, которые помогут разобраться, как это сделать.

Первичная обмотка понижающего

трансформатора всегда будет намотана более тонким проводом, чем вторичная. Связано это с тем, что при понижении напряжения возможно увеличение тока во вторичной обмотке, следовательно, нужен провод большего сечения.

В случае повышающего трансформатора вторичная обмотка наматывается более тонким проводом, чем первичная, так как максимальный ток вторичной обмотки будет меньше тока первичной.

В этой взаимосвязи и заключается преобразование: увеличиваем напряжение – уменьшается ток, уменьшаем напряжение – увеличивается ток.

Развитие силовой электроники привело к появлению, так называемых, электронных трансформаторов. Сам по себе электронный трансформатор не является электротехнической деталью - это законченное электронное устройство, которое выполняет функцию преобразования переменного напряжения.

Главная &raquo Радиоэлектроника для начинающих &raquo Текущая страница

Также Вам будет интересно узнать:



Трансформатор низкочастотный - Энциклопедия по машиностроению XXL

Так как по частотному признаку различают трансформаторы низкочастотные и высокочастотные, то соответственно еще выделяются среди них трансформаторы узкополосные и широкополосные.  [c.384]

Для измерения распределения капель жидкости с низкой проводимостью и при больших скоростях потока (до 180 м/с) А. С. Федоровым [147, 148] предложена схема с высокочастотной коррекцией (рис. 2.18). Постоянное напряжение or источника подается во входную часть измерительной схемы. При замыкании электродов движущейся каплей в первичной обмотке трансформатора возникает ток. Импульс со вторичной обмотки поступает на вход импульсного усилителя. Усилитель имеет подъем частотной характеристики в диапазоне от 0,1 до 20 МГц. Выходное напряжение усилителя приобретает вид импульсов длительностью 1,5 МКС. Резистор R в этой схеме служит для регулировки полосы пропускания контура, образованного первичной обмоткой трансформатора и паразитной емкостью. Частотная характеристика трансформатора практически равномерна в диапазоне от 0,1 до 30 МГц. Схема обеспечивает эффективное подавление помех, спектр которых является более низкочастотным. В то же время из-за подъема частотной характеристики на высоких частотах, в области которых находится спектр полезного сигнала, амплитуда полезных импульсов увеличивается. При этом уменьшается число потерянных импульсов от капель малого размера, связанное с влиянием паразитной емкости. Скорость счета импульсов определяется с помощью счетчика.  

[c.48]


Для стыковой сварки деталей средних и больших сечений создаются однофазные и трехфазные низкочастотные установки для соединений разных металлов — сталей и алюминиевых сплавов без специальной защиты и в среде защитных газов. Для точечной сварки деталей средних и больших толщин создаются унифицированные серии универсальных машин стационарные однофазные мощностью, достигающей до 1200 кет, трехфазные низкочастотные мощностью до 1000 кет, переносные клещи со встроенными в них трансформаторами и с компактной электронной аппаратурой для управления сварочными процессами, устанавливаемой непосредственно на трансформаторах. Для роликовой сварки создаются универсальные машины однофазные, трехфазные низкочастотные, специальные для сварки цветных сплавов элементов толщиной 5-1-5 мм и более для рельефной сварки — универсальные однофазные и низкочастотные трехфазные до 1000 кет и т. д.  
[c.122]

Для исследования, измерения и осциллографирования низкочастотных вибраций гидро- и турбоагрегатов, синхронных компенсаторов, двигателей, трансформаторов и других машин,  [c.127]

Сетевой выпрямительный блок VI преобразует переменное напряжение сети в постоянное, которое сглаживается с помощью низкочастотного фильтра L1 - С1. Затем выпрямленное напряжение преобразуется в однофазное переменное щ высокой частоты с помощью инвертора на транзисторах VT1 и VT2. Далее напряжение понижается трансформатором Тр до 1/2, выпрямляется блоком вентилей V2, проходит через высокочастотный фильтр L2 - С2 и подается на дугу в виде сглаженного напряжения и .  

[c.261]

VI—V2 — выпрямительные блоки Z1 —С1 — низкочастотный фильтр F71, VT2 — транзисторы Т— трансформатор L2— 2 — высокочастотный фильтр  [c.131]

Преимущество схемы зарядки с индуктивным токоограничивающим элементом (ИТЭ) в цепи первичного напряжения сети состоит в том, что эта индуктивность может быть совмещена с индуктивностью рассеивания силового повышающего трансформатора. Поэтому схемы с ИТЭ часто используются в низкочастотных источниках питания [47, 48]. Схемы зарядки с ИТЭ приведены на рис. 3.6,0 и б.  [c.42]

Низкочастотные зарядные устройства могут быть построены на базе управляемых выпрямителей [54, 55]. р зменением угла регулирования вентилей управляемого выпрямителя можно поддерживать неизменный ток зарядки емкостного накопителя. В ряде случаев удается построить малогабаритные зарядные устройства. Однако подобные схемы не получили большого распространения. Это связано с наличием достаточно сложной системы управления, которая должна обеспечить строгую синхронизацию каждого импульса зарядного тока с частотой питающего напряжения. При каждом сбое импульса синхронизации в цепи повышающего трансформатора появляется постоянная составляющая тока, которая может привести к перегреву трансформатора и выходу его из строя. Не меньшую опасность для зарядного устройства представляют токи короткого замыкания, возникающие при переходе импульсных газоразрядных ламп в непрерывный режим.  

[c.49]


В оборудовании контактной сварки находят широкое применение источники тока с частотой, существенно меньшей промышленной частоты. В целом ряде случаев это позволяет получить наиболее благоприятные энергетические и технологические характеристики оборудования. Источник питания (рис. 1.2, б) представляет собой два трехфазных мостовых тиристорных выпрямителя ВИ, соединенных на выходе встречно параллельно и питающих поочередно первичную обмотку однофазного сварочного трансформатора ТС. При включении любого выпрямителя на первичную обмотку трансформатора подается напряжение соответствующей полярности. У низкочастотных машин длительность включения тока ог-  [c.169]

Параметры точечных машин переменного тока представлены в табл. 1.2, постоянного тока, низкочастотных и конденсаторных — в табл. 1.3 рельефных переменного тока и низкочастотных — в табл. 1.4 шовных переменного и постоянного тока, низкочастотных — в табл. 1.5 подвесных — в табл. 1.6, а сварочных клещей — в табл. 1.7. Каждая машина контактной сварки включает несущий корпус, элементы вторичного (сварочного) контура, сварочный трансформатор, систему управления, привод сжатия, систему охлаждения токоведущих элементов вторичного контура, вспомогательное оборудование.[c.170]

Низкочастотные шовные машины отличаются наличием крупногабаритного сварочного трансформатора, который расположен внутри корпуса. Низкочастотная шовная машина типа МШН-8501 (рис. 1.16) предназначена для полуавтоматической поперечной сварки освинцованных топливных баков по отбортовкам из сталей обычных марок, баков из алюминиевых сплавов, низкоуглеродистых сталей без покрытия. На корпусе 6 машины установлены пневмоприводы 2 с верхним электродным устройством /, пневмогидравлический преобразователь 5, соединенный с гидроприводом 4 прижатия шарошек 3 привода вращения роликов, а также устройства для зачистки и профилирования роликов. Шарошки 3 связаны с электроприводом вращения роликов карданными валами 7. Скользящий токоподвод конструктивно выполнен аналогично показанному на рис. 1.14. Для выверки положения нижнего ролика по высоте по мере его изнашивания служит устройство, позволяющее нижнему кронштейну перемещаться по вертикали при вращении маховика.  [c. 180]

Рассмотрим наиболее распространенную операцию набивки трансформаторов пластинчатым железом. При массовом производстве трансформаторов и электромагнитов автоматизация процесса набивки позволяет резко повысить производительность труда и исключить порезы рук сборщика острыми кромками железа. К тому же ручная набивка низкочастотных малогабаритных трансформаторов при крупносерийном и массовом производстве практически невозможна.  [c.136]

Этим требованиям удовлетворяют стандартные марки электротехнической стали. Качество трансформаторов связи, которые относятся к основным элементам низкочастотных и высокочастотных усилителей, фильтров, цепей согласования и др., в большой мере зависит от материаля сердечника.  [c.294]

Трансформаторы, применяемые в радиоэлектронной аппаратуре, подразделяются на три основные группы силовые, низкочастотные, импульсные.  [c.382]

Низкочастотные трансформаторы широко используют в современной радиоаппаратуре. В усилителях низкой частоты трансформаторы применяют в качестве элемента связи между источником и входом усилителя, между каскадами усилителя и между усилителем и нагрузкой. Поэтому первые называют входными, вторые — междуламповыми (меж-каскадными) и третьи — выходными.  [c.382]

По своей конструкции силовые и низкочастотные трансформаторы на различное назначение одинаковы состоят из магнитного сердечника, каркаса, первичной и вторичной обмоток.  [c.382]

Фарфор широко применяется для изготовления разнообразных изоляторов для осветительных и силовых сетей, для изоляции нагревательной и электросварочной аппаратуры. Слабо-точная низкочастотная техника (телефония, телеграфия), наряду с другими электроизолирующими материалами, нуждается и Б изоляторном фарфоре, главным образом для изоляторов воздушных линий связи. Изоляторный фарфор используют в широком масштабе в технике высоких напряжений для изготовления изоляторов линий передач энергии, для электрических трансформаторов и другой высоковольтной аппаратуры.[c.235]

ЭКРАНИРОВАНИЕ НИЗКОЧАСТОТНЫХ КАТУШЕК И ТРАНСФОРМАТОРОВ  [c.63]

Для высокочастотных катушек и дросселей характерны изменение индуктивности и механические нарушения. У силовых и низкочастотных трансформаторов и дросселей уменьшается долговечность, падает мощность.  [c.71]

Помещение аппаратной должно быть выбрано с учетом ее оборудования н необходимости обеспечить высокое качество громкоговорящего контроля записи. В аппаратной размещают микшерный пульт, два (минимум) студийных магнитофона, один или два (при стереофонии) громкоговорящих агрегата со своими усилителями, силовой щиток, щиток для коммутации низкочастотных (главным образом, микрофонных) цепей, небольшой столик и стул для оператора, управляющего. магнитофонами, поворотное кресло для звукорежиссера около микшерного пульта и дополнительное место для трех-четырех человек, которые обычно принимают участие в прослушивании записи. Аппаратная должна располагаться вдали от источников сильных магнитных полей (мощных трансформаторов и электродвигателей), быть оборудована бесшумной вентиляцией и электроосветительной арматурой (лампы дневного света нежелательны, так как часто они создают значительные акустические и электрические помехи) и иметь средства противопожарной защиты.[c.282]

Рассмотрим кратко принцип действия низкочастотного электромагнитного кондуктометра с жидкостным контуром связи (фиг. 148,а). Виток вьшолнен из изоляционного материала и заполнен измеряемой жидкостью. Он создает короткозамкнутую обмотку возбуждающего трансформатора Tpi. Ток, проходящий 4 р ерез виток, измеряется с помощью трансформатора Грг, т. е.  [c.351]

Глава XI. НИЗКОЧАСТОТНЫЕ ТРАНСФОРМАТОРЫ И ДРОССЕЛИ  [c.200]

КЛАССИФИКАЦИЯ И ОСНОВНЫЕ ПАРАМЕТРЫ НИЗКОЧАСТОТНЫХ ТРАНСФОРМАТОРОВ И ДРОССЕЛЕЙ  [c.200]

Низкочастотные трансформаторы и дроссели представляют собой катушки с индуктивностью, чаще всего в единицы — сотни генри, в конструкции которых предусмотрены замкнутые магнитные цепи (маг-нитопроводы). В зависимости от назначения трансформаторы подразделяются на силовые, входные, выходные, промежуточные и импульсные. По применению в конструкциях РЭА они делятся на трансформаторы обычного типа и микромодульные.[c.200]

МО при работе без подмагничивания (силовые и некоторые низкочастотные трансформаторы).  [c.202]

Для плавки па большинстве заводов теперь применяют низкочастотные индукционные электропечи. В них около стен в ванну цинка вертикально опущены изолированные от металла огнеупорным материалом печные трансформаторы. Каждый имеет охлаждаемый воздухом железный сердечник с обмоткой низкого напряжения, которая индуцирует переменный ток в окружающем ее полукольце жидкого металла.  [c.222]

Для выходных трансформаторов низкочастотных каналов (если усилитель двухканальный) лучше всего применять ленточные, О-образные магнитопроводы, что позволяет все обмотки выполнять полностью симметричными (например, две половинки первичной обмотки двухтактного пушпулльного оконечного каскада размещать на двух "половинках" магнитопровода). Это обеспечивает максимальную идентичность их индуктивностей при строго одинаковом числе витков. Толщина листов железа должна быть не более 0,35 мм. Использование железа толщиной 0,5 мм для выходных трансформаторов недопустимо.  [c.11]

Сварочный осциллятор представляет собой искровой генератор затухающих колебаний. Он содержит (рис. 75, а) низкочастотный поит.т пающий трансформатор ПТ, вторичное напряжение которого достигает 2—3 кВ, разрядник Р, колебательный контур, состав-леппый из емкости 6 , индуктивности Lk, обмотки связи и блокировочного ] опдепсатора С(. Обмотки и L образуют высокочастотный трансформатор ВТ. Вторичное напряжение ПТ ъ начале полупериода заряжает конденсатор Си и при достижении определенной величины вызывает пробой разрядника Р. В результате колебательный коптур Ь Ск оказывается закороченным и в нем возникают затухающие колебания с резонансной частотой  [c.138]

Низкочастотные точечные машины с трёхфазным питанием обеспечивают сварочный ток пониженной (против нормальной) частоты и равномерную нагрузку всех фаз трёхфазной сети. Ток пониженной частоты получается по схеме трёхфазный ток сети выпрямляется и пропускается через первичную обмотку сварочного трансформатора поочерёдно с требуемой частотой в одном и в другом направлениях. Для выпрямления и инвертирования тока обычно используются игнитронные установки. Пониженная частота тока, снижая индуктивное сопротивление, повышает os tf сварочной цепи.  [c.261]

Наиболее интенсивно в последнее время продвигаются разработки аморфных материалов для сердечников низкочастотных (50—. 60 Гц) трансформаторов. Как видно из табл. 10.4, основной характерной особенностью аморфных магнитных сплавов является, то, что потери энергии на перемагничивание в сердечнике, связанные с вихревыми токами, крайне малы вследствие высокого значения удельного электросопротивления и малой толщины ленты. Данное обстоятельство можно эффективно использовать. Так, потери в сердечниках из аморфного сплава Fe8iBi3Si4 2 составляют 0,06 Вт/кг, т. е. примерно в двадцать раз ниже, чем потери в текстурованных листах трансформаторной стали.[c.301]

Использование современных пьезокерамических материалов позволяет добиться коэффициента трансформации по напряжению более 1000, что обеспечивает получение выходных напряжений до 10 кВ. Помимо режима трансформатора напряжений эти устройства, успешно применяются и как трансформаторы тока. Авторами работы [48] принята следующая классификация пьезотрансформаторов по рабочей частоте 1) низкочастотные — на резонансную частоту /рпромышленные частоты 1000, 400 и 50 Гц. В них используются низкочастотные пьезоэлементы, работаюш,ие на колебаниях изгиба, биморфные или многослойные, свободные или механически нагруженные для уменьшения рабочей частоты 2) среднечастотные — на диапазон /р=10—500 кГц, с однослойными или многослойными пьезоэлементами, работающими на продольных акустических колебаниях основной или высших мод 3) высокочастотные — на /р>500 кГц. В них используются тонкие пьезопластины на высших модах продольных акустических колебаний по ширине или многослойные конструкции, работающие на колебаниях вдоль толщины пьезоэлемента.[c.142]

Рельефные машины низкочастотной контактной сварки предназначены для сварки током низкой частоты деталей ответственного назначения из коррозионно-стойких, низкоуглеродистых, жаропрочных сталей и сплавов. Типичная рельефная машина МРН-24001 имеет следующую конструкцию (рис. 1.13). На верхнем кронштейне 9 корпуса 10 установлен пневмопривод 8, на ползуне которого закреплена верхняя контактная плита 5, соединенная с выводными колодками силового сварочного трансформатора жесткими 4 и гибкими /шинами. Нижняя контактная плита 3, установленная на столе 2, соединена с выводными колодками сварочного трансформатора жесткими шинами /, допускающими при отпущенных болтах подъем или опускание стола 2 с целью изменения величины раствора. В рельефных машинах нового поколения вывер-  [c.177]

Тр— трансформатор JJpi и Прз — предохранители 7 Б — переключатель ДУГ —датчик угла ДУС — датчик усилия Л1У — магнитный усилитель Др, и ДР4 —дроссели низкочастотные жЛ — миллиамперметр Я — якори  [c. 101]

Низкочастотные трансформаторы Тр1 и Грг использованы от приемника Спидола , но можно и от других приемников, например Атмосфера , Альпинист , Космонавт , Селга и Гауя , -радиолы Эфир . Сердечники трансфсрматоров набраны из пластин Ш8Х8. чм. Моточные данные обеих трансформаторов приведены в табл. 4.  [c.21]

Низкочастотные трансформаторы Tp и Тр2 использованы от приемников Селга или Гауя . В трансформаторах применены одинаковые пермаллоевые сердечники Ш4,8Хб,5 мм. Намоточные данные приведены в табл. 6. Возможно также применение парных  [c.37]

Эти две величины связаны между собой, ио формула, выражающая эту связь, очень сложна, когда кривые распределения имеют неправильный вид, как в случае трансформатора. В первом приближении трансформатор можно считать сферическим источником (по крайней мере для низкочастотных составляющих) и, следовательно, звуковое давление изменяется обратно пропорционально расстоянию от рассматриваемой точки до центра трансформатора. Другими словами, удвоение расстояния приводит к уменьшению акустического уровня на 6 дБ. Если трансформатор имеет большие размеры, то его можно отнести к цилиндрическим источникам и вблизи него ослабление будет равно 3 дБ для каждого удвоения расстояния. Таким образом, закон изменения ослабления с расстоянием объединяет две кривые одну для неносредственной близости с ослаблением 3 дБ и другую для более отдаленных точек с ослаблением 5 дБ ири удвоении расстояния (рис. 5-19) [Л. 54, 161]. Обычно уровень шума на расстоянии, примерно равном сумме трех линейных размеров трансформатора — дли-  [c.243]

Дроссели используют в фильтрах питания, низкочастотных фильтрах и избирательных цепях, а также в стабилизаторах (дроссели насыщения) и регуляторах (управляемые дроссели). Как по конструкции, так и по ряду электрических параметров дроссели имеют много общего с трансформаторами. Они представляют собой однообмоточную катушку низкой частоты, а трансс рматоры — многообмоточную. Поэтому в дальнейшем основное внимание будет уделено рассмотрению трансформаторов, как более общему случаю.  [c.200]

Для визуального наблюдеиия кривой тока при наладке сварочных магаии удобно пользоваться электронным низкочастотным осциллографом с трубкой длительного послесвечения типа ЭНО-1. В качестве датчиков сварочного тока в этом случае могут быть использованы датчик Холла (см. фпг. 7) или трансформатор тока (тороид) с интегрирующим контуром, которые подключаются иа вход, осциллографа ЭНО-1.  [c.441]

При измерении длительвости сварочного импульса на низкочастотных машинах типа М1 ПС-600 и МТ1)П напряжение переменного тока 220 е подается на клеммы электросекувдч м(рв ерез нормально-открытый контакт реле Р. подключенного параллельно первпчной обмотке трансформатора сварочной машины (фиг 18). Подключение обмотки реле Р производится через добавочное сопротивление Р, величина которого определяется с учетом напряжения  [c. 449]


Как рассчитать и намотать трансформатор своими руками? FAQ


Как рассчитать и намотать силовой низкочастотный трансформатор для блока питания УНЧ? FAQ Часть 1

Эта тема возникла в связи с написанием статьи о самодельном усилителе низкой частоты. Хотел продолжить повествование, рассказав о блоке питания и добавив ссылку на какую-нибудь популярную статью о перемотке трансформаторов, но не нашёл простого понятного описания. Что ж поделаешь, всё нужно делать самому. https://oldoctober.com/

В этом опусе я расскажу, на примере своей конструкции, как рассчитать и намотать силовой трансформатор для УНЧ. Все расчёты сделаны по упрощённой методике, так как в подавляющем большинстве случаев, радиолюбители используют уже готовые трансформаторы. Статья рассчитана на начинающих радиолюбителей.


Самые интересные ролики на Youtube

Те же, кто хочет углубиться в расчёты, может скачать очень хорошую книжку с примерами полного расчёта трансформатора, ссылка на которую есть в конце статьи. Также в конце статьи есть ссылка на несколько программ для расчёта трансформаторов.


Близкие темы.

Блок питания для усилителя низкой частоты из доступных деталей. УНЧ, часть 3.

Как подружить Блокнот с Калькулятором Windows, чтобы облегчить расчёты?

Оглавление статьи.

  1. Как определить необходимую мощность силового трансформатора для питания УНЧ?
  2. Какую схему питания УНЧ выбрать?
  3. Расчёт выходного напряжения (переменного тока) трансформатора работающего на холостом ходу или без существенной нагрузки.
  4. Расчёт напряжения (постоянного тока) на выходе блока питания работающего при максимальной нагрузке.
  5. Типы магнитопроводов силовых трансформаторов.
  6. Как определить габаритную мощность трансформатора?
  7. Где взять исходный трансформатор?
  8. Как подключить неизвестный трансформатор к сети?
  9. Как сфазировать обмотки трансформатора?
  10. Как определить количество витков вторичной обмотки?
  11. Как рассчитать диаметр провода для любой обмотки?
  12. Как измерить диаметр провода?
  13. Как рассчитать количество витков первичной обмотки?
  14. Как разобрать и собрать трансформатор?
  15. Как намотать трансформатор?
  16. Как закрепить выводы обмоток трансформатора?
  17. Как изменить напряжение на вторичной обмотке не разбирая трансформатор?
  18. Программы для расчёта силовых трансформаторов.
  19. Дополнительные материалы к статье.

Страницы 1 2 3 4


Как определить необходимую мощность силового трансформатора для питания УНЧ?

Для колонок описанных здесь, я решил собрать простой усилитель мощностью 8-10 Ватт в канале, на самых дешёвых микросхемах, которые только удалось найти на местном радиорынке. Ими оказались – TDA2030 ценой всего по 0,38$.

Предполагаемая мощность в нагрузке должна составить 8-10 Ватт в канале:

10 * 2 = 20W

КПД микросхемы TDA2030 по даташиту (datasheet) – 65%.

20 / 0,65 = 31W

Я подобрал трансформатор с витым броневым магнитопроводом, так что, КПД можно принять равным – 90%.https://oldoctober.com/

31 / 0,9 = 34W


Приблизительно оценить КПД трансформатора можно по таблице.
Мощность трансформатора (Вт) КПД трансформатора (%)
Броневой штампованный Броневой витой Стержневой витой Кольцевой
5-10 60 65 65 70
10-50 80 90 90 90
50-150 85 93 93 95
150-300 90 95 95 96
300-1000 95 96 96 96

Значит, понадобится сетевой трансформатор мощностью около 30-40 Ватт. Такой трансформатор должен весить около килограмма или чуть больше, что, на мой взгляд, прибавит моему мини усилителю устойчивости и он не будет «бегать» за шнурами.

Если мощность трансформатора больше требуемой, то это всегда хорошо. У более мощных трансформаторов выше КПД. Например, трансформатор мощностью 3-5 Ватт может иметь КПД всего 50%, в то время как у трансформаторов мощностью 50–100 Ватт КПД обычно около 90%.

Итак, с мощностью трансформатора вроде всё более или менее ясно.

Теперь нужно определиться с выходным напряжением трансформатора.

Вернуться наверх к меню


Какую схему питания УНЧ выбрать?

Для питания микросхемы, я решил использовать двухполярное питание.

При двухполярном питании не требуется бороться с фоном и щелчками при включении. Кроме того, отпадает необходимость в разделительных конденсаторах на выходе усилителя.

Ну, и самое главное, микросхемы, рассчитанные на однополярное питание и имеющие соизмеримый уровень искажений, в несколько раз дороже.

Это схема блока питания. В нём применён двухполярный двухполупериодный выпрямитель, которому требуются трансформатор с двумя совершенно одинаковыми обмотками «III» и «IV» соединёнными последовательно. Далее все основные расчёты будут вестись только для одной из этих обмоток.

Обмотка «II» предназначена для питания электронных регуляторов громкости, тембра и стереобазы, собранных на микросхеме TDA1524. Думаю описать темброблок в одной из будущих статей.

Ток, протекающий через обмотку «II» будет крайне мал, так как микросхема TDA1524 при напряжении питания 8,5 Вольта потребляет ток всего 35мА. Так что потребление здесь ожидается менее одного Ватта и на общей картине сильно не отразится.

Вернуться наверх к меню


Расчёт выходного напряжения (переменного тока) трансформатора работающего на холостом ходу или без существенной нагрузки.

Этот расчёт необходимо сделать, чтобы обезопасить микросхему от пробоя.

Максимальное допустимое напряжение питания TDA2030 – ±18 Вольт постоянного тока.

Для переменного тока, это будет:

18 / 1,41 ≈ 12,8 V

Падение напряжения на диоде* выпрямителя при незначительной нагрузке – 0,6 V.

12,8 + 0,6 = 13,4 V

*Схема применённого выпрямителя построена так, что протекающий в любом направлении ток создаёт падение напряжения только на одном из диодов. При использовании одной вторичной обмотки и мостового выпрямителя, таких диодов будет два.

При повышении напряжения сети, напряжение на выходе выпрямителя увеличится. По нормативам, напряжение сети должно быть в пределах – -10… +5% от 220-ти Вольт.

Уменьшаем напряжение на вторичной обмотке трансформатора для компенсации повышения напряжения сети на 5%.

13,4 * 0.95 ≈ 12,7 V

Мы получили значение максимального допустимого напряжения переменного тока на вторичной обмотке трансформатора при питании микросхемы TDA2030 от двухполярного источника без стабилизации напряжения.

Проще говоря, это чтобы напряжение не вылезло за пределы ±18V и не спалило микруху.


Те же значения для этой линейки микросхем.
Тип микросхемы На выходе трансформатора (~В) Напряжение питания max (±В)
TDA2030 12,7 18
TDA2040 14 20
TDA2050 17,4 25

Вернуться наверх к меню


Расчёт напряжения (постоянного тока) на выходе блока питания работающего при максимальной нагрузке.

Этот расчёт необходимо сделать, чтобы оценить максимальную мощность на нагрузке и ограничить её путём снижения напряжения, если она выйдет за допустимые пределы для данного типа микросхемы или нагрузки.

Под нагрузкой напряжение переменного тока на вторичной обмотке понижающего трансформатора может уменьшиться.

12,7 * 0.9 ≈ 11,4V

Падение напряжения на диоде* выпрямителя резко возрастёт под нагрузкой и может достигнуть, в зависимости от типа диода, – 0.8… 1,5V.

11,4 – 1,5 = 9,9V

*Схема применённого выпрямителя построена так, что протекающий в любом направлении ток создаёт падение напряжения только на одном из диодов. При использовании одной вторичной обмотки и мостового выпрямителя, таких диодов будет два.

После выпрямителя получаем на конденсаторе фильтра напряжение постоянного тока:

9,9 * 1,41 ≈ 14V

Но, под нагрузкой, конденсатор не будет успевать заряжаться до максимально возможного напряжения. Поэтому, и в этом случае, исходное напряжение увеличивают на 10%.

14 * 0.9 = 12,6V


В реальности, действующее напряжение может быть и выше, а 12,6 Вольта, это тот уровень, на котором предположительно возникнет ограничение аудио сигнала. На картинке изображён эпюр напряжения на нагрузке, снятый при воспроизведении частоты синусоидального сигнала. Сигнал ограничен напряжением питания УНЧ.

При ограничении сигнала возникают сильные искажения, которые фактически и ограничивают выходную мощность УНЧ.


По даташиту, при напряжении питания ±12,6 Вольта и нагрузке 4 Ω, микросхема TDA2030 развивает синусоидальную мощность 9 Ватт. Этой мощности вполне хватит для моих скромных колонок и она не выйдет за пределы допуска для TDA2030.

Выходная мощность микросхем этой серии на нагрузке 4 Ω при использовании нестабилизированного блока питания с максимальным допустимым напряжением.
Тип микросхемы Мощность на нагрузке (Вт) Напряжение питания на выходе БП под нагр. (±В)
TDA2030 9 12,6
TDA2040 22 14
TDA2050 35 18

Получив необходимые исходные данные, можно приступать к перемотке трансформатора.

Вернуться наверх к меню


Страницы 1 2 3 4


Низкочастотные трансформаторы и дроссели Классификация и основные параметры низкочастотных трансформаторов и дросселей

Низкочастотные трансформаторы и дроссели представляют собой катушки с индуктивностью, чаще всего( в единицы — сотни генри, в конструкциях которых предусмотрены замкнутые магнитные цепи (магнитопроводы).

По назначению трансформаторы подразделяют на силовые, согла­сующие и импульсные, а по типу применяемого магнитопровода (кон­структивно и технологически) — на броневые, стержневые, тороидаль­ные и шпулечные.

Дроссели используют в фильтрах питания, реже в низкочастотных фильтрах и избирательных цепях, а также в стабилизаторах (дроссе­ли насыщения) и регуляторах (управляемые дроссели). Как по конст­рукции, так и по ряду электрических параметров дроссели имеют много общего с трансформаторами. Они представляют собой однообмоточную низкочастотную катушку, а трансформаторы — многообмоточ­ную. Поэтому в книге основное внимание уделено рассмотрению транс­форматоров.

К основным параметрам трансформатора относятся: индуктивность первичной обмотки L1 определяющая коэффициент передачи в области низших частот; индуктивность рассеивания LS определяющая коэф­фициент передачи в области высших частот; собственная емкость об­моток трансформатора С0, оказывающая влияние на частотные иска­жения в области высших частот, в особенности на фронты импульса на­пряжения; активное сопротивление обмоток г; кпд; коэффициент транс­формации N, определяющий уровни напряжений (коэффициент пере­дачи): ^

N = ω21

где ω1, ω2— числа витков первичной и вторичной обмоток.

Для высококачественной работы трансформатора желательно иметь малые L1,LS , С0, и r ограниченную допуском «не менее». Коэффициент трансформации может быть равным, больше или меньше единицы, а для многообмоточного трансформатора значений этих коэффициентов мо­жет быть несколько.

Силовые трансформаторы

Силовые трансформаторы применяют в блоках питания сложных радиоустройств или устройств на электровакуумных приборах; они' осуществляют передачу низкочастотного переменного напряжения для последующего его выпрямления в напряжение постоянного тока. По­требляемые токи, как правило, составляют единицы — десятки ампер, а напряжения — десятки — сотни вольт, поэтому силовой трансформа­тор должен обладать значительной мощностью. Это приводит к тому, что габариты силового трансформатора по сравнению с другими вида­ми трансформаторов больше.

Магнитопровод силового трансформатора (рис. 1) представляет собой броневой сердечник, собранный из штампованных Ш-образных пластин или сердечник, выполненный навивкой лент из магнитных материалов с последующей их резкой и сборкой и склеенных магнитными пастами.

Рис. 1 Силовой трансформатор:

1 и 6 —верхняя и нижняя экранные крышки, 2 — каркас с обмотками. З — магни­топровод из штампованных Ш-образных пластин, 4 — гайка, 5 — стяжной, болт, 7 — изоляционная планка с контактами, 8 — шайба, 9 — изоляционная гильза

В броневых штампованных и ленточных сердечниках (рис. 2, а, б) в качестве материалов магнитопроводов применяют электротехнические стали, например марок 1511 (горячекатаная изотропная) и 3414

Рис. 2. Броневые сердечники трансформаторов:

а — штампованный. 6 — ленточный

(холоднокатаная анизотропная), а также пермаллой 50НХС. Толщина лент навивки 0,1—0,3 мм, а штампованных пластин 0,5 мм. Для умень­шения потерь на вихревые токи уменьшают толщину пластин или леп­ты. Изолируют их друг от друга слоем оксидной пленки (окислитель­ный отжиг пластин), лаковым покрытием либо склеивающей суспен­зией. Чтобы сопротивление магнитной цепи, необходимое при работы без подмагничивания, было минимальным, пластины собирают «вперекрышку», устраняя немагнитный зазор в магнитоггроводе.

Обмотки трансформаторов выполняют многослойными, например из "проводов марок ПЭБ, ПЭВТЛ, ПЭТ на каркасах из картона или пресс-порошка Каркас с Обмотками укрепляют па центральном стержне. сердечника, а сам магнитопровод помещают в корпус-экран. При этом более полно используется магнитная связь магнитопровода с обмоткой и улучшается механическая защита обмоток. Крепят силовые трансформаторы на металлическом шасси или печатной плате болтами, шпильками или разворачиванием «лапок» трансформатора в прорезях основания.

виды, назначение и главные особенности – Electrointer

Трансформатор преобразовывает электроэнергию переменного тока с помощью электромагнитной индукции, не применяя частоту тока. Используются трансформаторы во многих видах электротехники. Далее в статье будут рассмотрены виды трансформаторов и их отличительные особенности.

Трансформатор силового типа

Такое устройство предназначено для применения в электросети (50-60 Гц) или в специальных установках. Силовые трансформаторы необходимы для передачи электрической энергии на ЛЭП и с ЛЭП, характеризующихся напряжением свыше 1000 кВт. Электрическая сеть в городе имеет напряжение 10 кВт. Если использовать специальный низкочастотный трансформатор, то его можно понизить до 0,4 кВ, 380/220 В – именно такие показатели необходимы для среднестатистического потребителя. Обмоток в силовом трансформаторе может быть 2 или больше.

Сетевые трансформаторы

До 2000-х годов такие трансформаторы встречались во всех электрических приборах. Сетевой трансформатор предназначен для понижения напряжение сети 220 В до 12, 24 или 48 В. Сетевые трансформаторы, которые производятся сегодня, имеют более компактные размеры при тех же характеристиках. Сварочный трансформатор тоже можно назвать сетевым (речь идет об устройствах мощностью до 6 кВт).

Автотрансформаторы

Имеют меньшей вес в сравнении с обычными устройствами, так как на обмотку уходит меньше провода и сердечник также меньше. Это в свою очередь отражается на стоимости – она ниже, чем у обычных трансформаторов. Применяются в оборудовании устройств систем автоматического управления или в электрической сети высоковольтного типа. На данный момент автотрансформаторы трехфазного типа довольно востребованы. Используются они зачастую при малом коэффициенте трансформации.

ЛАРТ

Это лабораторный автотрансформатор, с помощью которого можно осуществлять плавную регулировку напряжения. Благодаря таким устройствам, можно получать напряжение от 0 до 250 В, а если использовать трехфазные автотрансформаторы, то до 450 В. Лабораторные автотрансформаторы нашли широкое применение в лабораториях (отсюда и название) для наладки оборудования.

Трансформаторы тока

Одним из представителей этой группы устройств является измерительный трансформатор. В роли первичной обмотки чаще всего выступает обычная шина.

Импульсные трансформаторы

Такие устройства можно встретить в современных блоках питания и в других устройствах и оборудовании. Импульсные устройства имеют много преимуществ по сравнению с тяжелыми низкочастотными трансформаторами. Существуют импульсные трансформаторы с разными коэффициентами.


1: 1500 CT021 Монтаж печатной платы A / C низкочастотный трансформатор тока - Знание

Базовая информация

·          № модели: CT021-1500 (10A-6.66mA)

·          Тип: Трансформатор тока

·          Состояние операции: закрытый

·          Форма обмотки: малый фиксированный тип

·          При установке: Монтаж на печатной плате

·          Торговая марка: FULSTSTAR

·          Спецификация: ISO9001: 2000, ROHS, CE, SGS, TS16949

·          Код ТН ВЭД: 85045000

· Точность: 0,1%, 0,2%, 0,5%

·          Применение: электронный, измерительный прибор, освещение

·          Фаза: одиночная

·          Использование: Измерение тока для прибора или оборудования

·          Изолирующая среда: эпоксидная смола

·          NW: 7,0 г

·          Упаковка: коробки и коробки

·          Происхождение: XI'AN, SHAANXI CHINA



описание продукта

CT021-1500 (10A-6,66 мА)   Трансформатор тока



Особенности и применение:
Малый размер, высокая точность, хорошая согласованность, конкурентоспособная цена, быстрая доставка, измерение тока и мощности

Структурный параметр :

См. Подробности для более высокоточного трансформатора тока



Мы также можем сделать



1) Трансформатор тока с разделительным сердечником





2) Трансформатор тока SMD

Преимущества:

(1) быстрая доставка; Некоторые части находятся в запасе;

(2) Low MOQ;

(3) Быстрый ответ;

(4) Стабильное качество;

(5) New Original & PB Бесплатно

(6) Конкурентоспособная цена

КОНТАКТНАЯ ИНФОРМАЦИЯ :

QQ: 1478124633

Skype: sophie84_2005116

Wechat: 55911767

WhatsApp: 15829062422

TEL: 86-29-86676405 /

15829062422/18192289495


ИБП СКАТ-1200 БТР: фото, характеристики, сертификаты

1 Напряжение питающей сети ~220 В, частотой 50±1 Гц с пределами изменения, В 180…250
Выходное напряжение постоянного тока (как при наличии, так и при отсутствии напряжения сети), В 9,5…14,0
Ток нагрузки номинальный, A 1,5
Ток заряда АКБ стабилизированный, А 0,45…0,65
Максимальный ток нагрузки в режиме «ОСНОВНОЙ» при заряженной АКБ, кратковременно, А 2
Ток, потребляемый изделием от АКБ в режиме «РЕЗЕРВ» без нагрузки, А, не более 50
Величина напряжения на АКБ, при котором происходит автоматическое отключение нагрузки для предотвращения глубокого разряда АКБ в режиме «РЕЗЕРВ», В 10,5…11,0
Величина напряжения пульсаций с удвоенной частотой сети (от пика до пика) при номинальном токе нагрузки, мВ, не более 50
Мощность, потребляемая изделием от сети без нагрузки и АКБ, ВА, не более 2
10  Тип АКБ: герметичные свинцово-кислотные необслуживаемые, номинальным напряжением 12 В
11  Рекомендуемая ёмкость АКБ, Ач 7
12  Количество АКБ, шт. 1
13  Сечение провода, зажимаемого в клеммах колодок СЕТЬ и ВЫХОД, мм2 2,5
14  Габаритные размеры ШхГхВ, мм, не более без упаковки 210х170х105
в упаковке 225х180х110
15  Масса, НЕТТО (БРУТТО), кг, не более 1,3 (1,4)
16  Диапазон рабочих температур, °С -10…+40
17  Относительная влажность воздуха при 25 °С, %, не более 90
18  Степень защиты оболочкой по ГОСТ 14254-96 IP20

Сравнение размеров низкочастотных и высокочастотных трансформаторов .

...

Контекст 1

... коммерческая энергосистема состоит из трех основных структурных компонентов, а именно генерации, передачи и распределения. Каждый из этих компонентов характеризуется определенным уровнем напряжения в зависимости от его функции в энергосистеме. Таким образом, энергосистеме необходимо преобразовывать электрическую мощность с одного уровня напряжения на другой. Для этого используются трансформаторы, что делает их важным структурным элементом энергосистемы.Исследования в области трансформаторной техники направлены, главным образом, на разработку новых магнитных, проводящих и изоляционных материалов для снижения потерь и соответствия требуемым номинальным характеристикам трансформатора [1]. В последние несколько десятилетий дерегулирование производства электроэнергии рассматривается как жизнеспособный вариант для удовлетворения растущего спроса на электроэнергию. Политика дерегулирования привела к увеличению проникновения распределенных энергоресурсов (РЭР) в систему распределения, что в настоящее время вызывает проблемы с качеством электроэнергии [2], [3]. Гармоники, вносимые в энергосистему из-за рассеяния энергии, создают проблемы для проектирования трансформаторов [4]. Интеграция МЭД также вызывает проблемы повышенного или пониженного напряжения [5]. Хотя использование переключателей ответвлений позволяет трансформатору управлять напряжением на клеммах, существуют ограничения как на предел регулирования напряжения, так и на частоту срабатывания переключателей ответвлений. За последние несколько десятилетий, благодаря технологическому прогрессу в физике твердого тела, силовая электроника стала многообещающим решением проблем сложных энергетических систем.Мощные и управляемые твердотельные переключатели послужили толчком к разработке различных силовых электронных преобразователей, которые находят применение как в системах передачи, так и в системах распределения. Обзор технологии HVDC, которая находит применение в передаче электроэнергии на большие расстояния или в подводных сетях, представлен в [6]. Использование преобразователей FACTS [7] для поддержания качества электроэнергии в распределительных сетях становится все более популярным. На аналогичном фоне в течение последнего десятилетия рассматривается возможность разработки твердотельного трансформатора (SST) для приложений большой мощности.В 2011 году в технологическом обзоре Массачусетского технологического института SST была признана одной из десяти ведущих новых технологий, и в настоящее время исследования в этой области проводятся Центром систем доставки и управления будущей возобновляемой электрической энергией (FREEDM) в Университете штата Северная Каролина, Роли. Многочисленные попытки разработки лабораторного прототипа SST описаны в [10], [11], [12], [13]. Силовые электронные преобразователи в SST также позволяют ему выполнять дополнительные функции, такие как регулирование напряжения и тока, которые не могут быть достигнуты с помощью обычного трансформатора.Таким образом, с определенной топологией преобразователей, используемых в SST, можно предложить улучшенное качество электроэнергии за счет уменьшения гармоник или компенсации реактивной мощности [25]. Также можно отметить, что наличие промежуточного звена постоянного тока делает SST пригодным для использования в микросетях постоянного тока [27]. В этой статье рассматривается разработка ТПМ высокого напряжения и большой мощности и ее применение в будущей энергосистеме. Остальная часть статьи состоит из четырех разделов. Раздел - II представляет обсуждение текущих разработок прототипа SST.В разделе III рассматриваются предлагаемые топологии SST с замечаниями об их функциональности. Краткое описание различных приложений SST к будущим энергосистемам представлено в Разделе - IV. II. ТЕХНОЛОГИЯ S OLID STATE T RANSFORMER Мотивация разработки SST заключается в предоставлении надежного, легкого и управляемого решения для передачи энергии между двумя разными уровнями переменного напряжения. Значительное снижение веса достигается за счет замены обычного трансформатора силовыми электронными преобразователями с изоляцией от высокочастотного трансформатора.На рис. 1 представлено сравнение размеров обычного трехфазного низкочастотного трансформатора и однофазного высокочастотного трансформатора. В настоящее время ведутся исследования по разработке подходящей топологии для преобразователей SST и оптимизации конструкции высокочастотного трансформатора. Самая ранняя попытка концептуализации силового электронного трансформатора может быть сделана в начале семидесятых У. Мак-Мюреем [8]. Он предложил модель четырехквадрантного однофазного преобразователя мощности на основе тиристоров, которая имеет значительное сходство с двойным активным мостовым преобразователем постоянного тока в постоянный.Модель SST с топологией полного мостового преобразователя AC-AC была предложена в [9], где принята четырехступенчатая стратегия переключения для обеспечения плавного перехода индуктивной нагрузки во время переключения. Центр FREEDM разработал лабораторный прототип твердотельного трансформатора с напряжением от 3,8 кВ до 400 В с номинальной мощностью до 7 кВА и частотой 3 кГц, который используется для тестирования множества предлагаемых конструкций SST [10], [11]. Эти предложенные конструкции также анализируют влияние материалов сердечника и изоляции высокочастотного трансформатора.В 2011 году центр FREEDM успешно разработал лабораторный прототип SST от 7,2 кВ до 120/400 В и 20 кВА с модульной трехступенчатой ​​топологией [12] с использованием кремниевого IGBT-транзистора на 6,5 кВ на 25 А. При разработке прототипа особое внимание уделялось терморегулированию. Совместными усилиями нескольких организаций была разработана четырехступенчатая твердотельная электростанция (SSPS) мощностью 1 МВА и напряжением от 13,8 кВ до 270 В [13]. В этой демонстрации DMOSFET из карбида кремния 10 кВ / 120 А использовался в качестве переключающего устройства. В доступной литературе описаны два коммерчески разработанных продукта SST.Исследовательский институт электроэнергетики (EPRI) предложил модель универсального интеллектуального трансформатора (UIT) [14], коммерциализация которой должна была начаться к 2010 году. Этот продукт находит применение для снижения качества электроэнергии, распределения постоянного тока, а также для работы трехфазных нагрузок с однофазным питанием . Используется трехступенчатая топология с многоуровневым преобразователем на стороне высокого напряжения для выпрямления. UIT рассчитан на 20 кВА с однофазным входным напряжением 8 кВ и способен достигать THD в 3 процента при 100-процентной нагрузке. Компания ABB, мировой лидер в области энергосистем, разработала силовой электронный тяговый трансформатор [15] для применения в электрической тяге. Этот продукт призван обеспечить легкую и компактную альтернативу обычным тяговым трансформаторам, тем самым уменьшая вес локомотива. В нем используется среднечастотный трансформатор с последовательно включенными модулями преобразователя в соответствии с номинальным напряжением питания. Общие гармонические искажения уменьшаются за счет равномерного смещения стробирующих сигналов для каждого модуля преобразователя.В настоящее время PETT проходит испытания совместно со Швейцарской федеральной железной дорогой. III. КОНВЕРТЕРНЫЕ ОПОЛОГИИ ДЛЯ SST Был предложен ряд топологий для силовых электронных преобразователей SST, которые позволяют им предоставлять дополнительные функции, как подробно обсуждается в разделе IV. Сравнение нескольких топологий SST представлено в [16]. Существующие топологии SST можно широко разделить на три категории - одноэтапные, двухступенчатые и трехступенчатые. Модульный подход адаптирован для работы SST с твердотельными переключателями доступных номиналов.Целью этого раздела является только представление трех основных двунаправленных топологий. В одноступенчатой ​​топологии SST, показанной на рис. 2 (а), используется полномостовой преобразователь переменного тока в переменный, который преобразует низкочастотный входной переменный ток в высокочастотный, который затем понижается с помощью высокочастотного трансформатора. Выходной сигнал высокочастотного трансформатора преобразуется в промышленную частоту с помощью другого преобразователя. Основным недостатком топологии является отсутствие звена постоянного тока, которое ограничивает функциональность SST.Двухступенчатая топология SST может быть реализована с двумя типами преобразователей. Двухэтапная топология, показанная на рис. 2 (b), использует двойной активный мост AC-DC [17] с инвертором PWM. Можно отметить, что SST с двухступенчатой ​​топологией предоставляет канал LVDC, который можно использовать для интеграции DER. Эта топология приводит к более высокой эффективности со стратегией переключения при нулевом напряжении. Однако этот тип преобразователя страдает проблемой большого тока пульсаций и высокой чувствительности потока активной мощности к индуктивности рассеяния.Другая двухступенчатая топология заменяет двойной активный мост AC-DC на изолированный повышающий преобразователь AC-DC [18]. Трехступенчатая топология SST, показанная на рис. 2 (c), включает выпрямитель с ШИМ, двойной активный мост постоянного и переменного тока и инвертор с ШИМ. В [19] предлагается управляющая реализация модульной трехэтапной топологии для ТПМ. Эта топология требует переключения между двумя альтернативными схемами управления потоком мощности в любом направлении. Поскольку трехступенчатая топология включает в себя межсоединение HVDC, ограничения номинального напряжения доступных твердотельных коммутационных устройств становятся значительными, и использование многоуровневых преобразователей является обязательным, особенно для. ..

Объяснение методов инверсии

: высокая частота против низкой частоты

Загрузите эту статью в формате pdf

ТРАНСФОРМАТОРЫ С ЖЕЛЕЗНЫМ СЕРДЕРОМ И ТРАНЗИСТОРЫ С ПОЛЕВЫМИ ЭФФЕКТАМИ

Существует два различных типа силовых инверторов промышленного уровня, которые различаются размером трансформаторов и скоростью переключения транзисторов. Способность инвертора поглощать электрические скачки, присущие определенным нагрузкам, таким как двигатели, насосы и инструменты, связанные с крутящим моментом, прямо пропорциональна физическому количеству железа, присутствующего в трансформаторе.Размер и допуски транзисторов, используемых в процессе инверсии, а также скорость, с которой они работают, определяют классификацию высокой или низкой частоты.

ОБЪЯСНЕНИЕ МЕТОДОВ ИНВЕРСИИ

Преобразователи частоты (ВЧ)

Подавляющее большинство инверторов, доступных на розничном рынке, являются высокочастотными. Как правило, они менее дорогие, занимают меньше места и имеют меньшую стойкость к промышленным нагрузкам. ВЧ инверторы имеют вдвое больше компонентов и используют несколько трансформаторов меньшего размера.Их применение подходит для широкого спектра применений, таких как зарядные устройства для аккумуляторных батарей, небольшие бытовые приборы, аудио / видео и компьютеры, но они имеют пониженную емкость для длительного воздействия высоких импульсных нагрузок, таких как насосы, двигатели и некоторые инструменты с высоким крутящим моментом.

Преобразователи низкой частоты (НЧ)

Наши низкочастотные инверторы и инверторы / зарядные устройства, внесенные в списки UL, являются вершиной электрической прочности. Трансформатор с массивным стальным сердечником способен поглощать импульсные нагрузки из-за «эффекта маховика», присущего физическому количеству железа трансформатора.Инверторы LF имеют более крупные и прочные полевые транзисторы (FET), которые могут работать при более низкой температуре, отчасти из-за более низкой частоты переключения, необходимой для выработки переменного тока. Эти инверторы обладают богатым набором функций, включая опциональную возможность подключения дополнительных внешних розеток GFCI, ввод нескольких напряжений постоянного тока, обеспечение регулируемых двойных выходных напряжений (120/240 В переменного тока) и интеграцию соответствующих химических зарядных устройств и реле переключения для берегового питания.

ВЫСОКАЯ ЧАСТОТА

Плюсы

  • Меньшая занимаемая площадь
  • Дешевле

Минусы

  • Не работает с высокими импульсными нагрузками, такими как насосы и инструменты с большим крутящим моментом
НИЗКАЯ ЧАСТОТА
Плюсы
  • Хорошо работает при высоких импульсных нагрузках
  • Работает кулер

Минусы

РАЗМЕРЫ И ИНВЕРТОРЫ MAGNUM BRAND

Высокая частота

  • Инвертор серии CSW
  • Инвертор серии CMW

Низкая частота

  • Инвертор серии LP
  • Инвертор серии N
  • Инвертор / зарядное устройство серии ME
  • Инверторное зарядное устройство серии MM
  • Инвертор / зарядное устройство серии MMS
  • Инвертор / зарядное устройство серии MS
  • Инвертор / зарядное устройство серии MSH-M
  • Инвертор / зарядка серии NP
Преобразователь частоты

- обзор

Воздушная катушка, первичная обмотка этого радиочастотного (РЧ) трансформатора, состоит из примерно 30 витков 26 эмалированного медного провода SWG, намотанного на ребра спичечной ручки. Эти ребра должны быть около 2 см в длину и приклеиваются к концу вторичной катушки после того, как вторичная катушка намотана. Вторичная обмотка имеет 140 витков с отводами каждые 10 витков на 70 витков. Эта катушка покрывает большую часть длины картонной трубки. Чтобы упростить намотку катушки, вот несколько советов, как завершить катушку и оставить волосы на конце!

Поддержите катушку с проволокой на стержне дюбеля или карандаше, зажать в тисках или жестко удерживать в вертикальном положении каким-либо другим способом.Не оставляйте его блуждать по полу.

Имейте под рукой небольшой кусок наждачной бумаги, чтобы удалить эмаль с медной проволоки, начиная с конца, выходящего из катушки. Удалите только около 1 см, пока на конце провода не будет видна блестящая медь.

Эта часть самая сложная из всех. У опытных намотчиков катушек могут быть свои любимые способы сделать это, но для новичков не рискуйте и делайте это таким образом! Подготовьте вторую шпульку (или кусок плотной открытки), на которую вам нужно будет свободно намотать проволоку, пока вы будете готовить метчики. Затем, начиная со свободного конца проволоки, отмерьте 125 см и в этот момент удалите наждачной бумагой около 2 см эмали. Плотно загните провод обратно на себя в середине оголенного участка, и оловянный (покрыть припоем) оголенную медь. Это ваше первое нажатие. Затем повторите это еще шесть раз с интервалом 125 см, получив, таким образом, семь ударов; по мере продвижения наматывайте проволоку на вторую шпульку или кусок карты. После семи нажатий вы наполовину опустите катушку, поэтому, чтобы серьезно начать наматывать ее, осторожно намотайте проволоку со второй катушки или карты назад на исходную катушку с проволокой.

Глядя на рисунок 2, сделайте два небольших отверстия на расстоянии примерно 3 мм друг от друга, примерно на 2 см ниже верха трубки, куда будет входить провод C. Вставьте конец проволоки в одно отверстие, затем снова выведите его через другое; на свободном конце оставьте около 10 см проволоки. Заверните этот провод в петлю еще раз, чтобы надежно закрепить его.

Затем приступайте к намотке; держите провод плотно и так, чтобы соседние витки почти касались друг друга Проходя мимо каждого касания, убедитесь, что он выходит наружу, избегая при этом слишком сильного сгибания проволоки; провод по своей природе слабый на каждом отводе.

Когда вы дойдете до последних 10 см проволоки, остановитесь. Сделайте еще два отверстия, как и первое, рядом с точкой остановки и закрепите конец D катушки так же, как и с концом C. Вторичная обмотка готова. Сделайте перерыв после того, как вы выполнили следующий шаг!

Подготовьте шесть спичек для поддержки первичной катушки и приклейте их через каждые 60 градусов вокруг конца катушки в точке D. Удалите эмаль со свободного конца нового медного провода на катушке и используйте свой любимый быстросохнущий цемент, нанесите каплю на проволоку на одну из спичек, оставив 10 см, как и раньше.Если вы используете эмалированный медный провод 26 SWG, его диаметр составляет 0,46 мм, поэтому 30 витков должны занимать 14–15 мм из 20 мм длины спички. Это позволит вам разместить точку склейки так, чтобы катушка находилась примерно в центре спичек. Когда клей застынет, намотайте 30 витков и таким же образом закрепите этот конец катушки. Затем удалите эмаль на конце 10-сантиметрового провода.

НИЗКОЧАСТОТНЫЙ ТРАНСФОРМАТОР, 0,75 КВА, P / N 19037

Технические характеристики:

  • Трансформатор, 0.75 кВА, 1 фаза, от 10 Гц до 60 Гц, P / N 19037
  • Первичный: 125 В переменного тока, 6 А
  • Вторичный: 2,8 В переменного тока, 265 А
  • Открытый сердечник и катушка: 9 ″ x 9 ″ x 9 дюймов, первичные медные шины размером 1/8 ″ x 5/8 ″ с одним отверстием
  • Вторичные медные шины размером 1 ″ x 1/4 ″ с одним отверстием
  • Вес: около 70 фунтов.

Фотографии трансформатора представлены ниже:

Принципиальная схема показана ниже:

Чтобы обсудить ваше конкретное применение, позвоните по нашему номеру телефона (714) 624-4740 или отправьте нам электронное письмо по адресу quote @ lcmagnetics. com.

Празднование 30-летия работы

Отправьте нам электронное письмо для получения бесплатного предложения.

Тел .: (714) 624 4740

Наши инженеры ответят в течение часа.

L / C Magnetics Inc. - производитель, перепродавец и дистрибьютор трансформаторной продукции от 0,1 кВА до 50 МВА, сухого типа или маслонаполненного.

Наше подразделение CEHCO (www.cehco.com) производит выпрямители постоянного тока, трансформаторные выпрямительные сборки и индивидуальные источники питания.

(Соответствующие соответствия этой категории показаны ниже)

P / N 19037

Трудно найти три фазы на разделительный трансформатор 0,75 кВА

Снято с производства Изоляция трансформатор 0,75 кВА

Устарело Изоляция трансформатор 0,75 кВА

Speciality

изоляция трансформатор 0,75 кВА

Снят с производства изоляция трансформатор 0. 75 кВА

Custom изоляция трансформатор 0,75 кВА

Низкое напряжение изоляция трансформатор 0,75 кВА

Сильноточные изоляция трансформатор 0,75 кВА

Разделительный трансформатор 0,75 кВА

Однофазный трансформатор 0,75 кВА

Однофазный трансформатор 0,75 кВА

Разделительный трансформатор 1 PH 0.75 кВА

Трансформатор низкочастотный 0,75 кВА

Изолирующий трансформатор от 125 до 2,8 В переменного тока

Однофазный трансформатор от 125 до 2,8 В переменного тока

Трансформатор от 125 до 2,8 В переменного тока, 1 фаза

Однофазный трансформатор от 125 до 2,8 В переменного тока

Разделительный трансформатор 125 В переменного тока

Разделительный трансформатор 2,8 В переменного тока

Изолирующий трансформатор 125 В переменного тока, 6 А

2. Разделительный трансформатор 8 В переменного тока, 265 А

Наши возможности кратко описаны ниже. Отправьте нам письмо по адресу [email protected] , и мы ответим в течение часа.

Низковольтный трансформатор низкой частоты

Низковольтный трансформатор низкой частоты

высоковольтный высокочастотный трансформатор

Spec

  • Трансформатор: Все типы

Основные характеристики

Краткие сведения


Место происхождения: Тайвань

Фирменное наименование: SPEC LIN

Номер модели: высокочастотный силовой трансформатор

Использование: высокочастотный

Фаза: по запросу

Платежные реквизиты для офлайн-заказов

  • Условия оплаты: TT
  • Минимальный заказ: 1000 шт.

Видео

    Spec Lin Technology Co., ООО


Последнее обновление: 2021-01-17 Загружается ...

Ваш запрос отправлен

Шаг 1 Заполните форму Шаг 2 Заполнение

г-н Хуан, СПЕЦ ЛИН ТЕХНОЛОДЖИ КО., ЛТД.

Требуется сообщение 0 /1500

Форматы файлов: htm, html, doc, docx, pdf, txt, jpg, gif, png, odt, ods. Максимум 3 файла (всего 10 МБ).

Общий размер: 0

{{/если}} {{#ifCond ttLoginType 3}}

Подтвердите пароль

{{/ ifCond}} {{#if isLogin}} Просмотр и изменение {{/если}}

Порекомендуйте других поставщиков, если этот поставщик не отвечает.

Пожалуйста, заполните все обязательные поля.

ОК

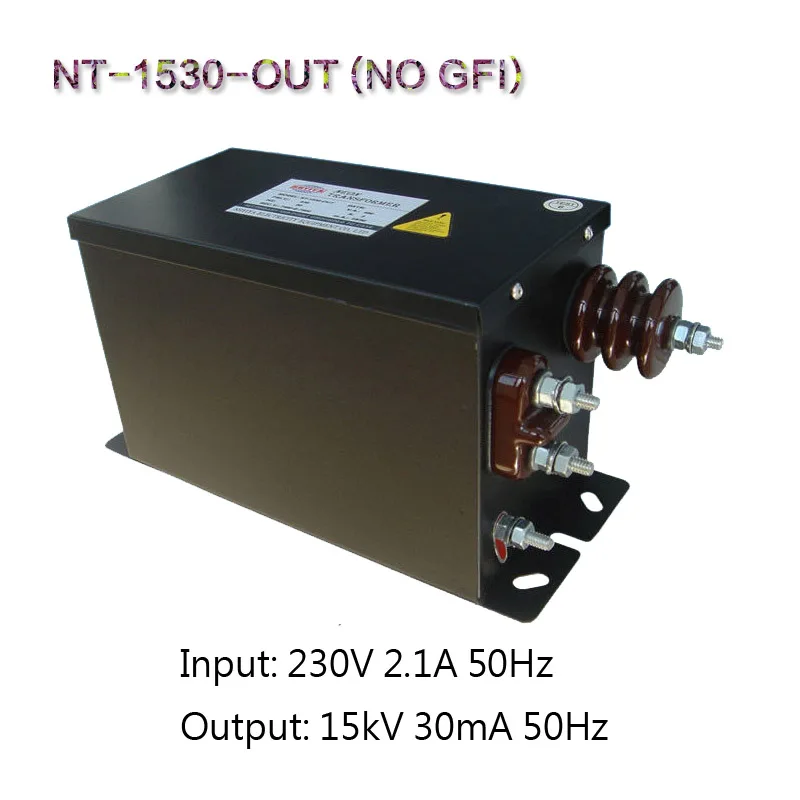

Низкочастотные трансформаторы по выгодной цене - Выгодные предложения на низкочастотные трансформаторы от мировых продавцов низкочастотных трансформаторов

Отличные новости !!! Вы попали в нужное место для низкочастотных трансформаторов.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, так как эти лучшие низкочастотные трансформаторы в кратчайшие сроки станут одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что купили низкочастотные трансформаторы на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в низкочастотных трансформаторах и думаете о выборе аналогичного товара, AliExpress - отличное место для сравнения цен и продавцов. Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово - просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны - и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, мы думаем, вы сможете приобрести трансформаторы низкой частоты по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Вакуумная сушильная установка с трансформаторным низкочастотным нагревателем CMM-6

Вакуумная сушильная печь с низкочастотным трансформатором CMM-6 предназначена для сушки твердой изоляции силовых трансформаторов.

Обычной практикой при производстве или ремонте силовых трансформаторов является удаление влаги из бумажной изоляции.Высушенная изоляция имеет диэлектрическую прочность в 20 раз больше, чем несушенная, так как влага влияет на ее диэлектрический пробой.

В зависимости от типа трансформатора существует несколько способов отвода влаги от активной части. Один из них - сушка в вакуумной печи (вакуумная печь).

Сушка силовых трансформаторов вакуумными печами имеет следующие преимущества:

  • более интенсивное испарение влаги по сравнению с сушкой теплым воздухом или естественной сушкой;
  • оптимальная общая производительность и сокращенное время обработки.

GlobeCore предлагает трансформаторную вакуумную печь с модификациями, адаптированными под конкретные нужды заказчика. В конструкции учитываются производительность, размеры и место размещения, способ загрузки, степень автоматизации и т. Д.

1 - Автоклав; 2 - Тележка; 3 - Дверь с замковым механизмом; 4 - Узел налива масла; 5 - Вакуумный насосный агрегат с конденсатором; 6 - Панель управления; 7 - Опора тележки; 8 - Чиллер

Сушка изоляции трансформатора в вакуумном шкафу CMM-6 характеризуется автоматической проверкой и регистрацией важных рабочих параметров: температуры нагрева, рабочего вакуума в камере, изменения влажности изоляции и конденсата в камере.Также возможна автоматическая запись перечисленных параметров в память контроллера, для формирования файла с отчетом и протоколом.

Товар

Блок

Значение

Тип

Вакуумная печь с принудительной подачей воздуха

Напряжение

В

415

Частота

Гц

50

Размеры пустой сушильной камеры

мм

Д5000 x Ш3000 x В5000

Тип отопления

Электрический резистивный нагреватель с дополнительным нагревом короткозамкнутого трансформатора током низкой частоты (LFH)

Максимальная мощность резистивного нагревателя

кВт

120

Максимальная мощность нагревателя ЛВХ

кВт

50

Вакуумная система

Двухступенчатый

Механический усилитель

м3 / час

2 х 2100

Пластинчато-роторный масляный насос

м3 / час

2 х 300

Дверной проем

С электрическим приводом, вертикальный, сбоку влево.

Дверной уплотнитель

Гидравлический

Тележка приводная

Электрический

Грузоподъемность тележки

кг

20000

Тип управления

Автоматизация SCADA

Макс.температура

° С

175

Номинальная температура

° С

120

Габаритные размеры места установки

Длина

мм

17000

Ширина

мм

12000

Высота

мм

7000

Общий вес

кг

35000

  • равномерная сушка всего объема сердечника трансформатора;
  • хозяйственное использование электроэнергии;
  • уменьшенная продолжительность сушки;
  • простое управление;
  • контроль и регистрация технологических параметров;
  • удаление влаги из камеры;
  • камера изготовлена ​​из антикоррозийного материала
.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
