Содержание

Самодельный электронный pH-метр

   Начиная заниматься гидропоникой, для измерения уровня pH питательного раствора я сначала купил тест-полоски, которые надо было опускать в раствор и они должны были менять свой цвет, взависимости от уровня кислотности. Но то-ли эти полоски были у меня просроченые, то-ли просто не работали - они вообще никак не реагировали ни на кислоту, ни на щелочь.

  Второе приобретение - это жидкий аквариумный pH тест. Он сам изменяет свой цвет, взависимости от кислотности. Он измеряет уровень pH от 4 до 8,5. Этого для начала вполне достаточно, чтобы держать уровень в пределах 5-6 pH.

   Т.к. первый мой эксперимент с ультразвуковой аэропоникой был не очень успешен (постоянно гнили корни растений и, соответсвенно, всё время повышался уровень pH) и приходилось каждый вечер понижать pH, то у меня сразу встал вопрос об автоматизации этого процесса. Но для этого надо было иметь электронный pH-метр, да ещё и со связью с компьютером(чтобы вдальнейшем сделать автоматизированный контроль). Такие модели в продаже есть - имеют RS-232 интерфейс (старый последовательный порт компьютера), но у них есть и недостаток - цена.

   Т.о. чтобы не покупать для экспериментов, я решил сделать его самостоятельно. Почитав о принципе работы pH электрода - я понял, что этот компонент мне точно в домашних условиях не сделать. Его придется покупать в любом случае. Купил необслуживаемый электрод ЭСК-10608/7. Из обслуживания - только калибровка.

ph_v_r

Рис. 1
pH электрод в работе,
в питательном растворе

   Для убеждения себя же в правильном выборе pH электрода я задал перед покупкий несколько вопросов :

"3.Электрод будет постоянно находится в измеряемом растворе и возможно нарастание водорослей на "шарике". Насколько это критично для самого электрода ?
4.Как долго этот электрод может находиться погруженным в раствор до погрешности 0,5 pH (естественно это не конкретные сроки, а хотя бы периоды неделя/месяц...)"

и получил следующие на них ответы :

"3. Зарастание электрода нежелательно, т.к. Вы можете получить неправильные результаты. Продукты жизнидеятельности водорослей могут локально изменить pH. Если шарик будет полностью заблокирован, он перестанет реагировать на изменение pH анализируемого раствора.

4. До погрешности 0,5 pH, я думаю, никогда не дойдет. Только когда электрод совсем умрет. Правда, если не учитывать эффектов по п.3."

ph_v_r

Рис. 2
Схема электрическая
 принципиальная pH преобразователя

   Теперь осталось только преобразовать напряжение на электроде в цифры на экране компьютера... Я нашел схему рис.1 , на выходе я получаю линейную зависимость напряжения 0-5 Вольт от уровня кислотности pH раствора 0-12. А для компьютера, чтобы использовать всё тот же порт джойстика, мне нужно изменение тока.

   Как я ни "колдовал" линейности по току у меня не получалось, поэтому я решил поставить простую оптопару и после снятия показаний с порта джойстика - таблично преобразовывать из в реальные значения pH. Это, конечно, получилось как "забивать микроскопом гвозди", но для экспериментов мне этого достаточно. На рис.2 - получившиеся устройство - "трансмиттер" в корпусе сгоревшего блока питания. Вся стоимость составила: стоимость электорода плюс стоимость деталей. Итого: 1599 + 35 р. Этот электрод вдальнейшем, если интерес к гидропонике не угаснет, можно использовать и в профессианальном выращивании в комплексе с фирменным трансмиттером.

Рис. 3
Самодельный трансмиттер
pH -> U -> I -> game port

   Теперь осталось разработать исполнительное устройство, которое будет впрыскивать в питательный раствор жидкость для повышения/понижения уровня pH - "pH up" или "pH down" соответственно, по сигналу с компьютера, основанном на текущих показаниях электрода.

   А пока эту операцию придется делать руками, но основываясь уже на данных с экрана монитора, а не бегать с pH-тестом и "пачкать руки".

   Вот, спустя несколько дней добавил в программу и график уровня pH - рис.4. На нем хорошо заметно, как к 14-ти часам дня уровень pH медленно опускался, в это время я долил в резервуар с раствором отстоянной двое суток воды с высоким уровнем pH (около 8.5) и уровень постепенно нормализовался до ~ 6.3 pH.



ph_komp

Рис. 4
График уровня pH в резервуаре с питательным раствором














Свежие новости:

В старых статьях:


рН-метрия для начинающих. Часть 1.

рН-метрия для начинающих. Часть 1. Самоделки:

РН-МЕТРИЯ ДЛЯ НАЧИНАЮЩИХ.

Часть 1. Что можно сделать самому.

Часть 2. Рекомендации по выбору электродов.

Часть 3. Совершенно бесполезная. РН-электрод из лампочки.

Часть 4. РН-контроллеры.



В этой серии статей речь пойдет о рН-метрии. Большинство аквариумистов традиционно пользуются капельными тестами для измерения рН, основным недостатком которых является сложность в восприятии оттенков и недостаточная точность определения. Кроме этого, отсутствует возможность автоматического управления кислотностью аквариумной воды. Другой способ – электронные рН-метры. В настоящее время на рынке широко представлены как портативные приборы для измерения рН, так и специализированные аквариумные рН-контроллеры, но их цена пугает. А такой ли уж дорогой этот прибор?..

Зная принципы рН-метрии и особенности используемых электродов можно подобрать более дешевый аналог, в ряде случаев восстановить нерабочий электрод и даже собрать простенький прибор для измерения потенциалов рН-, редокс- и ион-селективных электродов. А позже доберемся и до самодельного рН-контроллера.

Об особенностях электродов для измерения рН речь пойдет позже, а сейчас надо сказать, что потенциал стеклянного рН-электрода изменяется на 55-59 мВ на единицу рН. Зависимость линейная, это упрощает схему приборов и расчеты.



ЧАСТЬ 1. ЧТО МОЖНО СДЕЛАТЬ САМОМУ.

Вот он, по случаю позаимствованный в лаборатории, стеклянный лабораторный рН-электрод ЭС-11.7. Он использовался в паре с хлорсеребряным электродом сравнения ЭСР-01.

Без измерительного прибора – это совершенно бесполезные игрушки, но не все потеряно…

Как было сказано выше, потенциал рН-электрода изменяется на 55-59 мВ на единицу рН. Но обычный, даже достаточно дорогой милливольтметр для измерений не подойдет. Измерительный прибор должен иметь входное сопротивление порядка 109

– 1012 Ом, а сопротивление большинства цифровых мультиметров 106 – 107 Ом.

Для того чтобы увеличить входное сопротивление прибора, на вход можно поставить операционный усилитель (повторитель) с высоким входным сопротивлением.

Схема включения стандартная, напряжение питания 5-15 В (в зависимости от выбранной микросхемы).

В качестве усилителя подойдут следующие микросхемы:

LMC6001 – достаточно дефицитная и дорогая микросхема (порядка 10$) с входным током около 25 фА, используется на входе лабораторных рН-метров и иономеров. Входные параметры этой микросхемы позволяют работать со всеми типами электродов, включая ион-селективные и высокоомные рН-электроды.

СА3140 – операционный усилитель с входным сопротивлением 1*1012 Ом и током 2 пA. Чуть хуже, но значительно дешевле.

LF444 – четырехканальный усилитель с входным сопротивлением 1012 Ом, ток 5 пА.

OPA344 – усилитель с входным сопротивлением 1013 Ом и типовым входным током 0,2 пА. Бывает в двухканальном (OPA2344) и четырехканальном (OPA4344) исполнении. Аналог – OPA345.

И ряд других микросхем с аналогичными параметрами.

При изготовлении такого повторителя для уменьшения высокочастотных помех провод электрода должен быть экранирован и заземлен. Электроды изначально имеют такой провод, остается его только заземлить. Защита выполняется следующим образом:

Возможно заземление на общий провод, как в схеме с микросхемой LF444 (см ниже).

Если это устройство подключить к цифровому вольтметру, то можно с высокой точностью измерять потенциал рН-электрода, который будет в пределах +/-400мВ относительно хлорсеребряного электрода сравнения. Это потенциал рН-электрода в мВ, но не рН. Перевести это значение в единицы рН можно по графику, который легко нарисовать при калибровке по двум точкам. График будет иметь такой вид (изменение наклона кривой – температурная зависимость потенциала):

Надо сказать, что такой повторитель с коэффициентом усиления, равным 1, позволяет напрямую измерять потенциал редокс-электродов.

Но рисовать график и каждый раз пересчитывать милливольты в единицы рН не всегда удобно. Чтобы измерительный прибор сразу показывал рН, необходимо сделать некоторые коррекции, т.е. подобрать коэффициент усиления, чтобы на выходе усилителя зависимость была 100мВ/рН или 1В/рН и сместить сигнал относительно нуля.

Готовые конструкции есть в описании некоторых микросхем. Пример использования микросхемы LF444:

Более простая схема в описании микросхемы LMC6001. Она реализована на двух операционных усилителях, первый усиливает сигнал и имеет настройку коэффициента усиления, на втором сигнал инвертируется и напряжение смещается на заданную величину.

По этой схеме с небольшими изменениями я собрал пробный вариант рН-метра на двух микросхемах СА3140. С дешевеньким цифровым мультиметром эта приставка выдает стабильное значение рН до второго знака после запятой, а при качественной калибровке погрешность прибора при измерении рН не хуже 0,02. Если измерения и калибровка проводятся при одинаковой температуре, то использовать термозависимый резистор R1 необязательно.

Пример готовой конструкции:



Размеры печатной платы 4,5*2,5 см. Ее можно разместить в батарейном отсеке мультиметра, а питание схемы и измерительного прибора производить от внешнего источника питания. Чтобы исключить утечку тока через место пайки, неинвертирующий вход микросхемы не следует паять на плату.

Настройку и калибровку следует проводить следующим образом: Опустить рН-электрод в калибровочный раствор с рН=7,0 (желательно использовать раствор, рН которого близок к изопотенциальной точке электрода) и переменным резистором R8 установить на выходе 700 мВ (рН=7,00). Затем промыть электрод в дистиллированной воде и опустить в калибровочный раствор с рН=4,0 или 10,0, переменным резистором R3 установить на выходе 400 или 1000 мВ соответственно (рН=4,00 или рН=10,00). На этом калибровка завершена. Если переменными резисторами не удается откалибровать прибор, то следует подобрать сопротивление резисторов R2 и R7.

P.S. Более подробную информацию о параметрах микросхем см. в технической документации.



Продолжение. Часть 2. Рекомендации по выбору электродов.



2007 год, jusupoff




схема и принцип действия pH-метра

Схема и принцип действия pH-метра (величина ЭДС электродной системы пропорциональна активности ионов водорода в растворе pH

Действие лабораторного измерительно устройства pH-метра основано на измерении величины ЭДС электродной системы (EMF value of the electrode system), которая пропорциональна активности ионов водорода в растворе — pH (водородному показателю).

  • Измерительная схема по сути представляет собой вольтметр, проградуированный непосредственно в единицах pH для конкретной электродной системы (обычно измерительный электрод — стеклянный, вспомогательный — хлорсеребряный).

Входное сопротивление прибора должно быть очень высоким — входной ток не более 10−10А (у хороших приборов менее 10−12А), сопротивление изоляции между входами не менее 1011Ом, что обусловлено высоким внутренним сопротивлением зонда — стеклянного электрода. Это основное требование к входной схеме прибора.

Компенсационный метод измерения, ЭДС / Compensation method of measurement, EMF

ЭДС измерялась компенсационным методом с помощью потенциометра и чувствительного гальванометра. Когда схема в равновесии, ток через гальванометр не течёт, и нагрузка на электроды не действует — по шкале потенциометра корректно отсчитывается ЭДС. Так же применялся метод с баллистическим гальванометром. Сначала от электродов заряжался конденсатор, затем он разряжался на рамку гальванометра, максимальное отклонение которой пропорционально заряду конденсатора, а следовательно — напряжению.

Далее появились приборы с входным усилителем на электронных лампах. Специальные («электрометрические») лампы имеют ток утечки сетки порядка пикоампер, что позволяет получать большие входные сопротивление. Недостатком таких схем является большой дрейф и уход калибровки из-за неизбежного старения и изменения характеристик лампы.

Решить проблему дрейфа и одновременно высокого входного сопротивления позволили компенсационные схемы с усилителем, построенным по принципу модулятор — демодулятор. Механический ключ (вибропреобразователь) поочерёдно соединяет небольшой конденсатор с входом и цепью обратной связи. Если постоянные напряжения на них отличаются, то через конденсатор протекает небольшой переменный ток, который создаст переменное напряжение на сеточном резисторе входной лампы.

Далее пульсации усиливаются несколькими каскадами, и поступают на фазочувствительный демодулятор (phase sensitive demodulator) (в простейшем случае — такой же вибропреобразователь, электромагнит которого включён параллельно электромагниту первого). На выходе получается напряжение, пропорциональное разности напряжений на входе. Цепь обратной связи (резистивный делитель) задаёт общий коэффициент усиления, стремясь поддерживать на входе усилителя нулевую разность напряжений.

Схема  лишена дрейфа, усиление мало зависит от степени износа ламп

Данная схема практически лишена дрейфа, усиление мало зависит от степени износа ламп. Снижается требования к самим лампам — вместо дорогих электрометрических можно применять массовые приёмно-усилительные лампы. Так работает, например, отечественный прибор pH-340.

В более поздних моделях вместо контактного преобразователя применялся динамический конденсатор, позднее ключ на фотосопротивлении, освещаемом импульсами света (например устройства лабораторные иономеры: лабораторный иономер ЭВ-74 (снят с производства) или лабораторный иономер И-160МП ), а лампы на входе сменились полевыми транзисторами.

В настоящее время большинство прецизионных операционных усилителей с входом на полевых МОП-транзисторах (MOS transistors), и даже простейшие АЦП удовлетворяют требованиям по входному сопротивлению.

Так как ЭДС электродной системы сильно зависит от температуры, то важной является схема термокомпенсации. Изначально применялись медные термометры сопротивления, включённые в сложные мостовые схемы обратной связи, или потенциометр со шкалой в градусах, ручкой которого устанавливали значение температуры, измеренное ртутным термометром. Такие схемы имеют большое число подстроечных резисторов и крайне сложны в настройке и калибровке. Сейчас датчик температуры работает на отдельный АЦП, все необходимые корректировки вносит микроконтроллер (microcontroller).

Зависимость напряжения от pH (для системы со стеклянным и хлорсеребряным электродами) следующая.

Большинство современных стеклянных электродов делают так, чтобы в паре с хлорсеребряным ЭДС была примерна равна нулю при pH = 7, то есть в нейтральной среде.

При основном (щелочном) pH, (но, обычно, не более 14 — предел для стеклянных электродов) напряжение на выходе датчика варьируется от 0 до −0,41В ((14-7)* −0,059 = −0,41).

Например, pH 10 (на 3 ед. выше нейтрального), (10-7) * −0,059 = −0,18В).

При кислотном pH, напряжение на выходе датчика колеблется от 0 до +0,41В. Так, например, pH 4 (3 ед. ниже нейтрального), (3-7)* −0,059 = +0,18В.

Две главные настройки выполняются при калибровке по буферным растворам с точно известным значением pH — устанавливается крутизна усиления и смещение нуля. Так же настраивается так называемая изопотенциальная точка (pHи, Eи) — значение pH и соответствующая ему ЭДС, при которых ЭДС системы не зависит от температуры.

Электродные системы (за исключением специальных электродов для сильных кислот и щелочей) делают с изопотенциальной точкой около pH = 7 и ЭДС в пределах +/- 50мВ.

Данные характеристики указываются для каждого типа стеклянного электрода.

Способы определения кислотности почвы в домашних условиях

Плодово-ягодные, овощные, а также цветочные культуры требуют почв с соответствующей реакцией. Чтобы обеспечить хороший рост и развитие этих культур, необходимо знать кислотность почвы на участке, так как от этого зависит урожай. Таким образом кислотность это универсальный показатель качества почвы.

Анализ кислотности почвы доступными средствами

Все почвы делятся; на сильнокислые (pH 4,5 и менее), среднекислые (pH 4,6-5), слабокислые (pH 5,1-5,5), близкие к нейтральным (pH 5,6-6,4), нейтральные (pH 6,5-7,3), слабощелочные (pH 7,4-8), щелочные (pH 8,1-8,5) и сильнощелочные (pH 8,6-9,5 и более).

Анализ кислотности при помощи прибора

Точные измерения кислотности почвы производят с помощью высокочувствительных приборов (pH-метров) в агрохимических лабораториях.

pH-метр прибор для измерения кислотности почвы в бытовых условиях

Замечено, что почвы от среднекислых до слабокислых предпочитают рододендроны, от среднекислых до близко к нейтральным - картофель, тыква, подсолнечник, пастернак, щавель, дыня, кукуруза, земляника, крыжовник, вишня, слива, яблоня, субтропические плодовые культуры, гортензия метельчатая; от слабокислых до нейтральных - большинство сортов роз; от слабокислых до нейтральных - лилии; от близко к нейтральным до нейтральных - томаты, огурцы, редис, кабачки, капусты - брюссельская и листовая, чеснок, лук-порей, лук-шалот, шнитт-лук, свекла, мускатная дыня, фасоль, репа, баклажаны, цикорий, арония, абрикос, виноград, черная смородина, сирень, хризантема; нейтральные - крокусы; от близко к нейтральным до слабощелочных - свекла кормовая, морковь, репчатый лук, кочанная и цветная капуста, салат, петрушка, спаржа, сельдерей, артишок, тюльпан.

Народный способ определения кислотности почвы

Есть простой, однако не худший метод, доступный любому. Готовят пробу почвы, и просеянную часть ее засыпают до второго деления бутылочки, из которой кормят грудных детей. Заливают водой до пятого деления и всыпают половину чайной ложки порошкообразного мела.

Сразу после этого на горлышко надевают плотно скатанную соску (чтобы внутри не было воздуха). Упругая соска тотчас развернется, но останется плоской, со слипшимися стенками. Бутылочку оборачивают тканью, оберегая от тепла, и энергично встряхивают 3-5 мин. При взаимодействии мела с почвенными кислотами образуется углекислый газ. Давление внутри бутылочки возрастает, и соска понемногу наполняется. При слабой кислотности она расправится незначительно: чем выше кислотность, тем больше соска приобретает первоначальную форму.

Использование лакмусовой бумаги

Для анализа можно использовать специальную индикаторную бумагу (лакмусовую). При проведении анализов почвы вначале используют универсальную индикаторную бумагу с интервалом pH 1-10. Затем для уточнения одну из других, более точных, например, "мультифан".

Универсальная индикаторная бумага с интервалом pH 1-10 представляет собой миниатюрную книжечку с набором фильтровальных полос светло-оранжевого цвета. На обложке книжечки приведена цветная стандартная шкала с десятью разноцветными полосками с указанием величины pH на каждой из них.

Определение кислотности по лакмусовой бумажке

Анализ почвы проводят так. В разных местах участка и на различной глубине берут образцы почвы, стараясь не повредить корни растений. Образцы друг с другом не смешивают, держат отдельно в баночках или в полиэтиленовых мешочках с надписями. При этом каждый образец поочередно заворачивают в один слой плотной чистой ткани (10x10 см), завязывают шпагатом и опускают в стеклянную банку с дистиллированной, дождевой или в крайнем случае с обыкновенной водопроводной водой (желательно перед этим провести анализ водопроводной воды и все это учесть). Почву и воду берут в соотношении 1:1 по объему. Вода при этом не мутнеет и остается чистой.

Через 5 минут полоску универсальной индикаторной бумаги погружают наполовину или полностью в полученный водно-почвенный раствор на 1-2 секунды, или наносят на нее каплю этого раствора, вынимают и тут же сравнивают полученный ею цвет со стандартной шкалой. Находят на ней точно такую же окраску и величину pH. Зная эту величину, определяют кислотности почвы.

Если почва кислая или сильнокислая, ее нейтрализуют древесной золой, цементом, хорошо гашеной известью и т. п. Нейтрализующий материал тщательно перемешивают с почвой и проводят повторный анализ.

Если же почва щелочная или сильнощелочная, то ее нейтрализуют лишь добавлением новой почвы с кислой или сильнокислой реакцией.

Для уточнения величины pH используют индикаторную бумагу "мультифан". Для экономии разрезают ее на полосы по всей длине на две-три части. Это относится и к другим индикаторным бумагам со сравнительной шкалой.

Анализ почвы с большой точностью проводят и с помощью индикаторной бумаги "рифан". Еще большую точность (до 0,2-0,3 единицы pH) получают, применяя индикаторную бумагу "фан", многоцветную (восьмицветную) кислотно-щелочную индикаторную бумагу, а также с помощью универсальной индикаторной бумаги с узкими интервалами pH.

Для приблизительного определения реакции почвы можно использовать и двухцветные лакмусовые бумаги: красную с интервалом pH 4-6,4 (переход окраски индикатора в этих пределах от красного цвета до синего), синюю с интервалом pH 5-8 (переход окраски от красного цвета до синего) и нейтральную с интервалом pH 5-8 (до pH 5 - красный цвет, более pH 8 - синий).

Старинный способ проверки почвы на кислотность

Интересно, что еще в июльском номере журнала "Хуторское хозяйство" за 1917 год была дана такая рекомендация по определению кислотности почвы на участке.

"Налить в стакан 2/3 дистиллированной или дождевой воды, всыпать чайную ложку испытуемой почвы и влить ложку нашатырного спирта. Смесь размещать. Когда почва осядет и раствор останется неокрашенным, значит, почва не кислая. Если же жидкость окрасится в бурый или черный цвет, то почва кислая и к ней необходимо прибавить известь. Степень интенсивности окраски будет зависеть от содержания кислоты в почве. Способ этот дает хорошие яркие показания лишь при высоком содержании органических веществ в почве. Он основан на том, что перегной почвы нерастворим о аммиаке, если он связан с достаточным количеством извести, и наоборот, легко растворяется при отсутствии ее".

Простой самодельный pH-метр

Для механизации определения степени закисленности почвы участка несложно изготовить простейший pH-индикатор. Он состоит из медной трубки длиной 60-80 см и прибора от бытового магнитофона, показывающего уровень записи (например, индикатор М 4762). Ток отключения у него 230-280 микроампер. Подойдут и другие приборы с близкими параметрами. На конце медной трубки вырезают два треугольных сегмента. Образовавшиеся два треугольных "зуба" соединяют свободными концами. Получается заостренный щуп, который будет легко входить в землю. Места соединения "зубьев" можно паять. Возле заостренного конца трубки вдоль нее наклеивается полоска изолирующего материала, а на нее - цинковая пластинка размером 60 x 8 мм (рис. 1).

Цинк с медью составляют вместе гальваноэлектрический элемент. Химическое воздействие кислой или щелочной почвы будет индуцировать в нем ток, который отклонит стрелку прибора в ту или иную сторону. Медную трубку и цинковую пластинку соединяют проводами с выводами (цинк - минус, медь - плюс). Распилив медную трубку и отогнув образовавшиеся пластины в виде полочки, приклеивают (или привинчивают) к ним прибор.

 Прибор для измерения кислотности почвы

Рис.1. Прибор для измерения кислотности почвы

Опускают щуп прибора в питьевую воду. Если стрелка отклонится в ту или иную сторону, методом подбора дополнительного сопротивления возвращают ее в централь-нос положение, условно считая, что вода нейтральна.

Воткнув прибор в почву в том месте, где растет мокрица, отмечают отклонение прибора в "кислую" сторону. По степени отклонения стрелки в ту или иную сторону со временем можно научиться более или менее точно "ставить диагноз" слабо- и сильнокислым, щелочным и нейтральным почвам.

портативные электронные pH-метры для воды и почвы, промышленные и другие модели. Принцип их работы. Как ими пользоваться?

На данный момент многих интересует, что это такое pH-метры, какими они бывают, для чего предназначены, как именно пользоваться подобными приборами? Прежде всего следует отметить, что с необходимостью проводить максимально оперативное определение активности ионов водорода, то есть, кислотности приходится практически ежедневно сталкиваться представителям самых разных отраслей.

В таких ситуациях и приходят на помощь упомянутые современные измерительные устройства, активно эксплуатируемые практически для любой среды, включая даже жидкости человеческого организма.

Что это такое?

Изначально необходимо уточнить, что речь пойдет о высокоточном лабораторном и бытовом оборудовании. Главная задача подобных электронных устройств – это измерение водородного показателя (уровня рН). Последний представляет собой характеристику активности ионов Н в различной среде (пищевая продукция, различные растворы, сырье, вода) и производственных системах, функционирование которых предусматривает наличие постоянного контроля всех процессов.

Промышленные рН-метры, характеризующиеся максимальной точностью, используются, например, для эффективного мониторинга состояния растворов разделение плутония и урана. В подобных ситуациях требования, предъявляемые к корректности работы измерительной техники без дополнительной калибровки, являются более чем высокими. Однако независимо от назначения, для всех рассматриваемых приборов характерен одинаковый принцип устройства. При этом конструкции могут быть:

  • с интегрированным контрольным измерительным электродом;
  • с отдельным выполненным указанным элементом;
  • перезаряжаемые;
  • без функции перезарядки.

В подавляющем большинстве случаев бытовые модели импортных марок представляют собой неперезаряжаемые датчики, имеющие встроенный электрод. Приборы с опцией перезарядки встречаются намного реже. РН-метры отечественного производства (некоторые еще советской разработки) – это перезаряжаемые приборы с отдельным контрольным электродом. Стоит отметить, что данный вариант является более экономичным, поскольку предусматривает возможность существенного сокращения эксплуатационных расходов.

Главным и наиболее существенным минусом современных устройств стало постепенное появление и накапливание микротрещин на стеклянной части и забивание микропор.

Эффективно избавиться от большинства органических и неорганических загрязнений помогает раствор соляной кислоты.

Стоит учитывать, что большое количество микротрещин и наличие загрязнений, инертных к хлорированию, неизбежно отразятся на точности показаний прибора. Важно также помнить, что при длительных перерывах в его эксплуатации возможно изменение пористости стекла и старение.

Указанные изменения можно достаточно успешно нивелировать регулярной и качественной очисткой, а также периодической калибровкой. Однако если состояние измерительного элемента уже не позволяет выставить полученное в процессе корректировки значение, то электрод следует утилизировать. Помимо всего прочего, при эксплуатации старых рН-метров необходимо принимать во внимание еще один важный момент. При максимально четких показаниях растворов, используемых в процессе калибровки, возможно появление такого явления, как дрейф параметра. Это является показателем для замены мембранного элемента или же всего электрода целиком.

Принцип работы

Как известно, химики уже давно освоили технологию, позволяющую с максимальной точностью определять кислотность практически любых растворов. Речь идет, прежде всего, о качественных реакциях и изменениях цвета индикатора, в число которых входит, к примеру, фенолфталеин. Однако это не всегда эффективно работает на практике. Имеется в виду необходимость получения максимально точных данных о состоянии той или иной среды и ее постоянный контроль для своевременной коррекции при осуществлении производственных процессов. Именно с этой целью и разрабатывались в свое время устройства, анализирующие водородный показатель.

По своей сути и с учетом схемы действия, каждый pH-метр – это прибор, который измеряет показатели разности потенциалов. Речь в данном случае идет об ЭДС (электродвижущей силе) в электрохимической системе, включающей в себя 2 электрода и непосредственно саму исследуемую среду.

Стоит отметить, что показатель рН пропорционален ЭДС, а само измерительное устройство при этом выполняет функции адаптированного к конкретной задаче вольтметра.

Отличие заключается в том, что его шкала показывает не вольты, а искомый уровень активности ионов водорода. Как правило, описываемые образцы современной измерительной техники представляют собой конструкцию, основными элементами которой являются 2 электрода, а именно:

  • основной, выполненный из стекла и имеющий большое сопротивление;
  • дополнительный хлорсеребряный.

Важным моментом является то, что главное и самое жесткое требование предъявляется к внутреннему сопротивлению электрода, выполняющего функции зонда. У исправного РН-метра данный показатель должен составлять как минимум 1011 Ом. Не секрет, что электродвижущая сила напрямую зависит от температуры. Исходя из этого, схемой каждого прибора предусмотрена так называемая термокомпенсация анализируемых данных при температурах, отличающихся от стандартного показателя в +25 градусов. Важно помнить, что для максимальной точности измерений рекомендуется фиксировать результаты именно при таком температурном режиме.

Нередко можно встретить pH-метры, используемый для воды, почвы и другой среды, с интегрированным термометром, контролирующим ее состояние.

Для чего используется?

Современные модели рН-метров, характеризующиеся универсальностью, находят широкое применение в самых разных сферах и отраслях. Эти приборы применяются везде, где требуется быстрый и точный контроль состояния среды.

  • В производственных отраслях (косметическая, фармакологическая, пищевая, топливная и нефтехимическая сферы). В частности, устройства стали незаменимыми при производстве ГСМ и лакокрасочных изделий.
  • В испытательных и научных лабораториях различной специализации.
  • При контролировании технологических процессов, которые должны в полной мере соответствовать определенным стандартам. Речь идет, прежде всего, о нефтехимическом и целлюлозно-бумажном производстве. Помимо этого, pH-метры используют для проверки сточных вод.
  • В судмедэкспертизе и диагностике.
  • В ситуациях, при которых требуется качественный экологический мониторинг. Имеется в виду контроль состояния воды и почвы в рамках охраны окружающей среды.
  • В медицине.

Компактные мобильные приборы активно эксплуатируются не только на производствах и в лабораториях. Такие модели подходят для проведения тестов в полевых условиях. Переоценить важность как самих подобных исследований, так и используемого при этом оборудования невозможно. Своевременные профилактические меры позволяют предотвратить негативные последствия и существенно сократить финансовые расходы. К примеру, объективная оценка состояния воды для бассейна с максимально точными показателями кислотности поможет вовремя привести все параметры в норму.

Все чаще рН-метры стали появляться и в быту. Так, с их помощью в любой момент можно без труда измерить кислотность любых продуктов. Особого внимания заслуживает актуальность подобных измерительных устройств для сельскохозяйственной и пищевой отраслей.

С учетом эксплуатационных качеств приборы эффективно используются:

  • садоводами;
  • компаниями, специализирующимися на реализации мяса;
  • представителями сыроварной сферы;
  • пивоварнями и производителями соков;
  • рыбными хозяйствами.

Естественно, это неполный перечень возможной эксплуатации современных РН-метров. Они давно доказали свою эффективность, став незаменимым инструментом специалистов. В свою очередь, производители активно работают над расширением модельных рядов.

Обзор видов

Сейчас на рынке представлен широкий ассортимент цифровых измерительных приборов, относящихся к рассматриваемой категории. При этом в каждой отрасли используются разные виды устройств, которые могут быть:

  • бытовыми, включая карманные;
  • профессиональными, используемыми в различных лабораториях;
  • стационарными (промышленными).

Портативные рН-метры являются приборами, которые не зависят внешних ИП. Именно в этом заключается их главное отличие от стационарных устройств. Естественно, в перечень ключевых конкурентных преимуществ входят максимальная мобильность и простота эксплуатации. Данная разновидность оборудования широкого и эффективно используется специалистами пищевой промышленности, в частности, для обследования молока, сыра, мяса и другой пищевой продукции.

Нередко портативные приборы оснащаются коническим измерительным электродом, позволяющим работать как с жидкой, так и полутвердой средой. Лабораторные и промышленные образцы техники отличаются максимальной точностью показателей. Современные модели оборудованы цифровыми измерительными элементами (электродами).

Параллельно эти приборы характеризуются широким диапазонам производимых измерений. Их применяют для определения водородного показателя (кислотности) в процессе исследования любых растворов, независимо от особенностей среды.

Лучшие модели

Оказавшись перед выбором конкретной модели, неизбежно приходится мониторить актуальный перечень вариантов, представленных на рынке. При этом рекомендуется подробно изучить технические характеристики и эксплуатационные качества разных устройств. Стоит учитывать, что разнообразие доступных вариантов позволяет сделать оптимальный выбор в каждом конкретном случае. В то же время некоторым достаточно тяжело ориентироваться в расширенном ассортименте.

На помощь в затруднительных ситуациях приходят качественные обзоры наиболее популярных моделей измерительных приборов, которые публикуются на многих специализированных сайтах и тематических форумах.

Отталкиваясь от технических характеристик РН-метров и соответствующих отзывов, можно выделить следующие варианты.

  • Testo-205 – прибор, представляющий собой максимально надежное электронное устройство, широко используемое в современной пищевой промышленности. Эти РН-метры применяются для определения кислотности мяса, рыбы, сыров и других продуктов. Оборудование имеет влагозащищенный корпус и оснащается переменным зондом с датчиками. Максимально точные показатели обеспечиваются наличием дополнительных чувствительных сенсоров.
  • Testo-206. В данном случае речь идет о целой линейке устройств для исследования жидкой и полутвердой среды. Помимо этого, в серии представлены модели, имеющие универсальные разъемы для зондов.
  • PH-150 МИ – прибор, предназначенный для измерения кислотности и температуры питьевой и технической воды, а также стоков, объектов окружающей среды и пищевой продукции. Микропроцессорная модель, практически не имеющая конкурентов с точки зрения соотношения цены и качества, находит широкое применение в медицине, химической промышленности, биологии, фармацевтике, косметологии, сельском хозяйстве и других сферах.
  • PH-301 – универсальное измерительное устройство, относящееся к категории портативных рН-метров. Оно совместимо практически со всеми существующими электродами и имеет прочный корпус, выполненный из качественного пластика.
  • Hanna (Chaecker) – приборы, обеспечивающие возможность измерения водородного показателя в диапазоне от 0 до 14 как в лабораторных, так и полевых условиях. Одними из основных отличительных черт моделей являются сравнительно небольшой вес и компактность.

Сейчас на рынке активно растет популярность рН-метров, выпускаемых под известным брендом Xiaomi. Речь в данном случае идет об универсальных образцах измерительной техники, характеризующейся высокими стандартами качества при доступной стоимости.

Отдельного внимания заслуживают представители модельного ряда Mettler Toledo, в который входят лабораторные и компактные приборы. Модель КС-300 можно назвать «4 в 1», поскольку это оборудование предназначено для измерения кислотности, температуры, влажности и освещенности среды.

Как выбрать?

С учетом всего уже изложенного можно разделить все существующие pH-метры на 2 основные категории – это портативные устройства и стационарное оборудование. При выборе конкретной модели следует принимать во внимание, что в первом случае имеются в виду компактные приборы с небольшим весом и размерами.

vМногие из них легко помещаются даже в кармане. Естественно, это далеко не единственный критерий, по которому следует оценивать доступные на рынке образцы измерительных устройств.

К наиболее значимым параметрам относятся следующие моменты.

  • Стандарты и эффективность защиты прибора от воздействия влаги, пыли и попадания различных механических частиц. На данный момент производители предлагают модели без защиты, с защитой ip65 (аппарат может работать под струями воды), 57 (частичная защита от пыли и возможность кратковременных погружений) и 67 (наиболее эффективный уровень, исключающий попадание пыли и допускающий кратковременные погружения прибора в воду). Необходимо помнить, что данная характеристика влияет на стоимость рН-метра.
  • Наличие функции калибровки в автоматическом режиме.
  • Количество точек для осуществления правильной и качественной калибровки. Чаще всего рассматриваемые приборы настраивают на одной или двух точках. Реже встречается калибровка, производимая по трем точкам. Естественно, чем больше этих точек, тем точнее будут в итоге показания. При этом специалисты рекомендуют делать выбор в пользу «золотой середины».
  • Наличие интегрированного температурного датчика.
  • Разрешение (до сотых или до десятых).
  • Тип измерительного электрода (сменный или нет). Конструкции части моделей предусматривают возможность замены данных элементов в случае их повреждения. В то же время разбить его достаточно сложно, и поэтому чаще всего возникают проблемы с микросхемой, а не с электродом.
  • Функциональность устройства. Речь идет об универсальных моделях, совмещающих в себе функции сразу нескольких измерительных приборов. Такие образцы оборудования способны помимо кислотности определять еще целый перечень показателей, включая температуру, влажность, освещенность и прочее. Важно учитывать, что в отличие от простых моделей, такие аппараты имеют более высокую стоимость.

Возвращаясь к стационарному оборудованию, используемому в промышленных условиях и лабораториях разной специализации, стоит обратить внимание на его достаточно большой вес и крупные габариты. Такие модели оснащаются сменными измерительными электродами и, как правило, запитываются от электросети.

При их выборе учитываются такие же критерии, как и в ситуациях с портативными приборами.

Как пользоваться и хранить?

Главная задача всех рН-метров – это определение показателей активности ионов водорода в гидропонных растворах. Речь идет о жидких измерителях уровня РН, лакмусовых бумажках (индикаторах) и электронных устройствах. Если в первых двух случаях все предельно ясно, то для последней категории существуют специальные инструкции по эксплуатации.

Прежде всего следует запомнить, что главным элементом всех измерительных приборов описываемой категории является стеклянный электрод. К сожалению, он имеет свойство стареть при длительных перерывах в использовании. В результате показания прибора утрачивают свою точность. С учетом данной особенности необходимо уделять особое внимание правильной эксплуатации, обслуживанию и хранению pH-метра.

Описываемые образцы современной измерительной техники эксплуатируются очень часто, поскольку кислотность исследуемой среды способны часто и существенно изменяться. Перед каждым использованием прибора делают забор исследуемого материала. Отобранный раствор наливают в чистую емкость и помещают в него измерительный электрод. При этом показания на экране сначала будут активно изменяться. Однако буквально через несколько секунд цифры перестанут мелькать и остановятся, продемонстрировав результат измерений.

Получив требуемые показания, необходимо позаботиться о чистоте прибора. Его следует тщательно промыть чистой, желательно проточной водой. После этого РН-метр помещают в специальный раствор для хранения. Подобный подход позволяет максимально продлить срок эксплуатации устройства и обеспечить его точность. Независимо от условий эксплуатации и при правильном уходе все измерительные приборы для определения кислотности периодически требуется калибровать.

Как правило, в процессе постоянных исследований химического состава той или иной среды подобную процедуру осуществляют дважды в месяц. При этом важно помнить о правильном хранении оборудования.

За сутки до предстоящей калибровки оборудование помещают в дистиллированную воду. Для проведения процедуры потребуется специальное вещество с определенной кислотностью, именуемое фиксаналом. Его растворяют в дистиллированной воде до необходимой концентрации. Для этого в стеклянной колбе располагают воронку, внутри которой вскрывается ампула с фиксаналом, после чего его смывают со стенок. Вода при этом доливается до отметки в 1 литр. Полученный раствор настаивается в течение одного часа. Можно воспользоваться уже готовым раствором. В ситуациях с одноточечными приборами для калибровки потребуется фиксанал с кислотностью 6,86, а сам процесс включает в себя следующие шаги:

  • прибор помещается в подготовленный раствор;
  • за счет вращения винта добиваются совпадения показаний РН-метра с уровнем кислотности фиксанала.

Двухточечные модели отличаются максимальной точностью результатов измерений. Подобные эксплуатационные свойства обусловлены возможностью более точной настройки по двум точкам. Калибровка в подобных случаях предусматривает 2 этапа. Изначально происходит настройка с помощью одного винта, как в ситуации с одноточечным рН-метром. Затем при помощи второго винта добиваются совпадения показателей по второй точке, которую называют линией соответствия.

Помимо всего уже перечисленного, следует акцентировать внимание на том, как правильно хранить рН-метр. Важно учитывать, что продолжительное бездействие и пересыхание максимально негативно отражаются на эксплуатационных свойствах прибора. Именно поэтому настоятельно рекомендуется помещать устройство в специальные растворы для хранения электродов. Речь идет о дистиллированной воде или воде, показатель кислотности которой составляет 3-4 единицы.

В следующем видео вас ждут выбор, обзор и правильная калибровка рН-метра.

Принцип работы pH-метра

Принцип работы pH-метра

Принцип работы pH-метра

Принцип работы pH-метра основан на потенциометрическом методе определения величины pH. Этот метод основан на измерении ЭДС электродной системы, состоящей из индикаторного электрода и электрода сравнения. Электрод сравнения иногда называют вспомогательным электродом. Наибольшее практическое применение в качестве индикаторного электрода нашел стеклянный электрод, который можно использовать в широком диапазоне pH и в присутствии окислителей.

Стеклянный электрод изготовляется из специальный сортов боросиликатного стекла, обладающих некоторой электропроводностью, достаточной, чтобы тонкую пленку из такого стекла можно было бы включить в качестве составляющей электрической цепи. Для измерения pH используется стекло, электропроводность которого обусловлена перемещением в стекле ионов H+ (электропроводность любого стекла обусловлена способностью к перемещению катионов относительно неподвижного остова - полианиона полимерной кремниевой кислоты).

Собственно стеклянный электрод представляет собой стеклянную трубку с выдутым на ее конце шариком с очень тонкой стенкой, в которую залита суспензия AgCl в растворе HCl и погружена серебряная проволока. Таким образом, внутри трубки с шариком находится хлорсеребряный электрод. Для измерения pH стеклянный электрод погружают в испытуемый раствор (тем самым не внося в него никаких посторонних веществ). Электрическую цепь замыкают, погружая в этот же раствор напрямую или через электролитический ключ электрод сравнения, который чаще всего содержит ртутно-каломелевую пасту в насыщенном растворе хлорида калия. Хлорид калия служит для создания контакта между ртутно-каломелевым — полуэлементом и раствором, в котором проводят измерение.

Такой полуэлемент сравнения помещают в стеклянный корпус, непроницаемый для Н+-ионов (его потенциал не зависит от рН). Электрический контакт между раствором хлорида калия внутри электрода сравнения и измеряемым раствором осуществляется с помощью тонкой нити или капилляра в стеклянном корпусе. Таким образом, образуется гальванический элемент, состоящий из хлорсеребрянного электрода и электрода сравнения, при этом внутренняя электролитическая цепь этого элемента включает электропроводную стеклянную пленку, а также исследуемый раствор.

В полученной системе перенос электронов от хлорсеребрянного электрода к электроду сравнения, происходящий под действием непосредственно измеряемой разности потенциалов, неизбежно сопровождается переносом эквивалентного количества протонов из внутренней части стеклянного электрода в испытуемый раствор. Если считать концентрацию ионов H+ внутри стеклянного электрода постоянной, то измеряемая ЭДС является функцией только активности ионов водорода, т.е. pH исследуемого раствора.

Измеряя электродвижущую силу электродной системы электронным милливольтметром, шкала которого градуирована в единицах рН, определяют рН контролируемого раствора.



Digital PH Meter Tester Water LCD Monitor Pen Aquarium

рН-meter

Продолжая аквариумную тематику, предлагаю обзор прибора, который замеряет уровень рН у различных жидкостей. Данный прибор можно использовать и в быту.

Немного информации с разных сайтов:

Что такое рH и как его измерять

Ежедневно мы используем воду и редко задумываемся о том, какими полезными или вредными свойствами эта вода обладает. В таких случаях люди, как правило, оперируют такими категориями как «вода из-под крана», «фильтрованная вода» и «столовая или минеральная вода», — не более того. Однако, кроме такой, слегка приземлённой оценки вода обладает массой признаков и свойств, по которым можно определить её пригодность для использования в тех или иных случаях. Одним из важнейших параметров в оценке воды для бытового и промышленного употребления является уровень рН.

Уровень рН определяет степень кислотности или щёлочности воды. Нейтральным принято считать уровень рН, равный 7 (в идеале это диапазон значений от 7,2 до 7,6 и максимально приближен к 7,4). При значении рН ниже 7 раствор является кислым, при значении рН выше 7 — щелочным. Уровень рН выше 7,8 приводит к накоплению различных минеральных отложений, известнякового камня и другого рода налётов. Кислый уровень рН способствует коррозии различных металлических покрытий. Влияние уровня рН воды мы ощущаем в быту: накипь в чайниках, барабанах стиральных машин, отчасти, ржавчина в водопроводных трубах, неблагоприятные воздействия «сырой» воды на кожу свидетельствуют либо о повышенной кислотности, либо о повышенной щёлочности воды. Однако, куда важнее контроль кислотности и щёлочности воды. Ввиду того, что вода является дешёвым легкодоступным рабочим телом, а также охладителем, она повсеместно применяется практически во всех существующих типах производств. Поэтому для исправной работы оборудования необходима определённая химподготовка воды, а также постоянный контроль уровня рН.

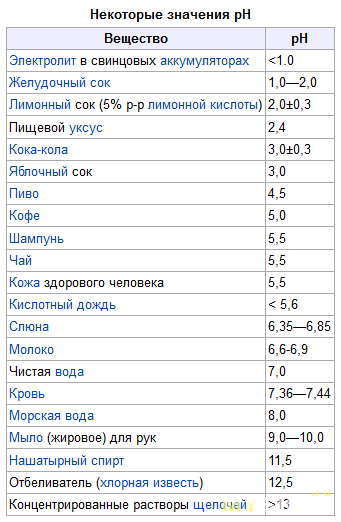

Wikipedia уровни рН для различных жидкостей


В аквариумах химический состав воды позволяет узнать о многих проблемах. Для аквариума часто используют тесты для определения рН (кислотности/щёлочности воды), кН (буферная ёмкость воды) и gH (общая жёсткость воды). gH, кH и рН формируют «Бермудский Треугольник» химии воды. Хотя эти три параметра различны, они все взаимодействуют друг с другом в разной степени, делая трудным изменение одного параметра без изменения других. Это — одна из причин, по которой начинающим аквариумистам не советуют заниматься изменением параметров воды, если это не абсолютно необходимо.

Применимо к рН для аквариумной воды:

Когда рН падает из-за увеличения концентрации кислот (например, повышение концентрации нитритов [NO2] и нитратов [NO3]), карбонаты и бикарбонаты реагируют с кислотами и «нейтрализуют» их. При этом щёлочность воды (kH) понижается. Если в воде все больше и больше кислоты (нитратов), то щёлочность все ниже и ниже, и в конце концов, больше не сможет буферизировать (сохранять) рН. Когда щёлочность сильно упала, то есть исчерпался буфер кH, рН резко падает.
Так как кислота, которой является нитрат, конечный продукт Азотного цикла, это объясняет, почему в аквариуме со временем уровень нитратов повышается, а уровень рН понижается.
Оптимальным уровнем рН в аквариуме с растениями считается 6,8-7,2.
В мягкой воде с низким рН=6,0, примерно, 80% двуокиси углерода будет находится в форме CO2 или в виде угольной кислоты [h3CO3], и только 20% в виде гидрокарбоната. При рН=7.0 преобладает бикарбонат HCO3-. Соответственно, чем ниже рН, тем больше CO2 находится в легко доступной для растений форме.
При повышении рН с нормальных 7,0 до 8,0 менее токсичный аммоний [Nh5+] переходит в форму высокотоксичного аммиака [Nh4] — его доля увеличивается с 0,5% до 5% — в 10 раз!

Это все теория. На практике изменение уровня рН говорит о том, что с аквариумом не все в порядке и нужно принять некоторые меры.

Уровень рН можно измерить некоторыми способами.
1) Бумажки, пропитанные специальными реактивами. По окраске реактива определяем уровень рН
2) Реактивы, которые заливаются в жидкость, и по окраске определяется уровень рН
3) Специальные приборы

Первый способ самый дешёвый, но самый низкий как по точности, так и по измеряемому диапазону. Пример использования — лакмусовая бумага
Второй способ немного дороже. Здесь необходимы определённые навыки, то есть нужно отмерять определённое количество реактива и заливать в определённое количество жидкости. По точности данный способ выше первого, но диапазон также невысок.
Третий способ, самый дорогой, но в тоже время он самый точный и у него самый большой измеряемый диапазон.

Прибор (рН-meter), который я купил, измеряет рН третьим способом, то есть он не требует специальных навыков, и результат выдаёт сразу на экране с точностью до десятых.

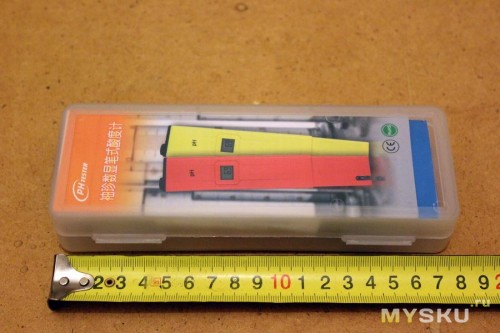

Прибор поставляется в коробке

Внутри коробки есть специальные пазы, куда вставляется сам прибор, и шлицевая отвёртка для калибровки

Когда смотрел на сайте, то мне казалось, что прибор маленький (не больше ручки), на самом деле РН-meter больше, чем ручка, и больше похож на большой маркер.

В коробке также есть два листка инструкции, один на китайском, второй на английском языке. Также там есть два пакетика с реактивами для калибровки прибора.

Инструкция



Спецификация с сайта

Specification:
Measuring pH Range: 0.0 — 14.0 pH.
Resolution: 0.1 pH.
Accuracy: ±0.1 pH (20°C), ±0.2 pH.
Operating Temperature: 0 — 50°C (32-122°F).
Relative Humidity: <95%.
Life: approx.700hours of use.
Calibration: manual,1 point.
Power: 3 x 1.5V(AG-13 button battery)(included).
Size: 15.2cm x 2.8cm x 1.5cm.


Как видим, бумажная инструкция и спецификация с сайта имеют некоторые различия (выделил жирным шрифтом).

Реактивы

Как видно из инструкции, прибором пользоваться легко (знание английского языка не обязательно).
1) Снимаем чёрный колпачок
2) Передвигаем выключатель (при этом включается индикатор)
3) Опускаем прибор в жидкость и смотрим показания.
Как видим, все просто.
Рассмотрим РН-meter ближе.
Снимаем колпачок


На последней фотографии виден какой-то белый налёт. Я его поскоблил отвёрткой и промыл водой. После этого налёта не стало. Возможно, при калибровке прибора на заводе остатки жидкости засохли. На сайте продавца в комментариях один написал, что желательно перед измерением промыть прибор в воде.
На торце прибора есть выключатель. Достаточно его сдвинуть, и прибор готов к работе

Экран не большой, хотя цифры читаются хорошо. По размерам – чуть больше, чем в цифровых термометрах. При включении хаотично бегают цифры, но стоит прибор погрузить в жидкость, показания сразу стабилизируются

На обратной стороне прибора есть калибровочное отверстие, где отвёрткой (входит в комплект) можно подкрутить показания

Если сверху у РН-meter поддеть отвёрткой крышку, на которой находится включатель прибора, то можно добраться до батареек. В приборе используется 3 батарейки распространённого формата AG-13

Напряжение на батарейках:

Как видно, батарейки целые, не разряженные

Внутренности прибора

Теперь самое интересное – тесты.

Перед тестами калибруем прибор.
Для калибровки взял обычную пластиковую бутылку из-под минералки, отрезал у неё горлышко, поставил на весы и сделал так, чтобы вес тары не учитывался. Налил в емкость 250 мл дистиллированной воды и развел в ней реактив, на котором написано рН=4,00. Сам реактив очень плохо разводится, поэтому мешал его пластиковой палочкой, примерно, 2 минуты.

После этого включил РН-meter и погрузил его в емкость с раствором.

Как видим, прибор на заводе уже откалибровали.

После калибровки прибора промыл его в простой воде, чтобы исключить влияние реактива на тесты.

Фотографии тестов

Результаты тестов свел в таблицу:

Небольшие выводы
Плюсы
1) Средняя цена. У нас за в два раза большую цену можно купить реактивы
2) Хорошее качество изготовления
3) Быстрое измерение
4) Простота измерений
5) Коробка для хранения
6) Широкий диапазон измерений

Минусы
1) В комментариях на сайте пишут, что измерение зависит от напряжения батареек. Пока данное свойство записал в минус
2) Отсутствует автоотключение

Вывод:
Хороший прибор за разумные деньги. Рекомендую к покупке

1Pc PH Meter Портативный TDS Meter LCD PH Meter Цифровой 0 9990ppm Тест качества воды Pen Анализатор твердости Medidor Ph Aquario | |

Особенности:

100% новый и высокое качество!
Ручка для проверки качества воды TDS используется для проверки значения TDS воды, проводимости воды, чтобы судить о степени чистой воды.
И при испытании температура и окружающая среда являются функцией температуры.
Продукты могут широко применяться в водоочистной промышленности, индустрии питьевой воды, семье, индивидуальном отдыхе, полевых операциях в качестве инструментов контроля качества питьевой воды.

Функции:
Функция удержания: сохраняет измерения для удобного чтения и записи.
Функция автоотключения: выключите прибор после 10 минут бездействия для экономии заряда батарей
Двойной диапазон
Инструкция пользователя:
Снимите защитную гильзу и включите «вкл»
Положите ручку в воду, вода не может превышать 4 см
Поместите ручку осторожно перемешайте в жидкости, когда степень стабильности будет отображаться на экране через 10-30 секунд, заблокируйте значение, пожалуйста, нажмите клавишу удержания
После завершения очистите ручку

Свойства товара:
Марка: нет
Тип дисплея: цифровой
Сделай сам Поставки: Сантехника
С подсветкой или нет: нет
Модель: нет
настроено: нет

Технические характеристики:
Состояние: новый
Количество: 1шт
Диапазон: 0-9990ppm
Точность: +/- 2%.
Батарея: 2 * 1,5 В (кнопка ячейки).
Размер: около 15 * 2,8 * 1,6 см
Цвет: синий

Комплектация:
1 * Ручка для проверки качества воды
1 * Pouchl

,
Промышленный рН-метр рН-кислоты контроллер кислотности и щелочи метр | |

PHMeter 、 PHS физические чертежи :

H-101typePHE Физическая схема электрода:

PHStandard жидкость физический рисунок:

Стабильный 、 точный 、 надежный 、 долговечный benefits Ощутимые преимуществаЭто самое большое преимущество этого продукта.

PC-2110type On-linePHmeter

Новое поколение интеллектуального детектора качества воды。 Работа в китайском меню 、 Высокая стабильность 、 Превосходная повторяемость 、 Многофункциональные функции , Можно точно измерять в раствореPHvalue 、 Окислительно-восстановительный потенциал (ORP) и значения температуры ide Широко используется : охрана окружающей среды 、 утилизация сточных вод 、 Тепловая мощность 、 Порода 、 пищевая переработка 、 печать 、 металлургия 、 Аптека 、 ферментация 、 химическая промышленность 、 Решения, такие как водопроводная водаПоказатель обнаружения стоимости。
Основные функции :
● Жидкокристаллический дисплей с большим экраном и точечной матрицей operation Работа в китайском меню , Однопараметрический одновременный дисплей 90
● Функция автоматической температурной компенсации
● Функция связи : Интерфейс связи HaveRS-485 (Частичная совместимость MODBUSProtocol , Согласование) , ConvertibleRS-232。4 ~ 20 мА выходной ток, соответствующийPHValues, может быть установлен произвольно。
● Дополнительное программное обеспечение для онлайн-сбора данных нашей компании хост-компьютер acquisition Сбор и обработка данных。
● Блокнот : PH / ORPPatterns можно хранить отдельно50 гарантии , Пользователи могут записывать измерения по мере необходимости.。
● Автоматическая идентификация стандартной жидкости , Возобновляемые заводские настройки。
● сторожевой таймер: убедитесь, что прибор не дает сбоев。
● Все основные устройства от известных зарубежных брендов .。
● Защита от сбоя питания > 10год
Технический индекс
● диапазон измерения: -2.00 ~ 16.00PH , -1999 ~ 1999 мВ (ОВП) , - 10 ~ 130.0 ℃
● коэффициент дискриминации по ветвям: 0,01PH , 1 мВ , 0.1 ℃
● степень сущности: ± 0.01 PH , ± 1 мВ , ± 0.3 90
● стабильная природа набора: ≤0,01pH / 24 ч
● PHSстандартное решение: 6,86 / 4,00 / 9.18 7.00 / 4.00 / 10.01
● температурная компенсация: 0 ~ 99,9 ℃ (PH)
● pHCorrection range: нулевая точка ± 1,45 pH ; Наклон ± 30%
● интерфейс управления: два комплекта ON / OFFРеле контактов , Разделены на высокие точки 、 Низкие Аварийное управление。
● Изолированный выходной сигнал : 4 ~ 20 мА Выход защиты от изоляции
● Следующее электрическое навесное оборудование : Произвольная установка задержки реле , Нагрузка реле 10A 220VAC
● Условия работы: Температура окружающей среды составляет 0 ~ 60 ℃, относительная влажность≤90%
● Входной импеданс: ≥1 × 1012 Ом
● Выходная нагрузка: нагрузка < 500 Ом (0-10 мА) , нагрузка < 750 Ом (4–20 мА)
● Рабочее напряжение: 220 В переменного тока 10% 、 50/60 Гц
● дюйм линейки: 96 × 96 × 115 мм
● Размер отверстия: 91 × 91 мм
● большое количество: 0.9 кг

'

,
Онлайн рН-метр с 5-метровым проводным датчиком pH для сточных вод и выходным сигналом 4 ~ 20 мА ЖК-дисплей ph-метр Аквариум | онлайн-ph-метр | ph-метр aquariumph meter

применимые случаи: очистка сточных вод, водопроводные сооружения, речная вода, неочищенная вода, сверхчистая вода промышленность

1.Сх-IPH-1205 серия промышленных инструментов управления на основе микрокомпьютера - это прецизионные измерители для измерения значения pH раствора.

2. Обладая полными функциями, стабильной производительностью, простотой в эксплуатации и другими преимуществами, они являются оптимальными инструментами для промышленных измерений и контроля значения PH.

3. ЖК-дисплей с подсветкой и отображением ошибок

4. Автоматическая температурная компенсация; двухточечная калибровка; изолированный токовый выход 4-20 мА; двойное реле управления; регулируемая задержка; тревога с верхним и нижним порогами;

5. Память с пониженным энергопотреблением и более десяти лет хранения данных без резервной батареи.

6. Основные функции включают в себя: американские чипы T1; 96 * 96 мирового класса оболочки; всемирно известные бренды на 90% комплектующие

7. Изолированный выход защиты с помощью фоторазъёма

8.Нет помех между входными и выходными сигналами памяти EEPROM; резервная батарея не требуется и потери данных после отключения питания

9. Высокоэффективный операционный усилитель; симметричные положительные и отрицательные значения ОВП; низкотемпературный дрейф;

высокая стабильность и точность.

Ph, Проводимость, ОВП, Остаточный хлор, Растворенный кислород (DO), Мутность, Контроллер солености / Электрод

Заводская выставка

Сертификаты

.
Портативный цифровой ЖК-измеритель рН Ручка высокой точности рН-кислотомер измеритель рН-РН прибор для контроля качества воды оборудование | |
Характеристика:
1. Ручка для мониторинга PH имеет функцию блокировки и автоматического отключения.
2. Ручка PH имеет функцию, для калибровки тестера pH-ручки не требуются никакие отвертки.
3. Цифровой тестер и PH-тестер имеют функцию ATC, на данные измерений не влияет температура
4. Такие как гидропоника и садоводство, бассейны и спа, аквариумы и рифовые резервуары, ионизаторы воды, фильтр для воды.питьевая вода и многое другое. Сохраняет измерения для удобного считывания и записи.

Спецификация:
Тип: Прибор для контроля pH
Материал: пластик
Размер: 155 мм (L) × 31 мм (W) × 18 мм (H)
Подходит для тестирования баланса pH питьевой воды, бассейна, аквариума, системы RO, спа или гидропоники.

В пакет включено:
1 шт. * Прибор контроля pH
1 шт. * Руководство по эксплуатации

.

Отправить ответ

avatar
  Подписаться
Уведомление о
