Нужно ли ставить автомат на нулевой провод: Можно ли рвать ноль автоматом?

Можно ли рвать ноль автоматом?

Можно ли рвать ноль автоматом? Этот вопрос начинают задавать себе многие, когда начинают выбирать вводной автоматический выключатель. Нулевой проводник нужно заводить на автоматический выключатель или сразу на нулевую шину? Ответ на этот вопрос мы будем искать в ПУЭ. Вам листать эту толстую книгу совсем не нужно, так как ответ вы можете узнать в данной статье. Также здесь приведены ссылки на соответствующие пункты нормативных документов.

Для возможности отключения нулевого проводника вместе с фазным применяют 2-х полюсные (в однофазной сети) и 4-х полюсные (в трехфазной сети) автоматические выключатели.

Для того чтобы определиться можно ли в вашей ситуации рвать ноль автоматом, нужно посмотреть какая система заземления применена в доме.

Сначала познакомимся с пунктом 1.7.145. ПУЭ:

Не допускается включать коммутационные аппараты в цепи PE- и PEN-проводников, за исключением случаев питания электроприемников с помощью штепсельных соединителей.

Допускается также одновременное отключение всех проводников на вводе в электроустановки индивидуальных жилых, дачных и садовых домов и аналогичных им объектов, питающихся по однофазным ответвлениям от ВЛ. При этом разделение PEN-проводника на PE- и N-проводники должно быть выполнено до вводного защитно-коммутационного аппарата.

PEN-проводник совмещает в себе нулевой рабочий N и нулевой защитный PE проводники на всем протяжении от источника питания. Это система заземления TN-C.

Как определить ее дома? Загляните в распределительный щиток и если ввод 2-х жильный, то у вас TN-C. Тут нет третьего отдельного заземляющего провода. Она использовалась раньше, и встречается в домах советской постройки.

В данной ситуации ПУЭ запрещается рвать ноль автоматом.

Однофазная схема распределительного щита будет выглядеть примерно так:

Трехфазная схема распределительного щита будет выглядеть примерно так:

Хотя при такой системе заземления вы все таки можете ноль пропустить через автомат, если у вас объект недвижимости (частный дом, дача и т. д.) питается однофазным ответвлением от линии электропередач, при условии, что сделано разделение проводника PEN до автомата. Тут уже получается 3-х проводная сеть.

Если в вашем доме система заземления TN-S. Это когда проводники N и PE разделены на самостоятельные проводники на всем протяжении от источника питания.

Как ее определить дома? Загляните в щиток и если ввод 3-х жильный (в однофазной сети) или 5-и жильный (в трехфазной сети), то у вас TN-S.

В данной ситуации пункт 1.7.145. ПУЭ запрещает рвать автоматом только заземляющий проводник PE. Поэтому нулевой проводник можно заводить на автоматический выключатель.

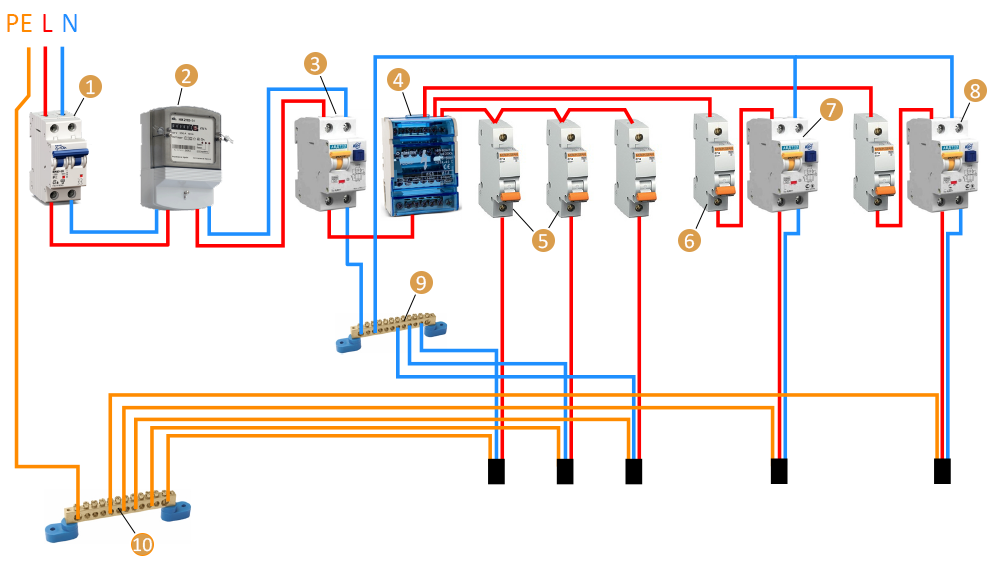

Однофазная схема распределительного щита будет выглядеть примерно так:

Трехфазная схема распределительного щита будет выглядеть примерно так:

Если защита осуществляется не автоматическими выключателями, а с помощью предохранителей, то смотрим в ПУЭ пункт 3.1.17.

При защите сетей предохранителями последние должны устанавливаться на всех нормально незаземленных полюсах или фазах. Установка предохранителей в нулевых рабочих проводниках запрещается.

Учтите только то, что заводить “L” и “N” на разные автоматические выключатели запрещено. Их нужно подключать только к одному аппарату, который обеспечивает одновременное отключение обоих проводников. Это прописано в пункте 3.1.18. ПУЭ.

Расцепители в нулевых проводниках допускается устанавливать при условии, что при их срабатывании отключаются от сети одновременно все проводники, находящиеся под напряжением.

Как видите «допускается» не означает «нужно». Поэтому решайте сами нужно ли рвать ноль автоматом в системе заземления TN-S.

Еще хочу отметить рекомендации ПУЭ изложенные в пункте 7.1.21.

При питании однофазных потребителей от многофазной питающей сети ответвлениями от воздушных линий, когда PEN-проводник воздушной линии является общим для групп однофазных потребителей, питающихся от разных фаз, рекомендуется предусматривать защитное отключение потребителей при превышении напряжения выше допустимого, возникающего из-за не симметрии нагрузки при обрыве PEN-проводника. Отключение должно производиться на вводе в здание, например воздействием на независимый расцепитель вводного автоматического выключателя посредством реле максимального напряжения, при этом должны отключаться как фазный (L), так и нулевой рабочий (N) проводники.

Например, от одной воздушной линии с совмещенным нулевым рабочим и нулевым защитным проводником PEN питается улица из нескольких частных домов. Несколько домов подключены к одной фазе, несколько домов к другой фазе и т.д. При обрыве общего для всех проводника PEN возможно превышение напряжении, так как нагрузка на фазах не равномерная. Вот в такой ситуации в ПУЭ рекомендуется защищаться от скачков напряжения с помощью реле напряжения, при этом одновременно должны отключаться L и N.

Улыбнемся:

Пошли как-то мастер и практикант устранять повреждение на высоковольтном кабеле. Пришли и смотрят: кабель перепахан, жилы скручены…
Мастер:
– Я подсуну лом между жил, а ты бей по ним кувалдой, чтобы они разогнулись. – Все понял? – Бей!
Практикант размахнулся и как даст кувалдой мастеру по каске. Мастер, естественно, с копыт и сошел.

– Дяденька, простите, я не нарочно, я не хотел, я промахнулся, я больше не буду…
Мастер (с осоловевшими по 5 копеек глазами):
– Какая падла ток включила?!

Есть ли такое постановление, что при установке эл. счетчика на даче провод подключать напрямую к нему, а не через автомат — Спрашивалка

Есть ли такое постановление, что при установке эл. счетчика на даче провод подключать напрямую к нему, а не через автомат — Спрашивалка

11

111

Поставили на даче электросчетчик. устанавливал электрик и подсоединил через автомат, а потом на счетчик вывел. Потом приехал другой электрик и сказал, что не правильно, т. к. нужно напрямую к счетчику подсоединять. кто-нибудь знает это так? или просто развод какой-то? И если кто хнает подскажите для провода СИП 16х4 нужно ли заземление?

Дело в том, что воровать электричество никто не собирается. Просто уже сделано с автоматом вот и думаю стоит ли переделывать все это или нет? +работать придется давольно сильными приборами такими как сварка, бытовые электроприборы.. . их работа ни как не повлияет, если напрямую все будет?

• установка
• провод
• постановление
• автомат
• дача
• счетчик

Pavel .

Артем, ваш вопрос выеденного яйца не стоит. Если вы честный человек и не собираетесь воровать электроэнергию, то не хитрите, подключите ваш счетчик напрямую, а от него уже сделайте разводку с автоматами. Если же вы хотите, как тут правильно говорят, на чужом *** в рай въехать, то тогда всеми правдами и неправдами требуйте перед счетчиком поставить автомат, чтобы потом к нему подключиться минуя счетчик. Признайтесь, что именно из-за этого вы и подняли этот вопрос? Для вашего сведения электрический счетчик это самая крепкая часть электроустановки после стен и фундамента.

Он выдерживает ток 50 А. и менять его вам наверняка не придется в ближайшие 10-20 лет. Да в ПУЭ предусматривается возможность установки автомата перед счетчиком. Но, совсем необязательно, что эта возможность должна быть реализована. Если в садоводстве решили, что не надо ставить автомат, значит не надо.

S.

Strannik ….

По пуэ перед узлом учета электроэнергии должно стоять расцепляющее устройство или автомат для возможности демонтажа устройства учета электроэнергии для замены, ремонта или поверки.

Во! Нашел статью из ПУЭ:
1.5.36. Для безопасной установки и замены счетчиков в сетях напряжением до 380 В должна предусматриваться возможность отключения счетчика установленными до него на расстоянии не более 10 м коммутационным аппаратом или предохранителями. Снятие напряжения должно предусматриваться со всех фаз, присоединяемых к счетчику.

Так что пошел на х*й ваш второй электрик! Единственное, что они имеют право сделать-закрыть и опломбировать доступ к клеммам вводного автомата. И все!

Руслан Акбулатов

По новому ГОСТу подключают через автомат, первый монтажник все правильно сделал второй не читает нормативных документов, а что СИП? Вы провод заземлить хотите или опору или что?

Сергей Кузьмин

На вводе, т. е. перед счетчиком обязательно нужно ставить автомат. И требования такие есть и для вашего же блага. Например, нужно счетчик поменять. И где вы будете отключать напряжение? Причем автомат этот тоже должен быть под пломбой, чтобы можно было лишь отключать напряжение, но не было доступа к клеммным контактам.

МВ

Михаил Володин

Если подключить через автомат, счётчик стоять будет для показухи, а обогрев домика будешь брать с автомата. Садоводы будут платить за тебя по общему счётчику. Хорошее правило придумал для себя (на чужом х. . ехать в рай) . Всегда и везде напряжение подводится на эл. счётчик и пломбируется.

АП

Анастасия Понявина

у меня стоит счетчик с автоматами до сч. . Автоматы опломбированы.

ДК

Денис Краснослободцев

Чушь полная. УЗО нужно ставить, а автомат ставится после счётчика на каждую линию свой… Посмотрите в интернете схему подключения квартирного счётчика… Там всё нарисовано…

ГМ

Георгий Мовшевич

до счетчика в домах стоит кнопка на 2 провода, а после счетчика автомат

Е*

Евгений ****

Автомат до счётчика должен быть в закрытом корпусе для возможности его опломбирования. Заземлять необходимо корпус щита для вашей же безопасности, независимо каким проводом или кабелем выполнено подключение.

ИС

Ирина Степанова

По правилам надо ставить автомат перед счётчиком. Но автомат помогает воровать электроэнергию, так как можно запитаться с контактов автомата помимо счётчика. Потому на некоторых дачах и принимают решение подключать провод напрямую к счётчику .Ведь энергосбыт не принимает эту электроустановку-всё во власти товарищества. . Работал у одного клиента на даче, у него там трёхфазный счётчик вообще 10 лет дует в обратную сторону. Вот и вызвал меня-посмотри, как же так? А у него ТТ подключены не правильно.

Настена Сенина

если до счётчика не 100500 метров от столба, то в автомате нет нужды, но если его поставить – хуже не будет и да-же какая-то защита появится

надо ставить только в бокс и пусть пломбируют его
(видите. ушки там у автомата под проволочки)

Похожие вопросы

куда подключать провод от эл. клапана ХХ ваз ?

Можно ли переменный резистор (для регулировки света – 220В) подключать напрямую – на провод?

возможна ли установка трехфазного счетчика на даче по закону?

Электричество. Установка контрольных счетчиков.

Как можно заменить эл/провод в в эл/двигателе, провод, 1,0-42 витка, а есть только провод 0,9 и 1,06.Как персчитать?

Установка однофазного счетчика

Подключение автоматов в щитке. Что если и нулевой провод подключать через автомат?

Здравствуйте! , Подскажите, пожалуйста, кто снимает показания с эл. счетчика на столбе на даче? В доме счетчика нет

какой эл. счетчик лучше :”меркурий 201″ или редуктовый. счетчик лучше :”меркурий 201″ или редуктовый?

Oбнаружен провод заканчивающийся вот таким разъёмом. Что к разъёму подключалось?…

Что такое нейтральный провод (все, что вам нужно знать)

Большую часть времени нам не нужно слишком много думать о наших электрических проводах, потому что они просто работают в фоновом режиме. Мы используем эти электрические провода каждый раз, когда щелкаем выключателем, подключаем зарядное устройство для телефона или включаем микроволновую печь.

Если вы живете в недавно построенном доме или думаете о его строительстве, вы, вероятно, слышали термин «нейтральный провод». Хотя большинство из нас знает, что он делает, не все из нас уверены, что это такое. В этом блоге мы более подробно рассмотрим нейтральные провода, что они делают и почему они важны в нашем доме.

Нейтральный провод — это провод, по которому цепь возвращается к первоначальному источнику питания. Нейтральные электрические провода являются жизненно важным компонентом любой электрической системы. Они обеспечивают эффективный способ безопасной передачи электроэнергии от источника к розеткам, оборудованию и приборам. Нейтральный провод обычно имеет белую или серую внешнюю изоляцию, а токоведущие или горячие провода обычно имеют черную или красную изоляцию.

Нулевой провод предназначен для соединения заземляющего проводника в цепи обратно с главным сервисным щитом. В хорошо построенной цепи электричество будет проходить как по горячим, так и по нейтральным проводам, чтобы достичь места назначения. Без надлежащего функционирования обоих этих проводов это было бы небезопасно для людей и объектов, находящихся поблизости, поскольку они могут быть поражены электрическим током из-за оголенного провода под напряжением.

Нейтральные электрические провода следует использовать с осторожностью, так как в определенных условиях они находятся под напряжением из-за их основной роли в цепях заземления.

Нейтральный провод обычно белого цвета

Существует множество стандартов идентификации проводов, многие из которых основаны на цветовых кодах электрических проводов. Однако не все цветовые коды электропроводки одинаковы, а некоторые даже противоречат друг другу. Подавляющее большинство электрических систем имеют уникальный цветной пластиковый экран на отдельных проводах шнура. Это позволяет поддерживать электрический ток, содержащийся в проводе. Это также упрощает просмотр того, что представляет собой каждый провод, что упрощает работу с ними. Нейтральный провод в большинстве типичных систем переменного тока белого цвета.

Можем ли мы получить удар током от нейтрального провода?

Можем ли мы получить удар током от нейтрального провода? Это вопрос, который многие задавали в отношении проводки в наших домах и на предприятиях. Ответ на этот вопрос и да, и нет. С одной стороны, нейтральный провод несет электричество, но он не горячий и не «живой», как другие провода в вашей цепи. Он не несет того же напряжения, что и провод под напряжением, поэтому вас не ударит током, если вы коснетесь его напрямую.

Однако поражение электрическим током может произойти от нейтрального провода, если между двумя проводами в цепи имеется дисбаланс. Если через один из этих проводов проходит слишком большой ток, это может вызвать электрическую дугу, что может привести к поражению электрическим током, если вы соприкоснетесь с ним.

Нужно ли подключать нейтральный провод к земле?

Вопрос о том, нужно ли заземлять нулевой провод, является распространенным среди домашних электриков. В целом ответ положительный — соединение нулевого провода с землей является важной мерой безопасности. Основной целью подключения этого провода к земле является защита от возможных поражений электрическим током и пожаров, вызванных непреднамеренным контактом с проводами под напряжением или неисправной проводкой.

Подключение нейтрального провода может предотвратить короткое замыкание в случаях, когда горячий и нейтральный провода каким-либо образом перекрещиваются. Если эти два провода не заземлены, они будут под напряжением и вызовут искрение. Это искрение может привести к значительным повреждениям, таким как расплавление изоляции и искрение из электрических розеток, что увеличивает риск возгорания. Кроме того, без заземления слишком много электричества может проходить через другие объекты, через которые не должно проходить электричество.

В чем разница между нейтралью и землей?

При электропроводке дома или любого другого сооружения важно понимать разницу между нейтральным и заземляющим проводами. Нейтральный провод — это электрический проводник, по которому ток от источника питания поступает обратно к сервисному щитку. Это помогает сбалансировать количество электричества, протекающего через любую цепь. С другой стороны, заземляющий провод передает избыточное электричество от электрических устройств в землю, что предотвращает поражение электрическим током или возгорание при неисправности устройства.

Наиболее распространенным типом нейтрального провода является белая изолированная жила с оребрением по всей длине, тогда как заземляющие провода обычно представляют собой неизолированные медные жилы, которые иногда также могут быть зеленого цвета. Оба типа проводов всегда должны быть надежно подключены к соответствующим розеткам и приборам, чтобы они функционировали должным образом.

Заключительные мысли

В заключение отметим, что нейтральный электрический провод является важной частью любой электрической системы. Без него ток будет течь бесконтрольно и может привести к серьезным травмам или повреждению имущества. Правильная установка нейтрального провода очень важна, так как неправильная установка может быть опасной. Знание важности нейтральных проводов может помочь людям убедиться, что они правильно подключены и безопасны в своих домах. Если после прочтения этой статьи у вас остались вопросы о нулевых проводах, обязательно обратитесь к электрику за дополнительной информацией.

D&F Liquidators

D&F Liquidators уже более 30 лет обслуживает потребности в электротехнических строительных материалах. Это международная информационно-координационная служба площадью 180 000 квадратных метров, расположенная в Хейворде, Калифорния. Он хранит обширный перечень электрических разъемов, фитингов для кабелепроводов, автоматических выключателей, распределительных коробок, проводов, защитных выключателей и т. д. Он закупает электроматериалы у первоклассных компаний по всему миру. Компания также имеет обширный ассортимент электротехнической взрывозащищенной продукции и современных электросветотехнических решений. Покупая материалы оптом, D&F имеет уникальную возможность предложить конкурентоспособную ценовую структуру. Кроме того, он способен удовлетворить самые взыскательные требования и отправить материал в тот же день.

Что делает нейтральный провод?

Маркировка проводов

Нейтральный провод — это один из двух основных проводов в стандартной системе переменного тока. Он обеспечивает путь для электричества, чтобы вернуться к электрическому щиту. Он будет проходить вместе с плюсовым проводом, который подает электричество от панели (или другого источника) к машине или тому, что требует электричества. Наличие этой петлевой системы позволяет электричеству безопасно и надежно поступать в соответствующее оборудование, а затем обратно.

Часть цепи под напряжением

Некоторые люди считают, что название «нейтральный» означает, что через нее не проходит ток, но это не так. Нейтральный провод является частью цепи под напряжением, а это означает, что в любое время, когда он подключен, через него, вероятно, будет проходить электрический ток. По этой причине необходимо проявлять крайнюю осторожность при работе с нейтральным проводом силового кабеля. Если на этом кабеле необходимо выполнить работы, его следует сначала полностью отключить от любого потенциального источника питания. В идеале следует соблюдать процедуру блокировки и отключения, чтобы гарантировать, что питание не будет случайно восстановлено.

Нейтральный провод обычно белого цвета

В подавляющем большинстве электрических систем различные провода в шнуре имеют пластиковый экран разного цвета.
