Делаем самодельный обогреватель для гаража из нихромовой проволоки своими руками

Самодельный обогреватель

Содержание:

Опытные автолюбители знают, что на ремонт и обслуживание любимого автомобиля затрачивается немало времени и сил.

В результате нарушения правил содержания автомобиля, «железный конь» способен взбрыкнуть в любой момент. В зимнее время, при минусовой температуре, когда приходится выявлять и устранять неисправности авто, очень важно создать комфортные условия для ремонта.

Здесь поможет обогреватель несложной конструкции, который вполне возможно сделать самому.

Даже если гараж подключен к центральному теплоснабжению, но оно недостаточно нагревает помещение, то здесь выручит обогреватель. Согласно правилам содержания автомобиля, необходимая температура в гараже должна быть не ниже +5 ⁰С. К тому же, в холодное время года обогреватель поможет завести авто, разморозив антифриз.

Основные требования к гаражному обогревателю

Учитывая, что гараж относится к малогабаритным помещениям, необходимо чтобы обогреватель в нем соответствовал следующим требованиям:

количество кислорода, сжигаемого при работе обогревателя, а также уровень выделяемых токсических веществ были минимальными;
соответствие технике пожаробезопасности – необходимо исключить угрозу взрыва и пожара;
компактный калорифер не должен затруднять передвижение по гаражной площади, занимая немного места;
хороший обогреватель нагревает помещение за короткий срок, поддерживая температурный уровень в течение длительного времени;
финансовые затраты на создание калорифера должны быть меньше стоимости заводского аналога.

Всем этим требованиям соответствует обогреватель, который несложно изготовить самостоятельно. Вам потребуются листы текстолита, моток нихромовой проволоки и клей.

Создание будущего прототипа и этапы работ

Обогреватель «Доброе тепло» как прототип нашего

В основе устройства самодельного калорифера лежит принцип действия обогревателей «Доброе тепло».

Популярность они получили благодаря быстрому нагреву небольших помещений. При том, что затраты электроэнергии невелики, тепло в помещении распределяется равномерно.

Конструкция данных обогревателей несложна и практически безопасна. Дело в том, что основной нагревательный элемент заключен в материал, исключающий возможность пожара. К тому же, компактность прибора позволит занять ему в гараже немного места.

Подключив к такому самодельному калориферу таймер, можно регулировать режим его работы. Для зимнего времени года достаточно установить режим «час работы, два — отключение».

За один час обогреватель вполне прогреет гараж для спокойного ремонта авто в течение последующих двух часов без его работы. Для более теплого времени года настройки таймера можно изменить.

Предварительное тестирование

Нихромовая проволока (нить) как основной нагревательный элемент

Предварительный эксперимент нужен для того, чтобы определить необходимую мощность обогревателя.

В финансовом плане вы не пострадаете, так как материалы, как правило, используются подручные.

Нихромовая проволока является полуфабрикатом, производимым из сплава никеля и хрома. Она характеризуется высокими показателями электрического сопротивления.

Процент никеля в данном сплаве составляет до 80%, обеспечивая пластичность и устойчивость к коррозии.

Наличие в составе проволоки хрома добавляет ей повышенные показатели твердости и устойчивости к высоким температурам.

Если сопротивление нихромовой проволоки неизвестно, то желательно его установить самостоятельно. Для этого скручивают спираль из отрезка проволоки длиной 1 м.

Расположив внутри нее термометр, подключают проволоку к источнику питания с трансформатором.

В момент, когда температура на термометре достигнет отметки в 40 ^о

С, необходимо записать показания амперметра и вольтметра.

Они помогут определить сопротивление проводника.

Также, если известен диаметр проволоки, можно узнать ее сопротивление из таблицы расчета:

Таблица сопротивлений нихромовой проволоки для нагревательного прибора

Далее, учитывая, что самодельный калорифер будет работать от розетки в 220 вольт, необходимо узнать количество проволоки для получения мощности переменного тока в 100-120 ед. К примеру, для нагревателя мощностью в 100 Ват понадобится 24 м нихромовой проволоки диаметром 0,3 мм.

Процесс изготовления обогревателя по шагам

Стеклотекстолит как основа для крепления нихромовой нити

Для изготовления самодельного гаражного обогревателя потребуется лист текстолита толщиной до 1,5 см.

Он будет служить основанием для проволочной нагревательной спирали. Разделенный на две части, стеклотекстолит не только защитит от горячей проволоки, но и быстро обогреет холодное помещение.

Вся поверхность текстолитового листа является нагревающей. Однако, для обогрева гаража достаточно куска 0,5 х 0,5 м материала с каждой стороны нагревателя.

Не обязательно, чтобы обогреватель был квадратным, подойдет любая форма прямоугольника.

Здесь более важно, чтобы части текстолита были одинаковыми, и основа для крепления спирали надежно закрывала ее.

Принципиальная схема гаражного обогревателя

Листы текстолита с внутренней стороны будущего калорифера обрабатываются наждачной бумагой.
Далее на основу наносится разметка. От нижнего и верхнего краев оставляется поле в 2 см, от боковых – отступ в 3 см.
Отметив границы размещения проволоки, необходимо рассчитать количество ее сложений при длине 24 метра. Длина шага обмотки равна высоте отмеченной рамки на основе обогревателя (не забываем, что верхнее и нижнее поле не учитываются).
После расчета количества сложений проволоки, нужно отметить расстояние между ее витками. Для наших параметров калорифера оно составляет 8-13 мм.
По краю отмеченной рамки, согласно расчетам, просверливают маленькие отверстия, в которые вставляют метки — спички или зубочистки.
Далее высверливается еще два отверстия для выхода провода подключения к источнику питания.
Не натягивая, аккуратно, проволоку укладывают «змейкой». Здесь сформировать нагревательный элемент помогают спички. Уложив пять-семь витков «змейки», необходимо закрепить их бумажными полосками. Бумага, толщиной в 1 см, при помощи клея «Монолит» фиксирует нить накаливания.
Края «змейки» также, после снятия спичек, приклеиваются при помощи полосок бумаги.
В просверленные отверстия для сетевого провода вставляют заклепки из металла, на которые наматывают конец проволочной «змейки».
С наружной стороны обогревателя к заклепке прикрепляется шайба. Она нужна для надежной фиксации электропроводящего контакта.

Сетевой шнур можно подсоединить и внутри калорифера, недалеко от спирали накаливания. Для этого зачищенные концы электропровода наматывают на заклепки с внутренней стороны стенки обогревателя.

Проверка на работоспособность, тестирование и внешний вид

Одним из завершающих моментов в изготовлении калорифера является его проверка на безопасность и работоспособность. Для этого сначала нагреватель подключают к омметру, а затем и к сетевому электропитанию.

Для повышения уровня прочности электроприбора, изнутри его покрывают слоем эпоксидного клея. При размерах нашего обогревателя (0,5 х 0,5 м) потребуется не меньше 150 г эпоксидки. Состав наносится вдоль «змейки» накаливающей проволоки.

Закрывается конструкция вторым листом текстолита. Для того, чтобы конструкция «схватилась», на нее устанавливают груз весом около 40 кг.

Через 24 часа обогревателем, сделанным своими руками, вполне можно пользоваться. Декорируется поверхность каким-нибудь отделочным материалом (к примеру, пленкой из винила или просто тканью).

Листы текстолита также можно склепать, установив на поверхности дополнительные крепежи для настенного монтажа. Только уходя из гаража, не забывайте выключать электроприборы, особенно самодельные.

Данный способ производства калорифера является простым и мало затратным. Помимо приобретения теоретических знаний, позволяющих за 2 дня смастерить качественный обогреватель для гаража, удовольствие принесет здесь и сам процесс работы, и результат.

Мини электрический обогреватель 12 В 80 Вт

В этом мастер-классе я покажу как сделать маленький электрический обогреватель, который работает от 12 вольт и потребляет 80 Ватт мощности. Он дает хороший теплый ветерок которого вполне хватит чтобы отогреть ваши руки. Мини обогреватель очень простой в изготовлении, делается из компьютерного кулера менее чем за 30 минут.

Детали и инструменты для обогревателя

Детали, которые вам понадобится:

Компьютер вентилятор 12 В, с размерами 40x40x10 мм.
Провод для подключения, не менее 1-го квадратного миллиметра в сечении.
Примерно 1-го метра тонкой нихромовой проволоки, можно взять из сгоревшего фена.
Примерно 15 см толстой медной или стальной проволоки.
Кусок листового металла, где-то 40×160 мм. Можно взять из консервной банки.
4 винта с гайками для прикручивания к вентилятору.
Изолента.
Кусок проволочной сетки.

Инструменты, которые вам понадобится:

Паяльник с припоем.
Ножовка.
Мультиметр.
Зажигалка.
Отвертка.

Изготовление нагревательного элемента

Прежде чем начать изготавливать нагревательный элемент, необходимо подобрать размер нихромовой спирали, чтобы обеспечить равномерное распределение тепла.
Я нарезал отрезки спирали и замерил ток каждой. Изначально расстояние, где резать, я выбирал измеряя сопротивление 8,6 Ом примерно. В итоге каждая секция у меня будет потреблять примерно 1,4 А тока. Таких отрезков будет пять и ток в конечном итоге составить чуть менее 7 А. Вентилятор я не учитываю.

После подготовки спиралей переходим к изготовлению держателей для них.

Делаются они из толстой проволоки. Сгибаем такие загогулины как на фото.

Примеряем к ним нихромовые спирали, чтобы они при установки были на некотором расстоянии от вентилятора. И ни касались ничего кроме концов.

Прикручиваем держатели к вентилятору винтами.

Одеваем все нагревательные спирали.

Припаиваем места соединения. Пайку производите с применением активного флюса, так как нихром практически не паяется.

Подключение проводов

Провода вентилятора зачищаем и подключаем к нагревательному элементу, зажимая их винтами с обной стороны.

С другой стороны продеваем провод питания и подключаем к нагревательному элементу с другой стороны.

Для испытания работы нагревателя с вентилятором воспользуемся мощным источником питания. Я взял аккумулятор. Подключаем и замеряем потребляемый ток. Как и рассчитывалось, он составляет порядка 7 А. Все элементы нагреваются равномерно, обдуваются воздухом от вентилятора и выходит горячий воздух.

Корпус обогревателя

Корпус можно изготовить из жести от банок. Взять лист металла и вырезать из него полосу 4×16 см, согнуть в квадрат 4×4 см. Затем спаять все припоем и корпус будет готов. Убедиться что вентилятор входит в корпус.

Сетку можно взять или спаять самому из отрезков проволоки. Размеры берем по корпусу. Вставляем сетку в корпус и так же припаиваем.

Чтобы весь нагревательный элемент держался плотно, необходимо обмотать вентилятор по кругу изолентой, она придаст плотность. И с усилием вставить все в корпус.

Готовый маленький обогреватель

Наш мини обогреватель готов. В принципе он почти безопасен как мне кажется, но оставлять его без присмотра не стоит.

Общая мощность около 80 Вт. Такой обогреватель можно использовать в автомобиле. Питание брать с гнезда прикуривателя. Конечно салон им не прогреешь, а вот лобовое стекло или свои руки отогреть можно.
Я надеюсь, что вам понравилась моя самоделка.

Если у вас есть какие-либо вопросы, оставляйте их в комментариях. До новых встреч!
Original article in English

Как сделать простой электрический обогреватель воздуха своими руками из спирали проволоки нихрома.

В период зимних холодов как никогда актуальны различные обогреватели помещений. Их можно купить, выбирая подходящий. А можно сделать и самому, по крайней мере собрать простую конструкцию электрообогревателя из обычного нихрома и вентилятора вполне по силам любому технарю. Несложным вариантом электрического нагревателя воздуха в помещении будет намотка спирали нихрома на полый каркас, что устойчив к высокой температуре (пластины слюды как раз подойдут). Чтобы рассеивать выделяемое спиралью тепло будем использовать обычный вентилятор подходящего размера.

Итак, как же сделать своими руками несложный электрический нагреватель воздуха? Сначала нужно сделать каркас и спираль из нихрома. Поскольку температура у нагретой спирали немаленькая, то каркас (на котором будет обвита спираль из нихромовой проволоки) должен быть термостойким. Для этого хорошо подходит слюда. Берём две небольшие прямоугольные полоски слюды (толщиной примерно 1 мм), и соединяем их крестом (предварительно у каждой проделав в середине прорезь до половины полоски). Закрепить их в таком положении можно при помощи обычного алебастра или гипса. Просто нужно развести гипс и по бокам немного облепить раствором.

Для этого воздушного электронагревателя понадобятся ножки, на которых он будет стоять. Их я делал из обычного одножильного провода диаметром 1,5 мм (медь, алюминий). Придав нужную форму проводу, получив ножки, крепим их в еще пока не застывший раствор гипса. В итоге после застывания гипса мы получим вполне устойчивый каркас с ножками, на который после намотаем спираль нихрома.

Что же касается самой спирали, как ее делать. Допустим мы запланировали мощность электрического обогревателя в 2 кВт. Питать мы электрообогреватель будем от обычной сети 220 вольт. Используя формулу закона ома легко можно посчитать, что этот 2 киловаттный электронагреватель воздуха будет потреблять около 9 ампер. Зная силу тока и напряжение можно вычислить сопротивление спирали из нихрома, которое равно 24,5 ома. Сечение провода нихрома под спираль пусть будет около 0,8 мм.

Берем наш провод нихрома и вымеряем длину, которая соответствует сопротивлению 24,5 ома (растягиваем провод и сразу мультиметром проводим измерения). Итак, у нас уже есть нужная длина проволоки нихрома. Теперь из нее делаем спираль. Просто накручиваем виток к витку на какой нибудь стержень диаметром около 0,5 см. После этого уже эту спираль (чуть растянув, чтобы не было прямого соприкосновения витков спирали между собой) наматываем на наш ранее сделанный каркас из слюды. Чтобы спираль не ползала по каркасу, аккуратно в нужных местах ее закрепляем с помощью проволочек. К концам спирали из нихрома подсоединяем провода, которые идут к вилке, что будет вставляться в розетку.

P.S. Чтобы придать конечный вид нашему электрическому обогревателю воздуха ставим сделанный нами нагреватель на какое-нибудь основание. Возле него обязательно нужно также поставить вентилятор (достаточной мощности), чтобы он потоком воздуха развевал тепло в пространстве. Без вентилятора этот нагреватель лучше не включать, так как это чревато его перегревом. Сама же конечная конструкция уже зависит от вас. Возможно вы посчитаете нужным сделать для этого электрообогревателя защитный кожух, поставить в него еще измеритель индикатор температуры. Я лишь показал общую идею этого электронагревателя.

простой и не дорогой нагревательный элемент своими руками.

Небольшое руководство для тех кому хочется, необходимо сделать обогрев формикария.
Нагревательные элементы в виде пластины, довольно дороги самый дешевый что мне удалось найти стоил 800р. Спрашивается за что ? По сути там нет ничего сверхъестественного или дорогостоящего, за эти деньги можно купить сенсорный плеер с возможностью просматривать видео, а если добавить еще 500р то и в инет выходить.
Посему я собираюсь рассказать как собрать простейший даже примитивный нагревательный элемент который может собрать каждый за очень скромные вложения, а “Плюшкины” и вообще за даром.
Что потребуется:

1) источники питания: я использовал старое зарядное устройство для мобильного телефона напряжение 5V сила тока 0.7А

2) нихромовая проволока – собственно то что и будет создавать тепло. Где взять эту проволоку? В старом советском и давно никому не нужном утюге, также можно разобрать фен, тостер, обогреватель ( тот который с пропеллером) если нет на примете таких приборов или рука не поднимается на раритет, то проволока свободно продается в радиомагазинах стоимость 0.7мм – 15р метр, я купил 2метра.

Собираем подогрев:

1) Узнаем размер необходимой нам пластины у меня это был квадрат 11х11 см.

2) Далее из пластика, фанеры или любого другого подручного но непроводящего электричества материала вырезаем нужный нам по размерам квадрат, прямоугольник или то что вам необходимо и обклеиваем одну из его сторон 2х сторонним скочем

3) Затем выложите из нихромовой проволоки на пластине рисунок в виде змейки как показано на фото постарайтесь сделать так чтобы контакты к которым будет подсоединяться источник питания были близко друг к другу, а изгибы проволоки не замыкались друг с другом.

4) После того как уложите проволоку зафиксируйте ее на пластине, я использовал обычный прозрачный скоч, как зафиксируете проволоку подключите источник питания что бы проверить греет ли пластина и как сильно. ( на фото: верхняя шкала комнатная температура нижняя температура датчика над пластиной)

5) Монтаж в формикарий. Если у вас нет соответствующего углубления в гипсовой пластине то придется резать у меня на это ушло 2 часа, если Вы толь только собрались лить новый форм, то учтите закладку пластины за ранее. Смонтируйте пластину проволокой в сторону камер.

6) Установите утеплитель между задней стенкой формикария и пластиной дабы не терять тепло на обогрев ненужной стороны формикария. Какой утеплитель использовать ? тот который будет под рукой ))

Заключение:

Ну вот и готов подогрев формикария у меня это получились 2 правые камеры.

до включения источника питания настольную лампу специально выключил, нижняя шкала термометра показывает температуру внутри формикария.

Спустя 1,5 часа работы, температура явно превысила желаемую на стекле начал образовываться конденсат ( гипсовая плита у меня еще не просушена)
чтож придется делать реостат, о том как собрать простейший реостат расскажу в следующий раз! всем удачи

ВАЖНО !!! автор статьи страсть как хочет завести мурашек, кто может помогите пожалуйста… СПб

Самодельный керамический нагреватель. Изготовление обогревателя для дома своими руками. Изготовление масляного обогревателя своими руками

Потребность в тепле у человека особенно возрастает в период межсезонья, когда наступают холода. Однако далеко не каждый может купить заводское оборудование для обогрева, стоимость которого зачастую высока. В подобных ситуациях альтернативным вариантом является изготовление для дома обогревателя своими руками. Прежде всего, необходимо определиться, какой именно прибор нужен. Самостоятельно сделать конструкцию не так сложно, как кажется.

Показать всё

Преимущества и требования к конструкциям

Любые домашние приборы для обогрева, независимо от конструкции и сложности производства, должны соответствовать определенным требованиям. Среди них:

Среди всех существующих видов нагревательных элементов наиболее мощными и эффективными считаются кварцевые, электрические, инфракрасные и керамические приборы. Самодельные устройства для обогрева дачи, квартиры или частного дома имеют значительные достоинства по сравнению с заводскими. Некоторые из них:

🔥 ИНФРАКРАСНЫЙ ОБОГРЕВАТЕЛЬ своими руками (для гаража или мастерской)

Сегодня есть возможность самостоятельно сделать инфракрасные обогреватели, которые считаются наиболее безопасными и эффективными в работе. Если нужно более мощное устройство, можно изготовить спиртовой или масляный обогреватель, агрегат на батарейке, газовый прибор, тепловую пушку.

Также есть такие мастера, которые отдают предпочтение керосиновым устройствам, но подобные конструкции менее распространены по сравнению с остальными.

Инфракрасные обогреватели

Современные инфракрасные конструкции для обогрева помещений практичные и экономные. Кроме того, обладают хорошими значениями КПД. Подобное агрегаты излучают потоки, которые без контакта с воздухом быстро нагревают различные поверхности в комнате. Вследствие этого осуществляется быстрое преобразование электрической энергии в тепловую.

Наиболее доступный вариант для изготовления в домашних условиях – пленочная система, в основе которой находится нагревательная пленка. Необходимые детали для работы:

Конструкцию необходимо собирать последовательно. Поэтапное руководство:

Как сделать Обогреватель 700℃+ 🔥 из Глиняных Горшков своими руками

Масляная система

Самодельные масляные агрегаты характеризуются надежностью и безопасностью. Кроме того, можно сделать своими руками обогреватель из батареи. Подобными конструкциями допустимо пользоваться как для обогрева жилых, так и каких-то технических помещений. В состав изделия входит корпус из металла, который впоследствии заполняют теплоносителем (вода, техническое масло).

Для изготовления мощного масляного обогревателя своими руками потребуются определенные материалы. Среди них:

Все манипуляции осуществляются при помощи электродрели и сварочного аппарата. Пошаговое руководство по изготовлению масляного обогревателя:

Автономный обогреватель своими руками

Газовые нагревательные приборы

Как сделать электрообогреватель своими руками, уже описано выше, но не многие задумываются над тем, что существуют устройства, которые могут работать без электричества. К таким изделиям относятся газовые конструкции. Агрегат обеспечивает нагрев комнаты благодаря инфракрасному излучению, а также воздушной конвекции. Для производства потребуются такие материалы:

Все манипуляции проводятся последовательно. Пошаговая инструкция:

Самый дешевый эл. обогреватель для гаража.

Тепловая пушка

Электронагреватель, работающий по принципу тепловой пушки, также можно сделать самостоятельно. Для производства потребуются следующие детали:

Сборку конструкций осуществляют пошагово. Манипуляции проводят следующим образом:

Эффективный обогреватель своими руками

Простейший тепловентилятор

Существует еще один вариант самодельного агрегата. Процесс его сборки займет не более 2−3 часов. Основным преимуществом считается простота изготовления, а также доступность деталей. Минусом является тот факт, что в процессе работы устройства сжигается кислород. Для изготовления системы понадобится:

Необходимо вырезать из текстолита 2 детали, размер которых соответствует основе. Кроме того, для подключения агрегата к сети и переключения режимов работы понадобится шнур и переключатель. Из текстолита вырезают конструкцию, которая внешне напоминает рамку. Затем при помощи дрели проделывают на противоположных сторонах по 2 отверстия, смещая их относительно друг друга. В них размещают концы нихромовой проволоки, к свободным кончикам под рамой припаивают электрические провода.

Затем трансформатор, кулер и диодный мост замыкают в единую цепь. Важно не забыть подсоединить переключатель. Диодный мост и трансформатор нужны для питания кулера. Затем к конструкции подсоединяют спирали. Главное, чтобы в процессе сборки они не контактировали с остальными деталями. Единственным исключением является текстолитовая рамка.

Далее осуществляется установка вентилятора в емкость. Крепление делается при помощи П-образных кронштейнов. При включении агрегата витки проволоки будут прогреваться, а вентилятор обдует конструкцию теплым воздухом.

Как сделать обогреватель в палатку/Своими руками

Для обеспечения доступа кислорода в стенках емкости и крышке делаются множественные отверстия. Собранный агрегат подключают к сети и проверяют его функционирование. Такое изделие хорошо подходит для быстрого нагрева небольших площадей.

Сделать нагревательный элемент своими руками не так сложно, как может показаться на первый взгляд. Безусловно, можно купить электрорадиатор или другие конструкции заводского производства, но самодельные агрегаты помогут значительно сэкономить семейный бюджет.

Сегодня рассмотрим ряд конструкций обогревателей для злободневных случаев из жизни. Аппараты нужны людям везде:

в погребе;
на природе;
в аквариуме;
в гараже и на даче.

Рассмотрим, как сделать обогреватель собственноручно, из каких элементов. Выражаем благодарность энтузиастам и профессионалам, разместившим на форумах и сайтах остроумные варианты конструкции обогревателей. Осталось провести анализ идей и обобщить увиденное.

Масляный обогреватель для гаража

Если на земле валяется старый ненужный радиатор автомобиля, просто превосходно. Сгодится подвесной с центрального отопления, сделанный из листового железа. Чтобы сделать масляный обогреватель своими руками, понадобится масло. Подойдет техническое, лучше – используемое целенаправленно для повышенных температур. К примеру, для охлаждения двигателя. Поищите трансформаторное – такое масло рассчитано на воздействие экстремальных факторов.

Критерии! Масляный бак не достигает 80 градусов Цельсия. Среднее значение составляет 60. Выбирая масло, смотрите на коэффициент температурного расширения.

Начать следует с рамы. В работу берем герметичный радиатор, несложно догадаться, что конструкция весит немало. Для изготовления рамы масляного обогревателя пригодятся уголки, для сооружения устанавливаемого на колеса каркаса. Конкретную конструкцию предложить сложно, предпочтительна пригодная для транспортировки. Уголки скрепляются сваркой.

В донной части радиатора выполняется пара отверстий под ТЭНы. Нагревательные элементы позаимствуйте у старых приборов либо купите на рынке у торговцев. Масляный обогреватель снабжается помпой, призванной прокачивать рабочую жидкость через ТЭНы. Для приведения в действие понадобится электрический мотор.

Количество ТЭНов в масляном обогревателе выбирается, исходя из необходимой мощности устройства. Помпа устанавливается без прикосновения к ТЭНам. Реактивная струя направляется вдоль нагревательных элементов. Масляный обогреватель полностью герметичен. Стыки заварим, в крайнем случае, запаяем. Для аварийного слива масла предусмотрите закручивающуюся крышку. Установите клапан сброса давления. Это убережет радиатор от повреждения.

ТЭНы электрически подсоединяются параллельно, отбирается максимальная мощность сети 230 В. Чтобы регулировать температуру масляного обогревателя, дополните конструкцию выключателями. Протестировав изделие в сборе, смонтируйте радиатор на раму, а электродвигатель и выключатель заделайте в коробку. Не стоит забывать о заземлении: гараж не место, где стоит пренебрегать элементарными правилами безопасности.

Полученный прибор не даст замерзнуть хозяину. Теперь рассмотрим, как сделать обогреватель для овощей и прочей снеди, находящейся в погребе.

Погреб

Подмороженная картошка чернеет и теряет вкусовые качества, просто не хранится. Небольшой самодельный обогреватель не даст продукции замерзнуть.

Автор изобретения рекомендует использовать силовую часть от стабилизатора напряжения на микросхеме КРЕН12А. Силовой транзистор и пара резисторов плотно монтируются на радиатор из листового алюминия. Смысл – передать металлу максимум тепла. Монтаж резисторов проводится на специальный теплопроводный гель. Средством, к примеру, смазывается контактная площадка процессоров в персональных компьютерах.

Подложку из текстолита возможно не использовать, проведя электрические соединения медью. Последние для надежности приклейте на алюминиевую пластину, самодельный обогреватель готов. Питание осуществляется напряжением 25 В постоянного тока.

По словам автора, транзистор быстро нагревается до 75 градусов Цельсия. Греются и резисторы, предусмотрительно смонтированные на специальный гель. Температура самодельного нагревателя достигает 50 градусов. Если разместить под лотком для картошки, выделяемого тепла хватит, чтобы предотвратить промерзание сельскохозяйственной продукции.

Для дома

Когда холодно дома, сделать самодельный обогреватель получится из старого блока питания компьютера. Кулер должен быть исправен, в крайнем случае, для создания самодельного обогревателя замените сломавшийся вентилятор. Идея изделия: гетинаксовую печатную плату заменить на подложку из нефольгированного текстолита, к которой крепятся планки для намотки спирали из нихрома.

Ток греет витки проволоки, вентилятор обдувает конструкцию теплым потоком, хозяин радуется теплу.

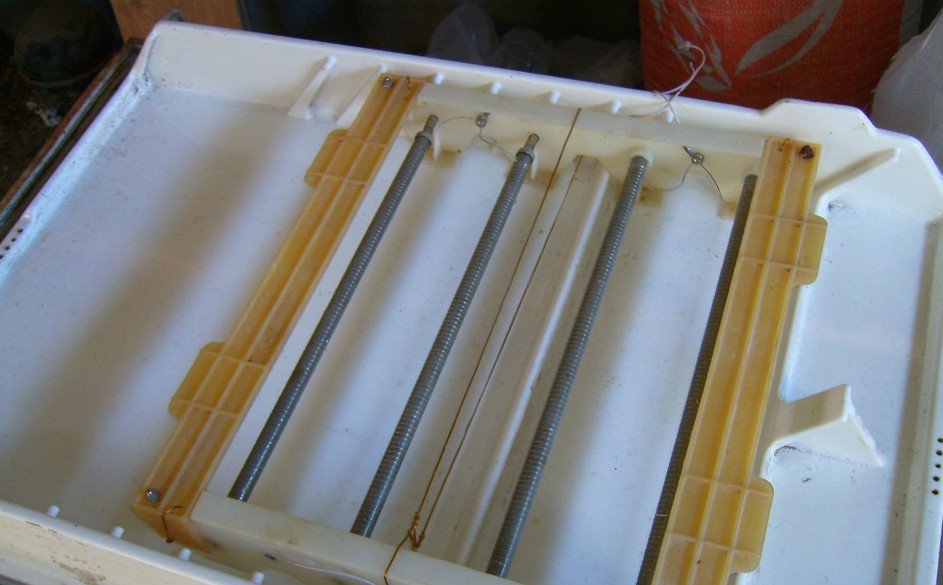

Итак, приступим. Логично начать с расчета мощности и купить либо отрезать необходимое количество нихромовой проволоки. Для самодельного обогревателя лучше предусмотреть наличие двух раздельных спиралей, чтобы температуру удавалось регулировать.

Для каркаса пойдет текстолит без фольги, в котором сверлятся под проволоку отверстия. Три планки предлагается установить параллельно. Схема расположения отверстий в самодельном нагревателе соответствует принципу присутствия. Советовать сложно, проще по месту определиться, что и где сверлить.

При помощи небольших металлических уголков планки водружаются на подложку, параллельно и на равном расстоянии. Теперь намотаем спираль самодельного обогревателя. Нельзя касаться корпуса или деталей конструкции помимо планок. Для питания кулера придется изобрести нечто вроде выпрямителя из диодов, конденсатора и малогабаритного трансформатора.

Спираль включается непосредственно напрямую на 220 В переменного тока. Полученный прибор добавляется выключателями для спиралей и начнёт обдувать хозяина теплым воздухом. Разумеется, конструкция жжёт кислород, вдобавок станет пахнуть паленым. Создана исключительно для внеплановых холодов.

На рыбалке

Керамический газовый инфракрасный обогреватель переносного типа стоит дорого, вдобавок рыбаки таскают скарб на себе. Для переноски традиционно используется железный ящик, который либо катят на санях, либо водружают на спину. Кому хочется тащить газовый баллон на 27 литров в придачу к 1,5-килограммовому обогревателю.

Отдельные энтузиасты предлагают изготовить обогреватель для палатки своими руками из газовой горелки для приготовления пищи. Размер вместе с емкостью немногим превышает флакон из-под Дихлофоса. Естественно, маленький прибор возьмете с собой на рыбалку.

Автор изобретения предлагает воспользоваться ситечком, небольшим куском сетчатой нержавейки, стальными пластинами для крепежа. Идея состоит в принципе работы светлых газовых инфракрасных обогревателей. Газ горит, греет сетку, та излучает в стороны тепло. Автор показывает, что указанная конструкция намного эффективнее, чем магазинная горелка для приготовления пищи, когда дело касается обогрева.

Для факела собирается насадка цилиндрическая. Боковина выгибается из отрезка сетчатой нержавейки, донышко и крыша изготавливаются из стали. Каждая круглая пластинка снабжается четырьмя захватами по краям. В результате из листа вырезается не круг, а скорее, шестеренка с зубцами.

В сборе конструкция напоминает автомобильный фильтр по форме. В дне прорезается отверстие под огонь горелки, кверху тормашками на загнутые зубцы одевается ситечко для чая. Не исключается, что аналогичное ситечко прикрепим к крыше для увеличения излучающей поверхности, но автор, создавая собственный газовый обогреватель, делать этого не стал.

Как прикрепить созданный «фильтр» к горелке, каждый решит самостоятельно. Пора заняться устранением замерзания газа в баллоне:

Толстая медная проволока обернутая вокруг нагреваемой сетки и газовой емкости помогает слабо. Может, дело пойдёт лучше, если утеплить сверху носком или пожаробезопасным ПЕНОФОЛОМ.
Автор предложил вместо проволоки использовать медную шину. Теплопроводность, понятное дело, много выше, чем единственной жилы, дело пошло на лад. Шина – отрез полосовой меди. Одним концом крепится к раскаленной сетке, другим к баллону.

Очевидно, что к устройству необходимо запастись дополнительным баллоном. На случай, если первого не хватит. Не помешает конструкция и тем, кто передвигается на машине.

Аквариум

Достаточно в U-образную трубку залить соляной раствор, снабдить с обоих концов пробками с продетыми угольными электродами, чтобы получить самодельный обогреватель для аквариума. Рапа проводит электрический ток, попутно нагреваясь и передавая тепло стенкам колбы. Мощность выбирается изменением концентрации соли. Нельзя допускать, чтобы уровень раствора вышел над поверхностью воды.

Одно из преимуществ электрического обогревателя перед другими источниками тепла, сжигающими углеводородное топливо, – простота конструкции. Благодаря этому любой мастеровитый хозяин, немного разбирающийся в электротехнике, способен изготовить отопительный прибор простой конструкции своими руками. Нужно лишь выбрать подходящий вариант электрообогревателя, правильно рассчитать тепловую мощность и подготовить требуемые материалы.

Назначение бытовых приборов явствует из названия – обогрев жилых и других хозяйственных помещений с использованием электроэнергии. Оборудование данного типа применяется для организации общего и местного отопления различных зданий и сооружений. Принцип работы одинаков для всех видов нагревателей – преобразование электрической энергии в тепловую с эффективностью (КПД) порядка 98-99%.

Местное отопление – это направленный обогрев части помещения на определённом участке. Пример: мастер автосервиса производит работы в смотровой канаве, расположенной в большом ангаре. Поднимать температуру до 20°С во всём здании неэкономично, для создания работнику нормальных условий достаточно поставить в яму электрообогреватель.

Инфракрасный обогрев используется на СТО для сушки автомобилей

Все отопители делятся на 2 группы по способу передачи тепла:

Конвекционные. Отдают тепло непосредственно воздуху комнаты, вызывая появление конвективных потоков. Более холодная и тяжёлая воздушная масса вытесняет вверх нагретый лёгкий воздух, отчего возникает круговая циркуляция от потолка к полу и обратно.
Инфракрасные. Тепловая энергия передаётся окружающим поверхностям посредством инфракрасного излучения. Воздух нагревается в последнюю очередь, получая тепло от предметов.

Из-за особенностей конструкции большинство обогревателей являются смешанными – отдают тепло конвективным и лучистым способом, но в разном соотношении. Инфракрасными считаются приборы, передающие 70-80% энергии излучением, остальные отопители – конвекционные.

Прямой нагрев воздуха бытовым прибором вызывает конвективную циркуляцию в комнате

Приборы инфракрасного обогрева

К группе инфракрасных обогревателей относятся следующие бытовые электроприборы:

с трубчатым нагревательным элементом, сделанным в виде лампы;
керамические панельные;
кварцевые;
длинноволновые настенные и потолочные;
микатермические.

В каждой разновидности реализовано лучистое выделение теплоты тем или иным способом – посредством раскалённой нихромовой нити, углеродного элемента, металлических пластин либо панелей из искусственного камня. В микатермических отопителях производители применяют слюду и окислы различных металлов, что существенно удорожает конструкцию.

Инфракрасный обогреватель передает тепло поверхностям предметов

Общепризнанная новинка, относительно недавно пополнившая ассортимент электрообогревателей, – инфракрасная плёнка разной ширины. Выделяет лучистое тепло с помощью тонких карбоновых элементов, нанесённых на полимерную основу. Применяется для устройства напольного, настенного и потолочного отопления.

В карбоновой пленке углеродные нагревательные элементы нанесены на гибкую полимерную основу

Конвекционные отопители

Для воздушного обогрева помещений используются бытовые приборы следующих типов:

настенные и напольные конвекторы;
переносные тепловентиляторы;
масляные радиаторы;
модульные обогреватели – так называемые электробатареи.

Тепловентилятор отличается простой конструкцией, малыми размерами и весом

Две первые разновидности являются чисто конвективными отопителями, отдающими примерно 80% теплоты напрямую воздуху. Принцип теплообмена прост: нагревательный элемент из хромоникелевой проволоки обдувается воздушным потоком, создаваемым крыльчаткой вентилятора либо за счёт естественной циркуляции.

Поверхность масляных радиаторов и электробатарей прилично нагревается (иногда – до 60 °С), поэтому значительная доля теплоты передаётся в комнату излучением – до 40%. Остальную энергию отнимает воздух, омывающий многочисленные теплообменные рёбра агрегата.

Внешне электробатареи похожи на водяные приборы отопления, только греются электрическим ТЭНом

Видео: разновидности электрообогревателей

При большом желании и наличии навыков домашний мастер-умелец может изготовить любой из перечисленных разновидностей нагревателей. Исключение – аппарат микатермического типа со слюдяными элементами. Вопрос заключается в стоимости подобного изделия: например, для лампового инфракрасного обогревателя нужно купить трубчатый нагревательный элемент, для конвектора – ТЭН и алюминиевый ребристый радиатор.

Когда речь идёт о сборке недорогого отопителя из подручных материалов, стоит рассмотреть такие варианты:

тепловентилятор;
электробатарея;
кварцевая панель.

Кварцевые панели делаются из обычного цементно-песчаного раствора

Последней разновидности обогревателей присвоили красивое название сами производители. В действительности это панель, сделанная из цементного раствора с кварцевым песком, нагревательный элемент замурован внутри плиты.

Греющий прибор простейшей конструкции состоит из таких элементов:

корпус;
нагревательный элемент – воздушный ТЭН либо спираль из хромоникелевого сплава;
осевой вентилятор обдува;
выключатель и регулятор мощности;
автоматика безопасности.

Электрическая тепловая пушка включает 2 основных элемента – нагреватель и вентилятор

Мощные версии данных обогревателей – тепловые пушки – применяются для отопления помещений большой площади. Вместо осевых вентиляторов в них используются центробежные (улитки), а корпус сделан в виде трубы.

Чтобы своими руками изготовить тепловентилятор, нужно приобрести либо найти в домашнем хозяйстве нагревательный элемент. Но вначале необходимо определить мощность будущего отопителя.

Расчёт нагревательного элемента

Учитывая высокий КПД преобразования электрической энергии в тепловую, следует приравнять потребляемую мощность прибора к теплоотдаче. Если нагреватель «тянет» из сети 1 кВт электричества, то в помещение он фактически передаст 990 Вт, разницу можно считать погрешностью.

Чтобы отмерить нихромовую нить, нужно рассчитать её сопротивление

Алгоритм расчёта выглядит так:

Существует более простой путь – вместо нихрома купить готовый воздушный ТЭН требуемой мощности. Но подобное решение обойдётся значительно дороже, а проволока может найтись в старых греющих аппаратах (фен, утюг и так далее).

Подготовка инструментария и материалов

Для сборки тепловентилятора понадобится стандартный набор домашнего инструмента:

пассатижи;
кусачки;
острый нож для зачистки проводников;
дрель со свёрлами Ø3-8 мм;
ножовка по металлу;
отвёртки различных типов – плоская и крестообразная.

Если в обогревателе планируется устанавливать вентилятор с постоянным напряжением питания 12В, придётся собрать выпрямительную схему и поставить понижающий трансформатор. Для сборки электрической схемы понадобится паяльник с флюсом, припоем и канифолью в комплекте. Измерения напряжения и сопротивления производятся мультиметром.

Помимо перечисленного инструмента, при изготовлении тепловой пушки понадобится мультиметр

Конвективный обогреватель можно изготовить из таких деталей:

Чтобы использовать низковольтные типы вентиляторов постоянного тока, например, кулер от ПК, нужно понизить и выпрямить напряжение с помощью трансформатора и диодной схемы. Добавьте к ней конденсатор номиналом 100-200 мкФ для сглаживания пульсаций тока и продления срока службы кулера. Если в вашем распоряжении имеется рабочий блок питания компьютера, то схему собирать не потребуется.

Чтобы подать на вентилятор 12 вольт, нужно собрать примитивный блок питания по схеме

Инструкция по изготовлению

Первым делом необходимо подготовить к монтажу нагревательный элемент. Если вам досталась готовая хромоникелевая спираль, разбейте её по длине на участки, равные внутреннему диаметру асбестовой трубы, затем согните в найденных точках. Прямую проволоку нужно навить вокруг любого круглого предмета Ø0,5-1 см.

Помните, что после навивки спираль раскрутится и немного увеличится в диаметре за счёт упругости.

Готовую спираль нужно перегнуть, поделив на равные участки

Пошагово технология сборки выглядит так:

Просверлите в асбестовой трубе отверстия диаметром 4-5 мм для крепления участков спирали. Располагайте отверстия таким образом, чтобы витки нагреватели пересекали внутренний проход трубы под разными углами.
Используя винты с гайками и шайбами, закрепите хромоникелевую спираль внутри трубы. Концы проволоки выведите на край изолятора и просверлите отверстия для соединения с проводниками.
Хромоникелевая нить крепится к трубе в нескольких точках винтами
Установите асбестовую трубу внутрь корпуса на металлических кронштейнах, позади неё расположите вентилятор.
Смонтируйте на стенке обогревателя автоматические выключатели.
Подсоедините к нихрому медные провода, надёжно скрутив их винтами, пропущенными сквозь отверстия. Паять соединение бессмысленно – спираль нагреется и расплавит олово.
Подключите провода к автоматам и вентилятору, выведите наружу питающий кабель с вилкой. Питание к нагревателю и двигателю электровентилятора подавайте через отдельные выключатели.
Крыльчатка вентилятора размещается четко напротив трубы с нагревательной спиралью
В целях безопасности закройте фронтальную часть прибора металлической решёткой.

Для запитки низковольтного вентилятора соберите диодную схему с понижающим трансформатором. На выходе диодного моста поставьте электролитический конденсатор. По окончании монтажа проверьте правильность соединений и приступайте к испытанию обогревателя, включив его в сеть. Если при работе вентилятора спираль накаляется докрасна, придётся найти более производительный нагнетатель, иначе проволока быстро перегорит.

Некоторые умельцы подают питание 12 В на вентилятор без понижающего трансформатора, снимая напряжение с определённого участка проволоки и подавая его на диодный мост. Метод не слишком безопасен – искать нужную точку придётся вольтметром на включённом в сеть нагревателе.

Видео: устройство самодельного тепловентилятора

Источник тепла представляет собой чугунный радиатор устаревшей конструкции, куда вместо нижней боковой заглушки вкручивается трубчатый электронагреватель – ТЭН. Батарея заполняется водой, образующиеся излишки воздуха удаляются через автоматический воздухоотводчик либо ручной кран Маевского.

Чугунный радиатор старого типа выбран для изготовления электрообогревателя неслучайно – в каждую секцию батареи помещается минимум 1,5 л воды. Современные биметаллические и алюминиевые радиаторы менее вместительны – внутренний объём секции не превышает 0,5 л. Чтобы нагреватель работал эффективно, придётся наращивать количество секций, что увеличит стоимость изделия.

Для изготовления обогревателя лучше всего подойдёт радиатор МС-140 из чугуна

Расчёт потребной тепловой мощности производится по алгоритму, приведённому выше. Затем по расчётным данным подбирается водяной ТЭН с учётом следующих рекомендаций:

мощность ТЭНа принимайте с коэффициентом запаса 1,2-1,3 и округлением в большую сторону;
форма нагревателя – в виде латинской буквы U;
если для обеспечения нужной теплоотдачи одного нагревателя недостаточно, берите два ТЭНа одинаковой мощности;
трубчатые нагреватели лучше покупать со встроенным термостатом;
количество секций чугунной батареи определяется длиной нагревательных элементов – они должны поместиться внутрь с небольшим запасом.

Пример расчёта количества секций. U-образный ТЭН мощностью 2 кВт имеет длину трубок 26 см, ширина чугунной секции составляет 90 мм. Чтобы поставить 2 нагревателя, общей длиной 54 см, понадобится минимум 7 секций, с учётом запаса – 8 шт.

В расчёте на 1 нагреватель допускается ставить большее число радиаторных секций, но тогда увеличится общее количество воды и длительность прогрева, а следом – энергозатраты.

В чугунный радиатор на 7 секций ставится 1 стандартный ТЭН

Подготовительный этап

Для сборки обогревателя понадобятся такие изделия и материалы:

Если вы планируете организовать регулирование температуры воздуха в помещении, дополнительно купите комнатный термостат со встроенным либо выносным датчиком температуры. При монтаже электрообогревателя в жилом помещении используйте пластиковые кабель-каналы или прокладывайте проводку скрыто в бороздах стен, надевая защитный гофрированный рукав.

Подготовленный радиатор нужно установить на кронштейны крепления

Для установки батареи на стену предусмотрите стальные крюки либо кронштейны. Перед монтажом внешний вид радиатора стоит привести в порядок – понадобится термостойкая эмаль желаемого цвета.

Порядок сборки обогревателя

Перед изготовлением электробатареи радиатор следует подготовить – тщательно промыть с использованием чистящих средств, проверить на герметичность, высушить и окрасить снаружи. Дальнейшие работы выполняйте в такой последовательности:

Заранее установите батарею на стеновые кронштейны – после наполнения водой монтировать прибор будет тяжелее.
Для надёжности резьбу ТЭНа намажьте герметиком перед вкручиванием
Вместо одной нижней пробки вкрутите в крайнюю секцию ТЭН с водяным терморегулятором, используя паронитовую прокладку и герметик.
В верхнем противоположном углу радиатора вкрутите футорку с отверстием под воздухоотводчик.
Футорка и кран Маевского ставится вместо верхней пробки
Остальные отверстия закройте штатными заглушками, уплотнив резьбу ФУМ-лентой.
Подключите к ТЭНу провод ПВС, проложенный от автоматического выключателя. Последний необязательно ставить прямо в комнате, можно поместить его в общем электрощите.
Датчик и термостат вставляются в специальную трубку ТЭНа

По окончании сборки заполните батарею водой через отверстие под кран Маевского, причём вверху должна оставаться воздушная прослойка, компенсирующая расширение воды. Вкрутите на место воздухоотводчик и запускайте обогреватель в работу. В процессе первичного нагрева нужно несколько раз стравить воздух через кран Маевского. Чтобы вода в батарее не закипала, настройте терморегулятор ТЭНа на максимальную температуру 80 °С.

При использовании обогревателя в помещениях с периодическим отоплением вместо воды залейте в батарею незамерзающий теплоноситель.

Автоматическое поддержание температуры воздуха в помещении достигается с помощью комнатного термостата, расположенного в удобном месте. В данном случае электрообогреватель подключается к сети не напрямую, а через указанный терморегулятор.

Видео: обзор электрообогревателя из чугунного радиатора

При пользовании самодельными обогревателями нужно учитывать некоторые особенности эксплуатации и соблюдать простые меры безопасности:

Тепловентилятор, сделанный из подручных материалов, нельзя оставлять включённым без присмотра. Если подобная необходимость всё же возникает, прибор следует оборудовать автоматикой аварийного отключения – купить термореле и поставить датчик опрокидывания.
Не увеличивайте температуру воды в электробатарее выше 80 °С, иначе образуется пар и внутри возрастёт давление, грозящее разрушить чугун. Если обогреватель выделяет мало тепла, добавьте несколько секций и установите дополнительный ТЭН.
Не подсоединяйте оборудование к электросети на скрутках.
Линия, которой подключён электрообогреватель, должна быть защищена автоматическим выключателем и УЗО.
Тепловентилятор нежелательно использовать в помещениях с повышенной влажностью.

Как и заводские нагреватели, самодельные приборы практически не нуждаются в обслуживании. Из конвективного отопителя периодически выдувайте пыль, иначе она горит на спирали и выделяет неприятный запах. В электробатарее 1 раз в год проверяйте состояние рабочей поверхности ТЭНа и при необходимости удаляйте накипь.

Изготовление простого электрообогревателя – удачный способ сэкономить средства на покупке заводского прибора. С точки зрения эффективности отопления, разницы между изделиями нет – в обоих случаях КПД достигает 99%. Разница во внешнем виде и функциональности компенсируется дешевизной самодельных аппаратов. При желании конструкцию можно усовершенствовать, добавив полезные элементы автоматики: датчики, термостаты и таймеры.

Для отдыха на даче зимой необходим надежный источник тепла (обогреватель). Его можно приобрести в специализированных магазинах. Но есть дачники, которые с легкостью могут сконструировать самодельные обогреватели для дома, дачи и гаража.

К такому решению приходят не все дачники и домовладельцы, а только те, у которых есть специальные навыки и умение. Среди них встречаются настоящие инженеры-самоучки. Они способны просчитать все до мелочей, тщательно обрабатывать каждую деталь, смонтировав оригинальный безопасный обогреватель.

Затраты на материал для самодельного прибора для нагрева помещения минимальные, поскольку его можно найти в хозяйстве. Если даже покупать материал за деньги, то стоить он будет намного дешевле, нежели прибор из магазина, а эффект от работы одинаковый. Зачем тогда тратиться на приобретение готового оборудования, когда его можно смонтировать самостоятельно. Как сделать обогреватель для дома своими руками?

Самодельный газовый обогреватель для гаража, дома, дачи

Создавая обогреватель своими руками, нужно придерживаться нескольких рекомендаций:

Прибор должен иметь простую конструкцию без сложных элементов и деталей.
Нужно акцентировать особое внимание на безопасности, потому приборы, которые перекрывают и подают газ лучше всего приобрести заводские, или снять со старых баллонов.
При создании также следует учитывать его экономичность.
Обогреватель не должен быть громоздким, а способы его активации — сложными.
Затраты на материалы для обогревателя должны составлять не более трети реальной цены заводского нагревательного прибора с прилавка магазина, иначе нет смысла его делать, проще купить готовый.

Как показывает практика, самым эффективным способом обогрева в домашних условиях является инфракрасное излучение.

Чтобы сделать такой газовый самодельный обогреватель для гаража, дома, дачи своими руками, нужно минимум деталей и материальных затрат (лист жести, ножницы по металлу, клёпочник, заклепки, металлическую мелкую сетку репицу, обычное хозяйственное сито, царговый баллончик с газом емкостью 0,5 л. и специальную горелку с клапаном).

Первое, что нужно сделать, это крепеж обогревателя к горелке. Нужно взять хозяйственное сито, прислонить к листу оцинковки и обвести маркером. Затем перпендикулярно и параллельно необходимо к кругу дорисовать прямоугольные ушки (одно из них должно быть в два раза длиннее). Ножницами по металлу нужно вырезать рисунок. Он должен быть как можно ровнее.

Второй этап монтажа обогревателя вмещает в себя крепление деталей между собой. Для этого берем горелку и прикручиваем ее болтами к жестяному кругу. Затем, при помощи ушек, которые заворачиваются в противоположную сторону, крепится ситечко. Оно помогает рассеивать тепло по сторонам. Получилась часть конструкции обогревателя.

Третьим этапом монтирования самодельного обогревателя будет крепление металлической сетки. Для этого нужно снова вырезать идентичный круг из жести. Его также вырезают ножницами по металлу. Ушки загибаются, а в плоскости круга сверлятся отверстия (около 10). Затем берется сетка и крепится к ушкам обеих кругов. Сначала нужно крепить нижнюю часть, затем верхнюю. Крепеж осуществляется при помощи клепочника и заклепок. В результате этих операций должен получиться сетчатый цилиндр.

Завершающий этап – запуск инфракрасного самодельного газового обогревателя. Хоть он и не велик, но тепло от него исходит достаточное, чтобы обогреть гараж, комнату в доме или небольшой дачный домик.

Масляный обогреватель своими руками

Благодаря своей безупречной функциональности, характеристикам и эффективности, завоевали среди дачников большую популярность. Они безопасны и компактны, обладают высоким уровнем КПД.

Устройство самодельного масляного обогревателя очень простое: герметический корпус с маслом (может подойти любой баллон из-под газа или иная герметичная емкость), вокруг которого обворачиваются электрические трубчатые нагреватели.

Чтобы сделать масляный обогреватель, необходимы следующие материалы и инструмент:

Герметическая емкость (радиатор от машины, металлическая или алюминиевая батарея).
Трансформаторное или техническое масло.
4 тэна.
Электромотор или помпа небольшой мощности (до 2-2,5 кВт).
Набор сверл, дрель, сварочный аппарат, электроды, включатели.

Процесс монтажа масляного обогревателя в домашних условиях проходит по следующему сценарию:

Масляный радиатор своими руками станет отличным и эффективным обогревателем для дома и дачи. Единственный его минус – зависимость от электричества и большое его потребление.

Электрический обогреватель своими руками

Если делать электрический обогреватель своими руками, основой его работы должны быть инфракрасные лучи, которые нагревают не воздух, а предметы, находящиеся в комнате. Благодаря такому принципу, даже самодельный электрический обогреватель будет эффективным. К тому же, потребление электричества минимальное.

Чтобы сделать электрический обогреватель, можно использовать две пластины пластика и графитовую стружку. У хозяина получится эстетический, плоский прибор, который гармонично впишется в любой интерьер.

Делается графитовый обогреватель при наличии графитовой стружки (можно использовать старые, использованные трамвайные щетки), двух листов пластика (по 1 м 2 каждый), эпоксидного клея, куска провода с вилкой на конце.

Самодельный электрический обогреватель является самым эффективным и удобным средством обогрева помещения. Многих дачников часто интересует вопрос о том, как сделать обогреватель для гаража своими руками? Для гаража можно сделать обогреватель по тому же принципу, только пластиковые пластины нужно взять меньшие, примерно в два раза. Этого будет достаточно, чтобы обогреть небольшой гараж.

Видео: изготовление обогревателя своими руками

Службы ЖКХ не спешат начинать отопительный сезон и в квартирах холодно, нужно обогреть гараж или теплицу, да мало ли причин может быть для того, чтобы понадобился обогреватель. В продаже можно найти устройства на любой вкус и кошелек. И все-таки многие предпочитают собрать обогреватель своими руками, экономя при этом существенные средства.

Требования к самодельному прибору

Большинство из тех, кто хочет попробовать свои силы в самостоятельном изготовлении обогревателя, вряд ли стремятся к слишком сложной работе.

Да и покупка большого количества различных технических элементов и узлов, чья стоимость вполне сопоставима с ценой готового изделия, вряд ли экономически оправдана. Таким образом, будущий прибор должен быть:

простым в монтаже;
продуктивным;
экономичным в потреблении электроэнергии;
безопасным;
выгодным, то есть затраты на его производство должны быть минимальными;
удобным;
компактным.

Рассматривая существующие обогреватели, выпускающиеся промышленостью, можно сделать вывод, что всем этим требованиям соответствуют приборы, работающие по принципу инфракрасного излучения. Точнее, так называемые термопленки. Материал генерирует тепловую энергию, передающуюся предметам, которые, в свою очередь, разогревают окружающую среду. Такой способ обогрева считается наиболее эффективным, поскольку выработанное тепло не растрачивается впустую. Соответственно и кпд такого устройства очень высок.

Самоделка #1 – на основе обогревателя «Доброе тепло»

По так называемому «принципу термопленки» работают многие нагревательные устройства. К примеру, всем известное «Доброе тепло». Собрать его аналог в домашних условиях не составит особого труда. Для этого понадобится:

Слоистый бумажный пластик. Два одинаковых по размерам листа площадью около 1 кв. м.
Графитовый порошок. Можно самостоятельно размолоть графит, например, старые графитовые троллейбусные щетки.
Эпоксидный клей.
Кусок исправного провода с вилкой на конце.

Обогреватель Доброе тепло – прототип для множества самодельных устройств

Работа выполняется поэтапно:

Смешиваем клей с графитовым порошком и тщательно размешиваем получившуюся смесь. Таким образом мы получаем не просто клеящий состав, а графитовый проводник с высоким сопротивлением. Количество графита в клее напрямую влияет на максимальную температуру будущего обогревателя. В среднем она составляет около 65 °С.
На лист пластика зигзагообразными широкими мазками наносим подготовленный состав. Для обработки используем более шершавую сторону листа.
Пластиковые листы соединяем между собой при помощи эпоксидного клея.
Для большей прочности конструкции сооружаем деревянную рамку, надежно фиксирующую листы.
С разных сторон сооружения к графитовым проводникам крепим медные клеммы. Как вариант можно так же подключить и простенький терморегулятор, который позволит устанавливать наиболее комфортный режим обогрева. Однако это не обязательно.
Тщательно просушиваем конструкцию. Даже небольшая влажность повредит самодельный обогреватель при первой же попытке включения.
Проводим испытания, измеряем сопротивление устройства. По полученной величине рассчитываем мощность и определяем, можно ли без опасений подключать обогреватель в сеть.

Прибор готов к использованию. Он может размещаться как полу или на стене, не занимает много места, достаточно эффективен и безопасен при условии качественной изоляции.

Графит измельчается и смешивается с эпоксидным клеем – так получается графитовый проводник

Самоделка #2 – мини-обогреватель из фольги и стекла

Следующее самодельное устройство работает по схожему с предыдущим принципу. Для его изготовления понадобится:

два одинаковых по размерам куска стекла;
алюминиевая фольга;
герметик;
обычная парафиновая свеча;
провод с вилкой на конце;
эпоксидный клей.

Также пригодится приспособление для удерживания свечи во время работы, ватные палочки для удаления сажи и тряпочка для чистки стекла.

Внутренняя поверхность стекла покрывается сажей для создания токопроводящего слоя

Приступаем к сборке:

Тщательно очищаем стекло от всевозможных загрязнений: следов краски, пыли, жира и т. п.
Формируем токопроводящую поверхность. Для этого при помощи свечи на одну сторону каждой стеклянной заготовки равномерно наносим копоть, которая и выступит в роли проводника. Для облегчения процесса стекло перед операцией лучше охладить – так копоть осядет ровнее.
С краев заготовки ватной палочкой аккуратно убираем лишнюю копоть, так, чтобы получилась прозрачная окантовка шириной около половины сантиметра.
Вырезаем две полоски из алюминиевой фольги, ширина которых соответствует размеру токопроводящей поверхности. Они предназначены для выполнения функции электродов.
Укладываем заготовку покрытой копотью стороною вверх и наносим на нее эпоксидный клей. Раскладываем по краям электроды из фольги так, чтобы их края выходили за заготовку.
Накрываем деталь вторым листом, направленным закопченным слоем внутрь, тщательно прижимаем и склеиваем. Все соединения хорошо герметизируем.

Проводим испытания и замеряем сопротивление токопроводящего слоя. Теперь можно рассчитать мощность прибора, которая будет равна произведению сопротивления поверхности на квадрат силы тока. Если полученное значение находится в пределах, разрешенных нормативной документацией, прибор можно подключать в розетку. Если же нет, придется собирать его заново. При этом надо учитывать, что чем шире слой сажи, тем меньше сопротивление устройства и, соответственно, выше температура нагрева стекла.

Макет самодельного обогревателя из стеклянных пластин

По принципу использования инфракрасного излучения работает еще один простейший самодельный прибор, собрать который можно за несколько минут. Это устройство состоит из листа алюминиевой фольги, установленной на батарее и ориентированной на комнату. Тепло, исходящее от радиатора, собирается зеркалом фольги и отражается в помещение, без ненужных потерь на прогрев стен.

Способов сделать обогреватель своими руками существует множество. Можно выбирать разные принципы работы устройств и материалы, из которых они будут изготовлены. Главное, не забывать о том, что приборы в обязательном порядке должны быть безопасными. Не нужно лениться замерять сопротивление и рассчитывать мощность, чтобы определить, допустимо ли подключать самоделку в розетку или нет. Все контакты устройств, провода, токопроводящие части должны быть тщательно изолированы. Безопасный, эффективный и практичный обогреватель будет долгие годы радовать своей безупречной службой.

Обогреватель для гаража своими руками: полезные приспособления и советы

Полезные приспособления для гаража своими руками – это статья экономии семейного бюджета, а для многих автолюбителей еще хобби и дело чести. Обогреватель в гараж – одна из самых необходимых вещей, которую не составляет проблемы приобрести, но многие автовладельцы предпочитают делать это приспособление самостоятельно. Множество гаражей неотапливаемые, а для работы в помещении зимой требуется комфортная температура, поэтому самодельный обогреватель в гараж становится выходом из положения.

Изготовить самодельный радиатор, сможет практически каждый

Обогреватели для гаража: газовый, инфракрасный, дизельный, энергосберегающий, микатермический

Автолюбители используют различные источники тепла для обогрева гаража: электрические нагреватели, газовые горелки или тепловые пушки, котлы на твердом или дизельном топливе, печи на отработанном масле. Эти полезные приспособления для гаража можно сделать самостоятельно, у каждого из них есть плюсы и минусы. Преимуществами электронагревательных приборов является простота использования и эффективность обогрева, а недостатком – высокая плата за электричество. Газовые горелки выделяют большое количество угарного газа и могут быть небезопасны. Твердотопливные котлы (заводские или самодельные) нуждаются в постоянной подаче топлива и при своей экономичности обладают «несамостоятельностью» работы. Дизельное топливо недешево. Отопитель на отработанном масле хорошо греет, но выделяется много сажи, к тому же он небезопасен.

Требования к приборам

Какой бы отопительный прибор ни использовался, самодельный обогреватель для гаража должен отвечать нескольким требованиям:

простота изготовления и эксплуатации;
безопасность;
быстрота нагрева помещения;
экономичность.

Совет. Делать конструкционно сложный обогреватель в гараж своими руками не имеет смысла, так как в продаже множество готовых недорогих приборов заводского изготовления. Гораздо разумнее смастерить простой образец из подручных средств или вышедших из строя старых обогревателей, который потребует минимальных затрат при сборке.

При изготовлении обогревателя, нужно быть предельно осторожным

Важное требование к системам отопления – безопасность, поэтому обязательно необходимо оборудовать в гараже систему вентиляции вне зависимости от способа отопления. Наличие выхлопных газов и продуктов сгорания, уменьшение количества кислорода чревато серьезным исходом и несет риск для жизни.

Меры безопасности

Кроме того, должны быть предприняты меры безопасности, непосредственно направленные на предотвращение возможного возгорания или взрыва:

располагать отопительные приборы вдали от воспламеняющихся веществ;
не использовать открытые спирали, применять защитные кожухи или сетки;
оснастить помещение средствами тушения пожара;
использовать обогреватели только под контролем, не оставлять работающие приборы без присмотра.

Изготовленный обогреватель для гаража своими руками должен обладать достаточной мощностью для быстрого нагрева помещения, одновременно не оказывая чрезмерной нагрузки на проводку.

Экономичный обогреватель из автомобильного радиатора Запорожца своими руками: один из лучших самодельных вариантов

Принцип работы отопительного прибора, сделанного для гаража своими руками, зависит от выбранного источника энергии и используемых материалов. Чаще мастера делают самодельные обогреватели из автомобильного радиатора или спирали от отработавшего прибора. Встречаются калориферы из нихромовой проволоки или сделанные из меди своими руками.

Самодельный обогреватель для гаража из радиатора может быть собран по любой схеме, принцип его работы основан на высоком коэффициенте теплоотдачи радиаторной панели: залитая в него жидкость подогревается и отдает тепло в воздушное пространство. Описанная ниже схема предполагает использование двух старых радиаторов. Для изготовления потребуются следующие материалы:

инфракрасная горелка, которая работает от сжиженного газа;
пеноблоки;
два радиатора от б/у автомобилей;
соединительные шланги;
вентилятор;
циркуляционный насос.

При выполнении работы, соблюдайте технику безопасности

Выкладывается небольшая печь из пеноблоков – они хорошо удерживают тепло. Внутри размещается газовая горелка. Над печью располагается первый радиатор от автомобиля под небольшим углом. Его задача – аккумулировать тепло от горелки. Наклон делается, чтобы образующийся воздух выходил из системы на расширительный бачок. В качестве теплоносителя в системе используется антифриз.

Первый радиатор соединяется при помощи двойных армированных шлангов и обычных поворотов со вторым радиатором, большим по площади, роль которого – отдавать тепло. Над вторым радиатором располагают самодельный расширительный бачок со шлангом. Для этих целей можно использовать пластиковую бутылку.

На обратку устанавливают циркуляционный насос. Тепло в помещение выдувает комнатный вентилятор, установленный за радиатором.

Конструкция обладает мощностью 2–4 кВт, она потребляет порядка 100 ватт электричества и от 200 до 250 мл сжиженного газа в час. Этого достаточно для обогрева помещения до 70 куб. м. Плюсы такой установки – небольшое потребление газа и электричества и эффективность работы: за 10 минут помещение нагревается с температуры 5–10 ° С до 20 ° С. Минус в том, что температуру на горелке надо постоянно контролировать. Большую мощность она не может развивать: температура жидкости в системе не выше 70 ° С. Обогреватель для гаража должен отвечать всем требованиям безопасности.

Электрообогреватели из проволоки и спирали: схема и принцип работы

Еще проще собирается обогреватель из нихромовой проволоки своими руками. Для работы понадобятся материалы:

стеклотекстолит 50*50 см;
24 метра нихромовой проволоки Ø 0,3 мм;
эпоксидный клей 150 г.

Принцип изготовления следующий: поверхность квадратной панели из стеклотекстолита равномерно покрывается нихромовой проволокой, концы которой выводятся на токоподающие элементы. Затем вся площадь заливается эпоксидным клеем и накрывается второй текстолитовой панелью. После застывания клея готовый «сэндвич» подключается к источнику тока и может использоваться для обогрева гаража.

Поэтапная сборка. У стеклотекстолитовых панелей определяется внутренняя и внешние лицевые стороны, внутренние шлифуются наждачкой, зачищаются.

Печка — булерьян очень мало потребляет топлива

На нижнем листе с внутренней стороны делается разметка расположения проволоки: точный расчет длины спирали на каждом витке производить необязательно, но надо учитывать, что все 24 метра должны уместиться на квадратной панели 50*50 см. Проволока не должна доходить до краев панели 2–3 см по всему периметру, расстояние между витками – 8–15 мм.

По бокам просверливаются отверстия, в которое вставляются гвозди или спички. На них наматывается проволока, через каждые пять витков она закрепляется бумажными полосками с клеем. После намотки и закрепления проволоки спички (гвозди) убираются.

В панели просверливаются отверстия для вывода проводов и вставляются в них металлические заклепки, вокруг которых обматываются концы проволоки.

Вдоль витков равномерно наносится эпоксидный клей и закрывается второй стеклотекстолитовой панелью.

Проверить работоспособность прибора можно сразу, а затем оставить на сутки под грузом для полного высыхания.

Обогрев спиралью. Сделать обогреватель для гаража можно, используя асбестовую трубу и старую нихромовую спираль из сломанного отопительного прибора. Оснащенный вентилятором спиральный обогреватель из асбестовой трубы получил народное название «ветродуйка». Для изготовления понадобятся:

цилиндр из асбестовой трубы;
спираль на обогреватель, разделенная на 6 равных кусков. Важно не разрезать элемент, так как в местах соединения она перегорает;
вентилятор;
короб из непроводящего ток материала;
выключатель, подобранный по мощности, чтобы не расплавилась спираль для обогревателя.

Внутри асбестовой трубы помещают нихромовую спираль, разделенную на 6 равных кусков. Нужно рассчитать спираль равными отрезками, расположить вдоль и поперек, закрепить на трубе. Вход и выход из трубы ограждают защитной металлической сеткой. Недостатки этого вида приборов:

асбестовая пыль вредна для вдыхания;
спираль внутри открытая, на ней сгорает пыль и появляется запах;
вентилятор шумит.

Преимущество – за короткий промежуток времени нагревает немалую площадь, так как активно выдувает тепло. Мощность такого прибора составляет 1,6 кВт.

ПОСМОТРЕТЬ ВИДЕО

Нагревательный элемент своими руками может сделать каждый автолюбитель. При соблюдении техники безопасности прибор будет подспорьем в гараже в холодный период. Обогреватель для гаража можно всегда сделать своими руками, это сохранит ваш бюджет.

Ремешок нагревателя корректора проволоки DIY с контроллером – ATM, Optics and DIY Forum

Это для моего Nexstar 8 SE.

На его сборку ушло около часа.

Если не считать двух недель исследований, которые я провел, чтобы определить правильный провод, длину и т. Д.

Для достижения необходимой мне потенциальной плотности мощности 0,74 Вт на дюйм (0,3 на сантиметр) я использовал нихромовую проволоку 29 калибра.

Я использовал омметр и отрезал два куска нихромовой проволоки, каждый диаметром 12.9 Ом. При параллельном подключении получается сопротивление примерно 6,4 Ом. Что при 70 сантиметрах дает мне 0,3 Вт на сантиметр, с которыми работают все имеющиеся в продаже ремни нагревателя росы.

Я поместил штекер RCA рядом с ремешком, чтобы упростить упаковку телескопа, сделал штекерный удлинитель со встроенным предохранителем и использовал переключатель диммера для управления им.

Эти расчеты сделаны для 8-дюймового SCT, но если у вас есть телескоп большего размера и вы хотите это сделать, это проще, чем вы думаете.Я просто потратил две или три недели, глядя на него, чтобы убедиться, что не трачу деньги на покупку вещей, которые не будут работать.

Вот готовый корректор ТЭН с контроллером:

Это обошлось мне примерно в 31 доллар, считая сто футов термоусадочной трубки, которую я купил.

Поскольку зазор между ласточкиным хвостом и OTA небольшой, мне не нужны провода на каждом конце. Я провел два длинных U-образных отрезка нихромовой проволоки от середины.

Нихромовая проволока не паяется, но лучше всего паять обжимные соединения. Я оборачиваю нихромовый провод вокруг медного провода примерно пять раз, затем обжимаю его, а затем припаяю для большей надежности.

У меня достаточно материалов, чтобы построить как минимум два, а возможно, еще четыре нагревателя росы.

Здесь он установлен с датчиком температуры, чтобы убедиться, что не происходит перегрева:

Я использовал кусок коврика для йоги в качестве изолятора, на котором построил обогреватель.

Температура от 77 до 79 градусов, что довольно близко к температуре окружающей среды в моей квартире.

У меня есть, поэтому я не чувствую этого, если дотрагиваюсь до внешней стороны ремешка обогревателя, но если я расстегиваю его и нащупываю изнутри, он просто теплый на ощупь.

Вот изображение с контроллером в поле зрения:

Строить это было очень весело.

Список запчастей:

Термоусадочная трубка 1/8 дюйма – 6 долларов США.00

Проволока нихромовая 29 калибр – 3,25 $

Обжимные разъемы – 3,00 $ (нихромовая проволока не паяется)

Набор предохранителей – 3,50 $

Встроенный держатель предохранителей – 2,30 $

Светодиодный диммерный переключатель 12-24 В 8 А – 7,50 $

Адаптер для прикуривателя для тяжелых условий эксплуатации – 3,25 доллара США

2 пары переходников RCA – 2,50 доллара США

Провод динамика – прокладка около

Коврик для йоги или аналогичный изолирующий материал, изолента, широкая полоса

Клейкая лента – уже была

Изолента – уже была

Всего: 31 доллар.30

Требуемое оборудование:

Омметр

рулетка

Инструмент для зачистки проводов / кусачки

паяльник

Отредактировал NochesNubladas, 21 декабря 2017 г. – 16:12.

Сделай сам нагреватель росы (нихром) – банкомат, оптика и DIY Forum

Что касается определения правильной длины нихромовой проволоки, я помню, что читал, что необходимо определенное сопротивление и что омметр можно использовать для определения длины, которая дает необходимое значение.2 – это квадрат напряжения (можно ли использовать верхний индекс с UBB?), А P – желаемая выходная мощность в ваттах.

Мы могли бы просто рассчитать сопротивление таким же образом, как рассчитываются резистивные нагреватели, а затем использовать омметр для определения правильной длины провода. Sky & Telescope предлагает предоставить 3 Вт мощности для 8-дюймовой линзы / пластины корректора и 1,5 Вт для объектива искателя или окуляра. Требуемое сопротивление, которое будет генерировать желаемое тепло, определяется по следующей формуле:

Необходимое сопротивление = квадрат напряжения источника питания, деленный на количество необходимой мощности или ватт.

В символах, R = V² / P (где R = сопротивление, V = вольт, P = мощность)

Для 8-дюймового объектива нам нужно 3 Вт (согласно рекомендациям S&T). Если у вас есть источник питания 12 В, необходимое сопротивление будет:

R = 12² / 3 (12 вольт в квадрате, разделенные на 3 Вт.)
R = 48 Ом (это означает, что нам понадобится длина нихромового провода с сопротивлением 48 Ом, если ваш объектив / корректор 8 дюймов, а ваш источник питания – 12 В)

Для окуляра и искателя нам потребуется 1,5 Вт (как рекомендовано S&T), и у вас есть источник питания 12 В, необходимое сопротивление будет :

R = 12² / 1½ (12 вольт в квадрате, разделенные на 1½ ватт)
R = 96 Ом (это означает, что нам понадобится длина нихромового провода с сопротивлением 96 Ом для вашего окуляра / искателя, если у вас источник питания 12 В)

Затем вы можете использовать омметр, чтобы определить длину провода, обеспечивающую необходимое сопротивление.

Этени

DIY Remote Dew Heater for $ 9 – Банкомат, оптика и DIY Forum

Я потратил 10,25 доллара, но мог бы сократить его на доллар, купив меньший рулон нагревательной проволоки, но у меня есть 40-метровый рулон, чтобы сделать много нагревателей росы.

Получил провод нагревателя и диммер с ШИМ от ebay. Получил ленту Gorilla Tape из Home Depot. Вот предметы:

$ 3,27 – Нихром 80 0,2 мм 32 калибр AWG 40 м рулон 29,72 Ом / м Провод нагревателя

$ 3.99 – 12V PWM RF Wireless Remote Switch Controller Dimmer for Mini LED Strip Light

$ 2,99 – лента Gorilla Tape To-Go 2X, толстая, ширина 1 дюйм

Процедура для 5 “SCT:

1) Плотно оберните один виток ленты на телескоп липкой стороной вверх с нахлестом на дюйм.

2) Для нагревателя мощностью около 4 Вт я использовал примерно три фута провода с сопротивлением 35 Ом.

Расчет: 12 В / 35 Ом = 0,34 А, 12 В * 0,34 А = 4 Вт

3) Для 5 “SCT это два ветра.Намотанная проволока на липкую сторону ленты с шагом 1/4 дюйма.

4) Поместите один виток ленты на телескоп липкой стороной вниз, оставив оголенными концы проводов, убедившись, что провода нигде не соприкасаются.

5) Проверьте работу регулятора яркости и светодиода. Диммерный пульт имеет кнопки 25%, 50%, 100%, а также кнопки вверх / вниз.

Он нагрел трубку с 75 градусов до 82 градусов при 100%. При снятом диммере он прогрелся до 83-84 градуса.

6) Получил соединитель с 5-дюймовым проводом, зачищенный на 1/4 дюйма и луженые концы.Пинцетом плотно намотайте провод нагревателя по шесть витков на каждый провод, а затем припаяйте его. (провод нагревателя плохо принимает припой)

7) Оберните второй виток ленты на телескопе рукоятью вниз, чтобы закрепить изолированный провод и обеспечить двойную изоляцию от атмосферы, чтобы направить большую часть тепла в телескоп.

Нагреватель росы плотно прилегал к телескопу, но его можно было снять с усилием. Я решил оставить его постоянно, чтобы он оставался плотно прилегающим для теплопередачи. Используйте небольшой кусок изоленты, чтобы уложить кабель сбоку от трубки.

Сначала я решил использовать его прямо на батарее на полной мощности. Позже установлю диммер в линию с меньшим светодиодом (используется резистор 3,9 кОм). Светодиод красивый, поэтому вы можете видеть, что нагреватель включен и на каком уровне. Вы можете получить более дешевый диммер за 1,60 доллара на ebay без пульта дистанционного управления, но вам не понравилась идея изнашивания колесика для большого пальца.

У меня также есть 6-дюймовый SCT. Два оборота значительно снизят мощность, поэтому, вероятно, сделаю два двойных оборота параллельно, то есть четыре оборота.Попробую позже.

Еще не пользовался наблюдением, но должен работать нормально. Посмотрим.

[attachment = 1142924: Dew1a.jpg]

[attachment = 1142922: Dew4a.jpg]

[attachment = 1142923: Dew5a.jpg]

Отредактировал CharlesC, 18 октября 2018 г. – 20:15.

DIY Нагревательная спиральная проволока Kanthal A1 Resistance Wire 15 Feet (Alien 0.3×0.8 + 32GA): Amazon.com: Инструменты и товары для дома

В настоящее время недоступен.
Мы не знаем, когда и появится ли этот товар в наличии. ]]>

Характеристики данного продукта

Фирменное наименование	Проволока
Ean	0791261215097
Материал	Хлопок
Номер детали	2.0
Соответствие спецификации
Код UNSPSC	26121500
UPC	791261215097

Выбор нихромовой проволоки и трансформатора

Я рекомендую вам прочитать информацию о трансформаторе (Понимание трансформаторов), чтобы вы лучше понимали трансформаторы, если вы не знаком с ними.На странице “Дизайн источника питания” объясняется, как построить полный блок питания. поставка для резака для вспененной горячей проволоки после того, как вы выбрали проволоку и трансформатор.

На этой странице собрана информация о том, как выбрать оба нихромовая проволока и трансформатор для блока питания, потому что они идут вместе – один зависит от другого.

Измерение провода

Проволока измеряется калибром.Есть несколько различные эталоны манометров, поэтому обычно используется десятичное измерение вместо манометра. Теперь. Для нихромовой проволоки и других цветных металлов используется американский стандарт калибра AWG. Калибр проводов, и это стандарт, который я использую на своем веб-сайте, но я также указываю десятичный дюймы. AWG такой же, как у стандарта B&S, Brown и Sharp. Этот стандарт также используется для медный и алюминиевый провод такого же калибра, какой используется для электропроводки в вашем доме.

Проволока из черных металлов, такая как железо и проволока из нержавеющей стали обычно используют калибр проволоки W&M, Washburn & Moen.

Сравнительная таблица размеров проводов различного калибра стандарты и дополнительную информацию о калибрах проводов и их происхождении можно найти здесь: http://www.sizes.com/materls/wire.htm. Еще одна полезная сравнительная таблица, содержащая десятичный эквивалент, а не размер шкалы, как выше можно найти здесь: http: // www.dave-cushman.net/elect/wiregauge.html.

Чем больше калибр, тем больше размер провода. меньше. Калибр AWG 40 хорош, в то время как калибр AWG 14 почти такой же, как домашняя проволочная вешалка для одежды.

Какой размер провода мне использовать?

Вы можете использовать проволоку любого размера. Пена может be и режется проволокой размером от 40 калибра (0,003 дюйма) до 11 калибра (.091 ” диам.). Самый распространенный размер – 26 калибра. Короткий кусок проволоки 40 калибра был используется с 9-вольтовой батареей для резки очень тонких (0,020 дюйма) и узких полосок пенопласта для прогулочные планеры для воздушного серфинга. Две батареи типа D могут привести в действие 4-дюймовый кусок нихромовой проволоки 32-го калибра в маленькой руке. прошел резак для пенопласта.

Блок питания на 12 В питает до 24 дюймов 26 калибр проволоки. Сюда входят почти все настольные резаки для пенопласта, обычный тип резака для пенопласта, и будет включать небольшие резаки для лука.Вот почему 26 калибра самый распространенный. Размеры от 24 до 30 также использовались для настольных моделей.

калибр от 16 до 11 используется для резаков для пенопласта для резки формы, такие как лепка, потому что они достаточно жесткие, чтобы держать форму, а не прямой. Для отрезка нихромовой проволоки 14 калибра 12 дюймов требуется всего 1,9 вольт, но почти 12 вольт. усилители. Проволока большего диаметра также используется для очень длинных фрез, например 8 или 10 футов.

Фактор натяжения

Все металлы расширяются при нагревании, поэтому нихромовая проволока при температура резки также увеличивается и увеличивается.Из-за этого какой-то метод Для резки пенопласта необходимо поддерживать натяжение проволоки. Это обычно выполняется либо с помощью пружинящей рамы, между которой протягивается проволока, либо с помощью пружины. использовал. Также возможно использование груза с тросом над шкивом. Натяжение проволоки также помогает удерживать ее в раздражении, поэтому при небольшом давлении режущая пена, проволока остается достаточно прямой, что необходимо для хорошего качества и равномерный крой.

Из-за необходимости натяжения, проволока мельче Таким образом, меньшее натяжение может быть применено без разрыва или постоянного растяжения проволоки. Использование проволоки 40 калибра означает, что возможно очень небольшое натяжение, и будет труднее сохранить Проволока насмехается при резке. Чем длиннее проволока, тем большее давление нужно приложить к проволоке, чтобы она оставалась прямой и насмехалась. Вот почему, как правило, чем длиннее проволока, тем она должна быть толще. Не существует стандарта длины и калибра поскольку теоретически можно использовать любой размер на любой длине при соответствующем напряжении и текущая мощность источника питания.

Зависимость датчика / тока / температуры

Температура прямого провода при комнатной температуре спокойный воздух можно рассчитать. Заданная температура приведет к определенному току протекает через проволоку определенного диаметра.Неважно, какой длины будет провод, данный ток, протекающий через провод, приведет к той же температуре. Для Например, провод 26 калибра с протекающим через него 2,1 ампера приведет к температуре 600 градусов по Фаренгейту. будь то 2 дюйма в длину или 200 дюймов в длину.

Чем больше диаметр, тем больше требуется тока нагреть до той же температуры. Например, только 0,31 ампера приведет к 600F в 40 калибр провода, но 11.Для провода 14 калибра требуется 6 ампер. Кроме того, чем больше диаметр проволоки, тем больше времени потребуется для достижения равновесной температуры.

Равновесная температура.

Причина, по которой прямой провод достигает заданной температуры и остается там в спокойном воздухе комнатной температуры, потому что ток продолжает производить больше нагрейте, пока течет ток. В то же время тепло отводится от провода до окружающего воздуха.Чем горячее проволока, тем быстрее нагревается переведен прочь. Проволока достигает равновесной температуры, когда выделяемое тепло равно теплу, переданному прочь.

Если свернуть провод в тугую катушку, как в нагревателях, передача тепла от проволоки уменьшается, потому что в данном объеме проволоки больше воздуха, и проволока станет горячее.

Таким же образом провод контактирует с любым другим материал изменит скорость передачи тепла от проволоки.Если материал это находится в контакте с хорошим проводником тепла, таким как медь, равновесная температура будет ниже, потому что тепло отводится быстрее. Если материал в контакт с плохим проводником тепла (изолятором) равновесная температура будет выше, потому что отводится меньше тепла. Эти ситуации приводят к сложным уравнения теплопередачи, которые нелегко решить. В этом случае экспериментирование Требуется найти правильный провод и напряжение для создания желаемой температуры.

При использовании в печах, печах и в закрытых отапливаемых областях провод сопротивления будет становиться все горячее по мере того, как печь или печь нагреваются, если не изменять напряжение. В равновесная температура основана на температуре окружающего воздуха и будет довольно постоянная РАЗНИЦА температуры между проводом и температура воздуха. Итак, если вы начали с 28 футов 22 калибра проволока, которая была намотана таким образом, чтобы температура была вдвое выше, чем у прямой провод, это будет около 1200F (316C), разница в 1130F между температурой воздуха и провода, если температура воздуха в корпусе стартовал на 70F.Если бы провод при этом просто покраснел бы температура. К тому времени, когда вы достигнете 1400F (760C) воздух в помещении температура, температура провода будет 1400F плюс разница 1130F или 2530F. Проволока расплавится . Для печей и прочие высокотемпературные оболочки, калибр, тип, длина, катушка проводов размеры и приложенное напряжение должны быть тщательно спроектированы, чтобы ограничить температура проволоки при конечной достигнутой температуре воздуха должна быть хорошей ниже точки плавления, и прибор должен быть рассчитан на отключение при целевой температуре или ниже.Это нетривиальный дизайн процесс и обычно должен быть предоставлен инженеру, обученному теплоте перевод и электротехническое проектирование.

Ток, создаваемый приложенным напряжением

Как уже упоминалось выше, не имеет значения, какой длины проволоки, определенный ток, протекающий через проволоку заданного диаметра, приведет к заданному температура на открытом воздухе. Так как же создается этот ток? Приложенное напряжение через два конца провода создают этот ток.Чем длиннее провод, тем больше напряжение требуется для создания такого же тока. Это связано с разницей в общее сопротивление провода разной длины.

Закон Ома

Закон

Ом необходим для определения силы тока и напряжение отношения. Закон об омах гласит:

В = ИК

В – напряжение в вольтах (традиционный E используется для напряжение и означает электродвижущую силу вместо V), I – ток в амперах, а R – сопротивление в Ом.Вы можете переставить формулу, чтобы найти текущий:

I = V / R

Из этого видно, что сопротивление растет, так же требуется напряжение, чтобы получить такой же ток. Сопротивление нихромовой проволоки указывается в омах на фут. Чем длиннее провод, тем большее сопротивление он имеет. чем длиннее провод, тем большее напряжение требуется для проталкивания тока через сопротивление провода.

Какой трансформатор мне нужен?

Мощность рассчитывается по формуле:

W = I

² R или W = VI

Трансформатор обычно измеряется в ваттах или вольт-амперах. Для небольших трансформаторов они по сути одинаковы и взаимозаменяемы. Тебе следует знать мощность, необходимую для нагреваемого провода, чтобы знать, какого размера будет трансформатор требуется.Чтобы рассчитать это, вы сначала решаете, какой калибр вы будете использовать, и найдете сопротивление этого провода в омах на фут. Например, провод 26 калибра имеет сопротивление 2,67 Ом на фут. Если вы используете проволоку для резки пенопласта, нормальный желаемая температура составляет 600F. Чтобы обеспечить некоторую гибкость в температуре, цифра 800F. (вы всегда можете выключить его, если у вас есть источник переменного напряжения). Вам также необходимо знать длину провода. Допустим, вы будете использовать 2 фута.Теперь вы можете рассчитать сопротивление, напряжение и требования к мощности.

I = 2,6 ампера (из температурной таблицы)

r = 2,67 Ом

R = RL = 2,67 X 2 = 5,34 Ом

В = IR = 2,6 X 5,34 = 13,9 вольт

P = VI = 13,9 X 2,6 = 36,1 Вт

I = ток в амперах

r = сопротивление на фут провода в Ом

R = общее сопротивление провода

L = длина провода в футах

P = мощность в ваттах

Значит, вам нужен трансформатор, способный потушить хотя бы 2.6 ампер с номинальной мощностью 36 Вт или более при выходном напряжении 13,9 В или более. В самое близкое, что вы можете найти с таким напряжением или выше, – 24 вольт. Вы можете использовать диммер, чтобы уменьшите напряжение (см. страницу с описанием блока питания). Вам нужно 2,6 ампера, чтобы вы необходимо умножить требуемые амперы на выходное напряжение, чтобы получить мощность в ваттах, 2,6 X 24 = 62,4 Вт или вольт-ампер. Ближайший к 62,4 Вт и более – 24 Вт. выходное напряжение, трансформатор 100 Вт.

Вы решили, что это слишком много, и хотите использовать 50 трансформатор ватт. Что ты можешь сделать? Понизить напряжение? Нет, это будет снизить температуру. Сделать провод короче? Может быть. Помните, что текущий требуется одинаково, независимо от длины провода, и данный трансформатор ограничен определенное количество тока, протекающего по его обмоткам, независимо от напряжения. В мощность трансформатора ограничена его способностью передавать тепло.Жара измеряется в ваттах и определяется током и сопротивлением, поэтому, если ни одно из значений не изменится, Вт остается прежним. Если вы снизите первичное напряжение на трансформаторе, выходное напряжение также падает, но сопротивление обмоток не меняется, поэтому максимальный ток тоже не меняется. Укорочение провода не меняет текущее требование, но не меняет требования к напряжению.

Как выясняется, требование напряжения для 18 дюймов нихромовая проволока при 800F – 10.4 вольта, поэтому вместо выходного трансформатора 24 вольт, 12 вольт мощность, можно использовать трансформатор на 50 Вт. Текущая мощность составляет 50/12 = 4,1 ампер, значительно выше требуемых 2,6 ампер. Трансформатор на 12 вольт на 50 ватт имеет более тяжелый обмотка, чем выход 24 В, поэтому он может выдерживать удвоенный ток, но весь трансформатор намного меньше 100-ваттного трансформатора.

Трансформаторы – калибр и максимальная длина

Ниже приведены несколько примеров из 27 трансформеры ношу сейчас.Увидеть страница трансформатора, где каждый трансформатор имеет свой график. На графиках показана минимальная и максимальная длина каждого Трансформатор нагревается до 800F при использовании диммера для резки пеной. Для пластика При изгибе проволока должна быть горячее, поэтому максимальная длина будет короче. В нормальная температура резки пенопласта составляет 600F, но расчет на 800F дает некоторое пространство для корректирование. Все выходы, кроме одного, имеют двойное напряжение, поэтому более низкое напряжение обрабатывается более высоким. ток и, таким образом, расширяет диапазон до проводов большего диаметра, потому что допустимая сила тока удваивается, когда напряжение уменьшается вдвое.Чем выше напряжение, тем меньше калибр, но длиннее. провод. Диммеры не доводят до нуля вольт, они доходят примерно до 20%, так что есть минимальная длина провода, которую можно использовать.

Этот трансформатор можно использовать с короткие отрезки более жесткой проволоки для фигурной резки.

Этот трансформатор подходит большинству настольные резаки для пенопласта и средние луки с использованием нихромовой проволоки марки
24-26.

Нихромовая проволока Diy Нагревательный элемент для паяльника

Нагревательный элемент для паяльника своими руками из нихромовой проволоки

Нагревательный элемент для паяльника своими руками из нихромовой проволоки . ¤ если у вас нет нихромовой проволоки, используйте нихромовую проволоку внутри использованной лампочки. Типичные области применения – утюги, гладильные машины, водонагреватели, пластмассовые штампы, паяльники, трубчатые элементы в металлической оболочке и картриджные элементы.Я оборачиваю нихромовую проволоку вокруг медной проволоки примерно пять раз, а затем обжимаю ее. Эта самодельная трехканальная система нагревателя обошлась мне в 69,49 долларов, и у меня все еще есть достаточно расходных материалов, чтобы сделать как минимум еще один нагреватель. В этом видео показано, как сделать легкий паяльник своими руками из нихромовой проволоки. 4-проводной адаптер с функцией постоянной температуры. Нагревательный элемент для паяльника своими руками. Возьмите медный наконечник (1) (кусок медного стержня диаметром 7,10 см и диаметром 3,4,5 мм) и намотайте на него изолятор примерно на 4 см.

Нихромовая проволока может выделять много тепла, но мы просто хотим, чтобы оптика нашего прицела была выше паяльника и бессвинцового припоя: нихромовая проволока или проволока сопротивления.Строительная проволочная сетка, защита элемента сетки сопротивления cr20ni80 нагревательная проволока ni80 нихромовая проволока. Поскольку у использования такого паяльника есть свои преимущества, например, они довольно прочные и выдерживают один или два удара, мы обеспокоены тем, что магниточувствительные детали могут не подходить для первого типа (катушка из нихромовой проволоки с термостатом). . Этот паяльник может обеспечивать высокую температуру, достаточную для легкого плавления припоя для лучшей пайки. ¤ если у вас нет нихромовой проволоки, используйте нихромовую проволоку внутри использованной лампочки.Как видите, выходит дым, потому что нихромовая проволока поджигает быстрые наконечники. Этот паяльник может обеспечивать высокую температуру, достаточную для легкого плавления припоя для лучшей пайки. Прежде чем начать, стоит знать, что нихромовая проволока – это проволока.

Термически сбалансированный профессиональный паяльник 25 Вт от www.circuitspecialists.com Самодельный паяльник сделать паяльник с использованием зарядного устройства 12 В паяльник паяльник своими руками как сделать.Alibaba.com предлагает 495 наименований нагревательных элементов из нихромовой проволоки. Паяльники не особенно дороги, поэтому, если вы обнаружите, что будете выполнять изрядное количество пайки или, по крайней мере, хотите, чтобы пайка была хорошего качества, мы затем обернем нитку нихромовой проволоки вокруг стекловолоконной ленты. Мне нужно контролировать, насколько на самом деле нагревается нихромовая проволока (которая будет служить нагревательным элементом в приложениях для 3D-печати). У меня есть источник питания и несколько микроконтроллеров. Что касается самодельной статьи, на которую указал arv, в ней говорится: «Как сделать усилитель с использованием P55NF06 MOSFET».Паяльник готов! 4-проводной адаптер с функцией постоянной температуры. Большая экономия и бесплатная доставка / возврат многих товаров. Возьмите медный наконечник (1) (кусок медного стержня диаметром 7,10 см и диаметром 3,4,5 мм) и намотайте на него изолятор примерно на 4 см. В этом видео показано, как сделать легкий паяльник своими руками из нихромовой проволоки.

Если бы я подключил датчик делителя напряжения непосредственно к разъему.

Этот паяльник может обеспечивать высокую температуру, достаточную для легкого плавления припоя для лучшей пайки.Нагревательный элемент третьего выполнен из нихромовой проволоки, намотанной на толстую медь. Хорошим нагревательным элементом является то, что от сетевого паяльника зависит то, что вы хотите, поэтому это просто предложение, если элемент должен быть длиной 1 м, подумайте об использовании понижающего трансформатора, чтобы дать около 10 вольт для питания провода, как в горячем. станок для гибки проволоки. В этом видео показано, как сделать легкий паяльник своими руками из нихромовой проволоки. Надеюсь, это видео будет для вас полезным. Нагревательный элемент для паяльника своими руками.Самодельный паяльник сделать паяльник с помощью зарядного устройства 12в паяльник паяльник своими руками как сделать. Прежде чем начать, стоит знать, что нихромовая проволока – это проволока. Купите провод нагревательного элемента и получите лучшие предложения по самым низким ценам на ebay! Нихромовая проволока или проволока сопротивления. Здесь вы найдете пять супер-техник изготовления паяльника своими руками, которые вы опробуете дома.

Нихромовая проволока или проволока сопротивления. ¤ если у вас нет нихромовой проволоки, используйте нихромовую проволоку внутри использованной лампочки.В этом видео показано, как сделать легкий паяльник своими руками из нихромовой проволоки. Что касается поделки, на которую указал arv, она гласит: Сделайте паяльник своими руками из нихромовой проволоки. Мне нужно контролировать, насколько на самом деле нагревается нихромовая проволока (которая будет служить нагревательным элементом в приложениях для 3D-печати). Alibaba.com предлагает 495 наименований нагревательных элементов из нихромовой проволоки. «Нихромовая проволока имеет относительно высокое удельное сопротивление и поэтому выделяет больше тепла». на самом деле меньшее сопротивление будет генерировать больше. Основная причина, по которой нихромовая проволока используется в различных электроприборах, заключается в ее высокой нагревательной способности по сравнению с другими товарами.Вставьте аккумулятор и включите его. Типичные области применения – утюги, гладильные машины, водонагреватели, пластмассовые штампы, паяльники, трубчатые элементы в металлической оболочке и картриджные элементы.

Электрический паяльник Высокое разрешение Стоковая Фотография и изображения Alamy от c8.alamy.com Хороший нагревательный элемент – это то, что от сетевого паяльника, зависит от того, что вы хотите, поэтому это просто предложение, если элемент должен быть длиной 1 м, подумайте об использовании понижающего трансформатора, чтобы дать около 10 вольт для питания провода, как в станке для гибки горячей проволоки.Сварочный паяльник проводной замена сердечника ТЭНа 40вт 220в. Здесь вы найдете пять супер-техник изготовления паяльника своими руками, которые вы опробуете дома. Портативный мини-паяльник usb с зарядным устройством на 5 вольт, самодельный карандаш | самодельный паяльник без. В этом видео показано, как сделать легкий паяльник своими руками из нихромовой проволоки. Типичные области применения – утюги, гладильные машины, водонагреватели, пластмассовые штампы, паяльники, трубчатые элементы в металлической оболочке и картриджные элементы.Медный наконечник обеспечивает высокую теплопроводность. Применения для нихромовой проволоки включают нагревательные элементы для волос. Для подключения изготовления нихромового нагревательного элемента требуется небольшое количество пайки. Самодельный паяльник сделать паяльник с помощью зарядного устройства 12в паяльник паяльник своими руками как сделать. «Нихромовая проволока имеет относительно высокое удельное сопротивление и поэтому выделяет больше тепла». на самом деле меньшее сопротивление будет генерировать больше. Основная причина, по которой нихромовая проволока используется в различных электроприборах, заключается в ее высокой нагревательной способности по сравнению с другими товарами.Как отремонтировать паяльник | ремонт ТЭНов.

Нагревательный элемент для паяльника своими руками.

Присоедините один конец нихромовой проволоки нагревателя (диаметром около 0,3,0,5 мм) к острому концу (3). Нагревательный элемент для первых двух выполнен с использованием графитового грифеля. Паяльная станция керамический нагреватель сердечник переходник нагревательный элемент a1321 питания. В этом видео показано, как сделать легкий паяльник своими руками из нихромовой проволоки. Прежде чем начать, стоит знать, что нихромовая проволока – это проволока.4-проводной адаптер с функцией постоянной температуры. Хорошим нагревательным элементом является то, что от сетевого паяльника зависит то, что вы хотите, поэтому это просто предложение, если элемент должен быть длиной 1 м, подумайте об использовании понижающего трансформатора, чтобы дать около 10 вольт для питания провода, как в горячем. станок для гибки проволоки. ¤ если у вас нет нихромовой проволоки, используйте нихромовую проволоку внутри использованной лампочки. Паяльники не особенно дороги, поэтому, если вы обнаружите, что будете выполнять изрядное количество пайки или, по крайней мере, хотите, чтобы пайка была хорошего качества, мы затем обернем нитку нихромовой проволоки вокруг стекловолоконной ленты.Типичные области применения – утюги, гладильные машины, водонагреватели, пластмассовые штампы, паяльники, трубчатые элементы в металлической оболочке и картриджные элементы. Надеюсь, это видео будет для вас полезным. Купите провод нагревательного элемента и получите лучшие предложения по самым низким ценам на ebay! Вставьте аккумулятор и включите его. Паяльник готов!

Применения для нихромовой проволоки включают нагревательные элементы для волос. Портативный мини-паяльник usb с зарядным устройством на 5 вольт, самодельный карандаш | самодельный паяльник без.Здесь вы найдете пять супер-техник изготовления паяльника своими руками, которые вы опробуете дома. Я бы подержал паяльник (он же нагреватель карандаша) в качестве бунуса, многие приходят. Самодельный паяльник сделать паяльник с помощью зарядного устройства 12в паяльник паяльник своими руками как сделать. Нихромовая проволока может выделять много тепла, но мы просто хотим, чтобы оптика нашего прицела находилась над паяльником и бессвинцовым припоем:

Сделайте паяльник своими руками из сломанного паяльника Hubpages из изображений.saymedia-content.com Поскольку у использования такого паяльника есть свои преимущества, например, они довольно прочные и выдерживают один или два удара, мы обеспокоены тем, что магниточувствительные детали могут не относиться к первому типу (катушка из нихромовой проволоки , с термостатом). Паяльная станция керамический нагреватель сердечник переходник нагревательный элемент a1321 питания. Этот паяльник может обеспечивать высокую температуру, достаточную для легкого плавления припоя для лучшей пайки. Применения для нихромовой проволоки включают нагревательные элементы для волос.Я бы подержал паяльник (он же нагреватель карандаша) в качестве бунуса, многие приходят. «Нихромовая проволока имеет относительно высокое удельное сопротивление и поэтому выделяет больше тепла». на самом деле меньшее сопротивление будет генерировать больше. Основная причина, по которой нихромовая проволока используется в различных электроприборах, заключается в ее высокой нагревательной способности по сравнению с другими товарами. Здесь вы найдете пять супер-техник изготовления паяльника своими руками, которые вы опробуете дома. Если я сделаю элемент, который не нагревается, мне нужно сделать проволоку элемента тоньше или короче, верно?

Этот паяльник может обеспечивать высокую температуру, достаточную для легкого плавления припоя для лучшей пайки.

В связи с тем, что у использования такого паяльника есть свои преимущества, например, они довольно прочные и выдерживают один или два удара, мы опасаемся, что магниточувствительные детали могут не относиться к первому типу (катушка из нихромовой проволоки с термостат). Применения для нихромовой проволоки включают нагревательные элементы для волос. Это будет удерживать его на месте, но, что более важно, оно будет передавать тепло от батареи. Что касается поделки, на которую указал arv, она гласит: «Самодельный паяльник сделать паяльник с помощью паяльника для зарядного устройства 12 В, паяльник« сделай сам », как сделать.Паяльная станция керамический нагреватель сердечник переходник нагревательный элемент a1321 питания. Мне нужно контролировать, насколько на самом деле нагревается нихромовая проволока (которая будет служить нагревательным элементом в приложениях для 3D-печати). Паяльник своими руками (вариант 1). 4-проводной адаптер с функцией постоянной температуры. Всем привет, в этом уроке я покажу вам, как сделать паяльник без нихромовой проволоки. Нихромовая проволока может выделять много тепла, но мы просто хотим, чтобы оптика нашего прицела находилась выше паяльника и бессвинцового припоя: типичные области применения – утюги, гладильные машины, водонагреватели, пластмассовые штампы, паяльники, в металлической оболочке. трубчатые элементы и патронные элементы.Здесь вы найдете пять супер-техник изготовления паяльника своими руками, которые вы опробуете дома.

Нагревательный элемент для паяльника своими руками из нихромовой проволоки. Этот паяльник может обеспечивать высокую температуру, достаточную для легкого плавления припоя для лучшей пайки.

Источник: www.deeptronic.com

¤Если у вас нет нихромовой проволоки, используйте нихромовую проволоку внутри использованной лампочки.

Источник: imgv2-2-f.scribdassets.com

Купите провод нагревательного элемента и получите лучшие предложения по самым низким ценам на ebay!

Источник: img.joomcdn.net

Медный наконечник обеспечивает высокую теплопроводность.

Источник: www.circuitspecialists.com

Нихромовая проволока не паяется, но лучше всего паять обжимные соединения.

Источник: hallroad.org

Лом меди, алюминия или латуни.

Источник: forum.allaboutcircuits.com

Самодельный паяльник сделать паяльник с помощью зарядного устройства 12В паяльник паяльник своими руками как сделать a.

Источник: samotehnik.net

Этот паяльник может обеспечивать высокую температуру, достаточную для легкого плавления свинцового припоя для лучшей пайки.

Источник: images-na.ssl-images-amazon.com

Прежде чем мы начнем, стоит знать, что нихромовая проволока – это проволока.

Источник: i.ytimg.com

Нихром не имеет большого температурного коэффициента сопротивления, поэтому сопротивление нагревательного элемента может не сильно измениться.

Источник: i.ytimg.com

Паяльник своими руками (вариант 1).

Источник: fuckcombustion.com

Медный наконечник обеспечивает высокую теплопроводность.

Источник: circuitits-diy.com

Это просто набросок первого нагревательного элемента, покрывающего половину платформы, чтобы получить приблизительное представление о длине резистивного провода.

Источник: i1.wp.com

Четырехпроводной адаптер с функцией постоянной температуры.

Источник: images-na.ssl-images-amazon.com

Нихромовая проволока не паяется, но лучше всего паять обжимные соединения.

Источник: core-electronics.com.au

Если бы я подключил датчик делителя напряжения непосредственно к разъему.

Источник: i.pinimg.com

Это просто набросок первого нагревательного элемента, покрывающего половину платформы, чтобы получить приблизительное представление о длине провода сопротивления.

Источник: images.yaoota.com

Применения для нихромовой проволоки включают нагревательные элементы для волос.

Источник: i1.wp.com

Если ваша платформа для сборки с подогревом не намного меньше моей, я бы рекомендовал начать с как минимум двух нагревательных элементов.

Источник: i2.wp.com

Прикрепите один конец нихромовой проволоки нагревателя (диаметром около 0,3,0,5 мм) рядом с острым концом (3).

Источник: rukminim1.flixcart.com

Нагревательный элемент для первых двух сделан с использованием графитового грифеля.

Источник: cdn4.explainthatstuff.com

Это будет удерживать его на месте, но, что более важно, отводит тепло от батареи.

Источник: i.ytimg.com

Я бы второй паяльник (также известный как нагреватель карандаша) как бунус, многие приходят.

Источник: www.cloudynights.com

Типичные области применения: утюги, гладильные машины, водонагреватели, пластмассовые штампы, паяльники, трубчатые элементы в металлической оболочке и картриджные элементы.

Источник: i.ytimg.com

Источник: i1.wp.com

Источник: hackaday.com

Для сборки нихромового нагревательного элемента требуется небольшое количество пайки.

Источник: i1.wp.com

Источник: www.deep-sky.co.uk

Я бы купил паяльник (он же нагреватель карандаша) в качестве бунуса, многие приходят.

Источник:

Надеюсь, это видео будет для вас полезным.

Источник: www.deepskywatch.com

Хороший нагревательный элемент – это то, что от сетевого паяльника зависит от того, что вы хотите, поэтому это всего лишь предложение, если элемент должен быть длиной 1 м, подумайте об использовании понижающего трансформатора для дайте около 10 вольт для питания провода, как в станке для гибки горячей проволоки.

Источник: img.coowor.com

Нихромовая проволока не паяется, но лучше всего паять обжимные соединения.

Источник: circuitits-diy.com

Применения для нихромовой проволоки включают нагревательные элементы для волос.

Водонагреватель своими руками 12В (+ советы / мысли?) | BackYard Chickens

Мы с мужем только начали выращивать цыплят в этом году и планируем впервые уехать из дома на Рождество (декабрь.С 23-го по 26-е). У нас 6 цыплят в курятнике 8х10, что им нравится, так что нам там довольно комфортно, но у нас все еще нет раствора для полива. Было немного холодно – их вода замерзала всего пару раз, обычно при низком уровне (сейчас они используют фонтанчик для полива на 1 галлон). Однако, если на Рождество будет холодно, нам нужно будет что-то сделать, чтобы вода у них не замерзла. Наш курятник находится на расстоянии 200-250 футов от дома, поэтому мы не сможем протянуть удлинитель. У меня есть автомобильный аккумулятор глубокого разряда (добавлю солнечную батарею, но я считаю, что этого должно хватить на пару дней за один раз).Мы не хотим использовать инвертор и запускать его до напряжения переменного тока и высокого напряжения из-за риска возгорания и потери эффективности.

Итак, требования к нашему обогревателю:
-12V
-Низкая мощность (для снижения риска возгорания)
-Погружной, но безопасный, когда вода пуста

Я осмотрелся, но не нашел ничего, что мне понравилось. На Amazon есть погружные нагревательные элементы, но они, как правило, довольно высокой мощности (150 Вт +), что повышает риск возгорания или перегрева.

Решение, которое я сейчас пробую, – это сделать нагревательный элемент своими руками из нихромовой проволоки.Я использовал калькулятор из нихромовой проволоки http://www.jacobs-online.biz/nichrome/NichromeCalc.html, чтобы определить, что 42 дюйма при 28 калибре должны давать 15 Вт и оставаться ниже 200F при комнатной температуре (очевидно, я ожидал, что вода будет Я взял поднос для пиццы, который поместился бы на дно 5-галлонного ведра, покрыл его пищевым высокотемпературным силиконовым герметиком, а сверху поместил нихромовую проволоку (с силиконом). покрытый обычным проводом для уже подключенных соединений) и подождал, пока он застынет (используя мультиметр, чтобы убедиться, что провод не закорочен на противень для пиццы… Надо было дождаться, пока силикон застынет, прежде чем добавлять провод, но я этого не сделал). Проволока плохо держалась, поэтому на следующем шаге я нанес силиконовый герметик вокруг проволоки, покрыл вощеной бумагой, а затем зажал сверху другой противень для пиццы, чтобы он оставался плоским. Я дала ему немного застыть, затем сняла противень для пиццы и вощеную бумагу (немного раньше, чем она полностью высохла, поэтому она немного прилипла). Затем я подождал, пока он застынет, затем нанес еще немного силиконового герметика, чтобы сделать верх водонепроницаемым.На этом этапе я также пропустил соединительные провода через силиконовую трубку, чтобы сделать их более водонепроницаемыми / с меньшей вероятностью выдергивания / поломки (не уверен, насколько это необходимо), и прикрепил трубку к объекту в целом.

Я дождался, пока он высохнет, и погрузил его в воду, проверяя с помощью мультиметра, чтобы убедиться, что он не замыкается на воду и что ничего странного не происходит.

Обогреватель из нихромовой проволоки своими руками: Делаем самодельный обогреватель для гаража из нихромовой проволоки своими руками

Делаем самодельный обогреватель для гаража из нихромовой проволоки своими руками

Основные требования к гаражному обогревателю

Создание будущего прототипа и этапы работ

Предварительное тестирование

Процесс изготовления обогревателя по шагам

Проверка на работоспособность, тестирование и внешний вид

Мини электрический обогреватель 12 В 80 Вт

Детали и инструменты для обогревателя

Изготовление нагревательного элемента

Подключение проводов

Корпус обогревателя

Готовый маленький обогреватель

Как сделать простой электрический обогреватель воздуха своими руками из спирали проволоки нихрома.

простой и не дорогой нагревательный элемент своими руками.

Самодельный керамический нагреватель. Изготовление обогревателя для дома своими руками. Изготовление масляного обогревателя своими руками

Преимущества и требования к конструкциям

Инфракрасные обогреватели

Масляная система

Газовые нагревательные приборы

Тепловая пушка

Простейший тепловентилятор

Масляный обогреватель для гаража

Погреб

Для дома

На рыбалке

Аквариум

Приборы инфракрасного обогрева

Конвекционные отопители

Видео: разновидности электрообогревателей

Расчёт нагревательного элемента

Подготовка инструментария и материалов

Инструкция по изготовлению

Видео: устройство самодельного тепловентилятора

Подготовительный этап

Порядок сборки обогревателя

Видео: обзор электрообогревателя из чугунного радиатора

Самодельный газовый обогреватель для гаража, дома, дачи

Масляный обогреватель своими руками

Электрический обогреватель своими руками

Видео: изготовление обогревателя своими руками

Требования к самодельному прибору

Самоделка #1 – на основе обогревателя «Доброе тепло»

Самоделка #2 – мини-обогреватель из фольги и стекла

Обогреватель для гаража своими руками: полезные приспособления и советы

Обогреватели для гаража: газовый, инфракрасный, дизельный, энергосберегающий, микатермический

Требования к приборам

Меры безопасности

Экономичный обогреватель из автомобильного радиатора Запорожца своими руками: один из лучших самодельных вариантов

Электрообогреватели из проволоки и спирали: схема и принцип работы

Ремешок нагревателя корректора проволоки DIY с контроллером – ATM, Optics and DIY Forum

Сделай сам нагреватель росы (нихром) – банкомат, оптика и DIY Forum

DIY Remote Dew Heater for $ 9 – Банкомат, оптика и DIY Forum

DIY Нагревательная спиральная проволока Kanthal A1 Resistance Wire 15 Feet (Alien 0.3×0.8 + 32GA): Amazon.com: Инструменты и товары для дома

Характеристики данного продукта

Выбор нихромовой проволоки и трансформатора

Измерение провода

Какой размер провода мне использовать?

Фактор натяжения

Зависимость датчика / тока / температуры

Равновесная температура.

Ток, создаваемый приложенным напряжением

Закон Ома

В = ИК

I = V / R

W = I

Трансформаторы – калибр и максимальная длина

Нихромовая проволока Diy Нагревательный элемент для паяльника

Если бы я подключил датчик делителя напряжения непосредственно к разъему.

Нагревательный элемент для паяльника своими руками.

Этот паяльник может обеспечивать высокую температуру, достаточную для легкого плавления припоя для лучшей пайки.

Водонагреватель своими руками 12В (+ советы / мысли?) | BackYard Chickens

Больше новостей

Добавить комментарий Отменить ответ
