Устройства релейной защиты и автоматики
Релейная защита энергетических систем, функции и требования
Релейная защита энергетических систем (РЗиА) является одним из важнейших элементов электроэнергетической системы. Устройства РЗА применяются для всех уровней напряжения от 0,4 до 1150 кВ, не только в системах электроснабжения предприятий, электрических станциях и подстанциях, распределительных электрических сетях, но и в коммунально-бытовом секторе, ведь самыми простыми устройствам защиты являются автоматические выключатели, которые есть в каждом доме.
К основным задачам релейной защиты энергетических систем относят:
- отключение участка сети или электротехнического оборудования при коротком замыкании или обрыве проводников;
- отключение участка сети или силового оборудования при возникновении режима, развитие которого вызывает повреждение;
- сигнализация о возникновении параметров сети, которые отклоняются от нормального рабочего режима и могут вызвать поломки при длительном протекании.
То бишь устройства релейной защиты и автоматики помогают предотвратить или локализовать аварии силового оборудования генерирующих компаний, распределительных сетей и конечного потребителя, тем самым помогая избежать существенные финансовые затраты на его ремонт или замену.
Для корректного выполнения указанных функций к устройствам релейной защиты автоматики предъявляются следующие требования:
- Быстродействие – определение и локализация повреждения с минимально возможным временем.
- Надежность – срабатывание устройства защиты при возникновении повреждения на защищаемом участке и несрабатывание при отсутствии условий для отключения.
- Чувствительность – свойство релейной защиты отключать все виды повреждений на защищаемом участке.
- Селективность (избирательность) – срабатывание устройства релейной защиты и автоматики при повреждении на защищаемом участке и несрабатывание при неисправностях на смежных участках сети.
Таким образом, основной задачей при проектировании релейной защиты, от отдельных устройств до систем РЗА электроэнергетических объектов, является выбор оптимального сочетания принципов определения повреждений в сети и элементов защиты для удовлетворения указанным требованиям с максимальной эффективностью и минимальными затратами.
Устройства релейной защиты и автоматики, классификация
Устройства релейной защиты в первую очередь разделяют по роду величины, на изменение которой УРЗА должны реагировать. Самые простые из них используют измеренные ток, напряжение, частоту. Помимо непосредственно измеренных для определения повреждений могут использоваться расчетные величины, такие как сопротивление или мощность, токи и напряжения прямой, обратной, нулевой последовательности, гармонические составляющие, углы между токами и напряжениями и пр. Также современная техника позволяет осуществить функции РЗ, реагирующие на скорость изменения измеренных или расчетных параметров, что позволяет, например, отличить короткое замыкание в сети от качаний по скорости изменения сопротивления сети.
Во вторую очередь функции устройств релейной защиты и автоматики разделяют по принципу действия на максимальные – реагирующие на возрастание значения заданного критерия, и минимальные – действующие, соответственно, при снижении величины, свидетельствующем о повреждении. Например, максимальные токовые защиты (МТЗ) и защиты минимального напряжения (ЗМН).
По назначению защиты разделяют в зависимости от порядка действия при коротком замыкании.
Основными являются защиты, реагирующие на КЗ в первую очередь, они имеют минимальное время срабатывания и имеют зону действия, полностью охватывающую элемент сети (трансформатор, ЛЭП). Как правило, на ответственных участках в качестве основных используют защиты с абсолютной селективностью.
Соответственно, резервные защиты отключат повреждение участка сети или оборудования при отказе основных защит или выключателя с большим временем срабатывания. Такие защиты также разделяют на устройства ближнего и дальнего резервирования. Ближнее резервирование обеспечивается за счет установки резервного комплекта защит вместе с основным, отключения поврежденного оборудования при внутреннем КЗ. Тот же комплект РЗА осуществляет функцию дальнего резервирования теми ступенями защиты, зона действия которых охватывает смежные участки сети.
В качестве примера приведем типовой комплект защит ВЛ-110 кВ, где в качестве основной защиты устанавливается дифференциальная защита линии (ДЗЛ) или дифференциально-фазная защита (ДФЗ) с абсолютной селективностью, ближнее резервирование реализуется первыми ступенями комплекта ступенчатых защит (КСЗ), более чувствительные ступени которого выполняют дальнее резервирование.
Кроме того, иногда применяется термин дополнительная защита – это устройства РЗ частично дублирующие функции основной защиты, как правило, выполняются на другом принципе и действуют одновременно с основной защитой. Например, газовая защита трансформатора, отключающая повреждения внутри бака трансформатора при снижении уровня или интенсивном движении масла в расширителе.
Релейная защита: определение, функции и принципы работы
Определение понятия Релейная защита
Релейная защита (РЗ) – это важнейший вид электрической автоматики, которая необходима для обеспечения бесперебойной работы энергосистемы, предотвращении повреждения силового оборудования, либо минимизации последствий при повреждениях. РЗ представляет собой комплекс автоматических устройств, которые при аварийной ситуации выявляют неисправный участок и отключают данный элемент от энергосистемы.
Во время работы РЗ постоянно контролирует защищаемые элементы, чтобы своевременно зафиксировать возникшее повреждение (или отклонение в работе энергосистемы) и должным образом отреагировать на случившееся.
При аварийных ситуациях релейная защита должна выявить и выделить неисправный участок, воздействуя на силовые коммутационные аппараты, предназначенные для размыкания токов повреждения (короткого замыкания, замыкания на землю и т. д.).
Релейная защита сопряжена с иными видами электрической автоматики, которые позволяют сохранять бесперебойную работы энергосистемы и электроснабжения потребителей.
На данный момент отрасль релейной защиты активно развивается и расширяется, уже сейчас используется микропроцессорная аппаратура и компьютерные программы не только для защиты, но и для комплексного управления оборудованием и системой в целом.
Функции релейной защитыГлавной задачей устройств РЗ является выявление ненормальных и аварийных режимов работы первичного (силового) оборудования, а именно фиксация следующих видов повреждений:
- перегрузка электрооборудования;
- двух и трех-фазных короткие замыкания;
- замыкания на землю, включая двух и трех-фазные;
- внутренние повреждения в обмотках двигателей, генераторов и трансформаторов;
- защита от затянувшегося пуска;
- асинхронный режим работы синхронных двигателей.
Существует несколько видов реле, каждый из которых соответствует характеристикам электроэнергии (в данном случае – реле тока, напряжения, частоты, мощности и т. д.). Такая система отслеживает несколько показателей, выполняя непрерывное сравнение величин с ранее определенными диапазонами, которые называются уставки.
В том случае, когда контролируемая величина превышает установленную норму, соответствующее реле срабатывает: тем самым осуществляя коммутацию цепи путем переключения контактов. В первую очередь, такие действия касаются подключенной логической части цепи. В соответствии с выполняемыми задачами эта логика настраивается на определенный алгоритм действий, оказывающих влияние на коммутационную аппаратуру. Возникшая неисправность окончательно ликвидируется силовым выключателем, прерывающим питание аварийной схемы. В любой релейной защите и автоматике настройка измерительного органа выполняется с учетом определенной уставки, разграничивающей зону охвата и срабатывания защитных устройств. Сюда может входить только один участков или сразу несколько, состоящих из основного и резервных.
Реакция защиты может проявляться на все повреждения, которые могут возникнуть в защищаемой зоне или только на отдельно взятые отклонения от нормального режима работы.
В связи с этим, защищаемый участок оснащен не одной защитой, а сразу несколькими, дополняющими и резервирующими друг друга. Основные защиты должны воздействовать на все неисправности, возникающие в рабочей зоне или охватывать их значительную часть. Они обеспечивают полную защиту всего участка, находящегося под контролем и должны очень быстро срабатывать при возникновении неисправностей. Все остальные защиты, не подходящие под основные условия, считаются резервными, выполняющими ближнее и дальнее резервирование. В первом случае резервируются основные защиты, работающие в закрепленной зоне. Второй вариант дополняет первый и резервирует смежные рабочие зоны на случай отказа их собственных защит.
Принципы построения схемы защитных устройств
Несмотря на то, что в данный момент рынок предлагает большое количество разнообразных устройств РЗ, базовый алгоритм процессов остается прежним, только модернизируется для каждого конкретного случая. Основные функции защиты демонстрирует структурная схема.
Более подробно ознакомиться со структурной схемой защит и другими органами РЗ можно в нашей статье Основные органы релейной защиты.

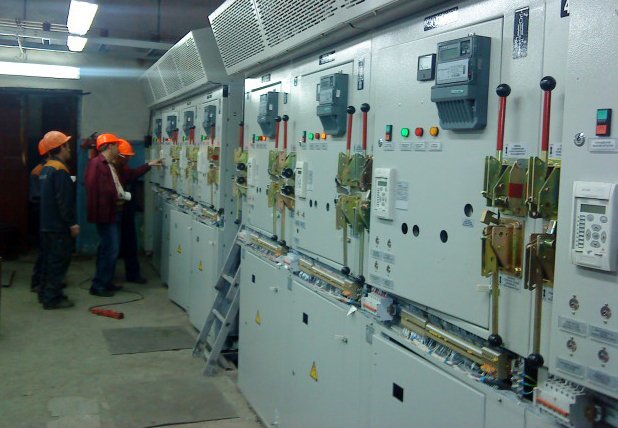

Шкафы РЗА
Современные микропроцессорные устройства РЗА выполняют не только свою прямые задачи защиты, но и другие смежные функции. Таким образом, сегодня большое количество устройств можно укомплектовать в одном шкафу, что значительно упрощает монтаж оборудования, непосредственную эксплуатацию, а также значительно освобождает пространство.
Типовые шкафы защиты имеют еще ряд дополнительных преимуществ: так как шкафы выполняются по стандартным схемам, проверенным в эксплуатации, вероятность ошибок в работе значительно снижается, а удобство в наладке и монтаже возрастает. Узнайте еще больше о РЗА и типовых решениях на нашем сайте.
Шкафы релейной защиты и противоаварийной автоматики производства НТЦ Механотроника
Шкафы релейной защиты и автоматики серии ШЭ-МТ
производятся ООО НТЦ «Механотроника» в соответствии с ТУ ДИВГ. 424327.001 ТУ и соответствуют требованиям ГОСТ Р 51321.1-2007 (МЭК 60439-1:2004), ГОСТ Р 51317.6.5-2006 (МЭК 61000-6-5:2001), ПУЭ (7 издание). Предназначены для установки в общеподстанционных пунктах управления (ОПУ) или в комплектных распределительных устройствах наружной установки (КРУН).Шкафы комплектуются надежным коммутационным и защитным оборудованием, светосигнальными элементами ведущих мировых производителей, корпусами шкафов производства Rittal.
В основу шкафов серии ШЭ-МТ заложена концепция комплектной компоновки. Комплект — это логически и функционально законченная часть РЗА элемента подстанции, разработанная в строгом соответствии с действующей НТД Российской федерации. Применение комплектной компоновки позволяет максимально гибко подходить к вопросу функционального оснащения шкафа при подготовке технического решения для объекта заказчика.
Основу комплектов составляют современные МП блоки РЗА типа БМРЗ-15х, БМРЗ и устройство центральной сигнализации типа БМЦС-40. Все МП терминалы, входящие в состав шкафа, имеют регистраторы событий и аварийные осциллографы. Поддержка различных протоколов связи (Modbus-RTU, Modbus-TCP, МЭК 60870-5-101, -103, -104, МЭК 61850 6, 7-1, 7-2, 7-3, 7-4, 8-1 ed.2 (MMS, GOOSE)), синхронизации времени (SNTP, PTPv1, TSIP, NMEA), а также оснащение различными интерфейсами связи (2 x Ethernet 100 BASE TX/FX, 2 x RS-485, USB) позволяет применять МП блоки РЗА в качестве устройств нижнего уровня АСУ ТП и для организации АРМ РЗА.
В шкафах серии ШЭ-МТ реализована возможность установки интегрированного щита управления, предусматривающего установку цифровых измерительных приборов, ключей управления, световой сигнализации положения коммутационных аппаратов и элементов мнемосхемы.
При разработке шкафов и выпуске конструкторской документации используется современная система автоматизированного проектирования полного цикла E3. series, что является гарантией высокого качества предлагаемых решений.
Преимущества шкафов РЗА производства НТЦ «Механотроника»
- Концепция комплектной компоновки позволяет гибко определять функциональную оснащенность шкафа.
- Возможность заказа шкафа с односторонним и двухсторонним обслуживанием. Вводом кабеля снизу или сверху. При этом для шкафов с односторонним обслуживанием применяются терминалы с выносными пультами, которые устанавливаются на дверь шкафа. Таким образом уменьшается нагрузка на дверь шкафа и количество соединительных проводов между дверью и шкафом. Для шкафов с двухсторонним обслуживанием конструктивом предусмотрено смотровое окно.
- Возможность заказа шкафа с различным оперативным током: постоянный 220В или 110 В, переменный 220 В.
- Возможность заказа шкафа с интегрированным щитом управления с мнемосхемой или без.
- Для удобства монтажа внешних кабелей связи в шкафах предусмотрены разъемы для RS-485 интерфейса и патч-панель для подключения кабеля Ethernet.
- Имеется возможность непосредственного измерения длительности воздействий на электромагниты включения и отключения.
- В шкафах сведено к минимуму применение электромеханических реле. Промежуточные реле устанавливаются только в цепях отключения для воздействия непосредственно на электромагниты отключения выключателей.
- В шкафах сведено к минимуму количество резисторов, которые имеют такие неприятные последствия как потери на нагрев и падение напряжения в оперативных цепях. Такого исполнения удалось достичь благодаря входам терминалов, выполненных с режекцией тока.
- Пакетные выключатели ввода/вывода функций и цепей отключения выполнены в едином стиле: 1 – Вывод, 2 – Ввод.
- В качестве испытательных блоков применяются блоки Fame производства Phoenix Contact. Которые выполнены по аналогии с привычными для эксплуатационного персонала БИ-4,6 и имеют дополнительный свободный контакт для сигнализации в системе АСУ.
- В шкафах предусмотрена силовая розетка для подключения ноутбука, приборов измерения и осциллографирования.
- В выходных клеммах шкафа предусмотрены размыкатели, которые позволяют отключить выходные цепи для безопасного проведения работ.
- Расположение сигнальных ламп и коммутационных аппаратов в шкафах выполнено с учетом требований норм (СТО).
- В шкафах предусмотрено конструктивное деление на зоны обслуживания.
- Предусмотрен клеммник с размыкателем общих и транзитных цепей.
- Применение качественных комплектующих шкафа.
- В шкафах предусмотрены клеммы резервных дискретных свободно-назначаемых входов.
- В шкафах предусмотрена сигнальная лампа вывода цепей отключения и УРОВ.
- В шкафах предусмотрены шинки опробования ламп и темный плюс.
- В шкафах предусмотрен сбор информации с ключей управления в систему АСУ.
- В шкафах предусмотрены ЭМС зажимы для удобства монтажа внешних кабелей.
Характеристики
Масса, кг |
до 250 |
Потребляемая мощность, Вт |
до 120 |
Типовой цвет |
RAL 7035 |
Наработка на отказ, ч (с БМРЗ) |
125000 |
Средняя продолжительность технического обслуживания, не более, ч |
2 |
Температура рабочая, °С |
от — 25 до +55 |
Температура транспортировки, °С |
от — 45 до +60 |
Относительная влажность воздуха |
до 98% |
Сейсмостойкость, балл по MSK-64 |
9 |
Степень защиты, не ниже |
IP42 |
Категория размещения по ГОСТ 15150 |
3 |
Атмосфера по ГОСТ 15150 |
II (промышленная) |
Условия хранения по ГОСТ 15150 |
1(Л) |
СМК предприятия |
ISO9001 |
Гарантийный срок эксплуатации, лет |
5 |
Средний срок службы, лет |
30 |
Таблица соответствия шкафов ШЭ (скачать)
Свернуть все вкладки

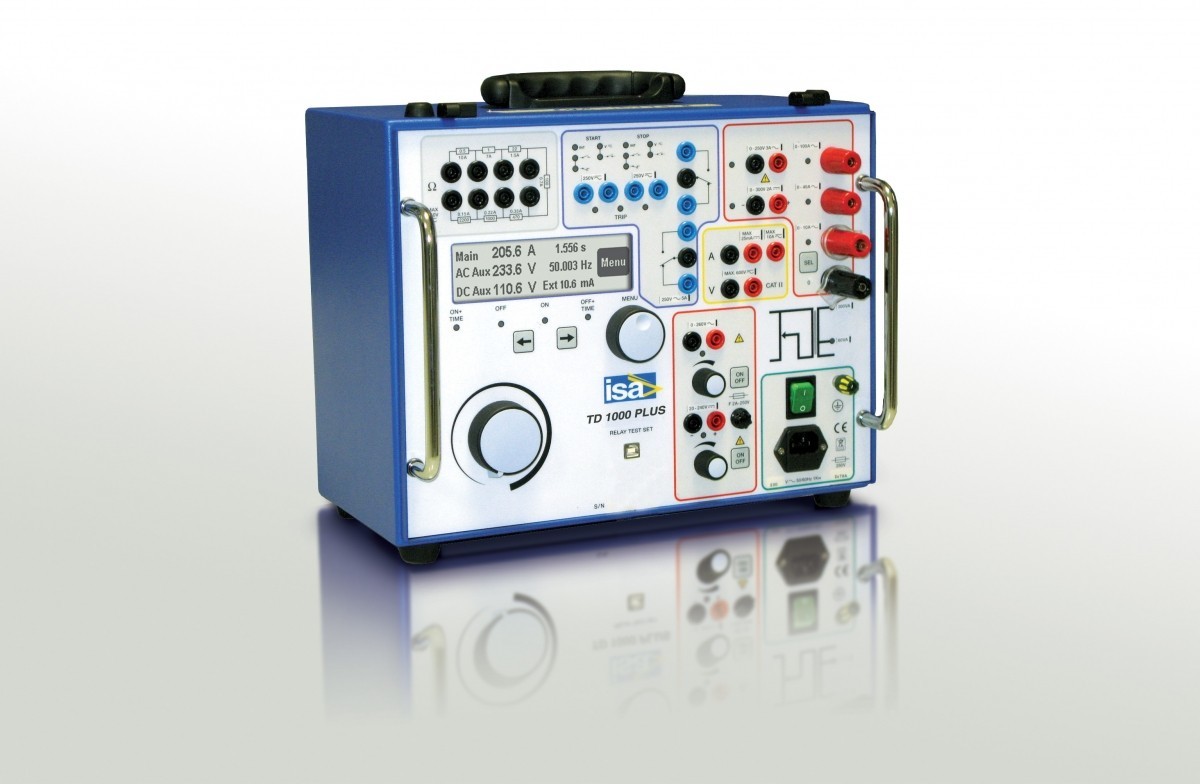

Релейная защита и автоматика.
Оборудование РЗА.- Маленькая, прочная, легкая и мощная
- Работает как с компьютером, так и без него
- Интуитивное ручное управление с помощью сенсорной панели Smart TouchView Interface
- Выход большого тока и большой мощности на фазу (до 60А на 6 фаз, до 120 А трехфазно)
- Конвертируемые каналы напряжения обеспечивают до 10 токов (6 х 60А и 4 х 15А)
- Сетевой интерфейс позволяет осуществлять испытания по стандарту МЭК 61850 (IEC 61850)
- Опциональная возможность проверки измерительных преобразователей
- Полностью автоматические испытания “One Touch” с использованием программного обеспечения AVTS
- Вес всего от 10,5 кг.
Новейшая серия приборов SMRT была разработана для проведения автоматических тестов всех типов релейной защиты. Представители этой линейки обладают “интеллектуальной” комбинацией большого выходного напряжения и большого тока, которая позволяет выполнять испытания всех типов электромеханических, твердотельных и микропроцессорных реле максимального тока, включая реле, управляемые напряжением, реле с торможением напряжением и направленные реле максимального тока. Испытательные системы SMRT обладают гибкостью конфигурации и могут быть настроены в соответствии с требованиями пользователя добавлением нескольких модулей напряжения-тока “VIGEN”, необходимых для конкретных испытаний. Устройствами SMRTможно управлять вручную с помощью новой сенсорной панели Smart Touch View Interface™ (STVI) от компании Megger. Панель STVI обладает большим цветным жидкокристаллическим дисплеем TFT высокого разрешения, который позволяет пользователю вручную выполнять испытания статических и динамических состояний с помощью экрана ручных испытаний, а также использовать встроенные предустановленные процедуры испытаний для наиболее распространенных реле.
Сенсорная панель STVI с устройством SMRT36
Панель STVI устраняет необходимость в использовании компьютера при тестировании практически всех типов реле. Экранные меню и функциональные кнопки сенсорного экрана позволяют быстро и легко выбрать требуемую функцию тестирования. Результаты испытания можно сохранить в панели STVI и загрузить на карту памяти для передачи или печати результатов испытаний. Для выполнения полностью автоматических испытаний устройствами SMRT можно управлять с помощью программного обеспечения Advanced Visual Test Software (AVTS) компании Megger. AVTS – это программное обеспечение, совместимое с операционными системами Microsoft® Windows® XP®/Vista™/7/8/8.1/10, предназначенное для управления всеми аспектами испытаний защитных реле с использованием новой системы Megger SMRT.
Устройства обладают конвертируемыми каналами напряжения. При преобразовании каналов напряжения в каналы тока, тот же прибор может предоставить 10- фазный ток. Модули VIGEN прибора имеют высокую мощность как канала напряжения, так и канала тока, чтобы иметь возможность проводить испытания всех реле, поэтому прибор позволяет проводить измерения 3-фазных дифференциальных реле, включая удержание 2-й, 3-й и 5-й гармоник. SMRT идеально подходит не только для тестирования систем применяемых сегодня, но и для решения будущих задач, связанных с тестированием интеллектуальных сетей (Smart Grid).
Корпус SMRTсделан из пластика, армированного стекловолокном, и достаточно легок для переноски в руках на место эксплуатации, может поставляться в опциональном транспортировочном футляре, имеющем отделения для SMRT, STVI, измерительных щупов и аксессуаров. Опциональный транспортировочный футляр с жесткими стенками испытан и сертифицирован в соответствии со строгими военными стандартами защиты от пыли, влаги, ударов, вибраций и повреждений при транспортировке.
Уникальная возможность объединять несколько приборов в цепь при помощи простых сетевых Ethernet-кабелей. Имеется возможность снимать до 12 уровней напряжения и 12 токовых сигналов одновременно.
Технические характеристики SMRT
SMRT 1 | SMRT 33 | SMRT 36 | SMRT 36D | SMRT 410 | |
Количество выходов тока (60А) | 1 | 3 | 3 | 3 | до 6 |
Количество выходов напряжения (неконвертируемых, 300В) | – | до 3 | – | – | – |
Количество выходов напряжения (конвертируемых, 300В/15А) | 1 | – | до 3 | до 3 | до 4 |
Сенсорный дисплей, тип | STVI | STVI | STVI | Встроенный | STVI |
Габаритный размеры, мм | 343х61х172 | 360х194х305 | 360х194х305 | 337х172х273 | 360х194х413 |
Масса, кг | 4 | 10,5 | 11,6 | 13,2 | 16,4 |
Видео SMRT
youtube.com/embed/749qXFFUHPw” frameborder=”0″ allowfullscreen=””/>
Автоматизация работы службы релейной защиты и автоматики – Энергетика и промышленность России – № 22 (138) ноябрь 2009 года – WWW.EPRUSSIA.RU
Газета “Энергетика и промышленность России” | № 22 (138) ноябрь 2009 года
На данный момент более 20 отечественных и зарубежных предприятий поставляют на рынок более 10 000 наименований релейной продукции. Количество знаний и умений, требуемых от релейщика, возросло многократно, а оценка трудозатрат и количество сотрудников по-прежнему ведется исходя из количества «комплектов». Особенно сложной является эксплуатация микропроцессорных устройств релейной защиты и автоматики. Количество рассчитываемых и настраиваемых параметров в них много больше, велико количество дополнительных функций, наличие которых не свойственно электромеханике или микроэлектронным устройствам.Наше предприятие как производитель микропроцессорных устройств РЗА поставило задачу снизить барьер, связанный с внедрением новых устройств, или компенсировать его, снизив трудозатраты в других областях деятельности релейщиков. Так появилась идея о создании комплексного средства автоматизации деятельности службы РЗиА – программного комплекса «Служба РЗА».
Для кого…
Программный комплекс имеет массу применений, как для рядового сотрудника службы релейной защиты, так и для ее руководителей. Гибкость его структуры позволяет выбрать только те модули и функции, которые нужны покупателю. Клиент-серверная структура и современная СУБД в ее основе делают возможной одновременную работу до 50 пользователей, а при использовании специализированного серверного аппаратного обеспечения и каналов связи – даже больше. Фокус сделан на специфику задач предприятий передачи и распределения электроэнергии – филиалов ФСК ЕЭС и холдинга МРСК, но большая часть задач – учет оборудования и устройств РЗА, расчеты ТКЗ и уставок, учет существующих уставок и телефонограмм, статистика профилактических работ и аварийных отключений – общая. В результате программный комплекс возможно применить в службе РЗиА практически любого предприятия, связанного с производством, передачей и распределением или потреблением электроэнергии, как в целом, так и в отдельном филиале.
Что в основе…
В основе программного комплекса лежит централизованная база данных для хранения структуры предприятия и смежных сетей, параметров первичного оборудования в объеме, достаточном для расчета параметров схемы замещения и уставок защит, списка оборудования РЗА, настроенных уставок, писем о настройке уставок, списка сотрудников службы и прочего…
На основании информации из БД функционируют программные модули обработки, она же лежит в основе системы защиты от несанкционированного доступа к программным функциям и информации.
Какие функции…
Функции ПК «Служба РЗА» можно разделить на группы: расчеты, статистика и уставки.
К первой группе относятся модули расчета параметров схем замещения первичного оборудования, токов коротких замыканий в схеме сети, ТКЗ в пределах подстанции с учетом различных положений РПН трансформатора, уставки защит ВЛ, подстанционного и станционного оборудования.
К группе статистических задач относятся:
– классификация устройств и комплектов РЗА,
– учет количества установленных защит, сроков установки и демонтажа в ходе эксплуатации,
– учет анализа аварийных отключений,
– учет вывода и срока службы защит и автоматики,
– планирование и анализ реализации периодических профилактических работ,
– автоматическое формирование различных отчетов по эксплуатации устройств РЗиА, в том числе 17- и 18‑энерго.
К группе задач по уставкам относятся функции хранения и обработки журналов уставок, а также писем с инструкциями по настройке уставок (телетайпограмм).
Какие особенности…
В настоящее время в отечественной энергетике применяются несколько как бесплатных, так и коммерческих программных продуктов, существенно облегчающих работу сотрудников служб РЗА. Основная и принципиальная особенность и отличие модулей программного комплекса «Служба РЗА» от них заключается в централизации информации, что ведет к появлению большего удобства в эксплуатации. Все сотрудники, рабочие места которых оборудованы программным комплексом, одновременно имеют доступ и строят расчеты и отчеты на одинаковых данных, нет необходимости сверяться или искать более свежие данные. Для расчетов или анализа на любом рабочем месте применяются одинаковые инструменты, вследствие чего можно говорить об идентичности результатов. Интеграция всех функций в едином комплексе – вторая принципиальная особенность. Все функции реализуются через единую точку входа – не требуется время на поиск и настройку нужного инструмента.
Третья – клиент-серверная организация, которая позволяет установить программный комплекс как в отельном подразделении, так и в масштабах всего предприятия, организуя технологический обмен информацией между службами филиалов и центральной СРЗА. Для определения возможностей каждого сотрудника используется двухуровневая система разграничения прав доступа: первый уровень определяет возможность доступа к данным филиала, второй – функции, доступные сотруднику в соответствии с его должностными инструкциями. Возможность доступа сотрудника к отдельным функциям и разделам данных может настраиваться индивидуально для каждого сотрудника на этапе внедрения.
Как внедряется…
На подготовительном этапе требуется определить, какие функции в составе программного комплекса интересуют заказчика. Далее разработчик запросит данные для наполнения базовых классификаторов. Для сокращения сроков и увеличения отдачи от внедрения программного комплекса наше предприятие предлагает ряд дополнительных сервисных работ, таких, как наполнение базы данных иными материалами, предоставляемыми заказчиком в том виде, который он имеет. Далее заказчик и разработчик совместно разрабатывают регламент взаимодействия персонала с программным комплексом – правила и разрешения на доступ персонала к отдельным разделам данных и функциям ПК «Служба РЗА». Для непосредственного внедрения программного комплекса на объект заказчика выезжают представители разработчика. Установка серверной части возможна практически
на любом современном персональном компьютере, под управлением современной ОС семейства Windows или Linux, хотя мы рекомендуем установку на выделенный специализированный сервер. Клиентская часть программного комплекса функционирует на ПК под управлением современной ОС Windows. Также проводится обучение специалистов заказчика применению программного комплекса.
В итоге…
Программный комплекс «Служба РЗА» – это средство автоматизации хранения и обработки технологической информации, проведения расчетов, получения статистических отчетов о наличии, характеристиках и работе устройств релейной защиты и автоматики. Внедрение программного комплекса позволит систематизировать имеющуюся информацию, сократить трудозатраты на проведение расчетов и формирование периодической отчетности.
Оборудование, инструменты и мебель |
|||||||
№ | Наименование | Технические характеристики | Комментарий | Ед. измерения | Кол-во | Кол-во | Требование наличия позиции в КОД 2019 |
1 | Стол | на усмотрение организатора | шт | 1 | 5 | КОД 1. 1 “Мастера” | |
2 | Стул | на усмотрение организатора | шт | 1 | 5 | КОД 1.1 “Мастера” | |
3 | Испытательный прибор РЕТОМ-21 (или аналог) с комплектом зажимов “крокодил” | на усмотрение организатора | для измерения электрических характеристик | шт | 1 | 5 | КОД 1.1 “Мастера” |
4 | Микропроцессорное устройство защиты типа “Сириус” (или аналог) | на усмотрение организатора | Устройство предназначено для выполнения функций релейной защиты, автоматики, управления и сигнализации присоединений напряжением 3–35 кВ | шт | 1 | 5 | КОД 1.1 “Мастера” |
5 | Имитатор для проверки микропроцессорных защит | на усмотрение организатора | Имитатор предназначен для проверки функционирования микропроцессорных защит подачей дискретных сигналов на определенные входа. | шт | 1 | 5 | КОД 1.1 “Мастера” |
6 | Персональный компьютер/ ноутбук | Процессор: одноядерный с частотой не менее 2 ГГц или двуядерный с частотой не менее 1,66 ГГц. ОЗУ не менее 1 Гб . Размер видеопамяти не менее 128 Мб. Дисплей разрешением не менее 1024×600. Наличие USB порта. | шт | 1 | 5 | КОД 1.1 “Мастера” | |
7 | Набор магнитных гаечных ключей 370-AF (или аналог) | Гаечныех ключи с открытым зевом, 1 отвёртка, 1 надфиль для зачистки контактов, 1 плоский щуп 0,40 мм. | для механической регулировки реле | шт | 1 | 5 | |
8 | Набор плоских гаечных ключей | под гайки М3, М5 | для механической регулировки реле | шт | 1 | 5 | |
10 | Щупы измерительные набор №2 | 0. 02-0.5 мм (класс точности не ниже 2) | для механической регулировки реле | шт | 1 | 5 | |
11 | Щупы измерительные набор №4 | 0.1-1.0 мм (класс точности не ниже 2) | для механической регулировки реле | шт | 1 | 5 | |
12 | Набор изолированного инструмента РЗА-Профи или аналог | на усмотрение организатора | шт | 1 | 5 | КОД 1.1 “Мастера” | |
13 | Трансформатор тока 10 кВ | Kтт не более 100/5 | шт | 1 | 5 | ||
14 | Диэлектрические перчатки | до 1000 В | шт | 1 | 5 | ||
15 | Диэлектрический коврик | 75*75 или 50*50 | шт | 1 | 5 | ||
16 | Мегаоометр | на усмотрение организатора | шт | 1 | 5 | ||
Расходные материалы |
|||||||
№ | Наименование | Технические характеристики | Комментарий | Ед. измерения | Кол-во | Кол-во | Требование наличия позиции в КОД 2019 |
1 | Реле тока РТ-40 | на усмотрение организатора | шт | 1 | 5 | КОД 1.1 “Мастера” | |
2 | Реле напряжения РН-54 | на усмотрение организатора | шт | 1 | 5 | КОД 1.1 “Мастера” | |
3 | Ручка | на усмотрение организатора | шт | 1 | 5 | КОД 1.1 “Мастера” | |
НА 1-ГО ЭКСПЕРТА (ПЛОЩАДКА) |
НА ВСЕХ ЭКСПЕРТОВ | ||||||
Оборудование, инструменты и мебель |
|||||||
№ п/п | Наименование | Технические характеристики | Комментарий | Ед. измерения | Кол-во | Кол-во | Требование наличия позиции в КОД 2019 |
1 | Шариковые ручки | на усмотрение организатора | шт | 1 | 10 | КОД 1.1 “Мастера” | |
2 | Бумага А4 | на усмотрение организатора | пачка | 1 | 1 | КОД 1.1 “Мастера” | |
ОБЩАЯ ИНФРАСТРУКТУРА ПЛОЩАДКИ |
НА ВСЕХ УЧАСТНИКОВ И ЭКСПЕРТОВ | ||||||
Оборудование, мебель, канцелярия и т.п. |
|||||||
№ | Наименование | Технические характеристики | Комментарий | Ед. измерения | Кол-во | Кол-во | Требование наличия позиции в КОД 2019 |
1 | Электроснабжение: 220 В | шт | 1 | 5 | КОД 1. 1 “Мастера” | ||
2 | Стол | на усмотрение организатора | шт | 1 | 2 | КОД 1.1 “Мастера” | |
3 | Стул | на усмотрение организатора | шт | 1 | 10 | КОД 1.1 “Мастера” | |
КОМНАТА ГЛАВНОГО ЭКСПЕРТА |
НА ВСЕХ ЭКСПЕРТОВ | ||||||
Оборудование, мебель, канцелярия и т.п. |
|||||||
№ | Наименование | Технические характеристики | Комментарий | Ед. измерения | Кол-во | Кол-во | Требование наличия позиции в КОД 2019 |
1 | Стол | на усмотрение организатора | шт | 1 | 1 | КОД 1. 1 “Мастера” | |
2 | Стул | на усмотрение организатора | шт | 1 | 1 | КОД 1.1 “Мастера” | |
3 | Персональный компьютер/ ноутбук | на усмотрение организатора | шт | 1 | 1 | КОД 1.1 “Мастера” | |
4 | Принтер/МФУ | на усмотрение организатора | шт | 1 | 1 | КОД 1.1 “Мастера” |
Приложение – Коммерсантъ Энергетика (126427)
Российская промышленность движется к импортозамещению по всем направлениям, одним из важнейших среди которых является электротехника, обеспечивающая бесперебойное функционирование электросетевого комплекса. Пока отнюдь не все широко применяемые устройства имеют российские аналоги, а отечественных предприятий, освоивших выпуск высокотехнологичного оборудования, не так много. Об опыте освоения производства интеллектуальных устройств релейной защиты и противоаварийной автоматики и о состоянии импортозамещения в этой сфере “Ъ” рассказал генеральный директор петербургского ООО «НТЦ “Механотроника”» Николай Ладыгин.
— Как вы оцениваете текущее состояние импортозамещения в российской электротехнике в целом и в области релейной защиты и противоаварийной автоматики (РЗиА) в частности?
— В нашей стране есть определенные проблемы, которые отражаются на деловом климате. Это урезание инвестиционных программ, снижение деловой активности, экономический кризис, зависимость от импортных комплектующих и волатильность курса валют. Следствием этого является ограничение бюджета некоторых заказчиков на переоборудование технического парка РЗиА. Мы видим, что в настоящее время более 65% устройств эксплуатируется уже более 25 лет.
Но в любом случае мы надеемся на позитивное развитие ситуации, что даст толчок к развитию релейной защиты и автоматизации электроэнергетических систем.
— Насколько способствуют развитию вашего производства программы импортозамещения, сформированные основными заказчиками оборудования — ПАО «Россети» и ПАО ФСК ЕЭС? Растут ли объемы закупок вашей продукции?
— В настоящее время, по оценкам правительства, доля импорта в различных отраслях экономики крайне высока. К примеру, Россия импортирует в энергетическом оборудовании около 50% комплектующих.
Программы по реализации импортозамещения в России смогут осуществиться, если цена на отечественную продукцию будет конкурентоспособной. Этому в определенной мере поспособствовала девальвация рубля. Отечественная продукция подешевела по сравнению с аналогичной, произведенной за рубежом. Однако девальвация работает на импортозамещение лишь в краткосрочной перспективе. Необходимо максимально активно использовать другие механизмы снижения стоимости продукции, такие как уменьшение непроизводственных, административных издержек и повышение конкуренции на внутреннем рынке. Нужен серьезный анализ рынка на постоянной основе для того, чтобы отечественная продукция нашла своего покупателя и заняла определенную нишу без использования административных рычагов.
Наша стратегия развития предприятия нацелена на углубление взаимодействия с заказчиком и реализацию технических решений на основе новых технологий. Это ключевой фактор для нас как локального производителя, чтобы повысить свою долю на российском рынке.
Ряд лет мы тесно сотрудничаем с ПАО «Россети» и ПАО ФСК ЕЭС. Для них нами разработаны специальные исполнения блоков, отвечающие широкому перечню современных нормативных требований. Сейчас работаем по ряду специальных проектов, в которых реализованы требования стандарта МЭК 61850.
В фокусе политики импортозамещения в российской промышленности всегда был топливно-энергетический комплекс, где зависимость от иностранного оборудования может привести (и порой приводила, как в случае с добычей углеводородов на арктическом шельфе и извлечением сланцевой нефти) к параличу производства при осложнении отношений со страной-поставщиком. В этой связи отдельное внимание уделяется энергетической безопасности РФ и ее составляющих, в том числе электросетевого комплекса.
— Какого уровня локализации достигло ваше предприятие?
— В 2015 году НТЦ «Механотроника» начал сотрудничество с центром импортозамещения и локализации, вошел в рабочую группу по вопросам реализации мероприятий по импортозамещению, локализации и мерам поддержки российских производителей оборудования для энергетического комплекса. Совместная эффективная работа с научными центрами, лабораториями и предприятиями по применению производимой ими продукции в рамках политики импортозамещения — это сложный путь, но уже сегодня компания гордится тем, что глубина локализации выпускаемых нами устройств превышает 84%.
— У СССР были свои компетенции в области электротехники. А когда в постсоветское время российские предприятия начали осваивать разработку устройств релейной защиты и автоматики?
— Примером такого «освоения» может быть наше предприятие, ООО «НТЦ “Механотроника”». 30-летняя история предприятия начинается в 1990 году с образования в Ленинграде Научно-технического центра комплексных проблем механотроники — первой отечественной организации, способной создавать и производить цифровые устройства РЗиА, а также аппараты для распределительных устройств категории 0,4–220 кВ. Уже с 1993 года НТЦ «Механотроника» занимается подготовкой и расширением документации «Общих технических требований к микропроцессорным устройствам РЗиА».
В 1997 году на московской выставке, проходившей в ВВЦ, предприятие появилось с собственным товарным знаком — БМРЗ — и получило диплом за разработку первых отечественных микропроцессорных устройств релейной защиты. Ключевые специалисты НТЦ «Механотроника» были награждены медалями «Лауреат ВВЦ». В этот же год первыми 47 БМРЗ оснащается ПС №159 Выборгских электрических сетей. Сегодня компания имеет многолетний опыт разработки и поставки интеллектуальных устройств релейной защиты и противоаварийной автоматики.
Сегодня мы предлагаем для объектов энергетики на напряжение от 0,4 до 220 кВ современные микропроцессорные устройства РЗиА и противоаварийной автоматики, устройства дуговой защиты, решения по центральной сигнализации, блоки питания для обеспечения правильной работы устройств на переменном оперативном токе, шкафы РЗиА и системы постоянного оперативного тока, а также оборудование и решения для автоматизированных систем управления (АСУ) и учета электрической энергии, ведем проекты и разработки по стандарту МЭК-61850. Свыше 200 тыс. блоков нашего производства эксплуатируются на предприятиях энергетики, атомной, нефтяной, газовой, металлургической промышленности по всей России и за ее пределами. Производимая компанией продукция аккредитована для применения на объектах ПАО «Россети», ПАО «Роснефть», ПАО «АК “Транснефть”» и ПАО «Газпром». В 2017 году также получено разрешение на применение его на объектах ОАО РЖД. Процессы проектирования и производства сертифицированы на соответствие ISO 9001 и проводятся под надзором Ростехнадзора в соответствии с условиями полученных компанией лицензий.
В 2014 году ООО «НТЦ “Механотроника”», одним из первых в России получило сертификат UCA International Users Group IEC 61850 Edition 2, это был первый шаг в применении стандарта МЭК 61850. Компания не остановилась на этом и продолжает работать по развитию применений этого стандарта в устройствах БМРЗ в рамках актуальных технических регламентов по цифровой подстанции.
В апреле 2016 года АО «Бюро “Веритас Сертификейшн Русь”» (Bureau Veritas Certification), мировой лидер в области испытаний, инспекций и сертификации, по результатам сертификационного аудита подтвердило соответствие интегрированной системы менеджмента организации в области охраны труда и экологии требованиям международных стандартов OHSAS-18001:2007 и ISO-14001:2004.
— Какие требования к своей продукции предъявляет ваше предприятие?
— Принципиальный подход НТЦ «Механотроника» к формированию своего ассортимента — это внедрение новых функциональных возможностей и инновационных технологий обработки и передачи данных при стремлении к максимальной степени дифференциации типов устройств. При производстве и разработке новых блоков компания учитывает требования действующих и вводимых стандартов.
Кроме того, что касается требований к продукции, НТЦ «Механотроника» работает в тесном взаимодействии заказчиками, например с НТЦ ФСК. Они активно участвуют в формировании технических требований к устройствам РЗиА и цифровым подстанциям на основе стандарта МЭК 61850.
Сложные технологии (МЭК-61850, PRP, HSR, спецалгоритмы РЗиА и т. д.), которые применяются в блоках БМРЗ, позволяют эксплуатировать их в очень жестких условиях (ЭМС, климатики, низкое качество опертока и т. д.), и блоки с достоинством проходят проверку в разных условиях работы. Важно отметить, что обеспечивается настройка и эксплуатация всех продуктов при температуре окружающей среды от –40°С до +55°C. Для России с ее разбросом климатических зон такое качество продукции НТЦ «Механотроника» имеет большое значение.
Пользователи нашей продукции отмечают наличие «дружелюбного интерфейса» у программного комплекса «Конфигуратор-МТ» и у самих блоков БМРЗ. Это является одним из ключевых факторов при наладке устройства, когда важно время. И это мнение наладчиков, которые имеют разный опыт работы с устройствами БМРЗ. В этом году компания увеличила гарантийный срок на продукцию до пяти с половиной лет.
Лозунг НТЦ «Механотроника» — «Компания делает сложные вещи, с которыми просто работать».
— Какие инновационные элементы вы применяете в своей продукции и ее производстве?
— Что касается аппаратной части, в инновационных блоках питания БМРЗ применяются суперконденсаторы (ионисторы). За последние 15 лет «Механотроника» накопила значительный опыт и статистические данные по использованию ионисторов в реальных условиях эксплуатации, в том числе при низких температурах. Решение с ионистором позволяет получить преимущество перед конкурентами, в блоках которых необходимо периодически менять батарейки.
Еще один инновационный аспект нашего производства связан с выпуском аппаратуры для защиты электродвигателей. Современные производственные процессы невозможно представить без электродвигателей. На долю электродвигателей напряжением выше 1 кВ сегодня приходится более 20% вырабатываемой в мире электроэнергии. Как пример, в ОАО «Газпром» эксплуатируются синхронные электродвигатели (СД) с единичной мощностью до 25 МВт включительно. Для приводов воздуходувок доменного производства применяют СД мощностью 31,5 МВт, и сегодня есть тенденция к увеличению единичной мощности синхронных электродвигателей. Цифровые терминалы БМРЗ-УЗД производства НТЦ «Механотроника» имеют современные алгоритмы защиты крупных синхронных электродвигателей, что очень важно для специалистов служб релейной защиты, а также специалистов проектных организаций, занимающихся проектированием объектов с крупными электрическими двигателями.
Фото: Предоставлено ООО «НТЦ „Механотроника“
В НТЦ «Механотроника» для отработки перспективных решений создан стенд ЦПС. Он позволяет обучать персонал НТЦ и компаний-заказчиков принципам проектирования, методам проведения пусконаладки, а также специфике работы с оборудованием, соответствующим требованиям группы стандартов МЭК 61850. Уникальность и инновационность проекта определяются его структурой и особенностями. Стенд позволяет моделировать различные конфигурации ПС 110/35/6(10) кВ, имитирует работу разъединителей и заземляющих ножей для реализации удаленного управления и оперативной блокировки; имитация электронных устройств (IED) позволяет создать повышенную информационную нагрузку в сети для так называемых штормовых испытаний без физической установки IED. Активно идет разработка новых перспективных устройств.
В отношении процессов производства следует подчеркнуть, что на своих высокотехнологичных производственных мощностях НТЦ «Механотроника» использует собственную концепцию бережливого производства. В понимании компании цель бережливого производства — максимально сократить или исключить полностью все восемь видов потерь в процессах жизненного цикла продукции. И, как следствие, получить снижение затрат, рост эффективности и производительности производства.
— О каких восьми видах потерь идет речь?
— Речь идет о восьми направлениях экономии ресурсов в процессе производства, которые объединяются под аббревиатурой TIMWOODS. Эта аббревиатура образована начальными буквами наименований видов затрат, потери от которых можно сокращать. Первыми в этом списке потерь являются излишние затраты на транспортировку (Т — transport) при плохой заводской планировке, неправильном расположении материалов и рабочих мест. Следующими в списке рассматриваются потери, вызванные излишними запасами материалов и компонентов (I — inventory), которые проявляются в затратах на их хранение, в том числе на дополнительные площади. Третья позиция — потери от ненужных движений основных работников (M — motion), причиной которых является неэргономичное и плохо организованное рабочее место. Четвертый вид рассматриваемых потерь вызван затратами времени на ожидание (W — waiting), когда оператор или оборудование неактивны в течение процесса, что может быть следствием неправильного сочетания операций. Следующий тип потерь — излишние процессы (O — overprocessing), к которым можно отнести неудобные или ненужные процессы, не добавляющие ценности продукту, но требующие затрат времени и ресурсов. Затем следует перепроизводство (O — overproduction), при котором запасы готовой продукции, не востребованной покупателем в конкретный момент, создают «замороженный cash». Еще один вид потерь вызван дефектами продукции (D — defects), которые влекут за собой отходы или затраты на их исправление. И, наконец, завершающий перечень вид потерь — это неиспользуемые навыки и знания сотрудников (S — skills), когда из-за невовлеченности квалифицированных специалистов возникают риски излишних затрат.
— Нужна ли дополнительная квалификация для того, чтобы использовать ваше оборудование?
— НТЦ «Механотроника» заботится не только о качестве выпускаемой продукции, но и стремится сделать процесс эксплуатации продукции максимально удобным для персонала. Подготовка ведется на базе Учебного центра ООО «НТЦ “Механотроника”», созданного в Санкт-Петербурге в 2016 году. Учебный центр реализует 14 образовательных программ повышения квалификации. Также учебный центр располагает двумя учебными аудиториями — «Класс РЗА» и «Класс АСУ».
Современное развитие информационных технологий и бурный технический прогресс последних десятилетий не обошли стороной и энергетику. Так, сегодня на многих предприятиях активно внедряется концепция так называемой цифровой подстанции. И здесь становится максимально актуальной проблема подготовки специалистов всех направлений, так или иначе сталкивающихся с темой цифровых подстанций и реализации требований глав стандарта МЭК 61850. Специально для подготовки таких специалистов Учебный центр ООО «НТЦ “Механотроника”» разработал программы повышения квалификации «МЭК 61850» и «Проектирование цифровых подстанций». В учебном центре специалистами ООО «НТЦ “Механотроника”» создан макет цифровой подстанции 110 кВ, включающий в себя оборудование ведущих производителей, работающих в сфере решений для цифровых подстанций.
Преподавательский состав — специалисты с большим опытом работы в проведении пуско-наладочных работ на различных энергообъектах. Они находятся в тесном контакте со слушателями Учебного центра, знают их запросы и пожелания в получении актуальных знаний. Преподавательский состав регулярно проходит повышение квалификации как в области релейной защиты и автоматики, так и смежных отраслях. Образовательные программы, реализуемые в Учебном центре, разработаны самостоятельно преподавательским составом и построены на основе объединения базовой теоретической подготовки и получения соответствующих практических навыков применения теории.
Нельзя не отметить, что применение современных интернет-технологий позволяет нашему Учебному центру проводить обучение дистанционно в формате вебинаров. В этом году центр проводит ежемесячные вебинары, посвященные различным темам: от основ эксплуатации микропроцессорных устройств релейной защиты до особенностей применения серии стандартов МЭК 61850.
— В Петербурге сосредоточены основные процессы вашего бизнеса. Затрагивает ли деятельность НТЦ «Механотроника» социальные аспекты жизни города?
— Мы вносим значительный вклад в социально-экономическое развитие Санкт-Петербурга — за счет как ежегодного роста экономических показателей, так и совместной работы с учебными заведениями в части подготовки и переподготовки специалистов. В Петербурге в конце 2019 года состоялось подписание четырехстороннего соглашения между НТЦ «Механотроника», Учебным комплексом «Россети Ленэнерго», Санкт-Петербургским горным университетом и Санкт-Петербургским политехническим университетом Петра Великого. Соглашение направлено на развитие компетенций сотрудников электросетевой компании в свете новых цифровых технологий путем формирования обучающих программ и учебных методик для цифрового класса Учебного комплекса «Россети Ленэнерго». Также соглашение подразумевает предоставление участниками обоюдной технической и методической помощи при реализации совместных проектов. Тесное сотрудничество высших учебных заведений, Учебного комплекса «Россети Ленэнерго» и НТЦ «Механотроника» позволит создавать актуальные учебные программы, а наличие цифрового класса, оснащенного современным оборудованием, поможет отработать полученные знания на практике.
С октября 2020 года ООО «НТЦ “Механотроника”» включено в перечень системообразующих организаций Санкт-Петербурга, имеющих региональное значение и оказывающих в том числе существенное влияние на занятость населения и социальную стабильность в Санкт-Петербурге. На сегодня в этот перечень вошли 344 организаций. В их числе крупнейшие налогоплательщики города, предприятия оборонно-промышленного комплекса, организации, обеспечивающие жизнедеятельность города. Включение НТЦ «Механотроника» в этот список является для нас в том числе признанием нашей ответственности за качество производимой продукции и свою деятельность в целом.
Интервью взял Фарит Ишмухамметов
РЗА ООО «Экнис-Украина»
- ABB
- Сименс
- General Electric
- Alstom
- Шнейдер Электрик
- Киевприбор
- Хартрон-Инкор
- Энергомашвин
- RZA Systems
Наши специалисты прошли обучение, соответственно имеют все необходимые сертификаты на ввод в эксплуатацию и сервисное обслуживание от производителей устройств РЗА.
При проведении пусконаладочных работ наши специалисты используют оборудование Omicron для тестирования устройств релейной защиты.
Компания «Экнис-Украина» является официальным партнером компании Omicron (Австрия) на территории Украины. Поэтому мы поставляем оборудование напрямую от производителя, а также предоставляем технические консультации на месте.
Наша компания выполнила договорные обязательства по поставке комплексного оборудования, проектированию, монтажу, пусконаладке и сервисному обслуживанию оборудования релейной защиты на следующих объектах:
- ПС 750 кВ Киевская (ЦЭС «Укрэнерго, ГК НЭК»)
- Открытое распределительное устройство 750 кВ, Запорожская АЭС
- ПС 330 кВ Хмельницкая (ЮЗЭС «Укрэнерго, ГК НЭК»)
- ПС 330 кВ Херсонская (ЮЭС «Укрэнерго, ГК НЭК»)
- ПС 330 кВ Котовская (ЮЭС «Укрэнерго, ГК НЭК»)
- ПС 330 кВ Ровно (Западная ГРЭС «Укрэнерго, ГК НЭК»)
- Л.ПС 330 кВ Южна (Западная ГРЭС «Укрэнерго, ГК НЭК»)
- ПС 330 кВ «Северна» (Центральная электростанция «Укрэнерго, ГК НЭК»)
- Житомирская подстанция 330 кВ (ЦЭС «Укрэнерго, ГК НЭК»)
- ПС 330 кВ Черкассы (Центральная электростанция «Укрэнерго, ГК НЭК»)
- ПС 330 кВ Симферополь (Крымская ГРЭС «Укрэнерго, ГК НЭК»)
- Севастополь ПС 330 кВ (Крымская ГРЭС «Укрэнерго, ГК НЭК»)
- Открытое распределительное устройство 330 кВ, Кременчугская ГЭС (ОАО «Укргидроэнерго»)
- ЦРП 150 кВ Ботиевская ВЭС (ООО «Ветроэнергетика»)
- 8 подстанций 110 кВ Винницкого круга (ПАО «Винницаоблэнерго»)
- ПС 110 кВ «Винницкая кондитерская фабрика» (фабрика «Рошен»)
- ПС 110 кВ «Кировская» («Одессаоблэнерго»)
- Московская, ПС 110 кВ Университетская (ПАО «Киевэнерго»)
- ПС 110 кВ «Алмаз» (Банкнотопечатание и Монетный двор Национального банка Украины)
- Открытое распределительное устройство 110 кВ (ГСП «Чернобыль»)
Релейная защита и защита системы
Защита подстанции предназначена для защиты оборудования подстанции, линий питания подстанции и линий, выходящих из подстанции. Если отказ не обнаружен и не изолирован, он может быстро распространиться на общесистемное нарушение, вызывая неожиданные сбои. Неисправность также может представлять опасность для обслуживающего персонала, работающего в этом районе, и населения, а также вызывать повреждение другого оборудования. T&D имеет большой опыт в использовании и программировании цифровых (микропроцессорных) реле для улучшения характеристик системы и мониторинга в качестве замены более ограниченных электромеханических реле. Поскольку одно цифровое реле можно запрограммировать для выполнения функций нескольких электромеханических реле, это гибкая технология, и использование электроники, а не движущихся частей, обеспечивает большую надежность.Цифровые реле также могут обеспечивать измерение и регистрацию данных до и после отказа, чтобы помочь в определении причины отказа и того, функционировало ли защитное устройство должным образом. Кроме того, цифровые реле могут обеспечить относительно точное определение места повреждения, чтобы указать бригаде, где начать проверку линии, чтобы быстро восстановить работу.
Важными факторами для линий передачи являются надежность правильной работы защитного релейного устройства и гарантия того, что оно не будет работать со сбоями.Системы защиты трансмиссии заранее определяют место неисправности и изолируют неисправный участок. Погодные явления, такие как молния, ливень, снежная буря или сильный ветер, могут повлиять только на небольшой участок распределительной системы или отдельный распределительный контур. Релейная защита и защита системы реагируют так, что временные неисправности могут быть устранены и линия остается в рабочем состоянии. Физическая конструкция линии передачи также является фактором применения системы защиты.Надежность защиты системы достигается за счет наличия резервных реле, отказоустойчивых конструкций и тщательного тестирования схем защиты. Безопасность повышается за счет использования высококачественного оборудования, реле самопроверки и отказа от чрезмерно сложных схем защиты.
T&D также разрабатывает системы защиты промышленных объектов и производственных предприятий. Защитные релейные устройства сводят к минимуму опасность вспышки дуги и защищают целостность двигателей и коммутационных устройств. Системная защита для наших промышленных клиентов сводит к минимуму риск потенциального вреда для персонала и защищает дорогостоящее технологическое оборудование и контрольно-измерительные приборы.
Безопасность | Стеклянная дверь
Мы получаем подозрительную активность от вас или кого-то, кто пользуется вашей интернет-сетью. Подождите, пока мы подтвердим, что вы настоящий человек. Ваш контент появится в ближайшее время. Если вы продолжаете видеть это сообщение, напишите нам чтобы сообщить нам, что у вас возникли проблемы.
Nous aider à garder Glassdoor sécurisée
Nous avons reçu des activités suspectes venant de quelqu’un utilisant votre réseau internet.Подвеска Veuillez Patient que nous vérifions que vous êtes une vraie personne. Вотре содержание apparaîtra bientôt. Si vous continuez à voir ce message, veuillez envoyer un электронная почта à pour nous informer du désagrément.
Unterstützen Sie uns beim Schutz von Glassdoor
Wir haben einige verdächtige Aktivitäten von Ihnen oder von jemandem, der in ihrem Интернет-Netzwerk angemeldet ist, festgestellt. Bitte warten Sie, während wir überprüfen, ob Sie ein Mensch und kein Bot sind.Ihr Inhalt wird в Kürze angezeigt. Wenn Sie weiterhin diese Meldung erhalten, informieren Sie uns darüber bitte по электронной почте: .
We hebben verdachte activiteiten waargenomen op Glassdoor van iemand of iemand die uw internet netwerk deelt. Een momentje geduld totdat, мы узнали, что u daadwerkelijk een persoon bent. Uw bijdrage zal spoedig te zien zijn. Als u deze melding blijft zien, электронная почта: om ons te laten weten dat uw проблема zich nog steeds voordoet.
Hemos estado detectando actividad sospechosa tuya o de alguien con quien compare tu red de Internet. Эспера mientras verificamos que eres una persona real. Tu contenido se mostrará en breve. Si Continúas recibiendo este mensaje, envía un correo electrónico a para informarnos de que tienes problemas.
Hemos estado percibiendo actividad sospechosa de ti o de alguien con quien compare tu red de Internet. Эспера mientras verificamos que eres una persona real.Tu contenido se mostrará en breve. Si Continúas recibiendo este mensaje, envía un correo electrónico a para hacernos saber que estás teniendo problemas.
Temos Recebido algumas atividades suspeitas de voiceê ou de alguém que esteja usando a mesma rede. Aguarde enquanto confirmamos que Você é Uma Pessoa de Verdade. Сеу контексто апаресера эм бреве. Caso продолжить Recebendo esta mensagem, envie um email para пункт нет informar sobre o проблема.
Abbiamo notato alcune attività sospette da parte tua o di una persona che condivide la tua rete Internet.Attendi mentre verifichiamo Che sei una persona reale. Il tuo contenuto verrà visualizzato a breve. Secontini visualizzare questo messaggio, invia un’e-mail all’indirizzo per informarci del проблема.
Пожалуйста, включите куки и перезагрузите страницу.
Это автоматический процесс. Ваш браузер в ближайшее время перенаправит вас на запрошенный контент.
Подождите до 5 секунд…
Перенаправление…
Заводское обозначение: CF-102 / 65c6f5a3aecc1766.
|
|
|
Пожалуйста, заполните форму и нажмите расположенную ниже кнопку Отправить . Примечание! Если у Вас возникли проблемы с подачей заявки, сообщите нам о причинах по адресу [email protected] Личная информация
Требования заявителяВизовые требованияПочему ТПУ?Источник информации о приемеПодтвердите отправку Примечание! |
Воздействие систем защиты и управления из цифрового мира – часть 1 из 2
Введение
Прошли те времена, когда было простое электромеханическое реле без встроенного программного обеспечения и интерфейсов связи.Фактически, системы защиты и управления значительно изменились за последнее десятилетие и будут продолжать меняться с развитием технологий. Цифровой мир повлиял на систему защиты от появления микропроцессорных реле в 1980-х годах до реле защиты с коммуникационными интерфейсами в 1990-х. Современные цифровые защитные реле используют высокоскоростную связь для замены медных проводов для управления между ячейками, защитной блокировки и даже отключения и включения выключателя.Современная сенсорная технология также позволяет выполнять оцифровку и аналоговый сбор данных на распределительном устройстве, заменяя опасные индуктивные цепи ТТ и ТТ на связь по технологической шине.
Цифровой мир принес много преимуществ, но также создает проблемы. В этой статье основное внимание будет уделено влиянию системы защиты и управления в результате внедрения микропроцессорных реле в 1990-х годах. На нем будут обсуждены ключевые проблемы, с которыми инженер по защите и управлению сталкивался в прошлом и с которыми столкнется при развертывании усовершенствованного защитного реле.Ключевыми областями обсуждения будут производительность и преимущества, включая оцифровку и функцию передачи нетрадиционных измерительных трансформаторов, угрозы безопасности и лучшие практики для системы защиты, управление парком машин в эпоху правил NERC PRC / CIP и рассмотрение производительности для достижения высокой доступности защиты. и система управления. Также в документе будут рассмотрены некоторые вопросы защиты, такие как; Поскольку в системах волоконно-оптических датчиков тока нет железа и насыщения трансформатора тока, дифференциальное реле не обязательно должно иметь несколько наклонов для учета характеристик трансформатора тока, а только минимальное срабатывание, что увеличивает чувствительность в несколько раз.
Образовательные преимущества понимания этих воздействий имеют первостепенное значение при принятии и внедрении современных систем мониторинга и контроля. Понимание требований к повышению производительности систем защиты и управления автоматизацией подстанции является целью создания информированного лица, принимающего решения, с учетом этих достижений в новых технологиях, которые с точки зрения надежности могут значительно улучшить общие характеристики энергосистемы.
1. Справочная информация
После появления микропроцессорных реле в 1980-х годах переход на реле защиты с интерфейсами связи в 1990-х годах оказал относительно небольшое влияние на системы защиты как таковые, но позволил интегрировать устройства защиты в системы защиты и управления автоматикой подстанции.
Несмотря на то, что введение стандарта IEC 61850 открыло возможности для улучшенной интеграции реле защиты и управления различных производителей в системы автоматизации, оно практически не повлияло на сами функции защиты. Только теперь, благодаря распространению применения того же стандарта на уровень процесса для обмена данными между первичной системой и интеллектуальными электронными устройствами защиты и управления, он начинает играть критически важную роль в защите энергосистемы.Ключевые технологии решения «Цифровая подстанция» (реле, передовая автоматизация подстанции и современные измерительные трансформаторы) – это преимущества, в которых IEC 61850 / Ethernet позиционируется как средство реализации технологии, а не как препятствие.
2. Стандарт – IEC 61850
Первые многофункциональные микропроцессорные реле были разработаны в начале 1980-х годов. Один основан на магистерской диссертации Рави Айера в Университете штата Вашингтон. Он присоединился к Brown Boveri Corporation под руководством Стэнли Зохолла для разработки блока защиты распределения, ставшего первым многофункциональным микропроцессорным реле в 1984 году.Это реле выполняло трехфазную и заземляющую мгновенную и временную максимальную токовую защиту, многократное повторное включение автоматического выключателя и интегрировало по фазе счетчик в одном устройстве, которое было немного больше, чем два однофазных электромеханических реле максимального тока. Инновации современной цифровой системы уходят корнями в эту эпоху пионерами отрасли, понимающими взаимосвязь электромеханических отношений, чтобы привлечь революционного компьютерного ученого, заменившего индукционные диски и пружинные постоянные на сбор данных, цифровое преобразование и четырехточечные алгоритмы.Эти ранние устройства были основаны на 8-битных микропроцессорах и запрограммированы на высокооптимизированном исходном коде ассемблера, поскольку алгоритмы должны были быть чрезвычайно эффективными, а размер программной памяти в 64 килобайта был роскошью.
Микропроцессорное реле – первое предприятие нашей отрасли в цифровом мире, которое произвело революцию в наших системах защиты и управления. Ключевым преимуществом микропроцессорного реле является значительное сокращение пространства на панели, необходимого для реализации той же системы защиты.На рисунке 1 изображена система защиты линии для 1½ выключателя.
Рисунок 1: Вторичные системы подстанций, показывающие одно и то же приложение
с электромеханическими реле в сравнении с современной цифровой системой
(нажмите, чтобы увеличить)
В примере , рис. 1, функция защиты, указанная релейными элементами ANSI, традиционно была реализована с использованием дискретных реле, требующих нескольких панелей реле для защиты этой схемы. Использование современных многообъектных реле (защита более чем одного первичного устройства) и открытых стандартов для обмена данными между устройствами позволяет функциональную консолидацию, устранение контроля и блокировки соединений медных проводов, значительно улучшая производительность системы, одновременно повышая надежность и безопасность персонала. .
Самым значительным изменением, хорошим и плохим, было внедрение программных систем для выполнения этой защиты системы. Ранняя реализация имела ограниченный исходный код программного обеспечения, так как мощность микропроцессора и размер памяти ограничивали объем допустимой функциональности. По мере того, как многофункциональное реле развивалось и начало взаимодействовать с RTU и шлюзами, сложность программной системы устройства также увеличивалась. Хорошо то, что производительность системы защиты увеличилась в десять раз, а плохим стало появление недокументированной функции, также известной как программные ошибки.Управление версиями микропрограмм теперь является важным элементом управления парком коммунальных услуг, чтобы гарантировать, что установленные устройства защиты не приводят к нежелательной работе системы. Для американской системы Bulk Energy System Североамериканская корпорация надежности (NERC) разработала набор стандартов надежности и защиты критически важной инфраструктуры для поддержки общей надежности, стабильности и безопасности сети.
Система защиты и управления редко может быть задействована до тех пор, пока ненормальное состояние не станет угрожать аппарату.Именно в этом случае система должна работать для защиты активов коммунального предприятия. Основным преимуществом современных защитных устройств является расширенная самодиагностика и самоконтроль, обеспечивающие максимальную доступность системы. Электромеханические и твердотельные реле были признаны неработоспособными только в том случае, если произошла неисправность, приведшая к неправильной работе, или во время плановых испытаний. Современное защитное устройство имеет расширенную диагностику для проверки работоспособности или выявления нерешенных проблем.
Сегодня цифровой мир продолжает трансформироваться, поскольку современные первичные устройства включают в себя цифровые технологии, а преимущества нетрадиционных измерительных трансформаторов еще больше улучшают производительность системы и безопасность персонала.Эти средства поддержки на уровне процессов первичной системы будут продолжать революцию в следующем поколении систем защиты, управления и автоматизации.
3. Цифровые системы
В цифровой системе выборочные аналоговые значения передаются в соответствии с IEC 61850 9 2 от объединяющих устройств или нетрадиционных измерительных трансформаторов (NCIT) на устройства защиты и управления, а команды отключения отправляются как сообщения IEC 61850 GOOSE на интерфейсы выключателя. Таким образом, система связи становится критически важной частью цепи устранения неисправности, влияющей на общее время устранения неисправности системы защиты.
4. От медной проводки до технологической шины
Подход к установке коммуникационной сети технологической шины, которая соединяет оборудование уровня присоединения, такое как IED защиты и управления или измерительные устройства, с объединяющими устройствами и IED выключателя, расположенными на уровне процесса, мотивируется различными аспектами:
4.1. Повышенная безопасность
Каждый медный провод на подстанции представляет собой потенциальную опасность, будь то цепь трансформатора тока, трансформатора тока или управляющий провод 125 В постоянного тока.Вторичная цепь высокоиндуктивного трансформатора тока представляет наибольшую проблему с точки зрения безопасности. Опасность возникает, когда провод трансформатора тока под напряжением отсоединяется по незнанию. Согласно теории индуктивных цепей, ток, протекающий через индуктивную цепь, нельзя мгновенно изменить с 5 А до нуля. Небольшая благодарность Википедии; математическая формула v (t) = L неявно утверждает, что на индукторе индуцируется напряжение, равное произведению индуктивности индуктора и скорости изменения тока через индуктор.Поскольку индуктивность не изменяется во время разомкнутой цепи, скорость изменения тока от 5 до 0 ампер мгновенно приводит к тому, что производная (di / dt) стремится к бесконечности. Таким образом, в напряжении произведения формулы преобладает производная, увеличивающаяся до бесконечности, и создает очень большое напряжение на разомкнутых проводах. Что касается применения подстанции, открытая вторичная обмотка трансформатора тока эквивалентна индуктивному току, идущему до нуля, и в зависимости от вторичной нагрузки возникнет дуга, поскольку эти опасно высокие напряжения накапливаются, подвергая полевой персонал риску серьезных травм или даже смертельного исхода, а также оборудования и оборудования. подстанция в опасности из-за электрического пожара.Сведение к минимуму меди ведет к значительному повышению безопасности.
4.2. Меньше материала
Использование волоконной оптики вместо медных кабелей не только сокращает количество медных кабелей на подстанции примерно на 80 процентов, в зависимости от уровня напряжения, типа и компоновки распределительного устройства. Это также означает меньшую транспортировку материалов на объект.
Если обычные измерительные трансформаторы заменить на нетрадиционные, можно дополнительно сэкономить вес. Оптический трансформатор тока для установки AIS на 400 кВ весит около 20% от его обычного (заполненного элегазом) аналога.
4.3. Более короткое время установки и более короткое время простоя для модернизации вторичной системы
Меньше протягивания кабелей, меньшее количество подключенного оборудования и меньшее количество проверок соединений. Это приводит, с одной стороны, к более короткому времени установки новых вторичных систем, с другой стороны, это также помогает сократить время простоя во время замены вторичных систем. Время простоя в последнем случае может быть сокращено из-за более короткого времени, необходимого для установки нового оборудования, а также из-за того, что новое оборудование поставляется с завода полностью протестированным SCADA с помощью устройств защиты и управления IED для интерфейсов процессов.Следовательно, тестирование новой системы, требующей отключений, сокращается.
5. Сроки устранения неисправностей цифровых подстанций
При приближении к использованию NCIT и связи Ethernet для передачи критически важных аналоговых и двоичных данных для функций защиты скорость отключения больше не зависит только от устройства защиты IED и реле отключения. В цифровых системах время устранения неисправности зависит от производительности всех задействованных электронных компонентов, таких как NCIT, объединяющие блоки, IED защиты и IED выключателя, а также от конструкции системы связи шины процесса.
От цифровых систем ожидают, что они будут соответствовать сегодняшним спецификациям и нормам в отношении времени устранения неисправностей и будут работать не хуже, чем современные системы защиты. Типичное значение времени устранения короткого замыкания при нормальных условиях (без отказов в системе защиты или автоматическом выключателе) составляет четыре цикла мощности. Два цикла рассматриваются для отключения выключателя с гашением дуги и два цикла принимаются для системы защиты.Эти цифры можно найти в международном стандарте, например IEC 60834 [3], и в национальных нормативных документах, таких как технический документ NERC о надежности системы защиты [6] или правила сети National Grid UK [5].
Два раза на приведенном выше рисунке определены и отнесены к категории в соответствии с международными стандартами. «Время задержки обработки» NCIT и объединяющих устройств определено в МЭК 60044-8 [12] как номинальное время задержки, которое не должно превышать 3 мс для приложений защиты. Определение «Время передачи» является частью МЭК 61850-5 [9].Как для выборочных значений, так и для команд отключения, отправленных через GOOSE, применяется наивысший класс производительности времени передачи, который должен составлять 3 мс или меньше. Время передачи – это сумма времени, которое требуется стеку отправляющего устройства, стеку принимающего устройства и системе связи. В соответствии с МЭК 61850 10 [10] и МЭК 61850 90 4 [14] предполагается, что 3 мс делятся на 80 процентов на время обработки в стеках IED (2,4 мс), а оставшиеся 20 процентов (0,6 мс) на связь. сеть.
Таблица 1 Обзор стандартных или типичных таймингов в цепочке устранения неисправности, а также таймингов, достижимых с помощью современных устройств и соответствующей конструкции системы связи. Время логической обработки IED, т. Е. Время, требуемое алгоритмом защиты, в обоих случаях предполагается равным одному циклу мощности 60 Гц.
Таблица 1: Бюджет времени со стандартным или типичным временем и возможным временем с современными устройствами.
Одним из важных моментов во втором столбце с возможными сегодня временами является то, что внешнее реле отключения не используется, а автоматический выключатель срабатывает напрямую с помощью выходов питания IED выключателя.Но даже если реле отключения находится на месте, общее время устранения неисправности, необходимое для 4 циклов включения питания, как упомянуто выше, может быть значительно занижено.
Рисунок 2: Бюджет времени со стандартным или типичным временем и возможным временем с современными устройствами
Более подробную информацию об использованной выше схеме расчета, а также более подробные объяснения и анализ можно найти в [2].
6. Воздействие нетрадиционных измерительных трансформаторов
Эти нетрадиционные измерительные трансформаторы могут обеспечить отличную точность до 0.2 процента или выше было продемонстрировано в различных установках, где NCIT были подключены к счетчикам сети с включенной технологической шиной IEC 61850-9-2. Чтобы проверить точность цифровой измерительной цепи, они были установлены параллельно с обычной измерительной системой. Установка, описанная в [8], показала, что после трех лет эксплуатации разница в накопленной энергии, измеренной обычной и цифровой системами, составила около 0,35 процента. Это не абсолютная точность, а разница двух измерительных систем, которая может быть до 0.8 процентов, поскольку обе системы допускали ошибку 0,2 процента для тока и напряжения.
Еще лучшие результаты представлены в [7], где описаны две установки с NCIT, технологической шиной и счетчиками сети. Здесь наблюдаемые различия для активной энергии между обычными и нетрадиционными системами составляют от 0,01 до 0,19 процента, что намного ниже допустимой погрешности с учетом классов точности установленных обычных измерительных трансформаторов и NCIT классов 0,2 и 0.2с соответственно.
6.2. Переходная производительность
Классы переходных характеристик инструментальных трансформаторов играют важную роль при определении размеров приложений защиты. Характеристики защиты и переходные характеристики определены в стандартах IEC 60044 и IEC 61869. Стандарт измерительных трансформаторов IEC 61869 заменяет старый стандарт IEC 60044. Детали для обычных измерительных трансформаторов уже выпущены, но для нетрадиционных или электронных ТТ и ТН по-прежнему должен использоваться старый стандарт.В обоих случаях они описывают поведение на вторичном интерфейсе измерительных трансформаторов, которые являются клеммными колодками в случае обычных ТТ и ТН и интерфейсом связи в случае их нетрадиционных вариантов.
Наряду с определениями IEC 61850 9 2, а также «Руководством по внедрению цифрового интерфейса с измерительными трансформаторами с использованием IEC 61850-9-2» [13], широко известного как IEC 61850 9 2LE, стандарты на измерительные трансформаторы, следовательно, позволяют достаточно описать NCIT и разрешить создание установок от нескольких поставщиков.
Рисунок 3: Интерфейсы и стандартизация
(щелкните, чтобы увеличить)
До тех пор, пока стандартная часть МЭК 61869 не будет готова, необходимо тщательно проверить функциональную совместимость, выходящую за рамки обмена данными автономного объединяющего устройства одного поставщика с реле защиты другого поставщика. Полное тестирование системы, в котором подчеркиваются динамические характеристики и переходная характеристика аналогового преобразования, имеет решающее значение для обеспечения правильной работы системы.
6.3. Оптимизированное размещение точек измерения на подстанции
Благодаря своей компактности размещение нестандартных трансформаторов тока и / или напряжения в распределительном устройстве может быть оптимизировано для улучшения перекрытия зон защиты.На рисунке приведен пример упрощенной 1½. устройство выключателя с УКИТ, установленным с каждой стороны выключателей. В этой конфигурации зоны защиты шин и защиты линии, а также зоны защиты линии защиты перекрываются. В случае систем с воздушной изоляцией, NCIT могут быть встроены во вводы выключателя или в случае систем с газовой изоляцией; они могут быть расположены с каждой стороны автоматического выключателя между выключателем и разъединителями.
В случае комбинированных NCIT для тока и напряжения, доступно больше точек измерения напряжения, чем обычно, в диаметре, что обеспечивает наибольшую гибкость при выборе источников напряжения для e.g., функции контроля синхронизма и дистанционной защиты.
6.4. Преимущество ненасыщающих датчиков
Результат использования датчика тока, который не насыщается, может сильно повлиять на настройку и, следовательно, на чувствительность реле. Взять, к примеру, дифференциальное реле. Дифференциальное реле полагается на датчики тока, чтобы обеспечить точное воспроизведение первичных токов к нему для анализа. Затем он складывает векторы тока и вычисляет дифференциальный ток.Затем, используя рабочую кривую, как показано на рисунке 8, определяет, работать или нет. Если дифференциальный ток падает выше характеристической кривой для заданного тока торможения, реле срабатывает. Если нет, то сдерживает.
Наклоны в красной и зеленой части предназначены для корректировки характеристик обычного трансформатора тока. По мере увеличения тока ограничения шансы, что два обычных трансформатора тока будут работать одинаково, уменьшаются. Эта разница на выходе между трансформаторами тока компенсируется увеличением крутизны характеристики, так что требуется больший дифференциальный ток для работы по мере увеличения тока ограничения.Красная секция обычно имеет уклон 40%, а зеленая секция обычно имеет уклон 80%. Хотя эта компенсация необходима для обычных трансформаторов тока для обеспечения безопасности во время насыщения трансформатора тока, она снижает чувствительность дифференциальной схемы. При использовании нетрадиционных датчиков тока эти крутизны могут быть близки к нулю, что увеличивает чувствительность дифференциальной схемы в условиях сильного тока.
Часть II статьи вместе со всеми ссылками будет опубликована в выпуске за ноябрь / декабрь.
Об авторах
Стефан Майер работает в ABB Switzerland более 15 лет. Он занимал несколько должностей, от ввода в эксплуатацию систем автоматизации подстанций до технической поддержки и управления проектами. Сегодня он является глобальным менеджером по продукции для решений с технологической шиной, где координирует внедрение технологической шины IEC 61850 в пилотных и коммерческих проектах. Стефан изучал электротехнику в Университете прикладных наук Северо-Западной Швейцарии и имеет степень магистра делового администрирования в Эдинбургской школе бизнеса Университета Хериот-Ватт, Шотландия.
Стив Кунсман – признанный специалист по автоматизации подстанций с более чем 32-летним опытом работы в области автоматизации подстанций, приложений защиты и управления, коммуникационных технологий (IEC 61850 и DNP), кибербезопасности для автоматизации подстанций и семейства продуктов Relion, состоящего из реле защиты и управления. Его карьера в ABB началась в 1984 году в качестве проектировщика электротехники для группы защитных реле и занимал различные должности в области проектирования, технологий и управления продукцией в североамериканских и мировых организациях по автоматизации подстанций.Стив имеет степень бакалавра наук. Имеет степень бакалавра электротехники в колледже Лафайет в Истоне, штат Пенсильвания, и степень магистра делового администрирования в области управления технологиями в университете Лихай в Вифлееме, штат Пенсильвания.
engineering – ШКАФЫ РЕЛЕ ЗАЩИТЫ И АВАРИЙНОГО УПРАВЛЕНИЯ
ООО «С-Инжиниринг» производит шкафы защиты и автоматики для объектов энергетического комплекса, станций и подстанций различного уровня напряжения. Комплектные распределительные устройства производятся на базе микропроцессорных устройств ведущих производителей: SIEMENS, ABB, WOODWARD и других и включают:
- шкафы основных и резервных линий защиты 110-500 кВ
- Шкафы управления выключателями и разъединителями 220 кВ и выше
- шкафы релейной защиты оборудования подстанций 110-500 кВ: трансформаторов, автотрансформаторов, шин, шин и др.
- шкафы защиты генераторно-трансформаторных блоков
- комплекта аварийного управления по заданию заказчика
Комплектные распределительные устройства изготавливаются по собственной технологии SelaM.По запросу возможно использование конструктивных элементов других производителей при изготовлении шкафов релейной защиты и аппаратуры противоаварийной защиты.
Варианты выпуска шкафов:
- одинарные и двойные услуги
- с прозрачной одностворчатой, глухой, одностворчатой и двустворчатой дверью, запираемой
- для внутренней установки
- с естественной или принудительной вентиляцией
- со степенью защиты до IP54 включительно
Шкафы релейной защиты и противоаварийного управления сопровождаются исполнительной документацией.Заказчик может заказать предварительную параметризацию микропроцессорных устройств релейной защиты и автоматики, а также шеф-монтаж на объекте.
Преимущества нашей компании
- Качественная продукция;
- Гарантия от производителя. Мы предоставляем гарантию на нашу продукцию сроком на двенадцать месяцев с момента ввода в эксплуатацию. Также возможно продление гарантийного срока по мере необходимости;
- Доставка по стране и за границу.
Шкафы автоматики: цена
Если вы хотите сделать заказ или у вас есть вопросы, вы можете позвонить нам по телефону +38 048 730-57-40 или написать на электронную почту: Этот адрес электронной почты защищен от спам-ботов. У вас должен быть включен JavaScript для его просмотра. Наши специалисты проконсультируют вас и предоставят всю информацию о ценах на оборудование, технических характеристиках, доставке и др. Мы находимся по адресу: ул. Николая Боровского, 28, кв. 47, Одесса, Украина 65031
.
