Содержание

Чем отличается кабель от провода

Многие рядовые потребители, которые не связаны с электричеством, до сих слабо представляют разницу между кабелем и проводом. Для них, и то и другое является одинаковой электропроводкой.

Даже в отдельных статьях эти материалы используются как синонимы. Внешне они очень похожи, но различия есть.

Можно выделить пять из них:

  • число проводников
  • количество слоев изоляции
  • качество изоляции и условия ее применения
  • цифровая и буквенная маркировка
  • срок эксплуатации

Рассмотрим подробнее в чем же они отличаются и в чем схожи?

Обозначение по ГОСТ

Во-первых, определимся с названием.

Согласно ГОСТ 15845-80 вот что подразумевается под данными кабельными изделиями:

Что такое провод? Провод - это проводник (одножильный или многожильный) с изоляцией вокруг жилы в форме трубки. Некоторые провода вовсе не имеют изоляции.

Например голые провода А (алюминиевый), АС (алюминиевый со стальным сердечником), ПС (провод стальной), ПСО (провод стальной одножильный).

Отдельной категорией идет относительно новый вид проводов – СИП (самонесущий изолированный провод).

Очень подробно о его характеристиках, марках и отличиях можно прочитать в статье ниже.

Кабель - это уже несколько изолированных проводников соединенных в одну конструкцию. Кабели имеют двойной слой изоляции.

Изоляция самого проводника, плюс изоляция поверх всех жил. Вторая изоляция может быть из:

  • пластмассы
  • резины или каучука
  • металла
  • СПЭ – сшитого полиэтилена

Самыми современными марками считаются кабели из сшитого полиэтилена.

То есть, грубо говоря получается, что кабель - это несколько проводов объединенных под одной защитной оболочкой. Если на 2-х, 3-х проводниках, даже скрученных вместе, нет еще одной изоляции, то это провод.


А если есть еще одна внешняя изоляция, то можно сразу считать его кабелем? Нет, не всегда. Вот тут то и кроется ошибка многих. Одиночный проводник или “лапшу” может отличить каждый, а при наличии второй оболочки начинаются сомнения.

Например, ПВС, ШВВП или ПУГНП это вовсе не кабель, как считают некоторые, хотя у них и есть внешняя защита.

Вот расшифровки их названий:

  • ПВС – Провод с изоляцией из Винила Соединительный
  • ШВВП – Шнур с изоляцией из Винила с оболочкой из Винила Плоский
  • ПУГНП – Провод Универсального Назначения Гибкий Плоский

Более подробно с характеристиками, маркировкой и требованиями ТУ по кабелям, шнурам и проводам можно ознакомиться из ГОСТ 53768-2010.

Вот сводная сравнительная таблица кабеля ВВГ и провода ПВС.

Их недостатки и преимущества.

Разница качества изоляции

Но все таки на первое место при любом сравнении выходит качество изоляции. Она играет важную роль в зависимости от условий монтажа.

Многие кабели можно помещать в агрессивные среды в открытом виде без всяких кабельных каналов или гофрорукавов.

А вот провода, даже не в активной среде, а всего лишь под воздействием воды (дождь), перепадов температур или прямых лучей солнечного света постепенно выйдут из строя. Не говоря уже о других посторонних воздействиях.

Кроме конечно СИП. Но и его в отличие от кабелей, нельзя прокладывать под землей, даже в трубе или гофре.

Отсюда и будет разница в цене, хотя казалось бы по конструкции оба вида и похожи (с двойной изоляцией). Поэтому провода применяются в зданиях, ЗРУ (закрытые распредустройства), а не на улице.

Иногда, для прокладки кабелей в земле и обеспечения дополнительной защиты, используют бронированные марки. Помимо всех слоев изоляции,  у них поверх жил накладывается слой алюминиевой или свинцовой оболочки.


Многожильные или одножильные — что лучше

Провода бывают:

  • многожильными-гибкими (один провод состоит из десятков тоненьких жил)

К примеру, провод ПВ-3.

Его часто используют при сборке вводных и распределительных электрощитков.

Только имейте в виду, что без гильзования подключать его нельзя. Даже в тех автоматах с полукруглой формой контактной площадки, где казалось бы, жилы должны идеально занять все пространство, все только будет хуже.

Жилы перегнутся, деформируются, часть из них попросту не будет участвовать в передаче тока.

При больших нагрузках все оплавится и сгорит. В этом и заключается одна из проблем подключения СИП к автомату. Жила то там вовсе не монолит, да еще и алюминий!

  • моножильными-жесткими (провод монолитный)

Например ПВ-1. Если в начале названия стоит буква ”А” (АПВ), это означает материал изготовления – алюминий. Если ее нет, то провод медный.

Алюминиевые провода не относятся к гибким.

Они способны выдержать максимум до 10 перегибов, после чего отламываются. Медные же можно изгибать до полусотни раз.

Многожильные используются в местах, где требуется множество изгибов, либо где провод необходимо протягивать через узкие отверстия.

Одножильные, благодаря своей конструкции, имеют меньшее сопротивление. Их выгодно монтировать там, где нужно увеличить производительность на высоких частотах.

Со временем, сопротивление многожильных может поменяться в сторону увеличения и ухудшиться.

Почему это происходит?

Дело в том, что поверхность каждой тоненькой проволочки подвержена окислению. Вследствие чего, ухудшается контакт между ними. И сечение перестает быть однородным, изменяя сопротивление.

У моножилы подобного эффекта не будет. Там окислы могут размножиться только по поверхности, но внутрь цельного металла естественно не проникнут.

Еще некоторые электрики моножилу считают более стойкой с коротким замыканиям. У гибкого провода, вследствие того, что его медные жилки не слишком плотно прилегают друг к другу, в первые мгновения КЗ, динамический ударный ток не сразу охватывает все сечение жилы, а воздействует больше на проволоки у поверхности.

В результате они, оказавшись под большей нагрузкой чем их "внутренние собратья", оплавятся в первую очередь. А вот для моножилы это не страшно - она цельная. Правда теория эта довольно спорная.

Кабеля также бывают одножильными и многожильными. При этом жила в этом кабеле может быть однопроволочной или многопроволочной.

К примеру, если у вас есть кабель КГ 3*50, то про него правильнее будет говорить - медный трехжильный кабель с многопроволочными жилами. А не, трехфазный кабель с гибкими жилами. В первом определении информации больше и она точнее.

Одножильные кабеля называют жесткими, а многожильные гибкими. По гибкости кабель подразделяется на шесть классов.

Первый класс - это одножильный кабель. Шестой класс - кабель с самой лучшей гибкостью. Но он и стоит на порядок дороже.

Чем тоньше каждая жилка, тем гибче кабель. Все жилы определенного сечения рассчитаны на свой номинальный ток. Если он превышает это значение, то изоляция нагревается и начинает плавиться.

Жесткий кабель обычно укладывают в землю, заделывают под штукатурку. Гибким, подключают переносные электроприборы. Его же используют в изготовлении переносок и удлинителей.

Преимущества жесткого кабеля при подключении приборов в том, что его концы нет необходимости пропаивать или прессовать специальными наконечниками.

Для подключения же гибкого кабеля придется закупать много разной дополнительной расходки и инструментов.

Зачастую гибким кабелем подключают светильники и настольные лампы. Так как эти приборы подвергаются частой ревизии, замене лампочек и т.п.

Что лучше, моножила или многожила? Если подходить к вопросу относительно эксплуатации, то разницы никакой. Главное отличие в монтаже.

Не хотите закупать наконечники и готовы подольше повозиться с протяжкой и укладкой – ваш выбор жесткий одножильный.

В противном случае выбирайте многожильный.

Однако, если речь идет не о капитальном ремонте, а например наращивании старой алюминиевой проводки при подключении дополнительной розетки, то здесь нужно остановиться только на гибком варианте.

Почему так, а не иначе, читайте в отдельной статье:

Таблицы номинальных токов

Если вам нужно узнать сколько нагрузки можно пропустить через жилы разного сечения, в зависимости от условий прокладки, напряжения и материала жил, воспользуйтесь таблицами номинальных токов для кабелей и проводов:

КЛ (Cu) резиновая и ПВХ изоляцияКЛ (Al) резиновая и ПВХ изоляцияКЛ гибкие с резиновой и ПВХ изоляциейКЛ (Cu) с бумажной изоляцией в землеКЛ (Cu) с бумажной изоляцией в воздухеКЛ (Al) с бумажной изоляцией в землеКЛ (Al) с бумажной изоляцией в воздухе

Средний срок службы кабеля с двойной изоляцией - 30лет. Провода с одинарной - менее 15 лет.

Расшифровка названий и сокращений

Вот сборные данные с расшифровкой всех названий основных марок кабелей применяемых при монтаже проводок и строительстве электросетей:

Провода и шнурыКонтрольные кабелиС бумажной изоляциейС резиновой и ПВХ изоляциейИз сшитого полиэтиленаЗарубежные маркиМонтажные провода

Исходя из вышеизложенного, нельзя делать однозначного вывода что лучше, кабель или провод.

У каждого из них своя область применения.

Главное правильно определиться и четко понимать, когда можно применять один вид изделий, а когда другой. Каждый случай имеет разные оптимальные условия эксплуатации и монтажа.

Но монтаж домашней электропроводки согласно ПУЭ, нужно делать только кабелями (за исключением сборки щитка).

Статьи по теме

Какой провод лучше многожильный или одножильный для проводки в доме

На чтение 4 мин. Просмотров 41 Опубликовано Обновлено

Рынок электроники наполнен тысячами моделей проводов. Невозможно изучить все перед выбором. Чтобы не запутаться, нужно понимать различия и особенности видов, уметь читать маркировку.

Многожильный и многопроволочный провод

Перед тем как разбирать, какой провод лучше многожильный или одножильный для проводки в доме, нужно уточнить тонкости различия между жилой, проводом, кабелем, электрошнуром. Путаница в понятиях приводит к неверному употреблению определений «многожильный» и «многопроволочный».

  • Жила — проводник тока. Она не является готовым изделием — только его базовым элементом. Изготавливают жилы из металлов со слабым сопротивлением — меди и алюминия. Конструкция проводника однопроволочная (круглого и фасонного сечения) или многопроволочная (металлические нити идут параллельно или переплетаются различными видами скруток).
  • Провод состоит из одной или нескольких жил в изоляции. Дополнительно может быть защищён неметаллической оплёткой.
  • В кабеле изолированные жилы (1 и более) помещаются в оболочку, которая формируется в зависимости от условий прокладки и эксплуатации. Покрытие может обеспечивать использование изделия под землёй, под водой, содержать экран защиты, броню.
    Пространство между проводниками заполняется наполнителем.
  • Шнуры отличаются высоким уровнем гибкости. Они служат для подключения мобильных устройств к сети. Название выходит из употребления.

Провод, кабель и шнур — кабельные изделия. По числу проводящих элементов могут быть одножильными и многожильными, по строению проводника — однопроволочная жила (моножила) и многопроволочная жила. Электрический кабель, в отличие от провода, можно прокладывать открыто без коробов, труб и эксплуатировать в сложных условиях (в земле, под водой). Шнуры соединяют бытовые приборы с сетью.

Одножильные провода бытового использования

Окраска проводов ПВ 1

С 2001 года применение алюминиевых проводников в жилых зданиях запрещено, поэтому рассматривать стоит только продукцию из меди.

  • ПВ-1 — моножила в ПВХ изоляции. Маркировка указывает на тип изделия — провод, изоляцию — винил (поливинилхлорид), класс гибкости — 1. Согласно ГОСТ Р 53768–2010 изделие маркируется ПуВ — провод установочный, изоляция содержит винил. В жилых помещениях актуально сечение жилы от 0,5 мм2 до 6 мм2. Модели данного размера выпускают в жёлто-зелёной изоляции, что объясняется распространённым применением ПВ-1 для PE-проводников заземления. Провод подходит для стационарной одиночной прокладки. Радиус изгиба не превышает 10 внешних диаметров. Базовый вариант отличается универсальностью и дешевизной.
  • ПВ-3 состоит из изолированного ряда скрученных медных нитей. Новая маркировка — ПуГВ, где Г — гибкий. Отличается от ПВ-1 радиусом изгиба — 5+ диаметров.

Теоретически провода с одной жилой подходя для монтажа электроцепей освещения, подключения различных установок в жилых и нежилых помещениях. Силовую проводку удобнее оформлять многожильными кабелями, а одножильным поручить обособленное заземление или нейтраль.

Электрики используют ПуВ и ПуГВ в сборке распределительных и распределительно-учётных щитов.

Распространённые многожильные кабельные изделия

Одножильный провод или многожильный: классы гибкости проводов

Выбор продукции с несколькими каналами шире.

Выбор стационарной проводки зависит от условий эксплуатации помещения: влажность, пожароопасность, температура. Для квартир и помещений, где постоянно находятся люди, нельзя экономить на безопасности — стоит выбрать кабеля NYM или ВВГ нг-LS. Здания менее значительные можно оборудовать бюджетными ППВ.

Необходимое число жил определит даже начинающий электрик. В самой простой однофазной цепи понадобится либо двужильное соединение, либо фаза и ноль могут идти по отдельным моножилам. Трёхфазная система предполагает минимум 4 токопроводящих канала. Если на каждый пустить разные провода, их количество осложнит укладку, создаст путаницу и нагромождения. Многожильное изделие упорядочивает, облегчает монтаж, формирует эстетичную проводку.

На чем основывается выбор многожильного и одножильного кабеля

Сравнивая многожильные и одножильные кабели нельзя говорить, что одни чем-то хуже других. Выбор зависит не столько от структуры проводника в кабеле, сколько от сферы его использования. В целом, такое сравнение типа: «что лучше выбрать» не совсем корректно. Выбор кабеля должен основываться, прежде всего от того, где он будет установлен. Только этот фактор должен оказывать определяющее влияние при выборе многожильных или одножильных кабелей.

Различия в конструкции и в использовании одножильного и многожильного кабеля

Кабель одножильный — это специальное токопроводящее устройство, использующее для выполнения этой своей функции только одну жилу, у которой имеется стандартное сечение.

Многожильный кабель также является токопроводящим устройством. Но его конструкция имеет несколько переплетенных металлических проводников, обладающих суммарным сечением, предусмотренным стандартными величинами для токопроводящих элементов. В многожильном кабеле кроме проводящих металлических нитей имеется одна непроводящая. Она придает такому конструкции такого кабеля большей эластичности. Обычно в качестве непроводящей жилы используют материалы, напоминающие капрон.

В целом, при использовании в тех или иных условиях особенности и свойства одножильных и многожильных кабельных элементов могут быть преимуществами или недостатками. Поэтому всегда необходимо внимательно читать технические требования, которые даются специалистами при проведении электропроводки для тех или иных целей.

Учтя это и зная особенности каждого вида электрического кабеля, можно правильно сделать выбор при покупке такого элемента электропроводки.

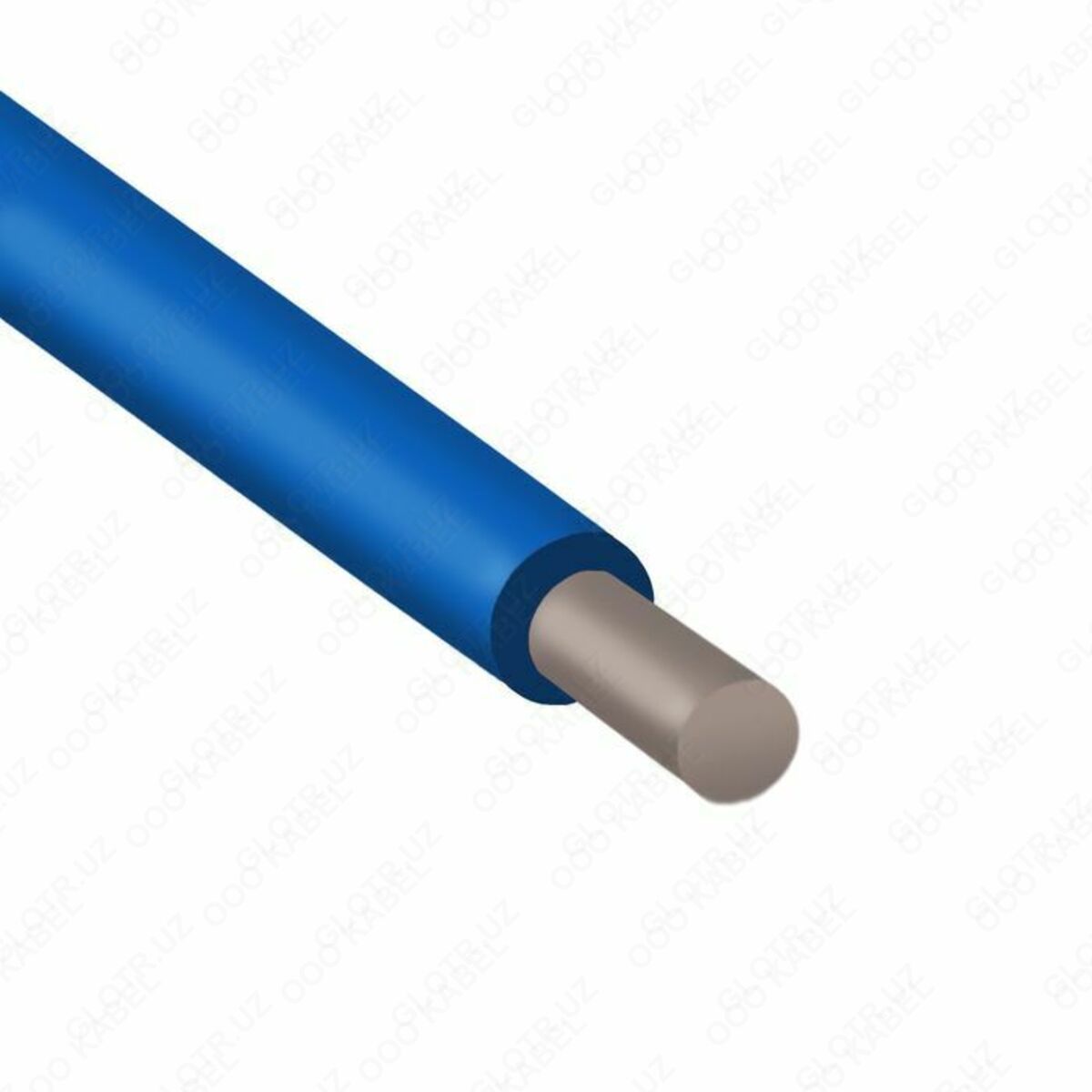

Провод одножильный

Чаще всего предпочтение одножильному кабелю отдается из-за его более низкой цены, если сравнивать его с многожильным аналогом того же сечения.

Еще одним свойство одножильного кабеля является его большая жесткость, что делает работу с ним более удобной. Так, зачастую электрики отдают предпочтение одножильной конструкции из-за того, что она проще и быстрее позволяет сделать разводку в электрощитке. При работе с многожильным более мягким кабелем прокладку пришлось бы делать петлями. Также важно, что более жесткие концы одножильного кабеля не потребуют проведения специальной опрессовки при подключению их к автоматам, выключателям или другому электрическому оборудованию.

С помощью одножильного кабеля гораздо проще провести подключение обычных выключателей и розеток. Только в этом случае необходимо при монтаже электропроводки использовать один-два проводника с многожильным кабелем.

Жесткие жилы такого кабеля гораздо проще прижать клеммами, они хорошо поддаются сварке. Да и вообще, такая структура позволяет соблюдать требования ПБУ.

Одножильные кабели во время прокладки в пластиковый короб или в штробу лучше держат форму и остаются на месте

Одножильные кабели более подходят для прокладки силовых линий. Они имеют более низкую цену и большую механическую прочность, чем многожильные кабели.

Провод многожильный

Многожильный кабель имеет более гибкую конструкцию. Поэтому его гораздо проще уложить в специальные каналы из пластика. В один канал умещается несколько многожильных кабелей, которые при этом будут хорошо вписываться в повороты при прокладке электрический линии. Одножильный кабель того же сечения в данном случае будет вести себя гораздо хуже.

Многожильный кабель проще укладывать в коммутационные коробки при установке выключателей и розеток. Если в одной коробке много соединении, то лучше отдать предпочтение многожильному кабелю.

Многожильные кабели не теряют прочности своих оголенных контактов после опрессовки, как это происходит с одножильными проводами того же сечения.

Многожильные проводники имеют «поверхностную проводимость». Это означает, что идущий по проводнику ток вытесняется на его поверхность. В целом у такого кабеля суммарная площадь поверхности проводника больше, чем у одножильного кабеля. Поэтому проводимость такого кабеля выше, а нагрев его во время работы – ниже.

Использование многожильных и одножильных кабелей

Перечисленные свойства проводов разного типа позволяют судить и о сфере их использования. Для стационарной бытовой проводки в условиях квартиры или загородного дома, для прокладки силовых линий лучше выбирать одножильные провода соответственного сечения.

С помощью одножильных проводов осуществляется поставка электрического тока конечному потребителю. Используются одножильные провода и в промышленном масштабе. Так, Все контакты на железнодорожных путях произведены при помощи одножильных проводов. Такая проводка позволяет экономно расходовать электрическую энергию электровозам.

При прокладке сети в условиях повышенной вибрации, при наличии в помещении многочисленных изгибов и поворотов необходимо использовать многожильные провода. Многожильная проводка используется в удлинителях бытового и промышленного типа, которые передают электричество к передвижному электрооборудованию и технике. Такие кабели используются в автомобильной электрике, в производстве аудиосистем, усилителей, наушников.

Какой провод лучше: одножильный или многожильный?

Двужильный электрические пол

Двухжильный кабель немного отличается от одножильного своей конструкцией. У такого кабеля под наружной оболочкой параллельно проходят 2 изолированных друг от друга провода (холодный и нагревательный). Данные провода крепятся к одной стороне нагревательной секции.

По качеству и сроку эксплуатации у 2-х сравниваемых нагревательных элементов отличий нет. Однако двухжильный пол имеет на каждом конце секции заглушку, которая их соединяет и армирует. 2 другие части аналогично подключаются при помощи муфты и холодных концов провода.

Двухжильный кабельный пол более прост в монтаже, так как уже имеет готовый конец для подключения к электросети. А конец одножильного кабеля после укладки необходимо вернуть к месту подключения (закольцевать).

Основными критериями, которые влияют на выбор, являются: тип и величина помещения, в котором будет монтироваться такая конструкция и толщина стяжки. Специалисты рекомендуют использовать одножильную систему в маленьких и теплых комнатах, а двужильный пол для потенциально холодных, влажных и просторных помещений. В квартирах, коттеджах и частных домах для монтажа теплого пола, как правило, используют двухжильный теплый пол. А в общественных, офисных и нежилых помещениях целесообразней будет использовать одножильный кабель, так как практически вокруг любого проводника с электрическим током возникает электромагнитное излучение, небезопасное как для людей, так и животных. В однопроводном кабеле ток течет в одном направлении, создавая вредное электромагнитное излучение.

Двужильный кабель имеет 2 провода с взаимонаправленными электромагнитными полями, которые нейтрализуют друг друга. По качеству и сроку эксплуатации у обеих систем отличий нет.

Нужно также учитывать то, что при использовании такой кабельной обогревательной конструкции высота пола поднимется на 5-10 см. Система электрического кабельного отопления универсальна и подходит под многие виды покрытий (линолеум, кафель, ковролин, ламинат, натуральный камень).Она помогает равномерно и правильно распределить теплый воздух по помещению благодаря регулятору. Современные разработки и технологии позволяют максимально экранировать обогревающие жилы кабеля. На сегодняшний день теплый пол — экологичное, экономичное, практичное и очень удобное решение при утеплении вашего дома.

Разновидности гибкого кабеля

На рисунке ниже видны поперечные разрезы кабелей различных классов гибкости.

Одножильный провод и классы гибкости многожильных кабелей

Класс гибкости определяет, насколько сильно можно изгибать одножильный или многожильный провод, и насколько стоек кабель к этому виду деформации. ГОСТом 22483-2012 установлены 6 классов гибкости.

Все одножильные кабели относятся к первому классу гибкости. Второй класс – это кабель, состоящий из нескольких скрученных между собой проводников. Многожильный кабель с большим количеством определённого сечения проводков относят к третьему и выше классу.

Обратите внимание! Нормативной документацией (ГОСТом) строго регламентируется количество проволок в медном многожильном гибком кабеле. Например, количество проводков в кабеле 5-го класса должно быть не менее семи

Электротехническая промышленность России выпускает несколько марок гибких шнуров:

  • КГ – сердечник многофункционального кабеля содержит от одной до пяти жил. Провод покрыт электротехнической резиной;
  • КОГ – одножильный сварочный проводник предназначен для питания электросварочного оборудования;
  • РПШ, РПШЭ – применяется для цепей управления, систем сигнализации;
  • КГНВ – универсальный проводник может содержать до 27 жил. Заключён провод в ПВХ оболочку;
  • HO7RN-F – многофункциональный 24-х жильный кабель в неопреновой оболочке.

Универсальный КГ

Применение

Область применения гибких кабелей довольно обширна. Их можно найти в любой квартире. Практически все бытовые электроприборы подключаются к электросети с помощью гибких шнуров. Электрический утюг представляет собой подвижное устройство, которое оснащено КГ. Настольные лампы, наушники, многоразъёмные удлинители, телевизоры – все эти приборы подключаются к розеткам гибкими кабелями.

В промышленности станочное оборудование с числовым программным управлением (станки ЧПУ) имеют много подвижных электроузлов. Станки оснащены многопроволочными кабель-каналами. Проводка рассчитана на эксплуатацию в течение 5-10 лет, в зависимости от интенсивности работы оборудования.

Существуют каналы стандартной серии с ограниченной длиной открытого и закрытого типа. Наряду с этим, применяются изделия с неограниченной длиной. Универсальные каналы можно наращивать до любых размеров.

Кабелеукладчик

Миниатюрные подвижные кабелеукладчики с гибкими проводами применяют в принтерах. В КГ таких устройств применяются провода толщиной, измеряемой сотыми долями мм.

Дополнительная информация. Для скрытой проводки применять КГ можно, но нецелесообразно. Монтажная схема электросети из гибких проводников обойдётся гораздо дороже, чем сделать это из одножильных проводов.

Кабель гибкий применяют не только в подвижных системах. Им удобно соединить контакты в распределительных щитках, шкафах, где порой требуется изгибать КГ несколько раз, в случае ремонтных работ кабели можно использовать многократно. Соединения сигнальных устройств, пультов управления различного электрооборудования с источниками питания осуществляется гибкими шнурами для контрольного управления.

При выборе надо обращать внимание на модификации кабельных изделий. Есть провода с оболочками, не поддерживающие горение, тропического и холодостойкого исполнения

Для бытовых нужд наиболее подходят КГ в ПВХ оболочке, рассчитанные на напряжение 220 в. Если возникают сомнения, то стоит обратиться к профессионалам. Они помогут выбрать нужную марку изделия и осуществить её монтаж.

Некоторые заблуждения о теплом поле

Самое частое из заблуждений — многие думают, что действие теплого пола будет ощущаться через 10-15 минут после его включения. Это не так, пол станет теплым лишь через несколько часов, ведь сначала нужно прогреться бетонной плите. Даже если устроена плавающая стяжка с теплоизоляцией, для прогрева до 30-40 градусов должно пройти 3-4 часа. Поэтому, если вы планируете электрический теплый пол в ванной, знайте: для ощущения комфортной температуры под ногами, теплый пол нужно включать заранее, за 3-4 часа. В целом, теплый пол не актуален для коротких включений, от него будет толк при включении на долгие часы.

В связи с необходимостью «прогрева», возникает немало мифов об энергопотреблении. На самом деле энергопотребление несложно рассчитать. Для этого суммарную мощность пола в киловаттах, нужно умножить на количество рабочих часов.

Пример: Теплый пол в коридоре, установлен в месте, где разуваются и оставляют обувь, площадь около 2 м2, длинна кабеля 24 м, мощность 440 Вт. В киловаттах 440 Вт это 0,44 кВт, умножаем на 24 часа: 0,44*24=10,56 — десять с половиной киловатт/часов потребит данный пол при непрерывной работе одни сутки.

Стоит добавить, что в продаже имеются «умные» термостаты, которые умеют включать теплый пол за несколько часов до вашего прихода. Естественно, для этого нужно сначала запрограммировать термостат.

Как происходит монтаж

Следующий этап после выбора мощности — определить модель тёплого пола.

Два вида изделий с принципиальным отличием монтажа:

  • целостные маты с закреплёнными обогревательными элементами;
  • кабельные, которые монтируются с нужным шагом.

Как выбрать? В стандартных по конфигурации комнатах можно смело монтировать маты. Они могут быть как с одножильными, так и с двужильными кабелями. Второй тип обеспечит более быстрый прогрев комнат. Чем больше диаметр проводника, тем выше поднимется уровень температуры при максимальном включении оборудования.

Специфика установки одножильной системы предусматривает обязательное замыкание цепи. Оба конца кабеля нужно подвести к источнику электропитания. Когда площади большие, укладывать удобно «змейкой», поэтому это условие соблюсти трудно. А вот для маленькой комнаты вполне подойдёт. Тем более цена у одножильных систем небольшая.

У двухжильного тёплого пола цепи замыкают по другой системе. На концах соединяют два провода. Питание термостата так же идёт при подключении обеих жил обогревательных элементов. Модели более сложные, а значит, и более дорогие. При этом они позволяют решить проблему утепления больших площадей.

Совет. Уровень потребления электроэнергии тёплым полом прямо пропорционален его мощности. В связи с этим нужно правильно рассчитать нагрузку на электропроводку. При несоответствии проводку нужно заменить.

Если помещение сложной конфигурации, то двужильный тёплый пол решит проблему, так как возвращать кабель назад, к термостату, нет необходимости. Процесс монтажа оборудования займёт около 4-5 часов, не более.

Считается, что оба варианта тёплых полов безвредны человека. Однако двужильный кабель для тёплого пола создаёт электромагнитное поле меньше допустимого по норме в 300 раз, одножильный — в 60. По этой причине в больших кухнях и гостиных, где люди находятся дольше, чем в других комнатах, целесообразнее использовать двужильные кабели. Одножильные — в санузлах, коридорах и на лоджиях.

При укладке оборудования следует учитывать, сколько тепловой энергии будет уходить в черновой пол. Так, например, в квартирах и домах на вторых этажах и выше нет необходимости сооружать мощную теплоизоляцию, достаточно фольгированного слоя. А вот над подвалами или на холодных полах в домовладениях поверхность нужно утеплить капитально, иначе часть тепла будет уходить «в никуда». С потерей тепла уходят киловатты электроэнергии. Поэтому на теплоизоляторе для пола лучше не экономить.

Характеристика двухжильного кабеля

В качестве основного отопления предпочтительнее на пол уложить двухжильный кабель. Он более мощный, отдаёт больше тепла. Схема двухжильного провода отличается следующими характеристиками:

  • основу составляют 2 жилы; по ним идёт электричество; они являются нагревательным прибором;
  • каждая жила отделена фторопластовой изоляцией;
  • поверх проходит дренажный стержень; он способен оттянуть на себя лишнюю энергию и не дать основным жилам перегреться; перегревание происходит при «запирании» провода мебелью или ковром; дренаж подключен к термодатчику и даёт сигнал системе о повышении температуры;
  • все 3 стержня заключены в фольгированный экран, выполненный из алюминия;
  • верхним защитным слоем является толстая оболочка из стекловолокна или из полипропилена; она выдерживает температуру более 100 0С.

Как установить напольное отопление

Перед началом монтажа необходимо сделать проект «тёплого пола». В нём указывается мощность оборудования. Данные рассчитывают по норме: для обогрева на 10 м2 требуется 1 кВт энергии. Если двужильный тёплый пол является дополнительным отоплением, следует для полноценного эффекта обогреть только 10% комнаты, то соответственно, показатель будет иным, 10 Вт на 10 м2.

Кабель подключают к электричеству. В паспорте к оборудованию обязательно указывается, от какого напряжения оно работает. Если домашняя электропроводка не предусматривает использование приборов высокой мощности, то в доме рекомендуют сделать новую проводку. Некоторые системы функционируют от 230 В. Как проводят монтаж кабельного отопления?

  • В комнате предусматривают место на стене для установки терморегулятора и автоматического устройства. На поверхности стены делают углубление, которое оборудуют пластиковой коробкой. В ней будет находиться электрические провода и блок управления системой отопления.
  • Прежде чем уложить кабель, необходимо выровнять основание. Выполняют бетонную стяжку, оборудуют её теплоизоляционным материалом. По периметру помещения укрепляют демпферную ленту. Она сохранит тепло в комнате, компенсирует расширение отопительных элементов в момент нагревания.
  • Если помещение находится на 2 и более этажах, то толщина изоляции может быть 2-3 см. Рекомендуют использовать материал с отражающей поверхностью.
  • На отмеченном участке размещают маты, к которым укреплён кабель. Верхняя часть мат покрыта защитной плёнкой. Поочерёдно проводят подключение всех элементов системы.
  • Если надо уложить отдельный кабель, то на теплоизоляции устанавливают металлические ленты для крепления. Секции укладывают с определённым шагом. Его высчитывают по формуле: S помещения / L длина кабеля.
  • Концы проводов обязательно изолируют. Для этого используют термоусадочную плёнку.
  • На поверхности обогреваемой площади укладывают датчик температуры. Расстояние от стены до датчика – 60 см.
  • Датчик и все выходы проводов подключают к сети.
  • Проводят тестирование системы.
  • На пол укладывают стяжку глубиной не менее 20 мм.

Двужильный тёплый пол

Система «тёплый пол» используется уже многие годы. Она хорошо зарекомендовала себя и в загородных коттеджах, и в городских квартирах. Кабельный обогрев установить не сложно. Необходимо посчитать расходы на электричество, связанные с отоплением жилища. В качестве дополнительного обогрева кабель используют в детской комнате, в ванной, в санузле.

Одножильный или многожильный провод: что лучше?

Строение проводов Одножильный провод – это провод, у которого сечение образовано одним проводником (токопроводом, жилой) . Многожильный провод — это провод, сечение которого образовано несколькими, иногда, переплетенными между собой, жилами. Также, для придания проводу большей гибкости и эластичности, с жилами может сплетаться нить (по прочности и составу напоминает капроновую нить) . Область применения проводов Одножильные провода чаще всего применяются в стационарной проводке, например: в жилых помещениях домов и квартир, для подвода электричества к розеткам, к лампам освещения и так далее. В промышленности толстые одножильные проводники также могут использоваться и для отвода выработанной электрогенераторами электроэнергии в электросеть. Многожильные проводники используются в основном там, где от них требуется повышенная гибкость, эластичность, виброустойчивость, например: в наушниках, в тройниках-удлинителях, в проводке автомобиля, в бытовых приборах и так далее. Преимущества и недостатки одножильных и многожильных проводов Преимущества одножильных проводов: Возможно, они несколько удобны в проведении проводки в квартире. Иногда не требуют специальных клемм для их соединения, достаточно скрутить их концы щипцами и замотать изоляционной лентой, и, соединение готово. Обладают наибольшей жесткостью по-сравнению с многожильными проводами (в некоторых устройствах иногда требуется жесткость) . В основном, только одножильные провода могут использоваться в цепях, которые работают на высоких частотах. Преимущества многожильных проводов: Как говорилось выше, они гибки, эластичны, этим и объясняется их широкое использование в различной аппаратуре и технике. При использовании специальных клемм, их соединение становиться более надежным и обладает меньшим сопротивлением по току, по сравнению с одножильным проводником. Недостатки одножильного провода: Не терпит многократных перегибов, сильных вибраций – это, пожалуй, одни из весомых недостатков. Недостатки многожильных проводов: В высокочастотных цепях их применение ограничено.

Устройство одножильного теплого пола

Основной элемент одножильного теплого пола — кабель с определённым диаметром. Материалом изготовления жилы является нихром, оцинковка, латунь либо другой металл. При подаче электроэнергии благодаря сопротивлению жила прогревается.

Для максимальной безопасности при эксплуатации системы её оборачивают двумя или четырьмя слоями изоляторов:

  • термостойкий слой, материалом для которого служит поливинилхлорид, фторопласт, силиконовая резина, либо сшитый полиэтилен;
  • оболочка из фольгированного алюминия и медной сетки, которые защищают от электромагнитного излучения;
  • внешний слой из пластика, защищающий от механических повреждений;
  • медное заземление, которое подключают к подающему кабелю.

Если всё выполнено правильно, то нагревательная жила прогреется не больше, чем на 80 градусов. Изолятор выдерживает от 100 градусов. У разных производителей своя система изоляции, поэтому при покупке можно отдельно поинтересоваться, из какого материала она выполнена и во сколько слоёв.

Структура проводов

Где провод не закреплен намертво, применяют многожильный. Для стационарной проводки в доме следует выбирать одножильные провода. Для одножильного провода достаточна скрутка на длине 1-1.5 см и черная изолента на тканевой основе. Для Качественной и безопасной проводки используется двух- и трехжильный медный провод в двойной изоляции. Медный провод может в свою очередь быть цельным и многожильным. Лучше конечно многожильный.

Наш разговор о том, какой провод одножильный или многожильный выбрать, мы начнем с рассмотрения структуры провода. Он определяет насколько сильно можно изгибать провод, и насколько он стоек к такому виду деформаций. Дабы лучше понять отличие одножильного провода от многожильного, а также отличия между разрядами гибкости, давайте возьмем конкретный пример. Только обычно это провода с сечением в 16 мм2 и более. При этом выше второго класса гибкости алюминиевые провода не встречаются.

Многожильные провода могут с успехом использоваться даже там, где присутствуют значительные вибрации. Гибкость многожильных проводов позволят использовать их в любой конфигурации устройства или техники. К примеру, проводка автомобиля состоит исключительно из многожильных проводов. Если соединение одножильного провода – дело нескольких минут, то с многожильными проводниками всё значительно сложнее.

Многожильный кабель является более гибким, что облегчает его подключение к розеткам, выключателям освещения, а также укладку в коммутационную коробку. Многожильный провод лучше подходит для прокладки в разветвленных кабель-каналах.

Хочу сделать розетки с заземлением. Можно ли для данной ппроводки использовать тройной многожильный провод? Многопроволочный провод сечением 2,5 весьма толстый для подсоединения к розеточным клеммам. Почему бы не взять например кабель NYM 3×2,5 . У него достаточно мягкие жилы и их нетрудно подключать в розетках. Если у Вас несколько групп розеток то можно подвести кабель 3х2.5 до распред.

Для каких целей? Для неподвижной электрической проводки лучше одножильный, так как он более устойчив к коррозии. Если шнур для аппаратуры, переносной удлинитель и т. п—ессно многожильный с его куда большей устойчивостью к многократным изгибам и кручениям.. Бывает лучше для каких-то целей. Для массового силового низкочастотного монтажа одножильный лучше потому что тупо дешевле. Посмотрите внутри любой бытовой аппаратуры-большая часть проводников выполнена одножильным проводов .И только там .где нужна гибкость, идёт многожильный.

Для стационарных проводок одножильный. Но многожильный нужно еще оконцовывать, он менее долговечный, да и вообще для стационарных проводок не предназначен. Провод отличается изоляцией. Выбор же между ВВГ и ПВ3 делается исходя из ТЗ(условий прокладки и эксплуатации). Здесь уже не провода и розетки играют роль, а надежность автоматической защиты.

Скрутку из нескольких жёстких жил гораздо легче обжать в клеммах или сварить, что является одним из основных требований ПУЭ к качественному электрическому контакту. Механическая прочность силового однопроволочного кабеля, особенно при больших сечениях, выше, поэтому их выбор предпочтительнее для стационарной прокладки. Для создания хорошего контакта при подключении многопроволочных проводников к автоматике или оборудованию применяются специальные наконечники, устанавливаемые при помощи опрессовочных клещей.

Для перехода к освещению основного вопроса необходимо рассмотреть свойства одножильного и многожильного кабелей. Если соединение выполняется по типу скрутки, то ее легче впоследствии обжать клеммой или подвергнуть сварке. Количество таких проводов укладываемых в один канал больше, чем соответственно одножильных с аналогичным сечением. Кабель АВБбШв выпускается как в одножильной, так и в многожильной конфигурации.

Жесткость одножильного кабеля также позволяет не тратить время на опрессовку зачищенных концов при подключении к электрооборудованию. Высокая жесткость несколько упрощает соединение кабелей скруткой, которую в этом случае легче обжимать клеммами. Подключение различного электрооборудования и выключателей гораздо легче выполнять с использованием именно одножильного кабеля.

Область использования одножильного кабеля: организация электропроводки, прокладка силовых кабелей среднего или большого сечения для промышленности и транспорта.

Виды кабелей, их классификация

Прежде всего, кабели содержат в себе одну или две и более металлические жилы, покрытые изоляцией. Также они бывают покрыты броневой оплёткой. В основном продукцию классифицируют 5-ю категориями:

  • силовые;
  • контрольные;
  • управляющие;
  • коммуникации связи;
  • радиотехнические.

Силовые

Доставляют электричество на определённые расстояния к распределительным подстанциям, силовому оборудованию, электрическим щитам и пр. Они состоят из алюминия или меди. Поверхностная оболочка может быть сделана виниловой, хлопчатобумажной, резиновой и металлической.

Многожильный силовой кабель

Контрольные

Жилы сделаны из меди или алюминия. Используют для питания оборудования низкого напряжения и создания линий контроля. Площадь сечения жил варьируется в пределах от 0,75 до 10 мм2.

Управляющие

Применяют для обеспечения управляющих связей автоматизированных систем. Кабели оснащены экранированными металлическими оболочками. Экран предохраняет линии от нежелательного механического воздействия и влияния внешних электромагнитных полей.

Коммуникации связи

Высокочастотные кабели связи прокладывают на дальние расстояния, для местных коммуникаций применяется низкочастотная продукция.

Радиотехнические

Служат для осуществления связей между радиотехническими устройствами, компьютерами и другими высокотехнологическими устройствами. Примером могут служить телевизионные сетевые линии связи. Продукция содержит центральные монолитные жилы, покрытые полиэтиленом и экранированной оплёткой. Сверху кабель заключён в резиновую или пластиковую оболочку.

Телевизионный кабель

Температурный режим

Температура электрического пола зависит от датчика и программатора. Именно этими приборами задают необходимый нагрев. Но надо помнить, что каждый греющий кабель для теплого пола имеет оптимальную температуру, которая не должна превышать свой предел:

  • Максимальная температура кабелей составляет 65оС, но обычно они работают при средней температуре – 30оС. Защитная изоляция выдержит не более 100оС;
  • Рабочая температура электрического мата зависит от его марки. Обычно она колеблется в пределах от 80 до 104оС. Например, температура кабельного мата составляет максимум 60оС, а карбонового – 55оС. Максимальная рабочая температура пленочного мата составляет 55оС, хотя сама пленка выдерживает до 250оС, потом начинает плавиться.

Существует много способов электрического подогрева пола. В каждом случае выбор нагревательного элемента надо делать индивидуально, учитывая тип напольного покрытия, особенности конструкции пола, сложность монтажа и другие факторы.

Разница между кабелем и проводом

Отличие кабеля от провода

Кабель – пластиковая или резиновая магистраль, размещающая внутри несколько изолированных проводников. Проводники объединены в единую систему для удобства монтажа и эксплуатации, защиты от внешнего воздействия. Специальный кабель легко отличить по наличию броневого кожуха, предупреждающего повреждение при механическом действии.

Провод – это многожильный или одножильный носитель, оснащенный легкой трубчатой изоляцией или представленный полым металлическим стержнем с сечением жил от 1,5 мм.

Отличия кабелей от проводов заключаются в количестве жил, типе изоляции, маркировке и назначении. Ввиду двойной изоляции токонесущих жил кабель пропускает большие токи и напряжение, относительно провода. Разница составляет сотни киловольт в пользу кабеля.

Внешняя оболочка

Согласно ГОСТ 15845-80, провод – один проводник, кабель – две или более изолированных жил, объединенных в дополнительной изоляции. Если на двух или более металлических стержнях отсутствует защитная оболочка, по классификации – это провод.

Расшифровка значений

Маркировка кабеля и провода отличается буквами и цифрами.

Названия проводов содержат следующие значения:

  • буква «А» впереди указывает, что это алюминиевый провод;
  • «П» – медный провод;
  • «ПП» – 2 или 3 плоские медные жилы;
  • следующие значения: «П» – полиэтиленовая изоляция, «Р» – резиновая, «В» – виниловая, «Л» – хлопчатобумажная оплетка;
  • «Н» – дополнительная защита негорючим наиритом, «В» – винилом;
  • «Г» – буква составляет разницу в маркировке, благодаря гибкой токоведущей сердцевине;
  • «ТО» – противогнилостное покрытие.

Маркировка силового кабеля

При маркировке кабелей ГОСТом установлен следующий порядок:

  • Тип жилы. «А» – алюминиевая, отсутствие литеры – медная.
  • Назначение. «К» – контрольное, «КГ» – с повышенной гибкостью.
  • Защита. «П» – полиэтиленовая, «В» – виниловая, «Р» – резиновая, «НГ» – негорючая и «Ф» – фторлоновая оболочка.
  • Бронь или внешнее покрытие. «А» – алюминий, «С» – свинец, «П» – полимер, «В» – винил, «Р» – резина, «О» – покрытие всех фаз, «Пв» – вулканизированный пластик.
  • Защита. «Б» – антикоррозийная броня, «Бн» – негорючая броня, «2г» – двойная ПВХ лента, «Шв» – виниловый шланг, «Шп» – полимерный шланг, «Шпс» – самозатухающий полимерный шланг.

Сфера использования

Кабель 5 категории

Надежная защита от механического и агрессивного действия, увеличенный срок эксплуатации, номинальное напряжение – главные особенности кабеля, которые следует отличать от провода при монтаже в специальных условиях. Мощные изолированные системы пригодны для прокладки электросети под водой, землей, в шахтах, зонах повышенной пожароопасности, коррозионной активности.

По ПУЭ (правилам устройства электроустановок) кабель разделяют на 5 категорий:

Провод ПУГНП

По области применения провода классифицируют на монтажные, силовые, установочные группы. Первые служат для гибкой или фиксированной проводки в распределительных щитах, изготовлении радио и электронной техники. Силовые варианты являются частью электросетей, установочные провода применимы при подключении установок, систем электропередач внутри, снаружи зданий.

  • Для стационарной прокладки в закрытых помещениях подойдут провода – ПУГНП, ПУНП, АПУНП, ПВС.
  • В трубах, строительных пустотах, кабельных лотках и под штукатуркой прокладывают установочные и монтажные изделия – ПВ-1, ПВ-3, АПВ, МКЭШ.
  • В местах, требующих повышенной термостойкости, применимы провода ПНСВ.
  • Для воздушных линий подойдут СИП-2, СИП-3, СИП-4
  • Слаботочной связи – ПРППМ, ТППэп, ТРП.

Срок службы

Средний срок службы кабеля составляет 30 лет, провода – от 6 до 15 лет. Продолжительность эксплуатации обусловлена наличием/отсутствием двух и более изоляций, бронированной оболочки.

Какой кабель лучше двужильный или одножильный

Отличие одножильного от двужильного кабеля, состоит в следующем:

  • Необходимость в монтаже терморегулятора. Саморегулирующийся кабель не нуждается в установке датчика температуры и регулятора. При этом нагрев осуществляется по отдельным участкам.
  • Наличие электромагнитного поля. Некоторые разновидности одножильных кабелей имеют качественное тефлоновое покрытие. Защитный слой эффективно снижает уровень излучения. Остальные виды одножильного провода создают электромагнитное поле большей интенсивности, поэтому их рекомендуют применять для проходных помещений, прихожих, балконов, бань, саун и т.д. У теплых двухжильных полов излучение полностью отсутствует, что делает полностью безопасной эксплуатацию для жилых помещений: спален, детских комнат и т. д.

Некоторые производители, стремясь снизить стоимость саморегулирующихся теплых полов, изменяют внутреннее устройство, оставляя только греющую матрицу и минимальную изоляцию. Правильная методика выбора саморегулирующего кабеля связана с необходимостью определить, присутствует ли на кабеле наружная изоляция и медный экранирующий слой. О наличии свидетельствует маркировка СТ, CF, CR.

Распространённые многожильные кабельные изделия

Одножильный провод или многожильный: классы гибкости проводов

Выбор продукции с несколькими каналами шире.

  • ППВ — плоский жёсткий провод с 2–3 медными моножилами. Двужильные разновидности применяют для простых схем освещения, электропроводки в однофазной системе. Такими проводами оснащают гаражи, дачи, но они не подходят для трёхфазных сетей. Трёхжильный ППВ подойдёт к сложным схемам освещения. Нормативно его разрешено прокладывать только стационарно в лотках, коробах, кабель-каналах, защитных гофрированных трубах.
  • ВВГ — кабель круглый гибкий в ПВХ изоляции (ВВГ п — плоский). Подлежат открытой и закрытой прокладке. Наиболее востребована марка ВВГ нг. Безопасен при одиночной и групповой прокладке. Кабель применяется в разводке освещения, в силовых линиях. С помощью него выполняю ввод в этажный, квартирный щитки. Радиус изгиба 10–15 диаметров (7,5 — для марок с многопроволочными жилами).

  • NYM — аналог ВВГ нг-LS, который производится в соответствии с немецким стандартом DIN 57250.
  • ПВС — провод соединительный в поливинилхлоридной изоляции. Имеет 3–5 многопроволочных изолированных жилы, которые скручены и объединены ПВХ оболочкой. С помощью него изготавливают бытовые удлинители, подводят питание к бытовым приборам: плитам, чайникам, холодильникам, стиральным и посудомоечным машинам. Для стационарной проводки подойдут модификации ПВС нг, ПВС нг-LS (нг — пониженной горючести, LS — низкое дымовыделение).
  • ШВВП — шнур виниловый плоский с 2+ параллельными изолированными жилами из медных нитей. Отличается от предшественника формой, ценой немного ниже.

Необходимое число жил определит даже начинающий электрик. В самой простой однофазной цепи понадобится либо двужильное соединение, либо фаза и ноль могут идти по отдельным моножилам. Трёхфазная система предполагает минимум 4 токопроводящих канала. Если на каждый пустить разные провода, их количество осложнит укладку, создаст путаницу и нагромождения. Многожильное изделие упорядочивает, облегчает монтаж, формирует эстетичную проводку.

Многожильная жила или монолит — какой кабель лучше

Кабель с одной жилой обычно называют жестким, а гибким считается кабель с многопроволочной жилой. Гибкость кабеля тем выше, чем тоньше каждая проволочка, и чем больше число этих проволочек в жиле.

В зависимости от гибкости кабель делится на семь классов. Самый гибкий – 7-ой класс, а моножила относится к 1-ому классу. Кабель высокого класса гибкости стоит дороже.

Назначение жесткого кабеля – это укладка в грунт, заделка его в стены, в то время как гибкий кабель применяют для подключения электроприборов или подвижных механизмов. С точки зрения эксплуатации не имеет значения, какой кабель жесткий или гибкий. Что касается монтажа, то все зависит от предпочтений конкретного электрика.

Важно отметить, что концы гибкого кабеля, впоследствии вставляемые в выключатели или в розетку, обязательно необходимо пропаять и обжать специальными трубчатыми наконечниками – оконцевателями. Жесткий кабель не требует такой процедуры

Гибкий кабель более уместен для подключения осветительных устройств, так как эти устройства меняются довольно часто. Если взять для этих целей жесткий кабель, то при подключении нового электрооборудования велика вероятность, что он сломается.

Изоляция жил и оболочка кабеля

Двойная изоляция однозначно лучше. Как известно, срок службы кабеля в двойной изоляции составляет 30 лет, а в одинарной оболочке срок службы − до15 лет.

Важно:

  • — для прокладки в сауне или в другом горячем помещении используются термостойкие кабели;
  • — маркировка «нг» означает, что кабель не поддерживает горение, но это не значит, что он термостойкий, то есть для высоких температур такой кабель не предназначен;
  • — есть кабели, которые могут «работать» при воздействии пламени в течение 120, 60 или 30 минут, на них вы увидите маркировку соответственно Е120, Е60 или Е30;
  • — кабель с полиэтиленовой оболочкой допустимо прокладывать как открытым способом, так и в грунте;
  • — кабель с ПВХ (поливинилхлорид) изоляцией можно прокладывать в кабельных каналах или в помещении.

Характеристики одножильного и многожильного кабеля. Сфера их применения

В чем отличие одножильного и многожильного кабеля? Особенность одножильного провода состоит в том, что токопроводящим элементом является одна жила с сечением из стандартного ряда. В многожильном проводе электрический ток проводится по нескольким проводникам, сплетенным между собой и имеющим суммарное сечение. Зачастую проводящие жилы сплетены с непроводящей нитью, которая необходима для придания кабелю гибкости.

Характеристики различных видов кабеля

Одножильный и многожильный кабели обладают своими особенностями. Но нужно учитывать, что один и тот же параметр провода может обладать и положительными свойствами, и отрицательными. Это зависит от предъявляемых требований к прокладке кабеля.

Одножильный кабель

  • Одножильный кабель имеет небольшую стоимость, если сравнивать его с многожильным кабелем. Этот параметр является причиной большей распространенности провода с одной жилой.
  • Кабель является жестким. Этот параметр позволяет уложить провод более красиво, нежели гибкий кабель. А зачищенные жесткие концы провода не требуется опрессовывать при подключении к различным приборам и автоматическим выключателям.
  • Скрутка из одножильных кабелей проще обжимается клеммами, благодаря их повышенной жесткости. А это является основным требованием по ПУЭ.
  • Подключение к электросети осветительных приборов, выключателей и розеток делается более быстро, чем при использовании многожильного кабеля.
  • При необходимости использования силового кабеля большого сечения лучше выбирать одножильный, исходя из его прочности и стоимости;
  • При укладывании кабеля в пластиковый кабель-канал или штробу в стене удобнее укладывать более жесткий одножильный провод.

Таким образом, одножильный провод является более эффективным и надежным по ряду параметров, в отличие от многожильного.

Многожильный кабель

  • Многожильный провод характеризуется повышенной гибкостью, поэтому его очень легко укладывать к коммутационные коробки, подводить к выключателям и розеткам. Этот параметр является решающим при необходимости установки в одной распределительной коробке множества соединений;
  • Многожильный гибкий кабель лучше укладывается в разветвленные пластиковые кабель-каналы. Также в одну коробку можно проложить несколько гибких многожильных кабелей в отличие от жесткого одножильного с подобным сечением.
  • При проведении опрессовки при применении особого оборудования контакты являются надежным и прочными, также как и у одножильного провода;
  • Различные проводники обладают «поверхностной проводимостью», которая предполагает неравномерное распределение электрического тока по сечению. Ток как бы вытесняется к поверхности проводника. Проводимость многожильного кабеля является более высокой, благодаря более высокому суммарному значения площадей поверхности у нескольких жил. Нагревается такой провод меньше.

Сфера использования одножильного и многожильного кабелей

Сфера применения разных типов кабеля зависит от их различающихся свойств. В квартирах стационарная проводка, а также укладка силового кабеля большой и среднего сечения, осуществляются с помощью одножильного провода. Одножильный кабель также применяется на промышленных предприятиях для передачи электрической энергии. Энергоснабжение подвижного состава на железной дороге осуществляется также посредством одножильного провода.

Многожильные провода применяются там, где от электрической сети требуется повышенная устойчивость к вибрации или множеству изгибов. Их используют в промышленных и бытовых удлинителях, которые питают электричеством различные агрегаты и подвижные устройства, электрической проводке в автомобилях, проводах различных аудиосистем и наушников.

В интернет-магазине электротоваров «СИ Электро всегда в большом ассортименте кабели всех видов.

Подготовлено компанией «СИ Электро»

сравнение по сферам применения и особенностям эксплуатации.

Нередки случаи, когда любители или профессиональные электрики стараются выяснить, что лучше – многожильный или одножильный провод. Сравнивать кабельную продукцию данных видов категорически неправильно, и если кто-либо пытается это сделать, то он лишний раз подтверждает свою некомпетентность. Это все равно, что сравнить нить для шитья и леску, которые используются в совершенно разных ситуациях и подходят для достижения неравнозначных целей.

Выбирая категорию провода, нужно ориентироваться на две основные составляющие – место расположения и условия эксплуатации. В нашей статье будут рассмотрены конструктивные особенности, отличия и технико-эксплуатационные характеристики обеих разновидностей кабеля, приведены области применения.

к содержанию ↑

Из чего состоит провод или кабель

Как известно, провод и кабель – разные продукты, но в рамках статьи обращать внимание на это не будем. Любой проводник состоит из токоведущей жилы, которая может быть оголена или покрыта одно-, двухслойной изоляцией. Последняя производится из диэлектриков, к которым относят поливинилхлорид, каучук, фторопласт и полиэтилен. Есть более специфические изоляционные материалы, добавляющие проводу различные свойства (например, позволяющие погружать изделие в воду на определенную глубину). Жилы изготавливаются из алюминия или меди. Последний металл считается более современным и надежным.

Жилы могут отличаться по структуре:

  1. Однопроволочные являются более жесткими. В их состав входит один цилиндрический/секторный прут. Нередко однопроволочные именуются монолитными.
  2. Многопроволочные жилы характеризуются повышенной гибкостью (мягкостью). Их конструкция подразумевает использование семи и более тонких проволочек. Точное число проволок зависит от конкретной модели кабельной продукции и прописывается в ТУ или ГОСТ. В основном количество проволок подбирается в зависимости от требуемого поперечного сечения или класса гибкости.

Важно. Понятия однопроволочная и многопроволочная относятся к жилам. При этом возникает путаница с названиями одножильные и многожильные, когда становится непонятно, о чем идет речь: о числе токоведущих жил в кабеле или количестве проволок в одном проводнике. Важно прояснять данный момент.

к содержанию ↑

Одножильный или многожильный провод: сравнение

В дальнейшем приводится сравнение однопроволочного и многопроволочного кабелей, но почему-то больше прижились названия из заголовка, которые, по сути, описывают количество жил, а не проволок в конкретном проводнике.

Однопроволочный провод состоит из цельной жилы и имеет одно из стандартных сечений – 0,5, 1, 1,5, 2,5, 4 кв. мм и т. д. Многопроволочный кабель включает несколько проводников, переплетающихся друг с другом, при этом суммарное сечение равняется одной из стандартных величин, перечисленных выше. В конструкцию второго типа кабеля может вплетаться нить (например, капроновая), не проводящая электрический ток. Основное предназначение данного элемента – повышение гибкости изделия.

к содержанию ↑

Материал изделия

Медь и алюминий могут использоваться при производстве кабельной продукции независимо от количества жил и структуры проводников. Намного реже можно встретить изделия из сплава алюминия с медью. Если раньше алюминиевым проводам не было альтернативы, то с течением времени они были вытеснены медными изделиями, характеризующимися повышенной функциональностью.

Китайская бытовая техника может иметь шнуры из стальных жил, которые лишь частично покрываются слоем меди. Такой вариант хоть и является бюджетным, но не оправдывает сэкономленные средства: проволока получается хрупкой, ломкой и практически не поддается пайке (лужению). В качестве примера можно привести дешевые китайские гирлянды.

к содержанию ↑

Класс гибкости

В нормативных документах прописываются конструкционные параметры, которыми должен обладать однопроволочный или многопроволочный кабель. Чтобы охарактеризовать обе разновидности кабельной продукции, следует разобраться в технических параметрах. Характеристики прописываются в ГОСТ, что позволяет выполнить классификацию и отнести каждый провод к определенному виду и разряду.

Класс гибкости используется для описания того, насколько кабель устойчив к деформации. Например, на промышленном производстве для создания магистральных линий применяют кабель первого класса гибкости.

Второй класс указывает на более гибкую продукцию. Эластичность повышается за счет наличия нескольких проволок. С третьего по шестой классы кабели отличаются числом и диаметром нитей, при этом в ГОСТ прописывается максимальный диаметр каждой.

Провод ПВ-1 – наиболее яркий «представитель» первого класса. Он состоит из одной токоведущей жилы, спрятанной под слоем качественной изоляции. КОГ-кабель, прямая противоположность ПВ-1, относится к шестому классу. Его высокая гибкость достигается за счет наличия большого числа тоненьких нитей.

В качестве примера можно рассмотреть провода одинакового сечения (1 кв. мм) третьего и пятого классов. Главное наблюдение: количество отдельных металлических нитей в кабеле пятого класса будет больше в сравнении с продукцией третьего.

Любое волокно производится из материала, способного проводить ток и тепло. Если номинальное сечение не превышает 1 кв. мм, то такой провод изготавливается исключительно из меди. Отожженная медь с металлическим покрытием позволяет создать волокна, которые применяются при выпуске кабеля любого класса гибкости. Алюминиевый провод с сечением 16 кв. мм или выше может характеризоваться высокой гибкостью.

к содержанию ↑

Состав изоляционного слоя

Изоляция производится из диэлектрических материалов, которые гарантируют надежную защиту человека от поражения электрическим током. Одновременно с тем изоляционный слой защищает и сам кабель от механических и других повреждений. Конкретный тип материала зависит от поставленных целей. Более качественные изоляторы обеспечивают гибкость не хуже внутренней жилы, сохраняя прочность на протяжении всего срока эксплуатации кабеля.

Наиболее распространены изоляционные материалы следующих видов:

  1. Поливинилхлорид. К основным преимуществам ПВХ относятся способность выдерживать широкий спектр низких температур (с сохранением рабочих параметров), высокая гибкость (благодаря чему возможна прокладка в труднодоступных точках) и стойкость к воздействию окружающей среды и химически активных элементов. ПВХ не страшится влаги, кислоты и механических нагрузок. Из недостатков стоит выделить потерю полезных качеств при продолжительном воздействии высоких температур, появлением ломкости. При этом ультрафиолетовые лучи повышают скорость разложения.
  2. Сшитый полиэтилен изготавливается в нескольких вариациях в зависимости от уровня плотности. Все разновидности характеризуются стойкостью к негативным воздействиям окружающей среды. СПЭ бывает обычной или вулканизированной формы. Материал первого типа не способен противостоять сильному нагрева, второго – может переносить воздействие даже критически высоких температур.
  3. Каучуковые (резиновые) материалы имеют различный состав. При этом компаунды могут состоять из природных или синтетических компонентов. Резина характеризуется повышенной гибкостью, но с течением времени (срок зависит от конкретной модели) этот показатель снижается, поэтому покрытие может потрескаться. Наконец, данный изолятор не выдерживает высокие температуры, а максимально допустимый нагрев не должен превышать 65 гр. Цельсия.
  4. Фторопласт характеризуется уникальными параметрами. Этот изоляционный материал очень крепок, устойчив к химическим активным и агрессивным веществам, а также выдерживает любые механические нагрузки, исключая повреждения. С другой стороны, столь высокой прочности удалось добиться за счет снижения эластичности, поэтому фторопласт подходит кабельной продукции низкого класса гибкости. В процессе монтажа нужно соблюдать осторожность и внимательность.
  5. Бумажные изоляционные материалы пропитываются диэлектрическими составами, при этом в наши дни подобные изделия встретить непросто. Технология считается очень устаревшей, поэтому заменяется более современными аналогами. Пропитка выполняется с помощью масла, канифоли или воска, а за основу берут сульфатную целлюлозу. В силовом кабеле данный материал может использоваться исключительно как один из многих изоляционных слоев. В качестве самостоятельной обмотки бумажный изолятор не применяют, поскольку он не может обеспечить защиту от внешних негативных факторов окружающей среды.

В зависимости от поставленных целей может подойти несколько вариантов кабельной продукции, но перед принятием окончательного решения следует рассмотреть общее сечение провода.

к содержанию ↑

Особенности сечения

Площадь сечения – один из основных технических параметров кабельной продукции, от которых зависит возможность эксплуатации в той или иной ситуации. Именно сечение влияет на максимально допустимую нагрузку, оказываемую на изделие без уменьшения качества.

Чтобы вычислить допустимую нагрузку, загляните в технический паспорт оборудования, планируемого к подключению в конкретной комнате. Сила тока рассчитывается по простой формуле I = P/220, где P – общая мощность всех электрических приборов. На 1 кв. мм медного провода допустим ток нагрузки 10 А, алюминиевого – 8 А. Очевидное преимущество меди!

Если электрическая проводка прячется в штробах стен или специальных кабель-каналах (коробах), то данные величины нужно сократить на 20% (то есть умножить на коэффициент 0,8). Если подходить более придирчиво, то поправочный коэффициент будет отличаться в зависимости от конкретного случая.

к содержанию ↑

Выбираем между одножильным и многожильным проводом

Чтобы принять окончательное решение, нужно сравнить все достоинства и недостатки одно- и многожильных проводов в зависимости от конкретной ситуации.

Достоинства одножильных проводов

Для начала рассмотрим одножильные кабели. Проводники данного типа считаются установочными: речь идет о проводах, которые монтируются один раз, и после этого не будут перемещаться, сгибаться и подвергаться любым другим механическим воздействиям.

Основным преимуществом изделия является минимальное сопротивление. К примеру, медные проводники с сечением 1 кв. мм имеют сопротивление 18,1 Ом на 1 км. Сопротивление аналогичного изделия пятого класса гибкости может достигать 19,5 Ом. Разница не такая значительная, поэтому ее можно уложить в погрешность.

Объяснить данную разницу легко: с уменьшением сечения одного проводника увеличивается сопротивление. В самом идеальном случае все проволоки многожильного кабеля соединены друг с другом, являются единым целым. Но даже если они равны по сечению, структуре и произведены из одного и того же материала, все равно возникает определенное сопротивление. Значит, чем больше таких проволочек, тем выше суммарное сопротивление кабеля.

Далее следует обратить внимание на удобство установки, особенно когда нужно соединить несколько проводников. В ПУЭ прописаны различные варианты соединителей, включая винтовые, зажимные, сварочные, прессовочные и даже пайку. В дальнейшем будем разбирать медный провод, поскольку с 2001 года при организации электрической проводки в доме алюминиевый кабель использовать запрещено.

Сравним возможность использования различных соединителей для одно- и многожильных проводов (при этом скрутка недопустима в обоих случаях):

  1. Винтовыми клеммами и обычными винтами с пластинами проще всего соединять одножильную продукцию. В таком случае жила более толстая и прочная, поэтому винт не сможет ее перерезать или повлиять на величину сечения. Если кабель состоит из нескольких проволочек, то это может привести к тому, что часть из них вылезет с посадочного места.
  2. Зажимные клеммы WAGO идеально подходят для одножильного провода.
  3. Нетрудно выполнить сварку проводов с одной жилой, однако и многожильная продукция поддерживает данный тип соединения. С другой стороны, более гибкие проводники с большим количеством тонких проволочек в процессе сварки можно с легкостью повредить или оборвать, что ухудшит качество соединения.
  4. Прессовка позволяет надежно соединять как одножильные, так и многожильные провода. Однако если у вас нет специального инструмента, то для качественного соединения одножильного кабеля с большим сечением придется основательно помучиться.
  5. Наконец, пайка может использоваться при коммутации проводников малого сечения. Намного проще выполнить пайку многожильной продукции, поскольку в большинстве случаев место ограничено, и провод приходится хорошенько сгибать.

Напоследок отметим еще одно преимущество одножильного кабеля – более приемлемые цены. В зависимости от конкретной модели, производителя и качества используемых материалов разница в цене между одножильными и многожильными проводами может быть как незначительной, так и многократной.

к содержанию ↑

Достоинства многожильных проводов

Несмотря на огромное количество преимуществ одножильного кабеля, он не является единственно верным и лучшим решением на все случаи жизни. И вы это поймете при рассмотрении достоинств его «оппонента».

Основным положительным моментом при эксплуатации многожильного кабеля является более высокая гибкость. Особенно ярко она проявляется на проводниках большого сечения – от 10 кв. мм и выше. В бытовой сфере подобные изделия используются крайне редко, но в некоторых случаях без них не обойтись.

Многожильный провод достаточно просто монтируется, а после установки может свободно перемещаться с одного места на другое. Однако даже самые гибкие кабели имеют максимально допустимый радиус изгиба, который варьируется в пределах 5-10 диаметров изделия. В большинстве случаев все зависит от используемой изоляции.

Важно. В переносных электрических установках эксплуатируется исключительно гибкий многожильный провод. Раньше он назывался шнуром, но в настоящее время данное обозначение не используется.

Про возможности соединения многожильного кабеля мы писали выше в достоинствах одножильного. В пользу первых остается добавить лишь то, что современные производители выпускают специальные латунные наконечники. Это достаточно дешевые изделия, позволяющие выполнить коммутацию многожильного кабеля в считанные секунды без использования специального инструмента. Их обычно применяют вкупе с винтовыми клеммами или клеммами WAGO после завершения прессовки.

Таким образом, это позволяет нивелировать все ранее перечисленные преимущества одножильной проводниковой продукции (в рамках данных способов соединения). Напомним, что нельзя просто взять и скрутить многожильный кабель. В таком случае качество соединения будет отвратительным.

При выборе между одножильными и многожильными проводниками следует учитывать множество различных факторов, но основное предпочтение отдавайте области применения. Если происходит монтаж скрытой проводки в стене (то есть провод не будет перемещаться с места на место), то выбор в пользу более дешевого одножильного кабеля вполне очевиден. Если необходимо подключить временную электрическую установку, то куда более практичным окажется многожильный аналог.

Многожильный или одножильный провод – что лучше: сравнение по сферам применения и особенностям эксплуатации.

Одножильный и многожильный кабель

одножильный или многожильный кабель

Все Вы знаете, что кабель, который используют для проводки в квартирах и домах, состоит из нескольких изолированных проводов в общей изоляции. Бывают кабеля и другого строения, но, как правило, они используются для несколько иных целей.

Одножильный провод – это провод в кабеле представляющий собой одну медную или алюминиевую жилу.

Многожильный провод – это провод в кабеле представляющий собой множество жил маленького сечения.

Так зачем же нужны одножильные или многожильные провода? Если существуют одножильные и многожильные провода, значит каждый из них предназначен для какой-то определенной цели.  И применять одножильный провод там, где целесообразно применять многожильный  было бы ошибочно и ирационально.



Условия эксплуатации одножильных проводов.

- По своим физическим качествам одножильный провод жестче по отношению к многожильному проводу, а при достаточно больших сечениях, даже согнуть его целая проблема

Кабель внутри которого исспользуется жесткий одножильный провод обладает рядом преимуществ при монтаже квартирной электропроводки.  Ведь, если провод, в каком-то смысле, держит форму, то его намного удобнее укладывать в штробе, делать скрутки большого количества проводов и т. д.

И вообще, из своего опыта знаю, что, при монтаже электропроводки и различной фурнитуры (розетки , выключатели ,светильники и т.д.), намного удобнее использовать одножильные провода.

Условия Эксплуатации многожильных проводов.

Если одножильные провода применяются в электропроводке квартир, домов и т.д., то где же тогда применяются многожильные провода?

Чтобы ответить на этот вопрос, стоит лишь подумать об особенностях многожильного провода, а это гибкость. Ведь, как я упоминал выше, одножильные  провода обладают большей жесткостью и их сложнее сгибать и т. д. В то время, как многожильные провода наоборот — более эластичны, сгибать их проще и, я бы не сказал, что они держат форму, как это делают одножильные.

В связи с этими особенностями многожильных проводов их используют там, где необходимы подобные качества проводов. Например, многожильные провода удобнее применять в автомобилях, также вы могли заметить, что все провода электроприборов многожильные -  и это удобно! Еще в пример можно привести различные переноски и т. д. Думаю, вы и сами можете вспомнить ряд случаев, где применение многожильных проводов значительно удобнее, чем одножильных.



И так сегодня мы рассмотрели достоинства и недостатки одножильных/многожильных проводов

Достоинства одножильного провода:

- Более удобны при монтаже электропроводки в квартирах и домах.

- Обладают большей жесткостью, удобно делать скрутки.

- Возможно применение в высокочастотных цепях.

Достоинства многожильного провода:

- Более гибкие,  что дает этим проводам большее удобство, при целесообразном использовании.

- Обладает большей проводимостью и часто используются в различной аппаратуре.

- И, пожалуй, их удобнее паять .

Недостатки одножильного провода:

- Не терпит многократных перегибов и сильных вибраций.

Недостатки многожильных проводов:

- Ограничено применение в высокочастотных цепях

45070116589091735="27"> И помните, что при нецелесообразном применении одножильного или многожильного провода, его достоинства вполне могут превратится в недостатки.



В этой категории нет товаров.

Разница между одноядерными и многоядерными промышленными кабелями

Применение электрических кабелей может быть можно найти в гаджетах, домах, организациях, заводах, строительных площадках, торговых центрах, и улицы. Они используются для связи и передачи электроэнергии. Есть два типа электрических кабелей: одножильные и многожильные. «Ядро» в названии относится к количеству соединений, которые могут быть выполнены. используя эти кабели.

Эти кабели могут выглядеть одинаково, но их функциональность варьируется в зависимости от изготовления кабелей и условий, в которых они может использоваться в.В этой статье представлены различия между этими кабелями. сначала описывая конструкции, а затем их применение.

  • Конструкция одножильного кабеля:

Как следует из названия, одножильные кабели имеют одножильный провод с алюминиевой или медной изоляцией. Хотя эти кабели имеют один провод, их толщина и калибр могут отличаться. Если диаметр кабеля большой, гибкость, достигаемая с его помощью будет меньше.

Одножильные кабели могут быть одножильными или многожильными. Твердые имеют большой диаметр и хорошую жесткость, а также стойкость. Многожильные одножильные кабели обладают большей гибкостью, чем одножильные. строительство.

  • Конструкция многожильного кабеля:

Многожильные кабели объединяют несколько проводников или сигналы в единую внешнюю оболочку из ПВХ или полиэтилена. В оболочка делает кабель более прочным и обеспечивает механическую защиту.Алюминий оболочка часто используется под поверхностью куртки для обеспечения электромагнитного экранирование. Для дальнейшего повышения механической прочности каждый проводник может иметь отдельная куртка.

Пусть Теперь перейдем к распространенным применениям одножильных и многожильных кабелей.

  • Применения одножильных кабелей:

Одножильные кабели широко используются для бытового назначения, например, бытовых электроприборов. Они используются для проводка, отвечающая за передачу электричества в гаджетах, компьютеры и панели управления.Они также используются для передачи энергии между машины или облегчить общение. Хорошим примером может служить внешний аккумулятор и USB-кабель.

  • Применения многожильных кабелей:

Применения многожильных кабелей могут быть встречается в различных отраслях промышленности. Они отличные проводники электричества и может приводить в действие тяжелые машины. В области аудиотехники многоядерные кабели часто используются для передачи аудиосигналов между оборудованием.Многожильные кабели широко используются в телевизионных студиях, где используется 26-контактный кабель. используется для подключения видеокамер к блокам управления камерами. Их приложения могут также можно найти в автомобильном секторе. Тонкостенные многожильные кабели используются в электрические компоненты внутри транспортного средства.

Ищете качественные провода и кабели для вашего бизнеса? Если да, то выберите

Rolliflex, один из ведущих производителей электрические провода и кабели в Индии.

Wire & Single Core Cable

У нас есть обширная коллекция проводов и одножильных кабелей, в которую входят распределительные устройства и кабели с тройным номиналом, провода для подключения и оборудования, термопары и высокотемпературные провода.

Что такое провод?

Провод - это одна металлическая жилка или несколько жил в одной изолированной гильзе. Они отправляют и принимают телекоммуникационные сигналы, несут механические нагрузки и могут передавать электричество. Провода доступны в различных размерах и типах, таких как одножильные, одножильные, многожильные и плетеные.

Что такое одноядерный?

Одножильный означает, что имеется цельный кусок металлического провода, обычно медного или алюминиевого, с изоляцией вокруг него. Проволока может быть разного калибра, при увеличении ее размера гибкость обычно снижается.

В чем разница между проводом и одножильным сердечником?

Провод и одножильный могут относиться к одному и тому же в зависимости от использования термина провод. Если есть только одна жила, то проволока будет одножильной.

Какие типы проводов существуют?

Ниже приведены наиболее распространенные типы доступных проводов, каждый из которых может использоваться для различных типов проектов: коммерческих, промышленных и даже личных.

  • Плетеный провод - это небольшие жилы проволоки, сплетенные вместе и заключенные в изолированную гильзу.Они хорошо проводят электричество, долговечны и используются для снижения шума или защиты от электромагнитных помех.
  • Провод для агрессивных сред - используется в средах с высокими температурами и материалами, которые могут повредить провода, такие как масла, УФ-свет, а также некоторые кислоты и щелочи.
  • Высокотемпературный провод - жилы обычно медные с никелевым покрытием. Материал изолятора должен выдерживать высокие температуры.
  • Монтажный и аппаратный провод - обычно одиночный изолированный провод, который используется в приложениях с низким напряжением и малым током.Используется для внутренней компьютерной проводки, бытового электронного оборудования, бытовых приборов, панелей управления и в некоторых областях транспортных средств.
  • Провод термопары - используется в термопаре от точки датчика до конечной точки CJC, где они измеряют сигнал.

Какие типы одножильных кабелей существуют?

Одножильные кабели для проводки лучше всего подходят для стационарных установок, а также для внутренней проводки определенных типов устройств. В зависимости от размера котла диапазон напряжения и температуры, в котором он может работать, будет различным.

Что такое распределительное устройство?

Кабель распределительного устройства - это электрический кабель, используемый в системах распределительного устройства, которые изолируют электрическое оборудование. Это общий термин, так как он может относиться ко многим различным типам кабелей, которые могут выполнять эту работу, например, к кабелю с тройным номиналом. Система распределительного устройства помогает защитить энергосистему от условий, которые могут быть слишком высокими, а также от неисправностей.

Что такое кабель с тройным рейтингом?

Кабель с тройным номиналом, также известный как панельный кабель, представляет собой тип одножильного кабеля, который является огнестойким и имеет высококачественную изоляцию.Это высокотемпературные кабели, которые могут непрерывно работать в условиях высоких температур.

Одножильный кабель | AWA PVC & XLPE одножильный кабель

Одножильный кабель - это один тип силового кабеля, который состоит из одного одножильного провода, жилы которого изготовлены из алюминия или меди, с изоляцией из ПВХ, полиэтилена или сшитого полиэтилена. Хотя эти кабели имеют один провод, их толщина и калибр могут различаться. Если диаметр кабеля большой, гибкость, достигаемая с его помощью, будет меньше.
Одножильные кабели могут быть одножильными или многожильными. Одножильные одножильные кабели обладают хорошим уровнем жесткости и прочности, но менее гибки, чем многожильные. Сплошные кабели имеют большой диаметр и обеспечивают хорошую жесткость в сочетании с прочностью. Многожильные одножильные кабели обладают большей гибкостью, чем прочная конструкция.

Применение:
Одножильные кабели в основном используются в цепях питания и освещения, как в бытовых, так и в коммерческих целях.Они также используются во внутренней проводке оборудования, подходящего для установки в трубопроводах и на грузовиках.

Многожильный кабель, состоящий из нескольких жил, но с одной оболочкой, оболочка из ПВХ, ПЭ или сшитого полиэтилена. Для дальнейшего повышения механической прочности каждый проводник может иметь отдельную оболочку.


Наши клиенты работают в более чем 50 странах. Регионы экспорта включают Европу, Северную Америку, Северную Африку, Ближний Восток, Юго-Восточную Азию и т. Д.

Мы сертифицируем по ISO 9001: 2015, ISO 14001: 2015, OHSAS 18001, сертификат CCC, сертификат UL и так далее.

Мы предлагаем морские кабельные уплотнения, деревянные барабаны / стальные барабаны / стальные барабаны и т. Д., Длина кабеля может быть изменена в соответствии с потребностями заказчика.

У нас есть полная система контроля качества, современное лабораторное оборудование, чтобы гарантировать, что каждая партия товара, отправляемая клиентам, соответствует требованиям качества.Между тем мы принимаем требования к тестированию от клиентов и сторонних агентств тестирования.

Мы уверены, что отличная команда профессионалов - лучшая гарантия качественного обслуживания!

Одножильный кабель ⋅ Крепление, серия RVEC (MISUMI) | MISUMI

MAST-RVEC-0. 5-BE- [10-100 / 10]
MAST-RVEC-0.5-BK- [10-100 / 10]
MAST-RVEC-0.5-BR- [10-100 / 10]
МАСТ-РВЭК-0.5-GN- [10-100 / 10]
MAST-RVEC-0.5-GY- [10-100 / 10]
MAST-RVEC-0.5-H- [10-100 / 10]
MAST-RVEC-0.5-O- [10-100 / 10]
MAST-RVEC-0.5-R- [10-100 / 10]
MAST-RVEC-0.5-W- [ 10-100 / 10]
MAST-RVEC-0.5-Y- [10-100 / 10]
MAST-RVEC-0.75-BE- [10-100 / 10]
MAST- РВЭК-0,75-БК- [10-100 / 10]
МАСТ-РВЭК-0.75-BR- [10-100 / 10]
MAST-RVEC-0.75-GN- [10-100 / 10]
MAST-RVEC-0.75-GY- [10-100 / 10]
MAST-RVEC-0.75-H- [10-100 / 10]
MAST-RVEC-0.75-O- [10-100 / 10]
MAST-RVEC-0.75-R- [ 10-100 / 10]
MAST-RVEC-0.75-W- [10-100 / 10]
MAST-RVEC-0. 75-Y- [10-100 / 10]
MAST- РВЭК-1,5-БЭ- [10-100 / 10]
МАСТ-РВЭК-1.5-BK- [10-100 / 10]
MAST-RVEC-1.5-BR- [10-100 / 10]
MAST-RVEC-1.5-GN- [10-100 / 10]
MAST-RVEC-1.5-GY- [10-100 / 10]
MAST-RVEC-1.5-O- [10-100 / 10]
MAST-RVEC-1.5-R- [ 10-100 / 10]
MAST-RVEC-1.5-W- [10-100 / 10]
MAST-RVEC-1.5-Y- [10-100 / 10]
MAST- РВЭК-2,5-БЭ- [10-100 / 10]
МАСТ-РВЭК-2,5-БК- [10-100 / 10]
МАСТ-РВЭК-2.5-BR- [10-100 / 10]
MAST-RVEC-2.5-GN- [10-100 / 10]
MAST-RVEC-2.5-GY- [10-100 / 10]
MAST-RVEC-2.5-H- [10-100 / 10]
MAST-RVEC-2.5-O- [10-100 / 10]
MAST-RVEC-2.5-R- [ 10-100 / 10]
MAST-RVEC-2.5-W- [10-100 / 10]
MAST-RVEC-2. 5-Y- [10-100 / 10]
MAST- RVEC-4.0-BE- [10-100 / 10]
MAST-RVEC-4.0-BK- [10-100 / 10]
MAST-RVEC-4.0-BR- [10-100 / 10]
MAST-RVEC-4.0-GY- [10-100 / 10]
MAST-RVEC-4.0-H- [10-100 / 10]
MAST-RVEC-4.0-O- [10-100 / 10]
MAST-RVEC-4.0-R- [10-100 / 10]
MAST-RVEC-4.0-W- [ 10-100 / 10]
MAST-RVEC-4.0-Y- [10-100 / 10]
MAST-RVEC-6.0-BE- [10-100 / 10]
MAST- РВЭК-6.0-БК- [10-100 / 10]
МАСТ-РВЭК-6.0-БР- [10-100 / 10]
МАСТ-РВЭК-6.0-GN- [10-100 / 10]
MAST-RVEC-6.0-GY- [10-100 / 10]
MAST-RVEC-6.0-H- [10-100 / 10]
MAST-RVEC-6.0-O- [10-100 / 10]
MAST-RVEC-6.0-R- [10-100 / 10]
MAST-RVEC-6.0-W- [ 10-100 / 10]
MAST-RVEC-6. 0-Y- [10-100 / 10]

Общие соображения при выборе кабеля питания

Медь или алюминий?

Во всем мире используются тысячи типов кабелей.Они используются в самых разных приложениях: от волоконно-оптических линий для передачи данных и телекоммуникаций до подземной передачи электроэнергии сверхвысокого напряжения при 275 кВ или выше .

Некоторые принципы проектирования являются общими для силовых кабелей, независимо от того, используются ли они в промышленном секторе или в сфере электроснабжения.

Общие соображения при выборе силового кабеля (фото: guanlite.com)

Для многих типов кабелей жилы могут быть из меди или алюминия.

Первоначальное решение, принятое покупателем, будет основано на цене, весе, диаметре кабеля, доступности, квалификации имеющихся соединителей, гибкости кабеля и риске кражи.


Что выбрать?

Однако, как только решение будет принято, этот тип проводника, как правило, будет оставаться у этого пользователя, не подвергаясь влиянию регулярных изменений относительной цены, которые возникают из-за нестабильности рынка металлов.

Для большинства силовых кабелей форма жилы будет сплошной алюминиевой , многожильной алюминиевой , сплошной медью (для небольших размеров проводки) или многожильной медью , хотя выбор может быть ограничен в некоторых стандартах кабелей.

Жесткие жилы упрощают установку разъемов и установку жил в местах соединений и заделок. Кабели с многожильными жилами легче устанавливать из-за их большей гибкости, а для некоторых промышленных применений необходим очень гибкий провод.

Если длина кабельной трассы относительно небольшая, многожильный кабель обычно дешевле и удобнее в установке, чем одножильный.

Одножильные кабели иногда используются в цепях, где высокие токи нагрузки требуют использования проводов большого сечения, между 500 мм 2 и 1200 мм 2 .

В этих условиях необходимо параллельное соединение двух или более многожильных кабелей для достижения требуемого номинала, что создает трудности при установке, особенно в клеммных коробках.


Одножильный кабель

Одножильный кабель также может быть предпочтительным при небольших размерах воздуховодов, где необходимы более длинные кабельные трассы между соединительными отсеками или где их использование диктуется требованиями к соединению и заделке.

Иногда предпочтительнее использовать 3-жильный кабель на основной части трассы длиной и использовать одножильный кабель для входа в ограниченное пространство клеммной коробки.

В этом случае переход от одного типа кабеля к другому достигается с помощью тройниковых соединений, которые расположены в нескольких метрах от клеммной коробки.


Бронированные кабели

Бронированные кабели доступны для применений, в которых требуется жесткая установка и где требуется высокая степень внешней защиты от ударов во время эксплуатации.

Steel Wire Armor (SWA) Обычно доступны кабели , хотя также доступны кабели Steel Tape Armor (STA) . Как правило, предпочтительнее использовать SWA, поскольку он позволяет протягивать кабель в установку с помощью тянущего чулка, который захватывает внешнюю поверхность внешней оболочки и передает все тяговое напряжение на SWA. Обычно это невозможно сделать с кабелями STA из-за риска смещения лент брони во время натяжения.

Сальники для SWA проще, и они позволяют в полной мере использовать его превосходную способность к замыканию на землю. В STA способность к замыканию на землю значительно снижена, и сохранить эту способность на сальниках труднее.Предлагаемая защита от ряда реальных ударов одинакова для этих двух типов.

PVC Single Core 6491X Силовой кабель

Cu / PVC 450 / 750V

Кабельное приложение

Кабель

6491X H07V-R подходит для силовых, осветительных сетей, распределительных устройств, ПРА и внутренней проводки. Заземляющий кабель из ПВХ подходит для использования в кабелепроводах и для стационарной защищенной установки. Обычный отожженный медный провод класса 1 или 2 имеет изоляцию из ПВХ. Доступный в различных цветах небронированный кабель с ПВХ изоляцией соответствует требованиям стандарта 450/750 вольт BS6004.

Техническая информация

Материал проводника: Медь, BS6004 Таблица 4а
Форма проводника: Многожильный круглый
Наружная оболочка: ПВХ (поливинилхлорид)
Цвет: 1,5 мм и 2,5 мм: Коричневый, черный, синий, серый, оранжевый, зеленый / желтый (земля), красный и белый
4.От 0 мм до 630 мм: Коричневый, черный, синий, серый и зеленый / желтый (земля)
Бессвинцовый: Есть
Номинальное напряжение Uo / U (Um): 450/750 В, BS6004
Температура установки: Минимум: 0 ° С
Максимум: 60 ° С
Рабочая температура: Минимум: -15 ° С
Максимум: 70 ° С
Максимальная температура проводника при коротком замыкании: 250 ° С
Тип установки: Кабельная проводка
Огнестойкость: BS EN 50265
Радиус изгиба: 1. От 5 мм² до 25 мм² = 3 x Ø
от 35 мм² до 240 мм² = 4 x Ø
240 мм² до 630 мм² = 6 x Ø

Каталожный номер Поперечное сечение мм 2 Скрутка мм Приблизительный вес кг / км Приблизительный общий диаметр Нейлон A2 Размер сальника мм Ном. Максимум. Провод резистора постоянного тока 20 ° C Ом / км Номинальный ток прямого усилителя
Однофазный a.c. или d.c. усилитель Трехфазный переменный ток усилитель

6491X / H07V-R

6491X1,5 + 1 х 1,5 7 / 0,53 20,5 2,9 16 12,10 17,5 15,5
6491X1,5 * + 1 х 1,5 1 / 1,38 21 2,8 16 12,10 17,5 15,5
6491X2. 5+ 1 х 2,5 7 / 0,67 33,5 3,53 16 7,41 24 21
6491X2,5 * + 1 х 2,5 1 / 1,78 35 3,4 16 7,41 24 21
6491X4.0 + 1 х 4,0 7 / 0,85 49,5 4,4 16 4,61 32 28
6941X6.0+ 1 х 6,0 7 / 1. 04 70 4,68 16 3,08 41 36
6491X10 + 1 х 10 7 / 1,35 117 5,98 16 1,83 57 50
6491X16 + 1 х 16 7 / 1,70 176 6,95 16 1,15 76 68
6491X25 + 1 х 25 7/2.14 274 8,7 20 0,727 101 89
6491X35 + 1 х 35 7 / 2,52 378 10,08 20 0,524 125 110
6491X50 + 1 х 50 19 / 1,78 560 11,8 20 0,387 151 134
6491X70 + 1 х 70 19/2. 14 718 13,5 25 0,268 192 171
6491X95 + 1 х 95 19 / 2,52 989 15,7 25 0,193 232 207
6491X120 + 1 х 120 37 / 2,03 1,213 17,4 25 0,153 296 239
6491X150 + 1 х 150 37/2.25 1 504 19,3 32 0,124 300 262
6491X185 + 1 х 185 37 / 2,52 1899 21,5 32 0,0991 341 296
6491X240 + 1 х 240 61 / 2,25 2,482 24,6 32 0,0754 400 346
6491X300 + 1 х 300 61/2. 52 3 040 27,9 40 0,0601 458 394
6491X400 + 1 х 400 61 / 3,85 3 948 30,8 40 0,047 546 467
6491X500 + 1 х 500 61 / 3,20 4 951 33,8 50 0,0366 626 533
6491X630 + 1 х 630 127/2.50 6 273 37,6 50 0,0283 720 611

* Сплошной провод + Добавьте нужный цвет. Для получения информации о номинальных токах см. Таблицы 4D1 и 2 правил IEE на страницах 108–111. Щелкните здесь, чтобы загрузить PDF-файл каталога для одножильных кабелей из ПВХ 6491x.

Одноядерные кабели AWA из сшитого полиэтилена, 500 кв. Мм

Одноядерный кабель BS5467

500 кв. Мм

Одножильные кабели с армированной алюминиевой проволокой (AWA), 500 кв. Мм, BS5467 XLPE, могут быть оконцованы внутри или снаружи с помощью алюминиевых кабельных вводов .

CW50SAL Кабельные вводы предназначены для использования с одножильным медным многожильным кабелем 500 кв. установка, где выброс дыма и токсичные пары могут представлять опасность для здоровья человека и основного оборудования в случае пожара.

См. Кабельные вводы Prysmian для внутренних, внешних и взрывоопасных зон Типы подходят для оконечных устройств низкого (низкого), среднего (среднего) и высокого напряжения (высокого напряжения) бронированных, плетеных и небронированных кабелей.

BS5467

Одноядерные кабели британского стандарта BS5467

  • Напряжение кабеля: 0,6 / 1 кВ
  • Проводник: медь класса 2, алюминий класса 1
  • Основные цвета: коричневый или синий
  • Изоляция: сшитый полиэтилен из сшитого полиэтилена
  • Броня: броня из алюминиевой проволоки (AWA)
  • Оболочка кабеля: ПВХ
  • Площадь поперечного сечения проводника: 500 кв. Мм
  • Приблизительный диаметр под броней (AWA): 33,9 мм
  • Внешний диаметр кабеля: 41.1 мм
  • Номинальный диаметр проволочной брони (AWA): 2,0 мм
  • Приблизительный вес кабеля: 5925 кг / км
  • Однофазный переменный ток в воздухе, разнесенный по горизонтали: 910 А
  • Трехфазный в наземном трилистнике: 765 А
  • Трехфазный в канале с трилистником: 615 А
  • Трехфазный воздушный трилистник: 963 А
  • Кабельные наконечники 500 кв. Мм с использованием зажимов серии Cembre A
Кабельные аксессуары для использования с низковольтными кабелями
из сшитого полиэтилена АВА БС5467

Для защиты от короткого замыкания и поддержки одножильные кабели следует устанавливать с использованием трехлистных кабельных скоб . - следующие таблицы позволяют выбрать соответствующую кабельную принадлежность для использования с одножильными кабелями из сшитого полиэтилена BS5467 с броней из алюминиевой проволоки.

Кабельные вводы, зажимы, соединения и наконечники для обжима доступны для установки всех типов бронированных кабелей низкого напряжения AWA и SWA.

➡ Следующая таблица позволяет выбрать и специфицировать кабельные наконечники, зажимы, соединения и сальники для использования с кабелями BS5467:

Уплотнения воздуховодов | Кабельные зажимы | Кабельные муфты | Кабельные наконечники

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
