Ограничители опн: ОПН и ОПНП для сетей 6 кВ ухл1

ОПН и ОПНП для сетей 6 кВ ухл1

Габаритные размеры ОПН-6 и МОПН-6 категории размещения УХЛ1 первого класса разряда линии опорного исполнения (код исполнения корпуса ОБ)

Габаритные размеры ОПН-6 и МОПН-6 категории размещения УХЛ1 второго класса разряда линии опорного исполнения

Габаритные размеры ОПН-6 и МОПН-6 категории размещения УХЛ2 второго класса разряда линии опорного исполнения

Габаритные размеры ОПН-6 и МОПН-6 категории размещения УХЛ1 опорно-подвесного исполнения

Ограничители перенапряжений этой серии предназначены для защиты электрооборудования в сетях с изолированной нейтралью, напряжением 6 кВ. Аппараты выпускаются в корпусах соответствующих категориям размещения УХЛ1 и УХЛ2, а также в компактизированном исполнении (для категории размещения УХЛ2). Для ОПН этого класса напряжения предлагается выбор наибольшего длительно допустимого рабочего напряжения из диапазона от 5,5 до 8 кВ с шагом 0,1 кВ. ОПН данной серии характеризует:

• Герметичный, монолитный корпус, изготавливаемый литьевым методом;
• Внешняя трекингостойкая изоляция;
• Работа в широком диапазоне температуры окружающей среды от минус 60
  оС до плюс 55^оС
• Стойкость к климатическим и химическим воздействиям;
• Большой выбор модификаций по току пропускной способности и энергоемкости;
• «Вечная» маркировка, нестираемая и неотделяемая;
• Пошаговая система контроля качества, с полным входным контролем материалов и контролем сборочных операций;
• Невоспламеняемость внешней  изоляции;
• Оптимальное соотношение цены и качества.
• Пролонгированный срок службы для аппаратов серии МОПН

Допустимые повышения напряжения сверх наибольшего длительно допустимого напряжения для аппаратов этих серий описывается следующей характеристикой “Напряжение – Время”

^* – без предварительного нагружения, ^** – с предварительным нагружением

 Основные характеристики ограничителей перенапряжений для сетей класса напряжения 6 кВ

Наибольшее длительно допустимое рабочее напряжение, д. зн., кВ	7,2*)
Номинальное напряжение, кВ, не менее	9,0
Классификационное напряжение, кВ, не менее
при классификационном токе2 мА	9,0
при классификационном токе3 мА					9,0
Ток пропускной способности на прямоугольном импульсе длительностью 2000 мкс, А	300	400	550	650	850
Номинальный разрядный ток, кА	10
Остающееся напряжение на ОПН при импульсе тока 30/60 мкс с амплитудой:
–       250 А, кВ, не более	17,1				18,2
–       500 А, кВ, не более	17,9				18,8
–       1000 А, кВ, не боле	19,0				19,4
Остающееся напряжение на ОПН при импульсе тока 8/20 мкс с амплитудой:
–       5000 А, кВ, не более	21,3				22,2
–       10000 А, кВ не более	23,0				24,2
–       20000 А, кВ, не более	25,9				26,2
Остающееся напряжение на ОПН при импульсе 1/4 мкс с амплитудой номинального разрядного тока, кВ, не более	23,7				26,2
Амплитуда импульса большого тока 4/10 мкс, кА	65		100
Удельная рассеиваемая энергия, по двум импульсам кДж/кВ, не менее	3,8	4,2	6,4	7,8	9,2
Длина пути утечки внешней изоляции для аппаратов категории размещения УХЛ1, см/кВ, не менее	по требованию потребителя 2,25, 2,5 и  3,1
Электрическая прочность наружной изоляции	по ГОСТ Р 52725
Ток взрывобезопасности по ГОСТ Р 52725	40 кА
Гарантийный срок эксплуатации, лет
для ОПН	5
для МОПН	6
Расчетный срок эксплуатации, лет
для ОПН	30
для МОПН	40
Гарантийный срок хранения в таре изготовителя, лет	2

Габаритные размеры ОПН-6 и МОПН-6 категории размещения УХЛ1 первого класса разряда линии опорного исполнения (код исполнения корпуса ОБ)*) Примечание: Возможно изготовление ограничителей перенапряжений с иным длительно допустимым рабочим напряжением. При этом значения остающихся напряжений изменятся пропорционально изменению длительно допустимого рабочего напряжения

ОПН. Ограничители перенапряжений ОПНп, ограничитель ОПН

Ограничители перенапряжений ОПНп

Обеспечим выгодные цены . Пишите   tehnolog-zakaz@list.ru

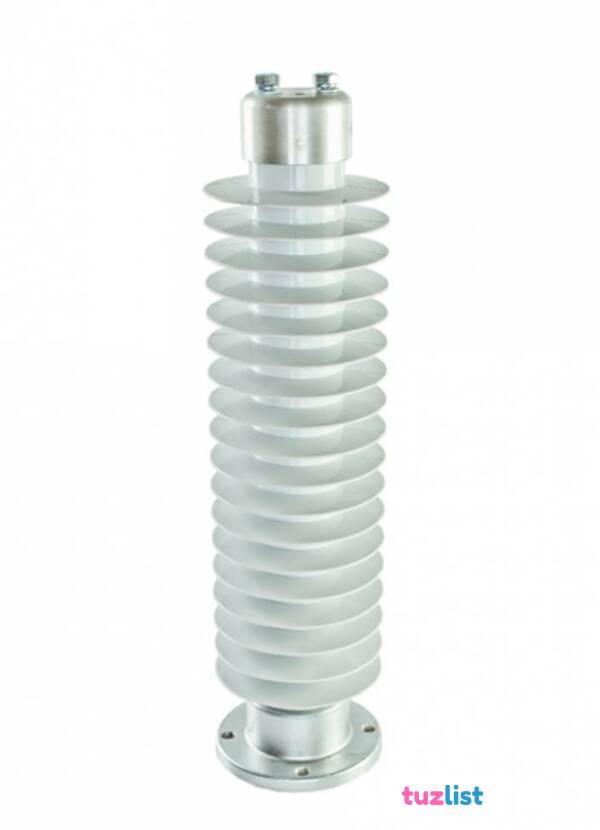

Ограничители перенапряжений ОПНп – аппараты современного поколения, пришедшие на смену вентильным разрядникам.

Ограничители типа ОПНп предназначены для защиты электрооборудования распределительных электрических сетей переменного тока с изолированной или компенсированной нейтралью от грозовых и коммутационных перенапряжений в соответствии с их вольт-амперными характеристиками и пропускной способностью.

Самые популярные модели:
Ограничитель перенапряжений ОПНп – 0,4 УХЛ1
Ограничитель перенапряжений ОПНп – 6/7,2/10/1-III УХЛ1
Ограничитель перенапряжений ОПНп – 10/12/10/1-III УХЛ1
Ограничитель перенапряжений ОПНп – 35/40,5/10/1-III УХЛ1
Ограничитель перенапряжений ОПНп -110/73/10/2-III УХЛ1

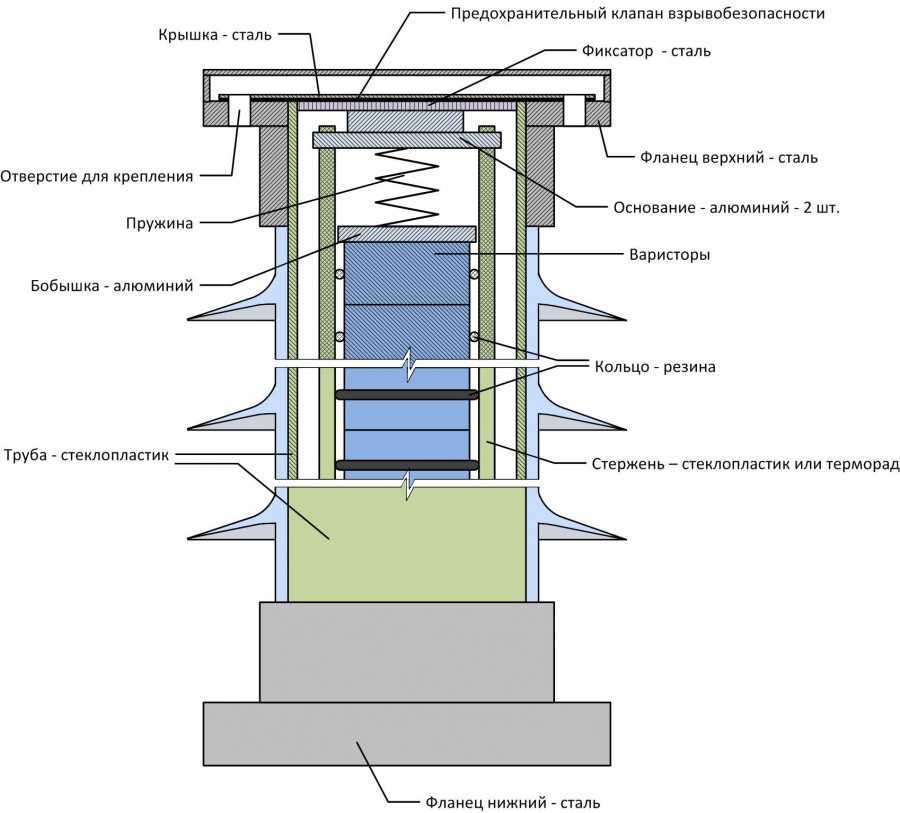

Конструктивно ограничитель перенапряжения ОПНп (ОПН) представляет собой высоконелинейное сопротивление (варистор), заключенный в высокопрочный герметизированный корпус.

При возникновении волн перенапряжения сопротивление варисторов изменятся на несколько порядков (от мегомов до десятков Ом) с соответствующим возрастанием тока от миллиампер при воздействии рабочего напряжения до тысяч ампер при воздействии волны перенапряжения.

Этим объяснятся защитное действие ограничителя перенапряжения, а выконелинейная вольтамперная характеристика варисторов позволят реализовать низкий защитный уровень для всех видов перенапряжений и отказаться от использования искровых промежутков, характерных для традиционных разрядников, со всеми вытекающими отсюда преимуществами.

Преимущества ограничителей перенапряжения по сравнению с вентильными разрядниками.

Отсутствие искрового промежутка обеспечивает постоянное подключение ограничителей перенапряжений к защищаемому оборудованию.

По сравнению с вентильными разрядниками ограничители перенапряжений обладают следующими преимуществами:

• глубоким уровнем ограничения всех видов перенапряжений;
• отсутствием сопровождающего тока после затухания волны перенапряжения;
• простотой конструкции и высокой надежностью в эксплуатации;
• стабильностью характеристик и устойчивостью к старению;
• способностью к рассеиванию больших энергий;
• стойкостью к атмосферным загрязнениям;
• малыми габаритами, весом и стоимостью.

Область применения

Ограничители перенапряжений ОПНп (ОПН) применяются для защиты:
– электрооборудования подстанций открытого и закрытого типа;
– кабельных сетей;
– воздушных линий электропередач;
– генераторов, синхронных компенсаторов и электродвигателей сетей собственных нужд электростанций и промышленных предприятий;
– батарей статических конденсаторов и фазокомпенсирующих устройств;
– оборудования электроподвижного состава;
– контактной сети переменного и постоянного тока электрифицированных железных дорог;
– устройств электроснабжения электрифицированных железных дорог;
– электрооборудования специализированных промышленных предприятий (химической , нефтяной, газовой и др. промышленности).

Ограничители перенапряжений ОПНп (ОПН) предназначены для работы в сетях:
– общего назначения, работающих в режиме эффективного заземления нейтрали;
– распределительных, работающих в режиме с изолированной, компенсированной и резестивно заземленной нейтралью;
– генераторного напряжения;
– собственных нужд электростанций;
– распределительных промышленных предприятий, имеющих специфику производства.
