Содержание

Наконечники для проводов и кабелей: виды и сферы использования

Как выбрать наконечник для провода?

Опрессовка проводов наконечниками в последнее время пользуется все большей популярностью. Ведь этот простой и быстрый способ позволяет создать качественные соединения как для силовых, так и для низковольтных сетей.

А как известно, в любых электрических системах именно качественное соединение обеспечивает практически 90% надежности. Поэтому, в нашей статье мы решили разобрать существующие виды наконечников для опрессовки, их достоинства и недостатки, и, конечно, сферу применения.

Виды наконечников для опрессовки

Наконечники проводов условно можно разделить на два основных вида – это наконечники для подключения, и наконечники для соединения проводов между собой. Первые применяются для создания качественного контакта во время подключения провода или кабеля к каким-либо клеммникам, назначение вторых понятно из названия.

Наконечники для подключения

Для подключения к клеммникам следует использовать наконечники, которые обеспечивают надежность подключения, позволяют выполнить подключение к другому клеммнику, виду которого они и должны соответствовать.

На данный момент существует не такое уж большее разнообразие наконечников:

Кольцевые наконечники

Наибольшую популярность получили, так называемые, кольцевые наконечники. Они предназначены для подключения к винтовым клеммникам.

К их преимуществам следует отнести максимально возможную контактную поверхность, и надежность такого контакта. Их используют во всех случаях постоянного и временного подключения в низковольтных сетях.

Наконечники типа «крюк»

Следующим по надежности называют наконечник типа «крюк». Его контактная поверхность обычно на ¼ ниже, но такой наконечник можно подключить к клемме без полного выкручивания крепежного винта.

В связи с этим, данные наконечники используются преимущественно в качестве временных, а также в клеммниках, где полное выкручивание винта невозможно либо затруднено.

Наконечник вилочного типа

Наконечник на провод вилочного типа имеет контактную поверхность всего в 50% от кольцевых, но им очень удобно работать при частых подключениях.

Поэтому наибольшее распространение он нашел в лабораторных и релейных схемах, в которых требуется частое переподключение контактов.

Штифтовый наконечник

Выше приведены три основных типа наконечников, но в отдельных случаях используются и другие виды. В первую очередь, это так называемая плоская игла — или как их правильнее называть: штифт.

Он используется преимущественно в клеммниках со специальной зажимной площадкой. Подключить к такому клеммнику наконечники основных трех типов просто не получится.

Наконечник круглая игла

Еще одним специфическим типом наконечников является круглая игла. Она так же используется только для специальных клеммников. Но, благодаря своей конструкции, может быть использована практически для любых типов клеммников.

Тем не менее, используется она достаточно редко из-за малой контактной поверхности.

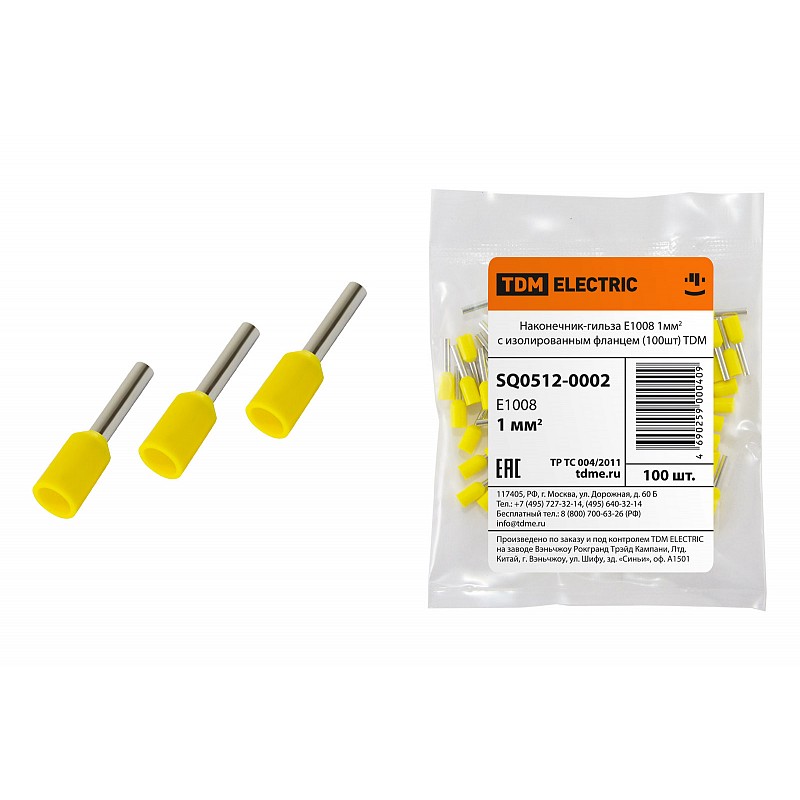

Втулочный наконечник

Ну и, конечно, рассматривая типы наконечников для проводов, нельзя обойти вниманием так называемые трубчатые или втулочные оконцеватели.

Они используются практически со всеми видами клемм. Особенно популярны они стали в последнее время, когда их активно начали применять для защиты многожильных проводов от перелома части жил, во время зажима в винтовой клемме.

Главным отличием этого типа наконечников от других, является то, что непосредственно контактная часть и является местом обжима провода. То есть, наконечник можно применять даже без предварительного обжима, хотя это не рекомендуется.

Наконечники для кабеля

Для оконцевания жил кабеля инструкция рекомендует применять специальные силовые наконечники. Они имеют трубчатую часть для обжима кабеля и контактную часть с отверстием под винт или болт.

Наконечники для кабеля с 90⁰ изгибом

В некоторых случаях используются специальные силовые наконечники с 90⁰ изгибом. Такой изгиб может потребоваться при горизонтальной установке силовых автоматов.

Конечно, его можно сделать и своими руками из обычного силового наконечника, но в этом случае может снизиться его электропроводность, да и с эстетической точки зрения он будет выглядеть не так красиво.

Наконечники для соединения проводов

Для подключения проводов между собой используют специальные гильзы и наконечники. Их так же можно разделить на два подвида.

В одном из них соединение производится непосредственно в изделии. Во втором случае, производится оконцевание двух проводов разными наконечниками, а затем уже концы соединяются. Давайте рассмотрим все эти варианты более детально.

Гильзы для опрессовки

  • Начнем наш разговор с наконечников и гильз, которые позволяют соединить провод между собой посредством опрессовки в одном изделии. В первую очередь, это гильзы. Они представляют собой трубчатые изделия, в которые с разных сторон вставляется провод соответствующего сечения. Затем гильза обжимается, и получается цельное и достаточно качественное соединение.

Гильза для опрессовки медных и алюминиевых проводов разного сечения

  • Для соединения между собой алюминиевого и медного провода, существуют специальные гильзы.
    Их особенность состоит в том, что они выполнены из латуни – материала нейтрального в плане электролиза для проводов.

Втулочный наконечник для опрессовки двух проводов

  • Так же для соединения проводов между собой используются специальные круглые, или как их еще называют, втулочные наконечники. От обычного втулочного наконечника их отличает не только цена, но и форма. У данных наконечников изолированная часть имеет не округлую, а трапециевидную или прямоугольную форму, что позволяет качественно подвести к месту соединения сразу два провода.

На фото плоский наконечник «мама»

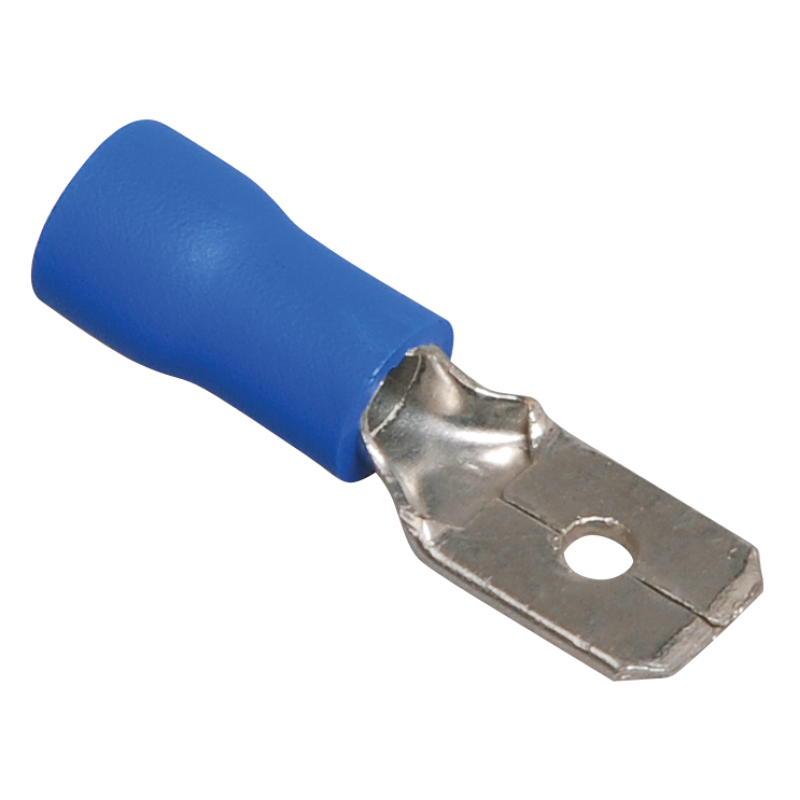

Плоский наконечник «папа»

  • В автомобилестроении, при создании акустических систем и в других низковольтных сетях достаточно часто используются два наконечника для соединения проводов между собой.
    Их принято называть коннекторами.
  • Первый тип — это так называемые плоские коннекторы. Они бывают двух видов – «папа» и «мама». «Папа» очень похож по своей структуре на наконечник типа плоская игла, из-за чего их часто путают. «Мама» представляет собой плоскую поверхность со специальными зажимными пластинами. «Папа» вставляется в коннектор «мама», и обеспечивается достаточно качественный контакт.

Обратите внимание! Существуют наконечники, которые имеют одновременно контакт и «мама» и «папа». Такие коннекторы предназначены для соединения трех проводов, но могут использоваться и для соединения двух проводов. В этом случае, лишний контакт либо обламывается, либо просто остается незадействованным.

Круглый наконечник «папа»

  • Так же применяется круглый наконечник под провод.
    Их принцип устройства очень похож с описанным выше видом, только в этом случае «папа» — это круглый наконечник, а «мама» — это специальное отверстие с зажимами для «папы».

Особенности различных видов наконечников

Мы рассмотрели основные виды наконечников для проводов, но существуют еще и различные подвиды. Они зависят от конструкции, дополнительных атрибутов и некоторых других аспектов, которые применяют производители для вашего удобства.  Давайте рассмотрим самые распространенные из них.

Разрезной кольцевой наконечник

  • Прежде всего, это тип соединения провода с наконечником. Он может быть сплошной, а может быть разрезной. Что это значит? Разрезной тип наконечника обозначает, что место крепления провода к коннектору состоит из двух частей, которые можно качественно обжать даже обычными пассатижами. Для сплошного соединения лучше применять кримпер.
  • Следующими возможными отличиями является наличие изоляции. Тут возможны два варианта. В первом случае, для провода наконечник имеет изоляцию только в месте соединения провода с коннектором. В этой ситуации, перед обжимкой изоляцию следует снять, а затем натянуть на место соединения.

Полностью изолированный плоский наконечник

  • Вторым возможным вариантом является полная изоляция наконечника. В первую очередь, такой способ применяется для коннекторов, предназначенных для соединения двух проводов. Эта изоляция может быть съемная или сплошная. Тут выбор зависит от ваших предпочтений — преимущества и недостатки очевидны.
  • Для кабельных наконечников даже существуют изделия с изоляцией места обжима. Но применять такие наконечники можно лишь для сетей напряжением до 1000В. Для кабелей более высоких классов, использовать в качестве основной такую изоляцию недопустимо.

Обжим наконечников

Ну и напоследок давайте уделим несколько слов процессу обжима проводов. Дело это не такое уж сложное — но есть нюансы, на которые стоит обратить ваше внимание.

Клещи для обжима проводов

  • Итак, у нас есть набор наконечников для проводов, или просто наконечники требуемого сечения. Почему так важно чтобы сечение именно совпадало, ведь можно обжать наконечник и большего диаметра? Дело в том, что в этом случае в гильзе или наконечнике образуются пустоты. Их конечно можно заполнить обрезками провода, но качество такого соединения падает.

Обратите внимание! Использовать гильзы или наконечники меньшего диаметра так же не допускается. Ведь в этом случае вам необходимо будет уменьшить сечение провода, что приведет к снижению его электропроводности и соответственно повышенному нагреву. Дальше, думаем, объяснять не надо.

  • Поэтому, используем гильзу или наконечник только требуемого сечения. Его одеваем на провод таким образом, дабы он был вровень или немного выступал из обжимной части. Изоляция провода должна быть снята до самой обжимной части. Не допускается, чтобы провод имел изоляцию в месте обжима.

Крайне важно соответствие сечения провода и наконечника

  • После этого, при помощи специального инструмента: обжимных клещей или кримпера, производим обжим. Кримперы могут быть нескольких видов. Одни имеют несъёмные головки с четко определенным сечением обжимаемых проводов. А могут иметь съемные головки, которые меняются в зависимости от сечения обжимаемых проводов. Думаем, понятно, что головка должна соответствовать обжимаемому сечению провода.
  • Обжим наконечников выполняется обычно с одной стороны, гильзы обжимаются двумя сжимами с противоположных концов. Причем, сжимы должны выполняться противонаправленными, как на видео, то есть делаем один сжим, затем разворачиваем гильзу на 180⁰ и делаем второй сжим.

Обратите внимание! При использовании гильз не допускается их разрезание пополам в целях экономии, или еще из каких-либо побуждений. Ведь такие половинки не способны обеспечить достаточно качественный контакт и сжим провода. Да и работать с такими «коротышами» не очень удобно.

Стадии обжима гильз

  • Наконечники медные для проводов используются только для медных проводов. Если вы работаете с алюминиевыми проводами, то для них лучше применять латунные наконечники, так как контактная часть силовых автоматов, клеммников и других коммутационных устройств обычно имеют медные вывода.

Вывод

Опрессовка наконечниками проводов является одним из наиболее простых и быстрых способов соединения. Причем, что немаловажно, он разрешен нормами ПУЭ. Главное здесь правильно подобрать наконечники — в соответствии с вашими условиями, предпочтениями, типом провода и его сечением.

Кабельные наконечники. Виды и типы. Работа и применение

Кабельные наконечники, или оконцеватели, применяются для оконцовки зачищенных жил токопроводящего электрокабеля. Они используются для эффективного и безопасного подключения провода к оборудованию. Наконечник представляет собой металлическую пустотелую гильзу, в которую с одной стороны вставляется электропровод. Ее свободный конец выполнен в виде лопатки, предназначенной для прижима к запитываемому оборудованию или электрощиту. Лопатка может быть выполнена в форме шайбы, пластинки и штекера различных размеров. Производятся также оконцеватели цилиндрической формы для сращивания проводов.

Для чего нужны кабельные наконечники

Применение наконечника существенно улучшает качество соединения токопроводящей жилы с оборудованием, чем обычное наматывание или скрутка.

К преимуществам их использования можно отнести:
  • Предотвращение появлению окиси.
  • Увеличение площади прилегания.
  • Снижение нагрева в точке перехода.
  • Возможность многократного подсоединения и отсоединения.
  • Снижения сопротивления.

Нужно отметить, что кабельные наконечники имеют различный размер, поэтому необходимо, чтобы внутренний диаметр гильзы соответствовал толщине токопроводящей жилы после снятия изоляции.

Виды наконечников по металлу изготовления
По материалу изготовления наконечники бывают:
  • Алюминиевые.
  • Медные.
  • Комбинированные.

Алюминиевые предназначены для оконцевания проводов с алюминиевой жилой. Применение наконечника с другого металла недопустимо, поскольку такое соединение окисляется, и токопроводящие свойства снижаются.

Медные кабельные наконечники используется для оконцевания проводов с медными жилами. Их стоимость значительно выше, чем алюминиевых, в связи с дороговизной меди. Они также окисляются при контакте с жилами из других металлов, кроме олова.

Комбинированные гильзы сочетают в себе элементы из меди и алюминия. Они применяются при необходимости соединения поверхностей из этих металлов. Комбинированная конструкция позволяет избежать окисления. Места прикасания между двумя металлами обработаны оловом, поэтому химическая реакция не происходит. Олово нейтрально к этим металлам, что делает его отличным посредником.

Типы наконечников по способу монтажа
По способу монтажа оконцеватели для кабеля бывают под:
  • Опрессовку.
  • Зажимные болты.
  • Срывные болты.
  • Пайку.
  • Сварку.

Кабельные наконечники

под опрессовку являются самыми быстрыми для монтажа. Достаточно просто вставить зачищенную жилу провода в гильзу и провести обжатие с помощью специального инструмента или на крайний случай плоскогубцами. От силы обжатия зависит надежность соединения. Если провести некачественный монтаж, то при натягивании кабеля существует вероятность его вытягивания с оконцеватели.

Наконечники под зажимные болты имеют в боковой части гильзы отверстия с резьбой для вкручивания болтов. После фиксации очищенной жилы, провода, как в случае с обжимным типом, необходимо лишь затянуть болты. Они плотно прижмут кабель к внутренней поверхности трубки, обеспечив надежное соединение. Чаще всего данный тип применяется в тех случаях, когда необходимо проводить подключение оборудования, которое пребывает в движении. При многократном преломлении провода происходит его перелом, который можно с легкостью устранить. Достаточно отсоединить уже установленный наконечник и прикрутить на оставшейся кабель. Таким образом, снижаются затраты на периодическую покупку нового оконцевателя.

Наконечники под срывные болты представляют практически ту же самую конструкцию, что и под зажимные, но имеют и отличия. Главным образом их особенность заключается в отламывании шляпок болтов при зажиме. Такой наконечник можно зафиксировать один раз, после чего снятие будет невозможным. Данная конструкция имеет преимущество перед обжимными оконцевателями и зажимными болтами. Во-первых, для их использования нет необходимости приобретать специальный инструмент, поскольку вполне можно обойтись обыкновенным рожковым ключом. Шляпки болтов при подтягивании отламываются, поэтому не выступают, что существенно облегчает эксплуатацию. При необходимости можно провести замену срывного болта на обычный. Тогда наконечник станет многоразовым.

Наконечник под пайку имеет короткую гильзу, сквозь которую жила пропускается с выходом возле лопатки. После протягивания кабеля гильза слегка обжимается, а места присоединения покрываются оловом. Поверхность такого наконечника луженая, что облегчает прилипание припоя. Отличительной чертой оконцевателей под пайку является сквозная гильза с продольным разрезом и блестящая луженая поверхность.

Кабельные наконечники под сварку соединяются с жилой при помощи точечной сварки. В отличие от луженых оконцевателей они фиксируются в результате наваривания электрода из того же металла, а не олова. Это обеспечивает более высокую токопроводимость. Данный способ является самым надежным и вызывает минимальное сопротивление проводника. Хотя такие наконечники и лучшие, но они требуют использование специализированного тяжелого оборудования. Таким способом пользуются при прокладке высоковольтных электрических систем на промышленных объектах.

Разновидности соединительных концов наконечников
Кроме способа крепления наконечника к силовому кабелю существует классификация и по форме лопатки, которая непосредственно подключается к оборудованию. Она бывает следующих видов:
  • Шайба.
  • Пластина.
  • Коннектор.
  • Рожки.
  • Штекер.

Шайба является самой распространенной формой. Она обеспечивает надежное закрепление кабеля не только прижимным болтом, но и фактически самим наконечником. Оторвать такое соединение возможно только путем вытягивания жилы из гильзы. Для полного отключения кабеля от оборудования необходимо полностью выкрутить прижимную гайку и вытащить шайбу оконцевателя.

Пластинчатый тип менее распространенный. Он применяется для установки на нетолстые провода, которые поджимаются винтом. Обычно такое соединение можно встретить в маломощных электрических щитках. К достоинствам такой формы можно отнести возможность быстрого отсоединения без необходимости полного выкручивания винта.

Коннекторный тип относиться к быстросъемным наконечникам. Он фиксируется на выступающей пластине силового щитка. Принцип действия такой системы очень похож на вилку и розетку. При многоразовом использовании пружинная часть коннектора изнашивается, и он прилегает неплотно. Чтобы это исправить, достаточно просто поджать закрученную пластинчатую пружину, что обеспечит более плотный контакт.

Рожковые кабельные наконечники имеют много общего с шайбовым типом, но в отличие от них, для присоединения не нужно полностью выворачивать гайку или болт. Прижать или извлечь такой оконцеватель довольно просто, но при сильной нагрузке он может выскользнуть, поэтому данный тип можно устанавливать только в тех местах, где кабель не подвешивается и не перетягивается.

Штекерный наконечник похож по принципу действия на коннекторный. Его конец представляет собой обычный цилиндрический стержень. Такой тип используется очень редко, поскольку не позволяет добиться надежного соединения, которое не выскользнет, если зацепить кабель.

Герметизация соединения между проводом и наконечником

После подсоединения наконечника остается небольшой зазор между гильзой и изоляцией кабеля. Поскольку на этом участке жила открыта, то это может грозить электрическим ударом при контакте, а также ускорит износ соединения.

Чтобы герметизировать соединение раз и навсегда, рекомендовано применять термоусадочную трубку. Она представляет собой тонкостенный шланг, который при нагревании ужимается, плотно обтягивая провод. В отличие от изоляционной ленты она не разматывается, а главное обеспечивает более надежную защиту. При этом полностью перекрывает доступ воздуха к соединению.

Для того чтобы затянуть термоусадку нудно отрезать трубку требуемой длины, насадить ее на участок соединения с кабелем и прогреть. Это можно сделать любым доступным способом – строительный фен, газовая плита, паяльная лампа, газовая горелка, зажигалка и пр. Главное не создавать перегрева, поскольку может повредиться изоляция на самом кабеле. Стоит учитывать, что термоусадочная трубка имеет ограниченный лимит втягивания. При ее покупке нужно обратить на это внимание. Необходимо, чтобы максимальная граница усадки была ниже, чем диаметр кабеля без изоляции.

Похожие темы:

Опрессовка кабельных наконечников – правильный порядок обжима, выбор наконечников

Как же правильно опрессовать кабельный наконечник или гильзу гидравлическим прессом? Есть ли какие-то правила или нормы которые могут повлиять на качество опрессовки? Безусловно они есть, и покупка качественного пресса еще не обеспечивает вам гарантию надежного контакта на том или ином наконечнике. Давайте рассмотрим основные моменты качественной опрессовки или обжима толстостенных наконечников.

Какой наконечник выбрать

Перед началом обжима необходимо правильно выбрать наконечник. Стоит помнить, что наконечники бывают различных видов — разная толщина гильзы, разный диаметр входного отверстия. Причем это бывает у наконечников одного сечения, но разных производителей.

Поэтому не всегда одной и той же матрицей, можно опрессовать 2 разных наконечника под провод одинакового сечения. Кроме этого, количество опрессовок гильзы также может отличаться.
Если вы хотите добиться качественного соединения, которое надежно прослужит вам годами, воспользуйтесь следующими рекомендациями.

Очищенная от изоляции жила, должна четко соответствовать диаметру хвостовой части наконечника.

Люфт может быть и он допустим, но он должен быть минимальным.

Если материал наконечника алюминий, то здесь с выбором попроще. Подбираете наконечник того же сечения, что и сечение провода. Ориентироваться можно по надписям на лопатке контактной части.

А вот если материал изделия медь, то возникают определенные сложности. Но и здесь есть несколько решений.

  • существуют ГОСТ-овские таблицы, по которым можно подобрать нужный тип. Но это не совсем удобно, т.к. необходимо четко знать и различать классы гибкости жил, да и таблицы эти у вас не будут под рукой.
  • замерить диаметр жилы обыкновенным штангенциркулем. После чего сравнить его с диаметром внутренней части хвостовика наконечника. Сделать это можно тем же штангенциркулем, либо по надписям на лопатке.

Третья цифра в сокращении ТМ-35-8-9 как раз и будет тем самым необходимым диаметром. То есть, если диаметр жилы который вы замерили, оказался равным 8,5мм, то самым подходящим наконечником будет именно с маркировкой ТМ-35-8-9. Заметьте, что диаметр жилы должен быть чуть-чуть меньше, но никак не больше диаметра хвостовика.

Материал изготовления наконечника и гильз должен быть одинаковым с материалом изготовления провода или кабельной жилы. Алюминиевые провода соединяйте с помощью алюминиевых гильз и наконечников. Медные с медными. Иначе коррозийных процессов не избежать.

Если нужно соединить алюминиевый наконечник с медным контактом (на выключателе или рубильнике), используйте алюмо-медный наконечник или подкладывайте алюмо-медные шайбы. Для стыковки медных и алюминиевых жил кабеля есть специальные алюмо-медные гильзы.

Подготовительные работы с кабелем

Очистите изоляцию с жил кабеля на необходимую длину. Какова эта длина?

Она должна равняться глубине наконечника, плюс 5мм запаса.

Запас требуется, потому что наконечник при опрессовке будет вытягиваться и деформироваться (особенно алюминиевый).
Срез изоляции старайтесь делать ровным, строго под углом 90 градусов к оси самого кабеля.

Если жилы кабеля имеют треугольную форму их необходимо сточить напильником для скругления.  Иначе никогда не добиться вот такой плотности при опрессовке:

После удаления изоляции голую жилу требуется зачистить и обезжирить. Для этого воспользуйтесь специальными контактными пастами.

Порядок опрессовки наконечников и гильз

Для опрессовки толстостенных наконечников и гильз лучше всего использовать гидравлический пресс. В набор пресса изначально входят универсальные матрицы под любые наконечники и провода. Ни в коем случае не используйте не предназначенный для обжима инструмент (молоток, зубило и др.). Контакт опрессованный подобным образом не прослужит долго, особенно если будет постоянно испытывать большие нагрузки.

Следующий вопрос, который возникает у несведущего пользователя, а сколько раз, я должен обжать прессом наконечник? Один, два или три раза? Это зависит от 2-х параметров:
  • от длины наконечника
  • и ширины матрицы

В инструкции по эксплуатации пресса, которая идет в комплекте с инструментом есть табличка, где указывается требуемое количество обжимов, Учтите один момент, что данная таблица предназначена для наконечников и гильз сделанных по ГОСТ. Чем они отличаются от других марок можно узнать в статье Кабельные наконечники маркировка и виды.


Наконечник вставляйте в пресс так, чтобы маркировка сечения матрицы (35-50-70 и т.д.) отпечатывались на лицевой стороне наконечника, а не сбоку или снизу.



  • первую по счету опрессовку наконечника нужно делать ближе к лопатке (там куда вставляется болт)
  • следующие обжимы производите по порядку, двигаясь от лопатки к хвостовой части наконечника
  • для гильз действуют те же самые правила

Делать нужно именно в этой последовательности, потому что при каждом нажиме пресса наконечник имеет свойство удлиняться (иногда до десяти процентов!). И если вы начнете прессовать с конца (не от лопатки), при последнем обжиме, с большой вероятностью, у вас в конце гильзы образуется пустота. И вы не добьетесь того контакта, который был необходим.

В первую очередь это касается всех алюминиевых изделий. Для меди это еще не настолько критично.

При обжиме со стороны лопатки — наконечник будет как бы налазить на жилу, все более уплотняя соединение. Изолированные наконечники имеют даже специальную цифровую маркировку подсказывающую порядок прессования.

Опрессовка заканчивается в момент когда матрицы смыкаются между собой. Если вам необходимо выполнить две или три опрессовки, отступаете 2-3мм от предыдущего места обжима и продолжаете обжим.

При опрессовке допустимо образование небольшого облоя. Его можно убрать или сточить напильником.
Очень распространенная ошибка — образование больших «ушей» на наконечнике. Это получается в результате не правильного выбора матрицы.

Если такие «уши» все же появились, не стоит их спиливать под ноль, до основания гильзы. Иначе может образоваться щель в наконечнике и прослабнет контакт обжима.

После того, как наконечник обжат, желательно заизолировать место между тем, где заканчивается хвостовик и оставшейся неизолированной частью жилы. Лучше всего для этого использовать термоусаживаемые трубки.

5 правил опрессовки

Подводя итог вышесказанному, если вы хотите получить качественную и долговечную опрессовку вам необходимо придерживаться пяти правил:

  1. правильно выбрать наконечник
  2. грамотно зачистить жилу
  3. воспользоваться специализированным инструментом
  4. подобрать нужную матрицу
  5. соблюсти последовательность обжима

Статьи по теме

Рекомендации по подбору наконечников и гильз

Правильный выбор наконечника позволяет сэкономить!

Правильный выбор наконечника позволяет сэкономить!
Таблица ниже поможет подобрать размер наконечника, исходя из сечения провода. Например, при оконцевании медного провода ПВ-1 на 95 мм2 нужно устанавливать наконечник Т 70-10-13.

тип медного
наконечника по ГОСТ 7386-80
сечение провода класс жилы   тип алюминиевого
наконечника по ГОСТ 9581-80
сечение провода класс жилы
2,5-(3,4,5,6)-2,6 2,5 3;4;5;6 16-(6,8)-5,4 16 1;2
4 1;2;3;4 25-8-7,0 16 3
4-(4,5,6)-3 4 5 25 1;2
6 1 35-10-8 25 3
6-(4,5,6)-4 4 6 35 1;2
6 2;3;4;5 50-10-9 35 3
10 1 50 1
10-(5,6,8)-5 10 2;3;4 70-10-11 50 2
16 1 70 1;2
16-(6,8)-6 10 5;6 70-10-12 50 3
16 2;3 95 1
25 1 95-12-13 70 3
25-(6,8)-7 16 4;5;6 95 2
25 2 120-(12,16)-14 120 1
35 1 150-(12,16)-16 95 3
25-(6,8,10)-8 25 3;4;5;6 120 2
35 2 185 1
35-(8,10)-9 35 3;4 150-(12,16)-17 120 4
50 1 150 1;2
35-(8,10,12)-10 35 5;6 185-(16,20)-18 185 2
50 2 185-(16,20)-19 150 3
50-(8,10,12)-11 50 3;4 240-20-20 240 1
70 1;2 240-20-22 240 2
50-(8,10,12)-12 50 5;6 300-20-24 185 3
70-(10,12)-13 70 3;4;5;6 240 3
95 1 300 1;2
95-(10,12)-15 70 5

Классы жил:
1 – одножильный проводник (провод ПВ1, кабель АВВГ, ВВГ) для стационарной прокладки.
2 – многожильный проводник ( провод ПВ2, кабель АВВГ, ВВГ) для стационарной прокладки.
3 – многожильный проводник (провод ПВ3, кабель КГЛ).
4 – гибкий многожильный проводник ( провод ПВ4, кабель КГ).
5 – гибкий тонкопроволочный проводник (провод ПВС, кабель КГ).
6 – особо гибкий тонкопроволочный проводник (кабель КОГ).

95 2;3;4;6
120 1;2
95-(10,12)-16 95 5
150 1;2
120-(12,16)-17 120 3;4;5
120-(12,16)-18 120 6
185 1;2
150-(12,16)-19 150 3;6
185 3
150-(12,16)-20 150 4;5
240 1
185-(12,16,21)-21 185 4;6
240 1;2
185-(16,20)-23 185 5
300 1;2
240-(16,20)-24 240 3;4;5;6

Муфты кабельные

Кабельные наконечники и гильзы для силового кабеля

Кабельные наконечники предназначены для надежного и качественного присоединения кабеля к зажимам различных электротехнических устройств или соединением нескольких проводов или кабелей. Кабельные наконечники, в зависимости от типа, монтируются на концы жил пайкой опрессовкой или при помощи болтовых зажимов. Существует огромное количество кабельных наконечников различного исполнения, применяемые практически во всех элементах электроустановок, начиная от цепей вторичной коммутации устройств релейной защиты и автоматики, заканчивая кабельными линиями высокого напряжения. Рассмотрим несколько наиболее распространенных типов кабельных наконечников, применяемых в электроустановках для подключения проводов и кабелей различного назначения. Кабельный наконечник ТМ (с) устанавливается на жилу силового кабеля методом опрессовки. Например они применимы для таких марок кабеля как ВВГнг-LS или ВБбШв. Данный наконечник изготовлен из меди. Существуют также наконечники, выполненные из луженой меди (ТМЛ). Данные наконечники предназначены для медных жил. Если кабель изготовлен из алюминия, то подойдут кабельные наконечники типа ТА, которые изготовлены из алюминия. Например для кабеля АВВГ. Данный тип наконечников устанавливается на жилу опрессовкой. Алюминий быстро окисляется, а это в свою очередь приводит к нарушению контакта. Поэтому, перед опрессовкой жил кабеля наносят кварце-вазелиновую пасту (ПКВ), как на саму жилу, так и внутрь наконечника. Данная смесь разрушает окисленную пленку на обеих поверхностях, а также защищает в дальнейшем полученное соединение от коррозии. Применение пасты ПКВ значительно упрощает монтажные работы, в частности опрессовку жил и последующее их присоединение к другим элементам электрооборудования электроустановки, так как отсутствует необходимость предварительной зачистки соединяемых поверхностей. При необходимости соединения жил кабелей применяют кабельные гильзы. Для соединения двух медных или двух алюминиевых кабелей применяют гильзы ГМ и ГА соответственно.

Если возникла необходимость соединения двух кабелей, изготовленных из разных материалов (медного и алюминиевого), то для этой цели можно использовать алюмомедные сварные гильзы типа ГАМ.

Очень часто возникает необходимость подключения алюминиевого кабеля к медным шинам. В данном случае есть несколько вариантов. Можно использовать алюмомедные наконечники типа ГАМ или оконцевать жилы кабеля обычными алюминиевыми наконечниками и подключить наконечник на шину через алюмомендную шайбу ШАМ. Для подключения гибких проводников цепей (например кабель ПВ-3) вторичной коммутации и жил силовых кабелей электроустановок применяют наконечники типа ПМ. Конструкция данного типа продукции такова, что присоединение проводников можно выполнять как пайкой, так и опрессовкой. Кроме того, возможно комбинирование двух способов соединения. Поверхность данных наконечников покрыта сплавом олова и висмута. Данный сплав обеспечивает надежный контакт проводника и наконечника и предупреждает возникновение коррозии. Следовательно, данный тип наконечников может применяться для подключения проводов и жил кабелей, находящихся в неблагоприятных условиях (повышенный уровень влажности). Например, подключение кабелей в распределительном щитке, расположенном вне помещения. Очень часто встречаются кабельные наконечники нестандартной формы, предназначенной для подключения проводников в труднодоступных местах. Например, продукция типа ТМЛ (90) – наконечники под опрессовку, изготовленные из луженой меди, изогнутые под углом 90 градусов. Как и упоминалось выше, существуют кабельные наконечники, которые устанавливаются на токоведущую жилу при помощи болтового соединения. Например, для оконцевания жил кабеля 35 кВ используют наконечники типа НБ-35. Преимущество данного типа наконечников в том, что они рассчитаны на определенный диапазон сечений жил кабеля. В наконечниках данного типа применяются болты со срывными головками. Каждый болт имеет надрезы, благодаря которым происходит срыв головки болта в момент достижения оптимального контакта жилы кабеля и наконечника. Для обеспечения хорошего контакта внутренняя поверхность наконечников НБ-35 имеет рифление.

Оконцевание проводов и кабелей | Соединение токопроводящих жил проводов и кабелей

Страница 3 из 4

Оконцеванием называют операцию, при которой концу токопроводящей жилы провода или кабеля придают форму, удобную для ее присоединения к зажиму аппарата.
Оконцевание однопроволочных проводов сечением до 10 мм2 и многопроволочных сечением до 2,5 мм2 начинают со снятия изоляции на участке, длина которого зависит от диаметра винтового зажима. Затем жилу зачищают до металлического блеска и с помощью круглогубцев изгибают в колечко, диаметр которого должен соответствовать диаметру винта. Если провод имеет хлопчатобумажную оплетку, то перед изгибом на жилу надевают пластмассовый оконцеватель. Специальные бирки-оконцеватели надевают на все провода в случаях, когда требуется нанести на них маркировку согласно монтажной схеме. Многопроволочные медные жилы сечением до 2,5 мм2 перед изгибанием в колечко облуживают, то же производят и с однопроволочными жилами, если оконцевание будет находиться во влажном помещении. Для проводов малых сечений часто применяют опрессовку кольцевыми наконечниками, которую выполняют пресс-клещами ПК-2М со специальной матрицей и пуансоном.

Рис. 10. Алюминиевый наконечник ТА для оконцевания опрессовкой
Однопроволочные провода и жилы кабелей сечением 16 мм2 и более и многопроволочные сечением свыше 2,5 мм2 для присоединения. к аппаратам должны иметь наконечники. Наконечник (рис. 10) состоит из контактной части, предназначенной для крепления к аппарату, и трубчатой, в которую вводят провод, подлежащий оконцеванию. Наконечник крепят к жиле опрессовкой, сваркой или пайкой. Применяют наконечники марки Т (медные), ТА (алюминиевые), ТАМ (имеющие обмедненную контактную поверхность и алюминиевую трубчатую часть).
Опрессовка наконечников ничем не отличается от опрессовки проводов больших сечений. После нее производят подмотку изоляционной лентой (подмотка должна захватывать изоляцию провода и трубчатую часть наконечника).


Рис. 11. Контактная сварка алюминиевой жилы и наконечника ЛА
Оконцевание многопроволочных алюминиевых проводов сечением свыше 16 мм2 (рис. 11) проводят методом контактной сварки с    применением литых алюминиевых наконечников. Материалы, оборудование и технология оконцевания такие же, как и при оплавлении многопроволочной алюминиевой жилы в монолитный стержень. На подготовленный конец жилы 1 надевают охладитель 2 и наконечник 3 таким образом, чтобы торец ее находился на половине длины верхнего выступа трубчатой части. Контактную часть наконечника прикрывают трубчатым экраном, а изоляцию провода защищают от обгорания и перегрева. С помощью угольного электрода 4 торцы проволок расплавляют и в трубчатую часть вводят присадочный пруток 5.

Рис. 12. Термитная сварка наконечника

Рис. 13. Пайка наконечника
Когда верхний выступ трубчатой части заполняется, его оплавляют, придают ему сферическую форму, снимают шлак. После остывания удаляют остатки флюса и шлака, место сварки покрывают лаком и изолируют. Точно так же выполняют газовую сварку с той разницей, что на жилу дополнительно надевают экран для защиты изоляции провода от пламени горелки.
Для термитной сварки наконечников с алюминиевыми жилами сечением 16…240 мм2 (рис. 12) применяют термитные патроны АН. Патрон 2 надевают на трубчатую часть наконечника 1. Наконечник закрепляют на подготовленной жиле 3 (провод размещен горизонтально). Установка охладителей 5, экранов, асбестовых уплотнений 4, обработка флюсом, поджигание термита и добавка присадочного прутка через литниковое отверстие — все эти операции ведутся точно так же, как и при термитной сварке проводов.
Достаточно надежное оконцевание проводов дает и пайка. Пайка наконечников на многопроволочные алюминиевые жилы (рис. 13) во многом похожа на пайку соединений. На ступенчато разделанную, расположенную вертикально жилу надевают экран 3 и угловой наконечник 1, между которыми наматывают уплотняющую асбестовую подмотку 2. Сечение наконечника берется на одну ступень больше сечения жилы (например, для жилы сечением 35 мм2 берут наконечник сечением 50 мм2) для того, чтобы в трубчатой части наконечника было достаточно места для заполнения припоем. Затем наконечник нагревают и заполняют трубчатую часть его припоем А или ЦО-12.
На алюминиевую жилу можно напаять и медный наконечник. Жилу облуживают вначале припоем А или ЦО-12, затем припоем ПОС-30, медный наконечник — припоем ПОС-30. После закрепления наконечника на жиле производят пайку оконцевания, место пайки покрывают влагостойким лаком и изолируют.

Зачем нужны наконечники на гибкий провод?

Зачем нужны наконечники на гибкий провод?

Собираю самостоятельно щит электроснабжения в свой дом. Зашел сосед (по специальности электрик) и сделал замечание, что на гибкий провод, который я использовал для перемычек между автоматами, необходимо надевать наконечники, хотя он и так прекрасно зажимается в автоматах.

Правильно ли он говорит и почему? Спасибо.

Ответ

День добрый, Роман.

По всей видимости Ваш сосед говорит про необходимость использования НШВИ – Наконечник штыревой втулочный изолированный.

Для чего нужны наконечники

Данные наконечники предназначены для опрессовки многожильных медных проводов, и позволяют прочно, быстро и безопасно подключать проводники к любым электрическим приборам и устройствам. Опрессовывается конец кабеля или провода с помощью специального обжимного инструмента. Последующее подключение обжатого проводника в автоматический выключатель, контактор или какой-либо другой прибор не требует много усилий и получается очень надежным, в отличие от подключения необжатого многопроволочного проводника.

Применение обжимных втулочных наконечников позволяет уберечь проводник от перегревания в следствии повреждения контакта, от пережатия жилок провода или их перелома при сильном затягивании винтового контакта. Поскольку крепящий винт соприкасается непосредственно с втулкой наконечника, а не с самим проводником, он не может повредить жилки, тем самым уменьшив сечение и ухудшив контакт в соединении, а прочность и надежность контакта при этом возрастает. На фото ниже вид различных многопроволочных проводников, обжатых наконечниками.

В итоге можно сказать, что Ваш сосед прав: если Вы хотите добиться максимального качества выполненных Вами электромонтажных работ, то Вам просто необходимо использовать втулочные наконечники при подключении многопроволочных проводников к приборам и устройствам.

Для получения подробной информации по выполнению электромонтажных работ обратитесь к нам в офис по телефону


Обратите внимание на наши специальные предложения:

Авиационный кабель / фитинги | Системы кабельной подвески Griplock®

Описание

Кабели и фитинги
доступны как из оцинкованной, так и из нержавеющей стали. Используйте информацию ниже, чтобы создать номер детали для необходимого кабеля. Используйте таблицу весовой нагрузки, чтобы убедиться, что трос и захват совместимы.
Кабельные сборки Griplock®

доступны в вариантах 7 × 7 или 7 × 19, оцинкованные или нержавеющие, для авиационных кабелей средней и высокой прочности. Эти узлы оснащаются на заводе различными зажимами из литого под давлением цинка, штампованного алюминия, штампованной меди или штампованной стали.Если не указано иное, клеммы Griplock гарантируют полную опубликованную прочность кабеля на разрыв, однако при использовании в сочетании с зажимами прочность на разрыв кабеля будет меньше, чем прочность на разрыв одного кабеля. См. Инструкции по установке и весовой нагрузке.

Подробнее о авиационном кабеле

Раздел 1:
Тип кабеля

Раздел 2:
Диаметр кабеля

Тип кабеля оцинкованный – AG
Более экономичный
Нержавеющая сталь – AS
Со временем выглядит лучше
1/32 ”- 08
1 мм- 10
3/64 ”- 12
1/16 ”- 16
5/64 ″ – 20
3/32 ”- 24
1/8 ″ – 30
3/16 ”- 48
1/4 ″ – 64

Раздел 4:
Длина кабеля (в дюймах)

Общая длина: 24 , 60 , 120 , 180 , 240
Возможна нестандартная длина

Клеммы 80 и 87 изготовлены из цинкового литья под давлением. В зависимости от наличия ваш заказ может быть изменен на терминал из обжатой стали. Номер детали может немного измениться, но цена, размер, функциональность и вес остаются прежними.

Фитинги Quick-Connect® 1/8 “

1/8 дюйма 1X19 SSAC 100 ‘

Прейскурантная цена: 72 доллара.55

Наша цена: 65,30 долларов США

Экономия: 7,25 долларов США


(2)
1/8 дюйма 1X19 SSAC 250 ‘

Прейскурантная цена: 181,30 $

Наша цена: 163,17 $

Экономия: 18,13 $


(1)
1/8 “1X19 SSAC 500 ‘

Прейскурантная цена: 362 доллара. 05

Наша цена: 325,85 $

Экономия: 36,20 $

Авиационный кабель из нержавеющей стали 1/8 “1X19, 100 футов Авиационный кабель из нержавеющей стали 1/8 “1X19, 250 футов Авиационный кабель из нержавеющей стали 1/8 “1X19, 500 футов
3146w-PKG 1/8 “Original Quick-Connect® (ID: 3146w_PKG)

Прейскурантная цена: 20 долларов. 15

Наша цена: 18,14 доллара США

Экономия: 2,01 доллара США


(2)
9900-PKG 1/8 “Quick-Connect® кулачковый талреп

Прейскурантная цена: 51,90 $

Наша цена: 46,71 $

Экономия: 5,19 $

9901-PKG Конец фиксированной губки 1/8 “Quick-Connect®

Прейскурантная цена: 29 долларов.25

Наша цена: 26,33 долл. США

Экономия: 2,92 долл. США

Обычно соединяется с резьбовым зажимом, но может быть соединен с любым фитингом для регулировки натяжения.
Стяжная муфта с фиксированными губками Quick-Connect® Конец фиксированной губки Quick-Connect®
gif” colspan=”5″>
9902W-PKG 1/8 “Quick-Connect® поверхностный монтаж TB

Прейскурантная цена: 48 долларов.20

Наша цена: 43,88 доллара США

Экономия: 4,32 доллара США

9903W-PKG 1/8 “Quick-Connect® фиксированный поверхностный монтаж

Прейскурантная цена: 31,50 долларов США

Наша цена: 28,35 долларов США

Экономия: 3,15 доллара США

9904-PKG Резьбовой зажим 1/8 “Quick-Connect®

Прейскурантная цена: 26 долларов. 70

Наша цена: 24,03 доллара США

Экономия: 2,67 доллара США

Поверхностный монтаж 1/8 “Quick-Connect® TB
Фиксированный поверхностный монтаж 1/8 “Quick-Connect® Резьбовой зажим 1/8 “Quick-Connect®
9905DL-PKG 1/8 “Quick-Connect® Lag

Прейскурантная цена: 23 доллара. 00

Наша цена: 20,70 доллара США

Экономия: 2,30 доллара США


(5)
9906-PKG 1/8 “Quick-Connect® с распорным анкером

Прейскурантная цена: 22,00 долларов США

Наша цена: 19,80 долларов США

Экономия: 2,20 доллара США

9907-PKG Регулятор внутренней резьбы 1/8 “Quick-Connect® с болтом 1-1 / 2”

Прейскурантная цена: 20 долларов.55

Наша цена: 18,50 долларов США

Экономия: 2,05 доллара США

Вкручивается в поверхность деревянного столба или стены с помощью подвесного болта с резьбой (в комплекте). Обычно используется в паре с поворотной муфтой Quick-Connect®, но может использоваться и с любым фитингом для регулировки натяжения.
1/8 “Quick-Connect® с распорным анкером
Регулятор внутренней резьбы 1/8 “Quick-Connect® с болтом 1-1 / 2”
9908-PKG Регулятор внутренней резьбы 1/8 “Quick-Connect® с болтом 2”

Прейскурантная цена: 20 долларов.75

Наша цена: 18,68 доллара США

Экономия: 2,07 доллара США

9909-PKG Регулятор внутренней резьбы 1/8 “Quick-Connect® с болтом 3”

Прейскурантная цена: 21,15 доллара США

Наша цена: 19,04 доллара США

Экономия: 2,11 доллара США

9910DL-PKG 1/8 “Quick-Connect® поворотная стяжная муфта

Прейскурантная цена: 41 доллар. 41

Наша цена: 37,26 доллара США

Экономия: 4,15 доллара США


(6)
Регулятор внутренней резьбы 1/8 “Quick-Connect® с болтом 2” Регулятор внутренней резьбы 1/8 “Quick-Connect® с болтом 3” Поворотная стяжная муфта Quick-Connect® 1/8 дюйма
9912-PKG 1/8 “Quick-Connect® Поворотный конец губки TB

Прейскурантная цена: 47 долларов. 05

Наша цена: 42,35 доллара США

Экономия: 4,70 доллара США

9913W-PKG 1/8 “Quick-Connect® Поворотный шарнир для поверхностного монтажа TB

Прейскурантная цена: 44,25 доллара США

Наша цена: 39,83 доллара США

Экономия: 4,42 доллара США

9914-PKG 1/8 “Анкер-распорный анкер Quick-Connect® Вертлюг TB

Прейскурантная цена: 40 долларов.85

Наша цена: 36,77 доллара США

Экономия: 4,08 доллара США

Поворотный конец кулачка 1/8 “Quick-Connect® TB
Поворотный шарнир для поверхностного монтажа Quick-Connect® 1/8 дюйма TB Поворотный анкер Quick-Connect® 1/8 дюйма TB
gif” colspan=”5″>
9915DL-PKG 1/8 “Quick-Connect® поворотный механизм

Прейскурантная цена: 27 долларов.50

Наша цена: 24,75 доллара США

Экономия: 2,75 доллара США


(2)
9916DL-PKG 1/8 “Quick-Connect® Поворотный шарнир TB

Прейскурантная цена: 48,20 долларов США

Наша цена: 43,38 долларов США

Экономия: 4,82 доллара США


(3)
Поворотный механизм Quick-Connect® 1/8 дюйма Поворотный шарнирный шарнир 1/8 дюйма Quick-Connect® TB
gif” colspan=”5″>

Кабели и фитинги – Учебный центр Keuka Studios


Стяжные муфты Keuka Swageless (для кабелей диаметром 1/8 дюйма) *

Система Keuka Fitting позволяет использовать один и тот же фитинг на каждом конце кабеля.Каждый фитинг не обжимается, и каждый фитинг может быть натянут.

* США. Патент № 10,436,23


Кабельная сборка №1 (для кабелей диаметром 3/16 дюйма)

Этот узел используется на горизонтальных кабельных трассах в металлических или деревянных опорах. Мы обжимаем один конец кабеля на заводе (произносится как swaj) шпилькой с резьбой S4. Фитинг с защелкой быстро прижимается к противоположному концу кабеля без каких-либо специальных инструментов.

Все кабели и фитинги изготовлены из морской нержавеющей стали марки 316. Доступны кабели диаметром 1/8 дюйма или 3/16 дюйма с конструкцией 1 × 19.

Для горизонтальных кабельных трасс

Кабельная сборка №1 состоит из…

  • 1 шт. PL-4 Push-Lock
  • 1 шт. R-6-32 Приемник
  • 1 шт. Кабель из нержавеющей стали 1/8 ″ или 3/16 ″ (обрезанный и обжатый со шпилькой S4 нужной длины)

Кабельная сборка # 2 ( для кабелей диаметром 3/16 дюйма )

Cable Assembly # 2 может использоваться на любых металлических опорах с лестницами или ровными участками.На заводе мы обжимаем (произносится как swaj) один конец кабеля с помощью наконечника F4. Этот узел включает в себя PL-TE4 Push-Lock с поворотной проушиной и AJTE-6 Adjust-A-Body с поворотной проушиной на каждом конце кабеля. Поворотная скоба прикручивается к стойке с помощью крепежного винта 1 / 4-20. Машинные винты доступны разной длины для разных размеров стоек. Фитинг крепится к поворотной скобе винтом SC-6.

Все кабели и фитинги изготовлены из морской нержавеющей стали марки 316.Доступны кабели диаметром 1/8 дюйма или 3/16 дюйма с конструкцией 1 × 19.

Кабельная сборка №2 состоит из…

  • 1 шт. PLTE-4 Push-Lock с проушиной
  • 1 шт. AJTE-6 Adjust-A-Body с проушиной
  • 2 шт. Поворотный кронштейн
  • 2 шт. Винт SC-6
  • 1 шт. 1/8 ″ или кабель из нержавеющей стали 3/16 ″ (обрезанный и обжатый со шпилькой S4 нужной длины)

Кабельная сборка № 2 Чертеж


Кабельная сборка № 3 ( для кабелей диаметром 3/16 дюйма)

Эта кабельная сборка используется на любых деревянных столбах с лестницами или ровными трассами. На заводе мы обжимаем (произносится как swaj) один конец кабеля с помощью наконечника F4. Этот узел включает в себя PL-TE4 Push-Lock с поворотной проушиной и AJTE-6 Adjust-A-Body с поворотной проушиной на каждом конце кабеля. LE-6 Lag Eye привинчивается к поверхности деревянного столба или стены. Фитинг крепится к проушине LE-6 с помощью винта SC-6.

Все кабели и фитинги изготовлены из морской нержавеющей стали марки 316. Доступны кабели диаметром 1/8 дюйма или 3/16 дюйма с конструкцией 1 × 19.

Кабельная сборка №3 состоит из…

  • 1 шт. PLTE-4 Push-Lock с проушиной
  • 1 шт. AJTE-6 Adjust-A-Body с проушиной
  • 2 шт. LE-6 Lag Eye
  • 2 шт. Винт SC-6
  • 1 шт. Кабель из нержавеющей стали / 8 ″ или 3/16 ″ (обрезанный и обжатый со шпилькой S4 нужной длины)

Промышленные фитинги для кабельных лотков – Фитинги для кабельных лотков

Snap Track предлагает множество фитингов, упрощающих установку системы.

Система Snap Track была спроектирована и предназначена для использования в качестве непрерывной сборки прямых секций, фитингов и аксессуаров, классифицированных UL, для формирования структурной опоры с целью поддержки, защиты и надежного крепления кабелей.При непрерывной установке вся система Snap Track классифицируется UL как заземляющий провод оборудования (EGC).

Длинные и короткие радиальные отводы

Колено с удлиненным радиусом

TechLine Mfg. Производит угловые фитинги с длинным радиусом для облегчения использования систем кабельных лотков Snap Track.

Доступны в вертикальной внутренней, вертикальной наружной и горизонтальной конфигурациях.

Колено с радиусом 12, 14, 24 и 36 дюймов

(4) Запатентованные нажимные штифты предназначены для надежного крепления.

Детали отверстий см. В разделе 3.15 «Соединение»

отверстий для кабельных стяжек диаметром 3/8 дюйма, предназначенных для фитингов с радиусом 12 дюймов и более.

Фитинг из алюминия 12 калибра

Нажмите здесь, чтобы просмотреть все листы для резки колен с большим радиусом

Колено с коротким радиусом

TechLine Mfg. Производит угловые фитинги с коротким радиусом для облегчения использования систем кабельных лотков Snap Track.

Доступны модели длиной 3 и 6 дюймов.

Четыре запатентованных нажимных штифта предназначены для надежного крепления.

Нажмите здесь, чтобы просмотреть все листы резки для отводов с коротким радиусом

Snap Track 3 “Радиусное колено

Тройник длинный и короткий радиус

Тройник с удлиненным радиусом

Snap Track предлагает множество фитингов, упрощающих установку системы.

TechLine Mfg. Производит тройники с длинным радиусом размером 24 и 36 дюймов, чтобы упростить использование систем кабельных лотков Snap Track.

Тройник удлиненный

(6) Запатентованные нажимные штифты предназначены для надежного крепления.

отверстий для кабельных стяжек диаметром 3/8 дюйма, предназначенных для фитингов с радиусом 12 дюймов и более.

Тройник с коротким радиусом

TechLine Mfg. Производит тройники с коротким радиусом 3 и 12 дюймов, чтобы упростить использование систем кабельных лотков Snap Track.

Тройники с коротким радиусом

(6) Запатентованные нажимные штифты предназначены для надежного крепления.

отверстий для кабельных стяжек диаметром 3/8 дюйма, предназначенных для фитингов с радиусом 12 дюймов и более.

Нажмите здесь, чтобы просмотреть все вырезанные листы для тройников с коротким радиусом

Крест длинный и короткий радиус

Крестовина с длинным радиусом

TechLine Производитель.производит поперечные фитинги с длинным радиусом для облегчения использования систем кабельных лотков Snap Track.

Snap Track крестовина с радиусом 24 и 36 дюймов

(8) Запатентованные нажимные штифты предназначены для надежного крепления.

отверстий для кабельных стяжек диаметром 3/8 дюйма, предназначенных для фитингов с радиусом 12 дюймов и более.

Щелкните здесь, чтобы просмотреть все листы поперечной резки с большим радиусом

Крестовина с коротким радиусом

TechLine Mfg. Производит поперечные фитинги с коротким радиусом для облегчения использования систем кабельных лотков Snap Track.

Snap Track 3, 6 и 12 дюймов, радиусный крест

(8) Запатентованные нажимные штифты предназначены для надежного крепления.

Щелкните здесь, чтобы просмотреть все листы поперечной резки с коротким радиусом

Фитинги кабельных рельсов расположены

КАБЕЛЬНЫЕ ФИТИНГИ, КАБЕЛЬ ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ 316 И ПРИНАДЛЕЖНОСТИ

Фитинги для кабельных рельсов расположены на концах каждой кабельной трассы. Эти перила рассчитаны на высоту перил 36 дюймов, у которых 9 кабельные трассы. Вот почему вы найдете по 18 штук в каждом контейнер. Вы не можете поворачивать за углы, поэтому убедитесь, что вы сделали новые пробеги на каждом углу.

Вы будете использовать:

Винты с упором в стойки (деревянные или FP) на уровень перила

или

Clevis Lags в стойки (либо деревянные или FP Post) для лестницы перил

и

Проводка для размещения фитингов в лаги (Натяжение с одной стороны, без натяжения с противоположной стороны)

Инструкция по установке

Публикация в сообщение Кабельная арматура

9 натяжных фитингов, 9 ненатяжных фитингов
540 долларов. 00

Стойка опоры FD (для направляющих уровня)

FD Post Clevis Lag (для лестничных или угловых перил)
18 штук 18 штук
233,339 долл. США $ 533,33

Стойка для деревянных стоек (для ровных рельсов)

Деревянная опора Clevis Lag (для лестниц или угловых перил)
18 штук 18 штук
293 руб.33 600,00 $




Какие фитинги следует использовать с кабелями типа MC-PCS?

За последние несколько лет тенденция к светодиодному освещению продолжала расти и развиваться в энергосберегающие системы затемнения.

В рамках этой тенденции компании, производящие электромонтажные и кабельные системы, разработали способы сократить время и трудозатраты на установку светодиодных и твердотельных систем затемнения. В 2012 году на рынок был выпущен кабель типа MC-PCS с металлической оболочкой под названием MC Luminary ® Cable. Этот новый кабель объединяет цепи питания и управления под одной броней, что устраняет необходимость подводить два кабеля к одной розетке.

Какие фитинги следует использовать с кабелем MC Luminary ® ?
В результате объединения цепей питания и управления под одной броней диаметр кабеля стал больше, чем у стандартного кабеля MC.Не имея возможности использовать стандартные фитинги и соединители MC, подрядчики начали искать альтернативы для установки кабелей типа MC-PCS. Как и у большинства кабелей, представленных на рынке, существует множество вариантов на выбор: однопроволочные, многожильные, алюминиевые, стальные, по количеству проводов, HCF или Multizone и т. Д. Выбрать разъем не так просто.

В 2016 году компания AFC Fittings перешла на новый бренд под названием Konkore Fittings. Этот новый бренд предлагает расширенный ассортимент электрической арматуры, соединителей и муфт для кабелей MC и кабелепроводов.

Хотя Konkore Fittings имеет множество разъемов и электрических фитингов, которые можно использовать с традиционным кабелем типа MC-PCS, вы также найдете только электрические фитинги и разъемы, необходимые для подключения к новому MC Luminary ® Multizone и кабель MC Luminary ® HCF ® . Мы составили несколько таблиц, чтобы помочь вам узнать, какие разъемы использовать с каким кабелем. Независимо от того, какой соединитель вам нужен – 45 ° или 90 °, изолированный или неизолированный, эти таблицы помогут вам выбрать фитинг, который подходит именно вам.

Справочные руководства со схемами приведены ниже для каждого из наших кабелей MC Luminary ® , кабелей MC Luminary ® MultiZone ® и кабелей MC Luminary ® HCF ® .

Подпишитесь на блог AFC

Получайте уведомление по электронной почте всякий раз, когда в блоге публикуется новая статья.

Swaged по сравнению с обжимными фитингами для кабельных направляющих – что лучше всего подходит для вашего применения?

С кабельным ограждением есть варианты, доступные при разработке дизайна.Обжимка – это термин, используемый для крепления фитингов к кабелю.

Обжимка – это термин, используемый для крепления фитингов к кабелю. Вот видео, чтобы дать вам представление о процессе штамповки.

Преимущества обжимных фитингов кабельных рельсов

Если при установке кабелей фитинги обжимаются на месте, промежуточные элементы между оконечными стойками можно просверлить до диаметра, близкого к диаметру кабеля, потому что фитинги, проходящие через отверстия в стойках, отсутствуют. Существует более плотное прилегание кабеля к раме, чем при использовании отверстий большего размера, если фитинги обжаты на обоих концах до того, как кабели будут протянуты через стойки.

Для штамповки требуется специальное оборудование, которое можно купить или арендовать у Wagner. Обжимные фитинги обычно дешевле, чем обжимные фитинги. В более крупных проектах экономия на использовании обжимных фитингов может более чем окупить стоимость покупки или аренды оборудования.

Преимущества фитингов без обжимной кабельной рейки

Фитинги Swageless устанавливаются на стройплощадке и не требуют специального оборудования.При поставке без обжимных фитингов по крайней мере один конец кабеля не содержит фитинга. Фитинги больше диаметра кабеля, и, поскольку кабель проходит через промежуточные элементы между концевыми стойками, отверстия в промежуточных элементах могут быть просверлены близко к диаметру кабеля, обеспечивая более плотную посадку между кабелем и рамой, чем это могло бы быть. быть, если кабели поставлялись с фитингами на обоих концах.
С помощью арматуры кабельных рельсов без обжима кабели можно прокладывать одновременно с монтажом рам перил.Не нужно ждать точных замеров.

Фитинги без обжима, как правило, дороже обжимных фитингов кабельных рельсов. Однако в небольших проектах фитинги без обжима могут привести к экономии при рассмотрении стоимости аренды или покупки обжимного оборудования.
Фитинги без обжима предлагаются для использования с кабелем диаметром 1/8 ″ и 3/16 ″.

Или предварительно обжать фитинги кабельной рейки

Альтернативой обжимке на месте (или использованию фитингов без обжима) является обжатие фитингов на обоих концах кабеля компанией Wagner.Однако недостатком является то, что Вагнер должен предоставить точные размеры, чтобы обжать фитинги на кабеле, и, если фитинги уже прикреплены к кабелям, необходимо просверлить отверстия для промежуточных элементов большего размера, чтобы фитинги прошли через них для установки.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
