Опрессовка гильзами: Опрессовка проводов и скруток гильзами

Рекомендации по выбору инструмента для опрессовки силовых наконечников и гильз

Весь инструмент  «КВТ» для опрессовки силовых наконечников и гильз можно разделить на 3 основные группы по принципу действия:

• механика,
• гидравлика,
• аккумуляторный инструмент.

В зависимости от формы опрессовочного профиля различают также

• клиновидную опрессовку
• шестигранную опрессовку

Принцип клиновидной опрессовки (вдавливание)  наиболее часто реализован в механических пресс-клещах . Помимо ручного инструмента  для обжима наконечников на проводах мелких сечений ( от 1,5 мм² до 10 мм²  или максимально  35 мм²)  клиновидная опрессовка востребована при монтаже кабелей и проводов с цельнотянутыми моножилами. Клиновидная опрессовка считается надежной альтернативой пайке, но, как и пайка, постепенно выходит из обращения. Тем не менее, у этого метода есть свой плюс – чаще всего такие пресса оснащены встроенным пуансоном и одной матрицей, так что при их использовании не требуется постоянная смена матриц и они могут обжимать наконечники любого стандарта, не превышающие возможности инструмента.



Гексагональная (шестигранная) опрессовка на сегодняшний день является наиболее востребованной и популярной техникой монтажа кабельных  гильз и наконечников. Гексагональная опрессовка обладает целым рядом преимуществ:

1. Шестигранный профиль матриц обеспечивает равномерное обжатие хвостовика наконечника на кабельной жиле по всему периметру. За счет этого достигается максимальная площадь контактного соединения и высокая степень герметизации.
2. Ввиду равномерного обжима стенок хвостовика наконечника снижается вероятность образования микротрещин и дефектных разломов материала наконечника.
3. Отсутствует вероятность пережима и повреждения самой токонесущей жилы кабеля. Щадящий обжим и цельность кабельной жилы приобретают особое значение при опресовке многопроволочных жил 2-6 классов гибкости
4. При правильном подборе матриц гексагональный метод опрессовки обеспечивает значительно более прочное механическое соединение наконечника и проводника, а также гарантирует надежный электрический контакт.

По принципу действия прессы «КВТ» подразделяются на

• механические (серии ПК, ПМУ, ПКГ и ПМо),
• гидравлические (серии ПГР ,ПГРс, ПГ и ПГП),
• аккумуляторные (ПГРА).

 По производительности механические прессы уступают гидравлическим и аккумуляторным инструментам. Однако механические инструменты имеют свои плюсы:

1. Они не чувствительны к температуре, при которой происходит монтаж, отличаются надежной конструкцией и не требуют специального обслуживания.
2. При работе с наконечниками небольших сечений (от 1,5 до 10 мм2), работать ручным, компактным механическим инструментом удобнее и быстрее. Однако не стоит забывать, что опрессовка механическими прессами происходит исключительно за счет физической силы оператора, что делает их неконкурентоспособными при проведении большого объема работ, требующего значительного количества опрессовок.
3. Отсутствие сменных матриц и съемных деталей.

Популярность гидравлического инструмента обусловлена высоким усилием опрессовки от 5 до 100 тонн, относительно низкой ценой и высокой эксплуатационной надежностью. Гидравлические инструменты «КВТ» можно разделить на 4 основные группы:

• ручные гидравлические прессы моделей ПГР серии «Мастер» без клапана АСД
• ручные гидравлические прессы моделей ПГРс серии «Профи» с клапаном АСД
• ручные гидравлические прессы моделей ПГРс серии «Профи» с клапаном АСД и автоматическим возвратом штока
• помповые гидравлические головы моделей ПГ с выносным насосом

Преимущества гидравлических прессов КВТ:

1. Все гидравлические ручные прессы КВТ кроме 70й серии, оснащены двухступенчатым механизмом ускоренного нагнетания давления, что уменьшает количество «холостых качков» до смыкания матриц и значительно экономит время монтажа
2. Прессы профессиональной серии ПГРс оснащены клапаном АСД (автоматического сброса давления) – при достижении максимального рабочего давления срабатывает клапан, не позволяющий дальше нагнетать давление в рабочую полость инструмента. Данное решение значительно увеличивает рабочий ресурс инструмента, и предохраняет его от возможных поломок.
3. В соответствие с требованиями эргономики ряд моделей  или элементов гидравлических прессов «КВТ» выполнен из высокопрочного алюминиевого сплава, что значительно снижает их вес
4. Широчайший диапазон опрессовки : медные и алюминиевые наконечники сечением от 4 до 1000 мм2
5. Для моделей 300-й серии прессов «КВТ» в ассортименте представлены наборы прецизионных матриц для опрессовки наконечников и гильз наиболее популярных в России стандартов (ГОСТ, стандарт КВТ, DIN и др.)
6. Все гидравлические прессы имеют поворотную голову, что облегчает работу и увеличивает производительность труда

Аккумуляторный инструмент для опрессовки бесспорно является инструментом ближайшего будущего. Единственное, что ограничивает его широкое и повсеместное использование на  сегодня – относительно высокая цена, обусловленная  стоимостью мотора с электронной платой управления и аккумуляторных батарей.

При этом аккумуляторный инструмент обладает практически всеми преимуществами классической гидравлики, что не удивительно, поскольку использует тот же принцип нагнетания давления плюс, имеет свои «фишки»:

1. Высокая скорость работы.
2. Полное отсутствие физических усилий при работе – достаточно нажать на кнопку
3. Все модели аккумуляторных прессов КВТ оснащены системой АСД и продвинутым механизмом автоматического возврата штока ,что гарантирует полный цикл опрессовки и целостность инструмента

Комплект с двумя литий-ионными батареями обеспечивает непрерывный цикл работ – пока одна батарея работает, вторая заряжается.

Опрессовка силовых наконечников механическими пресс-клещами «КВТ»

Модель	Диапазон опрессовки (мм²)		Профиль опрессовки	Кол-во матриц (шт)	Гнезд в матрицах (шт)	Храповый механизм	Длина (мм)	Вес (кг)
	Cu	Al
CTB 05/15	0.5-10	–	клиновидный	1	4	+	260	0. 62
CTK 05/15	0.5-10	–	клиновидный	1	4	+	220	0.54
Набор CTB	0.5-10	–	клиновидный	1	4	+	260	1.38
Набор CTB+4	0.5-10	–	клиновидный	1	4	+	260	1.05
Набор CTK+4	0.5-10	–	клиновидный	1	4	+	220	0.98
Наборы CTD/CTF	0.5-10	–	клиновидный	1	4	+	215	1.00
ПКГ-50	6-50	–	гексагональный	1	6	–	390	1. 50
ПКГ-120	10-120	16-120	гексагональный	1	8	–	640	3.60
ПМУ-120	10-120	10-120	клиновидный	1	–	–	615	3.50
ПМУ-240	10-240	10-240	клиновидный	1	–	–	690-980	4.70
ПК-16	0.5-16	–	клиновидный	1	5	+	280	0.47
ПК-16у	0.5-16	–	клиновидный	1	5	+	245	0.39
ПК-35	2. 5-35	10-25	клиновидный	1	5	+	360	0.77
ПК-35у	6-35	10-25	клиновидный	1	4	+	335	0.69

Опрессовка силовых наконечников гидравлическими прессами «КВТ»

Модель	Диапазон опрессовки (мм²)		Профиль опрессовки	Кол-во матриц (шт)	Усилие (т)	Клапан АСД	Длина (мм)	Вес (кг)
	Cu	Al
ПГР-70	4-70	10-70	гексагональный	8	5	–	295	1. 70
ПГРс-70	4-70	10-70	гексагональный	8	5	+	315	1.80
ПГРс-70АМ	4-70	10-70	гексагональный	8	5	+	270	1.35
ПГР-120	10-120	10-120	гексагональный	8	8	–	410	2.70
ПГРс-120	10-120	10-120	гексагональный	8	8	+	410	2.90
ПГРс-120у	10-120	10-120	гексагональный	8	8	+	420	3.00
ПГРс-120А	10-120	10-120	гексагональный	8	8	+	410	2. 60
ПГРс-240	10-185	10-240	клиновидный	1	12	+	500	4.50
ПГРс-240у	4-185	10-240	гексагональный	12	6	+	380	2.90
ПГРс-240А	4-185	10-240	гексагональный	12	7	+	475	2.70
ПГ-240БМ	16-240	16-240	клиновидный	1	7	–	–	3.70
ПГРА-240	4-185	10-240	гексагональный	12	5	+	375	2.60
ПГРА-300∗	16-300	25-240	гексагональный	11	12	+	360	5. 50
ПГР-300∗	10-300	10-300	гексагональный	12	12	–	470	3.60
ПГРс-300∗	10-300	10-300	гексагональный	12	12	+	470	4.00
ПГРс-300у	16-300	16-300	гексагональный	11	12	+	490	4.80
ПГРс-300А∗	10-300	10-300	гексагональный	12	12	+	470	3.60
ПГРс-300АМ∗	10-300	10-300	гексагональный	12	12	+	510	3.55
ПГП-300∗	10-300	10-300	гексагональный	12	12	–	–	6. 10
ПГП-300А∗	10-300	10-300	гексагональный	12	12	–	–	5.70
ПГРс-400у	50-400	35-400	гексагональный	9	13	+	630	5.90
ПГРА-400	50-400	35-300	гексагональный	9	13	+	520	8.80
ПГРА-630А	150-630	150-630	гексагональный	7	25	+	540	9.50
ПГ-630	150-630	150-630	гексагональный	7	25	–	–	5.30
ПГ-1000	400-1000	400-1000	гексагональный	5	45	–	–	12. 40

∗ Прессы ПГР и ПГРс (КВТ) 300-й серии могут комплектоваться дополнительными наборами прецизионных матриц НМ (КВТ)

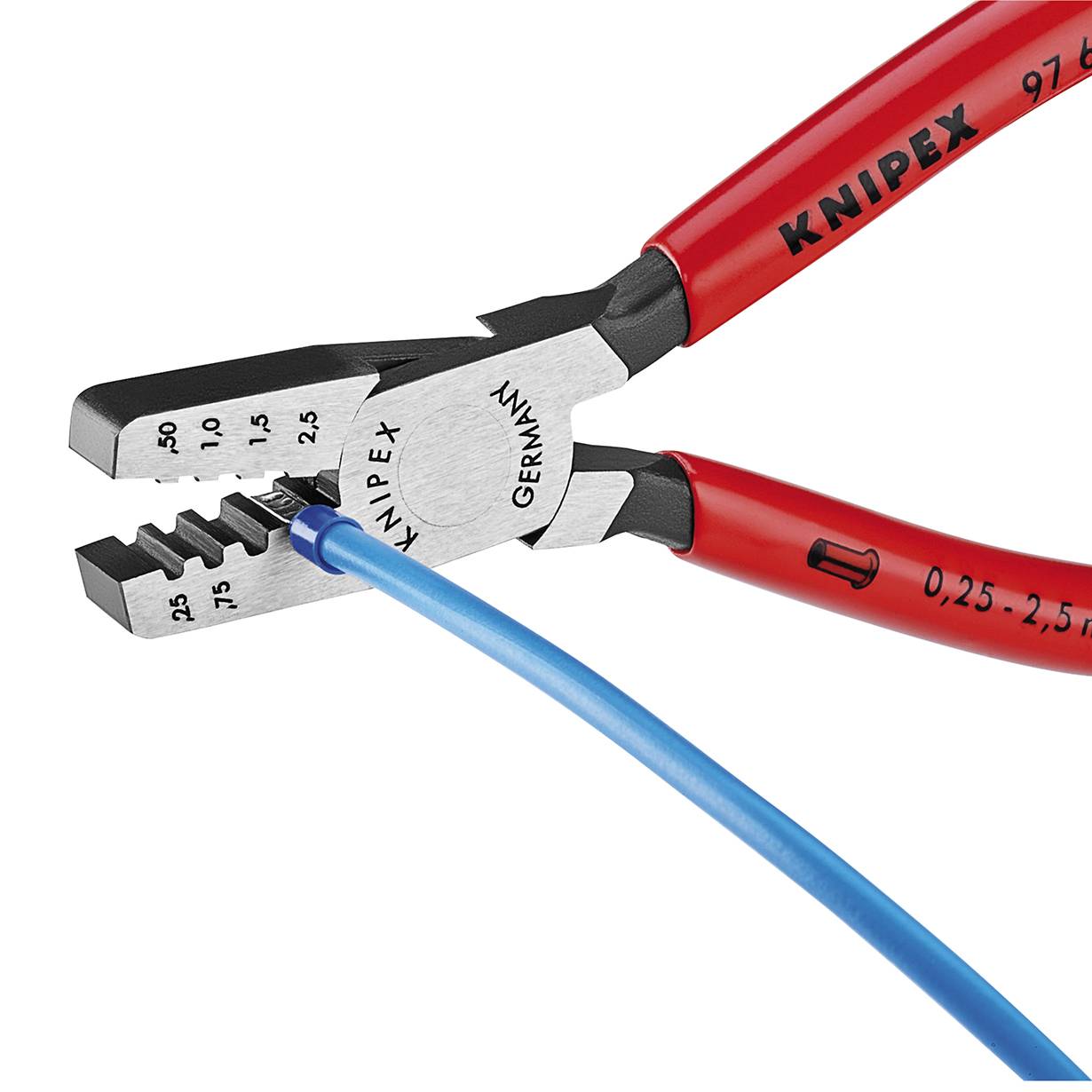

Инструмент для опрессовки контактных гильз самонастраивающийся с торцевой установкой KNIPEX 97 53 08 KN-975308

Использование гибкого многожильного медного провода предполагает обязательную установку специальных гильз на оголенные участки провода. Размеры гильз могут быть в диапазоне от 0,75 мм² до 40 мм². Также установка гильз незаменима в отдельных местах соединения проводов, где присутствует сильная вибрация, либо если длина проводов не позволяет провести сварку или пайку.

Гильза эффективно защищает медь от воздействия окружающей среды, влаги и кислорода. В результате концы проводов не окисляются и не темнеют, остаются воздухонепроницаемыми. Таким образом, опрессовка проводов гильзами в несколько раз увеличивает надежность электрических соединений.

Инженерами компании Knipex был разработан специальный самонастраивающийся инструмент серии KN-975308, с одним универсальным гнездом, используемым для:

· максимально точной, качественной и быстрой опрессовки контактных гильз по стандарту DIN 46 228 часть 1 + 4;

· опрессовки двойных контактных гильз площадью сечения до 2 * 4 мм² или 2 * AWG10

· опрессовки американского калибра проводов AWG от 28 до 7;

· обжима гильз площадью сечения от 0,08 до 10 мм² в одной матрице.

Преимущества инструмента:

• Автоматическая настройка под используемый размер контактной гильзы — это исключает ошибки при опрессовке из-за неверного выбора опрессовочной плашки;
• Продуманная конструкция с фронтальной установкой гильз;
• С боковой стороны возможна параллельная установка контактной гильзы размером до 2,5 мм²;
• Сбалансированная по весу, наклоненная головка для удобства при длительной работе;
• Принудительная блокировка с фиксацией и отпиранием;
• Оптимальное расстояние между рукоятками для комфортной работы, с небольшим раскрытием;
• Предусмотрена возможность регулировки давления опрессовки, установленного заводом-изготовителем.

Технические особенности зажимных пресс-клещей модели KN-975308:

• Изготовлены из высокопрочной хромованадиевой стали особого качества, кованой и многократно закаленной в масле;
• Имеют вороненое антикоррозийное покрытие;
• Специальный рычажный механизм для высокой передачи мышечных усилий;
• Квадратная форма обжима — для получения оптимального контакта в клеммном соединении.

Общая длина составляет 190 мм, вес — 477 грамм.

Рукоятки вложены в износостойкие двухкомпонентные чехлы из твердого пластика и мягких вставок с небольшими упорами, которые комфортно лежат в руке и предотвращают выскальзывание во время работы.

Модели Knipex сочетают в себе новейшие технологии, многолетний опыт слесарного и кузнечного дела, высочайшее качество сборки, надежность и повышенный срок гарантийной эксплуатации.

Все инструменты компании изготавливаются исключительно на специализированных предприятиях Knipex в Германии и существенно превосходят многие аналоги.
