Содержание

Как проверить ёмкость литий-ионного аккумулятора формата 18650 с помощью мультиметра?

Никто не спорит, китайцы в огромнейших объёмах производят продукцию доступную широким массам. Но, как же нам всем надоели фейковые технические характеристики китайской аппаратуры относящейся к любой ценовой категории! Да, правда часто бывает неприятной, но всё же, иногда её просто необходимо знать. В этой теме, я хочу поговорить о ёмкости аккумуляторных батарей, а конкретно, о несоответствии заявленных производителем показателей (завышенных), реальным. Речь пойдёт о литий-ионных аккумуляторных батарейках формата 18650 — будем определять их реальную ёмкость с помощью мультиметра.

Содержание:

  • Что означают цифры 18650?
  • Проверка ёмкости Li-ion батареи 18650.
  • Что понадобится для диагностики электроаккумулятора?
  • Как замерять напряжение АКБ формата 18650 мультиметром?
  • Как проверить внутреннее сопротивление Li-ion элементов 18650?
  • Как проверяется ток утечки?
  • Как осуществить замеры заряда электроаккумулятора и ничего при этом не повредить внутри него?
  • Есть ли отличия в диагностике электронакопителей для различных устройств?

Что означают цифры 18650?

Что означают цифры 18650 у литий-ионного аккумулятора? Первые две цифры — это диаметр батарейки, 18 мм, далее следует цифра 65 — длина АКБ, также измеряемая в мм, а оставшийся нолик, означает цилиндрическую форму. Формат 18650 является самым распространённым среди литий-ионных электронакопителей, а по габаритам, он немного больше традиционной пальчиковой батарейки. Всё, что касается батарей формата 18650, относится и к Li-ion АКБ другого формата.

Аккумуляторы такого типа, часто обслуживают небольшие фонарики, лазеры и другую самую разнообразную электронику. Из элементов формата 18650 собираются аккумуляторы ноутбуков, шуруповёртов, а также электрокаров. Многие пользователи восхищаются тем, насколько такие батарейки мощные и полезные! Но, далеко на каждый юзер знает, как правильно определить ёмкость компонента 18650, поэтому в интернете, можно найти большое количество рекомендаций.

Проверка ёмкости Li-ion батареи 18650

На рынке присутствуют разные электронакопители, поэтому и подход к замерам их параметров — индивидуален.

Ёмкость перезаряжаемой аккумуляторной батареи считается одним из самых важных её показателей. Изготовители подобных девайсов, указывают цифры ёмкости на корпусе электронакопителя, однако в подавляющем большинстве случаев данная характеристика завышается.

Для проверки правдивости данных, разработаны специальные измерительные приборы, также, имеет место и самодельная аппаратура.

Итак, что конкретно можно сказать о проверке ёмкости литий-ионных электроаккумуляторов 18650:

1. Определить приблизительную настоящую ёмкость батареи, можно посредством зарядки гаджета известным током. Зачастую ток заряда указывается в технических характеристиках зарядного устройства. Если на полноценную зарядку электронакопителя током 100 миллиампер уйдёт 34 часа, то перемножив эти значения, можно выяснить, что ёмкость такого электроаккумулятора равняется 3400 mAh. Однако не стоит полностью доверяться полученным результатам, ведь всё завязано на алгоритм функционирования зарядного устройства.

2. Следующая методика подразумевает более точную и быструю систему измерений, но она требует финансовых вливаний! Приобретаем интеллектуальное зарядное устройство (к примеру iMax B6), отображающее реальное напряжение и ёмкость электробатареи. Также, если вы приобретёте подобный аппарат, то обслуживать электрические элементы вам будет проще!

3. Третья методика определения ёмкости — самая интригующая. Чем скромнее ток заряда — тем точнее данные. Для данного действа идут: на 100% заряженная АКБ, часы, амперметр, и, фонарик возьмём. Возможно, литий-ионные аккумуляторы формата 18650, были приобретены именно для фонарика? Но, не в этом суть! Без амперметра можно обойтись, но это допустимо только в том случае, если в вашем распоряжении имеются технические характеристики, в которых отображается, сколько электроэнергии будет расходовать осветительный прибор при конкретном режиме яркости.

Задействуйте фонарик и выставьте минимальную яркость, проведите замеры тока амперметром и засеките при этом манёвре время. К примеру, девайс светил 20 ч, расходуя при этом ток с показателем 100 мА, а из этого следует: 20×100=2000 mAh. Ёмкость, конкретно этого накопителя, могла бы быть и посолидней, а так, 2000 mAh — не впечатляющий показатель!

Естественно, чем больше производитель проверен временем — тем правдивей его показатели! Какие бренды можно смело вписать в этот список? На кофейной гуще гадать не будем — все имена известны в мировом сообществе любителей передовых технологий! Японский Panasonic, южнокорейские Samsung и LG — эти разработчики предоставляют юзерам наиболее точную информацию. Однако нет в мире совершенства — возможно расхождение с реальными показателями плюс-минус 50 mAh. Но это ещё не всё, разница может быть ещё более существенной, в отрицательную сторону естественно, если аккумулятор бывший в употреблении либо, что ещё хуже — бракованный. Нарваться на подобные сюрпризы не сложно, продавцы в погоне за прибылью выставляют весьма привлекательные ценники такому товару, но, стоит ли он того?

Далее, я заострю своё внимание на втором способе определения реальной ёмкости аккумуляторной батареи.

Итак, проверка литий-ионного электронакопителя 18650 посредством умной зарядки iMax B6

Первое, что нам нужно сделать, это естественно обзавестись данным, очень полезным прибором, основными преимуществами которого, являются универсальность и относительно точные замеры ёмкости АКБ. Проверка батареек формата 18650 — процесс не скоротечный: сначала элементы нужно зарядить на 100%, а затем полностью разрядить их с замером отданных ампер-часов. Далее электроаккумулятор настраивается на режим хранения.

Следующий шаг — сборка балансировочной зарядки на основе iMax B6, позволяющего заряжать до шести аккумуляторов одновременно. Ёмкость электронакопителей придётся диагностировать в индивидуальном порядке, а причина проста — при проверке нескольких компонентов одновременно, вы получите лишь усреднённые данные. Но в то же время, этих показателей хватит для того, чтобы выяснить, всё ли в порядке с аккумуляторами.

Нюанс

Замеры значений разных параметров с использованием многофункционального измерительного прибора, осуществляются начиная с самого высокого диапазона. Подобные действия призваны не допустить перегорания составляющих гаджета, а также, они оберегают юзера от удара током. В любом случае, никогда не забывайте о технике безопасности при пользовании электрическим оборудованием! Как говорится — бережёного Бог бережёт!

Что нам понадобится для диагностики электроаккумулятора?

Для проверки сгодится обыкновенный недорогостоящий мультиметр. В таком устройстве должны присутствовать амперметр, омметр и вольтметр. Какие параметры аккумуляторной батареи 18650 можно проверить посредством мультиметра? Ёмкость, напряжение, внутреннее сопротивление, величину тока утечки — вот перечень того, чем нам может помочь данное приспособление.

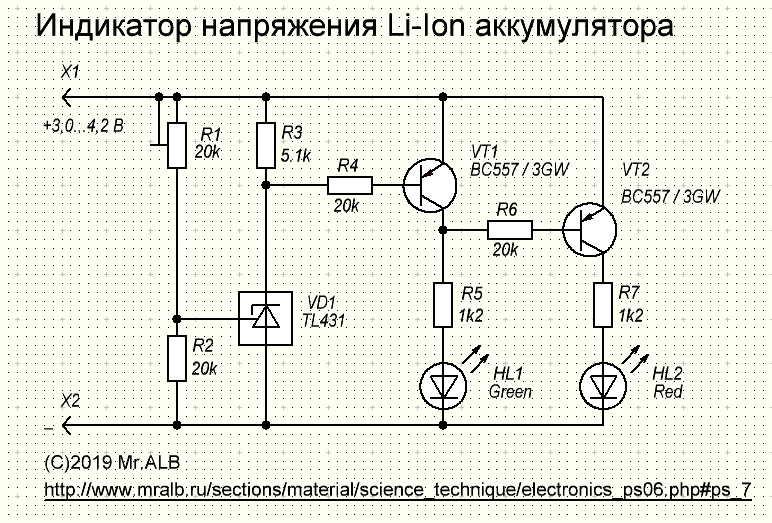

Как замерять напряжение АКБ формата 18650 мультиметром?

Электроаккумуляторы используют очень многие любители электронной техники, однако мало кто из них знает, насколько для используемой аппаратуры важно напряжение, которое выдаёт АКБ. Ведь если что-нибудь напутать — выхода из строя не избежать!

Ниже я приведу алгоритм проверки напряжения аккумуляторной батареи посредством мультиметра:

1. Измерительный прибор переводят в режим напряжения до 20V.

2. Далее, наконечники щупов прикрепляются к выводам питания — плюсу и минусу.

3. Через несколько секунд, напряжение будет отображаться на экране мультиметра. Если подобное действо не состоялось — проделываем первый и второй манёвр заново.

Нюанс

Если на дисплее возле цифр вы наблюдаете знак «-», то это будет означать тот факт, что при подсоединении зажимных элементов либо щупов, имеет место «переполюсовка». Представляет ли подобное явление угрозу? Нет — это не критично! Однако для нормального функционирования измерительного приспособления, таких ошибок лучше не делать. Правило тут простое: не нужно спешить при измерении напряжения.

Ниже приведены данные зависимости степени заряженности АКБ от напряжения:

Как измерить ёмкость аккумулятора формата 18650 посредством мультиметра?

Итак, замеряем:

1. Заряжаем батарейку на 100% и подключаем к ней нагрузку.

2. Засекаем время.

3. Параллельно к полюсам нужно подключить мультиметр, переключив девайс в измерительный диапазон до 20 Вт. Данное действие выполняется с целью отследить уровень спада разности потенциала.

4. Фактическое значение ёмкости находят прибегая к такому расчёту: умножается ток расходуемый нагрузкой на время её действия обеспечиваемого полностью заряженной батареей. Полученные данные измеряются в Ампер-часах (Ah).

Кстати сказать, на сегодняшний день, на рынке можно найти большое количество универсальных зарядных устройств батареек формата 18650, оснащённых функцией определения ёмкости. В зависимости от производителя, они могут определять ёмкость с разной степенью погрешности, но в любом случае, погрешность будет не большая.

Модельные зарядники являются одними из первых удобнейших микропроцессорных зарядных устройств, дающих возможность протестировать почти все виды АКБ на правдивость показателей ёмкости. В этом случае нужно соблюсти такое требование: в цепочке подключения элементов должно быть минимальное количества соединений, так как по этой причине будут снижены потери и увеличена точность получаемых при тестировании результатов.

В дополнение к модельным гаджетам, нужно выводить балансировочные кабели на силовые, так делается для того, чтобы результаты снимались именно через балансировочные элементы и использовалась четырёхточечная методика тестирования. Кроме того, не малую роль в этом процессе играет и производитель оборудования. К примеру Ai Charger, пользуется повышенной популярностью у юзеров по той причине, что изделия от этого бренда предлагают высокую точность измерений и улучшенную стабильность функционирования.

Нюансы

  • Осуществляйте все замерочные манипуляции с Li-ion аккумуляторами в защитных очках.
  • Не пробуйте замыкать «минус» и «плюс» ячеек напрямую, без нагрузок.
  • Не заряжайте литий-ионные электронакпители выше либо ниже значений приведённых в официальной инструкции к ним.

Как проверить внутреннее сопротивление Li-ion элементов 18650?

Чтобы воплотить подобный процесс в жизнь, повторяйте все приведённые ниже шаги:

1. К батарее подсоединяют нагрузку: лампочку, электромотор либо любое другое специальное оборудование.

2. Нагрузка должна быть задействована пару секунд, для полноценного функционирования.

3. Далее замеряют напряжение электропитания (U1).

4. Затем полностью выключаем нагрузку и выдерживаем пару секунд.

5. После ожидания, опять проводятся замеры напряжения на полюсах аккумулятора (U2).

6. Затем, находят разницу между парочкой значений U1 и U2, потом, происходит деление на номинальную, указанную производителем, разность потенциалов, а после, результат переводится в процентные данные. Если полученный показатель менее 0,4%, то это будет означать, что внутреннее сопротивление находится в пределах допустимого. А вот если вы столкнулись с цифрой 0,5% и выше, то, увы, такие компоненты уже не пригодны для дальнейшего использования и их придётся подвергнуть замене.

Как проверяется ток утечки?

С таким явлением, реально редко кто из юзеров сталкивается, но всё же, подобные случаи имеют место. Что такое ток утечки? Для любого аккумулятора — это нежелательный и опаснейший фактор. Для диагностики нам понадобится мультиметр, а также реостат. Заряжаем батарею формата 18650 и подключаем реостат. Далее выставляем соответствующее сопротивление для получения нужного тока. Посредством мультиметра снимаем показатели во времени, разрядите электронакопитель и также снимите показания. Полученные данные аккуратно заносим в таблицу, которую в дальнейшем нужно проанализировать для выявления просадки.

Нюанс

Для диагностики также можно воспользоваться резистором. Почему это выгодно? Данное приспособление позволяет осуществить процесс замера в пару раз быстрее, однако юзеру при этом нужно соблюдать осторожность. Если в электробатарее проблема не будет выявлена, то на дисплее измерителя будут отображаться три ноля.

Как осуществить замеры заряда электроаккумулятора и ничего при этом не повредить внутри него?

Чтобы диагностика вышла удачной, а конкретно, чтобы не было нанесено никакого вреда внутренностям АКБ, вам потребуется выставить правильный измерительный диапазон. К примеру, если в ваших планах проверка разности потенциалов аккумулятора на 12V, то гаджет нужно перевести в диапазон до 20V.

Есть ли отличия в диагностике электронакопителей для различных устройств?

Чтобы узнать ёмкость источника питания формата 18650, не нужно в обязательном порядке иметь в своём распоряжении мультиметр — вычислить значение можно посредством специнструментов и с помощью программного обеспечения. Каждый пользователь, естественно, может выбирать тот вариант, который подходит ему больше всего. Но всё же, в интернете преобладает информация именно на тему тестирования электробатарей мультиметром.

Если вам предстоит заняться процессом проверки аккумуляторной батареи автомобиля либо ноутбука, то манипуляции придётся осуществлять почти одни и те же. Но, приспособления для замеров нужно применять разные. Ёмкость батарейки 18650 можно проверить используя нагрузку либо тестер.

Если вы владеете информацией, как измерить ёмкость электронакопителя 18650 и можете расшифровать маркировку с цветом, то с лёгкостью сможете контролировать эту очень важную характеристику АКБ, и своевременно устанавливать новое изделие при падении ёмкости у старого до минимально установленного показателя. Если же пользователь не знает, как правильно производить замеры ёмкости источника питания, то возможны проблемы. Чем конкретно это чревато? Юзер довольно долго может эксплуатировать электронакопитель с пониженной ёмкостью, что может не самым хорошим образом повлиять на приспособление, которое запитывается от такого электронакопителя.

Отличия в диагностике работоспособности батарей для разных устройств присутствуют, но они не значительны. Тут самое важное — уметь замерять ёмкость источника питания правильно и тогда у пользователя не должно возникнуть существенных проблем в будущем. В любом случае, юзеру будет выгоднее выполнять профилактические мероприятия, чем потом приобретать новые девайсы для замены.

Заключение

Проверка реальной ёмкости Li-ion аккумуляторной батареи формата 18650, является очень важным моментом и это должен уметь делать любой уважающий себя пользователь. В этом нам поможет такой многофункциональный измерительный прибор как мультиметр, который также должен быть у любого уважающего себя обладателя электрооборудования, имеющего возможность осуществлять соответствующие манипуляции собственными силами.

Методики проверки литий-ионных аккумуляторных батареек формата 18650, в принципе, особой сложностью не отличаются, поэтому можете быть уверены, если у вас есть желание в это вникнуть, то должно непременно всё получиться!

  • Об авторе
  • Недавние публикации

aKa Ka3aK

Идейный вдохновитель и морально-физический содержатель данного портала. “Болен” электрическим транспортом и активно его изучаю.
Почти способен синтезировать обратный захват серотонина.

aKa Ka3aK недавно публиковал (посмотреть все)

Как измерить емкость литий-ионного аккумулятора?-battery-knowledge

  • Лучший литиевый аккумулятор 18650

  • Цилиндрическая литий-ионная батарея

  • Лучшее руководство по литиево-ионной батарее

  • Лучшее руководство по LiPo батареям

  • Лучшее руководство по батарее Lifepo4

  • Руководство по литиевой батарее 12 В

  • Литий-ионный аккумулятор 48 В

  • Подключение литиевых батарей параллельно и последовательно

  • Лучшая литий-ионная батарея 26650

Nov 15, 2019   Вид страницы:960

Литий-ионный аккумулятор / литий-ионный аккумулятор – это перезаряжаемый аккумулятор, который обычно используется в портативной электронике, такой как смартфоны и электромобили.

Удивительно то, что литий-ионные батареи оказывают заметное влияние на аэрокосмическую и военную промышленность. Литий-ионный аккумулятор имеет несколько преимуществ по сравнению с другими аккумуляторными технологиями, доступными на рынке. Это включает отсутствие эффекта памяти, высокую плотность энергии и низкий саморазряд.

Нет сомнений в том, что эти аккумуляторы большой емкости становятся основным продуктом в электронике. Вот почему вы должны иметь общее представление о том, как измерить емкость литий-ионного аккумулятора.

От смартфонов до электромобилей – у каждого пользователя одна забота – время работы. Разработчики систем пытаются максимально увеличить время работы, используя один из двух способов – разработать систему с батарейным питанием, которая потребляет электроэнергию более эффективно, чтобы продлить срок службы батареи, или максимально увеличить количество энергии, доступной для системы с батарейным питанием. Когда дело доходит до максимального увеличения заряда батареи, вы можете использовать меньшую или большую батарею большой емкости.

Поскольку большинство современных доступных систем с батарейным питанием являются портативными, размер и вес являются важными. Следовательно, батарея большего размера – не решение. Когда дело доходит до сборки аккумулятора, вам необходимо создать аккумулятор большой емкости.

Итак, давайте узнаем, как измеряется емкость литий-ионного аккумулятора –

Как измеряется емкость литий-ионного аккумулятора?

Батарея состоит из ячеек. Кроме того, элементы размещаются последовательно для увеличения доступного напряжения или параллельно для увеличения доступного тока. Следовательно, батареи большой емкости состоят из ячеек большой емкости.

Емкость литий-ионных элементов измеряется в ампер-часах (Ач). 1 ампер-час означает, что вы можете потреблять 1 ампер из своей ячейки в течение 1 часа.

Следовательно, ампер-часы – это результат умножения ампер на часы. Точно так же один ампер-час означает, что вы можете потреблять два ампера за полчаса или четверть за четыре часа.

Фактически, емкость Ач – это оценка хранимых кулонов. Если вы посмотрите на единицы измерения в ампер-часах, то поймете, что один ампер равен одному кулону в секунду. Умножение ампер на время даст вам кулоны. Согласно спецификации один час равен 3600 секундам; это означает, что один ампер-час равен 3600 ампер-секундам или 3600 кулонам в секунду X секунд, что составляет 3600 кулонов накопленного заряда в литий-ионном элементе.

Имейте в виду, что вы можете определить емкость меньших ячеек в миллиампер-часах (мАч). Например, литий-ионный аккумулятор 18650 будет хранить примерно 3 Ач (или 3000 мАч).

Другой способ определить емкость элемента – это ватт-часы (Втч), то есть емкость и оценка накопленной энергии. Если вы посмотрите на единицы измерения, то один ватт означает один джоуль в секунду. Умножение ватт на время даст вам джоули.

Типичный способ описания или определения емкости литий-ионных элементов – это их зарядная емкость (Ач). Когда дело доходит до измерения емкости Ач, вам следует начать с полностью заряженного элемента. Если мы посмотрим на самый простой подход к измерению емкости элемента, то он потребляет постоянный ток X ампер до разряда. Ячейка разряжается, когда напряжение ячейки достигает EODV (конечное напряжение разряда).

Чтобы провести практическое измерение, вам нужно применить фиксированную нагрузку постоянного тока в «X ампер» и запустить часы. Когда напряжение достигает конца напряжения разряда, вам нужно остановить часы и предположим, что это T часов.

После этого, умножив значение постоянного тока на X ампер, на измеренное время XT получится измеренная емкость – X * T Ah.

Сколько ячеек в литий-ионной батарее?

Как мы уже говорили ранее, аккумулятор состоит из ячеек. И ячейки могут быть размещены параллельно или последовательно в зависимости от конфигурации. Простой ответ на вопрос – сколько ячеек присутствует в литий-ионном аккумуляторе, заключается в том, что это зависит от напряжения. Однако максимальное значение равно 12. Не секрет, что литиевые аккумуляторные элементы великолепны, и на рынке их множество.

Когда дело доходит до самой распространенной аккумуляторной батареи для ноутбуков, никто не может превзойти аккумулятор 18650.

Ячейка 18650 производится многими, включая частные организации, а также государственные, такие как Sony, LG, Samsung и т. Д. Это цилиндрический литий-ионный элемент 3,6 В без эффекта памяти. Он легкий и отличается высокой плотностью энергии.

Некоторые производители могут использовать 3,6 В, а некоторые – 3,7 В. Что касается аккумулятора ноутбука с напряжением 10,8 В, то номинальное напряжение составляет 3,6 В. Следовательно, разделив 10,8 В на 3,6 В, мы получим 3 ячейки, размещенные последовательно. Если емкость аккумулятора составляет 8800 мАч, то деление емкости на 2200 мАч, т.е. номинальная емкость, даст вам 4 ячейки параллельно.

Таким образом, у вас есть три ячейки в серии X четыре параллельных, что в целом равно двенадцати ячейкам.

Как быстро измерить емкость литий-ионной батареи?

Что ж, быстрого способа определить емкость литий-ионного аккумулятора не существует.

Емкость обычно указывается на батарее, и это способ измерить, когда она новая. По мере того, как компоненты батареи израсходованы, напряжение немного снизится. По мере того, как батарея в конечном итоге подходит к концу срока службы, ток и напряжение будут падать. Поскольку кривая разряда такой батареи довольно плоская, определение оставшейся емкости путем определения напряжения является сложной задачей. Тем не менее, вы должны попробовать способ, упомянутый выше в сообщении.

Вы также можете воспользоваться доступным на рынке оборудованием для тестирования литий-ионных аккумуляторов для точного измерения емкости аккумулятора.

  • Предыдущая статья: Как сделать литиевую батарею?
  • Следующая статья: Лучшая литий-ионная батарея 18650 2019, руководство по 18650

Самые популярные категории

Индивидуальные решения

  • Схема конструкции аккумулятора 11,1 В, 6600 мАч портативного сверхзвукового диагностического набора B

  • Схема резервного питания 7,4 В 10 Ач медицинского инфузионного насоса

  • Решения для литий-ионных аккумуляторов AGV 25,6 В, 38,4 Ач

Аккумуляторы

— Как измерить емкость литий-ионного аккумулятора

Оценка полного заряда — это простая часть.

  • Метод (a) Полностью заряженная литий-ионная одноэлементная батарея будет иметь напряжение холостого хода около 4,2 В*. (От 4,1 до 4,2 нормально. 4,0 не совсем там. 4,3 — немного высоковато.) В некоторых камерах используются две ячейки — вдвое больше ожидаемого напряжения. Ноутбуки и другие более крупные устройства используют 3 или более ячеек. Напряжение должно быть кратно вышеуказанному напряжению. [*Есть варианты, допускающие более высокое напряжение. Если вы не УВЕРЕНЫ, что это относится и к вам, предположите, что это не так. Неправильный ответ может быть «расстраивающим».
    (т. е. N x (от 4,1 до 4,2 В))

  • Метод (b) Используйте зарядное устройство хорошего качества (например, поставляемое производителем камеры или известного качества) с индикатором зарядки.

    Поместите «заряженный аккумулятор в зарядное устройство». В зависимости от того, как долго он заряжался в последний раз, индикатор зарядки должен либо мигать, либо, возможно, гореть в течение минуты или двух, а затем погаснуть.

    Извлеките аккумулятор из зарядного устройства. Подождите 10 секунд. Поместите аккумулятор обратно в зарядное устройство. Индикатор зарядки должен очень коротко мигнуть и погаснуть.

Оценить мощность сложнее, но несложно.

(a) вы можете получить некоторую индикацию , для номинально одинаковых батарей, по весу. Значительная часть веса литий-ионной батареи приходится на активно задействованные компоненты, как электрические, так и механические (сепараторы, проводники, электролит и (конечно) металлический литий. Две батареи одинаковой номинальной емкости должны иметь одинаковый вес. Я предполагаю, что Разница 10% 9 мая0004 может быть связано со случайностью и конструкцией, но помимо этого я был бы подозрительным. Для больших и тяжелых аккумуляторов этот тест будет работать лучше, чем для очень маленьких аккумуляторов.

Для интереса, для элементов AA NimH это отличный показатель. Современные аккумуляторы большой емкости AA с заявленной емкостью 2500 мАч + должны быть в пределах двадцати граммов — скажем, 26 граммов плюс, а некоторые — чуть более 30 граммов. Все, что меньше 20 граммов, является полным провалом, а все, что 25 граммов или меньше, вызывает подозрения.

(b) Для любой точности необходимо разрядить аккумулятор до «конечной точки» и измерить емкость. Никакой другой разумно доступный вам метод недоступен. Существуют и другие методы, такие как измерение изменения напряжения за заданное время при заданной нагрузке и попытка оценить, где вы находитесь на кривой разряда. Это трудно сделать правильно и требует опыта и степени удачи. Измерение времени разряда «проще».

Наилучшей является нагрузка постоянного тока, которую можно очень легко сделать, например, с помощью LM317 и одного резистора, но пока я предполагаю, что вы не хотите этого делать. Спросите, если интересно.

Следует использовать разрядный резистор, для разрядки которого требуется не менее одного часа. Вы можете использовать двигатель, лампу, камеру или… но у резистора есть некоторые преимущества.

R минимум ~= (Cells_in_battery x 4000) / мАч

например, если у вас есть 1-ячеечная батарея (Voc=~4,2 В) емкостью 1500 мАч, тогда 92/R = (4 x количество элементов)/R

, например, для указанного выше одного элемента и резистора 3 Ом минимальная номинальная мощность составляет

  • 4 x 1/3 = 1,333 Вт.

Используйте резистор мощностью 2 Вт или выше.

Метод:

Я опишу это кратко, так как не знаю вашего уровня опыта. Это может быть легко следовать или трудно. Если сложно, задавайте дополнительные вопросы.

  • Прикрепите временные провода к клеммам аккумулятора. Две канцелярские скрепки, согнутые на конце, лежат на клемме плоско и доступны и удерживаются грузом или лентой. Провода, вставленные в разъем, недоступны в открытом доступе. Некоторые батареи не будут обеспечивать питание, пока вы не дадите им секретное рукопожатие. но большинство будет.

Аккумулятор с доступными клеммами.

Внизу: Доступ к терминалам затруднен. Здесь могут работать две булавки или два провода , НО НЕ ЗАКОРАЧИВАТЬ ВМЕСТЕ!!! ЕСЛИ ВАМ НЕ УДОБНО ДЕЛАТЬ ЭТО, НЕ ДЕЛАЙТЕ ЭТОГО.

  • Постоянно контролировать напряжение батареи. Мультиметр подключен к проводам аккумулятора и настроен на соответствующий диапазон.

http://t2.gstatic.com/images?q=tbn:ANd9GcR4lcHSRViGF_kk58tbzmBWf9G11VxLY3J45qj0lW-_spRMZIiDNg

  • Подсоедините резистор к выводам аккумулятора. Запустите таймер. Следите за напряжением. Остановитесь на 3,2 В на ячейку. ЗАПРЕЩАЕТСЯ РАЗРЯДАТЬ НИЖЕ 3 В НА ЭЛЕМЕНТ. ОСТАНОВИТЬСЯ НА 3,2 В – “ХОРОШАЯ ИДЕЯ”. Литий-ионный аккумулятор может быть серьезно поврежден в результате очень глубокого разряда. Установите таймер. НЕ оставляйте это запущенным и уходите.

Внизу: типичная кривая разряда литий-ионного 1-элементного аккумулятора.

Лучше всего сделать это с оригинальными и клонированными батареями и сравнить время.

  • Метод (c) Самый простой :-).

Использовать камеру. Установите видео или синхронизированные фотографии. Обратите внимание на время начала и окончания кадра. Сравнивать.

Основные преимущества:


Меня только что кто-то попросил исключить из списка о схеме LM317, о которой я упоминал, для разряда постоянным током. Вот пример. Я скопировал это с очень полезной и актуальной веб-страницы по управлению светодиодами – здесь, а они, в свою очередь, скопировали это из таблицы данных LM317.

Запрос вне списка сказал

  • Вы упомянули способ определения емкости аккумулятора с помощью LM317. Мне нужно проверить литий-ионный аккумулятор емкостью около 1700 мАч.
    Что вы мне порекомендуете для измерения такой емкости батареи в разумные сроки вроде 3-4 часов.

Аккумулятор емкостью 1700 мАч будет разряжен за 3 часа на 1700/3 =~ 570 мА и за 4 часа на 1700/4 ~= 425 мА. Таким образом, используя около 500 мА и наблюдая, сколько времени это займет, вы получите меру емкости батареи.
Ток нагрузки 3 в цепи выше равен 92 х 2,5 или около 0,7 Вт.
Резистор мощностью 1 Вт, вероятно, выдержит это испытание, лучше использовать резистор мощностью 2 Вт или 5 Вт.
LM317 будет рассеивать V_LM317 x I = (Vbattery – Vref) x I = (4,2-1,25) x 0,5 =~ 1,5 Вт. Так что радиатор, кусок алюминия или другого теплопроводного материала на LM317 будет «хорошей идеей». Я использую 4,2 В для напряжения батареи. Он будет падать по мере разрядки батареи.

Обратите внимание, что во многих случаях литий-ионная батарея емкостью 1700 мАч может безопасно разряжаться со скоростью до 1C – в этом случае = 1700 мА. Безопаснее C/2 = 850 мА. Фактическая максимально допустимая скорость должна быть установлена ​​производителем. Используйте Imax = C/2, если данные недоступны. Как правило, это безопасно, но “осторожно, emtor” / “YMMV” … . При использовании более высокой скорости рассеивание мощности на резисторе и LM317 будет выше, и потребуются изменения. Некоторые LM317 выдерживают макс. 1А. Некоторые выдерживают 1,5А. (Некоторые меньшие упаковки <1A). См. техпаспорт. LM350 — это старшая версия LM317, работающая на несколько ампер.

Конечное напряжение батареи должно быть конечным напряжением, которое вы будете использовать в своей системе. Согласно моим комментариям выше, оно НЕ ДОЛЖНО БЫТЬ ниже 3,0 В, чтобы предотвратить повреждение батареи, а выше – безопаснее. Вам нужно либо внимательно следить за этим, если вы останавливаете выброс вручную, либо настроить систему автоматического отключения. Как вы это сделаете и как вы определите время периода разрядки, зависит от вас. Аккумуляторы

. Могу ли я с помощью мультиметра определить, новый ли литий-ионный аккумулятор?

Несколько лет назад я заказал сменный аккумулятор мобильного телефона на Amazon, и, хотя он работал, он работал не так долго, как я ожидал. Я задался вопросом, не обманул ли меня продавец, продав аккумулятор, который ранее был в употреблении, поэтому он прошел несколько десятков (или сотен) циклов разрядки и имел меньшую емкость, чем новый аккумулятор. Этот телефон уже давно мертв, но я все еще задаюсь вопросом: мог ли я каким-то образом проверить батарею, когда я ее получил, чтобы сказать, действительно ли я получил новую, никогда не использовавшуюся батарею, как рекламируется?

Пытаясь выполнить поиск по предыдущим вопросам здесь, я нашел несколько ссылок на увеличение внутреннего сопротивления по мере старения литий-ионного аккумулятора, так что это частичный ответ на мой вопрос. Но у меня все еще есть две вещи, на которые я пока не смог найти ответы:

1) Будут ли все литий-ионные аккумуляторы иметь такое же низкое внутреннее сопротивление, если они новые? (Или, по крайней мере, все аккумуляторы, предназначенные для использования в смартфонах, что означает, что их физический размер и напряжение будут примерно одинаковыми друг с другом, даже если будут некоторые различия.) Или разные литий-ионные аккумуляторы слишком сильно различаются для этого вопрос, на который можно ответить без номера модели? (В этом случае мне нужно будет найти паспорт производителя этой батареи, чтобы узнать, каким должно быть ее внутреннее сопротивление, когда она новая.)

2) Могу ли я измерить это внутреннее сопротивление мультиметром , и если да, то как? Могу ли я просто установить мультиметр в режим сопротивления, затем прикоснуться красным щупом к положительной клемме аккумулятора, а черным щупом к отрицательной клемме? И подвопрос: безопасно ли это? Я так понимаю мультиметры, когда в режиме сопротивления подают небольшое напряжение на щупы, что бы через аккумулятор проходил струйный ток. Я не думаю что это будет опасно для батареи, но я конечно не эксперт. (Я достаточно разбираюсь в электронике, чтобы знать, что V = IR, и знать, как пользоваться мультиметром, но это приближается к пределу моих знаний. Я разработчик программного обеспечения, а не инженер-электронщик.) Так что, если это опасно и Я не должен этого делать, я лучше узнаю сейчас, чем когда батарея взорвется у меня перед носом. 🙂

ПРИМЕЧАНИЕ. Вопрос, который я задаю, близок к тому, как измерить емкость литий-ионной батареи, но я подхожу к нему с несколько иного подхода. Я хочу знать, могу ли я сказать, новая ли батарея, если она интенсивно использовалась (где «интенсивно» немного расплывчато, но я бы определил это как «достаточно, чтобы иметь значительную, измеримую разницу по сравнению с брендом). новую батарею того же типа”). Возможно, измерение емкости — это именно то, что мне нужно, но я слишком невежественен, чтобы знать, как интерпретировать результаты измерения емкости, чтобы определить, новая ли батарея.
