Технология сращивания кабеля / Хабр
AlliteВремя на прочтение 3 мин
Количество просмотров 11KБлог компании Компания «Мальтима Телеком» Компьютерное железо Сетевое оборудование DIY или Сделай сам
Даже самые качественно построенные структурированные кабельные системы (СКС) не застрахованы от механических повреждений, включая полный обрыв. Кроме того, еще на стадии постройки или модернизации СКС часто возникает необходимость в создании надежного соединения кабелей в местах, доступ к которым после окончания работ будет невозможен или затруднен.
В этой небольшой статье мы, специалисты «Мальтима Телеком», хотели бы рассказать о базовых принципах восстановления целостности кабелей ТПП (телефония) на примере известной уже более 40 лет технологии неразъемного сращивания компании 3M не требующей использования специальных кабельных муфт.
Благодаря использованию технологии 3M или аналогичных, при разделке кабеля не требуется зачистка изоляции жил. Их сращивание производится при помощи модульных или индивидуальных соединителей Scotchlok с прокалывающим U-образным контактом. Благодаря своей конструкции, эти соединители обеспечивают простоту монтажа, надежный электрический контакт и, при необходимости, защиту соединения от воздействия влаги. Для использования в агрессивных средах некоторые модели соединителей заполнены гидрофобным гелем, препятствующим попаданию воды.
Скотчлок UY2 соединитель
Инструмент для обжима соединителей Scotchlok UY2

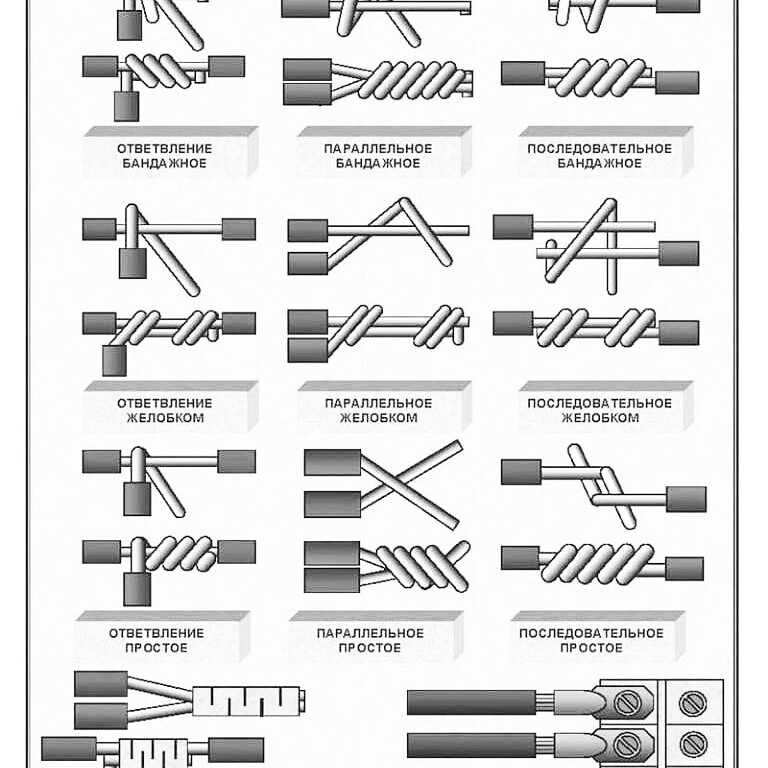

Процедура сращивания жилы с использованием соединителей проста — достаточно завести в отверстия соединителя концы провода вместе с изоляцией, после чего обжать соединитель. Обжимку рекомендуется выполнять с использованием специального инструмента — пресс-клещей, предотвращающих переобжатие «скотчлоков».
Следующим этапом сращивания кабеля является установка экранирующего провода.
Удаляемый герметизирующий компаунд 8882-Е
Виниловая лента EZ 2183
Убедившись в том, что электрическая целостность кабеля восстановлена, можно переходить к заключению места сращивания в пластиковую опалубку и наполнению ее изолирующим гидрофобным компаундом. В роли компаунда компания 3M предлагает использовать двухкомпонентный герметизирующий гель, легко проникающий к местам соединения даже при низких температурах, благодаря низкой вязкости и длительному времени полимеризации (96 минут). При использовании герметизирующего геля необходимо следовать инструкции производителя.
Последним этапом сращивания кабеля является восстановление защитной его оболочки.
Первой стадией этого процесса является создание внутреннего избыточного давления в месте сращения путем намотки виниловой ленты, например 3M EZ 2183. После этого она закрепляется и герметизируется при помощи ленты винил-мастики 3M VM. Ее, в свою очередь, необходимо покрыть слоем изоленты общего назначения. Наконец, заключительным этапом восстановления защитной оболочки кабеля является обертывания места сращивания бандажом. В его роли может выступать структурный материал 3M Armorcast, представляющий собой сетчатую ленту из стекловолоконной ткани, пропитанную специальным составом, твердеющим под воздействием влаги (24 часа).
Итак, мы только что убедились, что сращивание многожильного кабеля не представляет большой сложности для подготовленного персонала. Весь процесс можно поделить на восемь основных этапов, контролируя каждый из них: 1. Сращивание жил соединителями с U-образным контактом; 2. Восстановление экрана; 3. Проверка электрической целостности, 4. Изготовление опалубки и заливка гидрофобного компаунда; 5.
Обмотка виниловой лентой для создания избыточного внутреннего давления; 6. Герметизация стыков при помощи ленты винил-мастики; 7. Покрытие места сращивания изолентой; 8. Армирование места сращивания специальным структурным материалом.
Отметим, что время, необходимое на выполнение всех этапов операции, зависит не только от квалификации исполнителей, но и от скорости фиксации компаунда и армирующего структурного материала. Для расчета длительности процесса мы рекомендуем опираться на рекомендации производителя используемых материалов.
Важное замечание: вышеописанная технология не подходит для сращивания кабелей для передачи цифрового сигнала в горизонтальных кабельных системах, так как это недвусмысленно запрещает ГОСТ Р 53246-2008. В этом случае кабель должен быть непрерывным, так что при повреждении меняется вся «нитка» полностью.
Теги:- телекоммуникации
- телекоммуникационное оборудование
- телекоммуникации и связь
- Блог компании Компания «Мальтима Телеком»
- Компьютерное железо
- Сетевое оборудование
- DIY или Сделай сам
Сращивание волоконно-оптического кабеля
Предыдущая статья была посвящена разделке волоконно-оптического кабеля и монтажу разъемных соединителей.
Сращивание кабеля не менее сложная операция, чем его оконцовка. К тому же выполнять ее приходится гораздо чаще. Во-первых, она необходима при большой протяженности линии или на сложной трассе, когда кабель состоит из нескольких отрезков. Во-вторых, вместо монтажа соединителя кабель проще срастить с заранее изготовленным отрезком мини-кабеля, на котором соединитель смонтирован с одной из сторон в заводских условиях. Два таких отрезка можно, например, изготовить, разрезав пополам коммутационный шнур подходящей длины.
Подобная технология оконцовки используется и в случае изготовления в заводских условиях предварительно терминированных кабельных сборок – волоконно-оптических кабелей нужной длины со смонтированными на одном или обоих концах малогабаритными муфтами для перехода на несколько мини-кабелей с установленными соединителями. Укладка таких сборок – непростая работа: необходимо заботиться о соединителях, муфтах и мини-кабелях. Поэтому у сборок одна сторона закрыта защитным рукавом и имеет петлю для крепления троса.
Так или иначе, но без сращивания кабеля обойтись очень трудно. Выполняется эта операция для кабелей различного типа (одномодовых или многомодовых) двумя способами – сваркой или монтажом неразъемных соединителей (механических сплайсов). В обоих случаях нужен определенный набор инструментов, приспособлений и расходных материалов. Первый достаточно универсален с точки зрения области применения (от подземных кабелей открытой укладки до мини-кабелей), дает минимальные потери в сростке, но стоимость оборудования очень высока, как и требования к его оператору.
В случае сварки или монтажа сплайсов разделка кабеля выполняется аналогично, с небольшим отличием на последнем этапе. Поскольку к качеству торцевой поверхности волокна предъявляются более высокие требования, для выполнения операции скалывания применяются другие инструменты. Речь идет о прецизионных скалывателях. Они сложнее и дороже, но обеспечивают перпендикулярность скола к оси волокна с высокой степенью точности (отклонение составляет менее 10). И чем больше точность и воспроизводимость операций скалывателя, тем он сложнее и дороже.
Некоторые кабели с большим числом волокон выполнены на основе ленточных сборок, где несколько (от 2 до 12) волокон уложены параллельно и помещены в общее защитное покрытие. Данная конструкция кабеля позволяет осуществлять групповую сварку волокон с помощью обеспечивающих такой режим сварочных аппаратов.
Понятно, что для достижения высокой точности и качества удаление изоляции с ленточных кабелей может выполняться только на специальном оборудовании. Используемые для этих целей устройства обеспечивают снятие покрытия под действием высокой температуры. Стоит отметить, что таким образом можно обрабатывать одновременно несколько волокон обычных кабелей, если их предварительно зафиксировать в прилагаемой оправке.
Скалывание волокон ленточных кабелей также производится групповым способом посредством предназначенных для этого моделей скалывателей. В противном случае невозможно обеспечить точность, достаточную для последующей групповой сварки.
Сварка волокон выполняется путем разогрева концов волокон в электрической дуге и их соединения. Учитывая необходимость высокой точности юстировки волокон относительно друг друга и их подачи при соединении, это весьма непростая задача. Ручной способ практически не используется из-за невозможности сращивания одномодового волокна и плохой воспроизводимости результата – без автоматики не обойтись.
Поэтому сварочные аппараты для оптоволокна – одни из самых дорогих инструментов, и цена их такова, что приобретение имеет смысл лишь в том случае, когда сварка производится достаточно часто.
Возможности и характеристики сварочных аппаратов весьма разнообразны. Основное их отличие заключается в типах обрабатываемого оптического волокна, массогабаритных показателях (настольный или компактный) и характеристиках питания (сеть, аккумуляторы и продолжительность работы от них), возможных местах использования (укрытие или открытое пространство) и применяемых для этого приспособлениях (ветровые экраны, датчики давления и температуры окружающей среды), степени автоматизации процесса сварки (автоматический или полуавтоматический, количество сварочных программ), способе юстировки, средствах визуального контроля, наборе встроенных функций и др.
Наиболее принципиальный момент – способ и качество юстировки. Выравнивание волокон может выполняться по оболочке с их центрированием в V-образном пазу, а также по сердцевине: по профилю преломления волокна (Profile Alignment System, PAS) или максимизацией передаваемого через выравниваемые волокна сигнала (Local Injection and Detection, LID).
Ряд производителей сварочных автоматов разработали свои собственные методы.
Визуальный контроль осуществляется с помощью микроскопа или дисплея (монохромного или цветного ЖКИ, встроенного или внешнего видеомонитора). На дисплей можно вывести и различные параметры сварочных режимов, поэтому микроскоп используется чаще всего в простых сварочных аппаратах.
К числу наиболее популярных дополнительных функций относятся: контроль качества сколов, расчет ожидаемой величины потерь, хранение самостоятельно созданных программ сварки и протокольной информации по выполненным сваркам (характеристики сварочных режимов, параметры сколов и юстировки, оценки потерь), возможность занесения этой информации в компьютер, встроенная печь для термоусаживаемых гильз и т. п.
Для механической защиты волокна в месте сварки используют термоусаживаемые гильзы – втулки из термоусаживаемого материала с клей-расплавом и упрочняющим элементом (металлический стержень или кварцевая оправка) для предотвращения изгиба волокон.
Защита ленточных сборок выполняется аналогичным способом, но специальными гильзами. Гильза надевается на одно из волокон до сварки, а затем сдвигается на нужное место и нагревается (до 90-1500 в течение двух минут). Выполнить эту операцию можно с помощью промышленного фена. Однако гарантированное качество герметизации лучше всего обеспечит специальный нагреватель. Он монтируется в сварочный аппарат или поставляется отдельно.
Неразъемные соединители (механические сплайсы) не столь эффективны, но монтаж их намного проще, для него требуется только приспособление для фиксации оптического волокна и сплайса (монтажный столик). Поскольку механические сплайсы могут иметь самую различную конструкцию, монтажный столик нужно приобретать у их производителя вместе со всем инструментарием. Отметим, что некоторые производители не считают необходимым применение каких-либо приспособлений при монтаже их сплайсов.
После сращивания гильзы и сплайсы помещаются в лотки, муфты или коробки для дополнительной защиты.
Для этого достаточно пинцета и лопатки. Последняя применяется и для разделения волокон при разделке кабеля.
Поскольку некоторые механические сплайсы могут использоваться многократно, с их помощью выполняется подключение ремонтных кабельных вставок для быстрой организации обходов поврежденных участков линии. Вставка представляет собой кабель на транспортной катушке с двумя герметичными муфтами на сплайсах.
