РадиоКот :: Гальваническая развязки COM порта

 Во многих типах оборудования в настоящее время продолжает использоваться универсальный асинхронный приёмопередатчик. Это и многие универсальные программаторы, и винчестеры, ADSL модемы,роутеры, офисные АТС. UART часто встраивают в микроконтроллеры. UART существует много разновидностей.  Одна из реализаций-интерфейс  RS-232 логические уровни которого часто равны +12 В для логического нуля и -12 В для логической единицы.

 Для подключения этих устройств к компьютеру используется COM  порт с интерфейсом RS-232. Аппаратная часть COM  порта не обладает необходимым уровнем защиты от электростатических зарядов, а если учитывать что на практике часто приходиться коммутировать различные устройства к этому порту, то возможны сбои в работе компьютера и подключаемого оборудования, а то и полное выгорание портов. Как правило, это происходит из-за незаземленного оборудования и статического электричества. Обезопасить пользователя от таких проблем поможет предлагаемое устройство.

Оно предназначено для гальванической развязки линий СОМ порта и выдерживает напряжение не менее 1 кВ. К сожалению, из-за простоты схмы используется только 2 линии TXD и RXD, поэтому использовать самодельные программаторы с полным набором линий порта не представляется возможным.


Устройство состоит из двух независимых преобразователей RS-232 в TTL уровни и наоборот. Между этими преобразователями установлены высокоскоростные оптопары с триггером шмидта и выходом с ОК. Устройство гарантированно работает со скоростями 115200 бод. Питание устройство берет с разъема USB, потребляя не более 70 ма. Для развязки питания можно применить 2 типа DC-DC  преобразователей 5 вольт в 5вольт. Для них на печатной плате предусмотрены посадочные места. Для устройства разработана односторонняя печатная плата.


На одной стороне устанавливаются микросхемы в DIP корпусах, на другой SMD  резисторы и конденсаторы. Разъем для подключения к компьютеру использовается в исполнении для монтажа на кабель и впаивается на печатную плату таким образом, чтобы она находилась между рядами выводов разъема.
Металлический ободок разъема припаивается также к печатной плате. Для индикации работоспособности источника питания используется светодиод. Ориентировочная стоимость сборки данного устройства составляет менее 10 $, что гораздо дешевле стоимости ремонта и замены вышедшей из строя материнской платы компьютера или другого оборудования.

Файлы:
схема и печатная плата

Все вопросы в Форум.

Преобразователь USB в RS-232/422/485 с изоляцией. • Мои покупки

Недавно у меня возникла необходимость купить преобразователь USB в RS-232 с гальванической развязкой. Дело в том, что у меня сгорел ноутбук при попадании напряжения на COM порт. Ноутбук мне прослужил лет 10 и имел встроенный COM порт, но ничего не поделаешь и пришлось купить новый. Новый ноутбук жалко и поэтому я начал искать переходник с гальванической развязкой. Результатом поисков стала покупка такого переходника:

Переходник оказался удачным. К работе данного переходника у меня претензий нет. Работает отлично с различными устройствами: кассовыми аппаратами, фискальными регистраторами, весами, чековыми принтерами и GSM модемами.

Покупал на AliExpress – перейти на страницу товара. Причина выбора данной модели — это, во-первых, цена, а во-вторых наличие у производителя данного устройства своего сайта с описанием всех производимых ним устройств. Вы можете в этом убедится сами — ссылка на описание товара и ссылка на драйвер и документацию.

А теперь подробнее о преобразователе. Адаптер USB-RS232/422/485-G это полнофункциональный и полностью изолированный преобразователь USB в RS-232/422/485. Адаптер сделан на основе семейства микросхем фирмы FTDI — FT232RL, что само по себе уже очень неплохо. Но главной особенностью данного адаптера является то, что он должен обеспечить полную оптическую изоляцию USB и интерфейсов RS232/422/485. Производитель гарантирует такие параметры защиты:

  • напряжение фотоэлектрической развязки: 1500V.
  • электростатическая защита: 15кV.

На сколько это правда я сказать не могу, но судя по всему это похоже на правду. В этом вы можете убедится, посмотрев на эти фотографии разобранного устройства:

Описание с сайта производителя:
  • адаптер сделан на основе оригинального чипа FT232RL.
  • в интерфейсной микросхеме RS232 используется микросхема последовательного порта GD75232, которая обладает хорошими характеристиками.
  • внешний источник питания не требуется. Питание осуществляется от порта USB.
  • адаптер имеет функцию преобразования питания 5V порта USB в 12V для питания устройств, подсоединяемых через последовательные интерфейсы. Питание для портов RS232/RS422/ RS485 и разъем USB полностью изолировано.
  • для обеспечения безопасности порты USB, RS232, RS422/RS485 полностью оптически изолированы.
  • защита интерфейсов: напряжение фотоэлектрической развязки: 1500 V; электростатическая защита: 15 кV.
  • поддержка диапазона скорости передачи: RS232 составляет 300 бит/с. -120 кбит/с; RS485/RS422 300 бит/с-1 Мбит/с.
  • соответствует стандарту USB2.0, совместим с USB1.1.

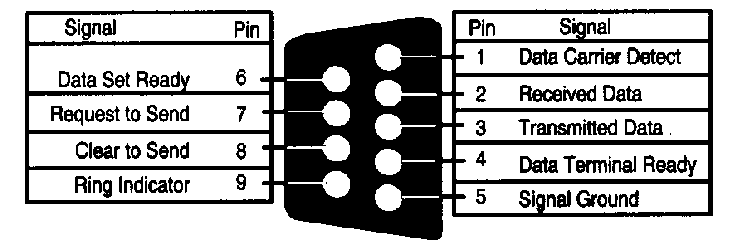

  • интерфейс RS-232 — стандартный 9-проводной интерфейс DB9.
  • поддержка автоматического согласования.
  • режим работы: асинхронный, полный дуплекс.
  • может использоваться с промышленным оборудованием, медицинским оборудованием, оборудованием связи и т. Д.
  • длина кабеля USB 1,5 м.
  • Размер корпуса: 85 * 50 * 22 мм.
  • вес: 35 г.
Подведу итог:

Пользуюсь этим адаптером уже четыре месяца. Работает отлично. Подключал различные кассовые аппараты, фискальные регистраторы, весы, мини АТС и модемы. Все устройства работают отлично. Не смотря на относительную дороговизну устройство однозначно полезное и нужное.

ОЦЕНКА POKUPKI.INFO

5 Отлично

Качесто работы

Цена

Гальваническая развязка. Кто, если не оптрон? / Хабр

Есть в электронике такое понятие как гальваническая развязка. Её классическое определение — передача энергии или сигнала между электрическими цепями без электрического контакта. Если вы новичок, то эта формулировка покажется очень общей и даже загадочной. Если же вы имеете инженерный опыт или просто хорошо помните физику, то скорее всего уже подумали про трансформаторы и оптроны.

Статья под катом посвящена различным способам гальванической развязки цифровых сигналов. Расскажем зачем оно вообще нужно и как производители реализуют изоляционный барьер «внутри» современных микросхем.

Речь, как уже сказано, пойдет о изоляции цифровых сигналов. Далее по тексту под гальванической развязкой будем понимать передачу информационного сигнала между двумя независимыми электрическими цепями.

Зачем оно нужно

Существует три основные задачи, которые решаются развязкой цифрового сигнала.

Первой приходит в голову защита от высоких напряжений. Действительно, обеспечение гальванической развязки — это требование, которое предъявляет техника безопасности к большинству электроприборов.

Пусть микроконтроллер, который имеет, естественно, небольшое напряжение питания, задает управляющие сигналы для силового транзистора или другого устройства высокого напряжения. Это более чем распространенная задача. Если между драйвером, который увеличивает управляющий сигнал по мощности и напряжению, и управляющим устройством не окажется изоляции, то микроконтроллер рискует попросту сгореть. К тому же, с цепями управления как правило связаны устройства ввода-вывода, а значит и человек, нажимающий кнопку «включить», легко может замкнуть цепь и получить удар в несколько сотен вольт.

Итак, гальваническая развязка сигнала служит для защиты человека и техники.

Не менее популярным является использование микросхем с изоляционным барьером для сопряжения электрических цепей с разными напряжениями питания. Тут всё просто: «электрической связи» между цепями нет, поэтому сигнал логические уровни информационного сигнала на входе и выходе микросхемы будут соответствовать питанию на «входной» и «выходной» цепях соответственно.

Гальваническая развязка также используется для повышения помехоустойчивости систем. Одним из основных источников помех в радиоэлектронной аппаратуре является так называемый общий провод, часто это корпус устройства. При передаче информации без гальванической развязки общий провод обеспечивает необходимый для передачи информационного сигнала общий потенциал передатчика и приемника. Поскольку обычно общий провод служит одним из полюсов питания, подключение к нему разных электронных устройств, в особенности силовых, приводит к возникновению кратковременных импульсных помех. Они исключаются при замене «электрического соединения» на соединение через изоляционный барьер.

Как оно работает

Традиционно гальваническая развязка строится на двух элементах — трансформаторах и оптронах. Если опустить детали, то первые применяются для аналоговых сигналов, а вторые — для цифровых. Мы рассматриваем только второй случай, поэтому имеет смысл напомнить читателю о том кто такой оптрон.

Для передачи сигнала без электрического контакта используется пара из излучателя света (чаще всего светодиод) и фотодетектора. Электрический сигнал на входе преобразуется в «световые импульсы», проходит через светопропускающий слой, принимается фотодетектором и обратно преобразуется в электрический сигнал.

Оптронная развязка заслужила огромную популярность и несколько десятилетий являлась единственной технологией развязки цифровых сигналов. Однако, с развитием полупроводниковой промышленности, с интеграцией всего и вся, появились микросхемы, реализующие изоляционный барьер за счет других, более современных технологий.

Цифровые изоляторы — это микросхемы, обеспечивающие один или несколько изолированных каналов, каждый из которых «обгоняет» оптрон по скорости и точности передачи сигнала, по уровню устойчивости к помехам и, чаще всего, по стоимости в пересчете на канал.

Изоляционный барьер цифровых изоляторов изготавливается по различным технологиям. Небезызвестная компания Analog Devices в цифровых изоляторах ADUM в качестве барьера использует импульсный трансформатор. Внутри корпуса микросхемы расположено два кристалла и, выполненный отдельно на полиимидной пленке, импульсный трансформатор. Кристалл-передатчик по фронту информационного сигнала формирует два коротких импульса, а по спаду информационного сигнала — один импульс. Импульсный трансформатор позволяет с небольшой задержкой получить на кристалле-передатчике импульсы по которым выполняется обратное преобразование.

Описанная технология успешно применяется при реализации гальванической развязки, во многом превосходит оптроны, однако имеет ряд недостатков, связанных с чувствительностью трансформатора к помехам и риску искажений при работе с короткими входными импульсами.

Гораздо более высокий уровень устойчивости к помехам обеспечивается в микросхемах, где изоляционный барьер реализуется на емкостях. Использование конденсаторов позволяет исключить связь по постоянному току между приемником и передатчиком, что в сигнальных цепях эквивалентно гальванической развязке.


Если последнее предложение вас взбудоражило. .

Если вы почувствовали жгучее желание закричать что гальванической развязки на конденсаторах быть не может, то рекомендую посетить треды вроде

этого

. Когда ваша ярость утихнет, обратите внимание что все эти споры датируются 2006 годом. Туда, как и в 2007, мы, как известно, не вернемся. А изоляторы с емкостным барьером давно производятся, используются и отлично работают.


Преимущества емкостной развязки заключаются в высокой энергетической эффективности, малых габаритах и устойчивости к внешним магнитным полям. Это позволяет создавать недорогие интегральные изоляторы с высокими показателями надежности. Они выпускаются двумя компаниями — Texas Instruments и Silicon Labs. Эти фирмы используют различные технологии создания канала, однако в обоих случаях в качестве диэлектрика используется диоксид кремния. Этот материал имеет высокую электрическую прочность и уже несколько десятилетий используется при производстве микросхем. Как следствие, SiO2 легко интегрируется в кристалл, причем для обеспечения напряжения изоляции величиной в несколько киловольт достаточно слоя диэлектрика толщиной в несколько микрометров.

На одном (у Texas Instruments) или на обоих (у Silicon Labs) кристаллах, которые находятся в корпусе цифрового изолятора, расположены площадки-конденсаторы. Кристаллы соединяются через эти площадки, таким образом информационный сигнал проходит от приемника к передатчику через изоляционный барьер.

Хотя Texas Instruments и Silicon Labs используют очень похожие технологии интеграции емкостного барьера на кристалл, они используют совершенно разные принципы передачи информационного сигнала.

Каждый изолированный канал у Texas Instruments представляет собой относительно сложную схему.

Рассмотрим её «нижнюю половину». Информационный сигнал подается на RC-цепочки, с которых снимаются короткие импульсы по фронту и спаду входного сигнала, по этим импульсам сигнал восстанавливается. Такой способ прохождения емкостного барьера не подходит для медленноменяющихся (низкочастотных) сигналов. Производитель решает эту проблему дублированием каналов — «нижняя половина» схемы является высокочастотным каналом и предназначается для сигналов от 100 Кбит/сек.

Сигналы с частотой ниже 100 Кбит/сек обрабатываются на «верхней половине» схемы. Входной сигнал подвергается предварительной ШИМ-модуляции с большой тактовой частотой, модулированный сигнал подается на изоляционный барьер, по импульсам с RC-цепочек сигнал восстанавливается и в дальнейшем демодулируется.
Схема принятия решения на выходе изолированного канала «решает» с какой «половины» следует подавать сигнал на выход микросхемы.

Как видно на схеме канала изолятора Texas Instruments, и в низкочастотном, и в высокочастотном каналах используется дифференциальная передача сигнала. Напомню читателю её суть.

Дифференциальная передача — это простой и действенный способ защиты от синфазных помех. Входной сигнал на стороне передатчика «разделяется» на два инверсных друг-другу сигнала V+ и V-, на которые синфазные помехи разной природы влияют одинаково. Приемник осуществляет вычитание сигналов и в результате помеха Vсп исключается.

Дифференциальная передача также используется в цифровых изоляторах от Silicon Labs. Эти микросхемы имеют более простую и надежную структуру. Для прохождения через емкостный барьер входной сигнал подвергается высокочастотной OOK (On-Off Keying) модуляции. Другими словами, «единица» информационного сигнала кодируется наличием высокочастотного сигнала, а «ноль» — отсутствием высокочастотного сигнала. Модулированный сигнал проходит без искажений через пару емкостей и восстанавливается на стороне передатчика.

Цифровые изоляторы Silicon Labs превосходят микросхемы ADUM-ы по большинству ключевых характеристик. Микросхемы от TI обеспечивают примерно такое же качество работы как Silicon Labs, но в отдельных случаях уступают в точности передачи сигнала.

Где оно работает

Хочется добавить пару слов о том в каких микросхемах используется изоляционный барьер.

Первыми стоит назвать цифровые изоляторы. Они представляют собой несколько изолированных цифровых каналов, объединенных в одном корпусе. Выпускаются микросхемы с различной конфигурацией входных и выходных однонаправленных каналов, изоляторы с двунаправленными каналами (используются для развязки шинных интерфейсов), изоляторы со встроенным DC/DC-контроллером для изоляции питания.

Ещё больше картинокМикросхема серии Si86xx — цифровой изолятор с четырьмя прямыми и двумя обратными каналами

Микросхема серии Si860x — цифровой изолятор с двумя двунаправленными и двумя однонаправленными каналами

Микросхема серии Si88xx — цифровой изолятор с двумя каналами и встроенным DC/DC-контроллером

Кроме цифровых изоляторов выпускаются изолированные драйверы силовых транзисторов, в том числе на посадочное место оптодрайверов, усилители токового шунта, гальваноразвязанные АЦП и др.


Ещё больше картинокМикросхема серии Si823x — изолированный драйвер верхнего и нижнего ключа

Микросхема серии Si8261 — изолированный драйвер с эмулятором светодиода на входе

Микросхема серии Si8920 — изолированный усилитель токового шунта

Микросхема серии Si890x — изолированный АЦП

Платы-нормализаторы аналоговых сигналов, опторазвязки, мультиплексоры и клеммные платы

Фильтры товаров

Наличие на складе

  • По этим критериям поиска ничего не найдено

Тип

  • По этим критериям поиска ничего не найдено

Функционал

  • По этим критериям поиска ничего не найдено

Бренд (изготовитель)

  • По этим критериям поиска ничего не найдено

Аналоговые входы

  • По этим критериям поиска ничего не найдено

Дискретные входы

  • По этим критериям поиска ничего не найдено

Дискретные выходы

  • По этим критериям поиска ничего не найдено

Монтаж

  • По этим критериям поиска ничего не найдено

Разъём с одной стороны

  • По этим критериям поиска ничего не найдено

Разъём с другой стороны

  • По этим критериям поиска ничего не найдено

Индикация

  • По этим критериям поиска ничего не найдено

Напряжение питания

  • По этим критериям поиска ничего не найдено

Рабочая температура

  • По этим критериям поиска ничего не найдено

Пыле/влагозащита

  • По этим критериям поиска ничего не найдено

Модуль гальванической развязки для USB.

Технический обзор и тест модуля гальванической развязки для USB По роду занятий мне часто приходится сталкиваться с ситуациями, когда подключаемое к компьютеру по USB устройство не должно иметь непосредственной электрической связи с ним, потому как это может повлечь как просто большие помехи вплоть до потери работоспособности, так и взаимное влияние блоков питания компьютера и тестируемого устройства. Вариантов решения не так много и наиболее простой из них, применить гальваническую развязку.

Я рассказывал добавлении гальванической развязки к одной из моих электронных нагрузок, вариант по своему тоже простой, но тем не менее требующий вмешательства в конструкцию нагрузки, а также установки специального ПО. Как альтернативные варианты:
1. Гальванически развязать сам компьютер от сети, но при этом надо отвязывать и монитор и питание USB хаба и принтера, в общем не вариант.
2. Применить WiFi, Bluetooth, Ethernet. Изоляция супер, но сложность исполнения высокая и обычно каждое устройство надо дорабатывать отдельно.
3. USB изолятор. Устройство предельно простое, полностью прозрачное с точки зрения программной и аппаратной составляющей, может быть применено по мере необходимости и собственно о нем я сегодня и буду вести рассказ.

Действительно, иногда надо просто временно развязать компьютер и подключаемое устройство, как для работы, так и для проверки “кто виноват”, потому я и заказал именно такой вариант, хотя как писал в самом начале, стараюсь по мере возможности делать развязку внутри самих устройств, например как я это делал в моих блоках питания.

На момент покупки стоило $7.59+1.63 за доставку, итого около 9.2 доллара, недешево, но мне их и не десяток надо было.
Через время получил такой пакетик, правда попутно заказывал пару модулей WiFi-UART, но продавец почему-то решил что мне они не нужны и не выслал, печаль, на один полезный обзор будет меньше 🙁

Фото в сравнении со стандартным спичечным коробком для понимания размеров.

И габариты со страницы товара.

Исполнение вполне аккуратное, можно конечно придраться, но я не буду так как меня все устроило.

Кроме USB разъемов на плате есть еще три светодиода и переключатель, пара светодиодов отображает режим работы (Low и High speed), а также подачу питания на выход, при помощи переключается выбирается режим передачи, те самые Low и High speed.

Все емкие конденсаторы на плате танталовые, по входу есть самовосстанавливающийся предохранитель на ток 400мА, так что в безопасностью все нормально.

Устройство, подключаемое через развязку получает питание через изолированный преобразователь напряжения, в данном случае 5-5 Вольт, мощностью 1 Ватт, т.е. максимальный ток нагрузки 200мА, при этом от него же питается и вторичная сторона самой платы потому сильно не разгуляешься, например попытка подключить внешний SSD накопитель привела к его циклической перезагрузке.
Я себе в другом магазине купил пяток подобных преобразователей для питания вольтметров с VFD дисплеями, да и просто для разных применений, полезная вещь.

А за собственно развязку отвечает ADUM3160, рядом расположен оптрон, при помощи него от переключателя идет команда на управляющий входу ADUMа для задания скорости передачи данных.

По заявлению производителя (если считать что чип оригинальный, а не клон) обеспечивается гальваническая развязка с максимальным напряжением до 2.5кВ и скоростью передачи данных 1.5/12 Мбит.

Снизу пусто, но должен сделать замечание. В характеристиках ADUM3160 указано что он выдерживает 2.5кВ, но в данном случае напряжение пробоя будет ограничено не им, а расстоянием между контактами преобразователя напряжения. Не знаю сколько держит его изоляция, но расстояние между 2 и 3 контактами маленькое и я бы как минимум сделал там прорезь в текстолите.

Измерение емкости между сторонами изолятора я провел сначала в варианте земля/земля, прибор показал 26пФ, потом измерил емкость земля/питание, показало те же 26пФ что на мой взгляд более чем нормально.

А теперь проверим его в работе.
Здесь проверка проходила не с каким-то из моих устройств, а с обычной флешкой, собственно для изолятора все равно что там подключено так как он полностью прозрачен для системы, не требует никаких драйверов и прочего, включил и работай, чем собственно меня и заинтересовал.
На первичной стороне есть два светодиода, синий и красный, синий светит когда выбран режим высокой скорости (12 Мбит), красной – низкой скорости (1.5 Мбит).
Но почему-то нормально работал только режим высокой скорости, при низкой компьютер видел что что-то подключено, но не мог определить что это. Проверял как флешки, так и USB-UART конвертер, переключал как “на ходу”, так и с переподключением, в Low speed ничего не заработало.

Немного тестов скорости.
1. Кардридер, включено в USB 3.0 хаб
2. Кардридер, включено в USB 2.0 компьютера
3. USB 2.0 флешка, включено в USB 2.0 компьютера.

Максимум я получил скорость около 9 Мбит, что в принципе нормально, при этом видно, что в варианте с прямым подключением к компьютеру скорость выше.

1, 2. Ток потребления в режиме High speed ниже чем в Low speed и составляет соответственно 15 и 28мА.
3. Напряжение на выходе без нагрузки выше чем на входе, примерно на 0.1 Вольта.
4, 5. Интересно что в режиме Low speed ток потребления нагрузки падает почти до нуля (фото 5), при этом питание есть так как работает тестер, но устройства не определяются, о чем я писал выше.
6. Нагрузочная способность модуля очень маленькая, уже при токе нагрузки в 60-65мА напряжение проваливается до 4.6 Вольта. В данном тесте изолятор был подключен через USB удлинитель, но даже при прямом подключении разница была не очень большая.

И так положительное, качество изготовление нормальное, модуль работает стабильно, данные передаются, пользоваться очень удобно так как он просто включается между компьютером и целевым устройством, например той же нагрузкой, блоком питания, USB осциллографом и пр.
Отрицательное. Скорость только до 12 Мбит, потому подойдет для не очень скоростных устройств, причем почему-то работает только в одном режиме. Нагрузочная способность по выходу мала и составляет всего около 40-50мА, из-за чего целевое устройство желательно питать отдельно. Есть также нарекания к качеству изоляции между первичной и вторичной стороной, решить можно заменой DC-DC изолятора, причем если применить более мощный, то вырастет и нагрузочная способность по выходу.

Резюме, если знать о нюансах применения, то имеет право на жизнь и в некоторых ситуациях может реально облегчить жизнь. У меня не так давно был реальный случай, когда при определенной комбинации электронной нагрузки, ее блока питания, тестируемого блока питания и компьютера соединение по USB пропадало через каждые 5-10 секунд, USB изолятор решил бы эту проблему так как без подключения к компьютеру все работало стабильно.

На этом у меня все, надеюсь что обзор был полезен.

Компонент для работы с USB портом.


Zhekson   (2005-11-11 10:48) [0]

доброе утро. Подскажите плз. компонент для работы с USB портом и дайте плз. ссылочку на документацию, как сделать устройство, которым можно будет управлять посредством USB порта при помощи компьютера. спасибо.



tesseract ©   (2005-11-11 10:56) [1]


> которым можно будет управлять посредством USB порта при
> помощи компьютера

Павел Агуров “Интерфес USB”



Zhekson   (2005-11-11 11:16) [2]

пример:
Есть устройство генерирующее число(типа byte). Каким образом(в каком виде) мне передавать это число на USB порт и как его грамотно принять???



Ega23 ©   (2005-11-11 11:39) [3]


> доброе утро. Подскажите плз. компонент для работы с USB
> портом и дайте плз. ссылочку на документацию, как сделать
> устройство, которым можно будет управлять посредством USB
> порта при помощи компьютера. спасибо.

добрый день. Подскажите плз. компонент для печатания денег и дайте плз. ссылочку на документацию, как сделать устройство, которое будет управлять устройством печатания денег при помощи компьютера. спасибо.



DesWind ©   (2005-11-11 11:42) [4]

Есть в природе контроллеры уже с USB интерфейсом



Deka ©   (2005-11-11 11:42) [5]

У меня тут “валяется” какой-то USBIO_LT. Вот производтель http://www.thesycon.de

Щас еще поищу.



Deka ©   (2005-11-11 11:46) [6]

Вот еще компонентик для работы с HID устройствами. Может подойдет? Называется HIDController.

Автор: Robert Martin Marquardt



Ega23 ©   (2005-11-11 11:52) [7]


> DesWind ©   (11.11.05 11:42) [4]
> Deka ©   (11.11.05 11:42) [5]
> Deka ©   (11.11.05 11:46) [6]

Драйвер USB-устройства Дед Мороз писать будет?



Zhekson   (2005-11-11 11:56) [8]

Ega23 ©   (11.11.05 11:39) [3]
Вас не раздражает, что над Вашими шутками не смеются даже кретины???

Я спросил есть ли компонент, который поможет мне реализовать определённую задачу(Вы наверное программируете только на ассемблере и тот сами написали) и где можно прочитать о том как реализовать простейший обмен данными между самодельным устройством и компьютером при помощи USB порта.

Как мой вопрос увязать с вашим ответом[3]?



DesWind ©   (2005-11-11 12:00) [9]


> Ega23 ©   (11. 11.05 11:52) [7]

PIC16F745 PIC16F765 определяются как HID в них надо прописать только управляющие структуры.



Ega23 ©   (2005-11-11 12:07) [10]


> Вас не раздражает, что над Вашими шутками не смеются даже
> кретины???

А я не шучу. Мне действительно необходим такой девайс.

Что касается всего остального, то поскольку обладаю опытом написания драйвера, API и клиента под USB-устройство, могу рассказать, как это работает.
Если, конечно, это кому-то надо.
Вы же хотели компонент, который умеет делать всё и сразу. Такого не бывает.



Zhekson   (2005-11-11 12:24) [11]

Что касается всего остального, то поскольку обладаю опытом написания драйвера, API и клиента под USB-устройство, могу рассказать, как это работает.
Если, конечно, это кому-то надо.

Надо. Если бы у меня имелась под рукой литература, которая мне помогла бы в этом вопросе, то я бы его не обнародовал.

Вы же хотели компонент, который умеет делать всё и сразу. Такого не бывает.
Я предположил, что возможно есть стандартный компонент, для работы с USB портом, которым можно будет воспользоваться для осуществления несложной задачи. Например: приём числа предположим в двоичном коде, по команде посланной с компьютера.



Ega23 ©   (2005-11-11 12:37) [12]


> Надо. Если бы у меня имелась под рукой литература, которая
> мне помогла бы в этом вопросе, то я бы его не обнародовал.
>

Пиши письмо.


> Я предположил, что возможно есть стандартный компонент,
> для работы с USB портом, которым можно будет воспользоваться
> для осуществления несложной задачи.

Насколько мне известно, таких компонентов нет. К большому сожалению.



Deka ©   (2005-11-11 12:40) [13]

Драйвер дравером, но спрашивали то про компонент. А каков вопрос, таков ответ. А вообще просто так отправить байт в USB скорее всего не получится. Хоть шина и последовательная, но в плане передачи данных аналогии с COM портом не прослеживается. Нельзя отправить или принять данные так-же просто, как это делалось для COM порта. Ega23, я прав?



Deka ©   (2005-11-11 12:45) [14]

Хотя можно и без драйвера обойтись, если “закосить” под стандартное устройство…



Ega23 ©   (2005-11-11 13:14) [15]


> Нельзя отправить или принять данные так-же просто, как это
> делалось для COM порта. Ega23, я прав?

Прав.


> Хотя можно и без драйвера обойтись, если “закосить” под
> стандартное устройство…

Я в своё время пытался, не получилось.



Zhekson   (2005-11-11 13:37) [16]

Я так понял, что проще найти другой вариант передачи данных с
самодельного устройства на компьютер(USB хотел использовать как одно
из самых современных устройств). В принципе подойдут и COM порты(к ним
вроде бы уже есть специальные драйвера и компоненты(прим: TComPort)).

единственное, как передавать с самодельного устройства данные на Com порт??? в LPT там просто восемь разрядов наполняешь и всё… а какая система в COM порте???



Ega23 ©   (2005-11-11 13:49) [17]

Если ты хочешь с USB работать, то открыть его через CreateFile, как COM-порт – не получится. Один хрен, драйвер писать придётся. причём, чем сложнее функциональность девайса, тем, соответственно, сложнее драйвер.
У меня исходник драйвера, который поддерживал только считывание 4-х байт с USB-девайса где-то на 5кб получился. Не считая хидера и API. Тор свидетель, я ему хорошую жертву принёс, когда наши проектировщики отказались запитывать устройство по USB, мощщи им не хватило.



Deka ©   (2005-11-11 14:40) [18]

Сделай устройство на любом микроконтроллере, а дальше можено как программно реализовать передачу так и аппаратно, при наличии соотвествующих возможностей у микроконтроллера. Вот и все. А можно купить модуль типа FT8U232AM или FT8U245AM и делать устройство на их базе. Для этих модулей есть готовые драйвера и все необходимое для работы.



Zhekson   (2005-11-11 15:55) [19]

какой формат передачи данных с самодельного электронного устройства на Com порт??? Т. е. понятно, последовательная передача битов, но что предшествует и завершает передаче???



artog   (2005-11-11 16:59) [20]

http://www.gaw.ru/html.cgi/txt/app/micros/avr/AVR309.htm



tesseract ©   (2005-11-11 17:56) [21]


> какой формат передачи данных с самодельного электронного
> устройства на Com порт??? Т.е. понятно, последовательная
> передача битов, но что предшествует и завершает передаче?
> ??

Передача начинается или поднятием напряжение на RTS/CTS. Или просто – ждём прихода данных на порт. Например при создании порта SetCommMask(RX_CHAR).



tesseract ©   (2005-11-11 17:59) [22]

И совсем забыл по моему на Modding. net (или типа того) Лежала статья по подключению LCD к USB. И где-то на avrfreaks.com лежит инфа по подключению ДУ к COM/USB с прошивкой на Atmega8.



GEN++ ©   (2005-11-11 19:49) [23]

Все гораздо проще – есть lдрайвер CP2101 эмулирующий порт USB
как Comm порт  а уж с Comm портом работайте через компонент

Я работаю через nrCooLib – практически никаких проблем.

Попутно: обязательно оптоизолирйте внешние линии USB от компа.



tesseract ©   (2005-11-11 22:53) [24]


> Попутно: обязательно оптоизолирйте внешние линии USB от
> компа.

не понял. Оптическую изоляцию только в RS485 видел.


> Все гораздо проще – есть lдрайвер CP2101 эмулирующий порт
> USB

а ser2pl. sys чем не радует?



Deka ©   (2005-11-12 10:58) [25]

Автор уже согласен сделать устройство для COM порта. Ему осталось только найти инфу по работе с COM портами. Мне кажется ему на www.rs232.ru

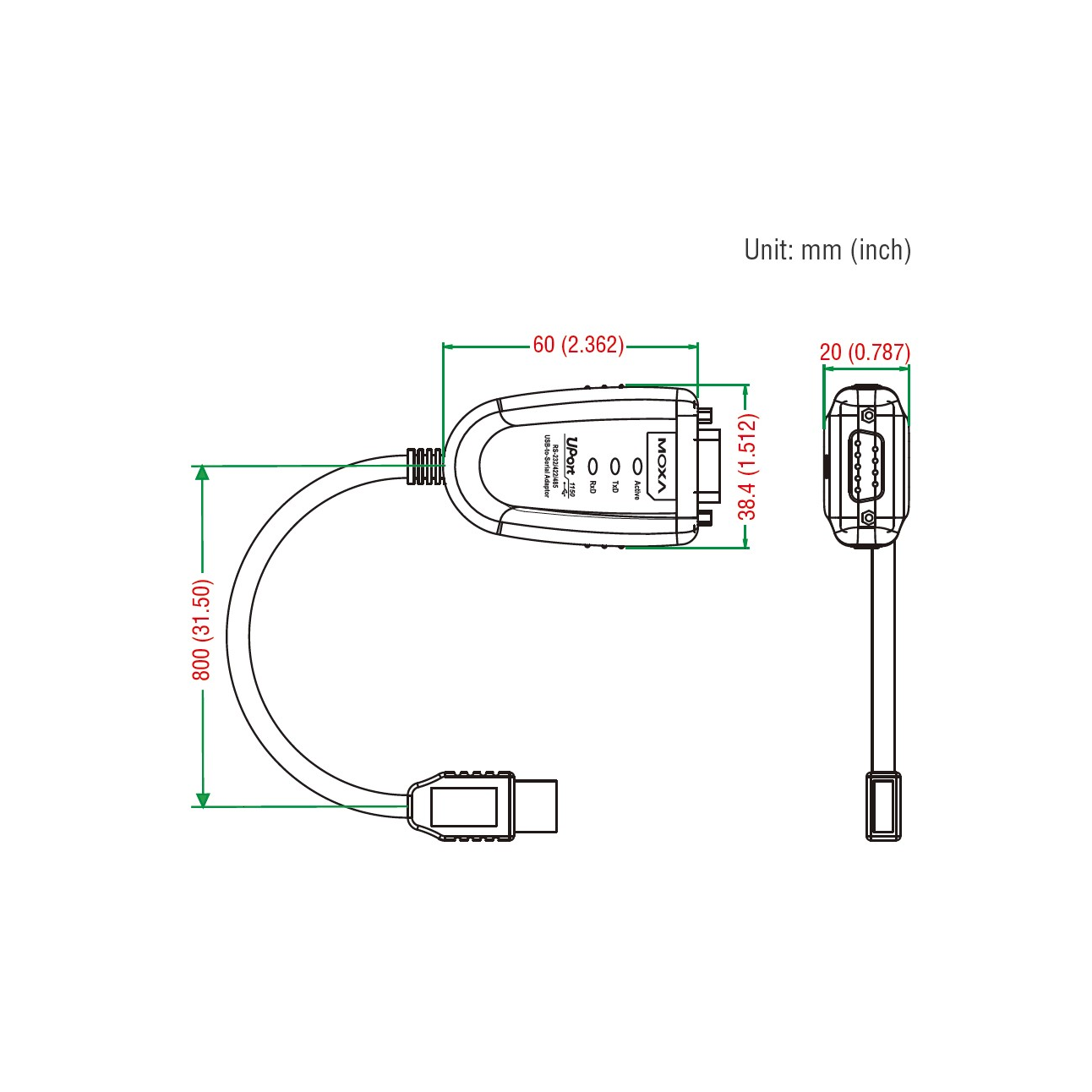

А потом можно будет сделанный девайс подключит к USB через переходник USB<=>COM
С оптической изояцией можно согласиться, дабы не сжечь порт.



uw ©   (2005-11-12 11:25) [26]

Zhekson   (11.11.05 10:48)

Почитай этот разговор:

http://kazus.ru/modules.php?name=Forums&file=viewtopic&t=561&view=next

Возможно, поможет сориентироваться.



tesseract ©   (2005-11-12 21:16) [27]


> С оптической изояцией можно согласиться, дабы не сжечь порт.

Оптическая изоляция ? что это такое а? это когда свет в виде диэлектрика?
может оптронная развязка?

Купи контроллер на NetMos/MosChip за 300р. и не парься. Оптронная развязка обойдётся в разы дешевле.

USB комплекты разработчика есть на Argussoft.ru и в Чип-и-Дип.



GEN++ ©   (2005-11-12 22:02) [28]

>tesseract ©
     >Оптическая изоляция ? что это такое а? это когда свет в виде
     >диэлектрика?

Как раз наоборот – свет является носителем информации
“Оптронная развязка” == “оптоизоляця” – слэнг такой

 >Оптронная развязка обойдётся в разы дешевле.

Вот это не факт – опторазвязка RS232 в одном корпусе стоит ~ 15$
Кстати преобразователь USB<=>RS232 кроме как у нас Вы вряд ли где
найдете на рынке

В [23] ошибка:  “nrCooLib ” следует читать как “nrCommLib ”


Промышленный изолятор RS232, 3-проводной

Гарантия
Гарантия качества – преобразователи SerialComm недорогая, высококачественная продукция, рассчитанная на всю жизнь. Они производятся на предприятии, сертифицированном по стандарту ISO-9001, с использованием технологии поверхностного монтажа с использованием бессвинцовых компонентов. Все преобразователи проходят предварительные испытания перед отгрузкой и имеют полную 5-летнюю гарантию. Конвертеров нет, Коммерческие или промышленные, которые превосходят стандарты качества SerialComm любой ценой. – Мы предлагаем 100% 30-дневную гарантию возврата денег, которая большинство компаний не предлагают. Если для любого причина, вы не удовлетворены своей покупкой в течение 30 дней вы может вернуть его без штрафных санкций. Мы вернем вам полную стоимость заказа за вычетом стоимости доставки. Мы не возмещаем стоимость экспресс-доставки. Мы не взимаем комиссию за возврат при возврате покупки в течение 30 дней. Гарантия производителя – SerialComm предлагает 5-летнюю Гарантия качества изготовления. Мы настолько уверены, что наш продукт рассчитан на срок службы в течение 5 лет период с момента покупки, если в редких случаях должна произойти неисправность; мы заменим ваш продукт бесплатно. Заполните нашу форму RMA, и мы выдадим вам Номер RMA для возврата вашего продукта. Мы не оформить возврат средств через 30 дней после покупки. Экспресс-доставка Гарантия – Мы специализируемся при доставке экспресс-заказов вовремя. Если FEDEX экспресс-доставка выбирается до 18:30 по восточному времени. и товар есть в наличии; мы гарантируем, что мы доставит заказ в FEDEX вовремя для плановая экспресс-доставка. Если мы не сделаем Итак, мы отправим вам посылку на следующий день и кредит вам полную стоимость заказа.(ОГРАНИЧЕНО 100 ДОЛЛАРОВ НА ЗАКАЗ). Пожалуйста, обратитесь к наши Условия для получения полной информации.

Бесплатно Доставка по всему миру – мы предлагаем БЕСПЛАТНУЮ доставку для всех продуктов SerialComm. с ОТСЛЕЖИВАНИЕМ! Не только в США, мы отправляем наши продукты по всему миру БЕСПЛАТНО. Учитывая наличие предметов, они будут отправлены на следующий рабочий день с расчетным временем прибытия 2-5. дней для внутреннего и 5-15 дней для международного заказы с использованием курьеров USPS, FEDEX или DHL. Экспресс-доставка оплачивается дополнительно и отправляется в тот же день. заказал.

Продажи и техническая поддержка – Мы предлагать продажи и техническую поддержку по телефону, в чате и по электронной почте 24/7. Наша команда продаж обеспечивает немедленных клиентов поддержка, такая как прием заказов или помощь в ускоренная доставка. Если тебе нужно техническая помощь, опытный инженер-электрик могу предложить помощь. Наши технические служба поддержки может быть бесценным сервисом, который мы предоставить бесплатно.

Заказы на покупку – Мы принимаем покупки заказы, а также кредитные карты и PayPal. Мы понимают, что многие компании предпочитают оформлять заказы на закупку, а не с помощью кредитных карт. В большинстве случаев мы принимаем заказы на покупку со сроком NET 30. Не так много компаний в Интернете готовы принимать заказы на покупку, но мы делаем.Заказы на покупку можно отправлять по факсу или отправлено по электронной почте.

Полностью Сертифицировано – Сертификация передачи данных Продукция чрезвычайно важна для совместимость, безопасность и соответствие стандартам. Все наша продукция полностью сертифицирована и прошла сертификацию CE, Испытания на соответствие требованиям FCC и RoHS. Эти сертификаты предоставляют уверенность в том, что наша продукция высочайшего качества а также экологически безопасен и совместим с другими устройствами.

Изолятор RS232 / Изоляторы / Оптоизоляторы / Оптоизоляторы

ПРОМЫШЛЕННЫЙ ПОСЛЕДОВАТЕЛЬНЫЙ RS232
3-ПРОВОДНЫЙ ВЕНТИЛЬ

30-дневный возврат денег / 5-летняя замена Гарантия

Модель SerialComm: ISO-232-3P9
Скачать спецификации. ИСО-232-3П9.PDF

ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ

$ 26,95 – В НАЛИЧИИ

ОПИСАНИЕ

SerialComm ISO-232-3P9 – высококачественный промышленный уровень (широкий диапазон температур) высокоскоростной двунаправленный порт с питанием 5000 В (5000Vrms min AC) оптически изолированный изолятор порта RS232 в 9-контактном формате. Он может оптически изолировать любой стандартный полнодуплексный порт RS232 до почти 1 Мбит / с .. ISO-232-3P9 оптически изолирует 3 линии: TX, RX и GND, что эффективно защищает ваши устройства RS232 от скачков напряжения, ударов молнии, контуров заземления и проблем с шумом. Устройство питается от линий передачи данных RS232. следовательно, нет внешнего источника питания. Изолятор не требует любой контроль потока или программные драйверы. ISO-232-3P9 имеет гнездовой разъем DB9 на одной стороне RS232 и штекерный разъем DB9 на другой стороне RS232.

ОСОБЕННОСТИ

  • Драйверы не требуются
  • Промышленный сорт – Высокотемпературный диапазон
  • Высокая скорость – работает от 300 до 912,6 Кбод
  • Оптическая изоляция 5000 В (5000 В среднеквадр. Мин. Переменного тока) защищает RS232 устройства от скачков напряжения и ударов молнии
  • Оптическая изоляция 5000 В (5000 В среднеквадр. Мин. Переменного тока) также исключает контур заземления и проблемы с шумом
  • Порт с питанием: внешнее питание не требуется
  • Plug-and-Play (устройство с возможностью горячей замены)
  • 5-летняя гарантия производителя
  • Сертификат соответствия стандартам CE, FCC и RoHS
  • Технология поверхностного монтажа произведена в соответствии со стандартами ISO 9001

Изолятор последовательного порта RS232 – оптическая изоляция (защита ПК) Купить изолятор последовательного порта RS232 для уменьшения электрических помех

Это простое устройство поможет защитить ваш ПК и ЧПУ и устранить шум сигнала при использовании длинных кабелей.Это может помочь предупредить вас о коротких замыканиях в кабелях, неправильном заземлении, вызывающем наличие напряжения на земле и других сбоях. Мы также обнаружили, что это помогает устранить наведенный шум из-за плохого экранирования проводов кабеля и предотвращает ложное срабатывание и ложный возврат данных.

Часто, когда вы касаетесь заземления или экрана корпуса машины, вы можете видеть небольшую искру при подключении кабеля. Большинство печатных плат RS232 выходят из строя во время грозы / молнии или при скачках напряжения в сети.Что касается портов RS232 ЧПУ, они обычно поступают от материнской платы, и единственный способ исправить это – заменить материнскую плату. Это не дешевое решение. Этот изолятор RS232 может помочь вам избежать некоторых из этих сбоев, когда они происходят, но, как и все остальное, нет никаких гарантий.

Этот фотоэлектрический оптоизолятор RS232 может устранить повреждения, вызванные

  • Неправильное / плохое заземление на машине с коротким замыканием в машине, в результате чего отливка и земля имеют напряжение на ней
  • Напряжение контура заземления
  • Скачок
  • Световая индукционная,
  • Горячая замена
  • Молния
  • Сварщики

Возможные причины

  • Оба устройства не заземлены
  • Разные скачки
  • Статическая помеха
  • Горячая замена
  • Электромагнитные помехи

Интерфейс соответствует RS-232C EIA / TIA
Подача питания через RS232 (один из TXD / DTR / RTS)
Напряжение изоляции: мгновенное 3500 В – постоянное 500 В
Разъем DB9 на обоих концах (розетка с одной стороны и вилка с другой).
При использовании омметра нет непрерывности от одного конца до другого для контакта 5 (обычно это земля)

Описание производителей:

Обычно повреждения RS232 – это аппаратные повреждения устройств связи, в основном вызванные отсутствием заземления на обоих концах, различными скачками напряжения, грозовой индукцией, статическими помехами, горячим подключением, электромагнитными помехами и т. Д.

Этот фотоэлектрический изолятор может выдерживать пиковое напряжение переходных процессов 2500 В среднеквадратического или 500 В постоянного тока на постоянной основе, и в то же время он способен поглощать статические и электромагнитные помехи для защиты устройств.

Электрический контур и контур заземления между двумя концами устройств RS232 полностью заблокированы передовой технологией изоляции. Поэтому электрический сигнал с одного конца был преобразован в оптический сигнал для передачи на другой конец, а оптический сигнал, полученный с другого конца, снова будет преобразован обратно в электрический сигнал. Таким образом, устройства связи хорошо защищены от помех и повреждений, которые могут быть вызваны скачком напряжения в цепи заземления, так что достигается очевидное повышение надежности и стабильности системы связи.

Общие области применения включают двухточечный интерфейс RS232, системы управления мониторами, терминалы зарядки обменников программного управления, спутниковый приемник и банкоматы.

Загрузить паспорт

Также известен как:

  • Изолятор последовательного порта
  • Изоляция последовательной линии
  • Изолятор RS232
  • Изолятор порта RS232
  • Изоляция RS232
  • Оптический изолятор Приемопередатчик
  • Оптоизолятор
  • Фотоэлектрический изолятор RS232

Оптический изолятор RS232 для защиты последовательных соединений RS232

Если вам необходимо эффективно защитить порты и устройства RS232 от скачков высокого напряжения, скачков напряжения, контуров заземления и других повреждающих напряжений, то этот оптический изолятор – то, что вам нужно. Он эффективно защищает ваши устройства RS232 при постоянном напряжении до 1500 В, защите от перенапряжения 600 Вт и статической защите 15 кВ.

Изолятор легко подключить, просто подключите его с помощью разъемов DB9 между вашим коммуникационным проводом и вашим устройством. Если расстояние связи превышает 100 футов, рекомендуется использовать один изолятор на каждом конце вашего коммуникационного провода, однако рекомендуемое расстояние зависит от количества статического электричества в окружающей среде.

Функция этого изолятора с питанием от порта означает, что вам не нужно подключать внешний источник питания к устройству, он получает питание от порта RS232, он может делать это эффективно, не мешая обмену данными.

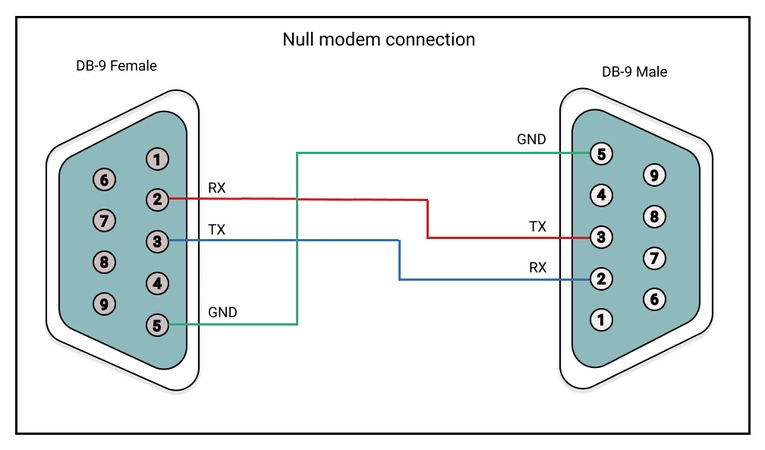

Это трехпроводной изолятор, который защищает провода связи TX, RX и GND. Если вам нужно изолировать все провода связи, см. Наш 8-проводной оптический изолятор.

    Общие характеристики
  • Порт с питанием от порта RS232
  • 3-проводная защита (TX, RX и GND)
  • Защита от постоянного напряжения до 1500 В
  • 15 кВ статическая защита от электростатического разряда
  • Plug and play, драйверы не требуются
  • Гарантия 2 года
  • CE, FCC, RoHS, ISO 9001 сертифицировано

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Номер модели AN232ISO
Защищенные линии TXD, RXD, земля
Скорость передачи 300 – 57 600 бит / с
Мощность Питание от порта -5 В постоянного тока от порта RS232
(TXD или RTS, DTR)
Оптрон Toshiba TLP521
Преобразователь напряжения Интерсил ICL7660
Текущий розыгрыш Менее 15 мА
Интерфейс со стороны ПК Разъем DB9 розетка
Оптическая изоляция 1500 В
Защита от электростатического разряда 1500 Вт / 600 Вт / мс
Рабочий режим Асинхронный, полностью прозрачный
Стандарты EIA / TIA RS-232C / RS232
Рабочая температура. от -40 ° C до 85 ° C
Рабочая влажность от 5% до 95% – без конденсации
Размеры 2,47 дюйма x 1,33 дюйма x 0,70 дюйма
(62,8 мм x 33,8 мм x 17,8 мм)
Гарантия Ограниченная гарантия на 5 лет
ECCN 4A994.a
График B 8471.80.1000
HTS 8517.18.0050
Полезные аксессуары

Изолятор последовательного порта RS232 | PSM-ME-RS232 / RS232-P

Последовательный интерфейс
Интерфейс 1 V.24 (RS-232) интерфейс в соотв. с ITU-T V.28, EIA / TIA-232, DIN 66259-1
Способ подключения Заглушка D-SUB 9
Длина передачи 15 м (экранированная витая пара)
Сечение гибкого проводника мин. 0,2 мм²
Сечение гибкого проводника макс. 2,5 мм²
Сечение проводника AWG, мин. 24
Сечение провода AWG, макс. 13
Назначение контактов Переключение DTE / DCE через переключатель
Поддерживаемые протоколы прозрачный протокол
Скорость последовательной передачи 115.2 кбит / с
Интерфейс 2 V.24 (RS-232) интерфейс в соотв. с ITU-T V.28, EIA / TIA-232, DIN 66259-1
Способ подключения Вставное резьбовое соединение
Длина передачи 15 м (экранированная витая пара)
Сечение гибкого проводника мин. 0,2 мм²
Сечение проводника AWG, мин. 24
Сечение провода AWG, макс. 13
Условия окружающей среды
Температура окружающей среды (рабочая) 0 ° С … 55 ° С
Температура окружающей среды (хранение / транспортировка) -40 ° С … 85 ° С
Допустимая влажность (эксплуатация) 10%… 95% (без конденсации)
Высота 5000 м (ограничения см. В декларации производителя)
Степень защиты IP20
Помехозащищенность EN 61000-6-2: 2005
Общие
Гальваническая развязка VCC // V.24 (RS-232) (A) // V.24 (RS-232) (В)
Тестовое напряжение, интерфейс данных / источник питания 2 кВ среднекв. (50 Гц, 1 мин.)
Стандарты / правила
Электромагнитная совместимость Соответствие Директиве по электромагнитной совместимости 2014/30 / EU
Масса нетто 123,18 г
Материал корпуса PA
Цвет зеленый
Соответствие Соответствует CE
UL, США / Канада 508 признано
Уровень шума EN 61000-6-3
Средняя наработка на отказ 2263 года (стандарт Telcordia, температура 25 ° C, рабочий цикл 21% (5 дней в неделю, 8 часов в день))
438 лет (стандарт Telcordia, температура 40 ° C, 34.25% рабочий цикл (5 дней в неделю, 12 часов в день))
Каналы передачи 4 (2/2), RxD, TxD, RTS, CTS; полный дуплекс
Битовая задержка <3 мкс
Битовое искажение <5%
Интерфейсы передачи данных испытательного напряжения 2 кВ переменного тока
Тестовое напряжение, интерфейс данных / источник питания 2 кВ переменного тока
Блок питания
Номинальное напряжение питания 24 В переменного / постоянного тока ± 20%
Диапазон напряжения питания 19. 2 В переменного / постоянного тока … 28,8 В переменного / постоянного тока
Типичное потребление тока 40 мА (24 В постоянного тока)
Защитная цепь Защита от перенапряжения Диод-подавитель
Размеры
Ширина 22,5 мм
Высота 99 мм
Глубина 118.6 мм
Соответствие продукции экологическим требованиям
Китай RoHS Период экологически безопасного использования = 50
Вылет и соответствие требованиям RoHS Радиус действия и соответствует требованиям RoHS
Стандарты и правила
Электромагнитная совместимость Соответствие Директиве по электромагнитной совместимости 2014/30 / EU
Устойчивость к ЭМС EN 61000-4-2: Контактный разряд ± 6 кВ (уровень испытаний 3)
EN 61000-4-3: Частотный диапазон Test Level 3
EN 61000-4-4: критерий B
EN 61000-4-5: сигнал ± 2 кВ (12 Ом)
EN 55011
EN 61000-4-6
Соответствие Соответствует CE
UL, США / Канада 508 признано
Уровень шума EN 61000-6-3
Помехозащищенность EN 61000-6-2: 2005
Подключение в соотв. со стандартом CUL
UL, США / Канада Класс I, Разд. 2, Группы A, B, C, D
Класс I, зона 2, AEx nA IIC T4
Класс I, зона 2, Ex nA IIC T4 Gc X
Допуски
Сертификат UL
Сертификат cUL
DNV
EAC
Признание cULus
Зарегистрировано в UL
регистрация cUL
регистрация cULus
Коммерческие данные
Единица упаковки 1
Масса за штуку 181.2 г
Страна происхождения Германия

Оптоизолятор последовательного порта Rs232, 232 कनवर्टर в Бангалоре, Numag Data Systems Private Limited

Rs232 Оптоизолятор последовательного порта, 232 कनवर्टर в Бангалоре, Numag Data Systems Private Limited | ID: 20773461262

Подробнее о продукте

Реквизиты компании

Спецификация продукта

Описание продукта

Петли тока заземления, которые образуются при подключении портативного компьютера к станку с ЧПУ или другому тяжелому оборудованию для передачи данных, часто являются причиной отказа оборудования последовательного порта. Наши оптоизоляторы последовательного порта позволяют решить эту проблему, изолируя сигналы связи.

Заинтересовал этот товар? Получите актуальную цену у продавца

Связаться с продавцом

Изображение продукта

О компании

Правовой статус компании с ограниченной ответственностью (Ltd./Pvt.Ltd.)

Характер бизнеса Производитель

Количество сотрудников До 10 человек

Годовой оборот до рупий 50 лакх

Участник IndiaMART с октября 2013 г.

GST29AAACN6361Q1ZS

Получите бесплатные предложения от нескольких продавцов

Вернуться к началу 1

Есть потребность?
Получите лучшую цену

1

Есть потребность?
Получите лучшую цену

TCC-82 – Последовательные преобразователи | MOXA

799. 0 КБ Принадлежность v1.1 21 мая, 2020 21 мая, 2020
341.1 КБ 2D CAD 06 июля 2015 г. 06 июля 2015 г.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
