Основы структурированных кабельных систем: Принципы построения СКС

Структурированная кабельная система

Структурированная кабельная система (СКС) объединяет кабели и оборудование в единый комплекс. СКС, спроектированная по принятым нормам и правилам, рассчитана на использование без проведения реструктуризации в течение многих лет.

Принципы построения СКС

Структурированная кабельная система создается в соответствии с несколькими принципами, важнейший из которых – универсальность. Это означает, что СКС подходит не только для сетей передачи данных, но и для телефонной связи, пожарной и охранной сигнализации, видеонаблюдения.

Принцип структуризации, отраженный в самом названии системы, подразумевает наличие нескольких соединенных между собой подсистем разного уровня.

Принцип избыточности предполагает возможность расширения без изменения базовых элементов. Так, при проектировании закладывается ресурс для подключения дополнительного оборудования и новых пользователей.

Принцип гибкости связан с предыдущим и означает простоту модернизации: от оперативной перегруппировки пользователей до обновления программно-аппаратного комплекса.

Принцип надежности. Продуманность структуры – основа стабильного функционирования при неисправностях. При этом, отдельный сегмент, нуждающийся в срочном ремонте, не влияет на работу других.

Помимо перечисленных, при организации кабельных систем учитывают принципы экономичности и долговечности.

Элементы СКС

Основа структурированных кабельных систем – элементы, образующие среду для передачи данных. По-другому эти части сети называются пассивными, так как не нуждаются в питании и применяются для передачи сигналов и информации.

• Кабели (медные и оптические) – это главные «передатчики» СКС, образующие многометровую сеть.

• Соединительные устройства отвечают за распределение, подключения и обеспечивают гибкость системы. Группа включает кроссовые и коммутационные панели и коробки, а также розетки.

• Коммутационные элементы соединяются между собой при помощи специальных
  шнуров и перемычек, которые также применяются для подключения активного оборудования.

• Для создания неразъемных соединений оптических кабелей используются сплайсы. Элементы помогают совместить и зафиксировать сердцевины соединяемых волокон.

К активному оборудованию относятся серверы, коммутаторы, концентраторы и другие устройства. Кроме того, построение СКС невозможно без систем заземления, а также кабельных каналов, стоек и шкафов. Последние обеспечивают компактное размещение, защиту и удобный доступ к оборудованию.

Подсистемы СКС

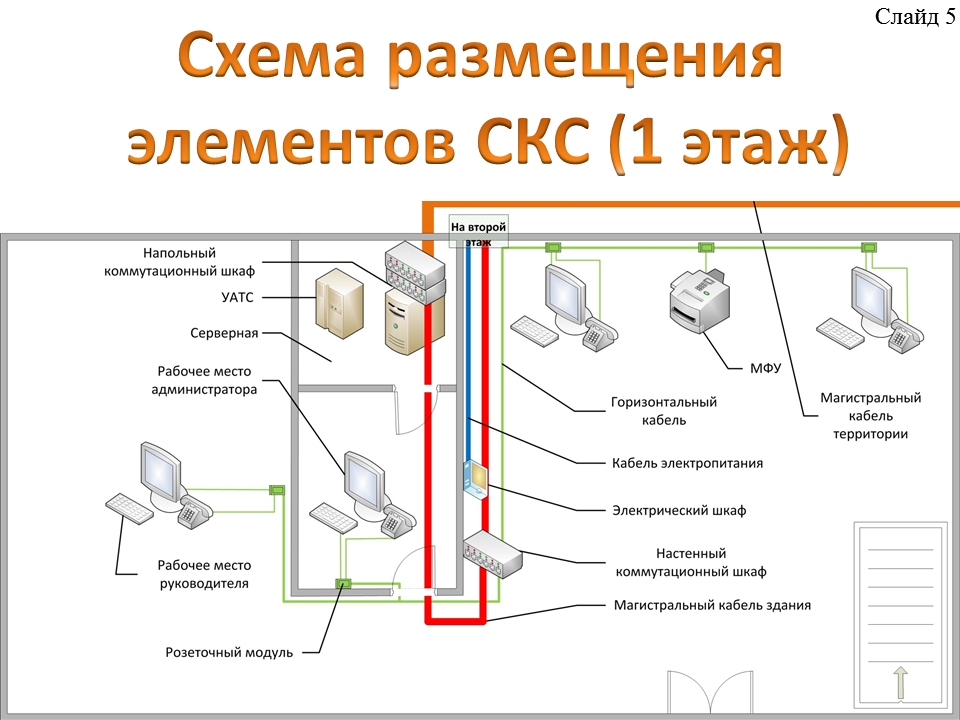

В соответствии с принципом структуризации, элементы структурированных кабельных систем объединяются в подсистемы. Горизонтальной называют подсистему, соединяющую телекоммуникационную розетку, расположенную на рабочем месте, с горизонтальным кроссом, находящимся в телекоммутационной.

Магистральная подсистема соединяет коммутационные центры – главный, промежуточные и горизонтальные кроссы. Внутренняя организуется в рамках одного или нескольких этажей, внешняя – выходит за пределы здания и объединяет несколько объектов.

Стандарты и нормы создания СКС

Неправильный монтаж, соединение и другие манипуляции с кабелями и оборудованием изменяют их рабочие характеристики совсем не в лучшую сторону. В конечном счете, от корректной организации системы зависит стабильность ее функционирования и, следовательно, работа организации, использующей СКС.

Кроме отечественных ГОСТов, правила создания прописаны в международных и региональных – европейских и американках – стандартах. ISO/IEC IS 11801-2002, CENELEC EN 50173, TIA/EIA-568-B используются при проектировании наряду с российскими документами.

Принципы построения структурированных кабельных сетей

Основные принципы построения СКС

Рубрики статей

• Все
• Новости и новинки
• Новости компании
• Обзоры продукции

Отредактировано: 20. 07.2022

Главные признаки СКС это структурированность, универсальность и избыточность. Рассмотрим структурированность, как главный термин, вынесенный в название. Сигнал передается в среде кабелей и разъемов. Функциональные элементами СКС (как часть среды передачи) это кабели, в которых присутствуют разъемы в местах подключения или каммутации и в соответствии с правилами, т.е с образованием линий и магистралей. Крепление разъемов выполняется при помощи розеток и панелей. Также используют короба, лотки, лестницы, все это для организации линий. Все вышеописанное, является конструктированными элементами СКС, которые не являются частью среды передачи. Структурированную сеть принято разделять на подсистемы. Не смотря на это, хватает и проблем. Как пример, в американских стандартах такое разделение отсутствует, но в тот же момент, выделена подсистема администрирования. Удивляться здесь нечему, ибо СКС – это абстрактное понятие: практики работают и с СКС AT&T, и с СКС Lucent, и с СКС Alcatel и т.

п. Проще говоря, каждый производитель имеет небольшую свободу действий, которую каждый использует в полной мере.

Не смотря на все, сегодня проще всего смотреть на международные стандарты.

Стандарты разделяют на такие системы как:

• магистраль комплекса,
• магистраль сооружений,
• параллельная подсистема.

Хотя на практике получаются проблемы, в проспектах ряда компаний зачастую присутствует 3-8 подсистем.

Магистраль комплекса нужна для объединения зданий. Чаще всего она осуществляется на оптоволоконном (возможно и медном варианте) кабеле и необходим для соединения между собой зданий, которые могут находиться на расстоянии от нескольких сот метров, до нескольких километров.

Магистраль сооружений объединяет разделы здания, тем самым поддерживает связь между панелью здания и панелью этажей. Магистраль должна содержать кабель, который установлен перпендикулярно земле между панелями здания. В одноэтажном доме магистраль содержит кабель расположенный горизонтально.

Параллельная земле подсистема начинается телекоммуникационной розеткой на и оканчивается в этажной системе распределения панели. В идеале каждый этаж должен обслуживаться индивидуальной параллельной подсистемой. Каждое рабочее место должно содержать в лучшем случаи два параллельных кабеля.

Следование стандартам в кабельных сетях обеспечивает ее универсальностью, что позволяет перейти от внутренних к доступным системам. Что в свою очередь позволяет поддерживать работу оборудования (и активного и пассивного) от любого разработчика. Это не самая простая задача: т.к. в отличии от активного оборудования, кабельных сетей, имеют тысячи тысяч независимых предприятий, в большинстве случаев в единичном экземпляре и с учетом своих специфик. При всем при этом, разработчики элементов держат под контролем малое количество зон (если контролируют вообще).

Плюс к всему этому можно прибавить обязанность работать в кабельных сетях общей структуры для коммуникаций, которые обязаны поддерживаться одной службой, по единым методикам и нормам, в тот момент как создание серьезной сети совсем не простая задача.

Дальше помогают системные интеграторы.

Третий признак это избыточность, которая пропорциональна цене кабельной сети. Однако именно избыточность позволяет конструкторам конструировать системы прежде, чем станут точны нужды пользователей и обеспечить телекоммуникационной инфраструктуре длительный срок эксплуатации.

В данном подходе имеется глубокий экономический смысл.

Классическая структурированная кабельная система монтируется на этапе строительства (или капитального ремонта) и должна прослужить до следующего капитального ремонта здания (примерно 10-15 лет).

Все это достигается путем выполнения монтажа системы не из нужд на существующие потребности, а основываясь на требования нормативов (в большинстве случаев со значительным запасом). Получается, что почти любые изменения организационной структуры заказчика не требуют изменения СКС. В таком случаи должно хватить переключений на распределительных панелях.

Копирование контента с сайта Anlan.ru возможно только при указании ссылки на источник.
© Все права защищены.

---

Рекомендуемые статьи

Преимущества витой пары в оболочке LSZH

15

August

2019

Для надежной и долговременной работы СКС большую роль играет правильный выбор материала оболочки кабеля. Ошибка в выборе кабеля при прокладке его в помещении может обернутся серьезными материальными затратам, а в некоторых случаях и быть угрозой безопасности жизни и здоровью работников.

Открыть

Что означает маркировка VDE на отвертках?

10

June

2022

Отвертки VDE имеют специальную защитную изоляцию и поэтому подходят для работы с деталями, находящимися под напряжением.

Открыть

Что такое кабельные органайзеры?

05

December

2019

Телекоммуникационные шкафы подразумевают значительное число шнуров, из-за чего они переплетаются друг с другом и могут перекрывать подступы к оборудованию.

Кабельный органайзер является одной из комплектующих по наведению порядка. Основное его предназначение — это укладывание излишков длины шнуров и кабелей.

Открыть

Компания D-Link представляет новую версию беспроводного маршрутизатора

20

October

2021

Компания D-Link представляет новую версию беспроводного маршрутизатора. Устройство реализовано на новой аппаратной платформе и отвечает современным техническим требованиям к оборудованию доступа в Интернет.

Открыть

Новый раздел в нашем каталоге – Климатическое оборудование

11

November

2021

В нашем каталоге появился новый раздел — “Климатическое оборудование”.

Открыть

Кабели для видеонаблюдения и систем сигнализации

16

November

2015

Краткое содержание:

1. Системы видеонаблюдения
2. Системы пожарной и охранной сигнализации

Из статьи вы узнаете о кабелях для систем видеонаблюдения, пожарных и охранных сигнализаций.

Открыть

404: Страница не найдена

Сеть

Страница, которую вы пытались открыть по этому адресу, похоже, не существует. Обычно это результат плохой или устаревшей ссылки. Мы извиняемся за любые неудобства.

Что я могу сделать сейчас?

Если вы впервые посещаете TechTarget, добро пожаловать! Извините за обстоятельства, при которых мы встречаемся. Вот куда вы можете пойти отсюда:

Поиск

• Узнайте последние новости.
• Наша домашняя страница содержит самую свежую информацию о работе в сети.
• Наша страница «О нас» содержит дополнительную информацию о сайте, на котором вы находитесь, Networking.
• Если вам нужно, свяжитесь с нами, мы будем рады услышать от вас.

Просмотр по категории

Унифицированные коммуникации

• ИТ-специалисты сталкиваются с проблемами, связанными с гибридными рабочими технологиями

  Предприятиям необходимо специализированное оборудование для видеоконференцсвязи в офисных помещениях, которые обычно пустуют, чтобы вместить как офисные . ..

• Успешная гибридная работа сочетает в себе технологии, политику и культуру

  ИТ-руководители в Enterprise Connect обсуждают свои стратегии успешной гибридной работы, от прозрачных командных соглашений до …

• Инструменты для совместной работы помогают или препятствуют доступности рабочего места

  Облачные инструменты для совместной работы улучшили доступность рабочего места для людей с ограниченными возможностями. Но ИТ-руководители должны изучить …

Мобильные вычисления

• Как защитить мобильные устройства от вредоносного ПО на предприятии

  Смартфоны могут быть так же подвержены угрозам кибербезопасности, как и настольные компьютеры, поэтому организациям важно знать, как …

• Как создать политику управления мобильными устройствами для вашей организации

  Политика управления мобильными устройствами создает для организации несколько существенных преимуществ, таких как меры безопасности, данные и . ..

• Как использовать файловый менеджер iPadOS на предприятии

  Организации могут использовать приложение «Файлы» в iPadOS для управления файлами локально или в облаке. Узнайте о плюсах и минусах обоих типов хранения…

Дата-центр

• Стоечный мейнфрейм IBM Z16 предназначен для периферийных вычислений

  Новый мейнфрейм IBM Z16 для монтажа в стойку дает периферийным подразделениям возможность обрабатывать рабочие нагрузки локально, снимая нагрузку с систем …

• 4 модуля PowerShell, которые должен знать каждый ИТ-специалист

  Узнайте, как использовать четыре самых популярных модуля сообщества PowerShell в галерее PowerShell, чтобы лучше управлять своим …

• Система Nvidia DGX Quantum объединяет процессоры, графические процессоры с CUDA

  Nvidia и Quantum Machines предлагают новую архитектуру, сочетающую ЦП и ГП с квантовыми технологиями.

ИТ-канал

• Слияния и поглощения в сфере ИТ-услуг замедляются, но могут оживиться через 2 пол.

  слияния и поглощения восстановились после первоначального шока от COVID-19, но темпы замедлились на фоне экономической неопределенности. Сделки совершаются …

• VMware Partner Connect перезагружается с акцентом на SaaS

  Партнерская программа VMware приобретает новый вид, поскольку компания инвестирует в модель подписки; Endor Labs, Graphiant и TrueFort …

• Управление затратами на облако выходит на первый план

  ИТ-отделы, похоже, готовы сосредоточиться на облачных расходах в условиях инфляции и экономической неопределенности. Поставщики услуг ожидают, что клиенты инвестируют…

Руководство для начинающих по структурированной кабельной системе

Перейти к содержимому Руководство для начинающих по структурированной кабельной системе

Что такое структурированная кабельная система?

Структурированные кабели представляют собой семейство проводов, предназначенных для передачи информации на расстояния от нескольких футов до сотен метров или даже километров. Кабели иногда используют электрические сигналы низкого напряжения, а иногда используют высокочастотные импульсы света. Структурированные кабели бывают самых разных конфигураций для конкретных приложений, включая различные жилы (наиболее распространенными являются медные или оптоволоконные), экранирующие слои, изоляционные слои и стили подключения (также известные как «типы вилок»).

Какие компоненты структурированной кабельной системы?

В каждой современной сети для подключения компьютеров используется структурированный кабель и структурированное кабельное оборудование, такое как коммутационные панели, серверы, коммутаторы и ретрансляторы, для обеспечения высокоскоростных подключений для передачи данных к каждому компьютеру или «узлу» в сети. Структурированная кабельная система представляет собой комбинацию оборудования и инфраструктуры, включающую локальную сеть или локальную сеть. ЛВС могут охватывать один этаж здания или обширный кампус.

Входное помещение

Это первая точка интереса в технологической нервной системе, которая представляет собой структурированную кабельную сеть. Подавляющее большинство предприятий и организаций полагаются на интернет-провайдера (ISP) для подключения к всемирной сети. Входное помещение — это место, где этот основной кабель входит в здание и разветвляется на различные аппаратные.

Помещения для оборудования

Помещения для оборудования служат узлами структурированной кабельной системы. В них размещаются серверы, коммутаторы, патч-панели и другие элементы технологической инфраструктуры. Структурированный кабель входит в аппаратную, где обычно заканчивается коммутатором или коммутационной панелью. Затем новый участок структурированного кабеля продолжается до следующего пункта назначения, которым чаще всего является магистральная или горизонтальная кабельная система.

Магистральные кабели

Если структурированная кабельная система представляет собой нервную систему, подсистема магистральных кабелей аналогична позвоночнику человека. Основные кабели, которые подключаются к каждому оборудованию или телекоммуникационной комнате, называются магистральными кабелями.

Магистральные кабели обычно прокладываются между этажами вертикально, но могут прокладываться и горизонтально. В любом случае магистральные кабели соединяют различные концентраторы оборудования в сети. Магистральная кабельная система отличается от горизонтальной кабельной системы (даже если магистральный кабель проложен физически горизонтально).

Горизонтальная кабельная разводка

Горизонтальная кабельная разводка идет от аппаратных и обычно идет к телекоммуникационным помещениям, которые обслуживают различные рабочие зоны в пределах этажа или области здания. Хотя название достаточно расплывчато, чтобы его можно было спутать с любым кабелем, проложенным в горизонтальной ориентации, «горизонтальный кабель» — это отдельная подсистема в более крупной структурированной кабельной системе.

Комната телекоммуникаций

Комнаты «Телеко», как их часто называют, получают горизонтальную кабельную разводку из аппаратных, чтобы соединения можно было перераспределить через близлежащую рабочую зону. Телекоммуникационная комната аналогична аппаратной — в ней размещается инфраструктурное оборудование для сети в целом. Телекоммуникационные комнаты обычно меньше, чем комнаты с оборудованием, и служат ретранслятором или путевой точкой на пути к комнате с оборудованием и обратно.

Рабочая зона

Рабочая зона — это место, где структурированные кабели заканчиваются на отдельных рабочих станциях или маршрутизаторах, чтобы люди могли подключаться к Интернету со своих настольных компьютеров или ноутбуков. Если провести аналогию с нервной системой, это как руки, где работа выполняется, а нервы дальше не идут.

Типы кабелей, используемых в структурированных кабельных системах

Как упоминалось ранее, существуют различные типы структурированных кабелей, которые могут передавать информационные сигналы. Не существует четкого «лучшего варианта» из всех типов. Из-за рабочих характеристик каждого типа вы хотите, чтобы правильный кабель соответствовал нужной работе и вашему бюджету.

Волоконно-оптический кабель

Волоконно-оптические кабели используют специальные стеклянные или пластиковые жилы для формирования одномодовых («одножильных») или многомодовых («многожильных») кабелей. Волоконно-оптические кабели обеспечивают самые высокие скорости и максимальную пропускную способность, а также превосходную четкость сигнала на больших расстояниях, включая устойчивость к электрическим помехам.

Недостатком структурированного оптоволоконного кабеля является то, что для него требуется специализированная инфраструктура, которая может показаться дорогой по сравнению с медной инфраструктурой. Вам может даже не понадобиться скорость и высокая пропускная способность оптоволокна для вашего бизнеса, и в этом случае тратиться на оптоволоконную структурированную кабельную систему будет пустой тратой денег.

Медная витая пара

Безусловно, наиболее распространенный тип структурированного кабеля, технология медных кабелей восходит к Александру Грэму Беллу и изобретению телефона. Это проверенная технология, имеющая как минимум 8 поколений или итераций. Кабель с медной витой парой часто называют «CAT», за которым следует номер и, возможно, буква, например «CAT 6a», которая также является одним из самых популярных типов кабелей для современных сетей. Кабели с медной витой парой поставляются с различными вариантами экранирования и изоляции.

Коаксиальный

С точки зрения производительности, коаксиальный кабель новее, чем кабель с витой парой, старше оптоволоконного кабеля и находится где-то посередине по производительности. Многие интернет-провайдеры до сих пор используют коаксиальный кабель для доставки «кабельного интернета» в жилые дома. Он хорошо передает сигналы на очень большие расстояния, не требуя какой-либо дорогостоящей инфраструктуры, как оптоволоконный кабель.

Коаксиальный кабель широко использовался для доставки услуг кабельного телевидения в жилые дома, поэтому интернет-провайдеры могут использовать кабельную сеть, которая изначально была установлена ​​для другой цели. Коаксиальный кабель не так эффективен, как волоконно-оптический кабель или кабель с витой парой, при использовании в локальной сети. Тем не менее, он занимает важную нишу в более широкой экосистеме доставки интернета в дома и на предприятия.

Общие области применения структурированных кабельных систем

Любой современный бизнес использует структурированные кабельные системы для выполнения множества функций. Например, структурированная кабельная система соединяет центры обработки данных и компьютеры с сетью. В конференц-зале они могут обеспечить подключение VoIP-телефона, аудиосистемы и проектора. Большинство современных коммерческих систем безопасности также полагаются на структурированные кабели, чтобы оставаться на связи.

Советы по управлению проектом установки структурированной кабельной системы

На заре структурированных кабельных систем компьютеры и инфраструктура были связаны друг с другом методом, который мы сейчас называем «точка-точка». Этот подход стал безнадежно дезорганизованным за пределами мелкомасштабных проектов и приводил в бешенство при устранении неполадок, обновлении или ремонте.

Современная структурированная кабельная система или сеть должны быть высокопроизводительными для пользователей и простыми для сетевых администраторов и ИТ-специалистов. Если вы не уверены, какой тип сети вы используете, пришло время позвонить партнеру, который может помочь. Опытный партнер по ИТ-консалтингу может помочь определить потребности вашего бизнеса и сопоставить их со структурированной кабельной системой, которая удовлетворит эти потребности без ущерба для вашего бюджета.
