Светодиодное освещение гаража от аккумулятора – Автономное энергообеспечение
Думал, не вариант. Солнечные элементы нужно наружу куда-то выводить. Можно на крышу, то там зимой снег однако…. Можно на двери попробовать, но солнце на них редкоА вы не думали про освещение на солнечной батарее , такие небольшие фонарики они днем накапливают энергию а вечером автоматически включаются
светит (рядом многоэтажка). До кучи света от них очень мало (я думаю что один фонарик – это примерно 5 Вт лампа).
Наверно хотели сказать заряда) Раз так, будем раз в квартал (а это не так уж и часто) подзаряжать.через полгода ёмкости останется
Интересно, а в автомагазинах, торгующих аккумами такую процедуру проводят?Хранящиеся и не используемые аккомуряторы надо бы подзаряжать хоть раз в квартал, а то им быстро прийдёт конец
А что это за диммер, который постоянный ток регулирует?матрицы светодиодные+диммер.провода в короб пвх.
Если не найду схему – повешаю термометр, таблицу и вольтметр))) (кстати есть идея, как его сделать из микроамперметра на 100 мА. Подобрать шунт и всю шкалу принять за 100%. далее маркером нарисовать красные и зеленый пределы).плату электроники отключающую нагрузку аккумулятора в зависимости от степени разряда (по напряжению можно проверить) и температуры.
20Вт для просто подсветить гараж даже много будет
Всё рассчитывается исходя из площади помещения, желаемой освещенности и светоотдачи источника света.Формулы в принципе элементарные.
К примеру:
Гараж 3*6=18 квадратов.
Хочу 100 люкс.
Светодиод – 70 лм/Вт.
18*100/70~26 Вт.
” data-ipsquote-timestamp=”1371056637″ data-ipsquote-contentapp=”forums” data-ipsquote-contenttype=”forums” data-ipsquote-contentid=”112251″ data-ipsquote-contentclass=”forums_Topic”> немного пейзажу:
10вт+12вольт
Мне кажется радиатор великоват) Рассчитать можно так: 1 Вт светодиода требует 25 квадратных сантиметров площади поверхности радиатора. Либо подбирать радиатор так, чтобы рабочая температура светодиода не превышала 50-60 градусов.Аварийное освещение жилья от источников питания 12В
Последнее время что-то часто стали отключать свет.
О бесперебойной работе котла я уже позаботился.
В пору задуматься о бесперебойном аварийном освещении, не зависящим от сети 220В.
Способы обеспечения бесперебойного освещения.
1. Устанавливать отдельные светильники со встроенными аккумуляторами, но они дорогие и только офисного или промышленного исполнения.
2. Источник бесперебойного питания или генераторы на 220В – дорого и хлопотно.
3. 12В от бесперебойного источника питания – а вот это попробуем.
Резервный источник питания на 12В.
Использовать резервные источники питания (РИП) от охранной и пожарной сигнализации, выдающие 12В и имеющие встроенный аккумулятор.
Аббревиатуры в названии бывают разными.
РИП – резервный источники питания.
БРП -блок резервного питания.
ИВЭПР – источник вторичного электропитания резервированный.
Вот только мощность таких блоков питания невелика, но постараемся обойтись.
Выбор таких блоков питания очень большой и цена на 2А блок питания начинается от 1300р.
Самый удачный с точки зрения (мощность+емкость)/цена ИВЭПР2/2 2х7 за 2500р.
Он недорогой, имеет отличный корпус, защиту от короткого замыкания и глубокого разряда аккумулятора. Но главное его отличие от подобных – возможность вставить внутрь корпуса второй АКБ, увеличив емкость до 14Ач.
Если нужен РИП большой мощности и хватит АКБ 7Ач, то рекомендую БРП 12V 5А в корпусе “Контакт” под АКБ 7 Ач за 3450р.
Стандартный РИП для ОПС развивает ток 2А и имеет аккумулятор 7Ач. Есть более мощные модели, использующие более емкие АКБ, но они и подороже будут.
Но что такое 2А для 12В? Это 12В*2А=24Вт.
При такой нагрузке акумулятора хватит на 7Ач/2А = 3,5ч.
Понятно, что тут не учитывается неполный разряд акумулятора, его качество и потребление самого РИП. Скорее всего при максимальной нагрузке АКБ хватит на час.
Понятно и то, что все эти заявленные величины условные и при измерении тока окажется совсем другая мощность, скорее всего ниже.
Но в ИВЭПР можно вставить 2 АКБ, тем самым увеличив время работы аварийного освещения.
Можно обойтись мощностью светильника аварийного освещения в несколько ватт, тем самым увеличив время их непрерывной работы от АКБ.
Это не будет полноценное освещение, при котором можно будет читать или вышивать. Цель такого аварийного освещения – не разбить нос.
Светильники для бесперебойного освещения 12В.
И тут я столкнулся с проблемой купить нужные светильники с напряжением питания 12В.
Что можно наколхозить?
1. Переделать светодиодный светильник с питанием 220В.
Светодиодные светильники на 220В имеют внутренности, питающиеся от встроенного блока питания, выдающего 48-120В – не получится применить их та просто, выкинув блок питания и подав 12В на светодиоды.
Разобрал линейный LED светильник ЭРА LLED-01-04W-4000-W и обнаружил, что в нем блок питания на 48В.
2. Светодиодные ленты.
Мощность одного метра самой слабой светодиодной ленты 4.8 Вт.
Мы сможем максимально задействовать 5м светодиодной ленты: 5*4.8=24Вт.
Или 10 участков по 50 см.
Куски светодиодной ленты можно разместить в существующих светильниках, дополнительно введя в светильник кабель 12В.
3. Табло “Выход”.
Это таблички для управления эвакуацией, применяемые в системах пожарной сигнализации.
Самые дешевые стоят 160р. Внутри такого табло два слабых светодиода, которые еле еле что-то освещают.
Зато ток потребления такого светильника 20мА (0.
02А) при 12В.
Зеленую бумажку с надписью “Выход” нужно выкинуть и вставить матовый акрил или наклеить текстурированную прозрачную пленку, чтобы закрыть внутренности.
Можно вставить кусок светодиодной ленты или модуль, но некоторые табло настолько тонкие, что в них ничего не вставишь, кроме светодиода. Можно добавить мощный светодиод.
4. Светильники с распродажи.
В магазинах электротоваров можно повсеместно видеть распродажу светильников с люминесцентными лампами, которые уже никому не нужны.
Некоторые из них имеют неплохой внешний вид и продаются за 200р.
В них можно вставить кусок светодиодной ленты, модуль, светодиод – любой источник света на 12В.
5. Светодиодные модули.
Проблема в том, что их стараются сделать максимально мощными, а нам нужны наоборот.
Но можно найти светодиодные модули, мощностью 0.6-1.5Вт за 24-50р. штука.
В местных магазинах можно найти, например, Модули Infinilite SMD2835 3 свтодиода, 88x13x5, 12V, 0.
72W, 6500K, 120°, IP65 за 28р.
Эти модули можно вставить в существующие светильники отдельно или рядом с лампой основного освещения – хоть даже в бра рядом с лампочкой в патроне.
6. Маленькие светодиодные лампы G4.
В качестве замены галогенным точечным лампам G4 используются светодиодные, которые бывают с напряжением питания 12В и мощностью от 1Вт.
Такие нам подойдут.
G4 LED 1w 2w 3w 4w 5w AC DC 12V 220V Replace 10w 20w 30w 40w halogen lamp light 360 Beam Angle Christmas LED Bulb lamp
Это оказался самый лучший вариант.
Их можно вставить в табло, в существующие светильники, в светильники под патрон G4 или просто в отверстие в стене.
Измеренный инструментально ток потребления лампы на 1Вт 12В, оказался 0.08 А – то-есть электрическая мощность лампы действительно 1Вт.
Пять таких ламп будут потреблять ток 0.08*5=0.4А. АКБ на 7Ач хватит на 7/0.4 = 17.5 часов.
Конечно на такое время АКБ не хватит – источник питания защитит АКБ от глубокого разряда.
Плюс еще потребление самого источника питания.
Но на ночь хватит – а это то что нужно.
7. Неисправные компоненты плоских светодиодных светильников.
Если используются плоские светодиодные светильники, то их начинка полюбому однажды перегорала и подлежала замене.
Тогда можно использовать остатки, если они еще не были утилизированы.
Если нет неисправного компонента, можно купить новый, мощностью 12Вт за 140р, и разобрать на 8 модулей.
LARZI Ceiling Lamp LED Light 12W 16W 20W 24W LED Bulb Board Light SMD 5730 AC 220V PCB Board Octopus Tube Energy Saving Lamp
Стоит проверить – какое напряжение питание нужно каждому модулю и какой ток он потребляет.
Какая мощность потребления одной светодиодной планкой модуля плоского светильника?
На фото новый модуль на 16Вт из товарной позиции выше сравнивается со старыми неисправными.
Тот модуль, что самый большой, имеет светодиодные планки с линзами, которые соединены параллельно и блок питания с маркировкой 72В.
Понятно, что и светодиодные планки имеют напряжение питания 72В – нам такие не подойдут.
Два других светодиодных модуля имеют планки, соединенные последовательно. Эксперименты показали, что на каждой светодиодной планке нового модуля присутствует 12.8В и ток через нее 0.12А.
То-есть напряжение питания, которое выдает блок питания 12.8В*8=102.4В.
Планка критична к питанию и если подать на планку 11.5В, то она светится очень тускло.
Какое напряжение на неисправном модуле-осьминог в штатном режиме уже не получится измерить, но от 12В светодиодная планка светится ярко и потребляет ток 0.24А.
Итак, сегмент светодиодного светильника осьминог работает от 12В и его ток 0.12-0.24А.
Такой ток можно осилить, если использовать 6 аварийных светильников с подобной светодиодной планкой на один АКБ 7Ач.
Измеренная мощность, потребляемая одной светодиодной планкой плоского светодиодного светильника,вычисленная по формуле P=U*I составляет 1.
44 – 2.88Вт.
Еще записи по теме
Светодиодное освещение гаража – светодиодные гаражные светильники своими руками
Освещение гаража светодиодными светильниками 220V(AC)
Самый простой способ – повесить готовые пылевлагозащищенные светильники типа ЛСП. Работают они от сети переменного тока 220V(AC). А это значит, что если в вашем гараже нет проблем с электричеством, то и проблем с подключением таких светильников не возникнет.
Для грубого расчета необходимого количества светильников для общего освещения гаража можно считать, что на 1 кв. метр площади должно приходиться 3 – 4 Вт мощности светодиодного светильника.
То есть для обычного гаража площадью 24 кв. метра достаточно двух светодиодных светильников мощностью 40 Вт (24 кв.метра x 4 Вт = 96Вт, 96 Вт / 40 Вт = 2,4 светильника, округляем до 2-х).
Приобрести такие светильники по хорошей цене вы можете, например, здесь: светильник светодиодный пылевлагозащищенный СГ- 236 Айсберг 40Вт IP65.
При этом, чем больше источников света, тем равномернее освещается поверхность. То есть два светильника на 40 Вт лучше чем один на 80Вт. А четыре светильника по 20Вт еще лучше, но значительно дороже.
Освещение гаража светодиодными модулями 12V(DC)
Частенько встречаются ситуации, когда в гараже нет надежной электрической проводки на 220V(AC). В данном случае в качестве источника питания для освещения можно использовать аккумулятор 12V.
А в качестве источников света очень удобно использовать влагозащищенные светодиодные модули. Они продаются в гирляндах по 20 штук. Расстояние между центрами модулей – 200 мм, при необходимости провода между модулями можно удлинить. Достаточно соединить их в одну линию, смонтировать на потолок и запитать с одной стороны ( + -) от аккумулятора.
Для подсчета необходимого количества модулей также можно использовать схему, описанную выше (3 – 4 Вт светодиодного света на 1 кв. метр площади). То есть для обычного гаража площадью 24 кв.
метра достаточно 66 светодиодных модулей мощностью 1,44 Вт (24 кв. метра x 4 Вт = 96 Вт; 96 Вт / 1, 44 Вт = 66,6 модулей, отругляем до 66).
Назад
БАСТИОНSKAT LT-10 Li-ion | Светильник аварийного освещения; Li-ion АКБ 3.7 В/600мАч;10 светодиодов. | Цена по запросу | на заказ на складе | ||
БАСТИОНSKAT LT-6619 LED Li-ion | Cветильник аварийного освещения; Li-Ion АКБ 3.7V/800 мАч ;7 ярких светодиодов. | Цена по запросу | на заказ на складе | ||
БАСТИОНSKAT LT-301200 LED Li-ion | Cветильник аварийного освещения Li-Ion АКБ 18650/3.7V/1200mAh. | Цена по запросу | на заказ на складе | ||
БАСТИОНSKAT LT-301300 LED Li-ion | Cветильник аварийного освещения Li-Ion АКБ 18650/1300mAh. | Цена по запросу | на заказ на складе | ||
БАСТИОНSKAT LT-2330 LED | Cветильник аварийного освещения Li-Ion АКБ 18650/1200mAh. | Цена по запросу | на заказ на складе | ||
БАСТИОНSKAT LT-2360 LED Li-ion | Cветильник аварийного освещения Li-Ion АКБ 18650/2400mAh. | Цена по запросу | на заказ на складе | ||
БАСТИОНSKAT LT-60 Li-ion | Cветильник аварийного освещения Li-Ion АКБ 18650/2200mAh. | Цена по запросу | на заказ на складе | ||
БАСТИОНSKAT LT-902400 LED Li-ion | Cветильник аварийного освещения Li-Ion АКБ 18650/2400mAh.; 90 светодиодов. | Цена по запросу | на заказ на складе |
org/Offer”>
org/Offer”>
org/Offer”>
org/Offer”>
org/Offer”>
org/Offer”>
org/Offer”>
org/Offer”>Газоразрядное освещение – от аккумулятора
Во время автопутешествий, жизни в палатках хорошо зарекомендовали себя преобразователи для газоразрядных ламп. Батарейное освещение – вещь очень дорогая. Гораздо дешевле использовать в качестве источника энергии автомобильный аккумулятор. Лампы накаливания в 10 или 15 Вт практически достаточно для освещения внутри палатки. В то же время, при одной и той же энергии световой поток от газоразрядной лампы существенно больше, поскольку ее КПД гораздо выше, чем у традиционной лампы накаливания. Кроме того, дополнительное преимущество газоразрядной лампы состоит в том, что источник света – не точечный, так что освещение будет более равномерным.
Привожу описание двух преобразователей для газоразрядных ламп; для обоих необходимо напряжение питания 12В. Первый из них используется для ламп мощностью 6 Вт, а второй – для ламп 18 Вт.
Рис. 1. Принципиальная схема преобразователя для газоразрядных ламп 6 Вт
Преобразователь для газоразрядных ламп 6 Вт. Его принципиальная схема приведена на рис.1. Конденсатор С1 заряжается через резисторы Р1 и R1. Когда напряжение на конденсаторе достигает около 0,6 В, открывается транзистор Т1. Появившийся ток коллектора создает с помощью обмотки п1 магнитное поле. Под действием изменений магнитного потока в обмотке п2 индуцируется напряжение, которое добавляется к напряжению, имеющемуся на конденсаторе С1. Течение процесса обеспечивается надлежащим подключением начала и конца обмотки n2. С увеличением тока базы транзистор Т1 оказывается в состоянии насыщения; увеличение тока коллектора прекращается. Вместе с этим прекращается рост магнитного потока в сердечнике трансформатора. Раз магнитный поток перестает изменяться, индуцированное напряжение не возникает. Ток базы транзистора Т1 резко падает. Вследствие этого уменьшается и ток коллектора. Как только магнитный поток начинает уменьшаться, индуцируемое на концах обмотки обратной связи напряжение меняет полярность,поэтому оно вычитается из напряжения на конденсаторе С1.
Транзистор Т1 закрывается. Вследствие наличия положительной обратной связи, процессы открывания и закрывания происходят очень быстро. Описанный процесс повторяется периодически. Частота колебаний зависит от сопротивления потенциометра Р1. Чем меньше сопротивление, тем больше ток зарядки и, следовательно, тем выше частота колебаний. Величина сопротивления R2 определяет ток базы транзистора Т1. С помощью этого сопротивления коэффициент полезного действия блокинг-генератора можно настроить на оптимальную величину. Форма сигнала на коллекторе транзистора схематически показана на рис.2.
Рис. 2. Форма сигнала на коллекторе транзистора T1
Трансформатор Тr наматывается на ферритовом сердечнике. В опытном экземпляре прибора был использован горшковый (сегментный) сердечник с диаметром 26 мм, АL=630, фирмы “Siemens”. В этом случае частота колебаний для использованных газоразрядных ламп составляла 40 кГц. Последовательность намотки обмоток трансформатора показана на рис.3.
Обмотка nЗ обеспечивает напряжение “зажигания” для газоразрядной лампы. Емкость конденсатора С2 определяет величину протекающего в лампе тока. Чем больше эта емкость, тем меньше емкостное сопротивление ХC и, следовательно, тем больше протекающий в лампе ток. С ростом тока увеличивается и величина светового потока, испускаемого лампой.
Рис. 3. Последовательность намотоки обмоток трансформатора
Газоразрядная лампа представляет собой, по сути дела, заполненную газом разрядную трубку. В ней возникает газовый разряд низкого давления. УФ-излучение преобразуется в видимый свет с помощью люминесцирующего порошка, нанесенного на стенки лампы. Преимущества газоразрядных ламп в том, что их срок службы гораздо больше, чем у ламп накаливания, и при одинаковой потребляемой мощности количество испускаемого света (световой поток) у люминесцентных ламп также гораздо больше.
В отношении работы этих ламп необходимо обратить внимание на следующее. Для возбуждения разряда необходимо так называемое напряжение зажигания.
После зажигания разряда по мере увеличения тока необходимо снижать величину напряжения, прикладываемого к клеммам лампы. При работе лампы в обычной сети эту задачу выполняет включенный последовательно с ней дроссель.
В нашем случае это обеспечивается блокинг-генератором. Для запуска лампы существует много возможностей. Суть метода “холодного запуска” в том, что в момент подключения на лампу подается в 5…10 раз большее напряжение. После зажигания лампы на ней оказывается напряжение нормального “горения”.
Вторым, гораздо более надежным, является способ “горячего зажигания”. В этом случае разогреваются нити накала, находящиеся на концах газоразрядной лампы; затем, в момент их выключения, на лампу подается импульс напряжения, который ее и зажигает. Время задержки обеспечивается специальной лампой тлеющего разряда (стартером), который применяется при использовании ламп в электросети. Недостаток этого метода в том, что срок службы лампы уменьшается. Другим существенным моментом является то, что длительный накал нитей лампы значительно уменьшает КПД преобразователя.
Все эти моменты учитываются в транзисторном блоке зажигания. В момент включения незаряженный электролитический конденсатор СЗ образует своего рода короткое замыкание. Этот конденсатор начинает заряжаться через резистор R4 и переход база-эмиттер транзистора Т2. Возникший под влиянием тока базы ток коллектора приводит к срабатыванию реле J. Контакты реле замыкают электроды газоразрядной лампы, и они разогреваются. Как только конденсатор СЗ заряжается, ток базы транзистора Т2 исчезает. Реле размыкается; возникший на обмотке пЗ скачок напряжения зажигает лампу. Резистор R3 способствует полному закрыванию транзистора Т2. Диод D1 защищает транзистор Т2 от индуктивных скачков напряжения, возникающих в момент выключения реле.
Рис. 4. Печатная плата преобразователя для газоразрядных ламп 6 Вт
Данный преобразователь имеет защиту от подключения аккумулятора с неправильной полярностью. При перемене полярности открывается диод D3 и перегорает предохранитель Bi.
Рис. 5. Схема размещения деталей преобразователя для газоразрядных ламп 6 Вт
Печатная плата преобразователя для газоразрядных ламп 6 Вт приведена на рис.4; схема размещения деталей на ней показана на рис.5. Те дорожки, по которым проходит большой ток, должны иметь увеличенную ширину и быть хорошо залужены. Для улучшения теплоотвода между радиатором (рис.6) и переключающим транзистором Т1 наносится тонкий слой силиконовой смазки. В опытном образце было использовано герконовое реле с сопротивлением обмотки 1 кОм на рабочее напряжение 12 В (типа MGR04-А3). Естественно, здесь можно использовать и другие реле с подобными параметрами. Правда, вследствие другого расположения выводов, необходимо будет несколько модифицировать печатную плату. Во избежание возможных пробоев выводы обмоток трансформатора изолируются тонкими пластиковыми трубками.
Рис. 6. Конструкция радиатора
Параметры трансформатора приведены в табл.1. Горшкообразный сердечник привинчивается к плате медным или алюминиевым винтом.
Между сердечником и печатной платой помещается резиновая прокладка – крепление сердечника будет упругим, и он не будет трескаться.
Табл. 1
| Номер обмотки | Число витков | Диаметр провода, мм | Примечание |
|---|---|---|---|
| n1 | 17 | 0,6 | Между обмотками n1 и n2 – изоляция из двух слоев трансформаторной бумаги 0,02 мм |
| n2 | 4 | 0,35 | |
| n3 | 140 | 0,3 |
Преобразователь для газоразрядных ламп можно разместить в пластмассовом корпусе. Во избежание подключения преобразователя в неправильной полярности целесообразно установить на конце кабеля питания разъем от “прикуривателя”.
Рис. 7. Принципиальная схема преобразователя для газоразрядных ламп 18 Вт
Настройка прибора очень проста. На собранный преобразователь подается напряжение питания 12 В от блока питания или автомобильного аккумулятора.
Замеряется потребляемый ток, и с помощью потенциометра Р1 его величина устанавливается равной 200…220 мА. В этом случае сила света газоразрядной лампы будет довольно значительной. Работа преобразователя была проверена с лампами разных типов; во всех случаях он работал нормально. Необходимо следить, чтобы напряжение аккумулятора находилось в диапазоне 10…14 В; лампа зажигается надежно, и ее световой поток не меняется.
Рис. 8. Последовательность намотоки обмоток трансформатора
Преобразователь для газоразрядных ламп 18 Вт. Его схема приведена на рис.7, и она полностью такая же, как и схема на рис.1; отличаются только типы и номиналы деталей. Естественно, и принцип действия у них одинаков. Поскольку используется лампа 18 Вт, переключающий транзистор должен быть более мощным; горшкообразный сердечник трансформатора также имеет большие размеры. Последовательность обмоток трансформатора схематически показана на рис.8; число витков обмоток и диаметр провода приведены в табл.
2. Увеличение ферритового сердечника привело к необходимости модификации печатной платы. Печатная плата преобразователя для газоразрядных ламп 18 Вт приведена на рис.9, а схема размещения деталей на ней – на рис.10. Нити накала газоразрядной лампы 18 Вт имеют большую площадь, а поэтому для надежного зажигания необходимо больше времени, вследствие чего резистор R4 имеет большее сопротивление.
Рис. 9. Печатная плата преобразователя для газоразрядных ламп 18 Вт
Преобразователь для ламп 18 Вт настраивается точно так же как и для ламп 6 Вт. Потенциометром Р1 устанавливается ток 1,1…1,3 А. В этом случае частота колебаний преобразователя примерно равна 10 кГц, а лампа имеет значительную светоотдачу. При такой настройке и напряжении питания в диапазоне 10…14 В лампа надежно зажигается, а световой поток практически равномерен. Данный преобразователь был испытан с лампами разных типов и со всеми хорошо работал.
Рис. 10. Схема размещения деталей преобразователя для газоразрядных ламп 18 Вт
Табл.
2
| Номер обмотки | Число витков | Диаметр провода, мм | Примечание |
|---|---|---|---|
| n1 | 12 | 0,9 | Между обмотками n1 и n2 – два слоя изолирующей трансформаторной бумаги 0,02 мм; между обмотками n2 и n3 – три слоя этой же бумаги |
| n2 | 4 | 0,4 | |
| n3 | 135 | 0,4 | |
| Сердечник: N22 AL600, диаметром 35 мм | |||
Rediotechnika Evkonyve 2000. Перевод А.Бельского.
| 1 | Артикул | 4502003440 |
| 2 | Тип ИС | LED |
| 3 | Мощность светильника | 3 Вт |
| 4 | Коэффициент мощности (cos φ) | – |
| 5 | Блок аварийного питания | Нет |
| 6 | Класс энергоэффективности | – |
| 7 | Индекс цветопередачи (CRI) | – |
| 8 | Коэффициент пульсации | <5% |
| 9 | Световой поток | 0 лм |
| 10 | Аккумулятор | Нет аккумулятора |
| 11 | Напряжение питания | 12 В |
| 12 | Класс защиты от поражения током | II |
| 13 | Температурный режим | от 0 до +40 C |
| 14 | Климатическое исполнение | УХЛ4 |
| 15 | Цвет корпуса | Белый |
| 16 | Класс пожароопасности | – |
| 17 | Электромагнитная совместимость (ТР ТС 020/2011) | Да |
| 18 | Степень защиты (IP) | IP40 |
| 19 | Ударопрочность | IK02/0,2 Дж |
| 20 | Переменный/постоянный ток (AC/DC) | Нет |
| 21 | Время работы в аварийном режиме, ч. | – |
| 22 | Тип работы | централизованного электропитания |
| 23 | Средняя Яркость | 150 |
| 24 | Дистанция распознавания, м | 25 |
| 25 | Гарантия | 36 мес. |
| 26 | Световой поток в аварийном режиме | – |
Как запустить светодиодную подсветку от батареи 12 В
Светодиодные лампы – популярный способ сэкономить дома.
Они служат в течение многих часов, а аккуратный свет может прослужить до 25 лет. Большинство светодиодных ламп устроены так, что могут работать от батареи 12 В – на самом деле, лампы 12 В могут вызвать короткое замыкание при подключении непосредственно к розетке, которая обычно имеет ток 110 В. Это может быть очень опасно, поэтому лучшее решение – вместо этого пропустить эти огни через реле.
Шаг 1. Решите, где его разместить
Обратите внимание на некоторые светодиоды с батарейным питанием, предназначенные для использования в автомобиле.
Первое, что нужно сделать при подключении светодиодов к батарее, – это продумать, куда они пойдут. Например, для батарей, работающих на светильниках на высокой стене, потребуется что-то, поддерживающее их вес. Если вы не устанавливаете их рядом с существующим аккумулятором на 12 В, приготовьтесь построить выступ, коробку или другую опору. Если оставить батарею болтаться, это в конечном итоге приведет к разрыву соединений.
Найдите поблизости место, чтобы поставить аккумулятор и выключатель; затем измерьте расстояние между тем, где находятся огни, и тем местом, где они будут.Это длина провода, необходимого для подключения светодиодов к источнику питания.
Аккумуляторы и выключатели необходимо проверить на наличие неисправностей перед подключением к светодиодной системе домашнего освещения. Это можно сделать, проверив ток с помощью вольтметра или подключив оба элемента к лампе или устройству, которое заведомо работает.
Шаг 2 – Подключите светодиод к батарее
Как только светодиоды встанут на свои места, осмотрите их и найдите провода; отрицательный вывод (или катод) можно идентифицировать одним или несколькими из следующих способов: это более короткий вывод, это сплющенная часть круглого светодиода или внутри светодиода, каждый вывод прикреплен к узел треугольной формы; положительный вывод (или анод) присоединяется к большему узлу.При правильном применении индикатор функции проверки диодов загорится светодиодом.
Когда он горит, черный измерительный провод будет прикреплен к катоду, а красный измерительный провод – к аноду.
Когда вы уверены, какой вывод к какому идет, пора припаять провода к батарее на 12 В. Катод уходит в землю – его можно припаять прямо к минусовой клемме 12в аккумуляторной батареи. Анод должен быть подключен к переключателю включения / выключения, который затем подключается к положительному порту батареи.
На этом этапе рекомендуется проверить, работает ли система домашнего освещения. Проблемы могут включать перегоревший предохранитель или поврежденный светодиод (это легко сделать во время подключения) или неплотное соединение где-то между лампами и батареей. Исправить эти проблемы – несложная задача, и если домашняя система освещения подключена правильно, проблем с ее использованием в обозримом будущем возникнуть не должно.
Когда вы совершаете покупки по ссылкам на нашем сайте, мы можем получать комиссионные бесплатно для вас.
Строительство системы домашнего освещения на 12 В
Это отрывок из сообщения ChrisF на форуме Hilux:
Питание ламп 12 В
не уверен, что это должна быть отдельная цепочка, или нам лучше хранить всю информацию вместе… .
.
давным-давно, в эпоху до свечей, на самом деле, во времена до уникальной африканской вещи, называемой «сбросом нагрузки», у нас была возможность использовать трансформаторы для питания 12-вольтовых систем освещения. Да, многие даунлайтеры уже много лет работают на 12 В, но питаются от 220 В.
Теперь, чтобы включить лампочки 12 В, когда eskom берет перерыв, чтобы подсчитать прибыль… ..
АККУМУЛЯТОРЫ.
Никогда не было более жарких дискуссий, чем вопрос о том, какую батарею использовать и как ее использовать.
Есть так много вещей, которые определяют, что будет работать для ВАС:
Стоимость
Место
ваша система
и т. Д. И т. Д.
Экономичная система сброса нагрузки может выглядеть так –
Эта особая система зарядного устройства делает ее ОЧЕНЬ универсальным решением !! Вы подключаете 220V к зарядному устройству, затем подключаете его к аккумулятору.Но вы подключаете свет (нагрузку) напрямую к зарядному устройству.
Когда на блок подается 220 В, свет питается от источника 220 В, а аккумулятор остается полностью заряженным. Когда eskom тормозит, устройство автоматически переключается на аккумулятор, и ваш свет даже не узнает, что питание отключилось.
Другой подход может выглядеть примерно так –
100Ач аккумулятор с 220В и / или фотоэлектрической системой зарядки.
При выборе компонентов следует учитывать ряд технических моментов:
– общая потребляемая мощность световой цепи
– емкость аккумулятора как у прежнего
– зарядное устройство 220В
– зарядное устройство pv и размер панели
Суммарная потребляемая мощность световой цепи –
ЧТО вы хотите делать со своими лампами на 12 В ?????
Пара светодиодных лент и один-два даунлайтера исключительно для аварийного освещения?
ИЛИ хотите полностью переключить несколько комнат на освещение 12В?
вот несколько номеров из нашей системы:
Кухня – 1,2м яркой светодиодной ленты высотой 14Вт / м.
Это потребляет 1,4 А при 12 В. Зимой этот свет используется примерно 3 часа ночью и еще 1 час утром. Таким образом, текущий розыгрыш: (3 + 1) x1,4 = 5,6А.ч
Я живу в своей комнате для приготовления браай, также известной как пещера для мужчин. Лампы на 12 В здесь потребляют еще 5 А.ч. за зимнюю ночь
.Спальни потребляют еще 1 Ач за ночь.
Таким образом, наша система потребляет около 12 Ач долгой зимней ночью.
ПРИМЕЧАНИЕ – это для семьи из ДВУХ человек. Добавьте 1 или 2 детей, и потребляемая мощность резко увеличится.
Требуется емкость аккумулятора ??
Для целей этой ветки я буду использовать общепринятые мнения. Графики со следующего веб-сайта – http://www.lifelinebatteries.com/manual.pdf
Глубина разряда в зависимости от времени автономной работы –
В основном этот график показывает следующее:
– если вы используете 50% емкости каждую ночь, вы можете разумно ожидать, что вы получите 1000 циклов из этой батареи AGM (это будет от 500 до 1000 циклов для батареи глубокого цикла)
– если вы потребляете только 10% емкости батареи за ночь, вы можете с полным основанием ожидать от нее 5 000 циклов, или более 10 лет!
ВЫВОД – емкость вашей батареи ДОЛЖНА ПРЕВЫШАТЬ ДВОЙНОЙ ток, потребляемый за ночь.
В идеале в 3–4 раза больше ночного розыгрыша. Еще лучше, если емкость аккумулятора такова, что вы расходуете только 10% за ночь.
Application –
ЕСЛИ вы используете батарею на 7 А.ч., вы можете рассчитывать израсходовать около 3 А.ч на один сброс нагрузки и не повредить батарею. Это постоянная потребляемая мощность 1,5 А или около 18 Вт. Это может быть 6 даунлайтеров или около 1,5 м светодиодной ленты мощностью 14 Вт / м (помните, что вы МОЖЕТЕ использовать несколько небольших полос, чтобы в сумме получить до этих 1,5 м). Не заблуждайтесь, это много света для резервного копирования, хотя вы не будете читать под этим светом.
С типичной батареей глубокого разряда на 100 А.ч вы можете использовать 50 Ач в течение примерно 5 часов, таким образом, потребляя 10 А. Чтобы увидеть это в перспективе. 24 светодиода мощностью 3 Вт от Hoppy потребляют только ток 6 А.
PS – как только у вас будет батарея глубокого разряда, вы добавите инвертор для телевизора / компьютера.
ЭТО составляет около 40 А.ч во время сброса нагрузки !!!! Таким образом, в дни без нагрузки используйте свет экономно, иначе вы резко сократите срок службы батареи !! И ЭТО ПОЧЕМУ Питер пытается найти аккумулятор на 12 В.
Можно сделать банк аккумуляторов, но ЗНАЙТЕ, что это связано с другими проблемами, например, с поддержанием баланса аккумуляторов. Покупка одной большой батареи, несомненно, имеет много преимуществ!
В разговоре со специалистом отрасли он подчеркнул важность КАЧЕСТВА зарядного устройства как очень важного для обеспечения длительного срока службы аккумулятора.
Здесь мы говорим о подобных моделях Benton BX. BX2 имеет максимальный ток заряда 7А. Это меньше 0,1C, то есть меньше 10% емкости батареи (для батареи 100Ah 0,1C будет 10A).Даже при 50% -ном разряде после сброса нагрузки такая низкая скорость заряда полностью зарядит аккумулятор задолго до следующей нагрузки на следующий день. Таким образом, НИКАКИХ причин даже рассматривать какие-либо быстрые зарядные устройства.
И мы знаем, что медленная зарядка лучше для батареи, даже если некоторые поставщики теперь заявляют, что их устройства могут выдерживать более высокую скорость зарядки. Нам просто не нужна высокоскоростная зарядка в этом типе приложений, поэтому вы скорее защитите ваши вложения.
Если вы собираетесь использовать батарею емкостью 7 Ач, приобретите один из этих небольших блоков питания, подходящих к батарее меньшего размера.
Зарядное устройство и размер панели –
у нас есть широкий выбор фотоэлектрических зарядных устройств. Обычно вы можете выбирать между PWM или MPPT.
PWM – широтно-импульсная модуляция – в основном этот блок включает фотоэлектрическую панель и позволяет батарее видеть полное напряжение панели, но, поскольку напряжение панели слишком высокое, он снова выключает панель, а также включает и выключает и включает и выключает…. Ширина этих импульсов определяет, сколько энергии проходит от панели к батарее. Вы можете купить их менее чем за 300 рандов.
К сожалению, это дешевое зарядное устройство останавливает зарядку на уровне 13,9 В, поэтому оно никогда не зарядит аккумулятор полностью. Для полной зарядки напряжение заряда должно кратковременно подняться до 14,5 В.
MPPT – отслеживание точки максимальной мощности – глядя на кривую V-A фотоэлектрической панели, можно увидеть, что существует определенное напряжение, при котором панель выдает максимальный ток. Имейте в виду, что максимальный ток меняется в течение дня в зависимости от положения солнца. Таким образом, точка максимальной мощности – это постоянно движущаяся цель.Регулярный датчик солнечной энергии MPPT постоянно контролирует точку максимальной мощности панели и соответствующим образом регулирует ток заряда. Для хорошей оценки он также измеряет состояние заряда батареи и дополнительно регулирует напряжение и ток батареи, чтобы обеспечить наилучшую возможную скорость заряда как для доступной мощности, так и для уровня заряда.
по понятным причинам устройства MPPT не совсем дешевы…
Размер фотоэлектрической панели – играйте на таких сайтах, как http://re.
jrc.ec.europa.eu/pvgis/, и вы скоро поймете огромные различия в доступной мощности между летом и зимой !! В летнее время я могу получить около 6 часов максимальной мощности от фотоэлектрической панели, моя плоская фотоэлектрическая панель вряд ли получит 4 часа энергии зимой – ЕСЛИ и только при отсутствии облачности….
Допустим, напряжение заряда составляет 14 В, тогда максимальный ток заряда от панели 100 Вт составляет 7 А.
Давайте рассмотрим ясный солнечный зимний день – если бы только они были на мысе – тогда я мог бы получить максимум 7 x 4 = 28 А.ч от солнечной панели мощностью 100 Вт. Теперь примите во внимание тот факт, что моя панель установлена плоско, и я был бы счастлив увидеть 15 A.h в ясный солнечный день в середине зимы !! Покрытие темных облаков, и я получаю 0A.h! Легкая облачность все же даст немного энергии … Но это относится только к худшим двум месяцам в году.Летом я легко мог получить 7 x 6 = 42A.h… ..
Намного больше, чем мне нужно для ламп 12В.
НО, недостаточно для полной зарядки АКБ после сброса нагрузки !!!!
На данный момент я слежу за напряжением аккумулятора и использую зарядное устройство 220 В для подзарядки во время продолжительных дождливых дней. Я также использую зарядное устройство 220V после сброса нагрузки. Все еще рассматриваются долгосрочные решения \ варианты….
Стоит поговорить об угле наклона панели – если вы установите фотоэлектрическую панель под углом примерно 45 градусов и будете смотреть на север, то скорость заряда будет значительно выше, чем у меня сейчас !! Но у меня возле установки только плоская крыша, и я страстно ненавижу эти монтажные рамы.
Как долго будет светиться светодиодный индикатор работы от 12-вольтовой батареи? – AnswersToAll
Как долго горит светодиодный индикатор работы от 12-вольтовой батареи?
Очень маленький пользователь энергии – это светодиодный светильник мощностью 1,2 Вт, работающий от источника питания 12 вольт, будет использовать 1,2 Вт / 12 В = 0,1 ампер.
Следовательно, батареи на 100 Ач (ампер-час) хватит на 1000 часов.
Сколько вольт нужно для питания маленькой лампочки?
В США большинство стандартных бытовых приборов, использующих переменный ток, имеют напряжение 120 вольт. Это означает, что если вы воткните лампочку в лампу, напряжение будет 120 В.В США многие небольшие портативные устройства, работающие от постоянного тока, имеют напряжение около 1,5 вольт.
Может ли лампа постоянного тока работать от переменного тока?
Для лампочек и нагревательных элементов как переменный, так и постоянный ток будут работать так же долго, но факт в том, что, хотя все электрические устройства требуют постоянного тока, переменный ток – это то, что используется для выработки электроэнергии с помощью трансформаторов, которые преобразуют переменный ток в постоянный для использование электрических устройств.
Могу ли я использовать лампу на 60 Вт в лампе на 40 Вт?
У светодиодных ламп немного другой рейтинг.
Он говорит, что 60 Вт, но использует 11 Вт мощности для создания яркости, которую создала бы лампа мощностью 60 Вт. Создаваемого тепла должно быть недостаточно для нагрева розетки. Я бы сказал, да, можно заменить лампу 40 Вт на лампу 60 Вт, используя только 11 Вт.
Сколько батареек нужно для питания лампочки?
A: Если вы настаиваете на использовании лампочки на 120 вольт, вам понадобится 10 последовательно включенных 12-вольтных батарей, чтобы зажечь ее. Лучше и проще использовать одну батарею на 12 В и подключить ее к лампочке на 12 В.Например, электрическая система большинства автомобилей составляет 12 вольт.
Может ли батарея на 12 вольт питать лампочку?
A: Если вы настаиваете на использовании лампочки на 120 вольт, вам понадобится 10 последовательно включенных 12-вольтных батарей, чтобы зажечь ее. Лучше и проще использовать одну батарею на 12 В и подключить ее к лампочке на 12 В. Например, электрическая система большинства автомобилей составляет 12 вольт.
Может ли батарея на 9 вольт питать лампочку на 12 вольт?
, если вам нужна только легкая цель, вы можете использовать 9 вольт вместо 12 вольт.Вы можете использовать батарею 9 В для светодиода 12 В. Просто только яркость батареи меньше 12в. Мы можем использовать аккумулятор на 12 В от автомобиля.
Сколько светодиодов может питать аккумулятор 12 В?
Итак, батарея 12 В, подключенная к четырем последовательно расположенным светодиодам по 3 В, будет распределять 3 В на каждый из светодиодов. Но та же батарея 12 В, подключенная к четырем светодиодам по 3 В параллельно, обеспечит полное напряжение 12 В на каждый светодиод – этого достаточно, чтобы наверняка сжечь светодиоды! Параллельное подключение светодиодов позволяет нескольким светодиодам использовать только один низковольтный источник питания.
Как проверить лампочку с батареей?
Зажгите лампочку с помощью двух проводов. Присоедините один провод к отрицательному концу батареи, а другой конец того же провода оберните вокруг цоколя лампы.
Присоедините другой провод к положительному концу батареи изолентой и к основанию лампочки, замыкая цепь и зажигая лампочку.
Могут ли светодиодные фонари работать от постоянного тока?
В большинстве случаев светодиоды работают от источника постоянного тока. Светодиоды потребляют постоянный ток для получения света; при переменном токе светодиод будет гореть только тогда, когда ток течет в правильном направлении.Подача переменного тока на светодиод заставит его мигать и выключаться, а при высокой частоте светодиод будет гореть постоянно.
Можно ли запустить лампочку от автомобильного аккумулятора?
Автомобильный аккумулятор, разряжающийся только до 50% при эквиваленте 50 ампер-часов, должен обеспечивать питание от одной лампы накаливания мощностью 60 Вт в течение 3 часов, лампы мощностью 75 Вт в течение 2,28 часа или лампы мощностью 100 Вт в течение 1,62 часа и все еще сможет завести двигатель автомобиля.
На сколько хватит заряда батареи на 100 ампер-час?
Аккумулятор, рассчитанный на 100 ампер-часов, обычно рассчитан на эту емкость при разряде в течение 20 часов.
Другими словами, 100ач / 20 часов = 5 ампер при нагрузке в течение 20 часов.
Будет ли лампа 240 В работать с 12 В?
Вы не можете запустить свет 240v на 12v. Однако вы можете использовать 12-вольтовые лампы и 12-вольтовые лампы. Кажется, цель состоит в том, чтобы обеспечить безопасное напряжение в вашем саду. Вы можете подключить некоторые из них последовательно, чтобы поднять напряжение, но я настоятельно рекомендую не превышать 3 последовательно для источника питания 36 В.
Может ли 9-вольтовая батарея питать лампочку?
Это не намного больше, чем обычная батарея AA, но выдает в шесть раз большее напряжение.Если вы хотите, чтобы лампочка загорелась от 9-вольтовой батареи, то вам нужно убедиться, что напряжение лампочки такое же. Проверьте этикетку на вашей лампочке, чтобы убедиться, что она может работать от девяти вольт.
Что произойдет, если вы подключите батарею к маленькой лампочке с помощью одного провода?
Если используется батарея стандартного размера AA или AAA, и вы оборачиваете провод нужного калибра вокруг обычной маленькой лампочки, затем поместите один конец провода напротив отрицательной стороны батареи, а конец лампы – на положительную сторону.
загорится.Если это автомобильный аккумулятор, лампочка может быстро перегореть.
Что происходит с лампочкой, если сопротивление провода меньше?
Например, кусок провода имеет меньшее сопротивление, чем электрическая лампочка, но оба имеют сопротивление. Тепловой энергии достаточно, чтобы нить накаливания стала раскаленной добела, что дает свет. Провода, соединяющие лампу с элементом или батареей, почти не нагреваются, проводя такое же количество тока.
Сколько вольт у батареи AA?
Особенности.Батарейки AA обычно имеют высоту около 1,988 дюйма и. 0571 дюйм в диаметре. Они имеют стальной корпус и, как правило, щелочные, поэтому вырабатывают 1,5 вольт.
Как долго светодиоды работают от батареек?
Микрокапельные светодиодные фонари, изготовленные на тонком проводе без покрытия, должны работать более 100 часов с новым комплектом из 3 батареек AA или 2 круглых батареек C-стиля и стандартных комплектов светодиодных батарейных фонарей с более толстой изоляцией и светодиодными линзами должно длиться около 18-24 часов на комплект из 3 батареек АА.
Гирлянда – с питанием от батареи
Тип: Светодиодные гирлянды для использования с батареей 12В
Модульный: Подключаемые наборы из 20 лампочек (каждая с 3 светодиодами) до 100 лампочек (50 м)
Что включено: Комплект из 20 лампочек, провода аккумулятора с 10-метровым выводом к первой лампочке
Скидки на многократные покупки: Купите любые 3 предмета со скидкой 5%, 5+ предметов за 7.5%, 10+ позиций по 10%. Скидка рассчитывается в вашей корзине.
Плата за доставку: 2 фунта стерлингов за заказ или БЕСПЛАТНО для заказов на сумму более 75 фунтов стерлингов (стандартный материковой части Великобритании – другие направления, за границу и экспресс-доставка рассчитывается при оформлении заказа)
Артикул: FESTOONWWBATT
Гирлянда с питанием от аккумулятора для досуга или автомобиля 12 В, до 50 м (100 ламп).
Эти гирлянды отлично подходят для вечеринок в саду, мероприятий на открытом воздухе и свадеб, где вы хотите создать освещенное место вдали от легкодоступных источников питания.Все, что вам нужно – это стандартный автомобильный аккумулятор на 12 В!
Характеристики
- Тёпло-белый цвет лампочки
- Черный или белый кабель
- Расстояние между лампами 50 см
- Этот комплект позволяет подключать еще 4 комплекта к одной вилке. Максимум 100 лампочек от автомобильного или развлекательного аккумулятора на 12 В.
- Низкое напряжение, супер безопасный и энергоэффективный.
- Для использования внутри или вне помещений
- Разработан, чтобы противостоять великой британской погоде.
Комплектация
- 20 светодиодных фонарей для вечеринок низкого напряжения на 10-метровом кабеле
- Провода аккумулятора (зажимы типа «крокодил») плюс провод длиной 10 м для включения света (стартовый набор)
- Общая длина фонарей и кабеля 20 м (стартовый комплект)
Дополнительная информация
| Код товара | FESTOONWWBATT |
| Источник питания | Аккумулятор 12 В для автомобиля или досуга |
| Напряжение | 12v |
| Количество ламп в наборе | 20 |
| Цвет лампы | теплый белый |
| Расстояние между лампами | 50 см |
| Материал лампы | Пластик |
| Цвет кабеля | Черный или белый |
| Материал кабеля | ПВХ |
| Эффект | Статический |
| Расширяемый | Да, макс. До 5 комплектов или 100 ламп (50 м) |
| Сменные лампы? | № |
Быстро перезаряжаемый портативный светодиодный аварийный свет с резервным аккумулятором 12 В Решения для интеллектуального освещения
Просмотрите массивную коллекцию светодиодных аварийных фонарей с резервным аккумулятором 12 В на сайте Alibaba.com по разумным ценам. Они полезны в различных коммерческих зданиях и общественных местах, таких как метро, автостоянки, больницы и т. Д. Светодиодный аварийный светильник с резервным аккумулятором 12 В доступен в ярком белом свете для различных температур.
Светодиодный аварийный светильник с резервным аккумулятором 12 В на Alibaba.com помогает быстро эвакуироваться из помещения в случае возникновения кризисной ситуации. Они могут работать независимо от электросети, что делает их ценными в чрезвычайных ситуациях, таких как отключение электроэнергии или пожар.
Они могут направлять пассажиров к безопасным путям выхода из зданий, если они расположены в стратегическом месте. Они также доступны с вариантом знака «Выход», чтобы привлечь внимание обезумевших людей. Источник света – светодиод, обеспечивающий эффективное и экологичное освещение. На них не влияют окружающие условия, например, экстремальные температуры. Они также могут выдерживать удары и вибрации, сокращая при этом счета за электроэнергию.
Светодиодный аварийный светильник с резервным аккумулятором 12 В требует минимального обслуживания и относительно прост в установке.Эти светильники можно установить на стене, в нише или потолке для лучшей видимости. Хотя срок службы фонарей составляет несколько лет, они могут работать до нескольких часов подряд при одноразовой подзарядке. Водонепроницаемые варианты также доступны в наличии, что делает их надежными и долговечными. Эти индикаторы гарантируют, что производительность не снизится при отключении электроэнергии.
Индикаторы сразу загораются при отключении основного питания. Эти фонари портативны. Их можно использовать во время походов и кемпинга. Также доступны экологически чистые продукты, заряжаемые солнечной энергией.
Получите превосходные продукты, не нарушая при этом денег, с заманчивым светодиодным аварийным светом с резервным аккумулятором 12 В и скидками на Alibaba.com. Перечисленные поставщики предлагают привлекательные услуги и быструю доставку по приемлемым ценам. Купите сейчас и убедитесь, что качественная продукция отвечает вашим требованиям.
Минусы и плюсы 12В освещения
В последние несколько лет, с появлением и популяризацией долговременного энергосберегающего освещения, люди все больше интересуются низким энергопотреблением или освещением 12 В.В качестве постоянного напряжения часто используется 12 вольт, как и 24 вольт. 48 Вольт встречается немного реже, но все еще широко применяется в современных приложениях с напряжением постоянного тока.
Затем в приложениях переменного тока (электроэнергия, поставляемая энергокомпанией) 120 вольт является стандартом в США и Северной Америке, а 240 вольт – стандартом почти для остального мира.
Мне нужно уточнить, что эта статья посвящена освещению 12 В, которое относится к низковольтному освещению.
Чтобы правильно понять все преимущества низковольтного освещения, мы должны начать здесь: низковольтное освещение – это больше тактическое приложение, чем бюджетное или энергосберегающее, хотя в некоторых случаях в этих областях может быть умеренный выигрыш.
Давайте углубимся в то, что такое низковольтное освещение, некоторые типичные применения освещения 12 В, а также плюсы и минусы использования этого низковольтного освещения.
Что такое освещение 12 В (низковольтное освещение)?
В системах освещения низкого напряжения используется трансформатор для понижения нормального сетевого напряжения (обычно 120 или 277 вольт) до 12 или 24 вольт. Он часто используется в приложениях для встраиваемого, дорожного, подвесного, ландшафтного освещения и освещения дисплеев, среди прочего.
Это наиболее полезно, когда вы пытаетесь направить свет в тесное и труднодоступное место.
Основные области применения ламп 12 В:
a Растения и растительные огни
Для домашнего хозяйства 12-вольтные светодиодные лампы являются популярным выбором из-за их эффективности, долговечности и широкого спектра источников света, необходимых для роста растений.
б Ландшафтное освещение
Обычное использование низковольтной системы в ландшафтном приложении в основном связано с соображениями безопасности.
c Фонарик
Какое самое известное, одно из старейших и наиболее широко используемых 12-вольтных осветительных приборов, изобретенных мужчинами?
Хотя это будет сложно отследить с таким количеством типов и видов и долгой историей, возможно, это будет фонарик! Существовал с конца 1800-х годов, фонарики претерпели значительные изменения, и в настоящее время они в основном используют 12-вольтовые светодиодные фонари.
d Наземный транспорт
Использование низковольтного освещения в наземных транспортных средствах, таких как автомобили, жилые дома, автобусы и поезда, очевидно.
Из-за этой проблемы мобильности и портативности большинство наземных транспортных средств использовали 12-вольтовую аккумуляторную систему для подачи электроэнергии. Помимо освещения, аккумулятор также питает наши окна, запускает динамо-машину, а в более новых автомобилях – даже электронный замок двери.
e Гидроцикл
Плавсредства могут состоять из любых водных транспортных средств, включая корабли и катера, яхты и даже подводные лодки.
В системах освещения гидроциклов низковольтная система важна по двум своим преимуществам: мобильности и безопасности. Для движущегося транспортного средства потребность в мобильности очевидна. Но даже когда, например, сетевое напряжение переменного тока может быть мобильным с беспроводной передачей или любой другой технологией, низкое напряжение все равно будет необходимостью в этом приложении из-за его прямого контакта с водой.
Вода как мощный электрический проводник может увеличить вероятность смертельного поражения электрическим током, что делает безопасность низковольтной системы очень полезной в этом случае.
f Освещение для горных работ
12-вольтное освещение широко используется в горнодобывающей промышленности, где в суровых условиях часто требуются мобильные фонари, такие как фонарик, светодиодный фонарь, фонарик шахтера (тот, который прикреплен к шлему), светодиодная сигнальная планка и многие другие формы.
Благодаря относительно яркому и широкому свету, обеспечиваемому таким энергоэффективным и мобильным освещением, 12-вольтовые светодиодные светильники пользуются популярностью, особенно на этапе геологоразведочных работ.
г Сценическое и театральное освещение
Театры и сцены обычно используют освещение PAR (Parabolic Aluminium Reflector), где в настоящее время наиболее распространены его варианты на 12 В.
Этот тип освещения на 12 В. обычно используется из-за его низкой стоимости и его способности создавать специальные эффекты, такие как точечное обнаружение. , точное точечное освещение.
Топ-3 преимущества светодиодного освещения на 12 В:
a Более надежен: легко ремонтировать и обслуживать
В светодиодных системах на 12 В трансформатор и источник питания расположены вдали от светодиодов, обычно в прохладном и вентилируемом месте.Это повышает надежность электроники и, что наиболее важно, позволяет легко отремонтировать или заменить неисправную электронику. Неисправная светодиодная лампа обычно не обслуживается, а это означает, что один неисправный конденсатор может означать, что лампочка должна быть выброшена, даже если все светодиоды на лампе работают нормально. В светодиодной системе 12 В неисправные компоненты можно заменять по частям, что может упростить ремонт и снизить общую стоимость владения.
b Платформа общего напряжения: нет необходимости в дополнительных трансформаторах или источниках питания
Многие электрические системы работают от 12 В постоянного тока, и вы, вероятно, уже знакомы с некоторыми из них.
Многие аккумуляторные батареи для транспортных средств, включая лодки и дома на колесах, работают от 12 В постоянного тока, что делает использование светодиодной системы на 12 В легкой задачей для этих приложений, поскольку нет необходимости в каких-либо дополнительных трансформаторах или источниках питания для преобразования напряжения – ваши светодиодные фонари могут быть подключен напрямую.
С другой стороны, даже если вы не собираетесь использовать батареи, вам все равно придется полагаться на блоки питания. 12 В – очень распространенный уровень напряжения, в первую очередь из-за его обычного использования в настольных компьютерах. Это делает блоки питания доступными и дешевыми, а также помогает снизить расходы на покупку.
c Безопаснее: меньше риск поражения электрическим током
Когда речь заходит о безопасности светодиодных продуктов, часто учитываются риски возникновения оптических повреждений, поражения электрическим током и возгорания. Поскольку 12 В – это гораздо более низкое напряжение по сравнению с линейным напряжением (120/240 В), электрическому току труднее преодолеть внутреннее сопротивление кожи человека и других предметов.
Это делает его более безопасным для любителей, которые хотят экспериментировать с такими продуктами, как светодиодные ленты. Как правило, если вы случайно создадите короткое замыкание, вы не увидите искр или громких ударов, которые можно было бы увидеть в системах с сетевым напряжением.
3 Недостатки светодиодного освещения 12 В:
a Низкий электрический КПД
В системах с 12 В более низкое напряжение означает, что для компенсации необходимо подавать больший ток. Например, светодиодная система на 120 В потребляет 1 ампер в системе на 120 Вт, в то время как светодиодная система на 12 В потребует 10 ампер для питания той же системы на 120 Вт.
б Дополнительные аксессуары, сложность и стоимость
Как мы уже говорили выше, светодиодная система на 12 В не имеет встроенной трансформаторной электроники.Вместо этого эти трансформаторы и блоки питания должны приобретаться и устанавливаться отдельно. Это может усложнить задачу для среднего потребителя и привести к дополнительным расходам.
Это может быть особенно актуально для установок и приложений небольшого объема.
c Доступно меньше продуктов и опций
Несмотря на перечисленные выше преимущества, большинство стран мира основаны на линейном напряжении. Это означает, что большинство производителей продолжат разрабатывать продукты для сетевого напряжения.Светодиодные фонари имеют так много функций настройки, как цветовая температура, индекс цветопередачи, угол луча и яркость – большинство из которых, к сожалению, будут доступны только в вариантах с линейным напряжением. Это означает, что если вы ищете, в частности, светодиодные лампы 12 В, ваш выбор будет более ограниченным.
Понятно, что существует множество различных мнений о преимуществах и недостатках низковольтного освещения. Не уверены, подходит ли 12 В, вы можете думать в соответствии с вашей реальной ситуацией.
Солнечная система освещения 12 В – Ричард Мудхар
Этот проект посвящен устойчивости больше, чем энергосбережению, хотя его также можно использовать для экономии энергии. Общие затраты должны быть порядка 100 фунтов стерлингов, но есть способы снизить их, приобретя некоторые товары на Ebay. Идея проекта пришла от группы Transition Ipswich Energy в 2011 году. Он должен был быть нацелен на компетентного мастера по ремонту и предназначен для небольшого освещения. Изначально это было опубликовано на сайте TI, которого больше нет.
Этот проект позволяет вам отключать освещение от солнечной энергии, эффективно сохраняя солнечный свет для дальнейшего использования. Его можно использовать дома для поддержания освещения во время отключения электричества, но тот же принцип можно использовать для подачи питания на навесы на приусадебных участках, хозяйственных постройках или островных участках без электроснабжения. Хотя я использовал освещение в качестве приложения, такая система может управлять электрическим забором в течение большей части года, если используются подходящие солнечные панели и аккумулятор.
Описанная система позволяет использовать один или два источника 12 В 1.Светодиодные фонари мощностью 8 Вт круглый год – моя система смогла проработать мою зимой и в самый короткий день, когда свет будет включен примерно с 18:00 до 23:00. Летом вы также можете запустить блок питания портативного компьютера независимо от сети на пару часов (обычно они работают на 40 Вт). Это потому, что летом вы получаете гораздо больше солнечной энергии и, вероятно, будете меньше использовать освещение.
Если вы хотите в первую очередь сэкономить электроэнергию или уменьшить выбросы углекислого газа с помощью солнечной энергии, это не решение.Для этого лучше всего приобрести солнечную электростанцию, подключенную к сети, которая позволит вам экономить энергию и получать льготные платежи по тарифам на возобновляемые источники энергии. Масштаб такого рода вещей отличается от этого проекта, и капитальные затраты обычно составляют порядка нескольких тысяч фунтов стерлингов, но экономия энергии намного, намного больше. Солнечная фотоэлектрическая система , подключенная к сети, не дает вам устойчивости к отключениям электроэнергии, потому что анти-изолированные системы в сетевом инверторе отключают систему в случае отказа основного питания, так что фотоэлектрическая система не отправляет энергию обратно в сеть, когда это может нанести вред энергетикам, пытающимся устранить неисправности.
Безопасность прежде всего
У систем12 В проблемы безопасности отличаются от цепей сети 240 В переменного тока. 12 В не считается опасностью поражения электрическим током, но ПОЖАР – ваш враг для низковольтных систем электроснабжения из-за высоких токов. Причина, по которой эти схемы включают предохранители, состоит в том, чтобы защитить вас от риска возгорания, не пытаться сэкономить деньги за счет устранения предохранителей и отметить их расположение.
Перед работой с системой 12 В снимите все украшения, такие как обручальные кольца, цепочки для ожерелий и наручные часы, так как если эти металлические предметы перекрывают клеммы аккумулятора, они могут нагреться, что приведет к серьезной травме.
Для использования в помещении необходимы контроллер заряда и герметичный свинцово-кислотный аккумулятор. Использование аккумуляторов для отдыха или автомобильных аккумуляторов в помещении представляет собой серьезную опасность взрыва из-за выделения газов при определенных условиях заряда. Их можно использовать на улице в хорошо вентилируемых помещениях, а аккумуляторные батареи для досуга обычно поставляются с вентиляционной трубой, которую следует использовать для вывода любых газов наружу, если эти батареи будут использоваться в сарае или хозяйственной постройке.
Автомобильные аккумуляторы следует использовать только в автомобиле, потому что в них отсутствует вентиляционная труба – при зарядке в автомобиле обычно бывает приличный встречный ветер в несколько миль в час, чтобы удалить газы.
Список запчастей
- примерно 12 Вт 12 В солнечная панель
- контроллер заряда
- Аккумулятор 12В
- Клеммная колодка на 20 А (4-контактная или 8-контактная, если используется поплавковый контроллер заряда с концами проводов)
- Предохранитель 25A и линейный держатель предохранителя
- Панель с 4-позиционными предохранителями (может быть заменена встроенным держателем предохранителей для одиночной нагрузки)
- 2 м, красно-черный шнур, 16 А, с черной молнией
- Комплект для обжима лопаток, если для держателя предохранителей требуются лопаточные соединители
Необходимые инструменты
Это изображение инструментов, которые я использовал
инструменты, используемые для сборки солнечной системы питанияВам не нужно использовать все это, если вы готовы импровизировать – хороший нож может удвоиться для инструментов для зачистки проводов, если вы знаете, что делаете, но они показывают, что я использовал .
Прохождение деталей
Некоторые элементы показаны на картинке ниже
солнечная панель, аккумулятор, контроллер заряда и плата предохранителейКонтроллер заряда находится в центре рисунка, а по часовой стрелке сверху слева – солнечная панель, аккумулятор и панель предохранителей. Показанная солнечная панель недостаточна для домашнего использования. Это как раз то, что нужно для навесной системы, которая в основном использовалась бы короткими летними ночами.
Солнечная панель
Солнечная панель 12 ВтСолнечная панель, которую я использовал, показана справа – она иногда продается в Maplin примерно за 40 фунтов стерлингов и рассчитана на 12 Вт.Эти 12 Вт вы можете реализовать только при таком солнечном свете, как в Калифорнии, а в Великобритании вы можете предположить, что получите в среднем 1/10 номинальной мощности даже на солнце. На практике у вас получается немного лучше – на солнце он может заряжаться примерно до 0,2 А через мой интеллектуальный контроллер заряда, что дает мне примерно 1/5 номинальной мощности.
Я регулярно использую свет, питающийся от этой системы, поэтому мне нужна такая большая солнечная панель. Если вы не планируете использовать его ежедневно, вы можете выбрать панель гораздо меньшего размера.
В качестве приблизительного руководства по выбору размера панели возьмите панель, которая рассчитана примерно в 10 раз больше вашей нагрузки. Таким образом, если у меня есть солнечный свет зимой около 8 часов и я использую систему в течение 4 часов при 2 Вт, мне потребуется 8 Вт · ч мощности. Панель 12 Вт в течение 8 часов эквивалентна 24 Вт в течение 4 часов. Если позволить ей работать на 1/10 мощности в британскую погоду, на практике она дает мне около 8 Втч. Мне это сходит с рук, потому что я использую ШИМ-контроллер, чтобы максимально использовать солнечную панель.

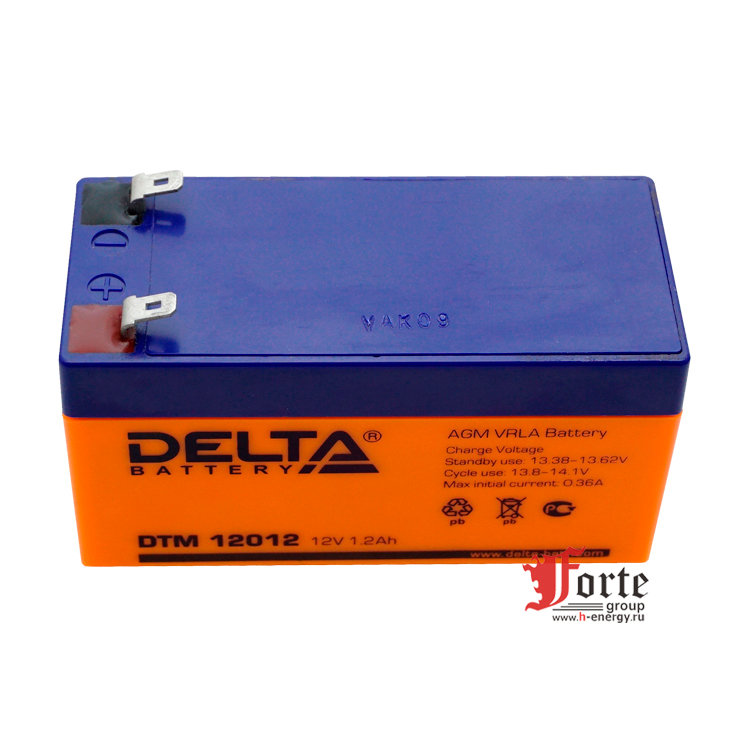

Аккумулятор
Я использовал герметичные свинцово-кислотные (SLA) аккумуляторы, которые используются в компьютерных источниках бесперебойного питания и т.п.У меня гелевый аккумулятор на 14 Ач на 12 В, новинка от Rapid Electronics в Колчестере стоит около 30 фунтов стерлингов. Вы можете использовать тип 7Ah, который обычно встречается в UPS, либо подержанный, либо его можно приобрести в городе Maplin. Маплин, как правило, не самое дешевое место для подобных вещей, но вы экономите на доставке, которая может сильно повлиять на это.
Две вещи убивают батареи SLA – перезаряд и переразряд. Вы должны стремиться никогда не разряжать свинцово-кислотный аккумулятор до уровня менее 50% от его емкости. Если ваша нагрузка равна 1.Светодиодная лампа мощностью 8 Вт или типичное зарядное устройство для электрического забора, вы, вероятно, потребляете 0,2 А при 12 В, поэтому батарея 14 Ач проработает мою нагрузку в течение 14 ÷ 2 (никогда не разряжает аккумулятор менее чем на 50%) ÷ 0,2 (нагрузка ток) = 35 часов. Это примерно трехдневное использование зимой, так что, если я получаю хоть какой-то приличный свет в течение трех дней, я не должен отставать. Летом, конечно, у меня обратная проблема, много солнечных дней и мало используется. Проблему перезарядки решает следующий компонент.
Контроллер заряда
Основная задача контроллера заряда – предотвращать перезарядку аккумулятора солнечными панелями.Это раздражает, и вам становится больно, если вы потратили 30 фунтов стерлингов на батарею. Самая простая форма контроллера заряда – это то, что находится между солнечной панелью и аккумулятором, которое отслеживает напряжение аккумулятора и, когда оно заполнено, останавливает зарядку аккумулятора солнечной панелью.
Плавающий контроллер заряда KemoРаботает достаточно хорошо и является самым дешевым решением. Для более крупных систем вам необходимо подобрать размер, соответствующий солнечной панели, поскольку они имеют максимальный ток, но это не проблема для панели 12 Вт, поскольку контроллер с самыми низкими характеристиками подходит для 6 А.
Мне нужен был более интересный вариант, который оптимизировал бы использование моей солнечной панели, так как я знал, что мое использование / размер незначителен, поэтому я использовал ШИМ-контроллер, который пытается согласовать нагрузку именно с условиями освещения, чтобы получить максимальную отдачу от солнечные элементы. Он также сообщает мне напряжение батареи и ток нагрузки и изолирует нагрузку, если напряжение батареи падает слишком низко, что позволяет мне сократить срок службы батареи из-за чрезмерной разрядки, хотя эта функция еще не сработала. Для удобства я могу заплатить 30 фунтов стерлингов за деталь, которая в противном случае стоит 10 фунтов стерлингов.
ШИМ-контроллер с дисплеемДля небольшой системы, как правило, лучше потратить дополнительные средства на большую солнечную панель, чем использовать модный контроллер, чтобы вывести последнюю из производительности панели, но измерение показало это для меня.
Панель предохранителей
Светодиодные лампыпотребляют небольшой ток около 0,2 А, а использование небольшого предохранителя позволяет использовать провод подходящего тонкого калибра. Я использовал стандартный двухжильный шнур питания для освещения на 3 А.
Панель предохранителейПроблема возникает, когда у вас есть неисправность на конце кабеля лампы, например, короткое замыкание светодиодной лампы, или если металл фитинга натирает кабель и закорачивает его.Теперь у вас есть полная емкость аккумулятора, идущего в кабель. Моя батарея рассчитана на защиту от короткого замыкания (CCA) на 84 А, и если положить ее на кабель 3 А, вся изоляция расплавится, что гарантирует короткое замыкание и, в конечном итоге, где-нибудь загорится. Мне это не очень понравилось, поэтому я поставил предохранитель на 7,5 А между аккумулятором и кабелем. Используя 4-контактную плату предохранителей, я могу запускать разные вещи от батареи, поэтому предохранитель на 15 А идет на сетевой инвертор на 150 Вт, а другой предохранитель на 7,5 А защищает другую световую цепь.
Фонари 12В
Первой лампой, которую я использовал с этим, была галогенная настольная лампа 12 В от IKEA, в которой использовалась галогенная лампа MR4. Я просто заменил ее на светодиодную лампу 12 В, полученную от Ebay, и подключил ее к своей системе. Лампа была менее 10 фунтов стерлингов. У B&Q есть светодиодная настольная лампа на 12 В с сетевым источником питания от настенной бородавки, все светодиоды находятся в линейке, и она продается примерно за 25 фунтов стерлингов, что является завышенной ценой, но доступно на местном уровне. У вас должна быть возможность найти подходящий штекер и припаять его к кабелю для системы 12 В.
Второй был еще одним прекрасным дизайном IKEA, который изначально представлял собой напольную лампу на 240 В с галогенными прожекторами R50 и патрон SES. Компания IKEA, кажется, не осознавала, насколько горячими становятся эти галогенные лампы. Поэтому я выпотрошил внутренности и приклеил держатель MR4 к корпусу SES, сохранив оригинальный кабель и переключатель. Очевидно, сетевая вилка должна быть заменена на систему 12 В, и затем в розетку была вставлена светодиодная лампа MR4 mini-spot.
12В модифицированная лампа IKEA Патрон MR4 приклеивается на место патрона SESПолная установка
Все эти части, кроме солнечной панели и света, крепятся на деревянной доске.
Полная установкаДля уменьшения потерь в кабелях рекомендуется размещать мощные нагрузки рядом с батареей и платой предохранителей, обычно в пределах 1 м. Солнечные элементы могут быть установлены на более длинных кабелях, поскольку это не особенно сильноточная цепь, а осветительные нагрузки могут располагаться на расстоянии нескольких метров из-за их небольшого потребления энергии. Если используется сетевой инвертор, держите его близко к батарее и используйте более длинный сетевой кабель, поскольку потери в цепи 12 В выше, чем при 240 В для данного выбора кабеля и постоянной нагрузки.
Схема– дешевая система 12 В на солнечной энергии с поплавковым контроллером заряда
Система 12 В на солнечной энергии – Поплавковое зарядное устройствоВ этой версии контроллер заряда Kemo (или аналог) размещается между солнечной панелью и аккумулятором. Это предотвращает перезарядку батареи панелью. Нагрузки просто снимаются прямо с аккумулятора через панель с предохранителями, так же, как устанавливается электрическая система автомобиля на 12 В. Здесь вы должны убедиться, что нагрузка не остается включенной, иначе, как если бы вы оставили включенными фары в машине, на следующий день вы обнаружите, что батарея полностью разряжена.Это совершенно бесполезно. Одним из побочных преимуществ солнечной системы является то, что она учит вас ценить энергию и не оставлять все включенным без нужды, но вы не хотите, чтобы усвоить это на собственном горьком опыте, заменив пару батарей.
Схема– система 12 В на солнечной энергии с ШИМ-контроллером заряда
Солнечная система 12 В с использованием ШИМ-контроллера зарядаОбратите внимание, что предохранитель на 25 А должен быть расположен рядом с аккумулятором – он защищает кабель аккумулятора от повреждений.Этот конкретный контроллер также изолирует нагрузку, если она остается включенной и батарея разряжается, а также оптимизирует нагрузку на солнечную панель, обычно получая от нее до 50% больше.
зарядное устройство, показывающее ток заряда 0,2 А при слабом зимнем солнцеОн также показывает напряжение аккумулятора, ток панели и нагрузки и позволяет отключать нагрузки с помощью контроллера.
Я использовал эту систему около пяти лет после написания этой статьи в моем доме в Ипсвиче, питая три лампы для чтения в двух комнатах.У нас было не так много отключений электричества в Ипсвиче, но было приятно оставаться невосприимчивыми к тем немногим, которые случались зимними ночами; дровяная печь, свет и хорошая книга делают вещи более близкими по духу.
