Параллельное и последовательное соединение — законы и примеры

Почему в елочной гирлянде могут не гореть лампочки одного цвета? Почему все электроприборы в доме рассчитаны на 220 В? Спойлер: все дело в видах соединения проводников — о них мы и поговорим в этой статье.

Как после перегорания одной лампочки в гирлянде можно определить способ соединения и починить ее? Попробуем разобраться.

Анфиса обнаружила на балконе старую гирлянду. Включив ее в розетку, девочка заметила, что горят все лампочки, кроме зеленых. Внимательно изучив провода, Анфиса увидела, что все зеленые лампочки соединены последовательно друг за другом.

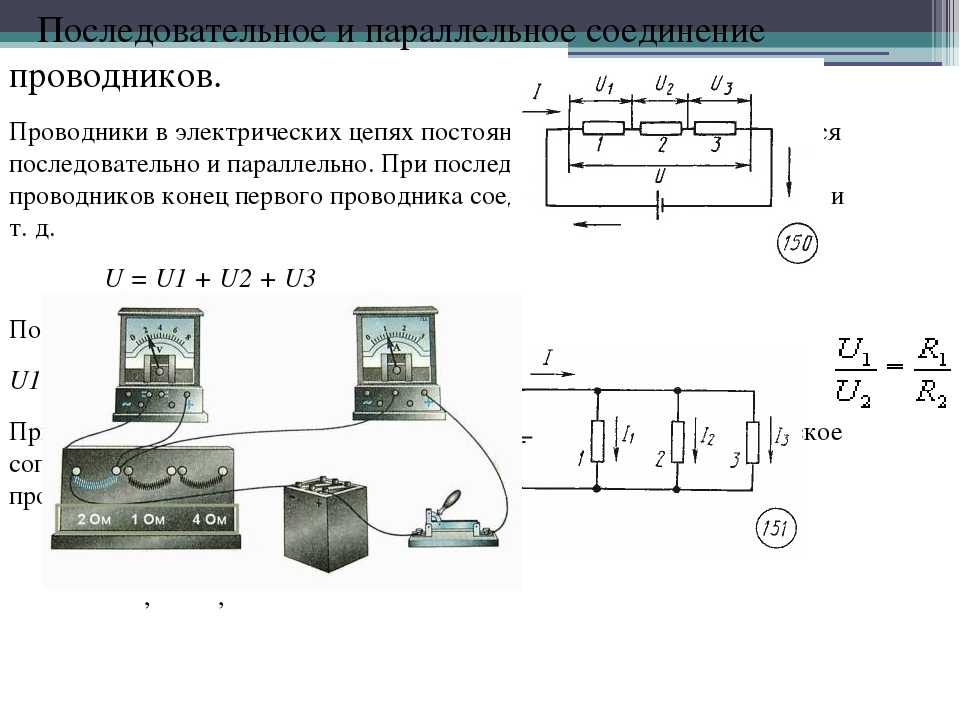

Последовательное соединение проводников

При последовательном соединении конец первого проводника соединяют с началом второго, конец второго — с началом третьего и т. д.

Последовательное подключение обычно используется в тех случаях, когда необходимо целенаправленно включать или выключать определенный электроприбор. Например, для работы школьного электрического звонка требуется соединить его последовательно с источником тока и ключом.

Вот некоторые примеры использования схемы последовательного соединения:

• освещение в вагонах поезда или трамвая;
• простейшие елочные гирлянды;
• карманный фонарик;
• амперметр для измерения силы тока в цепи.

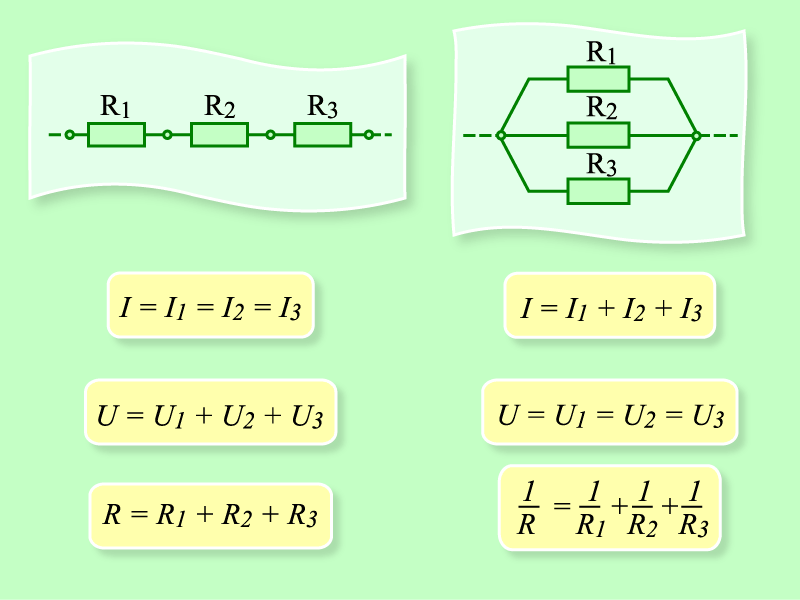

Законы последовательного соединения проводников

1. При последовательном соединении сила тока в любых частях цепи одна и та же:

   I = I₁ = I₂ = … = I_n.

   Если в цепи с последовательным способом соединения одна из ламп выйдет из строя и через нее не будет протекать электрический ток, то и через оставшиеся лампы ток проходить не будет. Вспомним Анфису и ее гирлянду: когда одна из зеленых лампочек перегорела, то ток, проходящий через нее, стал равен нулю. Следовательно, и другие зеленые лампочки, включенные последовательно, не загорелись. Чтобы починить гирлянду, нужно определить перегоревшую лампочку и заменить ее.

2. При последовательном соединении общее сопротивление цепи равно сумме сопротивлений отдельных проводников:

   R_экв = R₁ + R₂ + … + R_n

   .

3. При последовательном соединении общее напряжение цепи равно сумме напряжений на отдельных участках:

   U_экв = U₁ + U₂ + … + U_n.

Пример решения задачи

В цепь с напряжением 220 В включена лампа, через нее протекает ток силой 20 А. Когда к лампе последовательно подключили реостат, сила тока в цепи уменьшилась до 11 А. Чему равно сопротивление реостата?

Решение.

1. По закону Ома определим сопротивление лампы:

   R₁ = U / I₁ = 220 / 20 = 11 Ом.

2. Также по закону Ома определим общее сопротивление цепи при включенном реостате:

   R = U / I₂ = 220 / 11 = 22 Ом.

3. При последовательном соединении сопротивления лампы и реостата складываются:

   R = R₁ + R₂.

4. Зная общее сопротивление цепи и сопротивление лампы, определим искомое сопротивление реостата:

   R₂ = R − R₁ = 22 − 11 = 11 Ом.

Ответ: сопротивление реостата равно 11 Ом.

К сожалению, последовательное соединение не всегда оказывается удобным. Например, в торговом центре «Ашан» работает с 9:00 до 23:00, кинотеатр — с 10:00 до 02:30, а магазины — с 10:00 до 22:00. При последовательном соединении цепи свет должен будет гореть во всем ТЦ с 9:00 до 02:30.

Согласитесь, что такой режим работы экономически невыгоден даже при минимальном тарифе на электроэнергию. В этом случае удачным решением будет использование параллельного соединения.

Практикующий детский психолог Екатерина Мурашова

Бесплатный курс для современных мам и пап от Екатерины Мурашовой. Запишитесь и участвуйте в розыгрыше 8 уроков

Параллельное соединение проводников

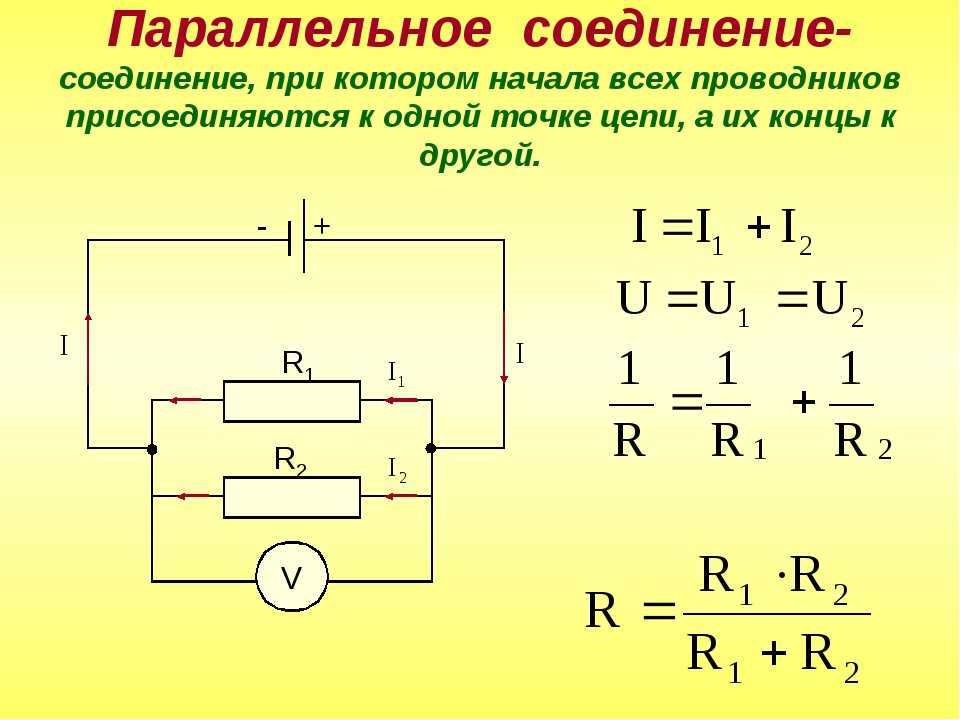

При параллельном соединении начала всех проводников соединяются в одной общей точке электрической цепи, а их концы — в другой.

Параллельное соединение используют в тех случаях, когда необходимо подключать электроприборы независимо друг от друга. Например, если отключить чайник, то холодильник будет продолжать работать. А когда в люстре перегорает одна лампочка, остальные все так же освещают комнату.

Приведем еще несколько примеров применения параллельного способа соединения:

• освещение в больших торговых залах;
• бытовые электроприборы в квартире;
• компьютеры в кабинете информатики;
• вольтметр для измерения напряжения на участке цепи.

Параллельное соединение проводников: формулы

1. Напряжение при параллельном соединении в любых частях цепи одинаково:

   U = U₁ = U₂ = … = U_n.

   Как вы помните, все бытовые электроприборы рассчитаны на одинаковое номинальное напряжение 220 В. Да и согласитесь, куда проще делать все розетки одинаковыми, а не рассчитывать напряжение для каждого прибора при их последовательном соединении.

2. Сила тока при параллельном соединении (в неразветвленной части цепи) равна сумме сил тока в отдельных параллельно соединенных проводниках:

   I_экв = I₁ + I₂ + … + I_n.

   Электрический ток растекается по ветвям обратно пропорционально их сопротивлениям. Если сопротивления в ветвях равны, то и ток при параллельном соединении делится между ними поровну.

3. Общее сопротивление цепи определяется по формуле:

   1 / R_экв = 1 / R₁ + 1 / R₂ + … + 1 / R_n.

   Для двух параллельно соединенных проводников формулу можно записать иначе:

   R_экв = (R₁ · R₂) / (R₁ + R₂).

Если n одинаковых проводников, каждый из которых имеет сопротивление R₁, соединены параллельно, то общее сопротивление участка цепи можно найти, разделив сопротивление одного из проводников на их количество:

R_экв = R₁ / n.

Вернемся к Анфисе и ее гирлянде. Мы уже разобрались, почему перестали гореть все зеленые лампочки. Пришло время узнать, почему продолжили гореть все остальные. В современных гирляндах используют параллельное и последовательное соединение одновременно. Например, лампочки одного цвета соединяют последовательно, а с другими цветами — параллельно. Таким образом, отключение ветви с зелеными лампочками не повлияло на работу остальной части цепи.

Пример решения задачи

Два резистора с сопротивлениями 10 Ом и 11 Ом соответственно соединены параллельно и подключены к напряжению 220 В. Чему равна сила тока в неразветвленной части цепи?

Решение.

1. Определим общее сопротивление при параллельном соединении проводников:

   R = (R₁ · R₂) / (R1 + R2) = (10 · 11) / (10 + 11) = 110 / 21 Ом ≈ 5,24 Ом.

2. По закону Ома определим силу тока в цепи:

   I = U / R = 220 / (110 / 21) = 42 А.

Ответ: сила тока в неразветвленной части цепи равна 42 А.

Смешанное соединение проводников

Зачастую реальные электрические схемы оказываются сложнее, поэтому используют различные комбинации последовательного и параллельного способов соединения. Такой способ соединения называется смешанным. Смешанное соединение проводников предполагает использование последовательного и параллельного способов соединения в одной цепи.

Алгоритм решения задач со смешанным соединением проводников:

1. Прочитать условие задачи, начертить схему электрической цепи, при необходимости пронумеровать проводники.

2. Проанализировать схему, т. е. найти участки, где используется только последовательное или только параллельное соединение проводников. Определить сопротивление на этих участках.

3. Выяснить вид соединения участков между собой. Найти общее сопротивление всей цепи.

4. С помощью закона Ома и законов последовательного и параллельного соединения проводников найти распределения токов и напряжений в цепи.

Пример решения задачи

На рисунке показана схема электрической цепи. Сопротивления резисторов одинаковы и равны 12 Ом. Напряжение источника — 100 В. Какова сила тока, протекающего через резистор R₄?

Решение.

1. Проанализируем данную схему. Резисторы R₂ и R₃ соединены между собой последовательно, а с резистором R₄ — параллельно. Весь этот участок соединен последовательно с источником тока и резистором R₁.

2. Определим сопротивление последовательно соединенных резисторов R₂ и R₃:

   R₂₃ = R₂ + R₃ = 12 + 12 = 24 Ом.

3. Найдем общее сопротивление резистора R₄ и участка 2–3, соединенных параллельно:

   R₂₃₄ = (R₂₃ · R₄) / (R₂₃ + R₄) = (24 · 12) / (24 + 12) = 8 Ом.

4. Определим общее сопротивление всей цепи как сумму включенных последовательно резистора R₁ и участка 2–3–4:

   R_экв = R₁ + R₂₃₄ = 12 + 8 = 20 Ом.

5. По закону Ома найдем силу тока в неразветвленной части цепи:

   I = U / R_экв = 200 / 20 = 5 А.

6. По закону Ома определим напряжение на участке, состоящем из резисторов R₂, R₃, R₄:

   U_экв1 = I · R₂₃₄ = 5 · 8 = 40 В.

7. Поскольку при параллельном соединении напряжение одинаково, то напряжение на резисторе R₄ также равно 40 В. По закону Ома найдем силу тока, протекающего через резистор R₄:

   I₄ = U_экв1 / R₄ = 40 / 12 ≈ 3,3 А.

Ответ: через резистор R₄ протекает ток силой приблизительно 3,3 А.

Мы разобрали довольно много формул последовательного и параллельного подключения проводников. А запомнить их можно с помощью вот таких схем:

Скачать шпаргалку

Скачать шпаргалку

Онлайн-курсы физики в Skysmart не менее увлекательны, чем наши статьи. На уроках вы научитесь составлять самые разнообразные электрические цепи и решать задачи с ними, а также узнаете об их применении в жизни. Ждем вас!

Параллельное и последовательное подключение ТЭНов

Как правильно подключать нагреватели: параллельно или последовательно?

Итак, следует ли подключать нагреватели параллельно или последовательно? Этот вопрос возникает, когда к источнику питания необходимо подключить более одного нагревателя. Любое количество нагревателей может быть подключено параллельно, но обычно только два нагревателя подключаются последовательно. Надежное последовательное подключение более двух нагревателей является сложной задачей. Если нагреватели соединены последовательно, отказ одного нагревателя останавливает работу всех ТЭНов в цепочке. При параллельном подключении нагревателей отказ одного ТЭНа обычно не влияет на другие нагреватели.

Чаще всего при подключении используется два ТЭНа. В этом случае, если нагреватели соединены последовательно, напряжение каждого ТЭНа  должно быть равно половине общего доступного напряжения. Например, два нагревателя на 240 вольт, подключенные последовательно к источнику питания на 480 вольт. Также мощность каждого нагревателя должна быть одинаковой. (Если мощность и напряжение каждого нагревателя не равны, нагреватели не будут делить общее напряжение поровну.) Если два нагревателя подключены параллельно, напряжение каждого нагревателя должно быть таким же, как напряжение питания.

Давайте рассмотрим немного расчетов по подключению ТЭНов.

Общие формулы

Мощность (Ватт)
Напряжение (Вольт)
Сила тока (Ампер)
Сопротивление (Ом)



Рассмотрим последовательное или параллельное подключение нескольких одинаковых нагревательных элементов с различными схемами соединения. Для произведения расчетов нам понадобятся такие характеристики:

R = полное сопротивление
P = общая мощность
U и I соответственно напряжение и сила тока

Параллельное соединение

Количество нагревательных элементов может быть  2, 3 или любое другое число (x). Тогда  общее сопротивление равно:
R = r / 2   либо    R = r / 3   либо   R = r / x, где r –  сопротивление одного нагревателя

Мощность общую вычислим по формуле:

P = 2*p  либо    P = 3*.p  либо    P = x*p, где р – мощность одного ТЭНа

Например:
2 параллельно подключенных нагревательных элемента на 1000 Вт 230 В, работающие от 230 В, генерируют 2000 Вт при 230 В с R = 26,45 Ом
3 параллельно подключенных нагревательных элемента на 1000 Вт 230 В, работающие от 230 В, генерируют 3000 Вт при 230 В с R = 17,63 Ом и
т. д.

Последовательное  подключение ТЭНов

Аналогично предыдущему случаю возьмем 2, 3 или х одинаковых ТЭНов, каждый из которых имеет сопротивление r  и мощность р. Для последовательного подключения значения сопротивления складываются, в итоге вычислений имеем:

R = 2*r  либо    R = 3*r  либо    R = x*r
P = p / 2  либо    P = p / 3

Например:
2 последовательно подключенных нагревательных элемента мощностью 1000 Вт 230 В, работающих от 230 В, генерируют 500 Вт при 230 В с R = 105,87 Ом (мощность, создаваемая нагревательными элементами, в 4 раза меньше)
3 последовательно подключенных нагревательных элемента мощностью 1000 Вт 230 В, работающих с 230 В генерируют 333 Вт при 230 В с сопротивлением R = 158,7 Ом (мощность, создаваемая нагревательными элементами, в 9 раз меньше) и
т. д.

Трехфазное подключение нагревателей

Соединение треугольником

Номинальное напряжение каждого нагревательного элемента идентично напряжению между фазами при соединении треугольником.

Соединение звездой

Номинальное напряжение нагревательных элементов равно напряжению между фазами трехфазной проводки, деленному на корень из 3 или 1,732

Пример подключения:
3 нагревательных элемента мощностью 1000 Вт 230 В, подключенные к трехфазной сети 400 В, генерируют 3000 Вт.
3 нагревательных элемента мощностью 1000 Вт 400 В, подключенные к трехфазному источнику питания 400 В, генерируют 1000 Вт.

Подробнее про трехфазное подключение ТЭНов читайте в нашей статье – треугольник или звезда для подключения нагревателей

Выводы

При параллельном подключении ТЭНов напряжение на каждом нагревателе будет одинаковое, общая мощность равна сумме мощностей отдельных нагревателей и выход одного ТЭНа из строя не нарушит работы остальных.

При последовательном подключении нагревателей общее сопротивление будет складываться из значений сопротивления каждого отдельного ТЭНа, напряжение на каждый отдельный нагреватель будет рассчитываться по формуле Uобщ/количество нагревателей (для одинаковых ТЭНов), соответственно общая мощность уменьшается во столько раз, сколько ТЭНов в системе.



Одна из причин однозначного выбора заключается в том, что некоторые нагреватели не могут надежно работать при одном напряжении. Это связано с физическими размерами нагревателя, а также с параметрами мощности и напряжения. В основном нужно подбирать ТЭНы с оптимальным размером греющей спирали, чтобы не было необходимости в последовательном подключении нескольких нагревателей. Помните, что параллельно все нагреватели имеют одинаковое напряжение, но последовательно каждый нагреватель имеет одинаковый ток. По сути, вы можете подключить ТЭНы последовательно только тогда, когда у вас есть два нагревателя одинаковой мощности и напряжения, при этом их суммарная мощность будет меньше. В большинстве случаев ТЭНы подключаются параллельно.

Если у Вас остались вопросы, обращайтесь к нам по телефону или по электронной почте. Наши специалисты помогут вам с выбором нагревательных элементов и проконсультируют по вопросам их подключения. Мы производим промышленные нагреватели, ик излучатели а также комплектующие материалы к системам нагрева.
