Электрический импульс – это… Что такое Электрический импульс?

Электрический импульс — кратковременный всплеск электрического напряжения или силы тока в определённом, конечном временном промежутке. Различают видеоимпульсы — единичные колебания какой-либо формы и радиоимпульсы — всплески высокочастотных колебаний. Видеоимпульсы бывают однополярные (отклонение только в одну сторону от нулевого потенциала) и двухполярные.

Характеристики импульсов

Форма импульсов

Важной характеристикой импульсов является их форма, визуально наблюдать которую, можно, например, на экране осциллографа. В общем случае форма импульсов имеет следующие составляющие: фронт — начальный подъём, относительно плоская вершина (не для всех форм) и срез (спад) — конечный спад напряжения. Существует несколько типов импульсов стандартных форм, имеющих относительно простое математическое описание, такие импульсы широко применяются в технике

  • Прямоугольные импульсы — наиболее распространённый тип
  • Пилообразные импульсы
  • Треугольные импульсы
  • Трапецеидальные импульсы
  • Экспоненциальные импульсы
  • Колокольные (колоколообразные) импульсы
  • Импульсы, представляющие собой полуволны или другие фрагменты синусоиды (обрезка по горизонтали или по вертикали)

Кроме импульсов стандартной, простой формы иногда, в особых случаях, используются импульсы специальной формы, описываемой сложной функцией, существуют также сложные импульсы, форма которых имеет в значительной степени случайный характер, например, импульсы видеосигнала.

Параметры импульсов

В общем случае импульсы характеризуются двумя основными параметрами — амплитудой (размахом) и длительностью (обозначается τ или tи). Длительность пилообразных и треугольных импульсов определяется по основанию (от начала изменения напряжения до конца), для остальных типов импульсов длительность принято брать на уровне напряжения 50 % от амплитуды, для колокольных импульсов иногда используется уровень 10 %, длительность искусственно синтезированных колокольных импульсов (с чётко выраженным основанием) и полуволн синусоиды часто измеряется по основанию.

Выброс на вершине прямоугольного импульса

Для разных типов импульсов существуют дополнительные параметры, уточняющие форму или характеризующие степень её неидеальности. Например, для описания неидеальности прямоугольных импульсов используются такие параметры, как, длительности фронта и среза (в идеале должны стремиться к нулю), неравномерность вершины, а также размер выбросов напряжения после фронта и среза, возникающих в результате паразитных процессов.

Спектральное представление импульсов

Кроме временного представления импульсов, наблюдаемого по осциллографу, существует спектральное представление, выраженное в виде двух функций — амплитудного и фазового спектра.

Спектр одиночного импульса является непрерывным и бесконечным. Амплитудный спектр прямоугольного импульса имеет чётко выраженные минимумы по шкале частот, следующие с интервалом, обратным длительности импульса.

Многократные импульсы

Импульсные посылки (серии импульсов)

Иногда импульсы используются или возникают не поодиночке, а группами, которые называются сериями импульсов или импульсными посылками, в том случае, когда они формируются преднамеренно для передачи куда-либо. Импульсная посылка может нести какую-либо информацию единичного характера или служить в качестве идентификатора. Информационные посылки прямоугольных импульсов, в которых значимыми величинами являются количество импульсов, их временное расположение или длительности импульсов называются кодово-импульсными посылками или, в некоторых областях техники, кадрами, фреймами. Кодирование информации в посылках может быть осуществлено разными способами: двоичный цифровой код, время-импульсный код, код Морзе, набор заданного количества импульсов (как в телефонном аппарате). Во многих случаях импульсные посылки используются не поодиночке, а в виде непрерывных последовательностей посылок.

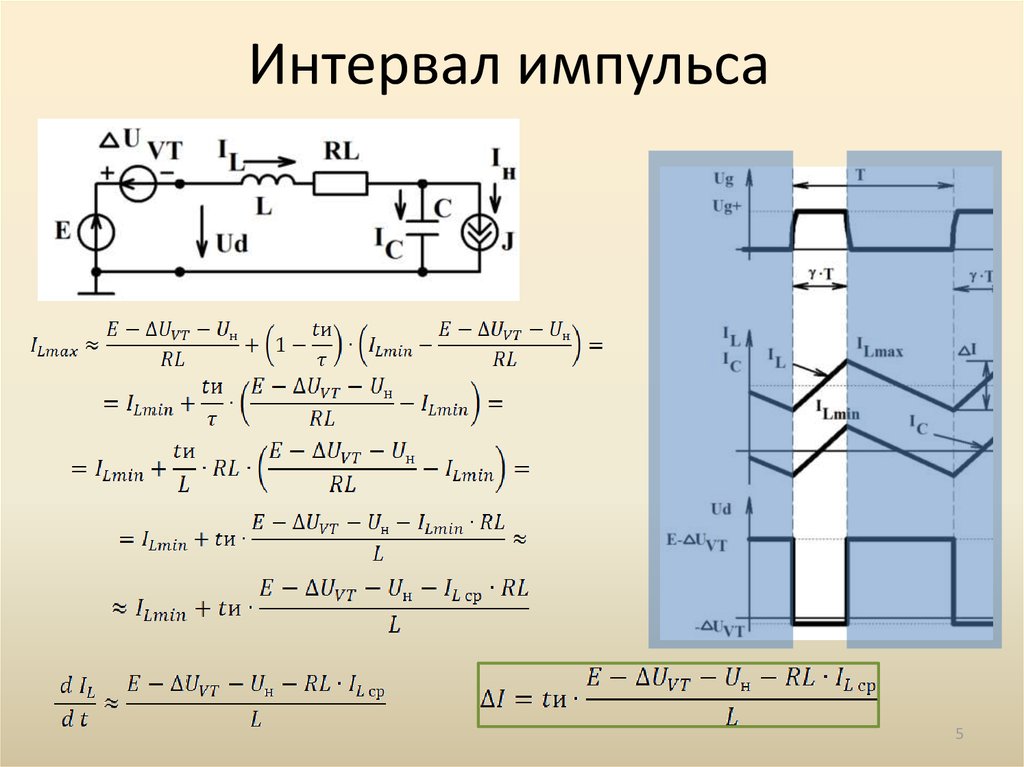

Импульсные последовательности

Импульсной последовательностью называется достаточно продолжительная последовательность импульсов, служащая для передачи непрерывно меняющейся информации, для синхронизации или для других целей, а также генерируемых непреднамеренно, например, в процессе искрообразования в коллекторно-щёточных узлах. Последовательности подразделяются на периодические и непериодические. Периодические последовательности представляют собой ряд одинаковых импульсов, повторяющихся через строго одинаковые интервалы времени. Длительность интервала называется периодом повторения (обозначается T), величина, обратная периоду — частотой повторения импульсов (обозначается F). Для последовательностей прямоугольных импульсов дополнительно применяются ещё две однозначно взаимосвязанных друг с другом параметра: скважность (обозначается

Q) — отношение периода к длительности импульса и коэффициент заполнения — обратная скважности величина; иногда коэффициент заполнения используют и для характеристики квазипериодической и случайной последовательностей, в этом случае он равен среднему отношению суммы длительностей импульсов за достаточно большой промежуток времени к длительности этого промежутка. Спектр периодической последовательности является дискретным и бесконечным для конечной последовательности, конечным для бесконечной. Среди непериодических последовательностей с, технической точки зрения, наибольший интерес представляют квазипериодические и случайные последовательности (на практике используются псевдослучайные). Квазипериодические последовательности представляют собой последовательности импульсов, период которых или другие характеристики варьируются вокруг средних значений.
В отличие от спектра периодической последовательности, спектр квазипериодической последовательности является, строго говоря, не дискретным, а гребенчатым, с незначительным заполнением между гребнями, однако, на практике этим иногда можно пренебречь, так, например, в телевизионной технике для создания полного видеосигнала к сигналу чёрно-белого изображения добавляют сигнал цветности таким образом, что гребни его спектра оказываются между гребнями чёрно-белого видеосигнала.

Импульсы как носители информации

По характеру информации импульсные сигналы могут использоваться однократно(разовое сообщение о событии) или для непрерывной передачи информации Последовательности импульсов могут передавать дискретизированную по времени аналоговую информацию или цифровую, возможны также случаи, когда в единый, в физическом смысле, сигнал вложено два вида информации, например, телевизионный сигнал с телетекстом.

Для представления информации используются различные характеристики как собственно импульсов, так и их совокупностей, как по отдельности, так и в сочетаниях

  • Форма импульсов
  • Длительность импульсов
  • Амплитуда импульсов
  • Частота следования импульсов
  • Фазовые соотношения в последовательности импульсов
  • Временные интервалы между импульсами в посылке
  • Позиционное комбинирование импульсов в посылке

Таким образом, можно выделить несколько обобщённых типов импульсных сигналов, несущих непрерывную информацию

  • Цифровой сигнал, информация в котором, как правило (но не обязательно), содержится в виде кодовых посылок
  • Аналоговый дискретизированный сигнал в виде квазипериодической последовательности
  • Аналоговый дискретизированный сигнал в виде импульсных посылок с аналоговым кодированием информации
  • Отдельно от предыдущих типов надо выделить видеосигнал (и соответствующий ему модулированный радиосигнал), в котором, в отличие от других сигналов, непрерывная информация содержится внутри самого импульса, благодаря его сложной форме

Некоторые примеры применения импульсов

Одиночные импульсы

  • Разовые команды для управления каким-либо устройством (обычно прямоугольные)
  • Разовые сигналы, генерируемые устройством при наступлении какого-либо события

Периодические последовательности

  • Тактовые импульсы — для синхронизации событий в системе
  • Стробирующие импульсы — для периодического разрешения / запрета процессов
  • Пилообразные импульсы развёртки (в телевизорах, мониторах, радиолокаторах, осциллографах и т.  д.)
  • Телевизионный синхросигнал — составляющая аналогового видеосигнала, предназначенная для синхронизации разверток передающего и приемного устройств.
  • Импульсы с образцовыми параметрами (амплитуда, длительность, частота и т. д.) на выходе калибраторов средств измерений
  • Стимулирующие импульсные сигналы для проверки работоспособности аппаратуры или её узлов
  • Стимулирующие сигналы, вырабатываемые медицинскими приборами

Непериодические последовательности

  • Импульсные сигналы измерительной информации
  • Псевдослучайные (хаотические) импульсные последовательности для тестирования аппаратуры или каналов связи

Одиночные посылки (серии)

  • Набор номера в импульсном телефонном аппарате
  • Коды идентификации, аутентификации для электронных замков и т. д.
  • Разовая информация в системах сигнализации

Последовательности посылок

  • Сигнал, представленный в цифровой форме в виде групп прямоугольных импульсов
  • Группы импульсов, непрерывно излучаемых импульсными радиомаяками
  • Посылки с время-импульсным кодированием в диалогах запросчик-ответчик в системах активной радиолокации и дальномерных каналах радионавигации

Видеоимпульсы

Примеры возникновения электрических импульсов в природе

  • Импульсы от разрядов атмосферного электричества
  • Нервные импульсы в живом организме
  • Импульсы от разрядов электрических рыб

Литература

См.

также

Ссылки

R&S®VSE-K6 Измерение импульсов | Контроль и измерения | Option

Запрос*

Введите текст запроса.

Согласие на получение маркетинговых материалов

Я соглашаюсь с тем, что ROHDE & SCHWARZ GmbH & Co. KG и предприятие ROHDE & SCHWARZ или его дочерняя компания, указанная на данном Веб-сайте, может обращаться ко мне выбранным способом (по электронной или обычной почте) с целью маркетинга и рекламы (например, сообщения о специальных предложениях и скидках), относящейся в числе прочего к продуктам и решениям в области контрольно-измерительной техники, защищенной связи, мониторинга и тестирования сети, вещания и средств массовой информации, а также кибербезопасности.Настоящее заявление о согласии может быть в любое время отозвано путем отправки электронного письма с темой «Unsubscribe» (отказ от подписки на рассылку) по адресу: [email protected]
com.Кроме этого, в каждом отправляемом вам письме имеется ссылка на отказ от подписки на рассылку будущих рекламных материалов.Дополнительная информация об использовании персональных данных и процедуре отказа от их использования содержится в Положении о конфиденциальности.

Обязательное поле Предоставляя свои персональные данные, я подтверждаю их достоверность и свое согласие на их обработку Обществом с ограниченной ответственностью «РОДЕ и ШВАРЦ РУС» (ОГРН 1047796710389, ИНН 7710557825, находящемуся по адресу: Москва, Нахимовский проспект, 58) в следующем объеме и следующими способами: обработку с использованием средств автоматизации и без таковых, сбор, систематизацию, классификацию, накопление, хранение, уточнение, обновление, изменение, шифрование с помощью любых средств защиты, включая криптографическую, запись на электронные носители, составление и переработку перечней и информационных систем, включающих мои персональные данные, маркировку, раскрытие, трансграничную передачу моих персональных данных, том числе, на территории стран всего мира, передачу с использованием средств электронной почты и/или эцп, в том числе, передачу с использованием интернет-ресурсов, а также обезличивание, блокирование, уничтожение, передачу в государственные органы в случаях, предусмотренных законодательством, использование иными способами, необходимыми для обработки, но не поименованными выше до момента ликвидации / реорганизации Компании либо до моего отзыва настоящего согласия.

Диоды полупроводниковые инфракрасные излучающие. Метод измерения временных параметров импульса излучения – РТС-тендер


ГОСТ 19834.5-80

Группа Э29

ОКП 621000

Дата введения 1982-01-01

ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 11.12.80 N 5774

Ограничение срока действия снято Постановлением Госстандарта от 30.07.92 N 824

ИЗДАНИЕ (апрель 2000 г. ) с Изменениями N 1, 2, утвержденными в декабре 1983 г., сентябре 1986 г. (ИУС 3-84, 12-86)

Настоящий стандарт распространяется на полупроводниковые инфракрасные излучающие диоды (далее – излучатели), в том числе бескорпусные, и устанавливает метод измерения временных параметров импульса излучения: времени нарастания , времени спада , времени задержки при включении , времени задержки при выключении .

Общие требования при измерении и требования безопасности – по ГОСТ 19834. 0-75.

Стандарт соответствует СТ СЭВ 3788-82 в части измерения параметров импульса излучения (см. приложение).

(Измененная редакция, Изм. N 1, 2).

1.1. Измерение временных параметров основано на преобразовании импульса излучения от излучателя в импульс электрического тока с последующим определением временных интервалов между заданными отсчетными уровнями импульсов.

(Измененная редакция, Изм. N 1, 2).

1.2. Режим измерения (амплитуда импульса тока, длительность импульса тока, частота следования импульса тока) должен соответствовать установленному в стандартах или технических условиях (далее – ТУ) на излучатели конкретных типов.

(Измененная редакция, Изм. N 2).

1.3. Условия измерения – по ГОСТ 19834.0-75.

(Измененная редакция, Изм. N 1).

2.1. Измерения следует проводить на установке, электрическая структурная схема которой приведена на черт. 1.


G1 – генератор импульсов тока; R1 – согласующий и токозадающий резистор; X1, Х2 – контакты подключения
излучателя; D – излучатель; В – фотоприемник; R2 – резистор нагрузки; G2 – регулируемый генератор
постоянного напряжения; Р – измеритель временных интервалов (осциллограф)

Черт.1

(Измененная редакция, Изм. N 1, 2).

2.2. (Исключен, Изм. N 2).

2.3. Генератор импульсов тока G1 должен обеспечивать импульсы прямоугольной или трапецеидальной формы на согласованной нагрузке 50 Ом.

Спад импульса тока на согласованной нагрузке не должен превышать 5% значения амплитуды импульса.

Выброс на вершине импульса тока на согласованной нагрузке не должен превышать 10% амплитуды импульса.

Длительность импульса входного тока должна превышать не менее чем в 5 раз максимальное значение времени нарастания (спада) импульса излучения, установленное в стандартах или ТУ на излучатели конкретных типов.

Частоту следования входных импульсов тока следует выбирать из условия

,

где – максимальное значение времени нарастания (спада) импульса излучения, установленное в стандартах или ТУ на излучатели конкретных типов, с.

2.4. Сопротивление резистора R1 должно быть равно выходному сопротивлению генератора.

Допускаемое отклонение сопротивления резистора R1 должно быть в пределах +5%.

Допускается отсутствие резистора R1 в измерительной схеме, если входное сопротивление измерителя временных интервалов Р (осциллографа) равно 50 Ом.

2.5. Измеритель временных интервалов Р должен обеспечивать измерение амплитуды импульса тока с погрешностью в пределах ±10%.

При измерении времени задержки при включении и при выключении измеритель временных интервалов Р должен обеспечивать одновременное отображение импульса тока через излучатель и импульса напряжения с выхода фотоприемника.

2.6. Значение сопротивления нагрузки R2 выбирают с учетом емкости фотоприемника и входной емкости измерителя временных интервалов

,

где – минимальное время нарастания (спада) импульса излучения излучателя, указанное в стандартах или ТУ на излучатели конкретных типов, с.

Для согласования фотоприемника с низким входным сопротивлением измерителя временных интервалов допускается включать между фотоприемником и измерителем временных интервалов усилитель импульсов тока (трансимпедансный усилитель).

2.3-2.6. (Измененная редакция, Изм. N 1, 2).

2.7. (Исключен, Изм. N 2).

2.8. В качестве фотоприемного устройства при измерении времени задержки импульса излучения следует применять фотодиоды, лавинные фотодиоды, импульсные фотоэлементы и другие фотоприемные устройства, время задержки которых не больше, чем у перечисленных.

Допускается использование оптических систем для получения необходимой концентрации мощности излучения на фотоприемнике.

2.9. Время нарастания (спада) переходной характеристики измерительного тракта , с, не должно превышать значения, удовлетворяющего условию

,

где – погрешность измерителя временных интервалов, %;

– минимальное время нарастания (спада) импульса излучения, установленное в стандартах или ТУ на излучатели конкретных типов, с.

Время нарастания (спада) переходной характеристики измерительного тракта , с, определяют прямым измерением или вычисляют по формуле

,

где – время нарастания (спада) импульса тока на согласованной нагрузке, с;

– время нарастания (спада) переходной характеристики измерителя временных интервалов, с;

– время нарастания (спада) переходной характеристики фотоприемника, с;

– время нарастания (спада) переходной характеристики усилителя импульсов тока, с.

2. 8, 2.9. (Измененная редакция, Изм. N 2).

3.1. Измерительную установку подготавливают к работе в соответствии с эксплуатационной документацией.

(Измененная редакция. Изм. N 2).

3.1а Подключают излучатель к измерительной установке.

(Введен дополнительно, Изм. N 2).

3.2. Генератором импульсов тока G1 задают ток через излучатель в соответствии со стандартами или ТУ на излучатели конкретных типов.

(Измененная редакция, Изм. N 1, 2).

3.3. Измерителем временных интервалов измеряют интервалы времени, в течение которых выходное напряжение фотоприемного устройства изменяется от уровня 0,1 до уровня 0,9 максимального значения при нарастании и от уровня 0,9 до уровня 0,1 при спаде импульса (черт.2а).

3.4. Измерителем временных интервалов измеряют интервалы времени, в течение которых происходит задержка выходного напряжения фотоприемного устройства относительно импульса тока через излучатель при включении на уровне 0,1 и при выключении на уровне 0,9 (черт. 2б)


– время нарастания импульса излучения; – время спада импульса излучения;
  – время задержки импульса излучения при включении на уровне 0,1;
  – время задержки импульса излучения при выключении на уровне 0,9

Черт.2

3.3, 3.4. (Измененная редакция, Изм. N 2).

4.1. Если время нарастания (спада) переходной характеристики измерительного тракта превышает 0,3 измеренного по п.3.3 интервала времени, то время нарастания (спада) импульса излучения , с, вычисляют по формуле

,

где – измеренное значение времени нарастания (спада) импульса излучения, с.

4.2. При 0,3 измеренного времени нарастания или спада импульса излучения отсчитанное значение принимается за действительное.

4.1, 4.2. (Измененная редакция, Изм. N 1, 2).

4.3. (Исключен, Изм. N 2).

5.1. Погрешность измерения параметров импульса излучения должна быть в пределах ±15% с доверительной вероятностью =0,997.

(Измененная редакция, Изм. N 1).

5.2. (Исключен, Изм. N 2).

ПРИЛОЖЕНИЕ


Справочное

ГОСТ 19834.5-80 соответствует разд.7 СТ СЭВ 3788-82.

ПРИЛОЖЕНИЕ (Введено дополнительно, Изм. N 1).

Текст документа сверен по:

официальное издание

М.: ИПК Издательство стандартов, 2000

Общая характеристика импульсного сигнала

радиоликбез

Общая характеристика импульсного сигнала

Виды импульсных сигналов. Под импульсной техникой понимают область радиоэлектроники, изучающую формирование импульсных сигналов и их прохождение через электрические цепи. Импульсный сигнал может состоять из одного или серии импульсов. Под импульсом понимают быстрое появление и исчезновение тока или напряжения, т. е. кратковременное действие тока или напряжения на электрическую цепь или устройство. В импульсной технике различают два вида импульсных сигналов — видеоимпульсы (рис. 149, а), представляющие собой кратковременные односторонние (относительно оси времени) изменения напряжения или тока в цепи постоянного тока, и радиоимпульсы (рис. 149,б)—сигнал, состоящий из высокочастотных колебаний напряжения или тока, огибающая которых повторяет форму видеоимпульса. В импульсной технике в основном рассматривают видеоимпульсы.



Форма импульсов. Импульсы могут иметь прямоугольную, трапецеидальную, колоколообразную, треугольную и экспоненциальную

Рис. 149. Одиночные импульсы: а — видеоимпульс, б — радиоимпульс

форму (рис. 150). В импульсе различной формы различают фронт, вершину и спад. Импульсы могут быть положительной или отрицательной полярности. Импульсы положительной полярности на графиках изображают выше горизонтальной оси времени, а отрицательной — ниже оси.

Параметры импульсов. Каждый импульс характеризуется амплитудой А (см. рис. 149, а), длительностью импульса tи, длительностями фронта tф, спада tс, снижением вершины ΔА, а также мощностью в импульсе Ри.

Амплитуда однополярного импульса характеризуется величиной (размахом) напряжения или тока от нуля до максимального значения импульса данной формы. В двустороннем импульсе величина от вершины положительного до вершины отрицательного импульса называется полным размахом импульса (полной амплитудой Aп).

Длительность импульса tп — интервал времени, в течение которого ток или напряжение действует на электрическую цепь. В реальных схемах искажается форма импульсов, поэтому длительность определяют на уровне 0,1A и реже по основанию импульса. Активную  длительность импульса tи.a измеряют на уровне 0,5 А.

Рис. 150. Формы импульсов:

а — прямоугольная, б — трапецеидальная, в — колоколообразная, е — треугольная, д —экспоненциальная

Длительность фронта tф и спада tc оценивается интервалом времени, в течение которого амплитуда импульса нарастает от 0,1 до 0,9 своего максимального значения и падает от 0,9A до 0,1А. В большинстве случаев желательно иметь минимальные tф и to.

Снижение вершины ΔА практически не должно превышать (0,01–0,05) А.

Мощность в импульсе характеризуется отношением энергии W, выделенной в цепи при прохождении импульса, к его длительности tи:

Далее


Импульсы Параметры – Энциклопедия по машиностроению XXL


В этом случае экстремальные значения скоростей и перемещений (см. рис. 8) наименьшие. Если а (t) — прямоугольный импульс, параметры вспомогательных импульсов и ударного движения определяют из следующих выражений  [c.482]

Перейдем к выполненным в ЛАБОРАТОРИИ исследованиям МГД течений в каналах. Прежде всего, заметим, что система МГД уравнений значительно усложняется по сравнению с газодинамическими уравнениями и в ней появляются дополнительные безразмерные параметры параметр МГД взаимодействия 7V, равный отношению МГД силы к инерционным членам в уравнении импульсов параметр нагрузки iT, равный отношению разности потенциалов между электродами на противоположных стенках канала к электродвижущей силе, индуцируемой движением среды в магнитном поле магнитное число Рейнольдса Re , равное отношению индуцированного магнитного поля к внешнему приложенному полю параметр Холла /3, являющийся мерой анизотропии электропроводности. Все величины, входящие в указанные параметры, являются характерными. При течении среды в генераторном режиме в большинстве случаев 7V 1, iT [c. 516]

Для управления процессом переноса металла на основной режим сварки иногда накладывают электрические импульсы, параметры которых (ток, напряжение, мощность) изменяются во времени по определенной программе. В этом случае параметры режима выбирают таким образом, что теплота, выделяемая дугой, питаемой от основного источника в промежутке между импульсами, недостаточна для плавления электрода при заданной скорости подачи. Вследствие этого длина дугового промежутка уменьшается. Во время действия импульса тока образуется капля металла и возрастает величина электродинамической силы, сжимающей перешеек капли у проволоки и отбрасывающей каплю строго в направлении оси электрода. Скорость плавления электрода во время импульса больше, чем скорость его подачи, вследствие чего длина дуги восстанавливается.  [c.383]

К первой группе генераторов, в которых формирование импульсов осуществляется за счет нелинейного характера сопротивления МЭП, относятся так называемые релаксационные генераторы импульсов. Параметры импульсов в таких генераторах зависят от состояния МЭП и характера нагрузочной цепи, так как накопление энергии происходит в реактивных элементах цепи, т. е. в емкости или индуктивности. Генераторы, в которых формирование импульсов не зависит от физического  [c.58]

Такая схема, кажущаяся па первый взгляд сложной, обеспечивает вторичные импульсы, параметры которых определяются характеристикой управления тиристора (рис. 4.9). На этом рисунке кривые А w Б определяют разброс вольтамперных прямых диодных характеристик управляющего р-п перехода тиристоров данного типа. Горизонтальные штриховые прямые определяют наибольшее значение минимально необходимого напряжения, а вертикальные — наибольшее значение минимально необходимого тока для отпирания любого тиристора данного типа (при разной температуре окружающей среды).  [c.177]


Ряс. 10. Палетка направленности для волновых импульсов. Параметр па–летки — коэффициент формы у  [c.63] В макроскопической теории необходимо величины (ai ),-, Rji, Jji, Г(12)(, gi, входящие в правые части уравнения импульсов, выразить через макроскопические или средние параметры и их производные.  [c.77]

Уравнения неразрывности, импульса и притока тепла (см. 1 гл. 2) в сферически-симметричном случае, когда имеется только радиальное движение и когда все параметры зависят только от эй-  [c.264]

Автор [196] на основе математического описания гидродинамики закрученного потока и прямого сравнения полей осевых и вращательных скоростей показал, что кинематическое подобие внутренних закрученных потоков определяется двумя безразмерными параметрами. Интефальный параметр Ф характеризует отношение окружного момента импульса к осевому импульсу в произвольном сечении в масштабе линейного размера канала г,  [c. 9]

Основным параметром, характеризующим интенсивность крутки потоков в вихревых горелках в некоторых работах считают величину 5, представляющую собой отношение окружного импульса к осевому.  [c.310]

Перейдем к анализу процедуры осреднения, которая используется в модели раздельного течения. Гидродинамические параметры обеих фаз представляют собой некоторые функции пространственных координат г и времени (, а также зависят от распределения макрочастиц данной фазы в пространстве координат и импульсов. В связи с этим используются четыре типа осреднения таких функций. Во-первых, это пространственное осреднение мгновенных значений гидродинамических функций (например, осреднение по объему, который занимает данная фаза, по площади сечения и т. п.), во-вторых, это осреднение по некоторому промежутку времени локальных величин, в-третьих, это осреднение локальных мгновенных величин по ансамблю (например,  [c.192]

Параметр К представляет собой лагранжев микромасштаб турбулентности, К — отношение времени передачи импульса частицы при столкновении к промежутку времени, в течение которого элемент жидкости остается в области корреляции скоростей.[c.75]

Разновидностью сварки взрывом является магнитно-импульсная сварка. При магнитно-импульсной сварке соударение свариваемых деталей обеспечивается импульсным магнитным полем от разряда батарей конденсаторов. Длительности импульса и скорости соударения при этом способе близки к сварке взрывом. Преимуществом магнитно-импульсной сварки по сравнению f o сваркой взрывом является более легкое управление параметрами процесса.  [c.117]

На практике широко оперируют электрическими сигналами, поэтому целесообразно ввести понятие электрического сигнала АЭ, получаемого как электрический сигнал на выходе приемного преобразователя. Эти сигналы можно характеризовать такими параметрами, как общее число импульсов, суммарная АЭ, интенсивность АЭ, уровень (сигналов) АЭ, амплитуда АЭ, амплитудное распределение, энергия (сигнала) АЭ, спектральная плотность (сигналов) АЭ.  [c.256]

Классификацию источников АЭ выполняют с использованием следующих параметров сигналов суммарный счет, число импульсов, амплитуда (амплитудное распределение), энергия (либо энергетический параметр), скорость счета, входят параметры контролируемого объекта и время. Выявленные и идентифицированные источники АЭ рекомендуется разделять на четыре класса -1, II, III, IV.  [c.259]

На функциональной схеме помещают поясняющие надписи, диаграммы или таблицы, определяющие последовательность процессов во времени, а также указывают параметры в характерных точках (величины токов, напряжений, формы и величины импульсов, математические зависимости и т. д.).  [c.361]


Непрерывная система служит для определения уровня энергии и дисперсии непрерывной эмиссии на участках с фиксированным интервалом длительности по отдельным частотным каналам. Формируется пространство категорий импульсов, и по каждой категории вычисляют параметры временной статистики.  [c.196]

Когда в системе имеются циклические координаты, изменение позиционных координат описывается функцией Гамильтона, в которой циклические импульсы приняты за постоянные параметры.  [c.634]

Видим, что координата 91 циклическая. Это — проявление возможности поступательного перемещения всей системы по горизонтальному направлению. Импульс pi есть постоянный параметр, вычисляемый по начальным условиям. Система канонических уравнений Гамильтона принимает вид  [c.636]

Следует, однако, обратить внимание на одно принципиальное обстоятельство. Векторная диаграмма импульсов, в основе которой лежат законы сохранения импульса и энергии, давая нам полную картину всех возможных случаев разлета частиц после столкновения — результат сам по себе весьма существенный, — совершенно не говорит о том, какой из этих возможных случаев реализуется конкретно. Для установления этого необходимо обратиться к более детальному рассмотрению процесса столкновения с помощью уравнений движения. При этом выясняется, например, что угол рассеяния di налетающей частицы зависит от характера взаимодействия сталкивающихся частиц и от так называемого прицельного п ар а м етр а , неоднозначность же решения в случае т >т2 объясняется тем, что один и тот же угол рассеяния i9 i может реализоваться при двух значениях прицельного параметра, причем независимо от закона взаимодействия частиц.[c.120]

Рис. 3.35. Изменение оптического пропускания тонкой пленки а-АзгТез, обусловленное многократным переотражением в пленке фотовозбуждепного акустического импульса параметр кривых — толщина пленки [77]
Уравненне (7) связывает три неизвестные величины толгцпну потери импульса параметр формы Н и напряжение трепня на стенке т . Чтобы выразить две из нпх через третью и параметры внешнего потока, необходимо знание профилей скоростей и температур в пограничном слое.  [c.176]

Система уравнений электрогазодинамики, записанная в безразмерном виде, содержит следующие (дополнительные к обычным газодинамическим) безразмерные параметры параметр электрогазодинами-ческого взаимодействия, представляющий собой отношение ЭГД силы к инерционным силам в уравнении импульсов параметры, равные отношениям характерных скоростей дрейфа заряженных частиц в электрическом поле к характерной газодинамической скорости у парамет-  [c. 598]

Разность двух выпрямленных вторичных ЭДС служит импульсом для регулятора нагрузки (топлива) / и одновременно для регулятора количества воздуха IV. В регуляторе топлива, являющемся контактным гальванометром 1, отклонение под действием импульса стрелки гальванометра от нулевого положения приводит к замыканию при помощи падающей дужки ртутных контактов, что вызывает действие электрического сервомотора 18. Воздействуя на реостат 19, он изменяет число оборотов электродвигателя шнекового питателя 76, подающего угольную пыль в топку. В результате этого изменится подача топлива и восстановится тепловой баланс. Одновременно с передачей команды на регулятор нагрузки передается командный импульс и на регулятор воздуха IV, контактный гальванометр которого передает импульс сервомотору дутья 8. Последний прикрывает или открывает направляющий аппарат 10 дутьевого вентилятора 5 и изменяет подачу воздуха. Помимо импульса, от датчика манометра регулятор воздуха получает команды еще от двух датчиков. Вторым импульсом для регулятора воздуха является импульс параметра 7, снабженного индукционным датчиком. Третьим импульсом служит перепад давлений в воздухоподогревателе, который измеряется тягомером, имеющим индукционный датчик. С изменением расхода пара будет изменяться уровень воды в барабане котла. Комадный аппарат, получив импульс от дифференциального манометра 17, посылает импульс к электроприводу питательного клапана 13, который регулирует уровень воды в барабане котла.  [c.458]

Основными параметрами луча лазера являются его мощность, длительность импульса и диаметр светового пятна на свариваемой поверхности, Расфокусировка луча также влияет на глубину проплав-ленпя основного металла. При положительных расфокусировках глубина проплавления изменяется более резко. Поглощение световой энергии основным металлом зависит от состояния его по-  [c.69]

Электроискровым методом обрабатывают практически все токопроводящие материалы, но эффект эрозии при одних и тех же параметрах электрических импульсов различен. Зависимость интенсивности эрозии от свойств металлов называют 5уге/строэ 7о шо ной обрабатываемостью. Если принять электроэрозионную обрабатываемость стали за единицу, то для других металлов ее можно представить в следующих относительных единицах твердые сплавы — 0,6 титан —0,6 никель —0,8 медь — 1,1 латунь — 1,6 алюминий — 4 магний — 6.  [c.402]

Основные принципы при работе с таким криостатом оказываются общими для всех %тих газов и мало отдичаются от изложенных для водорода. Тепловые потери для почти адиабатической камеры с образцом поддерживаются возможно малыми путем регулирования тепловых экранов в вакуумной камере. Как и в случае водорода, калориметр заполняется, охлаждается ниже тройной точки и выдерживается несколько часов до установления равновесия. Кривая плавления получается таким же образом, как и в случае водорода, подачей последовательных тепловых импульсов. Величина каждого теплового импульса должна составлять от 1 до 10 % тепла, необходимого для полного расплавления образца. Оптимальные параметры теплового импульса в сочетании со временем, необходимым для установления теплового равновесия после его выключения, должны быть найдены опытным путем для каждого газа. Примерные значения скрытой теплоты плавления для рассматриваемых газов представлены в табл. 4.5.  [c.162]


Отношение между рассмотренным в данной главе подходом, связанным с осреднением более элементарных уравнений, п рассмотренным в гл. 1 феноменологическим подходом, аналогично известному отношению, имеющемуся между статистической физикой и механикой сплошной среды, между статистической физикой и термодинамикой, между молекулярно-кинетической теорией газа и газовой динамикой и т. д. В отличие от чисто феноменологического подхода нри осреднении микроуравнений для макроскопических параметров, таких, как макроскопические тензоры напряжений в фазах, величины, определяющие межфазные взаимодействия, получаются выражения, которые позволяют конкретнее представить их структуру и возможные способы их теоретического и экспериментального определения. С этой целью ниже рассмотрено получение уравнений сохранения массы, импульса, момента импульса и энергии для гетерогенных сред методом осреднения соответствующих уравнений нескольких однофазных сред с учетом граничных условий на межфазных поверхностях. При этом для упрощения рассматривается случай смеси двух фаз.  [c.52]

Пере.мещение вала в подшипнике за вре.мя Дг зависит от импульса силы РДг. При заданной закономерности изменения нагрузки по времени можно подобрать теомстрические параметры подшипника и вязкость масла, обеспечивающие в конце каждого цикла нарастания нагрузки достаточную толщину масляного слоя в точке наибольшего сближения вала и подшипника и сохранение жидкостного трения, несмотря на слабый насосный эффект вала и полное его отсутствие (при неподвижном вале).  [c.361]

Для демонстрации широких возможиостей ППП Динамика ЭЭС представляются примеры моделирования ЭЭС, структурно-функциональная схема которой дана на рис. 7.11. На рис. 7.13, а приведены кривые переходных процессов по напряжению СГ для случая PH с широтно-импульсной модуляцией и импульсной активно-индуктивной нагрузкой. Параметры нагрузки характеризуются коэффициентом мощности 0,9 диапазоном относительного изменения 0,4—1,0 длительностью импульса 20 м-с длительностью паузы 5 м/с. Последовательность моделируемых режимов такова включение возбуждения СГ, наброс статической нагрузки мощностью 0,4 от номинальной мощности, включение импульсной нагрузки.  [c.230]

Спусковые регуляторы действуют периодически и применяются при малой частоте вращения оси, угловая скорость которой регулируется. На рис. 31.12 показан спусковой регулятор с автоколебательной системой, состоящий из маятника-регулятора 7 и жестко связанного с ним анкера 3. Анкер вместе с маятником совершает колебания вокруг неподвижной оси 2. На анкере укреплены палетты I 4, которые удерживают ходовое колесо 5 от вращения. Движущий мо.мент на валу 6 колеса создается силой тяжести О гири. При переходе через среднее положение палетты позволяют колесу повернуться на один зуб. При повороте зуб толкает анкер и сообщает колебательной системе импульс, необходимый для поддержания ее непрерывных колебаний, затем в крайнем положении маятника происходит остановка ходового колеса, после чего этот процесс повторяется. Период собственных колебаний маятника Гм связан с параметрами регулятора формулой  [c.399]

За основной критерий принимают выдержку испытательного давления. Испытания прекращают на основании анализа данных акустической эмиссии в диапазоне давлений (0,5-0,85)Р сп> когда соответствующие сигналы повторяются при повторном нагружении. Для оценки источников акустической эмиссии используют рекомендации фирмы РАС (по количеству импульсов значительной амплитуды), фирмы РАС-МОМРАС (по диаграмме индекс накопления — энергетический показатель ), ЦНИИТМАШа (МР-204-86, по показателю степени зависимости суммарного счета от параметра нагружения).  [c. 182]

Импульсная система регистрировала время поступления, энергию (площадь под огибающей) и длительность импульса. Обработка сигналов акустической эмиссии состояла в локализации ее источников, разделении их по параметрическим категориям и формировании на основе этих категорий обобщенных параметров эмиссии. Основывались на зонной структуре локализации, представляющей собой систему вложенных непере-крывающихся пространственных областей.  [c.195]

В [16] для анализа сложных систем использованы подходы феноменологической термомеханики. Последняя отличается от феноменологической термодинамики своими постулатами. Термодинамика располагает лишь одним инвариантом движения – внутренней энергией, которая в соответствии с первым началом термодинамики при любых параметрах изолированной макросистемы остается постоянной в феноменологической термомеханике для такого типа систем неизменными остаются не один, а три меры движения – энергия, и.мпульс и момент импульса. Это позволяет во многих случаях осуществлять более детальный чем в макротермодинамике анализ свойств макросистемы.  [c.12]


Как правильно настроить импульсный режим tig сварки? + Видео

Импульсный режим тиг сварки – одна из важнейших функций аргонодугового аппарата. Механизм режима довольно прост – в течение сварочного цикла ток сварки меняется от максимального (ток импульса) до минимального (ток паузы) значения с определенной частотой. Это существенно облегчает процесс на малых токах, обеспечивает устойчивость дуги, минимизирует коробление металла и перегрев.

Сварка в импульсном режиме ведется на постоянном и переменном токе. Чаще всего ее применяют для металлов небольших толщин или в том случае, если процесс проводится без присадочного прутка. Правильная настройка гарантирует высокое качество сварного шва.


Как настроить импульсный режим TIG аппарата

Значения импульсного режима зависят от вида и толщины металла. Рекомендуемые параметры приведены в таблице ниже. Обратим внимание на то, что эти значения – базовые. Они требуют дополнительной настройки. Для каждого металла и вида соединения оптимальные параметры подбираются опытным путем.

Таблица. Параметры импульсной сварки в зависимости от вида и толщины металла

 Вид металла

 Толщина металла, мм

 MAX сила тока, А

 MIN ток, А

 Частота импульса, ГЦ

 Баланс импульса, %

 Стальные сплавы

0,8

30 – 40

10 – 20

20 – 40

20 – 30



1,0

40 – 50

15 – 20

5 – 15

20 – 40



2,0

70 – 90

35 – 50

2-20

30 -50

Алюминий

2,0

60 – 80

30 – 40

2 – 20

20 – 40



3,0

110 – 130

50 – 60

1 – 5

30 – 60



4,0

130 – 150

70 – 80

1 – 10

30 – 60



Сравнение результата импульсной и обычной сварки

В качестве примера возьмем аргонодуговой аппарат FUBAG 200 DC Pulse. При помощи данного оборудования мы будем сваривать нержавеющую сталь толщиной 1-2 мм. Для чистоты эксперимента сначала мы воспользуемся импульсной сваркой, а затем перейдем в обычный режим. После этого сравним полученные результаты.

Для перевода сварочного аппарата TIG в режим импульсной сварки делаем следующее:

  1. Максимальное значение выставляем на 60 А.

  2. Минимальное значение выставляем на 30 А.

  3. Частоту импульса устанавливаем на 1-2 ГЦ (таким образом, токи будут чередоваться 1-2 раза в секунду).

  4. Последним выставляем баланс импульса 40% (первый ток – 40%, второй – 60%).

Благодаря удобному интерфейсу TIG-аппарата FUBAG 200 DC Pulse настройка занимает минимальное количество времени.


Что же мы получили в итоге? При импульсной сварке получается красивый необычный шов с «чешуйчатой» структурой.


Что же касается обычного режима, то здесь шов ровный.



Советы для работы в режиме импульсной сварки

  1. Если в непосредственной близости от зоны сварки находятся электронные устройства, то стоит отключить HF поджиг.

  2. Заваривая кратер, не останавливайте горелку, а продолжайте перемещать ее.

  3. После гашения дуги не убирайте горелку из зоны сварки, пока не закончится продувка газа.

  4. При установке керамики лучше выбрать чуть больший диаметр от рекомендованного.

  5. При работе на открытом воздухе обязательно защищайте зону сварки от сквозняков.

Чтобы лучше разобраться параметрами и настройка импульсного режима сварки прошла успешно, советуем посмотреть специально подготовленное видео:
