1.1.2. Основные параметры трансформатора

Рабочие параметры трансформатора могут быть определены при работе под нагрузкой. Однако при этом расходуется много электроэнергии и не обеспечиваются необходимая точность результатов измерений.

Некоторые рабочие параметры могут быть определены по данным опыта холостого хода и короткого замыкания.

При опыте холостого хода измеряются ,,и мощность. Определяются:

1) коэффициент трансформации

;

2) потери в стали (потери на гистерезис и вихревые токи) с помощью ваттметра

;

3) сопротивления трансформатора при холостом ходе

При опыте короткого замыкания измеряются напряжение короткого замыкания на первичной обмотке (при этоми). Мощность, потребляемая трансформатором при опыте короткого замыкания (ваттметром).

Определяются:

1) потери в проводах обмотки (в меди) , так как потери в стали пренебрежимо малы вследствие малостимагнитного потока;

2) полное, активное и индуктивное сопротивление короткого замыкания

3) полная отдаваемая мощность (номинальная) указывается в паспорте трансформатора и на щитке

; (1. 2.1)

4) полная потребляемая мощность

; (1.2.2)

5) активная потребляемая мощность

.. (1.2.3)

Эффективность передачи энергии через трансформатор характеризуется его КПД, то есть отношением активной мощности, отдаваемой в нагрузку к активной мощности, потребляемой из сети:

. (1.2.4)

В выпрямительных трансформаторах за счет протекания постоянной составляющей тока по вторичным обмоткам . Магнитопровод выпрямительного трансформатора выбирают по типовой (габаритной) мощности:

, (1.2.5)

где N  число обмоток трансформатора.

Из-за постоянного подмагничивания изменение напряженности магнитного поля происходит на нелинейном участке зависимости , что приводит к значительным искажениямH и U₂. Влияние постоянного подмагничивания можно уменьшить, если включить две вторичные обмотки таким образом, чтобы постоянные составляющие протекающих по ним токов имели противоположное направление, в этом случае постоянные магнитные потоки будут компенсировать друг друга.

Коэффициент нагрузки трансформатора – отношение тока при любой нагрузке к номинальному току вторичной обмотки:

. (1.2.6)

Как зависит  от нагрузки?

Активная отдаваемая в нагрузку мощность (полезная):

. (1.2.7)

Потери в меди (обмотках) зависит от тока нагрузки:

, (1.2.8)

где P_k  потери короткого замыкания.

Таким образом, КПД:

. (1.2.9)

, и известные величины, а  зависит от  и .

м

m

Рис.1.1.3. Зависимость КПД и потерь от нагрузки трансформатора

Определим , при котором  максимальное:

,

откуда и. Следовательно, наибольший КПД будет при равенстве, то есть при.

КПД трансформатора высок (0,8-0,96). При КПД незначительно снижается. КПД мощных трансформаторов выше.

М

Рис.1.1.4. Условное обозначение многообмоточного трансформатора

ногообмоточные трансформаторы, то есть с одной первичной и несколькими вторичными обмотками, применяют в РТС при необходимости получения от одного трансформатора нескольких напряжений. Следует отметить характерное для многообмоточного трансформатора взаимное влияние вторичных обмоток. При изменении тока в одной из вторичных обмоток изменяетсяI₁, а следовательно, напряжение на других вторичных обмотках. Взаимное влияние вторичных обмоток зависит от их расположения, так как различному расположению соответствуют различные потоки рассеяния.

Рис.1.1.5. Трехфазный трансформатор с соединением обмоток «звезда-звезда».

Также может быть соединение «треугольник – треугольник», а также «треугольник-звезда», «звезда-треугольник» .

Е

сли нужно получить, обмотки соединяют треугольником.

В

w₁

w₂

Рис.1.1.6. Принципиальная схема автотрансформатора

случае изменения вторичного напряжения в сравнительно узких пределах используются автотрансформаторы. Характерной их особенностью является наличие непосредственной электрической связи между обмотками. Рассмотрим понижающий автотрансформатор. Вторичная обмотка является общей для первичной и вторичной цепей и по ней протекает ток.

Энергия из первичной цепи во вторичную частично передается за счет электрического соединения, то есть электрическим путем. Полезная мощность при активной нагрузке:

, (1.3.1)

где  мощность, передаваемая электрическим соединением нагрузки цепи и сети.

электромагнитная мощность, определяющая необходимый магнитный поток, поперечное сечение и вес стали. Она является расчетной или габаритной мощностью.

В пределе, при вся мощность передается лишь электрическим путем. Поскольку, габариты и вес автотрансформатора меньше, чем у трансформатора той же полезной мощности. Автотрансформаторы применяются только при небольших.

Автотрансформатор имеет малое сопротивление короткого замыкания. Это недостаток. К недостаткам относится также возможность попадания высокого напряжения в цепь низкого напряжения.

Параметры трансформатора: характеристика, способы их определения

Автор Andrey Ku На чтение 5 мин Опубликовано 19.05.2019

Трансформатор преобразует подаваемое напряжение в большее или меньшее значение без изменения мощности. Статическое электромагнитное устройство состоит из двух и более обмоток, размещенных на одном магнитопроводе. Подобрать требуемый электромагнитный аппарат не представит затруднений с помощью параметров трансформатора, указываемых в техническом описании на любое изделие.

Содержание

1. Мощность
2. Электромагнитная
3. Полезная
4. Расчетная
5. Габаритная (типовая)
6. Основные технические характеристики и способы определения параметров
7. Первичное напряжение номинального значения
8. Вторичное номинальное напряжение
9. Номинальный первичный ток
10. Номинальный вторичный ток
11. Коэффициент трансформации
12. Номинальный коэффициент мощности (cos φ)
13. Коэффициент полезного действия
14. Характеристики, определяющие поведение электрической машины
15. Напряжение при коротком замыкании
16. Напряжение при холостом ходе
17. Ток холостого хода
18. Пусковой ток
19. Испытательное пробойное напряжение рабочей частоты
20. Внешняя характеристика
21. Потери в режиме холостого хода
22. Потери в режиме короткого замыкания

Мощность

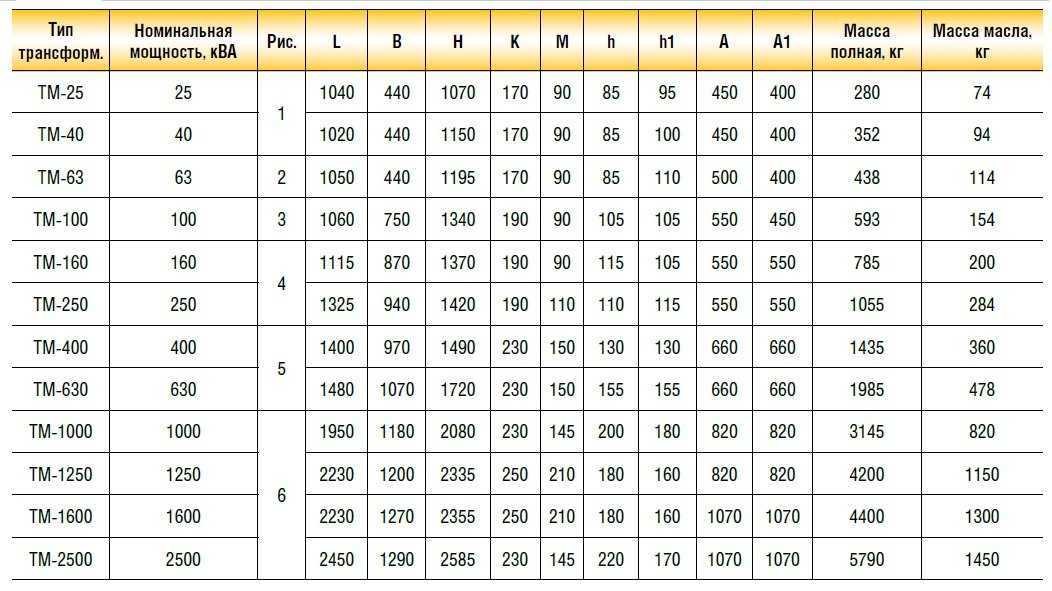

Основным параметром трансформаторов является мощность, обозначаемая буквой S. Она определяет массогабаритные показатели электромагнитного аппарата. От значения мощности зависит тип используемого магнитопровода, количество/диаметр витков в обмотках. Измеряется мощность в единицах В∙А (вольт-ампер). На практике для удобства используются кратные вольт-амперам величины кВА (10³∙ В∙А) и МВА (10⁶∙ В∙А).

Электромагнитная

Представляет собой мощность в   выходной катушке, передаваемой с витков входной электромагнитным способом. Она определяется умножением действующего значения ЭДС на величину тока, протекающего в нагрузке электромагнитного преобразователя: S_эм = E₂∙ I_2.

Полезная

Это произведение действующего напряжения во вторичной обмотке на значение нагрузочного тока. Рассчитывается по формуле: S_{2 =} U_2∙I₂.

Расчетная

Расчётная мощность – произведение величин I₁ и U₁   входной обмотки аппарата S₁ = U₁  I₁. Этот параметр определяет габариты изделия: число витков и сечение проводов.

Габаритная (типовая)

Параметр S _габ определяет реальное сечение сердечника. Так называют полусумму мощностей всех обмоток электромагнитного устройства: S _габ = 0,5∙(S₁+S₂ +S₃+ …).

Основные технические характеристики и способы определения параметров

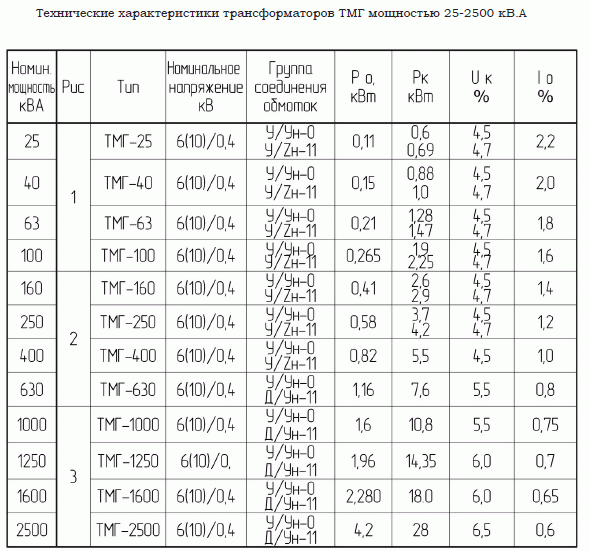

Основные технические характеристики указываются в техдокументации на изделие. Они определяются расчетным путем или посредством замеров на специальном стенде при определенных режимах работы аппарата.

Первичное напряжение номинального значения

Так называют U_1н, которое требуется подать на входную катушку аппарата, чтобы в режиме холостого хода получить номинальное вторичное напряжение. Параметр U_1н указывается в техпаспорте изделия.

Вторичное номинальное напряжение

Это значение U_2н, которое устанавливается на выводах выходной обмотки при ненагруженном трансформаторе. На вход  прикладывается номинальная величина параметра. Значение параметра зависит от величины U_1н и коэффициента трансформации К_т. При  активно-емкостной нагрузке (φ₂< 0)  U_2н может оказаться больше U_1н.

Номинальный первичный ток

Это ток I_1н, протекающий во входной обмотке, при котором возможна продолжительная работа аппарата. Значение I_1н  указывается в техпаспорте на трансформатор.

Номинальный вторичный ток

Параметр также можно встретить в таблице паспортных данных трансформатора, он протекает по выходной катушке при продолжительной работе аппарата. Обозначается  I_2н.

Коэффициент трансформации

Соотношением номинального входного и выходного напряжений определяется коэффициент трансформации: К = U_1н/U_2н.

Номинальный коэффициент трансформации определяет соответствие количества витков во вторичной  и первичной катушке.

Номинальный коэффициент мощности (cos φ)

Сos φ (косинус фи) определяется отношением активной мощности трансформатора P к полной S: cos φ = P/S. Это величина, показывающая рациональность расходования электроэнергии с учетом реактивных потерь преобразователя.

Коэффициент полезного действия

КПД электромагнитного устройства представляет отношение активной мощности Р₂, отбираемой от аппарата, к подводимой P1: η = P2/P1. Величина КПД тем больше, чем выше cosφ₂ и коэффициент загрузки β= I₂/I_2н.

Характеристики, определяющие поведение электрической машины

Так называют совокупность параметров, определяющих поведение электрической машины при различных режимах работы. Таковыми являются: пусковой момент, режим короткого замыкания и холостого хода.

Напряжение при коротком замыкании

При измерениях значения закорачивают выводы, а на первичную катушку подается напряжение U_к.  Сила тока на ней не превышает номинала (I_к < I_1ном), а U_к составляет 5–12% от номинальной величины.

Напряжение при холостом ходе

Это значение ненагруженного (I₂=0) трансформатора при поданной номинальной величине U₁ на вход аппарата. При разомкнутой  нагрузке вторичная катушка оказывается обмоткой высшего (ВН) напряжения от взаимоиндукциии, а первичная становится обмоткой низшего (НН) значения. Подобное происходит по причине самоиндукции на ней, направленной против приложенного напряжения.

Ток холостого хода

Он относится к параметрам первичной обмотки и измеряется при  номинальном значении I_1н с ненагруженной вторичной катушкой.

Его величина обычно не превышает 5–10% от номинала I_1н.

Пусковой ток

Он протекает через первичную обмотку  аппарата после включения в питающую сеть. Пиковое значение в несколько десятков раз превышает I

1н. Способами борьбы с переходными процессами в электрической машине считаются:

• увеличение количества витков и эффективной площади сечения магнитопровода;
• подключение к питающей сети в момент максимальной амплитуды импульса (φ = π/2).

Испытательное пробойное напряжение рабочей частоты

Этот параметр трансформатора характеризует электрическую прочность изделия – способность выдерживать повышенное напряжение. Величина испытательного напряжения зависит от класса используемой изоляции. Параметр измеряется подачей высокого U _исп рабочей частоты относительно земли на закороченные выводы обмотки ВВ. Выводы ВН закорачиваются и вместе с магнитопроводом (баком с маслом, металлическими деталями) заземляются.

Внешняя характеристика

Рабочий режим силовой машины задается не только U_1н и К_т, но и активно-реактивной нагрузкой электроприемника, подключенного к выводам вторичной обмотки. Изменяющийся ток в  нагрузке (при электропитании U_1н = const), соответственно, меняет и напряжение на выходе трансформатора. Эта зависимость отражается в коэффициенте нагрузки: Кн = I₂/I_2н.

Потери в режиме холостого хода

Потери мощности ненагруженного электромагнитного устройства состоят из потерь в сердечнике из трансформаторного железа. ЭДС расходуется на нагрев магнитопровода, вихревые токи и гистерезис.

Повышает КПД аппарата применение электротехнической стали с высоким удельным сопротивлением и качественная изоляция пластин магнитопровода лаком, жаростойким покрытием. Помимо «потерь в железе», всегда присутствуют «потери в меди», обусловленные омическим сопротивлением витков электромагнитного устройства.

Потери в режиме короткого замыкания

Короткое замыкание трансформатора при эксплуатации создает экстремальный режим, способный вывести из строя аппарат. При этом вторичный ток а, соответственно, первичный увеличиваются в десятки раз по сравнению с I_н. Поэтому в электрической цепи аппарата предусматривают защиту от сверхтока КЗ, которая автоматически размыкает цепь электропитания.
