Электронная панель приборов на ваз 2110: Купить приборную панель для ВАЗ 2110, 2111, 2112

0 Comments

Содержание

Комбинации приборов для ВАЗ 2110, 2111, 2112


Сортировать: По умолчаниюПо имени (A – Я)По имени (Я – A)По цене (возрастанию)По цене (убыванию)По рейтингу (убыванию)По рейтингу (возрастанию)По модели (A – Я)По модели (Я – A)

Показывать: 24255075100

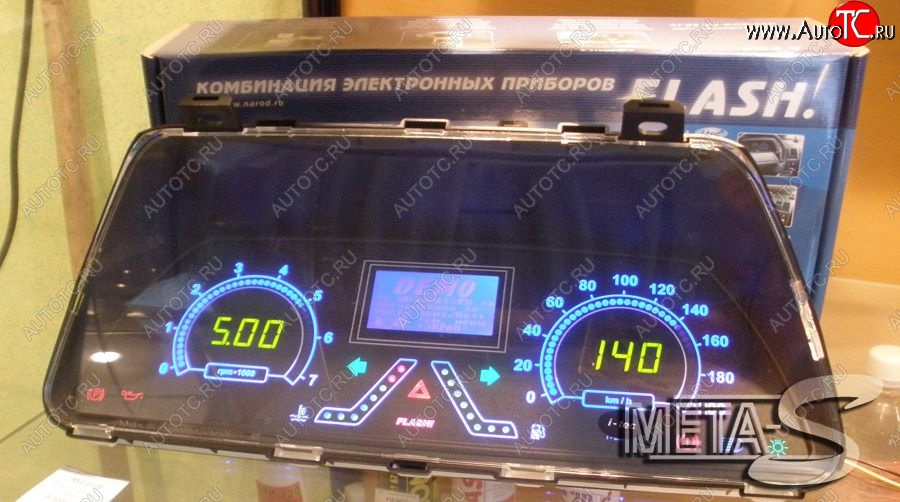

Комбинация приборов электронная Flash Х3 на ВАЗ 2108-21099, 2110-2112, 2113-2115, Лада 4х4 21214, 2131, Шеврол…

Высокофункциональная электронная комбинация приборов “Flash X3” имеет габариты идентичные габаритам штатной комбинации и поэтому идеально встанет в приборную панель.Электронная комбинация “Fl..

12 990 ₽

Комбинация приборов электронная Gamma GF 619 для Приора, Калина, ВАЗ 2110, 2111, 2112…

Специально для любителей светодиодных приборных панелей группа компаний «FERRUM» подготовила новую комбинацию приборов GF 619, в которой мы постарались учесть все замечания пользователей GF 6..

32 290 ₽

Комбинация приборов электронная Gamma GF 822 4.
3 для Приора, Калина, ВАЗ 2110, 2111, 2112…

Стрелочная комбинация приборов со встроенным бортовым компьютером и TFT-дисплеем 4.3″ Gamma GF 822 для Приору, Калины и Лада 2110 с новой панелью.Особенностью комбинации приборов, является 4-..

56 390 ₽

Комбинация приборов электронная Gamma GF 822 S на Приора, Калина, ВАЗ 2110, 2111, 2112…

Стрелочная комбинация приборов со встроенным бортовым компьютером и TFT-дисплеем 4.3″ Gamma GF 822S на Приору, Калину и Лада 2110.Отличительными чертами этого дизайна являются: светящиеся оре..

59 390 ₽

Комбинация приборов VDO K310 ВАЗ 2110, 2111, 2112, Калина

Комбинация приборов VDO K310 1118-2110-3801010.Предназначена для установки на автомобили ВАЗ 2110, 2111, 2112 с новой панелью (европанель).Комплект: 1 комбинация приборовПрименяемость:ВА..

15 790 ₽

Комбинация приборов электронная Gamma GF 818 Silver для Приора, Калина, ВАЗ 2110, 2111, 2112.
..

Комбинация приборов Gamma GF 818 Silver, новое мощное средство от уныния!GF 818 избавляет пользователя от лишних телодвижений. Для просмотра параметров и диагностики систем автомобиля комбина..

35 990 ₽

Комбинация приборов электронная Gamma GF 821 на Приора, Калина, ВАЗ 2110, 2111, 2112…

Стрелочная комбинация приборов со встроенным бортовым компьютером Gamma GF 821 для Приоры, Калины и Лада 2110 с новой панелью.Строгий дизайн шкал приборов придает комбинации приборов совершен..

51 390 ₽

Электронная комбинация приборов Flash X-103М для ВАЗ 2108-21099, 2110-2112, 2113-2115, Лада 4х4 Нива, Шевроле/…

Представляем Вашему вниманию новую электронную комбинацию приборов FLASH X-103М, которая пришла на смену устаревшей FLASH X3. Данная КЭП переняла все преимущества своей предшественницы, а так..

15 990 ₽

Комбинация приборов VDO с двумя экранами на ВАЗ 2110-2112, 2113-2115, Нива 4х4.
..

Комбинация приборов VDO с двумя экранами предназначена для установки на автомобили ВАЗ 2110, 2111, 2112 (старая панель), ВАЗ 2113, 2114, 2115 и Лада Нива 4х4 (ВАЗ 2121, 2131) с панелью нового..

9 590 ₽

Комбинация приборов под старую панель ВАЗ 2110, 2111, 2112

Комбинация приборов предназначена для установки на автомобили ВАЗ 2110-2112 (старая панель).Производится данная комбинация в городе Владимир.Комплектация: 1 комбинацияПрименяемость:ВАЗ 2110ВА..

10 990 ₽

Показано с 1 по 23 из 23 (всего 1 страниц)


Комбинация приборов для ВАЗ 2110, 2111, 2112 или приборная панель – это комплекс информационных и контрольных устройств, которые отображают сведения о работе автомобильных систем.

Когда заменяют панель?

Замена штатной комбинации приборов необходима при:

  • Повреждениях механического характера, появлении на панели трещин;
  • Выходе электроники из строя;
  • Вмешательство некомпетентного специалиста;
  • Проблемы с работой диодных экранов.

Комбинации приборов для ВАЗ 2110, 2111, 2112 заменяют в раках тюнинга салона, устанавливая более современные, эргономичные и удобные электронные панели.

Варианты комбинации приборов для ВАЗ 2110, 2111, 2112

Комплект приборов и индикаторов определяется моделью панели. Обычно он включает:

  • Спидометр, показывающий скорость движения;
  • Одометр, отображающий километраж;
  • Тахометр, фиксирующий количество оборотов коленвала за минуту;
  • Индикаторы топлива и давления.

В комбинации приборов могут присутствовать указатели давления масла, посуточный и общий счетчики пробега, маршрутный компьютер и многие другие индикаторы, обеспечивающие комфорт и безопасность использования автомобиля.

‘; html += ‘

‘ + json[i][‘label’] + ‘

‘; html += ‘

‘ + json[i][‘special’] + ‘

‘; if(json[i][‘special’]){ html += ‘

‘ + json[i][‘price’] + ‘

Установка комбинации приборов от ВАЗ 2110 в ВАЗ 2109

Тюнинг электрики

Автор: Роман

Электронная комбинация приборов, вначале устанавливаемая на ВАЗ 2110, а затем и на Лады Самары второго поколения, часто является предметом обожания владельцев ВАЗ 2109 с низкой и высокой приборной панелью. Неудивительно, новая приборка выглядит не в пример краше старой, да и ее подсветка организована изнутри, а не снаружи, как на старых комбинациях. Плюс, новой приборке не нужен тросик спидометра, который часто отказывает или начинает досаждать издаваемым шумом. В связи с этим хорошая новость: комбинацию приборов ВАЗ 2110 можно установить на ВАЗ 2109, и в этой статье будет рассмотрено, как это можно сделать своими руками.

Комбинация приборов ВАЗ 2110 имеет каталожный номер 2110-3801010-02.

Плюсы в сравнении со штатной панелью ВАЗ 2109:

  • Спидометр и тахометр расположены в центре, что более наглядно, приборы не загораживаются ободом руля.
  • Более точные приборы.
  • Лампа критического остатка топлива не моргает при колебаниях уровня топлива в баке, а загорается под управлением электроники.
  • Есть режим самодиагностики, который активируется включением зажигания при нажатой кнопке сброса счетчика суточного пробега.

Есть и минусы:

  • Нужно допиливать козырек панели приборов, размеры комбинаций отличаются.
  • Необходимость подбирать датчик уровня топлива под соответствующее сопротивление, иначе указатель будет врать.

Так или иначе, но плюсы перевешивают.

Да, еще один момент. Понадобится установка датчика скорости, именно от него работает спидометр.

Для подключения новой комбинации приборов понадобится произвести переключение проводов в колодках X1 (белая) и X2 (красная), подключаемых к ней в соответствии со следующими таблицами:



В результате на своих местах останутся только 3 провода.

Если нет уверенности в своих силах, чтобы все вернуть на место лучше подписать первоначальное расположение каждого провода в колодке.

Нумерация контактов в колодках в соответствии со схемой:



Подключение контрольной лампы уровня тормозной жидкости нужно доработать: черный провод от этой лампы переключить от корпуса («земли») к +12В, иначе контрольная лампа не будет работать.
Если на панели есть второй ЖК дисплей для указателя внешней температуры, нужно установить сам датчик (на ВАЗ 2109 его нет), и провода от него подключить в соответствии со схемой, к контактам 1 и 2 колодки X2 (красная).

Датчик скорости вкручивается на место тросика спидометра, но разводка контактов там отличается, смотрим на цифры на самом датчике. Для верного подключения нужно использовать следующую таблицу:



Установка.

Новая комбинация немного короче штатной, поэтому требуется переделать одно ушко крепления, а именно немного нарастить его в длину. Делается это наклеиванием пластины из полистирола. Также корректируем угол наклона приборки подклейкой дополнительных пластин на поверхность крепления. Наращивать ухо крепления лучше с левой стороны, чтобы кнопка габариты/ближний свет встала на свое место без проблем. Приклеить все можно суперклеем.



Козырек.

Окно в штатном козырьке панели приборов ВАЗ 2109 не совпадает по форме и размерам с комбинацией приборов ВАЗ 2110. Поэтому при помощи эпоксидки подгоняем форму окошка под новую приборку с помощью подрезания и распорок. Затем все зашкуриваем и красим козырек.













Внешний вид доработки.



Выглядит все это конечно здорово по сравнению со штатной приборкой, особенно в темноте:

Датчик уровня топлива.

Придется подобрать датчик указателя уровня топлива, так как штатный будет подвирать.
Вот таблица сравнения параметров различных отечественных датчиков:



Наиболее точно показывает уровень датчик с маркировкой 2108-3827010-01, в начале красной зоны в баке остается литров 5 топлива, а середина шкалы указателя приходится примерно на остаток в 20 литров.

Лучше перед приобретением датчика измерить его сопротивление и взять тот, который при пустом баке имеет сопротивление до 360 Ом.
