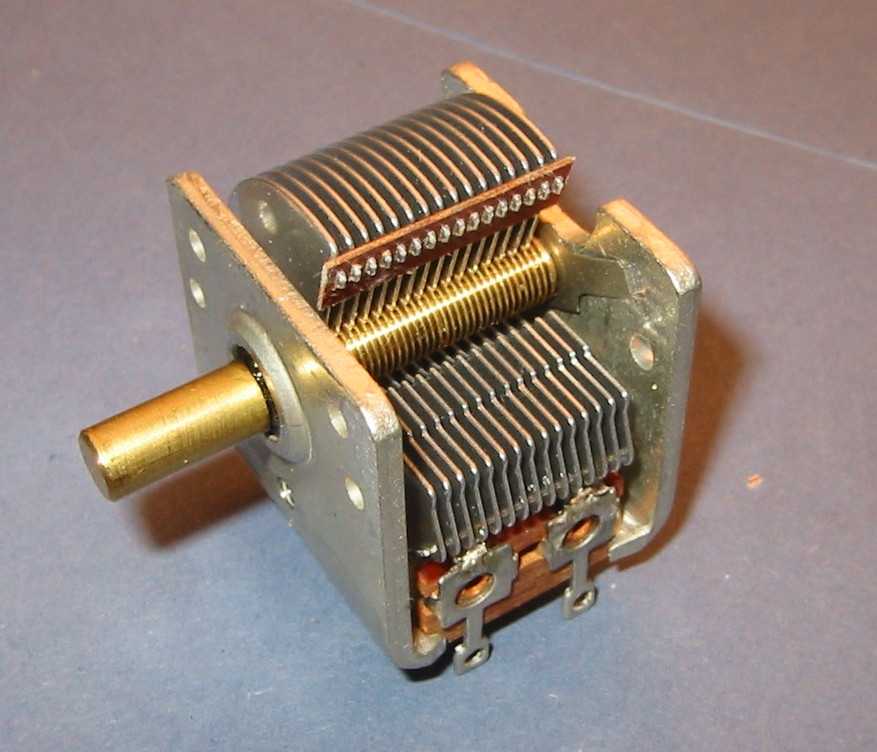

Поиск по сайту Новости Транзисторы MOSFET от IXYS – самые высоковольтные | ГЛАВНАЯ » КОНДЕНСАТОРЫ » Конденсатор переменной ёмкости Конденсатор переменной ёмкости (переменный конденсатор) – это конденсатор, ёмкость которого может изменяться в заданных пределах. Основное применение переменных конденсаторов – это различные схемы радиоприёмников и радиопередатчиков. Они имеют, как правило, небольшие пределы регулировки ёмкости. Обычно между 100 и 500 пФ. Стандартное устройство КПЕ следующее: Половина пластин, электрически соединённых между собой, располагается неподвижно и называется статором. Другая половина пластин конденсатора, тоже соединённых между собой и через узел вращения (подшипник) и токосъём с корпусом, называется ротором, потому что вращается на своей оси. В процессе вращения роторные пластины заходят внутрь статорных. При классическом устройстве переменных конденсаторов электрический контакт с роторной частью пластин осуществляется через токосъёмник, что не может не сказываться на надёжности таких КПЕ. Таких проблем лишены КПЕ, устроенные таким образом, что у них имеется две статорные части, между которыми поворачивается роторная часть. Токосъём осуществляется со статорных (неподвижных) частей, а подвижная не имеет контактов. По существу – это два переменных конденсатора, соединённых последовательно. Такие конденсаторы ещё называют “бабочкой”, за характерную форму роторных пластин, похожую на крылья бабочки.
Для высоковольтных цепей существуют вакуумные конденсаторы переменной ёмкости. Вакуумные потому, что внутри колбы находится вакуум. Тем самым значительно снижается способность конденсатора к “пробою” при высоких напряжениях. Одно из основных мест применения вакуумных конденсаторов – выходные каскады ламповых передатчиков. Такой конденсатор показан на втором рисунке. Переменные конденсаторы имеют более короткий шпиндель, чем переменные резисторы или поворотные переключатели. Поэтому на них нельзя надеть соответствующие ручки для их вращения. Это связано с тем, что для вращения ротора конденсатора переменной ёмкости используются различные верньерные механизмы. На шпиндель конденсатора переменной ёмкости обычно надевается именно шкив верньера. При этом вращение ротора КПЕ получается более медленным и плавным. Это очень важно для точной настройки. Если вращать непосредственно ротор, то точно настроиться может не получиться вообще. |
≫ Змінний Конденсатор ⭐ Великий Вибір ⭐ Купити по Найнижчій Ціні
Що таке змінний конденсатор?Змінний конденсатор — це особливий вид конденсатора, який дозволяє змінювати ємність у можливому робочому діапазоні пристрою.
Діапазон ємності, яку забезпечує конденсатор, може коливатися від 10 пФ до 500 пікофарад. Хоча змінний конденсатор зберігає заряд таким же чином, як звичайний, проте його ємність можна легко змінювати під час роботи пристрою. Цей тип конденсатора є кращим у більшості схем налаштування.
Типи змінних конденсаторів включають:
- повітряні змінні конденсатори
- вакуумні змінні конденсатори.
- підстроювальні або тримери.
Хоча кожен виконує однакову функцію, перший використовує високий вакуум замість повітря для ізоляції конденсатора. Це створює більшу ємність у конденсаторах з меншим розміром. Змінними конденсаторами також можна керувати як механічно так і електронно. Електронне керування конденсаторів призводить до зміни ємності залежно від підключеної до них напруги постійного струму.
Змінні конденсатори мають коротший шпиндель, ніж змінні резистори або поворотні перемикачі.
- Підстроювальні конденсатори використовуються у виробничому процесі, коли необхідно підібрати значення ємності до певної схеми.
- Вони часто використовуються в різноманітних мікрохвильових схемах.
- Ці конденсатори використовуються в медичних інструментах, таких як МРТ-сканери та апарати, для створення надзвичайно сильних магнітних полів.
- Ці конденсатори можна знайти в пристроях зв’язку, таких як мобільні радіостанції, аерокосмічні передавачі та приймачі, підсилювачі CATV і розгалужувачі сигналу.
Підстроювальні конденсатори або тримери – це тип конденсаторів не розрахований на постійне використання як інші види. Їхня ємність незмінна під час роботи приладу, на відміну від змінних конденсаторів, тому після налаштування ємність підстроювального конденсатора залишається постійною під час роботи. Призначені для регулювання:
- початкових ємностей контурів, що сполучаються,
- ланцюгів схем для необхідного підстроювання ємностей.
Розглядаючи основне призначення цього виду конденсаторів, до них пред’являються такі вимоги:
- Різний діапазон ємності під час її встановлення;
- збереження настроєної ємності в процесі експлуатації та різних впливів.
Ці типи конденсаторів класифікуються на два типи, а саме повітряний тример і керамічний тример. Останній зроблений з трьох проводів, один з яких підключений до нерухомої частини; другий відвід з’єднаний з поворотним, а останній – загальним.
За рухом цього конденсатора можна спостерігати за допомогою рухомого диска у формі півкола. Цей конденсатор містить дві пластини, які розташовані паралельно одна одній шляхом розділення діелектричним матеріалом.
Залежно від діелектрика, що використовується, його властивості впливають на характеристики самого приладу. Наприклад, використання повітряного діелектрика підвищує електричні характеристики конденсатора, а твердий діелектрик дозволяє зменшити габарити підбудовника. Регулюються відносно рідко, тільки при налагодженні апаратури, в основному призначені для монтажу на друкованих платах (PCB). Тримери часто мають тертя, яке збільшує поворотний момент і таким чином зафіксовує конденсатор у його відрегульованому положенні. Він забезпечує основне калібрування обладнання під час виробництва або обслуговування. Ці конденсатори часто розташовані на друкованій платі так, що користувач не має доступу і змоги регулювати їх для зміни. Через це ці конденсатори є доступними.
Ці конденсатори дозволяють військовослужбовцям налаштовувати прилади, коли це необхідно.
Вони застосовуються там, де потрібна висока точність.
Різниця між підстроювальним конденсатором і конденсатором змінної ємності полягає в наступному.
| Змінний конденсатор | Підстроювальний конденсатор |
| Тип конденсаторів | Є різновидом змінного конденсатора |
| Ці конденсатори виготовлені з наборів металевих пластин. | Ці конденсатори виготовлені з напівкруглими металевими пластинами. |
| Максимальна ємність цього конденсатора коливається від 10 пФ до 500 пФ. | Максимальна ємність цього конденсатора становить менш як 200 пФ. |
| Ці конденсатори доступні в типах: повітряні та вакуумні, тример, з механічним й електронним керуванням. | Ці конденсатори доступні у двох типах: керамічний і повітряний тример. |
Щоб купити змінні або підстроювальні конденсатори в Україні, а також отримати кваліфіковану консультацію, звертайтесь до відділу Електронних компонентів за телефоном +38 (044) 330 00 88 або на e-mail: [email protected].
