Переходник vga hdmi распиновка

Monitor ID Bit 0 (0-ой бит идентификации)

DDC Serial Data Line (Линия передачи данных для DDC)

Horizontal Sync (or Composite Sync)

DDC Data Clock Line (тактовая частота для DDC)

Зная распиновку этих разъемов можно легко спаять переходник DVI-VGA или VGA-DVI.

Схема такого переходника

Комментарии

эта схема без ЦАП-а не будет работать, т.к. из разъёма DVI – выходит цифровой сигнал, вход VGA монитора – его не понимает, т.к. ожидает аналоговый сигнал, поэтому между ними – должна быть спаяна схема ЦАП-а. А переходник DVI-HDMI и наоборот, не проблема – т.к. они оба цифровики.

а если у меня нет на видио карте дырок под с1 с2 и с3 с4 что делать

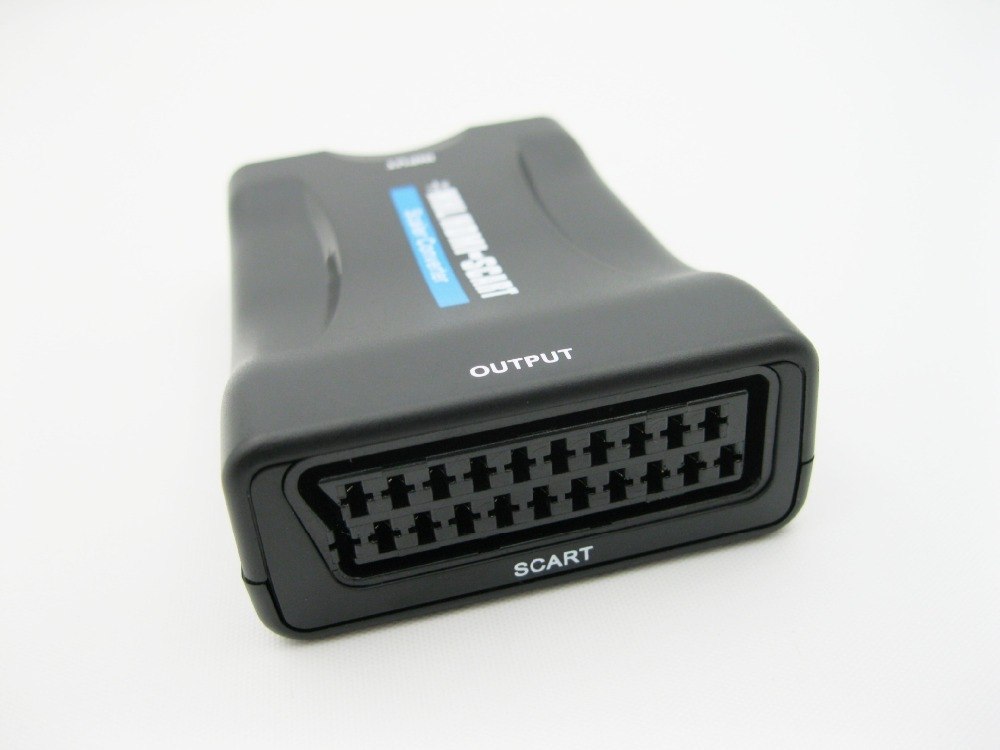

Переходник VGA-SCART — далеко не единственное решение проблемы как подключить телевизор к компьютеру. Все зависит не только от поколения и модели телевизора, но и от поколения видеокарт, применяемых в вашем ПК. Если начать с ЭЛТ телевизоров и закончить LCD телевизорами, а также охватить практически весь период существования Windows, то получается, что подключить ПК к телевизору лучше всего (в плане универсальности) через адаптер VGA — SCART.

Задача в следующем. Мы имеем персональный компьютер. Большинство таких компьютеров имеют на выходе разъем VGA. Подключенный к этому компьютеру обычный телевизор будет выполнять роль монитора. Чтобы осуществить эту идею, нам поможет собранный VGA-SCART переходник своими руками.

Телевизор как монитор компьютера. Плюсы и минусы

Универсальность адаптера VGA-SCART заключается в том, что большинство телевизоров, начиная от транзисторных с ЭЛТ (особенно европейских) и до LCD телевизоров последних модификаций оснащены разъемом SCART. Большинство компьютеров имеют на выходе VGA разъем. Однако, если есть возможность задействовать такое подключение напрямую (например, VGA-VGA), то лучше это сделать именно напрямую.

Если и телевизор, и компьютер обладают разъемами HDMI, то есть возможность вывести на экран изображение высокой/сверхвысокой четкости. В нашем методе такая возможность отсутствует, и причина тому — оба разъема не являются цифровыми. Метод подачи изображения с компьютера на телевизор хорош для старых телевизоров, которые жаль выбросить. Зато появится возможность смотреть компьютерные каналы на большом экране и многое другое, чего нет в телевизионном эфире.

Подключение телевизора к компьютеру

Наряду с аппаратными методами подключения компьютера к телевизору существуют программные методы. Сама суть такого метода заключается в настройке видеокарты. Программа вносит изменение в программное обеспечение видеокарты. Главная цель при этом — получить сигнал 15 кГц горизонтальной синхронизации. Метод может решить проблему без применения дополнительной схемы. Однако VGA-SCART переходник все равно придется паять. Стоит отметить и то, что не все подобные программы бесплатные.

Основными режимами телевизора являются TV и AV. Некоторые пины разъема SCART способны работать в разных режимах в зависимости от величины поданного на них напряжения. Для изменения режима TV/AV есть пульт ДУ.

В современном мире уже невозможно представить жизнь без компьютерных технологий. У каждого человека есть смартфон в руках, практически у всех дома есть телевизор, а также компьютер. Все они улучшают жизнь человека в той или иной степени. Но для корректной их работы требуются хотя бы базовые знания компьютерных технологий, в частности, являются важными знания компьютерных интерфейсов.

Вопросы защиты контента

С другой стороны, если схема является интегральной для большего устройства, ее можно использовать до тех пор, пока она не позволит пользователю получить доступ к незашифрованному видеопотоку. Многие компьютерные кабели имеют контакты на одном или обоих концах разъема, и эти контакты не могут быть согнуты, сломаны или отсутствуют. Использование кабеля с поврежденным или отсутствующим штырем может привести к проблемам с подключением между компьютером и устройством на другом конце. Это, в свою очередь, может привести к потере данных, что может вызвать проблемы, такие как неисправный принтер или искажение видеосигнала.

Одним из самых важных и нужных интерфейсов для настольных или, как их ещё называют, персональных компьютеров является vga разъем, так как по нему подключается большинство нынешних мониторов (телевизоров), будь то старые мониторы или современные мониторы с разрешением Full HD. Важно это помнить, так как самые современные мониторы (телевизоры) с разрешением выше 1920х1080 уже отказываются от этого разъёма. Именно этот интерфейс передачи видеосигналов мы сегодня и рассмотрим.

Если вы обнаружите, что один из ваших кабелей имеет согнутый, сломанный или отсутствующий штырь, вы можете сделать несколько действий, чтобы исправить ситуацию. Если штырь изогнут, может быть возможно вытащить штифт с помощью плоскогубцев с игольчатыми носами. В зависимости от тяжести изгиба вы можете выпрямить штырь настолько, чтобы снова использовать его. Однако, если изгиб суровый, это может быть невозможно восстановить. Кроме того, имейте в виду, что вы можете повредить другие штифты при попытке выпрямить штырь, поэтому проявляйте особую осторожность при использовании плоскогубцев для выпрямления штифта.

VGA – означает «video graphics array». Первая итерация VGA разъёма появилась ещё в далёком 1987 году. Тогда она толком не могла передавать картинку и передавала не более 256 цветов. Но современная версия имеет намного более широкие возможности. Обычно её называют 15-контактным vga разъёмом или 15-контактным d-sub разъёмом.

Стоит упомянуть где встречается разъем vga для полного понимания зачем же он нужен. Во-первых, это мониторы. В мониторах vga пока что является наиважнейшим разъёмом. Во-вторых, в телевизорах. В телевизорах vga является тем самым разъёмом, который помогает к нему подключить различного рода проигрыватели, ресиверы, ТВ-приставки и так далее. Помимо различного рода мониторов, vga присутствует практически на всей технике, которой необходимо передавать видеосигнал.

Если штырь сломан, вы можете взять кабель в мастерскую по ремонту компьютеров и заменить их штифтом. Однако в большинстве случаев в мастерской по ремонту компьютеров рекомендуется заменить весь кабель. Стоимость замены сломанного штыря может быть больше, чем стоимость нового кабеля, когда вы оцениваете затраты на рабочую силу. В любом случае некоторые кабели не могут быть отремонтированы таким образом, что вам потребуется заменить весь кабель.

Заменить кабель и предотвратить повреждение в будущем

Если кабель не может быть зафиксирован, единственное, что у вас есть, – это заменить кабель. В будущем для предотвращения повреждения кабеля следует соблюдать осторожность при подключении кабеля к компьютеру или соответствующему устройству.

Если штырь сломан, вы можете взять кабель в мастерскую по ремонту компьютеров и заменить их штифтом. Однако в большинстве случаев в мастерской по ремонту компьютеров рекомендуется заменить весь кабель. Стоимость замены сломанного штыря может быть больше, чем стоимость нового кабеля, когда вы оцениваете затраты на рабочую силу. В любом случае некоторые кабели не могут быть отремонтированы таким образом, что вам потребуется заменить весь кабель.

Распиновка

После долгого вступления перейдём к описанию схемы распиновки vga разъёма. Как уже было упомянуто раньше, он состоит из 15 контактов. Подробно изучим каждый контакт и то за что он отвечает. Подсчёт каналов ведётся справа налево, сверху вниз.

• Первый контакт – красный канал видео. Он отвечает за передачу видео красного спектра.
• Второй контакт – зелёный канал видео. Такой канал отвечает за передачу видео зелёного спектра.
• Третий контакт – голубой канал видео. Этот канал отвечает за передачу видео голубого спектра.
• Четвёртый контакт – второй бит идентификатора монитора. Для коммуникации с монитором ему присваивают трехзначное числовое значение. Этот контакт отвечает за вторую цифру в этом числе.
• Пятый контакт – общее заземление. Служит для создания корректного контура электрической цепи.
• Шестой контакт – земля красного канала.
• Седьмой контакт – земля зелёного канала.
• Восьмой контакт – земля голубого канала. Все три последних контакта также служат для создания правильного контура электрической цепи.
• Девятый контакт – питание. Питание необходимо для работы E-DDC. E-DDC – это система, созданная для общения компьютера с монитором. Точнее, для определения модели, технических характеристик, названия используемого монитора.
• Десятый контакт – ещё одна земля.
• Одиннадцатый контакт – нулевой бит идентификации монитора. Нулевая цифра из трехзначного идентификатора монитора.
• Двенадцатый контакт – первый бит идентификатора монитора. Первая цифра из трехзначного идентификатора монитора.
• Тринадцатый контакт – горизонтальная синхронизация. Горизонтальная синхронизация служит для сохранения целостности передаваемой картинки в горизонтальной плоскости.
• Четырнадцатый контакт – вертикальная синхронизация. То же самое, но тут целостность сохраняется в вертикальной плоскости.
• И последний, пятнадцатый контакт – третий бит идентификатора монитора. Третья цифра числа, служащего для опознавания монитора.

Иногда при разговоре о распиновке всяких разъёмов, можно услышать мельком также о распайке монитора. Но не стоит беспокоиться, распиновка и распайка разъёма – это одно и то же .

Характеристики

Давайте теперь перейдём к спецификациям d-sub разъёма :

Как уже было упомянуто выше, в d-sub кабеле используется некая технология под названием EDDC, что означает Enhanced display data channel. Эта технология призвана для двустороннего общения компьютера, точнее, видеоадаптера с монитором. В описании распиновки d-sub упоминалось бинарное число. Это самое число является ключом к внутренней памяти монитора и оно передаётся к компьютеру, для возможности чтения необходимой информации с внутренней памяти монитора. А само общение необходимо для более точной настройки монитора для лучшей производительности и качества картинки.

Также важной информацией является то, что d-sub – это аналоговая технология, так что она переносит аналоговый сигнал. Отсюда вытекает, что качество такого сигнала напрямую зависит от качества самого кабеля и распайки . От толщины кабеля, от качества изоляции, от длины кабеля и качества используемого проводника и зависит качество кабеля. Из этого следует сделать вывод, что по-настоящему качественные d-sub кабели не могут быть дешёвыми, ведь они дороги в изготовлении.

В заключение, пятнадцатиконтактный d-sub – это распространённый разъем, передающий аналоговый сигнал, который встречается почти во всей нынешней компьютерной технике. Её спецификации являются приемлемыми для большей части аудитории. Самым большим нюансом является то, что эта технология уже довольно старая и практически изжила своё. На смену ей приходят новые разъёмы, которые проводят цифровой сигнал, вместо аналогового сигнала.

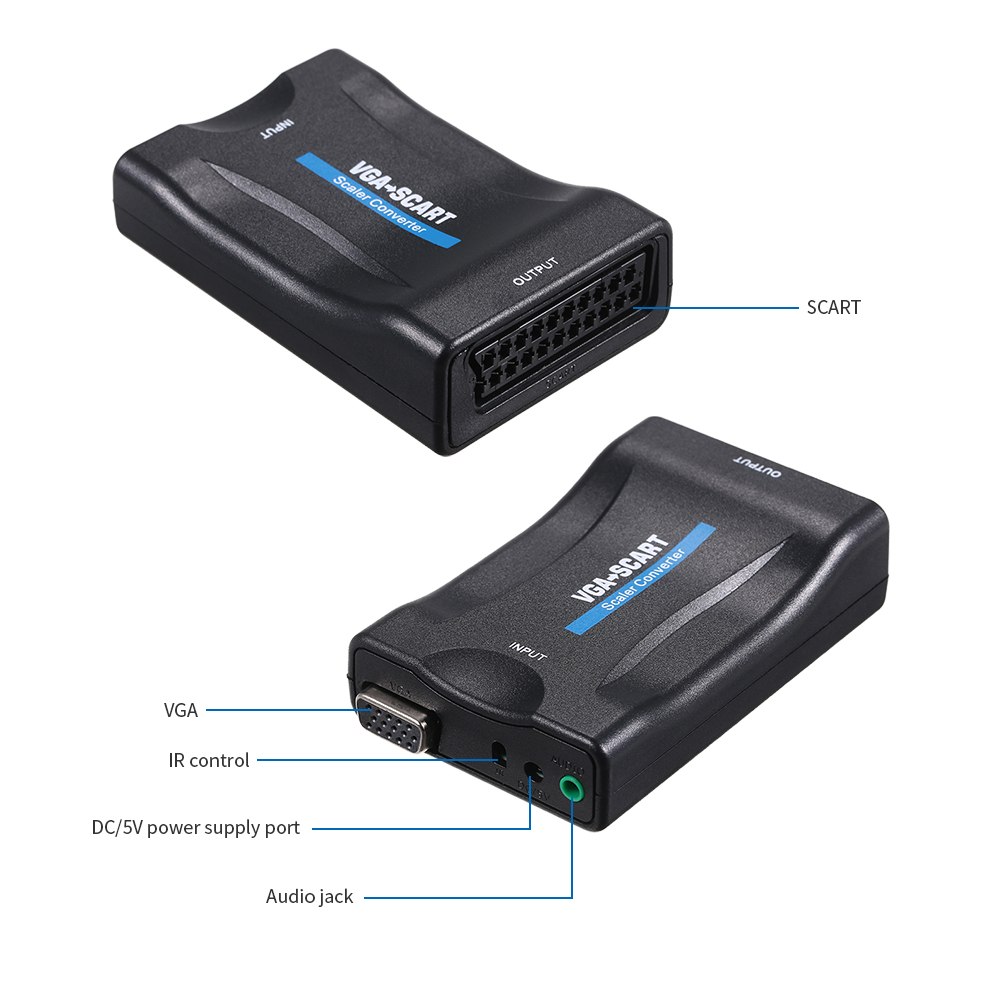

SyncSlayer II – адаптер SCART-VGA

Вернувшись из того, что он назвал долгим перерывом , 8bitgasm от Chipnetics Computing только что выпустила SyncSlayer II , устройство, которое в основном преобразует 15 кГц RGB через Scart в 15 кГц через RGB-суб D-HV. .

SyncSlayer II – это, по сути, переработанная версия оригинальной итерации, выпущенная почти два года назад. Самое большое изменение заключается в замене старого бортового разделителя видеосинхронизации Texas Instruments LMh2980 на Renesas ISL59885 .

На этот раз было добавлено несколько перемычек для переключения между TTL и 75-омным видеовыходом. Возможность питания устройства через разъем Scart (от исходной консоли) была удалена, поэтому SyncSlayer II включается только тогда, когда подключен блок питания (нет переключателя включения / выключения).

Вот полный список функций:

• Renesas ISL59885 синхронизатор и очиститель
• Выход RGB 15 кГц с чистыми сигналами синхронизации для HSYNC, VSYNC и CSYNC
• Переключение между истинным «HSync» или «Csync as Hsync» с помощью перемычки
• Переключение между синхронизирующими сигналами TTL и 75 Ом через контактную перемычку
• Светодиодный индикатор питания
• Высококачественный левый и правый аудиоразъем RCA
• Винтовые зажимы европейского типа для разъемов с разрывом
• Амфенол, розетка D-Sub (VGA)
• Нижняя часть из черного акрила 3 ​​мм и верх из прозрачного акрила
• Качественный источник питания 5 В (устройство всегда включено)

Обратите внимание, что SyncSlayer II НЕ является устройством повышения разрешения, а только изменяет сигнал синхронизации (разделяет композитную синхронизацию на горизонтальную и вертикальную) для оборудования, которому требуется сигнал RGBHV 15 кГц, например, для некоторых видеопроцессоров и коммутаторов Extron Rxi MPS 112CS.

SyncSlayer II теперь доступен для покупки на Tindie по цене 80 $.

Лучшее соотношение цены и качества от scart до vga – отличные предложения от scart до vga от глобальных продавцов scart до vga

Отличные новости !!! Вы находитесь в нужном месте для перехода от scart к vga.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, так как этот лучший scart to vga вскоре станет одним из самых популярных бестселлеров. Подумайте, как вы, друзья, будете завидовать, когда скажете им, что приобрели свой scart to vga на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в том, что Scart – VGA, и думаете о выборе аналогичного товара, AliExpress – отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово – просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны – и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести scart to vga по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Лучший адаптер scart vga – отличные предложения на адаптер scart vga от глобальных продавцов адаптеров scart vga

Отличные новости !!! Вы находитесь в нужном месте для адаптера SCART VGA. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот лучший адаптер SCART VGA вскоре станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели адаптер SCART VGA на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в переходнике Scart VGA и думаете о выборе аналогичного продукта, AliExpress – отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово – просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны – и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести scart vga adapter по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

, преобразователь scart в vga Поставщики и производители на Alibaba.com

 Alibaba.com позволяет вам покупать высококачественные, надежные и эффективные.  преобразователь scart в vga , который идеально подходит для всех типов различных электронных устройств, а также гаджетов. Эти уникальные и гибкие. Преобразователь  scart в vga  изготовлен из прочных проводов, которые могут выдерживать множество различных условий. Эти. Конвертер  scart в vga  не имеет себе равных, когда дело доходит до соединения ваших электронных устройств друг с другом. Покупайте эти продукты у ведущих поставщиков и оптовиков на сайте для выгодных сделок.
 Невероятное качество. Преобразователь  scart в vga , найденный на сайте, изготовлен из прочных материалов, таких как нейлоновое волокно, экранирующая луженая медная сетка, оболочки из ПВХ и т. Д., Которые обеспечивают долговременную работу и защиту от всех типов внешних воздействий.Эти. Конвертер  scart в vga  хорошо изолирован и обеспечивает мгновенную передачу, а также защиту от внешних помех. Качество материалов и построенная структура.  преобразователь scart в vga  гарантирует отсутствие потерь сигнала и совместим со всеми типами телевизоров, мониторов, телефонов и т.  Д.

 Alibaba.com предлагает широкий выбор.  Преобразователь scart в vga  различных размеров, форм, длины, цвета, функций и совместимости.Эти.  Преобразователь scart в vga  - это кабели для контроля изоляции из ПВХ, которые доступны в различных вариантах, таких как кабели HDMI, коаксиальные кабели, силовые кабели, кабели передачи данных, кабели для проектора и многое другое. Эти премиум. Конвертер  scart в vga  все имеют сертификаты ISO, CE, ROHS на подлинность и повышенное качество. Продукты также имеют тройное экранирование, чтобы помочь избежать электромагнитных и радиопомех.

 Просматривайте потрясающе.  преобразователь scart в vga  диапазонов на Alibaba.com и покупайте товары по доступным ценам. Эти товары доступны как OEM-заказы вместе с индивидуальной упаковкой при заказе оптом.


Купить аудио- и видеокабели, компьютерные и сетевые кабели в Интернете в Ирландии

Новинки

€ 35. 45

5 евро.85

14 евро. 55

7 евро.90

5 евро. 90

2 евро.90

5 евро. 65

4 евро.95

27 евро. 15

26 евро.15

• € 0. 79

  Посмотреть детали

• 3 евро.20

  Посмотреть детали

• 2 евро. 00

  Посмотреть детали
• 2 Отзыв (ов)

  9 евро.85

  Посмотреть детали

• 2 евро. 40

  Посмотреть детали

• 13 евро.90

  Нет в наличии

• 8 евро. 90

  Посмотреть детали

• 2 евро.90

  Посмотреть детали

• 4 евро. 90

  Посмотреть детали

На Cables.ie все сосредоточено на кабелях и других кабелях. В основном мы специализируемся на продаже кабелей для домашних кинотеатров, таких как кабель HDMI, обычный аудиокабель и видеокабель для различных целей, и, конечно же, все виды сетевых компьютерных кабелей.Кроме того, мы предлагаем широкий ассортимент продукции, дополняющей кабели HDMI, например переключатели HDMI и разветвители HDMI. Для большинства кабелей вы найдете разные марки и линейки продуктов (бюджетные, премиум-класса и т. Д.), А также самый большой выбор вариантов, таких как длина кабеля, цвет кабеля и сорт кабеля. Это позволяет нам предоставить вам специальный кабель для ваших конкретных нужд. Если вы не уверены, какой кабель вам подходит, не стесняйтесь позвонить или связаться с нами. На все электронные письма ответят в один и тот же день, независимо от того, ищете ли вы один или тысячу кабелей.Если вы хотите закупить больше, пожалуйста, свяжитесь с нами заранее, поскольку мы можем предложить выгодные условия для оптовых закупок. Для большинства линий кабельной продукции, например кабелей CAT5e, мы можем предложить все аксессуары, такие как кабельные наконечники, настенные панели, патч-панели, сетевой тестер и инструменты для обжима. В нашем предыдущем каталоге около 10.000 различных продуктов, и мы постоянно добавляем новые кабели и аксессуары. Если вы не можете найти или что-то упустили, сообщите нам об этом, так как мы действительно хотели бы стать вашим универсальным магазином для всех ваших потребностей в кабелях и надеемся увидеть вас снова после вашей первой покупки кабеля.

Лучший адаптер VGA-SCART | Детали

Заявление об ограничении ответственности : Используйте предоставленную здесь информацию на свой страх и риск. Я не несу ответственности за возможный ущерб.

Этот адаптер основан на дешевом микроконтроллере PIC16F18313 по указаниям Визенри. У него следующие плюсы:

• Он автоматически определяет полярность входных сигналов синхронизации VGA и динамически конфигурирует конфигурируемые логические ячейки (CLC) PIC для правильной генерации составного синхросигнала SCART.
• Если частота сигнала горизонтальной синхронизации VGA неправильная или если сигнал вертикальной синхронизации VGA не изменяется, то PIC отключает Составной синхросигнал SCART, сигнал выбора SCART RGB и сигнал состояния SCART.
• Большинство устройств VGA могут обеспечить достаточную мощность для PIC, поэтому внешний источник питания не требуется.
• Для генерации 12 В сигнала состояния SCART не требуется ни внешнего источника питания, ни преобразователя постоянного тока. Как отметил Визенри, он может быть сгенерирован самой PIC.
• Дополнительный выбор формата изображения.
• Дополнительные светодиоды для проверки питания и входных сигналов синхронизации.
• Выбор дополнительного источника питания.
• Базовая схема требует только PIC и пары резисторов и конденсаторов.
• Полная схема помещается в (большой) корпус DE-15 с использованием односторонней печатной платы и простых для пайки сквозных компонентов.

1 Выводы

Таблица 1: Вывод женского разъема DE-15, функционирующего как выход VGA, из википедии

PIN #	описание
1	Аудиовыход (справа)
2	Аудиовход (справа)
3	Аудиовыход (левый / моно)
4	Аудио земля
5	Голубая земля
6	Аудиовход (левый / моно)
7	Синий
8	Статус и соотношение сторон 0–2 В → выключено + 5–8 В → включено / 16: 9 +9. 5–12 В → вкл / 4: 3
9	Зеленая земля
10	не используется в этом проекте
11	RGB зеленый
12	не используется в этом проекте
13	Красная земля
14	контакт 8 земля
15	красный
16	Выбор RGB 0–0.4 В → композитный 1–3 В → RGB
17	Композитная синхронизирующая земля
18	контакт 16 земля
19	Композитный выход синхронизации
20	Композитный вход синхронизации
21 год	Корпус / Шасси

Таблица 2: Вывод из разъема SCART из Википедии

2 соединения

2.

Заземление HSync (вывод 5 VGA), заземление VSync (вывод 10 VGA), ID0 / RES (вывод 11 VGA), заземление состояния (вывод 14 SCART), композитное заземление (вывод 17 SCART), заземление выбора RGB (вывод 18 SCART ), а также заземление PIC и внешних источников питания (если они используются) должны быть соединены вместе.

2.2 Источник питания

В этом проекте для PIC требуется источник питания 5 В. Если устройство, генерирующее сигнал VGA, не очень старое, оно, вероятно, будет обеспечивать 5 В через контакт 9 разъема DE-15.Если он соответствует стандарту хост-системы DDC, то он будет подавать не менее 300 мА, что достаточно для питания всей цепи. Таким образом, вы, вероятно, можете подключить вывод Vdd PIC к выводу VGA 9, и вам не понадобится внешний источник питания. На всякий случай я включил в схему переключатель и гнездо mini-USB, чтобы можно было выбирать источник питания. Если переключатель находится в левом положении, PIC получает питание через вывод 9 VGA. В противном случае он получает питание от внешнего источника питания через разъем mini-USB.Рекомендуется подключить разделительные конденсаторы между выводами питания PIC, чтобы обеспечить его правильную работу. Производитель рекомендует два конденсатора по 0,1 мкФ и 0,01 мкФ параллельно.

2.3 Сигналы RGB

Вы должны подключить красный VGA (контакт VGA 1) к красному SCART (SCART контакт 15), зеленый VGA (VGA контакт 2) к зеленому SCART (SCART контакт 11), синий VGA (VGA контакт 3) к Синий SCART (контакт 7 SCART), красный возврат VGA (контакт 6 VGA) к красной земле SCART (контакт 13 SCART), зеленый возврат VGA (контакт 7 VGA) к зеленой земле SCART (контакт 9 SCART) и VGA синий возврат (вывод 8 VGA) к синему заземлению SCART (вывод 5 SCART).

2.4 Звуковые сигналы

Вы должны подключить аналоговую аудиосистему вашей системы к заземлению аудио SCART (контакт 4). Левый и правый аудиосигналы вашей системы должны быть подключены к левому и правому аудиовходам SCART соответственно. Это контакты 6 и 2 разъема SCART телевизора соответственно. Однако, если вы делаете свой адаптер с помощью розетки SCART и стандартного кабеля SCART, вы должны принять во внимание, что некоторые провода пересекаются. В этом случае вы должны подключить левый и правый аудиосигналы вашей системы к левому и правому аудиовыходам гнездового разъема SCART вашего адаптера (контакты 3 и 1) соответственно.

2,5 Сигналы синхронизации

Когда поле рисуется, композитный синхросигнал SCART обычно составляет 0,3 В, а во время интервалов горизонтального гашения есть импульсы до 0 В. Полярность импульсов инвертируется во время интервалов вертикального гашения. Этот композитный сигнал синхронизации генерируется PIC из сигнала горизонтальной синхронизации (вывод 13 VGA) и сигнала вертикальной синхронизации (вывод 14 VGA), выполняя следующие соединения:

PIC автоматически определяет полярность сигналов горизонтальной и вертикальной синхронизации и настраивает CLC таким образом, чтобы составной сигнал синхронизации SCART был исключающим ИЛИ обоих, если они имеют разную полярность, или NEXOR обоих в противном случае. Кроме того, PIC установит композитный сигнал синхронизации на землю, если частота входных сигналов синхронизации неправильная, чтобы защитить ваш монитор. Составной синхросигнал – это вывод 20 разъема SCART телевизора с импедансом 75 Ом. Сопротивление 1 кОм необходимо для снижения уровня H композитного синхросигнала примерно до 0,3 В. Опять же, если вы делаете свой адаптер с помощью розетки SCART и стандартного кабеля SCART, вы должны принять во внимание, что некоторые провода пересекаются. В этом случае вы должны подключить сгенерированный композитный сигнал синхронизации к выходу синхронизации гнездового разъема SCART вашего адаптера (контакт 19).

2.6 Выбор RGB

Напряжение на контакте 16 SCART (выбор RGB) должно быть от 1 В до 3 В, чтобы выбрать режим RGB. Этот вывод имеет импеданс 75 Ом. Выбор RGB может быть сгенерирован PIC, добавив следующие соединения:

Сопротивление 150 Ом необходимо для снижения уровня H сигнала выбора RGB примерно до 1,7 В. PIC установит этот сигнал на землю, если частота входных сигналов синхронизации неправильная.

2.7 Статус и соотношение сторон

Вы можете оставить SCART контакт 8 (статус / соотношение сторон) неподключенным, но вам придется выбрать вход SCART на вашем телевизоре вручную.Если вы хотите, чтобы телевизор переключался на вход SCART автоматически, напряжение на контакте 8 должно находиться в диапазоне от 9,5 В до 12 В (или от 5 В до 8 В, чтобы указать соотношение сторон 16: 9 в некоторых телевизорах). Как отметил Визенри, такое напряжение может генерироваться PIC с помощью схемы Диксона, как показано ниже:

Конденсаторы должны иметь напряжение пробоя более 15 В. 1N5817 – диоды Шоттки. Любой диод Шоттки, способный выдерживать прямой ток 30 мА, должен работать. BZX55C11 – стабилитрон с напряжением пробоя 11 В.Я включил его, потому что думал, что уровень напряжения выше номинального может повредить мой телевизор. Вы можете удалить его, если достаточно смелы. В противном случае вы можете использовать любой стабилитрон, способный выдерживать обратный ток 30 мА с напряжением пробоя от 10 В до 12 В. В моем случае я хотел иметь возможность выбирать соотношение сторон от 4: 3 до 16: 9, поэтому я заменил BZX55C11 двумя BZX79-C5V6 и переключателем следующим образом:

BZX79-C5V6 – стабилитрон с напряжением пробоя 5,6 В. Вы можете заменить его любым стабилитроном с напряжением пробоя между 5.5 В и 6 В при условии, что он может выдерживать обратный ток 30 мА. Опять же, PIC отключит сигнал состояния, если частота входных сигналов синхронизации неправильная.

2.8 Тестовые светодиоды

Вы можете проверить источник питания и частоту входных сигналов синхронизации, добавив следующие соединения:

Номинал резисторов зависит от типа используемых светодиодов. Если сопротивление слишком низкое, светодиоды могут быть повреждены. Также следует учитывать, что максимальный ток вывода RA2 составляет 50 мА.Я использовал резисторы на 680 Ом. Светодиоды будут отображать тестовую информацию в соответствии со следующей таблицей:

зеленый светодиод	красный светодиод	означает
выключен	выключен	Схема не запитана.
выключен	включен	Источник питания слишком слабый или частота хотя бы одного из входных сигналов синхронизации неправильная.
на	выкл	Схема запитана, и частота входных сигналов синхронизации в норме.

3 Прошивка микроконтроллера

Скомпилированную прошивку можно скачать здесь. Исходный код на языке C можно скачать здесь.

4 Моя реализация

4.1 Спецификация материалов

4.2 печатная плата

Печатная плата, которую я использовал, показана ниже. Отверстия для кабелей SCART обозначены E2, .., E21. Обратите внимание, что вам не нужно подключать все провода SCART. Здесь вы можете скачать файлы GERBER и файлы проекта KiCad здесь.

Схема видеокабеля

[Español]

Индекс

Введение

Этот раздел содержит схемы для создания полезных видеокабелей для соединения различные типы дисплеев и устройств. Кабели VGA к Scart , VGA для монитора Arcade и VGA для композитного видео в черно-белом требуется видеокарта ПК для вывода совместимого ТВ и монитора Arcade с частотой обновления 15,6 кГц 50/60 Гц.Видеокарты ПК не включают эти конфигурации по умолчанию, но некоторые модели можно настроить с помощью одного из следующих инструментов:

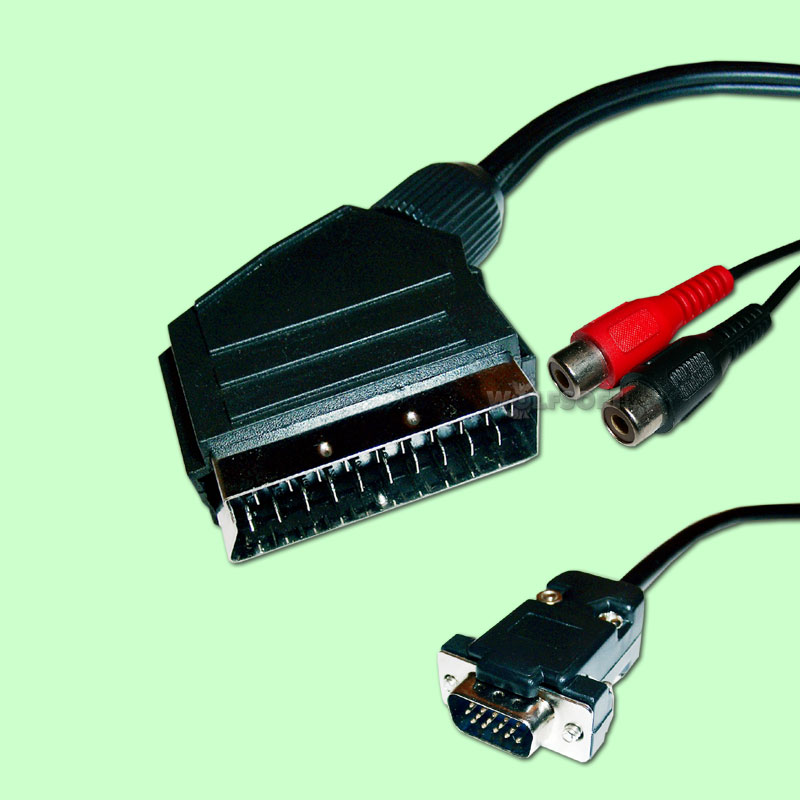

VGA на Scart

Этот кабель позволяет подключить телевизор со входом Scart с поддержкой RGB к выходу VGA ПК. Необходимо установить ПК видеокарта для вывода сигнала 15,6 кГц 50/60 Гц, чтобы частоты обновления строки и кадра совместимы с мониторами TV / Arcade, как описано во введении.

Чтобы определить, поддерживает ли разъем Scart вашего телевизора RGB, вы можете использовать DVD-плеер или декодер DTV, подключите его к разъему Scart и переключайтесь между режимами композитного видео (CVBS) и RGB в меню конфигурации проигрывателя.Ищите небольшие различия в резкости или цветах изображения (возможно, вам нужно сэкономить или выйдите из меню конфигурации, чтобы изменения вступили в силу), если вы видите эти изменения тогда розетка поддерживает RGB. Примечание: , чтобы заключить, что он поддерживает RGB, это недостаточно для получения изображения в режиме RGB, но вы должны заметить небольшую разницу в переключение качества изображения между CVBS и RGB.

Чтобы избежать шум на изображении или аудио, настоятельно рекомендуется использовать экранированный кабель для RGB и аудиосигналов, экраны показаны на этой схеме пунктирными линиями.Чтобы получить Для наилучшей резкости используйте видеокабель 75 Ом.

Разъем в правом нижнем углу представляет собой штекерный стереоразъем для подключения к Звуковая карта ПК. Он передает звуки ПК на динамики вашего телевизора.

Примечание: при использовании стандартного кабеля Scart типа папа-папа и розетки вы должны изменить следующие контакты: 20 → 19, 6 → 3 и 2 → 1. Это потому, что Кабель «папа-папа» соединяет входы с выходами.

Для правильной работы требуется подключение к розетке питания MOLEX PC, если только ваш телевизор не позволяет вручную переключаться на RGB. Недостаточно иметь возможность переключиться на вход Scart, он должен разрешить переключение в режим RGB. Только несколько наборов позволяют это, поэтому я настоятельно рекомендую добавьте эти соединения, чтобы переключение было автоматическим.

Есть несколько альтернатив вилке MOLEX для получения необходимого питания. Все они обеспечивают только 5 В, поэтому кабель 12 В вы можете не использовать (вам придется переключите телевизор вручную на вход Scart) или подключите его к 5 В (некоторые телевизоры не переключатель, в то время как другие будут активировать широкоэкранный режим (16: 9), это нормально для широкоформатных экранов но не для обычных (4: 3) наборов, где может быть кнопка или опция отключения широкоэкранного режима).

• Порт VGA: в соответствии со стандартом VESA VGA, контакт 9 разъема VGA обеспечивает напряжение 5 В (см. нумерацию на предыдущей схеме). Однако некоторые карты не предоставляют этого напряжение, поэтому проверьте это перед тем, как выбрать эту опцию.
• USB-порт: гнездовой USB-штекер, если смотреть спереди с контакты с левой стороны имеют 5В в первом контакте, начиная сверху. Для подключения можно использовать штекер USB.
• Старый порт клавиатуры DIN: глядя на гнездовой разъем спереди и с его контактами вверху на втором контакте, начиная с правого, имеется 5В.
• Порт клавиатуры / мыши PS / 2 (mini-DIN): если смотреть на гнездовой разъем спереди и его паз вверху, 5V доступны в среднем штифте с левой стороны.

С этими альтернативами вы можете построить более портативный кабель и избежать необходимости вводить кабель внутри вашего ПК.

FAQ

Почему именно резисторы?

Стандарты Scart и VGA определяют набор электрических характеристик (напряжения и допустимые токи) для всех сигналов в этих портах.Все устройства разработаны в соответствии с соответствие этим стандартам, и эксплуатация вне их может привести к повреждению или неправильной работе.

Характеристики сигналов синхронизации для Scart и VGA существенно различаются, поэтому они несовместимы и не могут быть связаны. Есть важные отличия: Композитная синхронизация Scart ожидает синхросигнала 0,3 В и имеет низкое входное сопротивление 75 Ом, в то время как VGA выводит отдельные синхронизирующие сигналы 5 В TTL и предполагает нагрузку с высоким сопротивлением.

С учетом этих характеристик, к счастью, существует очень простое решение, состоящее из из двух резисторов, которые:

• Понизить выходное напряжение порта VGA до 0.3В, ожидаемые телеком – это исправляет некоторые проблемы, такие как очень темное изображение или нестабильная синхронизация, которые чаще всего возникали на Телевизоры 100 Гц или современное цифровое шасси.
• Избегайте перегрузки выходов синхронизации видеокарты
• Избегайте короткого замыкания, которое возникает, когда синхронизаторы H и V соединены вместе и может повредить видеокарту.
• Безопасное и надежное смешивание горизонтальной и вертикальной синхронизации

Можно ли эти резисторы не использовать? Резисторы

действительно дешевы и, на мой взгляд, на них не стоит экономить. Без этими резисторами могут быть повреждены оба устройства: телевизор, принимающий сигнал 10 раз сильнее и видеокарта, которая видит перегрузку на своих выходах синхронизации.

При коротком замыкании сигналов H и V один сигнал может занять прочее и вызвать нестабильное отображение. Некоторые телевизоры измеряют мощность сигнала синхронизации до отрегулируйте контраст изображения (это необходимо для компенсации падения сигнала в кабелях и разъемах) и при сигнале в 10 раз сильнее вы получите изображение в 10 раз темнее.

У меня просто черный экран

В 99% случаев эта проблема возникает из-за отсутствия 5 В в источнике питания (MOLEX или альтернатива использовалась). Проверьте резистор 100 Ом, он должен упасть с 5 В до 2 В. (измерено с подключенным телевизором). Также убедитесь, что используемый разъем Scart поддерживает RGB.

Можно ли запустить эту схему только от 12 В?

Да, замените резистор 100 Ом на резистор 390 Ом 1/2 Вт. Этот резистор нагреется, используйте номинал 1/2 Вт.

VGA для Arcade

Этот кабель позволяет подключить монитор Arcade к выходу VGA ПК. Эта связь очень проста и не требует дополнительных компонентов. Вы должны определить правильный точки входа сигнала на вашем мониторе, иногда они помечены, но вы можете поискать его техническое руководство в Интернете.

Важно: на платах некоторых мониторов есть переключатели или перемычки, которые необходимо установить в соответствии с входным сигналом. Важно прочитать его техническое руководство и установите правильные настройки в соответствии с вашими потребностями.Некоторые настройки часто вызывают проблемы:

• Полярность синхронизации: устанавливает полярность входного синхросигнала, она должна соответствовать полярности выводятся вашим ПК. В Modeline полярности устанавливаются знаком + или – перед ключевыми словами hsync и vsync для горизонтального и вертикального синхронизировать соответственно.
• Стандартное, среднее или высокое разрешение: большинство игр работают со стандартным разрешением (15 кГц / 16 кГц) но некоторые используют среднее (25 кГц) или высокое (31 кГц) для более высокого разрешения. Вы должны установить этот параметр в соответствии с режимами, которые вы собираетесь использовать.
• Отдельная или составная синхронизация: игровые платы jamma генерируют составную синхронизацию, в то время как ПК использует отдельные синхронизации.
• Видеосигнал 1Vpp или 5Vpp: некоторые игровые платы Jamma выдают 5Vpp, в то время как PC VGA всегда выдает 1Vpp. Если этот параметр недоступен, он может компенсируется увеличением контрастности монитора.
• Терминаторы видео или нагрузки: если они доступны, вы должны включить эту опцию.

Если ваш компьютер не распознает ваш монитор , скорее всего, ваш монитор не загрузка сигналов RGB. Измерьте входное сопротивление от одного видеосигнала (R, G или B) к заземлению с помощью омметра, по шкале 200 Ом он должен показывать около 75 Ом. На некоторых мониторах есть переключатель или перемычка для включения загрузки видеосигналы, если у вас нет этой настройки, вы можете добавить три резистора 75 Ом от каждого видеосигнала к земле, как показано ниже.

Если ваш монитор принимает только композитную синхронизацию, не рекомендуется подключать Сигналы H и V вместе.Если вы используете карту ATI, вы можете включить композитный синхронизировать в панели управления ATI или WinModelines. Затем подключите вывод 13 VGA к композитному вход синхронизации (не подключайте контакт 14). Если вы все еще испытываете проблемы, возможно, у вас для изменения полярности вывода с панели управления ATI или замены -hsync -vsync by + hsync + vsync во всех моделях WinModelines.

Для видеокарт сторонних производителей, если у вас возникли проблемы с соединением синхронизаторов H и V вместе вы можете генерировать качественную композитную синхронизацию с помощью этой схемы:

Эта схема фиксирует полярности синхронизации и всегда будет выводить отрицательную синхронизацию (совместима с телевизором).Если у вас все еще есть проблемы, попробуйте переключиться на положительную синхронизацию, подключив контакт 12 4070 к земле. вместо 5В. Микросхема

4070 очень дешевая и ее легко найти в любом магазине электроники. Каждый производитель имеет собственный префикс, поэтому вы можете найти CD4070, HEF4070, MC4070 и т. д., все они одинаковый. Очень важно подключить заземление к контакту 7 и подать 5В на контакт 14. Вы можете получить 5 В от разъема MOLEX, источника питания монитора или любого другого источника питания 5 В, который у вас есть.

Это нумерация выводов микросхемы:

VGA для композитного видео в черно-белом

Этот кабель позволяет подключать выход VGA ПК к композитному видеовходу телевизора или видеомагнитофона.Генерируемый сигнал – черно-белый (без цвета). Вы должны настроить свой компьютер для вывода правильной частоты обновления строки и кадра, как описано во введении.

Обратите внимание на полярность электролитического конденсатора, плюс должен быть подключен к Выход ПК и отрицательный к видеовходу. Он работает при очень малых напряжениях, поэтому любое напряжение рейтинг сделаю.

Эта схема смешивает цвета в соответствии со спецификацией ITU:

Красные объекты отображаются как темно-серые, а синий – очень темно-серый.Если вы думаете, что эти серые слишком темные, вы можете увеличить их яркость, удалив резисторы 100 и 150 Ом или понизив номинал резисторов 120 и 390 Ом.

Jamma to Scart

Этот кабель позволяет подключать игровую доску Arcade с интерфейсом Jamma к телевизору Scart. разъем. Разъем Scart должен поддерживать RGB.

Примечание: при использовании стандартного кабеля Scart типа папа-папа и розетки вы должны изменить следующие пины: 20 → 19, 6 → 3 и 2 → 1.Это потому, что Кабель «папа-папа» соединяет входы с выходами.

Подобный рисунок опубликован на некоторых других веб-сайтах, но соблюдайте показанную версию здесь есть модификация относительно аудиоподключений. Рекомендуется следовать этому чтобы избежать повреждения аудиоусилителя на игровых досках.

Если звук звучит слишком сильно или искаженно, уменьшите громкость на игровой доске. Если он не обеспечивает регулировки громкости или не имеет надлежащего диапазона, вы можете установить громкость регулировка добавлением предустановки 10K в аудиопровод:

Scart на VGA / Arcade

Этот кабель позволяет подключить DVD-плеер, DTV-ресивер или любое другое устройство. с выходом RGB Scart на монитор Arcade или ПК.

Чтобы использовать монитор ПК, вы должны включить Прогрессивная развертка в телевизионной приставке, если ваше устройство не поддерживает эту возможность, вы не сможете использовать монитор ПК. С другой стороны, для монитора Arcade вам не нужна эта функция и никакая коробка. что выходы RGB могут быть подключены.

В обоих случаях требуется, чтобы ваш блок выводил сигналы RGB через разъем Scart. Много но не все цифровые устройства делают это, и в некоторых случаях вы должны включить вывод RGB в меню настроек. Примечание: видеомагнитофон или аналоговый тюнер (спутниковое / кабельное / эфирное) не поддерживает сигналы RGB и не будет работать с этой схемой.

Электрическая схема:

Схема подключения:

Разъем, показанный внизу справа, представляет собой гнездовой стереофонический аудиоразъем для подключения усилителя Колонки для ПК.

Компоненты, обведенные пунктирной линией, необязательны: они генерируют вертикальную синхронизацию сигнал, но большинству мониторов он не нужен. Если ваш монитор прокручивает изображение вверх или вниз или не обнаруживает сигнал, вам придется добавить эти компоненты.

Начните с установки предустановки 4K7 на средний диапазон. Если ваш монитор не синхронизируется должным образом, не обнаруживает сигнал или отображает сообщение Out of range , пока не заработает.

Если на вашем мониторе Arcade есть переключатель или перемычка для установки полярности синхронизации, попробуйте все настройки пока не заработает.
