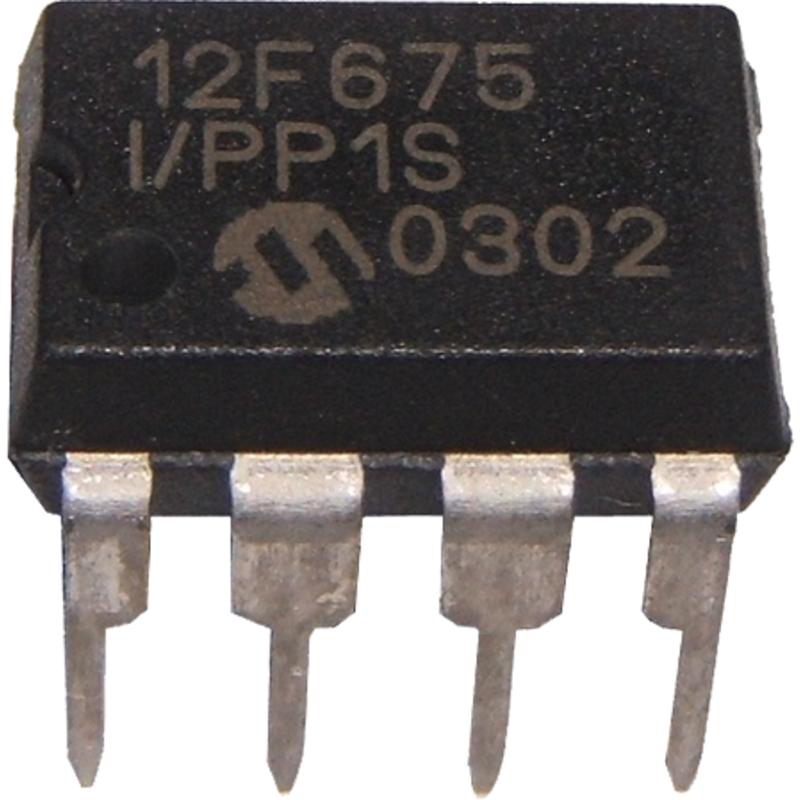

Microchip PIC12F675-I/P, 8-битный PIC-микроконтроллер, PIC12F, 20 МГц, 1024 x 14 слов, 128 байт флэш-памяти, 8-контактный PDIP
Технический справочник
- docPdfDatasheet
- docPdfSchematic Symbol & PCB Footprint
- docPdfDatasheet
Законодательство и соответствие
Сертификат соответствия RoHS
Компоненты RS
Сертификат соответствия RoHS
Директивы ЕС 2011/65/EU и 2015/863 ограничивают использование 10 перечисленных ниже веществ при производстве определенных типов электрического оборудования.
Хотя это ограничение юридически не распространяется на компоненты, признано, что «соответствие требованиям» компонентов важно для многих клиентов.
Определение соответствия RoHS стандарту RS:
- Продукт не содержит запрещенных веществ в концентрациях и применениях, запрещенных Директивой,
- , а для компонентов продукт может работать при более высоких температурах, необходимых для бессвинцовой пайки
Вещества с ограничениями и максимально допустимые концентрации в однородном материале, по весу:
| Вещество | Концентрация |
| Свинец | 0,1% |
| Ртуть | 0,1% |
| ПБД (полибромированные дифенилы) | 0,1% |
| ПБДЭ (полибромированные дифениловые эфиры) | 0,1% |
| Хром шестивалентный | 0,1% |
| Кадмий | 0,01% |
| ДЭГФ (бис(2-этилгексил)фталат) | 0,1% |
| BBP (Бензилбутилфталат) | 0,1% |
| ДБФ (Дибутилфталат) | 0,1% |
| ДИБФ (диизобутилфталат) | 0,1% |
Поставщик изделия, указанного ниже, сообщил RS Components, что изделие соответствует требованиям RoHS.
Компания RS Components предприняла все разумные меры, чтобы подтвердить это заявление. Информация относится только к продуктам, проданным на дату или после даты настоящего сертификата.
Соответствует Подробная информация о продукте
| Товарный номер RS | 5441692 |
| Описание продукта | Microchip PIC12F675-I/P, 8-битный микроконтроллер PIC, PIC12F, 20 МГц, 1024 x 14 слов, 128 байт флэш-памяти, 8-контактный PDIP |
| Производитель/торговая марка | Микрочип |
| Номер детали производителя | ПИК12Ф675-И/П |
RS Components Ltd, Birchington Road, Corby, Northants, NN17 9RS, UK
Заявление о соответствии
Подробная информация о продукте
PIC12F629/675 8-битные флэш-микроконтроллеры
Микроконтроллеры PIC12 (MCU) компании Microchip были первыми в мире 8-контактными микроконтроллерами.
Первоначально выпущенный как компоненты с одноразовым программированием (OTP), этот диапазон устройств продолжает расширяться по мере добавления дополнительных функций и дальнейших улучшений.
Семейство микроконтроллеров PIC12F629/675 основано на ядре Microchip среднего класса с 8-уровневым аппаратным стеком и 35 инструкциями. Эти микроконтроллеры обеспечивают до 5 MIPS, 1,75 Кбайт памяти программ с памятью данных, состоящей из 64 байт RAM и 128 байт EEPROM. На борту находится RC-генератор с точностью ±1%.
Microchip PIC12F 8-разрядные микроконтроллеры PIC®
Микроконтроллеры Microchip PIC12F (MCU) были первыми в мире 8-контактными микроконтроллерами. Первоначально выпущенный как компоненты с одноразовым программированием (OTP), этот диапазон устройств продолжает расширяться по мере того, как Microchip добавляет дополнительные функции, улучшает характеристики и продолжает предлагать все большую ценность. Ключом к успеху PIC12F был внутренний RC-генератор, который допускал шесть каналов ввода-вывода в 8-контактном корпусе.
Более поздние версии этого RC-генератора настраиваются в диапазоне от 31 кГц до 32 МГц.
Характеристики
35 инструкций
8-уровневый аппаратный стек
Внутренний осциллятор 4 МГц
6 контактов ввода-вывода
1 Компаратор
4-канальный 10-разрядный аналого-цифровой преобразователь (АЦП) — только PIC12F675
Один 8- бит Таймер
Один 16-разрядный таймер
Внутрисхемное последовательное программирование (ICSP)
Технические характеристики
| Атрибут | Значение |
| Марка | Микрочип |
| Высота | 4,95 мм |
| Количество каналов LIN | 0 |
| Количество каналов USART | 0 |
| Таймеры | 1 x 16 бит, 1 x 8 бит |
| Размеры | 0,4 x 0,28 x 0,195 дюйма |
| Размер ОЗУ | 64 Б |
| Тип памяти программы | Вспышка |
| Количество каналов SPI | 0 |
| USB-каналы | 0 |
| Количество каналов UART | 0 |
| Количество каналов Ethernet | 0 |
| Количество таймеров | 2 |
| Количество каналов I2C | 0 |
| Типичное рабочее напряжение питания | 2 → 5,5 В |
| Количество каналов PCI | 0 |
| Разрешение таймера | 8 бит, 16 бит |
| Разрешение АЦП | 10 бит |
| Минимальная рабочая температура | -40 °С |
| Тип монтажа | Сквозное отверстие |
| Ширина шины данных | 8 бит |
| Объем памяти программ | 1024 x 14 слов, 128 Б |
| Архитектура набора инструкций | РИСК |
| Количество каналов CAN | 0 |
| Каналы АЦП | 4 |
| Количество блоков АЦП | 1 |
| Тип упаковки | ПДИП |
| Максимальная рабочая температура | +85 °С |
| Длина | 10,16 мм |
| АЦП | 4 x 10 бит |
| Ширина | 0,28 дюйма |
| Ядро устройства | ПОС |
| Количество выводов | 8 |
| Максимальная частота | 20 МГц |
| Фамилия | ПИК12Ф |
