Изготовление программатора для чипов 24Схх

Всем привет господа электронщики. Мне надоело это терпеть. И я решил надо уже собрать USB и не мучаться. Нашел, прочитал, заказал.

Долгих и мучительных 3 недели ехал ко мне PIC18F — ум сего девайся. Вот он наконец приехал я на радостях прискакал домой достал из кладовки старый комп.

Сую в комп, сую в программатор, открываю WinPic Не понял че “за дела”. Стал вопрос как зашить микруху, чтоб быстро и просто.

И пал мой взор на ART Требуется: 8 диодов любых. Нашел старую материнку, взял оттуда штырьки.

На ней же вставил их нужные гнезда порта давай паять. The It. Воткнул все это дело в комп, открыл WinPic Ну меня этим уже не обманешь. Теперь пару слов о PicKit2 Lite. Широкому распространению PIC-микроконтроллеров способствовало открытость схем и программ. Фирма Microchip свободно распространяет большинство своей документации. В данной статье описывается упрощенный программатор, основанный на схемотехнике PICkit Студенческий программатор от оригинального PICkit-2 унаследовал следующие функции: программирование МК с напряжением питания 5 вольт, USB-UART преобразователь, часть функций логического анализатора, расчет калибровочной константы встроенного RC-генератора для соответствующих типов МК, обновление операционной системы программатора в режиме bootloader.

Отдельно рассмотрим несложную доработку в схеме разрабатываемого устройства с возможностью программирования МК с напряжением питания менее 5 вольт.

У меня PicKit2 только магзинский. Он у меня и Pic и AVR прошивает! Адаптеры только сам доделывал! Что то у меня ни один собранный программатор на COM не хочет работать. Со стандартным СОМ обычно все работает. С полученным через переходник — не всегда. Там нет подтяжки к В. Встречал нормальный полноценный переходник всего лишь пару раз. С ним работало все, что способно с СОМ работать. Почему бы не купить нормальный программатор Хотя бы ICD-2 и не мучиться? И не просто шить а и отладкой заниматься.

Я понимаю. Бывает над простой ерундой бьёшься, ни днём ни ночью мысли не дают тебе покоя. И когда сам справляешься с проблемой. Кричишь эврика, вот оно, вот где собака порылась. Испытываешь настоящий драйв. А купить можно всё и за меньшие затраты, чем сделаешь сам. Но кайф этот не купишь. Сам шью таким же. Ато наделал этих экстрапиков…ни один не работает стоит ли делать сие чудо? Пытался сделать. Так и не дожал. Программатор работал а схема регулировки напряжения нет.

Долбался долго. Купил готовый за р. Какой софт использовать? Есть инфа что шьет и atmell но там костыли ужасные, думал может кто если пользует объяснит подробней.

Подтверждаю, данный девайз шьет большинство наиболее распространенных пиков, у меня такой есть, правда плата чуток покультурнее, а так устройство может быть рекомендовано для повторения. Купить машину на Дроме. Miller был 1 неделю назад. Зарегистрироваться или войти:.

Не могу ответить на этот вопрос. Я только на интеле прошивад. Я не мучатся вовсе, даже немного кайфовал. НУ спасибо и на это. А что тебя в таком прогере не устраивало? Там же тоже исп можно использовать. Шью экстрапиком уже года , на днях заказал оригинальный пиккит2, жду когда приедет :.

Программатор PIC микроконтроллеров PICKIT 2 Lite

Пользователь интересуется товаром MP – Комплект беспроводного приемника и передатчика диапазона мГц. Пользователь интересуется товаром NM – Набор для сборки модуля коммутации силовой нагрузки 2. Пользователь интересуется товаром NM – Набор для сборки модуля коммутации силовой нагрузки 2кВт В. Пользователь интересуется товаром MT – Монитор качества воздуха.

Embedded Engineering: Pickit 2 clone The Universal Microchip PIC Programmer . Давайте разберемся, как сделать программатор своими руками.

Клон PICkit 2

Введите электронную почту и получайте письма с новыми самоделками. Не более одного письма в день. Войти Чужой компьютер. В гостях у Самоделкина! Программатор PicKit2 lite своими руками. Доставка новых самоделок на почту Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи! Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Простой Программатор Pic Своими Руками

Справка Календарь Все разделы прочитаны. Обращаем Ваше внимание: данный проект является самостоятельным, и даже если Вы были уже зарегистрированы на других фрикерских сайтах, Вам придётся пройти регистрацию заново. Присоединяйтесь к клубу единомышленников! Только полезная информация, только реальный фрикинг! Разница Pickit2 и Pickit3 и какой из этого нам больше подходит.

Дата публикации: 20 сентября Он является низковольтным, внутрисхемным программатором.

El hosting gratuito ha llegado al final de su vida útil.

Сортировать по: наименованию возр убыв , цене возр убыв , рейтингу возр убыв. Универсальный программатор-отладчик для микросхем AVR. USB интерфейс. Поддерживает все выпускаемые на данный момент микропроцессоры Atmel. Продаётся в виде набора деталей. Кабель в комплект не входит.

Usb программатор pic16f676 своими руками

Новые книги Шпионские штучки: Новое и лучшее схем для радиолюбителей: Шпионские штучки и не только 2-е издание Arduino для изобретателей. Обучение электронике на 10 занимательных проектах Конструируем роботов. Руководство для начинающих Компьютер в лаборатории радиолюбителя Радиоконструктор 3 и 4 Шпионские штучки и защита от них. Сборник 19 книг Занимательная электроника и электротехника для начинающих и не только Arduino для начинающих: самый простой пошаговый самоучитель Радиоконструктор 1 Обновления Подавитель сотовой связи большой мощности. Схема и плата в архиве. Здравствуйте Гость Вход Регистрация. Выслать повторно письмо для активации.

Анонс выпуска USB программатора на основе микросхемы FTDI. JTAG программатор для ПЛИС Альтера (UsbBlaster) . для программировани я – оболочкой программатора (PICkit 2), несмотря на наличие утилиты в Я бы хотел, что бы и мы хоть что-то научились делать своими руками.

USB программатор PIC своими руками

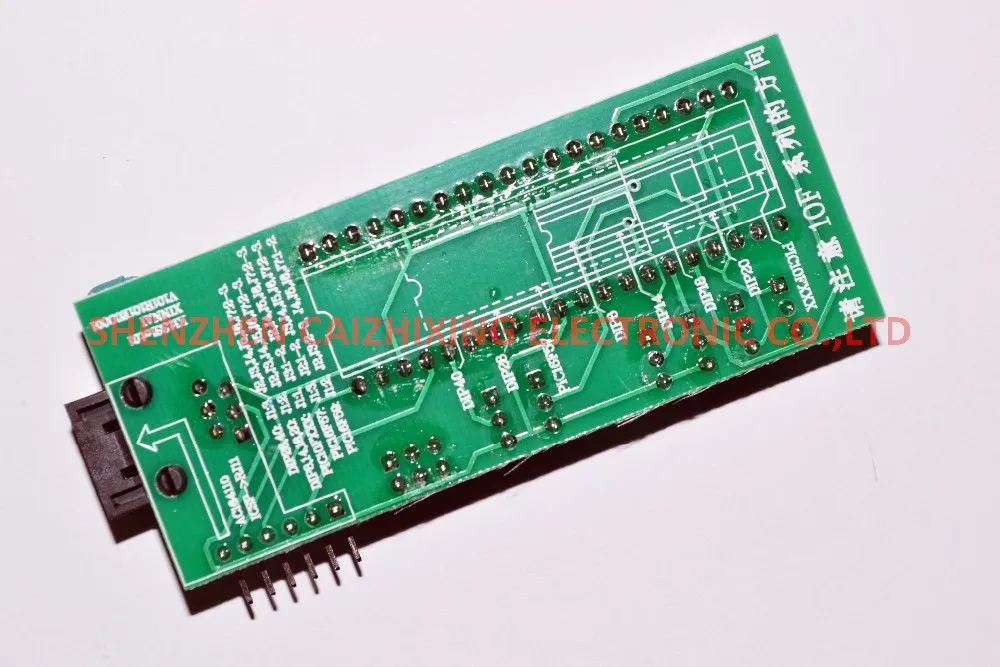

PicKit2 — внутрисхемный программатор. Но не все платы оборудованы внутрисхемным ICSP интерфейсом и не всегда есть возможность и желание его размещать на плате, для таких целей к программатору понадобится выносной адаптер для прошивки микроконтроллеров. Установка микроконтроллеров в панель: Перемычка в первом положении VPP — на первый вывод панели. Все прекрасно работает.

Подключение к компьютеру осуществляется через USB-интерфейс. В данной статье представлен проект по изготовлению клона PICkit 2, с полным сохранением функционала оригинального программатора. Характеристики программатора: 1. Данный программатор работает точно также, как и оригинальный PICkit 2 2. Работа как с 5В, так и с 3.

Здраствуйте уважаемые участники форума. Комп уже поменял , вновом нету ком и лпт порта.

Какие первые шаги должен сделать радиолюбитель, решивший собрать схему на микроконтроллере? Естественно, необходима управляющая программа — “прошивка”, а также программатор. И если с первым пунктом нет проблем — готовую “прошивку” обычно выкладывают авторы схем, то вот с программатором дела обстоят сложнее. Цена готовых USB-программаторов довольно высока и лучшим решением будет собрать его самостоятельно. Вот схема предлагаемого устройства картинки кликабельны. Исходная схема взята с сайта LabKit. Это так называемый клон фирменного программатора PICkit2.

Справка Календарь Все разделы прочитаны. Обращаем Ваше внимание: данный проект является самостоятельным, и даже если Вы были уже зарегистрированы на других фрикерских сайтах, Вам придётся пройти регистрацию заново. Присоединяйтесь к клубу единомышленников! Только полезная информация, только реальный фрикинг!

Акватаймер

Акватаймер

Акватаймер. Аквариум. Электроника.

Нам понадобится:
• Паяльник – 1шт..
• Олово (припой), флюс (канифоль) – 1шт.
• Стеклотекстолит размер: .
• Индикатор Wh2602 – 1шт.
• Кнопки – 4 шт.
• Крепление для батарейки CR2032 – 1шт.
• Микроконтроллер PIC16F883 – 1шт.
• Микросхема 74HC595 – 1шт.
• Стабилизатор питания 78L05 – 1шт.
• Транзистор 2n7002 – 2шт.
• Микросхема ULN2803A – 1 шт.
• Часы DS1307 – 1шт.
• Кварц 32К – 1шт.
• Диоды 1n4148 – 6шт.
• Диод 1n4007 – 1шт.
• Электролиты: 10мкФ, 100мкФ, 220мкФ – по 1 шт.
• Конденсатор 0,22мкФ.
• Разъемы для присоединения датчиков, питания экрана – по вкусу..

Для того чтобы записать прошивку в контроллер PIC16F883 необходим программатор, например PICkit2 или любой другой способный на это.

Собираем программатор PICkit2_Clone.

Это облегченная (урезанная) версия программатора PicKit2 компании Microchip, а именно отсутствие памяти и регулировки напряжения питания программируемого МК.
Мк PIC18F2550 должен быть запрограммирован на другом программаторе прошивкой v2.32.00.
Программная оболочка скачивается с официального сайта Microchip, которая там в двух архивах-с NET Framework и без него. На вашем компе должен быть установлен NET Framework!
Про PicKit2 на русском языке можно почитать здесь http://pickit2.ru/doku.php/pickit2
Схема: Pickit2_c.pdf
О деталях: SMD детали (резисторы, дроссель L2) размера 1206.
Вместо диодов BAT85 можно применить BAT48.
L2 дроссель на “гантельке” размера 6х4.
USB разъем типа В, так как наиболее доступны принтерные кабеля.

Кварц необходимо выбрать качественный.
Печатная плата в формате Sprint-Layout 4.
На плате предусмотрена установка других транзисторов Q3:
IRFD9120 в корпусе DIP4 с перерезанием и замыканием соответствующих проводников, а так же другого в корпусе ТО220.
Выходной разъем по распиновке соответствует PicKit2.
Плата: Pickit2_c.lay
Прошивка: PK2V023200.zip

Далее для сборки нам необходимо вытравить плату. Качаем плату в формате Sprint-Layout, печатаем, травим. Плата
Должно получиться что-то вроде этого:

После этого припаиваем детали.


И собственно прошиваем.
Прошивка по запросу.

Еще необходимо изготовить силовую плату с реле.

---

Функции:
• Управление 6 мощными реле.
• Контроль температуры.
• Функция задержки включения реле.
• Управление вентиляторами 12В.
• Часы.
• Термометр.
• 6 таймеров для управления устройствами.
• 12 линий управления устройствами (6 обычных + 6 инверсных).
• Включение и выключение нагрузки в заданное время,
• с дискретностью установки времени 1 минута .
• Возможность включения нагрузки от 1-й минуты.
• Задержка включения нагрузки (для Металлогаллогенновых ламп).
• Отключение любого канала на заданное количество минут без изменения работы заданной программы.
• Поддержка цифрового датчика температуры.
• Контроль температуры в пределах 0…+85 градусов.
• Отключение нагрузки при неисправности или отключении датчика.
• Контроль температуры с точностью не хуже +/- 1°.
• Установка требуемого значения поддержания температуры с дискретностью 1°.
• Установка температурного диапазона (поддерживать температуру 22-26°С).
• Настройка температурного диапазона для обогревателя или охладителя.
• Корректировка показаний датчика +/- 5°.
• 250 скоростей управление вентиляторами.
• 3 температурных диапазона управления.

Технические данные:
• Напряжение питания 9 – 12В.
• Потребляемая мощность не более 9 Вт.
• Гальваническая развязка выходов центрального микроконтроллера и силового блока.
• Автоматическое сохранение в памяти всех настроек (включая часы) при полном отключении питания.
• Программная защита от «дребезга» кнопок и нечеткого нажатия.
• Вывод информации на знакосинтезирующий ЖК-дисплей 16*2.
• Светодиодная подсветка дисплея. Разнообразные цвета дисплея.

Устройство не требует связи с персональным компьютером. Все функции могут быть настроены при помощи кнопок управления на самом устройстве.

Информация по адресу: rlan@spark-mail. ru

Copyright © 2010 | Акватаймер

Создайте свой собственный PICKit 2

Создайте свой собственный клон PICKit 2

Мой упрощенный дизайн PK2

Это мой клонированный дизайн PICkit 2. Он основан на упрощенной версии схемы Microchip PICkit 2 и поддерживает только компоненты 5 В. Он работает со всем программным обеспечением Microchip, включая MPLAB, MPLABX, программное обеспечение для программирования с графическим интерфейсом PICkit 2 и программное обеспечение командной строки PICkit 2.

Может использоваться с программным обеспечением терминала PICkit 2 GUI и логическим анализатором PICkit 2 GUI. Лучше всего то, что это полностью свинцовая конструкция, которую вы можете построить примерно за час, если у вас есть детали.

Поскольку эта конструкция упрощена и использует фиксированное опорное напряжение, напряжение программатора нельзя контролировать с помощью настроек программного обеспечения PICkit 2 для снижения напряжения. Он также не может работать в режиме «Vpp First», который в редких случаях вам может потребоваться перепрограммировать PIC с очень быстрым внутренним генератором и включенным внутренним MCLR.

Из-за ограничения по напряжению программирование 3-вольтовых компонентов, таких как PIC32, PIC24 и некоторых компонентов PIC18F, имеющих букву J в артикуле, не поддерживается. Но для большинства устройств PIC10F, 12F, 16F и 18F этот программатор прекрасно работает и представляет собой забавный проект, который будет полезен в течение длительного времени.

---

Кейс PICkit 2

 Я создал кейс PK2, используя свой 3D-принтер Davinci и программу TinkerCad. Я буду иметь более подробную информацию об этом и о файлах с открытым исходным кодом, размещенных здесь в будущем, но сейчас вот случай в картинках. Вот ссылка на файлы Tinkercad:

Просмотр TinkerCad

ПК2 в кейсе

Вид изнутри

Схема печатной платы

Скриншот версии ExpressPCB моего клона PICkit 2 (я называю PK2) показан выше. Ниже приведена разводка печатной платы и схема платы. Они созданы в ExpressPCB, поэтому для их использования вам понадобится это программное обеспечение. Они немного отличаются от изображений выше, но функционально одинаковы.
Примечание:
Эти файлы предоставляются бесплатно только для личного использования. Они не предназначены для коммерческого использования. Другими словами, вы не можете продавать платы или программатор на основе этого дизайна без моего разрешения.

pickit2_v5_production_w_minib.pcb Скачать файл

pk2_schematic.sch Загрузить файл

Схема

Список деталей

Кол-во 1 1 1 1 1 4 1 4 3 2 1 1 1 3 1 1 1 1 1 1 1 1 2 1 1

Метка PCB U1 D2 D1 R14 R15, R16, R2, R10 R3 R12, R13, R17, R8 R9, R6, R5 R7, R17, R8 R9, R6, R5 R7, R17, R8 R , R8 , R8 R8 2 R8 2 R8 2 R8 R8 R8 R8 R8 , R8 R8 R8 R8 R8 R8 R8 R8 R8 R8 R8 R8 R8 . ,Q2,Q4 Q3 Соединение2 C1 Соединение1 R4 R1 D3 D4 C2,C3 C5 SW1

Part Number PCB PIC18F2550-I/SP 1N5817 BAT41 22k 4.7k 2.7k 100 10k 330 20Mhz Crystal 0.47uf Cap 680uH 2N3904 2N3906 USB Connector 47uf 25v 6-контактный разъем 100k 1k Красный светодиод T1 Зеленый светодиод T1 22 пф 0,1 мкФ Переключатель мгновенного действия

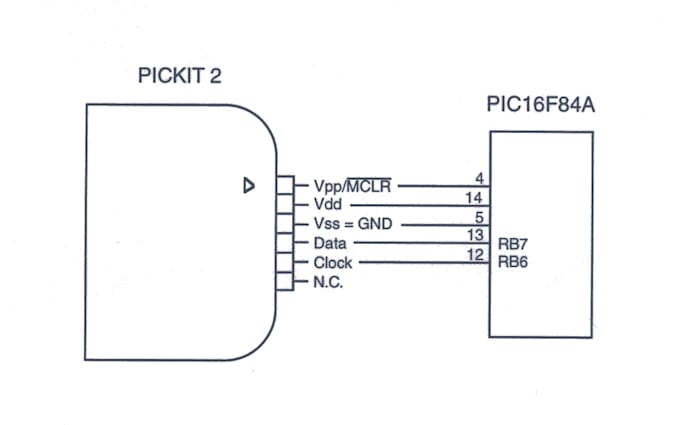

Соединения PK2 с устройством PIC

Программатор PK2 использует ту же схему соединений, что и исходный PICkit 2. Стрелка на плате PK2 указывает на контакт 1, как показано на рисунке ниже. Для подключения к устройству PIC для программирования требуется пять соединений (несмотря на то, что программатор имеет шесть контактов). Схема справа внизу показывает подключение устройства PIC к разъему PICkit 2. 10 кОм, 0,1 мкФ и 470 Ом или диод на MCLR необходимы только в том случае, если вы используете внешний сброс MCLR. Многие новые устройства предлагают внутреннюю подтяжку MCLR. Как минимум, вам нужно только 10k, которые используются в модуле CHIPINO.

Руководства для PICkit 2

Это руководства Microchip по использованию PICkit 2. Руководство пользователя описывает основы использования программного обеспечения для программирования PICKit 2 с графическим интерфейсом. Он также охватывает встроенный инструмент UART для последовательной связи от PIC к PICkit 2.

pickit2_user_guide_51553e.pdf Загрузить файл

Экран PICkit 2 UART

Logic Tool — это дополнительная функция, встроенная в программное обеспечение PICkit 2 GUI. Logic Tool имеет собственное руководство пользователя.

pickit_2_logic_tool_user_guide.pdf Скачать файл Функции логического инструмента

Логический инструмент PICkit 2

Краткое описание программного обеспечения PICkit 2

Программное обеспечение для PICKit 2 делает его удобным в использовании. Существуют различные уровни программного обеспечения, о которых следует помнить при создании собственного PICkit 2. Вот список программного обеспечения, о котором я расскажу ниже. Примечание. Программное обеспечение PICkit 2, описанное ниже, написано для работы только в Windows, но есть несколько версий, написанных для Linux и Mac, но я их не использовал, и они не так хорошо документированы, поэтому я буду придерживаться только Windows.

• Графический интерфейс PICKit 2 — Графический интерфейс Windows, управляющий PICkit 2.

• Командная строка PICkit 2 — альтернатива графическому интерфейсу. Он управляет PICkit 2, но может быть встроен в среду программирования IDE. Это программное обеспечение для программирования, используемое в моих книгах и в интегрированной среде разработки Great Cow Basic.

• Прошивка PICkit 2 — это программа, которая загружается в PIC18F2550 в основе конструкции PK2. Это взаимодействует с графическим интерфейсом PICkit 2 или программным обеспечением командной строки PICkit 2, работающим на ПК с Windows.

• Файл устройства PICkit 2 — Этот файл содержит всю информацию, необходимую PICkit 2 для программирования каждого устройства. Этот файл может обновляться по мере выпуска новых частей. Этот файл является частью программного обеспечения PICkit 2 GUI и командной строки PICkit 2. Первоначально графический интерфейс и командная строка использовали разные файлы устройств, но версия командной строки была обновлена ​​MichaelS ниже, чтобы они могли совместно использовать один файл устройства. Это позволяет им обоим использовать последний список деталей вместе, и Dougy83 выпустил хороший программный инструмент, который значительно упрощает обновление файла устройства.

Все эти выпуски программного обеспечения перечислены ниже.

Оригинальное программное обеспечение с графическим интерфейсом пользователя Microchip

Ниже приведены ссылки на файлы программного обеспечения, необходимые для создания и использования программатора-клона PICkit 2.

Это программное обеспечение с графическим интерфейсом PICkit 2, которое работает независимо для управления операцией программирования. Вы просто загружаете файл .hex, а затем нажимаете кнопку Write, чтобы отправить его в PICkit 2 и пустой микроконтроллер PIC. (Только для Windows)
Слева внизу находится файл для его установки, а справа — изображение работающего программного обеспечения.

pickit_2_v2. 61.00_setup_a.zip Загрузить файл Примечание: Все программное обеспечение PICkit 2 требует, чтобы на вашем ПК была запущена Windows dotnet. Скорее всего, он у вас уже есть, но если ваш компьютер старше, вы можете загрузить его с сайта Microsoft или скачать эту версию ниже, которая поддерживает программное обеспечение PICkit 2. dotnetfx.zip Загрузить файл

Оригинальное программное обеспечение командной строки Microchip

Это программное обеспечение командной строки V1.20, которое вы используете для управления PICkit 2 из среды IDE или пакетного файла (только для Windows).
Я использую версию командной строки в интегрированной среде разработки компилятора Great Cow Basic и интегрированной среде разработки MCStudio для PICBASIC. Это официальная версия, выпущенная Microchip. Он использует собственный файл устройства, который не поддерживает все последние версии.

pk2cmdv1-20.zip

Загрузить файл

---

в oldpk2cmd.exe и oldpk2devicefile.dat. Затем загрузите обновление MichaelS ниже, чтобы получить новейшие устройства. Полные 8-битные (PIC12F, 16F и 18F), поддерживаемые обновлением MichaelS, находятся ниже на этой странице.

Прошивка PIC18F2550 для создания собственного PICkit 2

Это прошивка, которую вы программируете в PIC18F2550. (Вам нужен программатор PIC, чтобы загрузить это в PIC18F2550).
Вот прямая ссылка на сайт Microchip: прошивка PICkit 2 V2.32
, а вот прямая загрузка (на случай, если ссылка не работает).

pk2v023200.zip

Загрузить файл

---

Меня спросили о настройках конфигурации для прошивки, поэтому я разместил их ниже со снимком экрана из программного обеспечения PICkit 2. Вам это не нужно, потому что pk2v023200.zip выше содержит файл . hex, в котором также закодированы параметры конфигурации. Поэтому, когда вы загружаете файл .hex в программатор PIC, он должен автоматически загрузить параметры конфигурации. Для тех, кому нужно сделать это вручную, настройки приведены ниже. (Нажмите на картинку, чтобы ее было легче читать).

MichaelS Обновление файлов PK2CMD

Узнайте больше о версии 1.21 из сообщения на форуме Microchip

Для установки просто удалите или переименуйте существующие файлы pk2cmd.exe и pk2devicefile.dat, а затем скопируйте их в тот же каталог, где находились исходные файлы. . Все должно работать как прежде, но теперь у вас будет дополнительная поддержка устройств. (примечание: мой дизайн pk2 выше поддерживает только части 5v).

PK2CMD V1.21 Интерфейс командной строки PICkit 2

pk2cmd.exe

Download File

---

Pk2 Device File * 8-bit device support shown below

pk2devicefile. dat

Download File

---

Updated Device File

В дополнение ко всему вышесказанному я нашел этот обновленный файл устройства на этом сайте Micro Pascal.
Я попробовал его на нескольких устройствах, и он работает, а также поддерживает даже больше устройств, чем файл устройства MichaelS. Он утверждает, что поддерживает 678 устройств (на 41 больше, чем версия MichaelS выше), включая некоторые из последних частей PIC16F.

pk2devicefile_1_63_146.dat

Загрузить файл

---

Уильям Рот обновил указанный выше файл устройства и исправил несколько ошибок, которые он обнаружил с идентификаторами устройств. Он протестировал множество устройств, но не все, а затем передал файл компилятору Great Cow Basic. Он также поделился им со мной. Поэтому, если файл устройства выше не включает используемое вами 8-битное устройство, попробуйте это ниже. Спасибо, Уильям.

pk2devicefile_1_63_155_gcb_only. dat

Загрузить файл

---

Редактор файлов устройств

Мне нужно было использовать относительно новый PIC16F1788 с Great Cow Basic, но ни один из файлов устройств выше не поддерживал его. Поэтому я успешно использовал редактор файлов устройств от Dougy83, чтобы создать свой собственный файл устройства с поддержкой PIC16F1788. Я только что изменил файл PIC16F1784 с деталями из спецификации программирования PIC16F1788.
Поэтому я рекомендую вам заменить все файлы устройств, перечисленные выше, этим файлом. Это самая последняя и лучшая из известных мне программ для 8-битных устройств. Не забудьте переименовать его просто в pk2devicefile, когда вы используете его с программным обеспечением pk2cmd или PICkit 2 GUI.

pk2devicefile_1_63_146-4.dat

Загрузить файл

---

Редактор файлов устройств – это последняя версия программного обеспечения для редактирования файлов устройств. Я поместил копию здесь на случай, если Dougy83 когда-нибудь снимет его. Это файл .exe в формате .zip для безопасной загрузки.

pk2dfe_1.0.0.7.zip

Загрузить файл

---

Дополнительная информация

Вот финальные файлы, выпущенные Microchip для PIC9kit 2.0009

Вот файлы архива Microchip, которые включают некоторые из ранних файлов PICkit 2.

Список поддерживаемых 8-битных устройств

Это список устройств, о которых сообщается, что они поддерживаются обновленным файлом устройств pk2devicefile_1_63_146-4.dat выше. Это будет работать с любым стандартным программатором PICkit 2. Программатор PK2 выполнен в виде программатора на 5 В. Некоторые из этих устройств работают только на 3,3 В (некоторые НЧ и все части J), поэтому эти устройства нельзя запрограммировать с помощью PK2, если вы не запитаете устройство отдельно и не отключите диод D2. Большинство этих частей можно запрограммировать на 5 В, поэтому PK2 покрывает большинство.

Pickit 2 Загрузите и создайте собственный USB-программатор pickit ii

Воскресенье, 24 июля 2022 г. / Ибрар Айюб



PICkit 2 Введение:

Существует множество программаторов PIC, коммерческих и самодельных устройств. По мере того, как Microchip представляет новые микропроцессоры, программное обеспечение для программирования должно быть соответственно обновлено, играя в догонялки с производителем PIC. В этом корень проблемы со сторонними программаторами PIC. PICkit 2 от Microchip — это недорогой программатор ICSP для Flash PIC с интерфейсом USB, представленный Microchip. Поддерживается только подмножество микроконтроллеров PIC, но список включает все последние устройства из семейств PIC16, PIC18 и PIC24 и, безусловно, охватывает все PIC, которые вы, скорее всего, захотите использовать. Он полностью интегрирован с MPLAB IDE от Microchip и позволяет не только программировать, но и отлаживать приложения. В качестве альтернативы вы можете использовать автономный апплет программатора, см. рисунок ниже.

Распиновка ICSP

Распиновка стандартного 6-контактного разъема Microchip для внутрисхемного последовательного программирования (ICSP) указана в таблице ниже:

Контакт	Функция
1	_MCLR/Vpp (напряжение программирования)
2	Вкк(+5В)
3	ЗЕМЛЯ
4	Данные
5	Часы
6	LVP (управление режимом программирования низкого напряжения)

Pickit 2 Схема / схема схема:

Руководство по созданию Pickit 2

Pickit 2 был построен Microchip As Open Design Rogrommer с Schematic, Scemance и Pront Wortdward As Persware. повысить популярность устройств PIC. Из-за этого легко создать клон-версию исходного устройства. Большинство клонов будут производить нерегулируемый 5-вольтовый VPP, тогда как оригинальный Microchip PICkit 2 обеспечивает регулируемый выход VPP, позволяющий программировать детали на 3,3 и 2,5 В. Схема, которую я использовал, основана на оригинальном PICkit 2 без функции программатора. Эта функциональность позволяет загружать шестнадцатеричный файл в PICkit 2 для последующего программирования микроконтроллеров PIC без ПК простым нажатием кнопки программатора. Я не думаю, что функциональность необходима для любителя, но позволяет упростить схему, исключив две микросхемы 24C512 EEPROM.

Программное обеспечение для программатора PICkit 2

PICkit 2 имеет загрузчик USB и может обновлять прошивку программатора непосредственно с веб-сайта Microchip. Каждый раз, когда запускается приложение программатора PICkit 2, оно проверяет версию микропрограммы PICkit 2, чтобы определить, является ли она последней версией. Если нет, он попытается автоматически загрузить последнюю версию. Обновления программного обеспечения бесплатны, и Microchip своевременно обновляет их. Более того, прошивка и схема находятся в свободном доступе. Судя по всему, Microchip намеренно сделала открытый дизайн, рассматривая его как способ повысить популярность микропроцессоров PIC. При такой простоте конструкции легко создать клонированную версию. Sure Electronics делает хороший клон и поставляется с кабелями ICSP, см. страницу «Продукты». Моим первым программатором PIC было устройство Melabs EPIC с интерфейсом параллельного порта. После обновления своего ПК я понял, что параллельный порт в наши дни стал устаревшим, так как большинство новых материнских плат ПК не имеют всего этого. Еще одна раздражающая часть программистов Melabs в целом заключается в том, что даже если вы покупаете полный пакет (аппаратное и программное обеспечение), обновления не бесплатны, и для загрузки доступны только бета-версии. Я успешно прожег все свои чипы PIC18 и PIC24 с помощью PICkit 2 и определенно рекомендую его. PICkit 2 v2.61

Файл для печатных плат Pickit 2

Файлы Eagle разработаны с использованием только монтажных деталей через отверстия.

Прошивка Pickit 2 / Hex-файл

Создание клона PICKit 2 сталкивается с проблемой куриного яйца, поскольку для программирования прошивки в PIC18F2550 требуется другой программатор. После того, как чип PIC18F2550 для PICKit 2 запрограммирован, вы можете обновить прошивку, так как она включает загрузчик USB. Последняя версия прошивки PICkit 2 доступна от Microchip, а текущая версия также доступна на сайте — нажмите здесь, чтобы загрузить!

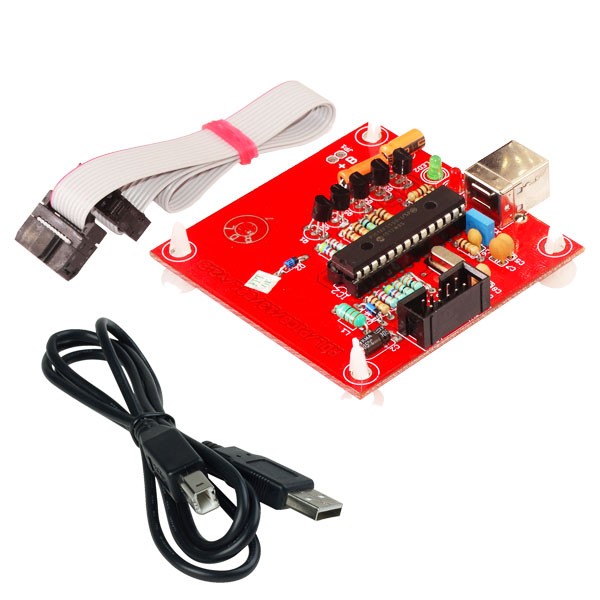

Список деталей Pickit ii

Список деталей DIY PICkit 2 для двух самых популярных поставщиков электронных компонентов, Mouser и DigiKey, показан ниже.

Часть	Описание	Mouser #	DigiKey #
J1	Разъем USB типа B	737-USB-B-S-RA	609-1039-НД
IC1	ПИК18Ф2550	579-PIC18F2550-I/СП	ПИК18Ф2550-И/СП-НД
IC2	МКП601П	579-MCP601IP	MCP601-I/P-ND
К1, К4, К6	БС250П	522-БС250П	БС250П-НД
К2, К3, К5, К7	2N7000	512-2N7000D26Z	2N7000FS-НД
Д1,Д2	БАТ85	78-БАТ85С	568-1617-1-НД
Д3	Зеленый светодиод 5 мм	604-WP7113SGD	754-1263-НД
Д4	Желтый светодиод 5 мм	604-WP7113YD	754-1284-НД
Д5	Красный светодиод 5 мм	604-WP7113ID	754-1264-НД
Х1	Кристалл, 20 000 МГц	815-АБЛ-20-Б2	СК1723-НД
Р1, Р3, Р4	10 кОм	291-10K-RC	10KQBK-НД
Р6, Р10, Р13	10 кОм	291-10K-RC	10KQBK-НД
Р2, Р7, Р8	470 Ом	291-470-RC	470QBK-ND
Р5, Р14	100 Ом	291-100-RC	100QBK-ND
Р9, Р12	2,7 кОм	291-2. 7K-RC	2.7KQBK-НД
Р11, Р16	4,7 кОм	291-4.7K-RC	4.7KQBK-ND
Р15	1 кОм	291-1K-RC	1.0KQBK-НД
Р17, Р18, Р19	33 Ом	291-33-РК	33QBK-НД
С1,С4,С7,С10,С11	0,1 мкФ	871-B32529C104K189	495-2532-НД
С2, С3	22 пФ	140-50N2-220J-RC	490-4175-НД
С5, С8	10 мкФ	647-УВР1В100МДД1ТА	493-1036-НД
С6	0,47 мкФ	871-B32529C474J	495-2560-3-НД
С9	47 мкФ 16 В	647-УВР1К470МДД1ТД	493-1039-НД
L1	680uH	652-РЛБ0608-681КЛ	811-2051-НД
С1	Кнопка	506-ФСМ4ДЖХ	450-1665-НД

Настройка идентификатора устройства

Программатору можно назначить идентификатор устройства для его уникальной идентификации. После программирования свежей прошивки апплет устройства всегда показывает забавный идентификатор
«ID = OIHoss». Его можно сбросить, чтобы он не был назначен, или установить любое значение, выбрав меню «Инструменты> Калибровка VDD и установка идентификатора устройства», см. рисунок ниже.

Калибровка

Калибровка позволяет повысить точность напряжения VDD. Имейте в виду, что поскольку калибровка зависит от напряжения USB, подключение устройства PICkit 2 к другому порту USB, к концентратору USB или к другому порту компьютера может сделать калибровку недействительной. Для калибровки блока PICkit 2 требуется цифровой мультиметр. Отсоедините блок PICkit 2 от цели и выберите «Инструменты>Калибровка VDD и установка идентификатора блока». чтобы вызвать мастер калибровки. Следуйте инструкциям мастера, чтобы завершить процесс калибровки.

Устранение неполадок сборки PICkit2 своими руками

Вы можете использовать меню «Инструменты->Устранение неполадок», чтобы решить проблему подключения PICkit 2 к целевому устройству. Это также полезно при наличии ошибок сборки устройства, так как обеспечивает пошаговый процесс проверки выходных данных.

Pickit 2 Список поддерживаемых устройств:

 ====================================== ==========================
= ПРИМЕЧАНИЕ. В этом списке указана поддержка программатора PICkit 2 =
= программное приложение. Он не поддерживает использование =
= PICkit 2 в MPLAB IDE. Для списка поддерживаемых MPLAB =
= части, см. файл Readme MPLAB IDE PICkit 2. "="
= (обычно в C:\Program Files\Microchip\MPLAB IDE\Readmes) =
================================================== ===============  * Обозначает новые детали, поддерживаемые в этом выпуске версии 1.61.
 файл устройства.  + Указывает на детали, для программирования которых требуется не менее 4,75 В VDD.
 PICkit 2 может быть не в состоянии генерировать достаточно высокий VDD,
 поэтому может потребоваться внешний источник питания 5,0 В.  # указывает на части среднего диапазона, которые поддерживают программирование с низким Vdd  Базовые устройства
----------------
PIC10F200 PIC10F202 PIC10F204 PIC10F206
PIC10F220 PIC10F222
PIC12F508 PIC12F509PIC12F510 PIC12F519
PIC16F505 PIC16F506 PIC16F526
PIC16F54 PIC16F57 PIC16F59  Средние/стандартные устройства
----------------
>> Поддерживаются все версии устройств LF
PIC12F609 PIC12HV609
PIC12F615 PIC12HV615
PIC12F629 PIC12F635# PIC12F675 PIC12F683#
PIC16F610 PIC16HV610 PIC16F616 PIC16HV616
PIC16F627 PIC16F628 PIC16F639
PIC16F627A PIC16F628A PIC16F648A
PIC16F630 PIC16F631 PIC16F636# PIC16F676
PIC16F677 PIC16F684# PIC16F685# PIC16F687#
PIC16F688 # PIC16F689#PIC16F690#
PIC16F72+
PIC16F73+ PIC16F74+ PIC16F76+ PIC16F77+
PIC16F716
PIC16F737+ PIC16F747+ PIC16F767+ PIC16F777+
PIC16F785 PIC16HV785
PIC16F84A PIC16F87# PIC16F88#
PIC16F818# PIC16F819#
PIC16F870 PIC16F871 PIC16F872
PIC16F873 PIC16F874 PIC16F876 PIC16F877
PIC16F873A PIC16F874A PIC16F876A PIC16F877A
PIC16F882#
PIC16F883# PIC16F884# PIC16F886# PIC16F887#
PIC16F913# PIC16F914# PIC16F916# PIC16F917#
PIC16F946#  Устройства среднего уровня/мин. 1,8 В
----------------
PIC16F722 PIC16LF722
PIC16F723 PIC16LF723 PIC16F724 PIC16LF724
PIC16F726 PIC16LF726 PIC16F727 PIC16LF727  PIC16F1933 PIC16F1934 PIC16F1936 PIC16F1937
PIC16F1938 PIC16F1939
PIC16LF1933 PIC16LF1934 PIC16LF1936 PIC16LF1937
PIC16LF1938 PIC16LF1939  Устройства PIC18F
--------------
>> Поддерживаются все версии устройств LF
PIC18F242 PIC18F252 PIC18F442 PIC18F452
PIC18F248 PIC18F258 PIC18F448 PIC18F458
PIC18F1220 PIC18F1320 PIC18F2220
PIC18F1230 PIC18F1330 PIC18F1330-ICD
PIC18F2221 PIC18F2320 PIC18F2321 PIC18F2331
PIC18F2410 PIC18F2420 PIC18F2423 PIC18F2431
PIC18F2450 PIC18F2455 PIC18F2458 PIC18F2480
PIC18F2510 PIC18F2515 PIC18F2520 PIC18F2523
PIC18F2525 PIC18F2550 PIC18F2553 PIC18F2580
PIC18F2585
PIC18F2610 PIC18F2620 PIC18F2680 PIC18F2682
PIC18F2685
PIC18F4220 PIC18F4221 PIC18F4320 PIC18F4321
PIC18F4331 PIC18F4410 PIC18F4420 PIC18F4423
PIC18F4431 PIC18F4450 PIC18F4455 PIC18F4458
PIC18F4480
PIC18F4510 PIC18F4515 PIC18F4520 PIC18F4523
PIC18F4525 PIC18F4550 PIC18F4553 PIC18F4580
PIC18F4585
PIC18F4610 PIC18F4620 PIC18F4680 PIC18F4682
PIC18F4685 PIC18F6310 PIC18F6390 PIC18F6393
PIC18F6410 PIC18F6490 PIC18F6493 PIC18F6520
PIC18F6525 PIC18F6527
PIC18F6585 PIC18F6620 PIC18F6621 PIC18F6622
PIC18F6627 PIC18F6628 PIC18F6680 PIC18F6720
PIC18F6722 PIC18F6723
PIC18F8310 PIC18F8390 PIC18F8393 PIC18F8410
PIC18F8490 PIC18F8493
PIC18F8520 PIC18F8525 PIC18F8527 PIC18F8585
PIC18F8620 PIC18F8621 PIC18F8622 PIC18F8627
PIC18F8628
PIC18F8680 PIC18F8720 PIC18F8722 PIC18F8723  PIC18F_J_ Устройства
------------------
PIC18F24J10 PIC18LF24J10
PIC18F24J11 PIC18LF24J11 PIC18F24J50 PIC18LF24J50
PIC18F25J10 PIC18LF25J10
PIC18F25J11 PIC18LF25J11 PIC18F25J50 PIC18LF25J50
PIC18F26J11 PIC18LF26J11 PIC18F26J50 PIC18LF26J50
PIC18F44J10 PIC18LF44J10
PIC18F44J11 PIC18LF44J11 PIC18F44J50 PIC18LF44J50
PIC18F45J10 PIC18LF45J10
PIC18F45J11 PIC18LF45J11 PIC18F45J50 PIC18LF45J50
PIC18F46J11 PIC18LF46J11 PIC18F46J50 PIC18LF46J50
PIC18F63J11 PIC18F63J90 PIC18F64J11 PIC18F64J90
PIC18F65J10 PIC18F65J11 PIC18F65J15 PIC18F65J50
PIC18F65J90
PIC18F66J10 PIC18F66J11 PIC18F66J15 PIC18F66J16
PIC18F66J50 PIC18F66J55 PIC18F66J60 PIC18F66J65
PIC18F66J90
PIC18F67J10 PIC18F67J11 PIC18F67J50 PIC18F67J60
PIC18F67J90
PIC18F83J11 PIC18F83J90 PIC18F84J11 PIC18F84J90
PIC18F85J10 PIC18F85J11 PIC18F85J15 PIC18F85J50
PIC18F85J90
PIC18F86J10 PIC18F86J11 PIC18F86J15 PIC18F86J16
PIC18F86J50 PIC18F86J55 PIC18F86J60 PIC18F86J65
PIC18F86J90
PIC18F87J10 PIC18F87J11 PIC18F87J50 PIC18F87J60
PIC18F87J90
PIC18F96J60 PIC18F96J65 PIC18F97J60  PIC18F_K_ Устройства
------------------
PIC18F13K22 PIC18LF13K22 PIC18F14K22 PIC18LF14K22
PIC18F13K50 PIC18LF13K50 PIC18F14K50 PIC18LF14K50
PIC18F14K50-ICD
PIC18F23K20 PIC18F24K20 PIC18F25K20 PIC18F26K20
PIC18F43K20 PIC18F44K20 PIC18F45K20 PIC18F46K20  Устройства PIC24
-------------
PIC24F04KA200 PIC24F04KA201
PIC24F08KA101 PIC24F08KA102
PIC24F16KA101 PIC24F16KA102
 ПРИМЕЧАНИЕ. Чтобы запрограммировать устройства PIC24F-KA с MCLR, используемым в качестве ввода-вывода,
 Сервис > Использовать программу высокого напряжения. Ввод должен быть включен.  PIC24FJ16GA002 PIC24FJ16GA004
PIC24FJ32GA002 PIC24FJ32GA004
PIC24FJ32GA102 PIC24FJ32GA104
PIC24FJ48GA002 PIC24FJ48GA004
PIC24FJ64GA002 PIC24FJ64GA004
PIC24FJ64GA102 PIC24FJ64GA104  PIC24FJ64GA006 PIC24FJ64GA008 PIC24FJ64GA010
PIC24FJ96GA006 PIC24FJ96GA008 PIC24FJ96GA010
PIC24FJ128GA006 PIC24FJ128GA008 PIC24FJ128GA010
PIC24FJ128GA106 PIC24FJ128GA108 PIC24FJ128GA110
PIC24FJ192GA106 PIC24FJ192GA108 PIC24FJ192GA110
PIC24FJ256GA106 PIC24FJ256GA108 PIC24FJ256GA110  PIC24FJ32GB002 PIC24FJ32GB004
PIC24FJ64GB002 PIC24FJ64GB004  PIC24FJ64GB106 PIC24FJ64GB108 PIC24FJ64GB110
PIC24FJ128GB106 PIC24FJ128GB108 PIC24FJ128GB110
PIC24FJ192ГБ106 ПИК24ФДЖ192ГБ108 ПИК24ФДЖ192ГБ110
PIC24FJ256GB106 PIC24FJ256GB108 PIC24FJ256GB110  PIC24HJ12GP201 PIC24HJ12GP202
ПИК24ХДЖ16ГП304
PIC24HJ32GP202 PIC24HJ32GP204
PIC24HJ32GP302 PIC24HJ32GP304
PIC24HJ64GP202 PIC24HJ64GP204
PIC24HJ64GP206 PIC24HJ64GP210
ПИК24ХДЖ64ГП502
PIC24HJ64GP504 PIC24HJ64GP506 PIC24HJ64GP510
PIC24HJ128GP202 PIC24HJ128GP204
PIC24HJ128GP206 PIC24HJ128GP210
PIC24HJ128GP306 PIC24HJ128GP310
PIC24HJ128GP502 PIC24HJ128GP504
PIC24HJ128GP506 PIC24HJ128GP510
PIC24HJ256GP206 PIC24HJ256GP210 PIC24HJ256GP610  dsPIC33 Устройства
---------------
dsPIC33FJ06GS101 dsPIC33FJ06GS102 dsPIC33FJ06GS202
dsPIC33FJ16GS402 dsPIC33FJ16GS404
dsPIC33FJ16GS502 dsPIC33FJ16GS504  dsPIC33FJ12GP201 dsPIC33FJ12GP202
dsPIC33FJ16GP304
dsPIC33FJ32GP202 dsPIC33FJ32GP204
dsPIC33FJ32GP302 dsPIC33FJ32GP304
dsPIC33FJ64GP202 dsPIC33FJ64GP204
dsPIC33FJ64GP206 dsPIC33FJ64GP306 dsPIC33FJ64GP310
dsPIC33FJ64GP706 dsPIC33FJ64GP708 dsPIC33FJ64GP710
dsPIC33FJ64GP802 dsPIC33FJ64GP804
dsPIC33FJ128GP202 dsPIC33FJ128GP204
dsPIC33FJ128GP206 dsPIC33FJ128GP306 dsPIC33FJ128GP310
dsPIC33FJ128GP706 dsPIC33FJ128GP708 dsPIC33FJ128GP710
dsPIC33FJ256GP506 dsPIC33FJ256GP510 dsPIC33FJ256GP710
dsPIC33FJ128GP802 dsPIC33FJ128GP804  dsPIC33FJ12MC201 dsPIC33FJ12MC202
dsPIC33FJ16MC304
dsPIC33FJ32MC202 dsPIC33FJ32MC204
dsPIC33FJ32MC302 dsPIC33FJ32MC304
dsPIC33FJ64MC202 dsPIC33FJ64MC204
dsPIC33FJ64MC506 dsPIC33FJ64MC508 dsPIC33FJ64MC510
dsPIC33FJ64MC706 dsPIC33FJ64MC710
dsPIC33FJ64MC802 dsPIC33FJ64MC804
dsPIC33FJ128MC202 dsPIC33FJ128MC204
dsPIC33FJ128MC506 dsPIC33FJ128MC510 dsPIC33FJ128MC706
dsPIC33FJ128MC708 dsPIC33FJ128MC710
dsPIC33FJ256MC510 dsPIC33FJ256MC710
dsPIC33FJ128MC802 dsPIC33FJ128MC804  Устройства dsPIC30
---------------
dsPIC30F2010 dsPIC30F2011 dsPIC30F2012
dsPIC30F3010 dsPIC30F3011 dsPIC30F3012
dsPIC30F3013 dsPIC30F3014
dsPIC30F4011 dsPIC30F4012 dsPIC30F4013
dsPIC30F5011^ dsPIC30F5013^ dsPIC30F5015
dsPIC30F5016
dsPIC30F6010A dsPIC30F6011A dsPIC30F6012A
dsPIC30F6013A dsPIC30F6014A dsPIC30F6015  ^ Эти 2 устройства не поддерживают программирование с низким VDD. dsPIC30 SMPS-устройства
--------------------
dsPIC30F1010
dsPIC30F2020 dsPIC30F2023  Устройства PIC32
--------------------
PIC32MX320F032H PIC32MX320F064H PIC32MX320F128L
PIC32MX320F128H
PIC32MX340F128H PIC32MX340F128L
PIC32MX340F256H
PIC32MX340F512H*
PIC32MX360F256L PIC32MX360F512L
PIC32MX420F032H
PIC32MX440F128L PIC32MX440F128H
PIC32MX440F256H PIC32MX440F512H
PIC32MX460F256L PIC32MX460F512L  Устройства KEELOQ HCS
------------------
HCS200 HCS201 HCS300 HCS301 HCS320
HCS360 HCS361 HCS362  Файл HCSxxx -> Импорт примечаний HEx:
Только первая строка может быть импортирована из SQTP.
 Файлы *.NUM, сгенерированные инструментом KEELOQ в
 МПЛАБ.  Соединения для устройств HCS
 ---------------------------------------
 PICkit 2-контактный контакт устройства HCS
 (2) Вдд 8
 (3) ЗАЗЕМЛЕНИЕ 5
 (5) PGC/3 HCS20x, 320
 \3 -или- 4 HCS30x, 36x
 (4) ПГД 6
 (1) только VPP 2 HCS360, 361  CAN-устройства MCP250xx
--------------------
МСР25020 МСР25025
МСР25050 МСР25055  !!ВАЖНЫЙ!! - Устройства MCP250xx являются OTP и могут быть
 запрограммировано один раз. Соединения для устройств MCP250xx
 ---------------------------------------
 PICkit 2-контактный контакт устройства MCP (DIP)
(1) Вразмах 11 Вразмах
 (2) Вдд 14 Вдд
- Устройство MCP ДОЛЖНО питаться от PICkit 2!
 (3) ЗАЗЕМЛЕНИЕ 7 Вss
 (4) ДАННЫЕ PGD 5
 (5) ЧАСЫ PGC 6  Последовательные устройства EEPROM
---------------------
ПРИМЕЧАНИЕ. Другие поддерживаемые классы напряжения указаны в скобках.
 рядом с устройством. Выберите номер детали "LC" для программирования
 эти другие классы напряжения.  11LC010 (АА)
11LC020 (АА)
11LC040 (АА)
11LC080 (АА)
11LC160 (АА)  24LC00 (АА)(С) 25LC010A (АА)
24LC01B (АА) 25LC020A (АА)
24LC02B (АА) 25LC040A (АА)
24LC04B (АА) 25LC080A (АА)
24LC08B (АА) 25LC080B (АА)
24LC16B (АА) 25LC160A (АА)
24LC32A (АА) 25LC160B (АА)
24LC64 (АА)(ФК) 25LC320A (АА)
24LC128 (АА)(ФК) 25LC640A (АА)
24LC256 (АА)(ФК) 25LC128 (АА)
24LC512 (АА)(ФК) 25LC256 (АА)
24LC1025 (АА)(ФК) 25LC512 (АА)
 25LC1024 (АА)  93LC46A/B/C (АА)(-C)
93LC56A/B/C (АА)(-C)
93LC66A/B/C (АА)(-C)
93LC76A/B/C (АА)(-C)
93LC86A/B/C (АА)(-C)  Соединения для устройств 11LC
 ---------------------------------------
 PICkit 2 Pin 11LC Контакт устройства (DIP)
 (2) Вдд! 8 вкк
 (3) ЗАЗЕМЛЕНИЕ 4 Вss
 (6) ВСПОМОГАТЕЛЬНЫЙ 5 SCIO  ! Устройства 11LC могут неправильно программироваться при напряжении ниже 3,6 В VDD.
