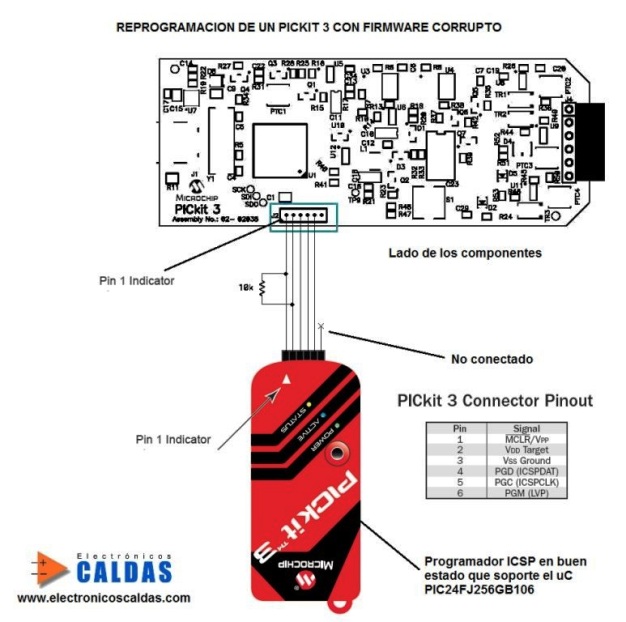

Pickit3 распиновка разъема: PicKit3 внутрисхемный программатор-отладчик / Хабр

Программирование PIC | theremino

HEX-файла (и завершить проекты) Вы скачать со страницы: Технические/схемы

Микро регуляторы используемые в вашей системе Theremino:
– PIC24FJ64GB002 (все мастер, От 2012 в 2015)
– PIC24FJ128GB202 (будущий мастер с 12 или 13 INOUT и 2 дополнительные биты в АЦП)
– PIC32MX110F016 (будущий мастер для 32 бит) (Примечание 1)
– PIC24F16KA101 (все рабы, Слуга и CapSensor)

(Примечание 1) Вероятно, мы не будем использовать модели для 32 бит, потому что, В дополнение к не дает реальные преимущества в скорости и точности, ограничить местоположения серийный Pin. Мы предпочитаем использовать новый пик серии 24, Это позволит 12 или даже 13 PIN-код и содержащий новые АЦП, четыре раза более точной.

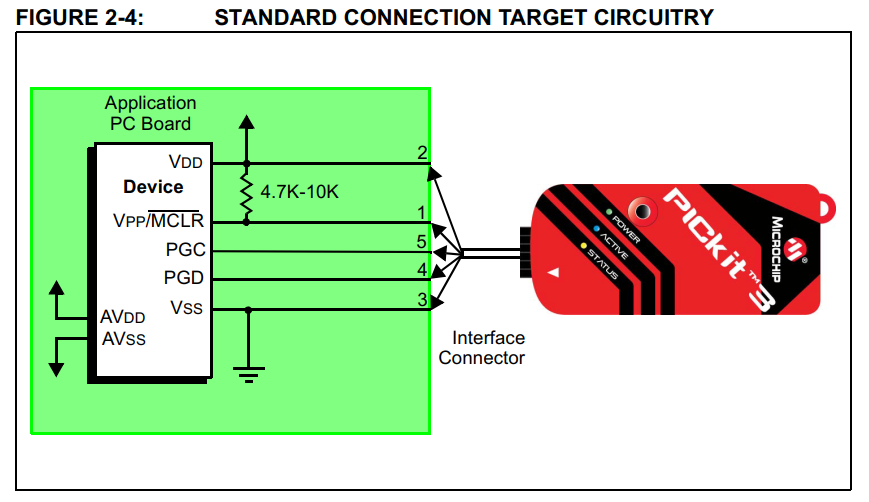

Все модули системы Theremino имеют ICSP коннектор, Это позволяет легкое программирование “в цепи”, с тип PicKit2 программист, Pickit3 или аналогичный.

На позиции PIN-код 1 обозначается белая точка. В более новых версиях с треугольником, как программист PicKit2 и PicKit3. Во всех случаях ПИН 1 всегда указывается с “VPP”.

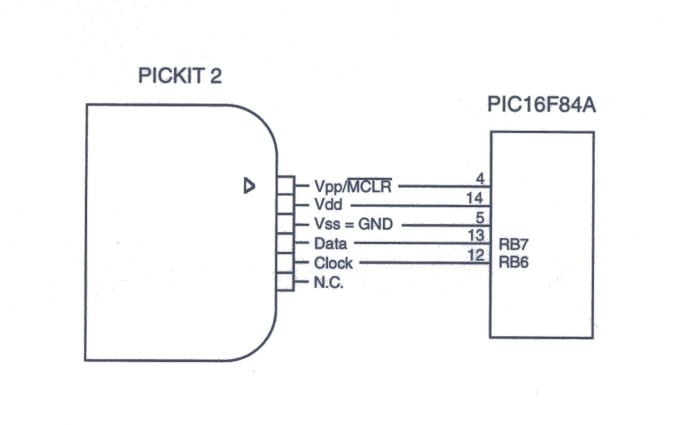

Кабель для программирования, как правило, имеет шесть проводов, Хотя ICSP коннектор имеют пять. Шестой проволока мне нужно использовать программист как осциллограф, или анализатор сигналов, и вам не нужно программа, Тогда мы дадим отключен.

На некоторых программистов найти местоположение провода “1” Это может быть трудно. Например PicKit3 Olimex имеет не треугольник, или p, для обозначения этого. Даже читать руководство не удается найти ПИН 1. Только Публикация изображений не относятся к разъему на контроллере, но на бесполезные программирование пластины. Таким образом, чтобы найти ПИН 1, использовать следующее изображение ’:

Предположить, что вы отмечать свой PIN-код 1 с треугольником или черная точка, проведение программист с светодиоды и разъем внизу.

Лучше купить PicKit2, который легче использовать PicKit3.

На eBay легко найти их, Вот некоторые ссылки:
http://www.ebay.it/itm/161327061057
http://www.ebay.it/itm/191911587734
http://www.ebay.it/itm/122179854117 (дешевые но медленно Доставка из Китая)

Или на Amazon:
HTTPS://www.Amazon.IT/…….pickit2 (Amazon стоимостью чуть больше)

Пример PicKit2 для продажи на eBay – ’ нажмите на изображение, чтобы увеличить.

Если предыдущая ссылка больше не действительны, пожалуйста, сообщите нам. Чтобы найти похожие предлагаю вам сделать поиск на eBay, со словами “USB Программатор PICKIT2”.

Планирование “в цепи” Он проверяет, заполните форму и у вас есть уверенность, что все будет хорошо. Вместо этого забивать не даже уверен, что мы можем запланировать (отсутствуют внешние компоненты и источник питания). И вам сэкономить время, Она занимает больше времени, чтобы проверить вне пик от розетки и переместить его в окончательной цепи. Так что не купить Сабо наряду с программист. Дорого и остаются неиспользованными в ящик.

Забудьте об этом, являются сложными, дорого и очень медленно, никогда не будет их использовать. Есть более эффективные способы отладки, к примеру MPLAB Эмуляторы, Но прежде всего хитрости (Измените в нужном месте и посмотреть, что происходит) дихотомических и техника (разделить проблему на две части и повторять, пока вы найдете л ’ ошибка).

Первый уровень сложности, планирует использовать HEX файлов, подготовленные нами и программировать их с PicKit2. Немного’ более громоздким запрограммировать их с PicKit3.

Третий уровень, только для смелых, Это MPLAB, Она также позволяет вам изменить прошивку и перекомпилировать его. Трудно начало MPLAB, потому что вы также должны установить компиляторы. В дополнение к этому, Он сказал, что с MPLAB и PicKIt2 вы можете запрограммировать все модели ПОС. И почти наверняка нельзя использовать PicKit3.

И наконец c ’ является MPLAB X, что делает программирование PIC реальной весело (очень похож на азартная игра). MPLAB X была написана, чтобы позволить программирование на Apple и Linux, и не только это не возможно программировать с Mac OS и Ubuntu, но вы больше не можете программировать даже с Windows. Нас Мы не могли заставить его работать на любой из наших ПОС и вот некоторые комментарии, найти в сети:
английский “… К сожалению, сочетание новых идей, Компиляторы и устройств часто может привести к возникновению серьезных проблем. Именно поэтому его часто называют «крае», Благодаря потянув из волос, скрежет зубов, лишение сна и случайные кровопотери, Хотя устранение этих проблем…»
итальянский “…К сожалению, сочетание новых IDE, Компиляторы и устройств часто может вызвать серьезные проблемы. Это часто называют на английском языке, как “степени кровотечения”, из-за разрывая волосы, скрежетание зубами, лишение сна и случайные кровотечения, При решении этих проблем…”

К сожалению с сотни моделей ПОС, компиляторы, программисты и отладчиков, Никто может поддерживать паритет между инструменты разработчика. Прежде чем появится возможность исправить все ошибки, Микрочип проектирует около десяти других ПОС и начать над. Мы таким образом завершение их себе, как нам нужно.

Это не вина микрочип, абсолютно! Мы рады, что производят микро для каждой потребности, от микроскопических те до очень мощные dsPIC, и что они по-прежнему производят более лучше модели, Это просто трудно с ним. Другие производители (Atmel) продолжать производить же микро пятнадцать лет, ADC всегда одинаковы, производительность до сих пор то же самое…

Скоро мы будем передавать PIC24FJ128GB202 (с два дополнительных бит АЦП, затем четыре раза более точной) и еще более осложнить проблемы программирования (особенно для тех, кто на PicKit3).

Для работы некоторых ПОС и программистов может понадобиться:
– Вручную выбрать семьи (24) и модель ПОС.
– Мощность модуля от USB во время программирования.
– Питание от тот же компьютер, который подключен к программист.
– Использование программирования высокого напряжения (HVP).
– Выполните удаление.
– Отключить запись защищать.
– Открытые, с помощью блокнота, файл «PICkit2.ini» расположен рядом с «PICkit2V2.exe».
– Измените строку «PE24: Y «в «PE24: N».

Линия «PE:24: Не «отключает загрузку» программирование исполнительной», в некоторых случаях, предотвращает программа.

Вместо этого установите «Быстрый программирование» это хорошая идея. Двойная скорость программирования.

Лучше не делать чтений памяти, потому что во многих случаях они обманывают. Программа загрузки ваш HEX, нажать «Написать» и проверка зеленый, написание «Программирование успешно». В некоторых случаях они появляются «Предупреждения» в оранжевый, Но независимо. ПИК запрограммирован хорошо, хотя есть предупреждение.

Только истинное испытание, USB, которая активизируется и СИД мигает. В образце светодиод мигает быстро, как можно скорее, как программирование, Вместо этого на рабов во главе мигает только после настройки ПИН-кода с применением HAL.

Эта утилита позволяет программировать пик без установки MPLAB. Просто получите файл HEX и программист PicKit2. Версия, которую мы публикуем основана на версии 2.61 Микрочип, что больше обновлений на протяжении многих лет. Мы исправили многие незначительные недостатки и мы переименовали 3. 0.

Не обманывайте версий, EXE, всегда называется PicKit2V2 была удалена, потому что он работает на PicKit2 программист версия 2. Версия приложения не является 2 Но то, что написано имя ZIP-файла.
PicKit2_Programmer_V3.0.zip
Pickit2_Programmer_V3.0_WithSources.zip (Версия для программистов)

Версия 3.2 также включает в себя “Файл устройства” изменено на программу новых PIC24FJ128GB202 (мы завершаем прошивку 202 потому что у них есть непреодолимые недостатки). Она также включает в себя отключение “Исполнительный программирования” чтобы предотвратить проблемы с некоторыми ПОС.
PicKit2_Programmer_V3.2.zip
Pickit2_Programmer_V3.2_WithSources.zip (Версия для программистов)

Версия 3.3 работает лучше. Нижней панели, что указывает на завершение операций теперь течет в обычном порядке, и до конца. В “Файл устройства” Она изменяется программировать некоторый небольшой ПИК как 12F1571 и есть другие “Файл устройства” что может быть полезным для тех, кто знает, как редактировать их и заменить их. Наконец, когда вы идете в меню “Справка / О” версия правильно сообщается как 3.3 (в предыдущих версиях это было всегда 3.0).
PicKit2_Programmer_V3.3.zip
Pickit2_Programmer_V3.3_WithSources.zip (Версия для программистов)

Эти направления для использования ’, Оба на итальянском и английском языках, в файле “Theremino_Pickit3_ReadMe” расположен в папке “Документы”.

Программа “Ноутбук”, не устанавливайте его в C:Программ, но просто извлечь его из ZIP, в una нового dell’utente, например вложенная папка документов.

Этот ZIP-файл содержит все необходимое для программирования с PicKit3. Есть также наши изменения в “PK2DeviceFile.dat”, с которой мы смогли запланировать новые PIC24FJ128GB202.
PicKit3_Programmer_V4.0.zip
Pickit3_Programmer_V4.0_WithSources.zip (Версия для программистов)

К сожалению как PicKit2 что PicKit3 не являются полными и не программировать все модели ПОС. Это приложение служит для завершения и правильные данные (которые находятся в файле “PK2DeviceFile.dat”). Мы использовали его для исправления битовые маски для PIC24FJ128GB202 с исправление мы могли бы их и программирования.
DeviceFile_Editor.zip

Вот спецификации всех ПОС, используемых в системе Theremino, Вместе с нотами приложения, данные для семей ПОС и ошибки.
PIC_Datasheets

Чтобы внести изменения в прошивки необходимо установить MPLAB и компилятор языка C. Мы рекомендуем вам установить MPLAB версии 8.92 от здесь: MPLAB_Archives (должны были исчезнуть здесь: MPLAB_IDE_8_92.zip)

После установки MPLAB C30, компилятор должен быть установлен: C30_Compiler
Зарегистрируйтесь для загрузки компилятор C30 не является обязательным, Микрочип не рассылаем спам. C30 компилятор должен быть установлен в версии “Облегченный”, не хватает лишь немного оптимизации. Код немного больше, но это не имеет значения, потому что у нас очень открытые места в памяти (должны были исчезнуть здесь: MPLABC30Combo_v3_31.zip)

Наконец, вам придется загрузить полный проект (не только HEX файлов), заполнить его, Убедитесь, что не было никаких ошибок во время компиляции и записать его с ПОС.

MPLAB X
Новый X MPLAB, как известно, имеют ряд difettucci, Прежде всего вы не можете запрограммировать ПОС. Для тех, кто хочет попробовать, связь это: MPLAB_X

Все модули системы Theremino производятся с микро контроллеров серии микрочип 24. Мастер использует PIC24FJ64GB002, рабы, используя PIC24F16KA101. Эти микро контроллеры работают на 3.3 Вольт для напряжения 5 Вольт довольно нестабильной USB порт, стабилизируется регулятором микрочип LDO (Низкая отсева) MCP1700 регулятор типа 3,3 В.

Мы выбрали компонентов Microchip, по самой своей природе, Это позволило нам осуществить следующие нововведения:
– UART транспондер на одного провода.
– Скорость передачи данных USB 12 серийный мегабит в секунду и до 4 мегабит в секунду.
– ADC ветерок, с надлежащей передискретизация, производить эффективное разрешение над 14 бит (и до 16 бит с последней PIC24FJ128GB202)
– CTMU технология, которая облегчает мера способности очень маленький.
– Низкий расход топлива благодаря NW XLP™ Технология.
– Возможность построения небольших модулей благодаря SOIC Low Pin Count.
– Отличная поддержка в режиме таблицы и ApplicationNotes.
– Удобные и бесплатные инструменты.

Программаторы: Программатор микропроцессоров PIC – PICKIT 3 + Универсальный адаптер для DIP микросхем ZIF панель

Семейство Baseline
—————-
PIC10F200 PIC10F202 PIC10F204 PIC10F206
PIC10F220 PIC10F222
PIC12F508 PIC12F509 PIC12F510 PIC12F519
PIC16F505 PIC16F506 PIC16F526
PIC16F54 PIC16F57 PIC16F59

Семейство Midrange/Standard
—————-
PIC12F609 PIC12HV609
PIC12F615 PIC12HV615
PIC12F629 PIC12F635# PIC12F675 PIC12F683#
PIC16F610 PIC16HV610 PIC16F616 PIC16HV616
PIC16F627 PIC16F628 PIC16F639
PIC16F627A PIC16F628A PIC16F648A
PIC16F630 PIC16F631 PIC16F636# PIC16F676
PIC16F677 PIC16F684# PIC16F685# PIC16F687#
PIC16F688# PIC16F689# PIC16F690#
PIC16F72+
PIC16F73+ PIC16F74+ PIC16F76+ PIC16F77+
PIC16F716
PIC16F737+ PIC16F747+ PIC16F767+ PIC16F777+
PIC16F785 PIC16HV785
PIC16F84A PIC16F87# PIC16F88#
PIC16F818# PIC16F819#
PIC16F870 PIC16F871 PIC16F872
PIC16F873 PIC16F874 PIC16F876 PIC16F877
PIC16F873A PIC16F874A PIC16F876A PIC16F877A
PIC16F882#
PIC16F883# PIC16F884# PIC16F886# PIC16F887#
PIC16F913# PIC16F914# PIC16F916# PIC16F917#
PIC16F946#

Семейство Midrange/1. 8V Min
—————-
PIC16F722* PIC16LF722*
PIC16F723* PIC16LF723* PIC16F724* PIC16LF724*
PIC16F726* PIC16LF726* PIC16F727* PIC16LF727*

Семейство PIC18F
————–
PIC18F242 PIC18F252 PIC18F442 PIC18F452
PIC18F248 PIC18F258 PIC18F448 PIC18F458
PIC18F1220 PIC18F1320 PIC18F2220
PIC18F1230 PIC18F1330 PIC18F1330-ICD*
PIC18F2221 PIC18F2320 PIC18F2321 PIC18F2331
PIC18F2410 PIC18F2420 PIC18F2423 PIC18F2431
PIC18F2450 PIC18F2455 PIC18F2458 PIC18F2480
PIC18F2510 PIC18F2515 PIC18F2520 PIC18F2523
PIC18F2525 PIC18F2550 PIC18F2553 PIC18F2580
PIC18F2585
PIC18F2610 PIC18F2620 PIC18F2680 PIC18F2682
PIC18F2685
PIC18F4220 PIC18F4221 PIC18F4320 PIC18F4321
PIC18F4331 PIC18F4410 PIC18F4420 PIC18F4423
PIC18F4431 PIC18F4450 PIC18F4455 PIC18F4458
PIC18F4480
PIC18F4510 PIC18F4515 PIC18F4520 PIC18F4523
PIC18F4525 PIC18F4550 PIC18F4553 PIC18F4580
PIC18F4585
PIC18F4610 PIC18F4620 PIC18F4680 PIC18F4682
PIC18F4685 PIC18F6310 PIC18F6390 PIC18F6393*
PIC18F6410 PIC18F6490 PIC18F6493* PIC18F6520
PIC18F6525 PIC18F6527
PIC18F6585 PIC18F6620 PIC18F6621 PIC18F6622
PIC18F6627 PIC18F6628 PIC18F6680 PIC18F6720
PIC18F6722 PIC18F6723
PIC18F8310 PIC18F8390 PIC18F8393* PIC18F8410
PIC18F8490 PIC18F8493*
PIC18F8520 PIC18F8525 PIC18F8527 PIC18F8585
PIC18F8620 PIC18F8621 PIC18F8622 PIC18F8627
PIC18F8628
PIC18F8680 PIC18F8720 PIC18F8722 PIC18F8723

Семейство PIC18F_J
—————–
PIC18F24J10 PIC18F25J10 PIC18F44J10 PIC18F45J10
PIC18LF24J10 PIC18LF25J10 PIC18LF44J10 PIC18LF45J10
PIC18F63J11 PIC18F63J90 PIC18F64J11 PIC18F64J90
PIC18F65J10 PIC18F65J11 PIC18F65J15 PIC18F65J50
PIC18F65J90
PIC18F66J10 PIC18F66J11 PIC18F66J15 PIC18F66J16
PIC18F66J50 PIC18F66J55 PIC18F66J60 PIC18F66J65
PIC18F67J10 PIC18F67J11 PIC18F67J50 PIC18F67J60
PIC18F83J11 PIC18F83J90 PIC18F84J11 PIC18F84J90
PIC18F85J10 PIC18F85J11 PIC18F85J15 PIC18F85J50
PIC18F85J90
PIC18F86J10 PIC18F86J11 PIC18F86J15 PIC18F86J16
PIC18F86J50 PIC18F86J55 PIC18F86J60 PIC18F86J65
PIC18F87J10 PIC18F87J11 PIC18F87J50 PIC18F87J60
PIC18F96J60 PIC18F96J65 PIC18F97J60

Семейство PIC18F_K
—————–
PIC18F13K50* PIC18LF13K50* PIC18F14K50* PIC18LF14K50*
PIC18F14K50-ICD*
PIC18F24K20 PIC18F25K20 PIC18F26K20*
PIC18F44K20 PIC18F45K20 PIC18F46K20*

Семейство PIC24
————-
PIC24FJ16GA002 PIC24FJ16GA004
PIC24FJ32GA002 PIC24FJ32GA004
PIC24FJ48GA002 PIC24FJ48GA004
PIC24FJ64GA002 PIC24FJ64GA004
PIC24FJ64GA006 PIC24FJ64GA008 PIC24FJ64GA010
PIC24FJ96GA006 PIC24FJ96GA008 PIC24FJ96GA010
PIC24FJ128GA006 PIC24FJ128GA008 PIC24FJ128GA010
PIC24FJ128GA106* PIC24FJ128GA108* PIC24FJ128GA110*
PIC24FJ192GA106* PIC24FJ192GA108* PIC24FJ192GA110*
PIC24FJ256GA106* PIC24FJ256GA108* PIC24FJ256GA110*

PIC24FJ64GB106* PIC24FJ64GB108* PIC24FJ64GB110*
PIC24FJ128GB106* PIC24FJ128GB108* PIC24FJ128GB110*
PIC24FJ192GB106* PIC24FJ192GB108* PIC24FJ192GB110*
PIC24FJ256GB106* PIC24FJ256GB108* PIC24FJ256GB110*

PIC24HJ12GP201 PIC24HJ12GP202
PIC24HJ16GP304*
PIC24HJ32GP202* PIC24HJ32GP204*
PIC24HJ64GP206 PIC24HJ64GP210 PIC24HJ64GP506
PIC24HJ64GP510
PIC24HJ128GP206 PIC24HJ128GP210 PIC24HJ128GP306
PIC24HJ128GP310 PIC24HJ128GP506 PIC24HJ128GP510
PIC24HJ256GP206 PIC24HJ256GP210 PIC24HJ256GP610

Семейство dsPIC33
—————
dsPIC33FJ12GP201 dsPIC33FJ12GP202
dsPIC33FJ16GP304*
dsPIC33FJ32GP202* dsPIC33FJ32GP204*
dsPIC33FJ64GP206 dsPIC33FJ64GP306 dsPIC33FJ64GP310
dsPIC33FJ64GP706 dsPIC33FJ64GP708 dsPIC33FJ64GP710
dsPIC33FJ128GP206 dsPIC33FJ128GP306 dsPIC33FJ128GP310
dsPIC33FJ128GP706 dsPIC33FJ128GP708 dsPIC33FJ128GP710
dsPIC33FJ256GP506 dsPIC33FJ256GP510 dsPIC33FJ256GP710

dsPIC33FJ12MC201 dsPIC33FJ12MC202
dsPIC33FJ16MC304*
dsPIC33FJ32MC202* dsPIC33FJ32MC204*
dsPIC33FJ64MC506 dsPIC33FJ64MC508 dsPIC33FJ64MC510
dsPIC33FJ64MC706 dsPIC33FJ64MC710
dsPIC33FJ128MC506 dsPIC33FJ128MC510 dsPIC33FJ128MC706
dsPIC33FJ128MC708 dsPIC33FJ128MC710
dsPIC33FJ256MC510 dsPIC33FJ256MC710

Семейство dsPIC30
—————
dsPIC30F2010 dsPIC30F2011 dsPIC30F2012
dsPIC30F3010 dsPIC30F3011 dsPIC30F3012
dsPIC30F3013 dsPIC30F3014
dsPIC30F4011 dsPIC30F4012 dsPIC30F4013
dsPIC30F5011^ dsPIC30F5013^ dsPIC30F5015
dsPIC30F5016
dsPIC30F6010A dsPIC30F6011A dsPIC30F6012A
dsPIC30F6013A dsPIC30F6014A dsPIC30F6015

^ – Эти 2 микроконтроллера не поддерживают low VDD программирование.

Семейство dsPIC30 SMPS
——————–
dsPIC30F1010
dsPIC30F2020 dsPIC30F2023

Семейство PIC32
——————–
PIC32MX320F032H* PIC32MX320F064H* PIC32MX320F128L*
PIC32MX320F128H*
PIC32MX340F256H*
PIC32MX360F256L* PIC32MX360F512L*
PIC32MX440F128L* PIC32MX440F256H*
PIC32MX460F256L* PIC32MX460F512L*

Семейство KEELOQ HCS
——————–
HCS200 HCS201 HCS300 HCS301 HCS320
HCS360 HCS361 HCS362

MCP250xx CAN Devices
——————–
MCP25020* MCP25025*
MCP25050* MCP25055*

!!ВАЖНО!! – MCP250xx однократнопрограммируемые!

Семейство Serial EEPROM
——————–
ПРИМЕЧАНИЕ: Другие поддерживаемые значения напряжения указаны в круглых скобках около устройства.
Выбирайте индекс “LC”, чтобы программировать другие возможные значения напряжения.

24LC00 (AA)(C) 25LC010A (AA)
24LC01B (AA) 25LC020A (AA)
24LC02B (AA) 25LC040A (AA)
24LC04B (AA) 25LC080A (AA)
24LC08B (AA) 25LC080B (AA)
24LC16B (AA) 25LC160A (AA)
24LC32A (AA) 25LC160B (AA)
24LC64 (AA)(FC) 25LC320A (AA)
24LC128 (AA)(FC) 25LC640A (AA)*
24LC256 (AA)(FC) 25LC128 (AA)
24LC512 (AA)(FC) 25LC256 (AA)
24LC1025 (AA)(FC) 25LC512 (AA)
25LC1024 (AA)

93LC46A/B/C (AA)(-C)
93LC56A/B/C (AA)(-C)
93LC66A/B/C (AA)(-C)
93LC76A/B/C (AA)(-C)
93LC86A/B/C (AA)(-C)

{/spoiler}

Отладочная плата для микроконтроллеров PIC

Предлагаемый вариант отладочной платы предназначен для проверки и отладки программ микроконтроллеров семейства PICmicro в корпусе DIP-28, например: PIC18F2525, PIC18F2620, PIC16F76, PIC18F73, PIC16F870, PIC18F873, PIC18F876 и многих других. Она может быть полезна как начинающим радиолюбителям, так и опытным разработчикам встраиваемого программного обеспечения.

Схема отладочной платы представлена на рис. 1. Она имеет “на борту” следующий набор элементов: ЖКИ Wh2602J-YYH-CT (HG1), кнопочную клавиатуру (SB1 -SB16), два светодиода для поверхностного монтажа (HL1 и HL2), звуковой излучатель HCM1606X (HA1) с встроенным генератором, цифровой датчик температуры DS18B20 (BK1), стабилизатор напряжения питания 5 В (DA1) и панель для установки микроконтроллера DD1.

Рис. 1. Схема отладочной платы

Такая комплектация позволяет загружать в микроконтроллер, установленный на плату в качестве DD1, самые разнообразные по сложности и назначению программы и проверять их в действии. Например, программу калькулятора, способного выполнять различные арифметические действия, использующую кнопочную клавиатуру и ЖКИ, или прилагаемую к статье программу цифрового термометра. Дополнительно задействовав излучатель звука HA1, можно испытывать программы различных сигнализаторов, таймеров и будильников. И многое-многое другое.

Выключатель SA1 предназначен для включения и выключения питания платы. Выключателем SA2 управляют подсветкой экрана ЖКИ, а подстроечным резистором R9 регулируют контрастность изображения на нём. Разъём X1 предназначен для подключения программатора (PicKit2, PicKit3 или аналогичного).

Чертёж отладочной платы изображён на рис. 2, её изготавливают из фольгированного с двух сторон стеклотекстолита толщиной 1,5 мм. Расположение элементов на плате показано на рис. 3. Для микроконтроллера DD1 на ней установлена панель DIP-28. Выключатели SA1 и SA2 – IS-1390. Кнопки SB1-SB16 – TC-12ET (KLS7-TS1204) или подобные.

Рис. 2. Чертёж отладочной платы

Рис. 3. Расположение элементов на плате

В качестве примера того, как работать с отладочной платой, предлагаю руководство по превращению её в цифровой термометр. Помимо самой отладочной платы в сборе и микроконтроллера PIC16F876-20I/SP, потребуются программатор PicKit2 либо PicKit3 и компьютер с установленной на нём средой разработки программ для микроконтроллеров PICmicro MPLAB IDE.

Она бесплатна, её последнюю версию (на момент написания статьи – MPLAB X IDE v.3.65) можно найти по адресу http://www.microchip.com/mplab/ mplab-x-ide на официальном сайте компании Microchip. Скачав установочный пакет этой среды, запустите её установку и следуйте выводимым на экран компьютера инструкциям. В окне Select Programs установщика отметьте “галочками” все пункты.

Можно установить и работающий совместно с MPLAB компилятор языка Си, хотя для приложенной к статье программы цифрового термометра, написанной на языке ассемблера, он не нужен. Последнюю на момент написания статьи версию компилятора XC8 Compiler V. 1.42 скачивают по адресу http://www.microchip.com/ mplab/compilers. Он предназначен для восьмиразрядных микроконтроллеров семейства PICmicro. Его бесплатный вариант отличается от платного только степенью оптимизации выходного кода и вполне достаточен для большинства задач. По умолчанию компилятор будет помещён в папку с уже установленной MPLAB Х IDE.

Запустите MPLAB Х IDE и выберите в меню PROJECTS пункт Create New, в результате чего на экране компьютера будет открыто окно New Project. Выберите в нём Standalone Project и нажмите на экранную кнопку Next. В открывшемся окне выберите тип используемого микроконтроллера (в нашем случае это PIC16F876) и, нажав на экранную кнопку Next, перейдите в окно Select Tool. Выберите в нём используемый программатор, например PicKit3. В следующем окне Select Compiler выберите ассемблер mpasm(v5.54).

И наконец, в окне Select Program Name and Folder задайте имя проекта и папку, в которой он будет храниться. Чтобы в текстах программ правильно отображалась кириллица, обязательно укажите в поле Encoding кодировку windows-1251. В завершение подготовки к созданию проекта нажмите на экранную кнопку Finish.

В открывшемся окне на вкладке Projects щёлкните правой кнопкой мыши по пункту Source Files и выберите в выпавшем меню пункт Add existing items. Укажите путь к заранее помещённому на жёсткий диск компьютера (желательно в папку проекта) файлу исходного текста программы на языке ассемблера. В нашем случае это файл Thermo.asm из приложения к статье.

Дважды щёлкните левой кнопкой мыши по имени добавленного файла. Он будет открыт в окне редактора среды MPLAB. Затем нажмите на экранную кнопку с изображением молотка      . Начнётся трансляция программы. О её успешном завершении будет свидетельствовать сообщение “BUILD SUCESSFUL” в окне Output. В папке проекта появится готовый к загрузке в память микроконтроллера HEX-файл.

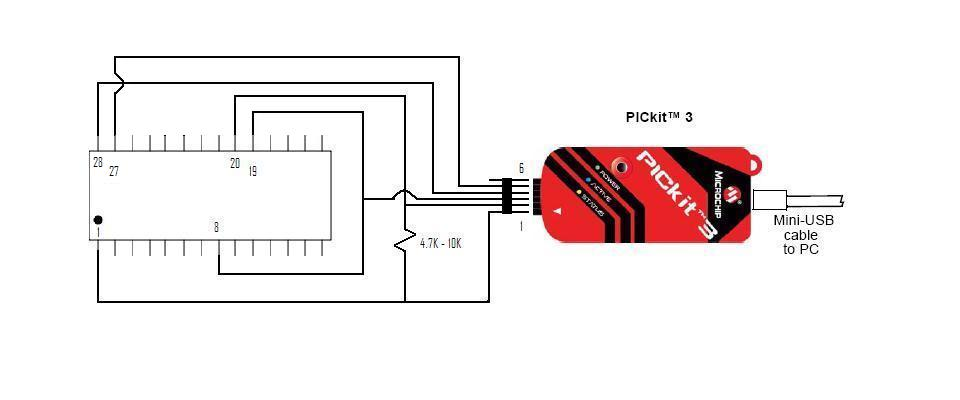

Теперь остаётся только запрограммировать микроконтроллер. Для этого необходимо подключить программатор к отладочной плате, как показано на рис. 4 (надпись на экране индикатора появится только после завершения программирования и запуска программы). Учтите, что расположение одноимённых контактов соединяемых разъёмов отладочной платы и программатора различно. Программатор необходимо также соединить с компьютером.

Рис. 4. Подключение программатора к отладочной плате

Прежде чем приступать к программированию, необходимо подать на разъём X2 напряжение питания 6…15 В от любого источника, например батареи “Крона” (6А22). Запитать плату можно и от программатора. Для этого следует в окне Project Properties выбрать категорию Conf:[default], а в ней выбрать пункт с именем используемого программатора. В поле Option categories следует установить Power, и в появившемся списке отметить строку “Power target circuit from…”, завершающуюся именем выбранного программатора.

Чтобы выполнить трансляцию программы и программирование микроконтроллера, нажмите на экранную кнопку  . Об успешном завершении программирования будет свидетельствовать сообщение “Programming/Verify complete”. Отладочная плата превратилась в цифровой термометр.

Загрузить имеющийся HEX-файл программы в установленный на отладочную плату микроконтроллер можно, не запуская MPLAB X IDE, с помощью утилиты MPLAB IPE. Онаустанавливает-ся автоматически вместе со средой и служит для непосредственного программирования микроконтроллера, стирания и чтения его памяти. Запустив MPLAB IPE 3.65 из меню “Пуск” компьютера, в открывшемся окне нужно указать тип используемого микроконтроллера и путь к подлежащему загрузке HEX-файлу. В данном случае – к приложенному к статье файлу Thermo.hex, который должен быть заранее помещён на один из дисков компьютера.

Программа сама опознает подключённый к компьютеру программатор PicKit3 или другой из имеющегося в ней списка. Подключив отладочную плату к программатору, нажмите на экранную кнопку Program. Но если микроконтроллер уже был в употреблении и в его памяти записана какая-либо информация, предварительно нужно её стереть, нажав на экранную кнопку Erase. После успешного завершения программирования на экране компьютера вслед за списком запрограммированныхобластей памяти микроконтроллера появится сообщение “Programming/Verify complete”.

Программа цифрового термометра находится здесь.

Автор: В. Лазарев, г. Вязьма Смоленской обл.

Компактный программатор PICKit2 и его отладочные платы.

Компактный программатор PICKit2 и его отладочные платы.

Описание PICKit2

PICKit2, а сейчас и новая версия PICKit3, представляют собой компактный внутрисхемный программатор, поддерживающий большинство микроконтроллеров, выпускаемых Microchip. Для некоторых кристаллов доступно не только программирование , но и внутрисхемная отладка проектов. С компьютером, программаторы серии PICKit, связываются посредством стандартного USB интерфейса. Это в значительной мере

повышает привлекательность устройств, так как не требует решать проблему отсутствия COM-порта, как это было для многих старых моделей. Связь с целевым устройством осуществляется посредством шестиконтактного разъема с шагом 2.54мм. При необходимости, программатор может играть роль источника питания для устройства, работая от шины питания USB.

Так как PICKit2 разработан в Microchip, его поддержка включена в фирменную IDE под названием MPLAB. Имеется также внешняя оболочка, с помощью которой можно прошивать файлы, подготовленные в иных системах разработки.

PICKit2 оставляет очень приятное впечатление. Компактный и удобный корпус, широкие возможности, поддержка в IDE, бесплатное ПО для работы, делают PICKit2 востребованным для многих непрофессиональных разработчиков. Единственное, чего не хватает программатору – панельки с нулевым усилием для программирования отдельных микросхем. Такой элемент можно изготовить самостоятельно, но в нужный момент он почему-то может не оказаться по рукой.

Отладочные платы

В комплект поставки программатора PICKit2 может входить несколько вариантов отладочных плат. На сегодняшний день доступны следующие варианты:

• DM164120-1 Low Pin Count Demo Board. Плата предназначена для разработки устройств на микроконтроллерах с количеством выводов 8,14,20.
• DM164120-2 44-Pin Demo Board. Плата содержит микроконтроллер PIC16F887. Также имеется макетное поле для компонентов поверхностного монтажа.
• DM164120-3 28-Pin Demo Board. Плата содержит микроконтроллер PIC16F8860. Микроконтроллер и макетное поле для штыревого монтажа.
• DM164120-4 18-Pin Demo Board. Плата содержит микроконтроллер PIC16F1827. По своей структуре напоминает DM164120-1.
• DM164120-4 PIC18 J-Series 64/80-Pin Demo Board. Самая серьезная отладочная плата из данной серии содержит микроконтроллер PIC18F87J10.

Также, программатор PICKit2 может быть использован и с другими устройствами, как производства Microchip, так и сторонних разработчиков, например PIC-MT-USB или Amicus18.

Отладочная плата DM164120-1

Данная плата стала самой первым, и самым простым устройством, используемым совместно с PICKit2. Плата предназначена для работы с микроконтроллерами в корпусе DIP8, DIP14, DIP20. В комплект поставки входит микроконтроллер PIC16F690.

На плате установлены следующие устройства:

• Панелька для целевых микроконтроллеров
• PLD разъем, на который выведены все вывода микроконтроллера в корпусе DIP14.
• Разъем программатора
• Разъем внешнего питания с перемычкой выбора
• Пользовательская кнопка
• 4 светодиода с перемычками подключения к МК
• Потенциометр
• Макетное поле

Все вывода любого микроконтроллера разведены в виде отверстий на плате. Это позволяет создавать самые разнообразные устройства. Макетное поле выполнено в виде отдельных отверстий, которые никак не соединены между собой, за исключением шин питания. Это конечно повышает универсальность, но значительно увеличивает трудоемкость монтажа.

Отладочные платы, при некотором изменении и необходимом позиционировании, могли бы стать отличной альтернативой таким крупным проектам как Arduino. К сожалению, их возможность практического применения оставляет желать лучшего, а самый удачный вариант использования – изучение возможностей микроконтроллеров PIC и макетирование несложных устройств.

В настоящее время на смену PICKit2 пришла новая модель PICKit3. Ее сердцем стал микроконтроллер серии PIC24. Основным достоинством PICKit3 считается полная поддержка новых. 32-разрядных микроконтроллеров PIC32. Поэтому, несмотря на то, что PICKit2 еще можно найти в продаже, он уже фактически стал историей. Тем не менее вторая версия еще послужит, так как младшие семейства Microchip она шьет без проблем.

You have no rights to post comments

51792A

% PDF-1.5 % 1 0 obj > / OCGs [871 0 R] >> / Тип / Каталог >> эндобдж 1207 0 объект > поток application / pdf

FranklinGothic-DemiITC Franklin GothicDemiType 1001.002FalseFRD _____. PFB; ФРД _____. ПФМ

Белый CMYKPROCESS0. 0000000.0000000.0000000.000000

C = 15 M = 100 Y = 90 K = 10CMYKPROCESS 14.999998100.00000090.00000410. 000002

C = 75 M = 0 Y = 100 K = 0CMYKPROCESS75. 0000000.000000100.0000000.000000

C = 100 M = 100 Y = 25 K = 25CMYKPROCESS100. 000000100.00000025.00000025.000000

C = 50 M = 50 Y = 60 K = 25CMYKPROCESS50. 00000050.00000060.00000225.000000

PANTONE 485 CV 2SPOT100. 000000CMYK100.000000100.000000100.000000100.000000

C = 30 M = 0 Y = 95 K = 0CMYKPROCESS30. 0000010.00000094.9999990.000000

7. Программирование с использованием PICkit 3

Предупреждение: Использование PICkit для программирования P-Star приведет к безвозвратному стиранию его загрузчика USB, поэтому вы не сможете запрограммировать его через USB с помощью утилиты Pololu USB Bootloader. Также будет удален серийный номер устройства.

PICkit 3 от Microchip – это аппаратный отладчик и программатор для микроконтроллеров PIC, которые можно использовать для программирования P-Star.

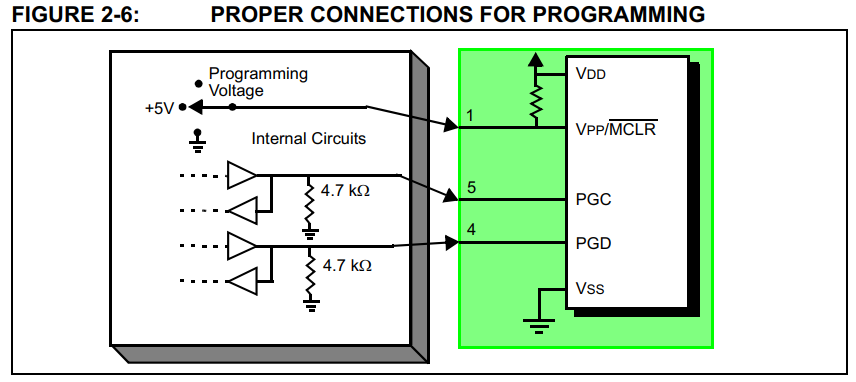

PICkit 3 имеет гнездовой разъем с шестью контактами. Пять из этих выводов необходимо подключить к P-Star для его программирования:

• Контакт 1 PICkit 3, который обозначен треугольником на корпусе PICkit, подключается к контакту MCLR P-Star.
• Контакт 2 подключается к VDD.
• Контакт 3 подключается к GND.
• Контакт 4 подключается к RB7 (также известному как PGD).
• Контакт 5 подключается к RB6 (также известному как PGC).
• Контакт 6 должен оставаться неподключенным.

Помимо этих подключений, P-Star также должен быть запитан (PICkit 3 не подает питание).

На рисунке ниже показан один из способов подключения P-Star к PICkit 3. Направленный вверх штекерный разъем 1 × 4 припаян к VDD, GND, RB7 и RB6. Эти контакты подключаются к PICkit 3 с помощью перемычек премиум-класса «папа-мама». Вывод MCLR подключен к PICkit 3 через макетную плату и перемычку премиум-класса «папа-папа». PICkit 3 должен быть подключен через USB к компьютеру, а P-Star должен получать питание либо от порта USB, либо от вывода VIN.На рисунке ниже показан P-Star 25K50 Micro, но такая же установка может быть использована и с P-Star 45K50 Mini, поскольку 5 контактов ICSP находятся в одном положении.

Другой вариант подключения P-Star к PICkit – припаять направленные вверх выводы заголовка на всех пяти выводах программирования, как показано ниже. Затем PICkit 3 может быть напрямую подключен к этому пятиконтактному разъему, или он может быть подключен через набор перемычек премиум-класса «папа-мама».Такая конфигурация выводов заголовка предотвращает подключение вывода MCLR непосредственно к макетной плате, но его все же можно подключить с помощью перемычки.

Плакат по настройке PICkit 3

Загрузить

Плакат по настройке PICkit 3
