Пропала подсветка панели приборов на ВАЗ-2114: не горит

Приборная панель – это первый указатель исправности автомобиля для водителя, а также способ управления разными бортовыми системами. Днем, по большому счету, подсветка приборки не нужна, а вот ночью – это необходимый компонент для безопасного управления автомобилем. Так, неисправность подсветки может привести даже к ДТП, поэтому при возникновении неисправности, ее необходимо устранить в кратчайшие сроки.

Пропала подсветка панели приборов, что делать?

Лед-подстветка приборки

Потухла приборная панель – страшный сон любого водителя, поскольку с исчезновением света могут последовать и другие неисправности, такие как неработающие приборы спидометра и других указателей.

Поэтому, стоит понимать, что если панели приборов не горит, то устранить эту проблему необходимо сразу, но не все автолюбители способны на это.

Стоит понимать, что если пропала подсветка, то проблема кроется, где-то в электрических цепях. Именно здесь необходимо искать неисправность. Для этого потребуются конструктивные знания бортовой цепи транспортного средства, тестер и попутные инструменты, такие как изолента, паяльник или другое. Конечно, не всегда удается устранить проблему местно, и приходится менять неисправные изделия полностью.

Причины неисправности

Где же все-таки кроется неисправность? Как говорилось ранее, стоит искать неполадки в электрических цепях. Рассмотрим, основные локации, где могут скрываться проблемы:

  • Предохранитель.
  • Лампочки подсветки и их электроцепь.
  • Проводка.
  • Неисправность в блоке предохранителей.
  • Повреждение платы.

Способы решения

Итак, когда все основные причины, так сказать – «на лицо», можно попробовать определить точное месторасположение поломки, а также устранить ее своими руками. Как всегда, стоит отметить, что если автомобилист не знает конструкции автомобиля или не уверен в своих силах, то рекомендуется обратиться в автосервис к специалистам.

Предохранитель

Общий вид сгоревшего предохранителя

Наверное, первой причиной всех неисправностей электрических цепей является пресловутый предохранитель.

Именно из него стоит начинать поиск неисправности. Чтобы узнать, какой по маркировке предохранитель отвечает за подсветку приборки, а также его месторасположение в монтажном блоке, стоит обратиться к технической документации. Также, на крышке предохранителей написано, какой элемент стоит проверить. Если предохранитель найден и заменен, а проблема не исчезла, то стоит очаг искать в другом месте.

Лампочки

Лампочка в патроне.

Лампа накаливания.

В последнее время стало модно устанавливать светодиодную подсветку приборной панели ВАЗа своими руками. При этом не все автолюбители правильно подключают её к бортовой сети. Это может стать причиной того, что свет погаснет в самый неподходящий момент. Так, стоит проверить контакты всей цепи подсветки.

Бывали случаи что в результате кочек перегорали сразу все лампочки. В этом случае необходимо искать поломку в проводке, можно опять так встрять!

Тоже самое касается и стандартных лампочек накаливания, которыми комплектуется автомобиль с завода. Так, обрыв или перегорание одного из световых элементов может привести к тому, что вся подсветка перестанет работать. Если прозвонить тестером всю цепь, то с легкостью можно найти обрыв в цепи.

Проводка

Самый неприятный и тяжелотестируемый элемент автомобиля остаётся проводка.

Кнопка включения подсветки и ближнего света.

Распиновка кнопки включения подсветки.

Так, обрыв провода может привести к тому, что подсветка приборной панели перестанет получать питание, а соответственно гореть не будет.

Для того чтобы устранить неисправность необходимо прозвонить мультиметром все провода, которые отвечают за подсветку приборки автомобиля. Так, любой, даже малозначительный провод, который оборвался, может привести к тому, что свет в приборной панели потухнет.

Окисленные контакты в монтажном блоке.

Ещё одной причиной неисправности могут стать окисленные колодки проводов.

Соответственно контакта не будет, а не только свет в панели приборов не будет гореть, но и могут не работать остальные индикаторы, которые размещены здесь же. Для устранения неисправности придется отсоединить колодку проводов на блоке предохранителей и самой панели проборов. После этого зачистить контактную группу и подсоединить все обратно. Если все заработало, то причина была найдена.

Предохранительный блок

Монтажный блок

Еще один немаловажный элемент, который редко может выйти со строя – это монтажный блок.

Так, перегорание может возникнуть непосредственно в ветвях самого блока или в посадочном гнезде. Для устранения неисправности придется демонтировать деталь с автомобиля и последовательно проверить при помощи тестера.

Многие автомеханики делают диагностику непосредственно без снятия предохранительного блока. Но, это могут сделать только профессионалы, а вот рядовому автолюбителю придется снимать изделие. Если все-таки монтажный блок «умер», то предстоит замена элемента, поскольку ремонтировать его практически невозможно.

Проверка контактной группы предохранителей на неисправность.

Повреждена плата

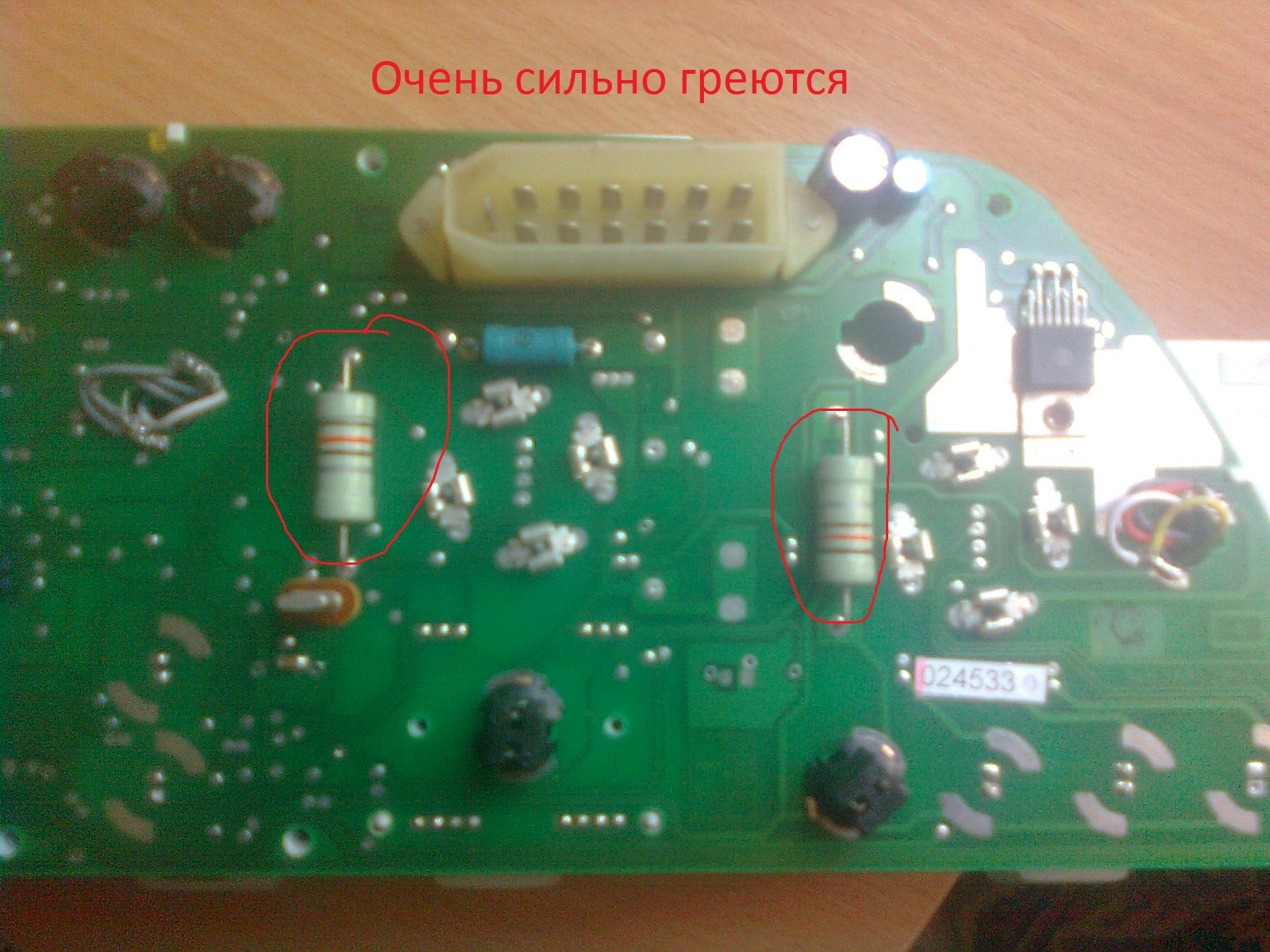

Ремонтно-диагностические операции платы приборной панели.

Самым страшным, что может случиться и чего боится каждый автолюбитель – это сгорание приборной панели, а точнее управляемой платы.

Здесь выход только один – замена, но многие автолюбители умудряются при помощи паяльника воскрешать такие элементы. Хотя, как показывает практика, в 50% случаев не на долго.

Основная причина сгорания платы – это короткое замыкание. В данном случае, зачастую, горит место, где идет подключение проводки и самая уязвимая точка – подсветка. Если установлены лампы накаливания, то они будут темные или черные, а вот Led-подсветка перегорает в местах припоя к плате.

Выводы

Если пропал свет в приборной панели, то рекомендуется обратиться в автосервис, где все исправят или заменят быстро и качественно. Основной причиной по праву можно считать – короткое замыкание

, и если не справился предохранитель, или импульс прошел раньше, чем он перегорел, то последствия могут быть самые разнообразные.

Не горит половина приборной панели ваз 2114

Панель приборов автомобиля ВАЗ 2114 помогает водителю своевременно контролировать все необходимые данные о состоянии силового агрегата, наличия топлива, временного отрезка пути, скорости движения автомобиля.

Панель важно содержать в исправном положении, чтобы водитель видел беспрепятственно показания всех индикаторов, которые на ней расположены. В случаи неисправности панели могут возникать аварийные ситуации, так как водитель не сможет проконтролировать состояние всех систем автотранспорта, в том числе автосигнальное оборудование, работу тормозной системы, не сможет учитывать обороты двигателя, определять скорость движения машины и т.д.

Панель также показывает время, температуру, индицирует действие сигнальных и световых ламп. Вот почему нужно всегда контролировать исправность данного прибора.

Подсветка панели приборов ВАЗ 2114

Причины неисправности подсветки приборной панели

На вопрос, почему не работает подсветка приборов на ВАЗ 2114, можно дать множество ответов. Наиболее распространенные:

  • перегорание ламп накаливания или выход из строя светодиодной группы;
  • окисление разъемов;
  • неисправность электропроводки;
  • выход из строя блока предохранителей;
  • повреждение общей контактной платы;
  • отсутствие массы на кузов (минуса) или поврежденности системы габаритов.

Для поиска неисправности необходимо применить диагностическое оборудование, тестер или вольтметр. При нахождении поломки можно приступать к ремонту.

Этапы устранения неисправности

Когда на ВАЗ 2114 не работает панель приборов, нужно определиться с причинами ее поломки, при необходимости провести снятие агрегата, дабы проверить или заменить лампочки, предохранители или очистить контактную плату.

Для выполнения этой процедуры потребуются отвертки, фигурная и обычная, два ключа на 8 и 21. Далее выполняются следующие действия:

  1. Вывинчиваются 3 самореза, снимается накладка, выступ, что находится внизу, который выводится из кронштейна кузова.
  2. Теперь выкручиваются 5 саморезов в правой накладки консоли, снимается экран.
  3. После этого снимается отрицательная клемма с аккумуляторной батареи, колодка жгута проводов отсоединяется от прикуривателя.
  4. Снимается рукоятка с рычага. Отсоединяется крепление электровентилятора отопительного агрегата.
  5. Теперь переходим к отвинчиванию болтов, которые фиксируют кронштейны колодки руля. Снимается световод, патроны ламп, а также декоративная вставка панели.
  6. Вынуть лампу подсветки гидрокоректора можно с помощью ключа на 21 см.
  7. На последнем этапе откручиваются саморезы нижнего и верхнего ряда и полностью снимается панель приборов.

После отсоединения панели необходимо накрыть электросхему проводов, дабы устранить попадание внутрь влаги, мусора, пыли и других источников загрязнения системы.

При необходимости производится замена лампочек в приборной панели ВАЗ 2114, вышедшие из строя меняются на новые. Также проверяется наличие окисленных участков, которые затираются жидкостью WD-40, проводится обработка контактов. Если например тускло горит лампа зарядки аккумулятора, то причиной некачественного соединения контактов лампы с платой является состояние патронов на нагар, поврежденные меняются на новые.

Замена лампочек в приборной панели ВАЗ 2114

Если панель приборов неисправна, а все детали, подсветка, магнитола, показывают высокую дееспособность, тогда причина в блоке предохранителе, который нужно проверить и по необходимости заменить.

Нельзя производить замену блока предохранителя самопальными изделиями, или же другими агрегатами повышенной силы тока, это может повлечь за собой повреждение электрики, вызвать серьезные неисправности в системе, привести к возгоранию автотранспорта. Для извлечения данного агрегата нужно применять специальные пластмассовые пинцеты.

Замена подсветки панели

Для того, чтобы улучшить состояние светового излучения, понизить широкое цветовое разнообразие, нужно поместить в панель новые светодиоды, которые отвечают пожеланиям автовладельца и создадут оптимальные условия для улучшения освещения прибора. Обозначение значков на панели приборов ВАЗ 2114 вы можете прочитать в другой нашей статье.

Перед тем, как поменять подсветку панели приборов на ВАЗ 2114 необходимо купить новый комплект светодиодных ламп и рассчитать правильное количество диодов для каждого датчика, например, для тормозного — нужно 3 шт. и т.д.

После снятия блока, сопротивление и лампочки в приборную панель ВАЗ 2114 крепятся в заранее отведенные места, патроны, согласно строгой полярности расположения головок светодиодов, которые аккуратно стачиваются. После завершения работы подводится питание и проверяется работоспособность и качество подсветки.

Далее проводится полная сборка, все проводки от диодов выводятся к плате и аккуратно крепятся, чтобы они не мешали при выполнении монтажа панели.

Важно внимательно контролировать расположение приборных стрелок, дабы приводы не подгибались и не деформировались. Вся конструкция, подсветка приборной панели ВАЗ 2114 фиксируется шурупами. Питание светодиодов соединяется с ламповым, стрелки одеваются, выставляется нулевой показатель.

Теперь можно провести контроль всех датчиков и приборов бортовым компьютером. Если все контрольные идентификаторы в норме, панель благополучно возвращается на свое штатное место.

Основные выводы

Когда не горит приборная панель на ВАЗ 2114, важно правильно снять блок, провести детальный осмотр приборов, рассмотреть их под увеличительным стеклом, проверить состояние предохранителя, далее проконтролировать правильный подвод питания на панель. После чего прозвонить тестером лампы подсветки и при неисправности предохранителей, светодиодных ламп, произвести замену неисправного узла, согласно образцу и техническим характеристикам оборудования.

Перед тем, как заменить лампочки в панели приборов ВАЗ 2114 необходимо снять клеммы аккумулятора, разобрать декоративную отделку панели приборов и достать щиток. После произведенных работ по устранению неисправностей необходимо проверить контакты приборов. Для этого нужно нажать на кнопку сброса и подержать несколько секунд, включив перед этим действием зажигание. Когда все стрелки индикации произвели контроль от нуля до максимальных значений, щиток приборов ВАЗ 2114 собран верно и готов к установке на штатное место.

Каждый автовладелец должен соблюдать правила безопасности при работе с механизмами автотранспорта, правильно корректировать работу всех агрегатов во избежание поломки и повреждения деталей. Вовремя проводить диагностику оборудования, устраняя неисправные элементы в сопровождении квалифицированной поддержки или непосредственно в пунктах технического обслуживания.

Приборная панель – это первый указатель исправности автомобиля для водителя, а также способ управления разными бортовыми системами. Днем, по большому счету, подсветка приборки не нужна, а вот ночью – это необходимый компонент для безопасного управления автомобилем. Так, неисправность подсветки может привести даже к ДТП, поэтому при возникновении неисправности, ее необходимо устранить в кратчайшие сроки.

Пропала подсветка панели приборов, что делать?

Потухла приборная панель – страшный сон любого водителя, поскольку с исчезновением света могут последовать и другие неисправности, такие как неработающие приборы спидометра и других указателей.

Поэтому, стоит понимать, что если панели приборов не горит, то устранить эту проблему необходимо сразу , но не все автолюбители способны на это.

Стоит понимать, что если пропала подсветка, то проблема кроется, где-то в электрических цепях. Именно здесь необходимо искать неисправность. Для этого потребуются конструктивные знания бортовой цепи транспортного средства, тестер и попутные инструменты, такие как изолента, паяльник или другое. Конечно, не всегда удается устранить проблему местно, и приходится менять неисправные изделия полностью.

Причины неисправности

Где же все-таки кроется неисправность? Как говорилось ранее, стоит искать неполадки в электрических цепях. Рассмотрим, основные локации, где могут скрываться проблемы:

  • Предохранитель.
  • Лампочки подсветки и их электроцепь.
  • Проводка.
  • Неисправность в блоке предохранителей.
  • Повреждение платы.

Способы решения

Итак, когда все основные причины, так сказать – «на лицо», можно попробовать определить точное месторасположение поломки, а также устранить ее своими руками. Как всегда, стоит отметить, что если автомобилист не знает конструкции автомобиля или не уверен в своих силах, то рекомендуется обратиться в автосервис к специалистам.

Предохранитель

Общий вид сгоревшего предохранителя

Наверное, первой причиной всех неисправностей электрических цепей является пресловутый предохранитель.

Именно из него стоит начинать поиск неисправности. Чтобы узнать, какой по маркировке предохранитель отвечает за подсветку приборки, а также его месторасположение в монтажном блоке, стоит обратиться к технической документации. Также, на крышке предохранителей написано, какой элемент стоит проверить. Если предохранитель найден и заменен, а проблема не исчезла, то стоит очаг искать в другом месте.

Управлять автомобилем комфортно и безопасно можно, только четко отслеживая его основные параметры. Однако на ВАЗ 2114 иногда случается так, что подсветка панели приборов выключается или не горит совсем. Причин этому может быть много. Рассмотрим, почему возникает такая неисправность, каковы способы ее решения и из каких основных этапов состоит процедура ее устранения.

Причины неисправности подсветки приборной панели

Панель приборов на ВАЗ 2114 – это целый комплекс взаимодействующих датчиков и оборудования. Поэтому определить точно, почему она не горит достаточно трудно. Тем не менее, проблема в большинстве случаев возникает из-за одной или нескольких неисправностей следующего ряда:

  1. Сгорели нити накала в лампочках или вышили из строя лэд-элементы.
  2. Образовался налет из окислов в местах контактов электросоединений.
  3. Перегорели предохранители.
  4. Повредилась электропроводка.
  5. Вышла из строя контактная плата.
  6. Пропала «масса» на кузове (минусовой заряд от АКБ).

Для тех, кто знаком с основами автомобильной электрики ВАЗ 2114, не составит особого труда самостоятельно найти причину поломки. Для этого потребуется провести ряд демонтажных работ и проверить наличие электропитания в отдельных узлах, вооружившись тестером или вольтметром.

Способы решения

В первую очередь нужно проверить лампочку подсветки, если она не работает, ее нужно заменить. Также основанием того, что не горит панель приборов в ВАЗ 2114 может стать нарушение целостности проводки. Ее следует прозвонить. Поврежденные предохранитель и электросхема, как правило, ремонту не подлежат – их нужно просто заменить. Рассмотрим быстрые способы решения этих проблем.

Не горит одна или несколько лампочек

Одно из самых распространенных основ того, почему перестала работать подсветка панели приборов на ВАЗ 2114 – это перегоревшие лампочки. Электросхема в этой модели устроена так, что если выходит из строя один светоисточник, перестают работать все. Чтобы определить точно сломанный элемент, потребуется с помощью тестера прозвонить всю систему. Еще одной причиной отсутствия освещения может стать самостоятельный монтаж светодиодов вместо штатных ламп-накала. При этом часто допускается ошибка в распределении питания или неправильно рассчитываются электротехнические параметры лэд-элемнтов.

Проводка

Повреждение и разрыв проводов в системе подачи электропитания бортовой сети – не редкость на автомобиле ВАЗ 2114. Для обнаружения места разъединения необходимо протестировать все возможные жилы, которые только можно найти в окружении подсветки панели приборов. Кроме того, не гореть лампочки могут из-за образовавшегося налета окислов на колодках. Чтобы устранить проблему ее придется демонтировать и почистить всю контактную группу.

Предохранитель

Прежде чем начать прозванивать электрику ВАЗ 2114, блок предохранителей нужно демонтировать. В противном случае диагностика будет не полной и не откроет полноты картины неисправностей в системе подсветки панели приборов. Причину поломок следует искать как внутри системы распределения электропроводки, так и снаружи – в посадочном месте. Если в ходе тестирования установлено, что модуль неисправен, его следует заменить на новый, так как ремонту такое оборудование просто не подлежит.

Повреждена плата

Нарушение в электросхеме системной платы приборной панели на ВАЗ 2114 – самая серьезная проблема из вышерассмотренных. Несмотря на то, что многие любители радиотехники все же ремонтируют и устраняют и такой недостаток, на практике ее лучше сразу заменить на новую. Главным основанием того, что подсветка не горит в данном случае – это произошедшее ранее короткое замыкание в схеме. Внешние признаки этого будут следующими:

  1. Если источником света служит лампочка накаливания, место соединения проводки с платой будет черным.
  2. Если установлены лэд-элементы, потемневшее место соединения их с основой будет свидетельствовать о разрушении микросхемы.

Важно! После снятия панели необходимо обеспечить максимальную чистоту окружающего пространства, чтобы не допустить в электросхему попадания влаги, пыли и мусора.

Этапы устранения неисправности

Для диагностики и ремонта системы подсветки для панели приборов на ВАЗ 2114 потребуется пара гаечных ключей, размером на 8 и 21, и набор отверток. Общая процедура демонтажно-наладочных работ сводится к следующим действиям:

  1. Снять накладку, предварительно выкрутив три крепежных самореза и демонтировав выступ из кронштейна кузовной части.
  2. Извлечь пять монтажных шурупов из правой части консоли, снять экран.
  3. Разъединить клемму с аккумулятором, подходящую к отрицательному источнику питания, а также колодку с пучком жил от системы прикуривателя.
  4. Снимается ручка рычажного механизма.
  5. Демонтируется фиксатор вентиляционной системы печки.
  6. Выкручиваются шурупы, крепящие кронштейны рулевой колонки.
  7. Вывинчиваются патроны, снимаются световод и декоративная панельная вставка.
  8. Вынимается лампочка для подсветки гидрокорректора с помощью ключа на 21.
  9. В заключении выкручиваются шурпы, фиксирующие верх и низ самой панели приборов, чтобы можно было снять ее.

Как только панель приборов снята, можно приступать к поиску причины, почему не горит подсветка. В первую очередь на ВАЗ 2114 принято проверять лампы. Если они исправны или после замены поврежденного экземпляра система так и не заработала, следует почистить все контакты от оксидной пленки. Для ускорения процесса лучше воспользоваться специальными смесями, типа ВД-40.

По завершении всех этих манипуляций надо обязательно выполнить прозвонку проводки на предмет обнаружения разрыва. Для это потребуется мультивольтметр или тестер. Если все проверенные элементы исправны, но подсветка не горит, виноват предохранительный модуль. Его нужно заменить на аналогичный по техническим характеристикам (и желательно того же производителя) блок.

По завершении ремонтных работ все оборудование требуется поставить на место, следуя обратной последовательности, описанной в инструкции для ВАЗ 2114. При этом нужно соблюдать особую аккуратность, чтобы не повредить подсоединенные диоды, не деформировать приборные стрелки и не разъединить проводники.

Обратите внимание! Если пропала подсветка, но при этом сохраняют полную функциональность автомагнитола и прочие электроприборы, скорее всего, причина неисправности находится в блоке предохранителей, его нужно заменить на новый.

Основные выводы

Если не горит подсветка панели приборов на автомобиле ВАЗ 2114, скорее всего, перегорела лампочка или вышли из строя светодиоды. Однако существует еще несколько возможных причин такой проблемы:

  1. Повредилась проводка.
  2. Образовались окислы на местах контакта.
  3. Вышел из строя предохранительный бок.
  4. Сгорела электросхема.

Чтобы установить точную причину, почему не горит подсветка, необходимо, следуя инструкции, аккуратно разобрать панель приборов и последовательно прозвонить с помощью тестера всю схему. Найденный неисправный элемент в зависимости от степени повреждения нужно отремонтировать или заменить на новый.

Замена ламп в приборной панели ВАЗ 2114: инструкция

Замену лампочек подсветки и индикации несложно произвести самостоятельно практически на любом автомобиле. Сегодня мы вместе рассмотрим, как можно своими силами заменить лампочки в приборной панели автомобиля ВАЗ 2114.

Назначение ламп на приборной панели ВАЗ 2114

Прежде чем браться за ремонт, разберем, что собой представляет приборная панель и какие лампочки за что отвечают. Как и в любом автомобиле, в панели приборов ВАЗ 2114 они делятся на лампы подсветки и индикаторные. Первые подсвечивают стрелочные приборы и два дисплея, позволяя считывать показания в темное время суток. Остальные – индикаторные, сигнализирующие о том или ином происшествии. Взглянем на саму приборную панель ВАЗа.

Стандартная приборная панель автомобиля ВАЗ 2114, где:
  1. Стрелочный указатель температуры жидкости.
  2. Обороты двигателя (частота вращения коленчатого вала).
  3. Включен левый указатель поворотов.
  4. Включен правый указатель поворотов.
  5. Указатель скорости движения.
  6. Указатель уровня топлива в баке.
  7. Указатель критического уровня топлива (6-76 л).
  8. Включены габаритные огни или фары ближнего света.
  9. Критически низкий уровень тормозной жидкости.
  10. Включены фары дальнего света.
  11. Кнопка управления часами и сброса суточного пробега.
  12. Счетчик суточного и общего пробега.
  13. Включены аварийные огни (все указатели поворотов мигают).
  14. Неполадки двигателя и его систем.
  15. Часы и температура.
  16. Нет зарядки аккумуляторной батареи.
  17. Включен стояночный тормоз («ручник»).
  18. Низкое давление масла в картере.
  19. Резервный индикатор.

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос эксперту

Индикаторные лампы и лампы подсветки относятся к системе безопасности, и отказ любой из них может привести к серьезной аварии. Именно поэтому очень важно следить за их исправностью и своевременно менять.

к содержанию ↑

Как снять приборную панель

Поскольку подсветка панели приборов ВАЗ перегорает относительно часто, конструкторы позаботились о быстрой и простой замене элементов с минимальной разборкой самого автомобиля. Для этого нам понадобятся:

  • плоская отвертка или нож;
  • достаточно длинная крестовая отвертка.

В первую очередь нужно снять декоративную накладку на щитке приборов ВАЗа, которая крепится пятью винтами – я их отметил стрелками.

Места крепления декоративной накладки

Обращаю внимание на то, что правый верхний винт закрыт декоративной заглушкой – ее нужно предварительно снять ножом или плоской отверткой.

Теперь снимаем пластмассовые ручки, надетые на движки управления печкой и заслонками ВАЗа. Если в автомобиле установлена магнитола или приемник, его тоже придется снять. Теперь выдвигаем накладку и отодвигаем ее в сторону: длины проводов и тросиков для этого вполне достаточно.

Сдвинутая декоративная накладка

Таким образом, мы получаем доступ непосредственно к щитку приборов ВАЗа, который крепится двумя винтами слева и справа. Их откручиваем длинной крестовой отверткой.

Демонтаж приборной панели

Аккуратно выдвигаем приборку, не забывая, что к ней подходят два жгута питания и управления.

Снятая приборная панель

Отключаем разъемы жгутов, и теперь щит приборов можно нести на верстак, поскольку на нем гораздо удобнее проводить замену ламп. Кладем его «лицом» вниз. Лампочки вставлены в оригинальные патроны, позволяющие заменить прибор одним движением руки, не разбирая саму панель. Одну из них я пометил стрелкой.

Приборный щиток ВАЗ 2114 с тыльной стороны

Чтобы снять такую лампочку, достаточно повернуть ее против часовой стрелки на 90 градусов и слегка потянуть на себя.

Демонтаж лампочки подсветки на ВАЗ 2114 (защитная пластиковая накладка снята)

При этом защитную пластиковую накладку щитка можно даже не снимать: лампочки и так легко извлекаются.

к содержанию ↑

Проверка и замена ламп

Теперь пора вооружаться тестером (подойдет самый простой китайский) и начинать прозванивать лампочки. Для этого прибор ставится в режим измерения сопротивления (для светодиодных лампочек тестер обязательно ставится в режим проверки диодов), а лампы по одной извлекаются и прозваниваются.

Тестер необходим по той причине, что некоторые лампочки светятся далеко не всегда и определить их исправность визуально невозможно. Не будем же мы сливать тормозную жидкость или топливо с ВАЗа, чтобы проверить индикаторы низкого уровня того или другого. Если достоверно известно, какие лампочки исправны (к примеру, подсветка стрелочных приборов в норме), то эти лампы можно не трогать.

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос эксперту

Тем не менее я бы рекомендовал поменять их все, особенно если стоят в модификации ВАЗА лампочки накаливания (а это почти всегда так). Поскольку неизвестно, сколько протянут старые, а снова разбирать щиток приборов, скажем, через неделю — нерационально.

После установки новых ламп подключаем щиток, пока не устанавливая на место, и проверяем то, что можно легко проверить визуально: включаем зажигание, ручной тормоз, указатели поворотов и т. д. Если все в порядке, то торпедо можно собирать.

к содержанию ↑

Какие лампочки нужны для ВАЗ 2114

Поскольку практически во всех модификациях ВАЗ 2114 используется разборная конструкция световых приборов подсветки и индикации (лампа из патрона легко вынимается), то покупать лампочку с патроном необязательно.

Лампа подсветки в патроне и без него

Достаточно приобрести одни лампочки под тип патрона 2W2. Это могут быть как обычные лампы накаливания 12 В 1.2 Вт (фото выше), так и светодиодные.

Лампа подсветки приборной панели на SMD светодиоде (слева) и лампа накаливания

Какую лучше поставить? Тут все зависит от предпочтений. Светодиодная долговечнее и в 8 раз экономичнее, накаливания – в разы дешевле. Кроме того, светодиодные лампы можно найти практически любого цвета свечения, делая подсветку щитка ВАЗа более оригинальной и удобочитаемой.

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос эксперту

Если решено ставить на ВАЗ светодиодные лампы, то лучше покупать их с патроном. В противном случае шкала может неравномерно освещаться, а светодиоды будут оставлять на лицевом стекле световое пятно.

к содержанию ↑

Почему может не работать или некорректно работать

Что делать, если все лампы заменены, но часть из них или даже все не горят? Дело в том, что подсветка и индикация может не работать не только потому, что сгорели лампочки. Ниже я приведу основные поломки подсветки и индикации:

  1. Оборван минусовой провод – в этом случае не горят все лампы.
  2. Питающие провода замкнули на массу – при этом обычно (но не всегда) сгорает соответствующий предохранитель.
  3. Окислились контакты на месте установки ламп или питающих их разъемов (не горят отдельные лампочки).
  4. Окислились токопроводящие дорожки на плате, и их замкнуло между собой (лампочки могут работать абсолютно непредсказуемо).

Во всех этих случаях необходимо прежде всего проверить предохранители, питающие подсветку щитка комбинации приборов. Находятся они в общем щитке предохранителей ВАЗа. Если все исправно, то придется снять пластмассовый кожух, защищающий плату приборной панели, и искать неисправность на ней (плате). Обычно это можно сделать визуально. Окисленные контакты зачищаются, дорожки при необходимости промываются бензином. Если оксид «съел» дорожку целиком, то она восстанавливается при помощи обычного паяльника. Если ты не силен в электротехнике, то всегда можно обратиться к знакомому электрику, причем необязательно к специалисту по ВАЗу.

Совсем нелишним зачищенные дорожки покрыть любым нитролаком, к примеру, лаком для ногтей, чтобы защитить их от влаги в будущем. Естественно, контакты, к которым подключаются лампы, лаком покрывать не нужно.

Теперь ты сможешь самостоятельно заменить лампы подсветки и индикации в приборной панели ВАЗ 2114, а при необходимости даже устранить простую неисправность в их питании своими руками.

Предыдущая

Замена автолампПодсветка кнопок печки и приборной панели на Рено Логан

Следующая

Замена автолампКак заменить лампу освещения номерного знака на Ладе Приоре

Спасибо, помогло!Не помогло

Погасла приборная панель ваз 2114

Панель приборов автомобиля ВАЗ 2114 помогает водителю своевременно контролировать все необходимые данные о состоянии силового агрегата, наличия топлива, временного отрезка пути, скорости движения автомобиля.

Панель важно содержать в исправном положении, чтобы водитель видел беспрепятственно показания всех индикаторов, которые на ней расположены. В случаи неисправности панели могут возникать аварийные ситуации, так как водитель не сможет проконтролировать состояние всех систем автотранспорта, в том числе автосигнальное оборудование, работу тормозной системы, не сможет учитывать обороты двигателя, определять скорость движения машины и т.д.

Панель также показывает время, температуру, индицирует действие сигнальных и световых ламп. Вот почему нужно всегда контролировать исправность данного прибора.

Подсветка панели приборов ВАЗ 2114

Причины неисправности подсветки приборной панели

На вопрос, почему не работает подсветка приборов на ВАЗ 2114, можно дать множество ответов. Наиболее распространенные:

  • перегорание ламп накаливания или выход из строя светодиодной группы;
  • окисление разъемов;
  • неисправность электропроводки;
  • выход из строя блока предохранителей;
  • повреждение общей контактной платы;
  • отсутствие массы на кузов (минуса) или поврежденности системы габаритов.

Для поиска неисправности необходимо применить диагностическое оборудование, тестер или вольтметр. При нахождении поломки можно приступать к ремонту.

Этапы устранения неисправности

Когда на ВАЗ 2114 не работает панель приборов, нужно определиться с причинами ее поломки, при необходимости провести снятие агрегата, дабы проверить или заменить лампочки, предохранители или очистить контактную плату.

Для выполнения этой процедуры потребуются отвертки, фигурная и обычная, два ключа на 8 и 21. Далее выполняются следующие действия:

  1. Вывинчиваются 3 самореза, снимается накладка, выступ, что находится внизу, который выводится из кронштейна кузова.
  2. Теперь выкручиваются 5 саморезов в правой накладки консоли, снимается экран.
  3. После этого снимается отрицательная клемма с аккумуляторной батареи, колодка жгута проводов отсоединяется от прикуривателя.
  4. Снимается рукоятка с рычага. Отсоединяется крепление электровентилятора отопительного агрегата.
  5. Теперь переходим к отвинчиванию болтов, которые фиксируют кронштейны колодки руля. Снимается световод, патроны ламп, а также декоративная вставка панели.
  6. Вынуть лампу подсветки гидрокоректора можно с помощью ключа на 21 см.
  7. На последнем этапе откручиваются саморезы нижнего и верхнего ряда и полностью снимается панель приборов.

После отсоединения панели необходимо накрыть электросхему проводов, дабы устранить попадание внутрь влаги, мусора, пыли и других источников загрязнения системы.

При необходимости производится замена лампочек в приборной панели ВАЗ 2114, вышедшие из строя меняются на новые. Также проверяется наличие окисленных участков, которые затираются жидкостью WD-40, проводится обработка контактов. Если например тускло горит лампа зарядки аккумулятора, то причиной некачественного соединения контактов лампы с платой является состояние патронов на нагар, поврежденные меняются на новые.

Замена лампочек в приборной панели ВАЗ 2114

Если панель приборов неисправна, а все детали, подсветка, магнитола, показывают высокую дееспособность, тогда причина в блоке предохранителе, который нужно проверить и по необходимости заменить.

Нельзя производить замену блока предохранителя самопальными изделиями, или же другими агрегатами повышенной силы тока, это может повлечь за собой повреждение электрики, вызвать серьезные неисправности в системе, привести к возгоранию автотранспорта. Для извлечения данного агрегата нужно применять специальные пластмассовые пинцеты.

Замена подсветки панели

Для того, чтобы улучшить состояние светового излучения, понизить широкое цветовое разнообразие, нужно поместить в панель новые светодиоды, которые отвечают пожеланиям автовладельца и создадут оптимальные условия для улучшения освещения прибора. Обозначение значков на панели приборов ВАЗ 2114 вы можете прочитать в другой нашей статье.

Перед тем, как поменять подсветку панели приборов на ВАЗ 2114 необходимо купить новый комплект светодиодных ламп и рассчитать правильное количество диодов для каждого датчика, например, для тормозного — нужно 3 шт. и т.д.

После снятия блока, сопротивление и лампочки в приборную панель ВАЗ 2114 крепятся в заранее отведенные места, патроны, согласно строгой полярности расположения головок светодиодов, которые аккуратно стачиваются. После завершения работы подводится питание и проверяется работоспособность и качество подсветки.

Далее проводится полная сборка, все проводки от диодов выводятся к плате и аккуратно крепятся, чтобы они не мешали при выполнении монтажа панели.

Важно внимательно контролировать расположение приборных стрелок, дабы приводы не подгибались и не деформировались. Вся конструкция, подсветка приборной панели ВАЗ 2114 фиксируется шурупами. Питание светодиодов соединяется с ламповым, стрелки одеваются, выставляется нулевой показатель.

Теперь можно провести контроль всех датчиков и приборов бортовым компьютером. Если все контрольные идентификаторы в норме, панель благополучно возвращается на свое штатное место.

Основные выводы

Когда не горит приборная панель на ВАЗ 2114, важно правильно снять блок, провести детальный осмотр приборов, рассмотреть их под увеличительным стеклом, проверить состояние предохранителя, далее проконтролировать правильный подвод питания на панель. После чего прозвонить тестером лампы подсветки и при неисправности предохранителей, светодиодных ламп, произвести замену неисправного узла, согласно образцу и техническим характеристикам оборудования.

Перед тем, как заменить лампочки в панели приборов ВАЗ 2114 необходимо снять клеммы аккумулятора, разобрать декоративную отделку панели приборов и достать щиток. После произведенных работ по устранению неисправностей необходимо проверить контакты приборов. Для этого нужно нажать на кнопку сброса и подержать несколько секунд, включив перед этим действием зажигание. Когда все стрелки индикации произвели контроль от нуля до максимальных значений, щиток приборов ВАЗ 2114 собран верно и готов к установке на штатное место.

Каждый автовладелец должен соблюдать правила безопасности при работе с механизмами автотранспорта, правильно корректировать работу всех агрегатов во избежание поломки и повреждения деталей. Вовремя проводить диагностику оборудования, устраняя неисправные элементы в сопровождении квалифицированной поддержки или непосредственно в пунктах технического обслуживания.

Если взглянуть на панели приборов автомобилей, которые были выпущены лет 60-70 назад, то можно увидеть очень простую их комбинацию. Это спидометр, указатели температуры охлаждающей жидкости, давления масла, наличия топлива в баке, амперметра и 2-3 сигнальные лампочки.

Сегодня всё кардинально изменилось. Современные автомобили оснащаются мощными двигателями, развивают высокие скорости, поэтому конструкторы оснащают машины большим количеством систем пассивной и активной безопасности. Контроль их работы осуществляется контрольными лампами, установленными на панели приборов, а на некоторых моделях светодиодами или светодиодными лентами.
Панель приборов на ВАЗ 2114, 2115, 2113

ВАЗ 2114 И ЕГО ПАНЕЛЬ ПРИБОРОВ

На этом автомобиле, так же как и на модели ВАЗ 2113, устанавливают электронную комбинацию приборов от ВАЗ 2115. В ней кроме приборов контроля работы двигателя и его систем, дополнительно установлены контрольные лампы, в количестве 12 штук и 6 лампочек, которые освещают шкалы контрольных приборов.

Сколько лампочек в приборной панели ВАЗ 2114, стало понятно, следует сказать несколько слов об их назначении:

  1. Сигнализация о включении поворотов, отдельно для левой и правой стороны;
  2. Минимальный уровень топлива в баке;
  3. Включение габаритных огней;
  4. Аварийное состояние тормозной системы;
  5. Включение дальнего света фар;
  6. Контрольная лампа о контроле двигателя;
  7. Включение аварийной сигнализации;
  8. Лампа, показывающая разряд автомобиля;
  9. Сигнализация включённого ручного тормоза;
  10. Аварийное падение давления масла;
  11. Лампа открытия воздушной заслонки, кроме моделей с электронным впрыском топлива.

Также установлены лампочки для подсветки шкал приборов. Все индикаторы, сигнализирующие об аварийном состоянии той или другой системы, имеют красные светофильтры, остальные зелёные или оранжевые. Часто можно услышать такое выражение, что не работает панель приборов на ВАЗ 2114, это неправильное определение неисправности. Такое возможно только в одном случае, когда она совсем не подключена в машине. Может отказать один или несколько приборов, могут быть перегоревшие лампы, но что-то работоспособным останется. Чаще всего перегорают лампы, вот более подробно и рассмотрим вариант с перегоревшими лампами.

НЕ ГОРИТ ОДНА ИЛИ НЕСКОЛЬКО ЛАМПОЧЕК

В этом случае может быть две ситуации:

  • Не горит подсветка панели приборов ВАЗ 2114;
  • Не работает одна или больше контрольных ламп.

Рассмотрим первый вариант неисправностей, когда не работает подсветка панели приборов ВАЗ 2114. Начинать проверку работоспособности подсветки необходимо с проверки исправности предохранителя в этой цепи. Это относится только к случаю, когда не горят все лампы подсветки.

Блок предохранителей на этой модели, так же как и на автомобилях ВАЗ 2113 и ВАЗ 2115, находится в подкапотном пространстве со стороны водителя. Необходимо снять его крышку и отыскать предохранитель, отвечающий за подсветку, это F10. Он рассчитан на ток силой 7,5 А. Если он перегорел, замените его новым и проверьте работу лапочек подсветки.

Далее события могут развиваться следующим образом, либо всё работает, либо нет. Если подсветка приборной панели работает, проверка на этом заканчивается, в противном случае необходимо продолжить поиск неисправности. Она может заключаться в плохом контакте разъёмов или обрыве цепи питания ламп подсветки.

Для поиска и устранения этих проблем необходимо вспомнить элементарные понятия законов электротехники, и иметь автомобильный светодиодный пробник электрических цепей, тестер или вольтметр. Если нет ни того ни другого, то лучше обратиться за помощью к автоэлектрику.

Гораздо проще обстоит дело, когда не горит одна или несколько, но не все лампочки подсветки. Перегоревшие лампочки просто заменяют заведомо исправными. Из практики автоэлектриков можно сделать вывод, что в большинстве случаев перегорает предохранитель или лампочка. До поиска неисправностей с помощью приборов дело доходит редко, но иногда бывает. Следует знать о том, что в случае, когда заменяемый (новый) предохранитель перегорает неоднократно, следует искать короткое замыкание в электрической цепи.

Во втором случае поступают примерно так же, но учитывают, что предохранителей на каждую контрольную лампу нет. Пробуют заменить лампочку новой, если она снова не горит, значит, нужна проверка контактов. Как правило, этого бывает достаточно для устранения неисправностей. В противном случае, лучше попросить о помощи специалиста, потому что виновником может оказаться датчик, работающий совместно с этой контрольной лампой.
Лампы для приборной панели

СНЯТИЕ ПАНЕЛИ ПРИБОРОВ И ЗАМЕНА ЛАМПОЧЕК

Чтобы снять приборку, необходимо иметь крестообразную отвёртку и «ловкие руки». Замена лампочек в приборной панели ВАЗ 2114 возможна только при снятой панели.

Для этого снимается декоративная накладка магнитолы, которая связана с ней. Для этого используют отвёртку. Начинать необходимо с нижнего края, проделывать всё нужно очень осторожно, чтобы не повредить хрупкие пластмассовые детали. Когда она немного сдвинется с места, следует потянуть его немного на себя и можно освобождать верхнюю часть.

Далее порядок действий будет таков:

  1. Нужно отключить провод от прикуривателя;
  2. Снимается накладка панели примерно так же как у магнитолы, с той разницей, что там ещё имеется два самореза и защёлки;
  3. Снова необходимо отсоединить все провода, идущие к панели;
  4. Выкручиваются четыре самореза и панель можно вынуть со своего места. Делать это необходимо осторожно и аккуратно.

Вопрос о том, как поменять лампочки на панели приборов, не относится к числу очень сложных, справиться с этим по силу даже начинающим водителям. Необходимо найти перегоревшую лампочку и аккуратно извлечь её из гнезда. Она снимаются вместе с патроном. Для этого нужно его повернуть против часовой стрелки и вынуть наружу.

После замены перегоревшей лампы патрон устанавливается в гнездо, снова очень аккуратно. После этого панель можно ставить на своё место. Установка происходит в обратной последовательности. Чтобы не оказалось, что не работает приборная панель ВАЗ 2114, не забудьте подсоединить все снятые ранее провода и разъёмы на свои места.

Последнее время многие владельцы вазовских машин занимаются различным видом тюнинга, в том числе и модернизацией щитка приборов. Существует большое количество вариантов такой модернизации. Можно сделать белую подсветку панели приборов, произвести замену ламп светодиодами, поменять шкалы приборов. Встречаются и такие варианты, где подсвечены стрелки приборов, а также другие варианты переделок.

Управлять автомобилем комфортно и безопасно можно, только четко отслеживая его основные параметры. Однако на ВАЗ 2114 иногда случается так, что подсветка панели приборов выключается или не горит совсем. Причин этому может быть много. Рассмотрим, почему возникает такая неисправность, каковы способы ее решения и из каких основных этапов состоит процедура ее устранения.

Причины неисправности подсветки приборной панели

Панель приборов на ВАЗ 2114 – это целый комплекс взаимодействующих датчиков и оборудования. Поэтому определить точно, почему она не горит достаточно трудно. Тем не менее, проблема в большинстве случаев возникает из-за одной или нескольких неисправностей следующего ряда:

  1. Сгорели нити накала в лампочках или вышили из строя лэд-элементы.
  2. Образовался налет из окислов в местах контактов электросоединений.
  3. Перегорели предохранители.
  4. Повредилась электропроводка.
  5. Вышла из строя контактная плата.
  6. Пропала «масса» на кузове (минусовой заряд от АКБ).

Для тех, кто знаком с основами автомобильной электрики ВАЗ 2114, не составит особого труда самостоятельно найти причину поломки. Для этого потребуется провести ряд демонтажных работ и проверить наличие электропитания в отдельных узлах, вооружившись тестером или вольтметром.

Способы решения

В первую очередь нужно проверить лампочку подсветки, если она не работает, ее нужно заменить. Также основанием того, что не горит панель приборов в ВАЗ 2114 может стать нарушение целостности проводки. Ее следует прозвонить. Поврежденные предохранитель и электросхема, как правило, ремонту не подлежат – их нужно просто заменить. Рассмотрим быстрые способы решения этих проблем.

Не горит одна или несколько лампочек

Одно из самых распространенных основ того, почему перестала работать подсветка панели приборов на ВАЗ 2114 – это перегоревшие лампочки. Электросхема в этой модели устроена так, что если выходит из строя один светоисточник, перестают работать все. Чтобы определить точно сломанный элемент, потребуется с помощью тестера прозвонить всю систему. Еще одной причиной отсутствия освещения может стать самостоятельный монтаж светодиодов вместо штатных ламп-накала. При этом часто допускается ошибка в распределении питания или неправильно рассчитываются электротехнические параметры лэд-элемнтов.

Проводка

Повреждение и разрыв проводов в системе подачи электропитания бортовой сети – не редкость на автомобиле ВАЗ 2114. Для обнаружения места разъединения необходимо протестировать все возможные жилы, которые только можно найти в окружении подсветки панели приборов. Кроме того, не гореть лампочки могут из-за образовавшегося налета окислов на колодках. Чтобы устранить проблему ее придется демонтировать и почистить всю контактную группу.

Предохранитель

Прежде чем начать прозванивать электрику ВАЗ 2114, блок предохранителей нужно демонтировать. В противном случае диагностика будет не полной и не откроет полноты картины неисправностей в системе подсветки панели приборов. Причину поломок следует искать как внутри системы распределения электропроводки, так и снаружи – в посадочном месте. Если в ходе тестирования установлено, что модуль неисправен, его следует заменить на новый, так как ремонту такое оборудование просто не подлежит.

Повреждена плата

Нарушение в электросхеме системной платы приборной панели на ВАЗ 2114 – самая серьезная проблема из вышерассмотренных. Несмотря на то, что многие любители радиотехники все же ремонтируют и устраняют и такой недостаток, на практике ее лучше сразу заменить на новую. Главным основанием того, что подсветка не горит в данном случае – это произошедшее ранее короткое замыкание в схеме. Внешние признаки этого будут следующими:

  1. Если источником света служит лампочка накаливания, место соединения проводки с платой будет черным.
  2. Если установлены лэд-элементы, потемневшее место соединения их с основой будет свидетельствовать о разрушении микросхемы.

Важно! После снятия панели необходимо обеспечить максимальную чистоту окружающего пространства, чтобы не допустить в электросхему попадания влаги, пыли и мусора.

Этапы устранения неисправности

Для диагностики и ремонта системы подсветки для панели приборов на ВАЗ 2114 потребуется пара гаечных ключей, размером на 8 и 21, и набор отверток. Общая процедура демонтажно-наладочных работ сводится к следующим действиям:

  1. Снять накладку, предварительно выкрутив три крепежных самореза и демонтировав выступ из кронштейна кузовной части.
  2. Извлечь пять монтажных шурупов из правой части консоли, снять экран.
  3. Разъединить клемму с аккумулятором, подходящую к отрицательному источнику питания, а также колодку с пучком жил от системы прикуривателя.
  4. Снимается ручка рычажного механизма.
  5. Демонтируется фиксатор вентиляционной системы печки.
  6. Выкручиваются шурупы, крепящие кронштейны рулевой колонки.
  7. Вывинчиваются патроны, снимаются световод и декоративная панельная вставка.
  8. Вынимается лампочка для подсветки гидрокорректора с помощью ключа на 21.
  9. В заключении выкручиваются шурпы, фиксирующие верх и низ самой панели приборов, чтобы можно было снять ее.

Как только панель приборов снята, можно приступать к поиску причины, почему не горит подсветка. В первую очередь на ВАЗ 2114 принято проверять лампы. Если они исправны или после замены поврежденного экземпляра система так и не заработала, следует почистить все контакты от оксидной пленки. Для ускорения процесса лучше воспользоваться специальными смесями, типа ВД-40.

По завершении всех этих манипуляций надо обязательно выполнить прозвонку проводки на предмет обнаружения разрыва. Для это потребуется мультивольтметр или тестер. Если все проверенные элементы исправны, но подсветка не горит, виноват предохранительный модуль. Его нужно заменить на аналогичный по техническим характеристикам (и желательно того же производителя) блок.

По завершении ремонтных работ все оборудование требуется поставить на место, следуя обратной последовательности, описанной в инструкции для ВАЗ 2114. При этом нужно соблюдать особую аккуратность, чтобы не повредить подсоединенные диоды, не деформировать приборные стрелки и не разъединить проводники.

Обратите внимание! Если пропала подсветка, но при этом сохраняют полную функциональность автомагнитола и прочие электроприборы, скорее всего, причина неисправности находится в блоке предохранителей, его нужно заменить на новый.

Основные выводы

Если не горит подсветка панели приборов на автомобиле ВАЗ 2114, скорее всего, перегорела лампочка или вышли из строя светодиоды. Однако существует еще несколько возможных причин такой проблемы:

  1. Повредилась проводка.
  2. Образовались окислы на местах контакта.
  3. Вышел из строя предохранительный бок.
  4. Сгорела электросхема.

Чтобы установить точную причину, почему не горит подсветка, необходимо, следуя инструкции, аккуратно разобрать панель приборов и последовательно прозвонить с помощью тестера всю схему. Найденный неисправный элемент в зависимости от степени повреждения нужно отремонтировать или заменить на новый.

Как поменять подсветку, если не горит панель приборов на ВАЗ 2114: Замена лампочек » НаДомкрат

Панель приборов автомобиля ВАЗ 2114 помогает водителю своевременно контролировать все необходимые данные о состоянии силового агрегата, наличия топлива, временного отрезка пути, скорости движения автомобиля.

Панель важно содержать в исправном положении, чтобы водитель видел беспрепятственно показания всех индикаторов, которые на ней расположены. В случаи неисправности панели могут возникать аварийные ситуации, так как водитель не сможет проконтролировать состояние всех систем автотранспорта, в том числе автосигнальное оборудование, работу тормозной системы, не сможет учитывать обороты двигателя, определять скорость движения машины и т.д.

Панель также показывает время, температуру, индицирует действие сигнальных и световых ламп. Вот почему нужно всегда контролировать исправность данного прибора.

Подсветка панели приборов ВАЗ 2114

Причины неисправности подсветки приборной панели

На вопрос, почему не работает подсветка приборов на ВАЗ 2114, можно дать множество ответов. Наиболее распространенные:

  • перегорание ламп накаливания или выход из строя светодиодной группы;
  • окисление разъемов;
  • неисправность электропроводки;
  • выход из строя блока предохранителей;
  • повреждение общей контактной платы;
  • отсутствие массы на кузов (минуса) или поврежденности системы габаритов.

Для поиска неисправности необходимо применить диагностическое оборудование, тестер или вольтметр. При нахождении поломки можно приступать к ремонту.

Этапы устранения неисправности

Когда на ВАЗ 2114 не работает панель приборов, нужно определиться с причинами ее поломки, при необходимости провести снятие агрегата, дабы проверить или заменить лампочки, предохранители или очистить контактную плату.

Для выполнения этой процедуры потребуются отвертки, фигурная и обычная, два ключа на 8 и 21. Далее выполняются следующие действия:

  1. Вывинчиваются 3 самореза, снимается накладка, выступ, что находится внизу, который выводится из кронштейна кузова.
  2. Теперь выкручиваются 5 саморезов в правой накладки консоли, снимается экран.
  3. После этого снимается отрицательная клемма с аккумуляторной батареи, колодка жгута проводов отсоединяется от прикуривателя.
  4. Снимается рукоятка с рычага. Отсоединяется крепление электровентилятора отопительного агрегата.
  5. Теперь переходим к отвинчиванию болтов, которые фиксируют кронштейны колодки руля. Снимается световод, патроны ламп, а также декоративная вставка панели.
  6. Вынуть лампу подсветки гидрокоректора можно с помощью ключа на 21 см.
  7. На последнем этапе откручиваются саморезы нижнего и верхнего ряда и полностью снимается панель приборов.

После отсоединения панели необходимо накрыть электросхему проводов, дабы устранить попадание внутрь влаги, мусора, пыли и других источников загрязнения системы.

При необходимости производится замена лампочек в приборной панели ВАЗ 2114, вышедшие из строя меняются на новые. Также проверяется наличие окисленных участков, которые затираются жидкостью WD-40, проводится обработка контактов. Если например тускло горит лампа зарядки аккумулятора, то причиной некачественного соединения контактов лампы с платой является состояние патронов на нагар, поврежденные меняются на новые.

Замена лампочек в приборной панели ВАЗ 2114

Если панель приборов неисправна, а все детали, подсветка, магнитола, показывают высокую дееспособность, тогда причина в блоке предохранителе, который нужно проверить и по необходимости заменить.

Нельзя производить замену блока предохранителя самопальными изделиями, или же другими агрегатами повышенной силы тока, это может повлечь за собой повреждение электрики, вызвать серьезные неисправности в системе, привести к возгоранию автотранспорта. Для извлечения данного агрегата нужно применять специальные пластмассовые пинцеты.

Замена подсветки панели

Для того, чтобы улучшить состояние светового излучения, понизить широкое цветовое разнообразие, нужно поместить в панель новые светодиоды, которые отвечают пожеланиям автовладельца и создадут оптимальные условия для улучшения освещения прибора. Обозначение значков на панели приборов ВАЗ 2114 вы можете прочитать в другой нашей статье.

Перед тем, как поменять подсветку панели приборов на ВАЗ 2114 необходимо купить новый комплект светодиодных ламп и рассчитать правильное количество диодов для каждого датчика, например, для тормозного — нужно 3 шт. и т.д.

После снятия блока, сопротивление и лампочки в приборную панель ВАЗ 2114 крепятся в заранее отведенные места, патроны, согласно строгой полярности расположения головок светодиодов, которые аккуратно стачиваются. После завершения работы подводится питание и проверяется работоспособность и качество подсветки.

Далее проводится полная сборка, все проводки от диодов выводятся к плате и аккуратно крепятся, чтобы они не мешали при выполнении монтажа панели.

Важно внимательно контролировать расположение приборных стрелок, дабы приводы не подгибались и не деформировались. Вся конструкция, подсветка приборной панели ВАЗ 2114 фиксируется шурупами. Питание светодиодов соединяется с ламповым, стрелки одеваются, выставляется нулевой показатель.

Теперь можно провести контроль всех датчиков и приборов бортовым компьютером. Если все контрольные идентификаторы в норме, панель благополучно возвращается на свое штатное место.

Основные выводы

Когда не горит приборная панель на ВАЗ 2114, важно правильно снять блок, провести детальный осмотр приборов, рассмотреть их под увеличительным стеклом, проверить состояние предохранителя, далее проконтролировать правильный подвод питания на панель. После чего прозвонить тестером лампы подсветки и при неисправности предохранителей, светодиодных ламп, произвести замену неисправного узла, согласно образцу и техническим характеристикам оборудования.

Перед тем, как заменить лампочки в панели приборов ВАЗ 2114 необходимо снять клеммы аккумулятора, разобрать декоративную отделку панели приборов и достать щиток. После произведенных работ по устранению неисправностей необходимо проверить контакты приборов. Для этого нужно нажать на кнопку сброса и подержать несколько секунд, включив перед этим действием зажигание. Когда все стрелки индикации произвели контроль от нуля до максимальных  значений, щиток приборов ВАЗ 2114 собран верно и готов к установке на штатное место.



Каждый автовладелец должен соблюдать правила безопасности при работе с механизмами автотранспорта, правильно корректировать работу всех агрегатов во избежание поломки и повреждения деталей. Вовремя проводить диагностику оборудования, устраняя неисправные элементы в сопровождении квалифицированной поддержки или непосредственно в пунктах технического обслуживания.

Не горит панель приборов ВАЗ 2114: причины неисправности

Панель, на которой размещаются все приборы, очень важная часть автомобиля, так как с помощью нее реально контролировать: как работает инжектор, скорость движения и работу тормозной системы. Кроме того, панель поможет понять вам, почему автомобиль не заводится. Если не горит панель приборов, то невозможно на ВАЗ-2114 беспрепятственно снять с них показания, особенно в сумерках. Цифры будут сливаться, а автомобилист рискует попасть в аварийную ситуацию. Расскажем, как избавиться от этой проблемы.

Почему может не гореть подсветка приборной панели

Причин у появления этой неисправности очень много. Электропроводка у ВАЗ-2114, как и у всех отечественных автомобилей, является не самой сильной частью. Самые распространенные причины отказа подсветки:

  • выход из строя группы светодиодов;
  • перегорела лампочка;
  • появление окиси на разъемах;
  • обрыв или замыкание электропроводки;
  • поломка предохранителя;
  • неисправность общей контактной платы;
  • повреждены габариты;
  • отсутствие подачи «массы» на кузов.

Найти причину неисправности вам поможет вольтметр и тестер. С его помощью удастся проверить участки электропроводки и лампы. Также прибор поможет узнать, какой предохранитель вышел из строя. В большинстве случаев вам придется снять приборную панель. Об этой процедуре мы и расскажем далее.

Как исправить неполадки

Подготовьте для работы набор отверток (прямых и фигурных), ключи на 8 и 21, специальный пластмассовый пинцет для извлечения предохранителей и тестер. Далее разборку нужно проводить по инструкции:

  1. Разборка начинается с удаления накладки. Для этого необходимы выкрутить 3 самореза. Под ней расположен выступ, который нужно вывести из кронштейна кузова.
  2. Чтобы снять экран необходимо выкрутить 5 саморезов, они располагаются в накладки консоли справа.
  3. Снимите с аккумуляторной батареи клемму (обычно рекомендуют минусовую), чтобы обесточить автомобиль. Только после этого от прикуривателя отсоедините колодку жгута проводов.
  4. С рычага снимите рукоятку. Отсоедините крепление электровентилятора, располагающегося на отопительном агрегате.
  5. После этого отверните болты на кронштейнах рулевой колодки. Снимите световод, патроны ламп и декоративную вставку панели приборов.
  6. Ключом на 21 выньте лампу подсветки гидрокоректора.
  7. Удалите саморезы снизу и сверху, чтобы у вас была возможность достать приборную панель.

Важно, чтобы электросхема была в безопасном от пыли и влаге месте. Накройте ее тканью или плотной пленкой, чтобы исключить попадание агрессивных веществ.

В первую очередь протестируйте лампочки. Если он вышли из строя, их необходимо заменить на новые, в большинстве случаев этого достаточно для восстановления работоспособности панели. При этом не исключайте и другие причины, например, проверьте соединения и проводники на наличие окиси. На патронах ламп часто образуется нагар, что также приводит к отсутствию подсветки панели.

Если перестала работать только панель приборов, но при этом все лампы при тестировании показали работоспособность, то причина скрывается в блоке предохранителей. В этом случае проверьте каждый предохранитель и замените те, что вышли из строя. При приобретении комплектующих необходимо руководствоваться маркировкой вышедшего из строя предохранителя. Не стоит заменять его на самодельные изделия или комплектующие с большей силой тока.

Если неисправность кроется в повреждении самой платы, что бывает крайне редко, то необходимо просто заменить этот элемент.

Читайте также: Как снять приборную панель ВАЗ-2114

Как провести замену подсветки

Иногда необходимо разбирать приборную панель возникает, если автолюбитель решил модифицировать ее. Подсветка может просто не устраивать автолюбителя цветом ламп и интенсивностью их работы. Для того чтобы обновить подсветку полностью, вам потребуется рассчитать количество ламп для каждого датчика и приобрести их.

При установке светодиодов в патроны важно соблюдать их полярность. Вам, возможно, потребуется аккуратно сточить патроны, чтобы лампы встали на свои места. После того как вы соберете новую подсветку, проверьте ее работоспособность, подключив к питанию. Можно проверить качество сборки специальным прибором.

Следующим этапом будет подключение новой подсветки к основной плате и к ламповой цепи. Аккуратно закрепите светодиоды, чтобы они не мешали вам монтировать панель. При сборке контролируйте положение стрелок приборов, их нужно при сборке выставлять на ноль. Стрелки при этом не должны изгибаться и деформироваться.

Далее вам останется только зафиксировать шурупами всю конструкцию и провести окончательную обратную сборку. Важно не стремиться сразу собрать панель полностью, не крепите декоративные части, чтобы не пришлось снимать их снова. После подключения панели приборов к электроцепи проверьте качество сборки и работу датчиков при помощи бортового компьютера. Если все в норме, то окончательно закрепите панель и завершите сборку.

Панель приборов ВАЗ-2110. Общая информация, тюнинг, ремонт.

Все контрольные бортовые приборы автомобилей, представителей «семьи» ВАЗ 2110, объединяются в комбинацию (систему) приборов. Панель приборов включает в себя следующие компоненты: электронные тахометр и спидометр, температурный указатель охлаждающей жидкости, уровня топлива и контрольных ламп (которые присутствуют в количестве 12 штук).

Вся комбинация приборов крепиться в соответствующем гнезде панели приборов с помощью двух винтов. Соединения приборной панели ВАЗ 2110 выполнены способом печатного монтажа на плате с использованием фольгированного гетинакса. Плата надежно закреплена на задней части корпуса. Спидометр имеет два счетчика, которые показывают пройденный путь: первый из них – итоговый, второй можно назвать как “суточный”.

Показания второго счетчика, если необходимо, можно сбрасывать на ноль с помощью соответствующей кнопкой. Сбрасывать показания можно только когда автомобиль находится в стоящем состоянии. На некоторые автомобили из модельного ряда ВАЗ 2110 могут устанавливать электронную приборную панель, содержащую все компоненты и необходимые контрольные индикаторы, лампы и значки.

Общие сведения об автомобиле

ВАЗ–2110 является легковым переднеприводным транспортным средством, в котором силовой агрегат расположен в поперечном состоянии. Автомобиль предназначен для эксплуатации на дорогах, «оснащенных» твердым покрытием. Кузов машины – цельнометаллический, четырехдверный, несущий, тип – седан. С целью транспортировки длинномерных и крупногабаритных грузов сиденья, что находятся в задней части салона, можно сложить.

Таким образом, увеличивается объем багажника. Двигатели – карбюраторные или с разными системами впрыска топлива – состоят из четырех цилиндров. Объем – 1,5 л. Модель обладает значительно улучшенными характеристиками управляемости, если сравнивать с заднеприводными ВАЗами, благодаря переднеприводной компоновке.

Особенно это заметно на небезопасной, скользкой дороге или во время прохождения сложных поворотов. Возможна автомобильная комплектация противотуманными фарами, сиденьями с электрообогревом, практичными электрическими стеклоподъемниками, современным бортовым компьютером, полезным каталитическим нейтрализатором газов, которые «отработали свое» в системе выпуска, а также электроприводом внешних зеркал, обеспечивающих задний вид.

Также машину можно обезопасить электронным противоугонным механизмом, подушкой безопасности, дополнить кондиционером, системой антиблокировки тормозов, придать освещения, используя люк крыши.

Блок индикации автомобильной системы контроля модели ВАЗ 2110

Блок индикации машины ВАЗ 2110 содержит детальную электронную схему управления, дополненную звуковым сигнализатором, а также десятью светодиодными сигнализаторами, которые информируют водителя о следующих состояниях:

  • недостаточности уровня масла;
  • недостаточности охлаждающей жидкости;
  • недостаточности омывающей жидкости;
  • возможной неисправности ламп внешнего освещения;
  • состояние, когда ремни безопасности не пристегнуты;
  • износ тормозных колодок, которыми оснащены передние тормоза;
  • четыре сигнализатора на каждую дверь.

Детально схема блока индикации автомобильной системы контроля ВАЗ 2110 показана ниже.

Тюнинг панели приборов ВАЗ 2110

Скучная и невзрачная заводская панель приборов машины ВАЗ 2110 быстро надоедает, а приобретать альтернативную, оснащенную компьютером, не хочется, ведь придется выложить за это большие деньги. Процесс доработки «панельки» – тема популярная. Одним из самых простых вариантов является покупка специальной накладки. Сегодня найти ее не составит проблем.

Для ее установки необходимо снять всю панель приборов Далее следует аккуратно вытащить из нее стрелки. Устанавливая стрелки на свои места, нужно убедится, что ничего не мешает движению транспорта и не отвлекает водителя, иначе, следует все заново разбирать. Правильно подобранная, красивая и стильная накладка гармонично впишется в общую обстановку салона и прекрасно дополнит весь его дизайн.

Также сегодня совсем не проблема сделать ВАЗ 2110 тюнинг панели приборов своими руками. Нужно только иметь необходимый материал и «вагон» желания. Самый простой вариант – сделать тюнинг «приборки» в несколько этапов. Сначала, конечно, обязательно нужно ее снять. Дальше следует поменять лампы накаливания на светодиоды. Устанавливать их следует в те же патроны. Есть несколько способов изменить ее цвет:

-изменяем цвет однометра. Если с помощью ножа очистить однометр от клея, перевернуть и поставить обратно, то подсветка циферблата превратиться из зеленой в синюю;

-подсветка панели приборов ВАЗ 2110. Изменяем цвет с помощью светодиодной ленты. Для начала необходимо соскоблить ножом слой цветофильтра. Если что-то осталось, можно стереть растворителем. Далее следует зеленого цвета светодиодную ленту закрепить внутри «приборки». Подключить ее нужно прямо к патрону лампочки. Если со стрелок убрать красную краску, а дальше покрасить ее белым лаком, который используют для нанесения на ногти, можно получить яркую зеленую подсветку «приборки»;

-автоматическая смена подсветки. Смена семи разных цветов происходит за счет использования управляющей автомобилем электроники.

Ремонт приборной панели

Не знаете, как снять панель приборов ВАЗ 2110? Для этого нужно сделать следующие шаги:

  • от клеммы “минус” аккумуляторной батареи необходимо отсоединить провод;
  • отвернуть винты и снять щиток;
  • отвернуть винты крепления, которыми комбинация приборов крепится к накладке и, потянув на себя, следует вынуть приборную комбинацию из гнезда;
  • следует отсоединить от «приборки» колодку проводов.

Установку нужно выполнять в порядке, строго обратном процессу снятия. Для разборки следует отвернуть винты крепления и отсоединить от корпуса комбинации приборов маску со стеклом. Нужно отвернуть винты и гайки крепления указателя и вынуть их из корпуса. Сборка выполняется в обратном снятию порядке.

Существует также современный способ стилизировать собственный автомобиль согласно веяниям 21 века. Когда старая «панелька» немного надоедает, приходит мысль купить и установить более новую евро панель, которая выглядит очень изысканно и красиво. Многие согласятся, что автомобиль тогда станет значительно солиднее.

Единственным ее недостатком является такой нюанс: чтобы снять старую панель приборов, необходимо снять накладку. Вследствие этого, на этапе сборки лучше заменить лампочки, которые есть, на значительно более качественные (Philips, Osram и другие). Это поможет забыть об их замене на длительный период. Вы обязательно найжете больше полезной информации, читая наши другие статьи.

Какая приборная панель подходит к ВАЗ 2114. Кнопки, лампочки, значки, индикаторы

Приветствую вас друзья на сайте автосервиса своими руками. В силу различных ситуаций возникает момент, когда необходимо поменять приборную панель.

А в сегодняшней статье мы рассмотрим на примере российского автопрома как поменять приборную панель на ВАЗ 2114, ВАЗ 2115.

Хотя замена панели не такая уж и сложная процедура, многие автовладельцы все же предпочитают обращаться к услугам мастеров, то есть в СТО.

Но многие автолюбители в силу разных причин предпочитают делать ремонт ВАЗ своими силами, поэтому в данной статье будет описана подробная инструкция по снятию и установке панели приборов ВАЗ 2114.

Как известно, приборная панель передает полезную информацию водителю во время движения автомобиля или при работающем двигателе.

Следовательно, к этому процессу нужно отнестись очень серьезно, чтобы не забыть подключить какое-нибудь важное устройство во время установки.

Также стоит отметить, что она в пределах 15 тысяч рублей, поэтому здесь каждый решает сам, стоит делать замену или нет.

Хотя бывают ситуации, когда без замены просто невозможно обойтись, например, машина попала в аварию или на ней есть какие-то большие трещины.

Как снять панель приборов ВАЗ 2114, инструкция.

Первым делом откручиваем с левой стороны, именно там находятся водительские педали, три винта на боковой панели консоли, как показано на фото.

Внимание! Отключите массу от АКБ, чтобы избежать различных коротких замыканий.

Снимаем вилку или магнитолу если она установлена ​​и отсоединяем провода. Так же вытаскиваем фишки на прикуриватель и на подсветку пепельницы.

Далее нужно снять ручку включения вентилятора отопителя и рычаги открытия и закрытия крана печки и других заслонок, поддев их отверткой и потянув на себя.

Откручиваем саморезы панели приборов сверху и снизу фигурной отверткой.

Еще нужно открутить саморез, который находится под заглушкой рядом с кнопкой включения обогрева заднего стекла … Затем вытаскиваем из корпуса панели приборов все сколы, которые желательно отметить чтобы потом не запутаться.

Рулевая колонка также должна быть откручена от крепления, после чего она упадет, предварительно сняв колесо … Затем нужно открутить все винты, как показано на рисунке.И утопить блок управления отопителем внутрь.

Также справа и слева откручиваем саморезы от кронштейна крепления, идущего от пола к панели приборов. И два винта от поперечной скобы крепления.

Поддев ручку гидрокорректора фары и ручку регулятора освещенности приборов, снимите их. Вынимаем декоративную крышку и отключаем светодиодную вставку. Затем откручиваем гайки торцевым ключом.

Отсоединить оставшиеся фишки иммобилайзера, освещения бардачка и др. Откручиваем верхний и нижний саморезы панели приборов с левой и правой стороны.

Если вы все отсоединили, вынимаем панель на себя, установку новой проводим в обратном порядке.

Конечно, кто-то скажет, что все сложно и ничего не понятно, но это до тех пор, пока вы сами не начнете разбирать и потом устанавливать обратно, но наверняка придется немного повозиться.

Есть несколько способов. Некоторые изменения направлены на улучшение ходовых качеств, другие связаны с декоративной модификацией автомобиля. ВАЗ – отечественный автомобиль, по мнению многих, просто создан для тюнинга. В большинстве случаев приборная панель, которая является центральным элементом салона, может быть изменена.

Именно на тюнинге панели приборов можно проявить свои дизайнерские фантазии; Именно с этого элемента интерьера многие начинают работать над доработкой автомобиля.Следует отметить, что 2114 – одна из последних самых продуманных моделей ВАЗ, которая привлекает внимание. Если приборная панель немного приелась, подсветка вам не подходит, то можно проводить тюнинг. Панель приборов ВАЗ 2114 тюнинг выполняется довольно часто. Вариантов доработки этого элемента автомобиля огромное количество: одни лишь декоративные, другие полностью меняют интерьер. Рассмотрим все особенности тюнинга панели приборов рассматриваемого транспортного средства.

Конструкция приборной панели

Боковая панель: Важно: При проведении комплексных работ по модернизации приборной панели следует учитывать особенности ее дизайна. Главное, правильно разобрать, подобрать нужные детали и собрать все обратно. Все действия, которые касаются улучшения дашборда, лучше всего продумать заранее. Только при составлении четкого плана можно исключить вероятность ошибок, сложных моментов.

Следует учитывать, что он состоит из нескольких основных элементов, после демонтажа которых можно добраться до устройств, чтобы их заменить.Вышеперечисленные элементы можно назвать базовыми. Одни соединяются винтами, гайками и болтами, другие – заглушками.

Изменение подсветки и цвета стрелки спидометра

Рассматривая, как поменять приборную панель тюнинга ВАЗ 2114, многие рассматривают для начала визуальные доработки, среди которых отметим подсветку. Современные автомобили иномарки имеют сложную систему освещения, создающую довольно необычный эффект. Отечественный автомобиль отличается простой конструкцией и неэффективной подсветкой панели приборов.Вариантов изменения довольно много, если нет фантазии, то можно воспользоваться одним из способов настройки, приведенных в интернете.

В в этом корпусе работа, как и в других ситуациях, начинается с разборки. Для этого полностью снимаем щиток и демонтируем защитное стекло. Следует отметить, что такие работы следует выполнять аккуратно, так как все детали достаточно хрупкие. Сменить подсветку довольно просто:

1. Оригинальная лампа зеленого цвета, можно установить, например, красный.
2. Снять лампу довольно просто.

Завершающим этапом работы можно назвать сбор всей конструкции обратно. Еще одна доработка – изменение цвета стрелки спидометра и других индикаторов. При создании рассматриваемого автомобиля панель приборов была плохо продумана: подсветка зеленая, индикаторы желтые, кнопки тоже зеленые. При длительной езде ночью такая подсветка сливается, и заметить стрелку спидометра становится довольно сложно.

Изменить ситуацию можно, установив красные светодиоды, которые создадут необходимый контраст в освещении автомобиля. Для этого их крепят под стрелку, сверху надевают специальную термоусадку, после чего проводку питания перекидывают на подсветку ТЭНа. При использовании термоусадки свет не будет рассеиваться, а будет гореть только стрелка. Это изменение выглядит довольно привлекательно, а читаемость устройств значительно повысилась.

Установка готовых приборных панелей

Панель приборов ВАЗ 2114 тюнинг можно заменить уже готовыми вариантами исполнения, коих в продаже довольно много.Главное, выбрать наиболее подходящую модель не только по дизайну, но и по конструкции.

Рассмотрим несколько вариантов готовых приборных панелей, которые можно использовать на рассматриваемом автомобиле:

  • AMC – панель, которая поставляется по запросу. Обратите внимание, что при заказе вы можете указать конструктивные особенности этой панели. В этой модели есть указатель уровня масла, которого нет в оригинальной модели. Появление указателя уровня масла связано с тем, что многие водители просили включить этот элемент в приборную часть щитов.Дизайн представлен сочетанием цветного шакала и хромированной облицовки.
  • PRO-SPORT – комбинация приборов данной модели выполнена в виде накладок. Эта модель привлекает внимание своим необычным дизайном. Возможна покупка версии со светлой и темной подложкой, что можно назвать плюсом рассматриваемой модели. В конструкции есть своя подсветка, яркость которой можно регулировать, но цвет только один – синий. Шкала наклеивается после установки вставки.
  • AMS-2 – довольно необычная модель, поскольку центральным элементом стал тахометр. Шкала белого цвета, выполнена в спортивном стиле. Для чтения информации больше всего подходит белая шкала. В конструкции есть своя диодная подсветка, которая определяет быстрое считывание информации в ночное время. При этом следует учитывать, что самостоятельно установить эту приборную панель довольно сложно. Это связано с необходимостью доработки штатного щита.
  • STREET STORM – главной особенностью данной модели можно назвать разнообразие цветового оформления… Более того, все элементы приборной панели расположены в классическом порядке, что можно назвать достоинством данной модели. Еще одной особенностью дизайна можно назвать подсветку: днем ​​она достаточно светлая, имеет красные символы, ночью можно менять уровень подсветки элементов и цвет.
  • «Северный ветер» – еще одна спортивная версия, обладающая продуманной системой освещения. Этот вариант очень популярен, так как ночью создается довольно красивый эффект.

Практически все вышеперечисленные колодки можно без проблем установить независимо.Единственное, что может вызвать значительные трудности, – это подключение подсветки.

Установка европанели на ВАЗ 2114

Еще один способ настройки 2114 – установка европанели.

Старая версия панели не продумана:

  • Рулевое колесо не имеет регулировок и в то же время закрывает большинство приборов на приборной панели.
  • Панель приборов ночью отражается на лобовом стекле, что тоже создает довольно много сложностей.
  • Плохое качество покрытия. Более того, всего за несколько лет панель полностью утрачена.
  • Используемый пластик не выдерживает критики: скрипы, стуки, урчание – и все это исходит от лицевой панели.
  • Спустя время многие владельцы сталкиваются с проблемой, что бардачок начинает открываться сам по себе.
  • Зимой в машине очень холодно, вентиляция не позволяет настроить наиболее правильное распределение воздуха.

Все вышеперечисленные проблемы возникают при установке старой панели.Некоторые проблемы, например, звукоизоляция и поддержание оптимальной температуры зимой, можно решить только при существенном ремонте автомобиля. Однако некоторые из вышеперечисленных проблем можно решить, установив европанель.

При изготовлении европанели используется пластик более качественный, сборка лучше. Этот момент определяет, что после установки панель не вызывает столько нареканий. Переделке подверглась и вентиляция, что немаловажно.Однако на впечатляющий результат переделки рассчитывать не приходится:

1. Отечественная сборка проявит себя даже в самых мелочах.
2. Рычаги регулировки положения решетки воздушного потока достаточно тугие, не доходят до края прорези.
3. Также не решены проблемы с бардачком – через время он тоже начнет открываться.
4. Если не следить за пластиком, то через время его внешний вид тоже испортится. Для ухода за пластиком можно использовать специальные спреи.

Однако Европанель значительно обходит предыдущую версию. Примером могут служить многочисленные ящики, расположенные в панели – это то, чего многим не хватало.

Профессиональная доработка автомобиля

В последнее время тюнинг панели приборов ВАЗ 2114 часто проводят в специализированных мастерских. Умелые мастера могут настроить приборную панель другой машины на рассматриваемую, что сделает ее поистине уникальной. Самостоятельно это сделать будет довольно сложно, так как придется изменить форму, размеры самой панели, подключить проводку, изменить положение основных элементов лицевой панели и так далее.

Стоимость услуги довольно высока, но ценители настоящего комфорта ВАЗ 2114 оценят труд настоящих профессионалов в этом деле. Работа, как правило, выполняется не только качественно, но и достаточно быстро. Поэтому машину долго ждать не придется.

В заключение отметим, что при самостоятельной смене дашборда всегда следует обращать внимание на правильность подключения всех устройств и элементов управления.Допущенные ошибки могут привести, например, к тому, что спидометр покажет неправильную скорость. Этого нельзя допускать для обеспечения безопасности движения.

Видео тюнинг панели приборов ВАЗ 2114

Формирование индивидуальности отечественного автомобиля в результате преследует несколько целей. Одна из них – обеспечить комфортную работу своему железному коню. Кроме того, персонализация позволяет снизить риск кражи, потому что автомобиль, который выделяется среди трафика, сложнее украсть, а позже его легче найти.Применяя тюнинг панели приборов ВАЗ 2114, автовладелец максимально настраивает машину на свой вкус.

При таком редизайне салона водителю удается настроить информативную приборную панель, выделив необходимые индикаторы персональной подсветкой. Однако следует учитывать, что стоит такой декор довольно дорого. Сэкономить можно будет, если всю работу проделать сам.

Важно не только выбрать понравившуюся панель в интернет-магазине, но и обеспечить ее грамотную установку в месте, предусмотренном производителями.Действия по сборке / разборке следует продумать заранее, чтобы минимизировать проблемы с установкой.

Следует учитывать, что автомобили хорошо поддаются внутреннему тюнингу, поэтому накладка на панель приборов ВАЗ 2114 от сторонних производителей обычно легко помещается в отведенное пространство.

Схема работы в такой ситуации довольно проста:

  • Правильно разбираем заводскую панель. Для этого рекомендуем использовать схему крепления из автомобильного атласа, выданного автопроизводителем.При этом можно обойтись без съемников, ограничившись классическими отвертками и плоскогубцами.
  • На следующем этапе монтируем новый информационный блок перед водителем или полностью меняем приборную панель по желанию, что окажется существенно дороже, но в результате даст более положительный эффект.
  • Не стоит сразу выкидывать устаревшую панель, так как от нее могут понадобиться какие-то детали. Могут пригодиться заглушки или элементы «родных» застежек.Также у новичков часть крепежа может быть повреждена в процессе установки, и их можно заменить в старой панели.

Перед началом всех работ мастер должен внимательно прочитать инструкцию по установке, предлагаемую производителем. Обычно в нем подробно описывается пошаговый алгоритм действий.

Простая модернизация приборной панели

На самом деле тюнинг приборки ВАЗ 2114 оказывается не таким сложным, как может показаться на первый взгляд. На рынке представлен широкий выбор моделей трансформации интерьера, поэтому каждый водитель получает возможность изменить пространство собственной машины по своему вкусу.

AMC. Автолюбителям, которые выбирают эту модель, следует знать некоторые ее особенности:

  • Вы можете сами выбрать понравившийся дизайн от производителя;
  • в комплекте есть индикатор уровня масла, которого нет в традиционном «заводском» варианте, так как этого захотело большое количество пользователей, изменивших свой стандартный внешний вид на костяной;
  • особый внешний вид достигается за счет выбора интересных цветов и использования хромированной окантовки на каждой шкале.

Производитель также выпускает улучшенную версию AMC-2.

ПРО-СПОРТ. Вставка для панели приборов оригинальная. Приятная разноцветная подсветка помогает быстро ориентироваться в инструментах. Производители выпускают модель в двух вариантах подложек:

.

В связи с тем, что в автомобилях ВАЗ 2114 предусмотрена возможность настройки разной степени яркости, водитель может настроить эту опцию по своему желанию. Минус именно этой модели в том, что цветовой вариант всего один – синий.Весы приклеиваются после монтажных работ. В результате получилась красивая спортивная приборная панель.

УЛИЦА БУРЯ. Особенностью данной тюнинговой накладки является необычная цветовая гамма, при этом производители не внесли никаких изменений в «заводскую» компоновку устройств. Основной упор в дизайне был сделан на цвет.

Также использовались

вариантов с подсветкой. В дневное время это облегченная версия с красными символами, а при движении ночью у водителя есть возможность переключать не только яркость, но и цвета.

АМС-2. В обновленной версии полюбившихся водителям тюнинговых накладок центральное место отведено тахометру. Его производители переместились в самое заметное место. Спидометр сдвинули влево. Белое поле за стрелками добавляет спортивности и позволяет легко читать данные, не задерживая зрение на устройствах на долгое время.

В подсветке используется

светодиодных элемента. Их равномерная яркость помогает легко считывать текущие параметры ночью и вечером.Важно учитывать, что установку должны проводить более опытные мастера, так как в процессе установки требуется значительная перепланировка части интерьера.

Северный ветер. Дизайнерская модель внешне отличается от более распространенных аналогов. Специалисты-разработчики не внесли изменений в традиционное расположение устройств. Однако даже при таком подходе им удалось обеспечить динамичный вид.

Часы, встроенные в панель, выглядят стильно в спортивном стиле.Цветовая гамма обложки зависит от используемых вставленных шкал.

Тюнинг с помощью европанели

Одним из кардинальных способов переделки интерьера 14-й модели является установка европанели. Такое решение позволяет избавиться от ВАЗовских «болезней», к которым относятся следующие факторы:

  • руль не имеет возможности регулировки;
  • рулевое колесо закрывает значительную часть устройств при управлении;
  • трудности с видимостью в ночное время связаны с отражением работающего устройства на лобовом стекле;
  • не самые качественные материалы, спустя небольшой промежуток времени они значительно ухудшают восприятие интерьера;
  • используемый пластик создает множество скрипов, ударов и горошин, которые исчезают через короткое время после начала эксплуатации;
  • самопроизвольное открывание перчаточного ящика может быть связано с некачественным замком, использованным в конструкции;
  • прохладный салон зимой связан с плохо продуманной системой вентиляции в салоне.

Установка новой передней панели в салоне не только создает комфорт, но и решает многие практические проблемы. К ним относятся как вопросы звукоизоляции, так и успешная изоляция пространства.

При производстве европанелей используется высококачественный пластик. К тому же его сборка оказалась без особых нареканий. Драйвер снабжен еще всевозможными ящиками для мелочей и полками для современных гаджетов .

Установка новинки занимает немного времени. Поэтому ждать машину после перепланировки не приходится.

Самостоятельно разрабатывать такие варианты конструкции с внесением конструктивных изменений не стоит. Это связано с тем, что после переделки приборы, например, спидометр или тахометр, будут показывать неверные значения. Этого нельзя допускать, так как факт может негативно повлиять на работу транспортного средства, поскольку в этом случае водитель вводится в заблуждение из-за неверных показаний, что со временем может привести к аварии.

Панель приборов автомобиля ВАЗ 2114 является основным информационным блоком автомобиля. Благодаря ему водитель получает информацию о техническом состоянии и работе всех узлов, приборов и датчиков машины, которые отображаются на схемах. В статье рассматриваются основные элементы панели, дается расшифровка, а также схема их расположения.

[Скрыть]

Панели компонентов

Располагается на приборной панели автомобиля, так что водитель может видеть все значки и контрольные лампы.Благодаря тюнингу авто с инжектором пользоваться автоустройствами (АП) стало удобнее. Чтобы эффективно использовать информацию с приборной панели, каждый водитель должен знать ее состав, комбинацию, назначение и расположение всех кнопок и индикаторов.

Основные элементы на левой стороне панели:

  1. Спидометр. На ВАЗ 2114 установлен индукционный спидометр, который отображает на дисплее текущие показания скорости, полученные с датчика, расположенного в коробке передач.Шкала устройства разделена на деления с ценой 10 км / ч и показывает скорость от 0 до 200 км / ч. Для спидометра допускается погрешность в 5 км / ч. Под циферблатом по центру расположены две электронные надписи, отражающие информацию о пробеге автомобиля: общий и текущий.
  2. Тахометр. Рядом со спидометром слева есть тахометр. Он передает показания числа оборотов коленчатого вала в режиме реального времени. Эти данные он получает с бортового компьютера… Цифры указаны через каждые 10 единиц шкалы. Одно деление равно 5 единицам. Максимально возможное значение – 80 единиц. Чтобы получить количество оборотов коленчатого вала, нужно значение на тахометре умножить на 100. Например, 45 единиц означает, что коленчатый вал совершает 4500 оборотов в минуту. Диапазон от 55 до 60 заштрихован красным, чтобы предупредить о том, что двигатель работает в тяжелых условиях и может сломаться в любой момент. Под тахометром посередине электроника отображает температуру и время окружающей среды.
  3. Указатель температуры охлаждающей жидкости (охлаждающей жидкости). С левой стороны тахометра отображается показание датчика температуры охлаждающей жидкости, расположенного рядом с термостатом и головкой блока цилиндров. Оцифровка начинается с 50, градуировка – 20 градусов, следующая цифра – 90, максимальное значение – 130 градусов. Если значение находится в диапазоне от 105 до 130 градусов, то нужно прекратить движение, выключить двигатель и дать ему остыть, иначе двигатель может закипеть.
  4. Указатель уровня топлива в бензобаке.Находится на правой стороне спидометра. Каждой из цифр соответствует свое обозначение: 0 – емкость пуста; 1/2 – бак наполовину заполнен; 1-полный бак (автор видео ИЗО))) ЛЕНТА).

В верхней части находится значок электронной АЗС, это означает, что бак полон. В правом нижнем углу такой же электронный значок горит оранжевым светом, если в баке осталось менее 6 литров бензина.

Устройство панели приборов несложное. Если вы хотите, чтобы автомобиль отличался от других, многие используют для этого тюнинг.С его помощью можно сделать салон уютным и эффектным. Чаще всего делают ярче подсветку, вставляют накладки, детали.


Тюнинг приборки ВАЗ 2114

Для того, чтобы настроить подсветку и другие части панели, нужно проделать несколько несложных действий:

  • разобрать панель;
  • снимите щиток;
  • произвести тюнинг задуманных деталей, освещения, вставку дополнительных лампочек и деталей;
  • Верните снятые детали на место.

Настройка подсветки заключается в замене желтых индикаторов на яркие светодиоды.

Колодки индикаторы

Обозначения на 2114 выполнены в соответствии с требованиями и нормами. Они унифицированы, чтобы быть понятными для всех водителей. Обозначения индикаторов расположены внизу экрана.


В таблице представлено описание символов, используемых на схемах и на приборной панели.

Изображение Обозначение
Канистра с каплей Сигнализирует о том, что уровень масла в двигателе лодки упал ниже минимально допустимого, значок красный.
Стеклоочистители и фонтан Сообщает, если остаток омывающей жидкости в бачке меньше одного литра. Индикатор станет оранжевым.
Термометр Горит оранжевым светом, когда в расширительном бачке недостаточный уровень охлаждающей жидкости.
Авто с открытыми дверями Горит красным, если одна из дверей не закрыта.
Перечеркнутый значок лампочки Означает, что возникла проблема с стоп-сигналами или габаритами.
Круг с черточками по бокам Указывает на износ колодок тормозной системы и неисправности тормозов.
Мужчина с ремнями безопасности Сообщает, что водитель или один из пассажиров не пристегнут ремнями безопасности.
Две зеленые стрелки вверху щитка Соответствующие лампы загораются при включении правого или левого указателя поворота.
Красный треугольник Загорается при аварийной остановке.
Check Engine Указывает на проблему с двигателем. Горит красным.
Синяя лампочка Загорается при включении дальнего света
Зеленый свет Загорается при включении ближнего света
Обозначения, относящиеся к более ранним версиям ВАЗ 2114
Канистра с каплей красной жидкости Загорается, если давление масла не соответствует требованиям, то есть падает ниже необходимого уровня.
Буква «R» в круге Загорается при отпускании ручного тормоза.
Аккумулятор Загорается, если аккумуляторная батарея разряжена.
Восклицательный знак в круге Горит красным, если уровень недостаточен. тормозная жидкость.

Кнопки панели инструментов

Кнопки также имеют определенное расположение в макете AP.


Кнопки управления на ВАЗ 2114

Каждая из них имеет свое назначение:

  1. Кнопка, расположенная справа от спидометра, позволяет переключать время и температуру на электронном табло.Если вы нажмете ее более 5 секунд, когда автомобиль находится в состоянии покоя, текущий пробег будет сброшен.
  2. Справа над спидометром на приборной панели находится комбинация двух кнопок. С помощью кнопки с изображением 2-х фар, габаритных огней … Кнопка с одной фарой используется для включения ближнего света.
  3. Кнопка, изображающая фару косыми штрихами, предназначена для включения передних противотуманных фар.
  4. Кнопка с горизонтальным ходом, служит для включения задних противотуманных фар.
  5. Кнопка с прямоугольником позволяет активировать функцию обогрева заднего стекла.

Разобраться со всеми индикаторами, AP и кнопками несложно, имея схему расположения в инструкции по эксплуатации автомобиля. Эта статья поможет вам понять все обозначения.

Подводя итог, можно сказать, что на панели АП отражается полезная информация:

  • технические характеристики транспортного средства, степень его безопасности во время движения;
  • наличие бензина, уровень рабочих жидкостей;
  • информация о динамике движения: частота вращения, обороты коленчатого вала и т. Д.;
  • эксплуатация различных устройств автомобиля;
  • другая полезная информация, такая как время, температура и т. Д.

Светодиодная панель приборов ВАЗ 2114

Получить эту информацию позволяют различные датчики и измерительные приборы, включенные в электрические схемы автомобилей. Поскольку конструкция и схема подключения AP просты, его легко разобрать и собрать. Поэтому при желании можно произвести настройку, сделать накладку, вставить дополнительные элементы, можно сделать подсветку из светодиодов.

Если на приборной панели начнут загораться какие-либо индикаторы, следует немедленно на это отреагировать. Выявленная и вовремя устраненная неисправность позволит избежать проблем в пути и продлить срок службы автомобиля.

Видео «Замена лампочек на приборной панели ВАЗ 2114»

Видео Алексея Львова о том, как снять приборную панель и заменить лампочки.

Хоть отечественные ВАЗ и не дотягивают до современных иномарок по сложности конструкции узлов и агрегатов, но и у них есть свои индикаторы, которые могут сигнализировать о той или иной неисправности.Разберем по порядку, что они означают и как расшифровывать значки на приборной панели автомобиля ВАЗ 2114.

Стрелочные указатели

Для начала давайте взглянем на индикаторы со стрелками, так как мы видим, что их четыре на приборной панели.
Индикатор №1 показывает температуру охлаждающей жидкости в двигателе автомобиля. Если стрелка находится в красном секторе, рекомендуется проверить уровень или другие элементы системы охлаждения (радиатор, помпа, термостат).
Индикатор № 2 является тахометром и показывает частоту вращения коленчатого вала силового агрегата… Не проворачивайте двигатель на максимальную мощность, когда стрелка уходит в красный сектор, это может отрицательно сказаться на его долговечности.
Индикатор № 5 – спидометр. Показывает текущую скорость автомобиля, с которым он движется. Также в этой шкале есть электронный дисплей под цифрой 12 – счетчик пробега, где верхние цифры – общий пробег, нижние – суточные.
Ну и последний циферблат циферблата 6 показывает количество топлива в баке. При нем есть резервный индикатор №7 с изображением заправки, он загорается, когда заканчивается бензин.

Световые индикаторы на панели приборов ВАЗ 2114

Значки на приборной панели под №3 и №4 показывают, что левый и правый указатели поворота включены соответственно.
Пиктограмма № 8 сообщает водителю, что габаритные или габаритные огни включены.
Если загорается значок под номером 9, на котором нарисован восклицательный знак, значит, проблема в работе тормозной системы автомобиля. В большинстве случаев это может быть низкий уровень тормозной жидкости, долейте жидкость в бачок.
Пиктограмма № 10, на которой нарисована фара, сигнализирует о включении дальнего света фар.
Кнопка № 11 рядом с жидкокристаллическим дисплеем используется для сброса суточного расхода и установки часов.
Значок № 13 загорается при включении будильника.
Индикатор № 14 «» при работающем двигателе информирует водителя о неисправности двигателя автомобиля.
Жидкокристаллический дисплей №15 – показывает текущее время и температуру вне автомобиля.
Индикатор №16, показывающий аккумулятор, загорается при включении зажигания и гаснет после запуска двигателя.Если есть проблема, генератор не работает – он может загореться или мигнуть.
Значок №17 П в красном кружке, сигнализирует о включении стояночного тормоза (ручника).
Индикатор № 18, на котором изображен красный кран, сигнализирует о недостаточном давлении масла в системе смазки двигателя. Следствием низкого давления также может быть низкий уровень масла.
Индикатор №19, указывает положение воздушной заслонки, если установлен на ВАЗ 2114

2114 – характеристики, оборудование, фото, видео, тюнинг

ВАЗ-2114 – пятидверный хэтчбек производства Волжского автомобильного завода.Рестайлинговая версия ВАЗ-2109 выпускалась под условным названием «Самара-2». Автомобиль отличался от предыдущих моделей уникальным дизайном носовой части кузова, получил новые фары, капот, облицовку радиатора, бампер и молдинги. Весь модельный ряд – это Лада.

Официальная презентация состоялась в 2001 году, а серийное производство этого автомобиля длилось 10 лет (с весны 2003 года по декабрь 2013 года). На протяжении своей истории машина претерпевала различные улучшения.На смену Ладе-2114 пришла новая Лада Приора.

Отечественный хэтчбек ВАЗ-2114 довольно распространен среди молодого населения и зачастую приобретается впервые из водительского стажа. Автомобиль относится к бюджетной нише, поэтому требовать ярких показателей и характеристик автомобиля не приходится. Лада-2114 подходит для загородных поездок, так как имеет хороший клиренс, что позволяет справляться с мелкими препятствиями и неровностями дорожного покрытия.

История автомобиля

Как было сказано выше, производство «14-й модели» лежало на Волжском автозаводе.Автомобиль, получивший новое название «Лада 2114 Самара-2», создавался на платформе знаменитого ВАЗ-2109. Многим владельцам «девятки» уже надоела устаревшая передняя панель, поэтому новая европейская панель очень полюбилась водителям.

Серийное производство отечественного хэтчбека было запущено в 2003 году. Лада-2114 Самара оснащалась уже знакомой четырехцилиндровой восьмиклапанной силовой установкой объемом 1,5 литра, которая смогла хорошо себя зарекомендовать на модели 2109. Когда 2007 год. приехали, машина обновилась, что коснулось технической части.

Гамма силовых агрегатов пополнилась новым 8-клапанным двигателем объемом 1,6 л. Катализатор теперь установили непосредственно рядом с двигателем внутреннего сгорания, а также он получил пластиковый корпус. Изменения коснулись и приборной панели. Компания порадовала водителей наличием бортового компьютера. Бардачок в верхней части панели отсутствует, а сама панель отделана жестким пластиком.

Спустя три года специалисты «Супер-Авто» в 2010 году существенно модернизировали ВАЗ-2114.Теперь под капотом отечественного хэтчбека оказался шестнадцатиклапанный силовой агрегат от Lada Prior. Благодаря сотрудничеству с Recaro удалось оснастить машину новыми сиденьями и подвеской. Производство Lada ВАЗ-2114 было остановлено 24 декабря 2013 года. «Переходная версия, представленная 14-й моделью, успешно заменила новую версию от Lada – Priora.

Экстерьер

Несмотря на выпуск более новой модели, кузовных отличий между ВАЗ-2114 и ВАЗ-2109 мало. Новинка обладала :

  • Новая передняя часть кузова;
  • Линзы новой формы;
  • Капот новый;
  • Другая решетка радиатора;
  • Пластик на бамперах повышенного качества;
  • Спойлер;
  • Багет;
  • Накладки на пороги.

Одно можно сказать откровенно: ВАЗ-2114 очень повезло из-за проводимой производителем политики. Фактически первооткрывателем этой серии стал автомобиль ВАЗ-2115 в кузове седан, который, как показала практика, оказался настоящим блинным комом.

С учетом допущенных ошибок, разработанных для 15-го нововведения и использования проверенных временем характеристик 2109, удалось выпустить законченный и один из самых удачных автомобилей в истории АвтоВАЗа – Лада-2114. . Масса машины составляла 970 кг, а полезная нагрузка – 425 кг. Высота дорожного просвета 160 мм.

После доработок Super-Auto в 2011 году клиренс увеличен на 5 миллиметров. Этого удалось добиться за счет установки стоек от Лада Приора.Между фарами расположена небольшая решетка радиатора. Частично причиной этого было то, что двигателю не требовался большой поток воздуха для охлаждения. Здесь находится ручка капота, что очень практично.

ВАЗ-2114 стал намного лучше своего предшественника по внешнему виду и дизайну интерьера. Дизайн получился более обтекаемым и стильным.

Боковая часть ВАЗ-2114 имеет наружные зеркала заднего вида, выполненные в прямоугольной форме. Благодаря такому решению водитель лучше контролирует ситуацию на дороге.Отдельно хочется отметить двери 14-й модели. У них есть специальный механизм открывания, который способствует более комфортной посадке и высадке пассажиров.

По словам конструкторов АвтоВАЗа, угол открывания дверей составляет почти 90 процентов. Не каждый автомобиль может похвастаться такими характеристиками, позволяющими повысить уровень комфорта пассажиров и владельца. Пятидверная модель комплектуется 13-дюймовыми колесными дисками, которые при желании можно заменить на более массивные.

Задняя часть выполнена с учетом новых идей и решений.Кормовой БА-2114 получил доработанные фары, на которые поступало 3 сигнала: стоп, задний ход и поворотник. Этот элемент очень практичный и интересный. Более того, это решение позволяет сэкономить немного места. Такие технологии я использую практически на всех автомобильных концернах.

В целом внешний вид ВАЗ-2114 стал более приятным, современным и не таким резким, по сравнению с ВАЗ-2109. Стильный обвес по всему краю добавил автомобилю некой изюминки. Приятно, что теперь бамперы покрасили под цвет кузова.Внешний вид новых грузовиков был дополнен спортивными особенностями: сузился срез фар, изменена форма крышки капота, кузов стал более обтекаемым.

Аэродинамические параметры сначала были идентичны параметрам модели 2115. Однако позже коэффициент лобового сопротивления модернизированной Лады-2114 стал еще ниже – 0,45 против 0,46 у «стандартной» 2109. Но баланс подъемных сил изменился. серьезно изменились: общая подъемная сила немного увеличилась, но теперь распределяется по осям равномерно.Благодаря таким улучшениям улучшается качество езды на высоких скоростях.

Небольшой особенностью автомобиля Лада 2114 является установленный спойлер, позволяющий увеличить сцепление с дорогой, а также динамические данные автомобиля. Двойное преимущество этого заключается в том, что он уже находится в базовой версии с завода.

Интерьер

Что касается отделки салона ВАЗ-2114, то в нем недорогие, но качественные материалы. Жесткий пластик передней панели очень сильно скрипит при движении.С точки зрения наших водителей, салон можно считать даже «роскошным», так как в нем есть бортовой компьютер, функция обогрева сидений, два стеклоподъемника и противотуманные фары.

Бортовой компьютер отображает информацию о количестве бензина в баке, количестве километров, которое еще можно проехать, средней стоимости и времени. Рулевое колесо удобное и легко регулируется в соответствии с вашими потребностями. Очень приятно, что руль не мешает полноценному обзору приборной панели.Салон обновленного ВАЗ-2114 также имеет отопитель с обновленной конструкцией. Двери оснащены центральными замками.

Отдельно стоит упомянуть новую европанель. Имеет два ЖК-дисплея. Левый угол «приборной доски» занимает датчик температуры, который информирует водителя о текущей температуре двигателя, чтобы предотвратить перегрев силового агрегата. Этот датчик выполнен в виде шкалы. Далее идет тахометр, получивший круглую форму.

Центральная верхняя часть тахометра снабжена стрелочным тахометром.Рядом с датчиком оборотов двигателя есть шкала, отображающая скорость машины. Максимальное значение на спидометре – 200 километров в час. Наконец, в верхнем правом углу показан уровень бензина в баке. Под этим датчиком находятся сигнализация габаритов и дальнего света, а также сообщение о неисправности тормозной системы.

Не обошлось и без градусника. Водительское кресло не самое удобное. Настроить просто невозможно. При посадке выемка давит на спинку, и на это грешат большинство автовладельцев.В центральной части автомобиля размещены аварийные знаки, которые при нормальной эксплуатации автомобиля выглядят как обычная темная полоса.

Благодаря новой конструкции панелей улучшена вентиляция салона. Устранена проблема подачи воздуха к дефлекторам по бокам. Обивка кресла имеет тканевую структуру, которая со временем покрывается хорошо заметными потертостями. Многие элементы внутренней отделки очень расшатаны и скрипят, что слышно при малейшем движении.Но приятно, что такой дефект легко устраняется.

Также рестайлинговая модель Lada 2114 оснащена застежками ремней безопасности от «десятки». Потолок получил настраиваемую внутреннюю подсветку фонариком. У Лады 2114 не хватает свободного места для пассажиров. Диван, установленный сзади, неудобен и неудобен при длительных поездках. Хотя задние сиденья можно сложить, но в обычном состоянии они занимают много места.

Взрослому мужчине будет не так удобно сидеть сзади.В принципе, даже нормальный человек среднего роста не будет чувствовать себя комфортно. Подъемники заднего стекла – ручные. Многие владельцы четырнадцатой модели борются с посторонним шумом в салоне с помощью звуко- и виброизоляции. Однако за счет этих улучшений масса автомобиля значительно увеличилась.

Некоторые владельцы ВАЗ-2114 жалуются на заклинивание задних дверей, поэтому их трудно открыть. Также никуда не делся громкий и неприятный звук закрытия дверей.Если сложить задний ряд и снять полку, полезного пространства внутри российского хэтчбека будет больше – 600 литров. В штатном положении багажное отделение не выделяется большого объема – 330 литров.

Еще неприятно, что заводская полка, о которой мы говорили чуть выше, постоянно барабанит. Вот почему многие рекомендуют покупать акустическую полку, которая заглушит такие неприятные звуки. В целом апгрейд положительно повлиял на внутреннюю часть, хотя есть и спорные моменты.Например, печь стала мощнее, но из-за этого повысился уровень производимого шума.

Технические характеристики

Силовой агрегат

За 10 лет серийного производства Лады 2114 под ее капот поместили несколько силовых агрегатов. В первую очередь стоит упомянуть 1,5-литровый 8-клапанный двигатель, который развивал 78 лошадиных сил и 116 Нм. Расходовал такой двигатель около 7,3 литра на каждые 100 километров в смешанном режиме.

В данной модификации вместо устаревшего карбюраторного используется впуск форсунки с управлением через электронный блок.Новый распредвал с исправленными фазами не понадобился. После того, как АвтоВАЗ внедрил в «двигатель» инжектор ВАЗ-2114, группа инженеров повысила КПД двигателя, добавив ему мощности. С другой стороны, также удалось снизить «топливный аппетит».

В 2004 году была выпущена модификация силового агрегата рабочим объемом 1,6 л. Двигатель выдавал 81 л.с. и 125 Нм. В комбинированном режиме двигатель потреблял 7,6 литра на каждую сотню километров.Восьмиклапанная силовая установка с инжектором имеет увеличенный объем за счет увеличенной на 2,3 миллиметра высоты цилиндра, что обеспечило больший ход поршня.

Вместо модуля зажигания установили катушку. Новая версия двигателя стала более мощной и экологически чистой, но при этом увеличился расход бензина по сравнению с первым 1,5-литровым двигателем. Кроме того, в том же году была выпущена 1,6-литровая версия двигателя с 16-клапанной системой.

Этот двигатель уже выдал 89 «лошадей» и 131 Нм крутящего момента. По паспортным данным на каждые 100 километров пути требуется 7,5 литров бензина в смешанном режиме.
В 2007 году этот двигатель подвергся серьезной доработке. Рабочий объем остался на прежнем уровне 1,6 литра. Зато мощность увеличилась до 98 лошадиных сил и 145 Нм крутящего момента.

Приятно, что увеличенная мощность не повлияла на «топливный аппетит».По паспортным данным новинка потребляет 7,2 литра бензина на 100 километров пути. Двигатель ВАЗ-2114 за последние 3 года хорошо отработан и внес несколько изменений.

Шатунно-поршневая группа облегчена на 39%. Изменили привод газораспределительного механизма – теперь он автоматически затягивался. Отверстия для клапанов стали меньше. Значительно повысилось качество хонингования цилиндров.

Трансмиссия

Все двигатели ВАЗ-2114 работают совместно с усовершенствованной пятиступенчатой ​​механической коробкой передач.Весь крутящий момент передается исключительно на передние колеса. И трансмиссия, и ходовая часть разрабатывались только российскими инженерами.

Ходовая часть

Автомобиль построен на платформе предыдущей модели – проверенной временем «девятки» (ВАЗ-2109), которая подверглась серьезной модернизации. Передние колеса работают с колонками McPherson, а задние – с продольными рычагами или винтовыми пружинами. Эксплуатация машины не вызывает самых приятных ощущений, так как в ней отсутствует гидроусилитель руля.

Само рулевое колесо выполнено по типу шестерни-рейки. Тормозная система отечественного хэтчбека имеет дисковые тормоза спереди и барабанные механизмы сзади. Если взять среднюю скорость 80 километров в час, то тормозной путь в присутствии пассажиров составит 40 метров.

Безопасность

Говорить об уровне безопасности Лады-2114 не очень приятно. Автомобиль не получил подушек безопасности и имеет слишком тонкий металлический корпус, который не в состоянии обеспечить должный уровень защиты в аварийной ситуации.Автомобиль сильно деформируется даже при незначительных ударах, поэтому советуем не двигаться на высоких скоростях.

Комплектации и цены

Комплектация Лада-2114 будет не очень богатой. Однако машина практична, необычна и имеет список необходимых функций. Автомобиль обладает :

  • Климат-контроль;
  • Сиденье с обилием настроек;
  • Рулевое колесо, которое можно установить как в вылетной, так и в вертикальной плоскости;
  • Панель приборов с датчиками оборотов и оборотов двигателя;
  • Бортовой компьютер;
  • Центральная консоль с множеством кнопок;
  • Антиблокировочная система;
  • Функция обогрева передних сидений.

Купить новую машину ВАЗ 2114 невозможно, так как производство такой модели остановлено. Но на авторынке б / у можно купить неплохой вариант. Цена может меняться в зависимости от года выпуска, комплектации и общего состояния. В среднем это около 3 724 $.

Тюнинг

Любой автовладелец хочет, чтобы его машина отличалась от других и выделялась на дороге. Кроме того, водители хотят улучшить свои технические характеристики за счет увеличения мощности или снижения «топливного аппетита».Лучший способ достичь этих целей – настроить свой автомобиль.

Предполагает улучшение визуальных свойств, ходовых качеств и комфорта. Приятно, что большую часть тюнинга Лады 2114 можно проводить самостоятельно. Основные части тюнинга можно выделить несколько:

  • Внешний вид;
  • Внутренняя часть;
  • Отсек силового агрегата, ходовая часть и другие улучшения, улучшающие характеристики хэтчбека.

Тюнинг кузова

Самый простой способ модернизировать кузов отечественного автомобиля – это покрасить кузов в необычные цвета или использовать наклейки.С помощью игры контрастов можно будет сделать машину броской и заметной в городском потоке. Однако очень важно не забыть договориться с ГИБДД, так как цвет автомобиля указан в документах.

К интересным деталям модернизации автомобиля можно отнести воздухозаборники. Некоторые меняют внешний вид капота и крыши. Хотя ходовые качества автомобиля от этого не зависят, внешний вид тюнингованной модели станет более необычным.Не так часто, но все же можно встретить «двери ламбо», которые выглядят очень броско.

Двери машины, которые открываются вверх, будет сложно оставить без присмотра. Сделать эту работу не так-то просто. Очень важно не забыть отрегулировать зазоры. В дальнейшем комфорт от езды в темноте можно повысить с помощью тюнинговых фар Лада 2114. Вы можете покрасить фары и поставить в них светодиодные элементы или линзы.

Если нет желания заморачиваться, продается заводская версия фар на Лада 2113-15, которые отличаются от базовых.Чтобы придать автомобилю облик можно установить комплект стильных обвесов. Имеет:

  • Бампер передний и задний;
  • Антикрыло;
  • Накладки на крыло.

С помощью таких деталей можно будет увеличить приток воздуха к силовому агрегату ВАЗ-2114 и улучшить аэродинамику. Внешний вид автомобиля приобретет более спортивные нотки. Элементы для тюнинга приобретаются как отдельно, так и в комплекте. Их отличает внешний вид, прочность, вес и другие параметры.Среди недостатков такой модернизации необходимо выделить дороговизну кузовных элементов.

Отдельно стоит упомянуть боковые зеркала заднего вида. Стандартные элементы не отличаются большим обзором, а в холодное время года появляется лед. В специализированных магазинах есть зеркала без этих недостатков. С помощью новых зеркал вы не только улучшите внешний вид автомобиля, но и повысите уровень комфорта и безопасности вождения.

К мелким деталям, способным улучшить внешний вид ВАЗ-2114, относят накладки различного плана и внешнего вида.Также есть наличие более современных ветрогенераторов, бампера воздухозаборника, накладки на арки колес и т.д.

Салон Тюнинг

Изменения могут быть внесены не только во внешний вид нашего хэтчбека, но и во внутреннюю часть. Проложить салон ВАЗ-2114 можно разными способами, ведь поменять можно практически все. К самому простому тюнингу 14 модели можно отнести:

  • Установка подлокотника;
  • Замена зеркал заднего вида;
  • Установка насадок на мобильные гаджеты;
  • Украшения.

Важно понимать, что полная модернизация салона Лада 2114 своими силами потребует времени и немалых средств. Необходимо сразу понимать, что это нужно вам лично и в настоящий момент.

Далее можно покрыть двери и интерьер в целом. Внутри автомобиль может быть покрыт самыми разными материалами. Ткани, кожа и даже кожа в деревенском стиле подойдут идеально. Затем устанавливаются аудиосистема и приборная панель.Панель приборов можно использовать заводскую, а можно установить более новую, что значительно скрасит салон автомобиля.

Некоторые осуществляют оклейку поверхностей виброизоляционными листами. Такие работы помогут снизить уровень шума в салоне ВАЗ-2114. Вряд ли базовое рулевое колесо вызывает приятные ощущения, поэтому его можно заменить спортивным рулем.

Но важно помнить, что такие изменения могут заинтересовать сотрудников ГАИ. Чтобы улучшить свою машину, они устанавливают светодиодную подсветку днища, багажного отсека и салона.Это положительно скажется на визуальном восприятии автомобиля.

Тюнинг шасси

Если говорить о модернизации «прогулочной», то она не окажет положительного влияния на внешний вид машины, но существенно повысит динамику и поведение хэтчбека на проезжей части. Есть 2 варианта данного тюнинга: спортивный и экономичный. Спортивный вариант подразумевает повышение ходовых характеристик автомобиля, что позволит автомобилю быть более динамичным.

Название второго варианта говорит само за себя – он снижает расход топлива. Среди основных систем, которые подвергаются усовершенствованию, – трансмиссия и мостки. Тюнинг подвески Лада 2114 включает в себя калибровку всей системы, проведение обкаток хэтчбека, а также модернизацию отдельных узлов:

  • Пружины заменю;
  • Улучшение амортизаторов;
  • Установка стабилизатора поперечной устойчивости.

Такие доработки позволят повысить уровень комфорта вождения и оптимизировать поведение ВАЗ-2114 на дороге. В результате автомобиль будет меньше раскачиваться, перестанет катиться на крутом повороте.

Тюнинг трансмиссии

Тюнинг двигателя 13, 14 или 15 модели достаточно сложно, но возможно. Для увеличения мощности двигателя необходимо заново прошить блок управления и увеличить диаметр цилиндров путем расточки.Для достижения лучшего результата можно заменить КП, распределяющий газ. В совокупности эти действия достаточно безопасны и позволяют увеличить мощность двигателя до одной трети.

Более эффективные, но рискованные методы включают установку турбины и замену коленчатого вала на новый поршень с увеличенным ходом хода. Такая работа сделает ВАЗ-2114 более динамичным, но часто приводит к быстрому выходу из строя двигателя хэтчбека. Никто не отменял возможность чип-тюнинга ВАЗ-2114, который также прибавит мощности или снизит расход топлива без использования разборки «движка».

Сравнение с конкурентами

В данном ценовом сегменте у автомобиля ВАЗ-2114 не так много прямых конкурентов. Но выбор кроме 14-й модели может выпасть на ВАЗ-2112 или младшую Ладу Приора. О существенных отличиях говорить нет смысла, но ясно, что Lada Priora будет новее и современнее.

Все станки выпускаются одним производителем, поэтому кардинальных отличий не будет. Кому-то Лада-2114 понравится более спортивной внешностью, но найдутся ценители ВАЗ-2112 или Лада Приора.В любом случае выбор делает каждый лично.

Отзывы владельцев

Владельцы Лады 2114 отмечают более современный и красивый внешний вид автомобиля, если сравнивать модель с ВАЗ-2112 или тем более с «девяткой». Автомобиль приобретает даже свою ценность, особенно если сравнивать его с подержанными иномарками. Хэтчбек, по словам владельцев, достаточно прост в управлении.

Последние версии получили передние электростеклоподъемники, бортовой компьютер, обогрев заднего стекла и так далее.Силовая установка оказалась довольно резкой. Высота дорожного просвета, позволяющая использовать машину не только для городских поездок, не может не радовать.

Отечественный хэтчбек неприхотлив в обслуживании. Стоимость запчастей не такая устрашающая, как на те же иномарки. При таком достаточно остром силовом агрегате расход топлива в пределах нормы. Любители тюнинга сочтут автомобиль идеальным, так как он имеет большой плацдарм для вариантов модернизации как снаружи, так и внутри. Также стоит отметить отличную аэродинамику.

С другой стороны, важно учитывать качество материалов отделки и не лучшую сборку. Водители ВАЗ-2114 жалуются на ненадежность, недостаток свободного места внутри машины, низкое качество железа и лакокрасочных материалов. Часто машину покупают для семьи, и 14-я модель страдает по безопасности, ведь нет даже подушки безопасности водителя.

Также машина не имеет кондиционера и часто ломается. При длительных поездках возникает чувство дискомфорта.У сидений отсутствует хорошая боковая поддержка. Пластик лицевой панели довольно жетыский.

Плюсы и минусы

Плюсы авто

  • Хорошая аэродинамика;
  • Приятный внешний вид;
  • Довольно резкие электростанции;
  • Допустимая высота дорожного просвета;
  • В честь молодого населения;
  • Множество возможностей для различных улучшений;
  • Уже базовый автомобиль имеет маленький стильный задний спойлер;
  • Передний привод;
  • Хорошая твердость;
  • Цвет бамперов под цвет кузова;
  • Хорошая износостойкость подвески;
  • Более приятная европанель;
  • Есть бортовой компьютер;
  • Подогрев передних сидений;
  • Стоимость;
  • Электрические стеклоподъемники;
  • Колеса литые с возможностью установки «роликов» большего диаметра;
  • Регулируемая рулевая колонка;
  • Простота ремонта;
  • Небольшой расход топлива.

Минусы авто

  • Часто ломаются дверные ручки;
  • Бамперы также очень легко сломать, потому что они пластиковые;
  • Автомобиль очень быстро гниет, нужно самостоятельно обработать грунтовкой, так как производитель промазал;
  • Внутри не так много свободного места;
  • Низкий уровень безопасности;
  • Нет кондиционера и ГУР;
  • Низкое качество сборки;
  • Жесткая лицевая панель из пластика;
  • Маленькое багажное отделение.

Зубцы

Учитывая информацию о российской «пятидверке», можно смело сказать, что ВАЗ-2114 – автомобиль, достоинств которого больше, чем недостатков. Автомобиль нельзя отнести к категории комфортабельных и роскошных автомобилей премиум-сегмента. Качество деталей, элементов и сборки в целом далеко от идеала. Но даже с учетом всех этих недостатков нельзя сказать, что хэтчбек получился откровенно плохим.

Имеет приятный и стильный внешний вид, неприхотлив в обслуживании и ремонте, позволяет проводить различный тюнинг, касающийся не только внешнего вида, но и интерьера автомобиля.Сюда же стоит добавить невысокую стоимость автомобиля в целом и небольшие цены на запчасти.

Конечно, это проблема безопасности, потому что ее здесь нет. Также внутри очень мало свободного места, да и багажное отделение имеет небольшой объем. Силовых агрегатов хватает для динамичного передвижения, а «топливный аппетит» серьезно не истощит ваш кошелек. Отдельно стоит отметить энергоемкую подвеску и хорошую управляемость, которая была достигнута благодаря аэродинамическим свойствам автомобиля.

В отличие от предшественников ВАЗ-2114 получил регулируемую рулевую колонку, бортовой компьютер, функцию обогрева передних сидений и электростеклоподъемники передних дверей. Также была европейская панель с двумя маленькими ЖК-дисплеями. Все это значительно повысило общий уровень комфорта.

Поэтому Ладу-2114 смело можно посоветовать новичкам и любителям копаться в машине. Этот хэтчбек часто встречается на дорогах многих городов и продолжает добросовестно нести свою службу вне зависимости от времени.

Советуем прочитать статью: История АвтоВАЗа – автомобили LADA

ВАЗ-2114 фото

Тест-драйв

Видеообзор

Как разобрать приборную панель ВАЗ-2114?

Панель приборов ВАЗ-2114 – одна из важнейших деталей в автомобиле, показания которой могут зависеть не только от технического состояния автомобиля, но, возможно, и вашей жизни (при некорректных показаниях спидометра).Со временем может выйти из строя любая деталь, даже такая надежная, как щиток приборов на ВАЗ-2114. Поэтому каждому владельцу четырнадцатой модели полезно знать, как разбирается щиток.

Где это может понадобиться?

Знания по сборке / разборке панели приборов могут пригодиться не только при некорректных показаниях спидометра, тахометра или датчика уровня топлива, но и для самостоятельной звукоизоляции салона. А если вы хотите получить полный эффект от шумоизоляции и ездить на бесшумном ВАЗ-2114, то приборная панель и передняя торпеда обязательно должны быть шумоизолированы.Также разборка выполняется при тюнинге салона. Итак, давайте рассмотрим пошаговый подход в процессе снятия этого устройства.

Какие инструменты для этого нужны?

Для того, чтобы снять эту деталь с автомобиля, не нужно иметь дорогих инструментов, достаточно использовать набор отверток и, при желании, руководство по эксплуатации.

Как снять панель приборов ВАЗ 2114? Пошаговая инструкция

Перед тем, как открутить все гайки и болты, откройте капот и снимите клемму с АКБ, чтобы обесточить всю электронную систему и бортовой компьютер в целом.И только после этого можно будет разбирать приборную панель.

Чтобы удалить эту деталь, снимите все адаптеры лопастей и их переключатели. Далее снимаем все декоративные пластиковые накладки, закрывающие саморезы. Также не стоит забывать о рычагах управления печкой – их тоже нужно снять.

Теперь переходим к дашборду. Здесь необходимо открыть центральную крышку рулевой колонки, а затем найти и снять скрытый болт, которым рулевое колесо крепится к валу.После откручивания гайки рулевое колесо немного покачнется. Это знак того, что его можно безопасно удалить.

Как известно, все современные автомобили ВАЗ, в том числе 14-я модель, имеют горизонтальную регулировку руля. Итак, чтобы разобрать панель приборов ВАЗ-2114, нужно ее максимально опустить. Это сделано для того, чтобы удалить два винта, которые спрятаны в этом слоте. Держат приборную панель (конечно не все). После того, как вы их открутите, нужно найти боковые болты, которые прячутся под декоративной крышкой, а также их демонтировать.

Завершающий этап

После того, как все винты откручены, вы почувствуете, что приборная панель ВАЗ-2114 начинает шататься при малейшем прикосновении. Если так, значит, вы все сделали правильно. После этого нужно аккуратно вытащить приборную панель. Очень важно соблюдать правильность действий. Если эта запчасть где-то застряла, но вам кажется, что она откручивается, не пытайтесь вытащить ее сильным рывком, так как это может привести к непредсказуемым последствиям, вплоть до покупки новой приборной панели.Помните, что эта запчасть в первую очередь любит точность.

Итак, определились со всеми этапами разборки панели приборов на ВАЗ-2114.

Снять панель приборов ваз 2114 в ремонт

Автомобили ВАЗ 2114 комплектуются более новой и улучшенной панелью приборов, которую еще называют европанелью. При необходимости ремонта или тюнинга ВАЗ 2114 необходимо снять панель приборов ВАЗ 2114.Несмотря на то, что предполагается делать с панелью, нужно научиться ее снимать.

Снятие приборной панели ВАЗ 2114

Для этой процедуры необходимо подготовить следующие инструменты. Это фигурная отвертка и обычная, два ключа на 8 и 21. Машинку нужно поставить в удобном месте, чтобы никто не мешал работе, и приступить к снятию.

Первым делом откручиваем винты, которыми крепится левая сторона. Затем колодка снимается и передвигается панель приборов ВАЗ 2114.После этого выкручиваются правые винты. Всего их пять. После этого снимаем капот и отсоединяем аккумулятор от минусовой клеммы. Потом удалил магнитолу. После отсоединения провода от прикуривателя. Подсветку пепельниц тоже убираем.

Перейти к рычагам управления и обогрева. Все это тоже удалено. Винты выкручиваются, находятся под инструментами и над ними. Теперь можно снять панель приборов ВАЗ 2114. И поделать с ней все что угодно: можно установить панель ВАЗ 2114 на ВАЗ 2109, тем самым серьезно улучшив интерьер девятки.

Сборка производится в обратной последовательности. Если вы проводите эту процедуру впервые, обязательно запомните последовательность действий. Это поможет избежать различных ошибок. В общем, новый приборный щиток ВАЗ 2114, цена которого не превышает 15000 рублей, всегда можно найти на рынке или в магазине.

Разборка панели приборов ВАЗ 2114, как и ее сборка, процессы несложные, но требуют аккуратности и аккуратности. При необходимости процесс разборки можно зафиксировать на фото, чтобы потом было проще собрать.

Рекомендуемая статья: Метан на машину – выгодный ход

Распиновка панели приборов ВАЗ 2114

На панели приборов отображаются контакты, отвечающие за тот или иной индикатор на панели приборов. Таких выводов 26, их можно увидеть на схеме панели приборов ВАЗ 2114. Первый касание при подаче плюса указывает на уровень тормозной жидкости. И так каждый контакт при постановке плюса дает информацию о состоянии автомобиля и различных его параметрах.

Это электронный блок, который управляет приборной панелью и установленными на ней датчиками и индикаторами путем преобразования электрического сигнала. Распиновка панели приборов ВАЗ 2114 следующая. Две подушечки белого и красного цвета, условно пронумерованные. Каждой вилке соответствует связь с контроллерами, приборными входами и выходами, предохранителями и т.д.

Ремонт панели приборов ВАЗ 2114

Доработку панели приборов стоит начать с снижения ее шума. И хотя эта панель скрипит намного тише, чем ее предшественники, но этот шум можно убрать.Сделать это можно с пеной. Поможет значительно уменьшить погремушку.

Есть несколько проблем, которые могут возникнуть с панелью приборов. Комбинация датчиков может выйти из строя. Придется делать ей замену. Если в приборах неисправен датчик, то на его место необходимо установить новый датчик. Если возникла проблема с проводами, их нужно проверить. Если провода повреждены или окислены, их необходимо заменить.

При выходе из строя контрольных ламп щиток приборов ВАЗ 2114 проводит такой ремонт.Если лампа перегорела, то ее заменяют на новую. Если вышел из строя датчик лампы, то его тоже заменят на новый датчик. Также могут быть проблемы с проводами, например, их окисление или обрыв. Поэтому необходимо заменить поврежденные участки и произвести чистку концов. Если имеется плохое соединение контактов лампы с платой, то стоит погнуть контакты или заменить сам патрон лампы.

Рекомендуемый артикул: Какой ксенон лучше всего установить на свой автомобиль

Если вышла из строя панель приборов, да и все остальное: магнитола, фары и другие элементы работают, то следует проверить исправность предохранителя.Если он неисправен, замените его. Если предохранитель исправен, то нужно проверить проводку и в случае его повреждения произвести замену. Также из-за короткого замыкания может перегореть предохранитель.

А вот видео о том, как девушка снимает панель приборов ВАЗ 2114:

Как приборная панель ВАЗ 2114?

ВАЗ 2114 – один из первых отечественных автомобилей, в котором применена электронная комбинация панели приборов.Первопроходцем в этой области стала, конечно же, десятка, после которой электроника стала применяться на всех последующих моделях ВАЗ. А сегодняшнюю статью мы посвятим устройству приборной панели 2114-й Лады.



Устройство и характеристика

Панель приборов ВАЗ 2114, помимо электронной комбинации, отличается еще и расположением подсветки. И если на «Самаре» первого поколения она была организована снаружи, что затрудняло доступ к приборной панели при разборке, то на 14-й «Ладе» индикация освещалась лампами изнутри.Но это далеко не все особенности данной части.

На автомобилях ВАЗ 2114 приборная панель включает до 19 обозначений, основными из которых, конечно же, являются тахометр, спидометр, датчики уровня охлаждающей жидкости и топлива.

Датчик температуры охлаждающей жидкости

И начнем обзор обозначений слева. Здесь на панели приборов ВАЗ 2114 есть указатель температуры охлаждающей жидкости. Красная шкала начинается с 105 градусов Цельсия и заканчивается на 130. Для заметки отметим, что если стрелка этого датчика находится в этом диапазоне, вам следует немедленно остановить двигатель и дождаться, пока он остынет.В противном случае закипание мотора неминуемо.





Тахометр

Далее у нас есть тахометр. Это самый большой индикатор часового типа на приборной панели после спидометра. По его обозначениям мы видим, что нормальные обороты двигателя должны быть в районе от 2 до 5,5 тысяч об / мин (холостой ход не в счет). Далее идет красная полоса. Попадание стрелки в этом диапазоне не так опасно, как с датчиком температуры охлаждающей жидкости. Однако не следует забывать, что непомерно высокая частота вращения коленчатого вала влечет за собой не только повышенный расход топлива, но и значительную нагрузку на все остальные детали двигателя.

Спидометр

Приборная панель ВАЗ 2114 непременно оснащена спидометром. Это самая важная деталь щитка. Именно от ее показаний зависит способность водителя контролировать скорость, а соответственно и безопасность. Следовательно, он должен отображать показания с максимальной точностью 0,1 километра в час. На панели приборов ВАЗ 2114 имеется шкала спидометра со значением измерения от 0 до 200 километров в час. Интересно, что практически на всех отечественных автомобилях есть спидометры, измеряющие показания свыше 170 км / ч.Например, на ГАЗелях максимальная скорость находится в районе 180-200 километров в час (в зависимости от года выпуска). Странно, конечно, что легковой фургон разгоняется до заданных значений, вот хоть «сотку» с горы набери …



Датчик уровня топлива

Последний индикатор часового типа измеряет уровень топлива в бензобак автомобиля. Он расположен по стандартной схеме – в правой части приборной панели. На шкале всего 3 символа: 0, ½ и 1.Конечно, он не измеряет данные с такой точностью, как спидометр, но узнать примерный остаток топлива вполне возможно.

Итак, мы узнали особенности, отличающие приборную панель ВАЗ 2114, и выяснили ее устройство.

Маршрутный компьютер ВАЗ 2114 штатный. Бортовые компьютеры ВАЗ, Лада (инжектор)

Прошло время, когда слово компьютер произносили вслух несколько человек. Сегодня это устройство можно найти практически в каждом доме и стало стандартным устройством в автомобильной технике.Он стал незаменимым помощником для водителей, так как взял на себя функции наблюдения за работой большинства агрегатов современных автомобилей.

НАЗНАЧЕНИЕ И ОСНОВНЫЕ ФУНКЦИИ

Автомобили российского производства оснащены таким устройством. Так, например, штатный бортовой компьютер стал первенцем в семействе автомобилей ВАЗ. Говоря простым языком, это автомобильный справочник на колесах. Он нужен водителю для того, чтобы знать, что происходит как внутри машины, так и снаружи.

ПОЧЕМУ ОН УСТАНОВЛЕН НА МАШИНЕ

Первые версии выполняли мало функций, они были следующими:

  • Контроль наличия топлива в транспортном средстве и расстояния, которое оно может преодолеть. Это поможет водителю вовремя принять правильное решение о заправке или остановке движения;
  • Контролирует работника в двигателе и помогает предотвратить перегрев.

Использование более дорогих версий компьютеров дает возможность диагностировать отдельные узлы и агрегаты станка.

Они наделены способностью расшифровывать коды неисправностей, которые выдает контроллер, и это позволяет водителю:

  1. Быстро получать информацию о проблемах, возникших в той или иной системе машины, и правильно на это реагировать. Устранение проблемы в ее «зародыше», исключает дорогостоящий ремонт;
  2. Получите экономию от эксплуатации автомобиля.

О ЕГО ФУНКЦИЯХ

Бортовые компьютеры ВАЗ 2114 наделены и выполняют следующие основные функции:

  1. Отображают информацию о том, какие индикаторы имеют мгновенные параметры;
  2. Отображение информации текущего характера на информационной панели;
  3. Сообщаются параметры маршрутизации.Они означают информацию о пробеге, среднем расходе топлива, времени в пути и другие данные;
  4. Умение читать коды ошибок и диагностировать двигатель автомобиля. Это позволяет без долгих консультаций с «специалистами» получать информацию обо всех проблемах силового агрегата.

Некоторые модели имеют дополнения к основным функциям, которые могут включать:

  • Информация о сроках следующего обслуживания машины;
  • Некоторые корректировки основных функций;
  • Контроль периода страхования;
  • Наличие функций органайзера;
  • Возможность установки параметров, при которых можно будет включить вентилятор в системе охлаждения.

О ПРИНЦИПАХ ФУНКЦИОНИРОВАНИЯ ТАКИХ СИСТЕМ

На

карбюраторных машинах ВАЗ 2109 были установлены устройства с фрезерными функциями. Установка инжекторных силовых установок ВАЗ 2114, ВАЗ 2115 и других моделей потребовала применения устройства совершенно иного типа. Большая часть его функциональной деятельности посвящена диагностике и контролю работы практически всех устройств и систем транспортных средств.

В основу работы БК ВАЗ 2114 положен и имеет следующий принцип действия:

  1. Прием сигналов от датчиков через блок управления, их обработка и выдача сообщений на дисплей, а также возможность внесения корректировок в другие системы;
  2. Обработка сигналов от систем, не управляемых контроллером.В случае возникновения аварийных ситуаций на информационном табло отображается соответствующий значок, а также подается звуковой сигнал.

КАК ПОЛЬЗОВАТЬСЯ ТАКИМИ УСТРОЙСТВАМИ: КРАТКАЯ ИНСТРУКЦИЯ

К установленным приборам прилагается инструкция на штатный бортовой компьютер ВАЗ 2114. Он подробно информирует и инструктирует владельцев автомобилей о том, что делать в той или иной ситуации. Поговорим о том, как пользоваться бортовым компьютером ВАЗ 2114. Для правильного использования необходимо:

  • Эти путевые компьютеры представляют собой сложные электронные устройства, способные выполнять более 500 различных функций. Все это требует от водителя внимательного изучения данного устройства. В этом помогает инструкция по эксплуатации. Его хорошо изучать, когда включено информационное табло;
  • Наибольшее внимание при исследовании следует уделить значкам и символам аварийных команд.
  • имеет кнопки, управляющие работой БК ВАЗ 2114. Необходимо изучить и запомнить правила работы с ними.

При выборе таких устройств особых требований к ним нет.Выбранная модель должна поддерживать программы 2114. Сегодня стоимость бортового компьютера ВАЗ 2114 может составлять от 1500 до 4000 рублей. Вы можете найти еще больше этих товаров в интернет-магазинах.

Нет смысла запоминать все возможные коды ошибок, отображаемые на информационном табло. Их не нужно читать наизусть, как в школе. Мы живем в век интернет-технологий, находим обозначения этих кодов ошибок, распечатываем их и возим с собой в машине. Если вы видите символы на информационном табло, вы можете быстро принять правильное решение.Продолжайте движение или обратитесь за технической помощью. К сожалению, бывают случаи, когда бортовой компьютер ошибочно выдает сигнал опасности. Виновником в таких случаях может быть датчик или сам процессор. Никто не застрахован от возникающих неисправностей электроники, но в большинстве случаев плата сигнализирует достоверную информацию.

Основные возможные коды ошибок на этом аппарате показаны ниже. :

  • 2 – превышено напряжение бортовой сети;
  • 3 – проблемы с;
  • 4 – неисправность с датчиком, контролирующим температуру мотора;
  • 5 – неверный сигнал датчика температуры наружного воздуха;
  • 6 – сигнал о перегреве мотора;
  • 7 – слишком низкая система смазки автомобиля;
  • 8 – проблемы с тормозной системой;
  • 9 – недозаряд АКБ.

Вам следует реагировать на коды 4, 6 и 8, которые необходимо устранить, и только после этого продолжать движение. После устранения требуется перезагрузка процессора. Ошибки очищаются нажатием и удержанием кнопки суточного пробега.

ЧТО ДЕЛАТЬ, КОГДА BK ВЫКЛЮЧАЕТ РАБОТУ

Бывает, что не работает бортовой компьютер. Что в таком случае советуют делать специалисты? Первый шаг – определиться. Если он вообще не подает «признаков жизни», F3, который установлен в цепи питания процессора ВАЗ 2114.Если его замена не принесла «оживления» в его работу, проверьте разъемы подключения.

Нет смысла описывать суть процесса ремонта столь сложного электронного изделия, так как для этого, помимо наличия необходимых устройств и инструментов, необходимо еще иметь образование в области электроники.

Многих автолюбителей интересует вопрос, как работает бортовой компьютер ВАЗ 2114 и как его установить? В настоящее время такое устройство – незаменимый помощник автовладельца.Эти сложные устройства имеют множество функций, но, прежде всего, они предназначены для информирования о работе и работе транспортного средства. Кроме того, маршрутный компьютер очень часто оснащается функцией мгновенного обнаружения ошибок в работе электронного блока управления.

Как работает бортовой компьютер автомобиля?

Основная задача компьютера – сообщить технические характеристики автомобиля. Это связано с тем, что бортовой компьютер ВАЗ 2114 подключен к электронному блоку управления через специальную диагностическую линию связи (K-line), которая с помощью кодированных сигналов сообщает о расходе топлива и работе топлива. система подачи, расход тепла, об / мин и другие.важные данные.

Бортовой компьютер ВАЗ в большинстве случаев устанавливается на панели приборов, над центральными дефлекторами. В автомобилях, где он не установлен, на этом месте располагается пластиковая пластина. Штатный бортовой компьютер ВАЗ 2114 входит исключительно в комплектацию класса «Люкс».

Стоит обратить внимание на то, что многие устройства, установленные на заводе, имеют ограниченный набор функций, но главное, чтобы они не считывали ошибки. По этой причине некоторые автовладельцы решают выбрать другой «бортовик», с более широкими возможностями, и заменить штатный компьютер.В некоторых случаях устройство устанавливается на лобовое стекло или на кронштейн.

Есть устройства, похожие на навигатор. Как правило, они экономичнее обычных устройств, но их функции не так широки. Поэтому покупать такие устройства нецелесообразно.

Основные настройки

ЭБУ ВАЗ 2114 большинства моделей отображает следующие параметры:

  • скорость автомобиля;
  • количество оставшегося топлива в баке;
  • времени в пути;
  • частота вращения двигателя;
  • расход топлива;
  • количество нагрева двигателя;
  • внутренняя температура;
  • расстояние, которое автомобиль может проехать на оставшемся топливе;
  • расстояние, пройденное автомобилем;
  • напряжение в бортовой электросети;
  • количество нагрева теплоносителя;
  • расположение дроссельной заслонки;
  • общий расход воздуха;
  • Коды ошибок
  • и их расшифровка;
  • средний расход топлива автомобилем;
  • сколько топлива было израсходовано в текущей поездке;
  • пройденного расстояния за поездку в километрах;
  • средняя скорость;
  • другие полезные данные.

Сигнализация бортового компьютера имеет очень полезные функции. Из названия уже понятно, что он дает сигнал, извещающий автовладельца об ошибках и неисправностях, например:

  • перегрев двигателя;
  • перезаряд или недостаточный заряд аккумулятора;
  • низкий уровень топлива;
  • и некоторые другие.

Цена бортовых компьютеров для ВАЗ зависит от их функциональности, фирмы и модели. Самый распространенный, экономичный вариант по стоимости не превышает 700 рублей, а удаленные модели могут достигать цены от 4000 рублей.В расположение устройств входят бортовые компьютеры, но стоимость таких опций от 5000 руб. В настоящее время основные и известные модели выпускаются компаниями State, Gamma, Multitronics.

При выборе модели обратите особое внимание, помимо внешнего вида и функциональности, на совместимость бортового компьютера с типом электронной системы управления двигателем вашего автомобиля. Информация производителей о том, что компьютер подходит для всех электронных систем управления, не всегда точна.

Схема подключения бортового компьютера

на ВАЗ 2114

Установка бортового устройства не займет много времени и сил, специалист потратит на эту работу менее трех минут. При желании вы можете установить компьютер самостоятельно. В комплект любого ЭБУ на ВАЗ 2114 входит инструкция.

Выше уже были описаны все положительные особенности рассматриваемого устройства, но стоит выделить их более подробно.Для примера разберем бортовой компьютер ВАЗ 2114 состояние 115 * 24 и рассмотрим его достоинства.

  1. Установка температуры запуска вентилятора. Эта функция незаменима зимой для контроля нагрева радиатора печки. Для этого очень важен контроль температуры охлаждающей жидкости.
  2. Сушка и прогрев свечей зажигания перед запуском двигателя.
  3. При желании можно сменить тип бензина, например, с 95 на 92 или наоборот, на помощь придет возможность сбросить настройки и регулировки электронного блока управления.Кроме того, эта функция будет полезна после поездок на большие расстояния, когда двигатель находится под большой нагрузкой.
  4. Функция считывания ошибок – своевременное информирование о техническом состоянии автомобиля, неисправностях датчиков или других элементов.
  5. И многие другие важные и полезные функции.

На панели приборов ВАЗ-2115 предусмотрено заранее определенное место для последующей установки бортового компьютера. В этом случае, если вам необходимо поставить в машину устройство управления, то менять конструкцию торпеды не нужно, а достаточно использовать штатную розетку.

Бортовой компьютер предоставляет водителю исчерпывающую информацию о следующих показателях:

  1. Режим движения автомобиля.
  2. Расход бензина.
  3. Состояние электросети автомобиля и тд.

Помимо информационных возможностей, такое устройство способно диагностировать состояние системы управления ДВС. Некоторые виды бортовиков можно устанавливать на автомобили с карбюраторами. Однако для того, чтобы все работало, требуется дополнительная установка ряда датчиков.

В модификации ВАЗ-2113 установлен компьютер, взаимодействующий с контроллером системы управления двигателем внутреннего сгорания. Его задача – обрабатывать всю поступающую информацию и отображать основные показатели на экране в понятной форме.

В автомобильных магазинах сегодня продается большое количество разнообразных подобных устройств, различающихся своим функционалом и расположением в автомобиле.

Все функции рассматриваемого устройства разделены на две части:

  1. Информационный.
  2. Диагностика.

Для включения необходимого режима работы на панели устройства есть семь кнопок:

  1. Нажатие этой кнопки информирует компьютер о том, что поездка началась. Этот же элемент используется для сброса накопленной информации в памяти.
  2. + и – предназначены для корректировки значений различных характеристик при нахождении устройства в режиме настройки, а также для изучения информации о состоянии конкретных компонентов автомобиля.
  3. Помимо функций отображения, бортовой компьютер может издавать звуковой сигнал, когда фактические значения параметров выходят за пределы предельно допустимых норм.Это своего рода тревога.

Это далеко не все функции рассматриваемого устройства, а только основные особенности. Далее мы рассмотрим процесс установки компьютера на машину.

Общие принципы подключения компьютера

Если в ЭБУ есть датчик температуры за бортом, он вам не понадобится, так как он идет с завода на ВАЗ-2115. Полный счетчик можно использовать внутри салона, чтобы узнать температуру в самом автомобиле.

Пошаговая установка ЭБУ на ВАЗ-2115

Устройство считывает информацию из ЭБУ двигателя.

  1. Сначала отключите бортовую сеть автомобиля – снимите клеммы с аккумуляторной батареи.
  2. В машине уже есть место для крепления БК. К этому месту уже проложена вся необходимая проводка.
  3. При снятии крышки видны жгут проводов и вилка – подключите все к соответствующим разъемам на компьютере и закрепите панель.
  4. На этом процесс подключения можно считать завершенным.

Какими возможностями должен обладать бортовой компьютер?

В следующем списке мы представляем наиболее важные функции, которые должны быть у каждой букмекерской конторы:

  1. Остаток топлива в баке.
  2. Напряжение аккумулятора.
  3. Время.
  4. Температура антифриза.
  5. Температура за бортом.

Дополнительно возможны следующие варианты:

  1. Средний расход бензина на 100 км.
  2. Качество моторного масла.
  3. Свечи зажигания изношены.

Диагностический компьютер Multitronics X140, помимо вышеперечисленных возможностей, имеет голосовые подсказки. Эта функция вовремя предупреждает водителя о различных изменениях в автомобиле. Например, когда топливо заканчивается, система мгновенно уведомляет об этом, если в баке осталось менее 5 литров бензина. В холодную погоду компьютер напоминает, что на дороге возможен обледенение.

По отзывам опытных водителей, некоторых очень раздражает подсветка дисплея при движении вечером / ночью.Но через какое-то время использования все привыкают к этому устройству, и ездить без него становится не так удобно.

Диагностические возможности Multitronics x140:

  1. Расход бензина при движении и парковке.
  2. Температура антифриза. Этот индикатор позволяет следить за правильной работой датчика температуры. Также он определяет процесс нагрева двигателя внутреннего сгорания.
  3. Напряжение электрической сети автомобиля в вольтах.Благодаря этому параметру можно вовремя отслеживать различные неисправности генератора, проскальзывание ремня и другие поломки в бортовой системе.
  4. Тахометр показывает частоту вращения коленчатого вала при работе двигателя на холостом ходу. Если отклонения существенные, это свидетельствует о неисправности топливной системы автомобиля.
  5. Положение дроссельной заслонки. Эта характеристика может использоваться для контроля исправности датчика (TPS). Кроме того, водитель знает глубину хода педали газа.Когда двигатель выключен, но включено зажигание, при нажатии на педаль показатели должны плавно меняться от 0 до 100 процентов.
  6. Скорость. Он дублирует традиционный спидометр, но здесь показания более точные.
  7. Неисправности системы впрыска.

Таким образом, рассматриваемый бортовой компьютер получает все диагностические коды неисправностей и интерпретирует их на своем дисплее в понятной водителю форме. БК позволяет сбрасывать накопленную информацию.

Аварийная сигнализация – Практически или нет


Аварийное оповещение в современных компьютерах для автомобилей играет довольно важную роль. В частности, водитель может быть оперативно уведомлен о следующем:

  1. Перегрев мотора при температуре выше 115 градусов.
  2. Отличия в электросети автомобиля. Сигнал появляется, когда напряжение падает или превышает допустимые пределы.
  3. Превышение заданной скорости.

Также бортовые компьютеры информируют водителя о необходимости обслуживания. В процессе настройки компьютера указываются индикаторы, при которых нужно поменять масло, воздушный фильтр и так далее.

Установка бортового компьютера – формат Sigma

Установка рассматриваемого устройства на ВАЗ-2115 тоже довольно проста:

  1. Сбросьте клеммы аккумулятора.
  2. Снимите посадочную пробку.
  3. Соедините клемму «M» диагностического разъема и резервный контакт разъема компьютера с проводом «K-line».
  4. Далее подключаем колодки БК к штатному разъему бортового компьютера.
  5. Подключите заземление к аккумулятору.
  6. Подключите датчик температуры.

Для проверки правильности установки при включении зажигания параметры расхода будут отображаться на дисплее BC. Если нет, убедитесь, что у вас есть иммобилайзер. Если он отсутствует, нужно сделать перемычку между 9 и 18 выводами разъема.

Подводя итоги статьи, отметим, что бортовой компьютер на ВАЗ-2115 – отличный помощник, предоставляющий водителю большой объем информации о состоянии основных узлов автомобиля.Стандартные дисплейные панели, к сожалению, не могут похвастаться подобной функциональностью. В этом случае очень помогает дополнительное оборудование.

Если вы купили бортовой компьютер, но никогда не имели опыта работы с автомобильной электрикой, то установку и настройку БК лучше доверить профессионалам – это сэкономит вам время и деньги.

Примите во внимание тот факт, что каждый производитель качественного устройства комплектует продукт всей необходимой документацией, как для установки, так и для настройки.В процессе выполнения работ рекомендуется в первую очередь смотреть инструкцию. В статье даются только общие рекомендации и краткий обзор установки двух БК на ВАЗ-2115.

Бортовой компьютер значительно упрощает процесс управления автомобилем, так как контролирует состояние основных узлов, агрегатов и систем автомобиля. В случае поломки БК быстро находит причину и уведомляет пользователя. Как подключить бортовой компьютер к ВАЗ-2114 и каково его назначение – расскажем ниже.

Назначение бортового компьютера

Основное назначение устройства – быстрое и точное информирование водителя о состоянии автомобильных систем и агрегатов. Современные версии бортовых компьютеров способны выполнять несколько задач одновременно. Подключение и настройка бортового компьютера на ВАЗ-2114 осуществляется через диагностическую линию.

На дисплей компьютера передается следующая информация:

  • Расход топлива и воздуха.
  • Скорость автомобиля.
  • Объем топлива в топливном баке.

Многие автомобилисты придерживаются мнения, что бортовой компьютер ВАЗ-2114 отображает ту же информацию, что и штатная приборная панель, но на самом деле это не так. Стандартные БК, устанавливаемые в автомобили на заводе, имеют очень ограниченный функционал и по большей части не умеют считывать ошибки. По этой причине многие автовладельцы прибегают к их замене.

По возможностям приборная панель существенно уступает ПО любого бортового компьютера, что особенно заметно по точности отображения характеристик.Однако не только этим отличается приборная панель и бортовой компьютер.

Отличия бортового компьютера от приборной панели

Штатный бортовой компьютер ВАЗ-2114 может информировать автовладельца о среднем и фактическом расходе топлива. Эта информация наиболее актуальна при длительных поездках. Кроме того, BC контролирует температуру различных систем и информирует водителя о риске перегрева.

Многие современные модели бортовых компьютеров информируют водителя о вероятности образования льда на трассе.Панель приборов лишена таких функций.

Основное назначение бортового компьютера – сбор информации о работе систем автомобиля, ее последующая обработка и передача водителю в максимально доступном виде.

Естественно, такой помощник сделает любую поездку безопаснее, экономичнее по расходам на топливо и удобнее. Кроме того, многие водители знают, что приборная панель не отображает увеличения реальной скорости автомобиля в случае установки колес большего размера, тогда как бортовой компьютер ВАЗ-2114 отображает такие нюансы.

Выбор качественной букмекерской конторы

Основное требование к бортовым компьютерам – поддержка совместной работы с ЭБУ. Далее следуют личные предпочтения водителя. Необходимо точно определить, какой функциональностью должен обладать компьютер.

Идеальный бортовой компьютер для ВАЗ-2114 – это Multitronics. Широкий ассортимент устройств от этой компании позволяет выбрать наиболее подходящий вариант для вашего автомобиля.

Бюджетные модели следует выбирать, если компьютер должен отображать небольшое количество параметров.

Ассортимент автомобильных компьютеров сегодня огромен: БК может быть как универсальным, так и узкоспециализированным. Самыми популярными бортовыми компьютерами ВАЗ-2114 являются модели маршрутов, которые могут строить маршрут с помощью жидкокристаллического интерактивного дисплея, загружать карты местности и выполнять другие функции, связанные с маршрутизацией.

БК

стоимость

Диапазон цен колеблется в довольно широком диапазоне – от одной тысячи до пяти тысяч рублей. Дорогие модели, соответственно, отличаются большим функционалом по сравнению с бюджетными устройствами.

Если БК не требует широкого набора функций, включая автозапуск двигателя, проверку уровня давления в шинах и другие опции, то лучше выбирать бюджетные модели и не переплачивать.

Бортовой компьютер ВАЗ-2114: инструкция по установке

Заводские компьютеры, установленные на автомобиль на заводе, часто не подходят водителям по ряду причин. По своей функциональности такие устройства во многом уступают современным моделям БК или выходят из строя.Если штатный бортовой компьютер ВАЗ-2114 не работает или не устраивает водителя, прибегают к его замене.

Установить новый БК можно самостоятельно, без помощи специалистов. Делается это следующим образом:

  1. Отрицательная клемма снимается с АКБ.
  2. Панель приборов демонтирована.
  3. Отсоединена проводка радиоприемника.
  4. Аудиосистема разобрана, фиксаторы БК отключены.
  5. Отключена проводка штатного компьютера.
  6. Все дополнительные гаджеты и устройства демонтированы.
  7. Установлен и подключен новый бортовой компьютер ВАЗ-2114.
  8. Сборка панели приборов и облицовки производится в обратной последовательности.

Менять штатный БК на автомобиле не стоит, если на автомобиль распространяется гарантия, иначе в последующем гарантийном обслуживании будет отказано.

Коды ошибок BC

Качественный компьютер не только отображает необходимую информацию на экране, но и расшифровывает коды ошибок.В случае исправления ошибок в работе какой-либо системы на дисплее отображается соответствующий код. В документации, прилагаемой к бортовому компьютеру ВАЗ-2114, есть список, позволяющий расшифровать код ошибки.

Ошибки в системе отображаются после сброса пробега за сутки и включения зажигания.

Коды основных ошибок

  • 2 – высокое напряжение в бортовой сети.
  • 3 – неправильная работа датчика уровня топлива.
  • 4 – неправильная работа датчика температуры охлаждающей жидкости.
  • 5 – ошибки датчика температуры.
  • 6 – перегрев двигателя.
  • 7 – низкое давление моторного масла.
  • 8 – неисправности тормозной системы.
  • 9 – аккумулятор разряжен.

В большинстве случаев бортовой компьютер уведомляет водителя о следующих неисправностях:

  • Код 4, который появляется из-за холодного двигателя.
  • Код 6 – перегрев силового агрегата.
  • Код 8 – отсутствие тормозной жидкости.

Ошибки сбрасываются после устранения исправленных неисправностей. Чтобы сбросить код ошибки, просто нажмите и удерживайте кнопку ежедневного пробега автомобиля.

Информационные функции бортового компьютера

В перечень аналогичных функций бортового компьютера ВАЗ-2114 входят:

  • Будильник и таймер.
  • Текущая дата и время.
  • Время работы двигателя.
  • Общее время в пути.
  • Средний расход топлива.
  • Расход топлива в определенный момент времени.
  • Примерный пробег на остаточном топливе.
  • Оставшееся количество топлива.
  • Пройденное расстояние за поездку.
  • Скорость передвижения.
  • Напряжение в бортовой сети.

Диагностические функции БК

В перечень функций входят:

  • Фиксация параметров электронной системы.
  • Вывод данных контроллера управления двигателем автомобиля.
  • Расшифровка и сброс кодов ошибок.

Принцип работы бортовой компьютер

БК, устанавливаемый на автомобили ВАЗ-2114, выполняет широкий спектр функций за счет того, что данные модели автомобилей оснащены инжекторным двигателем. Большинство функций компьютера посвящено диагностике и управлению системами и двигателями.

Принцип работы бортового компьютера основан на:

  • Прием сигналов от электронных датчиков двигателя с помощью ЭБУ, их диагностика и отображение информации об ошибках.При необходимости сигнал управления отправляется в ЭБУ, который корректирует рабочие параметры отдельных систем.
  • Получая сигналы от систем и агрегатов, не управляемых ЭБУ, и в случае аварийного сигнала уведомляет об этом водителя, отображая соответствующую информацию на дисплее.

Информацию о штатном бортовом компьютере, устанавливаемом на подержанный автомобиль ВАЗ-2114, можно найти не только на специализированных форумах, но и на официальном сайте АвтоВАЗа, где опубликованы инструкции по эксплуатации различного оборудования.

Заключение

Работа бортового компьютера ВАЗ-2114 значительно облегчает управление автомобилем, так как устройство выполняет широкий спектр функций. БК защитит и предупредит водителя о различных неисправностях и сбоях в работе отдельных систем и узлов машины, а также продемонстрирует информацию о расходе топлива, ограничениях скорости и других нюансах. Необходимые данные отображаются на бортовом компьютере. БК следит за работой различных систем, проводит их диагностику и помогает избежать частых обращений в сервисные центры за счет своевременного выявления дефектов в работе автомобиля и их своевременного устранения.

Бортовой компьютер ВАЗ 2113, 2114, 2115 – специальное электронное устройство, предназначенное для диагностики, анализа и контроля работы систем автомобиля. А также для отображения текущей информации из различных систем. Бортовой компьютер на ВАЗ 2113, 2114, 2115 может дублировать спидометр, тахометр, указатель уровня топлива, указатель температуры охлаждающей жидкости с точностью до десятой части измерения.

Бортовой компьютер ВАЗ 2113, 2114, 2115, как и все ЭВМ, состоит из:

  • дисплея для вывода информации;
  • процессор
  • для обработки информации;
  • RAM и ROM.

По способу крепления бортовые компьютеры на ВАЗ 2113,2114, 2115 делятся на встроенные и универсальные. Встраиваемые бортовые компьютеры встраиваются в приборную панель ВАЗ 2113, 2114, 2115. Чаще всего в специальной нише. Универсальные бортовые компьютеры крепятся на лобовом стекле или на самой панели приборов ВАЗ 2113, 2114, 2115.

Разнообразие бортовых компьютеров на ВАЗ 2114, 2115, 2113 просто поражает. Прямоугольные, овальные, круглые. С цветным и монохромным дисплеем.Со съемной панелью.

Для чего нужен бортовой компьютер ВАЗ 2113, 2114, 2115? Ответ очевиден. БК нужен для контроля работы электрооборудования автомобиля. Он самостоятельно анализирует ЭБУ, АБС, показания различных датчиков и систем. При обнаружении ошибок он уведомляет водителя через дисплей или звуковым сигналом. Большинство бортовых компьютеров имеют предустановленные функции, которыми можно управлять для поиска различной информации. Например, сколько вы проехали, какая температура на улице, сколько сейчас времени, расход топлива на 100 км, остаток топлива в баке, качество топлива, обороты двигателя, температура охлаждающей жидкости и многое другое.Для удобства использования бортового компьютера в нем есть возможность сохранять полученную информацию для дальнейшего анализа на персональном компьютере. Бортовой компьютер ВАЗ 2113, 2114, 2115 подключается к персональному компьютеру через обычный USB-кабель. Также через этот универсальный порт можно обновить прошивку бортового компьютера до последней версии.

Вы можете установить бортовой компьютер самостоятельно. Для этого бортовой компьютер необходимо подключить к диагностическому разъему автомобиля.

Заключение. Бортовой компьютер – неотъемлемая часть современного автомобиля. Бортовой компьютер на ВАЗ 2113, 2114, 2115 призван облегчить эксплуатацию автомобиля, вовремя заметить ошибки в работе систем, уведомить водителя о надвигающихся проблемах, тем самым предотвратив дорогостоящий ремонт автомобиля.

Купив бортовой компьютер и установив его на ВАЗ 2113, 2114, 2115, вы навсегда забудете, что такое компьютерная диагностика автомобиля. Ваш персональный бортовой компьютер будет диагностировать автомобиль каждый раз при запуске двигателя.

Тюнинг приборной панели ВАЗ 2114. Улучшение приборной панели автомобиля

Большое количество автолюбителей желает немного доработать приборную панель в автомобиле ВАЗ 2114, так как это существенно улучшит его конструкцию, что не помешает безопасной поездке.

Обновление панели мониторинга

Работать с панелью обновления не так просто. Самое главное, это грамотный подбор необходимых элементов и их красивый и правильный дизайн.План работы следует продумать заранее, чтобы не столкнуться с проблемами в процессе настройки своими руками. Лучше всего составить план работы:

  1. Прежде всего следует правильно разобрать панель приборов. Как это делается, должен знать любой уважающий себя автомобилист. На самом деле ничего сложного в этом нет, так как справиться можно с помощью обычной отвертки и переходника;
  2. Далее необходимо произвести модификацию неисправных деталей и деталей.Во время такой работы может проявиться множество нюансов. Они зависят исключительно от того, как владелец автомобиля ВАЗ 2114 хочет поменять приборку;
  3. В конце нужно установить переделанные на свое место детали.

Как легко и быстро произвести тюнинг

Процесс улучшения панели приборов своими руками для модели автомобиля 2114, как правило, не отличается особой сложностью. Приобрести детали для этого, например, щит, не составит особого труда. Вот несколько вариантов:

  • Конструктивная модель включает в себя некоторые особенности.Его дизайн можно выбрать самостоятельно, после чего производители отправят детали по почте. Панель оснащена встроенным уровнем масла, которого нет в стандартных наборах. Такое дополнение появилось благодаря настойчивым просьбам автомобилистов, которые своими руками занимаются тюнингом автомобильной техники. Выглядит это устройство намного интереснее, так как разработчики добавили в него цветные шкалы, которые украшены хромированным ободком.
  • Комбинация приборов на ВАЗ 2114 выполняется очень легко, также можно установить приборку спортивного типа, которая выполнена в виде накладки на приборную панель на той же модели автомобиля.Совершенно новый дизайн добавляет очень впечатляющее устройство. внешность. Существует два варианта этой приборки: с темной и светлой подкладкой. Подсветка стрелка имеет несколько уровней яркости, что позволит вам настроить устройство под себя.
  • Щиток приборов АМС-2 дополнен тахометром. Теперь его перевели немного левее центра. Шкала белого цвета Создавайте спортивные обзоры, а также улучшайте читаемость информации. Подсветка выполнена с помощью светодиодов, что значительно улучшает видимость приборов в ночное время.

Модернизация панели своими руками

Главный аспект при модернизации собственного авто своими руками – это эффективность. Абсолютно каждый автомобилист искренне желает, чтобы его машина имела эффектный и оригинальный вид. Это может показаться странным, но в большинстве случаев самым любимым предметом у автовладельцев считается инструмент. В нем воплощены самые смелые дизайнерские идеи, поэтому его можно всячески улучшать или полностью изменять. Комбинация разных частей может принести желаемый результат.

Для начала нужно запастись необходимым материалом. Замена панели приборов на ВАЗ требует аккуратного демонтажа всего устройства. Снимая стекло со спидометра, очень важно не поцарапать его. Далее вам нужно удалить стрелки указателя. Стандартную вкладку лучше заменить на новую. Светодиодные ленты хорошо впишутся в новые лампочки.

IN обязательно. Необходимо проверить исправность всех элементов и деталей. После их установки следует проехать на автомобиле несколько километров, чтобы понять, подходит ли такой тюнинг для машины.

Панель европейского стандарта

Сразу возникает вопрос: а что лучше? Доработаны старые детали, часто на зачищенной руке, поэтому не всегда функциональны. Материал, из которого сделана отечественная приборная панель, не соответствует высоким показателям, в связи с чем тюнинг такого инструмента крайне затруднен. Поэтому разумнее устанавливать устройства Евростандарта. У нее более элегантный вид качественного материала, а также уровень вентиляции.

Практически все водители уже сделали выбор для себя. Европантел придаст автомобилю эстетики, и ездить с такой приборной панелью будет намного приятнее.

Панель приборов представляет собой набор индикаторов, сигнальных ламп и циферблатов с различными показаниями о состоянии автомобиля. Именно по показаниям приборной панели водитель узнает всю информацию о поездке.

К показаниям приборной панели ВАЗ 2114 относится:

  • Тахометр – показывает количество оборотов коленвала в минуту.Этот показатель важен, так как водитель понимает, в какой момент необходимо переключить передачу;
  • Спидометр – Показывает текущую скорость. Также в цифровом окошке на спидометре отображается текущий пробег и общий пробег автомобиля;
  • Указатель уровня топлива . Важный индикатор, сигнализирующий об уровне бензина в топливном баке;
  • Индикатор температуры охлаждающей жидкости . Охлаждающая жидкость отвечает за охлаждение двигателя, поэтому этот показатель тоже играет немаловажную роль;
  • На панели приборов расположен ряд контрольных ламп, сигнализирующих о: – включенных поворотниках, растянутом ручником, исправности освещения и неисправности двигателя.

Основными производителями тюнингованных буксиров для ВАЗ 2114 являются отечественные производители Gamma и Ferrum. Продукция этих компаний славится надежностью и качеством изготовления. Фурнитура в большей степени поставляется из Китая, корпус – в России.

Стоимость жесткого зависит от модели и может варьироваться от 14-19 тысяч рублей. Монтаж осуществляется в штатном месте, так как крепления настроенной детали полностью совпадают со стандартными отверстиями.

Одним из доработок может быть двигатель, но какое оборудование необходимо для тюнинга автомобиля микросхема ВАЗ, поможет разобраться в этом

Доработка

Доработка штатной приборной панели ВАЗ 2114 проводится автомобилистами чаще всего :

  • Замена штатной заводской подсветки на настроенную диодную подсветку. Это довольно трудоемкий процесс, требующий демонтажа буксиров.

Ее снятие происходит в несколько этапов:

  1. сначала нужно открутить несколько винтов вокруг каркаса панели и снять пластиковую накладку панели
  2. затем следует осторожно снять панель с площадки и отсоединить питающие провода.
  3. с обратной стороны приборки есть платы и индикаторы сигнальных ламп, которые необходимо заменить. Чаще всего при замене используются диоды определенного цвета – они удобны в работе, достаточно прочные и дешевые. Лампы Staten – индикаторы должны падать, а на их месте должны быть диоды.
  4. после работы по пайке следует в обратном порядке собрать всю конструкцию и проверить ее на работоспособность.

Стоимость диодной ленты составит около 200 рублей.

Также будет полезно узнать больше о том, как это выглядит и как устанавливается.

На видео-подсветку приборной панели ВАЗ 2114:

  • Другой вид тюнинга – установка в приборную панель дополнительных индикаторов или цифровых индикаторов. Эта работа становится еще более трудоемкой. Обычно бортовые компьютеры, подключенные к автомобильной линии, используются в качестве дополнительных индикаторов.
  1. Для их подключения необходимо разобрать приборку и выбрать место для ее установки.
  2. После этого в приборной панели сделайте аккуратный вырез и вставьте бортовой компьютер, при этом проводка от to-line фиксируется к задней боковой панели и подключается к компьютеру в штатный разъем.
  3. Больше всего времени занимает установка кнопок переключателей – одни снимают защитное стекло панели, другие прокладывают кнопки на верхней панели приборов от бортового компьютера, но для этого необходимо обойти аппаратную часть бортовой компьютер.

Также будет полезно узнать и познакомиться

Практически каждый автовладелец, проявляя заботу о своей технике, хочет иметь оригинальный, непохожий на других автомобиль.И, как говорится, в оригинальности главное – правильный тюнинг. Как правило, тюнинг рассматривается как наиболее удобное индивидуальное сочетание технологичности и удобства, а также как способ выделить автомобиль в сером потоке. Комфортность салона машины напрямую зависит от комфортности поездки, и она так или иначе влияет на мнение водителя, оказывает психологическое влияние.

Помимо крышек, внимание в салоне привлекает панель приборов, а также щиток приборов, отвечающий за простоту управления и на который постоянно обращены взгляды водителя и пассажиров.Поэтому доработка и изменение стилей дашборда в некоторых случаях просто необходимы.
Автомобили ВАЗ 2114 и 2115 сегодня пользуются большой популярностью, так как отвечают многим требованиям владельцев, а также легко подвергаются технической доработке. В этой статье поговорим о настройке приборной панели этих брендов.

Панель ВАЗ 2114 (2115) соответствует европейским стандартам, с учетом дополнительного места под магнитолу и бортовой компьютер. Перед обработкой внешнего вида лучше заранее определиться с техническими составляющими.Как правило, его внешний вид будет намного привлекательнее, если учесть цветовую гамму основной поверхности, вставки и покраску дополнительной электроники. Также при выборе аксессуаров неплохо позаботиться о цвете ламп. В идеале расцветка устройств полностью соответствует цвету панели, лампы магнитолы, компьютера и стрелки с датчиками имеют одинаковые цвета.
Перечислим основные способы придания эффектам внешнего вида панно своими руками.
Мы не рекомендуем заранее изменять форму панели путем обрезания лишних элементов или создания «наростов» пенополиуретаном, так как форма торпеды готовится сложными физическими расчетами, и напрямую влияет на сохранность водитель и пассажиры.Для трансформации торпед часто бывает достаточно создания пазов желаемого размера для крепления дополнительных датчиков и кнопочных панелей, а также увеличения пространства, например, для бортового компьютера (на корпусе предусмотрена узкая полоса. панель 2114) или ЖК-дисплей. При этом главное сохранить целостность каркаса.
Поверхность. Есть много способов преобразить поверхность консоли, в том числе покраска, обтяжка и специальные накладки, возможны комбинации.Покраска торпеды и герметичность материалом (алькантер, карбон) предполагают ее извлечение, это очень трудоемкие, но в то же время эффективные методы. Перед герметичностью материал следует ознакомиться с техническим регламентом ПДД и паспортом автомобиля, так как существует ряд материалов, контакт которых запрещен с приборной панелью, и просто опасен (например, мех и простые ткани). Краску выбирают исключительно автомобильную, так как набор бытовых красок при нагревании печей подвержен испарению, и недолговечен.При подборе цветов желательно заранее учитывать цвет чехлов, а в некоторых случаях и цвет кузова автомобиля (например, при отсутствии тонировки).
Сочетания цветов и оттенков салона и экстерьера играют большую роль. Заранее можно отметить, что любые другие органично смотрятся с черным и белым цветами. Для подбора других комбинаций советуем обратиться к дизайнеру Color Circle. Как ими пользоваться, легко понять, глядя на рисунок.

Процессы покрытия салона винилом и карбоном примерно одинаковы, опишем один из них.
Во-первых, необходимо определиться с качеством материала – кожзаменитель недорогой, но качество оставляет желать лучшего, поэтому лучше покрыть натуральной автомобильной кожей (алькантаром), обеспечив простоту работы и красивый внешний вид. респектабельный вид.
Для работы панель должна быть снята. Делается это просто, предварительно сняв руль и отсоединив клемму от АКБ, а подробную схему мест установки можно найти в инструкции по эксплуатации. Затем с помощью ткани готовятся рисунки, разрешенные на крупных неровностях торпеды, а также на основании предполагаемого создания вставок другого цвета.На поверхность закрепляются узоры, для чего можно использовать клей. Область снимается с полем, и размер выкройки вырезается, основной материал накладывается и прошивается. При соединении следует следить, чтобы материал полностью прилегал к поверхности панели. Затем выкройки сшиваются. После того, как заготовка закреплена на поверхности торпеды (заранее специальным клеем), и, начиная с середины верхней части, она протягивается от середины верха от сгиба и неровностей.Можно воспользоваться феном (лучше – строительным), чтобы вовремя сгладить неровности. После внешние швы следует обработать и оставить торпеду в теплом помещении до полного высыхания. Кстати, наличие большого количества внутренних швов вовсе не обязательно, если планируется сделать однофотонный натяг.

Также в магазинах есть специальные накладки на панель, преобразующие ее форму и вид. Качество такой фурнитуры в большей степени зависит от правильного выбора и места покупки, так как большинство производителей имеют восточное происхождение.Однако использование накладок считают пустой тратой денег, поскольку верными дизайнерскими решениями добиться их непросто.
Большое значение имеет подсветка приборов и датчиков. Хорошо, если цвет дисплея медиасистемы совпадет с тонами подсветки спидометра и других индикаторов. На сегодняшний день существует множество накладок, на которых есть стилистические рисунки тахометров, спидометров и датчиков. Также накладки меняют цвет подсветки устройств с помощью пропускания прозрачных элементов изображения – светофильтров.Часто «на выходе» оказывается неравномерная подсветка (справа ярко, слева не очень) или необходимость поменять лампы на более яркие. Рассмотрим один из способов апгрейда подсветки.
Данный вид подсветки предполагает отсутствие накладок, работа ведется штатно. Если есть желание поставить накладку под стрелки, лучше вырезать из нее светофильтры. Предполагается заменить обычные лампы на светодиодные, двухцветные.
Необходимо разобрать консоль – заранее снять стекло, стрелки (нежно-хрупкие) и стандартный выступ, которым наступает зеленое напыление прозрачных цифр.Далее следует подбор и подготовка светодиодных ламп. При этом размещается 28 ламп, 5 красных, остальные – любые другие (белые, сиреневые, синие) по желанию. Затем напильник следует залить полукруглыми вершинами ламп, чтобы не было направленного распространения света. После каждого светодиода припаивается сопротивление. Расчет такой: напряжение автомобильной цепи около 12 вольт, лампы рассчитаны на 4 В. Следовательно, красные светодиоды припаяны одним сопротивлением 1,5 Ом, к другому 1.1 Ом. После куска пластика вырезается площадка для размещения новых ламп по размеру по форме внутренней защиты. На месте карандаша есть места для ламп, а также проделаны отверстия, куда вставляются светодиоды (температура – 3, топливо 4, тахометр 8, а на спидометре загорается 11 ламп). С обратной стороны дорожки следует припаивать с источником питания. Аналогично меняется и подсветка ЖК-экранов – шип светодиодов вместо ламп с цоколем.

После проверки (если лампа не горит, скорее всего перепуталась полярность) поставка и сборка произведена.

Аналогично меняются лампы на подсветку кнопок стеклоподъемников. По желанию можно сделать подсветку в бардачке, под ним и в ручке КПП.

Благодаря показаниям на панели управления, владелец автомобиля может узнать, какие устройства, подключенные к бортовой сети авто, работают нормально, а за что нужно платить. Не исключение и Lada 14-й модели. Что такое приборная панель на автомобиле ВАЗ 2114, как произвести тюнинг устройства, узнайте в этой статье.

Прибор панели управления

Из-за чего горит и гаснут лампы на щите? Ремонт приборки, расположенной вверху торпеды, проводится при выявлении неисправностей, которые мы опишем ниже, а теперь рассмотрим устройство панели.

Основными элементами 2114 являются указатель уровня бензина, спидометр, тахометр, а также регулятор температуры хладагента. Последний указан в виде стрелки на левой стороне щита.В том случае, если стрелка расположена в диапазоне от 105 до 130 градусов, водителю необходимо оставить автомобиль и определить, по каким причинам закипает антифриз. Иначе двигатель может просто закипеть.

Что касается тахометра, то он тоже представлен в виде шкалы съемки. Оптимальной считается частота вращения мотора в пределах от 2 до 5,5 тысяч в минуту. В случае попадания стрелки в красную зону это чревато увеличением расхода бензина, тем более что нагрузка на элементы мотора будет существенно выше.Мы не будем рассказывать о спидометре – и так понятно, что этот прибор позволяет водителю определять, как скоро он движется.

Справа от щита видна стрелка, показывающая уровень бензина в бензобаке. Следует отметить, что этот регулятор не позволяет точно определить, сколько горючего осталось в системе, но водитель может знать, сколько бензина осталось в баке.

Плотовка

Схема соединений и размещение приборной панели показаны ниже.

Возможные неисправности

Почему не работает панель или приборы на панели управления?

Если подсветка не горит, одна лампочка перестала гореть, это может быть связано с выходом из строя самой лампы, а также другими неисправностями:

  1. Перед тем, как снимать и разбирать приборку, необходимо убедиться, что провод массы надежно закреплен. Бывает, что трос двигается из-за того, что передний пассажир ударяется ногами.
  2. Если основные датчики не работают, а аудиосистема и лампочки работают нормально, в большинстве случаев причиной неисправности является предохранитель F3. Он стоит на блоке и его необходимо заменить, но перед этим желательно выяснить, по какой причине он вышел из строя. В старых моделях ВАЗ 2114 предохранители могут быть скачкообразно после каждой сливы, если есть проблемы в проводке, в частности, это замыкание. Даже если визуально предохранительный элемент представляет собой единое целое, демонтировать и диагностировать контакты все же необходимо.
  3. Датчики Furiate и Fail могут вызвать неисправность реле зажигания.
  4. В том случае, если помимо приборов на панели управления и неработающей подсветки отказывают в работе окна, дворники и другие элементы, причин может быть несколько. Возможно, неисправность связана с ударами контактов по замку или некорректной работой монтажного блока. На блоке могут быть заблокированы гусеницы – такая проблема решается только заменой устройства.
  5. В том случае, если отказано в работе отдельных компонентов Щита, возможно, проблема именно в их работоспособности.Так что владельцу ВАЗ 2114 придется снимать и разбирать щиток, после чего искать проблему в конкретном датчике. Не исключено, что на панели управления просто треснула шестеренка – ее просто поменяют.
  6. Бывает, что гайки крепления гаек от вибрации откручиваются не только на приборной панели, но и на кузове, а потом начинает жить своей жизнью (автор видео – Сергей Камаспиринг).

Тюнинг подсветки

Может включать замену подсветки – это позволит приборам на щите выглядеть более стильно.В общем, настройка щита не так уж и сложна, для этого нужно будет только его разобрать и разобрать, заменить лампочки и произвести другие, не относящиеся к делу действия, после чего приборку ставят на место.

В первую очередь необходимо заменить стандартные лампы желтого цвета на яркие диодные элементы. Светодиоды китайского производства Дешевле, но ресурс их эксплуатации значительно меньше. Для того, чтобы свечение от светодиодов, можно надеть на них термоусадку – она ​​обеспечит нормальное свечение стрелок даже в темноте.Светодиодные провода необходимо подключить к подсветке от нагревательного прибора. Если вы хотите, чтобы цвет стрелка был оригинальным, на каждом из них можно поставить красный светодиод, это позволит заметно обновить щит (автор видео – гараж № 229).

Инструкция по снятию

  1. Откручиваем винты крепления приборки на торпеде.
  2. Демонтируйте облицовку, с помощью отвертки открутите пять винтов, расположенных на правой стороне консоли, снимите экран.
  3. Отключите питание от бортовой сети, для этого отбейте минусовую клемму с аккумулятором.
  4. С помощью отвертки снимите ручку с рычагов. Отсоедините провода, идущие к прикуривателю, затем выньте патрон.
  5. Вытяните и снимите рычаг переключателя печки.
  6. Удалите винты над и под панелью управления, после чего открутите винты, расположенные за ней. Также нужно открутить саморезы, фиксирующие накладки.
  7. После этого можно отключить провода, то перед этим желательно их пометить. Снимите болты крепления и саморезы, фиксирующие нижнее крепление.В общем, нужно открутить все винты, которые мешают снять панель управления – крепление светодиода, блока обогрева и т. Д.
  8. Вытащите патроны лампы и декоративную вставку. Если нужно открутить гайки, потребуется ключ на 21. Снимаем гидродвигатель и снимаем его лампу.

Огромное количество автолюбителей, которые занимаются тюнингом своего автомобиля, стараются внести в свой автомобиль любую изюминку. Тюнинг Автомобиль – очень хлопотное дело, но оно стоит времени, потраченного на поездку.Главное в модернизации автомобиля – эффективность. Наверное, всем хотелось бы, чтобы при езде на машине, в салоне было уютно. Итак, одна из самых любимых деталей для тюнинга – это приборная панель.

Начнем с того, что в этой статье вы узнаете, как обновить приборную панель на ВАЗ 2114 .
С приборной панелью можно сделать массу всевозможных доработок, будь то плотная кожа, покраска и замена подсветки. Таким образом, вы можете выделить свою машину из кучи таких машин.
Итак, приступим. Для начала нужно подготовить рабочий материал. Вам потребуются специальные лампы для подсветки и картонный язычок, на который будут крепиться лампы. В первую очередь необходимо будет демонтировать стандартную панель. Не пугайтесь, снимать полностью всю панель нельзя. Нужно будет снять только защитное стекло спидометра. Осторожно снимите оргстекло, при этом важно не сломать его. После снятия защитного стекла необходимо будет удалить стрелки-указатели.Здесь тоже нужно быть предельно аккуратным, так как эти стрелы хрупкие. Следуя тому, как были сняты стрелки, вытащите стандартный язычок.


Далее вам нужно будет поменять лампочки местами. Стандартные были зелеными, перешедшими в синий цвет. Меняем штатные лампочки на покупные, после чего проверяем, работают ли. Затем установите новую вкладку, выглядит очень эффектно. Теперь остались последние штрихи. Устанавливаем стрелки-указатели, защитное стекло и вуаля – готово.
Ночью выглядит очень круто, всем очень нравится.Если доработать внешний вид машины, будет очень и очень круто. Вроде бы мелочь, но приятно.
Итак, не тратя больших средств, можно протереть салон одной маленькой деталью. Те же процедуры можно проделать с центральной панелью. Будет смотреться очень респектабельно.


.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
