Стабилизатор стал отключаться – в чем причины, что я понял | Строительный журнал САМаСТРОЙКА

Почему отключается стабилизатор напряжения

Содержание статьи:

Для решения различных проблем с электроснабжением, многие устанавливают стабилизаторы напряжения на весь дом. Но даже в этих случаях, порой, стабилизатор отключается, принося тем самым массу неудобств.

Что делать, если стабилизатор напряжения время от времени выключается? В чем причины этого, и кто виноват — стабилизатор или плохое напряжение в электросети? Попробуем разобраться с этим в данной статье строительного журнала samastroyka.ru.

Зачем нужен стабилизатор напряжения

Стабилизатор напряжения служит для выравнивания входного напряжения. Также, стабилизатор служит в качестве защиты от короткого замыкания и перегрузок электросети. Простыми словами, если у вас дома плохое напряжение, оно низкое или сильно скачет, то, нужен стабилизатор.

На сегодняшнее время существуют различные стабилизаторы напряжения: релейные, сервоприводные, симисторные, и, другие. Подробно рассматривать их конструкцию мы не будет, поскольку эта тема не одной статьи.

Лучше рассмотрим, из-за чего стабилизатор напряжения отключается, ведь это одна из самых распространённых проблем при эксплуатации данного оборудования.

Почему стабилизатор напряжения постоянно отключается

Бывает так, что после приобретения и установки стабилизатора напряжения, тот начинает выключаться и уходит в задержку. Задержка стабилизатора — это определённое время, как правило, 5-6 сек., во время которого автоматика проверяет входящее напряжение, после чего даёт команду стабилизатора на включение.

Так вот, частые отключения стабилизатора напряжения, чаще всего, связаны:

С недостаточным входным напряжением в электросети, напряжение сильно низкое;
Со слабой мощностью стабилизатора напряжения;
Из-за короткого замыкания в электросети;
Вследствие высоких пусковых токов;
Из-за перегрева стабилизатора.

Рассмотрим каждую из вышеперечисленных проблем по порядку, чтобы понимать, что делать, если стабилизатор напряжения отключается.

Что делать, если выключается стабилизатор

Каждый стабилизатор напряжения рассчитан под определённый рабочий диапазон напряжений. Другими словами, стабилизатор будет отключаться, если напряжение в электросети, станет выше или ниже заданных в его автоматике параметров. Нижний порог отключения стабилизатора может быть разным — 90 или 140 Вольт, все зависит от модели и типа стабилизатора. Это же самое, касается и верхнего порога напряжений, как правило, в 240 Вольт.

Поэтому, если у вас в электросети слишком низкое напряжение, ниже 140 или 90 Вольт, то стабилизатор будет выключаться автоматически. Решить данную проблему можно либо заменой стабилизатора напряжения на другой, который будет работать от сильно низкого напряжения, либо написав заявление в РЭС. Дело в том, что напряжение даже в 190 Вольт, не говоря уже про 140, не является нормой, и вы можете смело предъявлять свои претензии по этому поводу.

Вторая проблема, из-за которой стабилизатор может выключаться, это превышение допустимых нагрузок на него. Также как и с диапазоном напряжений, каждый стабилизатор рассчитан на определённую мощность работы. Мощность стабилизаторов напряжения начинается от 500 Ватт и выше, заканчивая нагрузками на весь дом, в 8 и более кВт. При этом если подключить к стабилизатору напряжения слишком много бытовых приборов, то он может выключиться из-за перегрузки, если их мощность будет выше, чем та, на которую рассчитан стабилизатор напряжения.

Третья проблема связана с коротким замыканием в электросети и с высокими пусковыми токами. В принципе, с коротким замыканием все понятно, и любое защитное устройство должно адекватно реагировать на него, и автоматически отключать питание электроприборов. Что касается высоких пусковых токов, то некоторые маломощные стабилизаторы напряжения (без запаса мощности) очень болезненно реагируют выключением, на запуск того же холодильника. Чтобы этого не случилось, стабилизатор напряжения должен иметь достаточный запас мощности.

Ну и последнее, практически все современные устройства защиты электросети имеют в своей конструкции тепловые датчики. Данные датчики предназначены для защиты оборудования от перегрева. И если хоть одна из вышеперечисленных проблем выше будет иметь место, то стабилизатор выключится. Например, при повышении нагрузки выше допустимой, стабилизатор начнет сильно выделять тепло, т. е., греться. Вследствие этого тепловой датчик, реагируя на критическую температуру, может выключить питание стабилизатора напряжения.

Причины отключения стабилизатора напряжения – RETA

Стабилизаторы напряжения периодически отключаются. Потребители считают, что это поломка и обращаются в сервис для ремонта оборудования. Хотя чаще всего все гораздо проще, чем кажется. Вот самые распространенные причины, которые вызывают 90% случаев отключения стабилизаторов.

Стабилизаторы напряжения трехфазные тм РЭТА

Превышение допустимого тока

Такой сбой происходит из-за того, что на стабилизатор подается ток, которые превышает параметры стабилизатора. Тогда срабатывает защита и оборудование отключается.

Единоразово — может случится из-за которого замыкания. Частое же отключение признак несоответствия поставляемого тока и рабочих параметров стабилизатора. Чтобы этого избежать, на стадии выбора нужно обратиться к профессионалам, способным правильно рассчитать мощность оборудования под нужды потребителя.

Недостаточный запас мощности

Любой бытовой стабилизатор компенсирует не только повышение, но и снижение напряжения. Особых проблем в этом нет, если оборудование подобрано правильно. Ведь при снижении напряжения на входе, снижается и мощность на выходе. Но у каждой модели есть лимит, дойдя до которого стабилизатор отключится.

Выбирая стабилизатор учитывайте этот момент и выбирайте вариант с запасом мощности в 30%. А лучше обратиться к профессионалам, которые смогут подобрать оборудование, принимая во внимание все особенности работы.

Пусковые токи

Любой прибор при включении вызывает всплеск потребления мощности. Но если обычной лампочкой можно пренебречь, то вот холодильник, насос и им подобная техника, при запуске требует тока в два раза больше, чем нужно в обычном режиме. И это еще одна из причин отключения стабилизаторов — они просто не выдерживают резкого увеличения мощности тока. Такая ситуация случается, если у оборудования нет нужного запаса. Соответственно избежать такой проблемы возможно при выборе стабилизатора напряжения — нужно учесть пусковые токи и сделать зазор мощности.

Выход за рабочий диапазон

Любой стабилизатор имеет верхний и нижний предел напряжений. В этом диапазоне оборудование работает в штатном режиме. Если же напряжение ниже или выше, чем заложено производителем — стабилизатор работать не может и отключается. Единократные случаи бывают и тут ничего не поделаешь. Если же ситуация повторяется регулярно — скорее всего установленный стабилизатор не предназначен для работы в такой нестабильной сети.

Что делать, чтобы стабилизатор не отключался?

Как видно из анализа проблем — основная причина кроется не столько в некачественной работе электросетей, сколько в ошибках при выборе стабилизаторов. Именно такие недочеты в оценке мощности, пренебрежение пусковыми токами и приводят к постоянным отключениям приборов и панике у потребителей.

Выход тут один — учесть все мелочи, провести все нужные расчеты и подобрать стабилизатор с подходящими параметрами. Сделать это можно самостоятельно, но лучше обратиться к специалисту.
Правильно подобранный стабилизатор напряжения избавит от проблем с электричеством и сам не станет проблемой.

Стабилизатор напряжения Ресанта неисправности и их устранение

В связи с нестабильным напряжением в домах и квартирах люди вынуждены устанавливать стабилизаторы напряжения (далее СН) для питания всего жилья или для работы конкретного прибора. Как и с любым другим видом электроприборов, иногда возникает ситуация, когда стабилизатор напряжения не работает (сломался). Внутренние неисправности в большинстве случаев связаны с силовыми цепями: реле, симисторы, блок управления сервоприводом и т.д. Поэтому перед тем, как приступать к анализу неисправности и причине ее возникновения, нужно понять, какой тип стабилизатор у вас вышел из строя. ПВ этой статье мы рассмотрим, какие бывают неисправности стабилизаторов напряжения, почему они возникают и как их устранить самостоятельно (если это возможно).

Гул и щелчки

Если стабилизатор напряжения сильно гудит, нужно проверить, чтобы питающее напряжение не было выше или ниже допустимых диапазонов. Диапазон регулировки в большинстве случае лежит в пределах 100-250 Вольт.

Внимание! Даже при исправном состоянии автотрансформатор равномерно и не слишком громко гудит. Также гул издаёт сервопривод при перемещении щеточного узла. Релейные стабилизаторы напряжения во время работы издают щелчки. Это нормально, реле (черные прямоугольники на рисунке ниже) переключают отводы от обмоток для регулировки выходного напряжения.

Если устройство громко трещит – это может свидетельствовать об искрении щетки в сервоприводных моделях, проблемах с реле и плохом контакте внутренней проводки устройства.

Выключается под нагрузкой

Стабилизатор напряжения не держит нагрузку – такая проблема случается по ряду причин. Первая среди них – это повышенная нагрузка (мощность потребителей). Если вы не меняли подключаемые устройства, значит проблема в стабилизаторе. Если он отключается не мгновенно, а через какое-то время работы, то виной этому может быть перегрев или межвитковые замыкания автотрансформатора.

Что делать: разберите прибор и произведите внешний осмотр обмоток автотрансформатора, если он не слишком сильно запылён, то проверьте, нет ли следов локальных перегревов. Если пыли много – вычистите её

Если следы перегрева и гари есть – повреждена изоляция обмоток. Это и есть межвитковое замыкание, тогда как отремонтировать стабилизатор в этом случае? Нужно перемотать либо заменить автотрансформатор на аналогичный или больший по мощности. Но стоимость такого ремонта может быть сопоставимой с покупкой нового стабилизатора напряжения.

Важно! У сервоприводных моделей ряд неисправностей может быть вызван износом щетки и загрязнением токоведущих частей графитовой стружкой. В процессе работы щетка стирается, засыпая графитом автотрансформатор. Из-за чего могут возникать замыкания между токосъемниками участками витков и перегрев. В этом случае нужно смести графит и вычистить его между витками. Убедитесь, что обмотки уложены ровно, нет обрывов. Контактную поверхность зачистите обычным канцелярским ластиком до блеска, особенно наиболее его используемый сектор.

На выходе нет 220 Вольт

Неисправность проявляется в том, что стабилизатор не выдает напряжение 220 Вольт. Это не обязательно говорит о внутренних проблемах, причина может быть в напряжении сети – оно слишком низкое, и устройство просто не вытягивает.

Если питание находится в рабочем диапазоне стабилизатора, тогда приступим к ремонту.

Что делать: в сервоприводных моделях поломка может быть вызвана износом щеточного механизма или самого сервопривода. Он может не доходить до конца обмотки или щетка может не контактировать с соответствующим её сектором. В простейшем случае может быть просто загрязнена графитом. Чтобы отремонтировать его, нужно почистить поверхность контактов до металлического блеска. Иногда нужно заменить щетку.

Интересно! Бывает и так, что из-за загрязнений рабочего сектора щеточного узла графитом часто напряжение не поднимается выше определенного значения.

В релейных СН это чаще всего говорит о том, что неисправно одно или несколько электромагнитных реле или каскад управления ими. Обычно он строится на транзисторе. Реле могут иметь различное напряжение катушки, часто это 12 Вольт.

Что делать: для проверки подайте напряжение на катушку и прозвоните силовые контакты. Они должны замыкать и размыкаться, реле при этом щелкает.

Если этого не происходит – либо прилипли контакты (чаще), либо сгорела катушка реле (реже). Если реле исправно – проверьте транзистор, он не должен быть пробит, а переходы эмиттер-база и коллектор-база должны прозваниваться в одну сторону, как диод. Транзисторы используйте любые маломощные аналогичной проводимости.

В симисторных и тиристорных СН диагностика поломки аналогична – нужно прозвонить на пробой полупроводниковый силовой ключ и если он вышел из строя заменить аналогичным или более мощным.

Плохая стабилизация напряжения

Если напряжение стабилизируется слишком большими шагами, а раньше всё было плавно, то поломка близка к предыдущей – вышел из строя коммутационный прибор на одной или нескольких ступенях регулировки. Алгоритм проверки неисправности стабилизатора напряжения и их устранение описаны в предыдущем пункте.

Внимание! В характеристиках каждого из стабилизаторов описан либо шаг регулировки, либо границы каждой из ступеней, а также точность поддержания номинального напряжения на выходе.

В сервоприводных стабилизаторах такое встречается при поломке в механизме редуктора двигателя, а также при загрязнениях обмоток, как это было в случаях описанных выше. Неисправности редуктора могут сопровождаться неравномерным жужжанием или потрескиванием – это проскакивают шестерни.

Что делать: нужно разобрать механизм и если все детали в норме, заменить смазку.

Еще стоит отметить, что у сервоприводных СН стабилизация может отсутствовать, работать неверно из-за выхода из строя полупроводниковых ключей управления двигателем. Тогда бегунок со щеткой перемещается в одно из крайних положений или вообще не сдвигается с места.

Не включается или выбивает автомат после отчета таймера

Большинство стабилизаторов после включения входят в рабочий режим не сразу, а после временной задержки. Но после отчета обратного таймера пуска не происходит, при этом на дисплее-индикаторе выдает букву Н. Пример ремонта устройства с такой неисправностью рассмотрен в следующих видео:

К сведению код ошибки «Н» говорит о завышенном напряжении сети и срабатывании защиты. Это действительно для приборов фирмы «Ресанта», «Luxeon» и некоторых других.

Интересно: буква «H» — значит «Высокое» или «High», а L – «низкое», «Low». Резистор, замену которого вы видели на видео, отвечает за пороги срабатывания по верхнему и нижнему уровню напряжения. Из-за неверного сопротивления плата стабилизации не справляется со своей работой и уходит в защиту.

Такие симптомы или другой код неисправности может сопровождаться выбиванием автомата питающего сам стабилизатор после отчета таймера задержки включения. В этом случае проблема решается заменой реле, при залипании которых может возникать повышенное потребление тока.

Совсем не подает признаков жизни или другие поломки

Самая пугающая неисправность – это когда после подачи напряжения ни индикаторы не зажигаются, ни напряжение на выходе не появляется, т.е. когда стабилизатор напряжения не работает вообще. В таком случае возможен выход из строя управляющей платы. Чаще всего ремонт начинают с визуального осмотра, обращают внимание на:

выгоревшие дорожки;
вздутые электролитические конденсаторы;
выгоревшие, треснутые или взорвавшиеся компоненты платы;
микротрещины на паяных контактах и холодная пайка.

Все выявленные недостатки устраняют, а если внешний осмотр не дал результатов переходят к проверке платы на обрывы дорожек и короткие замыкания мультиметром в режиме измерения сопротивления и прозвонки. Такой ремонт стабилизатора может потребовать глубоких знаний электроники, схемы электрической принципиальной, а в самых сложных случаях и использования осциллографа для проверки управляющих сигналов и логики работы схемы.

Вот и все, что мы хотели рассказать вам про неисправности стабилизаторов напряжения и способы их устранения своими руками. Надеемся, теперь вы знаете, что делать в том или ином случае и почему возникают поломки!

Будет полезно прочитать:

Как пользоваться мультиметром
Что делать, если низкое напряжение в сети
Неисправности посудомоечных машин

Стабилизаторы напряжения «Ресанта» используются во многих домах для обеспечения стабильной работы и защиты «здоровья» электрических приборов. В результате домашняя техника работает в течение длительного времени и почти не подвергается ремонту.

Надо сказать, что самому стабилизатору напряжения тоже необходимо соблюдение условий эксплуатации и периодический уход. Иначе аппарат может выйти из строя и ему потребуется ремонт. Помимо этого, отслужив достаточно большой срок, прибор может поломаться просто по причине износа деталей.

Эта статья посвящена тонким местам стабилизаторов бренда «Ресанта». Рассмотрим, как ремонтируются вышедшие из строя детали, а также восстанавливается полная работоспособность прибора.

Степень сложности ремонта стабилизаторов напряжения

Все приборы стабилизации оснащены защитными функциями, с помощью которых контролируются технические показатели на соответствие заявленным данным и условиям эксплуатации. У каждой модели защитная система своя, но существуют общие понимания выхода за пределы допустимого, что не позволяет аппарату дальше работать.

Прежде всего, требуется:

проверка на наличие КЗ, входного и выходного напряжения, температурного режима компонентов;
изучение высвеченного на дисплее кода ошибки.

Наиболее трудно определить неисправность симисторных ключей прибора, так как их управление связано со знанием электроники. При ремонте не обойтись без принципиальной схемы, измерительных средств, в том числе осциллографа. По контрольным точкам снятых осциллограмм определяются повреждения в структурном модуле устройства. Затем предстоит проверка каждой радиодетали и узла на предмет дефекта.

В стабилизаторах релейного типа нередко причиной неполадок становится реле, предназначенное для переключения обмоток трансформатора. Частые переключения контактов реле приводят к их выгоранию, заклиниванию, или перегоранию самой катушки. Если пропадает напряжение либо выходит сообщение об ошибке – стоит проверить все реле.

Наиболее прост ремонт электромеханического стабилизатора, у которого работа и реакция на изменение параметров сети становятся очевидными сразу после снятия корпуса. Недаром простая конструкция и высокая точность стабилизации делают эти модели весьма распространенными.

Виды неисправностей стабилизаторов напряжения

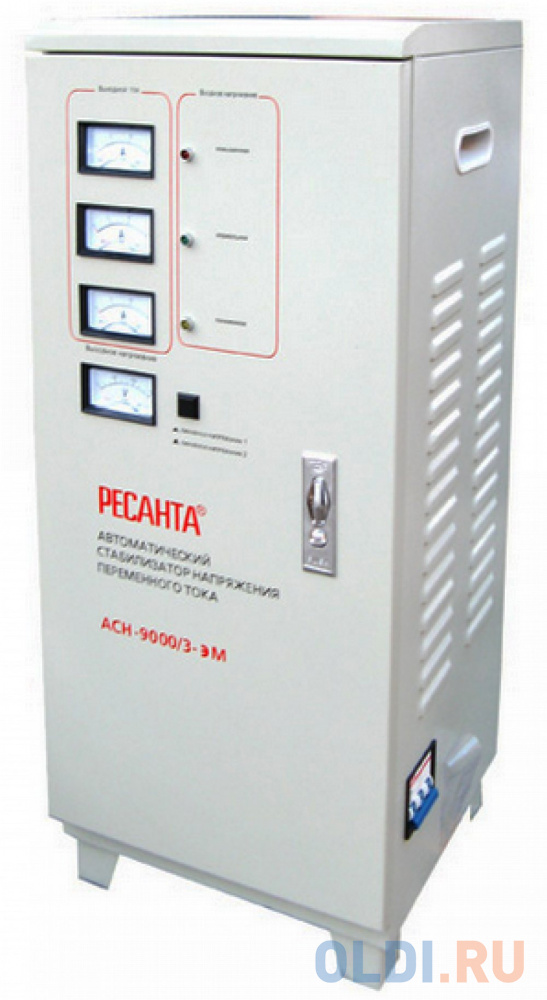

Ремонт электромеханического типа

Распространенной проблемой таких приборов является перегрев. Поэтому раз в 2 месяца следует предавать устройство техническому обслуживанию. Важной частью ремонта считается именно чистка элементов.

Примером могут служить характерные поломки распространённого стабилизатора АСН-10000/1-ЭМ. Устройство состоит из трёх одинаковых частей — из трёх 1-фазных стабилизаторов, предназначенных для стабилизации только своей фазы. Сердцем аппарата является повышающий автотрансформатор. Он же вместе с контактором и вводным автоматом относится к силовой части.

Принципиальная схема АСН-10000/1-ЭМ приведена на рисунке ниже.

В основе принципа действия электромеханических выравнивателей лежит плавное регулирование выходных параметров. Напряжение изменяется благодаря скольжению электрического контакта по обмотке автотрансформатора посредством электрического привода. На оси электродвигателя крепится ползунок, который перемещаясь, нормализует выходные параметры.

Заслуживает особого внимания следующая характерная неисправность, возникающая в процессе эксплуатации электромеханических стабилизаторов и методы ее устранения – отсутствие стабилизации выходного напряжения.

Первый признак такой неполадки – может ощущаться запах тлеющих деталей. Реверсивный двигатель недаром зовут «ахиллесовой пятой» электромеханических приборов. Контроллером стабилизатора напряжения постоянно отслеживается значение выходных параметров. Ротор постоянно вращается и это постепенно изнашивает сам двигатель.

Одна неисправность может повлечь за собой другие, например, выход из строя целого каскада управления электродвигателем, собранного на паре транзисторов. Помимо этих элементов от перегрева плавятся резисторы, стоящие в их коллекторной цепи.

Конечно, изношенный электродвигатель лучше заменить, но бывает умелая попытка привести его в действие, венчается успехом. Это и есть самый простой способ реанимации двигателя:

отключение двигателя от схемы;
подача на его выводы 5 В от мощного источника питания, к примеру, от компьютерного БП ATX.

При этом получается отжиг мелкого «мусора» на щётках двигателя. Нормальный ток электропотребления движка должен не выходить за пределы 90–160 мА. Поскольку двигатель реверсивного типа, то напряжение необходимо подавать не менее двух раз со сменой полярности. После этих воздействий работоспособность агрегата временно восстанавливается.

Другой вариант решения проблемы – небольшая замена схемы с сужением диапазона регулировки. Просто щетка будет ездить по-другому, в обход выгоревших участков дорожки трансформатора.

Ремонт релейных стабилизаторов

В качестве примеров рассмотрим ремонт:

Ресанта АСН-500/1-ц.

Наиболее частыми ошибками являются сообщения «L» и «H», что означает начальные буквы английских слов «низкий» и «высокий». То есть показатели выходят за пределы допустимых параметров. На прежних релейных стабилизаторах Ресанта со стрелочными индикаторами можно было видеть изменение выходного напряжения в пределах 204–235 В при переключении ступеней. На нынешней аппаратуре по записи видно 220 В, а по факту те же +- 6%, согласно паспортным данным.

Случается проблема реле медленно переключается, что влияет на защитное отключение компрессора кондиционера. Дело в том, что производителем используются дешёвые конденсаторы весьма низкого качества. Если заменить электролиты – проблема будет решена.

Главное, не стоит забывать о мощности. То, что написано на шильдике корпуса, справедливо для входного напряжения 200 В, в реальности для заниженного (170–180 В) мощность должна быть в 2 раза меньше.

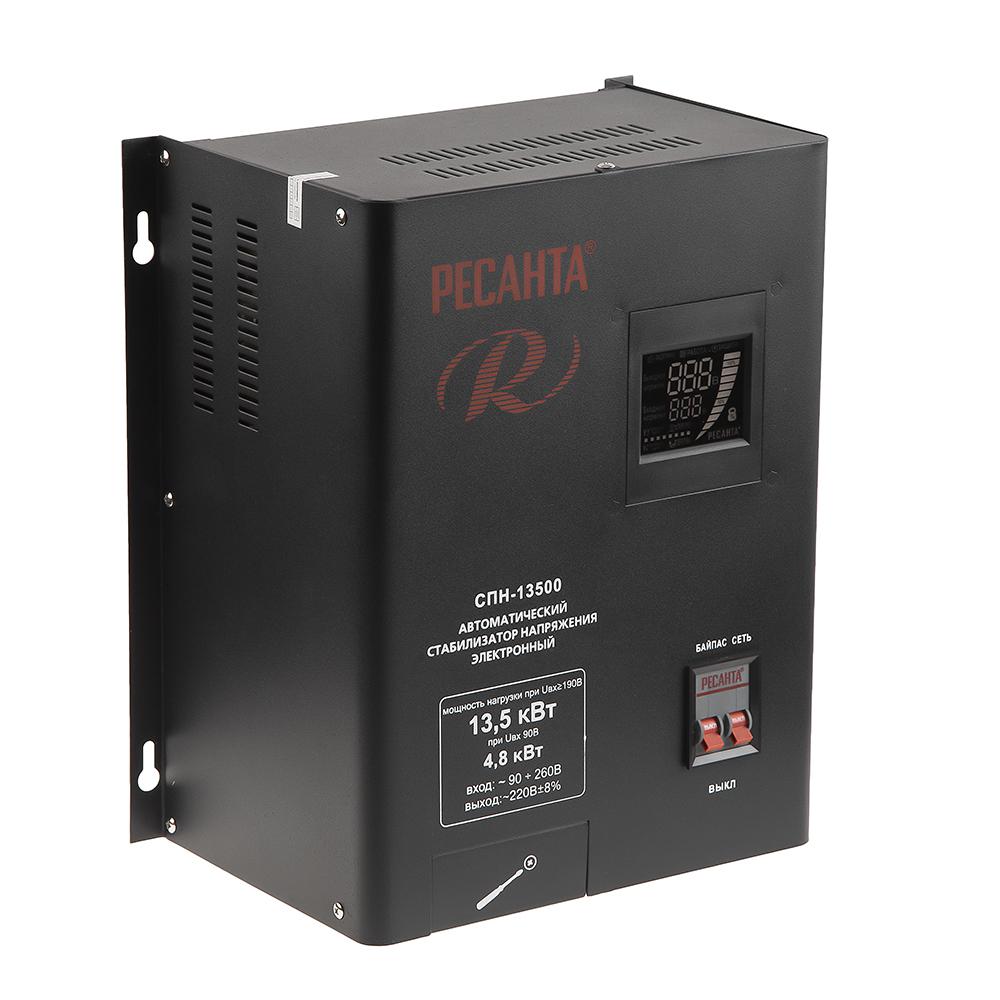

Ресанта СПН-9000.

В основе принципа действия этого релейного стабилизатора лежит ступенчатое регулирование выходного напряжения. Стабилизация обеспечивается посредством микропроцессора. Коммутация отводов автотрансформатора выполняется пятью мощными реле, которые управляются транзисторными ключами. Стабильность выходного напряжения зависит от дискретности переключения (5–20 В).

Основная болезнь СПН-9000 – обгоревшие либо залипшие контакты в реле. Эти неполадки довольно часто возникают в процессе эксплуатации релейного стабилизатора. А также при несоответствии входного напряжения диапазону пороговых значений стабилизация не станет работать. Бывает, сразу при включении прибора выбивает предохранители, так срабатывает защита от КЗ.

По причине неисправности реле «летят» транзисторные ключи. Реле подлежат замене или реставрации. Для этого необходимо убрать крышки с реле, после снять подвижный контакт, освободить его от пружины и наждачной бумагой аккуратно очистить все контакты реле. В завершение очистить все контакты специальным бензином и собрать реле в обратном порядке. Затем впаять все транзисторы, и проверить на целостность переходов. Если понадобится, заменить транзисторы на новые.

Если вам нужно подключить к стабильнику предположим электрическую печь (9 кВт), то лучшего прибора, чем стабилизатор напряжения Ресанта для этого не найти. А если при этом возникнут мелкие недочеты, то сервисные мастерские быстро и профессионально устранят их на основании гарантийных обязательств. Своевременно сделанный ремонт – залог долговечности и надёжности прибора и после гарантийного срока.

Поломки бывают различные, и иногда сложно понять, то ли просто не соблюдены условия эксплуатации по инструкции, то ли аппарат неисправен. Однако, неполадки могут существовать, и в итоге в самый неподходящий момент может возникнуть проблема. Правильно установить «диагноз» и эффективно устранить их всегда поможет ремонтная компания.

На видео: простой ремонт стабилизатора РЕСАНТА 15 квт 3 фазы.

Простой ремонт стабилизатора РЕСАНТА 15КВТ 3ФАЗЫ

Скачок напряжения, и сгорела техника! Что делать?

Знакомая ситуация? Уверяем, что вы не одни, кто ищет ответ на данный вопрос. И с каждым годом число пострадавших от перепада напряжения в электросети становится больше. Например, на популярном YouTube не проходит и месяца, чтобы не выложили очередной видео ролик, повествующий о сгоревшей технике жителей России из самых разных её уголков. А виной тому резкие скачки, перепады напряжения в электросети.

Сожалеем, если вы оказались в подобной ситуации. Чтобы вам хоть как-то помочь, мы рекомендуем посмотреть первый видеоролик — из него вы узнаете, куда обратиться в первую очередь.

Специалисты нашей компании напоминают, что качество российских электросетей год от года лучше, к сожалению, не становится. И лучшим способом защиты своей бытовой техники от поломки служит предупреждение возникновения аварийной ситуации. Согласитесь, гораздо приятнее не довести технику до поломки, сохранив деньги, нервы и более ценное имущество, чем «искать правду», бегая по инстанциям и судам уже после аварии.

Кто предупреждён — тот вооружён! Чтобы от очередного перепада напряжения не сгорела дорогостоящая техника, необходима надёжная защита. Таким защитным устройством являются стабилизаторы напряжения. Ниже мы подобрали несколько моделей однофазных стабилизаторов, которые наиболее подходят как для частного дома, так и для квартиры.

Стабилизатор напряжения — это сложное устройство электромеханического или электрического типа, для починки которого требуются глубокие знания в области радиотехники, специальные инструменты и измерительное оборудование.

Степень сложности ремонта различных видов стабилизаторов

Все устройства оснащены системами защиты, определяющими уровни входного и выходного параметров работы на их соответствие номинальному значению. Для выполнения ремонтных работ необходимо иметь измерительные приборы, в том числе осциллограф, и схему устройства. Необходимо измерить входное и выходное напряжение, температурные режимы рабочих узлов, исключить короткое замыкание, затем посмотреть код ошибки. Сложней всего диагностировать поломку в стабилизаторах, укомплектованных симисторными ключами — ими управляет сложная электроника. Замеры с помощью осциллографа позволяют выявить поломку структурного модуля, после чего нужно провести дефектовку каждой радиодетали.

В устройствах релейного типа чаще всего выходит из строя реле, выполняющее функцию переключения обмоток трансформатора. Вследствие частого переключения катушка может заклинить или перегореть, поэтому при поломке необходимо проверить работоспособность всех реле.

Наиболее простым является ремонт электромеханического стабилизатора — чтобы увидеть его реакцию на изменения параметров сети, достаточно снять корпус. Высокая точность и простота конструкции сделали этот вид одним из наиболее популярных.

Перегрев трансформатора стабилизатора

Если трансформатор греется без видимых нагрузок, скорей всего имеет место межвитковое короткое замыкание. Однако причина может заключаться и в поломке переключателей.

В релейных устройствах причиной перегрева может быть заклинивание реле, в симисторных — может поломаться один из ключей и закоротить на выходные обмотки. В сервоприводных стабилизаторах переключения обмотки нет, но щетки могут замкнуть по причине загрязнения — попадания в пространство между ними графитовых опилок или сажи. Сервоприводные модели требуют периодического очищения контактных поверхностей.

Ремонт и модификация сервоприводных стабилизаторов

Скорость износа сервоприводного устройства и его загрязнение зависят от двух факторов: влажности помещения и запыленности среды, в которой он эксплуатируется. Чтобы защитить его от попадания внутрь пыли, мастер устанавливают компьютерный кулер напротив наиболее эксплуатируемого сектора автотрансформатора. Кроме очищения от пыли, кулер выполняет функцию охлаждения автотрансформатора.

Длительное хранение стабилизатора во влажной среде может привести к окислению контактных площадок, что может помешать работоспособности контактного ползунка — пыль может начать искрить и возгораться.

Этапы ремонта сервоприводного стабилизатора

Приступая к ремонту, с вала сервопривода снимают контактный ползунок. Затем контактные поверхности очищают до блеска металла с помощью наждачки. Чистовую полировку выполняют с помощью ластика. Уборку абразивных частиц и мусора выполняют с помощью кисточки.

После этого переходят к осмотру графитовой щетки. Она может выйти из строя из-за чрезмерного нагрева, возникающего из-за её плохого контакта с пластинами автотрансформатора. При перемещении ползунка искрение и повышенный нагрев приводят к её выгоранию, что, в свою очередь, еще больше загрязняет контактные площадки и пространство между ними. Такая ситуация способствует нарастанию загрязнения, что приводит к выгоранию щетки и полному выходу из строя трансформатора — он перестаёт выдавать напряжение. В устройствах Ресанта при обрыве выходного напряжения срабатывает защита.

Ремонт стабилизаторов Ресанта чаще всего состоит из очищения контактных площадей и замены щеток.

Иногда случается и поломка сервопривода, причинами которой может быть:

подгорание мотора;
износ редуктора;
отсутствие напряжения.

Проверить этот механизм можно, вынув мотор вместе с редуктором, и проворачивая вал вручную. Быстро и качественно отремонтировать стабилизатор любого типа жители Одессы смогут в сервисе «24Мастер».

Особенности приборов марки Ресанта

Стабилизаторы торговой марки Ресанта не рекомендуется подключать к точной электронике, медтехнике, компьютерам и ЖК телевизорам. Причина этого проста: в случае скачка напряжения в сети, защита устройства его просто отключит, а выходное напряжение может пропасть на короткий промежуток времени, что может повлиять на работу техники.

К преимуществам приборов Ресанта относятся:

высокая точность;
быстродействие;
почти бесшумная работа.

Они отлично подходят для обеспечения стабильного напряжения на небольшом производстве и в загородном доме — их можно подключать к отопительным приборам, электроинструменту, насосам, автоматическим линиям.

РЕСАНТА АСН-8000/1-Ц однофазный стабилизатор напряжения электронного типа, 63/6/7

Однофазный стабилизатор напряжения электронного типа РЕСАНТА АСН-8000 1-Ц предназначен для частных домов, для дач и для квартир, а также для установки в производственных помещениях и на коммерческих объектах, где необходимо обеспечить нормальную работу электрического оборудования мощностью до 8 кВт.

Стабилизатор электричества не требует монтажа на стену и устанавливается на любую ровную поверхность. Для подключения сетевой нагрузки и потребителей электрического тока используется клеммная колодка, которая облегчает коммутацию для устройств, не оснащенных кабелями со штепселями. Может монтироваться в подсобных и технических помещениях, коммутационных шкафах и т.п.

Характеристики стабилизатора напряжения электронного типа РЕСАНТА АСН-8000 1-Ц

Рабочий диапазон от 140 до 260 В.
Время реакции до 35 мс.
Защита от перегрузки по напряжению и мощности, термореле.
Жидкокристаллический экран для отображения режимов работы.

Электронный стабилизатор энергии способен работать в диапазоне напряжений от 140 до 260 В. Независимо от входящей величины, на выходе прибор выдает переменный ток с напряжением 220 В, чем обеспечивает надежную и стабильную работу подключенных бытовых приборов и производственного оборудования. Отклонение от нормальных параметров напряжения в сети не превышает 8%.

Время реакции автоматического стабилизатора электроэнергии на колебания характеристик сети подачи электрической энергии составляет от 25 до 35 мс. Благодаря этому прибор защищает не только от длительных спадов или увеличения напряжения, но и от кратковременных пиков и провалов. К стабилизатору можно подключать чувствительную технику, не боясь ее поломки.

При превышении предельных значений напряжения или допустимой мощности трансформатор отключается, предотвращая поломку подключенных потребителей. Кроме того, установлено термореле, которое отключает стабилизатор при нагреве его внутренних компонентов до +70оС и выше. После нормализации напряжения, нагрузки или температуры устройство автоматически возвращается в рабочее состояние.

Для индикации параметров работы используется цифровой жидкокристаллический дисплей. На него выводится информация о входящем и исходящем напряжении, а также сработавших элементах защиты и активных режимах работы. Предусмотрена кнопка включения, а также отдельный переключатель байпаса. При нажатии на него электрический ток поступает потребителям минуя обмотки стабилизатора.

Получить больше информации, ответов на интересующие вас вопросы, подробнее узнать об особенности модели и купить Однофазный стабилизатор напряжения электронного типа РЕСАНТА АСН-8000/1-Ц, артикул: 63/6/7 по выгодной цене вы можете в нашем розничном зале или на сайте Resanta-Profi.ru

Стабилизатор напряжения Ресанта Lux АСН-12000 Н/1-Ц

Захар К.

19.09.2021

Плюсы:: мощный, надёжный

специально взял помощнее, чтоб всю бытовую технику можно было подключить, и ещё б осталось. Стоит отдельно отметить защиту, помимо фильтра частотных помех на входе и выходе, в автоматическом режиме включается или выключается при выходе из диапазона допустимых напряжений. В случае короткого замыкания также срабатывает отключение.

Роман Ревякин

19.09.2021

Плюсы:: Данный агрегат решил полностью проблемы с перепадом электричества
Минусы:: Нет, вешать только вдвоём, тяжело очень одной рукой держать и отмечать)

По всем трём фазам поставил по стабилизатору, теперь всё отлично! Советую, если есть больше денег то берите 13,5 кВт, он вытягивает с 90 вольт!

Сергей Самойлов

19.09.2021

Плюсы:: мощный, быстрая с работка, байпасная линия, крепится на стену, цифровой дисплей
Минусы:: хотелось бы немного по ярче индикацию дисплея

Поставили в частный дом на вход. Разместили в котельной, удобно, так как места много не занял. На стену крепили анкерами. Есть дисплей, можно следить за показателями, но я б индикацию по ярче сделал, чтобы более видно было. Есть байпас. Срабатывает за считанные секунды, напряжение выдает ровное, без скачков. Подключал даже строительный инструмент, справляется. В работе не нагревается, не шумит.

Виталий Смольный

19.09.2021

Плюсы:: надежный, информативный дисплей, настенное крепление, байпас
Минусы:: не нашел

Стабилизатор установил в офисе. С прошлого года у нас стали случаться перебои напряжения в сети и электрик порекомендовал такую модель. Стабилизатор надежный, на скачки в сети реагирует моментально. Закрепили на стене, смотрится прибор стильно, показатели сети отражает на дисплее. Оргтехника теперь из-за нестабильной подачи электроэнергии не выключается, свет не мигает.

Валентин Каширцев

06.08.2021

На дачке у нас подстанция косячит, хрен пойми, то лампы мигают, то понижения по мультиметру до 150 вольт падали, телек не тянет, стиралка тормозит, ну и многое другое не в порядке. Терпел, терпел, такую штуковину поставил. Доволен, теперь как в городе стабильно.

Марико

06.08.2021

Плюсы:: Цена
Минусы:: Не продумана система возврата

Мария Пригожина

06.08.2021

Плюсы:: задачи свои выполняет, информацию на дисплее отражает, компактный, тихий
Минусы:: не обнаружили

Установили стабилизатор в загородном доме для защиты бытовой техники и котла от перепадов напряжения. Функции свои устройство выполняет: выравнивает напряжение до нужных показателей быстро. Сбои в работе техники с появлением стабилизатора прекратились: раньше чайник долго закипал, печка медленно разогревалась, теперь таких проблем нет. Закрепили прибор на стене, в принципе работает он тихо, на дисплее отражаются необходимые показатели.

Александр Иванов

06.08.2021

Плюсы:: компактный, крепится на стену, на скачки напряжения реагирует оперативно, информативный дисплей.
Минусы:: нет

Пользуемся стабилизатором четвертый год, установили его в загородном доме по причине частных перепадов напряжения в сети. Прибор справляется с поставленными задачами на все 100%. Телевизор, компьютер, котел и бытовая техника (стиральная машина, холодильник, кофемашина) работают без сбоев. Сборка стабилизатора качественная, в нем предусмотрена защита от перегрева, замыкания, помех, повышенного напряжения, информационные показатели отражаются на дисплее.

Даниил Геранин

06.08.2021

Плюсы:: оперативно выравнивает напряжение, есть функции от перегрева и короткого замыкания
Минусы:: нет

Электроснабжение в дачном поселке нестабильное, поэтому купил в прошлом году такой стабилизатор. Теперь спокоен за быт.технику и компьютер. С задачей своей прибор справляется полностью: напряжение в сети выравнивает оперативно, с его появлением электроприборы стали работать лучше. Стабилизатор сделан качественно: корпус прочный, крепиться на стену, на дисплей выводятся показатели сети, есть защита от перегрева, помех, короткого замыкания и повышенного напряжения.

Ветеран

06.08.2021

Плюсы:: Отлично

[email protected]

06.08.2021

Минусы:: Заказ опоздал на сутки от объявленной даты

Константин Смирнов

06.08.2021

Минусы:: Сломался через месяц

Виктор Леонидов

06.08.2021

Плюсы:: держит напряжение 220В, настенное крепление, большой дисплей
Минусы:: нет

: Стабилизатор в дачном доме установил два года назад. Если бы не он остались бы без телевизора, холодильника и газового котла. Скачки в сети у нас происходят часто. Стабилизатор оперативно выравнивает напряжение и держит его на уровне 220В. Закреплен прибор на стене, показатели напряжения выводятся на дисплей. От перегрева, короткого замыкания и прочих перебоев в стабилизаторе стоит защита.

София Зарамеская

23.08.2020

Плюсы:: Удобство крепления, дисплей, небольшой вес, выдает 220 спокойно, за два года не сломался.
Минусы:: Нету

Нужная вещь в селе, прогресс до деревень не дошел и из-за перебоев горят электроприборы. Два года назад взяли стабилизатор и не пожалели. Все работает, никаких сбоев, есть у этого ящика еще и защита от перегрева, спасает хозяйство. Ну и небольшой, куда закрепить не проблема.

Гена К.

12.07.2020

Плюсы:: небольшой размер, тихо работает, наличие дисплея, прост в эксплуатации, не греется
Минусы:: для меня нет

На даче всё время были скачки напряжения, так что понадобился стабилизатор. Когда подключил этот агрегат – они пропали. Работает у меня уже год круглосуточно – никаких проблем не знаю. У него хороший диапазон напряжения и выдерживает большую нагрузку в сети.

Владислав У.

05.07.2020

Купили дачу, раза 3 месяц прыгает напряжение, нездоровая штука для бытовой техники. Вызвали электрика, он же посоветовал стабилизатор, рассчитал с запасом мощность. Хорошая тема, живем как будто его и нет. Выравнивает четко, освещение не падает, техника в норме.

Олег Ф.

26.04.2020

Плюсы:: Компактные размеры, небольшой вес, защита от КЗ, действительно стабилизирует напряжение.
Минусы:: Есть щелчки при стабилизации из-за смены напряжения и шум от охлаждения

Решил сразу не мелочиться и ставить стабилизатор на каждую розетку, а одним махом таким образом справиться с проблемой во всем доме

Юра Ворбйов

05.04.2020

Плюсы:: Хорошая мощность.
Минусы:: Не выявил

Давно уже избавились от проблем с постоянными перепадами напряжения на даче, после того как купили Стабилизатор напряжения Ресанта АСН- 12000 Н/1-Ц Lux, который по факту рассчитан примерно на 10 квт. Такой мощности потребления хватает выше крыши, даже если одновременно включить самые прожорливые устройства: электроплиту, чайник, СВЧ и стиралку. Повесили стабилизатор на штатном креплении на стенке рядом с электрическим щитком.

Георгий Г.

17.12.2019

Живу в частном доме, при комплексной нагрузке 10-11 кВт выравнивает чисто, доля отклонений есть, но только на дисплее, видимых по освещению и т.п. не замечал. 3 года стабильно работает.

Сергей К.

03.12.2019

Плюсы:: Справляется с поставленной задачей, напряжение на выходе в соответствии с заявленными характеристиками – 220+-8%(202-238В), свет стал гораздо ярче, приборы стали работать более адекватно (например, стиралка при скачке напряжения раньше подвисала на какой то операции и стирала гораздо дольше, приходилось перезадавать режим стирки)
Минусы:: Все недостатки вытекают из недостатков релейного стабилизатора : 1. Если напряжение постоянно скачет в большом диапазоне (а у нас в частном доме это порядка 180-240В), то соответственно и выходное тоже скачет в заявленном диапазоне 202-238В. 2.При скачках начинают срабатывать реле для переключения на различные обмотки трансформатора (в районе 205 и 190 В). В момент переключения свет мигает хуже чем было без стабилизатора (немного улучшает ситуация при замене ламп на светодиодные, но не намного) 3.Ну и конечно реле щелкают, не могу сказать что сильно напрягает, скачки не так часто бывают(2-4 раза в час, ночью реже), видимо зависит от личного восприятия.

Данная модель идеально подойдет в дома где постоянно пониженное или повышенное напряжение. Если напряжение постоянно скачет и в больших пределах, и вас раздражает мигание света и частое щелканье, то лучше присмотреться к электромеханическим (безрелейным) стабилизаторам или более современным электронным(тиристорным…., но цена на них уже в разы больше).
По монтажу- одному вешать будет очень трудно, тяжелый. Для сверления дырок рекомендую сначала сделать шаблон…

Славик К.

09.07.2019

Купил дом, стабилизатор достался от старых хозяев. О проблемах с напряжением узнал только от соседей, т.к. сам не замечал. Сосед купил такой же и вопрос для себя тоже решил. Потому в частном секторе с просадками вещь необходимая. Опыта большого нет, то эта модель работает отлично.

Руслан М.

17.06.2019

Купили дом, периодически понижалась нагрузка, больно за технику. Сеть протестировал сам, обратился к спецам, рекомендовали взять такой. По крайней мере, по лампочкам освещения срабатывает незаметно, может и есть отклонения, но не по существу.

Зураб М.

05.02.2019

Плюсы:: Цена и удобство монтажа (хотя с монтажом тоже можно было бы получше сделать).
Минусы:: Большой и тяжёлый… но это положено мощному стабилизатору. На выходе почти всегда пишет 220 (входное практически всегда ниже вплоть до 160, но они типа такой молодец и всегда одинаковое выдаёт). Судя по замерам отклонение есть но не критичное в пределах 3-4 вольт. Половину дома стабилизирует другой стабилизатор Ресанта на 8 квт и тот работает быстрее. У этого большой минус – очень громко щёлкает и медленно стабилизирует – свет всегда моргает в этот момент, хотя тот что на 8 квт тоже громко щёлкает, но успевает, чтобы свет не моргнул.

Конечно если ориентироваться на цену – хороший агрегат, если всё-таки есть деньги, то лучше поискать поприличнее аппарат… а вообще я понял, что стабилизатор надо выносить из дома иначе всё равно постоянно слышна работа. Этот ещё и умудряется нагреваться и регулярно работает вентилятор.
По поводу монтажа вот вопрос к производителям… неужели нельзя вложить в комплект бумажный шаблон, чтобы приложить вкрутить саморезы и вез проблем повесить. Это дёшево, но невероятно удобно было бы вешать. Так как этот стабилизатор очень тяжёлый его туда сюда не поворочаешь, а вешать его полюбас под потолок.

Степан Белов

20.01.2019

Плюсы:: Не нужна специализированная установка, быстрые точные преобразования, компактный размер.
Минусы:: Нет

Техника рекомендованная. Выравнивает нагрузки по дому в частном секторе – были периодические понижения, куда только не обращались. Начала выходить из строя бытовая техника, решились приобрести – “скупой платит дважды”. Скажу, что российские производители вернулись в прошлое СССР и стали производить нужные качественные приборы. С установкой стабилизатора все идет по норме уже второй год.

Денис Матвеев

12.01.2019

Плюсы:: Хороший, надёжный стабилизатор релейного типа. Живу в пригороде в посёлке, свет по вечерам скачет, особенно зимой, напряжение низкое, спасибо Ресанте – бережёт нашу технику. Защита от короткого, от слишком большого напряжения, от перегрева.
Минусы:: Отсутствуют.

Отличная мощность. Хватает на весь дом, то есть я могу спокойно пользоваться компьютером, обогревателем, бойлером, плитой одновременно. Работает даже при очень низком напряжении 140-150 В. Компактный, повесил на стену в прихожей, габариты не стесняют.

Мейл М.

10.12.2018

Плюсы:: Нет
Минусы:: Постоянный перезапуск с отключением электричества во всем доме

Три раза отдавали в ремонт, результат тот же : каждый скачок напраяжения ( от. 170 до 240) сопровождается выключением всего электричества в доме , паузой в несколько минут и запуском. У соседей свет есть- у меня со стабилизатором постоянная иллюминация . Отключила . Жалею , что не потребовала возврата денег сразу
Только у меня такие проблемы?

Анна Т.

30.11.2018

Плюсы:: работает бесшумно, табло яркое. Напряжение выдаёт отлично.
Минусы:: Не увидел.

В работе с 2012 года. До покупки было куплено две стиральные машины, так как входное напряжение скакало и они горели. Лампы тускло светились.поставив его забыл об этой проблемме. До сегодняшнего утра. Просто отключился. При включении начался треск. Вот это беда! После работы нужно снимать и разбираться что случилось.

Александр Г.

09.10.2018

Плюсы:: большой диапазон входных напряжений от 140 до 260 В, если напряжения выходит за допустимые пределы есть защита от подачи тока, стабилизатор не нагревается, компактный и удобно крепиться к стене.
Минусы:: Пока минусов нет

Купил этот стабилизатор себе на дачу, так как у нас дом в деревне, то соседи постоянно использую сварку, станки для резки дерева и качают воду из колодцев. Напряжение в сети то и дело скачет время от времени. Стабилизатор справляется хорошо, быстро реагирует на скачки, выходное напряжение всегда стабильно держится на 220 В.

Andrey K.

10.09.2018

Минусы:: не выполняет своих функций.

Стабилизатор устанвлен на квартиру, вчера ночью скакануло напряжение и сгорела акустика. Два активных монитора подключенные в разные розетки. Вот и поддержал отечественного производителя.
Самое не приятное что у меня таких две в разных квартирах.

Сергей Мелишак

24.08.2018

Плюсы:: Выполняет свои функции не привлекая лишнего внимания. Электрокотел системы отопления стал в разы быстрее нагревать до нужного уровня теплоноситель. Перестали мигать диодные лампочки, как это было при просадке напряжения. Микроволновка греет за 1 минуту так как грела за 3. Вобщем ощутили все прелести стабильного нормального напряжения.

Для дачи вещь необходимая. В сети на даче у нас напряжение нестабильное, данный стабилизатор дает уверенные 220 Вольт. В доме и на участке много разного электрооборудования – теперь все работает стабильно. Прибор очень прост в эксплуатации – вся нужная информация выводится на дисплей.

Тимофей А.

17.08.2018

Плюсы:: Очень хороший прибор, о покупке не пожалел. Могу отметить хорошее соотношение цены и качества, а так же комплектацию.
Минусы:: Качество сборки немного не соответствует ожиданиям

Доволен своей покупкой, пользуюсь данным аппаратом очень долго

Данил Король

15.08.2018

Плюсы:: Простая установка, информативный дисплей, не шумит и приятный дизайн.
Минусы:: Недостатков не нашел

Аппарат как ни странно, покупался для дачи. В последнее время участились скачки напряжения, и из-за этого сгорел мой любимый электрический чайник. Надеюсь, больше мои любимые чайники не будут сгорать 😀

Денис О.

15.08.2018

Плюсы:: Покупался для стабилизации напряжения в офисе несколько месяцев назад,товар очень понравился,работу выполняет очень хорошо
Минусы:: Есть небольшие траблы с товаром,но за его цену это уместно

Очень хороший товар за эти деньги

Алексей Ситнов

14.08.2018

Плюсы:: Работает как часы. Нареканий в работе нет. Быстрая доставка в Челябинск.
Минусы:: Не обнаружил.

Покупал для работы в гараже для всей электроники.
Теперь могу быть спокоен за свои гаджеты.
Всем советую.

Love Rias

09.08.2018

Плюсы:: У меня в офисе сгорел комп. И что больше такого не было, я позаботился и купил стабилизатор напряжения РЕСАНТА LUX АСН-12000Н/1-Ц, купил самый мощный из линейки. Потому что у меня много компьютеров в офисе, и что б не было повтора. Напряжение плавало, а этот стабилизатор держит все в норме, дисплей отображает информацию о контроле и настройки. Он не шумит. И не каких перепадов напряжения. И еще мне понравилась функция Байпас.
Минусы:: не нашел

своих денег стоит

Миша Н.

08.08.2018

Плюсы:: Брал стабилизатор себе на дачу, напряжение часто прыгает, и не стабильно. Справляется
Минусы:: нету

Сергей Сергеич

08.08.2018

Плюсы:: Очень хорошо справляется с поставленной задачей.
Минусы:: Недостатков за несколько месяцев не увидел

Уже порекомендовал это чудо всем своим друзьям! Некоторые уже купили и довольны.

Руслан Р.

06.08.2018

Плюсы:: Со своей задачей справляется на все сто после установки все электрические приборы работают без сбоев.(до этого уже две плиты и телевизор сгорели из-за скачка напряжения)
Минусы:: Бабушка жалуется на небольшой шум.

Этот стабилизатор я установил у бабушки в деревне. До установки часто сгорали бытовые приборы. Теперь все отлично. Мешает только шум.

dbir76

06.08.2018

Плюсы:: Очень хороший стабилизатор,работа без сбоев. Работает очень тихо,без шума. Информация выводится на дисплей.
Минусы:: Не нашел

Советую к покупке!

Aleksey Pankratov

05.08.2018

Плюсы:: высокая активная мощность входное напряжение 220в Большая точность стабилизации Идеальная выходная частота Компактность Внешний вид
Минусы:: Не найдено, доволен

Покупал на дачу. Часто происходили перепады напряжения. ПОкупал не для себя – на даче живут престарелые родители. До этого в использовании был старый стабилизатор производства СССР. К покупке отнеслись с подозрением – мол СССР стабилизатор будет лучше вашей китайщины. Но спустя год использования, родителя с счастьем на глазах благодарят за данное приобретение. Характеристики соответствуют тому, чему ожидал. Домашние приборы работают идеально (+ выносное оборудование для огорода/ремонта). Цифровым индикатор очень сильно помогает ориентироваться в режиме/состоянии стабилизатора, что как раз на руку для людей непродвинутых,престарелых. Покупкой доволен. Прослужил уже год, надеемся, что прослужит ещё несколько лет-десятилетий-веков

SADist948

03.08.2018

Плюсы:: Не плохое устройство, для стабилизации входного напряжения, простое в установке.У стабилизатора приятный, дизайн, стальной корпус имеет отверстия для охлаждения.
Минусы:: Больше подходит для установки в теплых помещениях

Использую данное устройство четыре месяца, напряжение стабилизирует четко, выдает 220 в

Николай Б.

01.08.2018

Плюсы:: Легко можно в нём разобраться ,не шумный ,хорошее напряжение.
Минусы:: пока не нашёл

Купил 4 месяца назад, очень всё понравилось, для такой цены всё отлично. Советую купить.

Ручной рептилоид

31.07.2018

Плюсы:: Не занимает много места, почти бесшумная работа, цена ниже чем у конкурентов, служит уже больше двух лет.
Минусы:: Полностью доволен

Отличный стабилизатор . Который желательно иметь в каждом доме, чтоб не возникало неприятных ситуаций во время грозы или перепадов напряжение. Вот стабилизатор ресанта, служит мне уже больше двух лет верой и правдой. Стоит прямо на холодильнике и через него питается весь дом. Очень понравился

Илья Р.

30.07.2018

Плюсы:: К плюсам я отнесу: 1. Очень информативный дисплей 2. По громкости довольно тихий 3. Небольшой размер 4. Устанавливается легко
Минусы:: Таковых недостатков нет

Самое то для дачи, покупал в 2015 году. Все лампочки и бытовая техника работает без перебоев 24/7. Ну и конечно пропали скачки напряжения 🙂 Рекомедую!

Валентина Похлебина

08.05.2018

Плюсы:: Сильно не шумит. Монтируется достаточно просто, на стену. Не занимает много места, несмотря на внушительный вес.Информация о напряжении выводится на экран.
Минусы:: Пока не обнаружила

Качественно исполняет свое прямое назначение. Скачки в сети больше не бдеспокоят. Нижняя планка входного напряжения довольно низкая, 140W, просто спасение для нашей старой проводки.

Валерия Зулина

17.02.2018

Плюсы:: универсальный дизайн, компактный, легкий, показывает на экране температуру воздуха и влажность, выбирается поток увлажнения
Минусы:: не нашла

Интуитивно понятное управление, работает бесшумно, воды хватает больше, чем на сутки, а подсветка показывает, когда она заканчивается.

Эрик Г.

31.01.2017

Плюсы:: Очень информативный дисплей, все понятно
Минусы:: нет

Были проблемы с электричеством, электрики сказали 170 Вольт, ничего не работало. Брат посоветовал купить стабилизатор, выбор пал на Ресанту- удобный, компактный, есть крепление для стены, уместился рядом с счетчиком. После установки с электричеством все Ок. Спасибо РЕСАНТЕ.

Анонимный отзыв

09.01.2017

Плюсы:: простота установки все информация выводится на дисплей
Минусы:: работает

стоит на даче справляется со своей задачей
вытягивает напряжение до 220
бойлер, теплый пол, чайник, холодильник, свч, стиралка, свет, прожектора
если перегруз потребителей (много чего включено в доме) то сам выключается и после перезагрузки сам включается

Анонимный отзыв

18.10.2016

Плюсы:: работа без сбоев с 2014 года
Минусы:: вроде их нет

Купил и установил в марте 2014 года. Работает хорошо. Тихо, без шума. Выпрямляет напряжение. Как замечено и с 210 и с 240 на 220. Как установил – ни одна лампочка не была заменена в доме, и техника работает 24/7 без проблем. Холодильник, печь, часы, ПК, кондиционеры, телевизоры.

Sergey Sidorov

23.11.2015

Плюсы:: НИ КАКИХ
Минусы:: Щелкает, как стреляет из пистолета. Через закрытые плотно двери слышен шум переключения реле. Не стабилизирует напряжение: при показаниях на выходе 220 вольт, лампы моргают в такт щелчкам! По паспорту должен выдерживать до 260 вольт, фактически отключается при 247.

Производитель на связь не выходит, письменные обращения игнорирует.

Показать ещё отзывы

Качественное электропитание – залог хорошего настроения.

Проблема качественного электропитания в сельских условиях стоит достаточно остро. Электрооборудование питающих подстанций работает на износ со времен советского союза. Линии электропередач также в очень плачевном состоянии. И все это ведет к тому, что проживая в деревне, современное чувствительное электронное оборудование сгорает при появлении перенапряжений в сети или в лучшем случае просто отключается при значительном его снижении. А перенапряжения могут возникать по разным причинам, как при неисправности на питающей подстанции, так и при перехлесте неизолированных проводов на столбах воздушной линии электропередач с повышением напряжения в розетке до 380В (силовой изолированный провод СИП стали применять совсем недавно). Если во время сильного ветра технику можно обезопасить отключением ее от сети, то при “экспериментах на ТП” на высокой части 10 кВ в безветренную погоду ничто не предвещает беды. Однажды купив термоэлектрический холодильник и придя в дом (доехать до места невозможно, только своим ходом с рюкзаком) радость была недолгой, лампочки засветили ярче и в блоке питания холодильника раздался щелчок и пошел легкий дымок. Измерив напряжение в сети мультиметром глаза приняли округлую форму 260 вольт, на такое напряжение холодильник явно не был рассчитан. Так дальше жить нельзя (когда все несешь на себе мироощущение коренным образом меняется), решено покупать стабилизатор.
РЕСАНТА АСН-500/1-Ц был очень кстати, и цена также привлекательная.

При фотографировании со вспышкой цифры на дисплее практически не видны, но без вспышки не получить резких снимков. Яркость дисплея достаточная для ненапряжного визуального наблюдения и ночью от него света практически нет, спать не помешает.

Предполагалось питать стабилизированным напряжением зарядные устройства ноутбука, телефона, магнитолку и холодильник. Холодильник потребляет 70 Вт, а остальные потребители по 5-10Вт – 500Вт хватает за глаза.

Стабилизатор работает практически бесшумно, лишь иногда щелкает релюшками при изменении напряжении в сети. Работа стабилизатора основана на тороидальном автотрансформаторе с несколькими отводами от обмотки и коммутирующих электромагнитных реле подклющающих эти обмотки к нагрузке в зависимости от входного напряжения.

Стабилизатор работает и в подтверждение этого я произвел измерения цифровым мультиметром. В сети при отключенных нагрузках 220В, при включении электросушилки 600Вт — 215В, если дополнительно включить электрочайник 2000Вт, то напряжение падает до 171В, а если еще добавить электроплитку 1000Вт, то в сети напряжение падает до 162В.

При этом на выходе стабилизатора поддерживается от 210В до 215В. В характеристиках стабилизатора явно указано отклонение выходного напряжения +/- 8%, а это +/- 17,6В.

На дисплее при этом постоянно отображается 220В. Так как этот стабилизатор бытовой, то человеку далекому от электротехнической науки большего и не нужно, норма на выходе и это главное. Возникает резонный вопрос — для чего же нужен цифровой дисплей если на нем все время отображается 220? Есть на лицевой панели кнопочка при нажатии на которую загорается светодиод «вход» и отображается реальное входное напряжение.

Вечером в соседнем доме кто-то включил одновременно с нами электрочайник и напряжение достигло своего рекордного минимума.

Для защиты от перегрузок на обмотки автотрансформатора приклеен термопредохранитель (его видно через вентиляционную решетку на корпусе) — еще один плюс в пользу стабилизатора.

Для защиты от перенапряжений выше 260В, судя по руководству по эксплуатации, стабилизатор просто отключает выход от сети.

Для подключения нагрузок сзади корпуса есть одна розетка. Для подключения нагрузок требуется минимум 8 розеток поэтому можно дополнительно купить пару удлинителей на 5 розеток, либо если есть минимальные электромонтажные навыки то вилку, кусок провода 3х0,75 (либо 2х0,75 в зависимости есть ли заземление или нет) и соответствующие розетки.

Почему стабилизатор напряжения постоянно щелкает и как его исправить

Нередко после покупки и установки стабилизатора напряжения пользователи начинают жаловаться на постоянные щелчки, издаваемые прибором. Ответы на вопрос, почему стабилизатор напряжения постоянно щёлкает, могут быть разными.

Принцип действия стабилизатора

Поскольку щёлкать в стабилизаторе способны только реле, значит, сделан он по релейной схеме. Каждый релейный стабилизатор имеет в своём строении автотрансформатор, повышающий или понижающий напряжение исходя из соотношения витков обмоток. При приближении значения напряжения к верхней границе диапазона схема устройства переключается на обмотку автотрансформатора с более низковольтным значением, и, как следствие, выходное напряжение становится ниже. Таким же образом это действует и в противоположном направлении: при отклонении напряжения в сети в сторону нижнего порога стабилизирующее устройство переключается на повышающую обмотку автотрансформатора.

Процесс переключения обмоток трансформатора курирует специальное устройство – контроллер стабилизатора, а переключения производятся посредством набора силовых реле. Именно эти реле в моменты подсоединения и производят те самые щелчки, которые слышит пользователь.

В стандартном стабилизаторе может находиться от четырёх до семи силовых реле. И чем больше скачков напряжения в сети электропитания, тем чаще происходят переключения и слышны щелчки. Также в эти мгновения может моргать свет и выключаться высокочувствительная техника.

Постоянные щелчки

Для регулярных щелчков стабилизатора может быть несколько причин:

Выход из строя одного из силовых реле. Поскольку ресурс на переключение у реле ограничен, по исчерпании его начинается подгорание контактов, повышение переходного сопротивления. Это провоцирует большую просадку напряжения на выходе стабилизатора, и чем больше нагрузка – тем больше просадка. Пытаясь исправить ситуацию, контроллер начинает переключаться на следующую ступень, где напряжение на самом деле выше и контроллеру приходится снова переключаться на предыдущее реле. Таким путём образуется замкнутый круг переключений и щелчков.
Плохое состояние сети электрического питания. Это могут быть плохие контакты, наличие множества скруток, линия большой протяжённости с малым количеством сечений проводников. При попытках подключения нагрузки через устройство стабилизации в момент соединения сетевое напряжение понижается. Обнаружив этот момент, стабилизатор начинает попытки повышать его посредством переключения к более высоковольтной автотрансформаторной обмотке. Но в момент соединения цепь питания потребителей на секунды разъединяется и сетевое напряжение возвращается на свой нормальный уровень. Заметив это, прибор стабилизации снова переключается на предыдущий уровень цепи. Таким образом создаётся бесконечный цикл переключений между силовыми реле.
Неполадке в управляющей схеме (контроллере). Проблема индивидуальна по причине различий между схемами для каждого отдельного стабилизатора. Однако обычно контроллер должен иметь некоторый сдвиг во избежание постоянного срабатывания в пределах некоторых значений напряжения.

Непрекращающиеся щелчки способны привести к быстрому выходу прибора из строя. Поскольку реле не предназначены для такого режима работы, контакты могут быстро обгореть либо залипнуть. Залипание же приведёт либо к сгоранию предохранителя на входе либо к тому, что на выход стабилизатора будет подаваться повышенное напряжение, что чревато уже выходом из строя приборов-потребителей.

Линейный и импульсный стабилизатор напряжения, основная часть 1

% PDF-1.4 % 1 0 obj> поток application / pdf Основная часть 1 линейного и импульсного регулятора напряжения

Примечания к применению

Texas Instruments, Incorporated [SNVA558,0]

iText 2.1.7 by 1T3XTSNVA5582011-12-07T21: 56: 09.000Z2011-12-07T21: 56: 09.000Z конечный поток эндобдж 2 0 obj> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / Font >>> / MediaBox [0 0 540 720] / Contents [7 0 R 8 0 R 9 0 R 10 0 R] / Type / Страница / Родитель 11 0 R >> эндобдж 3 0 obj> поток

5 общих симптомов неисправности регулятора напряжения (с исправлениями)

Признаки неисправности регулятора напряжения легко обнаружить , если вы знаете, что искать.

Но почему у вас выходит из строя регулятор напряжения?
И что делать, если вы заметили признаки неисправности регулятора напряжения?

В этой статье мы сначала рассмотрим пять симптомов, обычно связанных с неисправными регуляторами напряжения. Затем мы расскажем, как решить эти проблемы.

Наконец, мы дадим вам более четкое представление об этом компоненте в нашем разделе часто задаваемых вопросов о регуляторах напряжения .

В этой статье содержатся:

Давайте приступим.

5 симптомов неисправного регулятора напряжения, на которые следует обратить внимание

Если в вашем автомобиле неисправен регулятор напряжения, вы столкнетесь с одним или несколькими из следующих признаков пять :

Признак A: разряженная батарея

Неисправный регулятор напряжения может серьезно повредить автомобильный аккумулятор, в результате чего он перестанет работать.

Но почему?
Регулятор напряжения обеспечивает подачу постоянного зарядного напряжения и мощности на аккумулятор транспортного средства и другие электронные компоненты.

Если у вас сгорел стабилизатор напряжения, ваша батарея может:

Недостаточно заряда
Перезаряжается
Подвержено чрезмерному напряжению зарядки

Если аккумулятор не получает достаточного заряда, выходная мощность зарядки аккумулятора расходуется в работе электрических систем автомобиля. В конце концов, когда весь заряд разрядится, аккумулятор вашего автомобиля разрядится, и вы больше не сможете завести свой автомобиль.

С другой стороны, если аккумулятор перезарядится или подвергнется воздействию высокого зарядного напряжения, ваша батарея может разрядиться или электролиты внутри могут начать кипеть, что приведет к утечке автомобильного аккумулятора и его вздутию.

Помимо неисправного регулятора напряжения, аккумулятор вашего автомобиля также может разрядиться, если:

В любом случае, вы можете быстро зарядить неисправную батарею (или разряженную батарею ) с помощью соединительных кабелей и другого автомобиля с заряженной батареей.Однако это только временное решение, потому что любая мощность, передаваемая по кабелям, быстро истощится, когда ваш автомобиль начнет работать.

В результате ездить с разряженной батареей или разряженной батареей – плохая идея, поскольку ваш автомобиль может остановиться в любой момент.

Вот почему, если у вас плохой аккумулятор или разряженный аккумулятор, обратитесь к механику как можно скорее. . Позвольте им диагностировать, неисправен ли ваш регулятор напряжения или какой-либо другой электрический компонент.Кроме того, механик сообщит вам, нужен ли вам новый аккумулятор.

Признак B: нестабильная работа двигателя

Неустойчивая работа двигателя – частый признак неисправного регулятора напряжения.

Но что означает нестабильная работа двигателя?
Здесь вы можете заметить, что двигатель:

Брыкает – двигатель борется (как будто задыхается)
Глохнет – двигатель может резко остановиться на короткое время
Периодически ускоряется – ускорение двигателя не плавное и кажется прерывистым

Другими словами, ваш двигатель будет обеспечивать непредсказуемые или нестабильные характеристики и в целом неприятные ощущения от вождения.Неустойчивая работа двигателя обычно возникает, когда у вас есть неисправный регулятор, который не может контролировать уровень выходного напряжения, генерируемого генератором .

Если вы заметили, что ваш двигатель работает странно или непредсказуемо, скорее всего, у вас неисправный регулятор. В этом случае лучше всего, чтобы провел проверку электрических систем вашего автомобиля у профессионального механика .

Признак C: мигание или тусклый свет

Вероятно, самый распространенный симптом, связанный с неисправным регулятором, – это мерцание, затемнение или пульсация света.

Чтобы быть более конкретным, вы можете заметить, что автомобиль:

Фары колеблются между яркими и тусклыми, без каких-либо действий
Дальний свет не работает должным образом
Внутреннее освещение начинает мигать

Эти признаки обычно указывают на неисправность регулятора напряжения, который не может регулировать вырабатываемое выходное напряжение. И если вы столкнетесь с этими знаками, в ближайшее время проверьте свой автомобиль у профессионального механика , чтобы решить проблему с регулятором напряжения, прежде чем ситуация ухудшится.

Признак D: индикатор аккумулятора или индикатор двигателя, активирующий

Иногда, когда регулятор напряжения не работает должным образом, может загореться индикатор двигателя на приборной панели или индикатор аккумулятора.

Но почему горят эти индикаторы на приборной панели?
Индикатор батареи загорается , потому что ваша электрическая система может работать неправильно из-за неисправного регулятора. Кроме того, индикатор батареи может загореться, потому что у вас неисправный диод генератора (или негерметичный диод) или проблемы со статором генератора.

С другой стороны, проверка освещения двигателя может быть следствием непредсказуемой работы двигателя. Более того, это может быть связано с проблемами, связанными с вашей системой трансмиссии, выхлопным оборудованием, системой зажигания и т. Д.

Определить, из-за регулятора напряжения загорается индикатор батареи или индикатор двигателя, нелегко. Может быть масса других причин. Вот почему вам следует проверить свой автомобиль у сертифицированного автомобильного техника , который поставит вам точный диагноз.

Признак E: неисправность комбинации приборов

Еще одним легко наблюдаемым признаком неисправности регулятора является неисправная комбинация приборов в вашем автомобиле.

Что такое комбинация приборов?
Комбинация приборов состоит из различных датчиков и сигнальных ламп на приборной панели.

Ваша комбинация приборов включает:

Спидометр
Тахометр
Указатель уровня топлива
Указатели поворота
Предупреждающие огни, такие как стояночный тормоз , , лампа проверки двигателя и т. Д.

Комбинация приборов на приборной панели требует определенного входного напряжения для точной работы. И когда регулятор напряжения поврежден, комбинация приборов может не получать нужное количество входного напряжения.

В результате вы можете заметить мерцающие индикаторы на панели приборов или, что еще хуже, она может полностью перестать работать.

Кроме того, ваша комбинация приборов может работать нестабильно, если также неисправен регулятор напряжения вашего прибора.

В любом случае, хотя мерцающие индикаторы на комбинации приборов не обязательно мешают вам управлять автомобилем, вам не следует садиться за руль, когда комбинация не работает. Поскольку датчики на комбинации приборов позволяют следить за состоянием автомобиля, вождение с мерцающими индикаторами рискованно.

Теперь, когда вы знаете наиболее распространенные симптомы неисправности регулятора напряжения, давайте рассмотрим, что вы можете сделать для устранения этих симптомов:

Как бороться с симптомами неисправности регулятора напряжения?
Хотя заманчиво испытать регулятор напряжения и попытаться заменить его самостоятельно, мы не рекомендуем это делать.
Почему?
Регулятор напряжения может влиять на работу двигателя, комбинацию приборов и многое другое. И если замена регулятора напряжения генератора переменного тока выполнена неправильно, вы можете столкнуться с потенциальной угрозой безопасности.
Если вы заметили какие-либо признаки неисправности регулятора напряжения , обратитесь к профессиональному механику.
Просто убедитесь, что нанимаемый вами механик:
Имеет ли сертификат ASE
Предлагает гарантийное обслуживание
Использует только качественные запасные части
Возникает вопрос: где вы найдете такую механику?
Просто обратитесь к RepairSmith – удобное, беспроблемное и надежное решение для ремонта мобильных автомобилей !
Вот лишь некоторые из фантастических преимуществ, которые предлагает RepairSmith :
Забронируйте весь ремонт онлайн по предварительной и конкурентоспособной цене
Наши сертифицированные ASE технические специалисты приезжают к вам на подъездную дорожку для ремонта и технического обслуживания
Все ремонтные работы идут с пробегом в 12 000 миль | Гарантия 12 месяцев
Для обслуживания вашего автомобиля используется только высококачественное оборудование и запасные части
Услуги по ремонту доступны семь дней в неделю
Далее мы рассмотрим несколько часто задаваемых вопросов, связанных с регулятором напряжения:
6 Часто задаваемых вопросов о регуляторе напряжения
Вот шесть вопросов, которые владельцы автомобилей часто задают о регуляторе напряжения:
1.Какую роль играет регулятор напряжения?
Основная цель регулятора напряжения (также известного как регулятор напряжения генератора) – обеспечить стабильное и надежное напряжение на аккумуляторной батарее вашего автомобиля и других электрических компонентах.
Но как регулятор напряжения гарантирует, что подаваемое напряжение остается стабильным?
Когда автомобиль движется, генератор преобразует механическую энергию, вырабатываемую вашим двигателем, в электрическую. И чем быстрее вращается генератор вашего автомобиля, тем выше вырабатываемая электрическая мощность.
Тем не менее, если подача электроэнергии или генерируемое напряжение становятся чрезмерными, это может привести к повреждению автомобильного аккумулятора и других компонентов электрической системы.
Вот здесь и пригодится стабилизатор напряжения генератора.
Когда генерируемое напряжение или мощность слишком велики, регулятор напряжения подает сигнал генератору переменного тока, чтобы он прекратил вращение, а затем направляет избыточное выходное напряжение (или избыточную мощность) на провод заземления.
Таким образом, регулятор напряжения генератора защищает разъем автомобильного аккумулятора и другие электрические компоненты от повреждений из-за чрезмерного выходного напряжения.
Примечание: На мотоцикле вам может не встретиться автономный регулятор напряжения генератора. Вместо этого у вас, вероятно, будет выпрямитель-стабилизатор (например, выпрямитель-стабилизатор напряжения Harley).
Регулятор выпрямителя здесь служит двум целям:
Регулирует уровень выходного напряжения.
Преобразует напряжение переменного тока (AC), создаваемое статором генератора, в напряжение постоянного тока (DC).
2. Где находится регулятор напряжения?
Расположение регулятора напряжения может различаться в зависимости от модели и производителя вашего автомобиля.
В более старых моделях используется внешний регулятор напряжения, который можно найти внутри моторного отсека, рядом с корпусом генератора. Напротив, в некоторых более новых моделях регулятор напряжения встроен в ECM (электронный блок управления) автомобиля.
3. Что вызывает отказ регулятора напряжения?
Может быть много разных причин, по которым ваш регулятор напряжения начинает работать или выходит из строя.
Вот несколько распространенных причин отказа регулятора напряжения:
Поврежден провод заземления
Коррозия или изношенная клемма батареи
Плохое соединение с батареей
Перегрев некоторых электрических компонентов
4. Как долго прослужит стабилизатор напряжения?
Точный срок службы регулятора напряжения вашего генератора трудно предсказать.
Однако при разумных условиях окружающей среды ваш регулятор напряжения может потенциально прослужить срок службы вашего автомобиля.Чтобы быть более точным, многие механики согласятся, что регулятор напряжения вашего автомобиля может прослужить вам до 100 000 миль .
Но если ваш автомобиль постоянно находится в экстремальных зимних или жарких климатических условиях, этот показатель может снизиться.
5. Сколько стоит замена регулятора напряжения генератора переменного тока?
Стоимость замены регулятора напряжения генератора может варьироваться в широких пределах в зависимости от:
Марка и модель вашего автомобиля
Кто изготовил регулятор напряжения
Ваше местонахождение
В среднем замена регулятора напряжения генератора может стоить вам от 330 до 450 долларов .
6. Как проверить регулятор напряжения?
Когда признаки неисправности регулятора напряжения становятся очевидными, некоторые владельцы автомобилей могут попробовать самостоятельно проверить свои регуляторы напряжения с помощью вольтметра или мультиметра.
Но мы настоятельно рекомендуем, чтобы вы, , поручили профессиональному механику выполнить испытательную часть . И это потому, что механик будет иметь надлежащую подготовку и опыт, чтобы точно диагностировать, что не так с вашим автомобилем.
Механик:
1.Убедитесь, что стартер вашего автомобиля или ключ зажигания не включены, а двигатель выключен.
2. С помощью мультиметра или вольтметра измерьте уровень напряжения на положительной и отрицательной клеммах аккумуляторной батареи автомобиля.
3. Проверьте, не превышает ли напряжение аккумулятора, измеренное вольтметром или мультиметром, 12 В.
4. Запустите двигатель с помощью выключателя зажигания вашего автомобиля (или кнопки зажигания).
5. Еще раз измерьте напряжение аккумуляторной батареи мультиметром или вольтметром, когда двигатель работает на холостом ходу.Измеренное напряжение батареи должно быть около 14 вольт.
6. Увеличьте обороты двигателя и проверьте значение выходного напряжения на вольтметре или мультиметре. Выходное напряжение зарядки обычно остается ниже 14,2 В.
Если показания выходного напряжения на вольтметре или мультиметре выходят за пределы ожидаемых диапазонов, возможно, в вашем автомобиле неисправен регулятор напряжения.
Дополнительно механик может также провести тест падения напряжения. Здесь механик подключит отрицательный щуп (подсоединенный к черному проводу) мультиметра к отрицательной клемме аккумулятора, а положительный щуп (подсоединенный к красному проводу) к переключающемуся кронштейну.
Если мультиметр показывает значение выше 0,1 В, возможно, проблема связана с генератором переменного тока или регулятором напряжения.
Заключительные мысли
Плохой регулятор может вывести вас из равновесия: вы можете заметить мерцающие индикаторы на комбинации приборов, неисправность одного или двух электрических компонентов и т. Д.

Если вы заметили какие-либо признаки неисправности регулятора напряжения , которые мы рассмотрели, как можно скорее обратитесь к механику. Помните, что вождение с проблемой регулятора напряжения может поставить под угрозу безопасность дорожного движения.
Если вы ищете простой и удобный сервис по ремонту автомобилей, просто свяжитесь с RepairSmith . Наши профессиональные механики придут к вам и позаботятся об осмотре, техническом обслуживании и ремонте вашего автомобиля прямо на подъездной дорожке!

Planet Analog – компромисс между встроенными и встроенными регуляторами напряжения

Растущий спрос на мобильные компьютеры и портативные устройства побуждает архитекторов переходить от дискретных компонентов к тесно интегрированной системе на кристалле (SoC).Внутренние серверы также следуют тенденции выполнять более быстрые вычисления для удовлетворения возросших требований к обработке данных. Увеличение срока службы батареи и экологическая безопасность являются частью этого распространения. Это требует более сложных схем управления питанием. Регулятор напряжения – очень важная часть управления питанием, и размещение регулятора напряжения играет важную роль в улучшении производительности.

На рисунке 1 показан типичный регулятор напряжения.«Блок питания» – это питание регулятора. Источник питания для серверов, настольных компьютеров и ноутбуков обычно составляет 12 В, а для мобильных – 3,3 В. Стабилизатор на 1,0 В обычно используется для питания основных цифровых схем, в то время как входы / выходы обычно составляют 1,8 В. Рабочий цикл «драйвера затвора» определяет выходное напряжение импульсного регулятора. Чтобы удалить пульсации на шине выходного напряжения, используется низкочастотный фильтр L-C. Для питания чувствительной аналоговой схемы используется отдельный LDO.

Рисунок 1

Типовой регулятор напряжения

Мотивация к установке регулятора напряжения на кристалле обусловлена следующими преимуществами:

Фрагментарное и более быстрое управление питанием: встроенный регулятор напряжения обеспечивает больший контроль над отключением неиспользуемых цепей и экономией энергии.Время, необходимое для перехода в активное состояние из состояния сна, составляет порядка микросекунд (мкс) для внешних регуляторов, а для встроенного регулятора – порядка наносекунд (нс). Это помогает обеспечить более жесткий контроль энергопотребления, что помогает увеличить время автономной работы портативных устройств и снизить затраты на охлаждение серверов.

Снижение I ² R Потери мощности: Типичный серверный процессор потребляет 65 Вт мощности при полной нагрузке. Для его подачи на 1 В требуется ток 65 А, что требует толстых проводов для поддержания низких потерь I ² R.Подача той же мощности при 2 В снижает ток наполовину (32,5 А), что помогает уменьшить ширину дорожки при тех же потерях I ² R. Уменьшение потерь I ² R также помогает уменьшить площадь платы.

Экономия на площади печатной платы: Площадь, доступная на печатной плате, очень ценна, и уменьшение площади печатной платы приводит к меньшему форм-фактору. Размещение регулятора напряжения на кристалле удаляет компоненты, связанные с регулятором, что помогает сэкономить место на печатной плате и уменьшить BOM.

Так почему же некоторые разработки все еще предпочитают стабилизатор напряжения на кристалле, а не на кристалле? Чтобы ответить на этот вопрос, давайте обсудим строительные блоки регулятора напряжения и компромиссы, связанные с сохранением на кристалле и вне кристалла.

Силовая передача: Силовая передача предлагает два пути проводимости для регулирования напряжения: один от VIN до фильтра, а другой от фильтра до земли. Во всех регуляторах напряжения путь от VIN к фильтру – это переключение, состоящее из PFET или NFET.С другой стороны, путь от фильтра к земле – это либо диод, либо NFET. Использование полевых транзисторов в обоих путях обеспечивает лучшую производительность для регулирования напряжения. Первый компромисс связан с номинальным напряжением на полевом транзисторе. Внешние полевые транзисторы бывают нескольких видов и могут поддерживать напряжение выше 400 В. Напротив, полевые транзисторы на кристалле в типичном процессе CMOS могут поддерживать до 3,3 В, а в случае процессоров – только до 2 В.

Мощность, рассеиваемая силовой передачей, является еще одним компромиссом.Полевые транзисторы на кристалле имеют дополнительную площадь для отвода тепла, но полевые транзисторы на кристалле повышают общую температуру кристалла и требуют дополнительной конструкции для управления температурой. Наличие силовой передачи на кристалле обеспечивает более высокую частоту коммутации в сотни МГц. Более высокая частота переключения уменьшает размер фильтра. Наличие силовой передачи на кристалле также удваивает количество выводов питания, поскольку для подключения выхода силовой передачи к фильтру требуются дополнительные выводы.

Индуктор: Катушка индуктивности вместе с конденсатором образует фильтр нижних частот, который используется для подавления пульсаций напряжения на выходе.Индуктор, необходимый для регулятора напряжения, обычно большой, поэтому его нельзя разместить на кристалле. В регуляторе вне кристалла используются дроссели SMD, имеющиеся в наличии. Встроенный стабилизатор обеспечивает более высокую частоту переключения, что помогает уменьшить размер требуемой катушки индуктивности для достижения той же эффективности и может быть реализовано с использованием дорожек на печатной плате. Это помогает уменьшить количество компонентов на печатной плате за счет более высокого сопротивления постоянному току, что увеличивает потери.

Конденсатор: Конденсатор помогает уменьшить пульсации на выходе регулятора напряжения.Для стабилизатора вне кристалла требуется конденсатор большего размера для подавления пульсаций из-за более низкой частоты переключения. Используя встроенные стабилизаторы с высокочастотной коммутацией, встроенные конденсаторы можно сделать небольшими или даже отказаться от них. Однако он занимает значительную площадь на кристалле и, как правило, имеет более высокое ESR, чем конденсаторы вне кристалла.

Контроллер: Контроллер контура регулирования напряжения практически не влияет на выбор места установки регулятора напряжения. В случае внешнего регулятора для контроллера используется отдельная микросхема, в то время как в случае встроенного регулятора контроллер является частью контура управления на кристалле.Преимущество встроенного контроллера заключается в лучшем управлении контуром регулирования, и контроллер может быть реализован в цифровой области, которая может быть повторно использована при изменении технологии.

В конце концов, решение о размещении регулятора напряжения, на кристалле или вне кристалла, зависит от приложений. Когда токи нагрузки малы, входное напряжение высокое, приемлемы более медленные пробуждение и спящий режим или степень детализации управления питанием не критична, стабилизатор вне кристалла является хорошим решением.По этим причинам светодиодные фонари часто получают питание от встроенных регуляторов. Напротив, если токи нагрузки велики, входное напряжение низкое, для эффективной работы требуется более быстрое пробуждение или большая степень детализации; Встроенный регулятор становится лучшим выбором. Типичный настольный / серверный процессор является примером встроенного регулятора, который помогает улучшить управление питанием.

AN-140: Основные понятия линейного регулятора и импульсных источников питания

Аннотация

В этой статье объясняются основные концепции линейных регуляторов и импульсных источников питания (ИИП).Он предназначен для системных инженеров, которые могут не очень хорошо разбираться в конструкции и выборе источников питания. Объясняются основные принципы работы линейных регуляторов и SMPS, а также обсуждаются преимущества и недостатки каждого решения. Понижающий понижающий преобразователь используется в качестве примера для дальнейшего объяснения конструктивных особенностей импульсного регулятора.

Введение

Современные конструкции требуют все большего количества шин питания и решений для электропитания в электронных системах с нагрузками от нескольких мА для резервных источников питания до более 100 А для стабилизаторов напряжения ASIC.Важно выбрать подходящее решение для целевого приложения и удовлетворить заданные требования к производительности, такие как высокая эффективность, ограниченное пространство на печатной плате, точное регулирование выходной мощности, быстрая переходная характеристика, низкая стоимость решения и т. Д. Конструкция управления питанием становится все более частой и сложной задачей для системных проектировщиков, многие из которых могут не иметь сильного энергетического опыта.

Преобразователь мощности генерирует выходное напряжение и ток для нагрузки от заданного источника входного питания.Он должен соответствовать требованиям регулирования напряжения или тока нагрузки в установившихся и переходных режимах. Он также должен защищать нагрузку и систему в случае отказа какого-либо компонента. В зависимости от конкретного приложения разработчик может выбрать либо линейный регулятор (LR), либо импульсный источник питания (SMPS). Чтобы сделать лучший выбор решения, дизайнерам важно знать достоинства, недостатки и конструктивные особенности каждого подхода.

Эта статья посвящена приложениям с неизолированными источниками питания и дает представление об их работе и основах проектирования.

Линейные регуляторы

Как работает линейный регулятор

Начнем с простого примера. Во встроенной системе от внешнего источника питания доступна шина 12 В. На системной плате необходимо напряжение 3,3 В для питания операционного усилителя (операционного усилителя). Самый простой способ генерировать 3,3 В – использовать резисторный делитель от шины 12 В, как показано на рисунке 1. Хорошо ли он работает? Обычно ответ отрицательный. Ток на выводах V _CC операционного усилителя может варьироваться в зависимости от условий эксплуатации.Если используется делитель с постоянным резистором, напряжение IC V _CC зависит от нагрузки. Кроме того, вход шины 12 В может плохо регулироваться. В той же системе может быть много других нагрузок, использующих шину 12 В. Из-за импеданса шины напряжение на шине 12 В меняется в зависимости от условий нагрузки на шину. В результате резисторный делитель не может подавать стабилизированное напряжение 3,3 В на операционный усилитель, чтобы обеспечить его правильную работу. Следовательно, необходим специальный контур регулирования напряжения. Как показано на рисунке 2, контур обратной связи должен регулировать значение верхнего резистора R1, чтобы динамически регулировать сопротивление 3.3 В на V _CC.

Рисунок 1. Резисторный делитель вырабатывает 3,3 В _DC от входа шины 12 В

Рисунок 2. Контур обратной связи регулирует значение последовательного резистора R1 для регулирования 3,3 В

Этот вид переменного резистора может быть реализован с помощью линейного регулятора, как показано на рисунке 3. Линейный регулятор работает с биполярным или полевым силовым транзистором (FET) в его линейном режиме. Таким образом, транзистор работает как переменный резистор последовательно с выходной нагрузкой.Концептуально для создания контура обратной связи усилитель ошибки определяет выходное напряжение постоянного тока через цепь резисторов выборки R _A и R _B, а затем сравнивает напряжение обратной связи V _FB с опорным напряжением V _REF. Выходное напряжение усилителя ошибки управляет базой последовательного силового транзистора через усилитель тока. Когда либо входное напряжение V _BUS уменьшается, либо увеличивается ток нагрузки, выходное напряжение V _CC падает.Напряжение обратной связи V _FB также уменьшается. В результате усилитель ошибки обратной связи и усилитель тока генерируют больший ток в базе транзистора Q1. Это уменьшает падение напряжения V _CE и, следовательно, возвращает выходное напряжение V _CC, так что V _FB равно V _REF. С другой стороны, если выходное напряжение V _CC повышается, аналогичным образом цепь отрицательной обратной связи увеличивает V _CE для обеспечения точного регулирования 3.Выход 3 В. Таким образом, любое изменение V _O поглощается напряжением V _CE транзистора линейного стабилизатора. Таким образом, выходное напряжение V _CC всегда постоянно и хорошо регулируется.

Рис. 3. В линейном регуляторе реализован переменный резистор для регулирования выходного напряжения

Зачем нужны линейные регуляторы?

Линейный регулятор уже очень давно широко используется в промышленности. Это было основой для отрасли электроснабжения до тех пор, пока импульсные источники питания не стали преобладать после 1960-х годов.Даже сегодня линейные регуляторы по-прежнему широко используются в широком спектре приложений.

Помимо простоты использования, линейные регуляторы имеют и другие преимущества в производительности. Поставщики систем управления питанием разработали множество интегрированных линейных регуляторов. Типичный интегрированный линейный регулятор требует только V _IN, V _OUT, FB и дополнительные контакты GND. На рисунке 4 показан типичный трехконтактный линейный стабилизатор LT1083, разработанный более 20 лет назад. Для установки выходного напряжения требуется только входной конденсатор, выходной конденсатор и два резистора обратной связи.Практически любой инженер-электрик может спроектировать источник питания с этими простыми линейными регуляторами.

Рис. 4. Пример встроенного линейного регулятора: линейный регулятор 7,5 А только с тремя контактами

Один недостаток – линейный регулятор может сжечь много энергии

Основным недостатком использования линейных регуляторов может быть чрезмерное рассеивание мощности последовательного транзистора Q1, работающего в линейном режиме. Как объяснялось ранее, транзистор линейного регулятора концептуально представляет собой переменный резистор.Поскольку весь ток нагрузки должен проходить через последовательный транзистор, его рассеиваемая мощность составляет P _Потери = (V _IN – V _O) • I _O. В этом случае эффективность линейного регулятора можно быстро оценить по:

Итак, в примере на Рисунке 1, когда на входе 12 В и на выходе 3,3 В, эффективность линейного регулятора составляет всего 27,5%. В этом случае 72,5% входной мощности просто теряется и выделяет тепло в регуляторе. Это означает, что транзистор должен иметь тепловую способность, чтобы справиться с рассеянием мощности / тепла в худшем случае при максимальном напряжении V _IN и полной нагрузке.Таким образом, размер линейного регулятора и его радиатора могут быть большими, особенно когда V _O намного меньше, чем V _IN. Рисунок 5 показывает, что максимальная эффективность линейного регулятора пропорциональна соотношению V _O / V _IN.

Рисунок 5. Максимальный КПД линейного регулятора в зависимости от соотношения V _O / V _IN

С другой стороны, линейный регулятор может быть очень эффективным, если V _O близок к V _IN.Однако линейный регулятор (LR) имеет другое ограничение, а именно минимальную разницу напряжений между V _IN и V _O. Транзистор в LR должен работать в линейном режиме. Таким образом, требуется определенное минимальное падение напряжения на коллекторе для эмиттера биполярного транзистора или от стока до истока полевого транзистора. Когда V _O слишком близко к V _IN, LR больше не может регулировать выходное напряжение. Линейные регуляторы, которые могут работать с малой высотой потолка (V _IN – V _O), называются регуляторами с малым падением напряжения (LDO).

Также ясно, что линейный стабилизатор или LDO может обеспечить только понижающее преобразование DC / DC. В приложениях, где требуется напряжение V _O выше, чем напряжение V _IN, или требуется отрицательное напряжение V _O от положительного напряжения V _IN, линейные регуляторы, очевидно, не работают.

Линейный регулятор

с разделением тока для высокой мощности [8]

Для приложений, требующих большей мощности, регулятор должен быть установлен отдельно на радиаторе для отвода тепла.В системах для поверхностного монтажа это не вариант, поэтому ограничение рассеиваемой мощности (например, 1 Вт) ограничивает выходной ток. К сожалению, непросто установить прямое параллельное соединение линейных регуляторов для распределения выделяемого тепла.

Замена источника опорного напряжения, показанного на рис. 3, на прецизионный источник тока, позволяет подключать линейный регулятор напрямую параллельно для распределения токовой нагрузки и, таким образом, распределения рассеиваемого тепла между ИС. Это делает возможным использование линейных регуляторов при высоком выходном токе, в приложениях для поверхностного монтажа, где только ограниченное количество тепла может рассеиваться в любом месте на плате.LT3080 – первый регулируемый линейный стабилизатор, который можно использовать параллельно для увеличения тока. Как показано на рисунке 6, он имеет внутренний источник тока с прецизионным нулевым TC 10 мкА, подключенный к неинвертирующему входу операционного усилителя. С помощью внешнего резистора настройки одиночного напряжения R _SET выходное напряжение линейного регулятора можно регулировать от 0 В до (V _IN – V _DROPOUT).

Рис. 6. Настройка одиночного резистора LDO LT3080 с прецизионным источником тока Ссылка

На рис. 7 показано, как легко подключить LT3080 к параллельному распределению тока.Просто свяжите контакты SET LT3080 вместе, два регулятора имеют одинаковое опорное напряжение. Поскольку операционные усилители точно настроены, напряжение смещения между регулировочным штифтом и выходом составляет менее 2 мВ. В этом случае требуется только балластное сопротивление 10 мОм, которое может быть суммой небольшого внешнего резистора и сопротивления проводов печатной платы, чтобы сбалансировать ток нагрузки с более чем 80% выравниваемым распределением. Нужна еще больше мощности? Разумно даже параллельное соединение от 5 до 10 устройств.

Рис. 7. Параллельное подключение двух линейных регуляторов LT3080 для более высокого выходного тока

Области применения, где предпочтительны линейные регуляторы

Существует множество приложений, в которых линейные регуляторы или LDO обеспечивают превосходные решения для переключения источников питания, в том числе:

Простые / недорогие решения. Решения с линейным стабилизатором или LDO просты и удобны в использовании, особенно для приложений с низким энергопотреблением и низким выходным током, где тепловая нагрузка не критична.Внешний силовой индуктор не требуется.
Применения с низким уровнем шума / малой пульсации. Для чувствительных к шуму приложений, таких как устройства связи и радио, минимизация шума источника питания очень важна. Линейные регуляторы имеют очень низкую пульсацию выходного напряжения, потому что нет элементов, которые часто включаются и выключаются, а линейные регуляторы могут иметь очень широкую полосу пропускания. Так что есть небольшая проблема с EMI. Некоторые специальные LDO-стабилизаторы, такие как семейство LDO Analog Devices LT1761, имеют на выходе всего 20 мкВ _RMS шумовое напряжение на выходе.Для SMPS практически невозможно достичь такого низкого уровня шума. SMPS обычно имеет выходную пульсацию в мВ даже с конденсаторами с очень низким ESR.
Быстрые переходные приложения. Контур обратной связи линейного регулятора обычно является внутренним, поэтому никакой внешней компенсации не требуется. Обычно линейные регуляторы имеют более широкую полосу пропускания контура управления и более быстрый переходный отклик, чем у SMPS.
Приложения с низким отсевом. Для приложений, где выходное напряжение близко к входному, LDO могут быть более эффективными, чем SMPS.Существуют LDO с очень низким падением напряжения (VLDO), такие как Analog Devices LTC1844, LT3020 и LTC3025, с выпадающим напряжением от 20 до 90 мВ и током до 150 мА. Минимальное входное напряжение может составлять 0,9 В. Поскольку в LR отсутствуют коммутационные потери переменного тока, эффективность малой нагрузки LR или LDO аналогична его эффективности при полной нагрузке. SMPS обычно имеет более низкую эффективность при малой нагрузке из-за потерь на переключение переменного тока. В приложениях с батарейным питанием, в которых эффективность малой нагрузки также имеет решающее значение, LDO может предоставить лучшее решение, чем SMPS.

Таким образом, разработчики используют линейные регуляторы или LDO, потому что они просты, имеют низкий уровень шума, низкую стоимость, просты в использовании и обеспечивают быстрый переходный отклик. Если V _O близок к V _IN, LDO может быть более эффективным, чем SMPS.

Основы импульсного источника питания

Зачем нужен импульсный источник питания?

Быстрый ответ – высокая эффективность. В ИИП транзисторы работают в режиме переключения, а не в линейном режиме. Это означает, что когда транзистор включен и проводит ток, падение напряжения на его пути питания минимально.Когда транзистор выключен и блокирует высокое напряжение, ток через его путь питания почти отсутствует. Так что полупроводниковый транзистор похож на идеальный переключатель. Таким образом, потери мощности в транзисторе сводятся к минимуму. Высокая эффективность, низкое рассеивание мощности и высокая плотность мощности (небольшой размер) являются основными причинами, по которым разработчики используют SMPS вместо линейных регуляторов или LDO, особенно в сильноточных приложениях. Например, в настоящее время синхронный понижающий понижающий источник питания 12 В _IN, 3,3 В _OUT в режиме переключения обычно может достигать КПД> 90% по сравнению с менее чем 27.5% от линейного регулятора. Это означает потерю мощности или уменьшение размеров как минимум в восемь раз.

Самый популярный импульсный блок питания – понижающий преобразователь

На рисунке 8 показан простейший и наиболее популярный импульсный стабилизатор – понижающий преобразователь постоянного тока в постоянный. Он имеет два режима работы, в зависимости от того, включен или выключен транзистор Q1. Чтобы упростить обсуждение, все силовые устройства считаются идеальными. Когда переключатель (транзистор) Q1 включен, напряжение коммутационного узла V _SW = V _IN и ток L индуктора заряжаются (V _IN – V _O).На рисунке 8 (а) показана эквивалентная схема в этом режиме зарядки индуктора. Когда переключатель Q1 выключен, ток катушки индуктивности проходит через диод свободного хода D1, как показано на рисунке 8 (b). Напряжение коммутационного узла V _{, SW} = 0 В и ток индуктивности L разряжается нагрузкой V _O. Поскольку идеальная катушка индуктивности не может иметь постоянное напряжение в установившемся состоянии, среднее выходное напряжение V _O может быть задано как:

, где T _ON – временной интервал включения в пределах периода TS переключения.Если соотношение T _ON / T _S определяется как рабочий цикл D, выходное напряжение V _O составляет:

Когда значения катушки индуктивности L фильтра и выходного конденсатора C _O достаточно высоки, выходное напряжение V _O является постоянным напряжением с пульсацией всего в мВ. В этом случае для входного понижающего источника 12 В концептуально рабочий цикл 27,5% обеспечивает выходное напряжение 3,3 В.

Рисунок 8. Режимы работы понижающего преобразователя и типичные формы сигналов

Помимо описанного выше подхода к усреднению, существует другой способ вывести уравнение рабочего цикла.Идеальный индуктор не может иметь постоянное напряжение в устойчивом состоянии. Таким образом, он должен поддерживать вольт-секундный баланс катушки индуктивности в течение периода переключения. Согласно форме кривой напряжения индуктора на рисунке 8, для баланса вольт-секунд требуется:

Уравнение (5) совпадает с уравнением (3). Такой же подход балансировки вольт-секунд может использоваться для других топологий постоянного / постоянного тока для получения рабочего цикла по уравнениям V _IN и V _O.

Потери мощности в понижающем преобразователе

Потери проводимости постоянного тока

С идеальными компонентами (нулевое падение напряжения во включенном состоянии и нулевые потери при переключении) идеальный понижающий преобразователь имеет 100% КПД.На самом деле рассеивание мощности всегда связано с каждым силовым компонентом. В ИИП есть два типа потерь: потери проводимости постоянного тока и потери переключения переменного тока.

Потери проводимости понижающего преобразователя в основном возникают из-за падений напряжения на транзисторе Q1, диоде D1 и катушке индуктивности L, когда они проводят ток. Чтобы упростить обсуждение, пульсации переменного тока тока индуктора не учитываются в следующем расчете потерь проводимости. Если MOSFET используется в качестве силового транзистора, потери проводимости MOSFET равны I _O ² • R _{DS (ON)} • D, где R _{DS (ON)} – сопротивление MOSFET в открытом состоянии. Q1.Потери мощности проводимости диода равны I _O • V _D • (1 – D), где V _D – прямое падение напряжения на диоде D1. Потери проводимости индуктора равны I _O ² • R _DCR, где R _DCR – сопротивление меди обмотки индуктора. Следовательно, потери проводимости понижающего преобразователя примерно равны:

Например, вход 12 В, 3,3 В / 10 А, выходной понижающий источник питания _MAX может использовать следующие компоненты: полевой МОП-транзистор R _{DS (ВКЛ)} = 10 мОм, индуктор R _DCR = 2 мОм, прямое напряжение диода В _D = 0.5В. Следовательно, потеря проводимости при полной нагрузке составляет:

Учитывая только потери проводимости, КПД преобразователя составляет:

Приведенный выше анализ показывает, что диод свободного хода потребляет 3,62 Вт потерь мощности, что намного выше, чем потери проводимости полевого МОП-транзистора Q1 и катушки индуктивности L. Для дальнейшего повышения эффективности диод D1 можно заменить на полевой МОП-транзистор Q2, как показано на Рисунок 9. Этот преобразователь называется синхронным понижающим преобразователем. Строб Q2 требует сигналов, дополнительных к затвору Q1, т.е.е., Q2 горит только тогда, когда Q1 выключен. Потери проводимости синхронного понижающего преобразователя:

Если полевой МОП-транзистор R _{DS (ON)} 10 мОм также используется для Q2, потери проводимости и эффективность синхронного понижающего преобразователя будут:

Приведенный выше пример показывает, что синхронный понижающий преобразователь более эффективен, чем традиционный понижающий преобразователь, особенно для приложений с низким выходным напряжением, где рабочий цикл невелик, а время проводимости диода D1 велико.

Рисунок 9.Синхронный понижающий преобразователь и его транзисторные сигналы затвора

Коммутационные потери переменного тока

В дополнение к потерям проводимости постоянного тока, существуют другие потери мощности, связанные с переменным током / переключением, из-за неидеальных силовых компонентов:

Коммутационные потери MOSFET. Настоящему транзистору требуется время для включения или выключения. Таким образом, во время переходных процессов при включении и выключении возникают перекрытия по напряжению и току, что приводит к коммутационным потерям переменного тока. На рисунке 10 показаны типичные формы сигналов переключения полевого МОП-транзистора Q1 в синхронном понижающем преобразователе.Зарядка и разрядка паразитного конденсатора C _GD верхнего полевого транзистора Q1 с зарядом Q _GD определяют большую часть времени переключения Q1 и связанных потерь. В синхронном понижающем преобразователе потери переключения нижнего полевого транзистора Q2 малы, потому что Q2 всегда включается после того, как его основной диод становится проводящим, и выключается до того, как его основной диод становится проводящим, в то время как падение напряжения на основном диоде невелико. Однако заряд обратного восстановления основного диода Q2 может также увеличить коммутационные потери верхнего полевого транзистора Q1 и вызвать звон напряжения переключения и шум электромагнитных помех.Уравнение (12) показывает, что коммутационные потери управляющего полевого транзистора Q1 пропорциональны частоте коммутации преобразователя f _S. Точный расчет потерь энергии E _ON и E _OFF для Q1 непрост, но его можно найти в примечаниях к применению поставщиков MOSFET.
Потери в сердечнике индуктора P _{SW_CORE}. Настоящая катушка индуктивности также имеет потери переменного тока, которые зависят от частоты переключения. Потери переменного тока в индукторе в основном связаны с потерями в магнитном сердечнике. В высокочастотном ИИП материалом сердечника может быть железный порошок или феррит.Обычно сердечники из порошкового железа насыщаются мягко, но имеют высокие потери в сердечнике, тогда как ферритовый материал насыщается более резко, но имеет меньшие потери в сердечнике. Ферриты – это керамические ферромагнитные материалы, которые имеют кристаллическую структуру, состоящую из смесей оксида железа с оксидом марганца или цинка. Потери в сердечнике в основном связаны с потерями на магнитный гистерезис. Производитель сердечника или катушки индуктивности обычно предоставляет данные о потерях в сердечнике разработчикам источников питания для оценки потерь в катушке индуктивности переменного тока.
Прочие потери, связанные с переменным током.Другие потери, связанные с переменным током, включают потерю драйвера затвора P _{SW_GATE}, что равно V _DRV • Q _G • f _S, и мертвое время (когда оба верхнего полевого транзистора Q1 и нижний полевой транзистор Q2 выключены) основной диод потери проводимости, равные (ΔT _ON + ΔT _OFF) • V _{D (Q2)} • f _S. Таким образом, потери, связанные с переключением, включают: Расчет потерь, связанных с переключением, обычно непросто. Потери, связанные с переключением, пропорциональны частоте переключения f _S.В синхронном понижающем преобразователе 12 В _IN, 3,3 В _O / 10A _MAX потери переменного тока вызывают потерю эффективности от 2% до 5% при частоте переключения 200–500 кГц. Таким образом, общий КПД составляет около 93% при полной нагрузке, что намного лучше, чем у источников LR или LDO. Нагревание или уменьшение размера могут быть близки к 10x.

Рис. 10. Типичная форма сигнала переключения и потери в верхнем полевом транзисторе Q1 понижающего преобразователя

Конструктивные особенности компонентов коммутируемой мощности

Оптимизация частоты коммутации

Как правило, более высокая частота переключения означает меньшие размеры компонентов L и C выходного фильтра _O.В результате размер и стоимость блока питания могут быть уменьшены. Более широкая полоса пропускания также может улучшить переходные характеристики нагрузки. Однако более высокая частота переключения также означает более высокие потери мощности, связанные с переменным током, что требует большего пространства на плате или радиатора для ограничения теплового напряжения. В настоящее время для приложений с выходным током ≥10A большинство понижающих источников работают в диапазоне от 100 кГц до 1 МГц ~ 2 МГц. При токе нагрузки <10 А частота переключения может достигать нескольких МГц. Оптимальная частота для каждой конструкции является результатом тщательного компромисса по размеру, стоимости, эффективности и другим параметрам производительности.

Выбор выходного индуктора

В синхронном понижающем преобразователе пиковый ток пульсации катушки индуктивности можно рассчитать как:

При заданной частоте переключения низкая индуктивность дает большие пульсации тока и приводит к большим пульсациям выходного напряжения. Большой ток пульсации также увеличивает среднеквадратичный ток полевого МОП-транзистора и потери проводимости. С другой стороны, высокая индуктивность означает большой размер индуктора и возможные высокие DCR индуктивности и потери проводимости. Обычно при выборе катушки индуктивности выбирается 10% ~ 60% пульсаций размаха пульсаций по отношению к максимальному коэффициенту постоянного тока.Поставщики индукторов обычно указывают номинальные значения DCR, RMS (нагрева) и тока насыщения. Важно рассчитать максимальный постоянный ток и пиковый ток катушки индуктивности в пределах максимальных характеристик производителя.

Выбор силового полевого МОП-транзистора

При выборе полевого МОП-транзистора для понижающего преобразователя сначала убедитесь, что его максимальное значение V _DS выше, чем напряжение питания V _{IN (MAX)} с достаточным запасом. Однако не выбирайте полевой транзистор с чрезмерно высоким номинальным напряжением.Например, для источника питания 16V _{IN (MAX)} хорошо подойдет полевой транзистор с номинальным напряжением 25 или 30 В. Номинальное напряжение полевого транзистора 60 В может быть чрезмерным, поскольку сопротивление полевого транзистора в открытом состоянии обычно увеличивается с увеличением номинального напряжения. Далее, двумя наиболее важными параметрами являются сопротивление в открытом состоянии полевого транзистора R _{DS (ON)} и заряд затвора Q _G (или Q _GD). Обычно существует компромисс между зарядом затвора Q _G и сопротивлением в открытом состоянии R _{DS (ON)}. Как правило, полевой транзистор с небольшим кремниевым кристаллом имеет низкий Q _G, но высокое сопротивление в открытом состоянии R _{DS (ON)}, в то время как полевой транзистор с большим кремниевым кристаллом имеет низкий R _{DS (ON)}, но большой Q _{. G}.В понижающем преобразователе верхний полевой МОП-транзистор Q1 принимает как потери проводимости, так и потери переключения переменного тока. Низкий Q _G FET обычно необходим для Q1, особенно в приложениях с низким выходным напряжением и малым рабочим циклом. Синхронный полевой транзистор Q2 на нижней стороне имеет небольшие потери переменного тока, потому что он обычно включается или выключается, когда его напряжение V _DS близко к нулю. В этом случае низкий уровень R _{DS (ON)} более важен, чем Q _G для синхронного полевого транзистора Q2. Когда один полевой транзистор не может справиться с полной мощностью, несколько полевых МОП-транзисторов могут использоваться параллельно.

Выбор входного и выходного конденсатора

Во-первых, следует выбирать конденсаторы с достаточным снижением номинального напряжения.

Входной конденсатор понижающего преобразователя имеет пульсирующий ток переключения с большой пульсацией. Следовательно, входной конденсатор следует выбирать с достаточным среднеквадратичным значением пульсационного тока, чтобы обеспечить его срок службы. Обычно на входе параллельно используются алюминиевые электролитические конденсаторы и керамические конденсаторы с низким ESR.

Выходной конденсатор определяет не только пульсации выходного напряжения, но и переходные характеристики нагрузки.Пульсации выходного напряжения можно рассчитать по уравнению (15). Для высокопроизводительных приложений важны как ESR, так и общая емкость, чтобы минимизировать пульсации выходного напряжения и оптимизировать переходные характеристики нагрузки. Обычно хорошим выбором являются танталовые конденсаторы с низким ESR, полимерные конденсаторы с низким ESR и многослойные керамические конденсаторы (MLCC).

Замкнуть контур регулирования обратной связи

Существует еще один важный этап проектирования импульсного источника питания – замыкание контура регулирования с помощью схемы управления с отрицательной обратной связью.Обычно это гораздо более сложная задача, чем использование LR или LDO. Это требует хорошего понимания поведения контура и конструкции компенсации, чтобы оптимизировать динамические характеристики с помощью стабильного контура.

Малосигнальная модель понижающего преобразователя

Как объяснено выше, переключающий преобразователь меняет свой рабочий режим в зависимости от состояния переключателя ON или OFF. Это дискретная и нелинейная система. Для анализа контура обратной связи с помощью линейного метода управления необходимо линейное моделирование малых сигналов [1] [3].Из-за выходного фильтра L-C линейная передаточная функция малого сигнала от рабочего цикла D до выхода V _O фактически является системой второго порядка с двумя полюсами и одним нулем, как показано в уравнении (16). На резонансной частоте выходной катушки индуктивности и конденсатора расположены двойные полюса. Есть ноль, определяемый выходной емкостью и ESR конденсатора.

Управление в режиме напряжения и управление в режиме тока

Выходное напряжение может регулироваться замкнутой системой, показанной на рисунке 11.Например, когда выходное напряжение увеличивается, напряжение обратной связи V _FB увеличивается, а выходной сигнал усилителя ошибки отрицательной обратной связи уменьшается. Так рабочий цикл уменьшается. В результате выходное напряжение снижается до V _FB = V _REF. Схема компенсации ошибок операционного усилителя может быть схемой усилителя с обратной связью типа I, типа II или типа III [3] [4]. Есть только один контур управления для регулирования выхода. Эта схема называется режимом управления напряжением.Analog Devices LTC3775 и LTC3861 являются типичными понижающими контроллерами в режиме напряжения.

Рис. 11. Блок-схема понижающего преобразователя с управлением по напряжению

На рисунке 12 показан синхронный понижающий источник питания от 5 до 26 В на входе и на выходе 1,2 В / 15 А с использованием понижающего контроллера режима напряжения LTC3775. Благодаря передовой архитектуре ШИМ-модуляции LTC3775 и очень низкому (30 нс) минимальному времени включения, источник питания хорошо работает для приложений, которые преобразуют высоковольтный автомобильный или промышленный источник питания до уровня 1.Низкое напряжение 2 В, необходимое для современных микропроцессоров и программируемых логических микросхем. Для приложений высокой мощности требуются многофазные понижающие преобразователи с разделением тока. При управлении в режиме напряжения требуется дополнительная петля распределения тока для балансировки тока между параллельными понижающими каналами. Типичным методом разделения тока для управления режимом напряжения является метод ведущего ведомого устройства. LTC3861 является таким контроллером режима напряжения PolyPhase ^®. Его очень низкое (± 1,25 мВ) смещение считывания тока делает разделение тока между параллельно включенными фазами очень точным, чтобы уравновесить тепловую нагрузку.[10]

Рис. 12. Синхронный понижающий источник питания LTC3775 в режиме напряжения обеспечивает высокий коэффициент понижения

Управление в режиме тока использует два контура обратной связи: внешний контур напряжения, аналогичный контуру управления преобразователей, управляемых в режиме напряжения, и внутренний контур тока, который возвращает сигнал тока в контур управления. На рисунке 13 показана концептуальная блок-схема понижающего преобразователя с управлением в режиме пикового тока, который непосредственно измеряет выходной ток катушки индуктивности. В режиме управления по току ток катушки индуктивности определяется ошибочным выходным напряжением операционного усилителя.Катушка индуктивности становится источником тока. Следовательно, передаточная функция от выхода операционного усилителя V _C к подаче выходного напряжения V _O становится однополюсной системой. Это значительно упрощает компенсацию петли. Компенсация контура управления меньше зависит от нуля ESR выходного конденсатора, поэтому можно использовать все керамические выходные конденсаторы.

Рис. 13. Блок-схема понижающего преобразователя с управлением по току

Есть много других преимуществ от текущего управления режимом.Как показано на рисунке 13, поскольку пиковый ток катушки индуктивности ограничивается операционным усилителем V _C по циклу, система с регулируемым режимом тока обеспечивает более точное и быстрое ограничение тока в условиях перегрузки. Пусковой ток индуктора также хорошо контролируется во время запуска. Кроме того, ток катушки индуктивности не изменяется быстро при изменении входного напряжения, поэтому источник питания имеет хорошие характеристики переходных процессов в линии. Когда несколько преобразователей подключены параллельно, с контролем режима тока, также очень легко распределять ток между источниками, что важно для надежных приложений с высоким током, использующих понижающие преобразователи PolyPhase.В общем, преобразователь, управляемый режимом тока, более надежен, чем преобразователь, управляемый режимом напряжения.

Решение схемы управления текущим режимом должно точно определять ток. Сигнал измерения тока обычно представляет собой слабый сигнал с уровнем в несколько десятков милливольт, чувствительный к шуму переключения. Следовательно, необходима правильная и тщательная разводка печатной платы. Токовая петля может быть замкнута путем измерения тока катушки индуктивности через чувствительный резистор, падения напряжения DCR на катушке индуктивности или падения напряжения проводимости полевого МОП-транзистора.Типичные контроллеры текущего режима включают в себя Analog Devices LTC3851A, LTC3855, LTC3774 и LTC3875.

Постоянная частота и постоянное время включения

Типовые схемы режима напряжения и режима тока в разделе «Управление в режиме напряжения по сравнению с управлением в режиме тока» имеют постоянную частоту переключения, генерируемую внутренними тактовыми генераторами контроллера. Эти контроллеры с постоянной частотой коммутации можно легко синхронизировать, что является важной особенностью понижающих контроллеров PolyPhase с высоким током. Однако, если переходный процесс повышения нагрузки происходит сразу после выключения затвора Q1 управляющего полевого транзистора, преобразователь должен ждать все время выключения Q1 до следующего цикла, чтобы отреагировать на переходный процесс.В приложениях с небольшими рабочими циклами задержка в наихудшем случае близка к одному циклу переключения.

В таких приложениях с малым рабочим циклом управление режимом постоянного тока впадины по времени имеет меньшую задержку, чтобы реагировать на переходные процессы повышения нагрузки. В установившемся режиме частота переключения понижающих преобразователей с постоянным временем включения практически постоянна. В случае переходного процесса частота переключения может быстро измениться, чтобы ускорить переходный процесс. В результате источник питания имеет улучшенные переходные характеристики и выходную емкость, а связанные с этим затраты могут быть снижены.

Однако при постоянном контроле по времени частота коммутации может изменяться в зависимости от линии или нагрузки. LTC3833 – это понижающий контроллер в режиме минимального тока с более сложной архитектурой с контролируемым включением по времени – вариант архитектуры управления с постоянным включением с той разницей, что время включения регулируется таким образом, что частота переключения остается постоянной в течение стабильного этапа. условия в линии и под нагрузкой. С этой архитектурой контроллер LTC3833 имеет минимальное время включения 20 нс и позволяет понижать приложения с 38 В _IN до 0.6В _О. Контроллер можно синхронизировать с внешними часами в диапазоне частот от 200 кГц до 2 МГц. На рисунке 14 показан типичный источник питания LTC3833 с входным напряжением от 4,5 В до 14 В и выходом 1,5 В / 20 А. [11] На рис. 15 показано, что источник питания может быстро реагировать на внезапные переходные процессы нагрузки с высокой скоростью нарастания напряжения. Во время переходного процесса при повышении нагрузки частота переключения увеличивается, чтобы обеспечить более быстрый переходный процесс. Во время переходного процесса понижения нагрузки рабочий цикл падает до нуля. Поэтому только выходная катушка индуктивности ограничивает скорость нарастания тока.В дополнение к LTC3833, для нескольких выходов или приложений PolyPhase, контроллеры LTC3838 и LTC3839 обеспечивают быстрые переходные многофазные решения.

Рис. 14. Быстродействующий источник питания с контролируемым постоянным током с использованием LTC3833

Рис. 15. Блок питания LTC3833 обеспечивает быстрое реагирование во время переходных процессов с быстрым скачком нагрузки

Ширина полосы и стабильность контура

Хорошо спроектированный SMPS работает бесшумно как в электрическом, так и в акустическом отношении. Это не относится к недокомпенсированной системе, которая обычно нестабильна.Типичные симптомы недокомпенсированного источника питания включают: слышимый шум от магнитных компонентов или керамических конденсаторов, дрожание формы волны переключения, колебания выходного напряжения и т. Д. Сверхкомпенсированная система может быть очень стабильной и тихой, но за счет медленной переходной реакции. Такая система имеет частоту кроссовера контура на очень низких частотах, обычно ниже 10 кГц. Конструкции с медленными переходными процессами требуют чрезмерной выходной емкости для соответствия требованиям регулирования переходных процессов, что увеличивает общую стоимость и размер источника питания.Оптимальная конструкция компенсации контура является стабильной и бесшумной, но без чрезмерной компенсации, поэтому она также имеет быструю реакцию для минимизации выходной емкости. В статье Analog Devices AN149 подробно объясняются концепции и методы моделирования силовых цепей и контуров контуров [3]. Моделирование слабых сигналов и разработка компенсации контура могут быть трудными для неопытных разработчиков источников питания. Инструмент проектирования LTpowerCAD ^™ компании Analog Devices обрабатывает сложные уравнения и делает проектирование источника питания, особенно компенсации контура, гораздо более простой задачей [5] [6].Инструмент моделирования LTspice ^® объединяет все модели деталей Analog Devices и обеспечивает дополнительное моделирование во временной области для оптимизации конструкции. Однако стендовые испытания / проверка стабильности контура и переходных характеристик обычно необходимы на стадии прототипа.

В общем, производительность замкнутого контура регулирования напряжения оценивается двумя важными значениями: шириной полосы контура и запасом устойчивости контура. Полоса пропускания контура количественно определяется частотой кроссовера f _C, при которой коэффициент усиления контура T (s) равен единице (0 дБ).Запас устойчивости контура обычно количественно определяется запасом по фазе или запасом по усилению. Запас по фазе контура Φ _м определяется как разница между общей фазовой задержкой T (s) и –180 ° на частоте кроссовера. Запас усиления определяется разницей между усилением T (s) и 0 дБ на частоте, где общая фаза T (s) равна –180 °. Для понижающего преобразователя обычно считается достаточным запас по фазе 45 градусов и запас усиления 10 дБ. На рисунке 16 показан типичный график Боде коэффициента усиления контура для трехфазного понижающего преобразователя LTC3829 12V _IN в 1V _O / 60A.В этом примере частота кроссовера составляет 45 кГц, а запас по фазе – 64 градуса. Запас усиления близок к 20 дБ.

Рис. 16. Средство проектирования LTpowerCAD обеспечивает простой способ оптимизации компенсации контура и переходной характеристики нагрузки (трехфазный понижающий преобразователь LTC3829 с одним выходом).

Понижающий преобразователь PolyPhase для сильноточных приложений

По мере того, как системы обработки данных становятся быстрее и крупнее, их процессорам и модулям памяти требуется больше тока при постоянно уменьшающемся напряжении.При таких высоких токах требования к источникам питания увеличиваются. В последние годы синхронные понижающие преобразователи PolyPhase (многофазные) широко используются для источников питания высокого тока и низкого напряжения благодаря их высокой эффективности и равномерному распределению тепла. Кроме того, с чередованием нескольких фаз понижающего преобразователя можно значительно снизить ток пульсаций как на входе, так и на выходе, что приведет к сокращению входных и выходных конденсаторов, а также к уменьшению пространства на плате и стоимости.

В понижающих преобразователях PolyPhase точное определение и разделение тока становятся чрезвычайно важными.Хорошее распределение тока обеспечивает равномерное распределение тепла и высокую надежность системы. Из-за присущей им возможности разделения тока в установившемся состоянии и во время переходных процессов обычно предпочтительны баксы с регулируемым режимом тока. Analog Devices LTC3856 и LTC3829 – типичные понижающие контроллеры PolyPhase с точным измерением и распределением тока. Несколько контроллеров могут быть подключены последовательно к 2-, 3-, 4-, 6- и 12-фазным системам с выходным током от 20A до более 200A.

Рисунок 17.Трехфазный, одиночный V _O Сильноточный понижающий преобразователь с использованием LTC3829

Другие требования к высокопроизводительному контроллеру

От высокопроизводительного понижающего контроллера требуется множество других важных функций. Плавный пуск обычно необходим для управления пусковым током во время пуска. Ограничение перегрузки по току и фиксация короткого замыкания могут защитить источник питания, когда выход перегружен или закорочен. Защита от перенапряжения защищает дорогостоящие нагрузочные устройства в системе.Чтобы минимизировать системные электромагнитные помехи, иногда контроллер необходимо синхронизировать с внешним тактовым сигналом. Для низковольтных и сильноточных приложений дистанционное измерение дифференциального напряжения компенсирует падение напряжения на сопротивлении печатной платы и точно регулирует выходное напряжение на удаленной нагрузке. В сложной системе с множеством шин выходного напряжения также необходимы последовательность и отслеживание различных шин напряжения.

Схема расположения печатной платы

Выбор компонентов и схематическое проектирование – это только половина процесса проектирования поставки.Правильная разводка печатной платы импульсного источника питания всегда имеет решающее значение. На самом деле его важность невозможно переоценить. Хорошая компоновка оптимизирует эффективность питания, снижает тепловую нагрузку и, что наиболее важно, сводит к минимуму шум и взаимодействие между дорожками и компонентами. Для этого разработчику важно понимать пути прохождения тока и потоки сигналов в импульсном источнике питания. Обычно для получения необходимого опыта требуются значительные усилия. См. Примечания по применению 136 и 139 Analog Devices для подробного обсуждения.[7] [9]

Выбор различных решений – дискретные, монолитные и интегрированные расходные материалы

На уровне интеграции системные инженеры могут решить, какое решение выбрать: дискретный, монолитный или полностью интегрированный силовой модуль. На рис. 18 показаны примеры дискретных и силовых модулей для типичных приложений с питанием от точки нагрузки. Дискретное решение использует микросхему контроллера, внешние полевые МОП-транзисторы и пассивные компоненты для создания источника питания на системной плате. Основной причиной выбора дискретного решения является низкая стоимость спецификации компонентов.Однако это требует хороших навыков проектирования источников питания и относительно длительного времени разработки. В монолитном решении используется ИС со встроенными силовыми полевыми МОП-транзисторами, чтобы еще больше уменьшить размер решения и количество компонентов. Это требует аналогичных дизайнерских навыков и времени. Полностью интегрированное решение с силовым модулем может значительно сократить усилия по проектированию, время разработки, размер решения и риски, связанные с проектированием, но обычно с более высокой стоимостью компонентов спецификации.

Рисунок 18. Примеры (а) дискретного входа 12 В _IN – 3.Питание 3V / 10A LTC3778; (b) Полностью интегрированный 16V _IN, Dual 13A или Single 26A LTM4620 µModule ^® понижающий регулятор

Другие основные неизолированные топологии ИИП постоянного / постоянного тока

В этой заметке по применению понижающие преобразователи используются в качестве простого примера, демонстрирующего особенности проектирования SMPS. Однако существует как минимум пять других базовых топологий неизолированных преобразователей (повышающие, понижающие / повышающие, преобразователи Cuk, SEPIC и Zeta) и как минимум пять основных топологий изолированных преобразователей (обратноходовой, прямой, двухтактный, полумостовой и полный мост. ), которые не рассматриваются в данном примечании по применению.Каждая топология имеет уникальные свойства, которые делают ее пригодной для конкретных приложений. На рисунке 19 показаны упрощенные схемы для других неизолированных топологий SMPS.

Рисунок 19. Другие основные топологии неизолированных преобразователей постоянного тока в постоянный

Существуют и другие неизолированные топологии SMPS, которые представляют собой комбинации базовых топологий. Например, на рисунке 20 показан высокоэффективный синхронный повышающий / понижающий преобразователь с 4 переключателями на основе контроллера режима тока LTC3789. Он может работать с входными напряжениями ниже, равными или выше выходного напряжения.Например, вход может быть в диапазоне от 5 В до 36 В, а выход может быть регулируемым 12 В. Эта топология представляет собой комбинацию синхронного понижающего преобразователя и синхронного повышающего преобразователя с общей катушкой индуктивности. Когда V _IN> V _OUT, переключатели A и B работают как активный синхронный понижающий преобразователь, в то время как переключатель C всегда выключен, а переключатель D всегда включен. Когда V _IN OUT , переключатели C и D работают как активный синхронный повышающий преобразователь, в то время как переключатель A всегда включен, а переключатель B всегда выключен.Когда V _IN близок к V _OUT, все четыре переключателя работают активно. В результате этот преобразователь может быть очень эффективным, с КПД до 98% для типичного приложения с выходом 12 В. [12] Контроллер LT8705 расширяет диапазон входного напряжения до 80 В. Чтобы упростить конструкцию и увеличить удельную мощность, LTM4605 / 4607/4609 дополнительно интегрируют сложный понижающий / повышающий преобразователь в простой в использовании силовой модуль высокой плотности. [13] Их можно легко использовать параллельно с распределением нагрузки для приложений большой мощности.

Рис. 20. Высокоэффективный понижающий-повышающий преобразователь с 4 переключателями работает при входном напряжении ниже, равном или выше выходного напряжения

Сводка

Таким образом, линейные регуляторы просты и удобны в использовании. Поскольку их транзисторы последовательного регулирования работают в линейном режиме, эффективность питания обычно низкая, когда выходное напряжение намного ниже входного. Как правило, линейные регуляторы (или LDO) имеют низкие пульсации напряжения и быструю переходную характеристику. С другой стороны, SMPS работают с транзистором как с переключателем и поэтому обычно намного эффективнее линейных регуляторов.Однако проектирование и оптимизация SMPS более сложны и требуют больше знаний и опыта. Каждое решение имеет свои преимущества и недостатки для конкретных приложений.

использованная литература

[1] В. Ворпериан, «Упрощенный анализ преобразователей ШИМ с использованием модели переключателя ШИМ: части I и II», IEEE Transactions по аэрокосмическим и электронным системам, март 1990 г., Vol. 26, №2.

[2] Р.Б. Ридли, Б. Х. Чо, Ф. К. Ли, «Анализ и интерпретация коэффициентов усиления контуров коммутационных регуляторов с многоконтурным управлением», IEEE Transactions on Power Electronics, стр. 489-498, октябрь 1988 г.

[3] Х. Чжан, «Моделирование и конструкция с компенсацией контура импульсных источников питания», Примечания по применению линейной технологии AN149, 2015.

[4] Х. Дин Венейбл, «Оптимальная конструкция усилителя обратной связи для систем управления», Технический документ Венейбл.

[5] Х. Чжан, «Проектирование источников питания за пять простых шагов с помощью LTpowerCAD Design Tool», Примечания по применению линейных технологий AN158, 2015.

[6] Инструмент проектирования LTpowerCAD ^™ на сайте www.linear.com/LTpowerCAD.

[7] Х. Чжан, «Рекомендации по компоновке печатной платы для неизолированных импульсных источников питания», Примечание по применению 136, Linear Technology Corp., 2012.

[8] Р. Доббкин, «Регулятор с малым падением напряжения может быть напрямую подключен для распространения тепла», LT Journal of Analog Innovation, октябрь 2007 г.

[9] К. Куек, «Схема источника питания и электромагнитные помехи», Примечания по применению линейной технологии AN139, 2013.

[10] М.Субраманиан, Т. Нгуен и Т. Филлипс, «Измерение тока DCR субмиллиомом с точным распределением многофазного тока для сильноточных источников питания», LT Journal, январь 2013 г.

[11] Б. Абесинга, «Быстрый и точный понижающий DC / DC-контроллер напрямую преобразует 24 В в 1,8 В при 2 МГц», LT Journal, октябрь 2011 г.

[12] Т. Бьорклунд, «Высокоэффективный четырехконтактный понижающий-повышающий контроллер обеспечивает точное ограничение выходного тока», примечания по проектированию линейной технологии 499.

[13] Дж. Сан, С. Янг и Х.Чжан, «µModule Regulator подходит для (почти) полного решения Buck-Boost с размерами 15 мм × 15 мм × 2,8 мм для выходного напряжения от 4,5 В-36 В до 0,8 В-34 В», LT Journal, март 2009 г.

Как установить напряжение регулятор на генераторе? – MVOrganizing

Как установить регулятор напряжения на генератор?

Инструкции

Установите регулятор напряжения как можно ближе к генератору. Как правило, его можно закрепить в держателе в верхней или боковой части генератора.
Найдите клемму, к которой подключен проводной регулятор напряжения генератора.
Подсоедините провода к клемме регулятора напряжения генератора.

Как работает внутренний регулятор напряжения?

Регулятор напряжения контролирует ток возбуждения, приложенный к вращающемуся ротору внутри генератора. Когда напряжение превышает 14,5 вольт, регулятор перестанет подавать напряжение на поле и генератор перестанет заряжаться. Так регулируется выходное напряжение генератора.

Как поляризовать положительный стабилизатор напряжения заземления?

Поляризуйте генератор или генератор переменного тока с помощью регулятора. Коснитесь одним концом перемычки клеммой аккумулятора на регуляторе. Коснитесь другим концом провода полевого терминала. Подержите его на терминале в течение одной секунды, затем снимите.

Как работает генератор на 12 В?

Автомобильный генератор – это динамо-машина. Он способен производить электричество за счет вращения плотно намотанных тонких проводов в магнитном поле.Это магнитное поле поддерживается фиксированным расположением магнитов или электромагнитов, окружающих вращающиеся обмотки проволоки.

Будет ли старый автомобиль с генератором работать без аккумулятора?

Современный автомобиль НЕ будет работать с неисправным генератором и разряженной батареей. Если генератор работает нормально, он будет продолжать работать без аккумулятора. Аккумулятор на 12 В в большинстве автомобилей проработает от 30 минут до 1 часа без света или кондиционера, поскольку многие компоненты будут работать, чем старые автомобили.

Как вы проверяете мощность генератора?

Шаги по проверке выходной мощности генератора

Включите вольтметр после первого запуска генератора.
Пока генератор работает, включить вольтметр.
Заземлите глюкометр.
На поводке найден зажим из кожи аллигатора.
Подсоедините красный провод к выходной вилке.

Сколько вольт вырабатывает генератор 12 В?

Если он показывает от 11 до 13 вольт, ваш 12-вольтовый генератор работает правильно; если оно ниже 11 вольт, оно не обеспечивает правильное напряжение для питания ваших устройств, поэтому вам необходимо профессионально проверить его.По завершении теста выключите генератор или двигатель автомобиля.

Что происходит, когда выходит из строя регулятор напряжения?

Регулятор напряжения в вашем автомобиле отвечает за поддержание правильного количества электроэнергии, постоянно поступающей к определенным частям вашего автомобиля. Это означает, что если регулятор напряжения сломан, компоненты вашей электрической системы могут работать только с перебоями или вообще не работать.

Какое напряжение может генерировать небольшой двигатель постоянного тока?

Типичные двигатели постоянного тока могут работать всего от 1.5 Вольт или до 100 Вольт и более. Робототехники часто используют двигатели, которые работают от 6, 12 или 24 вольт, потому что большинство роботов питаются от батарей, и батареи обычно доступны с этими значениями.

Сколько электроэнергии может вырабатывать двигатель постоянного тока 12 В?

Двигатель

12 В постоянного тока с максимальной мощностью 1,5 А может генерировать 18 Вт мощности. Двигатель постоянного тока 12 В с максимальной мощностью 3 А может генерировать 36 Вт мощности.

Можно ли использовать генератор постоянного тока в качестве двигателя?

Машина постоянного тока

может использоваться как двигатель или генератор.Просто подайте механический ввод на двигатель через ВАЛ, и он будет генерировать ЭДС на своих выводах. Верно и обратное: если вы подаете электрическое напряжение на клеммы двигателя, вы получите механическую мощность.

Можно ли превратить электродвигатель в генератор?

Вы можете использовать практически любой двигатель для генерации электрического тока, если он правильно подключен и вы соблюдаете определенные правила его использования. Современные асинхронные двигатели переменного тока довольно просто подключить как генераторы переменного тока, и большинство из них начнет вырабатывать электричество при первом использовании.

Balmar | Судовые системы зарядки | Мониторы батареи | Многоступенчатые регуляторы напряжения | Генераторы высокой мощности

Конфигуратор системы зарядки Balmar

Выберите тип двигателя … DieselGas

Выберите производителя … Beta MarineBMWBPMBukhCaterpillarChryslerCrusaderCummins MarineCummins MercruiserDetroit DieselDeutz DiterIndmarJohn DeereLehmanMarine PowerMarinerMercruiserMitsubishiNanniOMCPerkins / SabrePleasurebeselaVentvoester9

Выберите модель…12C12D13A181GM1GM101GM10C1GM10L1GML1GMY200 (DFI) 200120022003, T20B2121A225 (Carb) 225 (DFI) 225 (EFI) 225 SEA PRO (Carb) 250 (EFI) 2727A2G1052GM2GM202GMF2GMFL2GMFY (Е) -E2GML2GMYE-EC2GMZ2QM152QMh3TD2TM3.0GL3.0GLM3.0GLP3.0GS3.0GSM3.0GSP305305CI , 5.0L30B30C3114311631453150316031763176B3176C31963196C3208333304330634063406B3406C340834123503508350CI, 5.7L3512351635B364364CI, 6.0L38B3G1053GM3GMD3GMF3GMFY-E3GMLE3HM3HMF3Jh33Jh3BE3Jh3E3Jh43Jh4E3Jh4E-YEU3Jh4Z3Jh5E3TD3TM3TNE843TNE883YM203YM304.3Gi4.3GL4.3GS4.3GXi, Osi404039DFM4045DFM504045DFM704045TFM4045TFM504045TFM7542B431A, B432A, B434A, B44A44B46496496CI, 8.1L4D2544GM4Jh5JH-HT4JH-НТ-Z4JH-T4JH-TE4JH-TZ4Jh3-CE4Jh3-DTE4Jh3-E4Jh3-HTE4Jh3-TE4Jh3-UTE4Jh3L-HTNE4Jh3L-TNE4Jh44Jh4-CE4Jh4-DTE4Jh4-HTE4Jh4-TCE4Jh4-TE4Jh4E4Jh4ZA4JHE4JHZ4K1054LH-DTE4LH-HTE4LH-STE4LH-TE4LHA-DTE4LHA- В наличии 8L500A, B501A, B55B55C55D570570A570T572A, B6068DFM6068SFM506068SFM756068TFM6068TFM506068TFM756068TFM766076AFM6076AFM306081AFM016081AFM756125AFM016125AFM756125SFM756D363, TC6K1056LP-DT6LP-DTE6LP-DTZE6LP-DTZE16LP-DTZY6LP-ST6LP-STE6LP-STZE6LY-ST6LY-STE6LY-STM6LY-STZY6LY-UT6LY-UTE6LY-UTM6LY-UTZY6LY2-STE6LYA-STE6LYA-UTE6LYM-STE6LYM- UTE7.4Gi7.4GL7.4Gsi71740A, B8.1Gi8.1GiL8.1GSi8.1GSiL8.1GXi8.1GXiL8.1OSI8.2GL8.2GSi8.2L82AD290AD31, A, B, D, L, P, XAD41A, B, D, L115, PAQ100A CAQ120AQ120BAQ125, А, BAQ130A, В, С, DAQ131A, В, С, DAQ140, AAQ145AQ145AAQ145BAQ165AQ165AAQ170A, В, С, DAQ171AAQ175AQ175AAQ200A, В, CAQ200DAQ205AQ205AAQ211AQ211AAQ21AAQ225A, В, С, D, FAQ231A, BAQ255A, BAQ256AQ260AQ260A, BAQ271, А, В, CAQ280AQ280AAQ290AQ290AAQ311AQ311A, BAQAD30AAQAD31AAQAD40A, BAQAD41AQAD41A, В, DAQD19AQD21AAQD21BAQD27AQD29, AAQD2BAQD32AAQD40A, BAQD41AQD41AAQD70BAQD70BLAQD70CAQD70CLAQD70DArctic 157Arctic 181AS130CAS270TDB130B18MB190B21B220B23BB115A, В, CBB145BB145ABB165ABB170BB170BBB170CBB225, А, В, CBB231ABB260A, В, CBB261, Абета 105Beta 14Beta 16Beta 20Beta 25Beta 30Beta 35Beta 38Beta 43Beta 50Beta 60Beta 75Black скорпион лыж (Gen +) D1-20A , BD1-30A, BD12-650D12-715D12-MHD12CD12DD2-40A, В, CD2-55A, В, CD2-75AD203-2D203-DD229-4D229-6D302-2D302-3D303-2D303-3D41A, В, D, LDPX375DPX385DPX415DPX420DPX500DPX525DPX600DV10DV10MEDV10SMEDV20DV20MEDV20SMEDV36DV36MEDV36SMEDV48MEDV48SMEEI 165EI 250EI300ES 165ES 250ES 300INBOARD и V-DRIVEIonic 144IPS500GK4EK4MKAD300KAD32PKAD42A, B, PKAD43PKAD44PKAMD300KAMD42A, B, PKAMD43PKAMD44PKBW-20KBW-21KM2AKM2PKM3ELM2CL.04M 2.06M 2.C5M 2.D5M 3.09M265M273XMB20MB20AMB70BMD100MD100A, BMD100SMD11MD110SMD11CMD11DMD120MD120AMD17MD17CMD17DMD18MD19MD2MD2010, A, B20, DMD, B20, CAMD, B20, CAMD, B20, CAMD, B20, CAMD, B20, CAMD, B20, CAMD, B20 PMD27MD29, AMD2BMD2BHYMD3MD30MD30AMD31AMD32AMD3AMD3BMD40AMD42AMD42BMD5MD50MD50AMD5A, В, CMD6MD6AMD6BMD7MD70MD70AMD70B, CMD7AMD7BMI 120Model 110Model 120Model 140Model 150Model 165Model 175Model 185Model 190Model 198 MIEModel 2.5LModel 200Model 205Model 215Model 215 MIEModel 225Model 225 MIEModel 228Model 228 MIEModel 230Model 230 MIEModel 233Model 233 MIEModel 250Model 255Model 255 MIEModel 260Model 260 MIEModel 262 Mag (Gen +) (TBI) Модель 270 Модель 270 MIEM Модель 280 TRS Модель 3.0 / 3.0LXModel 300 TempestModel 320 (EFI) Model 325Model 325 MIEModel 330Model 330 MIEModel 350 Mag AlphaModel 350 Mag Alpha (4-BBL) Модель 350 Mag Alpha EFI (Gen +) Модель 350 Mag Bravo MPI Модель 350 Mag Bravo MPI (Gen +) Модель 350 Mag EFI Ski (Gen +) Модель 350 Mag EFI Ski (TBI) Модель 350 Mag MPI (Gen +) Модель 350 Mag MPI Alpha и BravoModel 350 Mag MPI Hor Alpha и BravoModel 350 Mag MPI HorizonModel 350 Mag MPI MIE (Gen + ) Модель 350 Mag MPI SkiModel 350 Mag MPI Ski (Gen +) Модель 350 Mag SkiModel 350 MIEModel 370 TRSModel 377 Scorpion (Gen +) (Ski) Model 377 Scorpion SterndriveModel 390Model 390 MIEModel 4.3L (2-BBL) Модель 4.3L (Carb.) Alpha и BravoModel 4.3L (Gen +) Модель 4.3L (Gen II) Модель 4.3L (Gen II) (2-BBL) Модель 4.3L (MFI) Alpha и BravoModel Модель 4.3L EFI (Gen +) TBI Модель 4.3L MPIModel 4.3LH (Gen +) (4-BBL) Модель 4.3LHX (Gen +) (4-BBL) Модель 4.3LX (4-BBL) Модель 4.3LX (Gen +) (2-BBL) Модель 4.3LX (Gen II) (4-BBL) Модель 400 TRS (Циклон) Модель 420 Модель 425 Модель 425 (Gen V) Модель 440 TRS (Cyclone) Модель 450 (Gen V) Модель 454 EFI (Gen V) Модель 454 EFI Ski (Gen V) Модель 454 Mag AlphaModel 454 Mag Bravo Модель 454 Mag Bravo (Gen V) Модель 454 Mag Bravo (Gen VI) Модель 454 Mag Bravo MPI (Gen VI) Модель 454 Mag MPI (Gen VI) Модель 454 Mag MPI HorizonModel 454 Mag MPI Horizon (Gen VI) Модель 454 Mag MPI Ski (Gen VI) Model 460 TRS (Cyclone) Модель 465Model 465 (Gen V) Model 496 MagModel 496 Mag HOModel 5.0L (2-BBL) Модель 5.0L (2-BBL) (Gen +) Модель 5.0L (4-BBL) Модель 5.0L (Carb.) Alpha и BravoModel 5.0L EFI (Gen +) Модель 5.0L MPI Alpha и BravoModel 5.0LXModel 5.7L (2-BBL) Модель 5.7L (2-BBL) (Gen +) Модель 5.7L (Carb.) Alpha и BravoModel 5.7L BravoModel 5.7L Competition SkiModel 5.7L EFI (Gen +) Модель 5.7L EFI ( Gen +) MIEModel 5.7L EFI (TBI) (2-BBL) Модель 5.7L EFI (TBI) AlphaModel 5.7L EFI (TBI) BravoModel 5.7L MIEModel 5.7L SkiModel 5.7L Ski (CARB) Модель 5.7L Ski (Gen +) Модель 5.7LX (4-BBL) Модель 5.7LX Bravo EFI (Gen +) Модель 5.7LX EFI (TBI) (2-BBL) Модель 5.7LX EFI (TBI) (4-BBL) Модель 500 (Gen +) Модель 500 (Gen V) Модель 500 (Gen VI) Модель 500 BulldogModel 500 EFIModel 502 EFI (Gen V) Model 502 Mag BravoModel 502 Mag Bravo (Gen V) Model 502 Mag MPI (Gen VI) Model 502 Mag MPI Bravo (Gen VI) Model 525 EFIModel 525SCModel 525SC (Gen V) Model 525SC ( Поколение VI) Модель 575SCIModel 600SC (Gen IV и V) Модель 600SC (Gen VI) Модель 600SCIModel 662SCIModel 7.3L (Bravo & MIE) Модель 7.4L BravoModel 7.4L Bravo (Gen V) Модель 7.4L Bravo (Gen VI) Модель 7.4L MIE (LH) (Gen V) Модель 7.4L MIE (LH) (Gen VI) Модель 7.4L MIE (LH) с Hurth MK4 Модель 7.4L MIE MPI (L29) (Gen VI) Модель 7.4L MIE MPI (LH) (Gen V) Модель 7.4L MIE MPI (LH) (Gen VI) Модель 7.4L MIE TBI (LH) (Gen VI) Модель 7.4L MPI (Gen VI) Модель 7.4LX Bravo MPI ( Поколение V) Модель 7.4LX Bravo MPI (Поколение VI) Модель 7.4LX Bravo TBI (Поколение VI) Модель 7.4LX MPI (Поколение V) Модель 7.4LX MPI (Поколение VI) Модель 7.4LX MPI (Поколение VI) (L29) Модель 7.4 LX TBI (поколение VI), модель 700SCIModel 8.1S HOModel 8.1S HorizonModel 8.2L MIE (Gen V), модель 8.2L MIE MPI (LH) (Gen VI) Модель 8.2L MIE с HurthModel 800SC (Gen V) Модель 888Model 898Model 900SC Модель D1.7L DTI (Alpha) Модель D2.8L D-Tronic (Bravo и MIE) Модель D3.0L BravoModel D3.0L MIEModel D3.6L BravoModel D3.6L MIEModel D3.6L W Bravo (экспорт) Модель D4.2L BravoModel D4.2L MIEModel D4.2L / 250 D-TronicModel MX 6.2L BS MPI SkiModel MX 6.2L MPIModel MX 6.2L MPI HorizonMS 120Oceanic 235Oceanic 265SP 4.19P 4.42RC100. DRC105DRC106D, DSRC120DRC140DRC145DTSRC160DSRC180DRC18DRC210DT, DTSRC215DV, DTSRC240DTSRC25RC25DRC285DVRC320DRC355DVRC36DRC480DV, TurboRC600DTVRC800DTVRC90DSRover 60TAMD102A, DTAMD103ATAMD120TAMD120A, BTAMD121, С, DTAMD122, А, С, D, PTAMD162, А, В, CTAMD163, А, PTAMD165A, С, PTAMD22PTAMD30, А, В, CTAMD31A, В, D , L, M, P, S, XTAMD40A, B, CTAMD41ATAMD41B, D, H, L, M, PTAMD42A, B, WJTAMD60, A, B, CTAMD61, ATAMD62ATAMD63L, PTAMD70TAMD70B, C, DTAMD70ETAMD71, A, BTAMD , WJTAMD73P, WJTAMD74A, C, L, PTAMD75PTD203-3TD229-4TD229-6THAMD70, В, CTMD100TMD100ATMD100B, CTMD102ATMD120TMD120A, BTMD121CTMD122ATMD22, А, PTMD30A, BTMD31A, В, D, LTMD40TMD40A, В, CTMD41A, В, D, LTMD50TMD50ATMD70ATMD70B, CUJh3EV SeriesV- 115 (DFI) V-135 (DFI) V-150 (DFI) V-175 (DFI) V12 / 570V12 / 620S Различные модели Vulcano 375Vulcano 450Y-5M

Не готовы к настройке?

Первый обзор нашего
Руководство по выбору системы зарядки

Поиск по Balmar, OEM или Aftermarket Генератор

Что делает регулятор-выпрямитель на подвесном двигателе?

Ваш подвесной мотор содержит множество деталей, некоторые из которых вы, вероятно, понимаете, а многие нет.Вы когда-нибудь останавливались и задавались вопросом, за что отвечает выпрямитель регулятора?

Регулятор-выпрямитель отвечает не только за регулирование напряжения, производимого генератором или статором, но также за выпрямление напряжения путем преобразования мощности переменного тока в соответствующую величину мощности постоянного тока.

В этом посте мы подробно рассмотрим, что делает подвесной выпрямитель, что происходит, когда эта деталь выходит из строя, и как устранять проблемы, которые могут возникнуть с ней!

Что такое выпрямитель на подвесном двигателе?

Регулятор напряжения подвесного мотора принимает напряжение, подаваемое либо с маховика и статора, либо с генератора.А затем регулирует его до соответствующей суммы. То есть, если нет проблем со статором или генератором переменного тока.

Там, где он не вырабатывает напряжение, но мы подробнее рассмотрим этот материал в нашей статье о том, будет ли двигатель работать с плохим статором или нет.

Обычно выходное напряжение должно составлять около 13,6–14,3 вольт. В более новых регуляторах напряжения также есть выпрямитель, который может преобразовывать переменный ток из генерируемой мощности в выход постоянного тока. Поскольку лодки используют мощность постоянного тока, а не переменного тока, которую вы найдете в своем доме.

Выпрямители также преобразуют выходной сигнал тахометра статора, позволяя тахометру получать импульс соответствующего типа и отображать обороты двигателя.

Что делает регулятор напряжения на подвесном двигателе?

Регулятор напряжения строго используется для регулирования напряжения подвесного двигателя. Для сравнения, выпрямитель отвечает за преобразование переменного тока в постоянный.

Из-за того, что регулятор напряжения расположен в системе зажигания забортного двигателя, он часто подвергается неправильному обращению.Если вы используете выходной статор на 40 А, на регулятор будет большая нагрузка.

Со временем регулятор может сильно нагреваться. Регуляторы с воздушным охлаждением распространены, но есть также регуляторы с водяным охлаждением. Такое водяное охлаждение может сказаться на компоненте, если вы работаете в жесткой теплой соленой воде, а не в холодной чистой пресной воде.

Регулятор поддерживает выходное напряжение на определенном уровне, что защитит аккумуляторы лодки от повреждений, которые может вызвать перезаряд.

Видя, что генератор или статор вырабатывают до 26 В постоянного тока, а иногда и больше! Если регулятор не контролирует.

Что происходит, когда выпрямитель регулятора выходит из строя?

Когда регулятор с водяным охлаждением выходит из строя, это часто происходит из-за слабого или неисправного водяного насоса. Эта неисправность приводит к перегоранию регулятора из-за сильного тепловыделения.

В некоторых случаях регулятор может стать настолько горячим, что вызовет пожар, с которым никто не хочет бороться.

Кроме того, чрезмерно низкий или плохой заряд батареи также может привести к перегреву или перегоранию регулятора.

Статор также может быть поврежден, так как регулятор напрямую связан с этим жизненно важным компонентом. А блокировка регулятора может вывести из строя статор, потому что он вырабатывает напряжение, но ему некуда деваться! Создавая больше тепла и больше проблем!

Если регулятор с воздушным охлаждением выходит из строя, это может быть связано с отсутствием воздушного потока. Как и в случае с вариантом с водяным охлаждением, важно, чтобы все работало плавно, чтобы регулятор оставался максимально холодным.

Как узнать, неисправен ли мой выпрямительный регулятор?

Чтобы определить, неисправен ли у вас выпрямитель, вам необходимо его проверить.

Отсоедините аккумулятор

Включите мультиметр на диодную функцию.

Подключите мультиметр

Теперь вы хотите снимать различные показания с помощью мультиметра.

Подключите положительный провод к положительному диоду.
Подключите отрицательный провод ко входу статора. На вашем глюкометре не должно быть показаний.
Если все в порядке, подключите отрицательный провод к положительному диоду, прежде чем подключать положительный провод ко входу статора.
На этот раз счетчик должен показывать показания, хотя само число не имеет значения.
Повторите то же самое с отрицательным диодом. Сначала подключите положительный вывод к отрицательному диоду, а отрицательный – к входу статора.
Как и раньше, на вашем глюкометре не должно быть никаких показаний.

Важно помнить, что это общий тест.И в зависимости от того, с какой маркой и моделью двигателя вы работаете. Определим, как проверяется выпрямитель регулятора, используя функцию диода на вашем счетчике.

Вам нужно будет дважды проверить руководство по обслуживанию для вашего двигателя, чтобы убедиться в процедурах тестирования и цвете проводов для вашего двигателя.

Проверить показания батареи

Затем вы хотите подключить выводы к батарее, когда она работает. Вы не должны видеть значение выше 14,3 В или ниже 13,5 В. Если он выше, это может означать, что аккумулятор перезаряжается, и вам необходимо заменить выпрямитель регулятора.

Замена выпрямителя

К счастью, замена выпрямителя регулятора на вашем подвесном двигателе не требует больших затрат, особенно если вы выполняете работу самостоятельно. Большинство производителей прилагают электрические схемы, чтобы облегчить вам процесс!

Признаки неисправности выпрямителя на подвесном моторе

Итак, как вы можете определить неисправность выпрямителя регулятора перед его проверкой? В большинстве случаев существует два сценария, указывающих на неудачу регулятора.

Во-первых, если перегорит диод, это приведет к разрядке аккумулятора.Если аккумулятор приводит к неисправности выпрямителя регулятора, это легко определить.

Когда проблема возникает из-за батареи, вы будете бороться с плохим запуском, неисправностью вспомогательного оборудования и колебаниями показаний счетчика.

Хотя эти симптомы обычно очевидны, мы все же рекомендуем использовать описанный выше метод тестирования, чтобы убедиться, что проблема заключается в регуляторе.

Выпрямитель регулятора также может выйти из строя, если система перегреется, как обсуждалось ранее.

Когда выпрямитель регулятора больше не может регулировать уровни напряжения, аккумулятор вашей лодки начнет перезаряжаться.

Чтобы подтвердить это, вам просто нужно использовать вольтметр, чтобы определить, что аккумулятор слишком заряжен, когда двигатель работает и вырабатывает напряжение. Вернемся к показаниям 13,5–14,3 В постоянного тока. Это указывает на то, что выпрямитель не смог должным образом преобразовать избыточную мощность.

Вы также можете заметить, что аксессуары работают спорадически, поскольку дополнительное напряжение вызывает проблемы.

Каждый раз, когда выпрямитель регулятора выходит из строя, вы всегда хотите проверить другие компоненты системы.Иногда возникает дефект, который приводит к выходу из строя нескольких деталей.

Будет ли подвесной двигатель работать без выпрямителя?

Это действительно зависит от настройки вашей лодки.

Обычно подвесной двигатель запускается и работает без выпрямителя. Тем не менее, он может разряжать аккумулятор, позволяя ему выйти, когда аккумулятор разрядится.

Однако это не так, если вы используете двухступенчатый статор.

В любом случае, работа подвесного двигателя без регулятора напряжения на высоких оборотах может вызвать поджаривание статора, что приведет к еще большим проблемам в будущем.

Из-за низкой стоимости нового выпрямителя нет смысла эксплуатировать подвесной двигатель без него.

Установка нового выпрямителя-стабилизатора подвесного двигателя

Итак, что вы будете делать, когда придет время установить новый выпрямитель-стабилизатор?

Лучшее место для начала – это посмотреть на диаграмму, прилагаемую к вашим новым деталям, или посмотреть на существующую настройку, чтобы воспроизвести ее.

Во многих случаях это основные этапы замены регулятора.

Снимите старый выпрямитель и проверьте, как он подключен.
Будьте осторожны, чтобы не порезать провода, которые могут быть повторно использованы с новой установкой. В противном случае вы не сможете установить прямую замену.
Если вы получите прямую замену, вы просто сможете соединить провода друг с другом.
Если вам необходимо внести изменения, соедините соответствующие провода вместе и припаяйте их, чтобы предотвратить коррозию.
Можно также использовать термоусадочные соединители с клеевым покрытием и запечатать их с помощью теплового пистолета.
Запустите двигатель, чтобы проверить регулятор.

Опять же, вам следует свериться с руководством по обслуживанию для вашего конкретного двигателя и модели, чтобы убедиться, что вы правильно получаете все характеристики крутящего момента.

Но замена этой детали относительно проста и обычно не требует никаких специальных инструментов!

Мы надеемся, что эта статья помогла вам разобраться, правильно ли работает ваш выпрямительный регулятор и что он делает! Теперь, когда вы знаете о них все! Мы рекомендуем вам зайти на наш канал на YouTube, чтобы получить больше советов и практических советов!

Plus, просмотрите наши полезные статьи в блоге для получения дополнительной информации о вашей лодке и двигателе.

Почему отключается стабилизатор напряжения ресанта: Стабилизатор стал отключаться – в чем причины, что я понял | Строительный журнал САМаСТРОЙКА

Стабилизатор стал отключаться – в чем причины, что я понял | Строительный журнал САМаСТРОЙКА

Зачем нужен стабилизатор напряжения

Почему стабилизатор напряжения постоянно отключается

Что делать, если выключается стабилизатор

Читайте также:

Причины отключения стабилизатора напряжения – RETA

Превышение допустимого тока

Недостаточный запас мощности

Пусковые токи

Выход за рабочий диапазон

Что делать, чтобы стабилизатор не отключался?

Стабилизатор напряжения Ресанта неисправности и их устранение

Гул и щелчки

Выключается под нагрузкой

На выходе нет 220 Вольт

Плохая стабилизация напряжения

Не включается или выбивает автомат после отчета таймера

Совсем не подает признаков жизни или другие поломки

Степень сложности ремонта стабилизаторов напряжения

Виды неисправностей стабилизаторов напряжения

Ремонт электромеханического типа

Ремонт релейных стабилизаторов

Скачок напряжения, и сгорела техника! Что делать?

Степень сложности ремонта различных видов стабилизаторов

Перегрев трансформатора стабилизатора

Ремонт и модификация сервоприводных стабилизаторов

Этапы ремонта сервоприводного стабилизатора

Особенности приборов марки Ресанта

РЕСАНТА АСН-8000/1-Ц однофазный стабилизатор напряжения электронного типа, 63/6/7

Характеристики стабилизатора напряжения электронного типа РЕСАНТА АСН-8000 1-Ц

Стабилизатор напряжения Ресанта Lux АСН-12000 Н/1-Ц

Качественное электропитание – залог хорошего настроения.

Почему стабилизатор напряжения постоянно щелкает и как его исправить

Принцип действия стабилизатора

Постоянные щелчки

Линейный и импульсный стабилизатор напряжения, основная часть 1

5 общих симптомов неисправности регулятора напряжения (с исправлениями)

Признак A: разряженная батарея

Признак B: нестабильная работа двигателя

Признак C: мигание или тусклый свет

Признак D: индикатор аккумулятора или индикатор двигателя, активирующий

Признак E: неисправность комбинации приборов

1.Какую роль играет регулятор напряжения?

2. Где находится регулятор напряжения?

3. Что вызывает отказ регулятора напряжения?

4. Как долго прослужит стабилизатор напряжения?

5. Сколько стоит замена регулятора напряжения генератора переменного тока?

6. Как проверить регулятор напряжения?

Planet Analog – компромисс между встроенными и встроенными регуляторами напряжения

AN-140: Основные понятия линейного регулятора и импульсных источников питания

Аннотация

Введение

Линейные регуляторы

Как работает линейный регулятор

Зачем нужны линейные регуляторы?

Один недостаток – линейный регулятор может сжечь много энергии

с разделением тока для высокой мощности [8]

Области применения, где предпочтительны линейные регуляторы

Основы импульсного источника питания

Зачем нужен импульсный источник питания?

Потери мощности в понижающем преобразователе

Потери проводимости постоянного тока

Коммутационные потери переменного тока

Конструктивные особенности компонентов коммутируемой мощности

Оптимизация частоты коммутации

Выбор силового полевого МОП-транзистора

Выбор входного и выходного конденсатора

Замкнуть контур регулирования обратной связи

Малосигнальная модель понижающего преобразователя

Управление в режиме напряжения и управление в режиме тока

Постоянная частота и постоянное время включения

Ширина полосы и стабильность контура

Понижающий преобразователь PolyPhase для сильноточных приложений

Другие требования к высокопроизводительному контроллеру

Схема расположения печатной платы

Выбор различных решений – дискретные, монолитные и интегрированные расходные материалы

Другие основные неизолированные топологии ИИП постоянного / постоянного тока

Сводка

использованная литература
