Подключение дифавтомата в однофазной сети

Подключение дифавтомата в однофазной сети – ответственный этап, ведь этот прибор защищает систему электроснабжения от утечки тока и превышения уровня нагрузки. Наличие такого прибора позволяет обезопасить пользователей от поражения током, если оборудование внезапно выйдет из строя.

Подключение дифавтомата в однофазной сети

Содержание

1

Что такое дифавтомат и как он функционирует

Как мы уже говорили, дифференциальные автоматы необходимы для защиты электросети от непредвиденных обстоятельств. Его работа заключается в одновременном отключении фазы и ноля. Получается, что устройство контролирует наличие короткого замыкания и утечки тока. Если говорить точнее, то это оборудование характеризуется следующими функциями:

  • отслеживание токов короткого замыкания и мгновенное отключение линии;
  • отключение питания при чрезмерной нагрузке (когда возникает опасность оплавления проводки).

Исходя из этого можно сделать вывод, что дифавтомат выполняет функции двух приборов – автоматического выключателя и УЗО. Только здесь эти устройства соединяются общим корпусом.

Дифференциальный автомат выполняет функции двух приборов, но при этом занимает минимальное пространство

Преимущества и недостатки дифавтоматов

Очевидным плюсом выбора этого устройства является надежная защита электросети (только при соблюдении правил установки). Кроме того, достаточно выбрать прибор с номинальным значением тока, к которому не придется искать подходящее УЗО (оно уже встроено в автомат). Еще это значительно облегчает процесс установки автоматики в электрощите.

Тем не менее, каждое устройство имеет недостатки, в том числе и дифавтомат. Так, при наличии устройства без специального флажка, не получится определить, по какой причине произошло отключение питания на данный момент. Поэтому следует избегать приобретения подобного оборудования.

Видео – Принцип работы дифавтомата

Кроме того, если произойдет поломка только одной части дифавтомата, придется менять устройство целиком. Это будет стоить дороже, чем замена только автоматического выключателя или УЗО.

При этом следует учитывать, что не в каждом городе имеется большой выбор похожих устройств. Поэтому, если дифавтомат выйдет из строя, жильцам придется немало времени просидеть без электричества. Чтобы избежать такой проблемы, рекомендуется ставить дифференциальный автомат только в те точки, где он действительно необходим.

Цены на дифавтоматы

Дифавтомат

Где устанавливают дифференциальный автомат для замены УЗО

Если это простая система электросети, и вы не планируете выполнять монтаж защитной автоматики на группы энергопотребителей, то рекомендуется установить на входе дифференциальный автомат. Такая примитивная электросеть часто бывает в дачных домиках, где имеется несколько светильников и розеток, поэтому монтаж дифавтамата после электросчетчика позволит обеспечить безопасность системы.

Видео – УЗО или дифференциальный автомат

Параметры дифференциального автомата

Выбирать ту или иную модель дифавтомата необходимо, оценивая несколько характеристик. Главным критерием является

напряжение, ведь есть приборы, предназначенные для однофазных или трехфазных сетей. Как правило, такая маркировка указывается на корпусе оборудования рядом с частотой тока.

Размер прибора тоже будет отличаться по количеству фаз

Кроме того, необходимо учитывать, что дифавтоматы имеют различное внутренне устройство.

Таблица 1. Типы внутреннего устройства приборов.

ТипОписание
ЭлектромеханическийТакие приборы не требуют наличие внешнего источника питания, это значит, что они всегда сохраняют работоспособность.
ЭлектронныйТакие устройства питаются только от фазы, а если она пропадет, то перестают функционировать. По этой причине они являются менее популярными по сравнению с предыдущим типом.

Параметры тока приборов

В бытовых электросетях чаще всего используются дифференциальные автоматы типа С16, а другие не пользуются популярностью. В цепочках осветительных приборов применяют устройства с номинальным значением тока утечки до 30 мА. При наличии одиночных цепочек используют дифавтоматы – 10 мА. Защита для входных автоматов предполагает номинальный ток утечки до 300 мА.

Получается, что большинство энергопотребителей используют больше энергии именно в момент пуска, а не во время работы. Такие токи принято считать пусковыми, которые превосходят токи эксплуатации.

Маркировка на приборе

Для того, чтобы не прекращалась подача питания при включении электрического двигателя большой мощности, дифавтомат функционирует таким образом, что отключение происходит только при повышении номинального тока в несколько раз.

Согласно параметрам тока, при которых происходит срабатывание защиты, автоматы разделяют на следующие виды:

  • B – выдерживает нагрузку до пяти раз;
  • C – выдерживает нагрузку до десяти раз;
  • D – питание отключается при увеличении номинального тока до двадцати раз.

Если в сети имеется некоторое количество потребителей с минимальной емкостью, то лучше установить устройство типа «B». В среднестатистической квартире или частном доме подключают устройство типа

«C». В условиях промышленных объектов, где имеется мощное оборудование, устанавливают приборы типа «D».

Условия использования дифавтоматов

Поскольку автоматику чаще всего устанавливают в помещениях с отоплением, устройства рассчитываются на работу при температуре от 6 до 34 градусов. Если требуется выполнить монтаж оборудования за пределами помещения, то применяют специальные устройства с соответствующей защитой.

На корпусной части морозоустойчивого прибора должна быть снежинка

Установка дифференциального автомата в сеть с одной и тремя фазами

Перед тем, как приступить к установке оборудования, необходимо найти на его корпусе кнопку «Тест» и зажать ее. Это позволяет создать искусственную утечку тока, на которую прибор реагирует выключением. Такая особенность проверяет работоспособность защитного устройства. Если при проведении проверки не произошло отключение сети, то следует отказаться от монтажа этого прибора.

Правила подключения

При стандартной электросети с одной фазой (при напряжении 220 В) устанавливают устройство с двумя полюсами. Монтаж дифференциального автомата в сети с одной фазой предполагает правильное соединение проводников нейтрали: от нагрузки ноль подсоединяют с нижней части корпуса, соответственно с верхней части от питания.

Видео – Подключение дифференциального автомата в сеть с одной фазой

Установка дифавтомата с четырьмя полюсами необходима при наличии трехфазной электросети, где напряжение будет 380 В. В остальном, способ подключения не имеет принципиальных отличий. Разница в том, что трехфазный аппарат имеет внушительный размер, а значит, требует больше места. Обуславливается это потребностью установки вспомогательного блока дифференциальной защиты.

Существуют определенные типы защитных устройств, где имеется маркировка 230/400 В. Особенность их в том, что они предназначаются для сетей как с одной, так и с тремя фазами.

Схемы подсоединения

Согласно правилам, при составлении схемы подключения автоматики следует учитывать, что дифавтомат необходимо подключать к проводу нейтрали и фазы только на том ответвлении, для которого он предназначается.

Схема подключения дифференциального автоматаСхема подключения дифференциального автомата

Вводной автомат

Дифавтомат при таком подключении необходимо закрепить на вводе проводки. Схема подсоединения получила характерное название потому, что предполагает защиту разных групп потребителей и ветвей.

При выборе устройства для этой схемы необходимо брать в расчет все критерии линии, особенно степень потребляемой мощности. Такой метод подключения аппарата защиты имеет множество преимуществ:

  • экономия средств на покупку оборудования, ведь на целую электросеть, устанавливается только одно УЗО;
  • отсутствие необходимости приобретения габаритного щитка (устройство имеет минимальный размер).

Подключение вводного автомата на несколько энергопотребителей

Тем не менее, такая электросхема имеет и некоторые недостатки:

  • при наличии перебоев с работой системы защиты, отключается подача электроэнергии на квартиру или частый дом, а не на отдельные линии;
  • опять же, в случае неисправностей придется потратить много времени и сил для того, чтобы найти неработоспособное ответвление. Кроме того, придется искать причину возникновения сбоя.

Особенности установки отдельных дифавтоматов

Такой способ подключения предполагает монтаж нескольких аппаратов. Так, защитное устройство фиксируют на каждую отходящую линию и энергоемкие потребители. К тому же, дополнительное устройство устанавливается отдельно перед группой УЗО. Получается, что на светильники ставят первый прибор, второй на группу розеток, третий на варочную панель и духовку.

Установка отдельных аппаратов по группам энергопотребления

Такой способ имеет очевидные плюсы, ведь обеспечивается полноценная защита системы. Кроме того, при возникновении неисправности, будет легко обнаружить проблемную линию и отремонтировать. Из недостатков следует отметить то, что жильцам придется потратить немало средств на покупку нескольких дифференциальных автоматов, которые стоят дороже обычных УЗО.

Подключение дифференциального автомата в электросхеме без заземления

Годами ранее при возведении любых объектов было обязательным наличие контура заземления. К нему подводили каждый распределительный щиток многоквартирного дома. Теперь при строительстве жилых и нежилых помещений не всегда предусматривают наличие контура заземления.

Обратите внимание!  Установка дифференциальных автоматов по-прежнему обязательна, чтобы обеспечить оптимальный уровень защиты сети. При этом аппарат в такой схеме не только препятствует неполадкам, но и служит элементом заземления, предотвращает утечку тока.

Что следует учитывать при подключении дифференциального автомата

Вне зависимости от типа электросети (с одной или тремя фазами), следует придерживаться некоторых рекомендаций, чтобы избежать проблем во время установки:

  • Кабели питания необходимо фиксировать к прибору с верхней части, а провода, отходящие к энергопотребителям – к нижней части. При этом на корпусе большинства устройств уже имеется схема и маркировка разъемов, чтобы не запутаться.

Следует обращать внимание на обозначения разъемов

  • Придется учитывать полярность контактов. При этом оборудование для защиты электросети, согласно правилам имеет следующие обозначения разъемов: фаза – L, нейтраль – N. Приводящий проводник маркируется–
    1
    , а отходящий проводник – 2. При неправильном подключении контактов, прибор останется работоспособными, но не сработает в опасный момент.
  • При наличии некоторой автоматики, схема предполагает возможность подключения всех нейтральных проводов к одной перемычке. Только в случае с дифавтоматом делать это категорически запрещено. Иначе будет наблюдаться постоянное отключение питания. Поэтому, чтобы избежать сбоя работы, необходимо каждый контакт нейтрали подключать только к тому ответвлению, которое для него предназначается.

Неправильный вариант подключения

Ключевую роль в функционировании прибора играет правильное подключение, ведь большинство ошибок становятся причиной сгорания дифавтомата. Так, если не хватает длины провода, то потребуется его

нарастить.

При необходимости допускается переворачивание аппарата на монтажной планке, но тогда имеется шанс запутаться в процессе дальнейшей установки. Делать это допускается только людям, которые хорошо знакомы с электрооборудованием.

Подключение дифавтомата – пошаговая инструкция

Теперь останется разобраться с процессом правильного подключения аппарата в электрощите. Стоит отметить, что переходить к этапу подключения необходимо только после приобретения всех материалов и приспособлений.

Если вам требуется только подсоединить дифавтомат в щиток, когда другое оборудование уже установлено, то этот процесс не займет много времени.

Шаг 1. Тщательно осмотрите с каждой стороны корпусную часть прибора, на ней не должно присутствовать дефектов, а особенно трещин. Подобные недочеты становятся причиной сбоев оборудования.

Корпус устройства должен быть целым

Шаг 2. Теперь необходимо опустить вниз рукоятку рубильника в распределительном щите квартиры.

Следует обесточить электросеть

Шаг 3. Затем необходимо взять отвертку-индикатор и поочередно провести проверку контактов каждого энергопотребителя, чтобы убедиться в отсутствии напряжения.

Если напряжение отсутствует, то лампочка на конце отвертки-индикатора не загорается

Шаг 4. Теперь с помощью защелки, которая находится на задней части корпуса дифавтомата необходимо закрепить его на ДИН-рейке.

Прибор должен надежно держаться на планке

Шаг 5. С помощью бокорезов необходимо снять изоляционный слой на концах проводников, затем сделать опрессовку с помощью специальных гильз.

После опрессовки жилы должны выглядеть таким образом

Шаг 6. Теперь необходимо выполнить подключение фазных и нейтральных жил: от питающего провода к верхним зажимам устройства и от выбранной линии к нижним зажимам.

Так выглядит соединение

После завершения монтажа необходимо убедиться в работоспособности устройства с помощью проверки.

Цены на различные виды вольтметров

Вольтметр

Какие ошибки допускают электрики при подключении защитного устройства

Если после монтажа дифференциального автомата он не работает даже при минимальной нагрузке – значит, были допущены ошибки.

Ошибки установки электрооборудования приводят не только к неисправностям аппарата, но представляют опасность для жизни людей

Ошибки в процессе подключения автоматики, часто допускают неквалифицированные мастера:

  1. Соединения проводника ноля с кабелем «земли». Работать устройство в этом случае не будет потому, что рычаг устройства останется на прежнем положении.
  2. Подсоединение нейтрали к нагрузке от нулевой шины. При таком соединении получится передвинуть рычаги в верхнее положение, но они все равно отключатся даже при минимальной нагрузке. Поэтому, нейтраль необходимо брать только с выхода УЗО.
  3. Подключение нейтрального проводника с выхода аппарата вместо нагрузки к шине, а от шины к нагрузке. При таком подключении получится передвинуть рычаги в правильное положение, но их тоже вырубит из-за нагрузки. Здесь не получится проверить прибор кнопкой «Тест», потому что она тоже не будет функционировать. Такие же последствия ждут, если спутать подключение нейтрали, подсоединив ее от шины к нижнему зажиму, а не к верхнему.
  4. Перепутанное соединение нейтральных проводников и разных дифавтоматов. Два дифавтомата будут включаться, кнопка «Тест» тоже будет функционировать, но при подключении нагрузки сразу произойдет отключение аппаратов.
  5. Если ошибка заключается при подключении двух нейтральных кабелей от разных приборов, то получится установить рычаги в правильное положение. Тем не менее, из-за нагрузки или при нажатии на кнопку «Тест», дифавтоматы отключатся.

Если перепутать подключение проводников в щитке, то устройство будет работать некорректно

Советуем также ознакомиться с нашей статьей по теме – Как подключить УЗО и автоматы правильно: простая пошаговая инструкция.

Подводим итоги

При подключении автоматики в распределительном щитке необходимо перепроверять правильность соединений. От этого зависит работоспособность электрооборудования, а также безопасность человека.

Схема подключения дифференциального автомата – Сам электрик

Мы уже рассматривали с Вами, как подключить дифференциальный автомат своими руками. Мероприятие совсем не сложное, главное правильно продумать место установки устройства в распределительном щитке, а также выбрать наиболее подходящие характеристики изделия по мощности. Далее мы подробно остановимся на первом пункте и покажем Вам несколько схем подключения дифавтомата в однофазной и трехфазной сети.

  • Однофазная сеть 220 В
  • Трехфазная сеть 380 В
  • Без заземления

Однофазная сеть 220 В

В квартирах и частных домах чаще всего используется устаревший вариант электропроводки – с одной фазой. В этом случае номинальное напряжение составляет 220 В, поэтому использовать необходимо двухполюсное изделие. Что касается схемы подключения дифавтомата, она может быть представлена в двух вариантах. Первый – когда защита устанавливается только после электросчетчика, обслуживая всю домашнюю проводку.

В этом случае при срабатывании и отключении автоматики будет сложнее найти причину выхода из строя, поэтому желательно отдавать предпочтение второму, более надежному варианту.

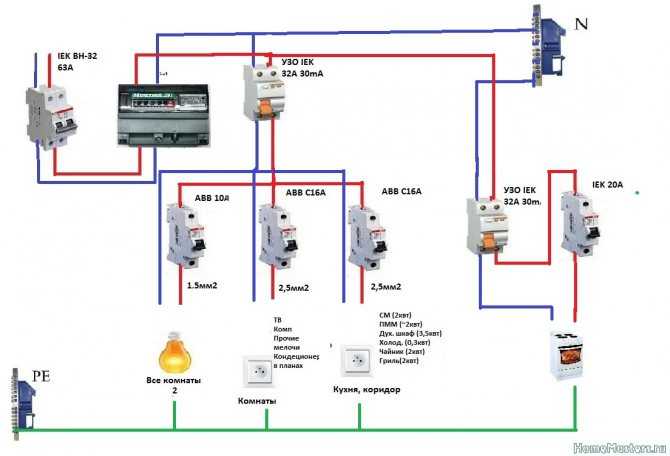

Правильная схема подключения дифавтомата в однофазной сети с заземлением:

Как Вы видите, на каждую группу проводов устанавливается по отдельному аппарату. Если сработает один дифавтомат, второй продолжит свое функционирование.

Трехфазная сеть 380 В

Единственное важное отличие 3-х фазной сети заключается в том, что вместо одного фазного проводника на вводе предоставляется сразу три фазы : L1, L2, L3.  В этом случае необходимо использовать 4 полюсный дифавтомат на 380В, схема подключения которого будет выглядеть так:

Такой вариант может использоваться в новом доме, а точнее коттедже, который должен выдерживать высокую токовую нагрузку от электроприборов. Также такой вариант иногда используют при монтаже электропроводки в гараже, т.к. здесь могут применяться мощные сварочные аппараты, компрессоры и другое электрооборудование.

Без заземления

Все предыдущие схемы подключения дифференциального автомата были с заземлением, теперь хотелось бы предоставить устаревшую модель, в которой используется двухпроводная сеть 220В.

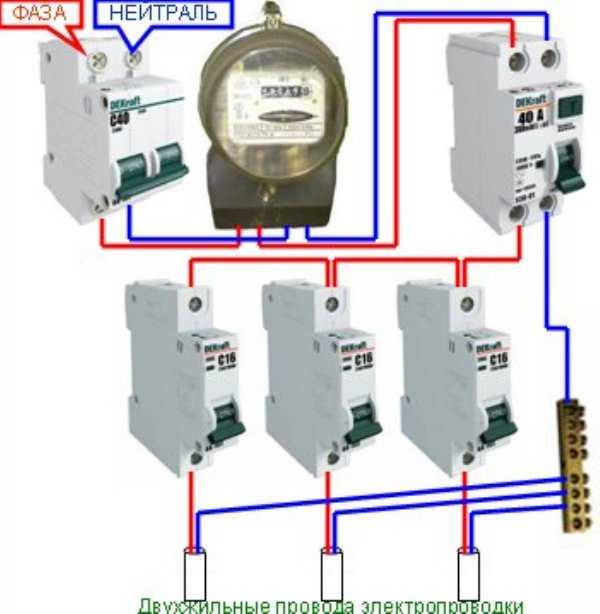

Подключать дифавтомат без земли нужно по следующей схеме:

Такой способ электромонтажа можно увидеть в старых домах панельного типа. Он является крайне не безопасным и, поэтому рекомендуем заменить электропроводку в доме на новую, с заземляющим контактом.

Рекомендуем также просмотреть существующие варианты подключения на видео обзорах:

Вот и все, что хотелось рассказать по поводу данной темы. Советуем Вам использовать дифференциальные автоматы только от популярных производителей: abb, legrand (легранд), IEK и Schneider electric, чтобы защита прослужила долго, а главное — на совесть.

Похожие материалы:

  • Что лучше выбрать: УЗО или дифавтомат?
  • Схема электропроводки в гараже
  • Как сделать заземление в доме?

Как подключить дифференциальный автомат: схемы подключения

Электропроводка несет массу рисков для дома, его жильцов и оборудования. Большинство из них можно устранить установкой дифференциально-токового выключателя (АВДТ) – дифавтомата.

Это устройство обеспечивает защиту от тока утечки, перегрузки сети, короткого замыкания и поражения электрическим током. Важно знать, как подключить дифференциальную машину, чтобы максимально защитить оборудование, здоровье людей и имущество.

Содержание статьи:

  • Принцип работы дифавтомата
  • Возможные схемы подключения
    • Однобуквенная система
    • Двухуровневая система подключения
    • Одноуровневая система дифавтоматов
    • 9 Установка дифавтоматов с заземлением 9009
    • Трехфазная цепь
    • Особенности установки селективных дифавтоматов
  • Пошаговая инструкция по установке дифавтоматов
  • Полезные советы по установке
  • Выводы и полезное видео по теме

Принцип работы дифавтомата

В дифавтомат встроено три механизма, каждый из которых отключает напряжение в определенной ситуации:

  • наличие ток утечки;
  • неожиданное короткое замыкание;
  • перегрузка электрической сети по мощности.

Утечка определяется с помощью дифференциального трансформатора, реагирующего на разницу между значениями тока на «нуле» и «фазе».

Разница может возникнуть, когда человек вступает в контакт с живыми предметами или когда электрические приборы частично замыкаются на окружающие их поверхности. В таких случаях и отключает электричество.

Механизм защиты при обнаружении утечки тока может быть электромеханическим или электронно-механическим. Второй вариант подразумевает наличие микросхемы управления

Датчик короткого замыкания

реагирует на большой ток. А подключение избыточной нагрузки определяется нагревом металлической термопластины, открывающей электросеть при повышении собственной температуры.

Таким образом, любая опасная ситуация, связанная с проводкой, быстро определяется дифавтоматом и заканчивается защитным отключением напряжения в проблемной цепи.

Возможные схемы подключения

Способы подключения дифавтоматов отличаются не столько расположением проводов, сколько количеством и характеристиками самих устройств. Поэтому важно разобраться в возможных схемах, выяснить особенности их применение и подключение с целью обеспечения максимальной защиты себя и бытовой техники за минимальные деньги.

Однобуквенная система

Первая схема подключения дифавтомата подразумевает наличие только одного защитного устройства. Монтируется сразу после счетчика. Все имеющиеся электрические цепи подключаются к выходу АВДТ.

По возможности устанавливайте в начале каждого контура. . Так необходимо, чтобы можно было провести ремонт электропроводки в одной комнате, не выключая свет во всей квартире.

Единственный дифавтомат на всю квартиру – самый бюджетный вариант, но и он способен защитить жильцов от поражения электрическим током при случайном контакте с токопроводящей поверхностью

Максимальная токовая нагрузка защитного устройства должна быть соотнесена с мощностью одновременно подключаемого оборудования и характеристиками электросчетчика. Желательно, чтобы АЭДТ срабатывал раньше, чем предохранители на счетчике.

Питающие провода от электросчетчика подключаются к одиночному дифилтомату сверху, а те, к которым подключается внутриквартирная проводка, выходят снизу. Преимуществом такой схемы является ее простота, дешевизна и минимальная потребность в месте для размещения АВДТ.

Недостатком описываемого варианта электрозащиты является неудобство поиска причин выхода из строя дифавтомата. Так как обесточивается сразу вся квартира, определить, в какой именно комнате находится причина срабатывания выключателя высокого напряжения, достаточно сложно.

Кроме того, если проблема с электропроводкой возникает только в одной комнате, то включить напряжение во всей квартире нельзя. Чтобы избежать недостатков схемы с одинарным дифавтоматом, рекомендуется посмотреть другие варианты его подключения.

Двухуровневая система подключения

Двухуровневая система дифавтоматов более надежна и удобна в обслуживании. На первом уровне после электросчетчика подключен АВДТ, через который проходит вся нагрузка. Выходящие из него провода подключаются параллельно к нескольким дифавтоматам, количество которых равно количеству электрических цепей в квартире.

Продаются специальные щитки для установки нескольких дифлавоматов, которые экономят место на стене, сохраняя удобство подключения электрических проводов

Устройства уровня 2 могут быть менее мощными и иметь более низкий порог тока утечки. Это позволит сэкономить деньги при сохранении эффективности оборудования.

Теоретически к каждому бытовому прибору можно подключить отдельное защитное устройство, но на практике это нецелесообразно. Иногда в отдельную схему выделяют самое мощное оборудование в ванной комнате – стиральную машину, электрифицированный душ, джакузи.

К преимуществам двухуровневой дифференциальной схемы подключения автоматов относятся:

  1. Надежность и безопасность . Дифавтомат первого уровня, по сути, является дублирующим и способен отключать электричество одновременно со следующими защитными устройствами.
  2. Удобство поиска электрической цепи , в которой возникла неисправность.
  3. Возможность отключения от электричества только одного помещения на время проведения ремонтных работ.

К недостаткам данного варианта защиты электросети можно отнести только необходимость приобретения нескольких дифавтоматов и сложность выделения места для их установки.

Рационально использовать двухуровневую схему при разветвленной сети с несколькими электрическими цепями. Если к электросчетчику подключается минимум оборудования, то достаточно будет установки одного дифавтомата.

Одноуровневая система дифавтоматов

Одноуровневая схема подключения дифавтоматов напоминает двухуровневую. Отличие только в отсутствии общего АВДТ. Сторонники этого варианта подчеркивают, что он экономит деньги и место за счет исключения из схемы одного защитного устройства.

Рекомендуется использовать коммутационную шину в одноуровневой схеме подключения дифлавоматов, что организует электрические провода и упрощает их монтаж

Недостатком данного способа монтажа является отсутствие в цепи резервного устройства, которое бы обеспечивало дополнительный уровень защиты. Что касается особенностей установки и приложений распределенной одноуровневой схемы, то они идентичны таковым в двухуровневой версии.

Установка дифавтоматов без заземления

Принципиальная схема подключения дифавтоматов при отсутствии заземления практически не отличается от рассмотренных выше одноуровневых и двухуровневых вариантов. Отличие заключается лишь в отсутствии специального сердечника, который должен подходить к каждой электрической точке, обеспечивая отвод тока от корпуса прибора при нарушении его электроизоляции.

Отсутствие заземления в квартире значительно облегчает монтаж электропроводки, но создает дополнительные риски при эксплуатации бытовых приборов

В старых многоэтажках и частных домах просто не было предусмотрено. В результате такой недальновидности возник риск поражения электрическим током при контакте с случайно включившимся оборудованием и конструкциями.

Дифавтомат функционально заменяет грозозащитный трос, разрывая электрическую цепь на сотые доли секунды после обнаружения утечки тока. За это время удар током не успевает нанести вред человеку, а воздействие ограничивается максимум легким вздрагиванием.

Кроме того, АЭДТ защищает оборудование от перегрузки и короткого замыкания, что выгодно отличается от обычного заземления.

Перечислены отличия в работе дифференциальных автоматов и УЗО и посвящено сравнению двух типов устройств защиты электропроводки.

Трехфазная цепь

Иногда возникает необходимость установки дифавтомата в здании, где подключена сеть 380В. Это может быть гараж, магазин или небольшое производственное помещение. При этом применяются те же схемы, что и в сети 220В. Отличается только конструкция дифавтомата.

Присоединение проводов трехфазной сети к зажимам дифференциальной машины осуществляется в строгом соответствии с маркировкой на ее корпусе

АЭДТ на трехфазное напряжение имеет четыре вводных зажима и такое же количество выходных клеммы, от которых провода идут к электроприборам. Желательно, чтобы в электрической цепи был заземляющий проводник. Но при отсутствии такого дифференциального тока автомат обязательно среагирует на ток утечки и отключит питание в помещении.

Преимущества и недостатки различных вариантов подключения АКБТ к трехфазной сети такие же, как и при 220В.

Особенности установки селективных дифавтоматов

Большинство селективных дифлювоматов имеют букву S в названии. Эти устройства отличаются от обычных высоковольтных цепей повышенным временем срабатывания при обнаружении тока утечки.

Дифавтоматы селективные применяются только как основное устройство в двухуровневых схемах. Они обеспечивают индивидуальное срабатывание устройств второго уровня без отключения питания по всей сети.

Селективный дифференциальный прибор покупать рационально только при монтаже двухуровневых цепей. Если он будет единственным в квартире, то задержка в работе, наоборот, станет его недостатком

Их особенность заключается в следующем. При появлении тока утечки его можно обнаружить дифрактоматами обоих уровней. Какой из них сработает первым, зависит от случая, но оба обычно отключают электричество.

Увеличение времени срабатывания центрального АВДТ позволяет дифавтомату второго уровня сработать первым. Таким образом, в результате неисправности отключается только одна электрическая цепь, а остальная часть квартиры продолжает оставаться под напряжением. Использование селективности позволяет использовать дифавтоматы с одинаковым порогом тока утечки.

Существует и другая схема подключения, без селективного устройства, позволяющая осуществлять селективное отключение выключателя второго разряда при появлении тока утечки.

Для этого центральный блок выбирается с пороговым значением параметра 100 мА, а вторичный – 30 мА. В этом случае первыми будут действовать дифавтоматы второго уровня, выборочно отключающие только одну электрическую цепь. Однако 100% работоспособность такой схемы не гарантируется.

Приоритет при покупке необходимо отдавать выборочным дифавтоматам, обеспечивающим большую надежность и удобство.

Пошаговая инструкция по установке дифавтомата

Установка дифавтомата не представляет сложности и может быть выполнена самостоятельно без специальной подготовки.

Место с блоком дифавтоматов должно быть в свободном доступе. Не рекомендуется размещать рядом с ним легковоспламеняющиеся или взрывоопасные предметы.

Последовательность действий следующая:

  1. Проверить целостность АВДТ и работоспособность его тумблеров.
  2. Закрепите дифавтомат на специальной металлической DIN-рейке в месте его постоянного расположения.
  3. Отключить напряжение в квартире и проверить его отсутствие индикатором.
  4. Зачистите провода питания в кабеле и подключите их к двум верхним клеммам дифавомата. Синий цвет обычно подключается к «нулю» АВДТ, желтый или коричневый — к контуру заземления, а третий цвет — к «фазе» устройства.
  5. Подключить провода, подающие напряжение в квартиру или на последующие защитные устройства, к нижним клеммам дифференциального автомата.
  6. Подайте напряжение на выключатель высокого напряжения и проверьте устройство.

Для проверки дифавтомата на нем предусмотрена специальная кнопка «Т».

При ее нажатии в электрической цепи появляется ток утечки, что должно привести к срабатыванию устройства и отключению напряжения. Если АЭДТ не среагировал, значит, он неисправен и подлежит замене.

В деревянных домах противопожарный щит для дифавтомата обязателен. Он защитит стены дома от возгорания в случае возгорания защитных устройств.

АТ Дифавтомат является лишь промежуточным звеном, обеспечивающим дополнительную защиту, поэтому его установка не вызовет затруднений.

Полезные советы по установке

Установка дифавтомата имеет множество мелких нюансов, которые помогут сделать работу оборудования эффективной и надежной.

«Ноль» на нагрузку обязательно должен идти от дифавтомата, иначе будет разница в значениях токов, и сразу сработает защитное устройство. В результате вы не сможете подключить электроприборы

У электрика не стоит пренебрегать советами, поэтому к рекомендациям следует отнестись внимательно:

  1. При подключении проводов к дифференциальному автомату обязательно соблюдать полярность. «Нулевая» клемма обозначается буквой N, а «фаза» — 1 или 2.
  2. Работы по подключению необходимо проводить при полностью отключенных всех проводах.
  3. Наилучшую безопасность обеспечивает двухуровневая схема с селективным дифильтроматом первого уровня.
  4. Мощность дифлавоматов второго уровня стоит выбирать в соответствии с расчетной нагрузкой на электрическую цепь в каждом помещении.
  5. Нельзя совмещать вывод «ноль» и «фаза» дифавтомата с неподключенными к нему электрическими проводами, даже если они идут от параллельно включенного АВДТ.
  6. Выходящий из дифавтомата «ноль» не должен соприкасаться с заземлением.

При фиксации провода в клемме следите за тем, чтобы изоляция не попала в разъем. Плохой контакт может стать причиной перегрева дифавтомата и его поломки.

При несоблюдении большинства вышеперечисленных рекомендаций АЭДТ просто не будет работать должным образом. Он может «выбивать» при подключении нагрузки или вообще не реагировать на утечку тока. Поэтому к электропроводке нужно отнестись серьезно.

Выводы и полезное видео по теме

С какими трудностями вы можете столкнуться при подключении защитных устройств, вы узнаете из следующих видео.

Проверка двухуровневой селективной и неселективной схемы:

Внутреннее устройство дифавтомата:

Разбор различных схем подключения дифавтоматов (3 части):

Подключение дифференциального выключателя представляет собой простой технологический процесс. Главное условие быстрого монтажа – строгое соблюдение рекомендуемых электрических схем. В этом случае самостоятельная установка защитных устройств удастся с первого раза, а сам АЭДТ будет надежно служить долгие годы.

Хотите поделиться собственным опытом подключения дифференциальной машины? Знаете ли вы тонкости установки устройства, не приведенные в статье? Пожалуйста, пишите комментарии, задавайте вопросы, размещайте фотографии в блоке ниже.

подбор по мощности и нагрузке, подключение в однофазную сеть

Для предотвращения короткого замыкания и перегрузки электрической сети применяют трехфазный выключатель. Коммутационное устройство может быть использовано для линии постоянного и переменного тока. Конструкция стандартной модели представлена ​​удлинителями с переключением в зависимости от частоты сети.

Содержание

  1. Какой автомат подходит для 15 кВт
  2. Функции трехфазных автоматов
  3. Принцип действия и назначение автоматического выключателя
  4. Соответствие проводов нагрузке
  5. Защита самого слабого участка кабеля проводка
  6. Принципы расчета автомата по сечению кабеля
  7. Определение зависимости мощности от сечения по формуле
  8. Выбор автомата по мощности
  9. Выбор автомата в зависимости от мощности нагрузки
  10. Методика выбора дифавтомата
  11. Табличный метод
  12. Графический метод
  13. Критерии выбора трехфазного выключателя
  14. Фаза и напряжение
  15. Ток утечки Разновидности тока
  16. Количество полюсов
  17. Место установки
  18. Нюансы, которые следует учитывать

Какой автомат подходит на 15 кВт

Назначение трехфазного выключателя – защита от перегрузок

Трехфазный автоматический выключатель предназначен для защиты от сверхтоков и перегрузок. Модификация на 15 кВт работает в сети 380 В, то есть на ввод нужен прибор на 25А. При выборе следует учитывать, что в условиях коротких замыканий сила тока увеличивается и может вызвать возгорание проводки.

При выборе модели автомата 15 кВт на трехфазную нагрузку потребуется учитывать параметры допустимого напряжения и тока при КЗ. Стоит ориентироваться на расчетные показатели тока кабеля с минимальным сечением, защищающего выключатель и номинальный ток приемника.

При расчете вводно-коммутационного аппарата по параметрам мощности в сети 380 В учитывают:

  • электрическую мощность – фактическую и дополнительную;
  • интенсивность нагрузки кабеля;
  • наличие свободной мощности в расчетном показателе жилого дома;
  • Удаленность хозяйственных построек и нежилых помещений от места ввода кабеля.

Стоимость автомата на 25А на 380В


В сети 15 киловатт с дополнительной мощностью установлено устройство ВРУ.

Функции трехфазных автоматов

Трехфазный аппарат одновременно обслуживает несколько однофазных зон цепи

Перед выбором автоматического выключателя следует разобраться в его функциональных возможностях. Пользователи часто заблуждаются, думая, что устройство защищает бытовую технику. Машина не реагирует на свои электрические индикаторы, срабатывая исключительно в случае короткого замыкания или перегрузки. К функциям трехфазного агрегата относятся:

  • одновременное обслуживание нескольких однофазных зон цепи;
  • предотвращение образования сверхтоков на линии;
  • совместная работа с выпрямителями переменного тока;
  • защита мощного оборудования;
  • повышенной мощности за счет установки специального преобразователя;
  • быстрое срабатывание в режиме короткого замыкания на линии с большим количеством потребителей;
  • возможность отключения в ручном режиме с помощью рубильника или рубильника;
  • совместимость с дополнительными защитными клеммами.

Без дифавтомата возрастает риск возгорания кабеля.

Принцип работы и назначение автоматического выключателя

Характеристики автоматического выключателя

Трехфазный автоматический выключатель активируется электромагнитным разветвителем в случае замыкания на линии. Принцип работы элемента заключается в нагреве биметаллической пластины в момент увеличения номинального тока и отключения напряжения.

Предохранитель не допускает воздействия на проводку короткого замыкания и перегрузки по току с показателями выше расчетных. Без него жилы кабеля нагреваются до температуры плавления, что приводит к воспламенению изоляционного слоя. По этой причине важно знать, выдержит ли сеть такое напряжение.

Соответствие проводов нагрузке

Проблема характерна для старых домов, в которых на существующей линии установлены новые автоматы, счетчик, УЗО. Автоматы подобраны на общую мощность оборудования, но иногда не работают – кабель дымит или горит.

Например, жилы старого кабеля сечением 1,5 мм2 имеют ограничение по току 19 А. При включении оборудования единовременно с суммарным током 22,7 А возможна только модификация на 25 Ампер обеспечит защиту.

Провода будут нагреваться, но выключатель останется включенным, пока не расплавится изоляция. Полная замена проводки на медный кабель сечением 2,5 мм2 может предотвратить возгорание.

Защита самого слабого участка кабельной проводки

На основании п. 3.1.4 ПУЭ задачей автомата является предотвращение перегрузки в самом слабом звене электрической цепи. Его номинальный ток соответствует току подключенных бытовых приборов.

Если машина выбрана неправильно, незащищенная зона может стать причиной пожара.

Принципы расчета автомата по сечению кабеля

Расчеты дифавтомата 3-х фазного выполняются исходя из сечения кабеля. Для модели на 25 А вам необходимо обратиться к таблице.

Wire section, mm2 Permissible load current for cable material
Copper Aluminum
0,75 11 8
1 15 11
1,5 17 13
2,5 25 19
4 35 28

Версия на 25 Ампер может быть использована для защиты проводки или установлена ​​на вводе.

Например, для разводки используется медный провод сечением 1,5 мм2 с допустимым током нагрузки 19 А. Чтобы кабель не нагревался, потребуется выбрать меньшее значение – 16 А.

Стоимость автоматов на 16А

Определение зависимости мощности от сечения по формуле

Таблица подбора сечения кабеля сечение в зависимости от мощности

Если сечение кабеля неизвестно, можно воспользоваться формулой:

Iрасч = P/Uном где:

  • Iрасчет – номинальный ток,
  • P 90 790 4129
  • 04129
  • 04129 Unom – номинальное напряжение.

В качестве примера можно рассчитать автомат, который необходимо будет установить на котел с нагрузкой 3 кВт и напряжением сети 220 В:

  1. Перевести 3 кВт в Ватты – 3х1000 = 3000.
  2. Разделить на напряжение: 3000/220 = 13,636.
  3. Номинальный ток округлить до 14 А.

В зависимости от условий окружающей среды и способа прокладки кабеля необходимо учитывать поправочный коэффициент для сети 220 В. Среднее значение 5 А. Его нужно будет прибавить к расчетному показателю тока Расчет = 14 + 5 = 19 А. Далее по таблице ПУЭ подбирается сечение медного провода.

Section, mm2 Load current, A
Single core cable Two-core cable Three-core cable
Single wire 2 wires together 3 wires together 4 wires together Single styling Single styling
1 17 16 15 14 15 14
1,5 23 19 17 16 18 15
2,5 30 27 25 25 25 21
4 41 38 35 30 32 27
6 50 46 42 40 40 34

Подбор автоматического выключателя по мощности

Таблица мощности электроприборов на кухне

Расчет суммарной мощности бытовых приборов поможет вам выбрать защитный выключатель. Вам нужно будет посмотреть значение в паспорте устройства. Например, на кухне розетка включает в себя:

  • кофеварка – 1000 Вт;
  • духовка электрическая – 2000 Вт;
  • печь микроволновая – 2000 Вт;
  • электрочайник – 1000 Вт;
  • холодильник – 500 Вт.

Суммируя показатели, получаем 6500 Вт или 6,5 киловатт. Далее нужно обратиться к таблице автоматов в зависимости от мощности подключения.

Single-phase connection 220 V Three-phase connection Machine power
Triangle circuit 380 V Star circuit, 220 V
3.5 kW 18.2 kW 10.6 kW 16 А
4,4 кВт 22.8 kW 13.2 kW 20 A
5.5kw 28.5 kW 16.5 kW 25 A
7 kW 36.5 kW 21. 1 kW 32 A
8,8 кВт 45,6 кВт 26,4 кВт 40 А

На основании таблицы проводки стандартного напряжения можно выбрать устройство на 32 А, подходящее для общей мощности 7 кВт.

Стоимость автомата на 32А

Если планируется подключение дополнительного оборудования, используется повышающий коэффициент. Среднее значение 1,5 умножается на расчетную мощность. Понижающий коэффициент применяется при невозможности одновременной эксплуатации нескольких электроприборов. Он равен 1 или минус 1.

Выбор автомата в зависимости от мощности нагрузки

Для квартир и домов с новой электропроводкой выбор автомата производится исходя из расчетного тока нагрузки.

Рассчитать устройство трехфазного типа можно по номинальному току нагрузки или по скорости работы в условиях избыточного значения тока. Для расчетов требуется сложить мощности всех потребителей и рассчитать ток, проходящий по линии. Работа осуществляется по формуле:

I = P/U где:

  • R – суммарная мощность всех бытовых приборов;
  • U – напряжение сети.

Например, мощность 7,2 кВт, рассчитанная по формуле 7200/220 = 32,72 А. В таблице приведены номиналы 16, 20, 32, 25 и 40 А. Значение 32,72 А с учетом работу прибора при значении в 1,13 раза больше номинального, умножаем: 32х1,13=36,1 А. Из таблицы видно, что модель лучше ставить на 40 А.

Методы подбора дифавтомата

Номинал дифавтомата и его времятоковая характеристика

Например, рассмотрим кухню, к которой подключено большое количество техники. Во-первых, необходимо установить суммарную мощность помещения с холодильником (500 Вт), микроволновой печью (1000 Вт), чайником (1500 Вт) и вытяжкой (100 Вт). Суммарный показатель мощности составляет 3,1 кВт. На его основе используются различные методики выбора автомата на 3 фазы.

Табличный метод

На основании таблицы устройств в зависимости от мощности подключения выбирается однофазное или трехфазное устройство. Но значение в расчетах может не совпадать с табличными данными. Для участка сети на 3,1 кВт понадобится модель на 16 А – наиболее близкая по стоимости 3,5 кВт.

Графический метод

Технология подбора не отличается от табличной – график нужно будет найти в интернете. На рисунке выключатели с их токовой нагрузкой расположены стандартно по горизонтали, а потребляемая мощность на одном участке цепи по вертикали.

Для установления мощности устройства потребуется провести линию горизонтально до точки с номинальным током. Суммарная нагрузка сети 3,1 кВт соответствует выключателю на 16 А.

Критерии выбора трехфазного выключателя

Перед покупкой стоит учесть все параметры, которыми будет обладать вводное устройство.

Фаза и напряжение

Однофазные модели на 220 В подключаются к одной клемме, трехфазные модели на 380 В – к трем.

Ток утечки

На корпусе имеется маркировка – греческая буква “дельта”. Утечка тока частного дома около 350 мА, отдельной группы приборов – 30 мА, светильников и розеток – 30 мА, одиночных звеньев – 15 мА, котла – 10 мА.

Разновидности тока

Машина имеет индексы А (работа с утечкой постоянного тока) и АС (работа с утечкой переменного тока).

Количество полюсов

Однополюсный выключатель используется для одной фазы

В зависимости от количества полюсов трехфазный выключатель можно приобрести:

  • однополюсный тип устройства для защиты одного кабеля и одного фаза;
  • двухполюсный, представленный двумя аппаратами с общим выключателем – отключение происходит при превышении допустимого значения одного из них, одновременном отключении нейтрали и фазы в однофазной сети;
  • устройство трехполюсное, обеспечивающее разрыв и защиту фазной цепи, – это три устройства с общей рукояткой включения/выключения;
  • четырехполюсное устройство, которое монтируется только на вводе трехфазного распределительного устройства, разрывает все три фазы и рабочий ноль. Разрыв защитного заземления не допускается.

Независимо от количества полюсов время отключения устройства не должно превышать 0,3 секунды.

Место установки

Для бытового использования предназначена электрическая машина на 3 фазы с маркировкой С на 25 А. В этом случае на вводе лучше устанавливать изделия С50, С65, С85, С95. Для розеток или других точек – С 25 и С 15, для освещения – С 12 или С 17, для электроплиты – С 40. Они сработают при токе в 5-10 раз больше номинального значения.

Нюансы, которые необходимо учитывать

Таблица потребляемой мощности различных электроприборов

Никто точно не может знать, какие бытовые приборы будут в доме или квартире. По этой причине следует:

  • увеличить общую расчетную мощность трехфазного дифавтомата на 50 % или применить повышающий коэффициент 1,5;
  • понижающий коэффициент учитывается при недостаточном количестве розеток в помещении для одновременного подключения техники;
  • для простоты расчетов нагрузку следует разделить на группы;
  • мощные устройства следует подключать отдельно с учетом маломощной нагрузки;
  • для расчета маломощной нагрузки мощность нужно будет разделить на напряжение; 9Электропроводка 0010
  • является основным фактором, на который следует ориентироваться при выборе автоматического 3-х фазного выключателя; старые алюминиевые провода выдерживают 10 А, но если взять их для розеток на 16 А, то могут расплавиться;
  • в бытовых условиях чаще всего используются модели с номиналом тока 6, 16, 25, 32 и 40 А.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
