Пробник-индикатор для электрика своими руками: описание схемы

Пробник-индикатор можно собрать своими руками в домашних условиях. Для этого потребуется минимум времени и деталей, при этом возможности такого пробника весьма широкие. С его помощью можно легко и быстро проверить состояние электрической проводки, определить «ноль» и «фазу», оценить сопротивление изоляции электроприборов. Кроме того, можно произвести прозвонку электрической оцепи и проверить работоспособность таких радиоэлементов, как резисторы, конденсаторы, диоды и транзисторы. Схема прибора приведена на рис. 1

Рис. 1. Принципиальная схема пробника

Как видно, схема собрана из минимального количества элементов и представляет собой классический усилитель постоянного тока. Резисторы в базах транзисторов Т1 и Т2 ограничивают максимальные значения их базовых токов, а резистор R4 определяет верхний предел измеряемых сопротивлений. Конденсатор С1 служит для создания отрицательной обратной связи по токам переменных значений. Питается прибор от любого маломощного источника напряжения 3 вольта, например, от двух «пальчиковых» батареек или от одной «компьютерной» батарейки (такие стоят на материнских платах). При этом пробник не нуждается ни в каких выключателях питания, так как в режиме «покоя» практически не потребляет ток от элементов питания.

Щуп Х2 прибора делают в виде «иглы» и он жёстко закреплен в корпусе. В качестве него можно применить отрезок медного провода сечением 1,5…2,5 мм. Щуп Х1 — зажим типа «крокодил» на отрезке гибкого многожильного провода длиной около 20 см.

При соединении щупов Х1 и Х2 светодиод загорается. Он будет светиться также при измерении сопротивлений от нуля до 0,5 МОм, при этом от величины измеряемого сопротивления будет зависеть яркость его свечения. При измерении постоянного напряжения светодиод будет гореть, если «плюс» измеряемой цепи будет на щупе Х2. При поиске «фазы» переменной цепи следует держать щуп Х1 в руке, а щупом Х2 касаться токопроводящих проводников. При этом данный пробник не реагирует на так называемое «наведённое напряжение», а лишь конкретно на «фазу», в отличие от обычных, простых пробников на «неонке».

В схеме можно применить любые маломощные транзисторы структуры n-p-n, такие так широко распространённые КТ315, КТ3102 или аналогичные импортные. В качестве диода VD1 лучше будет работать маломощный кремниевый, например КД503 или аналогичный. Светодиод HL1 — типа АЛ307 или другой с рабочим напряжением (напряжением зажигания) порядка 2…2,6 вольт. Конденсатор — любой, подходящий по размерам. Резисторы можно применить мощностью 0,25 или 0,5 ватт.

Настройка прибора не представляет сложности.

Для этого следует временно удалить резистор R4 и включить между щупами сопротивление порядка 0,5 МОм. Светодиод должен загореться, а если этого не происходит, то нужно заменить транзисторы на другие, с большими значениями коэффициента усиления по току (h31э). Затем подбором сопротивления резистор R4 нужно добиться минимального свечения светодиода. Так можно настроить прибор и на любое другое значение максимально измеряемого сопротивления.

Диоды и транзисторы данным пробником проверяют как и тестером, измеряя прямое и обратное сопротивление их p-n переходов. Можно проверить и исправность конденсаторов начиная примерно от 0,01 мкФ и более — при подключении исправного конденсатора светодиод вспыхивает на некоторое время. По времени свечения или вспышки светодиода можно приблизительно судить о ёмкости проверяемого элемента. Если конденсатор пробит или у него большой ток утечки, то светодиод будет гореть постоянно. При оценке сопротивления изоляции действуют так же, как при измерении (проверке) сопротивления резисторов. При хорошем качестве изоляции не должно быть никакого свечения светодиода.

Приведённая здесь схема проста в сборке и настройке, имеет хорошую повторяемость и не один раз была опробована на практике. Элементов питания (двух «пальчиковых» батареек) хватает на несколько лет работы в режиме средней интенсивности пользования прибором.

Вот такой пробник-индикатор может получиться в итогеИли такой….

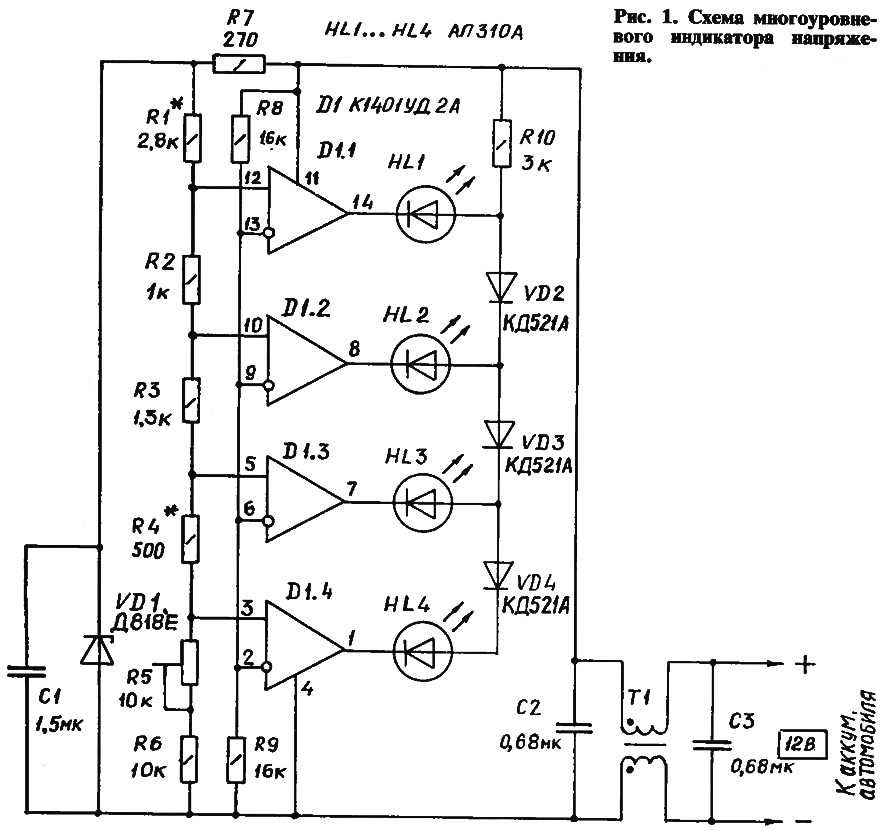

Индикатор напряжения (пробник электрика) на светодиодах своими руками

Пример HTML-страницы

Проверка напряжения в цепи — необходимая процедура при выполнении разного рода работ, связанных с электричеством. Некоторые любители, а иногда и профессиональные электрики используют для этого самодельный «контроль» — розетку с лампочкой, к которой подключаются провода. Хотя этот метод запрещен «Правилами безопасной эксплуатации электрических систем потребителей», при правильном применении он достаточно эффективен. Но в любом случае для этих целей лучше использовать светодиодные детекторы — щупы. Вы можете купить их в магазине или сделать сами. В этой статье мы расскажем, для чего нужны эти устройства, по какому принципу они работают и как сделать индикатор напряжения на светодиодах своими руками.

Содержание

1. Для чего используется логический пробник?
2. Электрический зонд: принцип работы и изготовление
3. Как сделать пробник ес для электрика своими руками?
4. Заключение

Для чего используется логический пробник?

Этот прибор успешно применяется при необходимости проведения предварительной проверки работоспособности элементов простой электрической схемы, а также для первичной диагностики простых устройств, то есть в случаях, когда не требуется высокая точность измерений. С помощью логического пробника можно:

• Определите наличие в электрической цепи напряжения 12 — 400 В.
• Определите полюса в цепи постоянного тока.

• Проверьте состояние транзисторов, диодов и других электрических элементов.
• Определите фазный провод в электрической цепи переменного тока.
• Позвоните в электрическую цепь, чтобы проверить ее целостность.

Самыми простыми и надежными приспособлениями, с помощью которых проводятся перечисленные манипуляции, являются индикаторная отвертка и звуковая отвертка.

Электрический зонд: принцип работы и изготовление

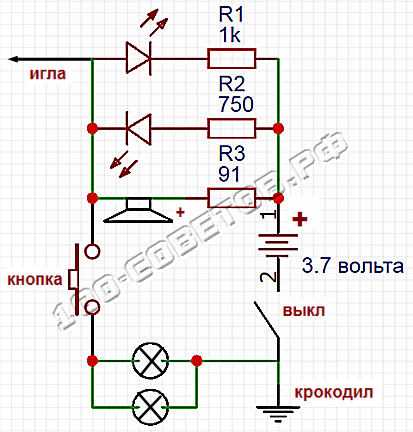

Простой идентификатор на двух светодиодах и с неоновой лампой, получивший в среде электриков название «аркашка», несмотря на простоту устройства, позволяет эффективно определять наличие фазы, сопротивления в электрической цепи, а также обнаруживать короткое замыкание замыкание (короткое замыкание) в цепи. Универсальный щуп электрика в основном используется для:

• Диагностика неисправных катушек и реле.
• Набор двигателей и индуктивностей.
• Выпрямительный диод проверяет.
• Определения клемм на трансформаторах с несколькими обмотками.

Это далеко не полный список задач, которые можно решить с помощью пробника. Но сказанного выше достаточно, чтобы понять, насколько этот прибор полезен в работе электрика.

В качестве источника питания для этого устройства используется обычная батарея на 9 В. При замкнутых щупах тестера ток потребления не превышает 110 мА. Если зонды разомкнуты, устройство не потребляет электроэнергию, поэтому ему не нужен переключатель режима диагностики или переключатель питания.

Зонд способен наилучшим образом выполнять свои функции до тех пор, пока напряжение на источнике питания не упадет ниже 4 В. После этого его можно использовать как индикатор напряжения в цепях.

Во время обрыва электрических цепей, показатель сопротивления которых составляет 0 — 150 Ом, горят два светодиода, желтый и красный. При показателе сопротивления 151 Ом — 50 кОм горит только желтый диод. При подаче на щупы прибора сетевого напряжения от 220 В до 380 В начинает загораться неоновая лампа, при этом наблюдается небольшое мерцание светодиодных элементов.

Схема этого индикатора напряжения доступна в Интернете и в специализированной литературе. Делая такой щуп своими руками, его элементы устанавливают внутри корпуса, который выполнен из изоляционного материала.

Часто для этих целей используется чехол из памяти любого мобильного телефона или планшета. Из передней части корпуса следует вытащить штыревой щуп, с конца: качественный изолированный кабель, конец которого снабжен щупом или зажимом «крокодил».

Сборка простейшего пробника напряжения со светодиодным индикатором — в следующем видео:

Как сделать пробник ес для электрика своими руками?

У некоторых экономных любителей в «арсенале» найдется много полезных вещей, в том числе гарнитура (капсюль) для телефона ТК-67-НТ.

подходит и другое подобное устройство, снабженное металлической мембраной, внутри которой размещена пара последовательно соединенных катушек.

На основе этой детали можно собрать простой звуковой зонд.

Первым делом нужно разобрать телефонный капсюль и отсоединить катушки друг от друга. Это для того, чтобы обнародовать свои выводы. Элементы размещены в гарнитуре под звуковой мембраной, рядом с катушками. Собрав электрическую схему, мы получим полнофункциональный идентификатор со звуковой индикацией, который можно использовать, например, для проверки следов печатных плат на ответную перемычку.

Основа такого зонда — электрогенератор с противоположной индуктивной зависимостью, основными частями которого являются телефон и маломощный транзистор (лучше всего германиевый). Если у вас нет такого транзистора, вы можете использовать другой с NPN проводимостью, однако в этом случае нужно изменить полярность блока питания. Если нет возможности включить генератор, необходимо поменять местами клеммы одной (любой) катушки.

вы можете увеличить громкость звука, выбрав частоту генератора так, чтобы она была максимально приближена к резонансной частоте наушника. Для этого мембрану и сердцевину необходимо расположить на соответствующем расстоянии, изменяя расстояние между ними, пока не будет достигнут желаемый результат. Теперь вы знаете, как сделать измеритель напряжения на основе наушника телефона.

Визуально изготовление и использование простейшего пробника напряжения на видео:

Заключение

В этой статье мы рассказали о том, как собрать индикатор напряжения на светодиодах своими руками, а также рассмотрели проблему изготовления несложного диагностического прибора на базе аудиогарнитуры.

Как видите, самостоятельно собрать светодиодный индикатор, как и детектор звука, довольно просто — для этого достаточно иметь под рукой паяльник и необходимые детали, а также иметь минимальные электротехнические знания. Если вы не очень любите собирать электроприборы самостоятельно, при выборе прибора для простой диагностики стоит остановиться на обычной индикаторной отвертке, которая продается в магазинах.
